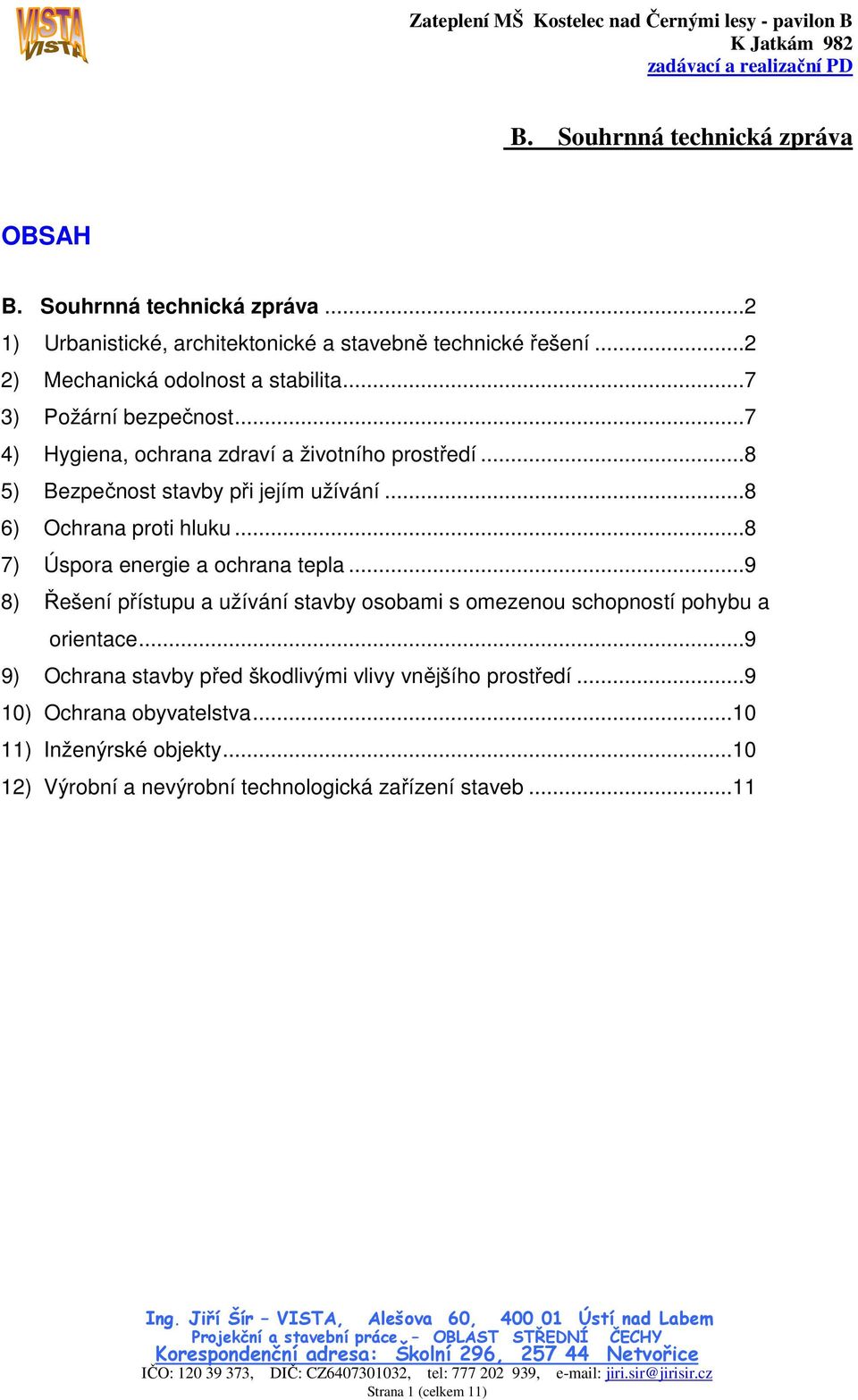

1 OBSAH...2 1) Urbanistické, architektonické a stavebně technické řešení...2 2) Mechanická odolnost a stabilita...7 3) Požární bezpečnost...7 4) Hygiena, ochrana zdraví a životního prostředí...8 5) Bezpečnost stavby při jejím užívání...8 6) Ochrana proti hluku...8 7) Úspora energie a ochrana tepla...9 8) Řešení přístupu a užívání stavby osobami s omezenou schopností pohybu a orientace...9 9) Ochrana stavby před škodlivými vlivy vnějšího prostředí ) Ochrana obyvatelstva ) Inženýrské objekty ) Výrobní a nevýrobní technologická zařízení staveb Strana 1 (celkem 11)

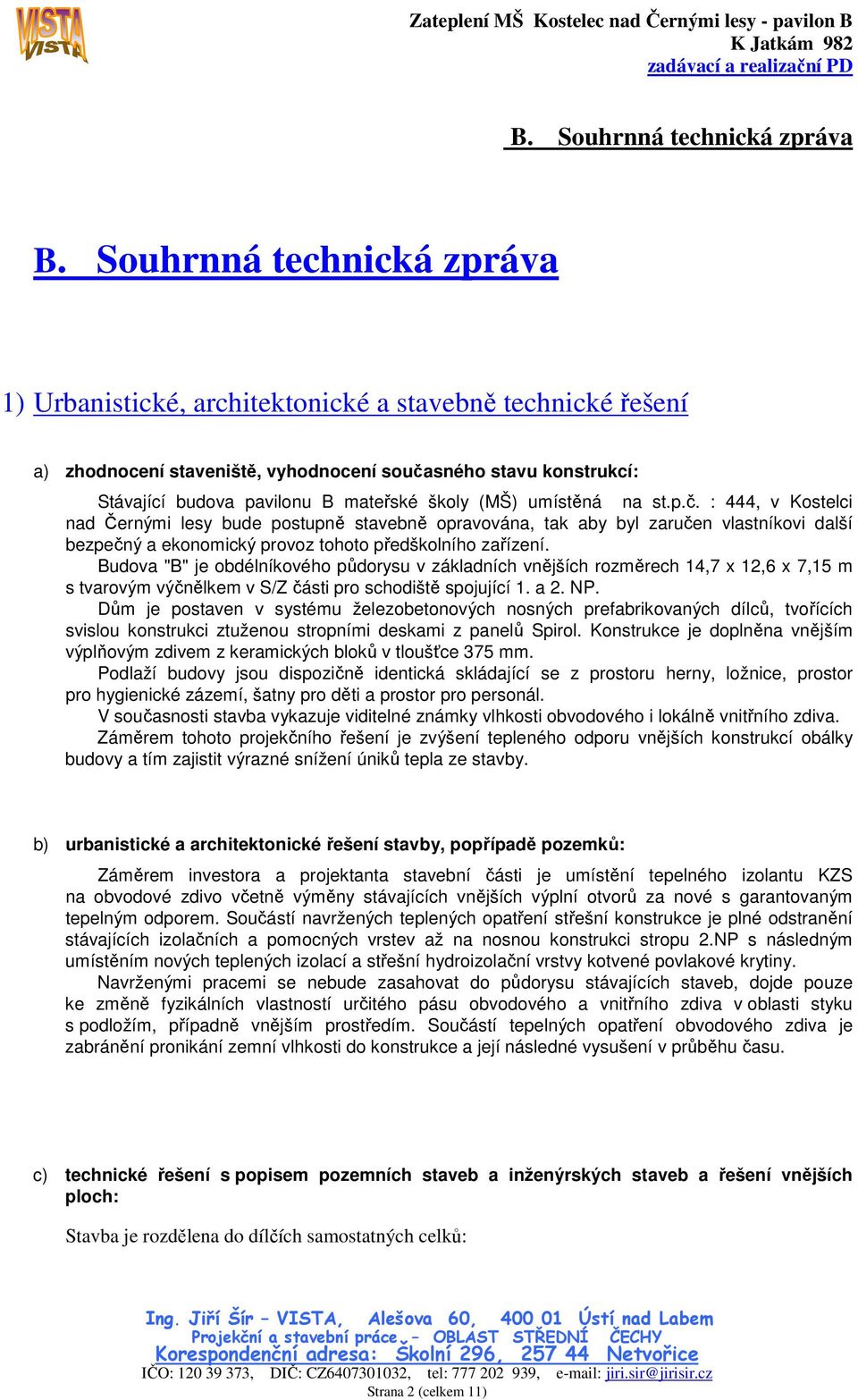

2 1) Urbanistické, architektonické a stavebně technické řešení a) zhodnocení staveniště, vyhodnocení současného stavu konstrukcí: Stávající budova pavilonu B mateřské školy (MŠ) umístěná na st.p.č. : 444, v Kostelci nad Černými lesy bude postupně stavebně opravována, tak aby byl zaručen vlastníkovi další bezpečný a ekonomický provoz tohoto předškolního zařízení. Budova "B" je obdélníkového půdorysu v základních vnějších rozměrech 14,7 x 12,6 x 7,15 m s tvarovým výčnělkem v S/Z části pro schodiště spojující 1. a 2. NP. Dům je postaven v systému železobetonových nosných prefabrikovaných dílců, tvořících svislou konstrukci ztuženou stropními deskami z panelů Spirol. Konstrukce je doplněna vnějším výplňovým zdivem z keramických bloků v tloušťce 375 mm. Podlaží budovy jsou dispozičně identická skládající se z prostoru herny, ložnice, prostor pro hygienické zázemí, šatny pro děti a prostor pro personál. V současnosti stavba vykazuje viditelné známky vlhkosti obvodového i lokálně vnitřního zdiva. Záměrem tohoto projekčního řešení je zvýšení tepleného odporu vnějších konstrukcí obálky budovy a tím zajistit výrazné snížení úniků tepla ze stavby. b) urbanistické a architektonické řešení stavby, popřípadě pozemků: Záměrem investora a projektanta stavební části je umístění tepelného izolantu KZS na obvodové zdivo včetně výměny stávajících vnějších výplní otvorů za nové s garantovaným tepelným odporem. Součástí navržených teplených opatření střešní konstrukce je plné odstranění stávajících izolačních a pomocných vrstev až na nosnou konstrukci stropu 2.NP s následným umístěním nových teplených izolací a střešní hydroizolační vrstvy kotvené povlakové krytiny. Navrženými pracemi se nebude zasahovat do půdorysu stávajících staveb, dojde pouze ke změně fyzikálních vlastností určitého pásu obvodového a vnitřního zdiva v oblasti styku s podložím, případně vnějším prostředím. Součástí tepelných opatření obvodového zdiva je zabránění pronikání zemní vlhkosti do konstrukce a její následné vysušení v průběhu času. c) technické řešení s popisem pozemních staveb a inženýrských staveb a řešení vnějších ploch: Stavba je rozdělena do dílčích samostatných celků: Strana 2 (celkem 11)

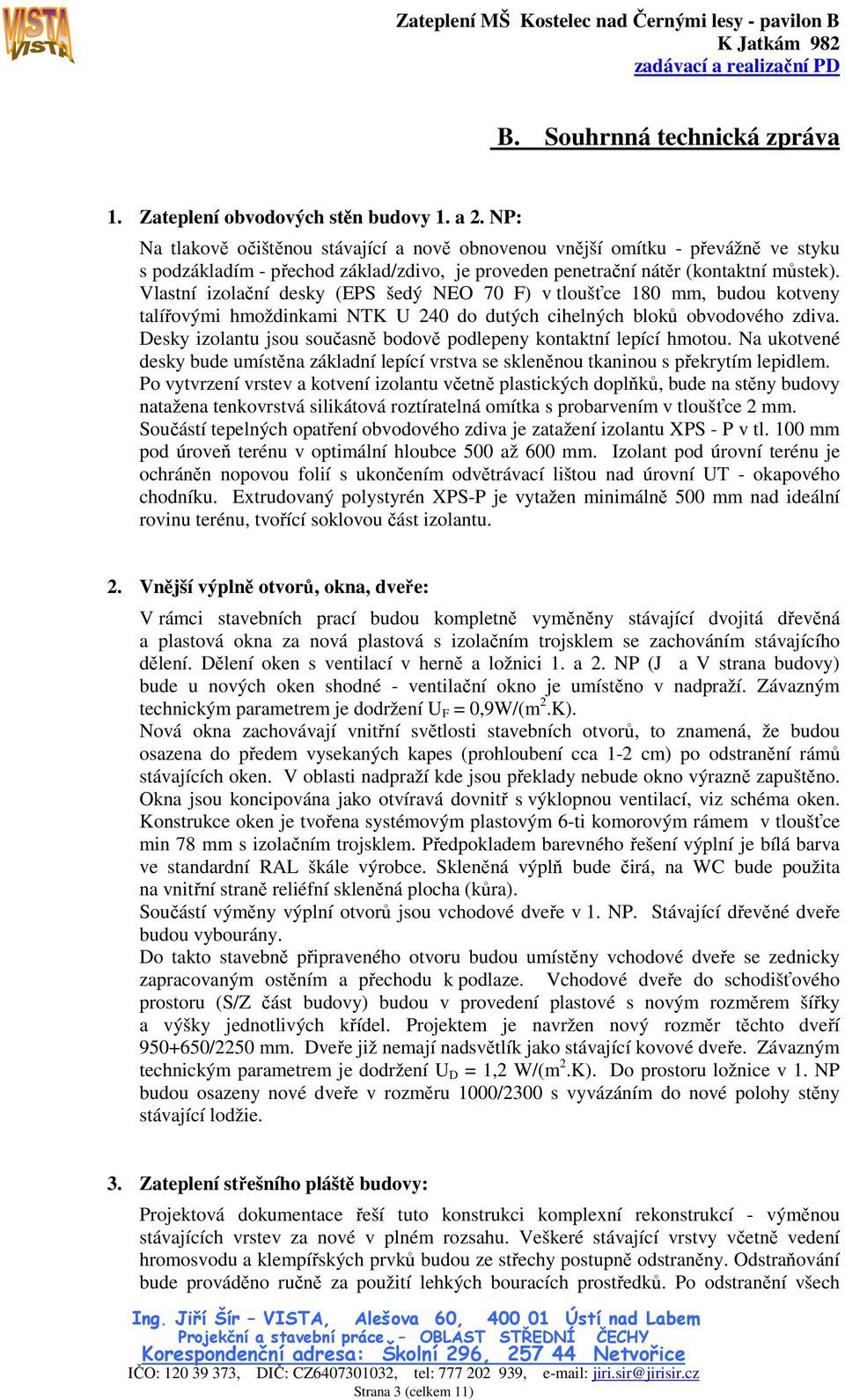

3 1. Zateplení obvodových stěn budovy 1. a 2. NP: Na tlakově očištěnou stávající a nově obnovenou vnější omítku - převážně ve styku s podzákladím - přechod základ/zdivo, je proveden penetrační nátěr (kontaktní můstek). Vlastní izolační desky (EPS šedý NEO 70 F) v tloušťce 180 mm, budou kotveny talířovými hmoždinkami NTK U 240 do dutých cihelných bloků obvodového zdiva. Desky izolantu jsou současně bodově podlepeny kontaktní lepící hmotou. Na ukotvené desky bude umístěna základní lepící vrstva se skleněnou tkaninou s překrytím lepidlem. Po vytvrzení vrstev a kotvení izolantu včetně plastických doplňků, bude na stěny budovy natažena tenkovrstvá silikátová roztíratelná omítka s probarvením v tloušťce 2 mm. Součástí tepelných opatření obvodového zdiva je zatažení izolantu XPS - P v tl. 100 mm pod úroveň terénu v optimální hloubce 500 až 600 mm. Izolant pod úrovní terénu je ochráněn nopovou folií s ukončením odvětrávací lištou nad úrovní UT - okapového chodníku. Extrudovaný polystyrén XPS-P je vytažen minimálně 500 mm nad ideální rovinu terénu, tvořící soklovou část izolantu. 2. Vnější výplně otvorů, okna, dveře: V rámci stavebních prací budou kompletně vyměněny stávající dvojitá dřevěná a plastová okna za nová plastová s izolačním trojsklem se zachováním stávajícího dělení. Dělení oken s ventilací v herně a ložnici 1. a 2. NP (J a V strana budovy) bude u nových oken shodné - ventilační okno je umístěno v nadpraží. Závazným technickým parametrem je dodržení U F = 0,9W/(m 2.K). Nová okna zachovávají vnitřní světlosti stavebních otvorů, to znamená, že budou osazena do předem vysekaných kapes (prohloubení cca 1-2 cm) po odstranění rámů stávajících oken. V oblasti nadpraží kde jsou překlady nebude okno výrazně zapuštěno. Okna jsou koncipována jako otvíravá dovnitř s výklopnou ventilací, viz schéma oken. Konstrukce oken je tvořena systémovým plastovým 6-ti komorovým rámem v tloušťce min 78 mm s izolačním trojsklem. Předpokladem barevného řešení výplní je bílá barva ve standardní RAL škále výrobce. Skleněná výplň bude čirá, na WC bude použita na vnitřní straně reliéfní skleněná plocha (kůra). Součástí výměny výplní otvorů jsou vchodové dveře v 1. NP. Stávající dřevěné dveře budou vybourány. Do takto stavebně připraveného otvoru budou umístěny vchodové dveře se zednicky zapracovaným ostěním a přechodu k podlaze. Vchodové dveře do schodišťového prostoru (S/Z část budovy) budou v provedení plastové s novým rozměrem šířky a výšky jednotlivých křídel. Projektem je navržen nový rozměr těchto dveří /2250 mm. Dveře již nemají nadsvětlík jako stávající kovové dveře. Závazným technickým parametrem je dodržení U D = 1,2 W/(m 2.K). Do prostoru ložnice v 1. NP budou osazeny nové dveře v rozměru 1000/2300 s vyvázáním do nové polohy stěny stávající lodžie. 3. Zateplení střešního pláště budovy: Projektová dokumentace řeší tuto konstrukci komplexní rekonstrukcí - výměnou stávajících vrstev za nové v plném rozsahu. Veškeré stávající vrstvy včetně vedení hromosvodu a klempířských prvků budou ze střechy postupně odstraněny. Odstraňování bude prováděno ručně za použití lehkých bouracích prostředků. Po odstranění všech Strana 3 (celkem 11)

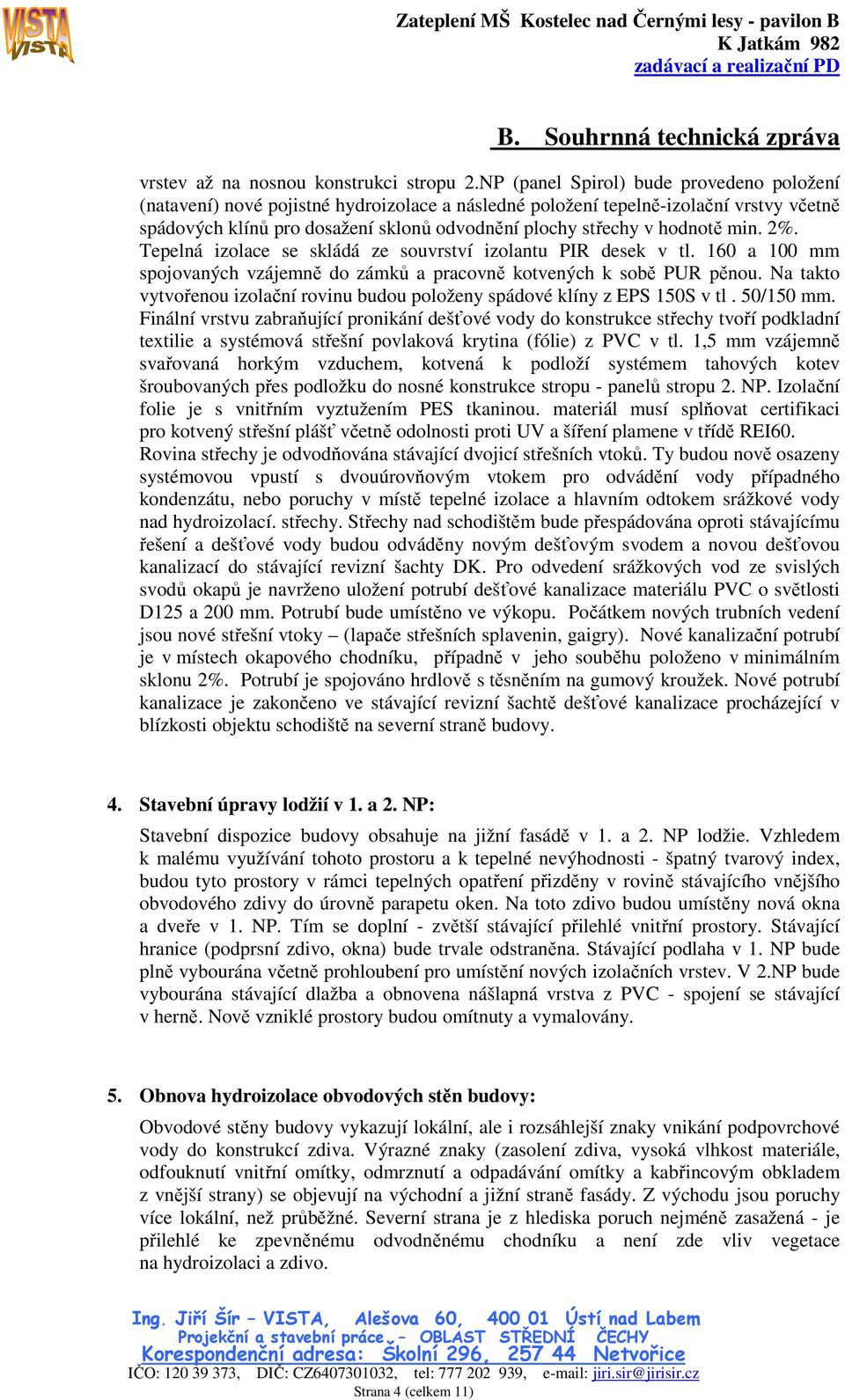

4 vrstev až na nosnou konstrukci stropu 2.NP (panel Spirol) bude provedeno položení (natavení) nové pojistné hydroizolace a následné položení tepelně-izolační vrstvy včetně spádových klínů pro dosažení sklonů odvodnění plochy střechy v hodnotě min. 2%. Tepelná izolace se skládá ze souvrství izolantu PIR desek v tl. 160 a 100 mm spojovaných vzájemně do zámků a pracovně kotvených k sobě PUR pěnou. Na takto vytvořenou izolační rovinu budou položeny spádové klíny z EPS 150S v tl. 50/150 mm. Finální vrstvu zabraňující pronikání dešťové vody do konstrukce střechy tvoří podkladní textilie a systémová střešní povlaková krytina (fólie) z PVC v tl. 1,5 mm vzájemně svařovaná horkým vzduchem, kotvená k podloží systémem tahových kotev šroubovaných přes podložku do nosné konstrukce stropu - panelů stropu 2. NP. Izolační folie je s vnitřním vyztužením PES tkaninou. materiál musí splňovat certifikaci pro kotvený střešní plášť včetně odolnosti proti UV a šíření plamene v třídě REI60. Rovina střechy je odvodňována stávající dvojicí střešních vtoků. Ty budou nově osazeny systémovou vpustí s dvouúrovňovým vtokem pro odvádění vody případného kondenzátu, nebo poruchy v místě tepelné izolace a hlavním odtokem srážkové vody nad hydroizolací. střechy. Střechy nad schodištěm bude přespádována oproti stávajícímu řešení a dešťové vody budou odváděny novým dešťovým svodem a novou dešťovou kanalizací do stávající revizní šachty DK. Pro odvedení srážkových vod ze svislých svodů okapů je navrženo uložení potrubí dešťové kanalizace materiálu PVC o světlosti D125 a 200 mm. Potrubí bude umístěno ve výkopu. Počátkem nových trubních vedení jsou nové střešní vtoky (lapače střešních splavenin, gaigry). Nové kanalizační potrubí je v místech okapového chodníku, případně v jeho souběhu položeno v minimálním sklonu 2%. Potrubí je spojováno hrdlově s těsněním na gumový kroužek. Nové potrubí kanalizace je zakončeno ve stávající revizní šachtě dešťové kanalizace procházející v blízkosti objektu schodiště na severní straně budovy. 4. Stavební úpravy lodžií v 1. a 2. NP: Stavební dispozice budovy obsahuje na jižní fasádě v 1. a 2. NP lodžie. Vzhledem k malému využívání tohoto prostoru a k tepelné nevýhodnosti - špatný tvarový index, budou tyto prostory v rámci tepelných opatření přizděny v rovině stávajícího vnějšího obvodového zdivy do úrovně parapetu oken. Na toto zdivo budou umístěny nová okna a dveře v 1. NP. Tím se doplní - zvětší stávající přilehlé vnitřní prostory. Stávající hranice (podprsní zdivo, okna) bude trvale odstraněna. Stávající podlaha v 1. NP bude plně vybourána včetně prohloubení pro umístění nových izolačních vrstev. V 2.NP bude vybourána stávající dlažba a obnovena nášlapná vrstva z PVC - spojení se stávající v herně. Nově vzniklé prostory budou omítnuty a vymalovány. 5. Obnova hydroizolace obvodových stěn budovy: Obvodové stěny budovy vykazují lokální, ale i rozsáhlejší znaky vnikání podpovrchové vody do konstrukcí zdiva. Výrazné znaky (zasolení zdiva, vysoká vlhkost materiále, odfouknutí vnitřní omítky, odmrznutí a odpadávání omítky a kabřincovým obkladem z vnější strany) se objevují na východní a jižní straně fasády. Z východu jsou poruchy více lokální, než průběžné. Severní strana je z hlediska poruch nejméně zasažená - je přilehlé ke zpevněnému odvodněnému chodníku a není zde vliv vegetace na hydroizolaci a zdivo. Strana 4 (celkem 11)

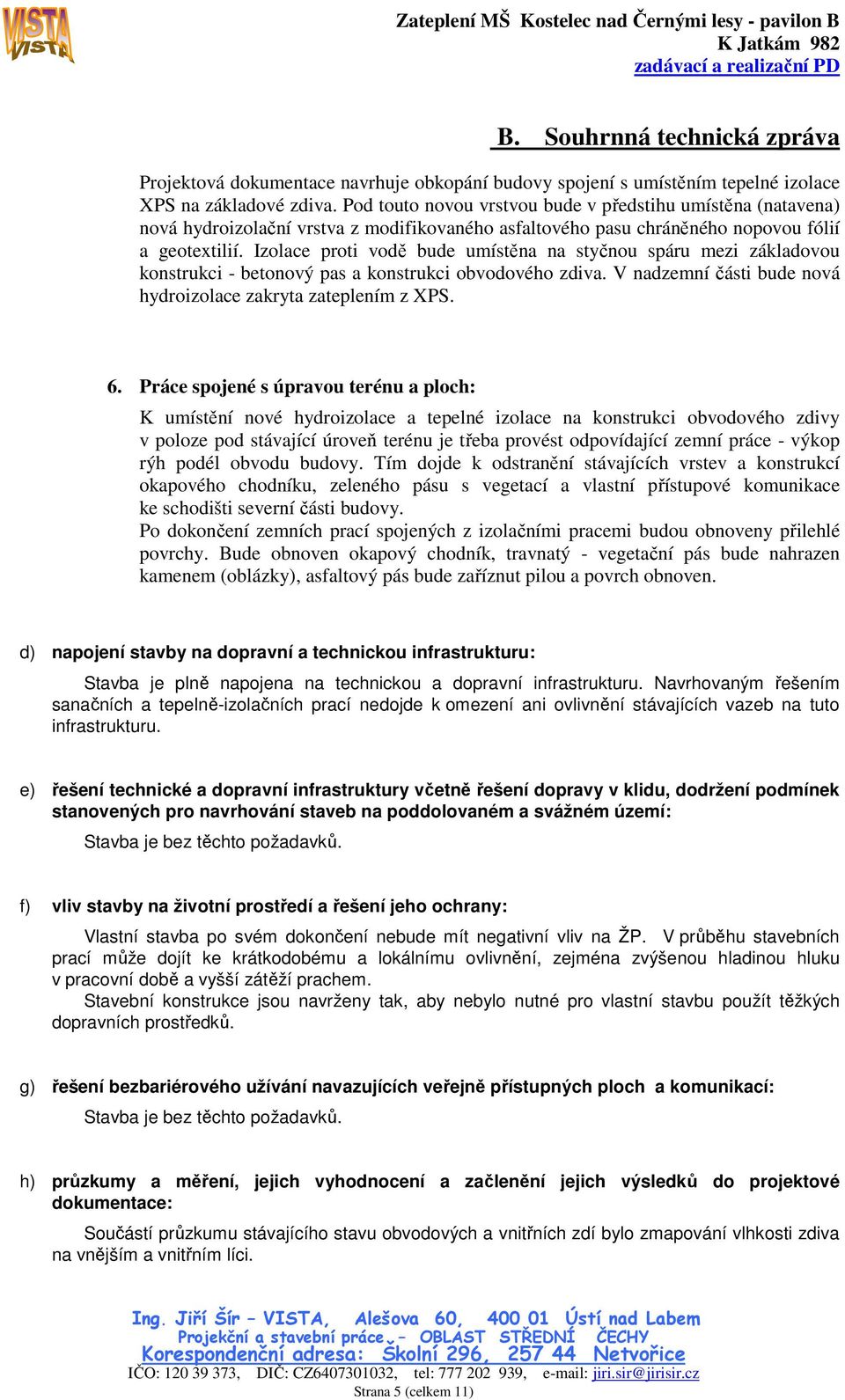

5 Projektová dokumentace navrhuje obkopání budovy spojení s umístěním tepelné izolace XPS na základové zdiva. Pod touto novou vrstvou bude v předstihu umístěna (natavena) nová hydroizolační vrstva z modifikovaného asfaltového pasu chráněného nopovou fólií a geotextilií. Izolace proti vodě bude umístěna na styčnou spáru mezi základovou konstrukci - betonový pas a konstrukci obvodového zdiva. V nadzemní části bude nová hydroizolace zakryta zateplením z XPS. 6. Práce spojené s úpravou terénu a ploch: K umístění nové hydroizolace a tepelné izolace na konstrukci obvodového zdivy v poloze pod stávající úroveň terénu je třeba provést odpovídající zemní práce - výkop rýh podél obvodu budovy. Tím dojde k odstranění stávajících vrstev a konstrukcí okapového chodníku, zeleného pásu s vegetací a vlastní přístupové komunikace ke schodišti severní části budovy. Po dokončení zemních prací spojených z izolačními pracemi budou obnoveny přilehlé povrchy. Bude obnoven okapový chodník, travnatý - vegetační pás bude nahrazen kamenem (oblázky), asfaltový pás bude zaříznut pilou a povrch obnoven. d) napojení stavby na dopravní a technickou infrastrukturu: Stavba je plně napojena na technickou a dopravní infrastrukturu. Navrhovaným řešením sanačních a tepelně-izolačních prací nedojde k omezení ani ovlivnění stávajících vazeb na tuto infrastrukturu. e) řešení technické a dopravní infrastruktury včetně řešení dopravy v klidu, dodržení podmínek stanovených pro navrhování staveb na poddolovaném a svážném území: f) vliv stavby na životní prostředí a řešení jeho ochrany: Vlastní stavba po svém dokončení nebude mít negativní vliv na ŽP. V průběhu stavebních prací může dojít ke krátkodobému a lokálnímu ovlivnění, zejména zvýšenou hladinou hluku v pracovní době a vyšší zátěží prachem. Stavební konstrukce jsou navrženy tak, aby nebylo nutné pro vlastní stavbu použít těžkých dopravních prostředků. g) řešení bezbariérového užívání navazujících veřejně přístupných ploch a komunikací: h) průzkumy a měření, jejich vyhodnocení a začlenění jejich výsledků do projektové dokumentace: Součástí průzkumu stávajícího stavu obvodových a vnitřních zdí bylo zmapování vlhkosti zdiva na vnějším a vnitřním líci. Strana 5 (celkem 11)

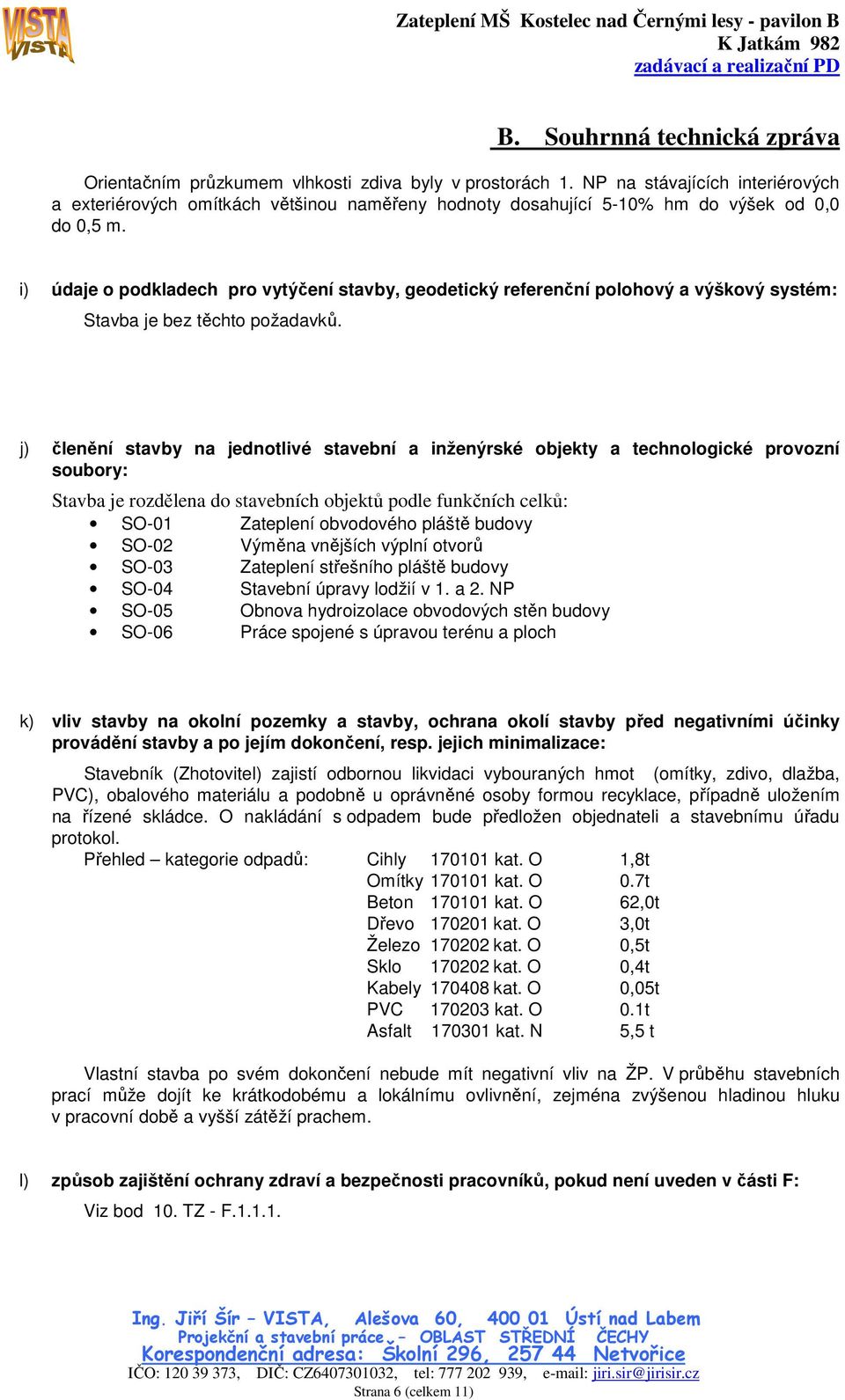

6 Orientačním průzkumem vlhkosti zdiva byly v prostorách 1. NP na stávajících interiérových a exteriérových omítkách většinou naměřeny hodnoty dosahující 5-10% hm do výšek od 0,0 do 0,5 m. i) údaje o podkladech pro vytýčení stavby, geodetický referenční polohový a výškový systém: j) členění stavby na jednotlivé stavební a inženýrské objekty a technologické provozní soubory: Stavba je rozdělena do stavebních objektů podle funkčních celků: SO-01 Zateplení obvodového pláště budovy SO-02 Výměna vnějších výplní otvorů SO-03 Zateplení střešního pláště budovy SO-04 Stavební úpravy lodžií v 1. a 2. NP SO-05 Obnova hydroizolace obvodových stěn budovy SO-06 Práce spojené s úpravou terénu a ploch k) vliv stavby na okolní pozemky a stavby, ochrana okolí stavby před negativními účinky provádění stavby a po jejím dokončení, resp. jejich minimalizace: Stavebník (Zhotovitel) zajistí odbornou likvidaci vybouraných hmot (omítky, zdivo, dlažba, PVC), obalového materiálu a podobně u oprávněné osoby formou recyklace, případně uložením na řízené skládce. O nakládání s odpadem bude předložen objednateli a stavebnímu úřadu protokol. Přehled kategorie odpadů: Cihly kat. O 1,8t Omítky kat. O 0.7t Beton kat. O 62,0t Dřevo kat. O 3,0t Železo kat. O 0,5t Sklo kat. O 0,4t Kabely kat. O 0,05t PVC kat. O 0.1t Asfalt kat. N 5,5 t Vlastní stavba po svém dokončení nebude mít negativní vliv na ŽP. V průběhu stavebních prací může dojít ke krátkodobému a lokálnímu ovlivnění, zejména zvýšenou hladinou hluku v pracovní době a vyšší zátěží prachem. l) způsob zajištění ochrany zdraví a bezpečnosti pracovníků, pokud není uveden v části F: Viz bod 10. TZ - F Strana 6 (celkem 11)

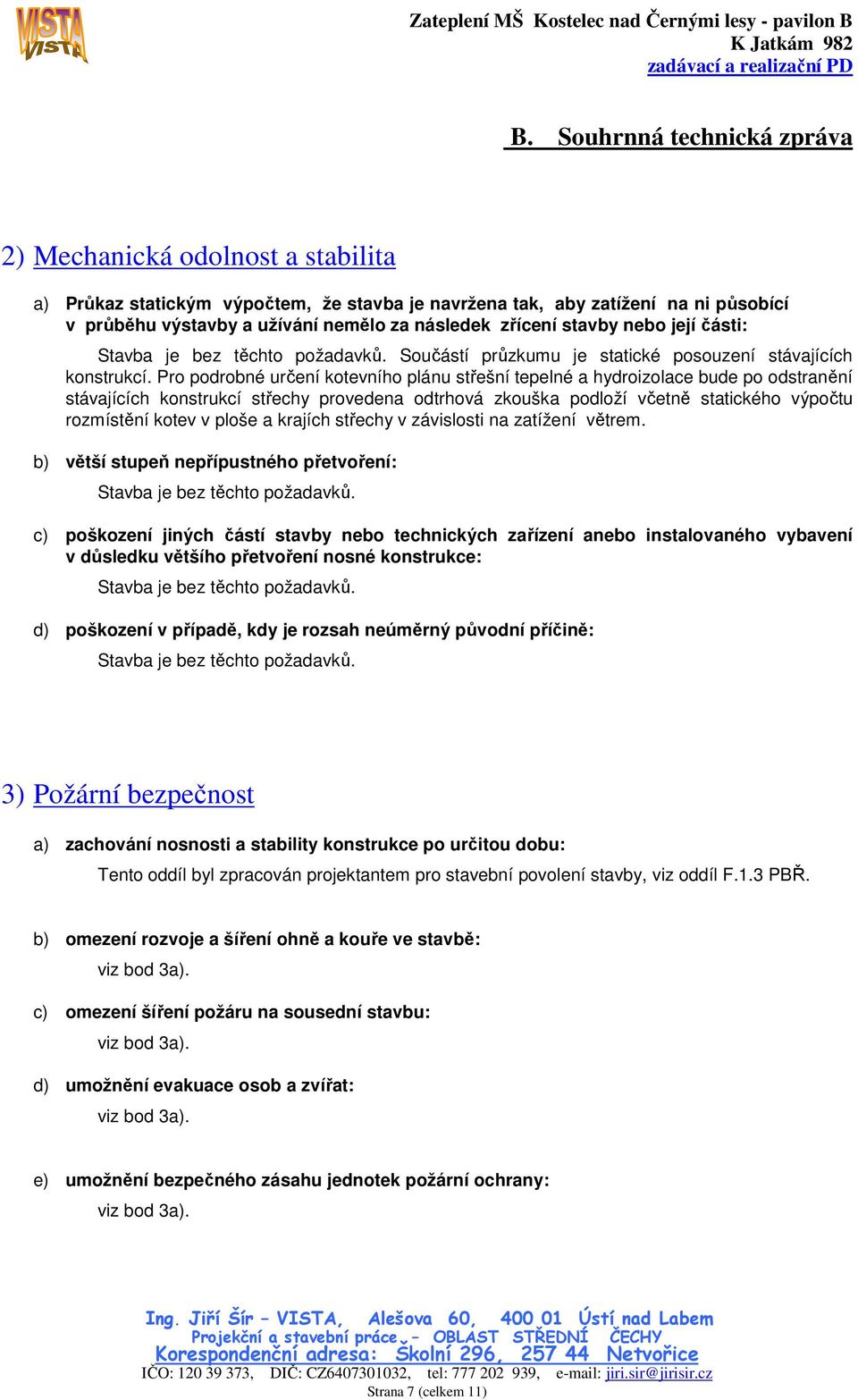

7 2) Mechanická odolnost a stabilita a) Průkaz statickým výpočtem, že stavba je navržena tak, aby zatížení na ni působící v průběhu výstavby a užívání nemělo za následek zřícení stavby nebo její části: Součástí průzkumu je statické posouzení stávajících konstrukcí. Pro podrobné určení kotevního plánu střešní tepelné a hydroizolace bude po odstranění stávajících konstrukcí střechy provedena odtrhová zkouška podloží včetně statického výpočtu rozmístění kotev v ploše a krajích střechy v závislosti na zatížení větrem. b) větší stupeň nepřípustného přetvoření: c) poškození jiných částí stavby nebo technických zařízení anebo instalovaného vybavení v důsledku většího přetvoření nosné konstrukce: d) poškození v případě, kdy je rozsah neúměrný původní příčině: 3) Požární bezpečnost a) zachování nosnosti a stability konstrukce po určitou dobu: Tento oddíl byl zpracován projektantem pro stavební povolení stavby, viz oddíl F.1.3 PBŘ. b) omezení rozvoje a šíření ohně a kouře ve stavbě: viz bod 3a). c) omezení šíření požáru na sousední stavbu: viz bod 3a). d) umožnění evakuace osob a zvířat: viz bod 3a). e) umožnění bezpečného zásahu jednotek požární ochrany: viz bod 3a). Strana 7 (celkem 11)

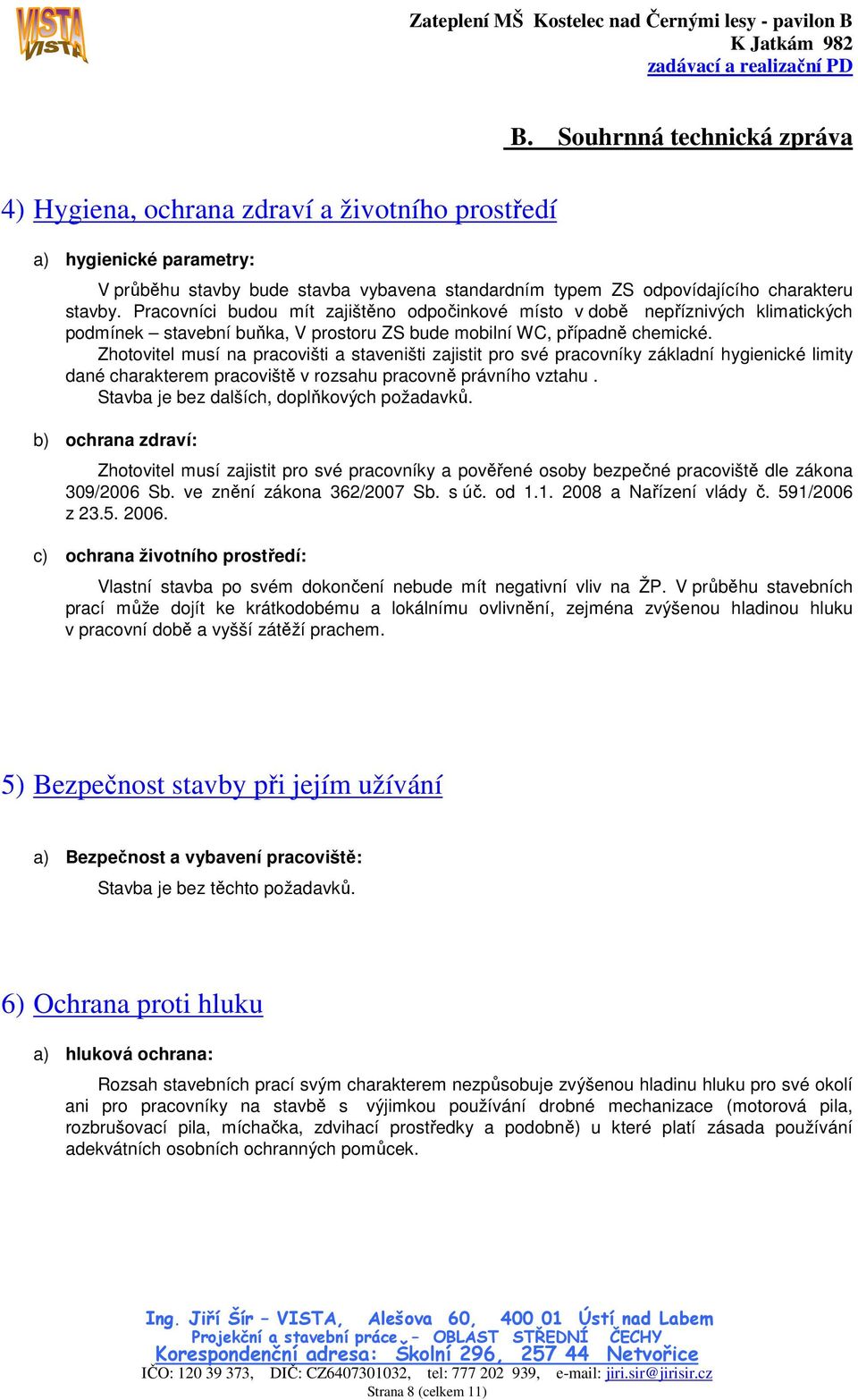

8 4) Hygiena, ochrana zdraví a životního prostředí a) hygienické parametry: V průběhu stavby bude stavba vybavena standardním typem ZS odpovídajícího charakteru stavby. Pracovníci budou mít zajištěno odpočinkové místo v době nepříznivých klimatických podmínek stavební buňka, V prostoru ZS bude mobilní WC, případně chemické. Zhotovitel musí na pracovišti a staveništi zajistit pro své pracovníky základní hygienické limity dané charakterem pracoviště v rozsahu pracovně právního vztahu. Stavba je bez dalších, doplňkových požadavků. b) ochrana zdraví: Zhotovitel musí zajistit pro své pracovníky a pověřené osoby bezpečné pracoviště dle zákona 309/2006 Sb. ve znění zákona 362/2007 Sb. s úč. od a Nařízení vlády č. 591/2006 z c) ochrana životního prostředí: Vlastní stavba po svém dokončení nebude mít negativní vliv na ŽP. V průběhu stavebních prací může dojít ke krátkodobému a lokálnímu ovlivnění, zejména zvýšenou hladinou hluku v pracovní době a vyšší zátěží prachem. 5) Bezpečnost stavby při jejím užívání a) Bezpečnost a vybavení pracoviště: 6) Ochrana proti hluku a) hluková ochrana: Rozsah stavebních prací svým charakterem nezpůsobuje zvýšenou hladinu hluku pro své okolí ani pro pracovníky na stavbě s výjimkou používání drobné mechanizace (motorová pila, rozbrušovací pila, míchačka, zdvihací prostředky a podobně) u které platí zásada používání adekvátních osobních ochranných pomůcek. Strana 8 (celkem 11)

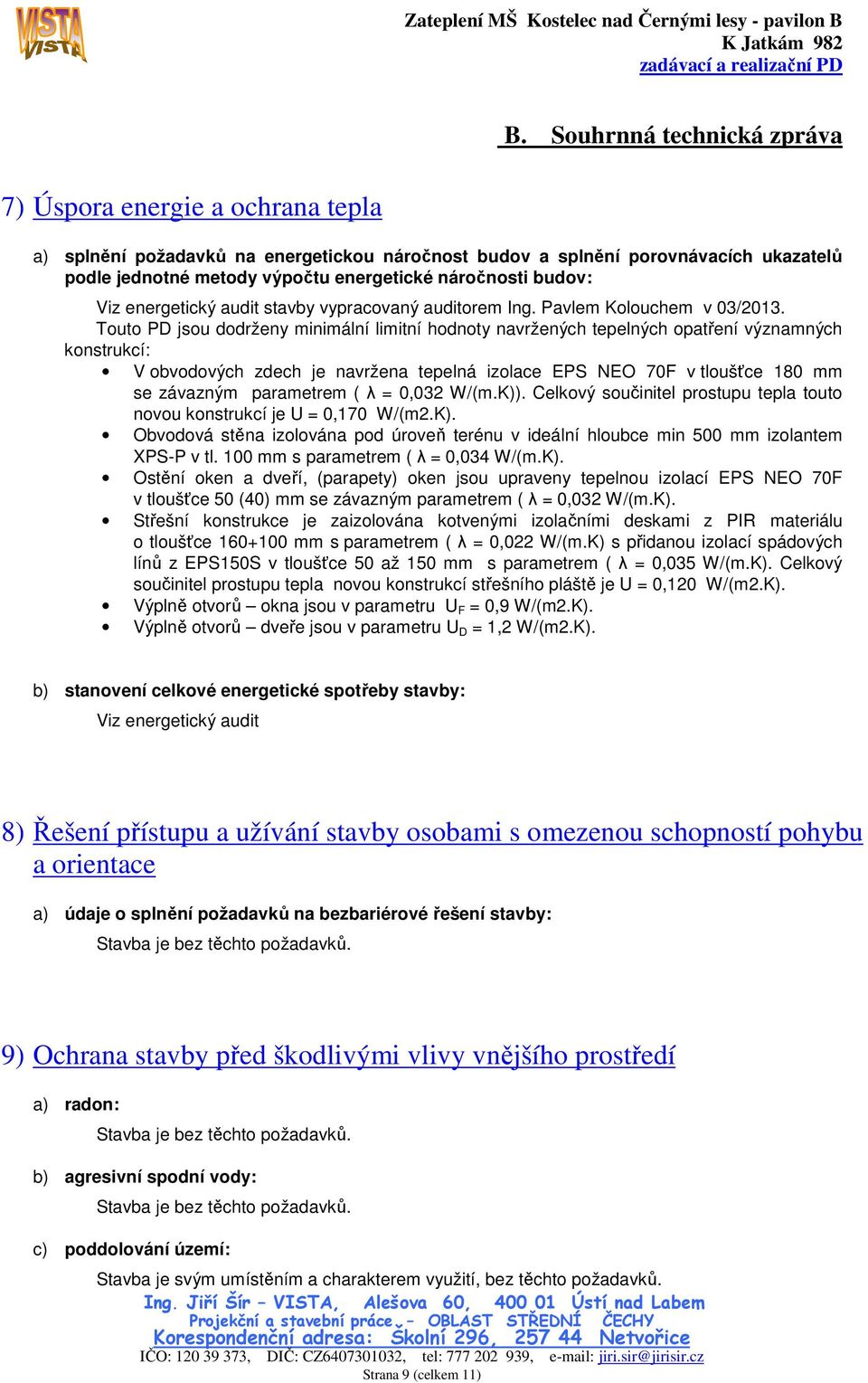

9 7) Úspora energie a ochrana tepla a) splnění požadavků na energetickou náročnost budov a splnění porovnávacích ukazatelů podle jednotné metody výpočtu energetické náročnosti budov: Viz energetický audit stavby vypracovaný auditorem Ing. Pavlem Kolouchem v 03/2013. Touto PD jsou dodrženy minimální limitní hodnoty navržených tepelných opatření významných konstrukcí: V obvodových zdech je navržena tepelná izolace EPS NEO 70F v tloušťce 180 mm se závazným parametrem ( λ = 0,032 W/(m.K)). Celkový součinitel prostupu tepla touto novou konstrukcí je U = 0,170 W/(m2.K). Obvodová stěna izolována pod úroveň terénu v ideální hloubce min 500 mm izolantem XPS-P v tl. 100 mm s parametrem ( λ = 0,034 W/(m.K). Ostění oken a dveří, (parapety) oken jsou upraveny tepelnou izolací EPS NEO 70F v tloušťce 50 (40) mm se závazným parametrem ( λ = 0,032 W/(m.K). Střešní konstrukce je zaizolována kotvenými izolačními deskami z PIR materiálu o tloušťce mm s parametrem ( λ = 0,022 W/(m.K) s přidanou izolací spádových línů z EPS150S v tloušťce 50 až 150 mm s parametrem ( λ = 0,035 W/(m.K). Celkový součinitel prostupu tepla novou konstrukcí střešního pláště je U = 0,120 W/(m2.K). Výplně otvorů okna jsou v parametru U F = 0,9 W/(m2.K). Výplně otvorů dveře jsou v parametru U D = 1,2 W/(m2.K). b) stanovení celkové energetické spotřeby stavby: Viz energetický audit 8) Řešení přístupu a užívání stavby osobami s omezenou schopností pohybu a orientace a) údaje o splnění požadavků na bezbariérové řešení stavby: 9) Ochrana stavby před škodlivými vlivy vnějšího prostředí a) radon: b) agresivní spodní vody: c) poddolování území: Strana 9 (celkem 11)

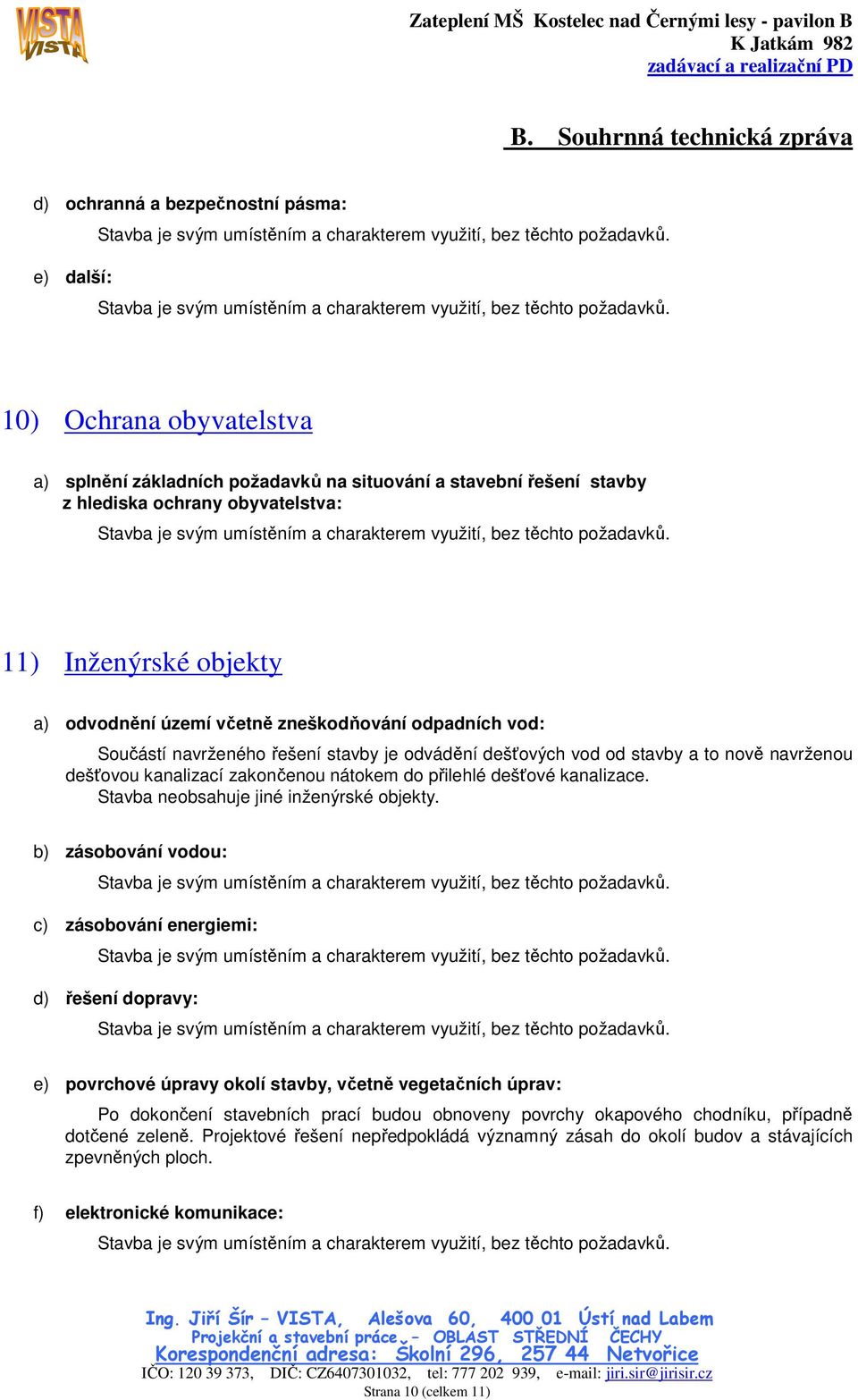

10 d) ochranná a bezpečnostní pásma: e) další: 10) Ochrana obyvatelstva a) splnění základních požadavků na situování a stavební řešení stavby z hlediska ochrany obyvatelstva: 11) Inženýrské objekty a) odvodnění území včetně zneškodňování odpadních vod: Součástí navrženého řešení stavby je odvádění dešťových vod od stavby a to nově navrženou dešťovou kanalizací zakončenou nátokem do přilehlé dešťové kanalizace. Stavba neobsahuje jiné inženýrské objekty. b) zásobování vodou: c) zásobování energiemi: d) řešení dopravy: e) povrchové úpravy okolí stavby, včetně vegetačních úprav: Po dokončení stavebních prací budou obnoveny povrchy okapového chodníku, případně dotčené zeleně. Projektové řešení nepředpokládá významný zásah do okolí budov a stávajících zpevněných ploch. f) elektronické komunikace: Strana 10 (celkem 11)

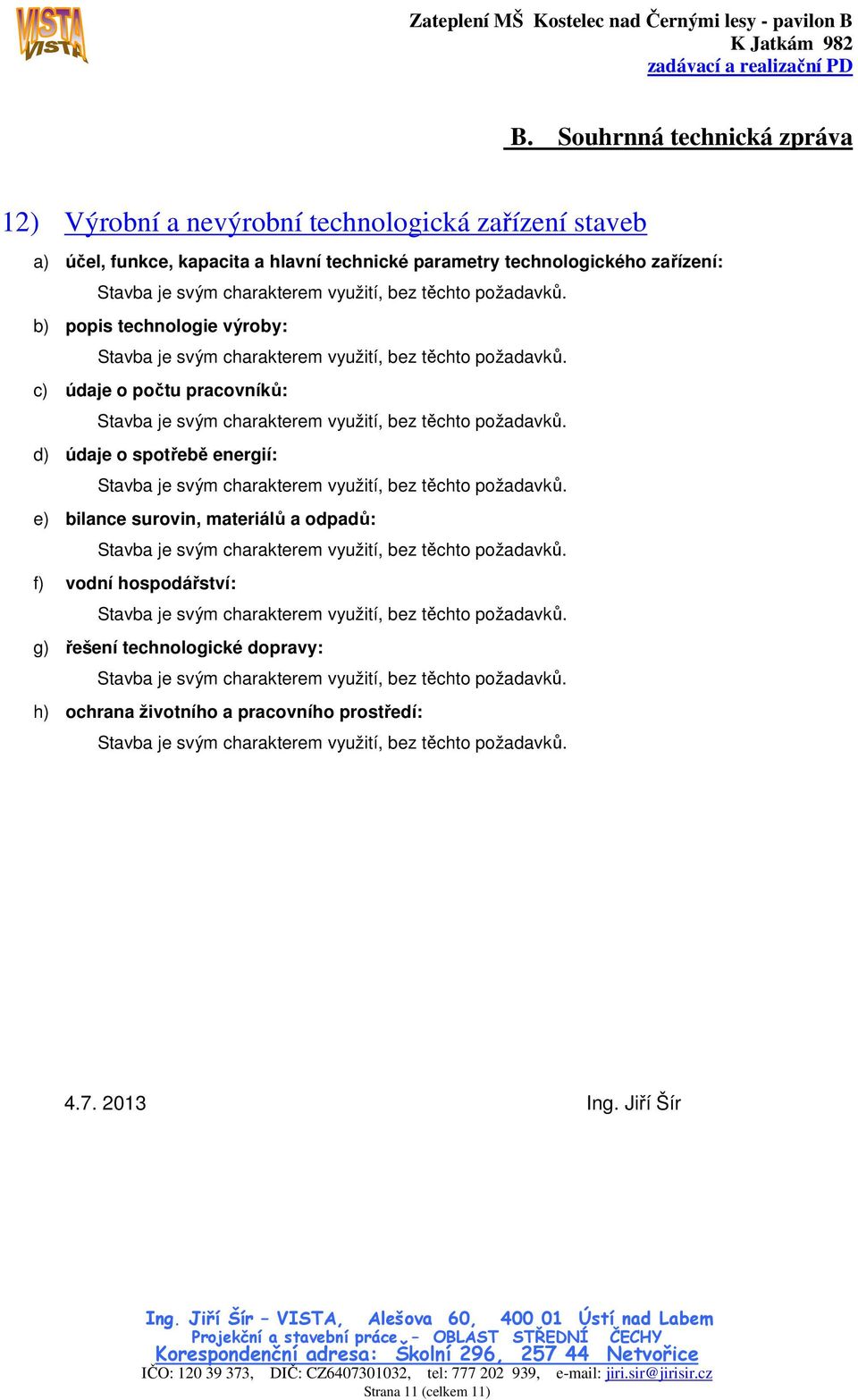

11 12) Výrobní a nevýrobní technologická zařízení staveb a) účel, funkce, kapacita a hlavní technické parametry technologického zařízení: b) popis technologie výroby: c) údaje o počtu pracovníků: d) údaje o spotřebě energií: e) bilance surovin, materiálů a odpadů: f) vodní hospodářství: g) řešení technologické dopravy: h) ochrana životního a pracovního prostředí: Ing. Jiří Šír Strana 11 (celkem 11)
