1 SKLADBY STŘECH OBECNÉ POZNÁMKY: _Všechny materiály a výrobky budou použity a osazeny dle technických podkladů výrobce včetně řešení detailů, skladeb a návazností. _Výrobky a materiály zahrnují i případné kotevní a spojovací prostředky, řešení těsnění, dilatací, a další potřebné příslušenství dle technických podkladů výrobce. ozn. PŘÍSTAVBA ZŠ PULTOVÁ STŘECHA spád 7,2% a 1,7% tl. (mm) Požadované vlastnosti Poznámky hydroizolační folie z měkčeného PVC klasifikace Broof(t3) 2 vrchní hydroizolační folie z měkčeného PVC s PES výztužnou vložkou, mechanicky kotvená, klasifikace z požárního hlediska Broof(t3) Návrh kotvení bude součástí dodavatelské dokumentace STR1 separace netkaná PP geotextilie 300g/m2 vrchní tepelná izolace EPS S spodní tepelná izolace EPS 0 S s příměsí grafitu (pozn.) 0 0 netkaná polypropylenová geotextilie zesílená vpichováním, plošná hmotnost min. 300g/m2 tepelná izolace z expandovaného stabilizovaného samozhášivého polystyrenu, pevnost kpa (% stlačení), λd=0,035 W/mK, teplotní zatížení do 80 C, desky lepeny k podkladu systémovým PUK lepidlem tepelná izolace z expandovaného stabilizovaného samozhášivého polystyrenu s příměsí grafitu, pevnost 0 kpa (% stlačení), λd=0,031 W/mK, teplotní zatížení do 70 C, desky lepeny k podkladu systémovým PUK lepidlem plošná hm. min. 300g/m2 tepla celou konstrukcí střešního pláště max. U=0,15W/m2K parozábrana samolepící SBS modifikovaný asfaltový pás s nosnou vložkou z AL fólie a skelných vláken (pozn.1) dutý dřevěný panel (v místě uložení na stěny průběžná dřevěná pozednice x0 dubová, tlakově impregnovaná, kotvená k ŽB věnci) povrchová úprava 2x transparentní nátěr na dřevo (pozn.2,3) + celoplošné broušení 2, ,5 SBS modif. asfaltový pás s kombinovanou vložkou skleněných vláken a hliníkové folie, spodní strana samolepicí, vrchní strana s jemnozrnným křemičitým posypem, faktor dif. odporu dutý velkoplošný dřevěný panel s žebrovou konstrukcí, spodní líc v pohledové kvalitě, spodní vícevrstvá deska tl. 27mm, horní typ panelů viz D.1.2 vícevrstvá desky tl. 27mm horní deska, meziprostor s nosnými stavebně konstrukční část žebry tl. 166mm transparentní nátěr na dřevo na bázi přírodních vosků a olejů, tónovaný, omyvatelný, otěruvzdorný, odolný UV barevnost a povrchovou úpravu vzorkovat Dodavatel zajistí neporušení parozábrany v místě spojů stropních panelů. Parozábrana přetažena na svislé zděné konstrukce. pozn.2: Před nátěrem bude dřevěná konstrukce kompletně přebroušena, vady vyspraveny a vytmeleny. pozn.3: Po vsáknutí nátěru vytírání suchou textilií nepoštící vlákna z důvodu proklreslení textury dřeva pozn.: Pod zaatikovými žlaby je zateplení provedeno z XPS 300. ozn. PŘÍSTAVBA MŠ LOMENICOVÁ STŘECHA spád od 1,5% do 15% tl. (mm) Požadované vlastnosti Poznámky hydroizolační folie z měkčeného PVC vrchní hydroizolační folie z měkčeného PVC s PES výztužnou Návrh kotvení bude součástí klasifikace Broof(t3) 2 vložkou, mechanicky kotvená, klasifikace z požárního hlediska dodavatelské dokumentace Broof(t3) separace netkaná PP geotextilie netkaná polypropylenová geotextilie zesílená vpichováním, plošná hm. min. 300g/m2 300g/m2 plošná hmotnost min. 300g/m2 STR2 vrchní tepelná izolace EPS S spodní tepelná izolace EPS 0 S (pozn.5) parozábrana samolepící SBS modifikovaný asfaltový pás s nosnou vložkou z AL fólie a skelných vláken (pozn.1) dutý dřevěný panel (v místě uložení na stěny průběžná dřevěná pozednice x0 dubová, tlakově impregnovaná, kotvená k ŽB věnci) povrchová úprava 2x transparentní nátěr na dřevo (pozn.2,3) + celoplošné broušení , ,5 tepelná izolace z expandovaného stabilizovaného samozhášivého polystyrenu, pevnost kpa (% stlačení), λd=0,035 W/mK, teplotní zatížení do 80 C, desky lepeny k podkladu systémovým PUK lepidlem tepelná izolace z expandovaného stabilizovaného samozhášivého polystyrenu, pevnost 0 kpa (% stlačení), λd=0,037 W/mK, teplotní zatížení do 80 C, desky lepeny k podkladu systémovým PUK lepidlem SBS modif. asfaltový pás s kombinovanou vložkou skleněných vláken a hliníkové folie, spodní strana samolepicí, vrchní strana s jemnozrnným křemičitým posypem, faktor dif. odporu dutý velkoplošný dřevěný panel s žebrovou konstrukcí, spodní líc v pohledové kvalitě, spodní vícevrstvá deska tl. 27mm, horní typ panelů viz D.1.2 vícevrstvá desky tl. 27mm horní deska, meziprostor s nosnými stavebně konstrukční část žebry tl. 166mm transparentní nátěr na dřevo na bázi přírodních vosků a olejů, tónovaný, omyvatelný, otěruvzdorný, odolný UV tepla celou konstrukcí střešního pláště max. U=0,15W/m2K barevnost a povrchovou úpravu vzorkovat pozn.2: pozn.3: pozn.5: Dodavatel zajistí neporušení parozábrany v místě spojů stropních panelů. Parozábrana přetažena na svislé zděné konstrukce. Před nátěrem bude dřevěná konstrukce kompletně přebroušena, vady vyspraveny a vytmeleny. Po vsáknutí nátěru vytírání suchou textilií nepoštící vlákna z důvodu proklreslení textury dřeva V pásu š. 00mm nad ocelovým průvlakem střechy bude položena vrchní izolace z desek PIR, λd=0,022 W/mK. ozn. PŘÍSTAVBA MŠ STŘECHA NAD PŘIZDÍVKOU tl. (mm) Požadované vlastnosti Poznámky hydroizolační folie z měkčeného PVC vrchní hydroizolační folie z měkčeného PVC s PES výztužnou Návrh kotvení bude součástí klasifikace Broof(t3) 2 vložkou, mechanicky kotvená, klasifikace z požárního hlediska dodavatelské dokumentace Broof(t3) separace netkaná PP geotextilie netkaná polypropylenová geotextilie zesílená vpichováním, plošná hm. min. 300g/m2 300g/m2 plošná hmotnost min. 300g/m2 STR3 vrchní tepelná izolace EPS S spodní tepelná izolace EPS 0 S parozábrana samolepící SBS modifikovaný asfaltový pás s nosnou vložkou z AL fólie a skelných vláken (pozn.1) bednění z dřevoštěpkových desek OSB tl. 22mm rošt z dřevěných latí 60 x 0mm á 500mm kolmo na stěnu (v místě uložení na stěny průběžná dřevěná pozednice x0 dubová, tlakově impregnovaná, kotvená k ŽB věnci) , ,5 tepelná izolace z expandovaného stabilizovaného samozhášivého polystyrenu, pevnost kpa (% stlačení), λd=0,035 W/mK, teplotní zatížení do 80 C, desky lepeny k podkladu systémovým PUK lepidlem tepelná izolace z expandovaného stabilizovaného samozhášivého polystyrenu, pevnost 0 kpa (% stlačení), λd=0,037 W/mK, teplotní zatížení do 80 C, desky lepeny k podkladu systémovým PUK lepidlem SBS modif. asfaltový pás s kombinovanou vložkou skleněných vláken a hliníkové folie, spodní strana samolepicí, vrchní strana s jemnozrnným křemičitým posypem, faktor dif. odporu dřevoštěpkové desky tl. 22mm ododlné zvýšené vlhkosti spojované na pero a drážku vysušené řezivo kvality S, impregnované ponorem ve výrobě, latě ukládány na dřevěnou pozednici nové stěny a na dřevěný imregnovaný hranol šrouboavný ke stěně stávající budovy tepla celou konstrukcí střešního pláště max. U=0,15W/m2K Dodavatel zajistí neporušení parozábrany v místě spojů stropních panelů. Parozábrana přetažena na svislé zděné konstrukce.

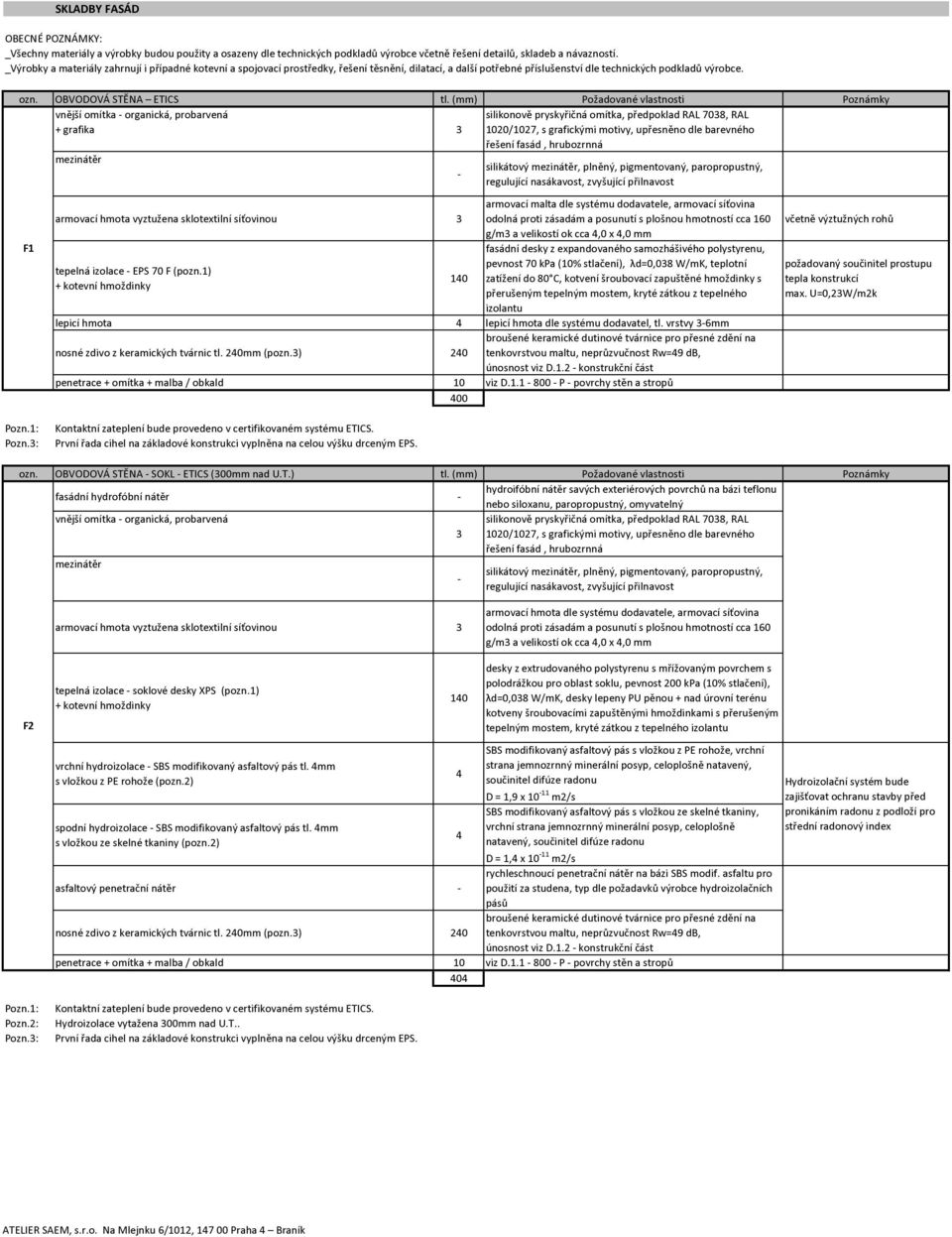

2 SKLADBY FASÁD OBECNÉ POZNÁMKY: _Všechny materiály a výrobky budou použity a osazeny dle technických podkladů výrobce včetně řešení detailů, skladeb a návazností. _Výrobky a materiály zahrnují i případné kotevní a spojovací prostředky, řešení těsnění, dilatací, a další potřebné příslušenství dle technických podkladů výrobce. ozn. OBVODOVÁ STĚNA ETICS tl. (mm) Požadované vlastnosti Poznámky vnější omítka organická, probarvená + grafika 3 20/27, s grafickými motivy, upřesněno dle barevného řešení fasád, hrubozrnná F1 tepelná izolace EPS 70 F (pozn.1) silikátový, plněný, pigmentovaný, paropropustný, g/m3 a velikostí ok cca,0 x,0 mm fasádní desky z expandovaného samozhášivého polystyrenu, pevnost 70 kpa (% stlačení), λd=0,038 W/mK, teplotní zatížení do 80 C, kotvení šroubovací zapuštěné hmoždinky s přerušeným tepelným mostem, kryté zátkou z tepelného izolantu lepicí hmota lepicí hmota dle systému dodavatel, tl. vrstvy 36mm nosné zdivo z keramických tvárnic tl. 20mm (pozn.3) 20 broušené keramické dutinové tvárnice pro přesné zdění na tenkovrstvou maltu, neprůzvučnost Rw=9 db, únosnost viz D.1.2 konstrukční část penetrace + omítka + malba / obkald viz D P povrchy stěn a stropů 00 Pozn.3: Kontaktní zateplení bude provedeno v certifikovaném systému ETICS. První řada cihel na základové konstrukci vyplněna na celou výšku drceným EPS. ozn. OBVODOVÁ STĚNA SOKL ETICS (300mm nad U.T.) tl. (mm) Požadované vlastnosti Poznámky fasádní hydrofóbní nátěr hydroifóbní nátěr savých exteriérových povrchů na bázi teflonu nebo siloxanu, paropropustný, omyvatelný vnější omítka organická, probarvená 3 20/27, s grafickými motivy, upřesněno dle barevného řešení fasád, hrubozrnná silikátový, plněný, pigmentovaný, paropropustný, armovací hmota dle systému dodavatele, armovací síťovina g/m3 a velikostí ok cca,0 x,0 mm F2 tepelná izolace soklové desky XPS (pozn.1) desky z extrudovaného polystyrenu s mřížovaným povrchem s polodrážkou pro oblast soklu, pevnost 200 kpa (% stlačení), λd=0,038 W/mK, desky lepeny PU pěnou + nad úrovní terénu kotveny šroubovacími zapuštěnými hmoždinkami s přerušeným tepelným mostem, kryté zátkou z tepelného izolantu vrchní hydroizolace SBS modifikovaný asfaltový pás tl. mm s vložkou z PE rohože (pozn.2) spodní hydroizolace SBS modifikovaný asfaltový pás tl. mm s vložkou ze skelné tkaniny (pozn.2) SBS modifikovaný asfaltový pás s vložkou z PE rohože, vrchní strana jemnozrnný minerální posyp, celoplošně natavený, součinitel difúze radonu D = 1,9 x 11 m2/s SBS modifikovaný asfaltový pás s vložkou ze skelné tkaniny, vrchní strana jemnozrnný minerální posyp, celoplošně natavený, součinitel difúze radonu D = 1, x 11 m2/s asfaltový penetrační nátěr rychleschnoucí penetrační nátěr na bázi SBS modif. asfaltu pro použití za studena, typ dle požadavků výrobce hydroizolačních pásů nosné zdivo z keramických tvárnic tl. 20mm (pozn.3) 20 broušené keramické dutinové tvárnice pro přesné zdění na tenkovrstvou maltu, neprůzvučnost Rw=9 db, únosnost viz D.1.2 konstrukční část penetrace + omítka + malba / obkald viz D P povrchy stěn a stropů 0 Pozn.2: Pozn.3: Kontaktní zateplení bude provedeno v certifikovaném systému ETICS. Hydroizolace vytažena 300mm nad U.T.. První řada cihel na základové konstrukci vyplněna na celou výšku drceným EPS. ATELIER SAEM, s.r.o. Na Mlejnku 6/12, Praha Braník

3 ozn. ZATEPLENÍ ZÁKLADŮ A STĚN POD TERÉNEM tl. (mm) Požadované vlastnosti Poznámky separace netkaná PP geotextilie netkaná polypropylenová geotextilie zesílená vpichováním, 300g/m2 plošná hmotnost min. 300g/m2 plošná hm. min. 300g/m2 tepelná izolace soklové desky XPS (pozn.1) desky z extrudovaného polystyrenu s mřížovaným povrchem s polodrážkou pro oblast soklu, pevnost 200 kpa (% stlačení), λd=0,038 W/mK, desky lepeny PU pěnou F2b Pozn.2: Pozn.3: vrchní hydroizolace SBS modifikovaný asfaltový pás tl. mm s vložkou z PE rohože (pozn.2) spodní hydroizolace SBS modifikovaný asfaltový pás tl. mm s vložkou ze skelné tkaniny (pozn.2) asfaltový penetrační nátěr keramické zdivo z dutinových tvárnic / betonové základové pasy (pozn.3) viz D.1.2 konstrukční část Hydroizolace vytažena 300mm nad U.T.. První řada cihel na základové konstrukci vyplněna na celou výšku drceným EPS. 18 SBS modifikovaný asfaltový pás s vložkou z PE rohože, vrchní strana jemnozrnný minerální posyp, celoplošně natavený, součinitel difúze radonu D = 1,9 x 11 m2/s SBS modifikovaný asfaltový pás s vložkou ze skelné tkaniny, vrchní strana jemnozrnný minerální posyp, celoplošně natavený, součinitel difúze radonu D = 1, x 11 m2/s rychleschnoucí penetrační nátěr na bázi SBS modif. asfaltu pro použití za studena, typ dle požadavků výrobce hydroizolačních pásů ozn. STĚNA MEZI OBJEKTEM A a E tl. (mm) Požadované vlastnosti Poznámky stávající / nová omítka stávající nebo doplněná nová omítka, tloušťka a materiál dle + penetrace, 2xmalba stávajícího řešení, stávající zdivo / dozdívky (pozn.) 300 stávající nebo dozdívané zdivo z keramických dutinových tvárnic F3 separace desky XPS 50 desky z extrudovaného polystyrenu, pevnost 200 kpa (% stlačení), λd=0,038 W/mK, desky lepeny PU pěnou nosné zdivo z keramických tvárnic tl. 20mm (pozn.3) 20 broušené keramické dutinové tvárnice pro přesné zdění na tenkovrstvou maltu, neprůzvučnost Rw=9 db, únosnost viz D.1.2 konstrukční část penetrace + omítka + malba / obkald viz D P povrchy stěn a stropů 6 Pozn.3: Pozn.: První řada cihel na základové konstrukci vyplněna na celou výšku drceným EPS. Odstraněn stávající kontaktní zateplovací systém. ozn. STĚNA MEZI OBJEKTEM C a D PŘIZDÍVKA tl. (mm) Požadované vlastnosti Poznámky stávající omítka + malba stávající zdivo (pozn.5, 6) 620 stávající zdivo z cihel plných pálených F Pozn.5: Pozn.6: separace desky EPS / XPS tl. 260mm 200 v místě věnců a základů desky z extrudovaného polystyrenu, Původní zděná konstrukce bude pevnost 200 kpa (% stlačení), λd=0,038 W/mK, v místě vyrovnána pro přizdění stěn přizdívek desky z expandovaného polystyrenu, pevnost kpa přístavby (% stlačení), λd=0,038 W/mK, lepeny PU pěnou nenosné zdivo z porobetonových tvárnic 50 systémové tvárnice z autoklávovaného porobetonu kategorie I., zděné na tenkovrstvou zdící maltu, lepené ke stávajícímu zdivu cementovým lepidlem, pevnost zdících prvků v tlaku fb (en 772 1),2 N/mm2 penetrace + omítka + malba / obkald viz D P povrchy stěn a stropů 890 Sanace paty zdiva stávajícího objektu pomocí chemické injektáže. Způsob provedení bude řešen ve výrobní dokumentaci sanačních opatření na základě analýzy zdiva a zvolené technologii Vlhké a poškozené části omítek budou odstraněny, zdivo bude před vybudováním přístavby vysušeno. ozn. STĚNA MEZI OBJEKTEM C a D NOSNÁ STĚNA tl. (mm) Požadované vlastnosti Poznámky stávající omítka + malba stávající zdivo (pozn.5, 6) 620 stávající zdivo z cihel plných pálených F5 separace desky EPS / XPS tl. 260mm 200 v místě věnců a základů desky z extrudovaného polystyrenu, Původní zděná konstrukce bude pevnost 200 kpa (% stlačení), λd=0,038 W/mK, v místě vyrovnána pro přizdění stěn přizdívek desky z expandovaného polystyrenu, pevnost kpa přístavby (% stlačení), λd=0,038 W/mK, lepeny PU pěnou nosné zdivo z keramických tvárnic tl. 20mm (pozn.3) 20 broušené keramické dutinové tvárnice pro přesné zdění na tenkovrstvou maltu, neprůzvučnost Rw=9 db, únosnost viz D.1.2 konstrukční část penetrace + omítka + malba / obkald viz D P povrchy stěn a stropů 80 Pozn.5: Pozn.6: Sanace paty zdiva stávajícího objektu pomocí chemické injektáže. Způsob provedení bude řešen ve výrobní dokumentaci sanačních opatření na základě analýzy zdiva a zvolené technologii Vlhké a poškozené části omítek budou odstraněny, zdivo bude před vybudováním přístavby vysušeno. ATELIER SAEM, s.r.o. Na Mlejnku 6/12, Praha Braník

4 ozn. OBVODOVÁ STĚNA ETICS NA DŘEVĚNÉ KONSTRUKCI tl. (mm) Požadované vlastnosti Poznámky F6 vnější omítka organická, probarvená + grafika 3 tepelná izolace EPS 70 F (pozn.1) 20/27, s grafickými motivy, upřesněno dle barevného řešení fasád, hrubozrnná silikátový, plněný, pigmentovaný, paropropustný, g/m3 a velikostí ok cca,0 x,0 mm fasádní desky z expandovaného samozhášivého polystyrenu, pevnost 70 kpa (% stlačení), λd=0,038 W/mK, teplotní zatížení do 80 C, kotvení šroubovací zapuštěné hmoždinky do dřeva s přerušeným tepelným mostem, kryté zátkou z tepelného izolantu lepicí hmota lepicí hmota dle systému dodavatel, tl. vrstvy 36mm dřevěný panel 62 velkoformátový masivní panel z křížem vrstveného masivního dřeva (CLT) 212 Kontaktní zateplení bude provedeno v certifikovaném systému ETICS. ozn. OBVODOVÁ STĚNA ETICS NA DŘEVĚNÉ KONSTRUKCI MINERÁLNÍ VATA tl. (mm) Požadované vlastnosti Poznámky F6b vnější omítka organická, probarvená + grafika 3 tepelná izolace desky s minerálních vláken (pozn.1) 20/27, s grafickými motivy, upřesněno dle barevného řešení fasád, hrubozrnná silikátový, plněný, pigmentovaný, paropropustný, g/m3 a velikostí ok cca,0 x,0 mm fasádní desky z minerální vlny s podélnou orientací vláken, hydrofobizované, reakce na oheň A1, pevnost 30 kpa (% stlačení), λd=0,036 W/mK, teplotní zatížení do 80 C, kotvení šroubovací zapuštěné hmoždinky do dřeva s přerušeným tepelným mostem, kryté zátkou z tepelného izolantu lepicí hmota lepicí hmota dle systému dodavatel, tl. vrstvy 36mm dřevěný panel 62 velkoformátový masivní panel z křížem vrstveného masivního dřeva (CLT) 212 Kontaktní zateplení bude provedeno v certifikovaném systému ETICS. ozn. PODHLED NAD HLAVNÍM VSTUPEM tl. (mm) Požadované vlastnosti Poznámky F7 vnější omítka organická, probarvená tepelná izolace desky s minerálních vláken (pozn.1) /27, upřesněno dle barevného řešení fasád, hrubozrnná silikátový, plněný, pigmentovaný, paropropustný, g/m3 a velikostí ok cca,0 x,0 mm fasádní desky z minerální vlny s podélnou orientací vláken, hydrofobizované, reakce na oheň A1, pevnost 30 kpa (% stlačení), λd=0,036 W/mK, teplotní zatížení do 80 C, kotvení šroubovací zapuštěné hmoždinky do dřeva s přerušeným tepelným mostem, kryté zátkou z tepelného izolantu lepicí hmota lepicí hmota dle systému dodavatel, tl. vrstvy 36mm bednění z dřevoštěpkových desek OSB tl. 25mm dřevoštěpkové desky tl. 25mm ododlné zvýšené vlhkosti 25 spojované na pero a drážku rošt z dřevěných hranolů 0x160mm osově po 600mm tepelná izolace desky s minerálních vláken tl. 0mm Kontaktní zateplení bude provedeno v certifikovaném systému ETICS řezivo třídy C2, impregnované viz D.1.2 konstrukční č. desky z minerální vlny pro nezatížené konstrukce, reakce na oheň A1, λd=0,038 W/mK ATELIER SAEM, s.r.o. Na Mlejnku 6/12, Praha Braník

5 ozn. PODHLED VSTUPNÍ ČÁSTI tl. (mm) Požadované vlastnosti Poznámky F8 Pozn.7: vnější omítka organická, probarvená tepelná izolace desky s minerálních vláken (pozn.1, 7) /27, upřesněno dle barevného řešení fasád, hrubozrnná silikátový, plněný, pigmentovaný, paropropustný, g/m3 a velikostí ok cca,0 x,0 mm fasádní desky z minerální vlny s podélnou orientací vláken, hydrofobizované, reakce na oheň A1, pevnost 30 kpa (% stlačení), λd=0,036 W/mK, teplotní zatížení do 80 C, kotvení šroubovací zapuštěné hmoždinky do dřeva s přerušeným tepelným mostem, kryté zátkou z tepelného izolantu lepicí hmota lepicí hmota dle systému dodavatel, tl. vrstvy 36mm bednění z dřevoštěpkových desek OSB tl. 25mm dřevoštěpkové desky tl. 25mm ododlné zvýšené vlhkosti 25 spojované na pero a drážku šikmý vyrovnávací rošt z dřevěných latí vysušené řezivo kvality S, impregnované ponorem ve výrobě skladba střechy STR1 viz D STR skladby střech 255 Kontaktní zateplení bude provedeno v certifikovaném systému ETICS. Tloušťka izolace bude upřesněna na stavbě tak, aby úroveň podhledu lícovala s vnitřním nadpražím okenního otvoru. ozn. OBVODOVÁ STĚNA ETICS NA DŘEVĚNÉ KONSTRUKCI + SDK PŘEDSTĚNA tl. (mm) Požadované vlastnosti Poznámky F9 Pozn.8: vnější omítka organická, probarvená (pozn.8) tepelná izolace EPS 70 F (pozn.1) 3 20/27, upřesněno dle barevného řešení fasád, hrubozrnná silikátový, plněný, pigmentovaný, paropropustný, g/m3 a velikostí ok cca,0 x,0 mm fasádní desky z expandovaného samozhášivého polystyrenu, pevnost 70 kpa (% stlačení), λd=0,038 W/mK, teplotní zatížení do 80 C, kotvení šroubovací zapuštěné hmoždinky do dřeva s přerušeným tepelným mostem, kryté zátkou z tepelného izolantu lepicí hmota lepicí hmota dle systému dodavatel, tl. vrstvy 36mm stěnový nosník dřevěný panel 12 velkoformátový masivní panel z křížem vrstveného masivního dřeva (CLT) rošt z SDK profilů CW 0 0 pozinkované profily CW 0, včetně systémového kotvení 2x SDK deska tl. 12,5mm 25 2x sádrokartonová deska tl. 12,5mm (pro mokré provozy použít desky s odolností proti vlhkosti), včetně napojovacích a ukončovacích lišt, povrchová úprava: tmelení spojů, přebroušení a penetrace povrchu penetrace + omítka + malba 3 viz D P povrchy stěn a stropů 02 Do výšky min. 200mm nad úroveň střechy vytažena hydroizolace střechy, zakončena podomítkovou přítlačnou lištou. požadovaná požární odolnost SDK předstěny EI 15 DP1 ozn. STĚNA MEZI OBJEKTEM C a D ŽB PRŮVLAK tl. (mm) Požadované vlastnosti Poznámky stávající omítka + malba stávající zdivo 620 stávající zdivo z cihel plných pálených F separace desky XPS tl. 260mm 200 desky z extrudovaného polystyrenu, pevnost 200 kpa (% stlačení), λd=0,038 W/mK, lepeny PU pěnou nosná konstrukce železobetonový průvlak (pozn.9) 20 viz D.1.2 konstrukční část penetrace + omítka + malba / obkald viz D P povrchy stěn a stropů 80 Původní zděná konstrukce bude vyrovnána pro přizdění stěn přístavby Pozn.9: Na vnitřní povrch ŽB bude aplikována penetrace pro vlemi hladké povrchy pro zajištění soudržnosti omítek s podkladem. ATELIER SAEM, s.r.o. Na Mlejnku 6/12, Praha Braník

6 ozn. OBVODOVÁ STĚNA ETICS ŽB PRŮVLAK tl. (mm) Požadované vlastnosti Poznámky F11 Pozn.9: vnější omítka organická, probarvená + grafika 3 tepelná izolace EPS 70 F (pozn.1) 20/27, s grafickými motivy, upřesněno dle barevného řešení fasád, hrubozrnná silikátový, plněný, pigmentovaný, paropropustný, g/m3 a velikostí ok cca,0 x,0 mm fasádní desky z expandovaného samozhášivého polystyrenu, pevnost 70 kpa (% stlačení), λd=0,038 W/mK, teplotní zatížení do 80 C, kotvení šroubovací zapuštěné hmoždinky s přerušeným tepelným mostem, kryté zátkou z tepelného izolantu lepicí hmota lepicí hmota dle systému dodavatel, tl. vrstvy 36mm nosná konstrukce železobetonový průvlak (pozn.9) 20 viz D.1.2 konstrukční část penetrace + omítka + malba / obkald viz D P povrchy stěn a stropů 00 Kontaktní zateplení bude provedeno v certifikovaném systému ETICS. Na vnitřní povrch ŽB bude aplikována penetrace pro vlemi hladké povrchy pro zajištění soudržnosti omítek s podkladem. ozn. VNĚJŠÍ NADPRAŽÍ OKEN VIKÝŘE / TROJÚHELNÍK NAD D.11 a D.1 tl. (mm) Požadované vlastnosti Poznámky F12 vnější omítka organická, probarvená cementovláknitá deska tl. 12,5mm 12,5 vodoodpudivá klimatická memebrána dřevěný rošt z latí 50x x60 + tepelná izolace z desek PIR tl mm parozábrana samolepící SBS modifikovaný asfaltový pás s nosnou vložkou z AL fólie a skelných vláken (pozn.1) bednění z dřevoštěpkových desek OSB tl. 22mm / dřevěný lepený nosník 20 vzduchová dutina 116 dřevěný panel 5 povrchová úprava 2x transparentní nátěr na dřevo (pozn.2,3) + celoplošné broušení , /27, upřesněno dle barevného řešení fasád, hrubozrnná silikátový, plněný, pigmentovaný, paropropustný, g/m3 a velikostí ok cca,0 x,0 mm cementovláknitá deska pro exteriér tl. 12,5mm, kladená s dilatačními mezerami 35mm, kotvena vruty k nosnému roštu, spáry přestěrkovány s výztužnou páskou vodoodpudivá parpropustná klimatická membrána z jemných vláken, lepena na podkladní rošt vysušené řezivo kvality S, impregnované ponorem ve výrobě, kotveno vruty desky z polyisokyanurátu, pevnost 120 kpa (% stlačení), λd=0,022 W/mK, SBS modif. asfaltový pás s kombinovanou vložkou skleněných vláken a hliníkové folie, spodní strana samolepicí, vrchní strana s jemnozrnným křemičitým posypem, faktor dif. odporu dřevoštěpkové desky tl. 22mm ododlné zvýšené vlhkosti spojované na pero a drážku nosník viz D.1.2 konstrukční část velkoformátový masivní panel z křížem vrstveného masivního dřeva (CLT) transparentní nátěr na dřevo na bázi přírodních vosků a olejů, tónovaný, omyvatelný, otěruvzdorný, odolný UV barevnost a povrchovou úpravu vzorkovat ATELIER SAEM, s.r.o. Na Mlejnku 6/12, Praha Braník

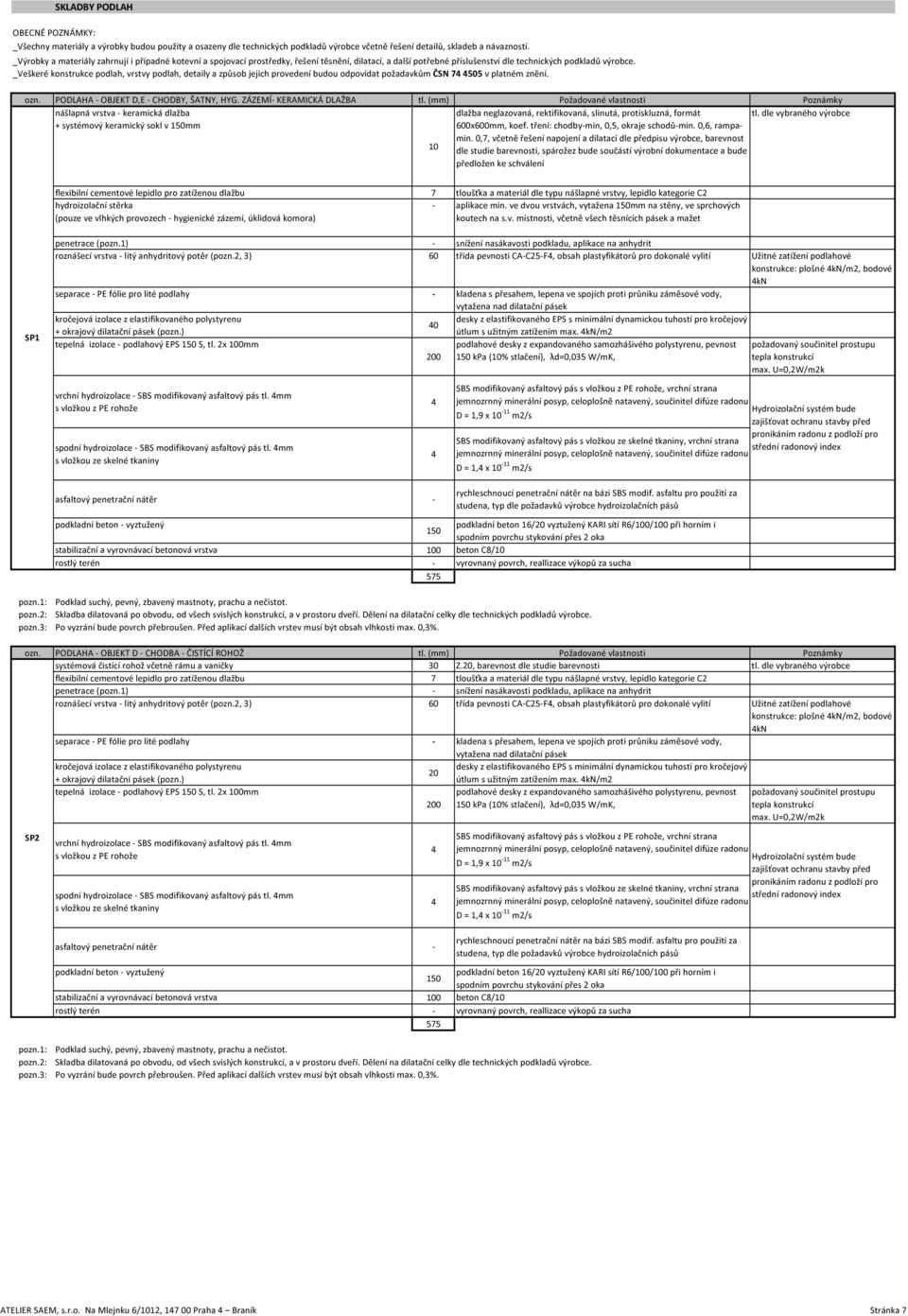

7 SKLADBY PODLAH OBECNÉ POZNÁMKY: _Všechny materiály a výrobky budou použity a osazeny dle technických podkladů výrobce včetně řešení detailů, skladeb a návazností. _Výrobky a materiály zahrnují i případné kotevní a spojovací prostředky, řešení těsnění, dilatací, a další potřebné příslušenství dle technických podkladů výrobce. _Veškeré konstrukce podlah, vrstvy podlah, detaily a způsob jejich provedení budou odpovídat požadavkům ČSN v platném znění. ozn. PODLAHA OBJEKT D,E CHODBY, ŠATNY, HYG. ZÁZEMÍ KERAMICKÁ DLAŽBA tl. (mm) Požadované vlastnosti Poznámky nášlapná vrstva keramická dlažba + systémový keramický sokl v mm dlažba neglazovaná, rektifikovaná, slinutá, protiskluzná, formát 600x600mm, koef. tření: chodbymin, 0,5, okraje schodůmin. 0,6, rampamin. 0,7, včetně řešení napojení a dilatací dle předpisu výrobce, barevnost dle studie barevnosti, spárožez bude součástí výrobní dokumentace a bude předložen ke schválení tl. dle vybraného výrobce flexibilní cementové lepidlo pro zatíženou dlažbu 7 tloušťka a materiál dle typu nášlapné vrstvy, lepidlo kategorie C2 hydroizolační stěrka aplikace min. ve dvou vrstvách, vytažena mm na stěny, ve sprchových (pouze ve vlhkých provozech hygienické zázemí, úklidová komora) koutech na s.v. místnosti, včetně všech těsnících pásek a mažet SP1 penetrace (pozn.1) snížení nasákavosti podkladu, aplikace na anhydrit roznášecí vrstva litý anhydritový potěr (pozn.2, 3) 60 třída pevnosti CAC25F, obsah plastyfikátorů pro dokonalé vylití Užitné zatížení podlahové konstrukce: plošné kn/m2, bodové kn separace PE fólie pro lité podlahy kladena s přesahem, lepena ve spojích proti průniku záměsové vody, vytažena nad dilatační pásek kročejová izolace z elastifikovaného polystyrenu desky z elastifikovaného EPS s minimální dynamickou tuhostí pro kročejový 0 + okrajový dilatační pásek (pozn.) útlum s užitným zatížením max. kn/m2 tepelná izolace podlahový EPS S, tl. 2x 0mm 200 podlahové desky z expandovaného samozhášivého polystyrenu, pevnost kpa (% stlačení), λd=0,035 W/mK, max. U=0,2W/m2k vrchní hydroizolace SBS modifikovaný asfaltový pás tl. mm s vložkou z PE rohože spodní hydroizolace SBS modifikovaný asfaltový pás tl. mm s vložkou ze skelné tkaniny SBS modifikovaný asfaltový pás s vložkou z PE rohože, vrchní strana D = 1,9 x 11 m2/s SBS modifikovaný asfaltový pás s vložkou ze skelné tkaniny, vrchní strana D = 1, x 11 m2/s asfaltový penetrační nátěr rychleschnoucí penetrační nátěr na bázi SBS modif. asfaltu pro použití za studena, typ dle požadavků výrobce hydroizolačních pásů podkladní beton vyztužený podkladní beton 16/20 vyztužený KARI sítí R6/0/0 při horním i spodním povrchu stykování přes 2 oka stabilizační a vyrovnávací betonová vrstva 0 beton C8/ rostlý terén vyrovnaný povrch, reallizace výkopů za sucha 575 pozn.2: Skladba dilatovaná po obvodu, od všech svislých konstrukcí, a v prostoru dveří. Dělení na dilatační celky dle technických podkladů výrobce. pozn.3: Po vyzrání bude povrch přebroušen. Před aplikací dalších vrstev musí být obsah vlhkosti max. 0,3%. ozn. PODLAHA OBJEKT D CHODBA ČISTÍCÍ ROHOŽ tl. (mm) Požadované vlastnosti Poznámky systémová čistící rohož včetně rámu a vaničky 30 Z.20, barevnost dle studie barevnosti tl. dle vybraného výrobce flexibilní cementové lepidlo pro zatíženou dlažbu 7 tloušťka a materiál dle typu nášlapné vrstvy, lepidlo kategorie C2 penetrace (pozn.1) snížení nasákavosti podkladu, aplikace na anhydrit roznášecí vrstva litý anhydritový potěr (pozn.2, 3) 60 třída pevnosti CAC25F, obsah plastyfikátorů pro dokonalé vylití Užitné zatížení podlahové konstrukce: plošné kn/m2, bodové kn separace PE fólie pro lité podlahy kladena s přesahem, lepena ve spojích proti průniku záměsové vody, vytažena nad dilatační pásek kročejová izolace z elastifikovaného polystyrenu desky z elastifikovaného EPS s minimální dynamickou tuhostí pro kročejový 20 + okrajový dilatační pásek (pozn.) útlum s užitným zatížením max. kn/m2 tepelná izolace podlahový EPS S, tl. 2x 0mm 200 podlahové desky z expandovaného samozhášivého polystyrenu, pevnost kpa (% stlačení), λd=0,035 W/mK, max. U=0,2W/m2k SP2 vrchní hydroizolace SBS modifikovaný asfaltový pás tl. mm s vložkou z PE rohože spodní hydroizolace SBS modifikovaný asfaltový pás tl. mm s vložkou ze skelné tkaniny SBS modifikovaný asfaltový pás s vložkou z PE rohože, vrchní strana D = 1,9 x 11 m2/s SBS modifikovaný asfaltový pás s vložkou ze skelné tkaniny, vrchní strana D = 1, x 11 m2/s asfaltový penetrační nátěr rychleschnoucí penetrační nátěr na bázi SBS modif. asfaltu pro použití za studena, typ dle požadavků výrobce hydroizolačních pásů podkladní beton vyztužený podkladní beton 16/20 vyztužený KARI sítí R6/0/0 při horním i spodním povrchu stykování přes 2 oka stabilizační a vyrovnávací betonová vrstva 0 beton C8/ rostlý terén vyrovnaný povrch, reallizace výkopů za sucha 575 pozn.2: Skladba dilatovaná po obvodu, od všech svislých konstrukcí, a v prostoru dveří. Dělení na dilatační celky dle technických podkladů výrobce. pozn.3: Po vyzrání bude povrch přebroušen. Před aplikací dalších vrstev musí být obsah vlhkosti max. 0,3%. ATELIER SAEM, s.r.o. Na Mlejnku 6/12, Praha Braník Stránka 7

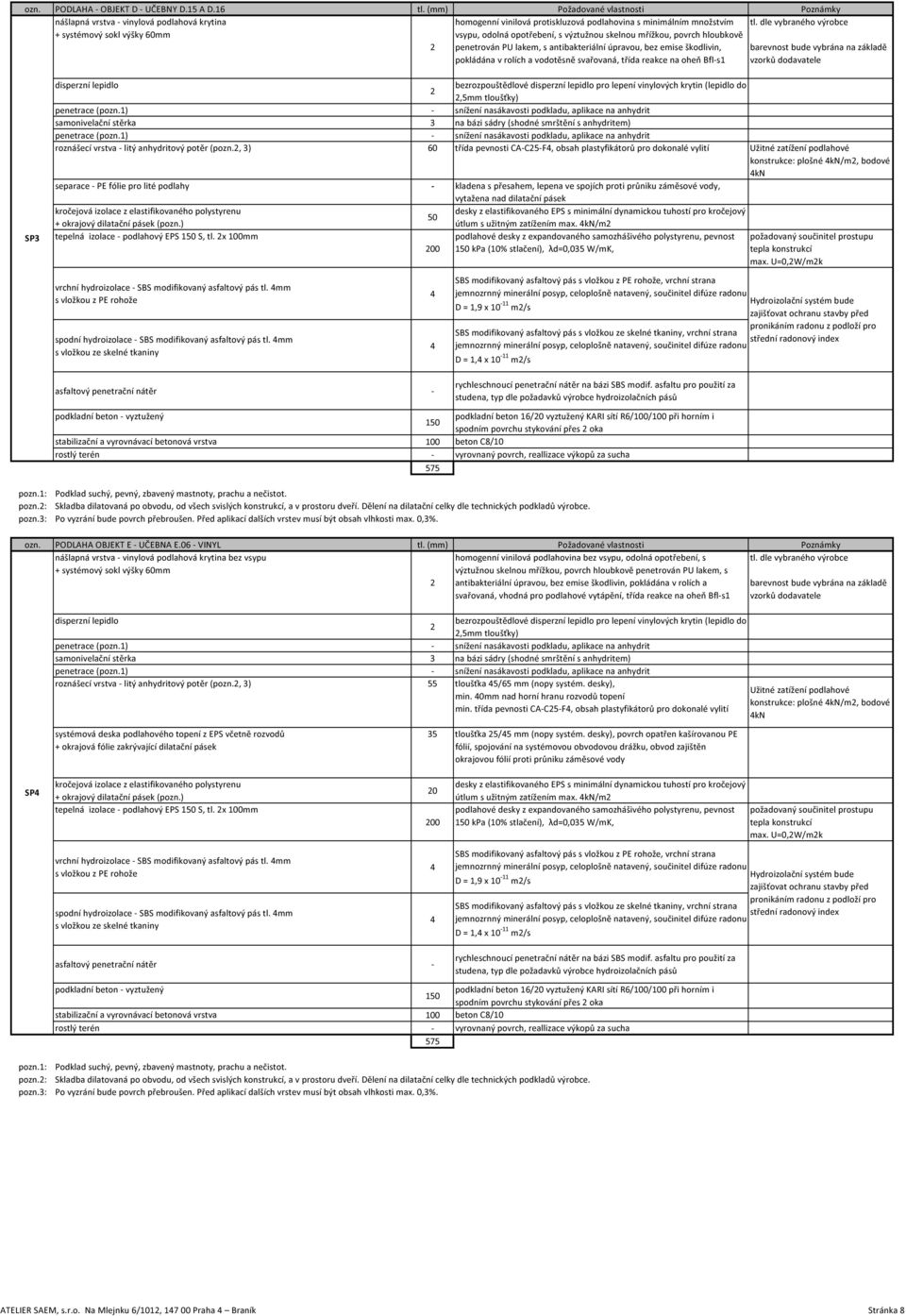

8 ozn. PODLAHA OBJEKT D UČEBNY D.15 A D.16 tl. (mm) Požadované vlastnosti Poznámky nášlapná vrstva vinylová podlahová krytina tl. dle vybraného výrobce + systémový sokl výšky 60mm 2 homogenní vinilová protiskluzová podlahovina s minimálním množstvím vsypu, odolná opotřebení, s výztužnou skelnou mřížkou, povrch hloubkově penetrován PU lakem, s antibakteriální úpravou, bez emise škodlivin, pokládána v rolích a vodotěsně svařovaná, třída reakce na oheň Bfls1 barevnost bude vybrána na základě vzorků dodavatele SP3 disperzní lepidlo bezrozpouštědlové disperzní lepidlo pro lepení vinylových krytin (lepidlo do 2 2,5mm tloušťky) penetrace (pozn.1) snížení nasákavosti podkladu, aplikace na anhydrit samonivelační stěrka 3 na bázi sádry (shodné smrštění s anhydritem) penetrace (pozn.1) snížení nasákavosti podkladu, aplikace na anhydrit roznášecí vrstva litý anhydritový potěr (pozn.2, 3) 60 třída pevnosti CAC25F, obsah plastyfikátorů pro dokonalé vylití Užitné zatížení podlahové konstrukce: plošné kn/m2, bodové kn separace PE fólie pro lité podlahy kladena s přesahem, lepena ve spojích proti průniku záměsové vody, vytažena nad dilatační pásek kročejová izolace z elastifikovaného polystyrenu desky z elastifikovaného EPS s minimální dynamickou tuhostí pro kročejový 50 + okrajový dilatační pásek (pozn.) útlum s užitným zatížením max. kn/m2 tepelná izolace podlahový EPS S, tl. 2x 0mm 200 podlahové desky z expandovaného samozhášivého polystyrenu, pevnost kpa (% stlačení), λd=0,035 W/mK, max. U=0,2W/m2k vrchní hydroizolace SBS modifikovaný asfaltový pás tl. mm s vložkou z PE rohože spodní hydroizolace SBS modifikovaný asfaltový pás tl. mm s vložkou ze skelné tkaniny SBS modifikovaný asfaltový pás s vložkou z PE rohože, vrchní strana D = 1,9 x 11 m2/s SBS modifikovaný asfaltový pás s vložkou ze skelné tkaniny, vrchní strana D = 1, x 11 m2/s asfaltový penetrační nátěr rychleschnoucí penetrační nátěr na bázi SBS modif. asfaltu pro použití za studena, typ dle požadavků výrobce hydroizolačních pásů podkladní beton vyztužený podkladní beton 16/20 vyztužený KARI sítí R6/0/0 při horním i spodním povrchu stykování přes 2 oka stabilizační a vyrovnávací betonová vrstva 0 beton C8/ rostlý terén vyrovnaný povrch, reallizace výkopů za sucha 575 pozn.2: Skladba dilatovaná po obvodu, od všech svislých konstrukcí, a v prostoru dveří. Dělení na dilatační celky dle technických podkladů výrobce. pozn.3: Po vyzrání bude povrch přebroušen. Před aplikací dalších vrstev musí být obsah vlhkosti max. 0,3%. ozn. PODLAHA OBJEKT E UČEBNA E.06 VINYL tl. (mm) Požadované vlastnosti Poznámky nášlapná vrstva vinylová podlahová krytina bez vsypu tl. dle vybraného výrobce + systémový sokl výšky 60mm disperzní lepidlo 2 2 homogenní vinilová podlahovina bez vsypu, odolná opotřebení, s výztužnou skelnou mřížkou, povrch hloubkově penetrován PU lakem, s antibakteriální úpravou, bez emise škodlivin, pokládána v rolích a svařovaná, vhodná pro podlahové vytápění, třída reakce na oheň Bfls1 bezrozpouštědlové disperzní lepidlo pro lepení vinylových krytin (lepidlo do 2,5mm tloušťky) penetrace (pozn.1) snížení nasákavosti podkladu, aplikace na anhydrit samonivelační stěrka 3 na bázi sádry (shodné smrštění s anhydritem) penetrace (pozn.1) snížení nasákavosti podkladu, aplikace na anhydrit roznášecí vrstva litý anhydritový potěr (pozn.2, 3) 55 tloušťka 5/65 mm (nopy systém. desky), min. 0mm nad horní hranu rozvodů topení min. třída pevnosti CAC25F, obsah plastyfikátorů pro dokonalé vylití barevnost bude vybrána na základě vzorků dodavatele Užitné zatížení podlahové konstrukce: plošné kn/m2, bodové kn systémová deska podlahového topení z EPS včetně rozvodů + okrajová fólie zakrývající dilatační pásek 35 tloušťka 25/5 mm (nopy systém. desky), povrch opatřen kašírovanou PE fólií, spojování na systémovou obvodovou drážku, obvod zajištěn okrajovou fólií proti průniku záměsové vody SP kročejová izolace z elastifikovaného polystyrenu + okrajový dilatační pásek (pozn.) tepelná izolace podlahový EPS S, tl. 2x 0mm desky z elastifikovaného EPS s minimální dynamickou tuhostí pro kročejový útlum s užitným zatížením max. kn/m2 podlahové desky z expandovaného samozhášivého polystyrenu, pevnost kpa (% stlačení), λd=0,035 W/mK, max. U=0,2W/m2k vrchní hydroizolace SBS modifikovaný asfaltový pás tl. mm s vložkou z PE rohože spodní hydroizolace SBS modifikovaný asfaltový pás tl. mm s vložkou ze skelné tkaniny SBS modifikovaný asfaltový pás s vložkou z PE rohože, vrchní strana D = 1,9 x 11 m2/s SBS modifikovaný asfaltový pás s vložkou ze skelné tkaniny, vrchní strana D = 1, x 11 m2/s asfaltový penetrační nátěr rychleschnoucí penetrační nátěr na bázi SBS modif. asfaltu pro použití za studena, typ dle požadavků výrobce hydroizolačních pásů podkladní beton vyztužený podkladní beton 16/20 vyztužený KARI sítí R6/0/0 při horním i spodním povrchu stykování přes 2 oka stabilizační a vyrovnávací betonová vrstva 0 beton C8/ rostlý terén vyrovnaný povrch, reallizace výkopů za sucha 575 pozn.2: Skladba dilatovaná po obvodu, od všech svislých konstrukcí, a v prostoru dveří. Dělení na dilatační celky dle technických podkladů výrobce. pozn.3: Po vyzrání bude povrch přebroušen. Před aplikací dalších vrstev musí být obsah vlhkosti max. 0,3%. ATELIER SAEM, s.r.o. Na Mlejnku 6/12, Praha Braník Stránka 8

9 ozn. PODLAHA OBJEKT E UČEBNA E.06 KOBEREC tl. (mm) Požadované vlastnosti Poznámky nášlapná vrstva lepený koberec + systémový sokl výšky 60mm disperzní lepidlo 5 2 koberec v rolých, celoplošně lepený, vysoká odolnost proti opotřebení, vhodný pro podlahové vytápění, bez tepelně izolační podložky, vlas max. 5mm, antialergický, reakce na oheň Cfls1 bezrozpouštědlové disperzní lepidlo pro lepení vinylových krytin (lepidlo do 2,5mm tloušťky) penetrace (pozn.1) snížení nasákavosti podkladu, aplikace na anhydrit samonivelační stěrka 3 na bázi sádry (shodné smrštění s anhydritem) penetrace (pozn.1) snížení nasákavosti podkladu, aplikace na anhydrit roznášecí vrstva litý anhydritový potěr (pozn.2, 3) 55 tloušťka 5/65 mm (nopy systém. desky), min. 0mm nad horní hranu rozvodů topení min. třída pevnosti CAC25F, obsah plastyfikátorů pro dokonalé vylití barevnost bude vybrána na základě vzorků dodavatele Užitné zatížení podlahové konstrukce: plošné kn/m2, bodové kn SP5 systémová deska podlahového topení z EPS včetně rozvodů + okrajová fólie zakrývající dilatační pásek kročejová izolace z elastifikovaného polystyrenu + okrajový dilatační pásek (pozn.) tepelná izolace podlahový EPS S, tl. 2x 0mm 35 tloušťka 25/5 mm (nopy systém. desky), povrch opatřen kašírovanou PE fólií, spojování na systémovou obvodovou drážku, obvod zajištěn okrajovou fólií proti průniku záměsové vody desky z elastifikovaného EPS s minimální dynamickou tuhostí pro kročejový 20 útlum s užitným zatížením max. kn/m2 200 podlahové desky z expandovaného samozhášivého polystyrenu, pevnost kpa (% stlačení), λd=0,035 W/mK, max. U=0,2W/m2k vrchní hydroizolace SBS modifikovaný asfaltový pás tl. mm s vložkou z PE rohože spodní hydroizolace SBS modifikovaný asfaltový pás tl. mm s vložkou ze skelné tkaniny SBS modifikovaný asfaltový pás s vložkou z PE rohože, vrchní strana D = 1,9 x 11 m2/s SBS modifikovaný asfaltový pás s vložkou ze skelné tkaniny, vrchní strana D = 1, x 11 m2/s asfaltový penetrační nátěr rychleschnoucí penetrační nátěr na bázi SBS modif. asfaltu pro použití za studena, typ dle požadavků výrobce hydroizolačních pásů podkladní beton vyztužený podkladní beton 16/20 vyztužený KARI sítí R6/0/0 při horním i spodním povrchu stykování přes 2 oka stabilizační a vyrovnávací betonová vrstva 0 beton C8/ rostlý terén vyrovnaný povrch, reallizace výkopů za sucha 578 pozn.2: Skladba dilatovaná po obvodu, od všech svislých konstrukcí, a v prostoru dveří. Dělení na dilatační celky dle technických podkladů výrobce. pozn.3: Po vyzrání bude povrch přebroušen. Před aplikací dalších vrstev musí být obsah vlhkosti max. 0,3%. ozn. PODLAHA OBJEKT C CHODBY, ŠATNY, HYG. ZÁZEMÍ KERAMICKÁ DLAŽBA tl. (mm) Požadované vlastnosti Poznámky nášlapná vrstva keramická dlažba (pozn.5) + systémový keramický sokl v mm dlažba neglazovaná, rektifikovaná, slinutá, protiskluzná, formát 600x600mm, chodba dlažba shodná se stávající, koef. tření: chodbymin, 0,5, okraje schodůmin. 0,6, rampamin. 0,7, včetně řešení napojení a dilatací dle předpisu výrobce, barevnost dle studie barevnosti, spárožez bude součástí výrobní dokumentace a bude předložen ke schválení barevnost bude vybrána na základě vzorků dodavatele SP6 flexibilní cementové lepidlo pro zatíženou dlažbu 7 tloušťka a materiál dle typu nášlapné vrstvy, lepidlo kategorie C2 hydroizolační stěrka aplikace min. ve dvou vrstvách, vytažena mm na stěny, ve sprchových (pouze ve vlhkých provozech hygienické zázemí, úklidová komora) koutech na s.v. místnosti, včetně všech těsnících pásek a mažet penetrace (pozn.1) snížení nasákavosti podkladu, aplikace na anhydrit samonivelační cementová stěrka aplikace na staré vlhké podklady, min. tl. 2mm penetrace stávajícího podkladu (pozn. 1, ) 21 pozn.: pozn.5: Odstranění stávajících nášlapných vrstev, prachu a uvolněných částí podkladu, vyspravení větších nerovností V chodbě C.1.02 použita dlažba shodná se stávající. ozn. PODLAHA OBJEKT A A.1.08, A.1.09 KERAMICKÁ DLAŽBA tl. (mm) Požadované vlastnosti Poznámky nášlapná vrstva keramická dlažba + systémový keramický sokl v mm dlažba neglazovaná, rektifikovaná, slinutá, protiskluzná, koef. tření: chodbymin, 0,5, okraje schodůmin. 0,6, rampamin. 0,7, včetně řešení napojení a dilatací dle předpisu výrobce, použit shodný typ i formát se stávající dlažbou vstupní haly, spárožez bude součástí výrobní dokumentace a bude předložen ke schválení SP7 flexibilní cementové lepidlo pro zatíženou dlažbu 7 tloušťka a materiál dle typu nášlapné vrstvy, lepidlo kategorie C2 penetrace (pozn.1) snížení nasákavosti podkladu, aplikace na anhydrit roznášecí vrstva vyztužená betonová mazanina (pozn.2) + vybetonování a vyztužení schodišťových stupňů 75 cementový potěr, pevnostní třídy C25F, vyztuž KARI síť R5/0/0 při spodním povrchu, stykování přes 2 oka separace PE fólie pro lité podlahy kladena s přesahem, lepena ve spojích proti průniku záměsové vody, vytažena nad dilatační pásek tepelná izolace podlahový EPS S, tl. 60mm podlahové desky z expandovaného samozhášivého polystyrenu, pevnost 60 kpa (% stlačení), λd=0,035 W/mK, vrchní hydroizolace SBS modifikovaný asfaltový pás tl. mm s vložkou z PE rohože (pozn.6) spodní hydroizolace SBS modifikovaný asfaltový pás tl. mm s vložkou ze skelné tkaniny (pozn.6) SBS modifikovaný asfaltový pás s vložkou z PE rohože, vrchní strana D = 1,9 x 11 m2/s SBS modifikovaný asfaltový pás s vložkou ze skelné tkaniny, vrchní strana D = 1, x 11 m2/s asfaltový penetrační nátěr rychleschnoucí penetrační nátěr na bázi SBS modif. asfaltu pro použití za studena, typ dle požadavků výrobce hydroizolačních pásů podkladní beton vyztužený (pozn.7) podkladní beton 16/20 vyztužený KARI sítí R6/0/0 při horním i spodním povrchu stykování přes 2 oka rostlý terén vyrovnaný povrch, reallizace výkopů za sucha 3 pozn.2: Skladba dilatovaná po obvodu, od všech svislých konstrukcí, a v prostoru dveří. Dělení na dilatační celky dle technických podkladů výrobce. pozn.6: Hydroizolace napojena vodotěsně na stávající hydroizolaci objektu A. pozn.7: Deska provázána výztuží se stávajícím podkladním betonem. ATELIER SAEM, s.r.o. Na Mlejnku 6/12, Praha Braník Stránka 9

10 ozn. SCHODIŠTĚ A RAMPY OBJEKT D tl. (mm) Požadované vlastnosti Poznámky nášlapná vrstva keramická dlažba + systémový keramický sokl v mm dlažba neglazovaná, rektifikovaná, slinutá, protiskluzná, koef. tření: chodbymin, 0,5, okraje schodůmin. 0,6, rampamin. 0,7, včetně řešení napojení a dilatací dle předpisu výrobce, použit shodný typ i formát se stávající dlažbou vstupní haly, spárožez bude součástí výrobní dokumentace a bude předložen ke schválení SP8 flexibilní cementové lepidlo pro zatíženou dlažbu 7 tloušťka a materiál dle typu nášlapné vrstvy, lepidlo kategorie C2 penetrace (pozn.1) snížení nasákavosti podkladu, aplikace na anhydrit vyrovnávací a zpevňující vrstva spádový potěr 15 cementový potěr pro spádové vrstvy, rychletuhnoucí, pevnostní třídy C30 F6 spádová vrstva perlitbeton rampa: 000mm, schodiště: mm 250 lehčený perlitbeton o objemové hmotnosti 500kg/m3, pevnost v tlaku Mpa roznášecí vrstva vyztužená betonová mazanina (pozn.2) 75 cementový potěr, pevnostní třídy C25F, vyztuž KARI síť R5/0/0 při spodním povrchu, stykování přes 2 oka separace PE fólie pro lité podlahy kladena s přesahem, lepena ve spojích proti průniku záměsové vody, vytažena nad dilatační pásek tepelná izolace podlahový XPS pro vyšší zatížení rampa: 120mm, schodiště 180mm 120 podlahové desky z extrudovaného polystyrenu, pevnost 300 kpa (% stlačení), λd=0,038 W/mK, vrchní hydroizolace SBS modifikovaný asfaltový pás tl. mm s vložkou z PE rohože (pozn.6) spodní hydroizolace SBS modifikovaný asfaltový pás tl. mm s vložkou ze skelné tkaniny (pozn.6) SBS modifikovaný asfaltový pás s vložkou z PE rohože, vrchní strana D = 1,9 x 11 m2/s SBS modifikovaný asfaltový pás s vložkou ze skelné tkaniny, vrchní strana D = 1, x 11 m2/s asfaltový penetrační nátěr rychleschnoucí penetrační nátěr na bázi SBS modif. asfaltu pro použití za studena, typ dle požadavků výrobce hydroizolačních pásů podkladní beton vyztužený (pozn.7) podkladní beton 16/20 vyztužený KARI sítí R6/0/0 při horním i spodním povrchu stykování přes 2 oka stabilizační a vyrovnávací betonová vrstva 0 beton C8/ rostlý terén vyrovnaný povrch, reallizace výkopů za sucha 735 pozn.2: Skladba dilatovaná po obvodu, od všech svislých konstrukcí, a v prostoru dveří. Dělení na dilatační celky dle technických podkladů výrobce. pozn.6: Hydroizolace napojena vodotěsně na stávající hydroizolaci objektu A. pozn.7: Deska provázána výztuží se stávajícím podkladním betonem. ATELIER SAEM, s.r.o. Na Mlejnku 6/12, Praha Braník Stránka

11 SKLADBY PODHLEDŮ OBECNÉ POZNÁMKY: _Všechny materiály a výrobky budou použity a osazeny dle technických podkaldů výrobce včetně řešení detailů, skladeb a návazností. _Výrobky a materiály zahrnují i případné kotevní a spojovací prostředky a další potřebné příslušenství dle technických podkladů výrobce. ozn. PODHLED SDK ZAVĚŠENÝ tl. (mm) Požadované vlastnosti Poznámky dutina nad podhledem systémové závěsy SDK podhledu systémové rektifikovatelné závěsy, žárově zinkované, rozteč závěsů dle technických podkladů výrobce systémový dvouúrovňový nosný rošt SDK kce z profilů CD 30/60 (pozn.1) 60 pozinkované profily CD 30/60, včetně systémových spojek a kotvení, rozteč dle podkladů výrobce PD1 2x SDK deska tl.12,5mm 25 2x sádrokartonová deska tl. 12,5mm ve vlhkých provozech s odolností (ve vlhkých provozech impregnované hyg. zázemí, úklidové komory) proti vlhkosti, včetně napojovacích a ukončovacích lišt, povrchová úprava: tmelení spojů, přebroušení a penetrace povrchu penetrace + malba 2x malba interiérová, barva RAL 9016 bílá 85 Konstrukce jako celek musí být navržena a provedena dle technických listů výrobce. ozn. PODHLED SDK SAMONOSNÝ D.17, D.19 tl. (mm) Požadované vlastnosti Poznámky dutina nad podhledem samonosný rošt SDK podhledu z CW 0mm (pozn.1) samonosný rošt z pozinkovaných profilů CW 0, v rastru dle 0 podkladu výrobce 2x SDK deska tl.12,5mm 25 2x sádrokartonová deska tl. 12,5mm ve vlhkých provozech s odolností PD2 (ve vlhkých provozech impregnované hyg. zázemí, úklidové komory) proti vlhkosti, včetně napojovacích a ukončovacích lišt, povrchová úprava: tmelení spojů, přebroušení a penetrace povrchu penetrace + malba 2x malba interiérová, barva RAL 9016 bílá 125 Konstrukce jako celek musí být navržena a provedena dle technických listů výrobce. ozn. PODHLED RASTROVÝ D.18, E.0 tl. (mm) Požadované vlastnosti Poznámky dutina nad podhledem systémové závěsy rastrového podhledu systémové rektifikovatelné závěsy, žárově zinkované, rozteč závěsů dle technických podkladů výrobce PD3 systémový nosný rošt rastrovéh podhledu skrytý 60 žárově zinkované systémové profily, skryté hrany roštu minerální kazety 600x600mm, vyjímatelné, na pero a drážku, minerální kazety 0 spárožez desek bude součástí výrobní dokumentace a bude předložen ke schválení 0 Konstrukce jako celek musí být navržena a provedena dle technických listů výrobce. ATELIER SAEM, s.r.o. Na Mlejnku 6/12, Praha Braník

12 VNITŘNÍ POVRCHY STĚN A STROPŮ OBECNÉ POZNÁMKY: _Všechny materiály a výrobky budou použity a osazeny dle technických podkladů výrobce včetně řešení detailů, skladeb a návazností. _Výrobky a materiály zahrnují i případné kotevní a spojovací prostředky, řešení těsnění, dilatací, a další potřebné příslušenství dle technických podkladů výrobce. ozn. STÁVAJÍCÍ POVRCHY tl.(mm) požadované vlastnosti poznámka P0 penetrace + malba 2x (pozn.1) malba interiérová, barva RAL dle studie barevnosti ozn. SÁDROVÉ OMÍTKY BEZ MALBY tl.(mm) požadované vlastnosti poznámka sádrová omítka Jednovrstvá sádrová strojově zpracovatelná omítka vnitřní omítka jako podklad pro s kletovaným povrchem pro interiéry, zrnitost do 0,7mm akustické obklady P01 spojovací můstek vyrovnání nasákavosti podkladu, zdrsnění velmi hladkých povrchů keramické zdivo / ŽB konstrukce (pozn.1) ozn. SÁDROVÉ OMÍTKY tl.(mm) požadované vlastnosti poznámka P02 penetrace + omyvatelná malba 2x omyvatelná paropropustná bezprašná silikátová malba RAL penetrace povrchu sádrová omítka Jednovrstvá sádrová strojově zpracovatelná omítka s kletovaným povrchem pro interiéry, zrnitost do 0,7mm spojovací můstek vyrovnání nasákavosti podkladu, zdrsnění velmi hladkých povrchů keramické zdivo / ŽB konstrukce (pozn.1) vnitřní omítka jako podklad pro akustické obklady ozn. SÁDROVÉ OMÍTKY OMYVATELNÝ NÁTĚR tl.(mm) požadované vlastnosti poznámka P03 penetrace + omyvatelný nátěr 2x omyvatelný otěruvzdorný nátěr odolný zvýšené vlhkosti + penetrace povrchu sádrová omítka Jednovrstvá sádrová strojově zpracovatelná omítka s kletovaným povrchem pro interiéry, zrnitost do 0,7mm spojovací můstek vyrovnání nasákavosti podkladu, zdrsnění velmi hladkých povrchů keramické zdivo / ŽB konstrukce (pozn.1) odstín dle studie barevnosti vnitřní omítka jako podklad pro akustické obklady ozn. KERAMICKÝ OBKLAD tl.(mm) požadované vlastnosti poznámka velkoformátový keramický slinutý obklad (pozn.2) slinutý rektifikovaný glazovaný keramický obklad, formát: 600x300mm, včetně řešení napojení a dilatací dle předpisu výrobce, keramizující spárovací hmota odstín dle studie barevnosti P0 flexibilní cementové lepidlo 5 tloušťka a materiál dle typu obkladu, lepidlo kategorie C2 penetrace (pozn.1) zvýšení přilnavosti podkladu, vyrovnání nasákavosti jádrová omítka Jednovrstvá jádrová vápenocementová strojově zpracovatelná spojovací můstek omítka, zvýšení přilnavosti zrnitost do podkladu, 2mm vyrovnání nasákavosti keramické zdivo (pozn.1) pozn.2: Hydroizolační stěrka vytažena mm na stěny, ve sprchových koutech a v prostorech zatížených stékající vodou na s.v. místnosti, aplikace min. ve dvou vrstvách, včetně těsnících pásek a mažet. 25 ozn. DOPLŇKOVÉ DŘEVĚNÉ KONSTRUKCE STŘECHY OBJEKT D tl. (mm) Požadované vlastnosti Poznámky povrchová úprava 2x transparentní nátěr na dřevo (pozn.2,3) transparentní nátěr na dřevo na bázi přírodních vosků a olejů, barevnost a povrchovou úpravu + celoplošné broušení tónovaný, omyvatelný, otěruvzdorný, odolný UV vzorkovat P05 vícecvrstvá dřevěná deska vícecvrstvá lepená deska ze dřeva tl. 27mm (6156) 27 27,0 ozn. POŽÁRNÍ OBKLAD NOSNÍK D.16 tl. (mm) Požadované vlastnosti Poznámky penetrace + omyvatelná malba 2x omyvatelná paropropustná bezprašná silikátová malba RAL penetrace povrchu tenkovrstvá sádrová stěrka 3 sádrová stěrka pro celoplošné stěrkování SDK desek P06 penetrace povrchu zpevnění a vyrovnání nasákavosti podkladu protipožární obklad ze speciálních SDK desek tl. 2x15mm (pozn.2) Sádrovláknité speciální protipožární desky pro konstrukce s 30 vysokou požární odolností. požární odolnost EI15DP1

13 ocelový nosník viz D.1.2. konstrukční část 33,0 pozn.2: Konstrukce jako celek musí být navržena a provedena dle technických listů výrobce tak, aby splnila požadovanou požární odolnost. ozn. OBKLAD ZDĚNÉ STĚNY OBJEKT D tl. (mm) Požadované vlastnosti Poznámky penetrace + omyvatelná malba 2x omyvatelná paropropustná bezprašná silikátová malba RAL penetrace povrchu tenkovrstvá sádrová stěrka 3 sádrová stěrka pro celoplošné stěrkování SDK desek penetrace povrchu zpevnění a vyrovnání nasákavosti podkladu P07 1x SDK deska tl. 12,5mm lepena na terče sádrového lepidla keramické zdivo (pozn.1) 20,0 17 sádrokartonová deska tl. 12,5mm (pro mokré provozy použít desky s odolností proti vlhkosti), lepena na terče sádrového lepidla, včetně napojovacích a ukončovacích lišt, povrchová úprava: tmelení spojů, přebroušení a penetrace povrchu pozn.2: Konstrukce jako celek musí být navržena a provedena dle technických listů výrobce tak, aby splnila požadovanou požární odolnost. ozn. OBKLAD NADPRAŽÍ HLAVNÍHO VSTUPU OBJEKT D tl. (mm) Požadované vlastnosti Poznámky penetrace + omyvatelná malba 2x omyvatelná paropropustná bezprašná silikátová malba RAL penetrace povrchu tenkovrstvá sádrová stěrka 3 sádrová stěrka pro celoplošné stěrkování SDK desek penetrace povrchu (pozn.1) zpevnění a vyrovnání nasákavosti podkladu 2x sádrokartonová deska tl. 12,5mm (pro mokré provozy P08 použít desky s odolností proti vlhkosti), včetně napojovacích a 2x SDK deska tl. 12,5mm 25 ukončovacích lišt, povrchová úprava: tmelení spojů, požární odolnost EI15 přebroušení a penetrace povrchu rošt z SDK profilů CD 60x27 na příponkách / CW 0 27 pozinkované profily CD 60x27, nebo CW 0 dřevěný panel tl. 62 / 12mm 62 velkoformátový masivní panel z křížem vrstveného masivního dřeva (CLT), viz D.1.2. konstrukční část 117,0 pozn.2: Konstrukce jako celek musí být navržena a provedena dle technických listů výrobce tak, aby splnila požadovanou požární odolnost.

14 AKUSTICKÉ OBKLADY STĚN A STROPŮ OBECNÉ POZNÁMKY: _Všechny materiály a výrobky budou použity a osazeny dle technických podkladů výrobce včetně řešení detailů, skladeb a návazností. _Výrobky a materiály zahrnují i případné kotevní a spojovací prostředky, řešení těsnění, dilatací, a další potřebné příslušenství dle technických podkladů výrobce. ozn. AKUSTICKÝ OBKLAD STĚN OBJEKT D D.15, D.16 tl. (mm) Požadované vlastnosti Poznámky keramické zdivo + omítka viz D P povrchy stěn a stropů rošt z hoblovaných dřevěných latí 50 x 30mm á 625 vysušené řezivo kvality S, impregnované ponorem ve výrobě 30 bezbarvou imregnací, hoblované dřevovláknitá akustická izolace desky z dřevovláknité izolace o objemové hmotnosti 160 kg/m3, třída reakce na oheň E, typ dle akustické studie AK1 dřevěný perforovaný akustický obklad z panelů formátu 625x5000mm (do výšky 1200mm deska bez perforace) (pozn.1) třívrstvá masivní dřevěná deska (SWP) s drážkovou perforací, směr drážek orientován ve svislém směru, skryté kotvení vruty, do výšky 1200mm od podlahy deska bez perforace, přechod zajištěn přechodovým dílem obkladu, typ dle akustické studie, spárožez desek bude součástí výrobní dokumentace a bude předložen ke schválení certifikovaný systém prefabrikovaných akust. panelů z třívrstvých dřevěných desek a dřevovláknité izolace vážený činitel zvukové pohltivosti aw=0,55, plošné hmotnosti 12,3 kg/m2 povrchová úprava 2x transparentní nátěr na dřevo (pozn.2,3) + celoplošné broušení 70 transparentní nátěr na dřevo na bázi přírodních vosků a olejů, tónovaný, omyvatelný, otěruvzdorný, odolný UV barevnost a povrchovou úpravu vzorkovat pozn.2: pozn.3: Konstrukce jako celek musí být navržena a provedena dle technických listů výrobce tak, aby splnila požadované akustické parametry. Před nátěrem bude dřevěná konstrukce kompletně přebroušena, vady vyspraveny a vytmeleny. Po vsáknutí nátěru vytírání suchou textilií nepoštící vlákna z důvodu proklreslení textury dřeva ozn. AKUSTICKÝ OBKLAD STĚN OBJEKT E E.06 tl. (mm) Požadované vlastnosti Poznámky keramické zdivo + omítka viz D P povrchy stěn a stropů akustická izolace z minerálních vláken tl. 50mm akusticky izolační desky ze skelných vláken, kašírované černou kašírovaná černou netkanou skelnou textilií netkanou skelnou textilií, hydrofobizované, reakce na oheň A1, 50 pevnost 30 kpa (% stlačení), λd=0,00 W/mK, kotvení šroubovací hmoždinky AK2 nosný rošt SDK z CW 50mm na příponkách + vzduchová dutina tkanina vlies 50 samonosný rošt z pozinkovaných profilů CW 50, v rastru dle podkladu výrobce absorpční sklovláknitá tkanina zabraňující propadnutí vláken minerálkní vlny nebo prachu certifikovaný systém akustické předstěny s minerální izolací, parametry dle akustické studie cementotřísková akustická deska s předvrtanými otvory 1250x625mm s finálním povrchem (pozn.1) 1 cementotřísková akustická deska tl.mm s finálním povrchem, s předvrtanými otvory prům. 12mm, reakce na oheň A2, kladena s mezerami, pro mechanicky namáhané povrchy, spárožez desek bude součástí výrobní dokumentace a bude předložen ke schválení, typ dle akustické studie, odstín dle studie barevnosti třída reakce na oheň A2 Konstrukce jako celek musí být navržena a provedena dle technických listů výrobce tak, aby splnila požadované akustické parametry. ozn. AKUSTICKÝ OBKLAD STROPU OBJEKT D D.15, D.16 tl. (mm) Požadované vlastnosti Poznámky dutý dřevěný panel viz D.1.2. konstrukční část rošt z hoblovaných dřevěných latí 50 x 30mm á 625 vysušené řezivo kvality S, impregnované ponorem ve výrobě 30 bezbarvou imregnací, hoblované dřevovláknitá akustická izolace desky z dřevovláknité izolace o objemové hmotnosti 160 kg/m3, třída reakce na oheň E, typ dle akustické studie AK3 dřevěný perforovaný akustický obklad z panelů formátu 625x5000mm (pozn.1) třívrstvá masivní dřevěná deska (SWP) s drážkovou perforací, směr drážek orientován ve svislém směru, skryté kotvení vruty, typ dle akustické studie, spárožez desek bude součástí výrobní dokumentace a bude předložen ke schválení certifikovaný systém prefabrikovaných akust. panelů z třívrstvých dřevěných desek a dřevovláknité izolace vážený činitel zvukové pohltivosti aw=0,55, plošné hmotnosti 12,3 kg/m2 povrchová úprava 2x transparentní nátěr na dřevo (pozn.2,3) + celoplošné broušení 70 transparentní nátěr na dřevo na bázi přírodních vosků a olejů, tónovaný, omyvatelný, otěruvzdorný, odolný UV barevnost a povrchovou úpravu vzorkovat pozn.2: pozn.3: Konstrukce jako celek musí být navržena a provedena dle technických listů výrobce tak, aby splnila požadované akustické parametry. Před nátěrem bude dřevěná konstrukce kompletně přebroušena, vady vyspraveny a vytmeleny. Po vsáknutí nátěru vytírání suchou textilií nepoštící vlákna z důvodu proklreslení textury dřeva

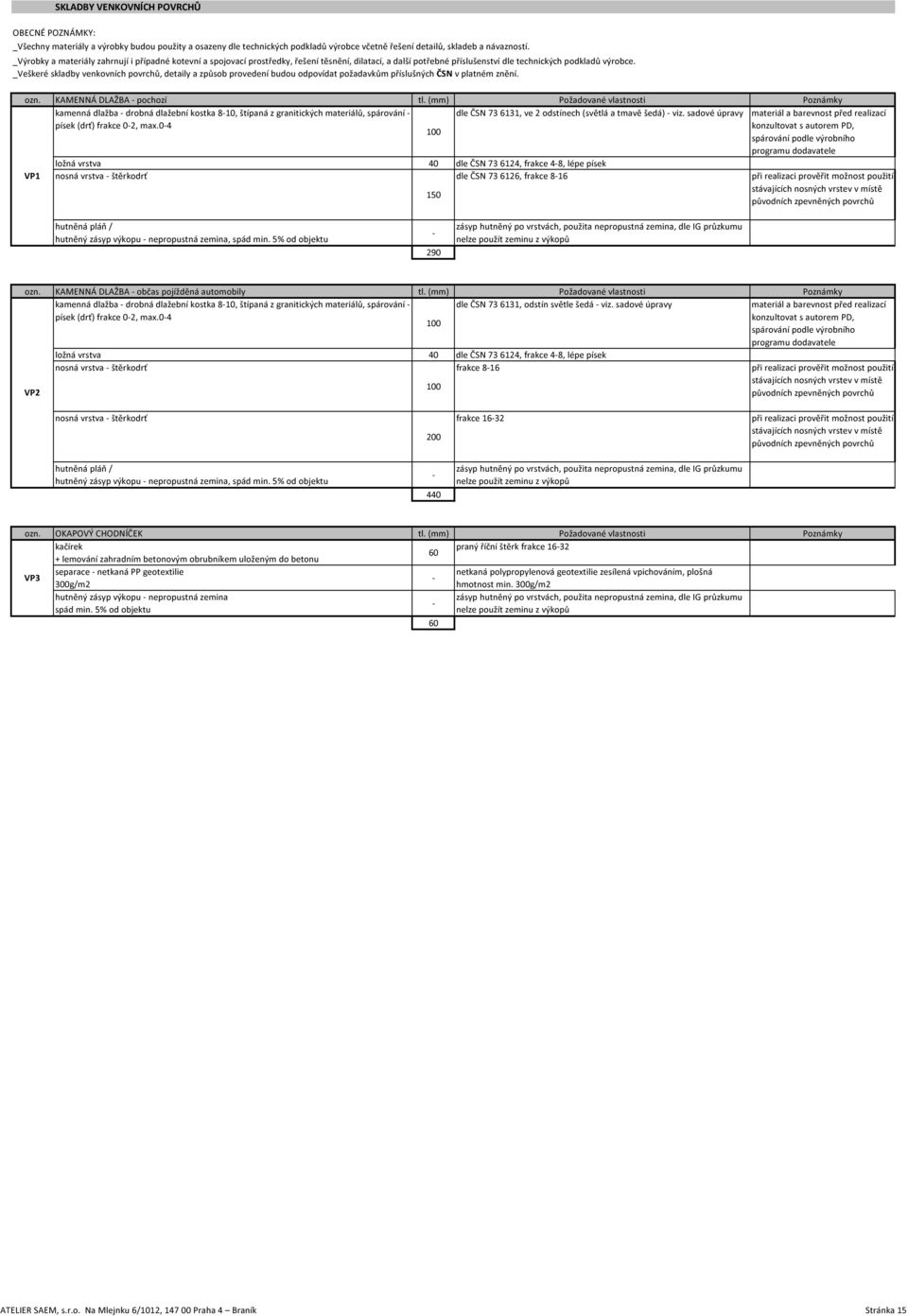

15 SKLADBY VENKOVNÍCH POVRCHŮ OBECNÉ POZNÁMKY: _Všechny materiály a výrobky budou použity a osazeny dle technických podkladů výrobce včetně řešení detailů, skladeb a návazností. _Výrobky a materiály zahrnují i případné kotevní a spojovací prostředky, řešení těsnění, dilatací, a další potřebné příslušenství dle technických podkladů výrobce. _Veškeré skladby venkovních povrchů, detaily a způsob provedení budou odpovídat požadavkům příslušných ČSN v platném znění. ozn. KAMENNÁ DLAŽBA pochozí tl. (mm) Požadované vlastnosti Poznámky kamenná dlažba drobná dlažební kostka 8, štípaná z granitických materiálů, spárování dle ČSN , ve 2 odstínech (světlá a tmavě šedá) viz. sadové úpravy materiál a barevnost před realizací písek (drť) frakce 02, max.0 konzultovat s autorem PD, 0 spárování podle výrobního programu dodavatele ložná vrstva 0 dle ČSN , frakce 8, lépe písek VP1 nosná vrstva štěrkodrť dle ČSN , frakce 816 při realizaci prověřit možnost použití stávajících nosných vrstev v místě původních zpevněných povrchů hutněná pláň / hutněný zásyp výkopu nepropustná zemina, spád min. 5% od objektu 290 zásyp hutněný po vrstvách, použita nepropustná zemina, dle IG průzkumu nelze použít zeminu z výkopů ozn. KAMENNÁ DLAŽBA občas pojížděná automobily tl. (mm) Požadované vlastnosti Poznámky kamenná dlažba drobná dlažební kostka 8, štípaná z granitických materiálů, spárování dle ČSN , odstín světle šedá viz. sadové úpravy materiál a barevnost před realizací písek (drť) frakce 02, max.0 konzultovat s autorem PD, 0 spárování podle výrobního programu dodavatele ložná vrstva 0 dle ČSN , frakce 8, lépe písek nosná vrstva štěrkodrť frakce 816 při realizaci prověřit možnost použití stávajících nosných vrstev v místě 0 VP2 původních zpevněných povrchů nosná vrstva štěrkodrť 200 frakce 1632 při realizaci prověřit možnost použití stávajících nosných vrstev v místě původních zpevněných povrchů hutněná pláň / hutněný zásyp výkopu nepropustná zemina, spád min. 5% od objektu 0 zásyp hutněný po vrstvách, použita nepropustná zemina, dle IG průzkumu nelze použít zeminu z výkopů ozn. OKAPOVÝ CHODNÍČEK tl. (mm) Požadované vlastnosti Poznámky kačírek praný říční štěrk frakce lemování zahradním betonovým obrubníkem uloženým do betonu separace netkaná PP geotextilie netkaná polypropylenová geotextilie zesílená vpichováním, plošná VP3 300g/m2 hmotnost min. 300g/m2 hutněný zásyp výkopu nepropustná zemina zásyp hutněný po vrstvách, použita nepropustná zemina, dle IG průzkumu spád min. 5% od objektu nelze použít zeminu z výkopů 60 ATELIER SAEM, s.r.o. Na Mlejnku 6/12, Praha Braník Stránka 15
