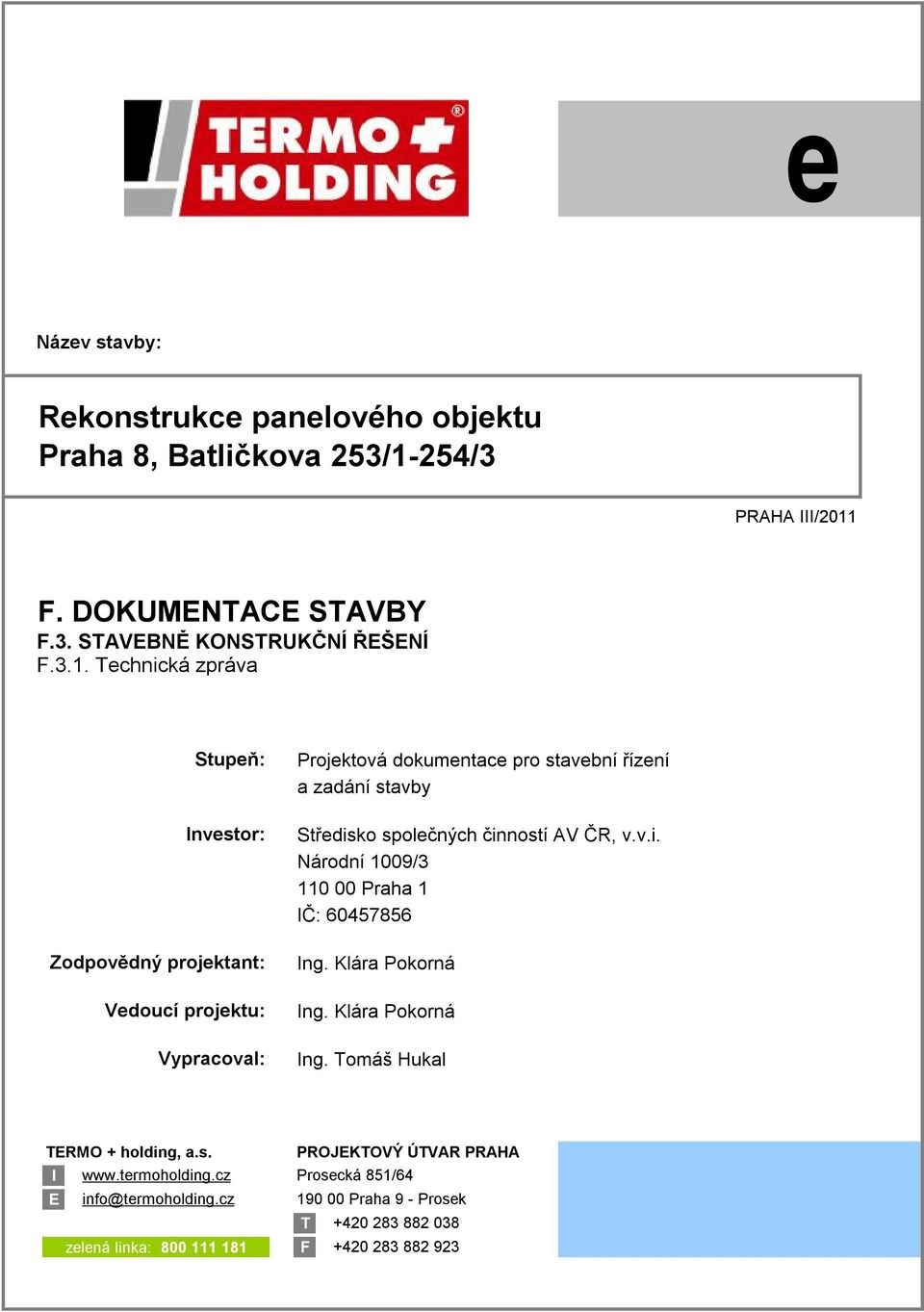

1 e Název stavby: Rekonstrukce panelového objektu Praha 8, Batličkova 253/1-254/3 PRAHA III/2011 F. DOKUMENTACE STAVBY F.3. STAVEBNĚ KONSTRUKČNÍ ŘEŠENÍ F.3.1. Technická zpráva Stupeň: Investor: Zodpovědný projektant: Vedoucí projektu: Vypracoval: Projektová dokumentace pro stavební řízení a zadání stavby Středisko společných činností AV ČR, v.v.i. Národní 1009/ Praha 1 IČ: Ing. Klára Pokorná Ing. Klára Pokorná Ing. Tomáš Hukal TERMO + holding, a.s. PROJEKTOVÝ ÚTVAR PRAHA I Prosecká 851/64 E info@termoholding.cz Praha 9 - Prosek T zelená linka: F

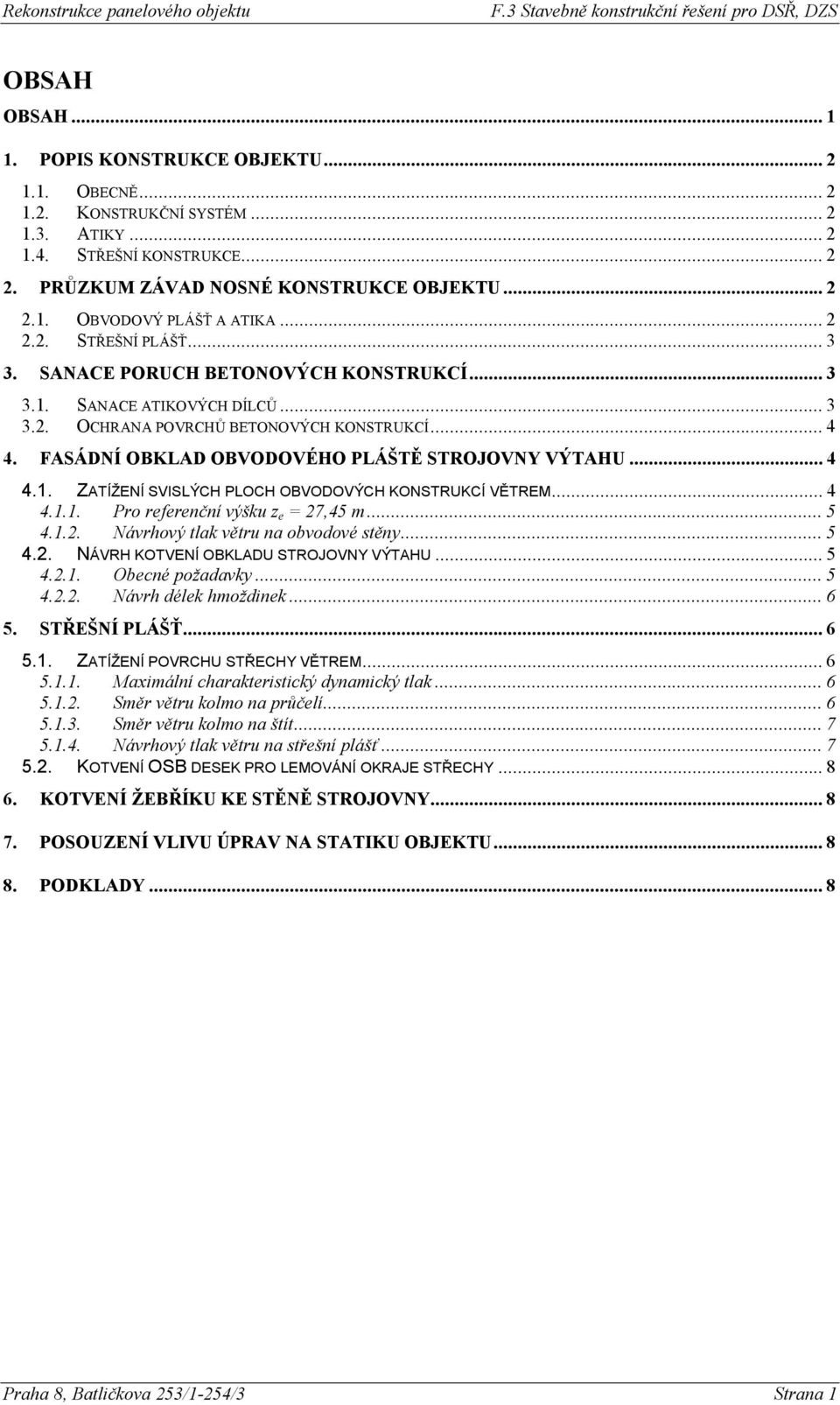

2 OBSAH OBSAH POPIS KONSTRUKCE OBJEKTU OBECNĚ KONSTRUKČNÍ SYSTÉM ATIKY STŘEŠNÍ KONSTRUKCE PRŮZKUM ZÁVAD NOSNÉ KONSTRUKCE OBJEKTU OBVODOVÝ PLÁŠŤ A ATIKA STŘEŠNÍ PLÁŠŤ SANACE PORUCH BETONOVÝCH KONSTRUKCÍ SANACE ATIKOVÝCH DÍLCŮ OCHRANA POVRCHŮ BETONOVÝCH KONSTRUKCÍ FASÁDNÍ OBKLAD OBVODOVÉHO PLÁŠTĚ STROJOVNY VÝTAHU ZATÍŽENÍ SVISLÝCH PLOCH OBVODOVÝCH KONSTRUKCÍ VĚTREM Pro referenční výšku z e = 27,45 m Návrhový tlak větru na obvodové stěny NÁVRH KOTVENÍ OBKLADU STROJOVNY VÝTAHU Obecné požadavky Návrh délek hmoždinek STŘEŠNÍ PLÁŠŤ ZATÍŽENÍ POVRCHU STŘECHY VĚTREM Maximální charakteristický dynamický tlak Směr větru kolmo na průčelí Směr větru kolmo na štít Návrhový tlak větru na střešní plášť KOTVENÍ OSB DESEK PRO LEMOVÁNÍ OKRAJE STŘECHY KOTVENÍ ŽEBŘÍKU KE STĚNĚ STROJOVNY POSOUZENÍ VLIVU ÚPRAV NA STATIKU OBJEKTU PODKLADY... 8 Praha 8, Batličkova 253/1-254/3 Strana 1

3 1. POPIS KONSTRUKCE OBJEKTU 1.1. Obecně Rekonstruovaný panelový objekt 253/1 254/3 Batličkova, Praha 8, je dům s 62 bytovými jednotkami, má půdorysné rozměry 38,23 x 15,48 m, největší výšku atiky 24,68 m nad úrovní terénu, má plochou dvouplášťovou střechu. Dům má 8 bytových nadzemních podlaží a jedno polozapuštěné podlaží suterénní, je tvořen jedním dilatačním celkem o dvou sekcích, každá o jednom hlavním a jednom vedlejším vstupu. Dům byl postaven v roce Hlavní vstupy do objektu jsou situovány na jižním průčelí objektu v úrovni 1.NP. Vedlejší vstupy jsou na severním průčelí v úrovni mezipodesty mezi 1.PP a 1.NP. Výšková úroveň hlavních vstupů je cca 1,2 m nad terénem. Vedlejší vstupy jsou v úrovni terénu Konstrukční systém Nosný systém soustavy LARSEN-NIELSEN se sestává z příčných a podélných stěn propojených stropní deskou, u které se předpokládá, že je nekonečně tuhá ve vlastní rovině. Modulová vzdálenost příčných nosných stěn je 2700 mm, 3600 mm a 4500 mm, konstrukční výška nadzemních bytových podlaží je 2800 mm Atiky Atikové dílce byly řešeny jako deskové dílce, v tloušťce 100 mm a byly rozděleny na podskupiny atik průčelních a atik štítových. Dílce byly vyztuženy sítěmi a vystrojeny kováním pro kotvení k budově Střešní konstrukce Konstrukce střechy je plochá dvouplášťová s provětrávanou vzduchovou vrstvou. 2. PRŮZKUM ZÁVAD NOSNÉ KONSTRUKCE OBJEKTU 2.1. Obvodový plášť a atika Plocha obvodových dílců: vlasové trhliny, mezerovitost nedostatečnou hutností betonu, místa pronikání srážkové vody k výztuži. Možná separace jednotlivých vrstev sendvičových dílců. Malá krycí vrstva výztuže. Ze statického hlediska dílce bez zjevných poruch. Hrany atikových dílců: lokální výlomy, hrany a rohy vnější betonové vrstvy po obvodě dílců. Styky obvodových dílců: trhliny a narušený beton v okolí horizontálních i vertikálních styků atikových dílců. Těsnění spár mezi dílci: lokální absence tmelení, pouze lokální dodatečné tmelení, vypěňování koncepčně otevřených (dvoustupňových) spár mezi obvodovými dílci. Ztráta Praha 8, Batličkova 253/1-254/3 Strana 2

4 elasticity tmele. Dekompresní dutiny byly ponechány, byla podpořena možnost odtoku vody ven ze spáry okapními klemp. profily. Geometrická nepřesnost: osazení atikových dílců 2.2. Střešní plášť Plocha střešního pláště: původní z doby výstavby doplněná v r pásem z mpvc. Nedostatečné vyspádování, lokální tvoření louží, boulí, zejména v návaznosti na prostupující konstrukce nad střešní rovinu. Dřevěné kompletizované dílce předpoklad: na spodní straně dílců dochází ke kondenzaci vodních par, která může skapávat i do tepelné izolace. Dílce jsou vlhkostí zdegradovány, mohlo dojít ke vzniku hnilob a rozšíření plísní. Tepelná izolace spodního pláště střechy předpoklad: provlhlá, neplní tepelně izolační funkci, nedostačující. Vzhledem k netěsnostem parotěsné zábrany dochází k průniku vlhkosti z interiéru objektu, dále lze předpokládat zvýšenou vlhkost průnikem vlhkosti netěsnostmi prostupujícími konstrukcemi střešní rovinou, resp. vzduchovou mezerou dále lze předpokládat zvýšenou vlhkost v provětrávané dutině střešního pláště i možnost skapávání kondenzátu z podhledu dřevěných kompletizovaných dílců. Klempířské konstrukce: původní z doby výstavby, počínající koroze nechráněných povrchů. 3. SANACE PORUCH BETONOVÝCH KONSTRUKCÍ Obecně je sanace zaměřena na zamezení koroze a případnou náhradu odhalené výztuže dílců a styků, reprofilaci porušených míst betonových dílců a styků, snížení teplotního namáhání konstrukce i dílců ochranným obkladem, zabránění vlivu vnějšího prostředí na povrch betonových konstrukcí (srážková voda, CO 2 ) ochranným nátěrem, zabránění zatékání do styků konstrukce, zajištění odtoku srážkové vody od konstrukce obnovou oplechování Sanace atikových dílců Pro zajištění dokonalého přilnutí reprofilačních malt se vyžaduje, aby betonový podklad byl zbaven cementového kalu a jiných méně pevných vrstev, volného nebo porušeného betonu, nečistot, separačních hmot, odlupujících se nátěrů a prachu po čištění plochy. Průměrná pevnost v tahu povrchových vrstev betonu musí být minimálně 1,5 MPa, přípustná minimální jednotlivá hodnota je 1,0 MPa. Tyto hodnoty musí být splněny jak před i po aplikaci reprofilačních malt. Veškerý trhlinami porušený a degradovaný neúnosný beton se odstraní mechanickým způsobem (osekáním). Viditelná, nebo po osekání odhalená výztuž se obnaží na každou stranu ve směru prutu ještě v délce 20 mm do nekorodující oblasti. V případě, že přední strana výztužné vložky je zkorodovaná přes polovinu svého povrchu, pak se musí výztužné vložky obnažit kolem celého obvodu a beton je nutno vysekat ještě do hloubky nejméně 10 mm za zadní stranu betonářské vložky. Obnažené výztužné pruty se dokonale očistí od všech zkorodovaných vrstev nejméně do šedého lesku otryskáním pískem. Pískováním se současně očistí povrch betonu v reprofilovaném místě od cementového kalu, lokálních zbytkových nepřídržných míst a otevře se struktura povrchu betonu pro dokonalé přilnutí reprofilačních malt. Praha 8, Batličkova 253/1-254/3 Strana 3

5 Pokud jsou výztužné pruty oslabeny korozí o více jak 25% své původní plochy (20% v případě, jsou-li poškozeny dva či více sousedních prutů) stupeň koroze výztuže Sk=3 až Sk=4, pak se zkorodované části výztuže nahradí pruty z betonářské oceli (R). Sanace poruch betonu a korodující výztuže betonových konstrukcí obvodového pláště včetně lodžií je dále popsána v technické zprávě stavební části Ochrana povrchů betonových konstrukcí Všechny povrchy betonových a železobetonových konstrukcí vystavených účinkům vnějšího prostředí budou opatřeny povrchovou úpravou pro ochranu proti negativním účinkům vnějšího prostředí. 4. FASÁDNÍ OBKLAD OBVODOVÉHO PLÁŠTĚ STROJOVNY VÝTAHU Na plochách, vyznačených ve výkresech bude proveden kontaktní tepelně izolační obklad zateplovacím bezcementovým systémem s tepelnou izolací z fasádního stabilizovaného pěnového polystyrénu a s izolací z fasádní minerální vlny. V tomto projektu je uvažován mechanicky kotvený zateplovací systém s doplňkovou lepicí hmotou Zatížení svislých ploch obvodových konstrukcí větrem Zatížení tlakem (sáním) větru je určeno dle ČSN EN Eurokód 1: Zatížení konstrukcí Část 1-4: Obecná zatížení Zatížení větrem. Větrná oblast II. Kategorie terénu III. Výchozí základní rychlost větru: v b,0 = 25 m/s Součinitel směru větru: c dir = 1,0 Součinitel ročního období: c season = 1,0 Základní rychlost větru: v b = c dir *c season *v b,0 = 1,0*1,0*25 = 25 m/s Základní dynamický tlak: q b = 0,5*ρ*v b 2 = 0,5*1,25*25 2 = 390,6 N/m 2 Kategorie terénu III: Minimální výška: z min = 5 m Parametr drsnosti terénu: z 0 = 0,3 m Součinitel terénu: k r = 0,22 Součinitel orografie: c O = 1,0 Součinitel turbulence: k I = 1,0 Rozměry domu: Šířka (štítu) L = 15,48 m Délka B = 57,13 m Výška atiky nad terénem h = 24,68 m Výška strojovny výtahu -//- h = 27,45 m Praha 8, Batličkova 253/1-254/3 Strana 4

6 Pro referenční výšku z e = 27,45 m Součinitel drsnosti terénu: c r (z e ) = k r *ln(z e /z 0 ) = 0,22*ln(27,45/0,3) = 0,994 Střední rychlost větru: v m (z e ) = c r (z e )*c O *v b = 0,994*1,0*25 = 24,84 m/s Intenzita turbulence: I v (z e ) = (k r *v b *k I )/v m (z e ) = (0,22*25*1,0)/24,84 = 0,221 Maximální charakteristický dynamický tlak: q p (z e ) = [1+7*I v (z e )]*0,5*ρ*v m 2 (z e ) = [1+7*0,221]*0,5*1,25*24,84 2 = 983,3 N/m Návrhový tlak větru na obvodové stěny pásmo q p (z e ) c pe W E,K γ Q W E,D [kn/m 2 ] [1] [kn/m 2 ] [1] [kn/m 2 ] Strojovna 0,9791-1,2-1,180 1,5-1, Návrh kotvení obkladu strojovny výtahu Obecné požadavky Požadavky na podklad a technologii lepení a kotvení desek tepelné izolace jsou uvedeny v ČSN Provádění vnějších tepelně izolačních kompozitních systémů (ETICS). Současně budou splněny požadavky technologického předpisu použitého vnějšího kontaktního bezcementového zateplovacího systému. Vlastní tíhu výztužných vrstev, tenkovrstvé omítky a izolačních desek a smykové namáhání od vynucených přetvoření obkladu tepelnými a jinými účinky musí s dostatečnou bezpečností přenést podklad a lepidlo, kterými jsou desky přilepeny k podkladu. Podklad musí být očištěn, odmaštěn, vyrovnán a musí mít parametry dle ČSN a technologického předpisu použitého vnějšího kontaktního zateplovacího systému (nejmenší pevnost v tahu povrchových vrstev alespoň 80 kpa, doporučená průměrná hodnota pevnosti v tahu povrchových vrstev a soudržnosti podkladu nejméně 200 kpa). Nepřídržná místa povrchové vrstvy (povrchové úpravy a povrchu podkladu) je nutno odstranit a v případě potřeby vyrovnat hmotou s prokazatelně zaručenou soudržností větší než 250 kpa. Vzhledem k možnému lokálnímu porušení přilnavosti podkladu (starých povrchových úprav) musí být obklad dle ČSN a všech technologických předpisů mechanicky přikotven fasádními talířovými hmoždinkami na plné lokální zatížení sáním větru v daném místě fasády. Pro dodatečné mechanické kotvení lepených izolačních desek se použijí systémové plastové talířové hmoždinky mající platný certifikát pro kotvení tepelně izolačních kontaktních systémů a současně certifikované pro použití v zvoleném vnějším tepelně izolačním kontaktním systému. Výpočtová únosnost navržených hmoždinek se porovná s výpočtovým zatížením v tahu od sání větru. Vzhledem k vypočteným hodnotám sání větru musí mít použité hmoždinky charakteristickou únosnost v tahu nejméně 600 N. Typ, počet a způsob osazení musí vyhovovat certifikátu a technologickému předpisu použitého vnějšího kontaktního zateplovacího systému. V každém místě zateplovaných ploch je nutno přesně znát druh podkladní konstrukce a tloušťku povrchové úpravy. Toto ověření dodavatel zajistí provedením potřebných sond. Praha 8, Batličkova 253/1-254/3 Strana 5

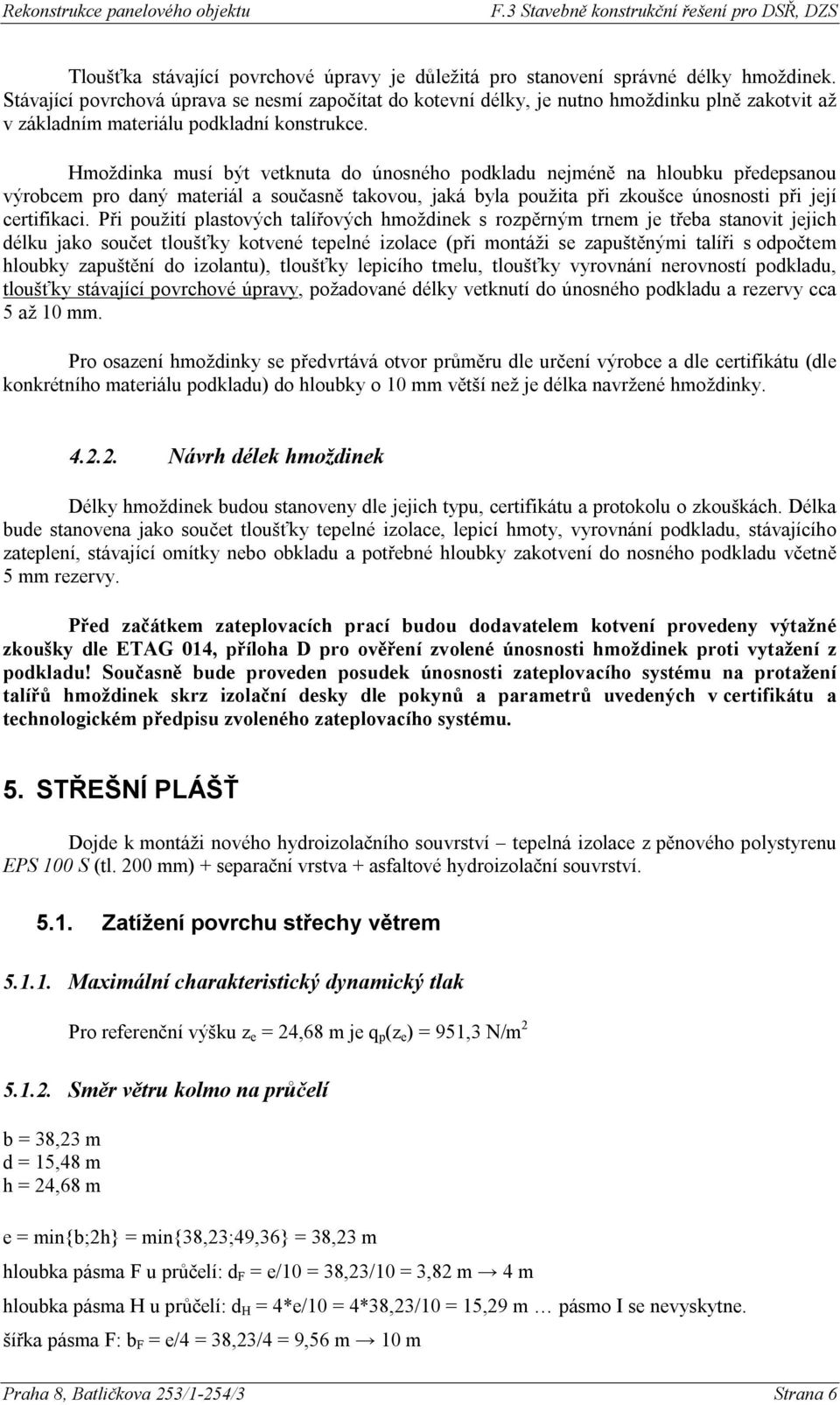

7 Tloušťka stávající povrchové úpravy je důležitá pro stanovení správné délky hmoždinek. Stávající povrchová úprava se nesmí započítat do kotevní délky, je nutno hmoždinku plně zakotvit až v základním materiálu podkladní konstrukce. Hmoždinka musí být vetknuta do únosného podkladu nejméně na hloubku předepsanou výrobcem pro daný materiál a současně takovou, jaká byla použita při zkoušce únosnosti při její certifikaci. Při použití plastových talířových hmoždinek s rozpěrným trnem je třeba stanovit jejich délku jako součet tloušťky kotvené tepelné izolace (při montáži se zapuštěnými talíři s odpočtem hloubky zapuštění do izolantu), tloušťky lepicího tmelu, tloušťky vyrovnání nerovností podkladu, tloušťky stávající povrchové úpravy, požadované délky vetknutí do únosného podkladu a rezervy cca 5 až 10 mm. Pro osazení hmoždinky se předvrtává otvor průměru dle určení výrobce a dle certifikátu (dle konkrétního materiálu podkladu) do hloubky o 10 mm větší než je délka navržené hmoždinky Návrh délek hmoždinek Délky hmoždinek budou stanoveny dle jejich typu, certifikátu a protokolu o zkouškách. Délka bude stanovena jako součet tloušťky tepelné izolace, lepicí hmoty, vyrovnání podkladu, stávajícího zateplení, stávající omítky nebo obkladu a potřebné hloubky zakotvení do nosného podkladu včetně 5 mm rezervy. Před začátkem zateplovacích prací budou dodavatelem kotvení provedeny výtažné zkoušky dle ETAG 014, příloha D pro ověření zvolené únosnosti hmoždinek proti vytažení z podkladu! Současně bude proveden posudek únosnosti zateplovacího systému na protažení talířů hmoždinek skrz izolační desky dle pokynů a parametrů uvedených v certifikátu a technologickém předpisu zvoleného zateplovacího systému. 5. STŘEŠNÍ PLÁŠŤ Dojde k montáži nového hydroizolačního souvrství tepelná izolace z pěnového polystyrenu EPS 100 S (tl. 200 mm) + separační vrstva + asfaltové hydroizolační souvrství Zatížení povrchu střechy větrem Maximální charakteristický dynamický tlak Pro referenční výšku z e = 24,68 m je q p (z e ) = 951,3 N/m Směr větru kolmo na průčelí b = 38,23 m d = 15,48 m h = 24,68 m e = min{b;2h} = min{38,23;49,36} = 38,23 m hloubka pásma F u průčelí: d F = e/10 = 38,23/10 = 3,82 m 4 m hloubka pásma H u průčelí: d H = 4*e/10 = 4*38,23/10 = 15,29 m pásmo I se nevyskytne. šířka pásma F: b F = e/4 = 38,23/4 = 9,56 m 10 m Praha 8, Batličkova 253/1-254/3 Strana 6

8 Směr větru kolmo na štít b = 15,48 m d = 57,13 m h = 24,68 m e = min{b;2h} = min{15,48;49,36} = 15,48 m hloubka pásma F u štítu: d F = e/10 = 15,48/10 = 1,55 m 1,6 m šířka pásma F: b F = e/4 = 15,48/4 = 3,87 m 3,9 m Schéma rozmístění pásem Návrhový tlak větru na střešní plášť pásmo q p (z e ) c pe W E,K γ Q W E,D [kn/m 2 ] [1] [kn/m 2 ] [1] [kn/m 2 ] F 0,9513-2,5-2,378 1,5-3,567 G 0,9513-2,0-1,903 1,5-2,854 H 0,9513-1,2-1,142 1,5-1,712 Strojovna 0,9833-2,5-2,458 1,5-3,687 Praha 8, Batličkova 253/1-254/3 Strana 7

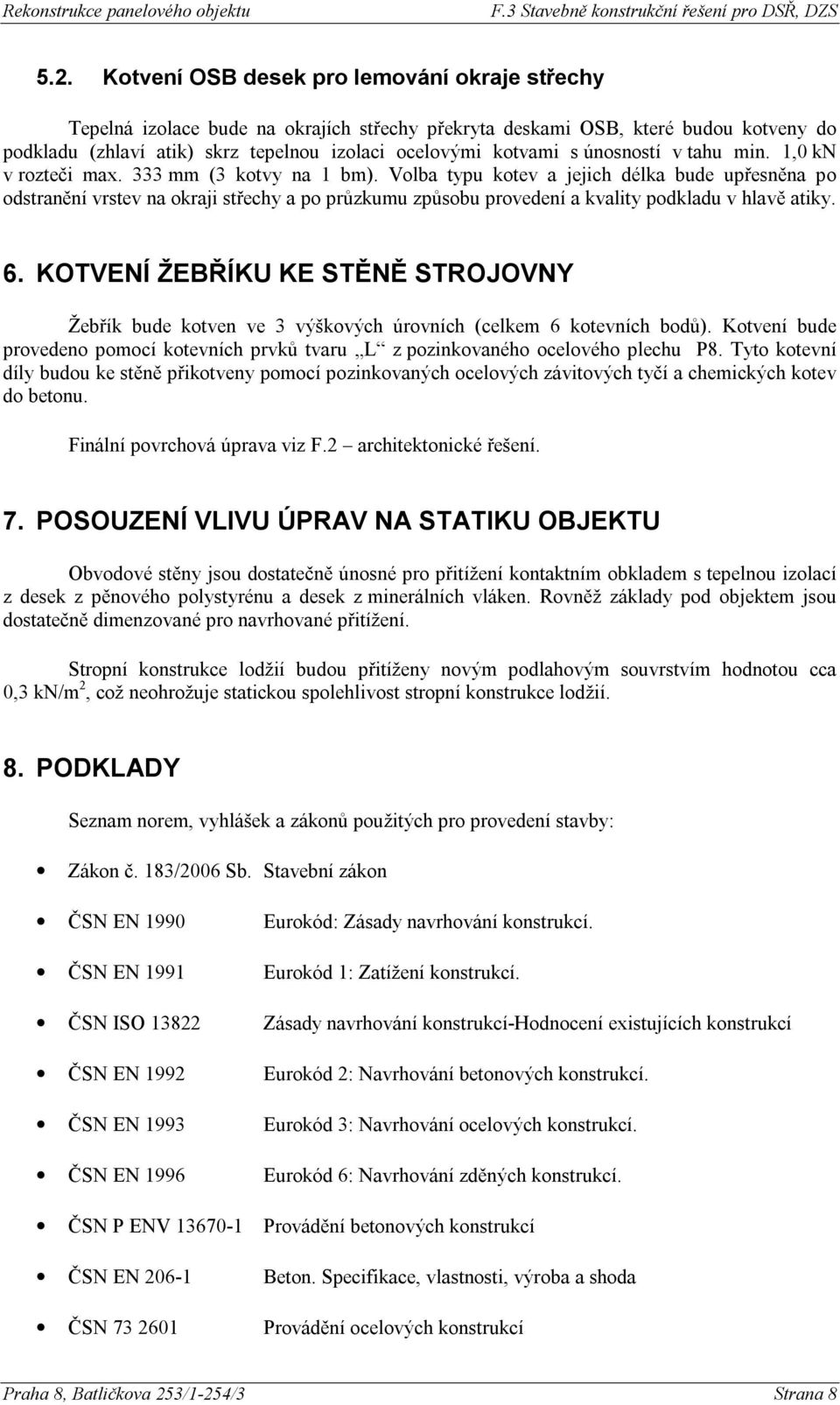

9 5.2. Kotvení OSB desek pro lemování okraje střechy Tepelná izolace bude na okrajích střechy překryta deskami OSB, které budou kotveny do podkladu (zhlaví atik) skrz tepelnou izolaci ocelovými kotvami s únosností v tahu min. 1,0 kn v rozteči max. 333 mm (3 kotvy na 1 bm). Volba typu kotev a jejich délka bude upřesněna po odstranění vrstev na okraji střechy a po průzkumu způsobu provedení a kvality podkladu v hlavě atiky. 6. KOTVENÍ ŽEBŘÍKU KE STĚNĚ STROJOVNY Žebřík bude kotven ve 3 výškových úrovních (celkem 6 kotevních bodů). Kotvení bude provedeno pomocí kotevních prvků tvaru L z pozinkovaného ocelového plechu P8. Tyto kotevní díly budou ke stěně přikotveny pomocí pozinkovaných ocelových závitových tyčí a chemických kotev do betonu. Finální povrchová úprava viz F.2 architektonické řešení. 7. POSOUZENÍ VLIVU ÚPRAV NA STATIKU OBJEKTU Obvodové stěny jsou dostatečně únosné pro přitížení kontaktním obkladem s tepelnou izolací z desek z pěnového polystyrénu a desek z minerálních vláken. Rovněž základy pod objektem jsou dostatečně dimenzované pro navrhované přitížení. Stropní konstrukce lodžií budou přitíženy novým podlahovým souvrstvím hodnotou cca 0,3 kn/m 2, což neohrožuje statickou spolehlivost stropní konstrukce lodžií. 8. PODKLADY Seznam norem, vyhlášek a zákonů použitých pro provedení stavby: Zákon č. 183/2006 Sb. Stavební zákon ČSN EN 1990 Eurokód: Zásady navrhování konstrukcí. ČSN EN 1991 Eurokód 1: Zatížení konstrukcí. ČSN ISO Zásady navrhování konstrukcí-hodnocení existujících konstrukcí ČSN EN 1992 Eurokód 2: Navrhování betonových konstrukcí. ČSN EN 1993 Eurokód 3: Navrhování ocelových konstrukcí. ČSN EN 1996 Eurokód 6: Navrhování zděných konstrukcí. ČSN P ENV Provádění betonových konstrukcí ČSN EN Beton. Specifikace, vlastnosti, výroba a shoda ČSN Provádění ocelových konstrukcí Praha 8, Batličkova 253/1-254/3 Strana 8

10 ČSN Zhotovovanie tenkostenných oceľových konštrukcií ČSN EN Provádění ocelových a hliníkových konstrukcí Část 1: Požadavky na posouzení shody konstrukčních dílců. ČSN EN Provádění ocelových a hliníkových konstrukcí Část 2: Technické požadavky na ocelové konstrukce. ČSN Provádění vnějších tepelně izolačních kompozitních systémů (ETICS) ČSN Ochranná zábradlí. ČSN EN ISO 1461 Zinkové povlaky nanášené žárově ponorem na ocelové a litinové výrobky - Specifikace a zkušební metody. Použitá literatura: Sborník montovaných konstrukčních systémů pro bytovou výstavbu používaných v ČSSR, Ing. J. Novák, Praha 1969 Hořejší J., Šafka J.: Statické tabulky, SNTL, Praha 1988 Wald F. + kolektiv: Prvky ocel. konstrukcí - Příklady podle Eurokódů, ČVUT 1998 Studnička J., Holický M.: Ocelové konstrukce 20-Zatížení staveb, ČVUT 1999 Wald F.: Ocelové konstrukce 10-Tabulky, ČVUT 1999 Wald F.: Ocelové konstrukce 10-Normy, ČVUT 1999 Studnička J., Holický M.: Ocelové konstrukce 20 - Zatížení staveb, ČVUT 1999 Komplexní regenerace nosné konstrukce panel. domů v soustavě LARSEN - NIELSEN, Praha 2000 V Praze, III/2011 Vypracoval: Technická kontrola: Ing. Tomáš Hukal Ing. Klára Pokorná Praha 8, Batličkova 253/1-254/3 Strana 9
