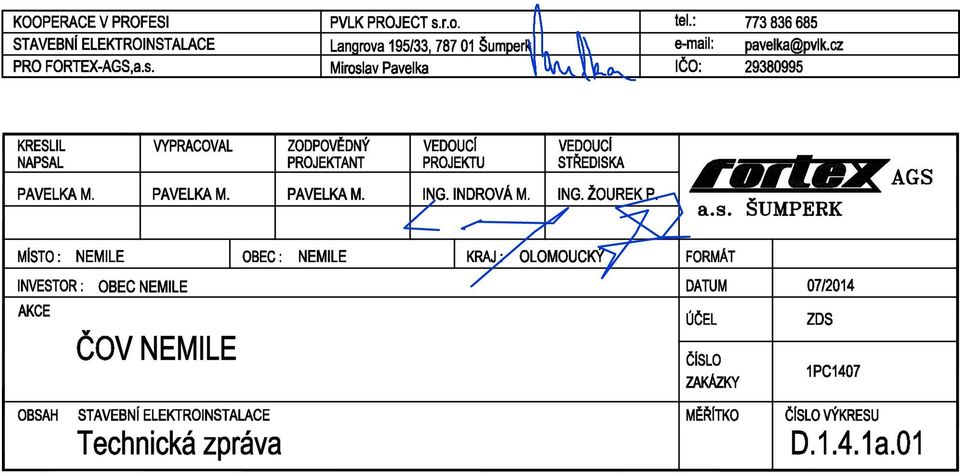

. ČOV Nemile Dokument Technická zpráva SO/PS D Stavební elektroinstalace Vypracoval Miroslav Pavelka Investor Obec Nemile Datum 07/2014

Transkript

1

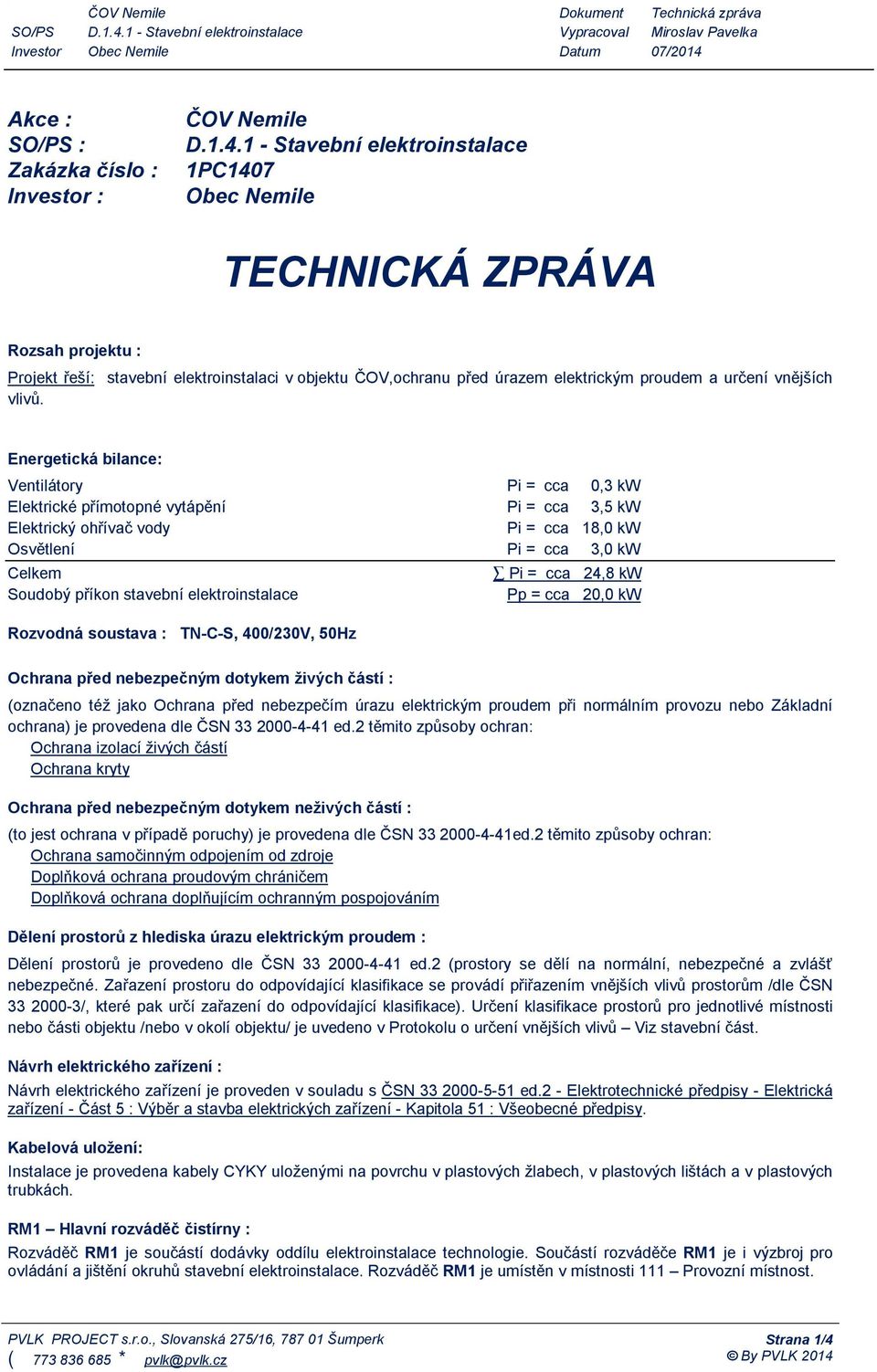

2 Akce : SO/PS : Zakázka číslo : Investor : ČOV Nemile D Stavební elektroinstalace 1PC1407 Obec Nemile TECHNICKÁ ZPRÁVA Rozsah projektu : Projekt řeší: stavební elektroinstalaci v objektu ČOV,ochranu před úrazem elektrickým proudem a určení vnějších vlivů. Energetická bilance: Ventilátory Pi = cca 0,3 kw Elektrické přímotopné vytápění Pi = cca 3,5 kw Elektrický ohřívač vody Pi = cca 18,0 kw Osvětlení Pi = cca 3,0 kw Celkem Pi = cca 24,8 kw Soudobý příkon stavební elektroinstalace Pp = cca 20,0 kw Rozvodná soustava : TN-C-S, 400/230V, 50Hz Ochrana před nebezpečným dotykem živých částí : (označeno též jako Ochrana před nebezpečím úrazu elektrickým proudem při normálním provozu nebo Základní ochrana) je provedena dle ČSN ed.2 těmito způsoby ochran: Ochrana izolací živých částí Ochrana kryty Ochrana před nebezpečným dotykem neživých částí : (to jest ochrana v případě poruchy) je provedena dle ČSN ed.2 těmito způsoby ochran: Ochrana samočinným odpojením od zdroje Doplňková ochrana proudovým chráničem Doplňková ochrana doplňujícím ochranným pospojováním Dělení prostorů z hlediska úrazu elektrickým proudem : Dělení prostorů je provedeno dle ČSN ed.2 (prostory se dělí na normální, nebezpečné a zvlášť nebezpečné. Zařazení prostoru do odpovídající klasifikace se provádí přiřazením vnějších vlivů prostorům /dle ČSN /, které pak určí zařazení do odpovídající klasifikace). Určení klasifikace prostorů pro jednotlivé místnosti nebo části objektu /nebo v okolí objektu/ je uvedeno v Protokolu o určení vnějších vlivů Viz stavební část. Návrh elektrického zařízení : Návrh elektrického zařízení je proveden v souladu s ČSN ed.2 - Elektrotechnické předpisy - Elektrická zařízení - Část 5 : Výběr a stavba elektrických zařízení - Kapitola 51 : Všeobecné předpisy. Kabelová uložení: Instalace je provedena kabely CYKY uloženými na povrchu v plastových žlabech, v plastových lištách a v plastových trubkách. RM1 Hlavní rozváděč čistírny : Rozváděč RM1 je součástí dodávky oddílu elektroinstalace technologie. Součástí rozváděče RM1 je i výzbroj pro ovládání a jištění okruhů stavební elektroinstalace. Rozváděč RM1 je umístěn v místnosti 111 Provozní místnost. PVLK PROJECT s.r.o., Slovanská 275/16, Šumperk Strana 1/4

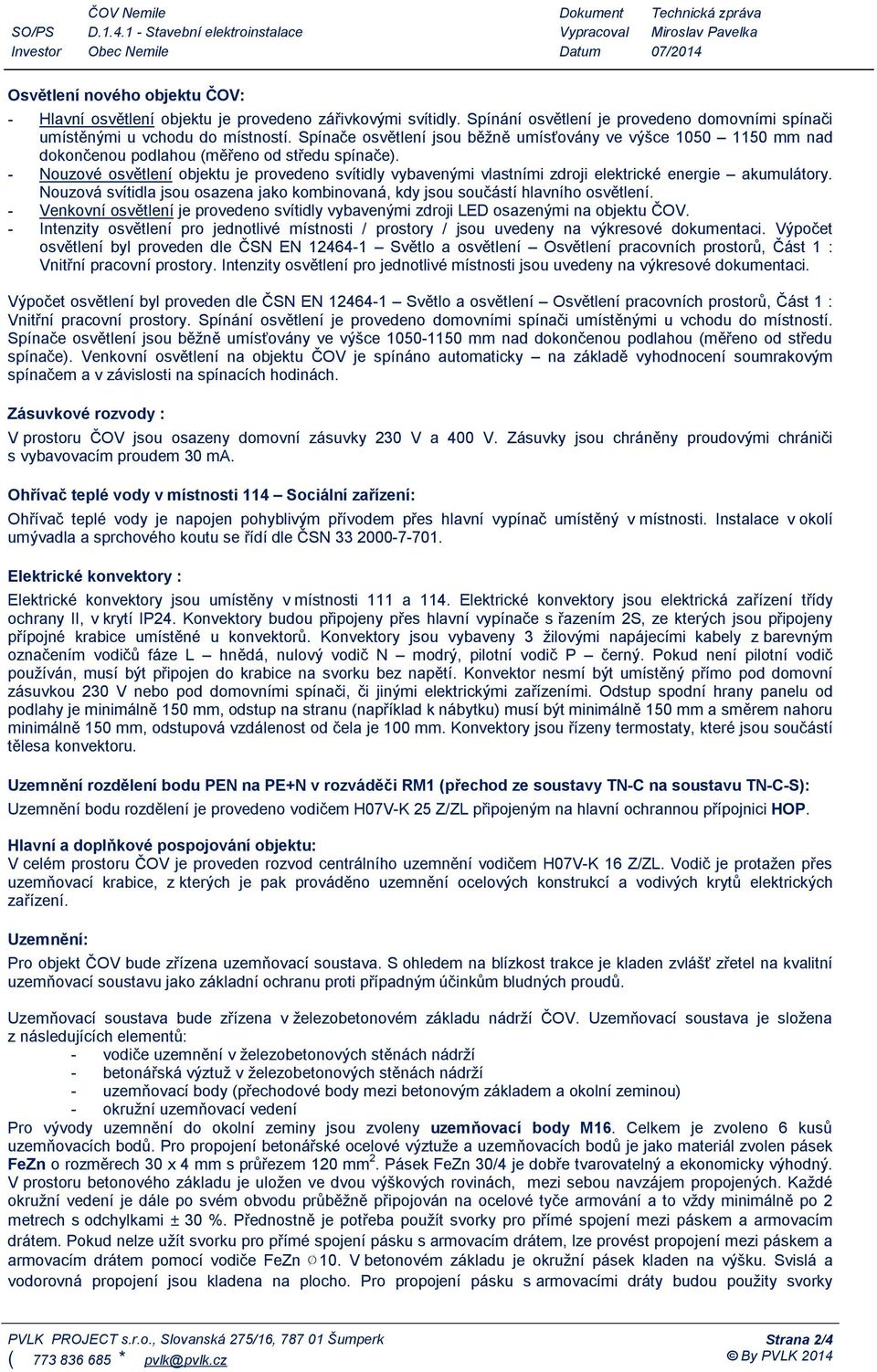

3 Osvětlení nového objektu ČOV: - Hlavní osvětlení objektu je provedeno zářivkovými svítidly. Spínání osvětlení je provedeno domovními spínači umístěnými u vchodu do místností. Spínače osvětlení jsou běžně umísťovány ve výšce mm nad dokončenou podlahou (měřeno od středu spínače). - Nouzové osvětlení objektu je provedeno svítidly vybavenými vlastními zdroji elektrické energie akumulátory. Nouzová svítidla jsou osazena jako kombinovaná, kdy jsou součástí hlavního osvětlení. - Venkovní osvětlení je provedeno svítidly vybavenými zdroji LED osazenými na objektu ČOV. - Intenzity osvětlení pro jednotlivé místnosti / prostory / jsou uvedeny na výkresové dokumentaci. Výpočet osvětlení byl proveden dle ČSN EN Světlo a osvětlení Osvětlení pracovních prostorů, Část 1 : Vnitřní pracovní prostory. Intenzity osvětlení pro jednotlivé místnosti jsou uvedeny na výkresové dokumentaci. Výpočet osvětlení byl proveden dle ČSN EN Světlo a osvětlení Osvětlení pracovních prostorů, Část 1 : Vnitřní pracovní prostory. Spínání osvětlení je provedeno domovními spínači umístěnými u vchodu do místností. Spínače osvětlení jsou běžně umísťovány ve výšce mm nad dokončenou podlahou (měřeno od středu spínače). Venkovní osvětlení na objektu ČOV je spínáno automaticky na základě vyhodnocení soumrakovým spínačem a v závislosti na spínacích hodinách. Zásuvkové rozvody : V prostoru ČOV jsou osazeny domovní zásuvky 230 V a 400 V. Zásuvky jsou chráněny proudovými chrániči s vybavovacím proudem 30 ma. Ohřívač teplé vody v místnosti 114 Sociální zařízení: Ohřívač teplé vody je napojen pohyblivým přívodem přes hlavní vypínač umístěný v místnosti. Instalace v okolí umývadla a sprchového koutu se řídí dle ČSN Elektrické konvektory : Elektrické konvektory jsou umístěny v místnosti 111 a 114. Elektrické konvektory jsou elektrická zařízení třídy ochrany II, v krytí IP24. Konvektory budou připojeny přes hlavní vypínače s řazením 2S, ze kterých jsou připojeny přípojné krabice umístěné u konvektorů. Konvektory jsou vybaveny 3 žilovými napájecími kabely z barevným označením vodičů fáze L hnědá, nulový vodič N modrý, pilotní vodič P černý. Pokud není pilotní vodič používán, musí být připojen do krabice na svorku bez napětí. Konvektor nesmí být umístěný přímo pod domovní zásuvkou 230 V nebo pod domovními spínači, či jinými elektrickými zařízeními. Odstup spodní hrany panelu od podlahy je minimálně 150 mm, odstup na stranu (například k nábytku) musí být minimálně 150 mm a směrem nahoru minimálně 150 mm, odstupová vzdálenost od čela je 100 mm. Konvektory jsou řízeny termostaty, které jsou součástí tělesa konvektoru. Uzemnění rozdělení bodu PEN na PE+N v rozváděči RM1 (přechod ze soustavy TN-C na soustavu TN-C-S): Uzemnění bodu rozdělení je provedeno vodičem H07V-K 25 Z/ZL připojeným na hlavní ochrannou přípojnici HOP. Hlavní a doplňkové pospojování objektu: V celém prostoru ČOV je proveden rozvod centrálního uzemnění vodičem H07V-K 16 Z/ZL. Vodič je protažen přes uzemňovací krabice, z kterých je pak prováděno uzemnění ocelových konstrukcí a vodivých krytů elektrických zařízení. Uzemnění: Pro objekt ČOV bude zřízena uzemňovací soustava. S ohledem na blízkost trakce je kladen zvlášť zřetel na kvalitní uzemňovací soustavu jako základní ochranu proti případným účinkům bludných proudů. Uzemňovací soustava bude zřízena v železobetonovém základu nádrží ČOV. Uzemňovací soustava je složena z následujících elementů: - vodiče uzemnění v železobetonových stěnách nádrží - betonářská výztuž v železobetonových stěnách nádrží - uzemňovací body (přechodové body mezi betonovým základem a okolní zeminou) - okružní uzemňovací vedení Pro vývody uzemnění do okolní zeminy jsou zvoleny uzemňovací body M16. Celkem je zvoleno 6 kusů uzemňovacích bodů. Pro propojení betonářské ocelové výztuže a uzemňovacích bodů je jako materiál zvolen pásek FeZn o rozměrech 30 x 4 mm s průřezem 120 mm 2. Pásek FeZn 30/4 je dobře tvarovatelný a ekonomicky výhodný. V prostoru betonového základu je uložen ve dvou výškových rovinách, mezi sebou navzájem propojených. Každé okružní vedení je dále po svém obvodu průběžně připojován na ocelové tyče armování a to vždy minimálně po 2 metrech s odchylkami ±30 %. Přednostně je potřeba použít svorky pro přímé spojení mezi páskem a armovacím drátem. Pokud nelze užít svorku pro přímé spojení pásku s armovacím drátem, lze provést propojení mezi páskem a armovacím drátem pomocí vodiče FeZn 10. V betonovém základu je okružní pásek kladen na výšku. Svislá a vodorovná propojení jsou kladena na plocho. Pro propojení pásku s armovacími dráty budou použity svorky PVLK PROJECT s.r.o., Slovanská 275/16, Šumperk Strana 2/4

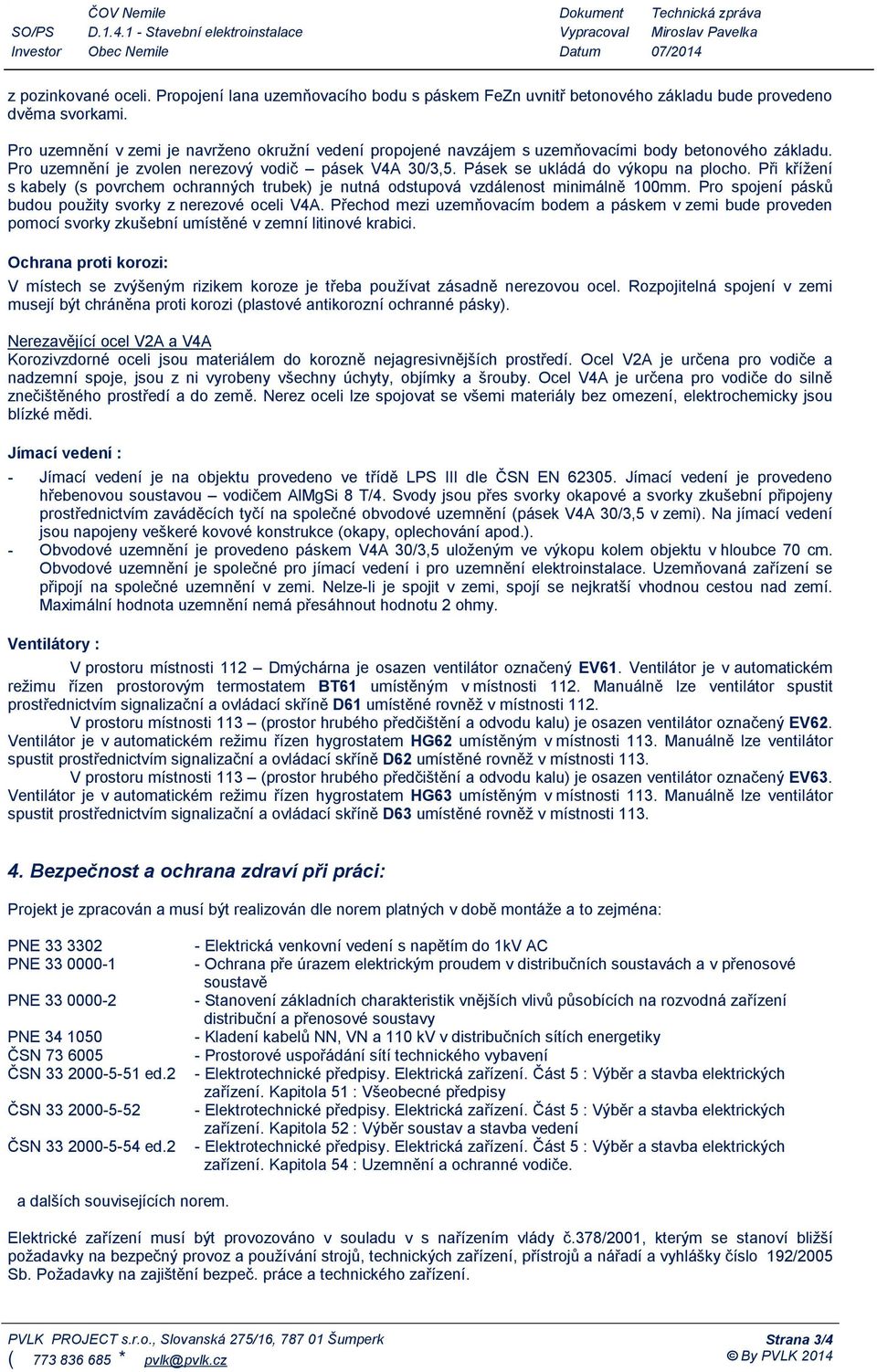

4 z pozinkované oceli. Propojení lana uzemňovacího bodu s páskem FeZn uvnitř betonového základu bude provedeno dvěma svorkami. Pro uzemnění v zemi je navrženo okružní vedení propojené navzájem s uzemňovacími body betonového základu. Pro uzemnění je zvolen nerezový vodič pásek V4A 30/3,5. Pásek se ukládá do výkopu na plocho. Při křížení s kabely (s povrchem ochranných trubek) je nutná odstupová vzdálenost minimálně 100mm. Pro spojení pásků budou použity svorky z nerezové oceli V4A. Přechod mezi uzemňovacím bodem a páskem v zemi bude proveden pomocí svorky zkušební umístěné v zemní litinové krabici. Ochrana proti korozi: V místech se zvýšeným rizikem koroze je třeba používat zásadně nerezovou ocel. Rozpojitelná spojení v zemi musejí být chráněna proti korozi (plastové antikorozní ochranné pásky). Nerezavějící ocel V2A a V4A Korozivzdorné oceli jsou materiálem do korozně nejagresivnějších prostředí. Ocel V2A je určena pro vodiče a nadzemní spoje, jsou z ni vyrobeny všechny úchyty, objímky a šrouby. Ocel V4A je určena pro vodiče do silně znečištěného prostředí a do země. Nerez oceli lze spojovat se všemi materiály bez omezení, elektrochemicky jsou blízké mědi. Jímací vedení : - Jímací vedení je na objektu provedeno ve třídě LPS III dle ČSN EN Jímací vedení je provedeno hřebenovou soustavou vodičem AlMgSi 8 T/4. Svody jsou přes svorky okapové a svorky zkušební připojeny prostřednictvím zaváděcích tyčí na společné obvodové uzemnění (pásek V4A 30/3,5 v zemi). Na jímací vedení jsou napojeny veškeré kovové konstrukce (okapy, oplechování apod.). - Obvodové uzemnění je provedeno páskem V4A 30/3,5 uloženým ve výkopu kolem objektu v hloubce 70 cm. Obvodové uzemnění je společné pro jímací vedení i pro uzemnění elektroinstalace. Uzemňovaná zařízení se připojí na společné uzemnění v zemi. Nelze-li je spojit v zemi, spojí se nejkratší vhodnou cestou nad zemí. Maximální hodnota uzemnění nemá přesáhnout hodnotu 2 ohmy. Ventilátory : V prostoru místnosti 112 Dmýchárna je osazen ventilátor označený EV61. Ventilátor je v automatickém režimu řízen prostorovým termostatem BT61 umístěným v místnosti 112. Manuálně lze ventilátor spustit prostřednictvím signalizační a ovládací skříně D61 umístěné rovněž v místnosti 112. V prostoru místnosti 113 (prostor hrubého předčištění a odvodu kalu) je osazen ventilátor označený EV62. Ventilátor je v automatickém režimu řízen hygrostatem HG62 umístěným v místnosti 113. Manuálně lze ventilátor spustit prostřednictvím signalizační a ovládací skříně D62 umístěné rovněž v místnosti 113. V prostoru místnosti 113 (prostor hrubého předčištění a odvodu kalu) je osazen ventilátor označený EV63. Ventilátor je v automatickém režimu řízen hygrostatem HG63 umístěným v místnosti 113. Manuálně lze ventilátor spustit prostřednictvím signalizační a ovládací skříně D63 umístěné rovněž v místnosti Bezpečnost a ochrana zdraví při práci: Projekt je zpracován a musí být realizován dle norem platných v době montáže a to zejména: PNE PNE PNE PNE ČSN ČSN ed.2 ČSN ČSN ed.2 - Elektrická venkovní vedení s napětím do 1kV AC - Ochrana pře úrazem elektrickým proudem v distribučních soustavách a v přenosové soustavě - Stanovení základních charakteristik vnějších vlivů působících na rozvodná zařízení distribuční a přenosové soustavy - Kladení kabelů NN, VN a 110 kv v distribučních sítích energetiky - Prostorové uspořádání sítí technického vybavení zařízení. Kapitola 51 : Všeobecné předpisy zařízení. Kapitola 52 : Výběr soustav a stavba vedení zařízení. Kapitola 54 : Uzemnění a ochranné vodiče. a dalších souvisejících norem. Elektrické zařízení musí být provozováno v souladu v s nařízením vlády č.378/2001, kterým se stanoví bližší požadavky na bezpečný provoz a používání strojů, technických zařízení, přístrojů a nářadí a vyhlášky číslo 192/2005 Sb. Požadavky na zajištění bezpeč. práce a technického zařízení. PVLK PROJECT s.r.o., Slovanská 275/16, Šumperk Strana 3/4

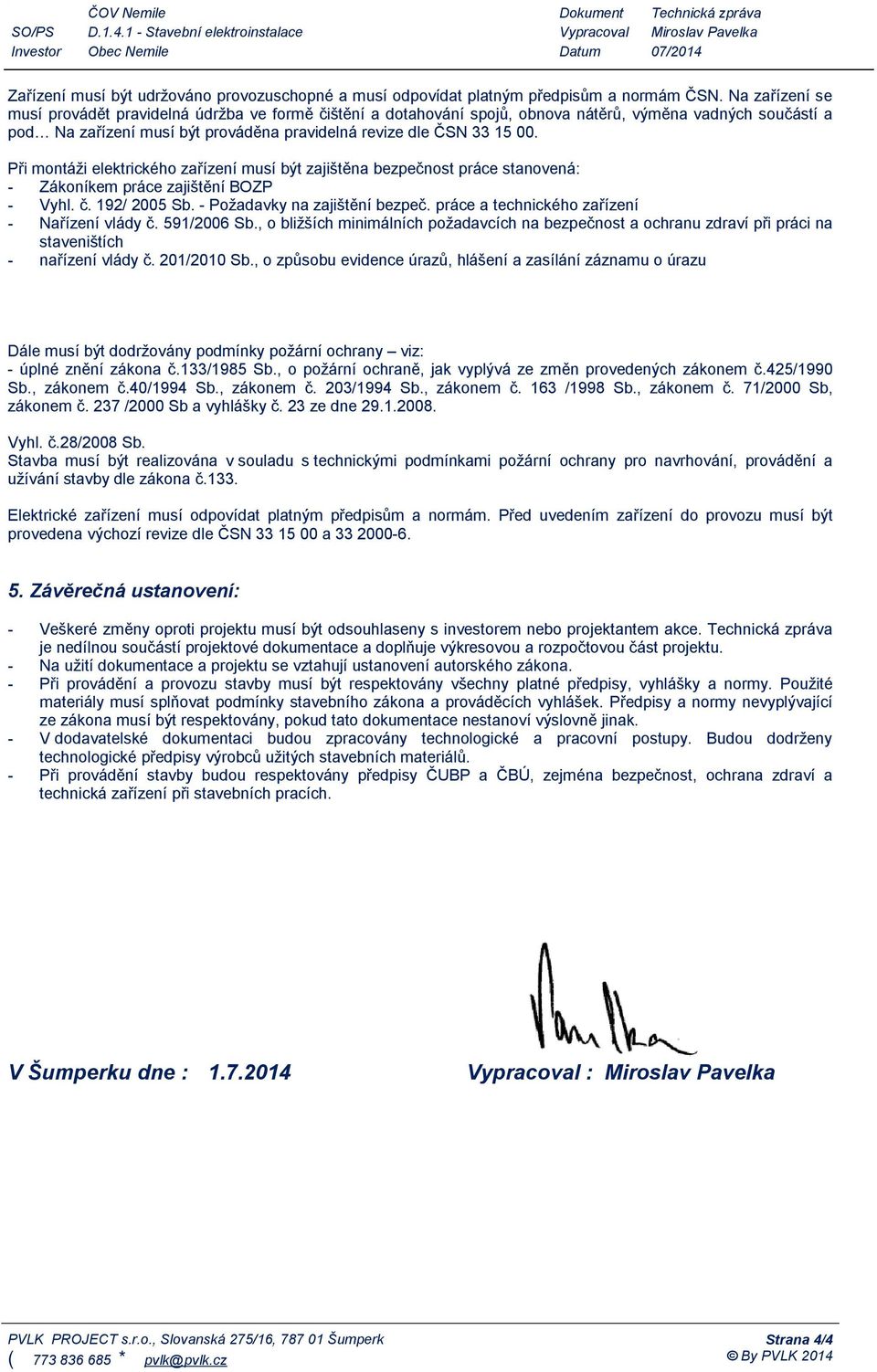

5 Zařízení musí být udržováno provozuschopné a musí odpovídat platným předpisům a normám ČSN. Na zařízení se musí provádět pravidelná údržba ve formě čištění a dotahování spojů, obnova nátěrů, výměna vadných součástí a pod Na zařízení musí být prováděna pravidelná revize dle ČSN Při montáži elektrického zařízení musí být zajištěna bezpečnost práce stanovená: - Zákoníkem práce zajištění BOZP - Vyhl. č. 192/ 2005 Sb. - Požadavky na zajištění bezpeč. práce a technického zařízení - Nařízení vlády č. 591/2006 Sb., o bližších minimálních požadavcích na bezpečnost a ochranu zdraví při práci na staveništích - nařízení vlády č. 201/2010 Sb., o způsobu evidence úrazů, hlášení a zasílání záznamu o úrazu Dále musí být dodržovány podmínky požární ochrany viz: - úplné znění zákona č.133/1985 Sb., o požární ochraně, jak vyplývá ze změn provedených zákonem č.425/1990 Sb., zákonem č.40/1994 Sb., zákonem č. 203/1994 Sb., zákonem č. 163 /1998 Sb., zákonem č. 71/2000 Sb, zákonem č. 237 /2000 Sb a vyhlášky č. 23 ze dne Vyhl. č.28/2008 Sb. Stavba musí být realizována v souladu s technickými podmínkami požární ochrany pro navrhování, provádění a užívání stavby dle zákona č.133. Elektrické zařízení musí odpovídat platným předpisům a normám. Před uvedením zařízení do provozu musí být provedena výchozí revize dle ČSN a Závěrečná ustanovení: - Veškeré změny oproti projektu musí být odsouhlaseny s investorem nebo projektantem akce. Technická zpráva je nedílnou součástí projektové dokumentace a doplňuje výkresovou a rozpočtovou část projektu. - Na užití dokumentace a projektu se vztahují ustanovení autorského zákona. - Při provádění a provozu stavby musí být respektovány všechny platné předpisy, vyhlášky a normy. Použité materiály musí splňovat podmínky stavebního zákona a prováděcích vyhlášek. Předpisy a normy nevyplývající ze zákona musí být respektovány, pokud tato dokumentace nestanoví výslovně jinak. - V dodavatelské dokumentaci budou zpracovány technologické a pracovní postupy. Budou dodrženy technologické předpisy výrobců užitých stavebních materiálů. - Při provádění stavby budou respektovány předpisy ČUBP a ČBÚ, zejména bezpečnost, ochrana zdraví a technická zařízení při stavebních pracích. V Šumperku dne : Vypracoval : Miroslav Pavelka PVLK PROJECT s.r.o., Slovanská 275/16, Šumperk Strana 4/4
