ELEKTROINSTALACE. NOVOSTAVBA ROD.DOMU A.č. 1161/01/10 k.ú.unhošť, parc.č.226/7 Z.č DSP

Transkript

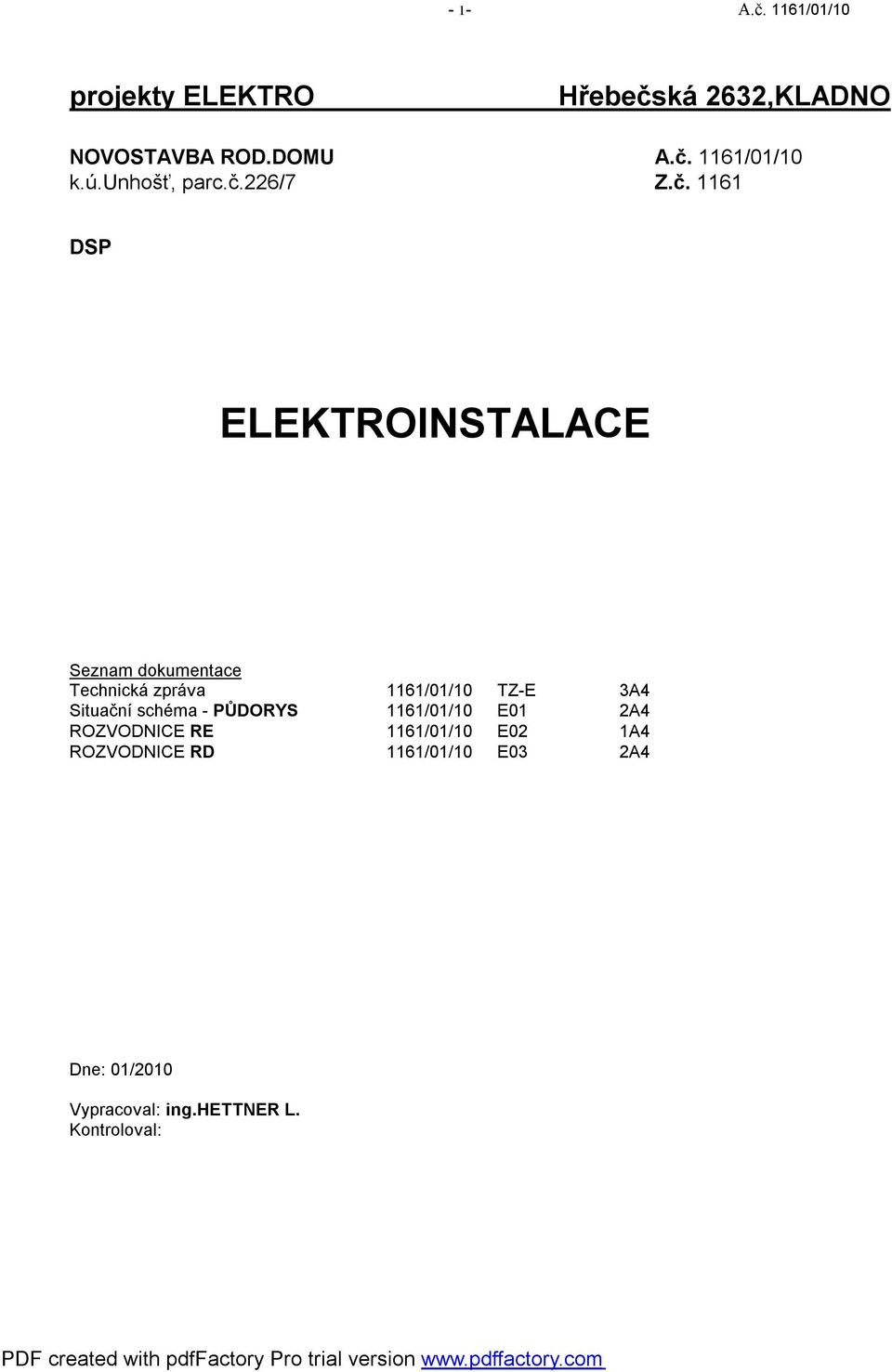

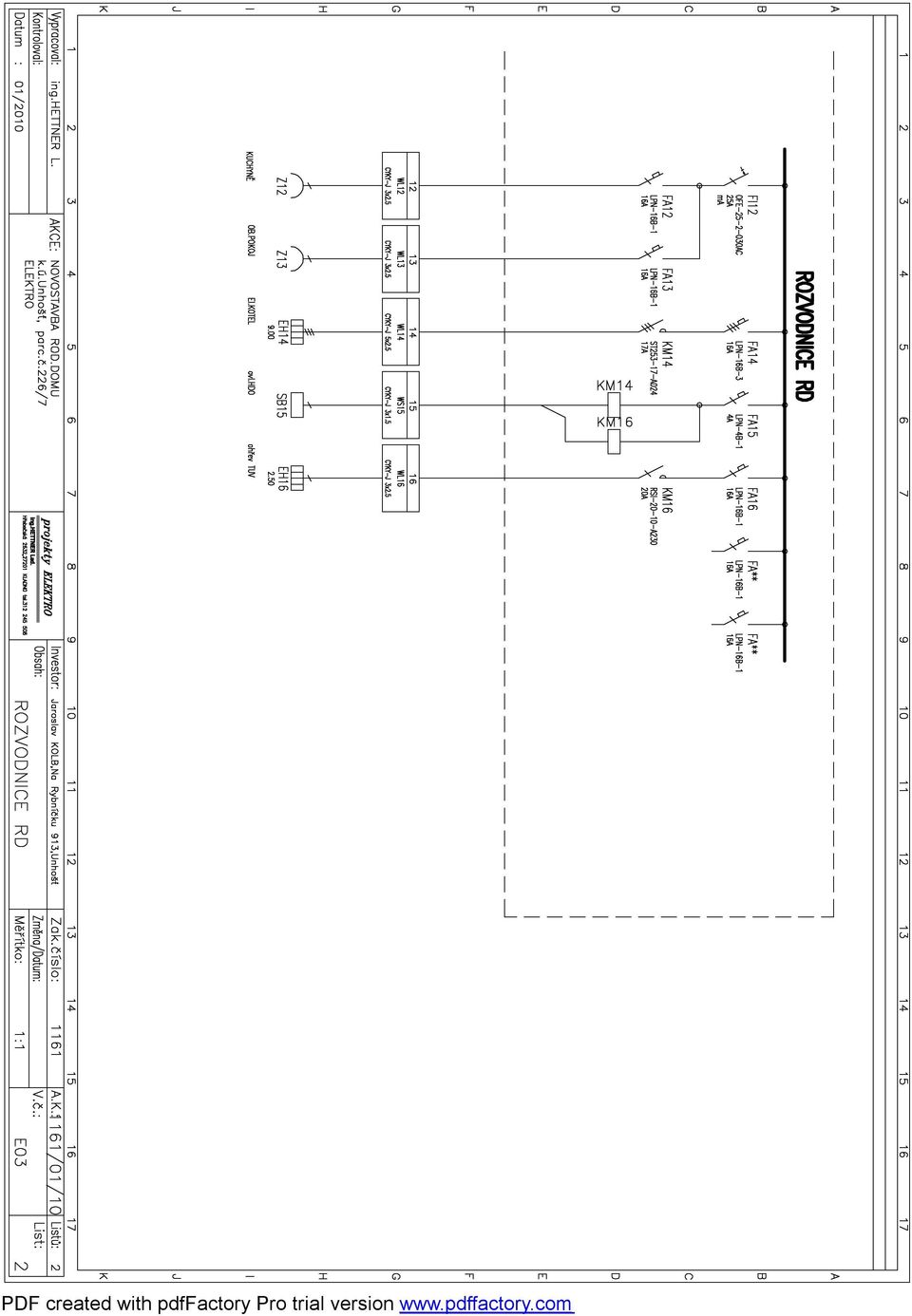

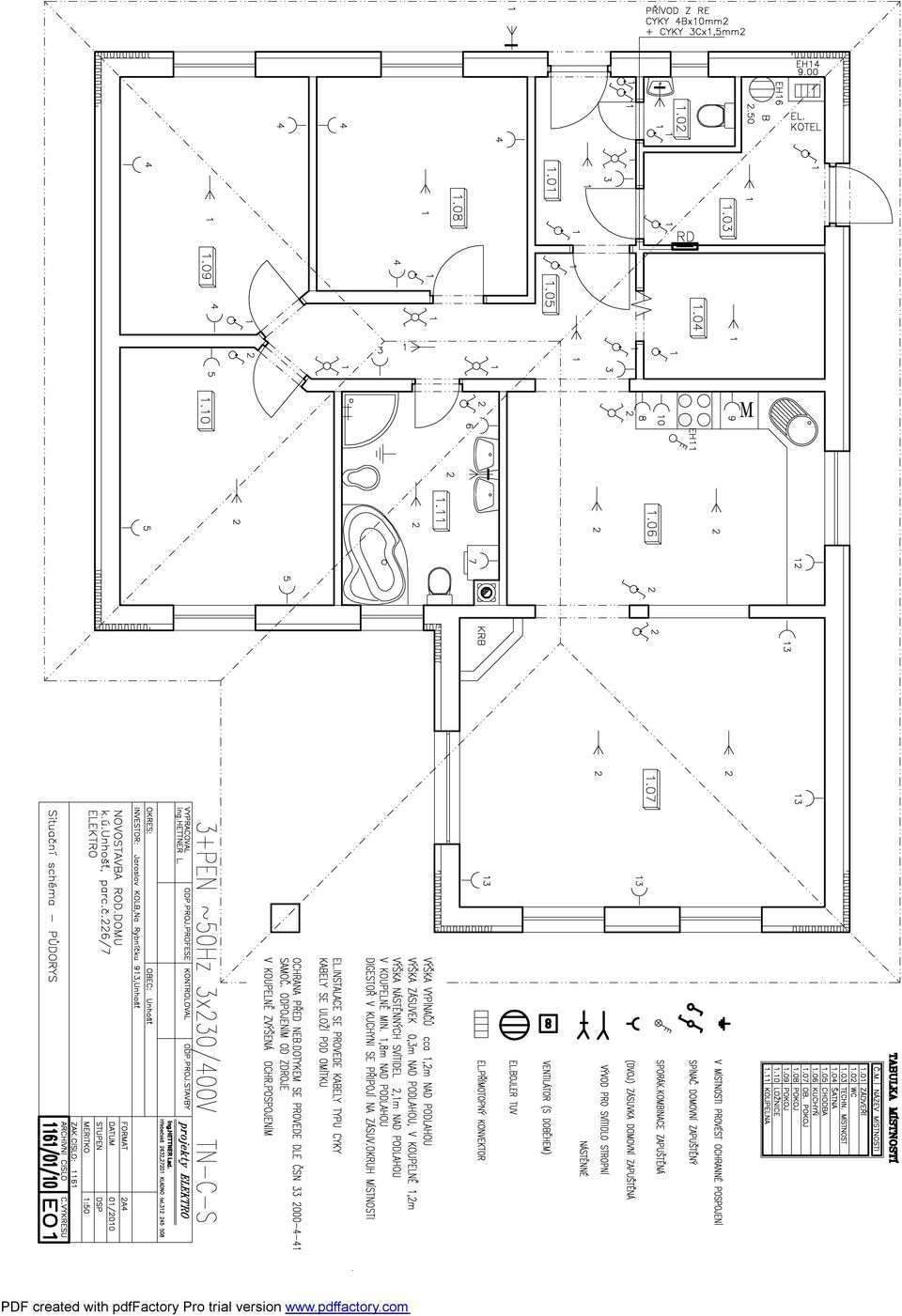

1 - 1- A.č. 1161/01/10 projekty ELEKTRO Hřebečská 2632,KLADNO NOVOSTAVBA ROD.DOMU A.č. 1161/01/10 k.ú.unhošť, parc.č.226/7 Z.č DSP ELEKTROINSTALACE Seznam dokumentace Technická zpráva 1161/01/10 TZ-E 3A4 Situační schéma - PŮDORYS 1161/01/10 E01 2A4 ROZVODNICE RE 1161/01/10 E02 1A4 ROZVODNICE RD 1161/01/10 E03 2A4 Dne: 01/2010 Vypracoval: ing.hettner L. Kontroloval: PDF created with pdffactory Pro trial version

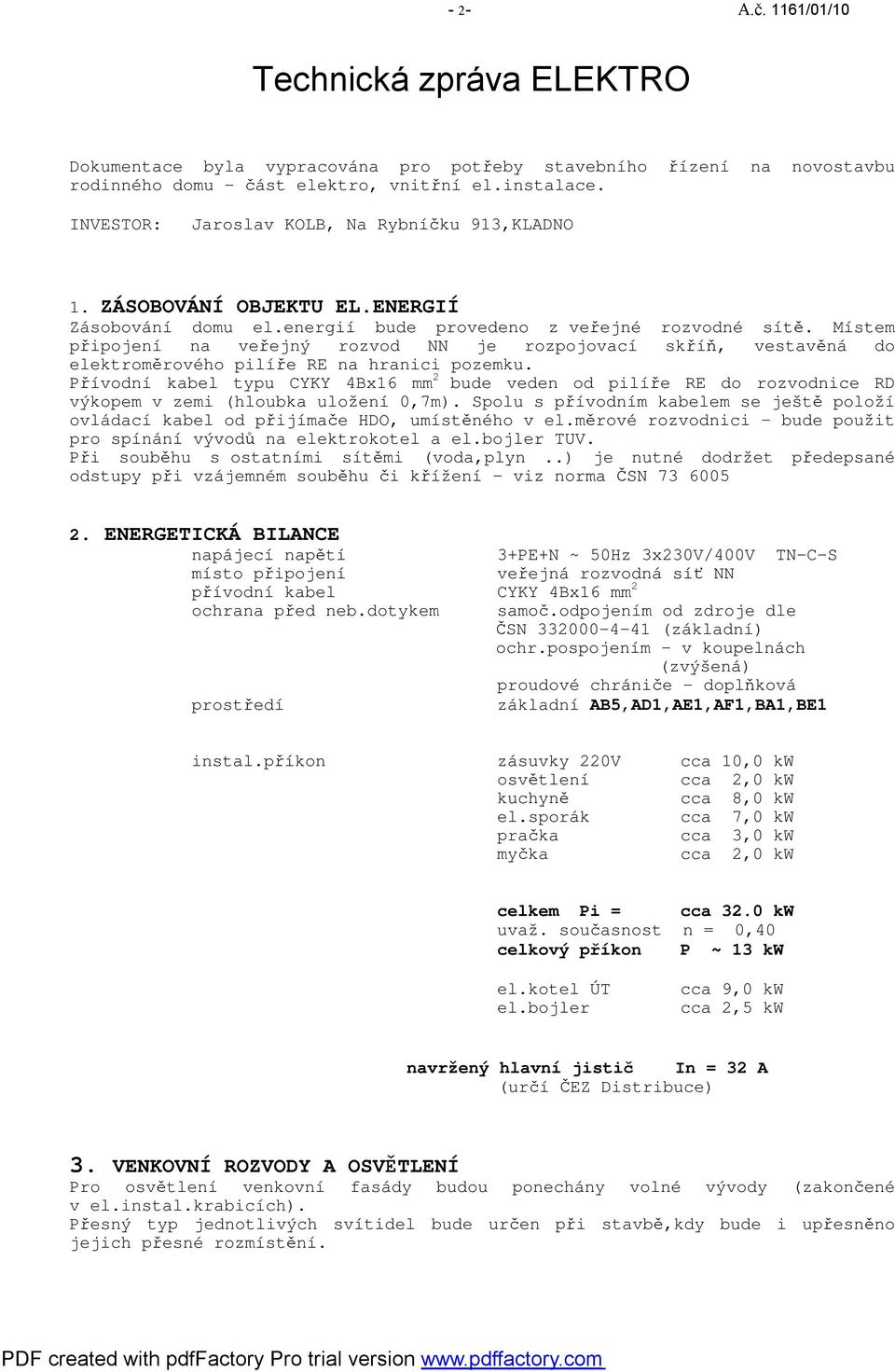

2 - 2- A.č. 1161/01/10 Technická zpráva ELEKTRO Dokumentace byla vypracována pro potřeby stavebního řízení na novostavbu rodinného domu - část elektro, vnitřní el.instalace. INVESTOR: Jaroslav KOLB, Na Rybníčku 913,KLADNO 1. ZÁSOBOVÁNÍ OBJEKTU EL.ENERGIÍ Zásobování domu el.energií bude provedeno z veřejné rozvodné sítě. Místem připojení na veřejný rozvod NN je rozpojovací skříň, vestavěná do elektroměrového pilíře RE na hranici pozemku. Přívodní kabel typu CYKY 4Bx16 mm 2 bude veden od pilíře RE do rozvodnice RD výkopem v zemi (hloubka uložení 0,7m). Spolu s přívodním kabelem se ještě položí ovládací kabel od přijímače HDO, umístěného v el.měrové rozvodnici bude použit pro spínání vývodů na elektrokotel a el.bojler TUV. Při souběhu s ostatními sítěmi (voda,plyn..) je nutné dodržet předepsané odstupy při vzájemném souběhu či křížení viz norma ČSN ENERGETICKÁ BILANCE napájecí napětí 3+PE+N ~ 50Hz 3x230V/400V TN-C-S místo připojení veřejná rozvodná síť NN přívodní kabel CYKY 4Bx16 mm 2 ochrana před neb.dotykem samoč.odpojením od zdroje dle ČSN (základní) ochr.pospojením - v koupelnách (zvýšená) proudové chrániče - doplňková prostředí základní AB5,AD1,AE1,AF1,BA1,BE1 instal.příkon zásuvky 220V cca 10,0 kw osvětlení cca 2,0 kw kuchyně cca 8,0 kw el.sporák cca 7,0 kw pračka cca 3,0 kw myčka cca 2,0 kw celkem Pi = cca 32.0 kw uvaž. současnost n = 0,40 celkový příkon P ~ 13 kw el.kotel ÚT el.bojler cca 9,0 kw cca 2,5 kw navržený hlavní jistič In = 32 A (určí ČEZ Distribuce) 3. VENKOVNÍ ROZVODY A OSVĚTLENÍ Pro osvětlení venkovní fasády budou ponechány volné vývody (zakončené v el.instal.krabicích). Přesný typ jednotlivých svítidel bude určen při stavbě,kdy bude i upřesněno jejich přesné rozmístění. PDF created with pdffactory Pro trial version

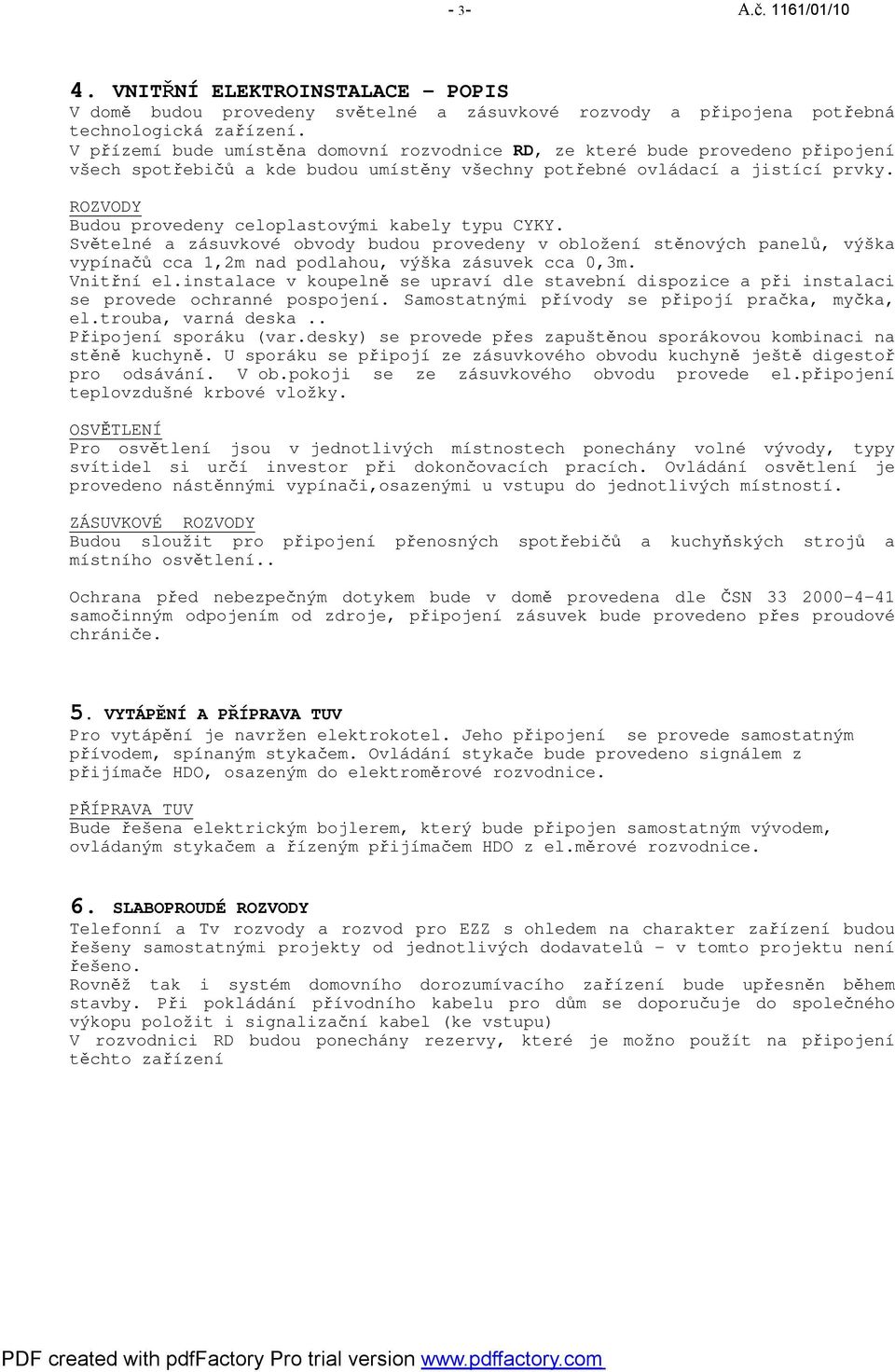

3 - 3- A.č. 1161/01/10 4. VNITŘNÍ ELEKTROINSTALACE - POPIS V domě budou provedeny světelné a zásuvkové rozvody a připojena potřebná technologická zařízení. V přízemí bude umístěna domovní rozvodnice RD, ze které bude provedeno připojení všech spotřebičů a kde budou umístěny všechny potřebné ovládací a jistící prvky. ROZVODY Budou provedeny celoplastovými kabely typu CYKY. Světelné a zásuvkové obvody budou provedeny v obložení stěnových panelů, výška vypínačů cca 1,2m nad podlahou, výška zásuvek cca 0,3m. Vnitřní el.instalace v koupelně se upraví dle stavební dispozice a při instalaci se provede ochranné pospojení. Samostatnými přívody se připojí pračka, myčka, el.trouba, varná deska.. Připojení sporáku (var.desky) se provede přes zapuštěnou sporákovou kombinaci na stěně kuchyně. U sporáku se připojí ze zásuvkového obvodu kuchyně ještě digestoř pro odsávání. V ob.pokoji se ze zásuvkového obvodu provede el.připojení teplovzdušné krbové vložky. OSVĚTLENÍ Pro osvětlení jsou v jednotlivých místnostech ponechány volné vývody, typy svítidel si určí investor při dokončovacích pracích. Ovládání osvětlení je provedeno nástěnnými vypínači,osazenými u vstupu do jednotlivých místností. ZÁSUVKOVÉ ROZVODY Budou sloužit pro připojení přenosných spotřebičů a kuchyňských strojů a místního osvětlení.. Ochrana před nebezpečným dotykem bude v domě provedena dle ČSN samočinným odpojením od zdroje, připojení zásuvek bude provedeno přes proudové chrániče. 5. VYTÁPĚNÍ A PŘÍPRAVA TUV Pro vytápění je navržen elektrokotel. Jeho připojení se provede samostatným přívodem, spínaným stykačem. Ovládání stykače bude provedeno signálem z přijímače HDO, osazeným do elektroměrové rozvodnice. PŘÍPRAVA TUV Bude řešena elektrickým bojlerem, který bude připojen samostatným vývodem, ovládaným stykačem a řízeným přijímačem HDO z el.měrové rozvodnice. 6. SLABOPROUDÉ ROZVODY Telefonní a Tv rozvody a rozvod pro EZZ s ohledem na charakter zařízení budou řešeny samostatnými projekty od jednotlivých dodavatelů - v tomto projektu není řešeno. Rovněž tak i systém domovního dorozumívacího zařízení bude upřesněn během stavby. Při pokládání přívodního kabelu pro dům se doporučuje do společného výkopu položit i signalizační kabel (ke vstupu) V rozvodnici RD budou ponechány rezervy, které je možno použít na připojení těchto zařízení PDF created with pdffactory Pro trial version

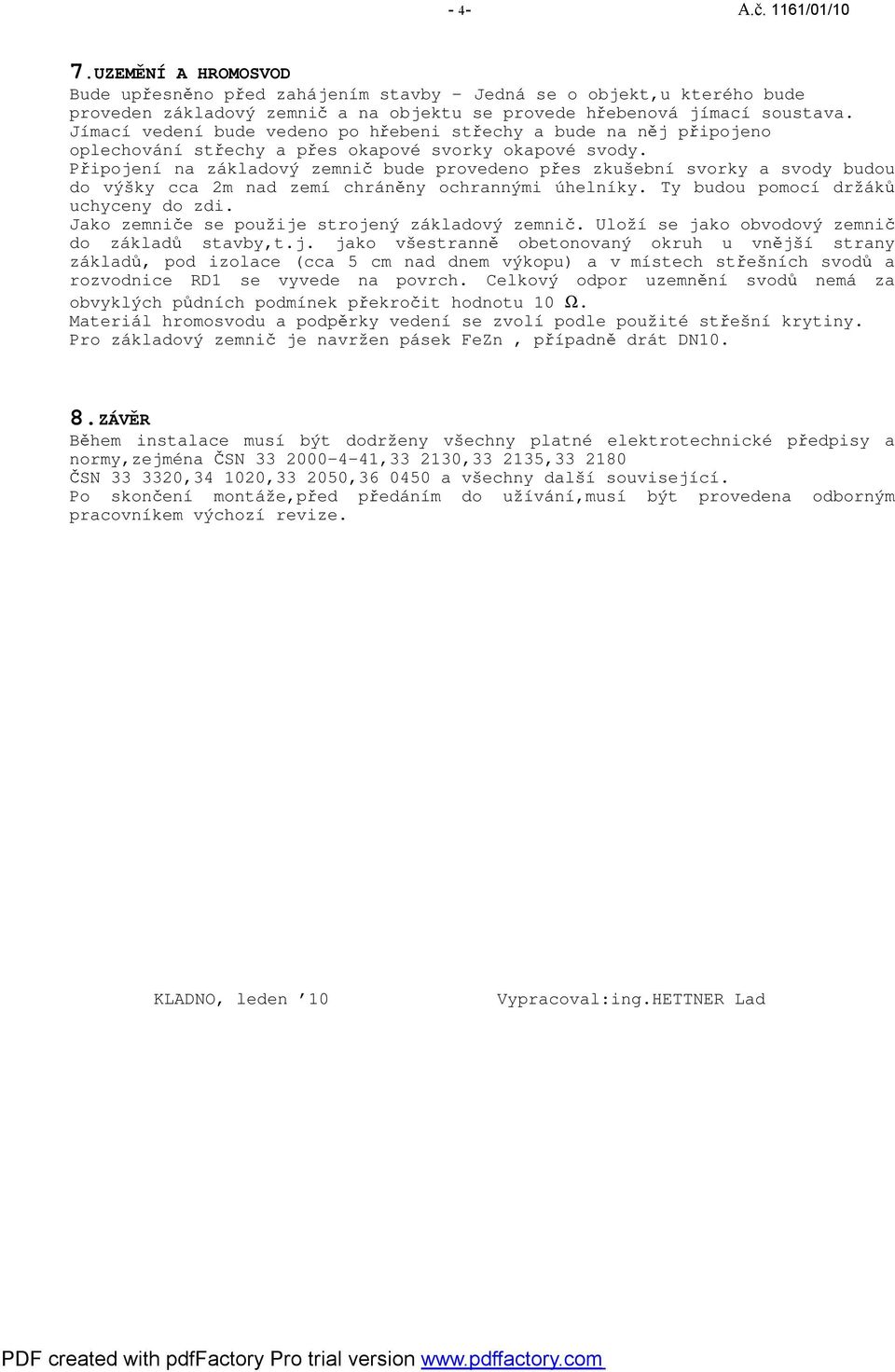

4 - 4- A.č. 1161/01/10 7.UZEMĚNÍ A HROMOSVOD Bude upřesněno před zahájením stavby - Jedná se o objekt,u kterého bude proveden základový zemnič a na objektu se provede hřebenová jímací soustava. Jímací vedení bude vedeno po hřebeni střechy a bude na něj připojeno oplechování střechy a přes okapové svorky okapové svody. Připojení na základový zemnič bude provedeno přes zkušební svorky a svody budou do výšky cca 2m nad zemí chráněny ochrannými úhelníky. Ty budou pomocí držáků uchyceny do zdi. Jako zemniče se použije strojený základový zemnič. Uloží se jako obvodový zemnič do základů stavby,t.j. jako všestranně obetonovaný okruh u vnější strany základů, pod izolace (cca 5 cm nad dnem výkopu) a v místech střešních svodů a rozvodnice RD1 se vyvede na povrch. Celkový odpor uzemnění svodů nemá za obvyklých půdních podmínek překročit hodnotu 10 Ω. Materiál hromosvodu a podpěrky vedení se zvolí podle použité střešní krytiny. Pro základový zemnič je navržen pásek FeZn, případně drát DN10. 8.ZÁVĚR Během instalace musí být dodrženy všechny platné elektrotechnické předpisy a normy,zejména ČSN , , , ČSN , , , a všechny další související. Po skončení montáže,před předáním do užívání,musí být provedena odborným pracovníkem výchozí revize. KLADNO, leden 10 Vypracoval:ing.HETTNER Lad PDF created with pdffactory Pro trial version

5 PDF created with pdffactory Pro trial version

6 PDF created with pdffactory Pro trial version

7 PDF created with pdffactory Pro trial version

8 PDF created with pdffactory Pro trial version
