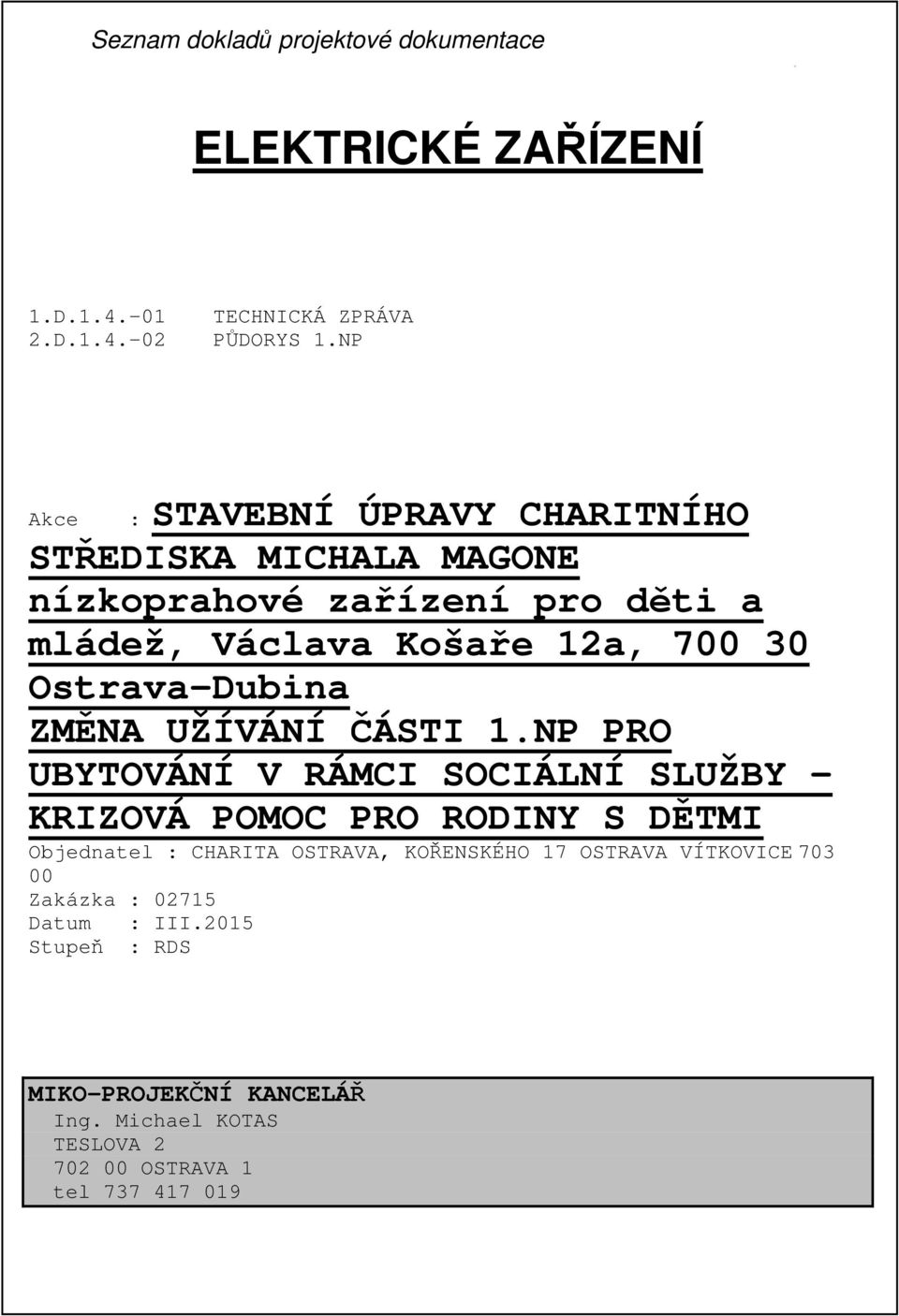

1 Seznam dokladů projektové dokumentace ELEKTRICKÉ ZAŘÍZENÍ 1.D D TECHNICKÁ ZPRÁVA PŮDORYS 1.NP Akce : STAVEBNÍ ÚPRAVY CHARITNÍHO STŘEDISKA MICHALA MAGONE nízkoprahové zařízení pro děti a mládež, Václava Košaře 12a, Ostrava-Dubina ZMĚNA UŽÍVÁNÍ ČÁSTI 1.NP PRO UBYTOVÁNÍ V RÁMCI SOCIÁLNÍ SLUŽBY - KRIZOVÁ POMOC PRO RODINY S DĚTMI Objednatel : CHARITA OSTRAVA, KOŘENSKÉHO 17 OSTRAVA VÍTKOVICE Zakázka : Datum : III.2015 Stupeň : RDS MIKO-PROJEKČNÍ KANCELÁŘ Ing. Michael KOTAS TESLOVA OSTRAVA 1 tel

2 Akce : STAVEBNÍ ÚPRAVY CHARITNÍHO STŘEDISKA MICHALA MAGONE nízkoprahové zařízení pro děti a mládež, Václava Košaře 12a, Ostrava-Dubina ZMĚNA UŽÍVÁNÍ ČÁSTI 1.NP PRO UBYTOVÁNÍ V RÁMCI SOCIÁLNÍ SLUŽBY - KRIZOVÁ POMOC PRO RODINY S DĚTMI Objednatel : CHARITA OSTRAVA, KOŘENSKÉHO 17 OSTRAVA VÍTKOVICE Zakázka : Datum : III.2015 Stupeň : RDS TECHNICKÁ ZPRÁVA části:elektroinstalace MIKO-PROJEKČNÍ KANCELÁŘ Ing. Michael KOTAS TESLOVA OSTRAVA 1 tel č. přílohy: 01 2/5

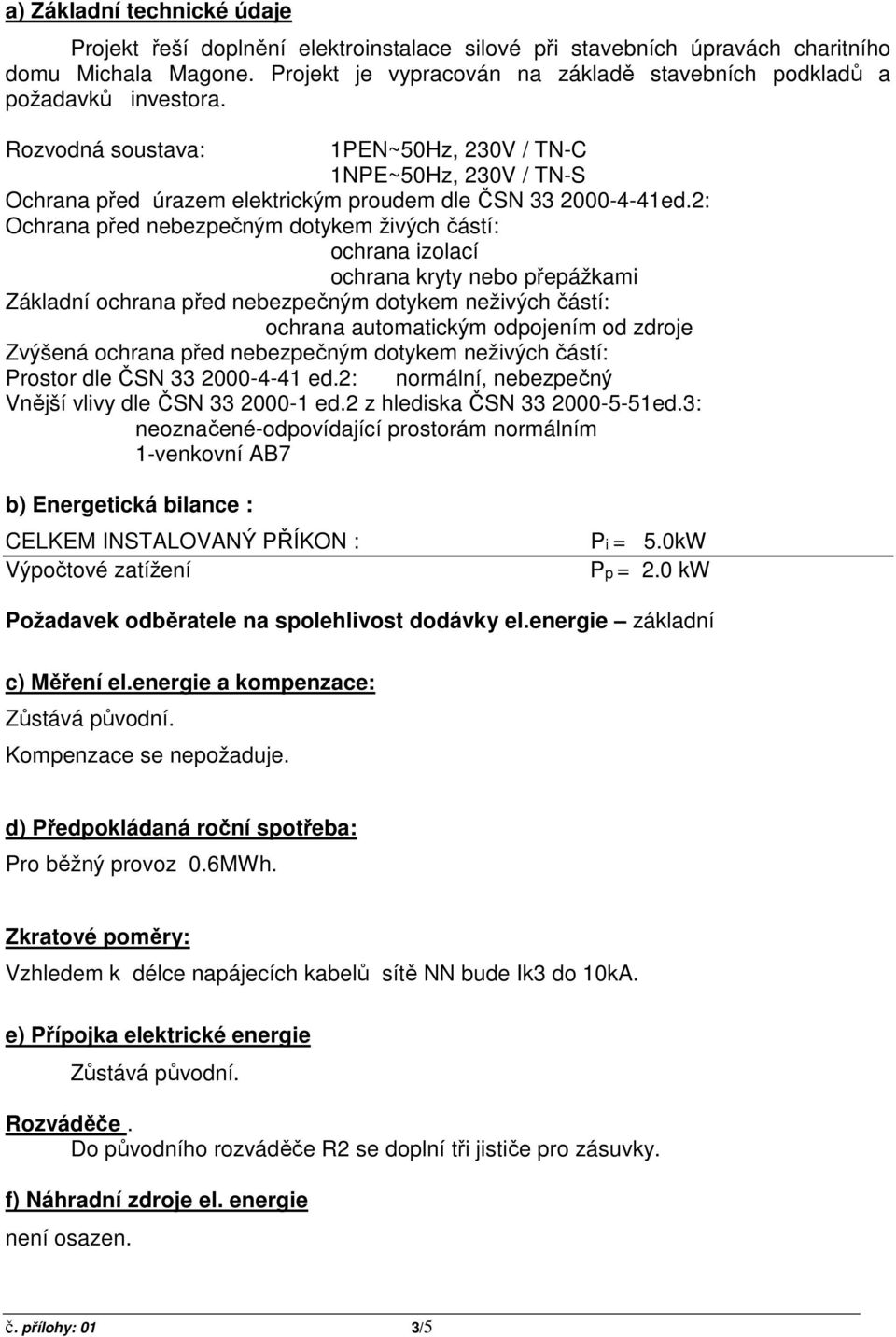

3 a) Základní technické údaje Projekt řeší doplnění elektroinstalace silové při stavebních úpravách charitního domu Michala Magone. Projekt je vypracován na základě stavebních podkladů a požadavků investora. Rozvodná soustava: 1PEN~50Hz, 230V / TN-C 1NPE~50Hz, 230V / TN-S Ochrana před úrazem elektrickým proudem dle ČSN ed.2: Ochrana před nebezpečným dotykem živých částí: ochrana izolací ochrana kryty nebo přepážkami Základní ochrana před nebezpečným dotykem neživých částí: ochrana automatickým odpojením od zdroje Zvýšená ochrana před nebezpečným dotykem neživých částí: Prostor dle ČSN ed.2: normální, nebezpečný Vnější vlivy dle ČSN ed.2 z hlediska ČSN ed.3: neoznačené-odpovídající prostorám normálním 1-venkovní AB7 b) Energetická bilance : CELKEM INSTALOVANÝ PŘÍKON : Výpočtové zatížení Pi = 5.0kW Pp = 2.0 kw Požadavek odběratele na spolehlivost dodávky el.energie základní c) Měření el.energie a kompenzace: Kompenzace se nepožaduje. d) Předpokládaná roční spotřeba: Pro běžný provoz 0.6MWh. Zkratové poměry: Vzhledem k délce napájecích kabelů sítě NN bude Ik3 do 10kA. e) Přípojka elektrické energie Rozváděče. Do původního rozváděče R2 se doplní tři jističe pro zásuvky. f) Náhradní zdroje el. energie není osazen. č. přílohy: 01 3/5

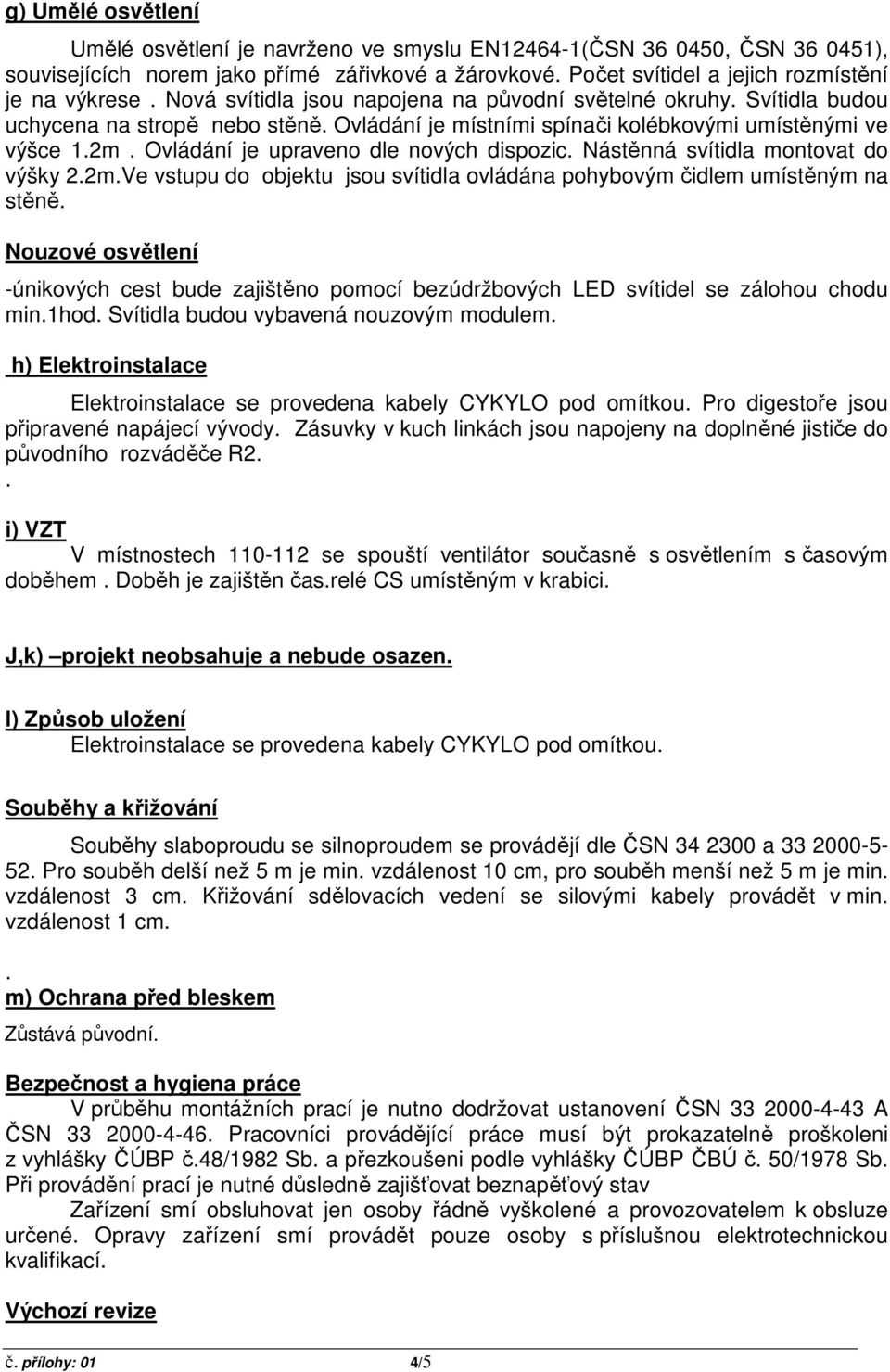

4 g) Umělé osvětlení Umělé osvětlení je navrženo ve smyslu EN (ČSN , ČSN ), souvisejících norem jako přímé zářivkové a žárovkové. Počet svítidel a jejich rozmístění je na výkrese. Nová svítidla jsou napojena na původní světelné okruhy. Svítidla budou uchycena na stropě nebo stěně. Ovládání je místními spínači kolébkovými umístěnými ve výšce 1.2m. Ovládání je upraveno dle nových dispozic. Nástěnná svítidla montovat do výšky 2.2m.Ve vstupu do objektu jsou svítidla ovládána pohybovým čidlem umístěným na stěně. Nouzové osvětlení -únikových cest bude zajištěno pomocí bezúdržbových LED svítidel se zálohou chodu min.1hod. Svítidla budou vybavená nouzovým modulem. h) Elektroinstalace Elektroinstalace se provedena kabely CYKYLO pod omítkou. Pro digestoře jsou připravené napájecí vývody. Zásuvky v kuch linkách jsou napojeny na doplněné jističe do původního rozváděče R2.. i) VZT V místnostech se spouští ventilátor současně s osvětlením s časovým doběhem. Doběh je zajištěn čas.relé CS umístěným v krabici. J,k) projekt neobsahuje a nebude osazen. l) Způsob uložení Elektroinstalace se provedena kabely CYKYLO pod omítkou. Souběhy a křižování Souběhy slaboproudu se silnoproudem se provádějí dle ČSN a Pro souběh delší než 5 m je min. vzdálenost 10 cm, pro souběh menší než 5 m je min. vzdálenost 3 cm. Křižování sdělovacích vedení se silovými kabely provádět v min. vzdálenost 1 cm.. m) Ochrana před bleskem Bezpečnost a hygiena práce V průběhu montážních prací je nutno dodržovat ustanovení ČSN A ČSN Pracovníci provádějící práce musí být prokazatelně proškoleni z vyhlášky ČÚBP č.48/1982 Sb. a přezkoušeni podle vyhlášky ČÚBP ČBÚ č. 50/1978 Sb. Při provádění prací je nutné důsledně zajišťovat beznapěťový stav Zařízení smí obsluhovat jen osoby řádně vyškolené a provozovatelem k obsluze určené. Opravy zařízení smí provádět pouze osoby s příslušnou elektrotechnickou kvalifikací. Výchozí revize č. přílohy: 01 4/5

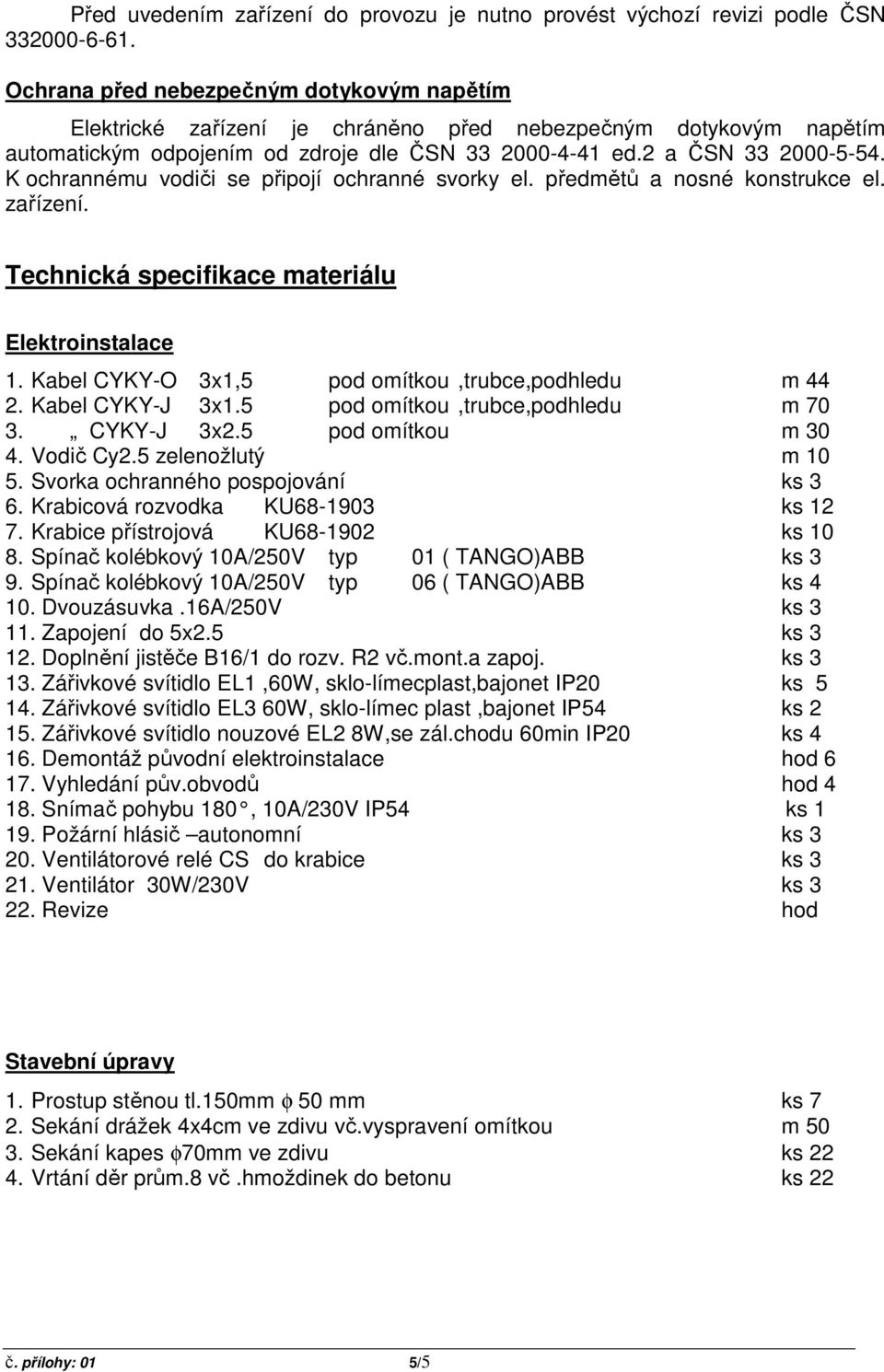

5 Před uvedením zařízení do provozu je nutno provést výchozí revizi podle ČSN Ochrana před nebezpečným dotykovým napětím Elektrické zařízení je chráněno před nebezpečným dotykovým napětím automatickým odpojením od zdroje dle ČSN ed.2 a ČSN K ochrannému vodiči se připojí ochranné svorky el. předmětů a nosné konstrukce el. zařízení. Technická specifikace materiálu Elektroinstalace 1. Kabel CYKY-O 3x1,5 pod omítkou,trubce,podhledu m Kabel CYKY-J 3x1.5 pod omítkou,trubce,podhledu m CYKY-J 3x2.5 pod omítkou m Vodič Cy2.5 zelenožlutý m Svorka ochranného pospojování ks 3 6. Krabicová rozvodka KU ks Krabice přístrojová KU ks Spínač kolébkový 10A/250V typ 01 ( TANGO)ABB ks 3 9. Spínač kolébkový 10A/250V typ 06 ( TANGO)ABB ks Dvouzásuvka.16A/250V ks Zapojení do 5x2.5 ks Doplnění jistěče B16/1 do rozv. R2 vč.mont.a zapoj. ks Zářivkové svítidlo EL1,60W, sklo-límecplast,bajonet IP20 ks Zářivkové svítidlo EL3 60W, sklo-límec plast,bajonet IP54 ks Zářivkové svítidlo nouzové EL2 8W,se zál.chodu 60min IP20 ks Demontáž původní elektroinstalace hod Vyhledání pův.obvodů hod Snímač pohybu 180, 10A/230V IP54 ks Požární hlásič autonomní ks Ventilátorové relé CS do krabice ks Ventilátor 30W/230V ks Revize hod Stavební úpravy 1. Prostup stěnou tl.150mm φ 50 mm ks 7 2. Sekání drážek 4x4cm ve zdivu vč.vyspravení omítkou m Sekání kapes φ70mm ve zdivu ks Vrtání děr prům.8 vč.hmoždinek do betonu ks 22 č. přílohy: 01 5/5
