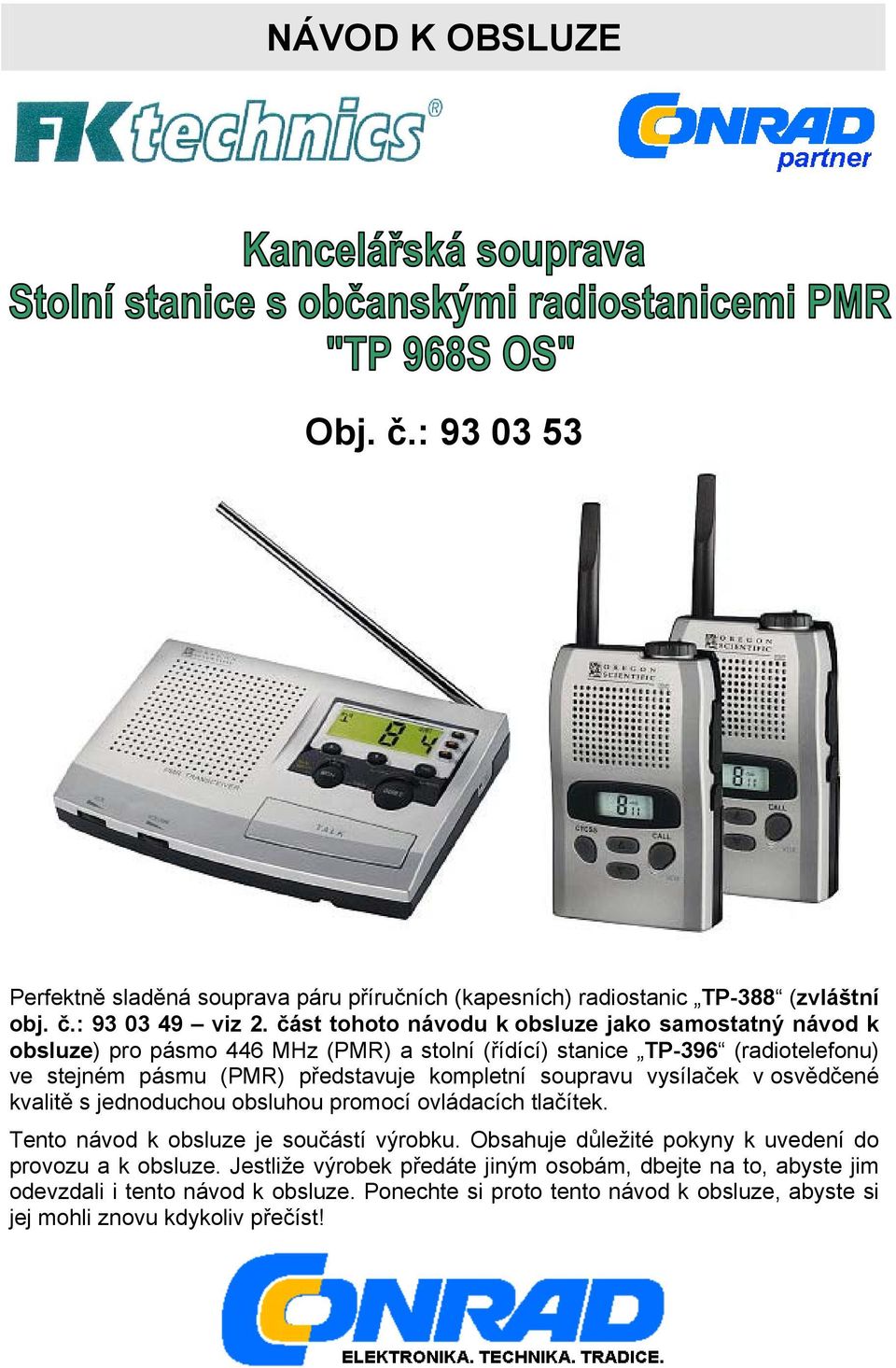

1 NÁVOD K OBSLUZE Obj. č.: Perfektně sladěná souprava páru příručních (kapesních) radiostanic TP-388 (zvláštní obj. č.: viz 2. část tohoto návodu k obsluze jako samostatný návod k obsluze) pro pásmo 446 MHz (PMR) a stolní (řídící) stanice TP-396 (radiotelefonu) ve stejném pásmu (PMR) představuje kompletní soupravu vysílaček v osvědčené kvalitě s jednoduchou obsluhou promocí ovládacích tlačítek. Tento návod k obsluze je součástí výrobku. Obsahuje důležité pokyny k uvedení do provozu a k obsluze. Jestliže výrobek předáte jiným osobám, dbejte na to, abyste jim odevzdali i tento návod k obsluze. Ponechte si proto tento návod k obsluze, abyste si jej mohli znovu kdykoliv přečíst!

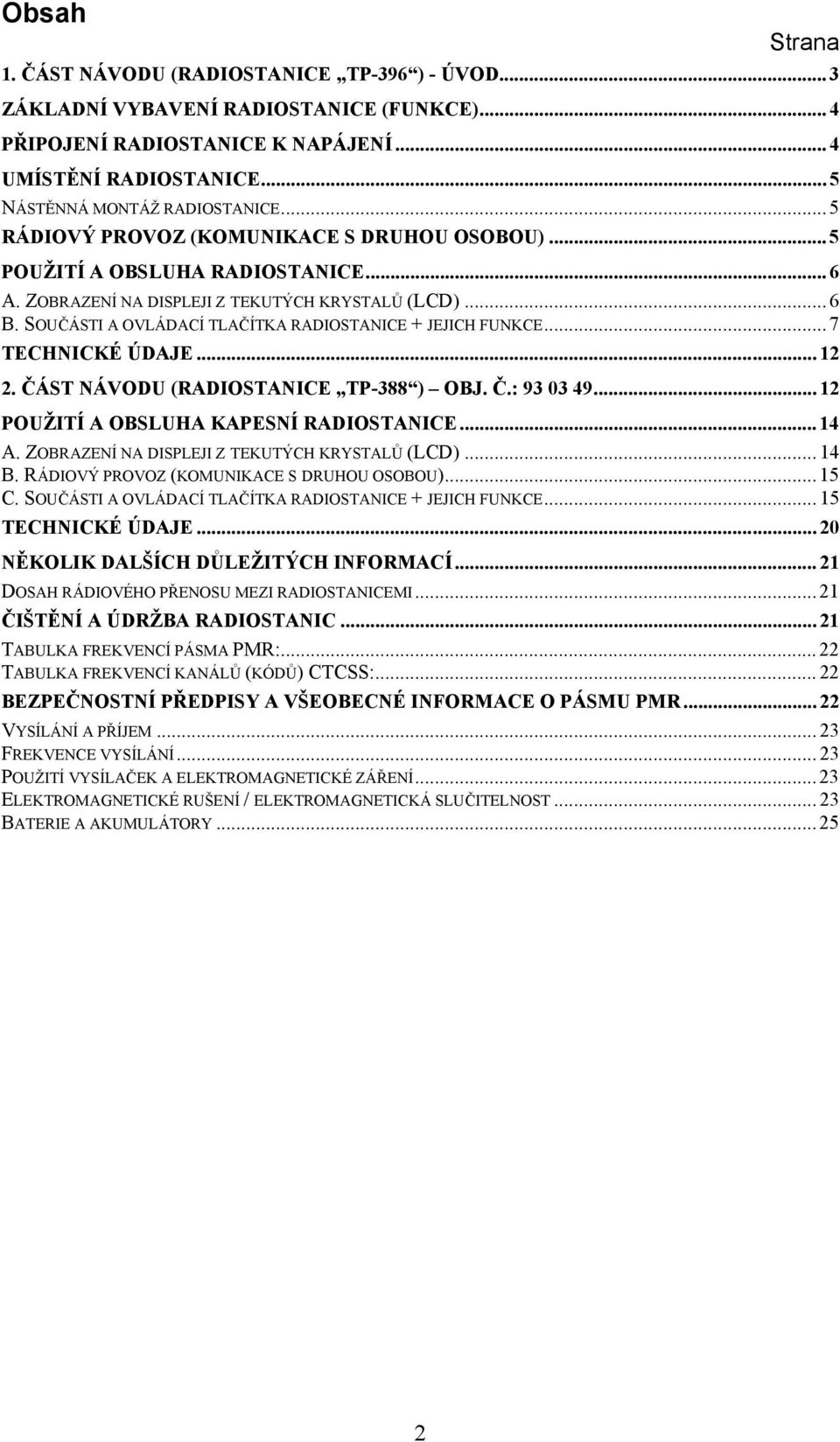

2 Obsah Strana 1. ČÁST NÁVODU (RADIOSTANICE TP-396 ) - ÚVOD... 3 ZÁKLADNÍ VYBAVENÍ RADIOSTANICE (FUNKCE)... 4 PŘIPOJENÍ RADIOSTANICE K NAPÁJENÍ... 4 UMÍSTĚNÍ RADIOSTANICE... 5 NÁSTĚNNÁ MONTÁŽ RADIOSTANICE... 5 RÁDIOVÝ PROVOZ (KOMUNIKACE S DRUHOU OSOBOU)... 5 POUŽITÍ A OBSLUHA RADIOSTANICE... 6 A. ZOBRAZENÍ NA DISPLEJI Z TEKUTÝCH KRYSTALŮ (LCD)... 6 B. SOUČÁSTI A OVLÁDACÍ TLAČÍTKA RADIOSTANICE + JEJICH FUNKCE... 7 TECHNICKÉ ÚDAJE ČÁST NÁVODU (RADIOSTANICE TP-388 ) OBJ. Č.: POUŽITÍ A OBSLUHA KAPESNÍ RADIOSTANICE A. ZOBRAZENÍ NA DISPLEJI Z TEKUTÝCH KRYSTALŮ (LCD) B. RÁDIOVÝ PROVOZ (KOMUNIKACE S DRUHOU OSOBOU) C. SOUČÁSTI A OVLÁDACÍ TLAČÍTKA RADIOSTANICE + JEJICH FUNKCE TECHNICKÉ ÚDAJE NĚKOLIK DALŠÍCH DŮLEŽITÝCH INFORMACÍ DOSAH RÁDIOVÉHO PŘENOSU MEZI RADIOSTANICEMI ČIŠTĚNÍ A ÚDRŽBA RADIOSTANIC TABULKA FREKVENCÍ PÁSMA PMR: TABULKA FREKVENCÍ KANÁLŮ (KÓDŮ) CTCSS: BEZPEČNOSTNÍ PŘEDPISY A VŠEOBECNÉ INFORMACE O PÁSMU PMR VYSÍLÁNÍ A PŘÍJEM FREKVENCE VYSÍLÁNÍ POUŽITÍ VYSÍLAČEK A ELEKTROMAGNETICKÉ ZÁŘENÍ ELEKTROMAGNETICKÉ RUŠENÍ / ELEKTROMAGNETICKÁ SLUČITELNOST BATERIE A AKUMULÁTORY

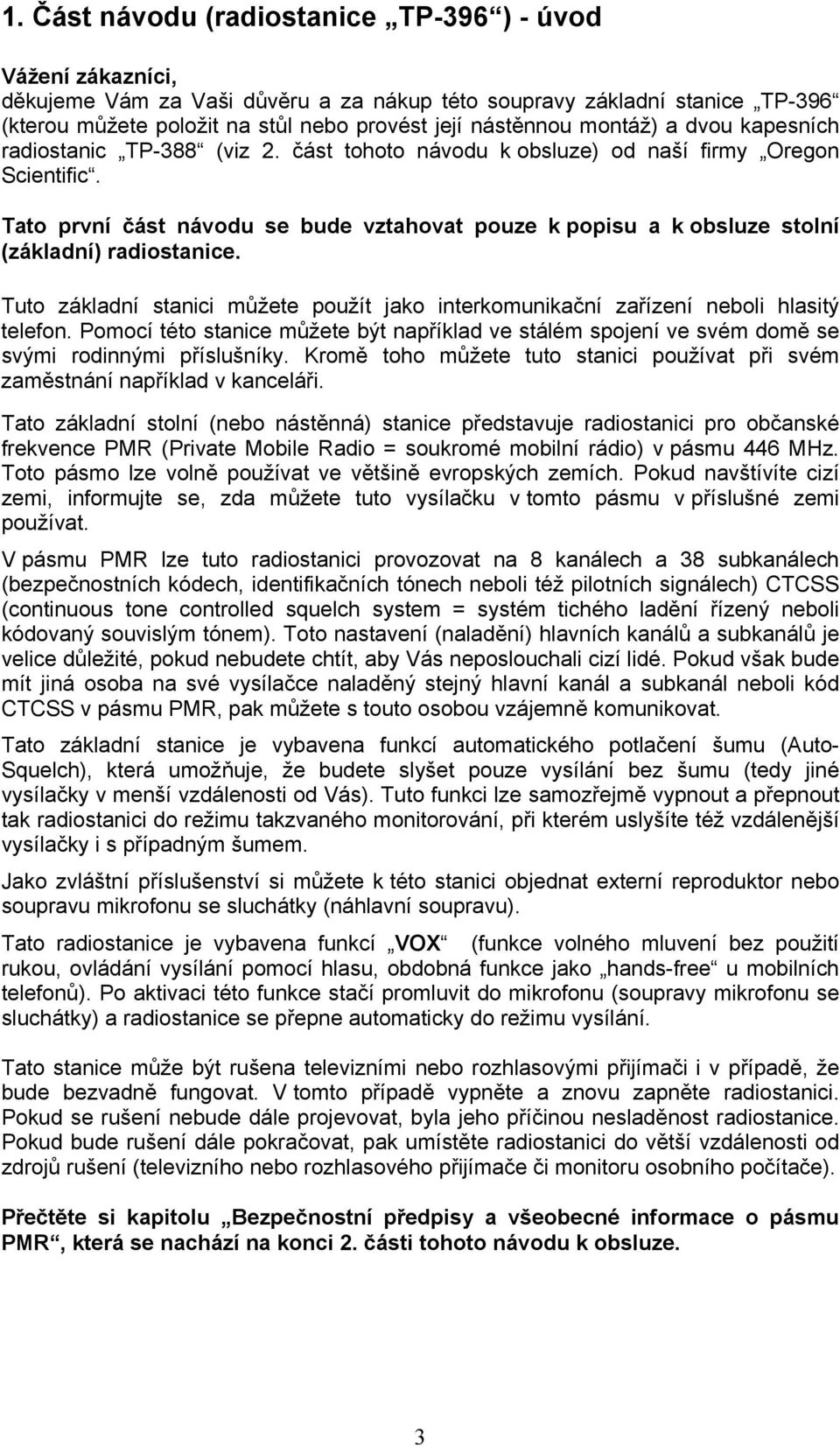

3 1. Část návodu (radiostanice TP-396 ) - úvod Vážení zákazníci, děkujeme Vám za Vaši důvěru a za nákup této soupravy základní stanice TP-396 (kterou můžete položit na stůl nebo provést její nástěnnou montáž) a dvou kapesních radiostanic TP-388 (viz 2. část tohoto návodu k obsluze) od naší firmy Oregon Scientific. Tato první část návodu se bude vztahovat pouze k popisu a k obsluze stolní (základní) radiostanice. Tuto základní stanici můžete použít jako interkomunikační zařízení neboli hlasitý telefon. Pomocí této stanice můžete být například ve stálém spojení ve svém domě se svými rodinnými příslušníky. Kromě toho můžete tuto stanici používat při svém zaměstnání například v kanceláři. Tato základní stolní (nebo nástěnná) stanice představuje radiostanici pro občanské frekvence PMR (Private Mobile Radio = soukromé mobilní rádio) v pásmu 446 MHz. Toto pásmo lze volně používat ve většině evropských zemích. Pokud navštívíte cizí zemi, informujte se, zda můžete tuto vysílačku v tomto pásmu v příslušné zemi používat. V pásmu PMR lze tuto radiostanici provozovat na 8 kanálech a 38 subkanálech (bezpečnostních kódech, identifikačních tónech neboli též pilotních signálech) CTCSS (continuous tone controlled squelch system = systém tichého ladění řízený neboli kódovaný souvislým tónem). Toto nastavení (naladění) hlavních kanálů a subkanálů je velice důležité, pokud nebudete chtít, aby Vás neposlouchali cizí lidé. Pokud však bude mít jiná osoba na své vysílačce naladěný stejný hlavní kanál a subkanál neboli kód CTCSS v pásmu PMR, pak můžete s touto osobou vzájemně komunikovat. Tato základní stanice je vybavena funkcí automatického potlačení šumu (Auto- Squelch), která umožňuje, že budete slyšet pouze vysílání bez šumu (tedy jiné vysílačky v menší vzdálenosti od Vás). Tuto funkci lze samozřejmě vypnout a přepnout tak radiostanici do režimu takzvaného monitorování, při kterém uslyšíte též vzdálenější vysílačky i s případným šumem. Jako zvláštní příslušenství si můžete k této stanici objednat externí reproduktor nebo soupravu mikrofonu se sluchátky (náhlavní soupravu). Tato radiostanice je vybavena funkcí VOX (funkce volného mluvení bez použití rukou, ovládání vysílání pomocí hlasu, obdobná funkce jako hands-free u mobilních telefonů). Po aktivaci této funkce stačí promluvit do mikrofonu (soupravy mikrofonu se sluchátky) a radiostanice se přepne automaticky do režimu vysílání. Tato stanice může být rušena televizními nebo rozhlasovými přijímači i v případě, že bude bezvadně fungovat. V tomto případě vypněte a znovu zapněte radiostanici. Pokud se rušení nebude dále projevovat, byla jeho příčinou nesladěnost radiostanice. Pokud bude rušení dále pokračovat, pak umístěte radiostanici do větší vzdálenosti od zdrojů rušení (televizního nebo rozhlasového přijímače či monitoru osobního počítače). Přečtěte si kapitolu Bezpečnostní předpisy a všeobecné informace o pásmu PMR, která se nachází na konci 2. části tohoto návodu k obsluze. 3

4 Základní vybavení radiostanice (funkce) Nastavení (naladění) hlavního kanálu a kódu CTCSS: Tuto stanici můžete naladit na jeden z 8 kanálů PMR společně s některým z 38 subkanálů CTCSS pomocí příslušného zobrazení na displeji stanice. Zvolení kódu CTCSS (continuous tone coded squelch systém - viz vysvětlení výše) potlačuje rušení jinými blízkými radiostanicemi (vysílačkami), které vysílají na stejné frekvenci. Systém úpravy frekvence pomocí PLL (Phase Locked Loop): Jedná se o zpětnovazební smyčku fázového závěsu neboli synchronizaci fázovým závěsem, která zajišťuje přesné a stabilní naladění kanálů. Zabudovaná funkce omezení modulace: Tato funkce provádí automatické nastavení úrovní hlasitosti za účelem zajištění dobré srozumitelného přenosu zvukových signálů. Možnost připojení externích sluchátek, externího reproduktoru nebo soupravy mikrofonu se sluchátky (náhlavní soupravy): Stisknutím a uvolněním tlačítka volání na náhlavní soupravě nebo pomocí funkce VOX (viz vysvětlení výše a níže) lze ovládat tuto stanici bez použití rukou. Pevná otočná tyčová anténa: Zajišťuje lepší kvalitu rádiového spojení. Připojení radiostanice k napájení K napájení radiostanice použijte přiložený síťový napájecí adaptér 230 V AC / 50 Hz 6 V DC / 500 ma, který zapojíte do normální síťové zásuvky. Důležité upozornění: Pokud použijete jiný síťový napájecí adaptér musí splňovat následující parametry: Provedení v ochranné třídě 2, stabilizované výstupní stejnosměrné napětí 6 V / min. 500 ma, střední kontakt konektoru (jacku) musí být plus (+) a tento konektor musí být vhodný pro zapojení do zdířky napájení 6 V 500 ma na zadní straně radiostanice. Použití adaptéru s jinými parametry může způsobit poškození radiostanice nebo samotného adaptéru. Při provádění připojení napájení zastrčte nejprve konektor (jack) kabelu síťového napájecího adaptéru do příslušné zdířky na zadní straně radiostanice a teprve poté zapojte adaptér do síťové zásuvky. Po vypnutí radiostanice vytáhněte nejprve adaptér ze síťové zásuvky a teprve poté jej odpojte od radiostanice. 1. Zastrčte do zdířky 6V 500 ma na zadní (horní) straně radiostanice konektor (pravoúhlý jack) přiloženého síťového napájecího adaptéru. 2. Ohebný kabel síťového napájecího adaptéru protáhněte drážkou na spodní straně stanice. 3. Zastrčte adaptér do standardně zapojené síťové zásuvky (230 V / 50 Hz). 4. Dejte tyčovou anténu radiostanice do svislé polohy. 4

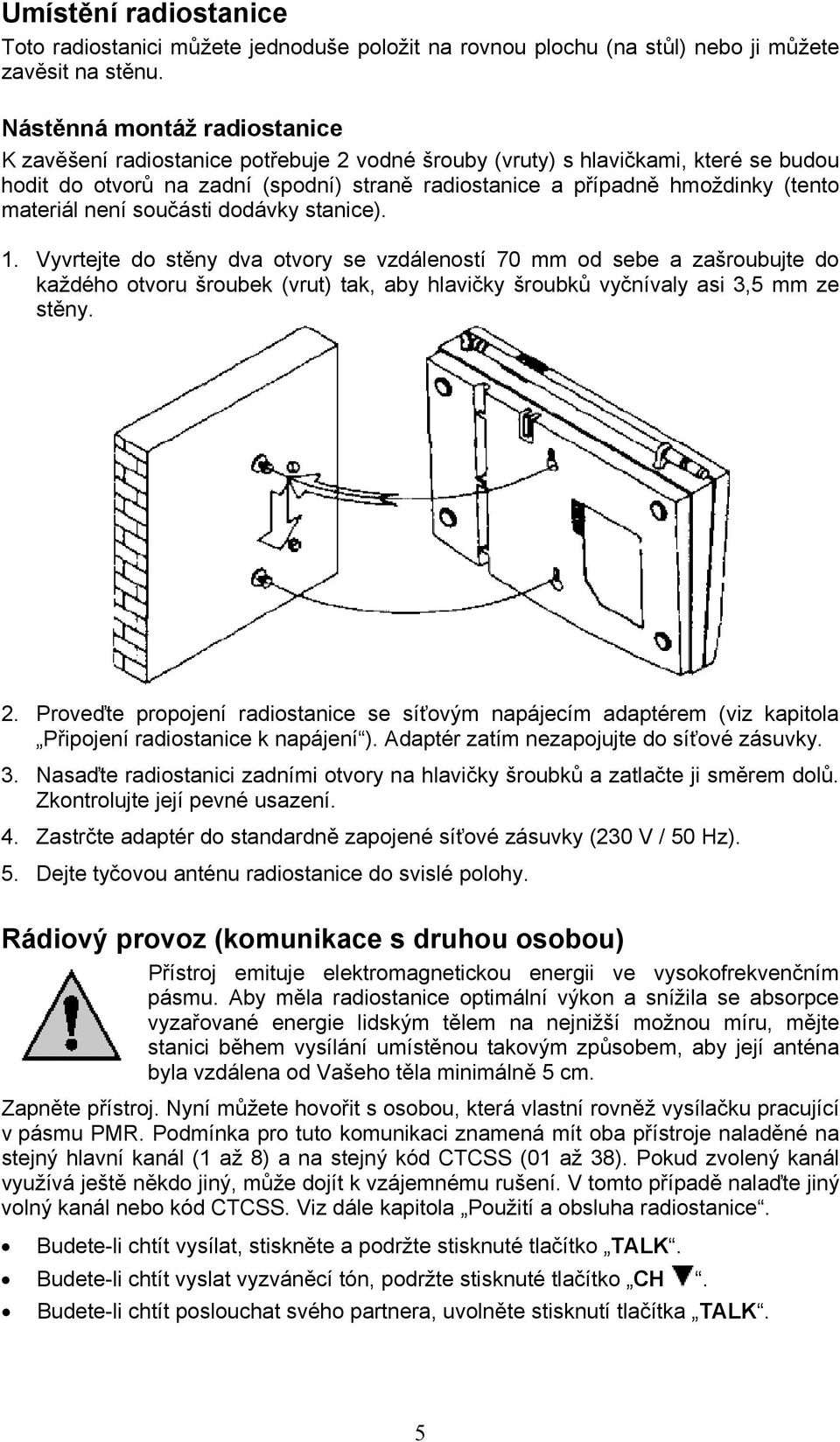

5 Umístění radiostanice Toto radiostanici můžete jednoduše položit na rovnou plochu (na stůl) nebo ji můžete zavěsit na stěnu. Nástěnná montáž radiostanice K zavěšení radiostanice potřebuje 2 vodné šrouby (vruty) s hlavičkami, které se budou hodit do otvorů na zadní (spodní) straně radiostanice a případně hmoždinky (tento materiál není součásti dodávky stanice). 1. Vyvrtejte do stěny dva otvory se vzdáleností 70 mm od sebe a zašroubujte do každého otvoru šroubek (vrut) tak, aby hlavičky šroubků vyčnívaly asi 3,5 mm ze stěny. 2. Proveďte propojení radiostanice se síťovým napájecím adaptérem (viz kapitola Připojení radiostanice k napájení ). Adaptér zatím nezapojujte do síťové zásuvky. 3. Nasaďte radiostanici zadními otvory na hlavičky šroubků a zatlačte ji směrem dolů. Zkontrolujte její pevné usazení. 4. Zastrčte adaptér do standardně zapojené síťové zásuvky (230 V / 50 Hz). 5. Dejte tyčovou anténu radiostanice do svislé polohy. Rádiový provoz (komunikace s druhou osobou) Přístroj emituje elektromagnetickou energii ve vysokofrekvenčním pásmu. Aby měla radiostanice optimální výkon a snížila se absorpce vyzařované energie lidským tělem na nejnižší možnou míru, mějte stanici během vysílání umístěnou takovým způsobem, aby její anténa byla vzdálena od Vašeho těla minimálně 5 cm. Zapněte přístroj. Nyní můžete hovořit s osobou, která vlastní rovněž vysílačku pracující v pásmu PMR. Podmínka pro tuto komunikaci znamená mít oba přístroje naladěné na stejný hlavní kanál (1 až 8) a na stejný kód CTCSS (01 až 38). Pokud zvolený kanál využívá ještě někdo jiný, může dojít k vzájemnému rušení. V tomto případě nalaďte jiný volný kanál nebo kód CTCSS. Viz dále kapitola Použití a obsluha radiostanice. Budete-li chtít vysílat, stiskněte a podržte stisknuté tlačítko TALK. Budete-li chtít vyslat vyzváněcí tón, podržte stisknuté tlačítko CH. Budete-li chtít poslouchat svého partnera, uvolněte stisknutí tlačítka TALK. 5

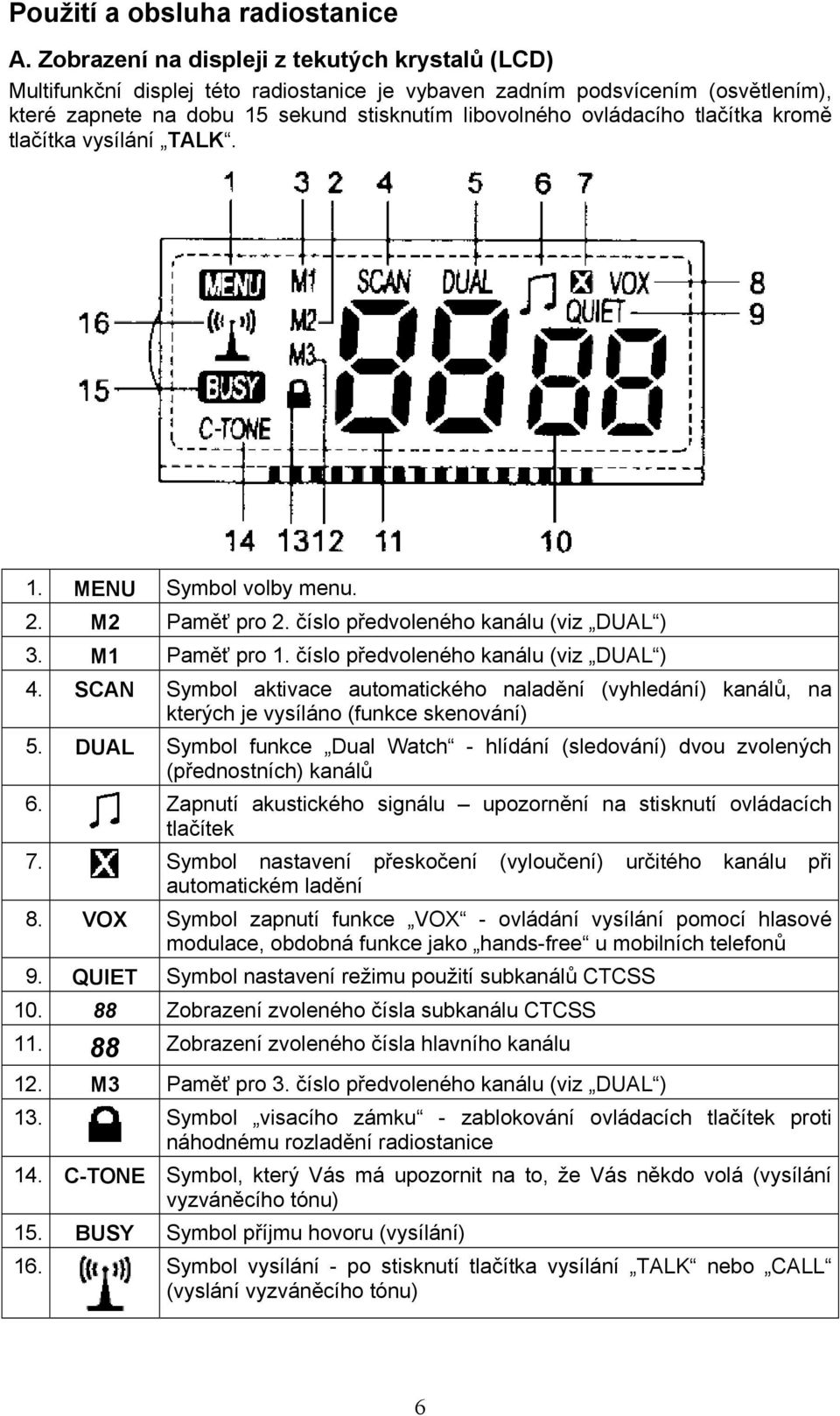

6 Použití a obsluha radiostanice A. Zobrazení na displeji z tekutých krystalů (LCD) Multifunkční displej této radiostanice je vybaven zadním podsvícením (osvětlením), které zapnete na dobu 15 sekund stisknutím libovolného ovládacího tlačítka kromě tlačítka vysílání TALK. 1. MENU Symbol volby menu. 2. M2 Paměť pro 2. číslo předvoleného kanálu (viz DUAL ) 3. M1 Paměť pro 1. číslo předvoleného kanálu (viz DUAL ) 4. SCAN Symbol aktivace automatického naladění (vyhledání) kanálů, na kterých je vysíláno (funkce skenování) 5. DUAL Symbol funkce Dual Watch - hlídání (sledování) dvou zvolených (přednostních) kanálů 6. Zapnutí akustického signálu upozornění na stisknutí ovládacích tlačítek 7. Symbol nastavení přeskočení (vyloučení) určitého kanálu při automatickém ladění 8. VOX Symbol zapnutí funkce VOX - ovládání vysílání pomocí hlasové modulace, obdobná funkce jako hands-free u mobilních telefonů 9. QUIET Symbol nastavení režimu použití subkanálů CTCSS Zobrazení zvoleného čísla subkanálu CTCSS Zobrazení zvoleného čísla hlavního kanálu 12. M3 Paměť pro 3. číslo předvoleného kanálu (viz DUAL ) 13. Symbol visacího zámku - zablokování ovládacích tlačítek proti náhodnému rozladění radiostanice 14. C-TONE Symbol, který Vás má upozornit na to, že Vás někdo volá (vysílání vyzváněcího tónu) 15. BUSY Symbol příjmu hovoru (vysílání) 16. Symbol vysílání - po stisknutí tlačítka vysílání TALK nebo CALL (vyslání vyzváněcího tónu) 6

7 B. Součásti a ovládací tlačítka radiostanice + jejich funkce 1. Zdířka pro připojení konektoru (jacku) síťového napájecího adaptéru Do této zdířky zastrčte konektor síťového adaptéru a tento adaptér zapojte do standardní síťové zásuvky. 2. Tyčová anténa Skloněním této antény do určité polohy můžete zlepšit kvalitu rádiového spojení. 3. Regulátor nastavení citlivosti funkce VOX Pomocí tohoto otočného regulátoru nastavíte citlivost funkce VOX a/nebo citlivost do radiostanice zabudovaného mikrofonu. Toto nastavení slouží k tomu, aby nedocházelo k náhodnému (nechtěnému) zapínání vysílání následkem okolního šumu nebo na druhé straně k tomu, abyste lépe Vy nebo Váš partner slyšeli tiché hovory. 4. Regulátor nastavení hlasitosti + zapnutí/vypnutí stanice ON/OFF/VOLUME Pomocí tohoto otočného regulátoru vypnete radiostanici (poloha OFF ). Otočením tohoto regulátoru doprava stanici zapnete a nastavíte vyhovující úroveň hlasitosti poslechu. Nezapínejte radiostanici nikdy okamžité poté, co jste jí přenesli z chladného prostředí do prostředí teplého. Zkondenzovaná voda, která se přitom objeví, by mohla Vaši radiostanici za určitých okolností zničit. Nechte přístroj vypnutý tak dlouho, dokud se jeho teplota nevyrovná s teplotou okolí (místnosti). 7

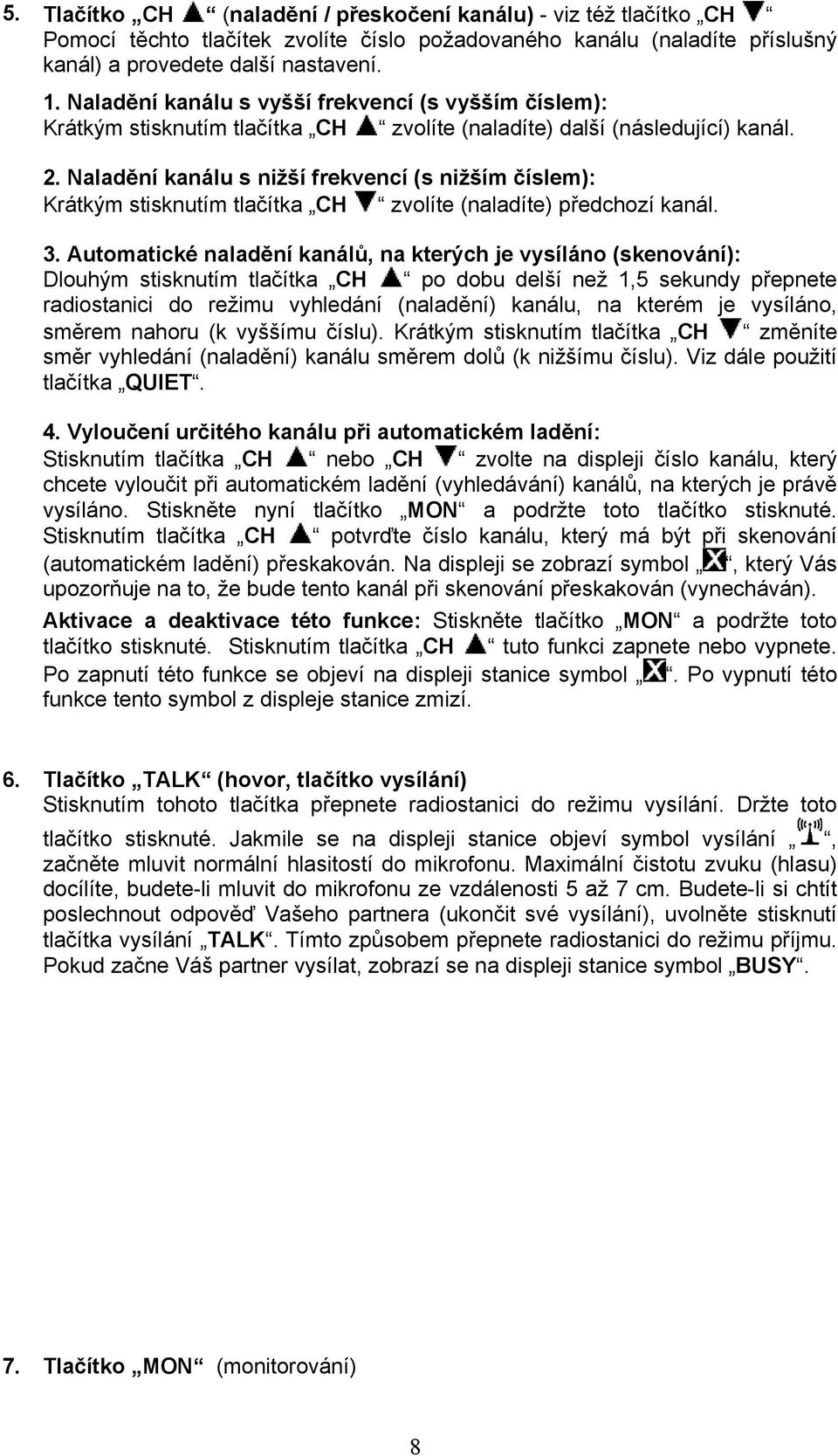

8 5. Tlačítko CH (naladění / přeskočení kanálu) - viz též tlačítko CH Pomocí těchto tlačítek zvolíte číslo požadovaného kanálu (naladíte příslušný kanál) a provedete další nastavení. 1. Naladění kanálu s vyšší frekvencí (s vyšším číslem): Krátkým stisknutím tlačítka CH zvolíte (naladíte) další (následující) kanál. 2. Naladění kanálu s nižší frekvencí (s nižším číslem): Krátkým stisknutím tlačítka CH zvolíte (naladíte) předchozí kanál. 3. Automatické naladění kanálů, na kterých je vysíláno (skenování): Dlouhým stisknutím tlačítka CH po dobu delší než 1,5 sekundy přepnete radiostanici do režimu vyhledání (naladění) kanálu, na kterém je vysíláno, směrem nahoru (k vyššímu číslu). Krátkým stisknutím tlačítka CH změníte směr vyhledání (naladění) kanálu směrem dolů (k nižšímu číslu). Viz dále použití tlačítka QUIET. 4. Vyloučení určitého kanálu při automatickém ladění: Stisknutím tlačítka CH nebo CH zvolte na displeji číslo kanálu, který chcete vyloučit při automatickém ladění (vyhledávání) kanálů, na kterých je právě vysíláno. Stiskněte nyní tlačítko MON a podržte toto tlačítko stisknuté. Stisknutím tlačítka CH potvrďte číslo kanálu, který má být při skenování (automatickém ladění) přeskakován. Na displeji se zobrazí symbol, který Vás upozorňuje na to, že bude tento kanál při skenování přeskakován (vynecháván). Aktivace a deaktivace této funkce: Stiskněte tlačítko MON a podržte toto tlačítko stisknuté. Stisknutím tlačítka CH tuto funkci zapnete nebo vypnete. Po zapnutí této funkce se objeví na displeji stanice symbol. Po vypnutí této funkce tento symbol z displeje stanice zmizí. 6. Tlačítko TALK (hovor, tlačítko vysílání) Stisknutím tohoto tlačítka přepnete radiostanici do režimu vysílání. Držte toto tlačítko stisknuté. Jakmile se na displeji stanice objeví symbol vysílání, začněte mluvit normální hlasitostí do mikrofonu. Maximální čistotu zvuku (hlasu) docílíte, budete-li mluvit do mikrofonu ze vzdálenosti 5 až 7 cm. Budete-li si chtít poslechnout odpověď Vašeho partnera (ukončit své vysílání), uvolněte stisknutí tlačítka vysílání TALK. Tímto způsobem přepnete radiostanici do režimu příjmu. Pokud začne Váš partner vysílat, zobrazí se na displeji stanice symbol BUSY. 7. Tlačítko MON (monitorování) 8

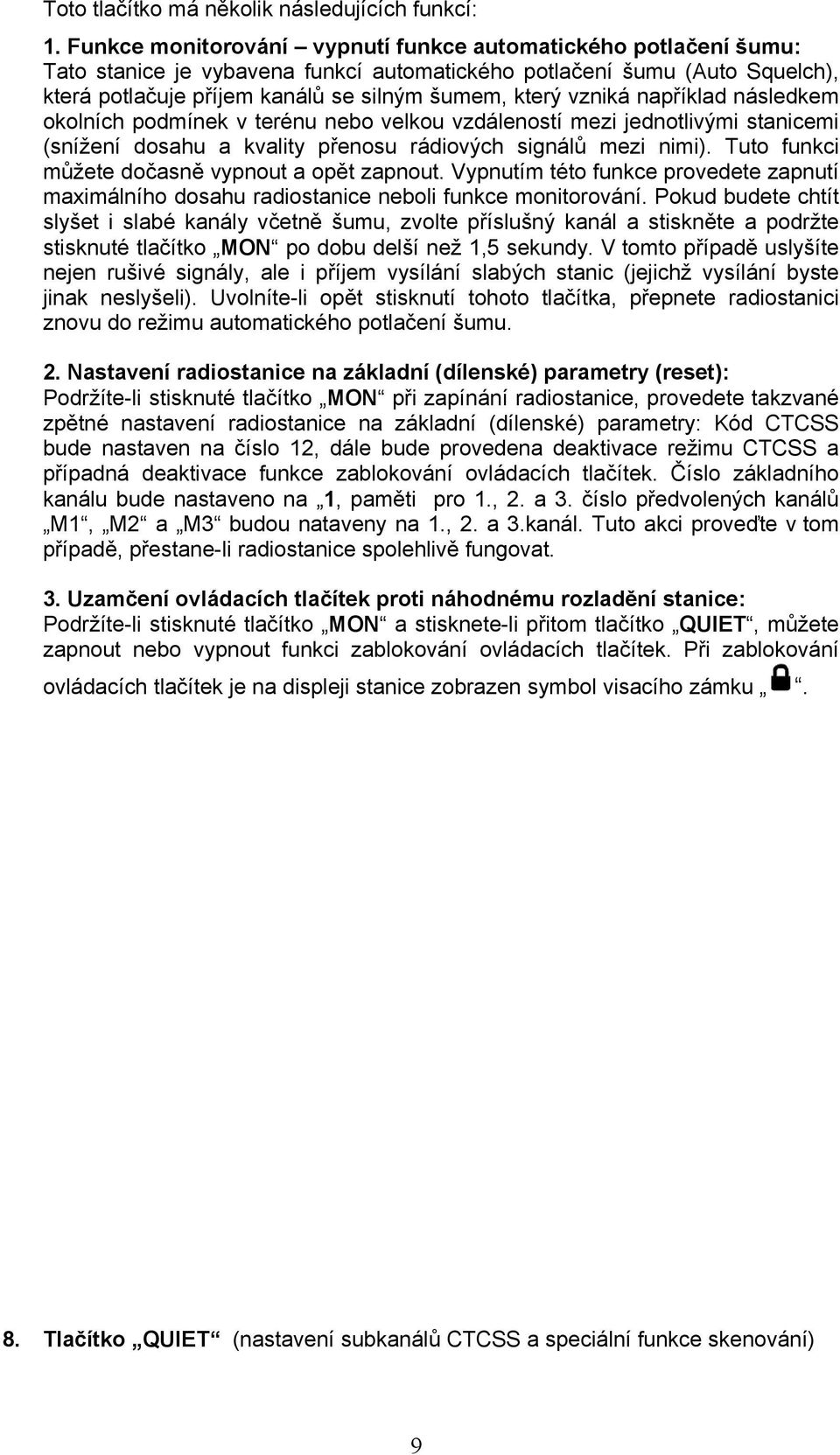

9 Toto tlačítko má několik následujících funkcí: 1. Funkce monitorování vypnutí funkce automatického potlačení šumu: Tato stanice je vybavena funkcí automatického potlačení šumu (Auto Squelch), která potlačuje příjem kanálů se silným šumem, který vzniká například následkem okolních podmínek v terénu nebo velkou vzdáleností mezi jednotlivými stanicemi (snížení dosahu a kvality přenosu rádiových signálů mezi nimi). Tuto funkci můžete dočasně vypnout a opět zapnout. Vypnutím této funkce provedete zapnutí maximálního dosahu radiostanice neboli funkce monitorování. Pokud budete chtít slyšet i slabé kanály včetně šumu, zvolte příslušný kanál a stiskněte a podržte stisknuté tlačítko MON po dobu delší než 1,5 sekundy. V tomto případě uslyšíte nejen rušivé signály, ale i příjem vysílání slabých stanic (jejichž vysílání byste jinak neslyšeli). Uvolníte-li opět stisknutí tohoto tlačítka, přepnete radiostanici znovu do režimu automatického potlačení šumu. 2. Nastavení radiostanice na základní (dílenské) parametry (reset): Podržíte-li stisknuté tlačítko MON při zapínání radiostanice, provedete takzvané zpětné nastavení radiostanice na základní (dílenské) parametry: Kód CTCSS bude nastaven na číslo 12, dále bude provedena deaktivace režimu CTCSS a případná deaktivace funkce zablokování ovládacích tlačítek. Číslo základního kanálu bude nastaveno na 1, paměti pro 1., 2. a 3. číslo předvolených kanálů M1, M2 a M3 budou nataveny na 1., 2. a 3.kanál. Tuto akci proveďte v tom případě, přestane-li radiostanice spolehlivě fungovat. 3. Uzamčení ovládacích tlačítek proti náhodnému rozladění stanice: Podržíte-li stisknuté tlačítko MON a stisknete-li přitom tlačítko QUIET, můžete zapnout nebo vypnout funkci zablokování ovládacích tlačítek. Při zablokování ovládacích tlačítek je na displeji stanice zobrazen symbol visacího zámku. 8. Tlačítko QUIET (nastavení subkanálů CTCSS a speciální funkce skenování) 9

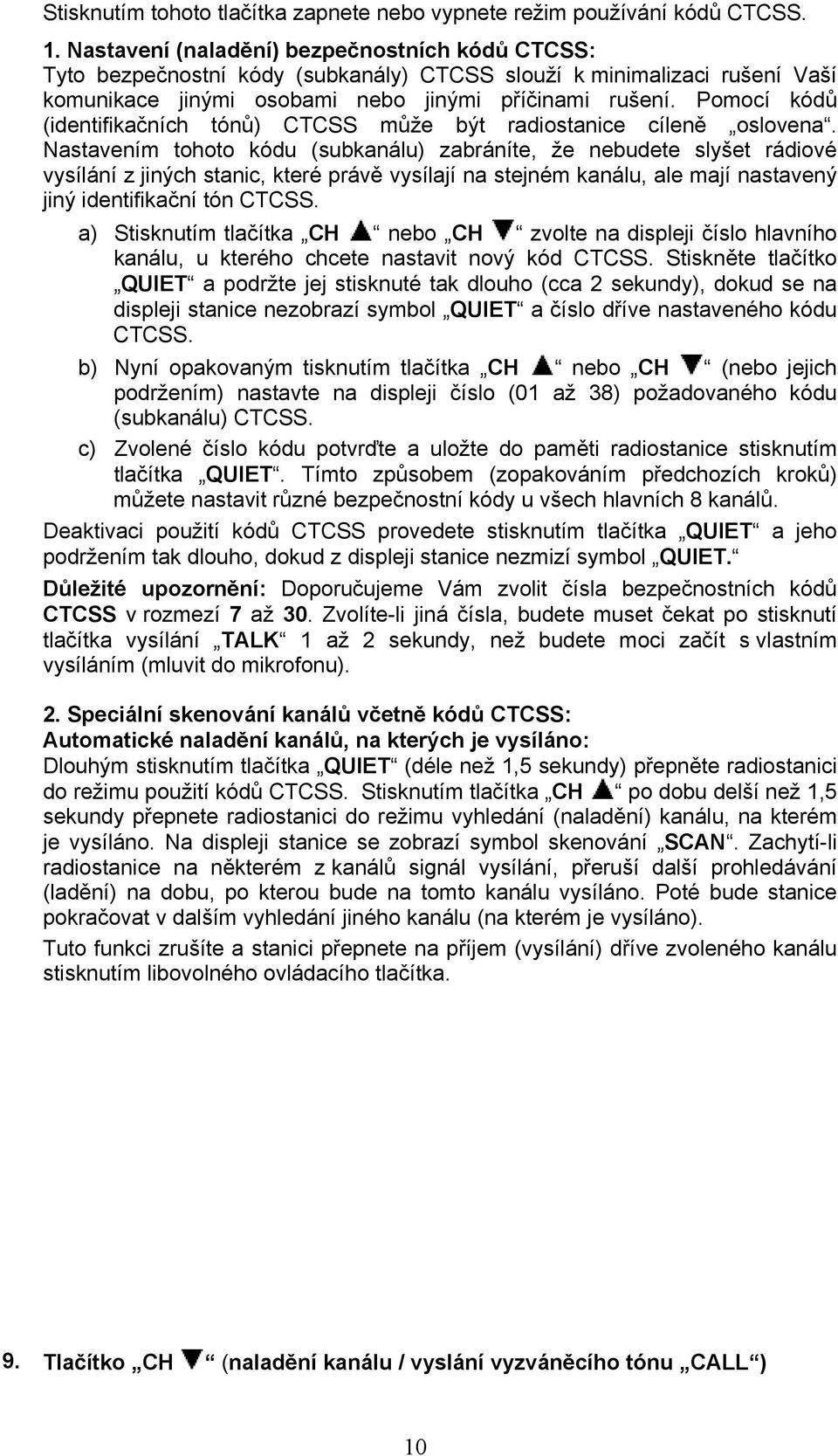

10 Stisknutím tohoto tlačítka zapnete nebo vypnete režim používání kódů CTCSS. 1. Nastavení (naladění) bezpečnostních kódů CTCSS: Tyto bezpečnostní kódy (subkanály) CTCSS slouží k minimalizaci rušení Vaší komunikace jinými osobami nebo jinými příčinami rušení. Pomocí kódů (identifikačních tónů) CTCSS může být radiostanice cíleně oslovena. Nastavením tohoto kódu (subkanálu) zabráníte, že nebudete slyšet rádiové vysílání z jiných stanic, které právě vysílají na stejném kanálu, ale mají nastavený jiný identifikační tón CTCSS. a) Stisknutím tlačítka CH nebo CH zvolte na displeji číslo hlavního kanálu, u kterého chcete nastavit nový kód CTCSS. Stiskněte tlačítko QUIET a podržte jej stisknuté tak dlouho (cca 2 sekundy), dokud se na displeji stanice nezobrazí symbol QUIET a číslo dříve nastaveného kódu CTCSS. b) Nyní opakovaným tisknutím tlačítka CH nebo CH (nebo jejich podržením) nastavte na displeji číslo (01 až 38) požadovaného kódu (subkanálu) CTCSS. c) Zvolené číslo kódu potvrďte a uložte do paměti radiostanice stisknutím tlačítka QUIET. Tímto způsobem (zopakováním předchozích kroků) můžete nastavit různé bezpečnostní kódy u všech hlavních 8 kanálů. Deaktivaci použití kódů CTCSS provedete stisknutím tlačítka QUIET a jeho podržením tak dlouho, dokud z displeji stanice nezmizí symbol QUIET. Důležité upozornění: Doporučujeme Vám zvolit čísla bezpečnostních kódů CTCSS v rozmezí 7 až 30. Zvolíte-li jiná čísla, budete muset čekat po stisknutí tlačítka vysílání TALK 1 až 2 sekundy, než budete moci začít s vlastním vysíláním (mluvit do mikrofonu). 2. Speciální skenování kanálů včetně kódů CTCSS: Automatické naladění kanálů, na kterých je vysíláno: Dlouhým stisknutím tlačítka QUIET (déle než 1,5 sekundy) přepněte radiostanici do režimu použití kódů CTCSS. Stisknutím tlačítka CH po dobu delší než 1,5 sekundy přepnete radiostanici do režimu vyhledání (naladění) kanálu, na kterém je vysíláno. Na displeji stanice se zobrazí symbol skenování SCAN. Zachytí-li radiostanice na některém z kanálů signál vysílání, přeruší další prohledávání (ladění) na dobu, po kterou bude na tomto kanálu vysíláno. Poté bude stanice pokračovat v dalším vyhledání jiného kanálu (na kterém je vysíláno). Tuto funkci zrušíte a stanici přepnete na příjem (vysílání) dříve zvoleného kanálu stisknutím libovolného ovládacího tlačítka. 9. Tlačítko CH (naladění kanálu / vyslání vyzváněcího tónu CALL ) 10

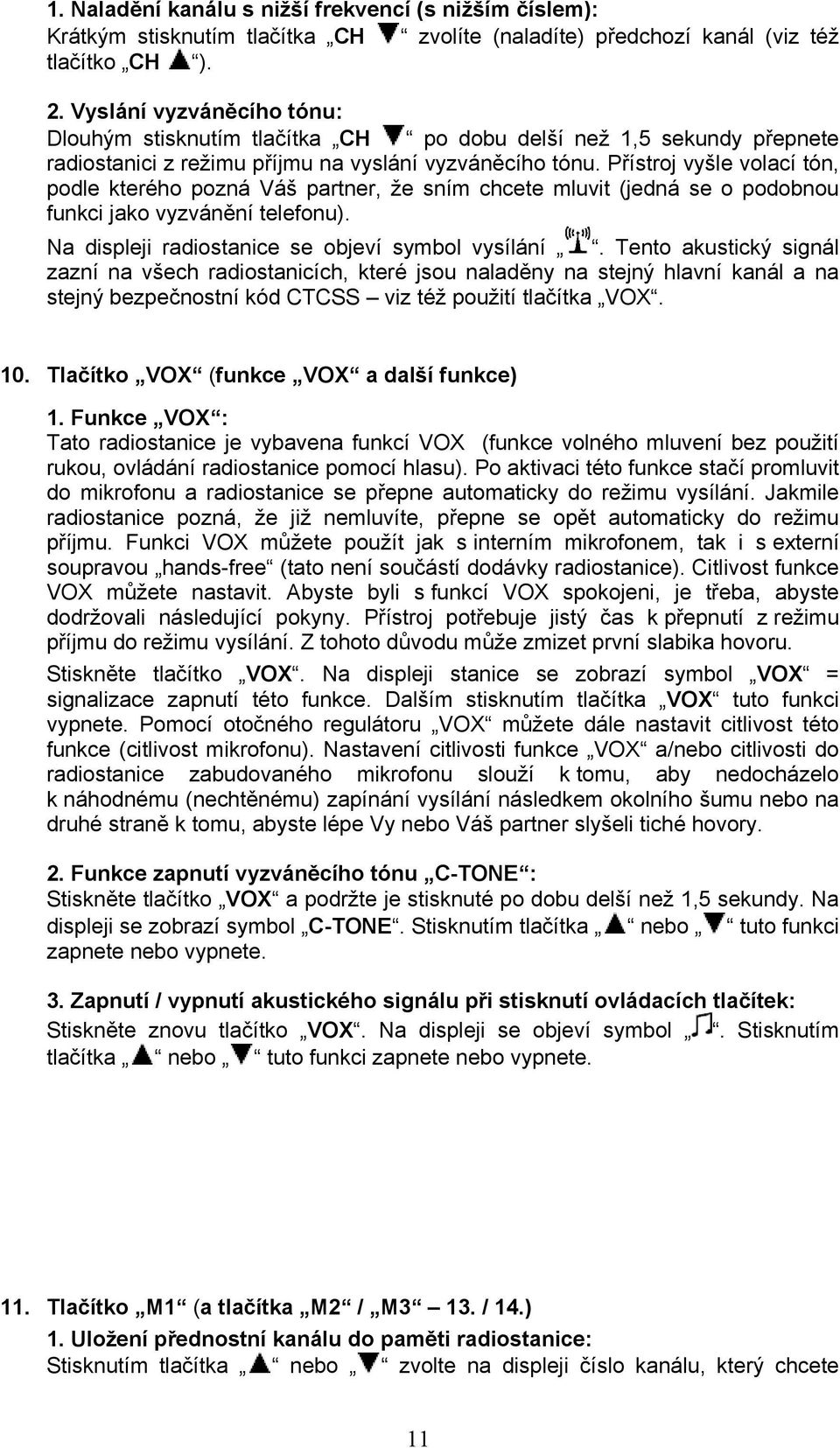

11 1. Naladění kanálu s nižší frekvencí (s nižším číslem): Krátkým stisknutím tlačítka CH zvolíte (naladíte) předchozí kanál (viz též tlačítko CH ). 2. Vyslání vyzváněcího tónu: Dlouhým stisknutím tlačítka CH po dobu delší než 1,5 sekundy přepnete radiostanici z režimu příjmu na vyslání vyzváněcího tónu. Přístroj vyšle volací tón, podle kterého pozná Váš partner, že sním chcete mluvit (jedná se o podobnou funkci jako vyzvánění telefonu). Na displeji radiostanice se objeví symbol vysílání. Tento akustický signál zazní na všech radiostanicích, které jsou naladěny na stejný hlavní kanál a na stejný bezpečnostní kód CTCSS viz též použití tlačítka VOX. 10. Tlačítko VOX (funkce VOX a další funkce) 1. Funkce VOX : Tato radiostanice je vybavena funkcí VOX (funkce volného mluvení bez použití rukou, ovládání radiostanice pomocí hlasu). Po aktivaci této funkce stačí promluvit do mikrofonu a radiostanice se přepne automaticky do režimu vysílání. Jakmile radiostanice pozná, že již nemluvíte, přepne se opět automaticky do režimu příjmu. Funkci VOX můžete použít jak s interním mikrofonem, tak i s externí soupravou hands-free (tato není součástí dodávky radiostanice). Citlivost funkce VOX můžete nastavit. Abyste byli s funkcí VOX spokojeni, je třeba, abyste dodržovali následující pokyny. Přístroj potřebuje jistý čas k přepnutí z režimu příjmu do režimu vysílání. Z tohoto důvodu může zmizet první slabika hovoru. Stiskněte tlačítko VOX. Na displeji stanice se zobrazí symbol VOX = signalizace zapnutí této funkce. Dalším stisknutím tlačítka VOX tuto funkci vypnete. Pomocí otočného regulátoru VOX můžete dále nastavit citlivost této funkce (citlivost mikrofonu). Nastavení citlivosti funkce VOX a/nebo citlivosti do radiostanice zabudovaného mikrofonu slouží k tomu, aby nedocházelo k náhodnému (nechtěnému) zapínání vysílání následkem okolního šumu nebo na druhé straně k tomu, abyste lépe Vy nebo Váš partner slyšeli tiché hovory. 2. Funkce zapnutí vyzváněcího tónu C-TONE : Stiskněte tlačítko VOX a podržte je stisknuté po dobu delší než 1,5 sekundy. Na displeji se zobrazí symbol C-TONE. Stisknutím tlačítka nebo tuto funkci zapnete nebo vypnete. 3. Zapnutí / vypnutí akustického signálu při stisknutí ovládacích tlačítek: Stiskněte znovu tlačítko VOX. Na displeji se objeví symbol. Stisknutím tlačítka nebo tuto funkci zapnete nebo vypnete. 11. Tlačítko M1 (a tlačítka M2 / M3 13. / 14.) 1. Uložení přednostní kanálu do paměti radiostanice: Stisknutím tlačítka nebo zvolte na displeji číslo kanálu, který chcete 11

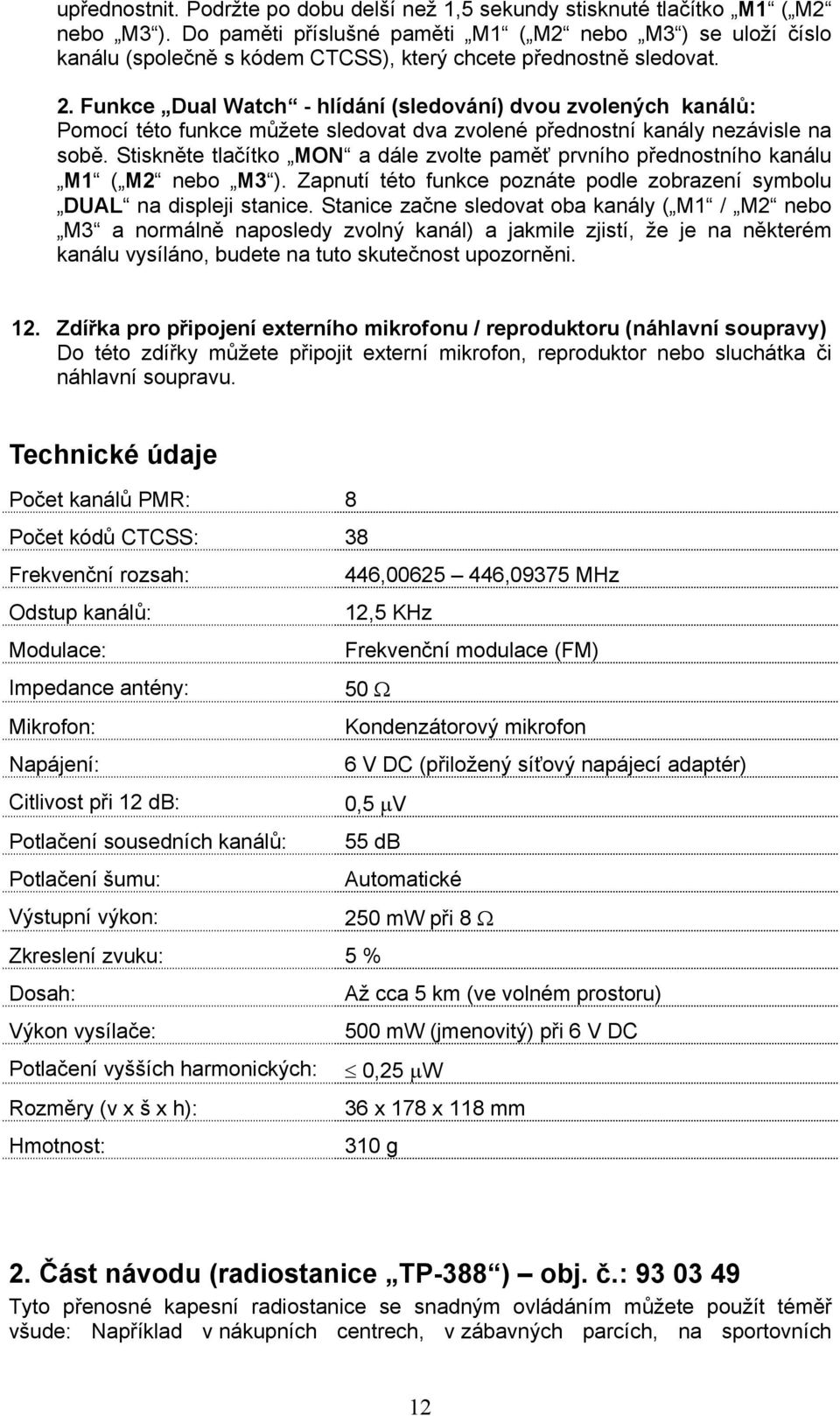

12 upřednostnit. Podržte po dobu delší než 1,5 sekundy stisknuté tlačítko M1 ( M2 nebo M3 ). Do paměti příslušné paměti M1 ( M2 nebo M3 ) se uloží číslo kanálu (společně s kódem CTCSS), který chcete přednostně sledovat. 2. Funkce Dual Watch - hlídání (sledování) dvou zvolených kanálů: Pomocí této funkce můžete sledovat dva zvolené přednostní kanály nezávisle na sobě. Stiskněte tlačítko MON a dále zvolte paměť prvního přednostního kanálu M1 ( M2 nebo M3 ). Zapnutí této funkce poznáte podle zobrazení symbolu DUAL na displeji stanice. Stanice začne sledovat oba kanály ( M1 / M2 nebo M3 a normálně naposledy zvolný kanál) a jakmile zjistí, že je na některém kanálu vysíláno, budete na tuto skutečnost upozorněni. 12. Zdířka pro připojení externího mikrofonu / reproduktoru (náhlavní soupravy) Do této zdířky můžete připojit externí mikrofon, reproduktor nebo sluchátka či náhlavní soupravu. Technické údaje Počet kanálů PMR: 8 Počet kódů CTCSS: 38 Frekvenční rozsah: 446, ,09375 MHz Odstup kanálů: 12,5 KHz Modulace: Frekvenční modulace (FM) Impedance antény: 50 Ω Mikrofon: Kondenzátorový mikrofon Napájení: 6 V DC (přiložený síťový napájecí adaptér) Citlivost při 12 db: 0,5 µv Potlačení sousedních kanálů: 55 db Potlačení šumu: Automatické Výstupní výkon: 250 mw při 8 Ω Zkreslení zvuku: 5 % Dosah: Až cca 5 km (ve volném prostoru) Výkon vysílače: 500 mw (jmenovitý) při 6 V DC Potlačení vyšších harmonických: 0,25 µw Rozměry (v x š x h): 36 x 178 x 118 mm Hmotnost: 310 g 2. Část návodu (radiostanice TP-388 ) obj. č.: Tyto přenosné kapesní radiostanice se snadným ovládáním můžete použít téměř všude: Například v nákupních centrech, v zábavných parcích, na sportovních 12

13 stadionech či na pláži. Pomocí těchto vysílaček budete ve stálém kontaktu se svými rodinnými příslušníky nebo s přáteli či známými. Tyto vysílačky můžete výhodně použít se základní stanicí (viz 1. část tohoto návodu k obsluze), ale i bez ní, například i jako zařízení k hlídání kojenců a malých dětí (použití funkce VOX jako takzvané elektronické chůvy). Další podrobnosti naleznete v kapitole 1. Část návodu (radiostanice TP-396 ) - úvod, neboť se základní parametry těchto vysílaček téměř neliší od parametrů základní stanice (radiostanice) TP-396. Další vlastnosti těchto radiostanic (a některá důležitá upozornění): Pokud nestisknete žádné ovládací tlačítko a nebudete-li radiostanici používat delší dobu než 2 hodiny, dojde k jejímu automatickému vypnutí za účelem šetření do ní vložených baterií (nebo akumulátorů). Přiložená kožená pouzdra slouží k ochraně radiostanic. Tyto stanice můžete též připnout pomocí klipsu například k opasku u kalhot. Upozornění: Budete-li vyndávat vysílačku z koženého pouzdra, zatlačte na ni ze spodu tohoto pouzdra. Nevytahujte radiostanici z pouzdra uchopením za její anténu. 13

14 Použití a obsluha kapesní radiostanice A. Zobrazení na displeji z tekutých krystalů (LCD) Multifunkční displej této radiostanice je vybaven zadním podsvícením (osvětlením), které zapnete na dobu 7 sekund stisknutím libovolného ovládacího tlačítka kromě tlačítka vysílání PTT a tlačítka vyslání vyzváněcího tónu CALL Zobrazení zvoleného čísla hlavního kanálu Zobrazení zvoleného čísla subkanálu CTCSS 3. CTCSS Symbol nastavení režimu použití subkanálů CTCSS 4. Symbol vysílání - po stisknutí tlačítka vysílání PTT nebo CALL (vyslání vyzváněcího tónu) 5. BUSY Symbol příjmu hovoru (vysílání) 6. Symbol klíče - zablokování ovládacích tlačítek proti náhodnému rozladění radiostanice 7. Symbol vybití do radiostanice vložených baterií. Jakmile se na displeji stanice objeví tento symbol, proveďte výměnu baterií. 8. SCAN Symbol aktivace automatického naladění (vyhledání) kanálů, na kterých je vysíláno (funkce skenování) 9. FUNC Tento symbol se objeví na displeji stanice, zvolíte-li druhou funkci některého z ovládacích tlačítek. Zvolení druhé funkce provedete po stisknutí tlačítka MON ( SHIFT ). 10. C-TONE Symbol, který Vás má upozornit na to, že Vás někdo volá (vysílání vyzváněcího tónu) = nastavení funkce volání. 11. VOX L Symbol zapnutí funkce VOX - ovládání vysílání pomocí hlasové modulace, obdobná funkce jako hands-free u mobilních telefonů. Nastavení citlivosti funkce VOX pro tiché prostředí (Low). 12. VOX H Viz výše. Nastavení citlivosti funkce VOX na hlučné prostředí (High). 13. Zapnutí akustického signálu upozornění na stisknutí ovládacích tlačítek 14. Symbol nastavení přeskočení (vyloučení) určitého kanálu při automatickém ladění 14

15 B. Rádiový provoz (komunikace s druhou osobou) Přístroj emituje elektromagnetickou energii ve vysokofrekvenčním pásmu. Aby měla radiostanice optimální výkon a snížila se absorpce vyzařované energie lidským tělem na nejnižší možnou míru, mějte stanici během vysílání umístěnou takovým způsobem, aby její anténa byla vzdálena od Vašeho těla minimálně 5 cm. Zapněte přístroj. Nyní můžete hovořit s osobou, která vlastní rovněž vysílačku pracující v pásmu PMR. Podmínka pro tuto komunikaci znamená mít oba přístroje naladěné na stejný hlavní kanál (1 až 8) a na stejný kód CTCSS (01 až 38). Pokud zvolený kanál využívá ještě někdo jiný, může dojít k vzájemnému rušení. V tomto případě nalaďte jiný volný kanál nebo kód CTCSS. Viz dále kapitola C. Součásti a ovládací tlačítka radiostanice + jejich funkce. Budete-li chtít vysílat, stiskněte a podržte stisknuté tlačítko PTT. Budete-li chtít vyslat vyzváněcí tón, podržte stisknuté tlačítko CALL ( VOX ). Budete-li chtít poslouchat svého partnera, uvolněte stisknutí tlačítka PTT. C. Součásti a ovládací tlačítka radiostanice + jejich funkce 1. Regulátor nastavení hlasitosti + zapnutí/vypnutí stanice Pomocí tohoto otočného regulátoru radiostanici vypnete nebo zapnete. Otočením tohoto regulátoru doprava stanici zapnete a nastavíte vyhovující úroveň hlasitosti poslechu. Nezapínejte radiostanici nikdy okamžité poté, co jste jí přenesli z chladného prostředí do prostředí teplého. Zkondenzovaná voda, která se přitom objeví, by mohla Vaši radiostanici za určitých okolností zničit. Nechte přístroj vypnutý tak dlouho, dokud se jeho teplota nevyrovná s teplotou okolí (místnosti). 2. Multifunkční displej z tekutých krystalů (LCD) se zadním podsvícením 3.Tlačítko CH (naladění kanálu) - viz též tlačítko CH 15

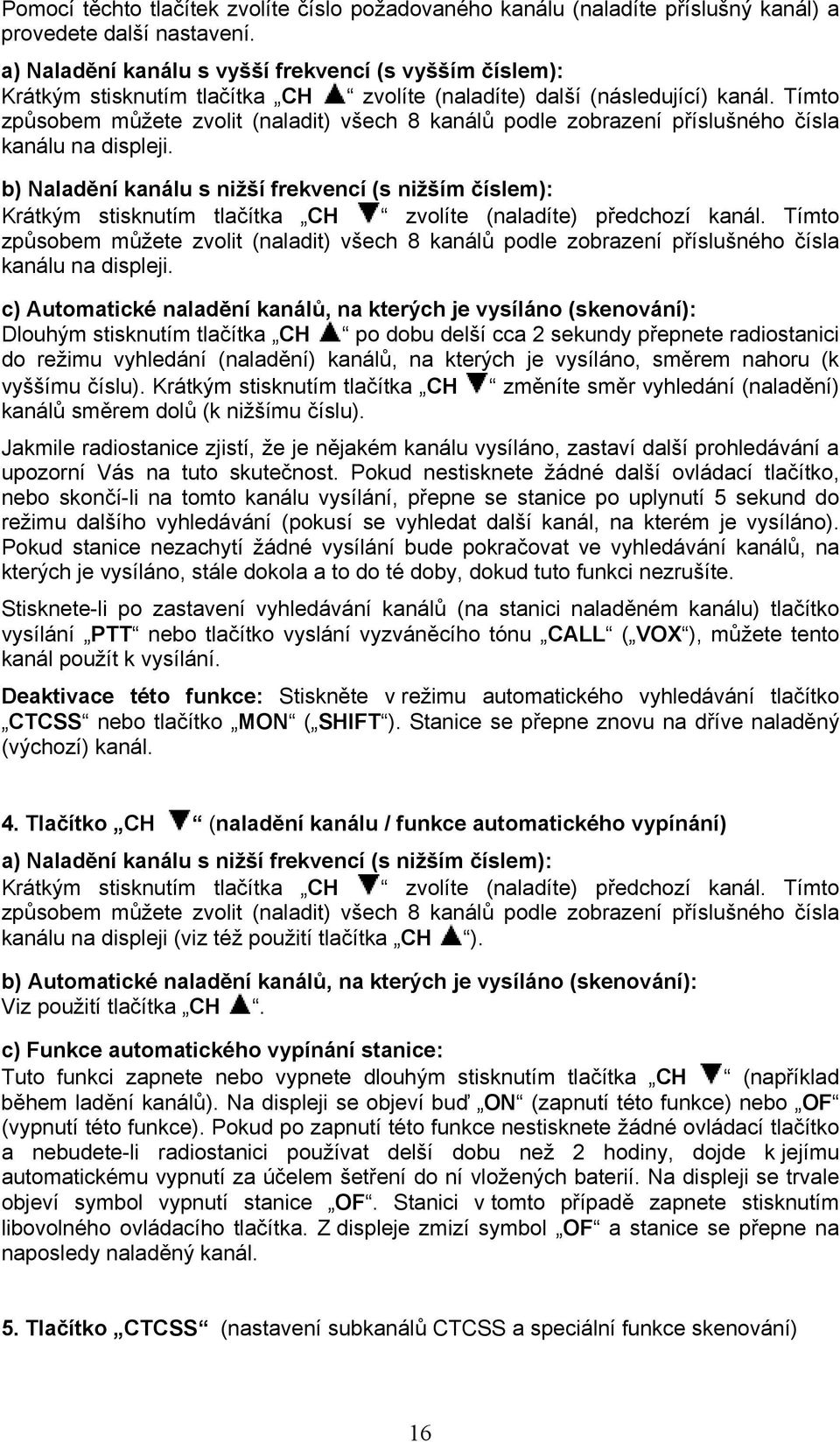

16 Pomocí těchto tlačítek zvolíte číslo požadovaného kanálu (naladíte příslušný kanál) a provedete další nastavení. a) Naladění kanálu s vyšší frekvencí (s vyšším číslem): Krátkým stisknutím tlačítka CH zvolíte (naladíte) další (následující) kanál. Tímto způsobem můžete zvolit (naladit) všech 8 kanálů podle zobrazení příslušného čísla kanálu na displeji. b) Naladění kanálu s nižší frekvencí (s nižším číslem): Krátkým stisknutím tlačítka CH zvolíte (naladíte) předchozí kanál. Tímto způsobem můžete zvolit (naladit) všech 8 kanálů podle zobrazení příslušného čísla kanálu na displeji. c) Automatické naladění kanálů, na kterých je vysíláno (skenování): Dlouhým stisknutím tlačítka CH po dobu delší cca 2 sekundy přepnete radiostanici do režimu vyhledání (naladění) kanálů, na kterých je vysíláno, směrem nahoru (k vyššímu číslu). Krátkým stisknutím tlačítka CH změníte směr vyhledání (naladění) kanálů směrem dolů (k nižšímu číslu). Jakmile radiostanice zjistí, že je nějakém kanálu vysíláno, zastaví další prohledávání a upozorní Vás na tuto skutečnost. Pokud nestisknete žádné další ovládací tlačítko, nebo skončí-li na tomto kanálu vysílání, přepne se stanice po uplynutí 5 sekund do režimu dalšího vyhledávání (pokusí se vyhledat další kanál, na kterém je vysíláno). Pokud stanice nezachytí žádné vysílání bude pokračovat ve vyhledávání kanálů, na kterých je vysíláno, stále dokola a to do té doby, dokud tuto funkci nezrušíte. Stisknete-li po zastavení vyhledávání kanálů (na stanici naladěném kanálu) tlačítko vysílání PTT nebo tlačítko vyslání vyzváněcího tónu CALL ( VOX ), můžete tento kanál použít k vysílání. Deaktivace této funkce: Stiskněte v režimu automatického vyhledávání tlačítko CTCSS nebo tlačítko MON ( SHIFT ). Stanice se přepne znovu na dříve naladěný (výchozí) kanál. 4. Tlačítko CH (naladění kanálu / funkce automatického vypínání) a) Naladění kanálu s nižší frekvencí (s nižším číslem): Krátkým stisknutím tlačítka CH zvolíte (naladíte) předchozí kanál. Tímto způsobem můžete zvolit (naladit) všech 8 kanálů podle zobrazení příslušného čísla kanálu na displeji (viz též použití tlačítka CH ). b) Automatické naladění kanálů, na kterých je vysíláno (skenování): Viz použití tlačítka CH. c) Funkce automatického vypínání stanice: Tuto funkci zapnete nebo vypnete dlouhým stisknutím tlačítka CH (například během ladění kanálů). Na displeji se objeví buď ON (zapnutí této funkce) nebo OF (vypnutí této funkce). Pokud po zapnutí této funkce nestisknete žádné ovládací tlačítko a nebudete-li radiostanici používat delší dobu než 2 hodiny, dojde k jejímu automatickému vypnutí za účelem šetření do ní vložených baterií. Na displeji se trvale objeví symbol vypnutí stanice OF. Stanici v tomto případě zapnete stisknutím libovolného ovládacího tlačítka. Z displeje zmizí symbol OF a stanice se přepne na naposledy naladěný kanál. 5. Tlačítko CTCSS (nastavení subkanálů CTCSS a speciální funkce skenování) 16

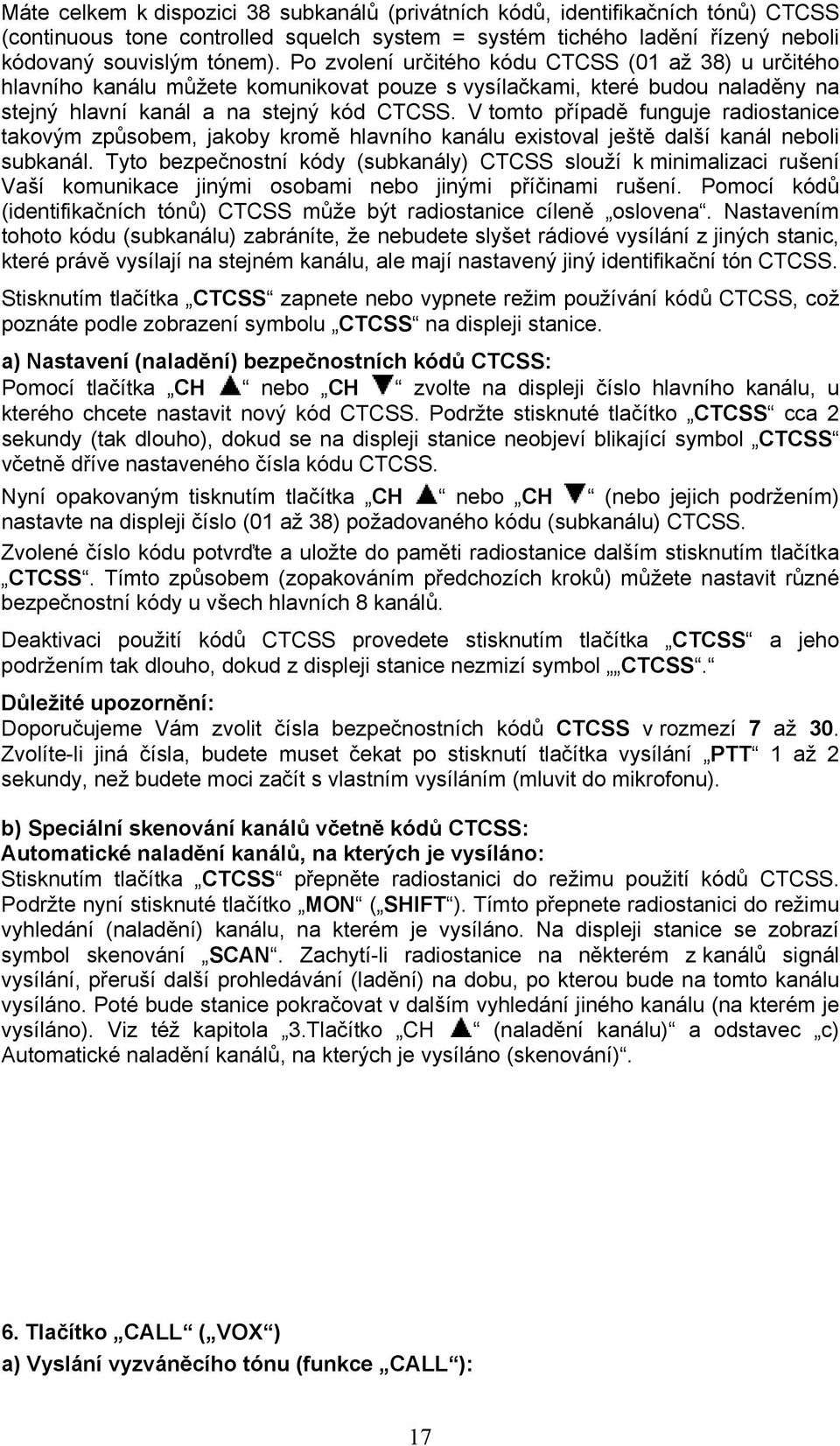

17 Máte celkem k dispozici 38 subkanálů (privátních kódů, identifikačních tónů) CTCSS (continuous tone controlled squelch system = systém tichého ladění řízený neboli kódovaný souvislým tónem). Po zvolení určitého kódu CTCSS (01 až 38) u určitého hlavního kanálu můžete komunikovat pouze s vysílačkami, které budou naladěny na stejný hlavní kanál a na stejný kód CTCSS. V tomto případě funguje radiostanice takovým způsobem, jakoby kromě hlavního kanálu existoval ještě další kanál neboli subkanál. Tyto bezpečnostní kódy (subkanály) CTCSS slouží k minimalizaci rušení Vaší komunikace jinými osobami nebo jinými příčinami rušení. Pomocí kódů (identifikačních tónů) CTCSS může být radiostanice cíleně oslovena. Nastavením tohoto kódu (subkanálu) zabráníte, že nebudete slyšet rádiové vysílání z jiných stanic, které právě vysílají na stejném kanálu, ale mají nastavený jiný identifikační tón CTCSS. Stisknutím tlačítka CTCSS zapnete nebo vypnete režim používání kódů CTCSS, což poznáte podle zobrazení symbolu CTCSS na displeji stanice. a) Nastavení (naladění) bezpečnostních kódů CTCSS: Pomocí tlačítka CH nebo CH zvolte na displeji číslo hlavního kanálu, u kterého chcete nastavit nový kód CTCSS. Podržte stisknuté tlačítko CTCSS cca 2 sekundy (tak dlouho), dokud se na displeji stanice neobjeví blikající symbol CTCSS včetně dříve nastaveného čísla kódu CTCSS. Nyní opakovaným tisknutím tlačítka CH nebo CH (nebo jejich podržením) nastavte na displeji číslo (01 až 38) požadovaného kódu (subkanálu) CTCSS. Zvolené číslo kódu potvrďte a uložte do paměti radiostanice dalším stisknutím tlačítka CTCSS. Tímto způsobem (zopakováním předchozích kroků) můžete nastavit různé bezpečnostní kódy u všech hlavních 8 kanálů. Deaktivaci použití kódů CTCSS provedete stisknutím tlačítka CTCSS a jeho podržením tak dlouho, dokud z displeji stanice nezmizí symbol CTCSS. Důležité upozornění: Doporučujeme Vám zvolit čísla bezpečnostních kódů CTCSS v rozmezí 7 až 30. Zvolíte-li jiná čísla, budete muset čekat po stisknutí tlačítka vysílání PTT 1 až 2 sekundy, než budete moci začít s vlastním vysíláním (mluvit do mikrofonu). b) Speciální skenování kanálů včetně kódů CTCSS: Automatické naladění kanálů, na kterých je vysíláno: Stisknutím tlačítka CTCSS přepněte radiostanici do režimu použití kódů CTCSS. Podržte nyní stisknuté tlačítko MON ( SHIFT ). Tímto přepnete radiostanici do režimu vyhledání (naladění) kanálu, na kterém je vysíláno. Na displeji stanice se zobrazí symbol skenování SCAN. Zachytí-li radiostanice na některém z kanálů signál vysílání, přeruší další prohledávání (ladění) na dobu, po kterou bude na tomto kanálu vysíláno. Poté bude stanice pokračovat v dalším vyhledání jiného kanálu (na kterém je vysíláno). Viz též kapitola 3.Tlačítko CH (naladění kanálu) a odstavec c) Automatické naladění kanálů, na kterých je vysíláno (skenování). 6. Tlačítko CALL ( VOX ) a) Vyslání vyzváněcího tónu (funkce CALL ): 17

18 Podržíte-li stisknuté tlačítko CALL ( VOX ), vyšlete do všech radiostanic, které jsou naladěny na stejný kanál a kód CTCSS, vyzváněcí tón (jedná se podobnou funkci jako například u mobilního telefonu). b) Uzamčení ovládacích tlačítek proti náhodnému rozladění stanice: Podržíte-li stisknuté tlačítko MON ( SHIFT ) a stisknete-li přitom tlačítko CALL ( VOX ), můžete zapnout nebo vypnout funkci zablokování ovládacích tlačítek. Při zablokování ovládacích tlačítek je na displeji stanice zobrazen symbol klíče. Tímto způsobem zablokujete použití ovládacích tlačítek CTCSS, CH a CH. c) Funkce VOX + nastavení její citlivosti: Tato radiostanice je vybavena funkcí VOX (funkce volného mluvení bez použití rukou, ovládání radiostanice pomocí hlasu). Po aktivaci této funkce stačí promluvit do mikrofonu a radiostanice se přepne automaticky do režimu vysílání. Jakmile radiostanice pozná, že již nemluvíte, přepne se opět automaticky do režimu příjmu. Funkci VOX můžete použít jak s interním mikrofonem, tak i s externí soupravou hands-free (tato není součástí dodávky radiostanice). Citlivost funkce VOX můžete nastavit. Abyste byli s funkcí VOX spokojeni, je třeba, abyste dodržovali následující pokyny. Přístroj potřebuje jistý čas k přepnutí z režimu příjmu do režimu vysílání. Z tohoto důvodu může zmizet první slabika hovoru. Podržíte-li stisknuté tlačítko MON ( SHIFT ) a stisknete-li přitom tlačítko CALL ( VOX ), provedete aktivaci nebo deaktivaci funkce VOX, což poznáte podle zobrazení symbolu VOX na displeji stanice. Podržte stisknuté tlačítko MON ( SHIFT ) a dále přitom podržte stisknuté tlačítko CALL ( VOX ) po dobu 2 sekundy (tak dlouho), dokud se na displeji stanice nezobrazí symbol VOX H (= nastavení citlivosti funkce VOX pro hlučné prostředí) nebo VOX L (= nastavení citlivosti funkce VOX pro tiché prostředí). d) Nastavení radiostanice na základní (dílenské) parametry (reset): Podržíte-li stisknuté tlačítko CALL ( VOX ) při zapínání radiostanice, provedete takzvané zpětné nastavení radiostanice na základní (dílenské) parametry. Tímto vymažete všechna dříve provedená nastavení. Tuto akci proveďte v tom případě, přestane-li radiostanice spolehlivě fungovat. 7. Tlačítko PTT (Push-To-Talk = stiskni a mluv) Stisknutím tlačítka PTT (tlačítko vysílání) a jeho podržením přepnete radiostanici do režimu vysílání. Po stisknutí tohoto tlačítka začněte mluvit do mikrofonu (viz též použití tlačítka TALK u radiostanice TP-396 ). Po uvolnění stisknutí tohoto tlačítka (nebude-li toto tlačítko stisknuté) je stanice trvala přepnuta do režimu příjmu (v tomto režimu příjmu můžete poslouchat sdělení Vašeho partnera). Radiostanice vyzařuje elektromagnetickou energii ve vysokofrekvenčním pásmu. Aby měla radiostanice optimální výkon a snížila se absorpce vyzařované energie lidským tělem na nejnižší možnou míru, dodržujte prosím následující pokyny: Držte stanici během vysílání takovým způsobem, aby její anténa byla vzdálena od Vašeho těla minimálně 5 cm. 8. Tlačítko MON ( SHIFT ) = tlačítko monitorování (+ druhé funkce viz výše) a) Funkce monitorování vypnutí funkce automatického potlačení šumu: 18

19 Tato stanice je vybavena funkcí automatického potlačení šumu (Auto Squelch), která potlačuje příjem kanálů se silným šumem, který vzniká například následkem okolních podmínek v terénu nebo velkou vzdáleností mezi jednotlivými stanicemi (snížení dosahu a kvality přenosu rádiových signálů mezi nimi). Tuto funkci můžete dočasně vypnout a opět zapnout. Vypnutím této funkce provedete zapnutí maximálního dosahu radiostanice neboli funkce monitorování. Pokud budete chtít slyšet i slabé kanály včetně šumu, zvolte příslušný kanál a stiskněte a podržte stisknuté tlačítko MON ( SHIFT ). V tomto případě uslyšíte nejen rušivé signály, ale i příjem vysílání slabých stanic (jejichž vysílání byste jinak neslyšeli). Uvolníte-li opět stisknutí tohoto tlačítka, přepnete radiostanici znovu do režimu automatického potlačení šumu. b) Druhé funkce ovládacích tlačítek: Viz výše použití tlačítek CTCSS, CALL ( VOX ) na displeji stanice bude v tomto případě zobrazen symbol FUNC. 9. Zdířka pro připojení externího mikrofonu / reproduktoru (náhlavní soupravy) Do této zdířky můžete připojit externí mikrofon, reproduktor nebo sluchátka či náhlavní soupravu. Toto příslušenství můžete obdržet na zvláštní objednávku. 10. Zdířka pro připojení externí nabíječky akumulátorů Pokud použijete k napájení radiostanice akumulátory NiCd nebo NiMH, můžete do této zdířky zapojit konektor externí nabíječky pro jejich nabíjení (tato nabíječka není součástí dodávaného příslušenství). Zastrčte v tomto případě konektor (jack) kabelu nabíječky do zdířky označené CHRG na boční straně radiostanice. Přepněte v bateriovém pouzdru přepínač CHARGE ON / OFF do polohy ON a zapojte nabíječku do síťové zásuvky (viz dále 12. Bateriové pouzdro ). Důležité upozornění: Zdířku CHRG lze použít pouze k nabíjení do radiostanice vložených akumulátorů (NiCd nebo NiMH). Radiostanici nelze pomocí nabíječky samostatně napájet. 11. Anténa Tato anténa je pevně spojena s radiostanicí a nelze ji demontovat. Na přístrojí nesmějí být prováděny změny a tento přístroj smí být dále používán pouze s anténou, která je připevněna k radiostanici. Nesmíte provádět žádné zásahy na zvýšení vysílacího výkonu. 12. Bateriové pouzdro Toto bateriové pouzdro otevřete posunutím jeho krytu ve směru šipky. 19

20 Nabíjení do radiostanice vložených akumulátorů: Pokud použijete k napájení radiostanice akumulátory NiCd nebo NiMH, je třeba při jejich nabíjení přepnout v bateriovém pouzdru přepínač CHARGE ON / OFF do polohy ON. Otevřete kryt bateriového pouzdra. Upozornění: Úplné nabití akumulátorů NiCd trvá cca 15 hodin. Nabíjení akumulátorů NiMH trvá poněkud déle. POZOR!!! Pokud budete používat k napájení radiostanice obyčejné baterie (například alkalické baterie), musí být tento přepínač CHARGE ON / OFF přepnut z bezpečnostních důvodů do polohy OFF (vypnutí funkce nabíjení), neboť v případě připojení externí nabíječky existuje nebezpečí exploze a poškození radiostanice. Vložení a výměna baterií (akumulátorů): Otevřete kryt bateriového pouzdra a do tohoto pouzdra vložte tři (3) mikrotužkové baterie 1,5 V typu AAA správnou polaritou a kryt bateriového pouzdra opět uzavřete. Doporučujeme používat alkalické baterie. Místo baterií můžete vložit do bateriového pouzdra i akumulátory stejné velikosti. Technické údaje Počet kanálů PMR: 8 Počet kódů CTCSS: 38 Frekvenční rozsah: 446, ,09375 MHz Modulace: Frekvenční modulace (FM) Impedance antény: 50 Ω Mikrofon: Kondenzátorový mikrofon Napájení: 3 baterie 1,5 V typu AAA (nebo akumulátory) Citlivost při 12 db (sinus): 0,5 µv Potlačení sousedních kanálů: 50 db Potlačení šumu: Automatické Výstupní výkon: 125 mw při 8 Ω Zkreslení zvuku: 7 % Dosah: Až cca 5 km (ve volném prostoru) Výkon vysílače: 300 mw (jmenovitý) při 4,5 V DC Potlačení vyšších harmonických: > 63 db Rozměry (v x š x h): 85 x 52 x 20 (23) mm Hmotnost: 90 g 20

21 Několik dalších důležitých informací Dosah rádiového přenosu mezi radiostanicemi Tyto radiostanice disponují vysokým vysílacím výkonem k zajištění maximálního možného dosahu rádiového přenosu zvukových signálů. Aby nedocházelo k rušení mezi oběma stanicemi (zpětná vazba mezi nimi), musejí být stanice při vysílání od sebe vzdáleny minimálně 1,5 m. Dosah a kvalita rádiového přenosu závisí na místních a okolních podmínkách. Dosah rádiového přenosu ovlivňují betonové budovy, husté lesy nebo porosty a v některých případech i motorová vozidla. Dosah rádiového přenosu se značně sníží i v případě, budete-li radiostanici používat v uzavřeném automobilu Optimální dosah ve volném prostoru (rovné, otevřené plochy) 2. Omezený dosah (budovy, stromy, atd.) 3. Minimální dosah (kopce, husté lesy, budovy s železobetonovými konstrukcemi) Optimální dosah (3 až 5 km) docílíte ve volném prostoru, pokud se nebudou mezi radiostanicemi nacházet žádné velké překážky. Budovy nebo stromy již znatelným způsobem sníží dosah rádiového přenosu. Husté lesy, kopce (hory) a železobetonové konstrukce sníží dosah rádiového přenosu na minimum. Čištění a údržba radiostanic Provádějte pravidelné kontroly z hlediska technické bezpečnosti, zda nedošlo k poškození pouzder radiostanic. Provoz s poškozenou anténou není dovolen. Existuje nebezpečí poleptání pokožky. Čas od času zkontrolujte stav baterií. Vybité baterie okamžitě vyndejte z bateriového pouzdra. Mohly by vytéci a poškodit přístroj. Při výměně používejte pouze baterie předepsaných typů a vyměňujte je všechny najednou. Přístroj nesmí být otvírán. Vlastnoruční opravy nebo přelaďování stanice jsou zakázány, každá změna nebo cizí zásah (přeladění na jiná pásma) může znamenat zákaz provozu a v každém případě zaniknou jakékoliv nároky ze záruky. K čištění pouzdra radiostanice a nabíječky používejte toliko měkký antistatický hadřík bez žmolků a chloupků, který můžete mírně navlhčit. Abyste zabránili poškrábání nebo poleptání pouzdra či displeje, nečistěte nikdy přístroj prostředky na drhnutí a rozpouštědly (například benzínem nebo alkoholem). Radiostanice nejsou vodotěsné, nikdy je nenamáčejte do vody nebo do jiných kapalin. Nečistěte stanice pod tekoucí vodou. Pokud dojde k namočení radiostanice do vody nebo do jiné kapaliny, stanici okamžitě vypněte a vyndejte z ní baterie nebo akumulátory. Mokrou radiostanici vysušte měkkou utěrkou. Kontakty baterií vysušte suchým hadříkem bez žmolků a chloupků. Stanici nikdy nepoužívejte (nezapínejte), dokud dokonale nevyschne. 21

22 Tabulka frekvencí pásma PMR: Tabulka frekvencí kanálů (kódů) CTCSS: Bezpečnostní předpisy a všeobecné informace o pásmu PMR (Upraveno podle norem a předpisů Evropské unie) Přečtěte si prosím tyto informace před prvním použitím vysílaček. Tyto informace obsahují důležité pokyny k bezpečnému a bezproblémovému používání těchto radiostanic. Upozornění: Tento návod v českém jazyce byl upraven a má poněkud jiné uspořádání než originální návod k obsluze. Tento výrobek splňuje požadavky předpisů FCC (Federal Communication Commission = Federální komise pro telekomunikace USA) a předpisy příslušných evropských norem a směrnic. Tyto vysílačky nevyzařují žádná škodlivá (nebezpečná) elektromagnetická pole (rušení) a přijímají všechny signály i s možným rušením, pokud bude někdo vysílat na stejném kanálu a se stejně nastaveným bezpečnostním neboli identifikačním kódem (CTCSS). 22

23 Vysílání a příjem Každá radiostanice je vybavena vysílačem a přijímačem. Stisknutím tlačítka PTT (nebo TALK = tlačítko vysílání) a jeho podržením přepnete radiostanici do režimu vysílání. Po uvolnění tohoto tlačítka (nebude-li toto tlačítko stisknuté) je stanice trvala přepnuta do režimu příjmu (v tomto režimu příjmu můžete poslouchat sdělení Vašeho partnera). Frekvence vysílání Tyto radiostanice a jejich konstrukce splňují národní a mezinárodní normy a směrnice ohledně takzvaného elektromagnetického smogu (zatížení lidského organismu elektromagnetickým zářením ve vysokofrekvenčním pásmu). Abyste zajistili optimální výkon těchto vysílaček a nezatěžovali sebe nebo jiné osoby elektromagnetickým smogem, dodržujte následující pokyny: Použití vysílaček a elektromagnetické záření Anténa a příslušenství: Používejte pouze k přístroji připevněnou anténu (podle evropských norem nelze používat v tomto pásmu jiné antény a zvyšovat vysílací výkon). Při používání vysílačky se nedotýkejte její antény (nedržte ji v ruce). To by ovlivnilo kvalitu rádiového přenosu a mohlo by způsobit nežádoucí zvýšení vysílacího výkonu a vyšší zatížení do přístroje vložených baterií nebo akumulátorů. Nepoužívejte přenosné radiostanice s poškozenou anténou. Při dotyku s pokožkou by mohla poškozená anténa způsobit lehké popáleniny pokožky. Při používání vysílaček jako tradiční dvousměrné bezdrátové pojítko držte vysílačku v kolmé (svislé) poloze ve vzdálenosti 2,5 až 5 cm od Vašich úst. Pro zavěšení vysílačky na oděv nebo na opasek používejte pouze originální klipsy, držáky nebo pouzdra firmy Oregon Scintific. Během vysílání a poslechu musíte zajistit minimální vzdálenost vysílačky a její antény 2,5 cm od Vašeho těla. K omezení zatížení lidského organismu elektromagnetickým zářením (splnění požadavků mezních hodnot podle norem a směrnic) dodržujte při používání vysílaček následující pokyny: Čas vysílání omezte na 50 % celkového času použití radiostanice. Při vysílání (budete-li chtít mluvit) stiskněte tlačítko PTT ( TALK ). Při příjmu (poslechu) tlačítko vysílání PTT ( TALK ) uvolněte. Elektromagnetické rušení / elektromagnetická slučitelnost Důležité upozornění: Každý elektronický přístroj je citlivý na elektromagnetické vyzařování (rušení), pokud není tento přístroj vybaven dostatečným stíněním a není-li náležitě zkonstruován z hlediska elektromagnetické slučitelnosti. Zdravotnická zařízení atd. Radiostanici nepoužívejte v blízkosti citlivých přístrojů, které se například používají v nemocnicích a ve zdravotních střediscích. Radiostanice by mohla způsobit jejich rušení (ovlivnění jejich funkce). Vypněte radiostanici vždy v místech, která jsou opatřena varovnými nápisy a upozorněními ohledně zákazu požívání bezdrátových (mobilních) telefonů a vysílaček. V průmyslových zařízeních je nutno dodržovat předpisy úrazové zábrany, které se týkají elektrických zařízení a provozních prostředků. 23
