1 NÁVOD K OBSLUZE Obj. č.: Tento návod k obsluze je součástí výrobku. Obsahuje důležité pokyny k uvedení do provozu a k obsluze. Jestliže výrobek předáte jiným osobám, dbejte na to, abyste jim odevzdali i tento návod k obsluze. Ponechte si proto tento návod k obsluze, abyste si jej mohli znovu kdykoliv přečíst! Obsah Strana

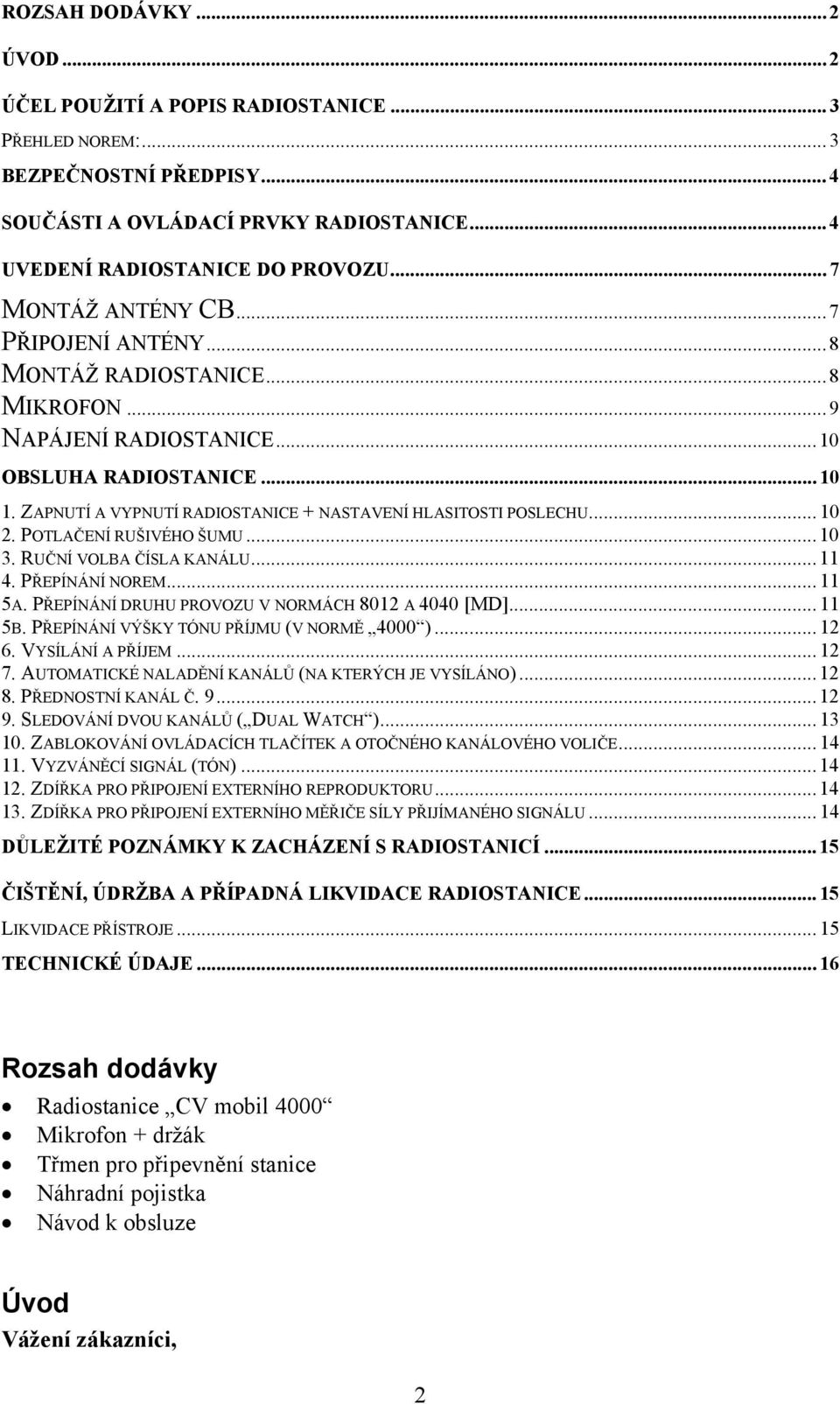

2 ROZSAH DODÁVKY... 2 ÚVOD... 2 ÚČEL POUŽITÍ A POPIS RADIOSTANICE... 3 PŘEHLED NOREM:... 3 BEZPEČNOSTNÍ PŘEDPISY... 4 SOUČÁSTI A OVLÁDACÍ PRVKY RADIOSTANICE... 4 UVEDENÍ RADIOSTANICE DO PROVOZU... 7 MONTÁŽ ANTÉNY CB... 7 PŘIPOJENÍ ANTÉNY... 8 MONTÁŽ RADIOSTANICE... 8 MIKROFON... 9 NAPÁJENÍ RADIOSTANICE OBSLUHA RADIOSTANICE ZAPNUTÍ A VYPNUTÍ RADIOSTANICE + NASTAVENÍ HLASITOSTI POSLECHU POTLAČENÍ RUŠIVÉHO ŠUMU RUČNÍ VOLBA ČÍSLA KANÁLU PŘEPÍNÁNÍ NOREM A. PŘEPÍNÁNÍ DRUHU PROVOZU V NORMÁCH 8012 A 4040 [MD] B. PŘEPÍNÁNÍ VÝŠKY TÓNU PŘÍJMU (V NORMĚ 4000 ) VYSÍLÁNÍ A PŘÍJEM AUTOMATICKÉ NALADĚNÍ KANÁLŮ (NA KTERÝCH JE VYSÍLÁNO) PŘEDNOSTNÍ KANÁL Č SLEDOVÁNÍ DVOU KANÁLŮ ( DUAL WATCH ) ZABLOKOVÁNÍ OVLÁDACÍCH TLAČÍTEK A OTOČNÉHO KANÁLOVÉHO VOLIČE VYZVÁNĚCÍ SIGNÁL (TÓN) ZDÍŘKA PRO PŘIPOJENÍ EXTERNÍHO REPRODUKTORU ZDÍŘKA PRO PŘIPOJENÍ EXTERNÍHO MĚŘIČE SÍLY PŘIJÍMANÉHO SIGNÁLU DŮLEŽITÉ POZNÁMKY K ZACHÁZENÍ S RADIOSTANICÍ ČIŠTĚNÍ, ÚDRŽBA A PŘÍPADNÁ LIKVIDACE RADIOSTANICE LIKVIDACE PŘÍSTROJE TECHNICKÉ ÚDAJE Rozsah dodávky Radiostanice CV mobil 4000 Mikrofon + držák Třmen pro připevnění stanice Náhradní pojistka Návod k obsluze Úvod Vážení zákazníci, 2

3 děkujeme Vám za Vaši důvěru a za nákup naší občanské radiostanice pro občanské pásmo CB CV Mobil 80 (MC8), která odpovídá nejnovějšímu stavu techniky. Přístroj byl přezkoušen na elektromagnetickou slučitelnost a splňuje tak požadavky platných evropských a národních směrnic. Jedná se o následující předpisy a normy: 73/23/EEC, 89/336/EEC, 99/5/EEC, EN (7/2000), EN (7/2000), EN (2002/04), EN (2002/04) a EN : U výrobku byla doložena shoda s příslušnými normami (CE). Odpovídající prohlášení a doklady jsou uloženy u výrobce. Abyste přístroj uchovali v dobrém stavu a zajistili jeho bezpečný provoz, je třeba, abyste dodržovali tento návod k obsluze! Účel použití a popis radiostanice Přístroj CV mobil 80 je radiostanice pro občanské pásmo CB (Citizen Band, Civil Band) s maximálním vysílacím výkonem 4 W. Tato stanice je určena pro pevnou montáž do automobilu (můžete ji ovšem použít i jako domácí radiostanici) a je vybavena funkcí potlačení šumu, automatickým laděním kanálů (na kterých je právě vysíláno), funkcí hlídání (sledování) dvou kanálů (Dual Watch), možností volby přednostního kanálu č. 9, tlačítkem pro spuštění volacího (vyzváněcího) tónu a přepínačem volby příslušné normy (Multi Norm). K stanici můžete připojit externí reproduktor a indikátor (měřidlo) síly přijímaného signálu (S-meter). Tuto radiostanici lze napájet stejnosměrným napětím 12 V (max. 15 V), například z automobilové baterie. Přístroj je určen pro používání pouze v uzavřených prostorách (nikoliv ve venkovním prostředí). Radiostanice nesmí být vystavována přílišné vlhkosti. Jiný způsob používání, než bylo uvedeno výše, by mohl vést k poškození tohoto přístroje. Kromě jiného by toto mohlo být spojeno s nebezpečím vzniku zkratu, úrazu elektrickým proudem atd. Na výrobku nesmějí být prováděny změny nebo přestavby (přepojování)! Důležité upozornění: V pásmu CB (26,965 až 27,405 MHz) v normě 4000 lze tuto radiostanici provozovat na 40 kanálech s frekvenční modulací (FM). Tuto stanici lze používat k vysílání v normě 4000 bez poplatků a registrace v následujících zemích: Rakousko, Belgie, Chorvatsko, Česká republika, Dánsko, Finsko, Francie, Německo, Itálie, Nizozemí, Norsko, Lucembursko, Španělsko, Švédsko, Švýcarsko, Velká Británie a mnohé další země. Další normy 8012 a 4040 mají jistá omezení. V některých zemích nelze na těchto normách vysílat bez udělení povolení a zaplacení určitých poplatků. Použijte-li tuto stanici ve Vaší zemi (v České republice) a v jiných zemích, informujte se předem u příslušných úřadů, zda můžete na těchto zvláštních normách ( 8012 a 4040 ) vysílat viz následující přehled norem. Přehled norem: Norma

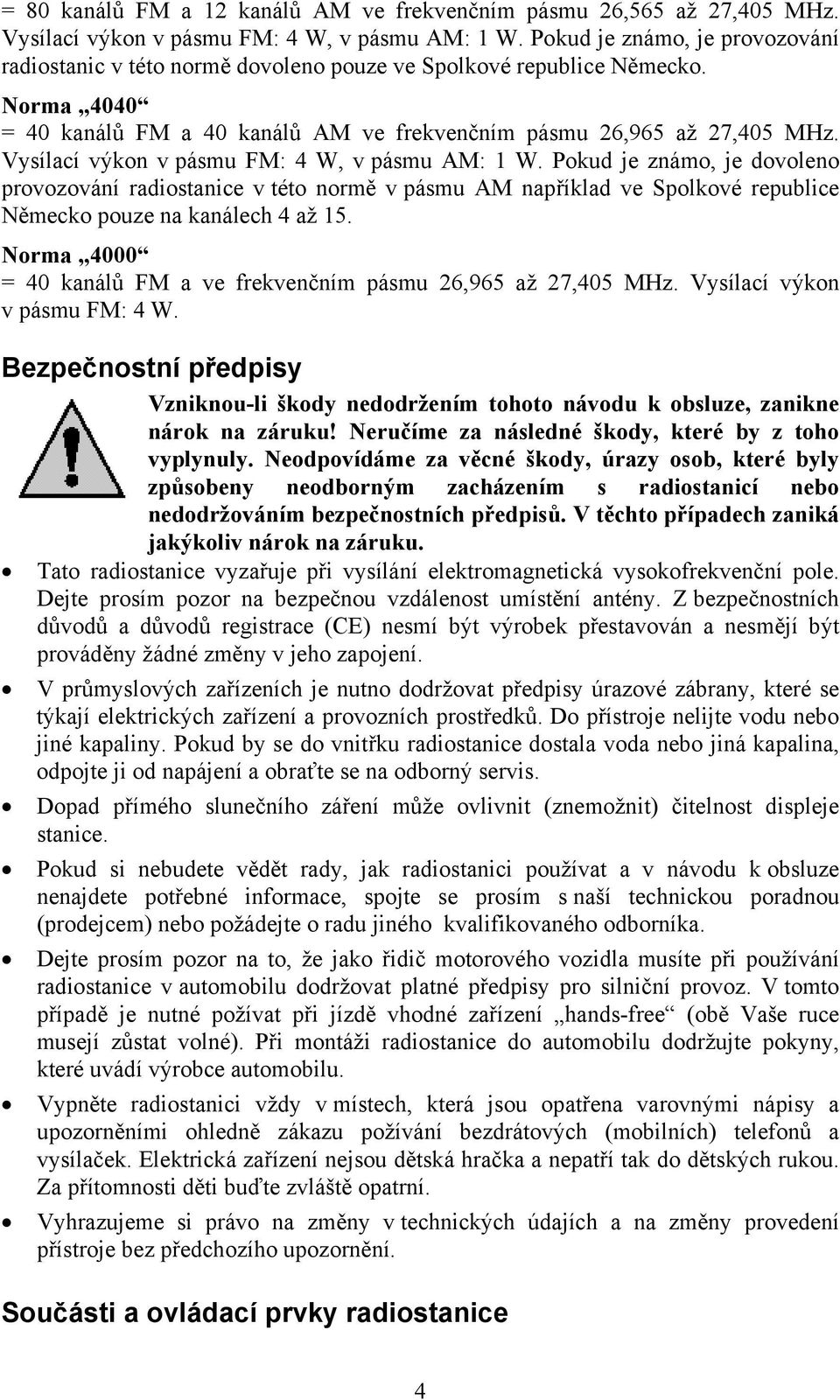

4 = 80 kanálů FM a 12 kanálů AM ve frekvenčním pásmu 26,565 až 27,405 MHz. Vysílací výkon v pásmu FM: 4 W, v pásmu AM: 1 W. Pokud je známo, je provozování radiostanic v této normě dovoleno pouze ve Spolkové republice Německo. Norma 4040 = 40 kanálů FM a 40 kanálů AM ve frekvenčním pásmu 26,965 až 27,405 MHz. Vysílací výkon v pásmu FM: 4 W, v pásmu AM: 1 W. Pokud je známo, je dovoleno provozování radiostanice v této normě v pásmu AM například ve Spolkové republice Německo pouze na kanálech 4 až 15. Norma 4000 = 40 kanálů FM a ve frekvenčním pásmu 26,965 až 27,405 MHz. Vysílací výkon v pásmu FM: 4 W. Bezpečnostní předpisy Vzniknou-li škody nedodržením tohoto návodu k obsluze, zanikne nárok na záruku! Neručíme za následné škody, které by z toho vyplynuly. Neodpovídáme za věcné škody, úrazy osob, které byly způsobeny neodborným zacházením s radiostanicí nebo nedodržováním bezpečnostních předpisů. V těchto případech zaniká jakýkoliv nárok na záruku. Tato radiostanice vyzařuje při vysílání elektromagnetická vysokofrekvenční pole. Dejte prosím pozor na bezpečnou vzdálenost umístění antény. Z bezpečnostních důvodů a důvodů registrace (CE) nesmí být výrobek přestavován a nesmějí být prováděny žádné změny v jeho zapojení. V průmyslových zařízeních je nutno dodržovat předpisy úrazové zábrany, které se týkají elektrických zařízení a provozních prostředků. Do přístroje nelijte vodu nebo jiné kapaliny. Pokud by se do vnitřku radiostanice dostala voda nebo jiná kapalina, odpojte ji od napájení a obraťte se na odborný servis. Dopad přímého slunečního záření může ovlivnit (znemožnit) čitelnost displeje stanice. Pokud si nebudete vědět rady, jak radiostanici používat a v návodu k obsluze nenajdete potřebné informace, spojte se prosím s naší technickou poradnou (prodejcem) nebo požádejte o radu jiného kvalifikovaného odborníka. Dejte prosím pozor na to, že jako řidič motorového vozidla musíte při používání radiostanice v automobilu dodržovat platné předpisy pro silniční provoz. V tomto případě je nutné požívat při jízdě vhodné zařízení hands-free (obě Vaše ruce musejí zůstat volné). Při montáži radiostanice do automobilu dodržujte pokyny, které uvádí výrobce automobilu. Vypněte radiostanici vždy v místech, která jsou opatřena varovnými nápisy a upozorněními ohledně zákazu požívání bezdrátových (mobilních) telefonů a vysílaček. Elektrická zařízení nejsou dětská hračka a nepatří tak do dětských rukou. Za přítomnosti děti buďte zvláště opatrní. Vyhrazujeme si právo na změny v technických údajích a na změny provedení přístroje bez předchozího upozornění. Součásti a ovládací prvky radiostanice 4

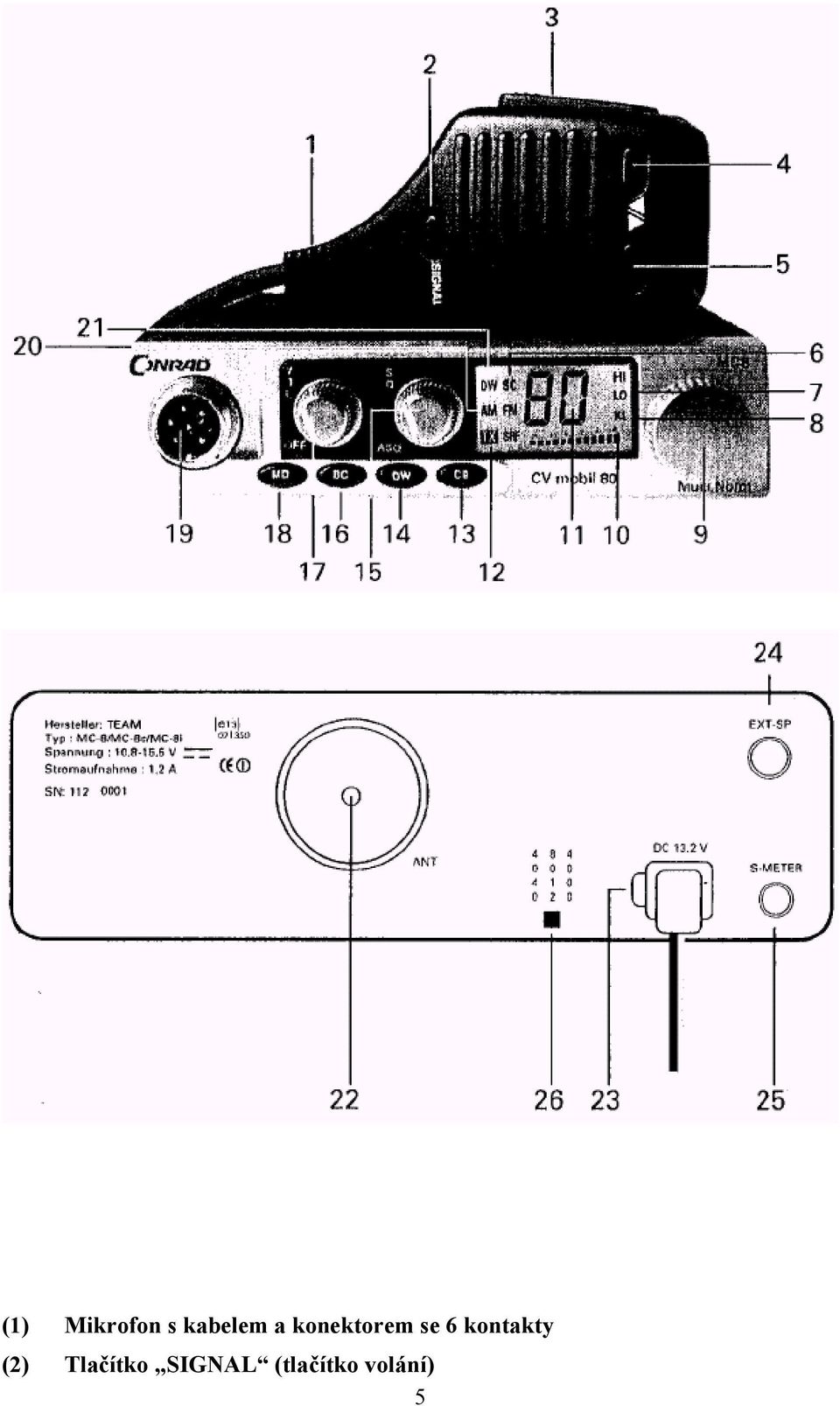

5 (1) Mikrofon s kabelem a konektorem se 6 kontakty (2) Tlačítko SIGNAL (tlačítko volání) 5

6 Stisknutím tohoto tlačítka přepnete radiostanici z příjmu na vyslání vyzváněcího tónu. Přístroj vyšle volací tón, podle kterého pozná Váš partner, že s ním chcete mluvit (jedná se o podobnou funkci jako vyzvánění telefonu). (3) Tlačítko vysílání PTT (přepnetí radiostanici do režimu vysílání). (4) Tlačítko (šipka, trojúhelník dolů) Tlačítko nastavení čísla kanálu směrem dolů (na nižší frekvenci). (5) Tlačítko (šipka, trojúhelník nahoru) Tlačítko nastavení čísla kanálu směrem nahoru (na vyšší frekvenci). (6) Zobrazení na displeji SC (zapnutí funkce automatického ladění kanálů). (7) Zobrazení na displeji HI / LO Zobrazení nastaveného tónu příjmu (vysoký / nízký) pouze typ MC-8c (8) Zobrazení na displeji KL (zapnutí funkce zablokování ovládacích tlačítek) (9) Otočný přepínač volby kanálů (10) Indikace úrovně síly přijímaného signálu SRF S1 S+30 (11) Zobrazení čísla zvoleného kanálu na displeji (12) Indikace vysílání na displeji TX (13) Tlačítko C9 (volba přednostního kanálu č. 9) (14) Tlačítko DW = tlačítko zapnutí sledování dvou kanálů (Dual Watch) a další funkce (zablokování ovládacích tlačítek). (15) Otočný regulátor SQ / ASQ Otočný regulátor potlačení šumu (+ automatické potlačení šumu ASQ). (16) Tlačítko SC Tlačítko automatického naladění kanálů (účastníků, kteří právě vysílají). (17) Spínač a otočný regulátor VOL/ OFF Spínač zapnutí / vypnutí radiostanice a nastavení hlasitosti poslechu. (18) Tlačítko MD (modulace) Volba druhu provozu AM/FM nebo přepnutí nastavení výšky tónu příjmu. (19) Zdířka pro připojení mikrofonu se 6 kontakty (norma GDCH) (20) Zobrazení zvoleného druhu provozu AM / FM (pouze MC-8 a MC-8i ). (21) Indikace na displeji DW = zapnutí sledování dvou kanálů (Dual Watch) (22) Zdířka pro připojení antény SO 239 ANT (23) Připojení napájení radiostanice DC 13,2 V (kabel) (24) Zdířka pro připojení externího reproduktoru EXT-SP (3,5 mm) (25) Zdířka připojení externího indikátoru síly signálu S-METER (2,5 mm) (26) Přepínač norem 8012, 4040 a

7 Uvedení radiostanice do provozu Nezapínejte přístroj nikdy okamžité poté, co jste jej přenesli z chladného prostředí do prostředí teplého. Zkondenzovaná voda, která se přitom objeví, by mohla Váš přístroj za určitých okolností zničit. Nechte přístroj vypnutý tak dlouho, dokud se jeho teplota nevyrovná s teplotou okolí (místnosti). Montáž antény CB Anténa patří k nejdůležitějším součástím radiostanice. Volba antény a místa její montáže má velký význam pro dosažení maximálního dosahu příjmu rádiových signálů radiostanice. Při výběru antény a jejího místa montáže dodržte prosím následující kritéria: Anténa musí být dimenzována na příjem a vysílání v pásmu 27 MHz. Anténa by měla být umístěna pokud možno co nejvýše a neměla by být zastíněná. Anténní kabel nesmí být poškozený a jeho konektor musí být k radiostanici připojen správným způsobem. Anténní kabel nesmí být dále příliš ohnutý. Delší antény zajišťují lepší dosah. Při montáži mobilních (automobilových) antén zajistěte prosím následující: Umístěte anténu doprostřed větší plochy karosérie (například na střechu). Spodek mobilních antén by měl mít dobrý kontakt s vodivou plochou plechu karosérie. Kromě pevné montáže automobilové antény, při které musíte vyvrtat otvor do karosérie Vašeho automobilu, existují i další možnosti montáže antény, například montáž do střešního žlábku, montáž pomocí držáku na kapotu zavazadlového prostoru, připevnění antény pomocí magnetického držáku nebo použití antény, kterou lze přilepit například na sklo (na zadní či boční okno automobilu). Pro pevnou montáž doporučujeme použít střešní anténu, například TEAM ECO 050 nebo ECO 200. Aby nedocházelo k rušení při příjmu rádia nebo televize, neměli byste provádět montáž CB-antény do bezprostřední blízkosti těchto přístrojů. K připojení antény nepoužívejte kabely delší více než 3 m. Při umístění antény na střechu (domu) dejte pozor na vysokonapěťová vedení. Pevně umístěná anténa musí být propojena s ochranou proti úderu blesku. 7

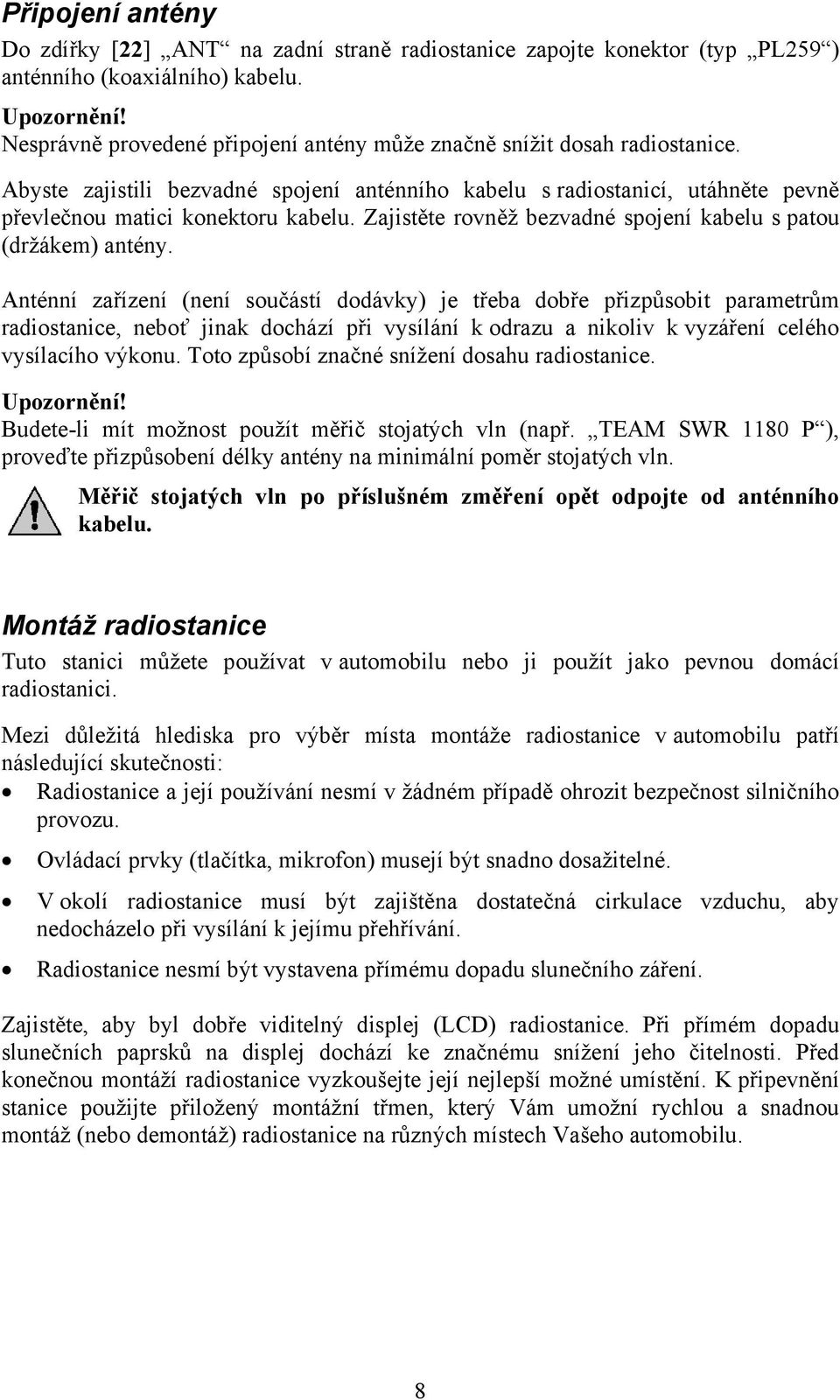

8 Připojení antény Do zdířky [22] ANT na zadní straně radiostanice zapojte konektor (typ PL259 ) anténního (koaxiálního) kabelu. Upozornění! Nesprávně provedené připojení antény může značně snížit dosah radiostanice. Abyste zajistili bezvadné spojení anténního kabelu s radiostanicí, utáhněte pevně převlečnou matici konektoru kabelu. Zajistěte rovněž bezvadné spojení kabelu s patou (držákem) antény. Anténní zařízení (není součástí dodávky) je třeba dobře přizpůsobit parametrům radiostanice, neboť jinak dochází při vysílání k odrazu a nikoliv k vyzáření celého vysílacího výkonu. Toto způsobí značné snížení dosahu radiostanice. Upozornění! Budete-li mít možnost použít měřič stojatých vln (např. TEAM SWR 1180 P ), proveďte přizpůsobení délky antény na minimální poměr stojatých vln. Měřič stojatých vln po příslušném změření opět odpojte od anténního kabelu. Montáž radiostanice Tuto stanici můžete používat v automobilu nebo ji použít jako pevnou domácí radiostanici. Mezi důležitá hlediska pro výběr místa montáže radiostanice v automobilu patří následující skutečnosti: Radiostanice a její používání nesmí v žádném případě ohrozit bezpečnost silničního provozu. Ovládací prvky (tlačítka, mikrofon) musejí být snadno dosažitelné. V okolí radiostanice musí být zajištěna dostatečná cirkulace vzduchu, aby nedocházelo při vysílání k jejímu přehřívání. Radiostanice nesmí být vystavena přímému dopadu slunečního záření. Zajistěte, aby byl dobře viditelný displej (LCD) radiostanice. Při přímém dopadu slunečních paprsků na displej dochází ke značnému snížení jeho čitelnosti. Před konečnou montáží radiostanice vyzkoušejte její nejlepší možné umístění. K připevnění stanice použijte přiložený montážní třmen, který Vám umožní rychlou a snadnou montáž (nebo demontáž) radiostanice na různých místech Vašeho automobilu. 8

9 Mikrofon Mikrofon připojíte k radiostanici pomocí konektoru se 6 kontakty do zdířky [19] na levé straně radiostanice. Bez připojeného mikrofonu není možné provádět žádné vysílání ani přijímat rádiové signály. Zdířka pro připojení mikrofonu je zapojena podle standardu (normy) GDCH následujícím způsobem: Zapojení kontaktů (pohled na pájecí místa mikrofonní zdířky nebo čelní pohled na konektor kabelu mikrofonu): 1 = Modulace 2 = Reproduktor (zapnutí příjmu) 3 = Tlačítko vysílání (PTT = push-to-talk = zapnutí mikrofonu) 4 = Tlačítko / (ladění kanálů) 5 = Kostra (uzemnění) 6 = + 12 V K této stanici můžete připojit dva různé typy mikrofonů: 1) Standardní mikrofon DM-106S s voličem kanálů (tlačítko / ) a s tlačítkem pro spuštění volacího (vyzváněcího) tónu. 2) Speciální mikrofon s funkcí VOX (hands-free) a s voličem kanálů DM-106VOX. Zapínatelná (vypínatelná) funkce VOX představuje ovládání vysílání radiostanice hlasem (funkce volného mluvení bez použití rukou, ovládání vysílání pomocí hlasu). Po aktivaci této funkce stačí promluvit do mikrofonu a radiostanice se přepne automaticky do režimu vysílání, aniž by bylo nutné stisknout na mikrofonu tlačítko vysílání (PTT). Jakmile radiostanice pozná, že již nemluvíte, přepne se opět automaticky do režimu příjmu. Jedná se ovládání radiostanice pomocí hovorové (hlasové) modulace. Je to obdobná funkce jako hands-free u mobilních telefonů. Dobu podržení režimu vysílání při přestávkách v řeči a citlivost (natavení podle hlasitosti hovoru a okolí) lze v tomto případě individuálně nastavit. Při vysílání svítí na mikrofonu kontrolka (LED) vysílání TX. 9

10 Napájení radiostanice Vypněte radiostanici a propojte 2-žilový kabel [23] (DC 13,2 V) s palubní sítí Vašeho automobilu (12 V). Dejte prosím pozor na správnou polaritu. Pomocí vhodného síťového napájecího adaptéru (230 V AC / 13,2 V DC / 2,0 A, například TEAM série LabNT) můžete napájet radiostanici i doma z normální síťové zásuvky. Při nákupu tohoto napájecího adaptéru, dejte pozor na to, aby byl vhodný k napájení radiostanic. Nevhodný síťový napájecí adaptér může způsobit poruchy vysílání nebo příjmu takzvaným brumovým napětím sítě. I v tomto případě dejte prosím pozor na správnou polaritu připojení. Upozornění! Aby nedocházelo k poruchám, zajistěte, aby nebyl napájecí kabel v blízkosti různých rušivých zařízení (kabely zapalování, atd.). Připojte kontakt černého kabelu na minus (-) pól autobaterie nebo na kostru automobilu (či k příslušnému kontaktu síťového napájecího adaptéru). Připojte kontakt červené kabelu na plus (+) pól autobaterie nebo ke vhodné pojistce automobilu (či k příslušnému kontaktu síťového napájecího adaptéru). Upozornění! Optimální ochranu proti poruchám a rušení docílíte připojením napájení radiostanice přímo k autobaterii. Nesprávné připojení napájecího kabelu (nesprávná polarita) způsobí přepálení pojistky, které je v tomto kabelu zabudována. V nejhorším případě může dojít i k poškození radiostanice. Doporučujeme Vám z tohoto důvodu nechat provést příslušná propojení kvalifikovanému elektrikáři (v autoservisu). Po připojení antény, mikrofonu a napájení je stanice připravena k používání. Obsluha radiostanice 1. Zapnutí a vypnutí radiostanice + nastavení hlasitosti poslechu Před prvním zapnutím radiostanice nastavte minimální potlačení šumu (otočte regulátorem potlačení šumu [15] SQ/ASQ zcela doleva). Stanici zapnete otočením regulátoru [17] VOL/OFF doprava. Po zapnutí radiostanice je tato přepnuta do režimu příjmu a vysílání na přednostním kanálu č. 9 s modulací FM. Na předním panelu radiostanice se rozsvítí její displej a z reproduktoru uslyšíte šum. Nyní nastavte regulátorem [17] VOL/OFF (jeho otáčením doprava) vyhovující hlasitost poslechu. Stanici vypnete otočením regulátoru [17] VOL/OFF zcela doleva. 2. Potlačení rušivého šumu Pomocí otočného regulátoru potlačení šumu [15] SQ/ASQ (jeho otáčením doprava) můžete provést potlačení nežádoucího šumu. 10

11 Otočte tímto regulátorem pouze tak dalece za bod potlačení šumu (bod bez šumu), aby byl tento šum bezpečně potlačen (abyste tento šum přestali slyšet). Další otáčení tímto regulátorem doprava potlačí nejen rušivé signály ale i příjem vysílání slabých stanic (jejichž vysílání byste poté neslyšeli). Při kritickém nebo příliš ostrém nastavení potlačení šumu nenaladíte při automatickém vyhledávání kanálů SCAN slabší stanice, která právě vysílají. Nepatrným otočením tohoto regulátoru doleva přes práh potlačení šumu zvolíte funkci automatického potlačování šumu ASQ. Tímto nastavíte interně bod potlačení šumu na pevnou vyzkoušenou hodnotu. 3. Ruční volba čísla kanálu Pomocí tlačítek (jejich postupným tisknutím) na mikrofonu [4] (šipka, trojúhelník dolů) a [5] (šipka, trojúhelník nahoru) nebo pomocí otočného přepínače kanálů [9] přímo na ovládacím panelu radiostanice nastavíte číslo požadovaného kanálu na displeji radiostanice [11], a to i během vysílání. Tato čísla kanálů se zobrazují na displeji vzestupně (1 až 40, případně 80) nebo sestupně (od 80 nebo od 40 až do 1). Po zvolení požadovaného čísla kanálu můžete začít s vysíláním (komunikovat s jinou na stejný kanál naladěnou radiostanicí). 4. Přepínání norem U této radiostanice můžete zvolit 3 normy pásma CB: 8012, 4040 a K tomuto účelu slouží 3-polohový posuvný přepínač [26] na zadní straně radiostanice. Viz dále kapitola Účel použití a popis radiostanice (Důležité upozornění) a odstavec Přehled norem. 5a. Přepínání druhu provozu v normách 8012 a 4040 [MD] Viz též kapitola Účel použití a popis radiostanice (Důležité upozornění) a odstavec Přehled norem. Normy 8012 a 4040 mají dva druhy modulace: AM (amplitudová) a FM (frekvenční). Po zapnutí radiostanice dojde k automatickému naladění přednostního kanálu č. 9 s frekvenční modulací (FM). Toto naladění je indikováno na displeji radiostanice symbolem FM [20]. Stisknutím tlačítka MD [18] přepnete radiostanici na provoz AM (amplitudová modulace), což zjistíte podle zobrazení symbolu AM [20] na displeji radiostanice. Radiostanice si uloží do své paměti naposledy zvolený kanál a aktuální (zvolený) způsob modulace, což zůstane zachováno v paměti radiostanice i po jejím vypnutí, a to na dobu, dokud bude k radiostanici připojeno napájecí napětí. Tlačítko MD [18] můžete použít v normě 4000 i k přepínání výšky tónu přijímaného signálu viz další odstavec. 11

12 5b. Přepínání výšky tónu příjmu (v normě 4000 ) Po zapnutí radiostanice dojde k automatickému naladění přednostního kanálu č. 9 a z jejího reproduktoru uslyšíte při příjmu signálu hlubší tón, výška tohoto tónu je signalizována na displeji radiostanice zobrazením symbolu LO [7] (= LOW ). Po stisknutí tlačítka [18] MD přepnete reprodukci z reproduktoru na vyšší (jasnější) tón, což poznáte na displeji radiostanice podle zobrazení symbolu HI [7] (= HIGH ). Radiostanice si uloží do své paměti naposledy zvolený kanál a nastavenou výšku tónu přijímaného signálu. Toto nastavení zůstane zachováno i po jejím vypnutí, a to na dobu, dokud bude k radiostanici připojeno napájecí napětí. 6. Vysílání a příjem Budete-li chtít vysílat, stiskněte na mikrofonu tlačítko PTT [3] a podržte toto tlačítko stisknuté po dobu trvání Vašeho vysílání. Na displeji radiostanice se při této činnosti zobrazí symbol vysílání TX [12]. Při vysílání mluvte do mikrofonu normální hlasitostí ze vzdálenosti cca 5 cm. Příliš hlasité nebo příliš tiché mluvení ztěžuje srozumitelnost. Po ukončení vysílání uvolněte okamžitě stisknutí tlačítka [3]. Radiostanice se nyní přepne do režimu příjmu. 7. Automatické naladění kanálů (na kterých je vysíláno) Nejdříve nastavte správným způsobem potlačení šumu pomocí otočného regulátoru SQ/ASQ [15] (viz odstavec 2. Potlačení rušivého šumu ). Při otevřeném potlačení šumu nebude radiostanice při automatickém ladění kanálů správně fungovat. Stisknutím tlačítka [16] SC spustíte automatické vyhledání kanálů (na kterých je právě vysíláno) vzestupně (zvyšování frekvencí). Aktivace této funkce je indikována na displeji radiostanice symbolem SC [6] (= SCAN ). Zachytí-li radiostanice na některém kanálu (na prvním naladěném kanálu) signál, na kterém bylo provedeno automatické potlačení šumu, zastaví se další vyhledávání a Vy můžete takto naladěný kanál poslouchat nebo na něm případně vysílat. Dalším stisknutím tlačítka [16] SC spustíte další vyhledání (naladění) jiného kanálu, na kterém je právě vysíláno. 8. Přednostní kanál č. 9 Všechny normy ( 8012, 4040 a 4000 ) jsou vybaveny přednostním kanálem č. 9. Stisknutím tlačítka [13] C9 provedete rychlou volbu kanálu č. 9 pro vysílání i příjem. Na displeji radiostanice dojde k zobrazení blikajícího čísla 9. Po dobu zvolení této funkce nelze provádět žádné jiné činnosti kromě stisknutí tlačítka PTT [3] na mikrofonu (vysílání) nebo jeho uvolnění (příjem). Opětovným stisknutím tlačítka [13] C9 tuto funkci zrušíte a přepnete radiostanici na dříve zvolený kanál. 12

13 9. Sledování dvou kanálů ( Dual Watch ) Pomocí této funkce můžete sledovat dva naladěné (zvolené) kanály nezávisle na sobě. Aby tato funkce bezvadně fungovala, nastavte správným způsobem potlačení šumu pomocí otočného regulátoru SQ/ASQ [15] (viz odstavec 2. Potlačení rušivého šumu ). Nejdříve zvolte číslo prvního kanálu, který chcete sledovat (číslo tohoto kanálu musí být zobrazeno na displeji radiostanice), pomocí otočného voliče kanálů [9] přímo na předním ovládacím panelu radiostanice nebo pomocí tlačítek na mikrofonu na mikrofonu [4] (šipka, trojúhelník dolů) a [5] (šipka, trojúhelník nahoru). Poté stiskněte krátce tlačítko DW [14]. Na displeji radiostanice se musí zobrazit blikající symbol sledování 2 kanálů DW [21]. Nyní zvolte číslo druhého kanálu, který chcete sledovat, pomocí otočného voliče kanálů [9] přímo na předním ovládacím panelu radiostanice nebo pomocí tlačítek na mikrofonu na mikrofonu [4] a [5]. Poté stiskněte znovu krátce tlačítko DW [14]. Na displeji radiostanice se musí nyní zobrazit neblikající symbol sledování 2 kanálů DW [21]. Toto nastavení (zadání těchto povelů) musíte provést během 4 sekund, jinak dojde k přerušení (k vypnutí) funkce sledování 2 kanálů, což poznáte podle zmizení symbolu sledování 2 kanálů DW [21] z displeje radiostanice. Nyní začne radiostanice 2 x za sekundu přepínat mezi oběma kanály, a to tak dlouho, dokud na některém z kanálů nezachytí vysílaný signál (obsazení kanálu). Pokud radiostanice zjistí, že je příslušný kanál obsazen, což poznáte podle otevření blokování šumu, zůstane tento kanál zapnut (naladěn) tak dlouho, dokud nedojde k opětovnému uzavření blokování šumu. Po uplynutí 7 sekund se poté radiostanice opět přepne do režimu přepínání mezi oběma sladovanými kanály. Stisknete-li opět krátce tlačítko DW [14], objeví se znovu na displeji radiostanice blikající symbol sledování 2 kanálů DW [21] a v tomto případě můžete pomocí otočného voliče kanálů [9] přímo na předním ovládacím panelu radiostanice nebo pomocí tlačítek na mikrofonu na mikrofonu [4] a [5] zvolit nový druhý sledovaný kanál. Kanál, který byl při stisknutí tlačítka DW [14] aktuální, bude nyní představovat první sledovaný kanál. Funkci sledování dvou kanálů přerušíte (vypnete) dvojím (2 x) krátkým stisknutím tlačítka DW [14] (tuto funkci můžete vypnout i jedním stisknutím libovolného aktivního funkčního tlačítka nebo některým z tlačítek volby kanálů na mikrofonu či otečením voličem kanálů [9] na předním ovládacím panelu radiostanice). Po vypnutí této funkce zmizí z displeje radiostanice symbol sledování 2 kanálů DW [21]. Vysílání na aktuálním kanálu je možné, vysílání na aktuálním kanálu však neukončí funkci sledování 2 kanálů. 13

14 10. Zablokování ovládacích tlačítek a otočného kanálového voliče Podržíte-li delší dobu stisknuté tlačítko DW [14], ozve se z reproduktoru radiostanice po uplynutí 2 sekund potvrzovací akustický signál, který Vás tímto upozorní na zapnutí funkce zablokování ovládacích tlačítek. V tomto stavu nebude radiostanice reagovat na žádný stisk ovládacích tlačítek ani na otočení voličem kanálů [9]. V tomto případě nelze provést změnu nebo vypnutí nastavených aktivovaných funkcí radiostanice. Radiostanici lze v tomto případě použít pouze k vysílání (tlačítko PTT [3] na mikrofonu (nebo k poslechu naladěného aktuálního kanálu). Zapnete-li tuto funkci, zobrazí se na displeji radiostanice symbol KL [8]. Tato funkce zůstane zachována i po vypnutí radiostanice, pokud od ní nebude odpojeno napájení. Vypnutí této funkce provedete opětovným delším stisknutím tlačítka DW [14]. Po uplynutí 2 sekund se ozve z reproduktoru radiostanice potvrzovací akustický signál, který Vás tímto upozorní na vypnutí funkce zablokování ovládacích tlačítek. Z displeje radiostanice zmizí symbol KL [8]. 11. Vyzváněcí signál (tón) Současným stisknutím tlačítek [3] PTT a [2] SIGNAL na mikrofonu vyšlete takzvaný vyzváněcí tón, kterým upozorníte například Vašeho partnera, že s ním chcete komunikovat. Protistanice musí být ovšem v tomto případě naladěna na stejný kanál (a na stejný druh provozu FM nebo AM). 12. Zdířka pro připojení externího reproduktoru Tato radiostanice je vybavena zvláštním konektorem (zvláštní zdířkou) [24] EXT-SP pro připojení externího reproduktoru o impedanci 4 až 8 Ω (k tomuto účelu můžete například použít reproduktor TEAM TS-500 ). Při impedanci 4 Ω můžete připojit k radiostanici reproduktor s výkonem 4 W. Jedná se o zdířku pro připojení jacku o průměru 3,5 mm. Připojíte-li k radiostanici externí reproduktor, dojde k automatickému odpojení vnitřního reproduktoru radiostanice. 13. Zdířka pro připojení externího měřiče síly přijímaného signálu Tato radiostanice je vybavena zvláštní zdířkou [25] S-METER pro připojení externího měřiče síly přijímaného signálu (například TEAM SM-930 ). Sílu signálu přijímané stanice můžete i odhadnout podle Vašeho osobního dojmu. K určení síly přijímaného signálu je k dispozici celkem 9 úrovní S. Každá tato úroveň odpovídá síle signálu 6 db. To znamená, že vstupní napětí signálu je při úrovni S3 dvakrát vyšší než při úrovni S2. Sdělením těchto hodnot můžete protistanici oznámit, jak silný signál vysílá (jaký má výkon). 14

15 Důležité poznámky k zacházení s radiostanicí Abyste byli s touto radiostanicí spokojeni, nabízíme Vám některé užitečné rady, jak s touto radiostanicí šetrně zacházet. Nezapínejte radiostanici nikdy okamžité poté, co jste ji přenesli z chladného prostředí do prostředí teplého. Zkondenzovaná voda, která se přitom objeví, by mohla Váš přístroj za určitých okolností zničit. Nechte přístroj vypnutý tak dlouho, dokud se jeho teplota nevyrovná s teplotou okolí (místnosti). Nevystavujte stanici teplotám nižším než 0 C a vyšším než 40 C, vysoké vlhkosti, silným vibracím a mechanickému namáhání. Skladujte radiostanici na suchém místě. Čištění, údržba a případná likvidace radiostanice Provádějte pravidelné kontroly z hlediska technické bezpečnosti, zda nedošlo k poškození skříně radiostanice. Pokud předpokládáte, že by se použití radiostanice neobešlo bez nebezpečí, vypněte přístroj a zajistěte jej proti náhodnému použití. Vezměte na vědomí, že přístroj již nelze bezpečně používat tehdy, když: přístroj vykazuje viditelná poškození, přístroj nepracuje (nefunguje), byl delší dobu uskladněn v nevhodných podmínkách nebo byl vystaven těžkému namáhání při přepravě. Před čištěním a při čištění přístroje nebo při jeho údržbě dodržujte bezpodmínečně následující bezpečnostní předpisy: Opravy přístroje mohou provádět pouze odborníci, kteří byli poučeni o možných nebezpečích a kteří byli obeznámeni s jednoznačnými předpisy, které jsou s tímto spojeny. Přístroj nesmí být otvírán. Vlastnoruční opravy nebo přelaďování stanice jsou zakázány, každá změna nebo cizí zásah (přeladění na jiná pásma) může znamenat zákaz provozu a v každém případě zaniknou jakékoliv nároky ze záruky. K čištění pouzdra přístroje používejte toliko měkký antistatický hadřík bez žmolků. Abyste zabránili poškrábání nebo poleptání pouzdra či displeje, nečistěte nikdy přístroj prostředky na drhnutí a rozpouštědly. Likvidace přístroje Již neopravitelný a nepoužitelný přístroj zlikvidujte podle zákonných předpisů. 15

16 Technické údaje Napájení: Odběr proudu: Frekvenční rozsahy: Norma 8012: Norma 4040: Norma 4000: Citlivost přijímače: Mezifrekvence: Nízkofrekvenční výkon: Zdvih: Stupeň modulace: Tolerance frekvence: Potlačení vyšších harmonických / bočních vln: Rozměry (d x v x š): Max. 15 V (standard: 13,2 V DC) Vysílání AM: 580 ma, FM: 980 ma Příjem: 150 ma FM: 26,565 27,405 MHz AM: 27,005 27,135 MHz FM: 26,965 27,405 MHz AM: 26,965 27,405 MHz FM: 26,965 27,405 MHz FM: 1,4 µv / odstup signál-šum: 20 db AM: 1,2 µv / 60 % odstup signál-šum: 20 db 1. MF: 10,695 MHz; 2. MF: 455 khz 1,9 W / 8 Ω Max. 2 khz / FM Max 95 % AM Max. ± 600 Hz 4 x 10-9 W / 2,5 x 10-7 W Cca 165 x 70 x 40 mm 16
