2 Prostorová úprava mostů PK Šířka průjezdního prostoru (bp) na mostě musí odpovídat uspořádání silnice mimo most Bez svodidel: + 0,5 m za hranu obrubníku S chodníkem: + n x0,75 m

3 Výška průjezdního prostoru (hp): D a S I. a II. třídy 4,8 m Výška průchozího prostoru ( hc) je 2,5 m Úprava okraje mostu LÁVKA PŘES R35 U OLOMOUCE Most o celkové délce 83 m převádí sdružený provoz pěších a cyklistů přes rychlostní silnici R35 na obchvatu Olomouce

4 Prostorová úprava drážních mostů Mostní průjezdní průřez (MPP) vychází z průjezdních průřezů ŽT Volná šířka mostu stanoví se: Ze vzájemné polohy osy nosné kcea osy koleje Ze šířky MPP Z naklonění MPP v závislosti na poloměru trati Rekonstrukce mostu v km 0,596 trati Babín- Nymburk

5 Mosty přes vodní překážky Výchozí podklad pro návrh mostu je návrhový průtok nebo návrhová hladina Návrh mostu tak, aby byla v mostním otvoru zachována volná výška nejméně 0,5 m nad hladinou návrhového průtoku Splavný tok plavební prostor pro nejvyšší plavební hladinu Otočné mosty na Baťově kanálu Otáčení mostu přes plavební komoru VnorovyII před velkou vodou nebo před proplutím lodě

6 V současné době: Dřevěné mosty Stavba provizorních podpěr mostů Lávky pro chodce a cyklisty V Černvíruu Tišnova, poblíž daleko známější architektonické památky hradu Pernštejn, nalezneme nejstarší krytou dřevěnou lávku na Moravě. Nad řekou Svratkou, která touto starobylou obcí protéká, se klene už více jak 290 let! Letopočet 1718 je vysekán na pamětní dřevěné plaketě na jednom z trámů. Hlavním materiálem pro jeho výrobu bylo jedlové dřevo, jen některé části jsou dubové. Značná část tohoto dřeva pochází ještě z původní stavby. Pouze šindelová střecha byla kompletně zrekonstruována v roce 1971.

7 Hlavní nosný systém trámy nebo oblouky Trámové konstrukce: Příhradové Vzpěrkové Věšadlové - příhradové, plnostěnné Obloukové nosníky lepené lamelové dřevo Staticky výhodné kombinace dřeva a oceli Další využití dřeva na mostech: zábradlí, chodníky

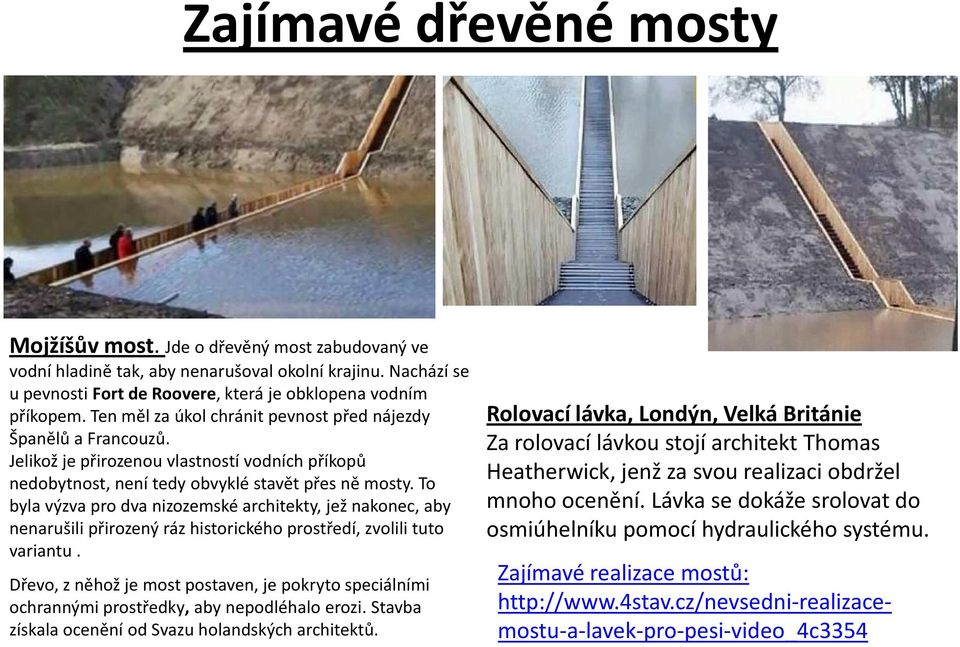

8 Zajímavé dřevěné mosty Mojžíšův most. Jde o dřevěný most zabudovaný ve vodní hladině tak, aby nenarušoval okolní krajinu. Nachází se u pevnostifortde Roovere, která je obklopena vodním příkopem. Ten měl za úkol chránit pevnost před nájezdy Španělů a Francouzů. Jelikož je přirozenou vlastností vodních příkopů nedobytnost, není tedy obvyklé stavět přes ně mosty. To byla výzva pro dva nizozemské architekty, jež nakonec, aby nenarušili přirozený ráz historického prostředí, zvolili tuto variantu. Dřevo, z něhož je most postaven, je pokryto speciálními ochrannými prostředky, aby nepodléhalo erozi. Stavba získala ocenění od Svazu holandských architektů. Rolovací lávka, Londýn, Velká Británie Za rolovací lávkou stojí architekt Thomas Heatherwick, jenž za svou realizaci obdržel mnoho ocenění. Lávka se dokáže srolovat do osmiúhelníku pomocí hydraulického systému. Zajímavé realizace mostů:

9 Mosty kamenné, cihelné, z PB Hlavní nosná konstrukce klenba Most dvě krajní opěry a mezi nimi klenba -více kleneb na pilířích = viadukt Jezdovice-V obci se nachází dva kamenné mosty z 19. století. Jeden je jednoklenbovýa druhý, jeden z nejstarších na Moravě, je tříklenbový.

10 Při nedostatku kamene použití pálených cihel a později prostého betonu Nejstarší kamenné mosty u nás: Praha Karlův most 14. století Písek 13. století Zajímavé mosty REKONSTRUKCE ZÁMECKÉHO MOSTU V MIMONI Kamenný most vznikl pravděpodobně ve druhé polovině 17. století, kdy se stal součástí velkorysé barokní přestavby zámku. Počátkem 19. století byl most opraven a patrně prodloužen o další oblouky na straně parku. Most byl několikrát poškozen při povodních a opravován, někdy velice zásadním a necitlivým způsobem. Při poslední opravě v 70. letech 20. století byly dva hlavní oblouky nově provedeny z betonu.

11 JEZERNICE (Přerov) - železniční viadukt Viadukt tvoří součást bývalé Severní dráhy císaře Ferdinanda, jejíž první úsek byl dán do provozu roku Sestává z celkem 35 větších oblouků o světlosti 7,59 metru a 7 menších půlkruhových oblouků o světlosti 5,69, když tloušťka kleneb je 0,63 metru. Zároveň jde v podstatě o mosty dva: starší cihlový, který byl později zdvojen mostem kamenným. Ten byl postaven v roce 1873 (při stavbě druhé koleje) a je téměř kopií cihlového. Celková délka viaduktu činí 426,33 metrů, celková šířka 8,8 metru (samotná šířka kolejiště pak činí 8 metrů) a výška až 10,6 metru. Hlávkův most je dvanáctý most přes Vltavu na území Prahy (počítáno po proudu řeky). Je nejširším mostem v naší republice a prvním pražským betonovým mostem přes Vltavu Zajímavé mosty
