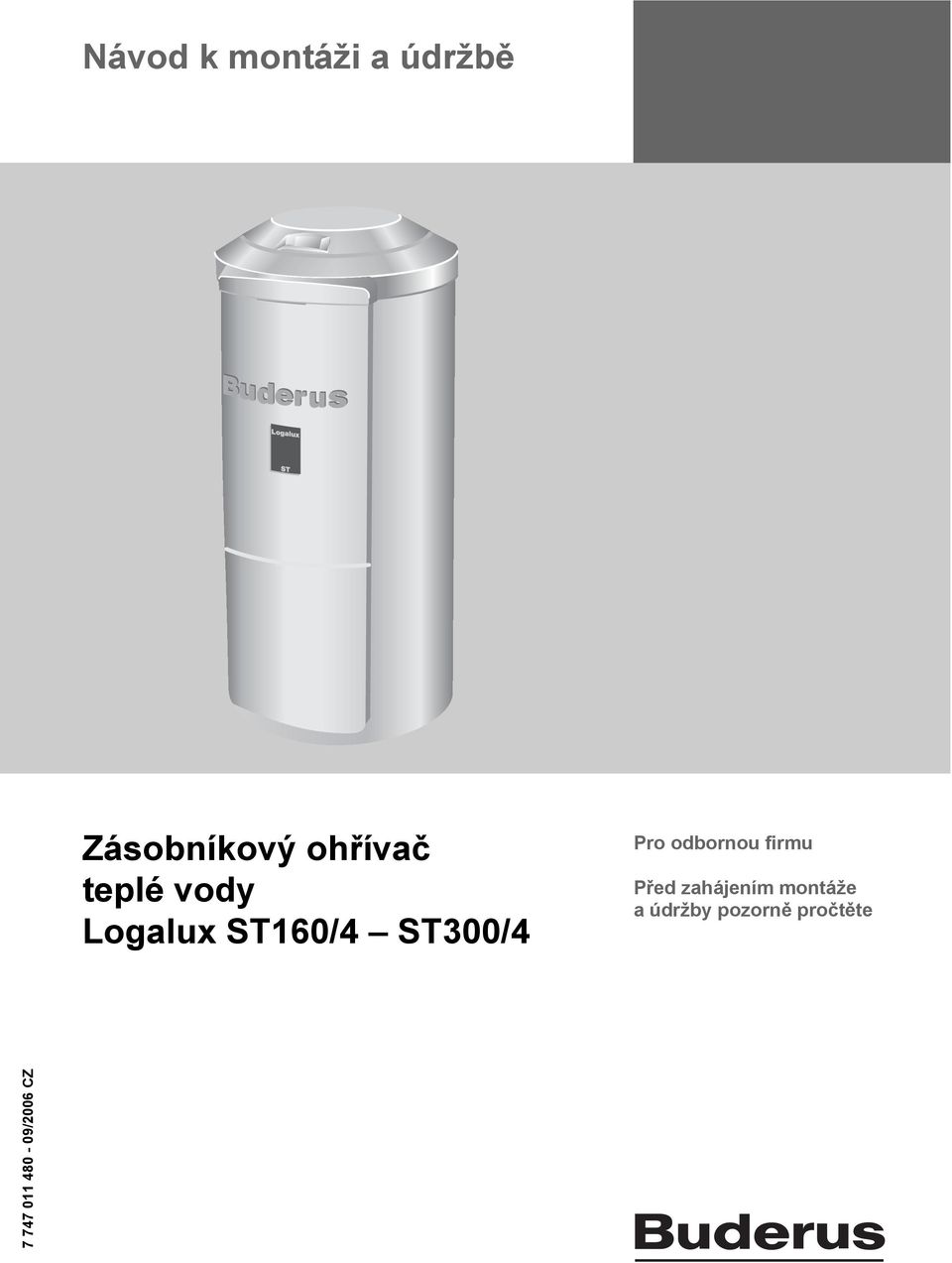

1 Návod k montáži a údržbě Zásobníkový ohřívač teplé vody Logalux ST160/4 ST300/4 Pro odbornou firmu Před zahájením montáže a údržby pozorně pročtěte /006 CZ

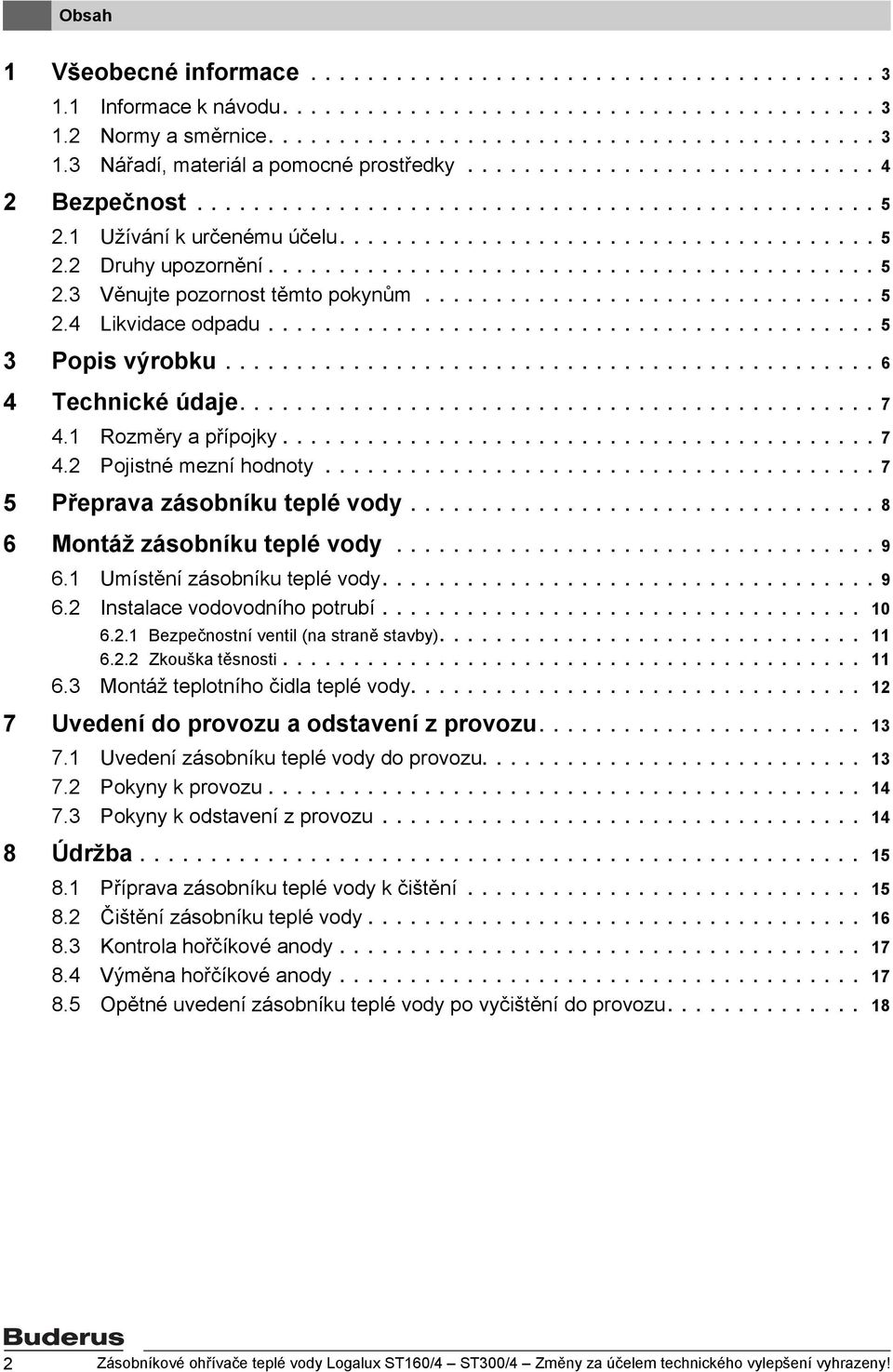

2 Obsah 1 Všeobecné informace Informace k návodu Normy a směrnice Nářadí, materiál a pomocné prostředky Bezpečnost Užívání k určenému účelu Druhy upozornění Věnujte pozornost těmto pokynům Likvidace odpadu Popis výrobku Technické údaje Rozměry a přípojky Pojistné mezní hodnoty Přeprava zásobníku teplé vody Montáž zásobníku teplé vody Umístění zásobníku teplé vody Instalace vodovodního potrubí Bezpečnostní ventil (na straně stavby) Zkouška těsnosti Montáž teplotního čidla teplé vody Uvedení do provozu a odstavení z provozu Uvedení zásobníku teplé vody do provozu Pokyny k provozu Pokyny k odstavení z provozu Údržba Příprava zásobníku teplé vody k čištění Čištění zásobníku teplé vody Kontrola hořčíkové anody Výměna hořčíkové anody Opětné uvedení zásobníku teplé vody po vyčištění do provozu Zásobníkové ohřívače teplé vody Logalux ST160/4 ST300/4 Změny za účelem technického vylepšení vyhrazeny!

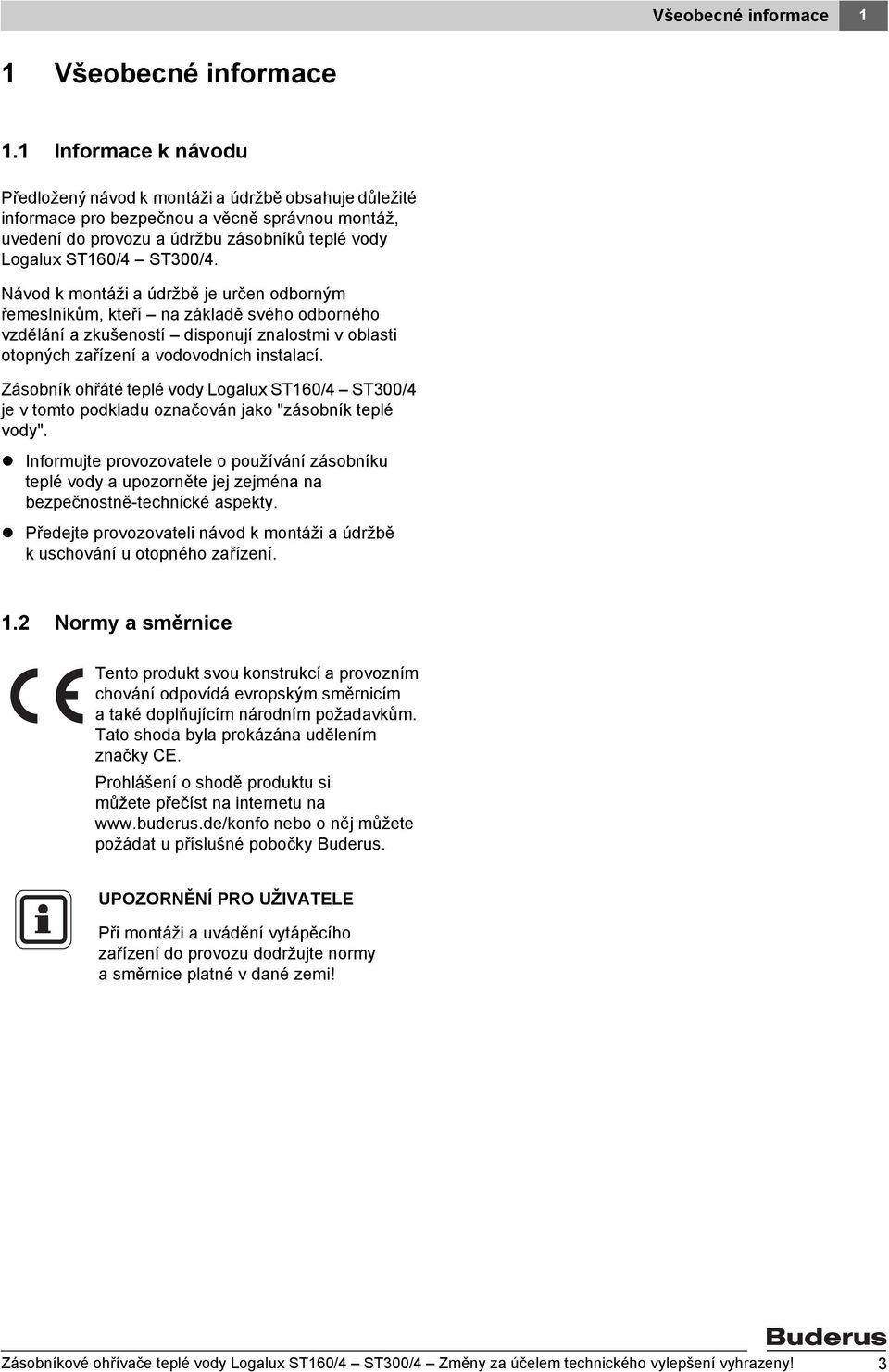

3 Všeobecné informace 1 1 Všeobecné informace 1.1 Informace k návodu Předložený návod k montáži a údržbě obsahuje důležité informace pro bezpečnou a věcně správnou montáž, uvedení do provozu a údržbu zásobníků teplé vody Logalux ST160/4 ST300/4. Návod k montáži a údržbě je určen odborným řemeslníkům, kteří na základě svého odborného vzdělání a zkušeností disponují znalostmi v oblasti otopných zařízení a vodovodních instalací. Zásobník ohřáté teplé vody Logalux ST160/4 ST300/4 je v tomto podkladu označován jako "zásobník teplé vody". Informujte provozovatele o používání zásobníku teplé vody a upozorněte jej zejména na bezpečnostně-technické aspekty. Předejte provozovateli návod k montáži a údržbě k uschování u otopného zařízení. 1. Normy a směrnice Tento produkt svou konstrukcí a provozním chování odpovídá evropským směrnicím a také doplňujícím národním požadavkům. Tato shoda byla prokázána udělením značky CE. Prohlášení o shodě produktu si můžete přečíst na internetu na nebo o něj můžete požádat u příslušné pobočky Buderus. Při montáži a uvádění vytápěcího zařízení do provozu dodržujte normy a směrnice platné v dané zemi! Zásobníkové ohřívače teplé vody Logalux ST160/4 ST300/4 Změny za účelem technického vylepšení vyhrazeny! 3

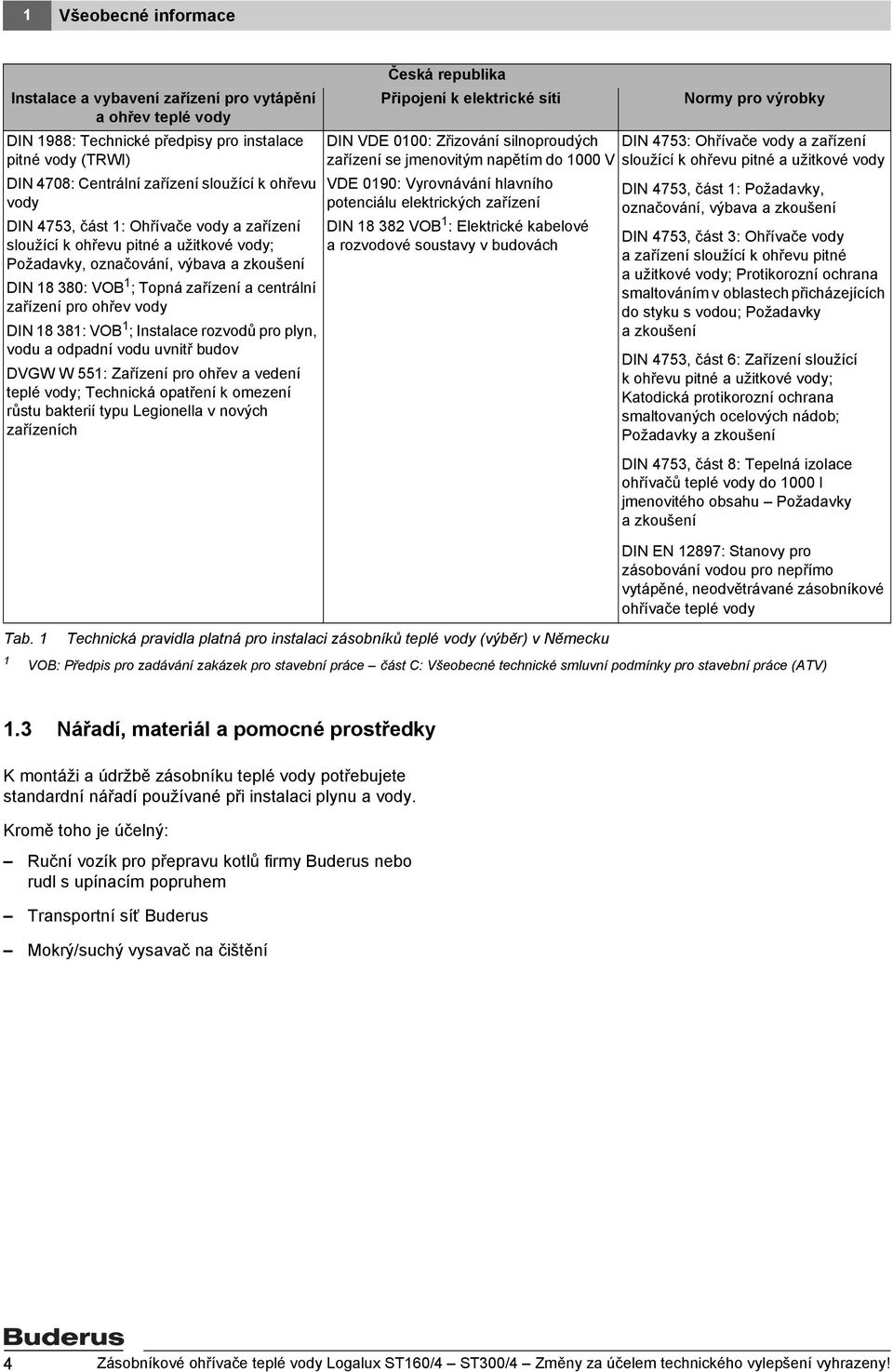

4 1 Všeobecné informace Instalace a vybavení zařízení pro vytápění a ohřev teplé vody DIN 1988: Technické předpisy pro instalace pitné vody (TRWI) DIN 4708: Centrální zařízení sloužící k ohřevu vody DIN 4753, část 1: Ohřívače vody a zařízení sloužící k ohřevu pitné a užitkové vody; Požadavky, označování, výbava a zkoušení DIN : VOB 1 ; Topná zařízení a centrální zařízení pro ohřev vody DIN : VOB 1 ; Instalace rozvodů pro plyn, vodu a odpadní vodu uvnitř budov DVGW W 551: Zařízení pro ohřev a vedení teplé vody; Technická opatření k omezení růstu bakterií typu Legionella v nových zařízeních Tab. 1 1 Česká republika Připojení k elektrické síti Normy pro výrobky DIN VDE 0100: Zřizování silnoproudých DIN 4753: Ohřívače vody a zařízení zařízení se jmenovitým napětím do 1000 V sloužící k ohřevu pitné a užitkové vody VDE 0190: Vyrovnávání hlavního potenciálu elektrických zařízení DIN VOB 1 : Elektrické kabelové a rozvodové soustavy v budovách Technická pravidla platná pro instalaci zásobníků teplé vody (výběr) v Německu DIN 4753, část 1: Požadavky, označování, výbava a zkoušení DIN 4753, část 3: Ohřívače vody a zařízení sloužící k ohřevu pitné a užitkové vody; Protikorozní ochrana smaltováním v oblastech přicházejících do styku s vodou; Požadavky a zkoušení DIN 4753, část 6: Zařízení sloužící k ohřevu pitné a užitkové vody; Katodická protikorozní ochrana smaltovaných ocelových nádob; Požadavky a zkoušení DIN 4753, část 8: Tepelná izolace ohřívačů teplé vody do 1000 l jmenovitého obsahu Požadavky a zkoušení DIN EN 1897: Stanovy pro zásobování vodou pro nepřímo vytápěné, neodvětrávané zásobníkové ohřívače teplé vody VOB: Předpis pro zadávání zakázek pro stavební práce část C: Všeobecné technické smluvní podmínky pro stavební práce (ATV) 1.3 Nářadí, materiál a pomocné prostředky K montáži a údržbě zásobníku teplé vody potřebujete standardní nářadí používané při instalaci plynu a vody. Kromě toho je účelný: Ruční vozík pro přepravu kotlů firmy Buderus nebo rudl s upínacím popruhem Transportní síť Buderus Mokrý/suchý vysavač na čištění 4 Zásobníkové ohřívače teplé vody Logalux ST160/4 ST300/4 Změny za účelem technického vylepšení vyhrazeny!

5 Bezpečnost Bezpečnost Zásobníky teplé vody Logalux ST160/4 ST300/4 jsou konstruovány a vyráběny podle nejnovějších technologických poznatků a bezpečnostnětechnických pravidel. Abyste svůj zásobník teplé vody mohli užívat bezpečně, hospodárně a v souladu s ekologickými požadavky, doporučujeme Vám respektovat bezpečnostní pokyny a Návod k montáži a údržbě..1 Užívání k určenému účelu.3 Věnujte pozornost těmto pokynům VÝSTRAHA! NEBEZPEČÍ POŠKOZENÍ ZDRAVÍ V důsledku nedbale provedených montážních a údržbářských prací může dojít ke znečištění pitné vody. Montáž a čištění zásobníku teplé vody proveďte hygienicky nezávadně v souladu s posledním stavem techniky. Zásobníky teplé vody Logalux ST160/4 ST300/4 jsou určeny pro ohřívání a ukládání pitné vody. Pro pitnou vodu platí požadavky Nařízení o pitné vodě. Zásobníky teplé vody se smějí zahřívat pouze topnou vodou a smějí se provozovat pouze v uzavřených otopných zařízeních.. Druhy upozornění Rozlišujeme dva stupně nebezpečí, které jsou označovány těmito signálními znaky: VÝSTRAHA! OHROŽENÍ ŽIVOTA Označuje případné nebezpečí spojené s výrobkem, jež by bez náležité prevence mohlo způsobit těžkou újmu na zdraví nebo dokonce i smrt. POŠKOZENÍ ZAŘÍZENÍ neodbornou montáží. Při vytváření a provozu zásobníku teplé vody dodržujte technická pravidla a ustanovení stavebního dozoru a zákonná ustanovení. POŠKOZENÍ ZÁSOBNÍKU nedostatečným čištěním a údržbou. Čištění a údržbu provádějte alespoň každé dva roky. Abyste předešli škodám, odstraňujte závady okamžitě. NEBEZPEČÍ ÚRAZU / POŠKOZENÍ ZAŘÍZENÍ Označuje možnou nebezpečnou situaci, jež by mohla vést ke středně těžkým či lehkým poraněním, nebo k hmotným škodám. Zde najdete uživatelské tipy pro optimální využití a nastavení přístroje a také další užitečné informace. Používejte pouze originální náhradní díly společnosti Buderus. Za škody způsobené náhradními díly nedodanými firmou Buderus nepřejímá Buderus odpovědnost..4 Likvidace odpadu Obal zásobníku teplé vody likvidujte ekologicky šetrným způsobem. Zásobník teplé vody, který se má vyměnit, musí ekologickým způsobem zlikvidovat autorizovaná firma. Zásobníkové ohřívače teplé vody Logalux ST160/4 ST300/4 Změny za účelem technického vylepšení vyhrazeny! 5

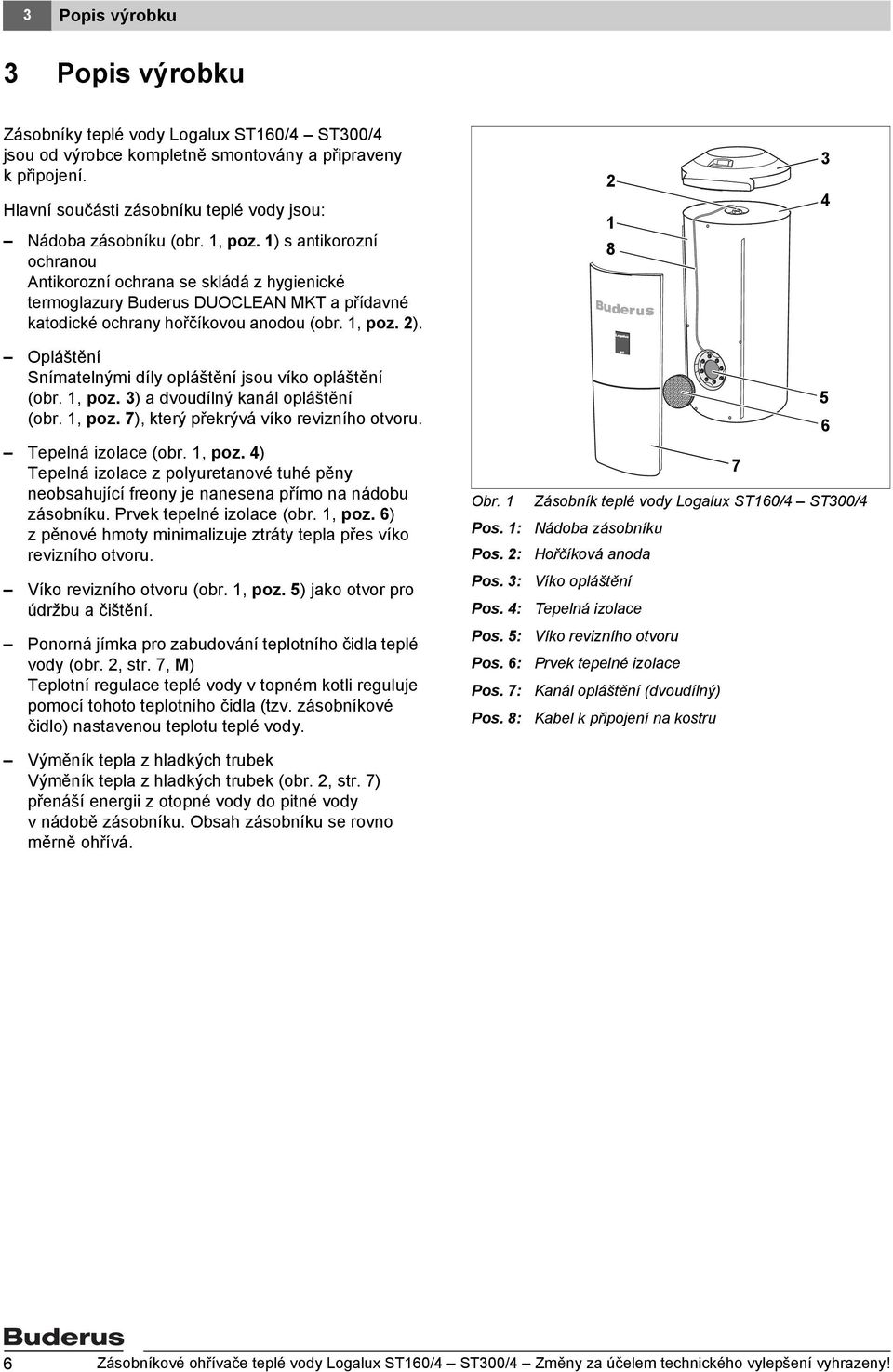

6 3 Popis výrobku 3 Popis výrobku Zásobníky teplé vody Logalux ST160/4 ST300/4 jsou od výrobce kompletně smontovány a připraveny k připojení. Hlavní součásti zásobníku teplé vody jsou: Nádoba zásobníku (obr. 1, poz. 1) s antikorozní ochranou Antikorozní ochrana se skládá z hygienické termoglazury Buderus DUOCLEAN MKT a přídavné katodické ochrany hořčíkovou anodou (obr. 1, poz. ) Opláštění Snímatelnými díly opláštění jsou víko opláštění (obr. 1, poz. 3) a dvoudílný kanál opláštění (obr. 1, poz. 7), který překrývá víko revizního otvoru. Tepelná izolace (obr. 1, poz. 4) Tepelná izolace z polyuretanové tuhé pěny neobsahující freony je nanesena přímo na nádobu zásobníku. Prvek tepelné izolace (obr. 1, poz. 6) z pěnové hmoty minimalizuje ztráty tepla přes víko revizního otvoru. Víko revizního otvoru (obr. 1, poz. 5) jako otvor pro údržbu a čištění. Ponorná jímka pro zabudování teplotního čidla teplé vody (obr., str. 7, M) Teplotní regulace teplé vody v topném kotli reguluje pomocí tohoto teplotního čidla (tzv. zásobníkové čidlo) nastavenou teplotu teplé vody. Výměník tepla z hladkých trubek Výměník tepla z hladkých trubek (obr., str. 7) přenáší energii z otopné vody do pitné vody v nádobě zásobníku. Obsah zásobníku se rovno měrně ohřívá. Obr. 1 Pos. : Pos. 3: Pos. 4: Pos. 5: Pos. 6: Pos. 7: Pos. 8: Zásobník teplé vody Logalux ST160/4 ST300/4 Nádoba zásobníku Hořčíková anoda Víko opláštění Tepelná izolace Víko revizního otvoru Prvek tepelné izolace Kanál opláštění (dvoudílný) Kabel k připojení na kostru 6 Zásobníkové ohřívače teplé vody Logalux ST160/4 ST300/4 Změny za účelem technického vylepšení vyhrazeny!

7 Technické údaje 4 4 Technické údaje 4.1 Rozměry a přípojky Obr. Rozměry a připojení (míry v mm) AW: Výstup teplé vody M: Měřicí bod pro čidlo regulátoru teploty teplé vody EZ: Vstup cirkulace topného kotle VS: Výstup zásobníku EK: Vstup studené vody RS: Zpátečka zásobníku EL: Vypouštění studené vody Tab. Typ Obsah zásobníku AW VS RS EK/EL EZ Výška H 1 Prostor pro umístění výška Průměr D l mm mm mm kg ST160/4 160 R1 R1 R1 R1 R ¾ ST00/4 00 R1 R1 R1 R1 R ¾ ST300/4 300 R1 R1 R1 R1¼ R ¾ Rozměry a připojení 1 Vč. víka opláštění, bez stavěcích šroubů. Hmotnost 3 Minimální výška prostoru umístění pro výměnu hořčíkové anody. 3 Bez obsahu, včetně obalu. 4. Pojistné mezní hodnoty POŠKOZENÍ ZÁSOBNÍKU v důsledku překročení mezních hodnot. Z bezpečnostnětechnických důvodů dodržujte vedle uvedené mezní hodnoty. Přípustné maximální hodnoty Teplota Provozní přetlak Zkušební tlak na místě instalace C bar bar Otopná voda k.a. 1 Teplá voda Tab. 3 Meze jištění zásobníku teplé vody 1 Podle zapojení do vytápěcího zařízení je zapotřebí individuální jištění (pojistný ventil, ventil, membránová expanzní nádoba). Provozní a zkušební tlaky jsou přetlaky. Zásobníkové ohřívače teplé vody Logalux ST160/4 ST300/4 Změny za účelem technického vylepšení vyhrazeny! 7

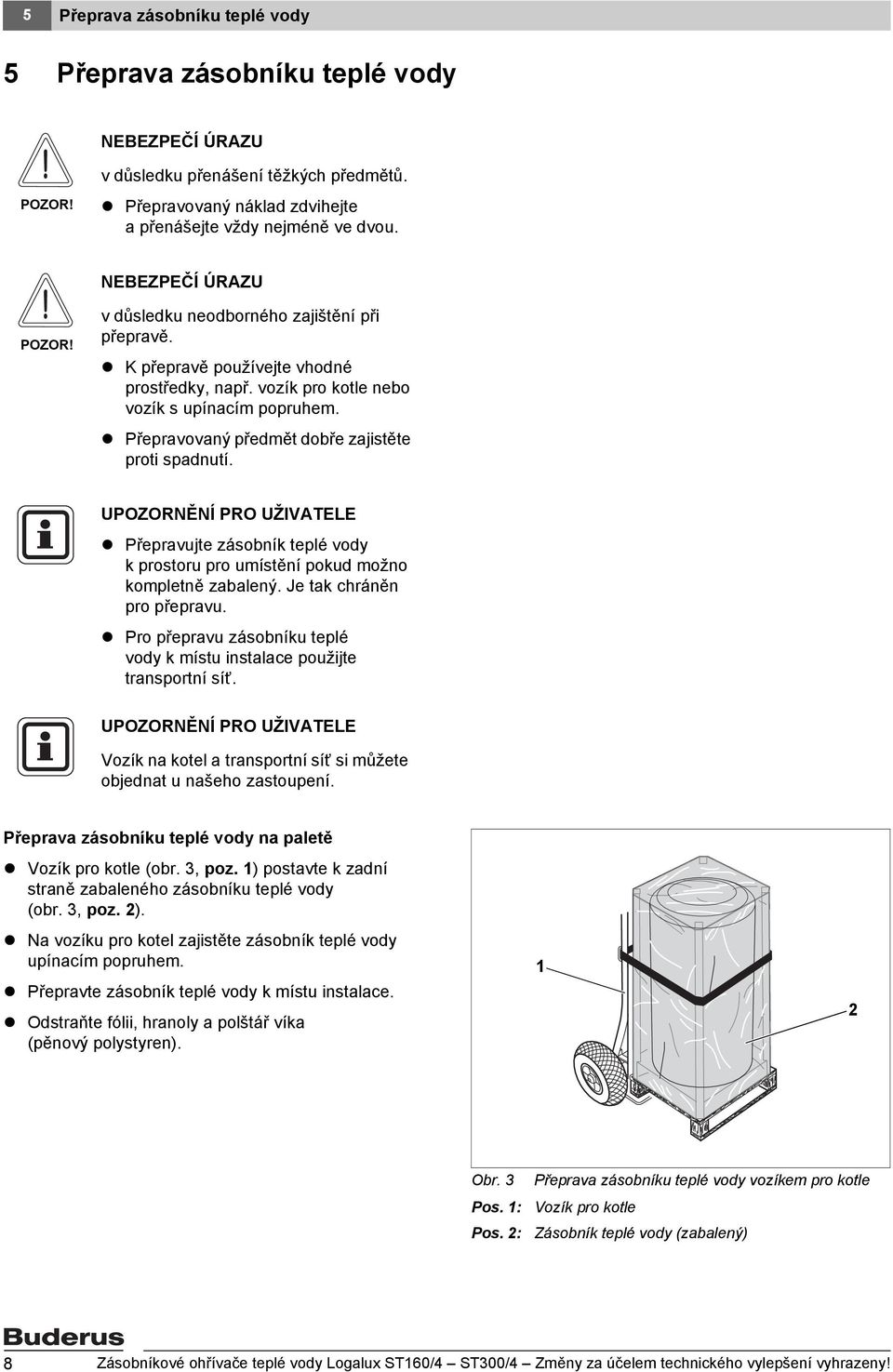

8 5 Přeprava zásobníku teplé vody 5 Přeprava zásobníku teplé vody NEBEZPEČÍ ÚRAZU v důsledku přenášení těžkých předmětů. Přepravovaný náklad zdvihejte a přenášejte vždy nejméně ve dvou. NEBEZPEČÍ ÚRAZU v důsledku neodborného zajištění při přepravě. K přepravě používejte vhodné prostředky, např. vozík pro kotle nebo vozík s upínacím popruhem. Přepravovaný předmět dobře zajistěte proti spadnutí. Přepravujte zásobník teplé vody k prostoru pro umístění pokud možno kompletně zabalený. Je tak chráněn pro přepravu. Pro přepravu zásobníku teplé vody k místu instalace použijte transportní síť. Vozík na kotel a transportní síť si můžete objednat u našeho zastoupení. Přeprava zásobníku teplé vody na paletě Vozík pro kotle (obr. 3, poz. 1) postavte k zadní straně zabaleného zásobníku teplé vody (obr. 3, poz. ). Na vozíku pro kotel zajistěte zásobník teplé vody upínacím popruhem. Přepravte zásobník teplé vody k místu instalace. Odstraňte fólii, hranoly a polštář víka (pěnový polystyren). 1 Obr. 3 Pos. : Přeprava zásobníku teplé vody vozíkem pro kotle Vozík pro kotle Zásobník teplé vody (zabalený) 8 Zásobníkové ohřívače teplé vody Logalux ST160/4 ST300/4 Změny za účelem technického vylepšení vyhrazeny!

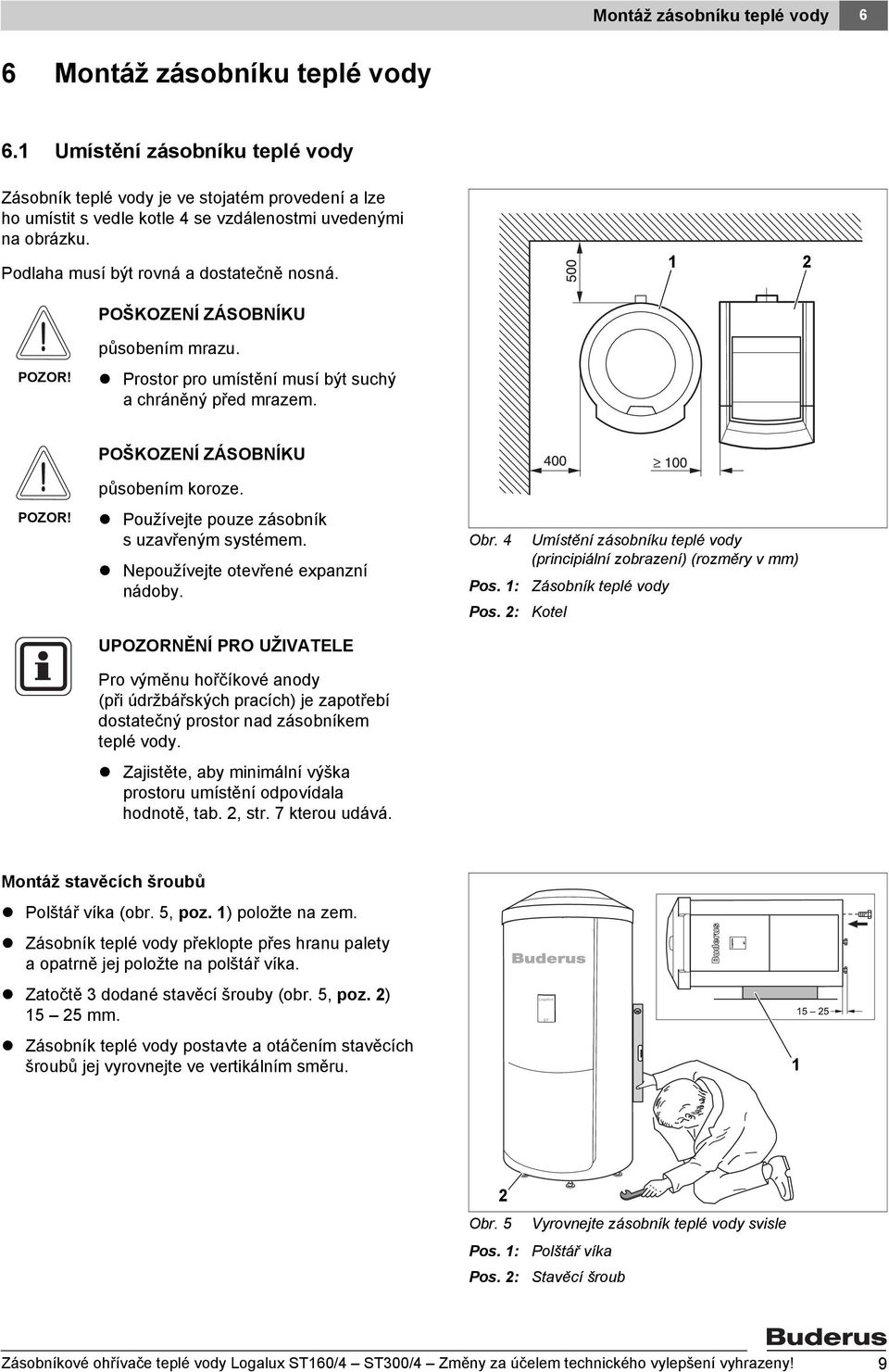

9 Montáž zásobníku teplé vody 6 6 Montáž zásobníku teplé vody 6.1 Umístění zásobníku teplé vody Zásobník teplé vody je ve stojatém provedení a lze ho umístit s vedle kotle 4 se vzdálenostmi uvedenými na obrázku. Podlaha musí být rovná a dostatečně nosná. 1 POŠKOZENÍ ZÁSOBNÍKU působením mrazu. Prostor pro umístění musí být suchý a chráněný před mrazem. POŠKOZENÍ ZÁSOBNÍKU působením koroze. Používejte pouze zásobník s uzavřeným systémem. Nepoužívejte otevřené expanzní nádoby. Obr. 4 Pos. : Umístění zásobníku teplé vody (principiální zobrazení) (rozměry v mm) Zásobník teplé vody Kotel Pro výměnu hořčíkové anody (při údržbářských pracích) je zapotřebí dostatečný prostor nad zásobníkem teplé vody. Zajistěte, aby minimální výška prostoru umístění odpovídala hodnotě, tab., str. 7 kterou udává. Montáž stavěcích šroubů Polštář víka (obr. 5, poz. 1) položte na zem. Zásobník teplé vody překlopte přes hranu palety a opatrně jej položte na polštář víka. Zatočtě 3 dodané stavěcí šrouby (obr. 5, poz. ) 15 5 mm. Zásobník teplé vody postavte a otáčením stavěcích šroubů jej vyrovnejte ve vertikálním směru. 1 Obr. 5 Pos. : Vyrovnejte zásobník teplé vody svisle Polštář víka Stavěcí šroub Zásobníkové ohřívače teplé vody Logalux ST160/4 ST300/4 Změny za účelem technického vylepšení vyhrazeny! 9

10 6 Montáž zásobníku teplé vody 6. Instalace vodovodního potrubí Respektujte prosím následující pokyny pro připojování zásobníku teplé vody k potrubní síti. Tyto pokyny jsou důležité pro bezporuchový provoz vytápěcího zařízení. POŠKOZENÍ ZÁSOBNÍKU možnou korozí na přípojkách zásobníku teplé vody. V přípojkách AW, EZ a EK se nacházejí ochranná pouzdra. Ta chrání smaltované plochy přípojek před korozí. AW Nechte ochranná pouzdra zastrčená. NEBEZPEČÍ POŠKOZENÍ ZDRAVÍ VÝSTRAHA! Nedbalé provádění montážních prací může vést ke znečištění pitné vody. Montáž zásobníku teplé vody provádějte hygienicky nezávadně podle posledního stavu techniky. Zásobník teplé vody včetně potrubí s pitnou vodou důkladně proplachujte. K napojení vody a topení jsou jako příslušenství k dostání spojovací potrubí mezi kotlem a zásobníkem, která Vám značně usnadní instalaci. POŠKOZENÍ ZAŘÍZENÍ netěsnícími přípojkami. Potrubí připojujte tak, aby se v něm přitom nevytvořilo pnutí. Dbejte na to, aby ohebné hadice nebyly zalomené nebo zkroucené. Obr. 6 Pos. : Pos. 3: Pos. 4: Pos. 5: Pos. 6: Pos. 7: Pos. 8: Pos. 9: Instalace podle DIN 1988 (principiální zobrazení) Nádoba zásobníku Zavzdušňovací a odvzdušňovací ventil Uzavírací ventil s vypouštěcím ventilem Pojistný ventil Zpětná klapka Uzavírací ventil Cirkulační čerpadlo Redukční tlakový ventil (v případě potřeby) Zkušební ventil Pos. 10: Zamezovač zpětného proudění Pos. 11: Připojovací hrdlo tlakoměru (od 1000 l obsahu předpis) Vypouštěcí kohout AW: EK: EZ: Výstup teplé vody Vstup studené vody Vstup cirkulace 10 Zásobníkové ohřívače teplé vody Logalux ST160/4 ST300/4 Změny za účelem technického vylepšení vyhrazeny!

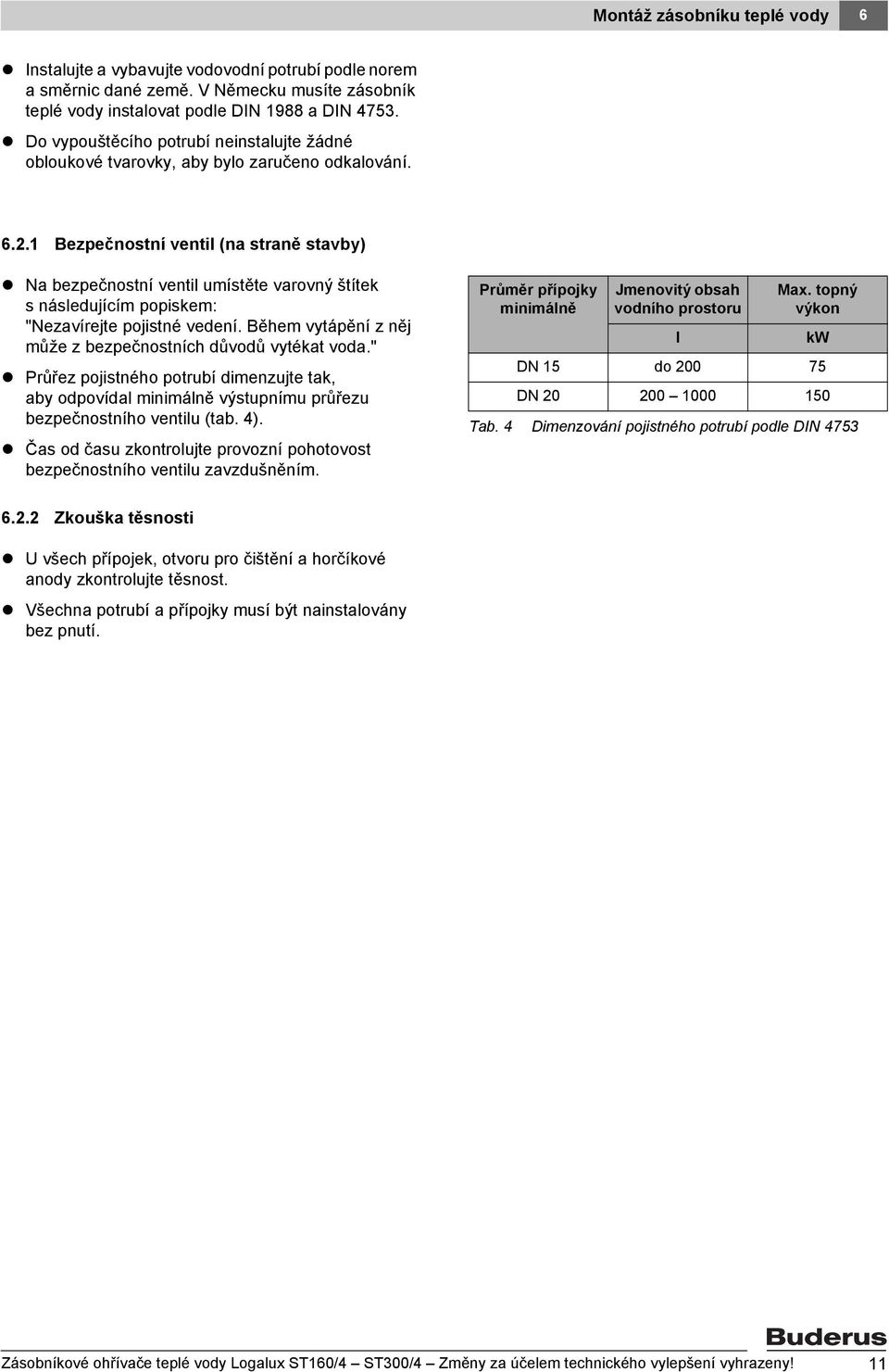

11 Montáž zásobníku teplé vody 6 Instalujte a vybavujte vodovodní potrubí podle norem a směrnic dané země. V Německu musíte zásobník teplé vody instalovat podle DIN 1988 a DIN Do vypouštěcího potrubí neinstalujte žádné obloukové tvarovky, aby bylo zaručeno odkalování Bezpečnostní ventil (na straně stavby) Na bezpečnostní ventil umístěte varovný štítek s následujícím popiskem: "Nezavírejte pojistné vedení. Během vytápění z něj může z bezpečnostních důvodů vytékat voda." Průřez pojistného potrubí dimenzujte tak, aby odpovídal minimálně výstupnímu průřezu bezpečnostního ventilu (tab. 4). Čas od času zkontrolujte provozní pohotovost bezpečnostního ventilu zavzdušněním. Průměr přípojky minimálně Jmenovitý obsah vodního prostoru l Max. topný výkon kw DN 15 do DN Tab. 4 Dimenzování pojistného potrubí podle DIN Zkouška těsnosti U všech přípojek, otvoru pro čištění a horčíkové anody zkontrolujte těsnost. Všechna potrubí a přípojky musí být nainstalovány bez pnutí. Zásobníkové ohřívače teplé vody Logalux ST160/4 ST300/4 Změny za účelem technického vylepšení vyhrazeny! 11

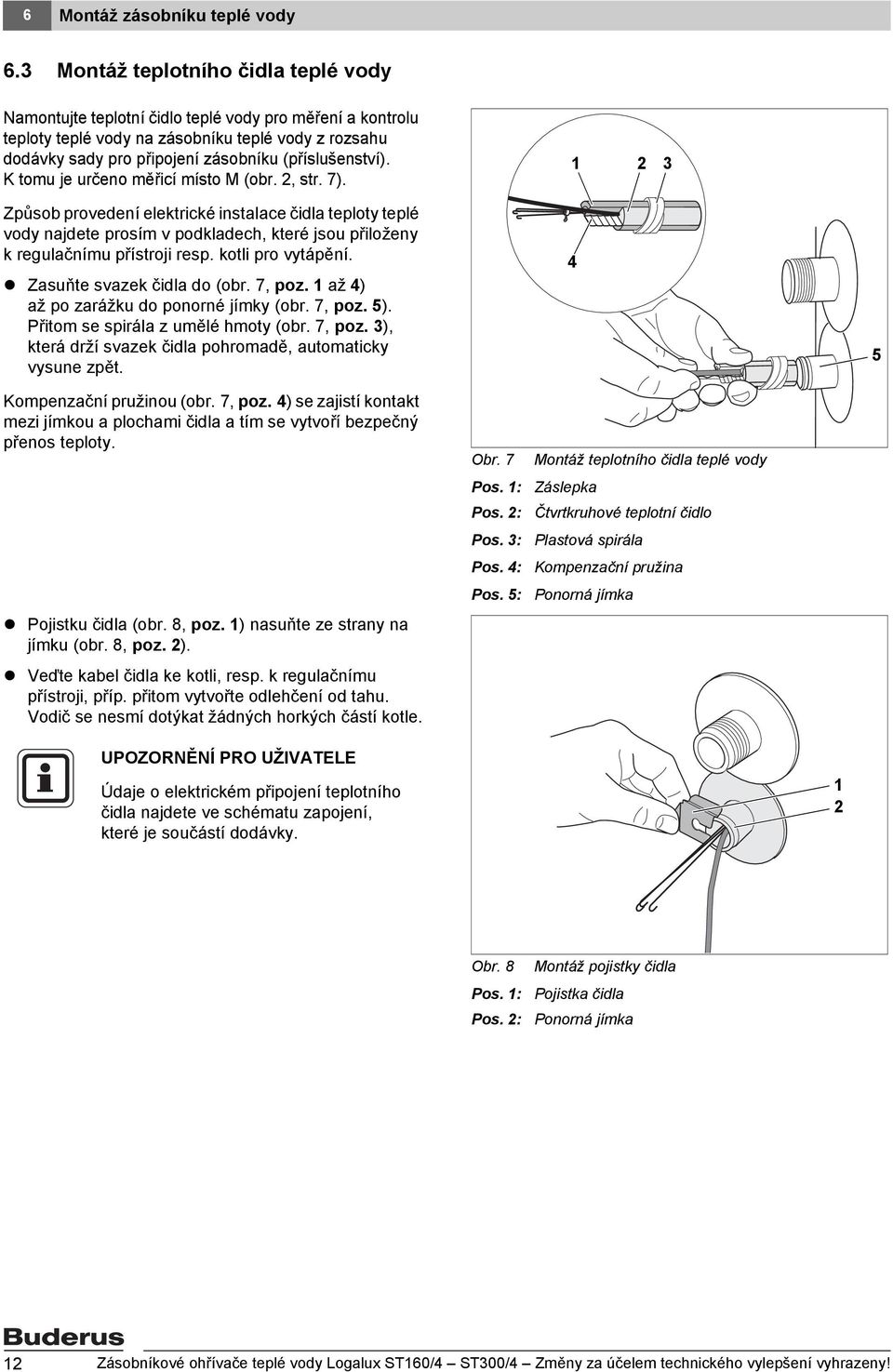

12 6 Montáž zásobníku teplé vody 6.3 Montáž teplotního čidla teplé vody Namontujte teplotní čidlo teplé vody pro měření a kontrolu teploty teplé vody na zásobníku teplé vody z rozsahu dodávky sady pro připojení zásobníku (příslušenství). K tomu je určeno měřicí místo M (obr., str. 7). 1 3 Způsob provedení elektrické instalace čidla teploty teplé vody najdete prosím v podkladech, které jsou přiloženy k regulačnímu přístroji resp. kotli pro vytápění. Zasuňte svazek čidla do (obr. 7, poz. 1 až 4) až po zarážku do ponorné jímky (obr. 7, poz. 5). Přitom se spirála z umělé hmoty (obr. 7, poz. 3), která drží svazek čidla pohromadě, automaticky vysune zpět. 4 5 Kompenzační pružinou (obr. 7, poz. 4) se zajistí kontakt mezi jímkou a plochami čidla a tím se vytvoří bezpečný přenos teploty. Pojistku čidla (obr. 8, poz. 1) nasuňte ze strany na jímku (obr. 8, poz. ). Veďte kabel čidla ke kotli, resp. k regulačnímu přístroji, příp. přitom vytvořte odlehčení od tahu. Vodič se nesmí dotýkat žádných horkých částí kotle. Obr. 7 Pos. : Pos. 3: Pos. 4: Pos. 5: Montáž teplotního čidla teplé vody Záslepka Čtvrtkruhové teplotní čidlo Plastová spirála Kompenzační pružina Ponorná jímka Údaje o elektrickém připojení teplotního čidla najdete ve schématu zapojení, které je součástí dodávky. 1 Obr. 8 Pos. : Montáž pojistky čidla Pojistka čidla Ponorná jímka 1 Zásobníkové ohřívače teplé vody Logalux ST160/4 ST300/4 Změny za účelem technického vylepšení vyhrazeny!

13 Uvedení do provozu a odstavení z provozu 7 7 Uvedení do provozu a odstavení z provozu 7.1 Uvedení zásobníku teplé vody do provozu Před uvedením do provozu musíte zkontrolovat těsnost zásobníku teplé vody, aby se během provozu nevyskytly žádné netěsnosti. Kontrolu těsnosti zásobníku teplé vody provádějte výhradně s pitnou vodou. Zkušební tlak na místě instalace smí na straně teplé vody činit maximálně 10 barů přetlaku. AW AW 1 Za účelem odvzdušnění zásobníku teplé vody otevřete zavzdušňovací a odvzdušňovací ventil (obr. 9, poz. 1) nebo nejvýše položený výtokový kohout. Otevřete uzavírací ventil vstupu studené vody EK (obr. 9, poz. ), abyste mohli naplnit zásobník teplé vody. Před zahřátím zkontrolujte, zda je zásobník teplé vody a potrubí naplněno vodou. Za tímto účelem otevřete zavzdušňovací a odvzdušňovací ventil (obr. 9, poz. 1). U všech přípojek, potrubí a víka revizního otvoru zkontrolujte těsnost. Obr. 9 Pos. : Pos. 3: AW: EK: EZ: 3 Instalace podle DIN 1988 (principiální zobrazení) Zavzdušňovací a odvzdušňovací ventil Uzavírací ventil vstupu studené vody Pojistné potrubí pojistného ventilu Výstup teplé vody Vstup studené vody Vstup cirkulace Zásobníkové ohřívače teplé vody Logalux ST160/4 ST300/4 Změny za účelem technického vylepšení vyhrazeny! 13

14 7 Uvedení do provozu a odstavení z provozu 7. Pokyny k provozu 7.3 Pokyny k odstavení z provozu POŠKOZENÍ ZÁSOBNÍKU Uzavírá-li se pojistný ventil, může dojít ke zničení zásobníku teplé vody v důsledku nepřípustně vysokého tlaku. Nechejte pojistné potrubí pojistného ventilu (obr. 9, str. 13) stále otevřené. Upozorněte provozovatele zařízení na to, že Pojistné potrubí pojistného ventilu (obr. 9, str. 13) musí stále zůstávat otevřené. Provozní pohotovost pojistného ventilu je čas od času potřeba zkontrolovat zavzdušněním. Při opakované reakci havarijního termostatu (STB) na vytápěcím kotli je nutno vyrozumět odbornou topenářskou firmu. Informace k obsluze (např. nastavení teploty teplé vody) najdete v návodu k obsluze regulačního přístroje. POŠKOZENÍ ZÁSOBNÍKU Musí-li zásobník teplé vody někdy několik dnů zůstat vypuštěný, mohou se v důsledku zbytkové vlhkosti vyskytnout zkorodovaná místa. Vysušte dobře vnitřní prostor (např. horkým vzduchem) a nechejte víko revizního otvoru otevřené. Při delší nepřítomnosti provozovatele zařízení (např. během dovolené) doporučujeme: Nechte zásobník teplé vody do provozu. Na regulačním přístroji aktivovat funkci dovolená (nebo zvolit nejnižší teplotu teplé vody). Musí-li být zásobník teplé vody někdy odstaven z provozu, respektujte při jeho opětovném uvedení do provozu v dané zemi platné předpisy o hygieně zařízení pro pitnou vodu (propláchnutí potrubí). 14 Zásobníkové ohřívače teplé vody Logalux ST160/4 ST300/4 Změny za účelem technického vylepšení vyhrazeny!

15 Údržba 8 8 Údržba Obecně se v maximálně dvouletých intervalech doporučuje kontrola a čištění zásobníku teplé vody odborníkem. Upozorněte na to provozovatele zařízení. Při nepříznivých vlastnostech vody (tvrdá až velmi tvrdá voda) ve spojení s vysokým tepelným zatížením je třeba volit kratší intervaly. POŠKOZENÍ ZÁSOBNÍKU nedostatečným čištěním a údržbou. Čištění a údržbu provádějte alespoň každé dva roky. Abyste předešli škodám, odstraňujte závady okamžitě! 8.1 Příprava zásobníku teplé vody k čištění Odpojte vytápěcí zařízení od elektrické sítě. Vyprázdněte zásobník teplé vody. Za tímto účelem zavřete uzavírací ventil vstupu studené vody EK a otevřete vypouštěcí kohout EL (obr. 6, str. 10). Pro provětrání otevřete zavzdušňovací a odvzdušňovací ventil nebo nejvýše položený výtokový kohout. Sundejte víko opláštění (obr. 10, poz. 1). Vytáhněte horní kanál opláštění (obr. 10, poz. ) z profilové lišty. Za tímto účelem povolte tři šrouby (nahoře a po stranách). Spodní kanál opláštění (obr. 10, poz. 4) s tepelnou izolací pro víko revizního otvoru (obr. 10, poz. 3) vytáhněte z profilové lišty. Za tímto účelem povolte ve středu tři šrouby (nahoře a dole) Obr. 10 Pos. : Pos. 3: Pos. 4: Demontáž opláštění Víko opláštění horní kanál opláštění Tepelná izolace pro víko revizního otvoru Spodní kanál opláštění Zásobníkové ohřívače teplé vody Logalux ST160/4 ST300/4 Změny za účelem technického vylepšení vyhrazeny! 15

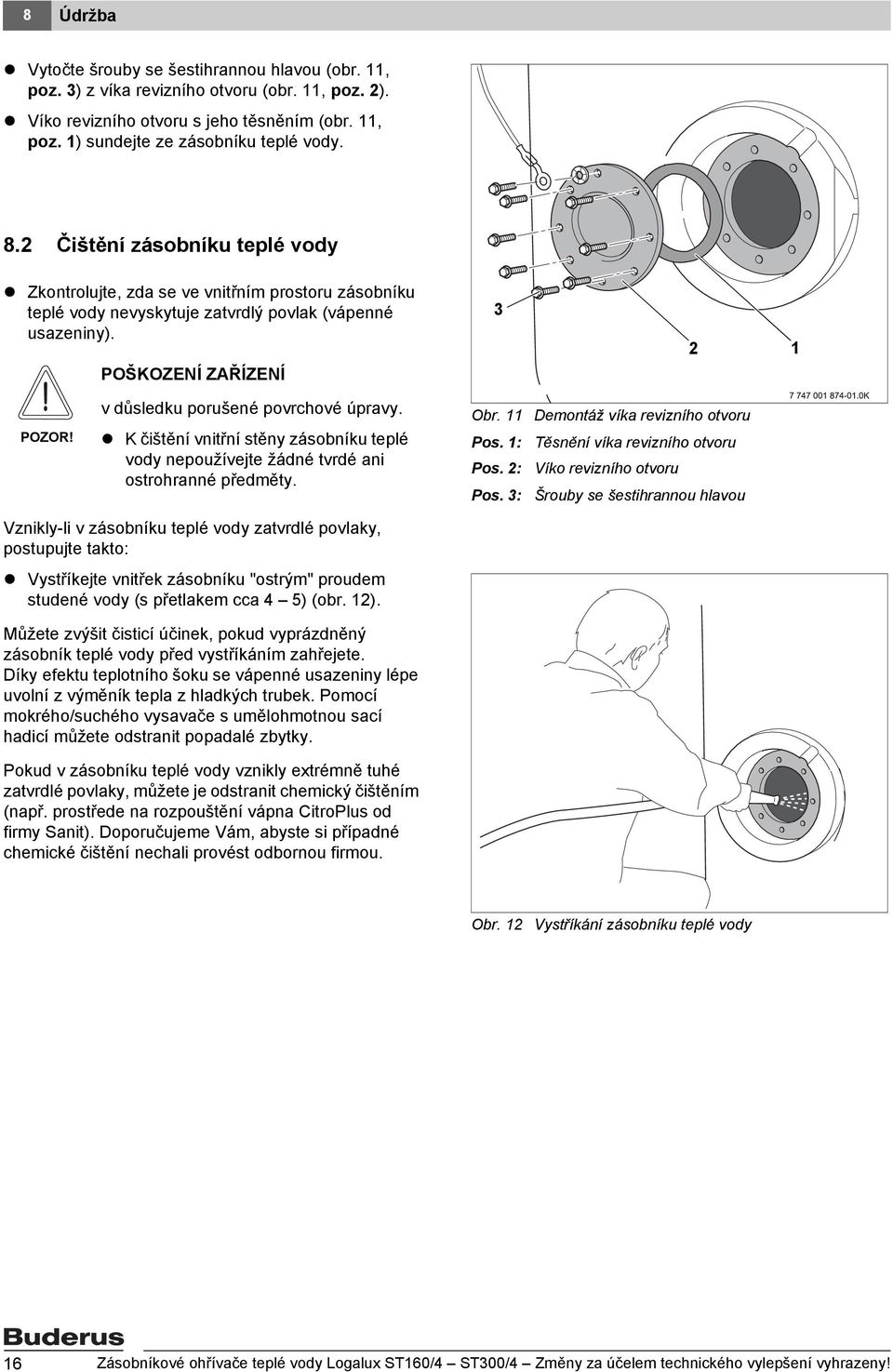

16 8 Údržba Vytočte šrouby se šestihrannou hlavou (obr. 11, poz. 3) z víka revizního otvoru (obr. 11, poz. ). Víko revizního otvoru s jeho těsněním (obr. 11, poz. 1) sundejte ze zásobníku teplé vody. 8. Čištění zásobníku teplé vody Zkontrolujte, zda se ve vnitřním prostoru zásobníku teplé vody nevyskytuje zatvrdlý povlak (vápenné usazeniny). POŠKOZENÍ ZAŘÍZENÍ 3 1 v důsledku porušené povrchové úpravy. K čištění vnitřní stěny zásobníku teplé vody nepoužívejte žádné tvrdé ani ostrohranné předměty. Obr. 11 Pos. : Pos. 3: Demontáž víka revizního otvoru Těsnění víka revizního otvoru Víko revizního otvoru Šrouby se šestihrannou hlavou Vznikly-li v zásobníku teplé vody zatvrdlé povlaky, postupujte takto: Vystříkejte vnitřek zásobníku "ostrým" proudem studené vody (s přetlakem cca 4 5) (obr. 1). Můžete zvýšit čisticí účinek, pokud vyprázdněný zásobník teplé vody před vystříkáním zahřejete. Díky efektu teplotního šoku se vápenné usazeniny lépe uvolní z výměník tepla z hladkých trubek. Pomocí mokrého/suchého vysavače s umělohmotnou sací hadicí můžete odstranit popadalé zbytky. Pokud v zásobníku teplé vody vznikly extrémně tuhé zatvrdlé povlaky, můžete je odstranit chemický čištěním (např. prostřede na rozpouštění vápna CitroPlus od firmy Sanit). Doporučujeme Vám, abyste si případné chemické čištění nechali provést odbornou firmou. Obr. 1 Vystříkání zásobníku teplé vody 16 Zásobníkové ohřívače teplé vody Logalux ST160/4 ST300/4 Změny za účelem technického vylepšení vyhrazeny!

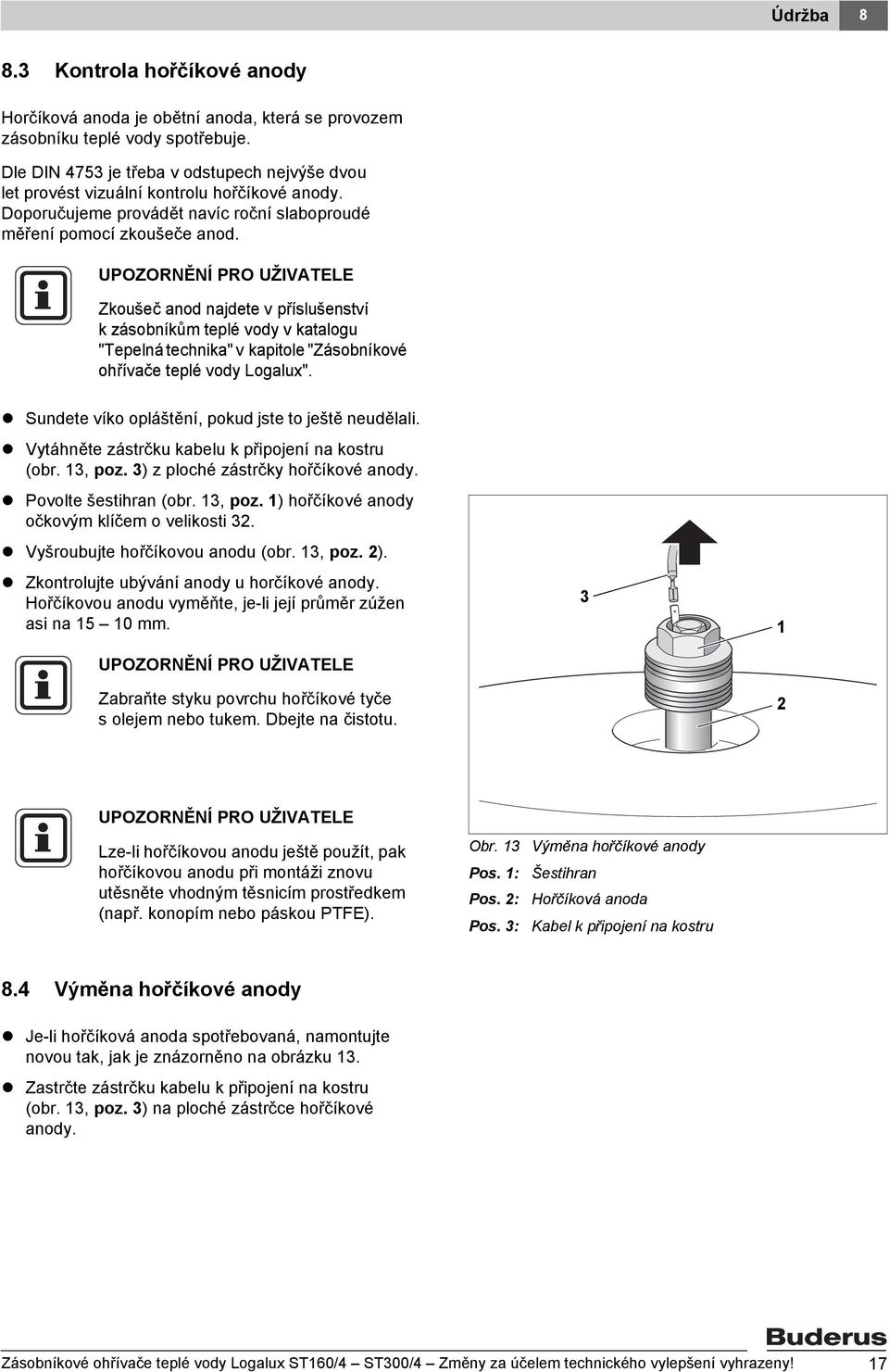

17 Údržba Kontrola hořčíkové anody Horčíková anoda je obětní anoda, která se provozem zásobníku teplé vody spotřebuje. Dle DIN 4753 je třeba v odstupech nejvýše dvou let provést vizuální kontrolu hořčíkové anody. Doporučujeme provádět navíc roční slaboproudé měření pomocí zkoušeče anod. Zkoušeč anod najdete v příslušenství k zásobníkům teplé vody v katalogu "Tepelná technika" v kapitole "Zásobníkové ohřívače teplé vody Logalux". Sundete víko opláštění, pokud jste to ještě neudělali. Vytáhněte zástrčku kabelu k připojení na kostru (obr. 13, poz. 3) z ploché zástrčky hořčíkové anody. Povolte šestihran (obr. 13, poz. 1) hořčíkové anody očkovým klíčem o velikosti 3. Vyšroubujte hořčíkovou anodu (obr. 13, poz. ). Zkontrolujte ubývání anody u horčíkové anody. Hořčíkovou anodu vyměňte, je-li její průměr zúžen asi na mm. Zabraňte styku povrchu hořčíkové tyče s olejem nebo tukem. Dbejte na čistotu. 3 1 Lze-li hořčíkovou anodu ještě použít, pak hořčíkovou anodu při montáži znovu utěsněte vhodným těsnicím prostředkem (např. konopím nebo páskou PTFE). Obr. 13 Pos. : Pos. 3: Výměna hořčíkové anody Šestihran Hořčíková anoda Kabel k připojení na kostru 8.4 Výměna hořčíkové anody Je-li hořčíková anoda spotřebovaná, namontujte novou tak, jak je znázorněno na obrázku 13. Zastrčte zástrčku kabelu k připojení na kostru (obr. 13, poz. 3) na ploché zástrčce hořčíkové anody. Zásobníkové ohřívače teplé vody Logalux ST160/4 ST300/4 Změny za účelem technického vylepšení vyhrazeny! 17

18 8 Údržba 8.5 Opětné uvedení zásobníku teplé vody po vyčištění do provozu POŠKOZENÍ ZAŘÍZENÍ v důsledku vadného těsnění. Po čištění doporučujeme použít nové těsnění víka revizního otvoru (obr. 14, poz. 1), abyste zabránili vzniku netěsností na zásobníku teplé vody. 4 Víko revizního otvoru (obr. 14, poz. ) s těsněním (obr. 14, poz. 1) opět nasaďte. Namontujte kruhové poutko kabelu k připojení na kostru (obr. 14, poz. 4) pomocí šroubu se šestihrannou hlavou a ozubeného kotouče. 3 1 POŠKOZENÍ ZAŘÍZENÍ působením koroze. Namontujte kruhové poutko kabelu k připojení na kostru (obr. 14, poz. 4) pomocí šroubu se šestihrannou hlavou na víku revizního otvoru s dobrým elektrickým vedením, aby byla zajištěna funkčnost hořčíkové anody. Obr. 14 Pos. : Pos. 3: Pos. 4: Nasazení víka revizního otvoru Těsnění víka revizního otvoru Víko revizního otvoru Šrouby se šestihrannou hlavou Kruhové poutko kabelu k připojení na kostru Šrouby se šestihrannou hlavou (obr. 14, poz. 3) zašroubujte do víka revizního otvoru "silou ruky". Následně dotáhněte šrouby se šestihrannou hlavou (obr. 14, poz. 3) pomocí momentového klíče při 5 30 Nm. Naplňte zásobník teplé vody a vytápěcí zařízení opět uveďte do provozu. U všech přípojek a otvoru pro čištění zkontrolujte těsnost. Spodní kanál opláštění (obr. 15, poz. 4) s tepelnou izolací pro víko revizního otvoru (obr. 10, poz. 3) zasuňte do profilové lišty a přišroubujte ho třemi šrouby (veprostřed a dole). Horní kanál opláštění (obr. 10, poz. ) zasuňte do profilové lišty a přišroubujte ho třemi šrouby (nahoře a po stranách). Víko opláštění (obr. 10, poz. 1) položte na zásobník teplé vody. 4 3 Obr. 15 Montáž opláštění Víko opláštění Pos. : Horní kanál opláštění Pos. 3: Tepelná izolace pro víko revizního otvoru Pos. 4: Spodní kanál opláštění 1 18 Zásobníkové ohřívače teplé vody Logalux ST160/4 ST300/4 Změny za účelem technického vylepšení vyhrazeny!

19 Poznámky Zásobníkové ohřívače teplé vody Logalux ST160/4 ST300/4 Změny za účelem technického vylepšení vyhrazeny! 19
