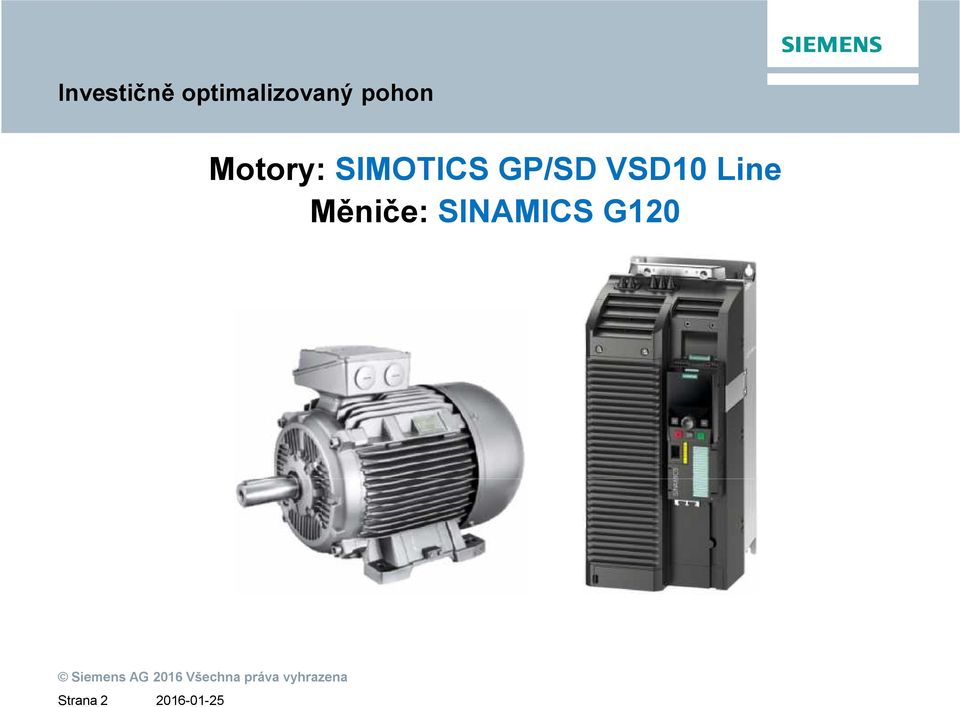

2 Investičně optimalizovaný pohon Motory: SIMOTICS GP/SD VSD10 Line Měniče: SINAMICS G120 Strana 2

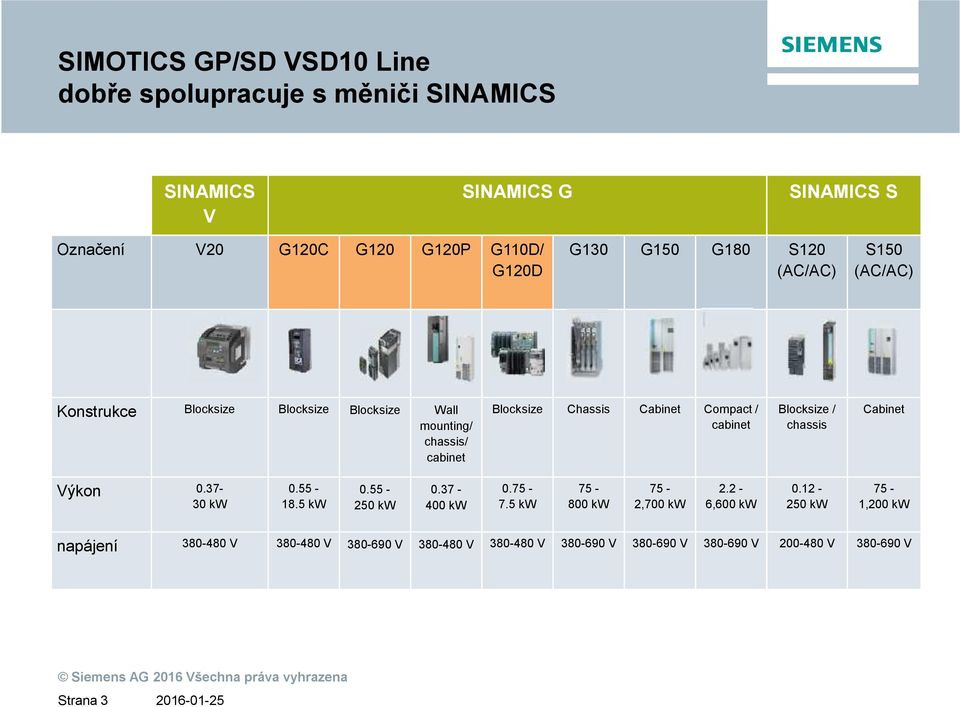

3 SIMOTICS GP/SD VSD10 Line dobře spolupracuje s měniči SINAMICS SINAMICS V SINAMICS G SINAMICS S Označení V20 G120C G120 G120P G110D/ G120D G130 G150 G180 S120 (AC/AC) S150 (AC/AC) Konstrukce Blocksize Blocksize Blocksize Wall mounting/ chassis/ cabinet Blocksize Chassis Cabinet Compact / cabinet Blocksize / chassis Cabinet Výkon kw kw kw kw kw kw 75-2,700 kw 2.2-6,600 kw kw 75-1,200 kw napájení V V V V V V V V V V Strana 3

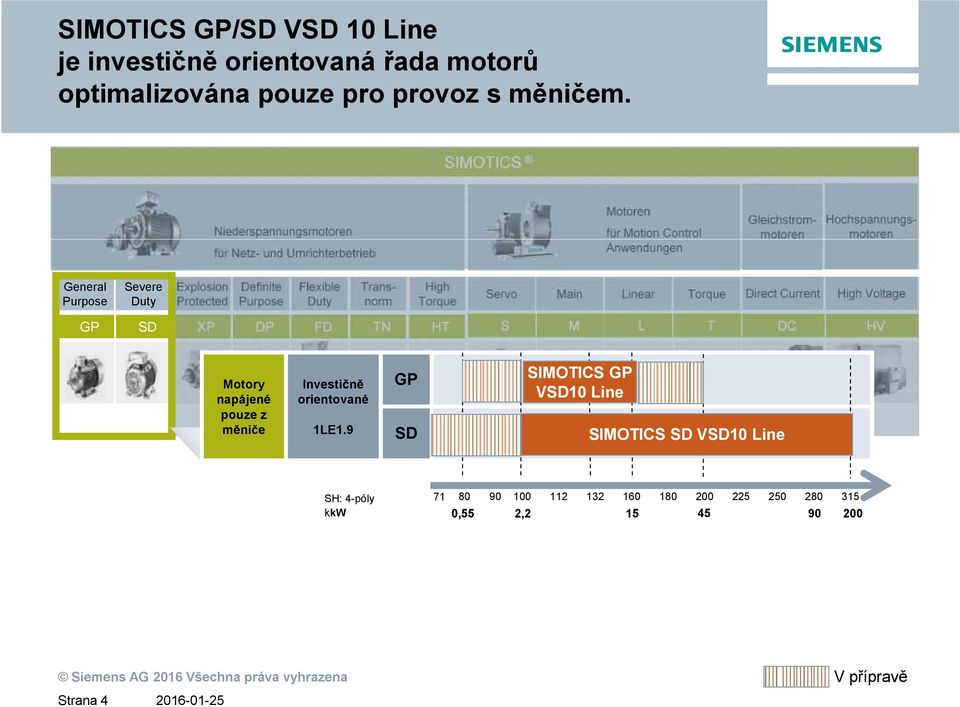

4 SIMOTICS GP/SD VSD 10 Line je investičně orientovaná řada motorů optimalizována pouze pro provoz s měničem. SIMOTICS Niederspannungsmotoren für Netz- und Umrichterbetrieb Motoren für Motion Control Anwendungen Gleichstrommotoren Hochspannungsmotoren General Purpose GP Severe Duty Explosion Protected Definite Purpose Flexible Duty Transnorm High Torque Servo Main Linear Torque Direct Current High Voltage SD XP DP FD TN HT S M L T DC HV Motory napájené pouze z měniče Investičně orientované 1LE1.9 GP SD SIMOTICS GP VSD10 Line SIMOTICS SD VSD10 Line SH: 4-póly kkw 0,55 2, Strana 4 V přípravě

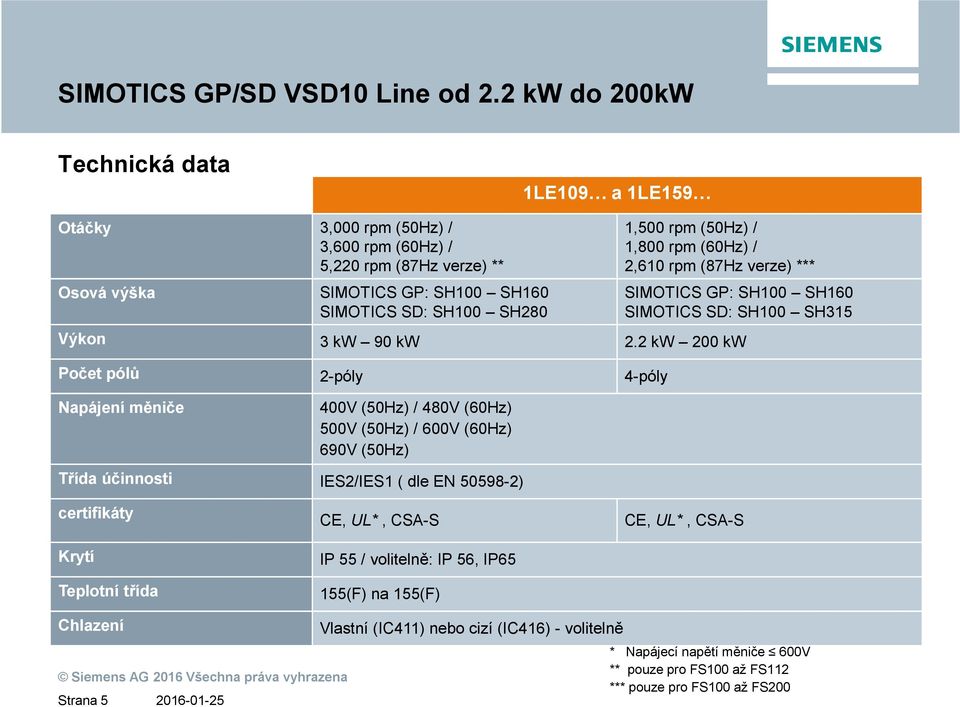

5 SIMOTICS GP/SD VSD10 Line od 2.2 kw do 200kW Technická data 1LE109 a 1LE159 Otáčky 3,000 rpm (50Hz) / 3,600 rpm (60Hz) / 5,220 rpm (87Hz verze) ** Osová výška SIMOTICS GP: SH100 SH160 SIMOTICS SD: SH100 SH280 1,500 rpm (50Hz) / 1,800 rpm (60Hz) / 2,610 rpm (87Hz verze) *** SIMOTICS GP: SH100 SH160 SIMOTICS SD: SH100 SH315 Výkon 3 kw 90 kw 2.2 kw 200 kw Počet pólů 2-póly 4-póly Napájení měniče 400V (50Hz) / 480V (60Hz) 500V (50Hz) / 600V (60Hz) 690V (50Hz) Třída účinnosti IES2/IES1 ( dle EN ) certifikáty Krytí Teplotní třída CE, UL*, CSA-S IP 55 / volitelně: IP 56, IP65 155(F) na 155(F) CE, UL*, CSA-S Chlazení Strana 5 Vlastní (IC411) nebo cizí (IC416) - volitelně * Napájecí napětí měniče 600V ** pouze pro FS100 až FS112 *** pouze pro FS100 až FS200

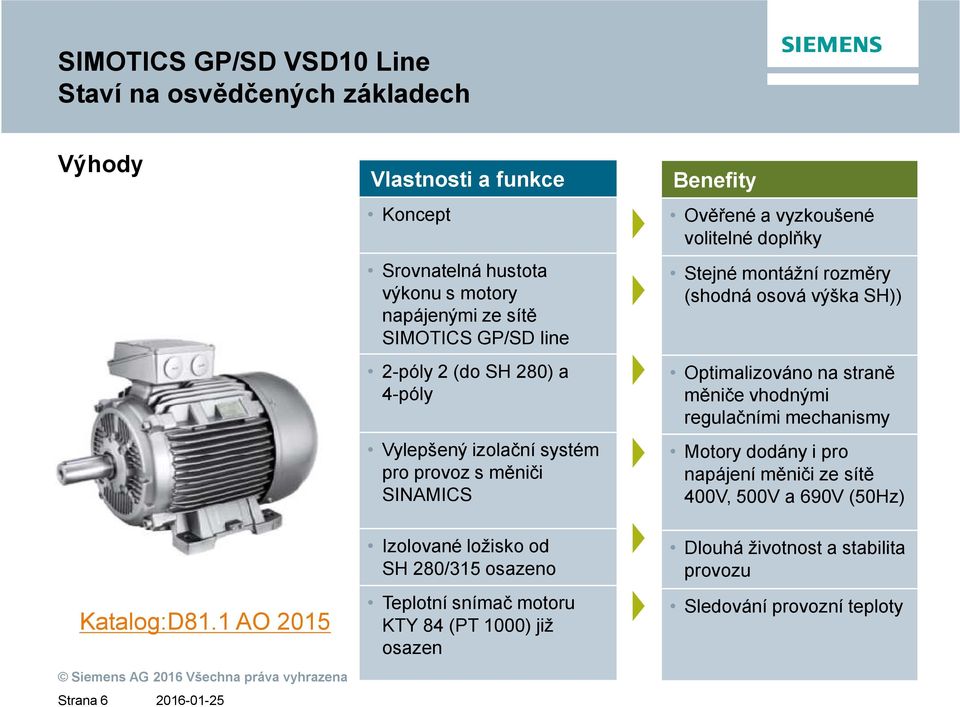

6 SIMOTICS GP/SD VSD10 Line Staví na osvědčených základech Výhody Vlastnosti a funkce Koncept Srovnatelná hustota výkonu s motory napájenými ze sítě SIMOTICS GP/SD line 2-póly 2 (do SH 280) a 4-póly Vylepšený izolační systém pro provoz s měniči SINAMICS Benefity Ověřené a vyzkoušené volitelné doplňky Stejné montážní rozměry (shodná osová výška SH)) Optimalizováno na straně měniče vhodnými regulačními mechanismy Motory dodány i pro napájení měniči ze sítě 400V, 500V a 690V (50Hz) Katalog:D81.1 AO 2015 Strana 6 Izolované ložisko od SH 280/315 osazeno Teplotní snímač motoru KTY 84 (PT 1000) již osazen Dlouhá životnost a stabilita provozu Sledování provozní teploty

7 SIMOTICS GP/SD VSD10 Line a měniče SINAMICS silný tým Výhody Vlastnosti a funkce Přizpůsobení mezi měničem a motorem Snadné nastavení měniče předdefinovanými parametry v měniči SINAMICS G120 Optimální využití vinutí motoru při napájení z měničů SINAMICS G Speciálně upravený izolační systém Motor pouze napájení měničem dle IEC Benefity Garance výstupního výkonu na hřídeli Nižší výdaje a náklady při nastavení a údržbě Redukce ztrát v motoru Zvýšená spolehlivost 4Q provozní režim se SINAMICS G/S (ALM, SLM, BLM), bez omezení Použitelný v mnoha teritoriích, nepoužívá dodatečné označení (např. EISA, ErP) Strana 7

8 Vyvinuto pro aplikace se standardními požadavky na napájení motoru měničem Použití Čerpadla Optimalizováno pro kvadratické zátěže ve spolupráci s měničem SINAMICS G120P Optimalizováno pro rotační čerpadla Ventilátory a kompresory Optimalizováno pro radiální i axiální ventilátory Ideální pohon pro stroje určené k dopravě tekutin a plynů Dopravníky Ideální pro pohony s častým vypínáním/zapínáním Široký rozsah regulace s konstantním momentem (87Hz characteristika) Strana 8

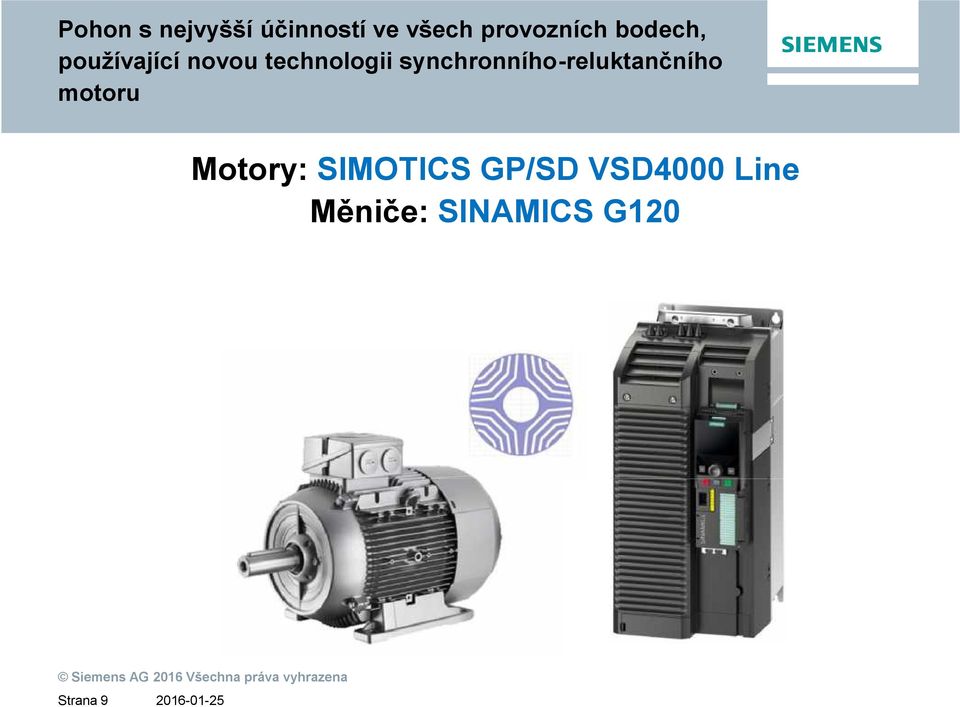

9 Pohon s nejvyšší účinností ve všech provozních bodech, používající novou technologii synchronního-reluktančního motoru Motory: SIMOTICS GP/SD VSD4000 Line Měniče: SINAMICS G120 Strana 9

10 SIMOTICS reluktanční motor a měnič SINAMICS Popis Reluktanční motor SIMOTICS je součástí velké a osvědčené skupiny motorů SIMOTICS GP/SD. Rozdíl, proti indukčním motorům, spočívá ve speciálně vyrobeném rotoru, který se chová jako synchronní. Motor je napájen standardním modulárním měničem SINAMICS G120, který obsahuje výkonový modul PM240-2 a řídící jednotku CU230P-2. Strana 10

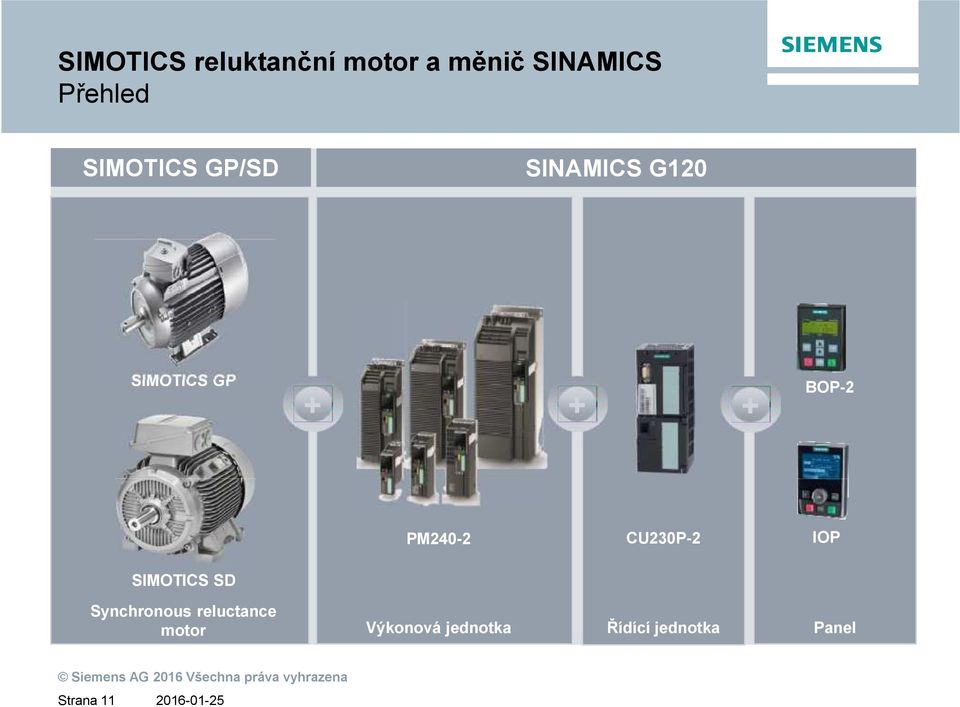

11 SIMOTICS reluktanční motor a měnič SINAMICS Přehled SIMOTICS GP/SD SINAMICS G120 SIMOTICS GP BOP-2 Leistung Module Schrankeinbau 0,37 400kW PM240-2 CU230P-2 IOP SIMOTICS SD Synchronous reluctance motor Výkonová jednotka Řídící jednotka Panel Strana 11

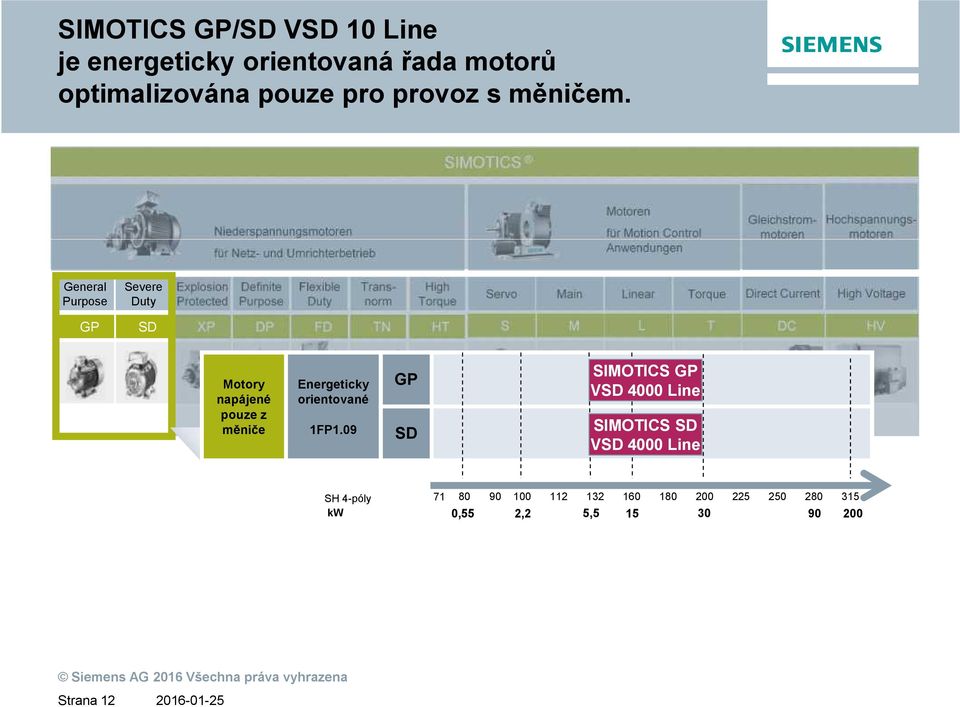

12 SIMOTICS GP/SD VSD 10 Line je energeticky orientovaná řada motorů optimalizována pouze pro provoz s měničem. SIMOTICS Niederspannungsmotoren für Netz- und Umrichterbetrieb Motoren für Motion Control Anwendungen Gleichstrommotoren Hochspannungsmotoren General Purpose GP Severe Duty Explosion Protected Definite Purpose Flexible Duty Transnorm High Torque Servo Main Linear Torque Direct Current High Voltage SD XP DP FD TN HT S M L T DC HV Motory napájené pouze z měniče Energeticky orientované 1FP1.09 GP SD SIMOTICS GP VSD 4000 Line SIMOTICS SD VSD 4000 Line SH 4-póly kw 0,55 2,2 5, Strana 12

13 SIMOTICS reluktanční motor a měnič SINAMICS Nejdůležitější vlastnosti Vysoká účinnost Odpovídá IE4 účinnosti indukčního motoru v pracovním bodě Hvyšší účinnost při částečném zatížení Optimalizovaný magnetický tok v pracovních bodech + Bezproblémové použití Kompatibilní s indukčními motory Snadná údržba Použití s běžným měničem SINAMICS G120 Nastavení pomoci jednoho kódu + Velká dynamika Nízký moment setrvačnosti nabízí využití v krátkých intervalech pro rozjezd a zapnutí Precizní řízení momentu a toku v režimu SLVC SF faktor 1,2 Záběr do 150% momentu + Důležité funkcionality Synchronní řízení Synchronizace na otáčející se motor Hibernace Kaskádové řízení + Strana 13

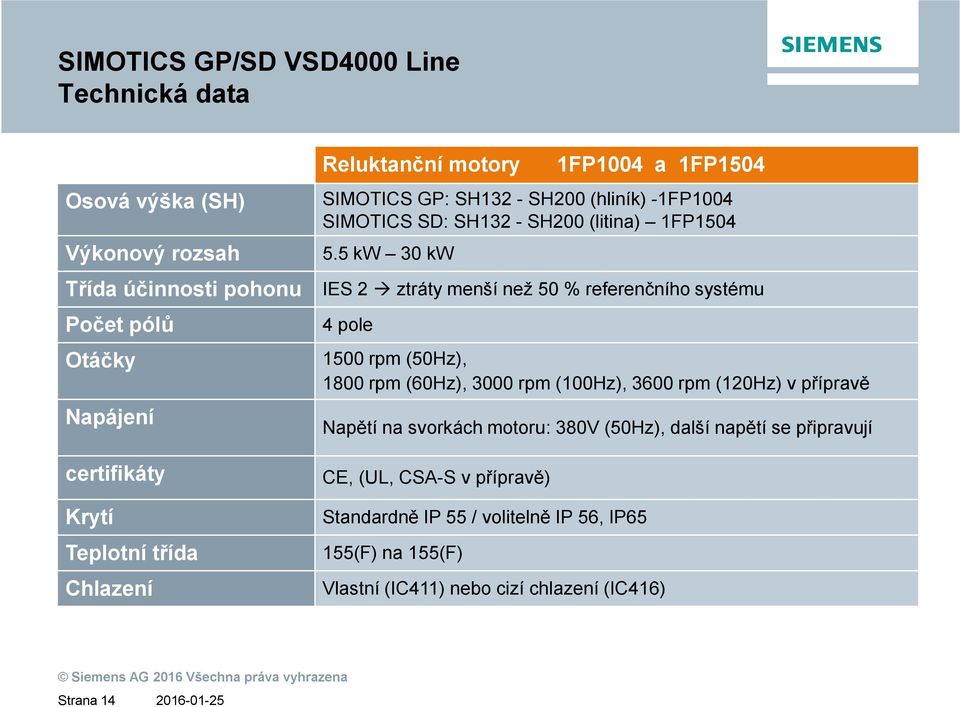

14 SIMOTICS GP/SD VSD4000 Line Technická data Osová výška (SH) Výkonový rozsah Třída účinnosti pohonu Počet pólů Otáčky Napájení certifikáty Krytí Teplotní třída Chlazení Reluktanční motory 1FP1004 a 1FP1504 SIMOTICS GP: SH132 - SH200 (hliník) -1FP1004 SIMOTICS SD: SH132 - SH200 (litina) 1FP kw 30 kw IES 2 ztráty menší než 50 % referenčního systému 4 pole 1500 rpm (50Hz), 1800 rpm (60Hz), 3000 rpm (100Hz), 3600 rpm (120Hz) v přípravě Napětí na svorkách motoru: 380V (50Hz), další napětí se připravují CE, (UL, CSA-S v přípravě) Standardně IP 55 / volitelně IP 56, IP65 155(F) na 155(F) Vlastní (IC411) nebo cizí chlazení (IC416) Strana 14

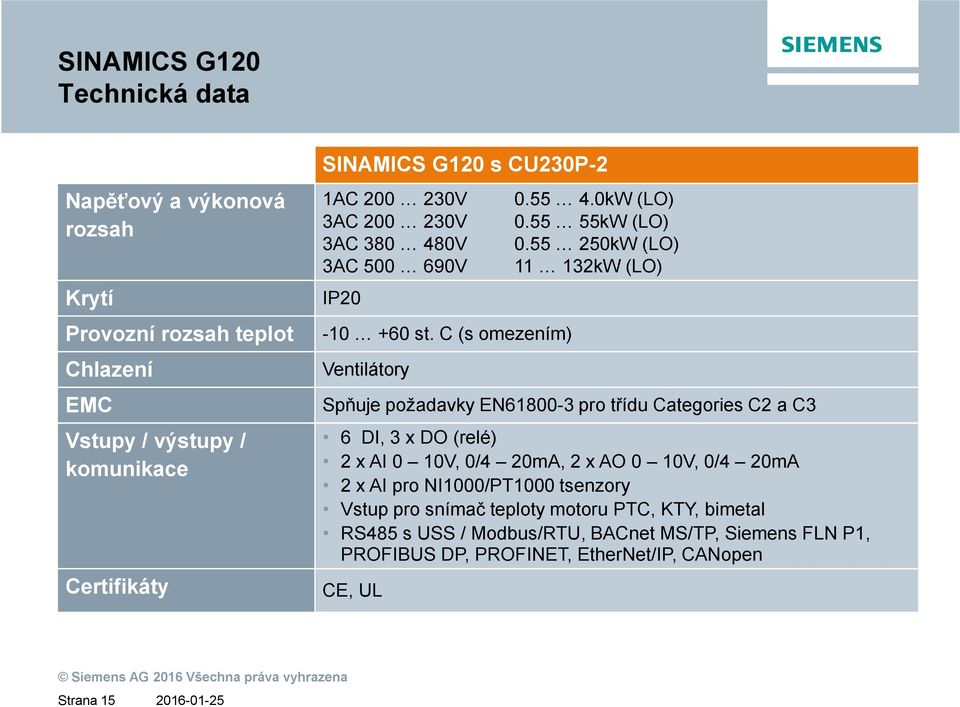

15 SINAMICS G120 Technická data Napěťový a výkonová rozsah Krytí Provozní rozsah teplot Chlazení EMC Vstupy / výstupy / komunikace Certifikáty SINAMICS G120 s CU230P-2 1AC V kW (LO) 3AC V kW (LO) 3AC V kW (LO) 3AC V kW (LO) IP st. C (s omezením) Ventilátory Spňuje požadavky EN pro třídu Categories C2 a C3 6 DI, 3 x DO (relé) 2 x AI 0 10V, 0/4 20mA, 2 x AO 0 10V, 0/4 20mA 2 x AI pro NI1000/PT1000 tsenzory Vstup pro snímač teploty motoru PTC, KTY, bimetal RS485 s USS / Modbus/RTU, BACnet MS/TP, Siemens FLN P1, PROFIBUS DP, PROFINET, EtherNet/IP, CANopen CE, UL Strana 15

16 SIMOTICS reluktanční motor a měnič SINAMICS Použití Čerpadla, ventilátory a kompresory Energeticky velmi úsporné řešení v oblasti přenosu kapalin a plynů Dopravníky Energeticky velmi úsporné a dynamické řešení dopravy objemových materiálů a krabic Výroba strojů Příležitost pro výrobce strojů. Synchronní stroj a jednoduchá regulace otáček s velkou dynamikou Strana 16

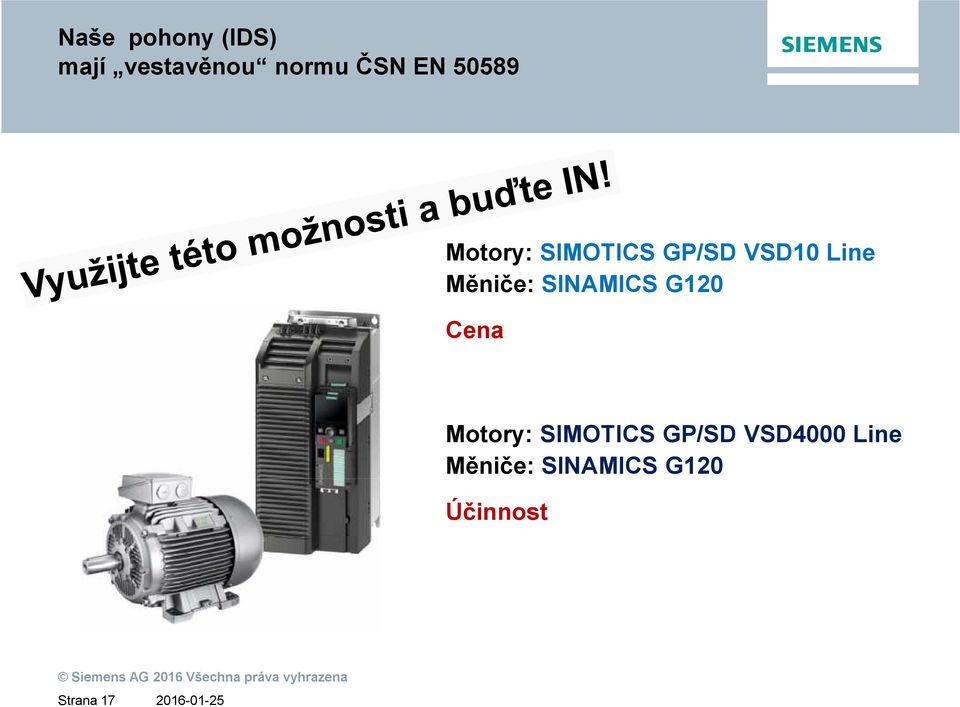

17 Naše pohony (IDS) mají vestavěnou normu ČSN EN Motory: SIMOTICS GP/SD VSD10 Line Měniče: SINAMICS G120 Cena Motory: SIMOTICS GP/SD VSD4000 Line Měniče: SINAMICS G120 Účinnost Strana 17
