1 TIA na dosah 1/2016 Novinky u měničů do 200kW. siemens.com/answers

2 SINAMICS V90 & SIMOTICS S-1FL6 Popis Určen pro jednoduché servoaplikace. SINAMICS V90 spolupracuje pouze se servomotorem SINAMICS S-1FL6 Nabízíme všem výrobcům strojů a systémovým integrátorů k pokrytí požadavků trhu na levný servopohon. Strana 2

3 SINAMICS V90 & SIMOTICS S-1FL6 Prodáváme jako komplet SINAMICS V90 Výkonový rozsah 0.4kW to 7kW (380V~480V) Typ řízení: polohování, rychlostní, momentové Používá se výhradně s motory SIMOTICS S-1FL6 MOTION- CONNECT MC300 kabely a konektory Siemens prefabrikované silové kabely Siemens prefabrikované encoder kabely Siemens prefabrikované kabely pro řízení brzdy Konektory (pro uživatelskou montáž) Siemens prefabrikované 50-pinové kabely pro řízení a nastavení SP (připojení V90 k PLC) SIMOTICS S-1FL6 (0.4kW ~7kW/1.27Nm~33.4Nm) Hladká hřídel / hřídel s pérem Volitelně včetně nebo bez brzdy motoru Inkrementální snímač TTL 2500ppr (13 bit rozlišení) Multi-turn(12bits) absolutní snímač s rozlišením 20bit Strana 3

4 SINAMICS V90 & SIMOTICS S-1FL6 Přehled 1/3AC 200V~240V 0.05kW až 2kW 3AC 380V~480V 0.4kW až 7kW Shaft Heig ht (mm Rated Power (kw) Rated Torque (Nm) Inertia w/o brake (kgcm 2 ) SIMOTICS s-1fl6 nízká setrvačnost (vysoká dynamika).. SIMOTICS S-1FL6 větší setrvačnost (nižší dynamika) 1/3AC 200V AC 200V Mn(Nm) SH 20 SH 30 SH 40 SH 50 SH 45 SH 65 SH Pn(kW) nrated(rpm) Encoder Strana 4 INC.2500ppr / INC.20bit / ABS.20bit+12bit Obecné servoaplikace INC.2500ppr / ABS.20bit+12bit Stroje Servomotor 1FL6 nabízíme v rozsahu 50W - 7,0kW / 0, Nm v osové výšce SH mm. 3AC 400V

5 Naše komplexní řešení servopohonu Konfigurace s rozhraním PTI (pulse train interface) S Například: CPU1215C CPU1217C Pulse/Analog V90 1FL6 Strana 5

6 Aplikace Střihačka a vtahovačka Požadavek Naše řešení Vtahovačka Stříhačka Vtahovačka Stříhačka Horizontální balička L V90 + 1FL6 L Zadání Benefity Jeden motor pro vtahovačku Jeden motor pro stříhačku Vzájemná synchronizace Garance střižné délky. Rychlé doladění mechanických parametrů, PTI řízení je předpřipraveno Auto-tuning řeší možnost optimalizace rychlosti a případné zvýšení produktivity. Jednoduché řešení s použitím PLC řady Simatic S redukuje požadavky na integrační proces. Strana 6

7 Výkonové moduly PM240-2 pro měniče SINAMICS G120, S120, S110 Migrace výkonových jednotek: PM240 měniče Sinamics G120 a PM340 měničů S110/S120. Velikosti FSA FSC započaly v roce 2014 Velikosti FSD FSE navazují v srpnu 2015 Velikost FSE navazuje v 1Q 2016 Strana 7

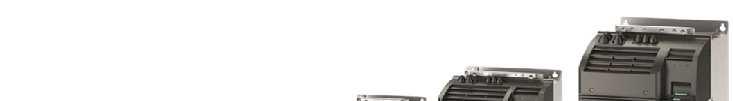

8 Výkonová jednotka PM240-2 Velikost FSA FSB FSC FSD FSE FSF Napájení Výstupní výkon (LO) 1 x V 0,55-0,75kW 1,1-2,2kW 3-4kW x V 0,55-0,75kW 1,1-2,2kW 3-7,5kW 11-30kW 37-45kW 55kW 3 x V 0,55-3kW 4-7,5kW 11-15kW 18,5-37kW 45-55kW kW 3 x V kW 45-55kW kW Strana 8

9 PM240-2 FSD-FSF - důležité vlastnosti Napěťové rozsahy 3x230V 3x400V 3x500/690V Optimalizovaný koncept chlazení Montáž vedle sebe na těsno Integrovaná tlumivka v DC meziobvodu Dlouhé motorové kabely až 200/300m bez motorové tlumivky Odolnější provedení (IP21, SIPLUS) Odolnější a komfortnější. Strana 9

10 FSAA - nová velikost měniče pro SINAMICS G120C Stejná funkcionalita jako G120C FSA-C Menší než původní FSA Rozsah výkonu do 1.5 kw Komunikace: Profinet, Profibus a USS Náhrada za Micromaster 420/440 (stejné rozměry) FSA FSAA Plná funkční kompatibilita s původní velikostí FSA (HW i SW) Strana 10

11 SINAMICS S120 nové motorové moduly Strana 11

12 SINAMICS S120 nové motorové moduly Typy C/D D typy C typy 3A 18A 30A 200A Discontinuous Motion: Velmi vysoká přetížitelnost, optimalizované pro velmi dynamický pohyb v cyklech trojnásobná přetížitelnost Vhodné pro servoaplikace Objednací číslo.: 6SL3120-xTExx-xADx D typy jsou jako náhradní díl kompatibilní s C typy Continuous Motion: Vysoká přetížitelnost, optimalizované pro spojitější charakter pohybu dvounásobná přetížitelnost Vhodné například pro vřetena, hlavní pohony Objednací číslo.: 6SL3120-xTExx-xACx Strana 12

13 Odolné měniče SIPLUS extreme G120/S120 Nabízené měniče Odolnost proti: agresivním chemikáliím EN C4 biologickým plynům EN B2 solná mlha EN úroveň 3 Ochrana proti kondenzaci EN % Provozní teplota - 20 až +50 st. C Strana 13

14 Děkujeme za pozornost! Vladimír Mýlek siemens.com/answers Strana 14
