1 Moderní metody projektování Měniče Listopad 2014, Praha, Ostrava

2 Ing. Vladimír Mýlek Produktový manažer SINAMICS G110 / G120, MICROMASTER 4 RC-CZ DF MC GMC 28.Října 150/ OSTRAVA Tel: vladimir.mylek@siemens.com Web:

3 Měniče SINAMICS - kompletní portfolio s podporou mnoha funkcí Společné nástroje: DT-konfigurátor výběr a specifikace SIZER výpočet, výběr, sestava, technická data, rozměry SINASAVE výpočet úspory energie, návratnost investice Siemens s.r.o. 2013

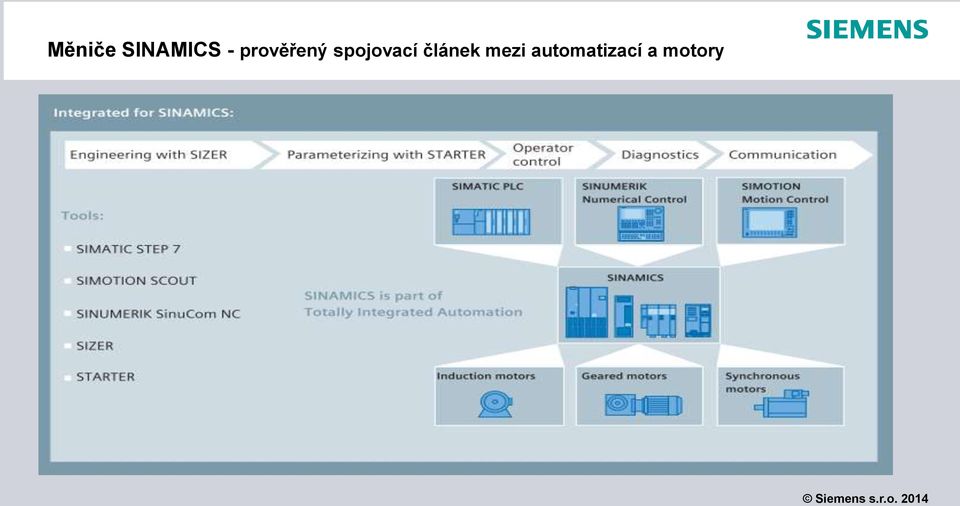

4 Měniče SINAMICS - prověřený spojovací článek mezi automatizací a motory

5 Měniče SINAMICS Různá krytí a provedení Skříň pro velké výkony Šasi velké výkony pro vestavby Kniha pro střední výkony a víceosé pohony Kompakt pro jednoosé pohony malých a středních výkonů

6 Benefity: Safety Integrated bezpečnostní funkce Bezpečnostní funkce měničů SINAMICS, které jsou integrovány do měniče lze hrubě rozdělit na 2 části: Funkce bezpečného zastavení pohonu bez požadavku na odpojení od napájení Funkce sledující dodržení bezpečné rychlosti Funkce jsou certifikovány dle: IEC 61508/SIL 2, EN ISO Cat. 3 and PL d. Pro začátečníky:

7 Bezpečnostní funkce - princip Jak použít funkci STO? Klasicky Moderně

8 Detekce Vyhodnocení Reakce SIMATIC F-CPU ET200S s F-I/O SINAMICS S120 s PROFIsafe Přehled ovládání integrovaných bezpečnostních funkcí Centrálně z PLC (F-CPU) s komunikací PROFIsafe Přes decentralizované periferie lokální I/O SINAMICS G120 lokální vyhodnocení přes bezpečnostní relé SINAMICS S120 SINAMICS G120 Safety relé SIRIUS TM54F Safe brake relé Detekce

9 Benefity: Rekuperace = princip F3E (Fundamental Frequency Front End) POUŽITÍ Vertikální zdvihy Dopravníky s častou změnou rychlosti Centrifugy Aplikace s velkým požadavkem na moment a generátorickým režimem

10 Benefity: Volné funkční bloky Popis Počet Délka cyklu Logické funkce AND (AND s 4 vstupy) OR (OR s 4 vstupy) XOR (XOR s 4 vstupy) NOT (Negace) , 16, 32, 64, 128, 256ms Aritmetické funkce ADD (sčítačka s 4 vstupy) SUB (odčítačka) MUL (násobička s 4 vstupy) DIV (dělička) AVA (absolutní hodnota) NCM (scaling, polygon characteristic) , 256ms Časové funkce PST (prodloužení pulzu) PCL (zkrácení pulzu) MFP (generátor) PDE (ZAP zpoždění) PDF (VYP zpoždění) , 256ms

11 Benefity: Komunikace PROFIBUS / PROFINET Ovládání přes PROFIBUS DP/ PROFINET Obsah Download STEP 7 V5 TIA Portal V13

12 Benefity: Úspory energie Funkce pro snížení spotřeby: Vracení energie do sítě při brzděni Kompenzace (AFE) Uchování energie při jejím přebytku (baterie) Adaptace pracovního bodu pohonu (Sizer) Inteligentní stand-by stav Snížení výkonových ztrát Společný napáječ pro více střídačů Transparentní informace ve fázi projektu Měniče SINAMICS a motory SIMOTICS Výpočet úspor programem SinaSave Zelená oblast definuje úspory energie v pohonech s čerpadly, ventilátory a kompresory.

13 SinaSave - spočítejte energetické úspory pohonů SinaSave Vám pomůže v kalkulaci úspory nákladů při použití měničů SINAMICS během jejich životního cyklu. Výpočet potenciálu úspory energie nasazením měničů SINAMICS a motoru SIMOTICS Kalkulace návratnosti investic Podpora jednotek a jazyků Dostupná jako webová aplikace

14 1LE1.9 converter optimized motors (VSD) SD GP 1LE1 motors optimized for line operation (DOL) SD GP SIMOTICS GP/SD VSD10 Line SIMOTICS GP/SD až do výkonu 200kW SIMOTICS Low-voltage motors for line and converter operation Motors for motion control applications DC motors High-voltage motors General Purpose GP Severe Explosion Definite Flexible Transstandard High Torque Servo Main Linear Torque Direct Current High Voltage Duty protected Purpose Duty SD XP DP FD TN HT S M L T DC HV SIMOTICS GP SIMOTICS SD SIMOTICS GP VSD 10 Line SIMOTICS SD VSD10 Line 80 0, SH: Basis 4-pole Power rating in kw 2,

15 Blocksize Booksize Chassis Cabinet SIMOTICS VSD10 line a kooperace se všemi měniči SINAMICS SINAMICS G G120C G120 G120P G110D/ G120D SINAMICS S G130 G150 G180 S120 (AC/AC) S120 (DC/AC) S150 (AC/AC) S120 G120P G150 S120 G130 S120 S120 G120 G120P SIMOTICS GP/SD VSD ,

16 SIMOTICS GP/SD VSD10 line Hlavní benefity Garantovaný výkon při napájení z + motoru 4Q provoz s měniči SINAMICS G/S včetně(alm,slm,blm) + Parametrování dle kódu na štítku + Stejné rozměry jako motory DOL + Malý moment setrvačnosti + Levnější oproti motorům DOL + Izolované ložisko od SH280, volitelně SH225 + Ochrana motoru lineárním KTY snímačem +

17 Nastavení měniče a diagnostika s programem STARTER STARTER je nástroj pro nastavení a diagnostiku téměř všech měničů SINAMICS. Nabízí tyto možnosti: Nastavení měniče pomocí průvodců a grafických masek. Seznam parametrů pro vyladění aplikace. Testovací a diagnostické funkce včetně grafického rozhraní osciloskopu. Konfigurace v režimu on-line / off-line. Komunikace s měničem přes širokou škálu rozhraní včetně BUS a USB. Zálohy nastavení a sériové nastavení. Použití scriptů při nastavení aplikací Porovnání parametrů

18 TIA Portal integrace Startdrive SINAMICS Startdrive integruje svět měničů SINAMICS G120 do světa automatizace v programu the TIA Portal (Totally Integrated Automation Portal). Aktuálně verze V13. Jeden nástroj pro nastavení PLC, HMI i měničů: Diagnostika měniče bez nutnosti programování PLC Programování PLC, HMI i měniče v jednom grafickém prostředí Diagnostické funkce a osciloskop společné pro automatizaci i pohony Grafické prostředí s podporou : drag & drop, knihoven Průvodců Benefity: Šetří čas, minimalizuje chyby, urychluje zaškolení.

19 SINAMICS V měnič pro aplikace se základními funkcemi SINAMICS V20 Kompakt Široké spektrum pohonů s podporou FFB, CDS, DDS, ECO, atd. Jednoduché pohony v průmyslové sféře IP20 1 AC V: kw 3 AC V: kw U/f řízení SINAMICS pro základní regulaci

20 SINAMICS G univerzální měniče s funkcemi pro specifické oblasti použití SINAMICS G120 SINAMICS G120C SINAMICS G120P / G120P Skříň Kompakt Kompakt Kompakt, šasi, skříň Modulární měnič pro jednoosé pohony Optimalizovaný kompakt pro nízké výkony s podporou polní komunikace Specialista na čerpadla, ventilátory a kompresory Pro průmyslovou sféru a výrobce strojů Pro výrobce strojů a distributory v oblasti výroby dopravníků, mixérů extrudérů, jednoúčelových strojů, apod. Pohony v oblasti vodárenství, vybavení budov, jako je ohřev, ventilace, chlazení IP20 IP20 IP20, IP55 3 AC V: kw 3 AC V: kw 3 AC V: kw 3AC V: kw Vektorové řízení, momentové řízení, U/f řízení, zpětná vazba ze snímače Vektorové řízení, U/f řízení, bez snímače otáček Vektorové řízení, momentové řízení, U/f řízení, bez snímače otáček SINAMICS, který příjemně překvapí

21 SINAMICS G univerzální měniče ve vysokém krytí a robustním provedení SINAMICS G110D SINAMICS G120D SINAMICS G110M Kompakt Kompakt Integrován na motor s převodovkou Měnič pro distribuované pohony nízkého výkonu Měnič pro distribuované pohony nízkého výkonu a komplexní výbavou, rekuperace a zpětná vazba Měnič pro distribuované pohony nízkého výkonu s převodovkou SIMOGEAR Dopravníky, pásy na letišti, zakladače s podporou AS- I komunikace Dopravníky pro automobilový průmysl a další pohony s vyšší dynamikou polní komunikací Logistika a přeprava materiálu IP65 IP65 Až do IP66 3 AC V: kw+/-10% 3 AC V: kw 3AC 380 V V -10/+6% 0.37 kw až 4 kw U/f řízení Vektorové řízení, momentové řízení, U/f řízení, zpětná vazba ze snímače SINAMICS pro náročná prostředí Vektorové řízení, U/f řízení, zpětná bez snímače otáček

22 SINAMICS G univerzální měniče pro vyšší výkony SINAMICS G130 SINAMICS G150 SINAMICS G180 Šasi Skříň Kompakt i skříň Univerzální měnič pro vysoké výkony Univerzální měnič pro vysoké výkony Měnič pro oblasti chemického a petrochemického průmyslu Průmyslová výroba a procesní průmysl Průmyslová výroba a procesní průmysl Robustní konstrukce a univerzální použití IP00 / IP20 IP20 IP54 IP20 IP54 3 AC V: kw 3 AC V: kw 3 AC V: kw 3 AC V: kw 3 AC V: 110 1,000 kw 3 AC V: 75 2,700 kw 3 AC V: 2.2 4,100 kw 3 AC V: 2.2 5,300 kw 3 AC V: 2.6 6,600 kw 3 AC V: 7.5 6,600 kw Vektorové řízení, momentové řízení, U/f řízení, zpětná vazba ze snímače Vektorové řízení, momentové řízení, U/f řízení, zpětná vazba ze snímače SINAMICS pro větší výkony Vektorové řízení, momentové řízení, U/f řízení, zpětná vazba ze snímače

23 SINAMICS S kompaktní i modulární měniče s vyšší dynamikou SINAMICS S110 SINAMICS S120 AC/AC pohony Kompakt Kompakt Šasi Jednoosé polohování Modulární systém měničů pro jedno i víceosé náročné aplikace Výroba strojů v oblasti logistiky Výroba strojů IP20 IP20 IP20, optional: IP 43 1AC V: kW 3 AC V: kW 1 AC V: kw 3 AC V: kw 3 AC V: kw Vektorové/servo řízení, momentové řízení, U/f řízení, zpětná vazba ze snímače Vektorové/servo řízení, momentové řízení, U/f řízení, zpětná vazba ze snímače Specialisté

24 SINAMICS S120 měniče pro náročné pohony SINAMICS S120 AC/DC a DC/AC pohony SINAMICS S120 Skříně Kniha Šasi Skříň Modulární systém měničů pro sofistikované jedno a víceosé pohony Výroba strojů Výrobní haly IP20 IP00, IP20, volitelně: IP 43 IP20 (IP21, 23, 43, 54) AC V: kw 3 AC V: 110 3,000 kw 3 AC V: 75 4,500 kw 3 AC V: 1.6 3,000 kw 3 AC V: 75 4,500 kw Vektorové/servo řízení, momentové řízení, U/f řízení, zpětná vazba ze snímače nebo snímačů Specialisté

25 SINAMICS S150 rekuperační skříňový měnič SINAMICS DCM - škálovatelný DC měnič SINAMICS S150 SINAMICS DCM / Skříň Skříň Kompakt, skříň Jednoosé pohony s rekuperací velkých výkonů DC měnič Energetika Široká škála aplikací IP20 (IP21, IP23, IP43, IP54) IP00 IP54 3 AC V: kw 3 AC V: 75 1,200 kw 1AC 85 V 3 AC 950 V: 6 2,508 kw (parallel connection up to 30 MW) Vektorové/servo řízení, momentové řízení, U/f řízení, zpětná vazba ze snímače nebo snímačů Řízení rychlosti a momentu Specialisté

26 DT- konfigurátor výběr data komponent pohonů Vyberte si nejlepší řešení pohonu přes internet Použijte matrici aplikace a matrici měničů pro výběr vhodné řady měničů Specifikujte požadavky na detaily a nástroj Vám vybere vhodný typ Vygenerujte si 2D/3D modely, datové listy a návody Objednejte přes internetový obchod

27 ANDROMEDA - ceník a konfigurátor měničů Sinamics G120 / G120C / G120P Sinamics G110 / V20 Sinamics G110D / G120D Sinamics S110D servo Ceník Konfigurátor Rozměry Zapojení Kontakty Aktualizace z internetu nebo

28 SIZER - navrhněte si pohon SIZER Vám nabídne pomoc při: Definování požadavků na mechaniku pohonu Výběr měniče, motoru a převodovky Specifikaci volitelných komponent Navržení regulační smyčky SIZER Vám připraví dokumentaci: Výpočty a grafy Rozměrové listy Výpočet spotřeby a ztrát Kalkulaci vytížení jednotek a požadavků na napájení Výpočet harmonických Rozpisku součástek

29 CAD Creator Konfigurace servomotorů, asynchronních serv, lineárních a momentových motorů Online i offline verze Obsahuje i výkresy a 3D modely

30 Nástroje technické a obchodní podpory ve smartmobilu Sinamics Selector Výběr měniče Objednací čísla Uložení Odeslání em Siemens Online Support Technická podpora Manuály Download Update Certifikáty Životní cykly Čtečka barkódů Sinamics Support Siemens Industry References Seznam referencí Převod Hz na RPM Chyby, popis, náprava Kontakty do zahraničí Videa

31 Katalogy Katalogy ke stažení nebo objednání papírové verze: ter/content/en/pages/order_form.aspx

32 Děkuji za pozornost! Ing. Vladimír Mýlek Produktový manažer Sinamics G a Micromaster Tel: vladimir.mylek@siemens.com Web:
