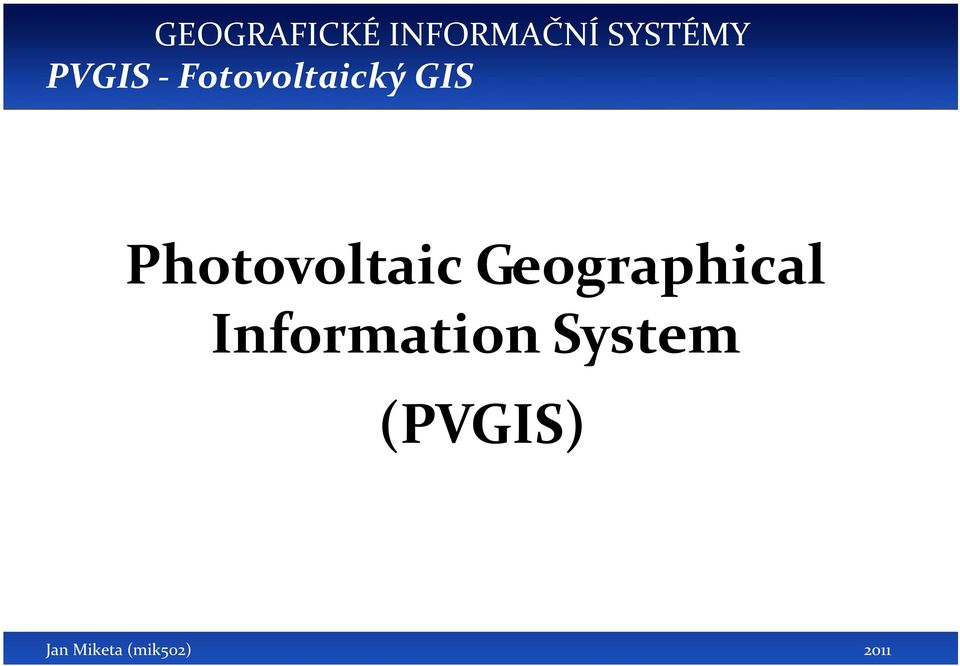

1 Photovoltaic Geographical Information System (PVGIS)

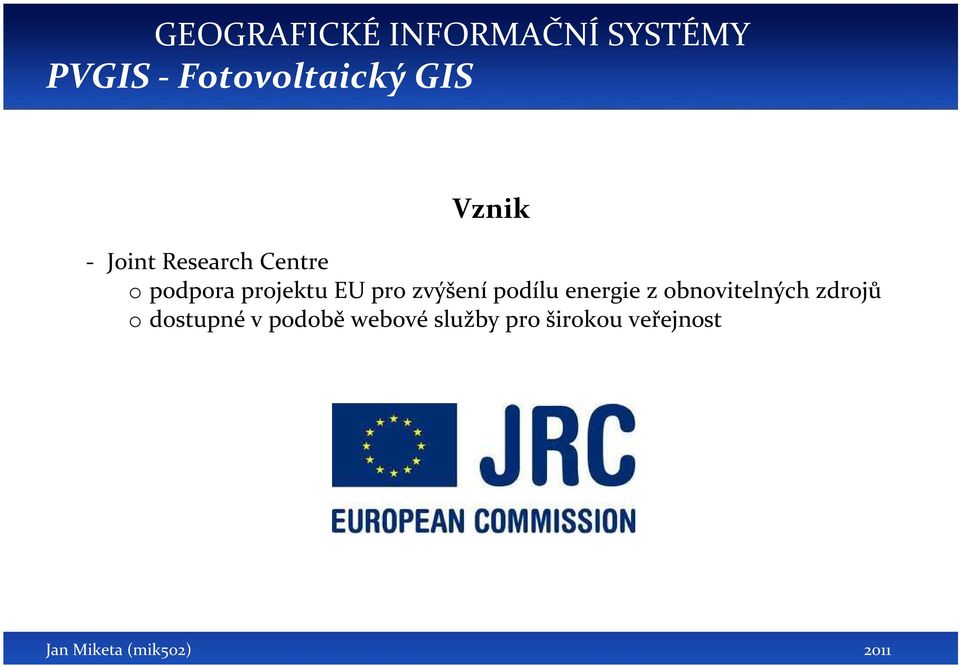

2 Vznik - Joint Research Centre o podpora projektu EU pro zvýšení podílu energie z obnovitelných zdrojů o dostupné v podobě webové služby pro širokou veřejnost

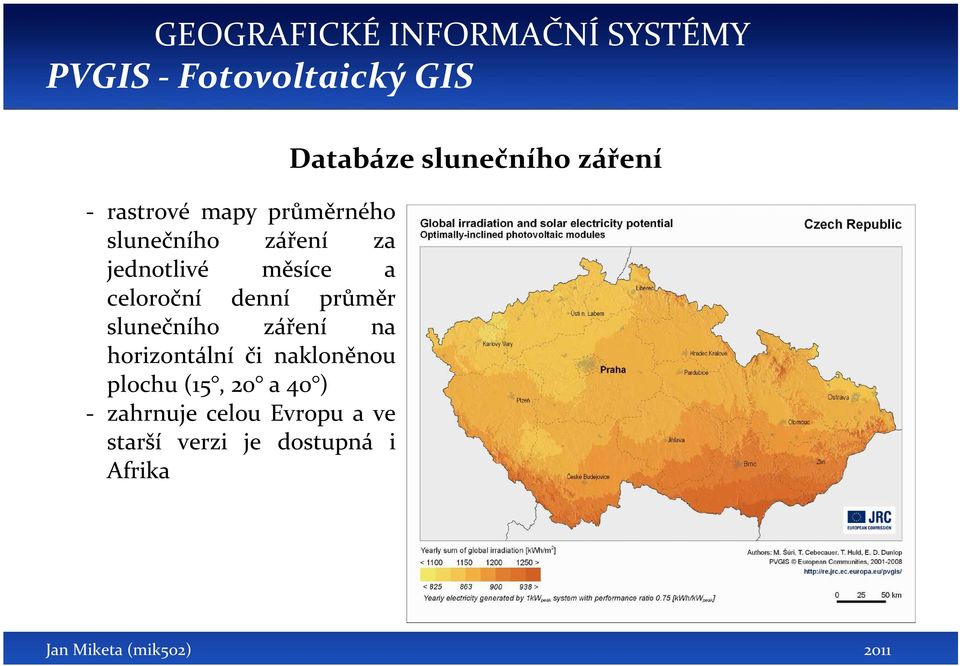

3 - rastrové mapy průměrného slunečního záření za jednotlivé měsíce a celoroční denní průměr slunečního záření na horizontální či nakloněnou plochu (15, 20 a 40 ) - zahrnuje celou Evropu a ve starší verzi je dostupná i Afrika Databáze slunečního záření

horizontální či nakloněnou plochu (15, 20 a 40 ) - zahrnuje

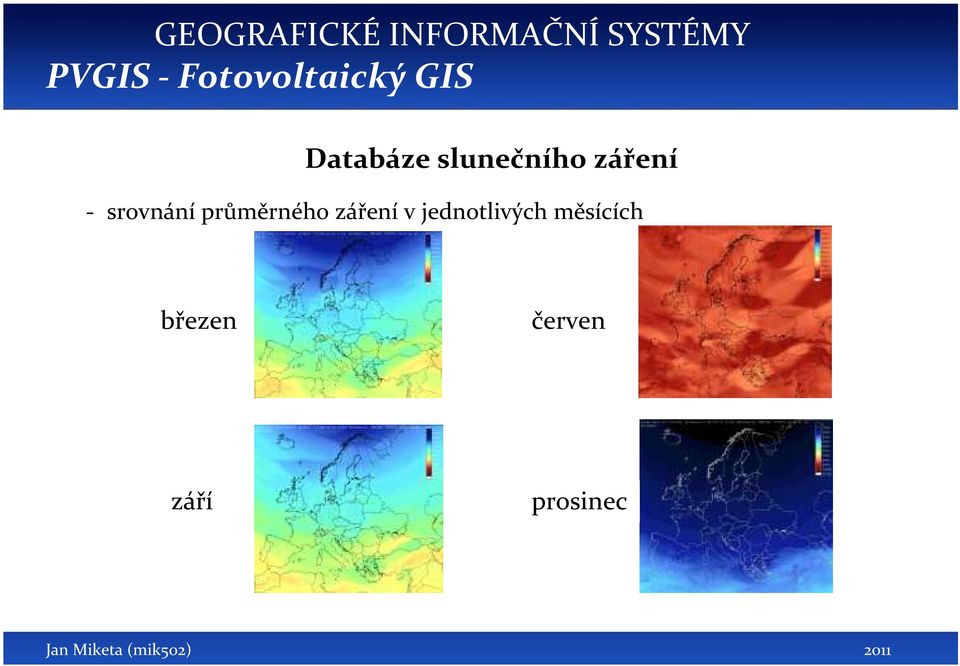

4 Databáze slunečního záření - srovnání průměrného záření v jednotlivých měsících březen červen září prosinec

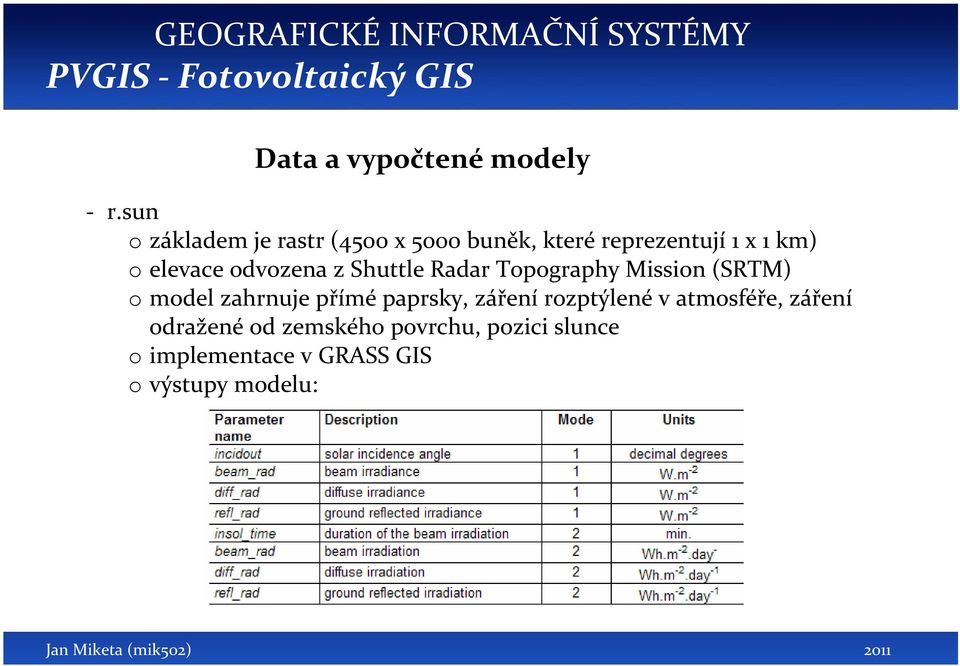

5 Data a vypočtené modely - r.sun o základem je rastr (4500 x 5000 buněk, které reprezentují 1 x 1 km) o elevace odvozena z Shuttle Radar Topography Mission (SRTM) o model zahrnuje přímé paprsky, záření rozptýlené v atmosféře, záření odražené od zemského povrchu, pozici slunce o implementace v GRASS GIS o výstupy modelu:

elevace odvozena z Shuttle Radar Topography Mission (SRTM) o model zahrnuje

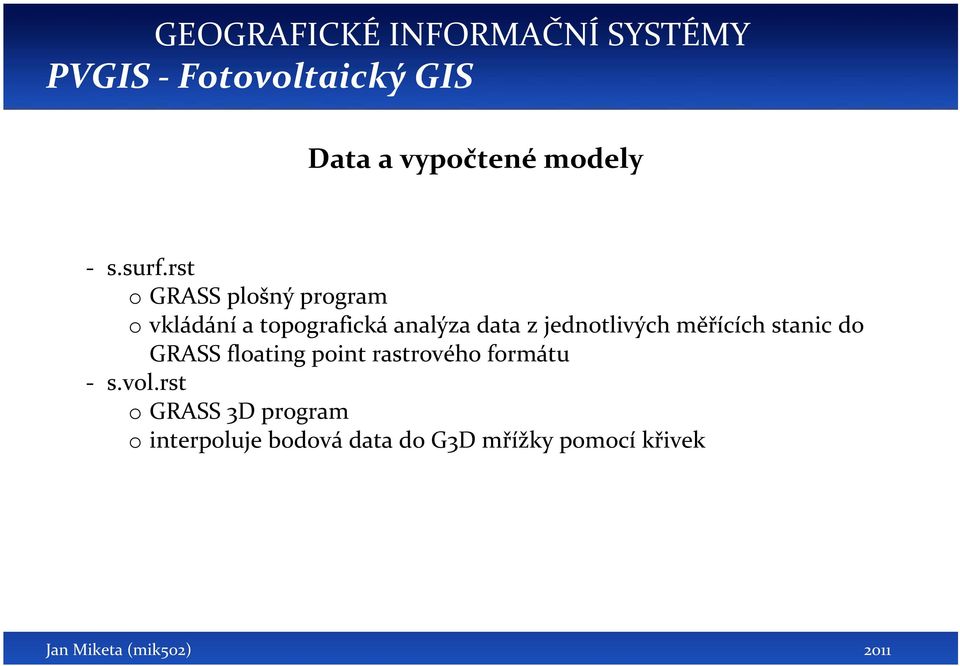

6 Data a vypočtené modely - s.surf.rst o GRASS plošný program o vkládání a topografická analýza data z jednotlivých měřících stanic do GRASS floating point rastrového formátu - s.vol.rst o GRASS 3D program o interpoluje bodová data do G3D mřížky pomocí křivek

data z jednotlivých měřících stanic do GRASS floating point

7 Data a vypočtené modely

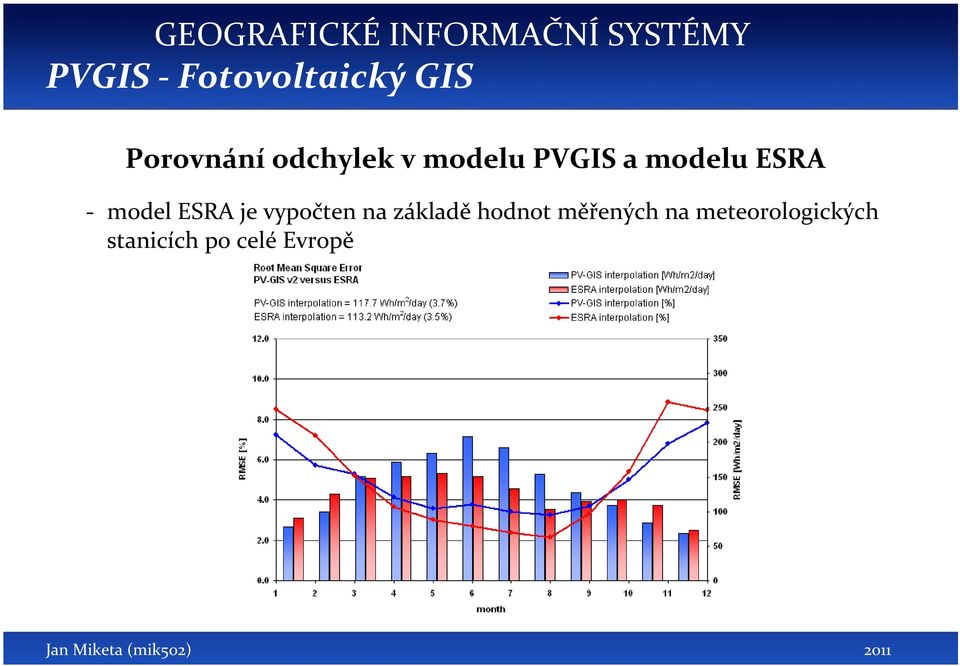

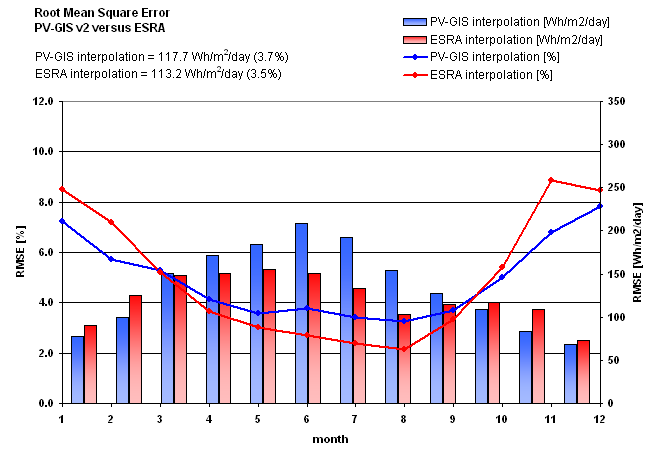

8 Porovnání odchylek v modelu PVGIS a modelu ESRA - model ESRA je vypočten na základě hodnot měřených na meteorologických stanicích po celé Evropě

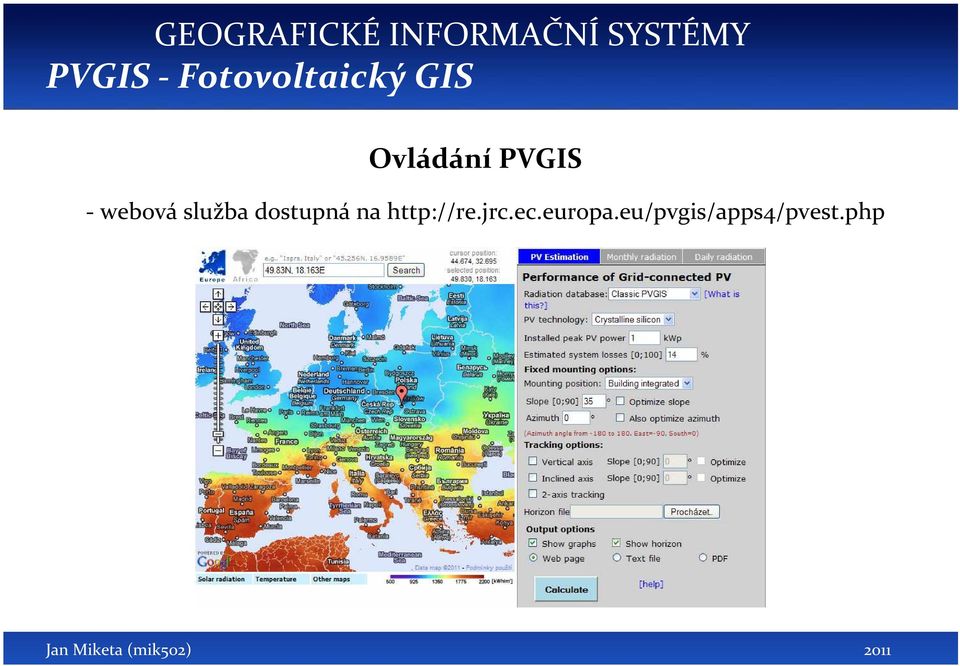

9 Ovládání PVGIS - webová služba dostupná na

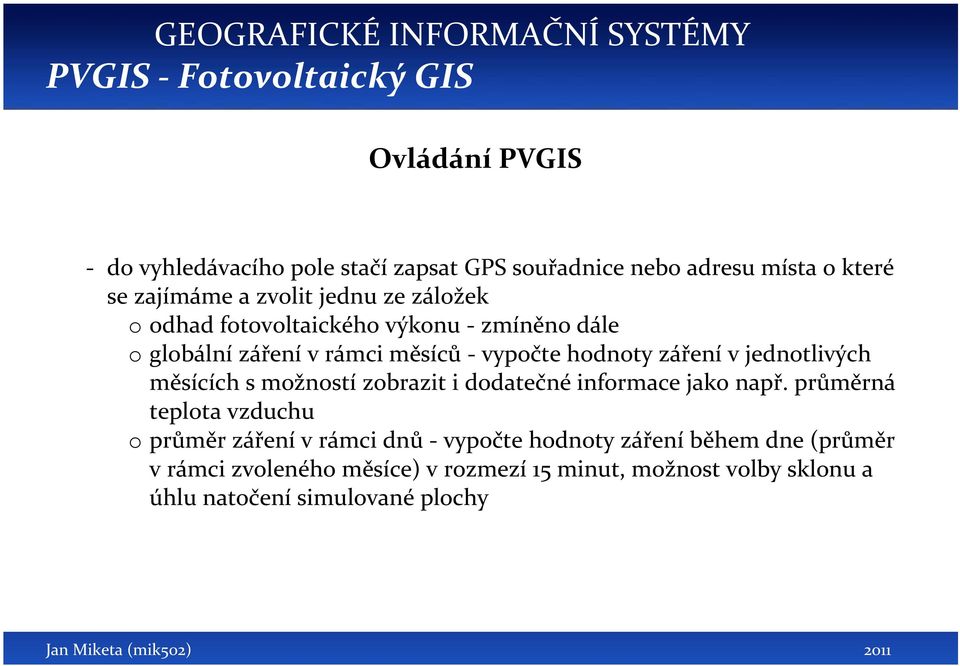

10 Ovládání PVGIS - do vyhledávacího pole stačí zapsat GPS souřadnice nebo adresu místa o které se zajímáme a zvolit jednu ze záložek o odhad fotovoltaického výkonu - zmíněno dále o globální záření v rámci měsíců - vypočte hodnoty záření v jednotlivých měsících s možností zobrazit i dodatečné informace jako např. průměrná teplota vzduchu o průměr záření v rámci dnů - vypočte hodnoty záření během dne (průměr v rámci zvoleného měsíce) v rozmezí 15 minut, možnost volby sklonu a úhlu natočení simulované plochy

měsících s možností zobrazit i dodatečné informace jako např.

11 Ovládání PVGIS - Odhad fotovoltaického výkonu o hlavní a nejpropracovanější funkce - výpočet výkonu fotovoltaických panelů v daném umístění o vstupy: použitá technologie a špičkový výkon instalovaných panelů, ztráty v systému (cca 14 %); u pevných panelů dále umístění (na budově/volně), sklon a natočení; u pohyblivých lze zvolit nastavení sledování slunce o výstup (ve formě webové stránky, textového souboru nebo souboru PDF): tabulka s hodnotami předpokládaného výkonu fotovoltaických panelů jak globálně, tak za jednotlivé měsíce (je možné zobrazit i jako graf), dále možnost zobrazení horizontu a výšky slunce v rámci slunečního azimutu (to je umožněno tím, že použitý model zahrnuje i terénní převýšení)

sledování slunce o výstup (ve formě webové stránky, textového souboru nebo souboru PDF): tabulka s hodnotami předpokládaného výkonu fotovoltaických panelů jak globálně, tak za

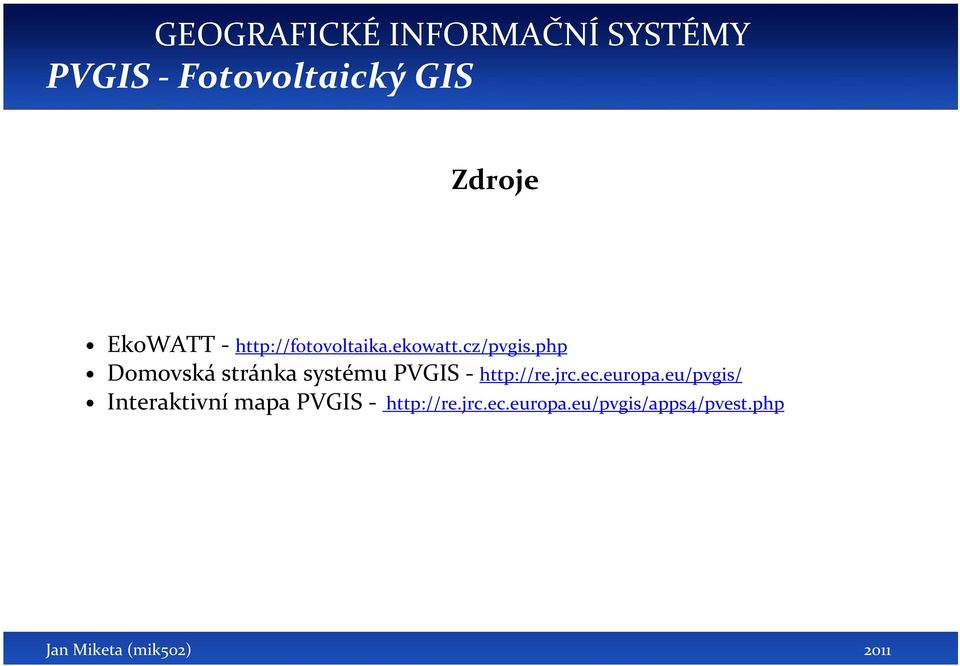

12 Zdroje EkoWATT - Domovská stránka systému PVGIS - Interaktivní mapa PVGIS -

php Domovská stránka systému PVGIS - http://re.

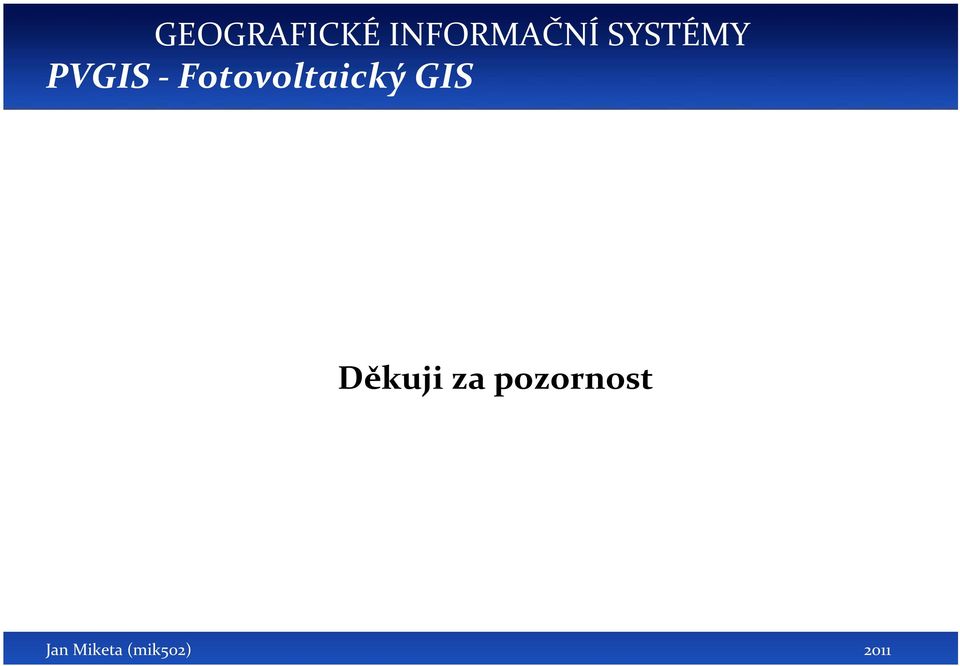

13 Děkuji za pozornost
