1 Michal Kahánek Program Panelový počítač EXPC Hlavní výhody Panelový počítač EXPC-1319 pro nepříznivé provozní podmínky Síťové prvky pro optimalizaci PLC sítí v průmyslové automatizaci Bez ventilátorů, odolný, navržený pro ropný a plynárenský průmysl Vhodný pro náročné provozní podmínky Možnost vzdálené správy pro preventivní údržbu Flexibilní řešení podle požadavků zákazníků Panelový počítač EXPC Hlavní výhody Bez ventilátorů, odolný, navržený pro ropný a plynárenský průmysl Vhodný pro náročné provozní podmínky Navržený pro ropný a plynárenský průmysl Rychlý odvod tepla Povrchová teplota vyhovuje specifikaci T5 (< 100 ) Možnost vzdálené správy pro preventivní údržbu Flexibilní řešení podle požadavků zákazníků Certifikace UL Class I Div. 2 Certifikace ATEX Zone 2 na Certifikace IECEx (IEC ) Nejiskřící elektrické řešení všech rozhraní

2 EXPC-1319 je navržený pro použití v prostředí definovaném jako Zone 2 Typ prostředí USA (UL / cul) Mezinárodní (IECEx/ ATEX) Trvalé riziko Division 1 nebo Zone 0 Zone 0 Občasné riziko Division 1 nebo Zone 1 Zone 1 Klasifikace výbušných prostředí Zone 2 Hořlavé výpary nejsou obvykle přítomny Zone 1 Zone 0 Občasný nebo krátkodobý výskyt hořlavých výparů Převážný nebo trvalý výskyt hořlavých výparů Riziko při neobvyklých situacích Division 2 nebo Zone 2 Zone 2 Cisterna s palivem Palivový zásobník EXPC-1319 může bezpečně pracovat v prostředí s nebezpečnými plyny Typ plynu Minimální zápalná energie USA (UL / cul) Mezinárodní (IECEx/ ATEX) Acetylen 20 µj Class 1, Group A Group IIC Vodík (největší riziko) Class 1, Group B Group IIC Ethylen 60 µj Class 1, Group C Group IIB Propan 180 µj Class 1, Group D Group IID EXPC-1319 je certifikován jako - UL / cul: Class 1, Group A B C D - IECEx / ATEX: Group IIC Bezjiskrový design EXPC-1319 Prostředí Způsob ochrany Norma Charakteristika způsobu ochrany US: Division 2 EU: Zone 2 Typy ochran zařízení s n certifikací: - Bezjiskrový: Ex na - S omezenou energií: Ex nl - Zapouzdřené zařízení: Ex nc - Zařízení s přetlakem: Ex nz - Omezená ventilace: Ex nr EXPC-1319 je certifikován jako na : Typy ochran pro zařízení do prostředí Division 2 a Zone 2 Ochrana elektrického zařízení, která zajišťuje aby za normálního provozu a za určitých stanovených abnormálních podmínek nebylo schopno zapálit okolní výbušný plyn Zařízení je konstruováno tak, aby se minimalizovalo riziko vzniku oblouků nebo jisker schopných vytvářet nebezpečí vznícení za normálního provozu. Pro účely této normy nepatří mezi normální provoz připojování a odpojování napájecích přívodů. Bezventilátorové jednodeskové řešení s velkou spolehlivostí Konkurence Moxa Bezventilátorové účinné chlazení Účinnost chlazení je maximalizována tím, že celý zadní kryt slouží jako chladič a proto může být blízko ke všem zahřívaným součástkám na základní desce Výhodné pro panelové počítače se zdroji tepla na velké ploše a požadavkem na nízkou hmotnost (Moxa: 11 kg, ostatní: >12 kg) Ukládání prachu Hlučnost Pohyblivé díly Složitá údržba Malý rozsah provozních teplot Velká spotřeba Velké rozměry Krátké MTBF Bezventilátorové chlazení Odolný kryt Spolehlivý teplotní management Dlouhé MTBF > hodin Celý zadní kryt je chladič

3 Hlavní výhody Bezventilátorové účinné chlazení Bez ventilátorů, odolný, navržený pro ropný a plynárenský průmysl Vhodný pro náročné provozní podmínky Plně uzavřený kryt IP66, NEMA4X 19 LCD displej s vysokým jasem 1000 Možnost vzdálené správy pro preventivní údržbu Flexibilní řešení podle požadavků zákazníků Odporový dotykový senzor odolný proti poškrábání Pracuje při teplotách od -40 C díky inteligentnímu vyhříváním IP66 ochrana proti intenzivně stříkající vodě IP66 ochrana proti prachu Zepředu Z boku EXPC ochrana proti cizím tělesům EXPC ochrana proti prachu Zezadu Zespodu Průměr testovacího nástroje: 1 mm Délka testovacího nástroje: 100 mm Použitá síla: 1 N Typ testovacího prachu: Talcum powder Množství prachu: 6.75 kg Délka testu: 8 hodin Viditelný obraz při plném slunečním světle Porovnání jasu panelových PC do výbušného prostředí Viditelnost obrazu při silném slunečním světle Okolní podmínky Okolní jas Jas displeje Moxa 800 ~ 900 Konkurence 500 ~ 600 Vnitřní s jasným osvětlením < až 300 Venkovní ve stínu 3000 až až 800 Sklo / Dotykový senzor Sklo / Dotykový senzor Venkovní s plným slunečným světlem > až / 600 LCD 1000 LCD EXPC-1319 Poznámka: Dotykový senzor snižuje jas až o 80%

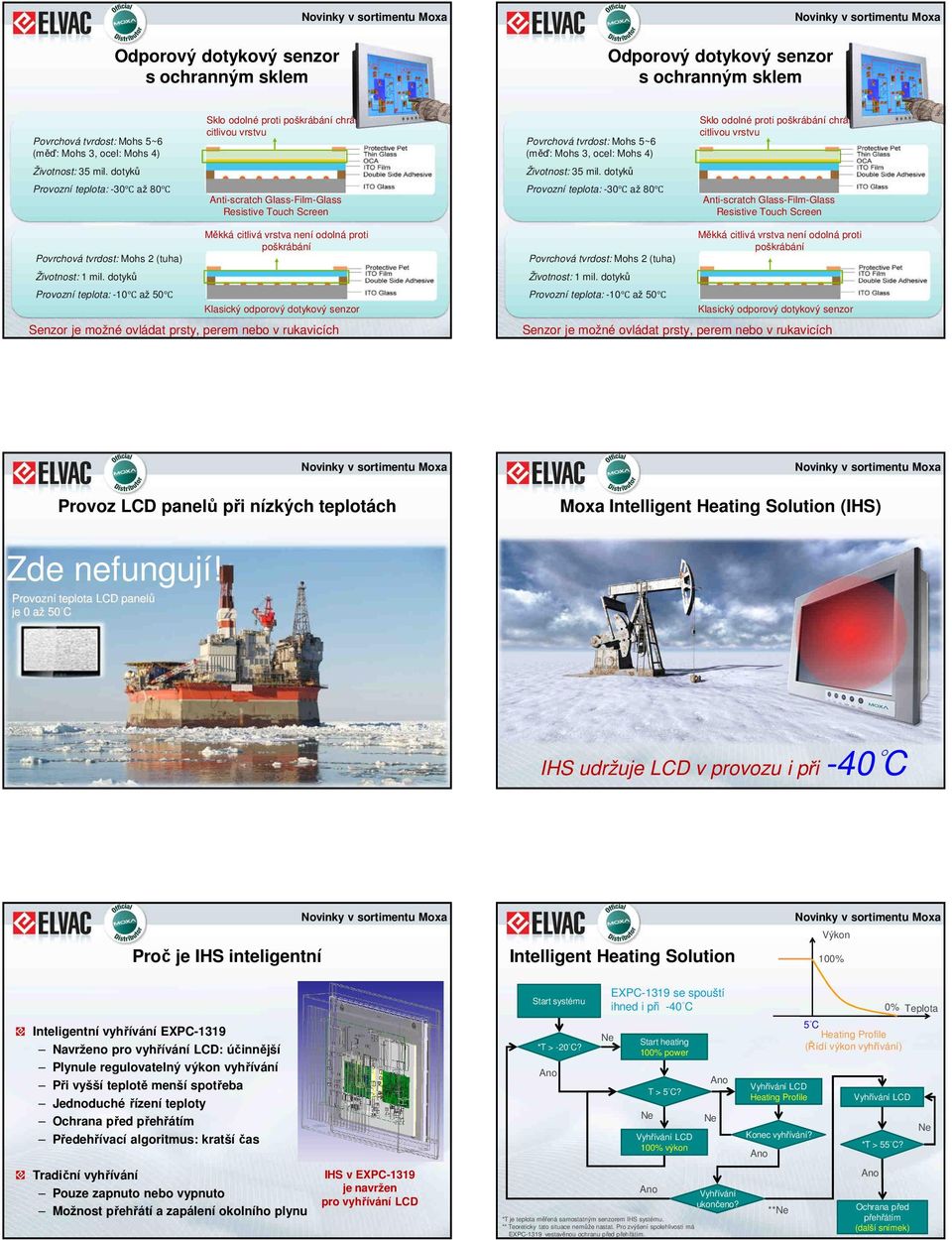

4 Odporový dotykový senzor s ochranným sklem Odporový dotykový senzor s ochranným sklem Povrchová tvrdost: Mohs 5~6 (měď: Mohs 3, ocel: Mohs 4) Sklo odolné proti poškrábání chrání citlivou vrstvu Povrchová tvrdost: Mohs 5~6 (měď: Mohs 3, ocel: Mohs 4) Sklo odolné proti poškrábání chrání citlivou vrstvu Životnost: 35 mil. dotyků Životnost: 35 mil. dotyků Provozní teplota: -30 až 80 Anti-scratch Glass-Film-Glass Resistive Touch Screen Provozní teplota: -30 až 80 Anti-scratch Glass-Film-Glass Resistive Touch Screen Povrchová tvrdost: Mohs 2 (tuha) Životnost: 1 mil. dotyků Provozní teplota: -10 až 50 Měkká citlivá vrstva není odolná proti poškrábání Klasický odporový dotykový senzor Senzor je možné ovládat prsty, perem nebo v rukavicích Povrchová tvrdost: Mohs 2 (tuha) Životnost: 1 mil. dotyků Provozní teplota: -10 až 50 Měkká citlivá vrstva není odolná proti poškrábání Klasický odporový dotykový senzor Senzor je možné ovládat prsty, perem nebo v rukavicích Provoz LCD panelů při nízkých teplotách Moxa Intelligent Heating Solution (IHS) Zde nefungují! Provozní teplota LCD panelů je 0 až 50 C IHS udržuje LCD v provozu i při -40 C Proč je IHS inteligentní Intelligent Heating Solution Výkon 100% Inteligentní vyhřívání EXPC-1319 Navrženo pro vyhřívání LCD: účinnější Plynule regulovatelný výkon vyhřívání Při vyšší teplotě menší spotřeba Jednoduché řízení teploty Ochrana před přehřátím Předehřívací algoritmus: kratší čas Tradiční vyhřívání Pouze zapnuto nebo vypnuto Možnost přehřátí a zapálení okolního plynu IHS v EXPC-1319 je navržen pro vyhřívání LCD Start systému *T > -20 C? EXPC-1319 se spouští ihned i při -40 C Ne Start heating 100% power Ne T > 5 C? Vyhřívání LCD 100% výkon *T je teplota měřená samostatným senzorem IHS systému. ** Teoreticky tato situace nemůže nastat. Pro zvýšení spolehlivosti má EXPC-1319 vestavěnou ochranu před přehřátím. Ne Vyhřívání ukončeno? Vyhřívání LCD Heating Profile Konec vyhřívání? **Ne 5 C Heating Profile (Řídí výkon vyhřívání) 0% Teplota Vyhřívání LCD *T > 55 C? Ochrana před přehřátím (další snímek) Ne

5 Ochrana před přehřátím Teplota > 55 C: Tepelná ochrana odpojuje napájení vyhřívání aby se předešlo přehřátí Předehřívací mechanismus IHS EXPC-1319 IHS se automaticky začne předehřívat při teplotě pod 5 o C Vnitřní teplota < 5 o C LCD panel je připraven k provozu kdykoli bez ohledu na okolní teplotu Shrnutí panelový počítač Moxa EXPC-1319 Program Hardware a software navržený pro provoz v prostředích s nebezpečím výbuchu zpracování kapalných a plynných paliv Vhodný pro provozování v náročných klimatických podmínkách a nepříznivých prostředích Spolehlivost široký rozsah provozních teplot, bez ventilátorů, mechanická robustnost Vzdálená správa Možnost zákaznických úprav Panelový počítač EXPC-1319 pro nepříznivé provozní podmínky Síťové prvky pro optimalizaci PLC sítí v průmyslové automatizaci Aktuální stav průmyslových automatizačních sítí Architektura průmyslové automatizační sítě Více než 60% všech instalovaných ethernetových zařízení používá průmyslové protokoly. Nejrozšířenější průmyslové protokoly jsou: EtherNet/IP PROFINET Modbus TCP V současné době jsou provozovány statisíce takových zařízení. Source: IMS research, The World Market for Industrial Ethernet (2011) Tři úrovně ethernetových automatizačních sítí Dva typy zařízení, které nebyly součástí průmyslových sběrnicových systémů 1. Ethernetové přepínače Základ spolehlivé a rozšířitelné sítě 2. Ethernetové brány Pro propojení průmyslových sběrnice a ethernetové sítě Umožňují další využití stávajících zařízení 2 1

6 Architektura průmyslové automatizační sítě Optimalizace PLC sítí výkon a správa SCADA Centrální monitorování a správa PLC/HMI Lokální řízení a monitorování Přepínače a brány Stavební prvky sítě Přepínače a brány jsou kritickým prvkem při optimalizaci a instalaci PLC sítí Propojitelnost Výkon sítě Centrální správa Přizpůsobení sítě potřebám Ethernetové přepínače Ujištění o kompatibilitě od oficiální autority Milisekundová obnova sítě Rychlejší restart než u použitých PLC Plug-n-play konfigurace Parametry a správa zařízení Ethernetové brány Výkon pro zpracování dat Možnost přesně definovat funkci Inteligentní automatická detekce Monitorovací a diagnostické nástroje Nejvhodnějším rozmístění přepínačů a bran v různých aplikacích Optimalizace PLC sítí Optimalizace PLC sítí Propojitelnost Všechny síťové prvky by měly být certifikovány oficiální autoritou, aby byla garantována propojitelnost s PLC PROFINET & PROFIBUS International ODVA EtherNet/IP 1 2 Výkon sítě Milisekundová obnova sítě Zajišťuje dostupnost sítě a předchází neplánovaným výpadkům systému Rychlejší restart než u použitých PLC Předchází time-out chybám připojených PLC* Menší náklady na údržbu a konfiguraci * Rychlost startu PLC: < 20 sec Rychlost startu běžných přepínačů: > 1 min Ethernetové přepínače Ethernetové brány 2 1 Výkon pro zpracování dat Obsluha až 16 současných Modbus spojení Umožňuje 1ms dotazovací cyklus sběrnice PROFINET ( Real-time) Možnost přesně definovat funkci Podpora FIFO obsluhy a nebo prioritního řazení I/O dat Centrální správa Optimalizace PLC sítí Snadná integrace do SCADA systému Plug-n-play omezuje nutnost použití konfiguračních rozhraní Přehled parametrů zařízení pro real-time monitorování ve SCADA systému Bezproblémová spolupráce Automatická detekce protokolové komunikace zkracuje čas potřebný pro nastavení Analyzátor protokolu nástroj umožňující centrální monitorování přenášených zpráv Optimalizace PLC sítí Flexibilita sítě PLC sítě pokrývají velký počet různých aplikací, které vyžadují různé typy síťových prvků Ropa a plyn Široký rozsah teplot Komunikace na velké vzdálenosti Výbušné prostředí Vodárenství Komunikace na velké vzdálenosti Gigabitová rychlost páteřní sítě PoE napájení pro dohledové systémy Potravinářství Velký počet portů Vibrace

7 Řešení Moxa pro průmyslový Ethernet Průmyslové ethernetové přepínače Moxa Nejvyšší výkon zajišťuje dostatečnou kapacitu sítě Pokročilé funkce pro zjednodušení konfigurace a správy Ethernetové přepínače Ethernetové brány 20ms obnova provozu sítě & 10s start Velké možnosti konfigurace Plug-n-Play Více než 200 modelů Maximální flexibilita pokrývá různé typy aplikací Plug & Play instalace, rychlý start zařízení Síťová redundance Moxa Turbo Ring a Turbo Chain Snadné použití Rychlá instalace: Plug & Play Předkonfigurované pro protokoly (EIP/PN modely) Obnova provozu do 20 ms při 250 přepínačích Rychlý start: do 10 s Přepínač je v provozu dříve než zbytek systému PLC: 20 s Ethernetový přepínač Moxa EDS-408A: 9 s Přepínač Hirschmann: 40 s Přepínač Cisco: > 60 s Rychlá obnova funkce sítě při poruše linek do 20 ms při 250 přepínačích Flexibilita, rozšířitelnost redundantní sítě Propojitelnost s jinými redundantními protokoly (např. STP/RSTP) Efektivita v nákladech na kabeláž a počet portů Průmyslové ethernetové komunikační brány Moxa Inovativní technologie pro rychlou konfiguraci Integrace různých sběrnic - je rychlá, snadná a spolehlivá Vysoký výkon a přizpůsobitelnost 16 současných spojení (Modbus modely) Prioritní řazení zpráv mezi sběrnicí a ethernetem Snadná konfigurace a údržba Inovativní QuickLink a AutoScan technologie Protocol analyzer pro monitorování zpráv Odolné provedení Rozsah provozních teplot -40 až 75 C Vysoká EMC ochrana (Level 3) AutoCalibration: Detekce zpoždění odpovědi u Modbus slave zařízení jedním klikem QuickLink (AutoLearning/AutoMapping): Pasivně detekuje Modbus dotazy a automaticky mapuje I/O proměnné na PROFIBUS sběrnicii/o mapping

8 Inovativní technologie pro rychlou konfiguraci Jednoduché monitorování provozu a údržba AutoScan: Detekce I/O parametrů jedním klikem Krok1 Webová konzola pro funkci AutoScan a export GSDML Krok2 Spuštění Step 7 a import GSDML Krok3 Hotovo MGate Manager: monitoruje přenos a obsah zpráv pro potřeby údržby a ladění komunikace Relay output warning: umožňuje údržbářům signalizovat stav zařízení a rychle reagovat na případné problémy Protocol Analyzer Přehled komunikačních bran Moxa MGate Moxa zařízení pro průmyslové protokoly Přepínače bez správy Standardní modely Přepínače se správou Komunikační brány Media konvertory Plug & Play Modely Modbus TCP EtherNet/IP EDS-400A/500A EDS-600/700/800 IKS/ICS MGate MB3000 MGate 5101-PBM-MN MGate EIP3000 MGate 5105-MB-EIP (Ready in 2013 Q2) EDS-405A/408A-EIP Automatická detekce a nastavení Modbus registrů PROFINET EDS-400A/500A (Ready in 2013 Q4) MGate 5102-PBM-PN EDS-405A/408A-PN Automatická detekce PROFIBUS proměnných PROFIBUS MGate 4101-MB-PBS ICF-1180I/1280I CC-Link IE Field EDS-G205 EDS-G308 Shrnutí optimalizace PLC sítí 60% zařízení v průmyslové automatizaci používá průmyslové protokoly Moxa vyrábí zařízení s přímou podporou protokolů EtherNet/IP, PROFINET a Modbus TCP Zařízení Moxa mají kompatibilitu certifikovanou zájmovými organizacemi Hlavními stavebními prvky průmyslových sítí jsou komunikační brány a ethernetové přepínače Zařízení Moxa jsou optimalizována pro rychlou konfiguraci a snadnou údržbu Těšíme se na spolupráci ELVAC a.s. Hasičská 53, Ostrava-Hrabůvka Tel.: Fax: info@elvac.eu
