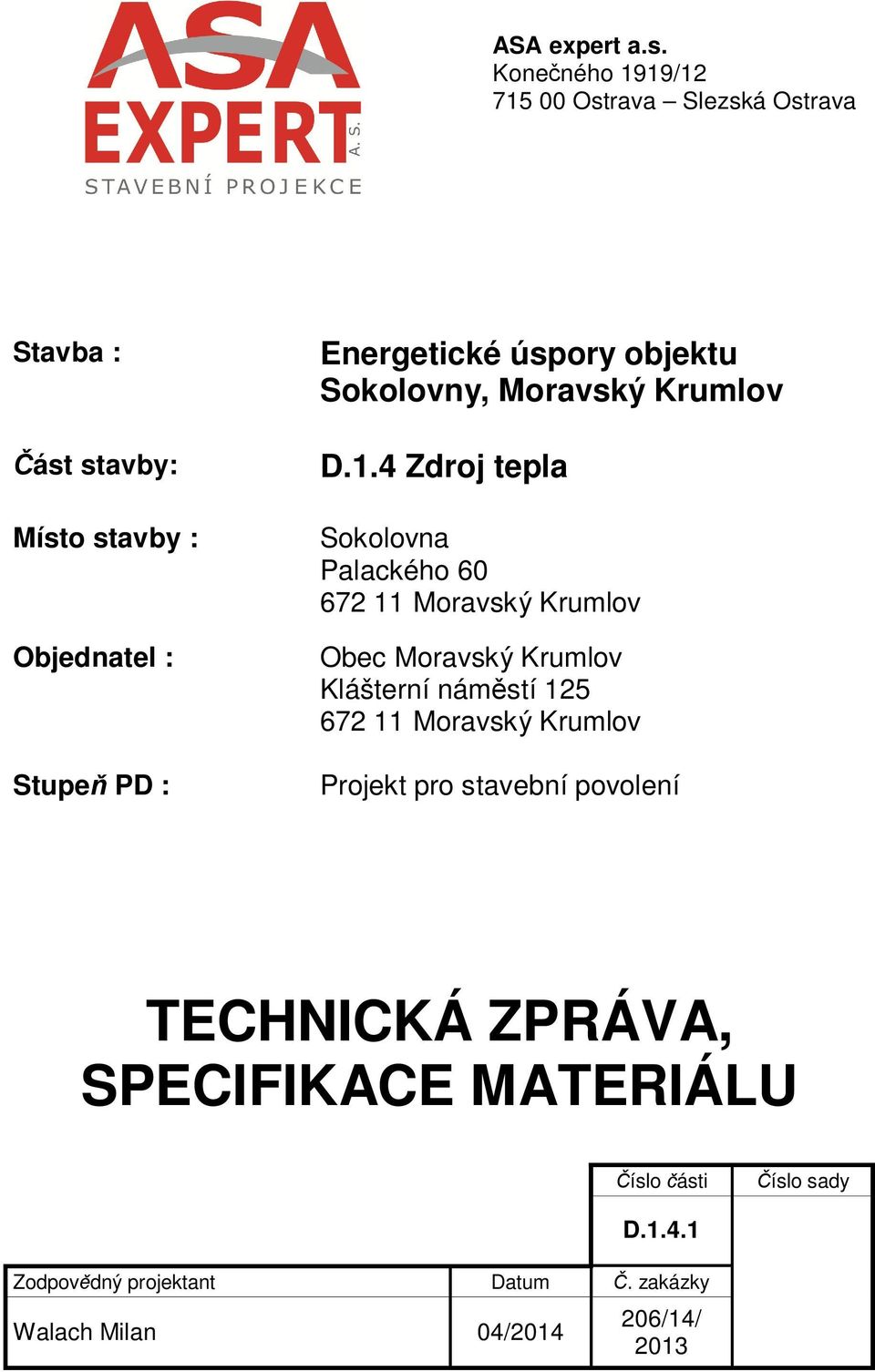

1 ASA expert a.s. Kone ného 1919/ Ostrava Slezská Ostrava Stavba : ást stavby: Místo stavby : Objednatel : Stupe PD : Energetické úspory objektu Sokolovny, Moravský Krumlov D.1.4 Zdroj tepla Sokolovna Palackého Moravský Krumlov Obec Moravský Krumlov Klášterní nám stí Moravský Krumlov Projekt pro stavební povolení TECHNICKÁ ZPRÁVA, SPECIFIKACE MATERIÁLU íslo ásti íslo sady D Zodpov dný projektant Datum. zakázky Walach Milan 04/ /14/ 2013

2 OBSAH 1 ÚVOD EDM T PROJEKTU PODKLADY PRO PROJEKT ROZSAH PROJEKTU POPIS STÁVAJÍCÍHO STAVU ZDROJ TEPLA OTOPNÁ SOUSTAVA IPRAVA TEPLÉ UŽITKOVÉ VODY (TV) PLYNOINSTALACE STÁVAJÍCÍ STAV NAVRHOVANÉ EŠENÍ SPOT EBA PLYNU HODINOVÁ ODTAH SPALIN TRÁNÍ ZDROJ TEPLA MATERIÁL ZKOUŠKY PROTIKOROZNÍ OCHRANA MONTÁŽNÍ A BEZPE NOSTNÍ POKYNY INŽENÝRSKÉ SÍT ZEMNÍ PRÁCE TECHNOLOGIE ZDROJE TEPLA BILANCE POT EB PARAMETRY ZDROJE TEPLA A TOPNÉHO SYSTÉMU IPRAVA TEPLÉ UŽITKOVÉ VODY (TV) POPIS TECHNICKÉHO EŠENÍ ZDROJE TEPLA ZABEZPE OVACÍ ZA ÍZENÍ ZDROJE TEPLA MATERIÁL OCHRANA PROTI KOROZI A BAREVNÉ OZNA ENÍ IZOLACE PROTI TEPELNÝM ZTRÁTÁM ZKOUŠKY ZA ÍZENÍ MONTÁŽNÍ A BEZPE NOSTNÍ POKYNY POŽADAVKY NA OSTATNÍ PROFESE STAVEBNÍ ÁST ELEKTROINSTALACE, MAR

3 1 ÚVOD Tato projektová dokumentace eší rekonstrukci stávajícího teplovodního zdroje tepla v objektu Sokolovny v Moravském Krumlov. 1.1 P EDM T PROJEKTU V rámci akce Energetické úspory objektu Sokolovny, Moravský Krumlov je navržena rekonstrukce stávajícího plynového zdroje tepla. Stávající plynové kotle budou demontovány a nahrazeny kaskádou plynového absorp ního tepelného erpadla typu zem /vzduch ve venkovním provedení a kondenza ního plynového kotle jako bivalentního a záložního zdroje instalovaného v novém zdroji tepla v prostoru 1.PP. Rekonstruovaný zdroj budou napojen na novou otopnou soustavu. Ve stávajícím zdroji tepla v prostoru t locvi ny bude umíst n plynový zásobníkový oh íva vody pro p ípravu TV pro t locvi nu. 1.2 PODKLADY PRO PROJEKT Výchozí podklady: - projektová dokumentace stavební ásti objektu obecního ú adu - požadavky investora specifikované p i osobním styku a p i jednání v pr hu zpracování projektové dokumentace - energetický audit zpracovaný firmou ASA EXPERT a.s - p íslušné normy a související p edpisy 1.3 ROZSAH PROJEKTU Tato ást projektové dokumentace eší: - instalaci kaskády plynového absorp ního tepelného erpadla a nového plynového kondenza ního kotle - novou technologie zdroje tepla - oh ev teplé užitkové vody - odtah spalin - elektroinstalaci, m ení a regulaci zdroje tepla 2 POPIS STÁVAJÍCÍHO STAVU 2.1 ZDROJ TEPLA V sou asné dob je objekt Sokolovny vytáp n ze dvou zdroj a to: - zdrojem tepla v 1. PP osazeny kaskádou dvou plynových kotl Viadrus G27 s výkonem 2 x 45 kw, kotel jsou v provozu od roku Ze zdroje tepla jsou vytáp ny prostory sokolovny mimo t locvi ny se zázemím - zdrojem tepla v 2. NP osazeny kaskádou dvou plynových kotl DUOTHERM D50 s výkonem 50kW a THERM S COMBI s výkonem 30 kw (p íprava TV), kotel jsou v provozu od roku Ze zdroje tepla jsou vytáp ny prostory locvi ny se zázemím Celkový instalovaný výkon plynových zdroj tepla je 170 kw. 2.2 OTOPNÁ SOUSTAVA Otopný systém v objektu je navržen na teplotní spád 90/70 C. Otopný systém je navržen jako dvoutrubkový, teplovodní, uzav ený s nuceným ob hem topné vody. Rozvody jsou ocelové a nejsou izolovány. Teplo je do jednotlivých místností edáváno prost ednictvím litinových lánkových otopných t les, které nejsou osazeny regula ními ventily s termostatickými hlavicemi. 3

4 2.3 P IPRAVA TEPLÉ UŽITKOVÉ VODY (TV) íprava teplé užitkové vody pro t locvi nu a její zázemí je zajišt ná prost ednictvím pr tokového oh evu plynovým kotlem THERM S COMBI s výkonem 30 kw. Dopl kovými zdroji teplé vody jsou lokální elektrické pr tokové oh íva e, které jsou umíst ny v místech spot eby. 3 PLYNOINSTALACE 3.1 STÁVAJÍCÍ STAV Stávající p ívod zemního plynu pro objekt Sokolovny za íná hlavním uzáv rem v ívodním STL plynovém potrubí ve zd né plynom rné sk íní ve zd ném obvodovém plot na hranici pozemku. Za hlavním uzáv rem je v potrubí instalován regulátor tlaku plynu typ Alz 6U/BD, který reguluje vstupní st edotlak na NTL o tlaku 2 kpa. Za regulátorem tlaku je v p ívodním NTL plynovém potrubí instalován plynový kuželový kohout K-800 DN 32, provedena redukce DN 32 mm na DN 40 mm. Z plynového potrubí DN 40 jsou postupn vyvedeny dv odbo ky pro faktura ní plynom ry a to: - odbo ka DN 32 mm s kulovým kohoutem k faktura nímu plynom ru BK-G6 - ení spot eby plynu pro zdroj tepla v prostoru t locvi ny - plynové kotle v.2.np - odbo ka DN 40 mm s kulovým kohoutem k faktura nímu plynom ru G16 - ení spot eby plynu pro zdroj tepla v prostoru 1.PP Za plynom ry jsou ob plynová potrubí o sv tlosti DN 40 mm vedeno pr razem ve zdi plynom rné sk ín chráni kou na ze garáží a následn na ze objektu sokolovny, kde jsou po konzolách vedeny podél st n k jednotlivým zdroj m tepla. 3.2 NAVRHOVANÉ EŠENÍ V rámci akce Energetické úspory objektu Sokolovny, Moravský Krumlov bude provedena demolice objektu stávajících garáži a sou asn budou stávající p ívody plynu k jednotlivým zdroj m tepla vedené po fasád objektu demontovány a budou zhotovené nové rozvody zemního plynu v zemi k nov instalovaným spot ebi m. Sou asn budou demontovány všechny plynové spot ebi e. Ve stávající plynom rní sk íni bude stávající plynom r BK-G6 pro zdroj v t locvi demontován, potrubí za kulovým kohoutem zaslepeno. Stávající plynom r G 16 bude zachován, za plynom r bude osazen nový kulový kohout DN 40. Následn bude proveden nový rozvod zemního plynu k nov instalovaným spot ebi m. Rozvod plynu lpe 50 z plynom rné sk ín bude veden v zemi po pozemku p.. 31/3 a 31/1 k.ú. Moravský Krumlov, podél hranice pozemku (v míst demolovaného objektu garáží) a následn podél objektu Sokolovny sm rem k nov instalovanému zdroji v 1. PP, kde bude ukon en ve sk ínce na fasád objektu budovy ve výšce cca 0,5 m nad terénem uzavíracím kulovým kohoutem DN 40 (hlavní uzáv r plynu - HUP). Za HUP bude plynové ocelové potrubí DN 40 vedeno p es st nu do místnosti zdroje tepla k plynovému kondenza nímu kotli. Z rozvodu plynu DN 40 bude provedena odbo ka s kulovým uzavíracím kohoutem KK 25 pro plynové tepelné erpadlo. Pro ení spot eby zemního plynu pro plynové tepelné erpadlo bude za uzavíracím kohoutem instalován podružný membránový plynom r. Za plynom rem bude potrubí DN 25 následn vedeno p es st nu do venkovního prostoru k plynovému tepelnému erpadlu. Z lpe 50 rozvodu plynu v zemi bude na pozemku p.. 31/3 k.ú. Moravský Krumlov zhotovena odbo ka lpe 40, jenž bude vedená k nov vzniklé p íjezdové ramp, kde bude ukon ena ve sk ínce na fasád rampy ve výšce cca 0,2 m nad terénem 4

5 uzavíracím kulovým kohoutem DN 32 (hlavní uzáv r plynu HUP pro plynový zásobníkový oh íva v prostorách t locvi ny). Za HUP bude plynové ocelové potrubí DN 32 vedeno v ocelové chráni ce pod povrchem rampy do místnosti suterénu a následn p es stropy do technické místnosti v 2.NP k plynovému zásobníkovému oh ívací vody. Po celé délce lpe plynovodního potrubí vedeného v zemi bude nad potrubím uložena výstražná páska žluté barvy a k potrubí bude uchycen signaliza ní vodi. Napojení plynových spot ebi bude uzavíracím kulovým kohoutem a pružným napojením (hadice, pružná trubka). Rozvod plynu a napojení jednotlivých spot ebi je patrné z výkresové dokumentace. V nejnižším bod rozvodu umístit nátrubek se zátkou DN 15 pro odvodn ní. Potrubí uložit ve spádu min. 2 k místu odvodn ní, ádn upevnit, uchytit konzolami a držáky. Prochází-li plynové potrubí zdí nebo stropem, musí být vždy uloženo v ocelové chráni ce opat ené oboustranným nát rem (bez spoj na potrubí v chráni ce), která musí p esahovat místo pr chodu z obou stran min. 10 mm. Rozvod zemního plynu a umíst ní plynových spot ebi je ešeno p edevším dle: - SN EN 1775 Zásobování plynem-plynovody v budovách-nejvyšší tlak 5 bar- Provozní požadavky - TPG Odb rná plynová za ízení a spot ebi e na plynná paliva v budovách - SN EN Zásobování plynem-plynovody s nejvyšším provozním tlakem do 16 baru v etn ást 2: Specifické požadavky pro polyetylen (nejvyšší provozní tlak do 10 baru v etn ) - TPG Plynovody a p ípojky z polyetylénu 3.3 SPOT EBA PLYNU HODINOVÁ Popis spot ebi e Výkon max [kw] Po et [ks] Spot eba min-max G20 [m 3 /h] Spot eba [m 3 /h] Plynové tepelné erpadlo výkon ho áku ,8 2,8 Plynový kondenza ní kotel ,6 5 5,0 Plynový zásobníkový oh íva vody ,6 4,6 Maximální hodinová spot eba 12,4 ení spot eby zemního plynu pro stávající plynovou kotelnu v 1. PP je provád no v plynom rné sk ínce HUP stávajícím membránovým plynom rem G16. Posouzení stávajícího plynom ru: typ : G 16 ící rozsah min-max : 0,16 25 m 3 /h ící rozsah stávajícího plynom ru pro nové osazení plynových spot ebi vyhovuje. Údaje pro návrh regulátoru tlaku plynu : vstupní tlak: 300 kpa výstupní tlak: 2 kpa pr tok min-max: 2,8-12,4 m 3 /h 5

6 Posouzení typu stávajícího regulátoru tlaku plynu : typ : Alz 6U/AB max.pr tok : 20 m 3 /h Stávající regulátor tlaku plynu pro nové osazení plynových spot ebi vyhovuje. V rámci rekonstrukce rozvodu plynu a zdroj tepla bude (z d vodu stá í 17 let a opot ebování) stávající regulátor tlaku zemního plynu v etn kuželového uzáv ru v plynom rné sk íni nahrazen novým regulátorem tlaku plynu v etn uzáv ru p ed a za regulátorem. Provozovatel p ed zahájením realizace díla projedná s dodavatelem zemního plynu zm nu Smlouvy o p ipojení k distribu ní soustav pro maloodb ratele v souvislosti se zm nou plynových spot ebi zm nu. Tato projektová dokumentace ne eší zm nu Smlouvy o p ipojení k distribu ní soustav pro maloodb ratele s dodavatelem plynu v souvislosti se zm nou plynových spot ebi. 3.4 ODTAH SPALIN Odtah spalin z plynového tepelného erpadla bude proveden samostatným tepeln izolovaným t ísložkovým kou ovodem s vnit ním pr rem 100 a následn ísložkovým fasádním komínem s vnit ním pr rem 100 vedeným po fasád objektu min 1m nad okraj st echu objektu. V odtahu spalin bude osazen revizní otvor. Odtah spalin z plynového kotle a p ívod vzduchu bude proveden nucen d leným systémem odkou ení potrubím 80 mm. Vzduch pro spalování bude odebírán z venkovního prost edí. Potrubí pro p ívod vzduchu 80 bude vedeno pod stropem kotelny p es st nu do venkovního prostoru. Potrubí pro odtah spalin 80 bude vedeno p es st nu do chodby a následn samostatným tepeln izolovaným ísložkovým kou ovodem s vnit ním pr rem 100 s chodby p es st nu do venkovního prostoru a zde t ísložkovým fasádním komínem s vnit ním pr rem 100 vedeným po fasád objektu min 1m nad okraj st echu objektu. V odtahu spalin v prostoru zdroje tepla bude osazen revizní otvor. Odtahy spalin z tepelného erpadla a plynového kotle bude proveden z materiálu vyhovujícímu kondenza nímu p etlakovému provozu (nap. nerez, plast, ). Vn jší oplášt ní kou ovod a fasádních komín, které bude instalováno ve venkovním prost edí, musí odolávat atmosférickým vliv m a ÚV zá ení. Odtah spalin z plynového oh íva e vody bude proveden izolovaným t ísložkovým kou ovodem s vnit ním pr rem 180 a následn do stávajícího komínového lesa a nerezovou komínovou vložkou s vnit ním pr rem 190 nad st echu objektu. Pro provedení odtahu spalin dodržet TPG etlakové komíny a kou ovody pro p ipojení plynových spot ebi. Materiály pro konstrukci komínu a kou ovod musí spl ovat podmínky SN a zákona.262/1992 Sb. Pro p ipojení kotle na odtah spalin dodržet SN Na odtahy spalin musí být vyhotovena výchozí revize komínu. Veškeré použité materiály musí být certifikovány. Provedení a vybavení komínu bude sou ástí dodavatelské dokumentace realiza ní firmy odtahu spalin. 3.5 V TRÁNÍ ZDROJ TEPLA V prostoru zdroje tepla v 1.PP bude instalován plynový kondenza ní kotel v provedení TURBO s uzav enou spalovací komorou. Prostor nutný pro instalaci 6

7 plynového kotle není nutno dle TPG posuzovat, protože se jedná o plynový spot ebi kategorie C v uzav eném provedení. ívod vzduchu pro spalování do prostoru zdroje tepla 2. NP v prostoru t locvi ny je ešeno p irozeným v tráním pomocí p ívodní v trací m ížky a protideš ovou žaluzií s rozm ry 200x200 mm z venkovního prostoru instalované u podlahy v obvodové st. 3.6 MATERIÁL Podzemní rozvod zemního plynu je navržen z polyetylénových trubek materiál PE 100 RC s ochranným plášt m. Vnit ní rozvody plynu jsou navrženy z ocelových trubek závitových, bezešvých, erných - jakost materiálu , spojovaných sva ováním. Napojení spot ebi e bude provedeno šroubením. Pro montáž plynovod a p ipojení spot ebi nesmí být použito materiál obsahujících azbest. Jako uzáv ry v plynovém potrubí se p ednostn používají kulové kohouty. Pryžové t snící materiály musí vyhovovat SN EN 549, t snící materiály pro kovové závitové spoje musí vyhovovat SN EN 751-1,2,3,.T snící materiály musí vyhovovat TPG Pro stavbu plynovodu je nutno použít pouze materiál a armatury spl ující požadavky zákona.22/1997 Sb. o technických požadavcích na výrobky. 3.7 ZKOUŠKY Po ukon ení montážních prací se podzemní ást plynové potrubí odzkouší v rozsahu dle SN EN Kontroly, revize a zkoušky budou provedeny v souladu s Vyhláškou. 85/1978 Sb., o kontrolách, revizích a zkouškách plynových za ízení (zm na: na.vlády. 352/2001 Sb.) ed provedením zásypu se provede zam ení skute né trasy plynovodní p ípojky. Po ukon ení montážních prací na vnit ním plynovodu bude celá plynoinstalace odzkoušena v rozsahu dle SN EN 1775 s up esn ním dle TPG PROTIKOROZNÍ OCHRANA Po úsp šn provedených zkouškách t snosti opat it plynovodní ocelové potrubí ochranným nát rem. Kvalita a životnost nát ru závisí na stupni o išt ní povrchu. Nát r s dlouhodobou životností se vytvo í jen na istém kovovém povrchu, tzn. odmašt ném, zbaveném rzi a okují, vlhkosti, solí a jiných ne istot. Základní nát r se provede základní antikorozní barvou odstín 0108 še myší. Pro vrchní nát r se použije odstín 0620 žlutý. 3.9 MONTÁŽNÍ A BEZPE NOSTNÍ POKYNY i provád ní montážních prací je nutno dodržovat zásady bezpe nosti a ochrany zdraví p i práci v souladu s p íslušnými platnými bezpe nostními p edpisy a na ízeními, zejména s NV. 591/2006 Sb., o bližších minimálních požadavcích na bezpe nost a ochranu zdraví p i práci na staveništi, vyhláškou. 48/1982 Sb., kterou se stanoví základní požadavky k zajišt ní bezpe nosti práce a technických za ízení, ve zn ní pozd jších p edpis. Montovat plynové rozvody mohou pouze organizace, které k tomu mají oprávn ní dle vyhlášky.21/1979 Sb.,ve zn ní pozd jších p edpis, kterou se ur ují vyhrazená plynová za ízení a stanoví n které podmínky k zajišt ní jejich bezpe nosti. Plynové rozvody budou na viditelných místech ozna eny bezpe nostními zna kami v souladu s NV. 11/2002 Sb., kterým se stanoví vzhled a umíst ní bezpe nostních zna ek a zavedení signál, ve zn ní NV. 405/2004 Sb. 7

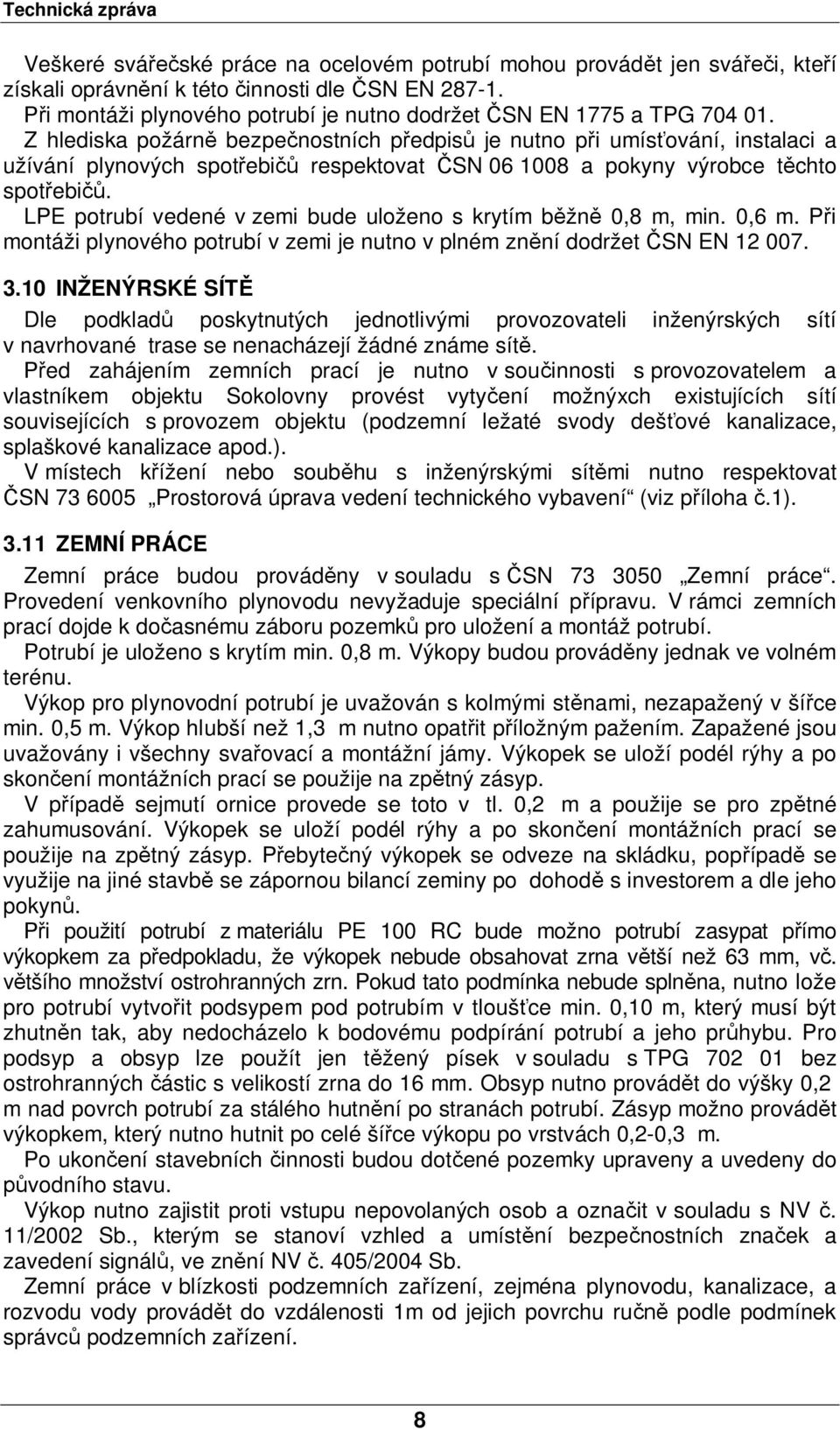

8 Veškeré svá ské práce na ocelovém potrubí mohou provád t jen svá i, kte í získali oprávn ní k této innosti dle SN EN i montáži plynového potrubí je nutno dodržet SN EN 1775 a TPG Z hlediska požárn bezpe nostních p edpis je nutno p i umís ování, instalaci a užívání plynových spot ebi respektovat SN a pokyny výrobce t chto spot ebi. LPE potrubí vedené v zemi bude uloženo s krytím b žn 0,8 m, min. 0,6 m. P i montáži plynového potrubí v zemi je nutno v plném zn ní dodržet SN EN INŽENÝRSKÉ SÍT Dle podklad poskytnutých jednotlivými provozovateli inženýrských sítí v navrhované trase se nenacházejí žádné známe sít. ed zahájením zemních prací je nutno v sou innosti s provozovatelem a vlastníkem objektu Sokolovny provést vyty ení možnýxch existujících sítí souvisejících s provozem objektu (podzemní ležaté svody deš ové kanalizace, splaškové kanalizace apod.). V místech k ížení nebo soub hu s inženýrskými sít mi nutno respektovat SN Prostorová úprava vedení technického vybavení (viz p íloha.1) ZEMNÍ PRÁCE Zemní práce budou provád ny v souladu s SN Zemní práce. Provedení venkovního plynovodu nevyžaduje speciální p ípravu. V rámci zemních prací dojde k do asnému záboru pozemk pro uložení a montáž potrubí. Potrubí je uloženo s krytím min. 0,8 m. Výkopy budou provád ny jednak ve volném terénu. Výkop pro plynovodní potrubí je uvažován s kolmými st nami, nezapažený v ší ce min. 0,5 m. Výkop hlubší než 1,3 m nutno opat it p íložným pažením. Zapažené jsou uvažovány i všechny sva ovací a montážní jámy. Výkopek se uloží podél rýhy a po skon ení montážních prací se použije na zp tný zásyp. V p ípad sejmutí ornice provede se toto v tl. 0,2 m a použije se pro zp tné zahumusování. Výkopek se uloží podél rýhy a po skon ení montážních prací se použije na zp tný zásyp. P ebyte ný výkopek se odveze na skládku, pop ípad se využije na jiné stavb se zápornou bilancí zeminy po dohod s investorem a dle jeho pokyn. i použití potrubí z materiálu PE 100 RC bude možno potrubí zasypat p ímo výkopkem za p edpokladu, že výkopek nebude obsahovat zrna v tší než 63 mm, v. tšího množství ostrohranných zrn. Pokud tato podmínka nebude spln na, nutno lože pro potrubí vytvo it podsypem pod potrubím v tlouš ce min. 0,10 m, který musí být zhutn n tak, aby nedocházelo k bodovému podpírání potrubí a jeho pr hybu. Pro podsyp a obsyp lze použít jen t žený písek v souladu s TPG bez ostrohranných ástic s velikostí zrna do 16 mm. Obsyp nutno provád t do výšky 0,2 m nad povrch potrubí za stálého hutn ní po stranách potrubí. Zásyp možno provád t výkopkem, který nutno hutnit po celé ší ce výkopu po vrstvách 0,2-0,3 m. Po ukon ení stavebních innosti budou dot ené pozemky upraveny a uvedeny do vodního stavu. Výkop nutno zajistit proti vstupu nepovolaných osob a ozna it v souladu s NV. 11/2002 Sb., kterým se stanoví vzhled a umíst ní bezpe nostních zna ek a zavedení signál, ve zn ní NV. 405/2004 Sb. Zemní práce v blízkosti podzemních za ízení, zejména plynovodu, kanalizace, a rozvodu vody provád t do vzdálenosti 1m od jejich povrchu ru podle podmínek správc podzemních za ízení. 8

9 Odkrytí podzemního za ízení nutno zabezpe it proti poškození vhodným zp sobem, nap. podložením, vyv šením apod. Místa s odkrytými inženýrskými sít mi ozna it výstražnými tabulkami. Pro provád ní zemních prací platí SN , SN P ed zahájením zemních prací se musí zajistit vyty ení všech podzemních za ízení. i pokládání potrubí musí být respektována SN , která eší nejmenší dovolené vodorovné a svislé vzdálenosti pro jednotlivé sít. Vý atek z SN viz p íloha technické zprávy. Po ukon ení stavebních innosti budou dot ené pozemky upraveny vrstvou zeminy a uvedeny do p vodního stavu dle normy SN DIN Zakládání trávník. 4 TECHNOLOGIE ZDROJE TEPLA V rámci Energetické úspory objektu Sokolovny, Moravský Krumlov bude dle záv ru doporu ení Energetického auditu zpracovaný firmou ASA EXPERT a.s., objekt zateplen. 4.1 BILANCE POT EB Tepelné ztráty objektu základní školy po zateplení iní celkem cca 54 kw p i výpo tové venkovní teplot -12 C. Na základ tepelných ztrát byl proveden návrh zdroje tepla. Zdrojem tepla pro vytáp ní je plynové absorp ní tepelné erpadlo typu vzduch voda, s výkonem 40 kw (p i A2/W35 C). Jako bivalentní zdroj a záložní zdroj bude instalován plynový kondenza ní kotel s výkonem 45 kw (p i 80/60 C). Instalovaný výkon zdroje v tepelném erpadle (p i A2/W35 C): 40 kw Instalovaný výkon bivalentního plynového kotle (p i 80/60 C) 45 kw Celkový instalovaný výkon zdroje: 85 kw Provozování teplovodního zdroje je navrženo automatické s ob asnou kontrolou a údržbou. Automatický provoz spot ebi zajiš uje vlastní automatika, která je sou ástí dodávky. Automatický provoz zdroje tepla, regulaci vytáp ní bude zabezpe ovat regulace tepelného erpadla. Provozní stavy, signalizaci, havarijní stavy apod. bude zabezpe ovat systém MaR, který eší samostatná ást projektové dokumentace Elektroinstalace, MaR. 4.2 PARAMETRY ZDROJE TEPLA A TOPNÉHO SYSTÉMU Celkový instalovaný výkon zdroje pro ÚT: 85 kw Charakteristika : teplovodní otopná soustava bez ípravy TV Otopné médium : otopná voda s teplotním spádem 50/40 C Max. p etlak v otopném systému: 250 kpa Plynové tepelné erpadlo typu vzduch voda ve venkovním provedení bude instalované ve venkovním prostoru v t sné blízkosti nov instalovaného zdroje tepla v 1. PP u obvodové st ny objektu. V prostoru nového zdroje tepla v 1.PP bude instalován pouze plynový kondenza ní kotel s výkonem 45 kw. Na provoz zdroje tepla se nevztahuje vyhláška ÚBP.91/1993 Sb., jedna se pouze o instalaci plynového spot ebi e do výkonu 50 kw. S ohledem na celkový instalovaný výkon ve zdroji tepla, jenž je nižší než 140 kw, nemusí zdroj tepla tvo it dle SN l samostatný požární úsek. 9

10 Stacionární zdroj tepla o provozovaném výkonu 45 kw dle zákona.201/2012 o ochran ovzduší v platném zn ní nepat í mezi vyjmenované stacionární zdroje dle ílohy. 2, kód 1.1. Technické parametry plynového absorp ního tepelného erpadla: Typ tepelného erpadla vzduch/voda Topný výkon (pracovní podmínky A2/W35 C) 40 kw innost využití plynu (GUE) min. 1,6 Max. výstupní teplota topné vody 65 C Jmenovitý pr tok vody litr Max. provozní tlak topného systém 3 bary Odvod spalin 80 ipojovací tlak plynu 20 mbar Provozní nap tí 230V, 1N 50 Hz Hmotnost cca 400 kg Hladina akustického tlaku (ve vzdálenosti 10 m) max 42 db(a) Technické parametry plynového kondenza ního kotle s modulovaným výkonem Jmenovitý tepelný výkon kotle (pro 80/60 C) 45 kw Regulace výkonu modulovaný výkon v rozsahu min % Rozsah regulace topné vody C Max. provozní tlak topného systém 4 bary Odvod spalin lené odkou ení 80/80 Provozní nap tí 230V 1N 50 Hz ipojovací tlak plynu 20 mbar Plynové zdroje musí spl ovat požadavky nízkoemisního zdroje dle metodického pokynu vydaného ministerstvem životního prost edí, odbor ochrany ovzduší. Metodický pokyn up es uje požadavky na nízkoemisní spalovací zdroje co do ípustných emisí vybraných zne iš ujících látek a také minimální energetické efektivnosti a stanovuje n které další požadavky na spalovací zdroje zp sobilé k ud lení finan ní podpory v rámci OPŽP a národních program SFŽP nad rámec na ízení vlády. 146/2007 Sb., o emisních limitech a dalších podmínkách provozování spalovacích stacionárních zdroj zne iš ování ovzduší ve zn ní pozd jších p edpis. Hodnoty sledovaných parametr jsou v metodickém pokynu uvedeny v Tab. I Spalovací zdroje spalující plynná paliva a pro jmenovitý tepelný íkon zdroje 0,3 MW jsou požadovány následující hodnoty: CO 50 (50) [mg.m -3 ] ([mg.kwh -1 ]) NO x 70 (70) [mg.m -3 ] ([mg.kwh -1 ]) Minimální garantovaná ú innost 93 [%] ípustná komínová ztráta 6 [%] 4.3 P IPRAVA TEPLÉ UŽITKOVÉ VODY (TV) íprava teplé užitkové vody pro šatny v t locvi bude provád na v plynovém ímotopném zásobníkovém oh íva i vody s intenzivním oh evem o objemu cca 300 l s jmenovitým tepelným výkonem ho áku cca 39 kw. Plynový zásobníkový oh íva vody bude umíst n v technické místnosti v prostoru vodní kotelny pro t locvi nu. Zásobníkový oh íva vody bude umíst n a ocelové roznášecí konstrukci na podlaze technické místnosti návrh, dodávku a montáž ocelové konstrukce eší stavební ást. 10

11 Návrh oh evu vody byl proveden pro max. kapacitu 32 osob a po et sprch 4 ks. Rozvod TV bude provozován bez cirkulace (krátké vzdálenosti mezi zdrojem a odb rnými místy TV). Technické parametry plynového zásobníkového oh íva e vody: Objem 300 litr Jmenovitý tepelný výkon ho áku 39 kw Max. vstupní tlak vody 0,5 MPa Rozsah provozního termostatu C Pr r odtahu spalin 180 mm Hmotnost cca 200 kg ipojovací tlak plynu 1,8-2,5 kpa Elektrický p íkon, provozní nap tí 30 W; 230V, 1N 50 Hz Magnesiová anoda Pojistný ventil na vstupu studené vody do zásobníkového oh íva e Zabezpe ení oh íva e proti p etlaku bude provedeno pojistným ventilem s pojistným p etlakem 500 kpa a sv tlostí DN 20. Velikost pojistného ventilu je navržena s ohledem na objemy oh íva e dle platných SN. Sou asn bude v pojistném úseku instalována expanzní nádoby o objemu 18 litr. Odtah spalin bude proveden novým systémem odkou ení do stávajícího komínového t lesa v technické místnosti stávající odtah spalin z plynových kotl. Dopl kovými zdroji teplé vody jsou lokální elektrické pr tokové oh íva e, které jsou umíst ny v místech spot eby nejsou sou ásti ešení této projektové dokumentace. 4.4 POPIS TECHNICKÉHO EŠENÍ ZDROJE TEPLA Návrh za ízení je proveden p edevším dle SN , SN Navržené tepelné erpadlo typu vzduch-voda je tvo eno jako kompaktní jednotka umíst ná ve venkovním prost edí. Tato jednotka odebírá teplo z okolního vzduchu a pomoci chladivového okruhu dále p edává teplo prost ednictvím deskového vým níku chladivo/voda (kondenzátor) do otopné soustavy. Tepelné erpadlo bude umíst no na nov zhotoveném vyvýšeném betonovém soklu ve venkovním prostoru p ed objektem Sokolovny. Topná voda bude z tepelného erpadla vedena ocelovým potrubím DN 40 (s tepelnou izolací z p nového polyetylénu tl. 2 x 20 mm s povrchovou úpravou oplechováním pouze ve venkovním prostoru) p es obvodovou st nu do zdroje tepla a zde do akumula ní nádoby o objemu 500 litr. Plynový kondenza ní kotel (bivalentní a záložní zdroj tepla) bude umíst n p ímo ve zdroji tepla. Provozování zdroje tepla je navrženo automatické s ob asnou kontrolou a údržbou. Propojení potrubí je navrženo dle požadavku technologie zdroje tepla na kolik okruh : kotlový okruh Okruh mezi jednotlivými zdroji a akumula ní nádobou. Zde je teplota výstupní vody pro systém vytáp ní regulována ekvitermn. P ednostn bude vždy v provozu tepelné erpadlo a v p ípad poruchy tepelného erpadla bude do provozu uveden plynový kotel. Veškeré uzavírací a zabezpe ovací armatury v p ívodu a vratu k tepelnému erpadlu budou z d vodu nebezpe í zamrznutí instalované v prostoru zdroje tepla. V p ípad krátkodobého výpadku elektrické energie bude napájení teplovodního ob hového erpadla mezi akumula ní nádobou a venkovním tepelným erpadlem zabezpe ovat záložní zdroj, v p ípad dlouhodobého výpadku elektrické energie 11

12 (výpadek napájecí sít havárie), bude muset obsluha vypustit topnou vodu z okruhu tepelného erpadla, z d vodu možného zamrznutí. Ve vratném potrubí z akumula ní nádoby k tepelnému erpadlu bude instalován ultrazvukový m tepla. topné okruhy Z rozd lova e a sb ra e za akumula ní nádobou budou vyvedeny následující tve: - ekvitermn regulována topná v tev kulturní sál se zázemím - ekvitermn regulována topná v tev t locvi na, šatny Ob h vody ve všech topných v tvích budou zajiš ovat teplovodní ob hové erpadla s elektronicky m nitelnými otá kami. Pro ekvitermní regulaci teploty topné vody budou v jednotlivých topných v tvích instalované trojcestné sm šovací ventily se servopohonem. Všechny topné v tve budou ukon ené uzavíracími armaturami íslušné dimenze a napojeny na novou otopnou soustavu. dopl ování systému ÚT Udržování tlaku v otopné soustav bude provád no ru ním dopl ováním z rozvodu studené vody p es potrubní odd lova a plnicí ventil s regulaci tlaku. Kvalitu napájecí a kotelní vody p edepisuje SN Dopl ování vody bude provád no z vodovodního ádu pitnou vodou, která spl uje požadované hodnoty dle SN odvod kondenzátu Pod tepelným erpadlem na betonovém soklu bude osazena záchytná plechová nerezová vani ka pro zachycování a odvod kondenzátu vzniklého ze vzdušné vlhkosti p í procesu odtávání tepelného erpadla. Odvod kondenzátu z této vani ky spolu s odvodem kondenzátu vzniklého p í provozu tepelného erpadla bude sveden potrubím do zdroje tepla a následn spolu s kondenzátem z plynového kotle do kompaktní erpací stanice a následn do stávající kanalizace v objektu. Odpadní potrubí kondenzátu z tepelného erpadla ve venkovním prostoru bude izolováno tepeln izola ními pouzdry s p nového polyetylénu a elektrický temperované proti zamrznuti. Temperace proti zamrznutí bude sou asn provád na na dn nerezové vani ky. 4.5 ZABEZPE OVACÍ ZA ÍZENÍ ZDROJE TEPLA Zabezpe ovací za ízení zdroje tepla je navrženo dle SN Výpo et zabezpe ovacího za ízení je sou ástí p ílohy. Expanzní nádoba Expanzní nádoba je navržena jako uzav ená s membránou do 115 C. Nejbližší vhodný objem expanzní nádoby: 1 x 200 litr. Pojistný ventil Zabezpe ení tepelného erpadla proti p etlaku je provedeno pojistným ventilem ½ x ¾ KD s pojistným p etlakem 250 kpa, který bude instalován na výstupu z tepelného erpadla. Zabezpe ení plynového kotle proti p etlaku je provedeno pojistným ventilem, jenž je sou ásti kotle. Pokud pojistný ventil, nebude sou ásti kotle nutno instalovat pojistný ventil ½ x ¾ KD s pojistným p etlakem 250 kpa na výstupu z kotle. Sv tlost expanzního potrubí Expanzní nádoba bude napojena na spole né vratné potrubí k tepelnému erpadlu potrubím DN 20 se spádem 3 sm rem k expanzní nádob. 12

13 5 MATERIÁL Veškeré potrubní rozvody topného média budou zhotoveny z ocelových trubek závitových, bezešvých, erných, - jakost materiálu , spojovaných sva ováním na svar typu "V". Venkovní nadzemní propojovací potrubí mezi tepelným erpadlem a zdrojem tepla budou zhotoveny z ocelových trubek závitových, bezešvých, erných, - jakost materiálu , spojovaných sva ováním na svar typu "V". Pro zhotovení podp r, konzol a záv se použije válcovaný materiál t ídy Pro stavbu je nutno použít pouze materiál a armatury spl ující požadavky zákona.22/1997 Sb. o technických požadavcích na výrobky. 6 OCHRANA PROTI KOROZI A BAREVNÉ OZNA ENÍ Po provedených zkouškách t snosti se rozvodné ocelové potrubí ve zdroji tepla, které bude tepeln izolováno, opat í ochranným nát rem základním. Kvalita a životnost nát ru závisí na stupni o išt ní povrchu. Nát r s dlouhodobou životností se vytvo í jen na istém kovovém povrchu, tzn. odmašt ném, zbaveném rzi a okují, vlhkosti, solí a jiných ne istot. Povrch izolací bude barevn ozna en barevnými páskami podle protékajícího média a šipkami bude vyzna en sm r toku. - p ívodní potrubí : barva ervená - zp tné potrubí : barva modrá 7 IZOLACE PROTI TEPELNÝM ZTRÁTÁM Veškeré potrubní rozvody topného systému v prostoru zdroje tepla budou izolovány tepeln izola ními pouzdry s p nového polyetylénu. Venkovní rozvody topného média z tepelného erpadla do zdroje tepla budou tepeln izolovány tepeln izola ními pouzdry s p nového polyetylénu tl. 2 x 20 mm s povrchovou úpravou oplechováním. Odpadní potrubí kondenzátu z tepelného erpadla ve venkovním prostoru bude izolováno tepeln izola ními pouzdry s p nového polyetylénu tl. 20 mm s Al kašírováním a elektrický temperované proti zamrznuti. Izolace budou provedeny v souladu s vyhláškou. 151/2001 Sb. A 193/2007 Sb. 8 ZKOUŠKY ZA ÍZENÍ Po montáži bude za ízení ádn odzkoušeno dle SN za p ítomnosti investora a uživatele. O veškerých zkouškách a p ejímkách budou provedeny písemné zápisy ve smyslu SN Topná zkouška bude trvat 24 hodin a v jejím pr hu budou navozeny veškeré provozní stavy. 9 MONTÁŽNÍ A BEZPE NOSTNÍ POKYNY i provád ní montážních prací je nutno dodržovat zásady bezpe nosti a ochrany zdraví p i práci v souladu s p íslušnými platnými bezpe nostními p edpisy a na ízeními, zejména s vyhláškou. 48/1982 Sb. v platném zn ní, kterou se stanoví základní požadavky k zajišt ní bezpe nosti práce a technických za ízení. 13

14 10 POŽADAVKY NA OSTATNÍ PROFESE 10.1 STAVEBNÍ ÁST V rámci rekonstrukce zdroje tepla je nutno provést následující stavební úpravy: - Zhotovení ochranného oplocení kolem tepelných erpadel s poplastovaného pletiva výška 1,8 m v etn sloupk a vstupní branky dodávka stavební ásti - Zhotovení betonového soklu pod tepelné erpadlo dodávka stavební ásti - Zhotovení roznášecí ocelové konstrukce pod zásobníkový oh íva vody v technické místnosti v 2.NP dodávka stavební ásti - Dodávka a montáž v trací m ížky s osazení protideš ovou žaluzií pro ívod vzduchu do technické místnosti v 2. NP pro zásobníkový oh íva vody zhotovení otvoru pro v trací m ížku dodávka stavebná ásti - Zhotovení plechové nerezové vani ky pod tepelným erpadlem zachycování a odvod kondenzátu - Dodávka a montáž sk ínek HUP na fasád objektu - Pr raz odvodovou st nou pro potrubní rozvody a elektroinstalaci - Oprava omítek st n - Malba st n a stropu v prostoru zdroj tepla - Zemní práce související s vedením plynového potrubí v zemi ELEKTROINSTALACE, MAR Elektroinstalace a systému MaR jsou ešeny v ásti PD - Elektroinstalace a MaR, která je sou ásti této projektové dokumentace. POZNÁMKA: Projektová dokumentace není ur ena k realizaci stavby. Pro realizaci stavby je nutno zpracovat dokumentaci pro provedení stavby (DPS) " Všechny výše uvedené výrobky, u kterých je specifikován p esný typ, je možno nahradit výrobky jiného typu s dodržením technických a výkonových parametr. 14
