1 TIME BOX BIOMETRIC Technické pokyny a Stručný průvodce DOPORUČUJEME PŘEČTENÍ TOHOTO MANUÁLU PŘED INSTALACÍ SYSTÉMU BODET Software B.P. 402 Boulevard du Cormier F CHOLET Cedex marketing@bodet.com Ref A

2 OBSAH. TIME BOX BIOMETRICKÝ TERMINÁL Popis Kontrola dodávky Mechanická instalace Elektro - instalace Síťový napáječ Ethernetový kabel (pokud je IP připojení) Relé pro externí zvonek (POZOR! Pouze pro oprávněné pracovníky) TIME BOX BIOMETRIC PROGRAM Instalace Pokud chcete pouţit USB klíč pro přenos docházky: Pokud chcete pouţít kabel pro přenos docházky: Nastavení programu Spuštění programu Zadání pracovníkŧ Tisk výkazŧ NASTAVENÍ TIME BOX BIOMETRICKÉHO TERMINÁLU Pohyb v menu terminálu Adresa terminálu (pouze pro IP připojení) Synchronizace dat programu s terminálem Nastavení času terminálu Ruční nastavení času terminálu Nastavení času terminálu při propojení kabelem REGISTRACE PRACOVNÍKŦ OTISKEM PRSTU (BIOMETRIC ENROLMENT) Rady pro pouţití biometrie Registrace pracovníkŧ pomocí otisku prstu Další funkce terminálu STAHOVÁNÍ DOCHÁZKY USB mód Ethernet mód TIMEBOX DENNÍ POUŢÍVÁNÍ Pochopení logiky obrazovek Výsledky Odchylky Výkazy On line HELP BEZPEČNOSTNÍ INFORMACE A OCHRANA ZAŘÍZENÍ TECHNICKÉ VLASTNOSTI UPOZORNĚNÍ Tento dokument byl vytvořen, aby Vám pomohl instalovat systém Time Box a představil Vám jeho základní vlastnosti, které je nutné pro práci znát. Některé z pokročilejších funkcí systému zde nejsou popsány. Více informací naleznete v on-line HELP manuálu po kliknutí na. HELP manuál si mŧţete zobrazit nebo vytisknout z instalačního CD-ROM nebo přímo ze SW Time Box. 2

3 . TIME BOX BIOMETRICKÝ TERMINÁL. Popis Time Box Biometric je terminál pro kontrolu docházky pomocí otisku prstu, zápisem pomocí klávesnice, případně bezkontaktní kartou nebo přívěskem. Záznamy docházky mohou být přenášeny do PC pomocí USB paměti nebo IP připojení (volitelná funkce). 2 příkazová tlačítka Modře podsvětlený LCD s 2 řádky o 2 znacích Biometrická čtečka Vstup pro USB klíč STID čtečka bezkontaktních karet (volitelné příslušenství) Klávesnice pro ne-biometrické záznamy - Generátor vnitřních hodin - Interní bzučák - Paměť 0,000 záznamŧ Bateriová záloha (volitelné příslušenství) Relé pro spínání externího zvonění Konektor RJ 45 (pokud je objednáno IP připojení) Konektor napáječe.2 Kontrola dodávky V originálním balení je kaţdý terminál dodáván s: - Terminál s drţákem pro upevnění na zeď, - instalační manuál, - USB paměťový klíč, - síťový napáječ, - kabel pro IP připojení (pokud je objednáno IP připojení), - 5 bezkontaktních karet (pouze při objednání 25Khz STID čtečky), - program na CD, - sáček s konektorem pro připojení externího zvonku a 2 stahovacími pásky, - sáček se 3 šrouby a hmoţdinkami..3 Mechanická instalace Jakékoliv použití, které není v souladu s těmito pokyny, může způsobit nenapravitelné škody na zařízení a ruší záruku. Před instalací a použitím terminálu, si přečtěte bezpečnostní pokyny uvedené v části "Informace o bezpečnosti a ochraně zařízení". 3

4 Terminál je určen pouze pro vnitřní instalaci. Místo instalace by mělo mít malé teplotní výkyvy a mělo by být daleko od jakéhokoliv zdroje elektromagnetického rušení (stykače, motory, další obdobné snímače apod.). Uvolněte šroub [A] na spodní části terminálu a oddělejte drţák. [A] Upevněte drţák pomocí tří šroubŧ a hmoţdinek na zeď. Na levé straně terminálu je konektor pro zapojení USB klíče, proto zde ponechejte alespoň 5 cm místa. 80mm 5m m 5mm Na zadní straně terminálu zapojte elektrické přívody (bod Elektro - instalace). Kabely veďte vybráním v dolní části terminálu. 4

5 Zasuňte horní část terminálu do výstupkŧ na drţáku. Zavřete terminál a dejte pozor, jestli jsou kabely ve vybrání. Utáhněte šroub [A] abyste zajistili terminál v drţáku. [A] Zapojte napáječ do sítě. Terminál je připraven k pouţití..4 Elektro - instalace.4. Síťový napáječ Zapojte kabel [A] síťového napáječe do konektoru na zadní straně terminálu. UPOZORNĚNÍ! Pro napájení terminálu použijte pouze napáječ dodaný v balení! [A].4.2 Ethernetový kabel (pokud je IP připojení) Zapojte Ethernetový kabel [C] pokud je třeba. [B] [C].4.3 Relé pro externí zvonek (POZOR! Pouze pro oprávněné pracovníky) Pokud budete pouţívat externí zvonění, zapojte relé. Nejprve vypněte jistič/vypínač. Zapojte kabel k externímu zvonku do konektoru [B] (230V, 50/60Hz, A max., prŧřez 0.5 aţ.5 mm²). Vodiče zajistěte proti uvolnění pomocí stahovací pásky. Stahovací páska [B] 5

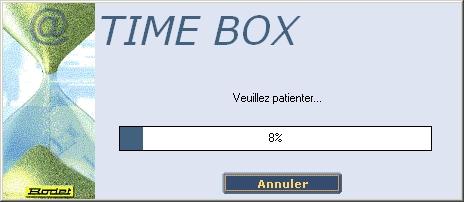

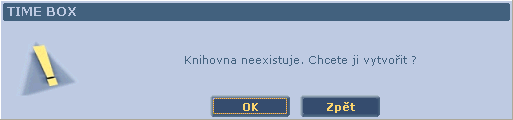

6 2. TIME BOX BIOMETRIC PROGRAM 2. Instalace UPOZORNĚNÍ! Nepoužívejte velké, ale normální fonty Pro zobrazení ve Windows (90ppp). Kontaktujte vašeho IT-pracovníka pro změnu velikosti fontu.. Time Box CD-rom 2. Vyberte jazyk instalace 3. Klikněte zezde 4. Vyberte knihovnu nebo pouţijte navrţenou cestu 5. Klikněte 6. Jestliţe knihovna neexistuje, potvrďte zprávu a vytvořte ji. 6

7 2.2 Nastavení typu připojení Vyberte typ komunikace Standardní terminál Biometrický terminál POZOR! Musíte vybrat mezi dvěma rŧznými typy komunikace pro přenos dat mezi terminálem a PC : - BIO USB klíč. V tomto případě se nejprve zapojí USB klíč do terminálu, data se do něj nahrají a pak se přenesou do PC. - BIO IP SÍŤ. Terminál je s PC propojen pomocí 2m kabelu a Ethernet sítě. Pomocí tohoto propojení se přenáší data z terminálu do PC. Upozornění: Budete-li chtít změnit typ komunikace, podívejte se do Time Box uţivatelské příručky. 2.. Pokud chcete pouţit USB klíč pro přenos docházky: Pokud chcete pouţít USB klíč, zapojte ho do počítače. 7

8 . Zapište popis terminálu 2. Vyberte typ BIO USB Klíč 3. klikněte Moţná chyba: Připojte USB klíč k některému z USB portŧ počítače a zvolte OK nebo Zpět. Pak Další aby pokračovala instalace. USB klíč mŧţe být vloţen později Pokud chcete pouţít kabel pro přenos docházky: Pokud jste zvolili přenos docházky do PC pomocí IP spojení (Ethernet), zapojte konektor kabelu do Ethernetové zásuvky nebo vašeho PC a druhý konec do konektoru RJ45 na zadní straně terminálu. Vzdálenost mezi terminálem a PC je moţno zvětšit pomocí prodluţovacího kabelu. RJ 45 8

9 . Zadejte název terminálu 3. Zadejte IP adresu terminálu 2. Vyberte typ sítě BIO IP 4. Klikněte Existují tři moţné zpŧsoby instalace:. Přímé propojení PC s terminálem: - Jeden konec síťového kabelu (RJ 45) připojte do PC a druhý konec zapojte do zdířky na zadní straně terminálu. - Na PC klikněte v operačním systému Windows na tlačítko Start. - Otevřete Ovládací panely. Windows XP - Otevřete Síťová připojení. - Pravým tlačítkem myši klikněte na Připojení k místní síti. - Klikněte na Vlastnosti. - Na kartě Obecné, vyberte v menu poloţku Protokol sítě Internet (TCP/IP). - Klikněte na Vlastnosti. Windows Vista / 7 (Upozornění, pravděpodobně budete potřebovat administrátorská práva!) - Vyberte Centrum síťových připojení a sdílení. - Klikněte na Připojení k místní síti. - Na kartě Obecné klikněte na Vlastnosti. - V menu vyberte poloţku Protokol IP verze 4 (TCP/IPv4). - Klikněte na Vlastnosti. 9

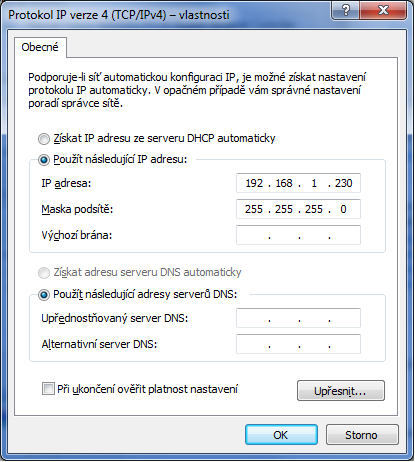

10 - Vyberte moţnost Použít následující IP adresu a zadejte IP adresu jako v příkladu na obrázku výše (viz. Výchozí IP adresa terminálu, strana 6). - Potvrďte kliknutím na OK. - Restartujte počítač, je-li to nutné k uskutečnění změny IP adresy. 2. Síťové připojení Síť ethernet Switch Switch Pokud neznáte IP adresu vašeho PC, abyste mohli nastavit adresu stejné třídy jako na terminálu, kontaktujte vašeho správce IT. Lze pouţít pouze pevnou IP adresu, nikoliv DHCP (Dynamic Host Configuration Protocol - dynamické přidělování IP adres). 3. Spojení Modem/router Pro detailní informace jak propojit terminál s modemem/routerem, kontaktujte vašeho poskytovatele internetového připojení. Poznámka: Nová IP adresa terminálu je: _. _. _. _ 0

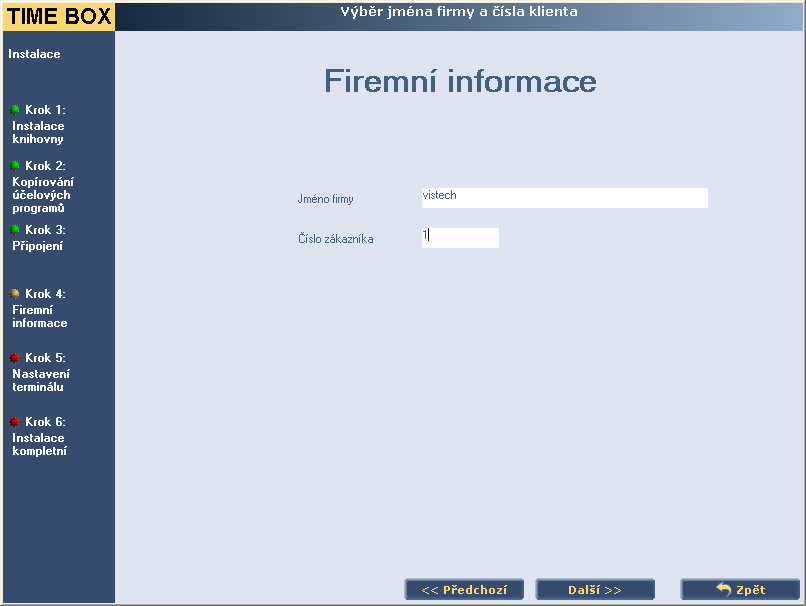

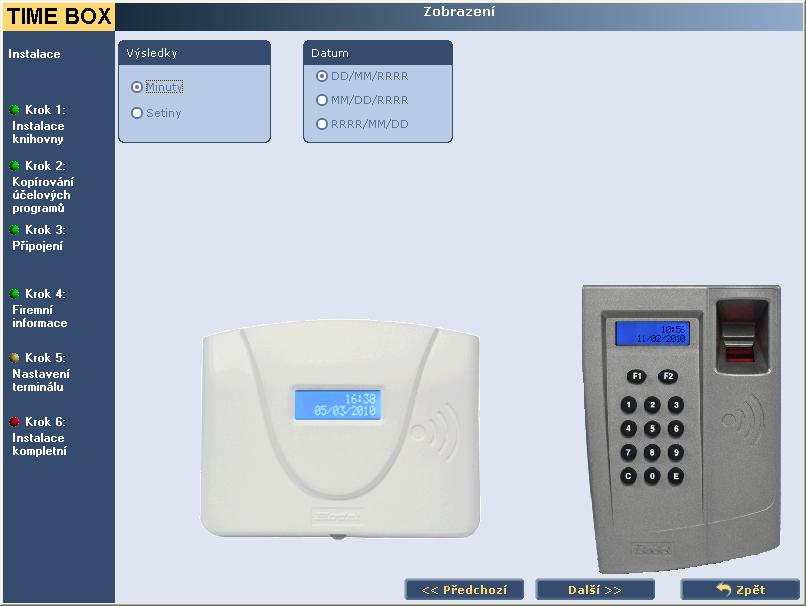

11 2.3 Nastavení programu. Zadejte heslo : 4-čísla 2. Potvrďte heslo 3.Klikněte 5. Zadejte Vaše zákaznické číslo, (nepovinné) 4. Zadejte jméno společnosti, která koupila licenci 6.Klikněte 7. Nastavte poţadovaný časový a datový formát. 8.Klikněte 9. Aktivujte body, které odpovídají reţimŧm přístupu pro spuštění aplikace. 0.Klikněte ick

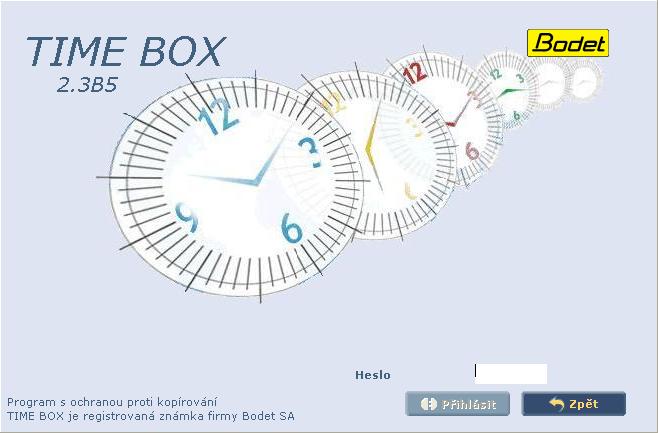

12 2.4 Spuštění programu NEBO Spuštění z nabídky START Dvojklik na ikonu aplikace. Zadejte heslo 2.Klikněte Pokaţdé, kdyţ otevřete Time Box software, budete dotázáni, zda chcete přenos dat z terminálu Time box nebo ne. Pokud jste ještě nezadali do systému pracovníky nebo chcete tuto volbu přeskočit, klikněte na Zpět : Jakmile jsou jiţ pracovníci zadáni a mají evidovánu nějakou docházku, vyberte: Od posledního přenosu a klikněte na Potvrdit. Budou přenesena všechna data od posledního přenosu. Pokud jiţ máte otevřený program Time Box a potřebujete stáhnout novou docházku, klikněte na tlačítko Odejít v pravém horním rohu kaţdé obrazovky a zvolte Přenos dat. Objeví se vám obrazovka výše. 2

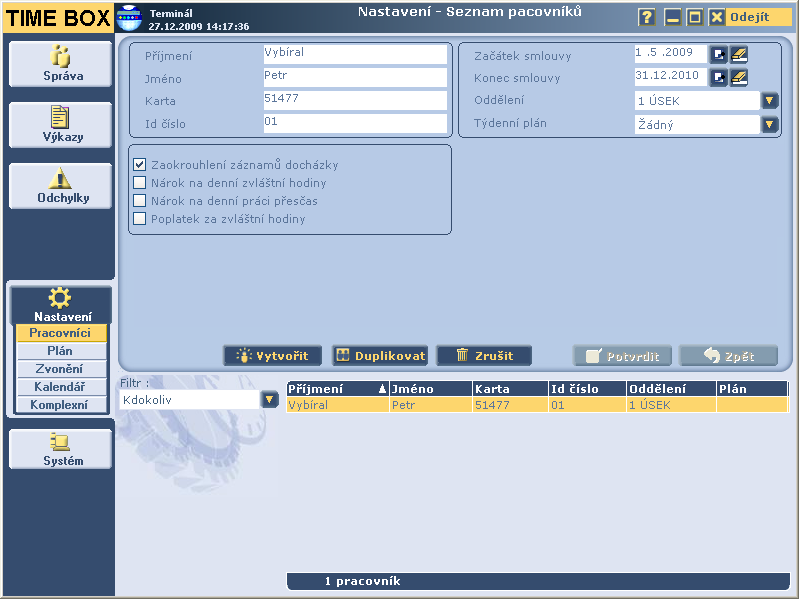

13 2.5 Zadání pracovníkŧ. Otevřete seznam pracovníkŧ 2. Pro zadání nového pracovníka klikněte na Vytvořit 3. Zadejte jméno pracovníka,číslo karty ( 5 číslic ), případně ID číslo (menší neţ 65000) 3. Klikněte na Potvrdit a potvrďte zadání * Jestliţe pracovník zaznamenává docházku pomocí karty nebo přívěsku, zapište číslo z karty (vpravo dole) nebo přívěsku. Při zadávání pracovníka je nutné pouze vyplnit jméno a číslo karty. Další informace mohou být vyplněny později. Pro více informací se podívejte do Uţivatelské příručky, která je k dispozici na instalačním CD-ROM, nebo přímo ze SW Time Boxu kliknutím na v horním pravém rohu obrazovky. Doporučujeme vám zadat nejprve pracovníky v programu a přidělit jim číslo karty. Potom vytisknout jejich seznam (str. 4) a začít se zápisem otiskŧ prstŧ do terminálu (str.8) na základě tohoto seznamu. 3

14 2.6 Tisk výkazŧ Klikněte pro otevření obrazovky výkazŧ Zadání období výkazu Rozvrţení stránek výkazŧ Výběr pracovníkŧ 4

15 3. NASTAVENÍ TIME BOX BIOMETRICKÉHO TERMINÁLU F2 3. Pohyb v menu terminálu Před pouţitím terminálu musíte nejprve nastavit IP adresu (pokud máte terminál s IP připojením) a registrovat pracovníky. Abyste to udělali, vstupte do hlavního menu. Stiskněte postupně na terminálu F2, přístupový kód (výchozí kód je 234) a nakonec tlačítko E E Po prvním komunikaci s počítačem se změní přístupový kód na vaše zadané heslo. Pokud jste se autorizovali, je zobrazováno hlavní menu: Obrázek níţe bude uţitečný pro konfiguraci vašeho terminálu: Základní zobrazení Hlavní menu: 0 : / 0 4 / F2 B I O = Z P = F C I S = 2 K O N F = 3 + Přístupový kód (4 číslice) + F E Návrat do vyšší úrovně 3 Sub-menu: 2 Čas 2 IP* 2 Čistění 2 Zvonek 2 C A S N A S T = E T H I P = 2 Z P E T = F Z M = 2 B O O T = P I N G = 3 V Y C I S T I T C A S T = V S E = 2 Z V O N E K? = A N O ( ) Z P = F F Nastavení data a času (str. Chyba! Záloţka není definována.) Změna přesnosti času (str. Chyba! Záloţka není definována.) & 3 Boot a Ping terminálu (str. 6) Nastavení IP adresy, masky podsítě a brány terminalu (str. 6) Částečné vymazání dat z terminálu Úplné vymazání (vyčistění) dat z terminálu - (tovární nastavení) Volba a poslech 5 zvuků zvonku nebo jeho vypnutí (str. Chyba! Záloţka není definována.) Potvrzení volby Bzučák B Z U C A K? = A N O Z P = F P C I S L O Z P = F P R = V Y = 2 F 2 Pípnutí při stisku tlačítka ANO / NE Chyba! Záloţka není definována.) Potvrzení volby (str. Přidat nebiometrický záznam (str. Chyba! Záloţka není definována.-chyba! Záloţka není definována.) Vymazat nebiometrický záznam (str. Chyba! Záloţka není definována.) *Pouze pro IP připojení B I O Z P E T = F Z A P = V Y M = 2 2 Biometrický záznam (str. 8) Vymazat biometrický záznam (str. Chyba! Záloţka není definována.) Po 20 vteřinách bez aktivity se displej vrátí ze sub-menu na základní zobrazení. Terminál je po zapojení nastaven na angličtinu. Po první komunikaci se SW (v USB módu i při propojení kabelem) popsáno dále, se terminál nastaví do jazyka SW. 5

16 3.2 Adresa terminálu (pouze pro IP připojení) Výchozí IP adresa terminálu je nastavena na , maska podsítě na a brána na Pokud musíte změnit konfiguraci (str. 8): Zmáčkněte tlačítko 3 (menu KONF=3) v hlavním menu pro přístup k nastavení terminálu (podívejte se výše). Tlačítkem 2 se posuňte na nastavení IP adresy. Zmáčkněte tlačítko a pak 2. Zmáčkněte tlačítko a nastavte adresu terminálu. Potvrďte zmáčknutím E. I P Pokud je to nutné, změňte nastavení masky podsítě a brány stejným zpŧsobem. Zmáčkněte tlačítko F pro opuštění sub-menu a re-inicializujte terminál (boot) zmáčknutím tlačítka. Po re-inicializaci bude terminál v základním zobrazení. E T H I P = 2 B O O T = P I N G = Synchronizace dat programu s terminálem Synchronizační proces importuje pracovníky zadané v programu a nastaví jazyk terminálu. USB mód:. Zkontrolujte, je-li USB klíč inicializován (Menu Systém Zařízení). 2. Zapojte USB klíč do portu terminálu. 3. Počkejte na ukončení synchronizačního procesu a vyndejte USB klíč. IP síťový mód: Pro synchronizaci dat a kontrolu síťového propojení spusťte přenos dat v programu (str. 2). 3.4 Nastavení času terminálu 3.4. Ruční nastavení času terminálu Pro ruční nastavení času na terminál vstupte do hlavního menu pomocí kódu a proveďte následující kroky: Zmáčkněte tlačítko 3 (menu KONF=3) v hlavním menu. Zmáčkněte tlačítko. Zmáčkněte tlačítko pro nastavení data a času. Vloţte datum a čas. Potvrďte pomocí E, vraťte se pomocí F. C A S Z P E T = F N A S T = Z M = 2 0 : / 0 2 /

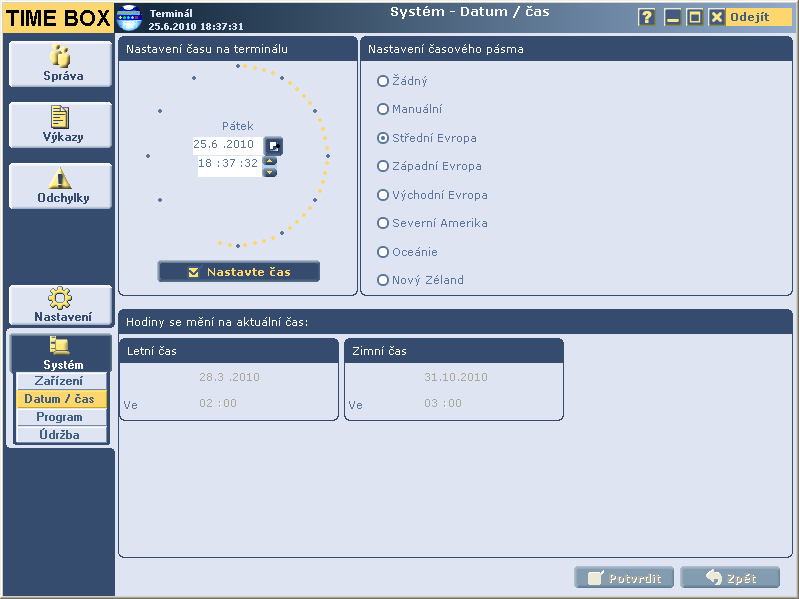

17 Terminál má vlastní časovou základnu. V závislosti na okolní teplotě nemusí být časová základna zcela přesná. Proto je moţné kompenzovat tuto nepřesnost změnou nastavení o max vteřin denně, pokud se čas zpoţďuje a max vteřin denně, pokud se čas předbíhá. V časovém sub-menu, zmáčkněte tlačítko 2 pro změnu nastavení (ZM=2). Pak se zobrazí na displeji: Kaţdé zmáčknutí tlačítka změní nepřesnost o 0, vteřiny do mínusu (zpomalí), kaţdé zmáčknutí tlačítka 2 o 0, vteřiny do plusu (zrychlí). Nastavení potvrďte tlačítkem E. = - 2 = + Z M E N A = + 0 0, 0 s = - 2 = + Z M E N A = + 0 0, s Nastavení času terminálu při propojení kabelem Pro nastavení času na terminálu pomocí programu jděte na Systém Datum / čas.. Zmáčkněte Systém, Datum / čas 2. nastavte datum a čas 3. Zmáčkněte 7

18 4. REGISTRACE PRACOVNÍKŦ OTISKEM PRSTU (BIOMETRIC ENROLMENT) 4. Rady pro pouţití biometrie - Dŧrazně doporučujeme pouţití ukazováčku pro záznamy. - Dŧrazně doporučujeme, aby byly prsty při zápisu otisku i při záznamu docházky čisté. - Na skleněný povrch senzoru netlačte příliš silně ani příliš málo. - Přidrţte prst, dokud červené světlo nezhasne. - Kaţdé přiloţení prstu zanechá na desce senzoru otisk. Proto doporučujeme pravidelné čistění jeho povrchu, aby nedošlo k chybnému čtení.. POZOR! Jestliţe zapíšete svŧj prst příliš rychle, je nebezpečí, ţe otisk nebude správně uloţen. V tomto případě bude výsledkem kaţdé identifikace chybová zpráva. Proto je třeba věnovat zápisu potřebný čas. Aby byla zaručena správná úroveň rozpoznání otisku, musí být získaný výsledek větší neţ 90. Pokud chcete provést registraci otisku znovu, musíte vymazat zápis všech prstŧ pracovníka a provést zápisový postup znovu. 8

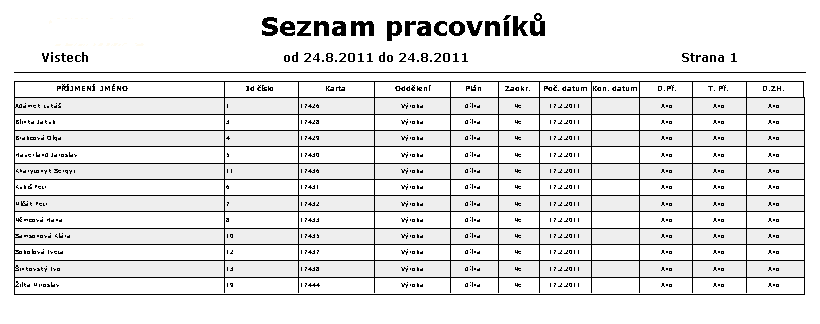

19 4.2 Registrace pracovníkŧ pomocí otisku prstu Doporučujeme Vám nejprve zapsat pracovníky v programu a přidělit jim číslo karty (= 5 číslic, niţší neţ 65000, které bude zapsáno do pole Karta na obrazovce pro nastavení pracovníkŧ). Pak vytiskněte seznam pracovníkŧ a začněte zapisovat otisky za pomocí tohoto seznamu. Kaţdý pracovník musí zapsat otisk dvou prstů. (doporučujeme ukazováčky na obou rukou) Na biometrickém terminálu: Zmáčkněte (menu BIO=) v hlavním menu. Zmáčkněte tlačítko pro start zápisu ( ZAP=). Zapisovaný pracovník musí být identifikován pomocí jeho čísla karty. Blikající kurzor vám pomŧţe při zadávání. Potvrďte tlačítkem E. Začátek zápisu: O K = E Z P E T = F Z P E T = F P R I L O Z P R S T Pokud nedošlo k chybě, terminál zobrazí: X X X X Z P E T = F R S U N D E J P R S T Přiloţte a sundejte stejný prst, kolikrát jste poţádán. XXX je výsledek kvality provedeného zápisu - max 00. Pokud je výsledek menší neţ 90, doporučujeme provést zápis znovu. Pokud nedošlo k chybě, terminál zobrazí: Zopakujte postup zápisu pro další prst. Doporučujeme zapsat otisk obou ukazováčkŧ. Pokud jsou oba prsty zapsány, terminál zobrazí: P R I L O Z Z P = F J I N Y P R S T F I N G E R P R A C O V N I K J E Z A P S A N Y Jakmile pak přiloţíte prst na biometrickou čtečku pro příchod nebo odchod, tak pokud byl zápis úspěšný, terminál zobrazí čas a číslo karty pracovníka. 4.3 Další funkce terminálu E M P L O Y E E E N R O L L E D Pro informace o dalších funkcích terminálu jako: - Registrace pracovníkŧ pomocí čísla karty (ne-biometrický zápis), - Zrušení otisku prstu nebo kódu karty z terminálu, - Nastavení zvonění, bzučáku a kontrastu displeje, - Chybových hlášeních, apod. se podívejte do Uţivatelského manuálu na instalačním CD nebo přístupném po zmáčknutí v pravém horním rohu kaţdé obrazovky programu. 9

20 5. STAHOVÁNÍ DOCHÁZKY 5. USB mód Pokud je docházka stahována pomocí USB klíče:. Zkontrolujte, je-li USB klíč inicializován (Menu Systém Zařízení). 2. Zapojte USB klíč do portu terminálu. 3. Počkejte dokud se neukončí stahování dat! Po vyzvání, vyndejte USB klíč z terminálu a zapojte ho do PC. 4. Spusťte Time Box program na PC. Pro přenos dat se podívejte na Spuštění programu 5.2 Ethernet mód Je-li docházka stahována pomocí Ethernetového propojení k PC, jednoduše spusťte Time Box program na PC. Pro přenos dat se podívejte na Spuštění programu UPOZORNĚNÍ! Během přenosu dat není možný žádný zápis docházky na terminálu. Jakýkoliv zápis během přenosu dat nebude zapsán do terminálu. 20

21 6. TIMEBOX DENNÍ POUŢÍVÁNÍ 6. Pochopení logiky obrazovek Time Box používá intuitivní Internetový typ zobrazení. MENU Představuje 5 voleb pro start všech funkcí programu:. Obsluha: denní používání: přehledy docházky a výsledky úprav 2. Výkazy: spuštění tisku různých sestav 3. Odchylky: zobrazení a úprava zapomenuté evidence docházky 4. Nastavení: nastavení / úprava položek potřebných pro fungování software: pracovníci, časové plány, přístupy, zvonění, atd. 5. Systém: nastavení položek nutných pro správnou funkci systému: hardware, datum, čas, atd. HLAVNÍ OBLAST Zde může být vybrán jeden nebo více pracovníků (dle typu obrazovky). Na základě kliknutí v této oblasti jsou automaticky zobrazena data docházky v detailní oblasti DETAILNÍ OBLAST Oblast pro zobrazení, vkládání a opravy dat, vztahujících se k vybraným pracovníkům v hlavní oblasti. 2

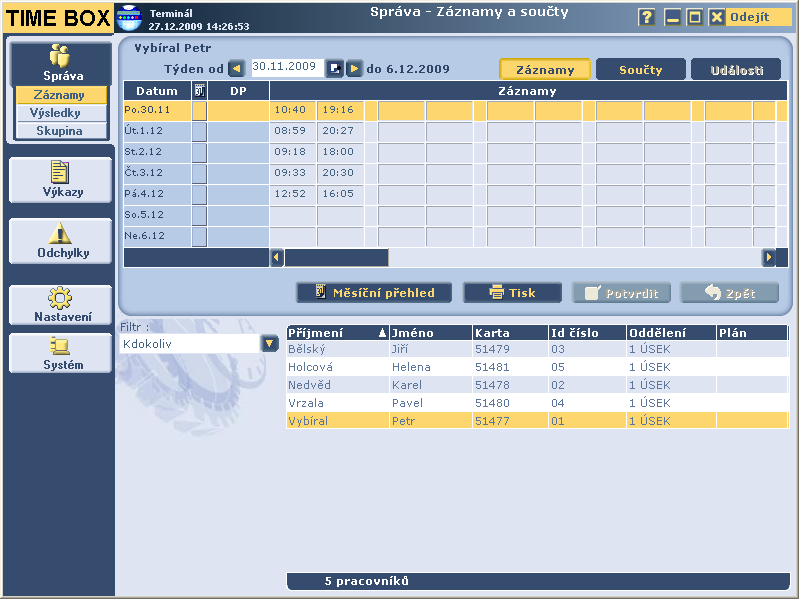

22 6.2 Výsledky.Klikněte pro otevření obrazovky docházky Denní plán pro tento den Záznamy a součty Úprava součtu přidáním / ubráním hodin Místo pro poznámky Přepínací tlačítko pro volbu týdenního nebo měsíčního zobrazení docházky Nový součet, získaný po opravě 6.3 Odchylky Nastavení období pro hledání odchylek Tlačítko pro detailnější zobrazení a snadnější nalezení odchylky. Období se zapomenutým záznamem docházky. Zapomenutá docházka Pracovník s odchylkami. 22

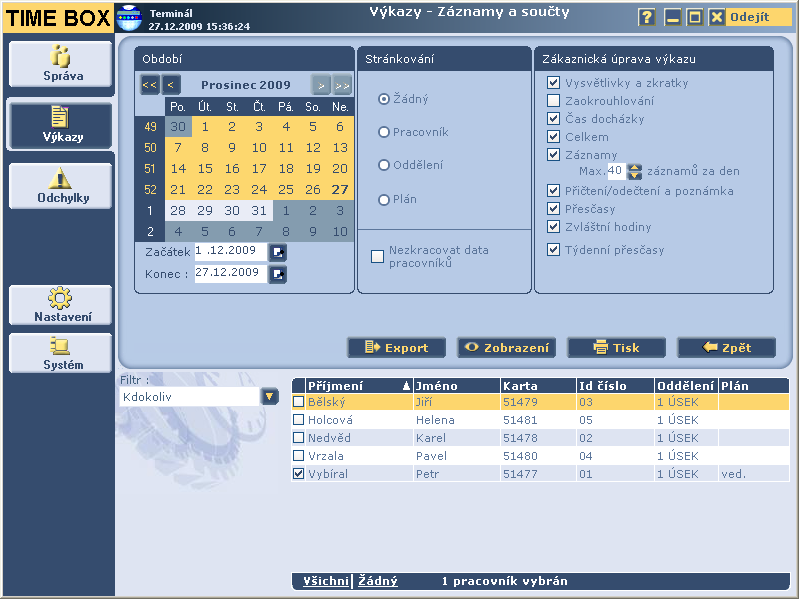

23 6.5 Výkazy Klikněte pro otevření obrazovky výkazŧ Zadání období výkazu Rozvrţení stránek výkazŧ Výběr pracovníkŧ 6.6 On line HELP Pro rychlý přístup k informacím máte k dispozici on-line HELP-manuál, přístupný z jakékoliv stránky SW TimeBox. Stačí kliknout na tlačítko. Pak se vám zobrazí nápověda. Manuál mŧţete vytisknout buď z CD-ROM vašeho programu nebo ho také najdete v instalačním adresáři na pevném disku. 23

24 7. BEZPEČNOSTNÍ INFORMACE A OCHRANA ZAŘÍZENÍ Terminal nesmí být připojen k napájení, dokud není bezpečně připevněn. Před instalací si přečtěte pozorně tento návod a sekci "Technické parametry". apojení vnitřního spínacího relé pro zvonění musí být provedeno kvalifikovaným pracovníkem. Instalace musí být v souladu s platnými normami. V okruhu relé musí být zapojen ochranný jistič proti proudovému přetížení a musí omezit proud v případě poruchy na max. 2A. Kabely, k relé zvonku stáhněte jeden ke druhému a pak k zadní straně skřínky. Při otevření skříňky, vypněte jistič k vŧli ochraně před nebezpečným napětím spínaným kontakty relé. Kromě připojení relé, musí být všechna zařízení nebo obvody připojené k terminálu typu ENN ( Extra nízké napětí). Z dŧvodŧ bezpečnosti osob a ochrany před účinky blesku, nesmí kabelové propojení RS-232 spojit dvě budovy, které mají vzájemně nezávislé ochranné spojení na zem. Pokud taková situace nastane, je nutné pouţít vhodné oddělení, například optočlenem apod. Čas a data jsou ukládána do vnitřní paměti terminálu, zálohované lithiovou baterií po dobu minimálně 0 let. Po tuto dobu není třeba vyměnit baterii typu CR2032. T Tento symbol znamená, že je třeba seznámit se s těmito pokyny 24

25 8. TECHNICKÉ VLASTNOSTI Terminál je určen pro pouţití uvnitř budov (kancelářské prostředí a lehký prŧmyslu). Popis Vlastnosti Rozměry ( mm) Šířka: 3, výška: 89, tloušťka: 59 Váha terminálu 0,6 kg (samostatně),,2 kg (kompletní balení) Kapacita záznamŧ max. Zálohování dat 0 let Čtečka karet bezkontaktní, 25kHz (pokud byla objednána) Čtecí vzdálenost Do 4 cm Displej LCD 2 řádky 2 znakŧ, modré podsvětlení Síťový napáječ Proudové zatíţení z 230V Vac +/- 0% Hz 65 ma Napájecí třída Tř. II Napájecí diagram TT nebo TN diagram Index ochrany IP20 Provozní teplota 0 aţ +40 C Relativní vlhkost 5 aţ 90% bez kondenzace Doba zálohování 0 let interní CR2032 Lithium baterií Spínací relé (přestávky, začátek/konec práce ) 230VAC 50 Hz / 60 Hz A maximálně spínání ENN ( Extra nízkého napětí). Vhodný kabel Prŧřez,5 mm 2-2,5 mm 2,, bez izolace 5mm Ethernet 0/00 Mbits (2-m kabel je součástí dodávky) (pokud byl objedán) USB připojení Pro USB flash paměť (FAT, FAT32) 25
