1 Centralizovaný systém pro správu síťových zařízení Výchozí nastavení: Uživatelské jméno: root Heslo: root Příručka k rychlé instalaci Verze 1.2 Vydání 1, 03/2011 Copyright Všechna práva vyhrazena.

root Příručka k rychlé instalaci Verze 1.

2 Obsah Základní informace... 1 Hardwarové požadavky... 2 Softwarové požadavky... 2 Instalace... 2 Ovládání programu... 4 Nalezení nové zařízení... 6 Registrace zařízení řady NWA1300N... 9 Zobrazení síťové mapy... 9 Jak vypnout automatické spouštění ENC... 9 Nabídkové položky ENC... 9 Zapnutí/vypnutí služby ENC Odinstalování softwaru ENC Problémy a jejich řešení Kde jsou k nahlédnutí certifikace výrobku 1. Přejděte na adresu 2. Na domovské stránce ZyXEL zvolte přístroj ze stahovacího seznamu. 3. Otevřete požadovanou certifikaci.

.. 9 Zapnutí/vypnutí služby ENC... 10 Odinstalování softwaru ENC... 11 Problémy a jejich řešení... 11 Kde jsou k nahlédnutí certifikace výrobku 1.

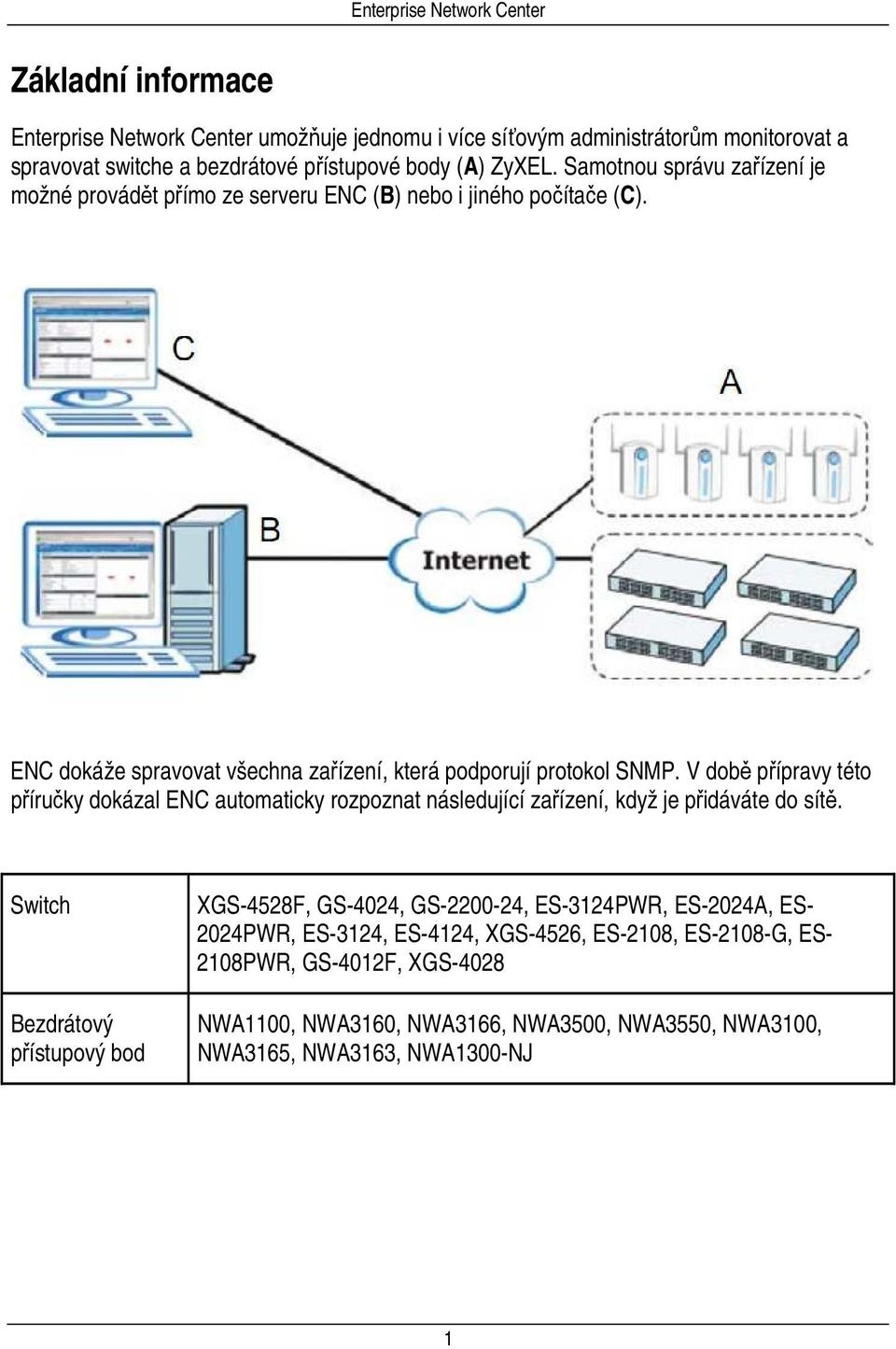

3 Základní informace Enterprise Network Center umožňuje jednomu i více síťovým administrátorům monitorovat a spravovat switche a bezdrátové přístupové body (A) ZyXEL. Samotnou správu zařízení je možné provádět přímo ze serveru ENC (B) nebo i jiného počítače (C). ENC dokáže spravovat všechna zařízení, která podporují protokol SNMP. V době přípravy této příručky dokázal ENC automaticky rozpoznat následující zařízení, když je přidáváte do sítě. Switch Bezdrátový přístupový bod XGS-4528F, GS-4024, GS , ES-3124PWR, ES-2024A, ES- 2024PWR, ES-3124, ES-4124, XGS-4526, ES-2108, ES-2108-G, ES- 2108PWR, GS-4012F, XGS-4028 NWA1100, NWA3160, NWA3166, NWA3500, NWA3550, NWA3100, NWA3165, NWA3163, NWA1300-NJ 1

V době přípravy této příručky dokázal ENC automaticky rozpoznat následující zařízení, když je přidáváte do sítě.

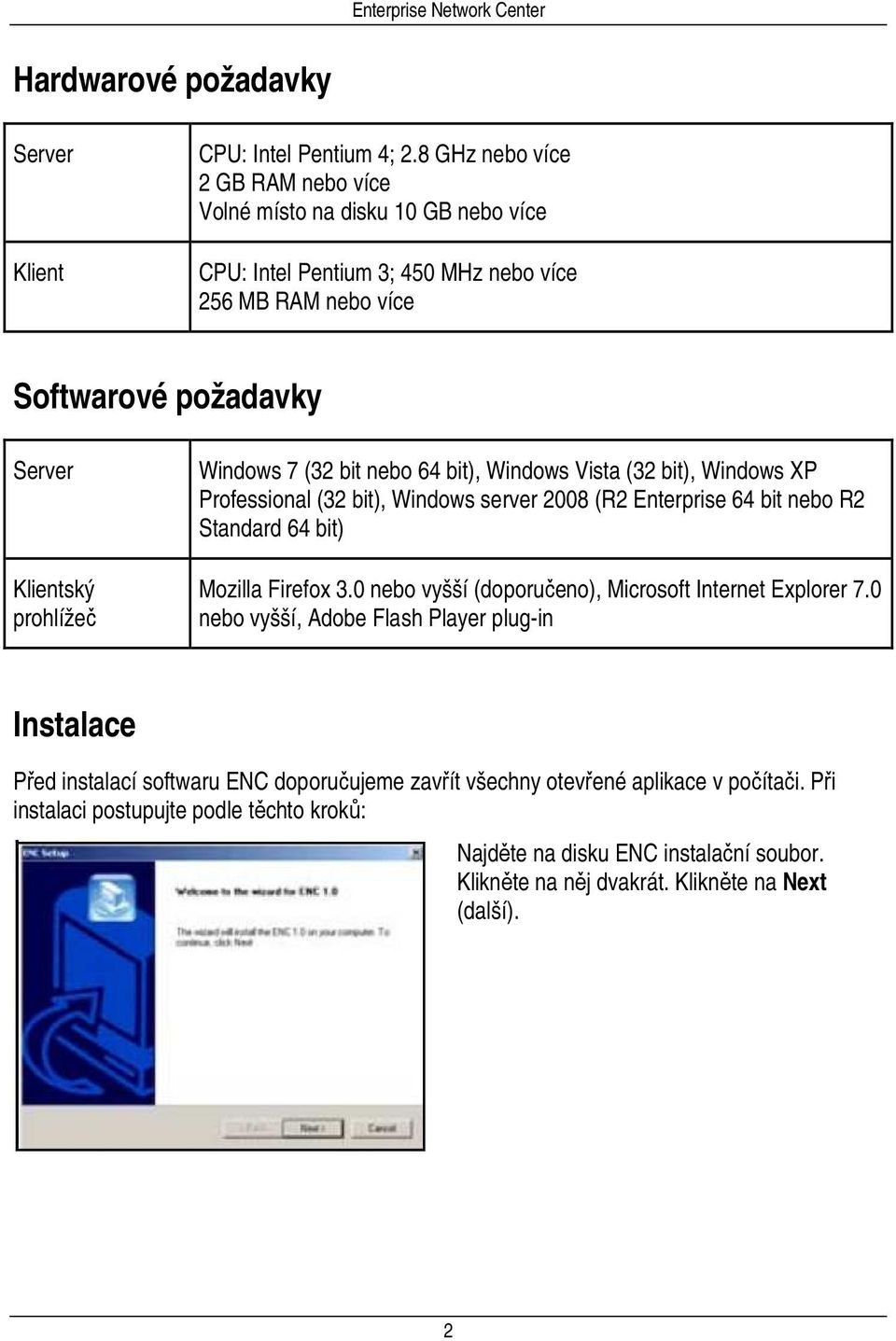

4 Hardwarové požadavky Server Klient CPU: Intel Pentium 4; 2.8 GHz nebo více 2 GB RAM nebo více Volné místo na disku 10 GB nebo více CPU: Intel Pentium 3; 450 MHz nebo více 256 MB RAM nebo více Softwarové požadavky Server Klientský prohlížeč Windows 7 (32 bit nebo 64 bit), Windows Vista (32 bit), Windows XP Professional (32 bit), Windows server 2008 (R2 Enterprise 64 bit nebo R2 Standard 64 bit) Mozilla Firefox 3.0 nebo vyšší (doporučeno), Microsoft Internet Explorer 7.0 nebo vyšší, Adobe Flash Player plug-in Instalace Před instalací softwaru ENC doporučujeme zavřít všechny otevřené aplikace v počítači. Při instalaci postupujte podle těchto kroků: Najděte na disku ENC instalační soubor. Klikněte na něj dvakrát. Klikněte na Next (další). 2

Windows 7 (32 bit nebo 64 bit), Windows Vista (32 bit), Windows XP Professional (32 bit), Windows server 2008 (R2 Enterprise 64 bit nebo R2 Standard 64 bit) Mozilla Firefox 3.

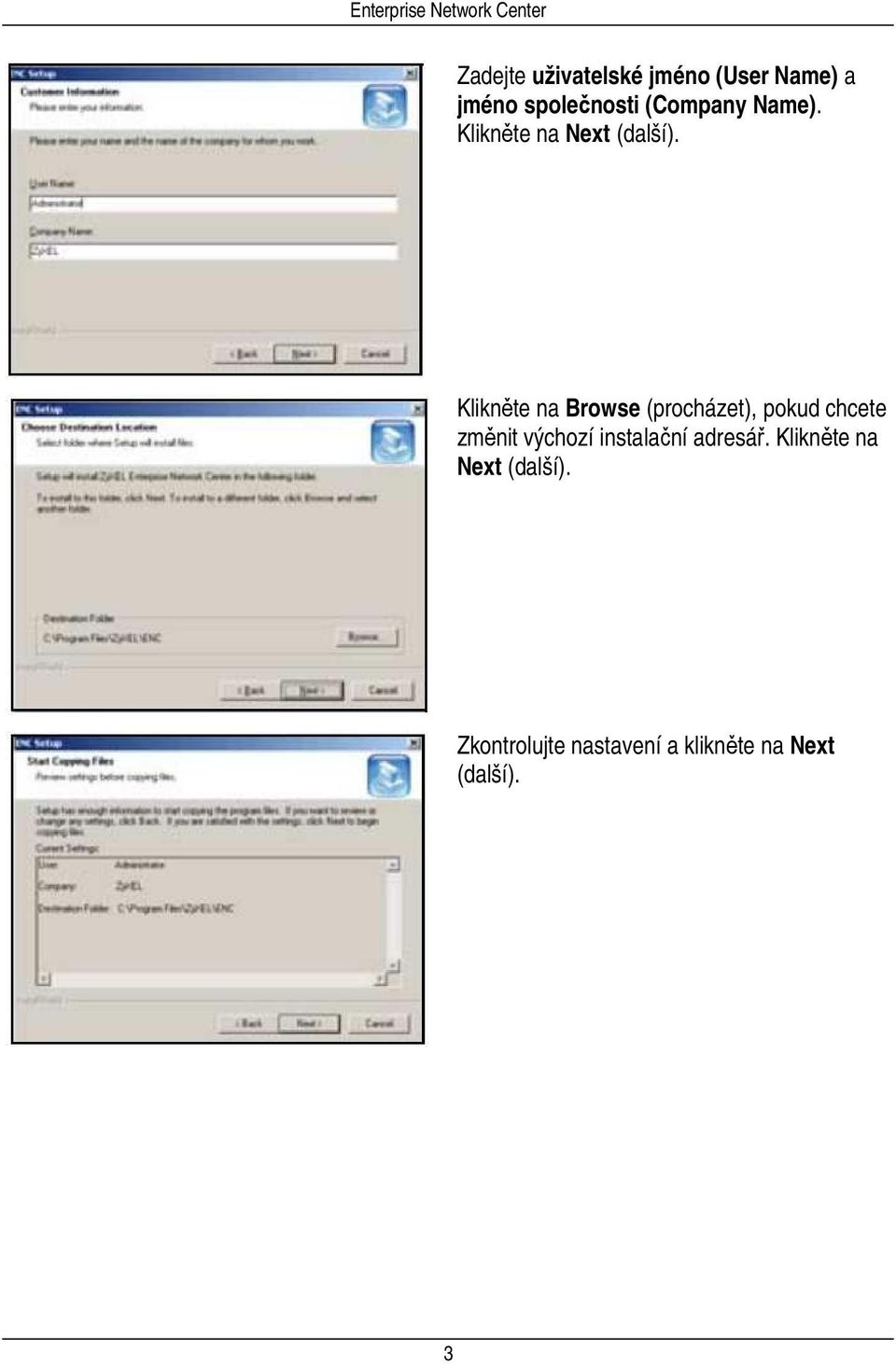

5 Zadejte uživatelské jméno (User Name) a jméno společnosti (Company Name). Klikněte na Next (další). Klikněte na Browse (procházet), pokud chcete změnit výchozí instalační adresář. Klikněte na Next (další). Zkontrolujte nastavení a klikněte na Next (další). 3

Klikněte na Browse (procházet), pokud chcete změnit výchozí

6 Na této obrazovce jste informováni o způsobu, jak získat přístup k ENC při příštím přihlášení, a o výchozím heslu pro databázi Postgres. Klikněte na OK. K dokončení instalace je potřeba restartovat počítač. Po restartu počítače se aplikace ENC automaticky spustí. Ovládání programu 1 Přístup ke službě ENC získáte tak, že otevřete webový prohlížeč a zadáte (když pracujete přímo na serveru) nebo adresa serveru ENC>, pokud pracujete u jiného počítače. ENC automaticky přesměruje tento požadavky na svůj server HTTPS. 2 Objeví se přihlašovací obrazovka. Výchozí uživatelské jméno i heslo jsou stejné: root. Klikněte na Login (přihlásit). 4

Ovládání programu 1 Přístup ke službě ENC získáte tak, že otevřete webový prohlížeč a zadáte http://localhost (když pracujete přímo na serveru) nebo http://<ip adresa

7 3 Zvolte I have a licence (mám licenci), pokud jste již zakoupili licenci, nebo zvolte volbu I want to try ENC (chci aplikaci ENC vyzkoušet), pokud chcete ENC vyzkoušet. Třetí možností je opětovná instalace: tuto volbu zvolte, pokud chcete existující licenci použít na jiném počítači. 4 Zvolte New myzyxel.com account (nový účet myzyxel.com), pokud ještě nemáte založený účet na stránkách Pokud účet už máte, zvolte Existing myzyxel.com account (existující účet myzyxel.com). Zadejte přihlašovací údaje a klikněte na Apply (použít). 5

Třetí možností je opětovná instalace: tuto volbu zvolte, pokud chcete existující licenci použít na jiném počítači. 4 Zvolte New myzyxel.

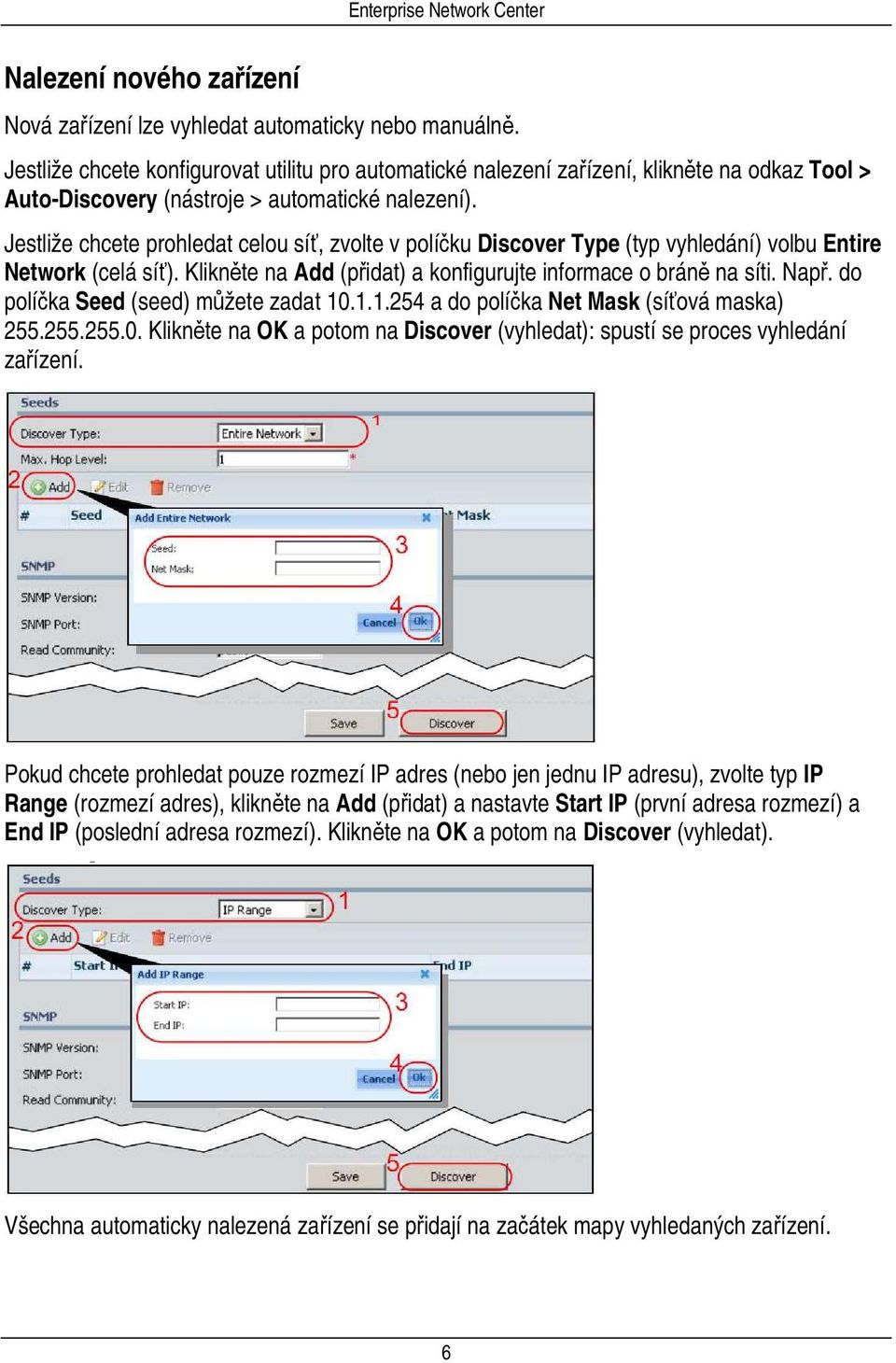

8 Nalezení nového zařízení Nová zařízení lze vyhledat automaticky nebo manuálně. Jestliže chcete konfigurovat utilitu pro automatické nalezení zařízení, klikněte na odkaz Tool > Auto-Discovery (nástroje > automatické nalezení). Jestliže chcete prohledat celou síť, zvolte v políčku Discover Type (typ vyhledání) volbu Entire Network (celá síť). Klikněte na Add (přidat) a konfigurujte informace o bráně na síti. Např. do políčka Seed (seed) můžete zadat a do políčka Net Mask (síťová maska) Klikněte na OK a potom na Discover (vyhledat): spustí se proces vyhledání zařízení. Pokud chcete prohledat pouze rozmezí IP adres (nebo jen jednu IP adresu), zvolte typ IP Range (rozmezí adres), klikněte na Add (přidat) a nastavte Start IP (první adresa rozmezí) a End IP (poslední adresa rozmezí). Klikněte na OK a potom na Discover (vyhledat). Všechna automaticky nalezená zařízení se přidají na začátek mapy vyhledaných zařízení. 6

Jestliže chcete prohledat celou síť, zvolte v políčku Discover Type (typ vyhledání) volbu Entire Network (celá síť). Klikněte na Add (přidat) a konfigurujte informace o bráně na síti. Např.

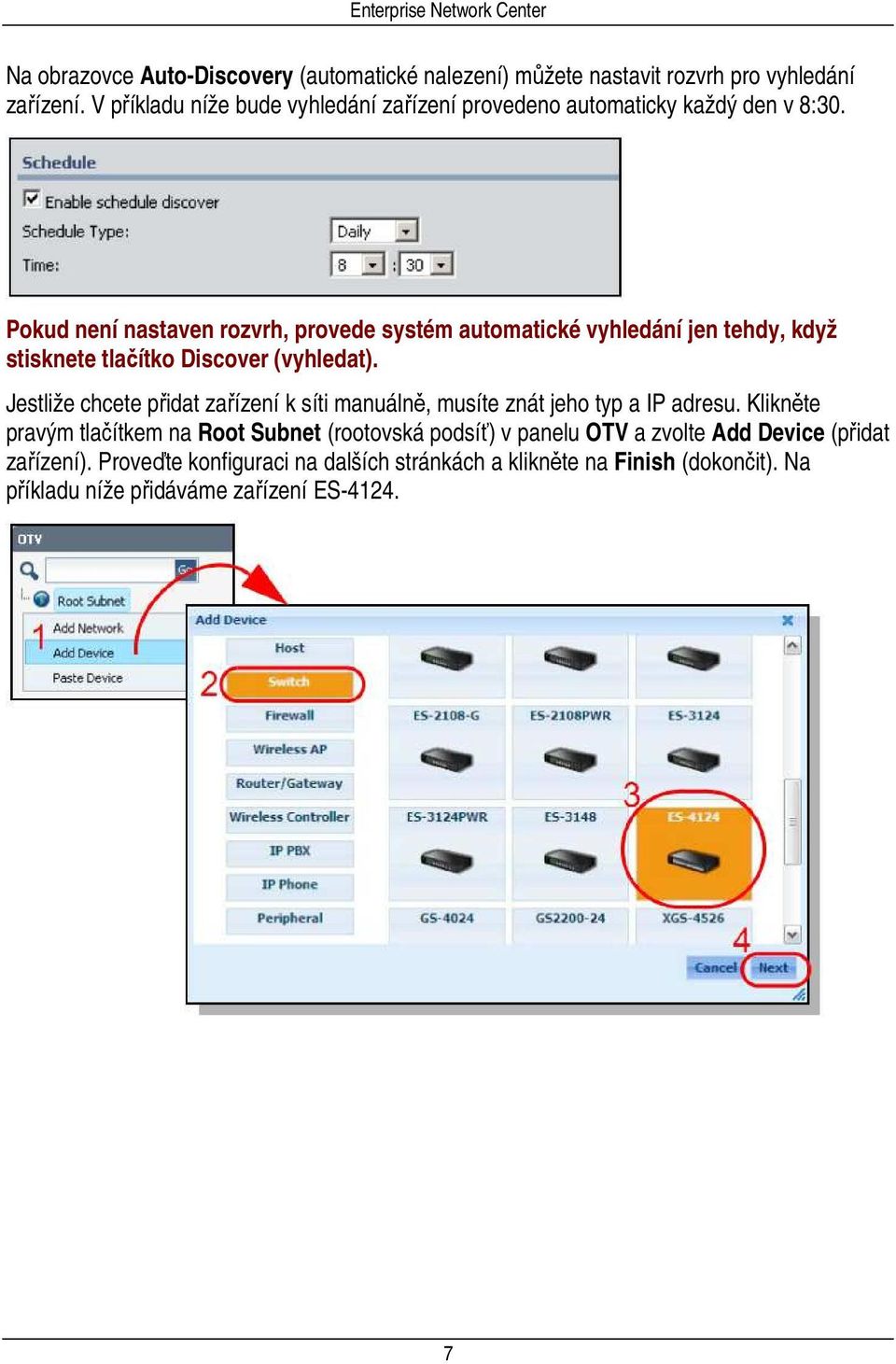

9 Na obrazovce Auto-Discovery (automatické nalezení) můžete nastavit rozvrh pro vyhledání zařízení. V příkladu níže bude vyhledání zařízení provedeno automaticky každý den v 8:30. Pokud není nastaven rozvrh, provede systém automatické vyhledání jen tehdy, když stisknete tlačítko Discover (vyhledat). Jestliže chcete přidat zařízení k síti manuálně, musíte znát jeho typ a IP adresu. Klikněte pravým tlačítkem na Root Subnet (rootovská podsíť) v panelu OTV a zvolte Add Device (přidat zařízení). Proveďte konfiguraci na dalších stránkách a klikněte na Finish (dokončit). Na příkladu níže přidáváme zařízení ES

Pokud není nastaven rozvrh, provede systém automatické vyhledání jen tehdy, když stisknete tlačítko Discover (vyhledat).

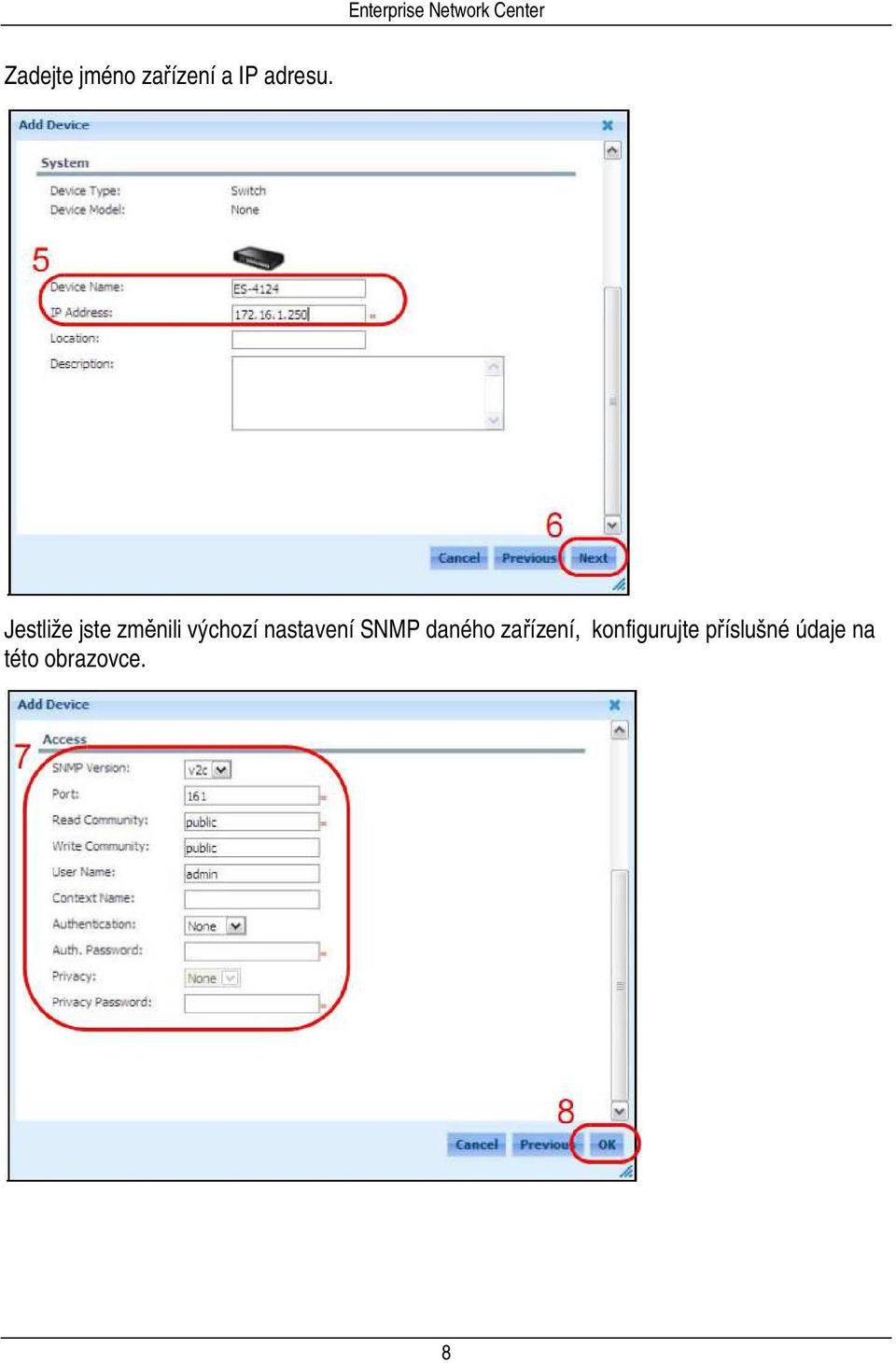

10 Zadejte jméno zařízení a IP adresu. Jestliže jste změnili výchozí nastavení SNMP daného zařízení, konfigurujte příslušné údaje na této obrazovce. 8

11 Registrace zařízení řady NWA1300N Od verze 1.2 podporuje ENC registraci zařízení řady NWA1300-N pro účely hotelové správy. Níže uvádíme tři doporučované metody registrace: 1 Nastavte volbu 224 na serveru DHCP pro předání IP adresy zařízení NWA1300-N. Potom se zařízení mohou aktivně registrovat u ENC. 2 Jestliže nemáte server DHCP nebo chcete zařízením NWA1300-N přiřadit statickou IP adresu, můžete provést manuální registraci s využitím MAC adres zařízení a čísla hotelového pokoje. 3 Jestliže váš server DHCP nepodporuje volbu 224, můžete zařízení registrovat automaticky tak, že využijete utilitu Auto-Discovery (automatické nalezení), která je součástí ENC. Podrobnější informace naleznete v Uživatelské příručce. Zobrazení síťové mapy Kliknutím na ikonu Map (mapa) vedle panelu OTV zobrazíte zařízení, která jsou přidaná k síti. Jak vypnout automatické spouštění ENC Pokud nechcete, aby se ENC spouštěl automaticky při startu Windows, postupujte takto. Klikněte na Start > Control Panel > Administrative Tools > Services (Start > Ovládací panely > Nástroje pro správu > Služby) (ve Windows XP). Klikněte dvojitě na ZyXEL Enterprise Network Center a zvolte Disable (vypnout) v políčku Startup Type (typ spuštění). Klikněte na Apply (použít). Nabídkové položky ENC Přístup k nabídkám získáte tak, že zvolíte spravované zařízení ZyXEL a potom kliknete na odpovídající nabídku. Podrobnosti naleznete v Uživatelské příručce. Některé konfigurační nabídky jsou také dostupné po kliknutí pravým tlačítkem na zařízení v panelu OTV. 9

2 Jestliže nemáte server DHCP nebo chcete zařízením NWA1300-N přiřadit statickou IP adresu, můžete provést manuální registraci s využitím MAC adres zařízení a čísla hotelového pokoje.

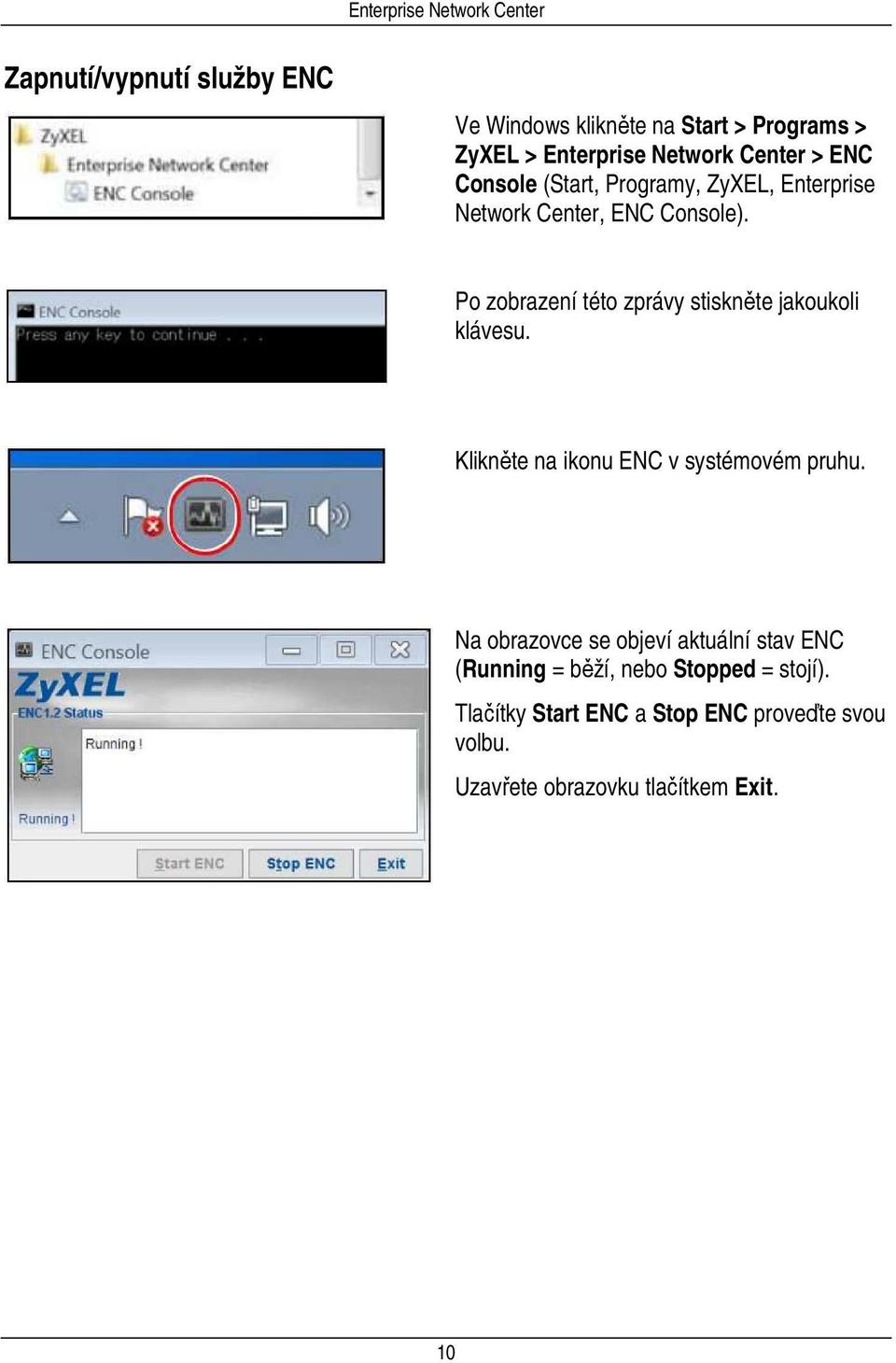

12 Zapnutí/vypnutí služby ENC Ve Windows klikněte na Start > Programs > ZyXEL > Enterprise Network Center > ENC Console (Start, Programy, ZyXEL, Enterprise Network Center, ENC Console). Po zobrazení této zprávy stiskněte jakoukoli klávesu. Klikněte na ikonu ENC v systémovém pruhu. Na obrazovce se objeví aktuální stav ENC (Running = běží, nebo Stopped = stojí). Tlačítky Start ENC a Stop ENC proveďte svou volbu. Uzavřete obrazovku tlačítkem Exit. 10

Po zobrazení této zprávy stiskněte jakoukoli klávesu. Klikněte na ikonu ENC v systémovém pruhu.

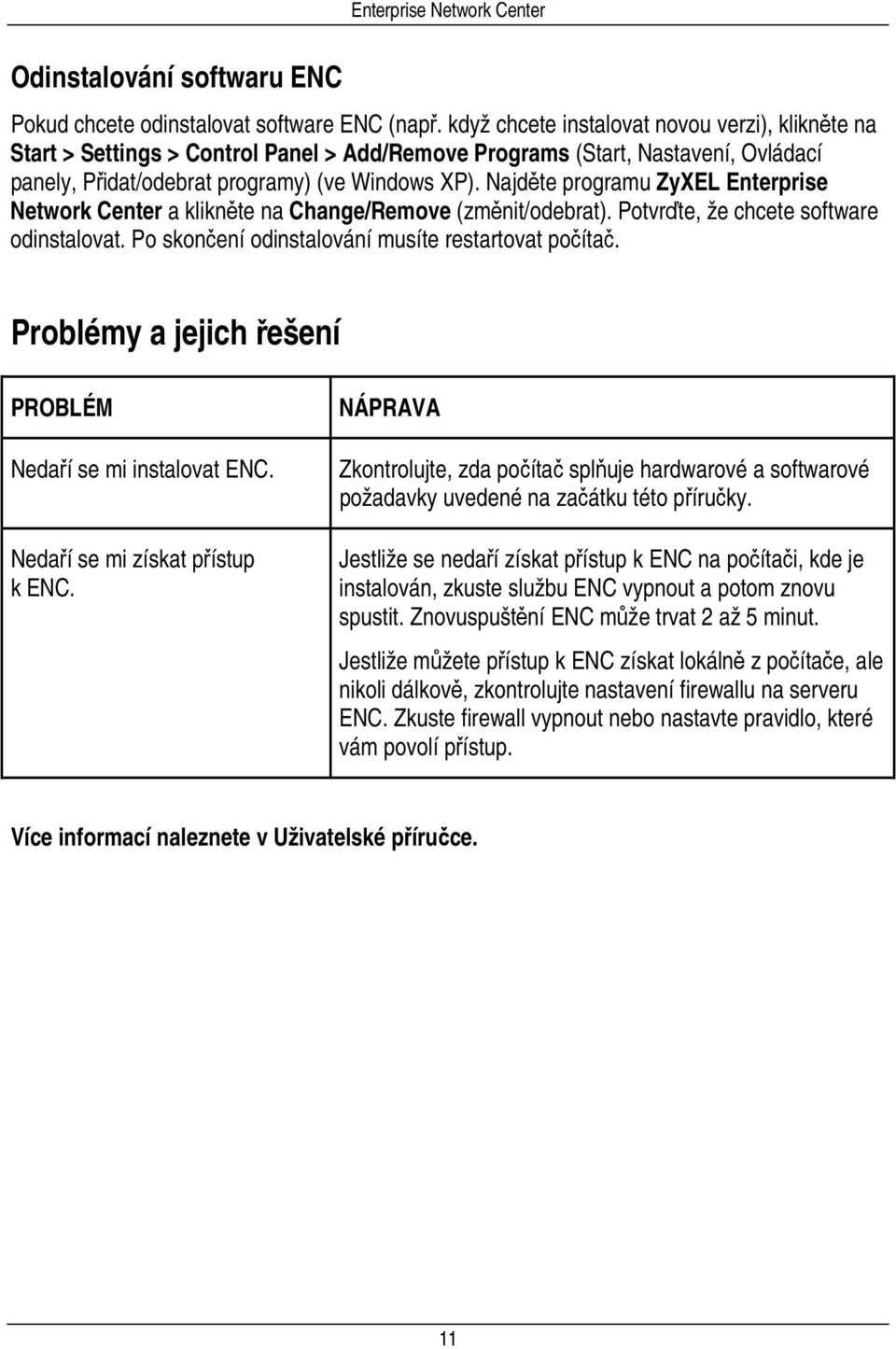

13 Odinstalování softwaru ENC Pokud chcete odinstalovat software ENC (např. když chcete instalovat novou verzi), klikněte na Start > Settings > Control Panel > Add/Remove Programs (Start, Nastavení, Ovládací panely, Přidat/odebrat programy) (ve Windows XP). Najděte programu ZyXEL Enterprise Network Center a klikněte na Change/Remove (změnit/odebrat). Potvrďte, že chcete software odinstalovat. Po skončení odinstalování musíte restartovat počítač. Problémy a jejich řešení PROBLÉM Nedaří se mi instalovat ENC. Nedaří se mi získat přístup k ENC. NÁPRAVA Zkontrolujte, zda počítač splňuje hardwarové a softwarové požadavky uvedené na začátku této příručky. Jestliže se nedaří získat přístup k ENC na počítači, kde je instalován, zkuste službu ENC vypnout a potom znovu spustit. Znovuspuštění ENC může trvat 2 až 5 minut. Jestliže můžete přístup k ENC získat lokálně z počítače, ale nikoli dálkově, zkontrolujte nastavení firewallu na serveru ENC. Zkuste firewall vypnout nebo nastavte pravidlo, které vám povolí přístup. Více informací naleznete v Uživatelské příručce. 11

Najděte programu ZyXEL Enterprise Network Center a klikněte na Change/Remove (změnit/odebrat). Potvrďte, že chcete software odinstalovat. Po skončení odinstalování musíte restartovat počítač.
