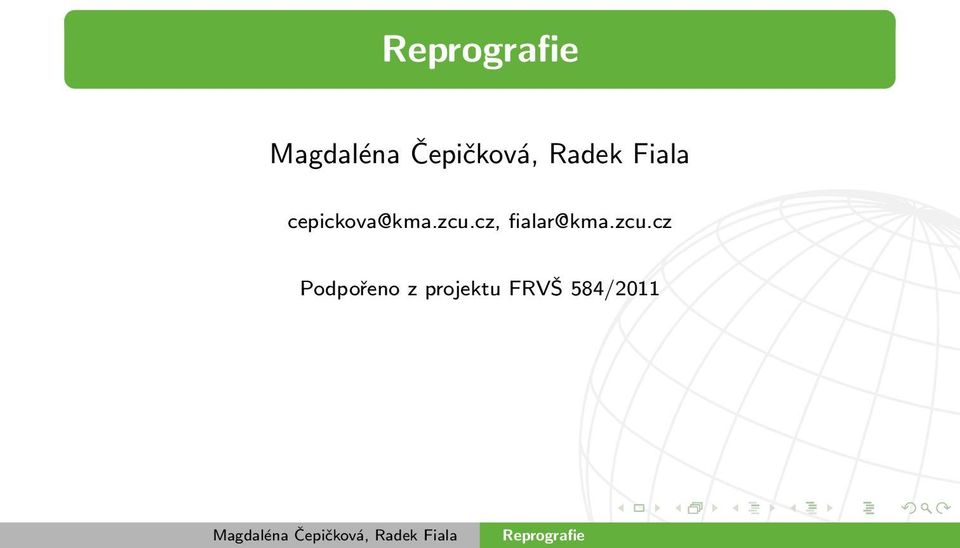

1 Podpořeno z projektu FRVŠ 584/2011

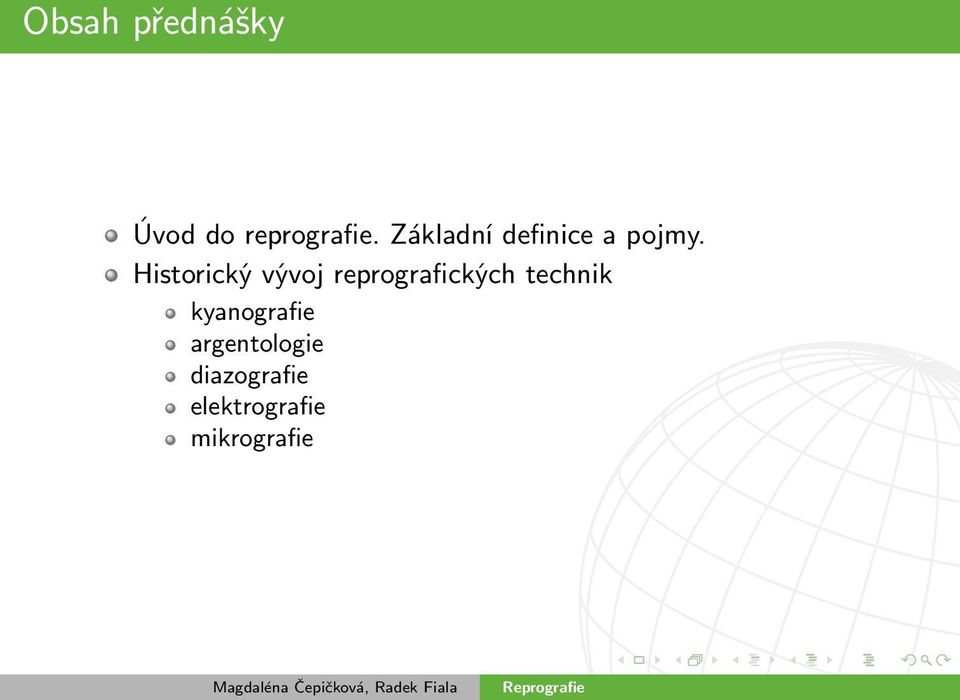

2 Obsah přednášky Úvod do reprografie. Základní definice a pojmy. Historický vývoj reprografických technik kyanografie argentologie diazografie elektrografie mikrografie

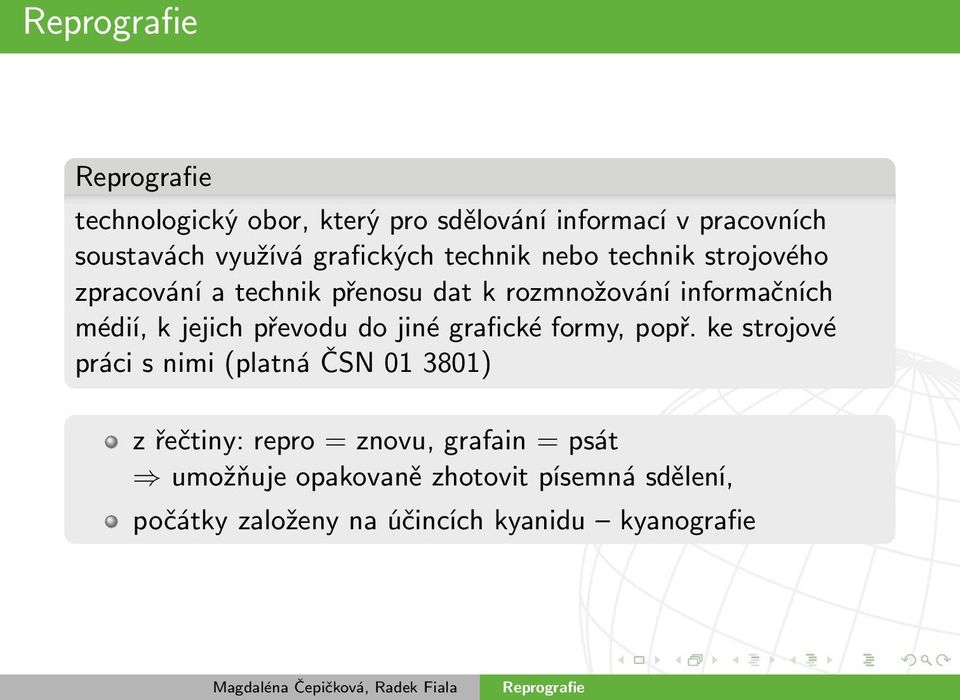

3 technologický obor, který pro sdělování informací v pracovních soustavách využívá grafických technik nebo technik strojového zpracování a technik přenosu dat k rozmnožování informačních médií, k jejich převodu do jiné grafické formy, popř. ke strojové práci s nimi (platná ČSN ) z řečtiny: repro = znovu, grafain = psát umožňuje opakovaně zhotovit písemná sdělení, počátky založeny na účincích kyanidu kyanografie

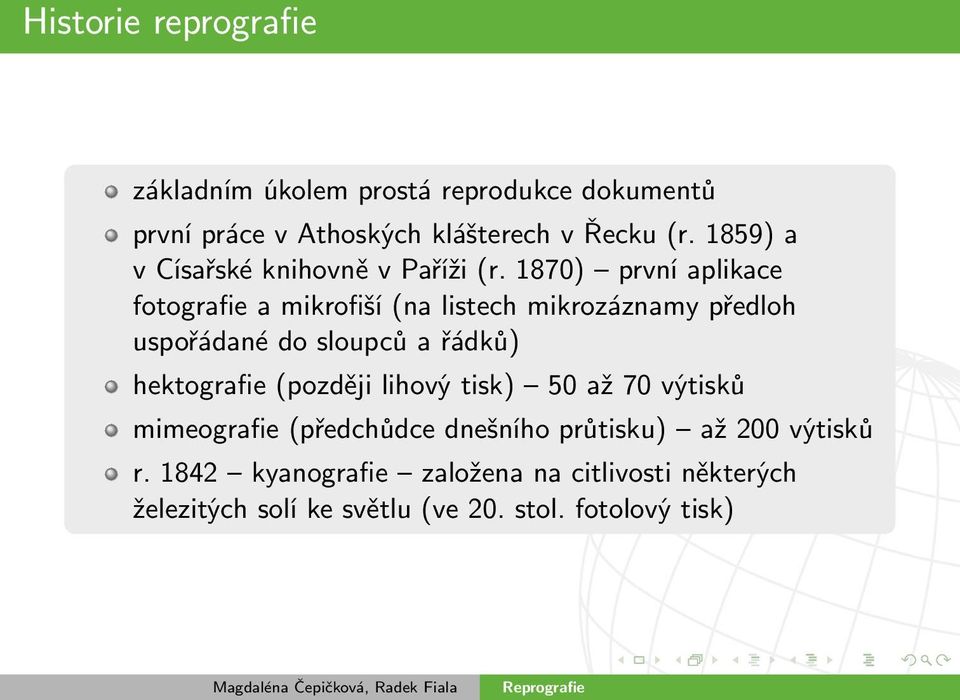

4 Historie reprografie základním úkolem prostá reprodukce dokumentů první práce v Athoských klášterech v Řecku (r. 1859) a v Císařské knihovně v Paříži (r. 1870) první aplikace fotografie a mikrofiší (na listech mikrozáznamy předloh uspořádané do sloupců a řádků) hektografie (později lihový tisk) 50 až 70 výtisků mimeografie (předchůdce dnešního průtisku) až 200 výtisků r kyanografie založena na citlivosti některých železitých solí ke světlu (ve 20. stol. fotolový tisk)

1870) první aplikace fotografie a mikrofiší (na listech mikrozáznamy předloh uspořádané do sloupců a řádků) hektografie

5 Historie reprografie pokračování r mikrozáznamy (mikrofiše) formát mm, René Dagron (Francie) kolem r vznik diazografie založena na citlivosti diazionových solí ke světlu (rozvoj zejména po 2. světové válce a je užívána dodnes) r mikrozáznamy, mikrofilmy, mikrofiše, svitkový film 16 mm (firma Kodak) r elektrografie (přímá elektrografie, xerografie) rozvoj zejména po r a dnes je nejpoužívanější technikou po r termografie

světové válce a je užívána dodnes) r. 1930 mikrozáznamy, mikrofilmy, mikrofiše, svitkový film 16 mm (firma Kodak) r.

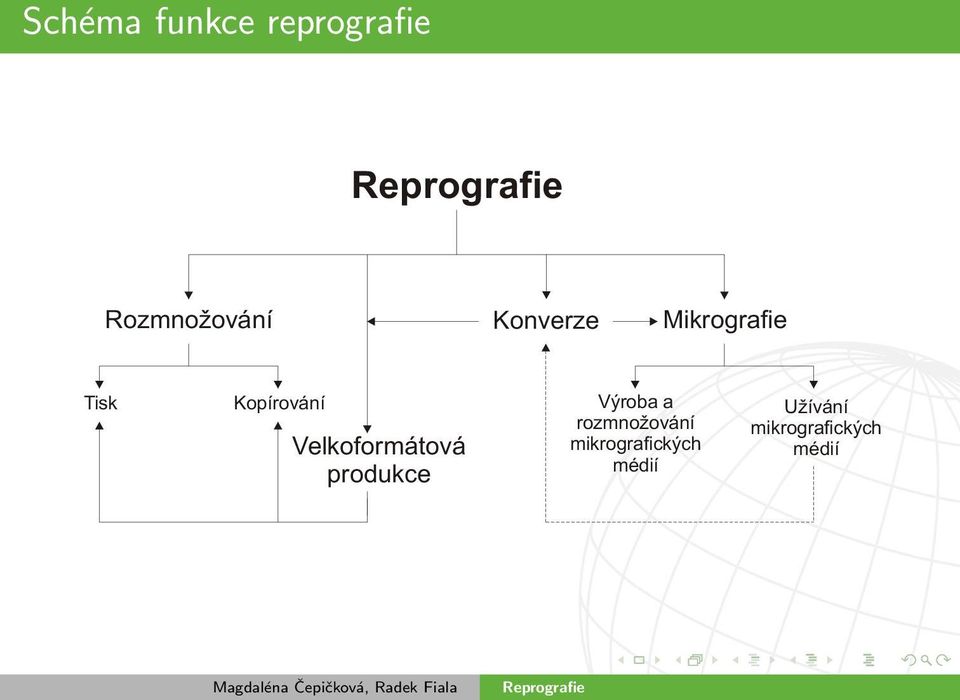

6 Schéma funkce reprografie Rozmnožování Konverze Mikrografie Tisk Kopírování Velkoformátová produkce Výroba a rozmnožování mikrografických médií Užívání mikrografických médií

7 Kyanografie (blueprint) nejstarší reprografická technika kopírování založena na poznání citlivosti trojmocných solí železa ke světlu negativní kopírovací postup soukopie dvou či více předloh postupným kopírováním na kyanografickou vrstvu

železa ke světlu negativní kopírovací postup soukopie dvou

8 Kyanografie princip použita vrstva, obsahující chlorid železitý FeCl 3, který se působením UV záření rozkládá na chlorid železnatý FeCl 2 podle rovnice: 2FeCl 3 + světlo = 2FeCl 2 + Cl 2 vyvolání obrazu reakce chloridu železnatého s ferrikyanidem draselným na osvětlených místech kopie vzniká ve vodě nerozpustný ferrikyanid železnatý (tzv. Thurnbullova modř) vznik modři podle rovnice: 3FeCl 3 + 2K 3 Fe(CN) 6 = Fe 3 [Fe(CN) 6 ] } {{ } 2 +6KCl Thurnbullova modř

železnatého s ferrikyanidem draselným na osvětlených místech kopie vzniká ve vodě nerozpustný ferrikyanid železnatý

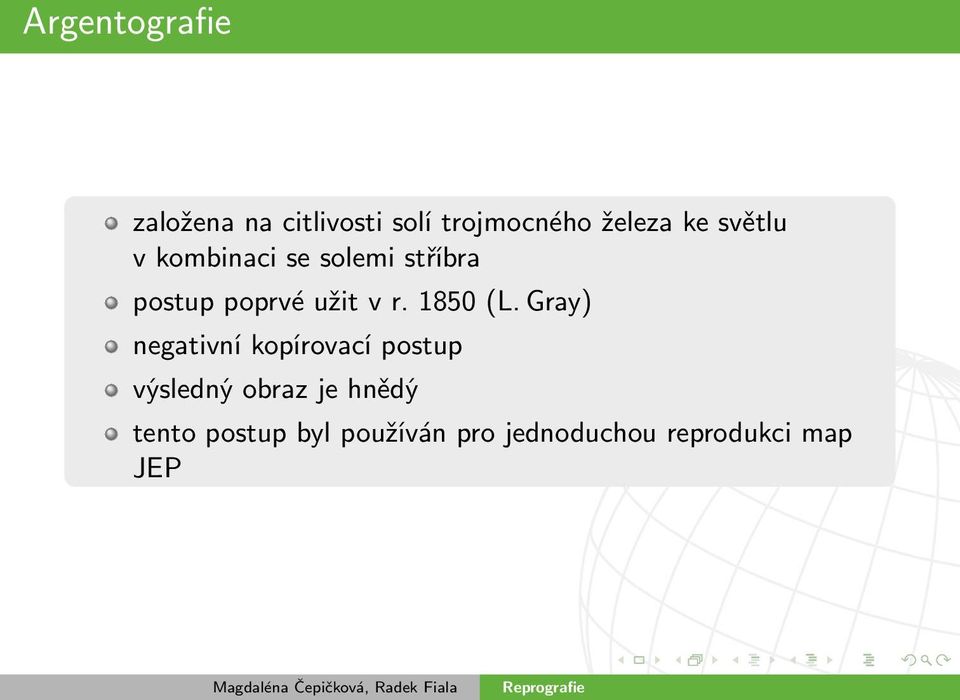

9 Argentografie založena na citlivosti solí trojmocného železa ke světlu v kombinaci se solemi stříbra postup poprvé užit v r (L. Gray) negativní kopírovací postup výsledný obraz je hnědý tento postup byl používán pro jednoduchou reprodukci map JEP

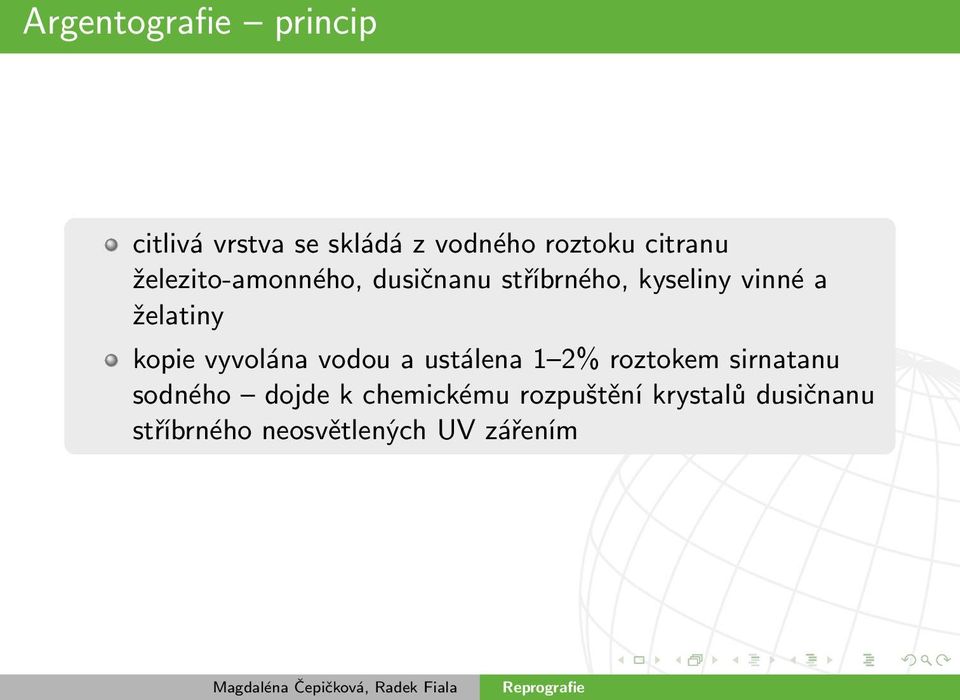

10 Argentografie princip citlivá vrstva se skládá z vodného roztoku citranu železito-amonného, dusičnanu stříbrného, kyseliny vinné a želatiny kopie vyvolána vodou a ustálena 1 2% roztokem sirnatanu sodného dojde k chemickému rozpuštění krystalů dusičnanu stříbrného neosvětlených UV zářením

želatiny kopie vyvolána vodou a ustálena 1 2% roztokem sirnatanu

11 Diazografie (whiteprint) nejrozšířenější reprografická kopírovací technika použití na papír, plastovou fóli (příp. rycí vrstvy na plastové fólii) proces přímopozitivní diazografický papír: barevný tón kopie: černý, modrý, červeno-fialový, žluto-hnědý způsob vyvolání: suchý (kopulenta je obsažena přímo v diazografické vrstvě), kapalinový (použití kapalné vývojky obsahující kopulentu a alkálii) formáty: řada A nebo role o šířce mm a délce m

červeno-fialový, žluto-hnědý způsob vyvolání: suchý (kopulenta je obsažena přímo v diazografické vrstvě),

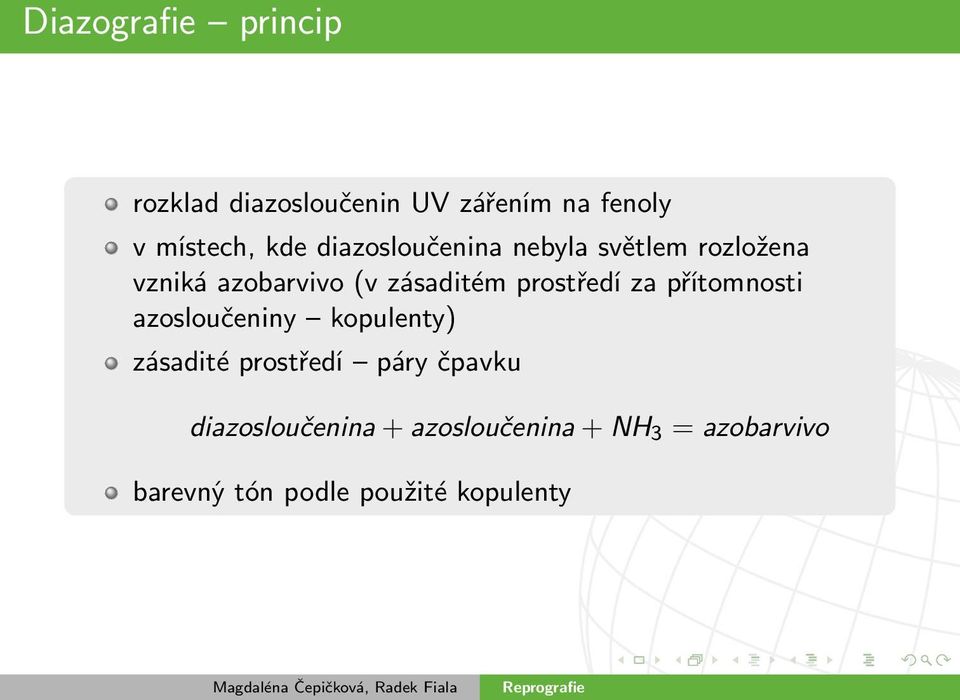

12 Diazografie princip rozklad diazosloučenin UV zářením na fenoly v místech, kde diazosloučenina nebyla světlem rozložena vzniká azobarvivo (v zásaditém prostředí za přítomnosti azosloučeniny kopulenty) zásadité prostředí páry čpavku diazosloučenina + azosloučenina + NH 3 = azobarvivo barevný tón podle použité kopulenty

prostředí za přítomnosti azosloučeniny kopulenty) zásadité prostředí páry

13 Termografie využití vrstev, které účinkem infračerveného záření mění své chemické a fyzikální vlastnosti a vytvářejí barviva obvykle na vzduchu nestálé velmi nízká rozlišovací schopnost

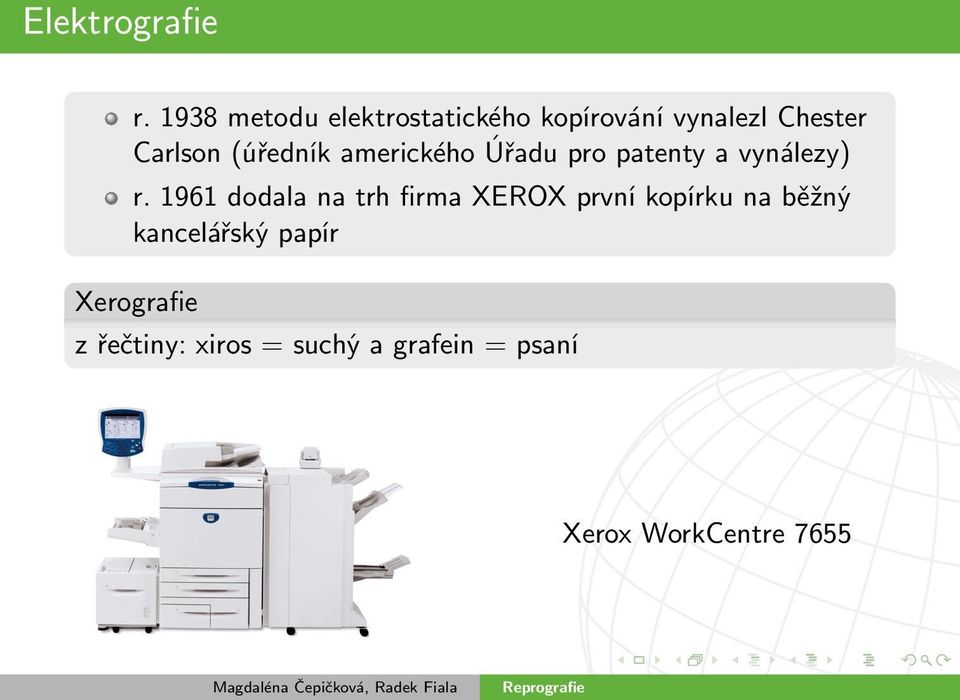

14 Elektrografie r metodu elektrostatického kopírování vynalezl Chester Carlson (úředník amerického Úřadu pro patenty a vynálezy) r dodala na trh firma XEROX první kopírku na běžný kancelářský papír Xerografie z řečtiny: xiros = suchý a grafein = psaní Xerox WorkCentre 7655

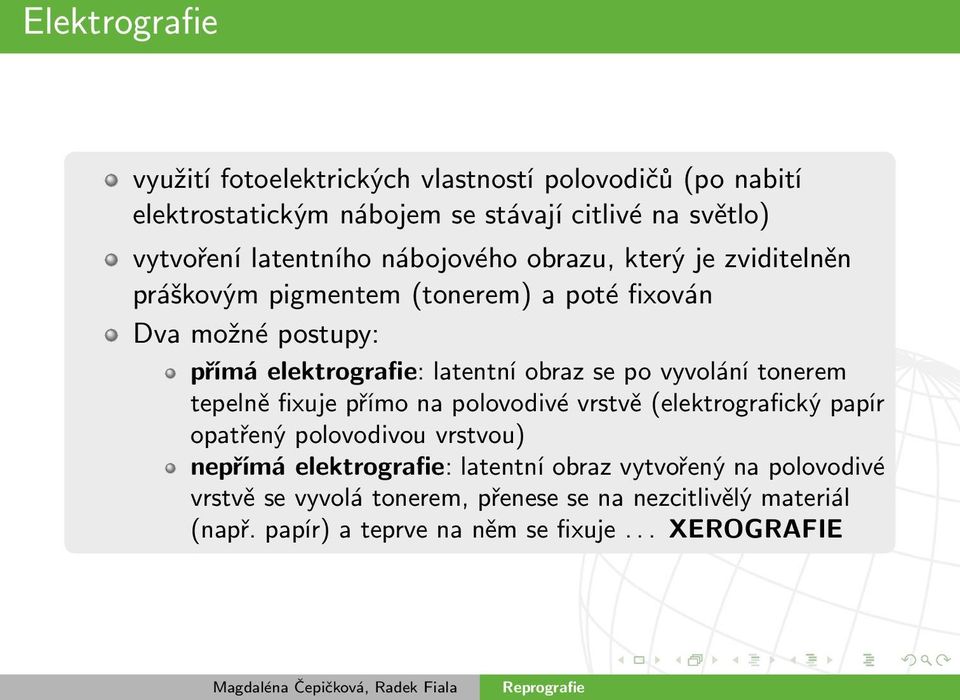

15 Elektrografie využití fotoelektrických vlastností polovodičů (po nabití elektrostatickým nábojem se stávají citlivé na světlo) vytvoření latentního nábojového obrazu, který je zviditelněn práškovým pigmentem (tonerem) a poté fixován Dva možné postupy: přímá elektrografie: latentní obraz se po vyvolání tonerem tepelně fixuje přímo na polovodivé vrstvě (elektrografický papír opatřený polovodivou vrstvou) nepřímá elektrografie: latentní obraz vytvořený na polovodivé vrstvě se vyvolá tonerem, přenese se na nezcitlivělý materiál (např. papír) a teprve na něm se fixuje... XEROGRAFIE

obraz se po vyvolání tonerem tepelně fixuje přímo na polovodivé vrstvě (elektrografický papír opatřený polovodivou vrstvou) nepřímá

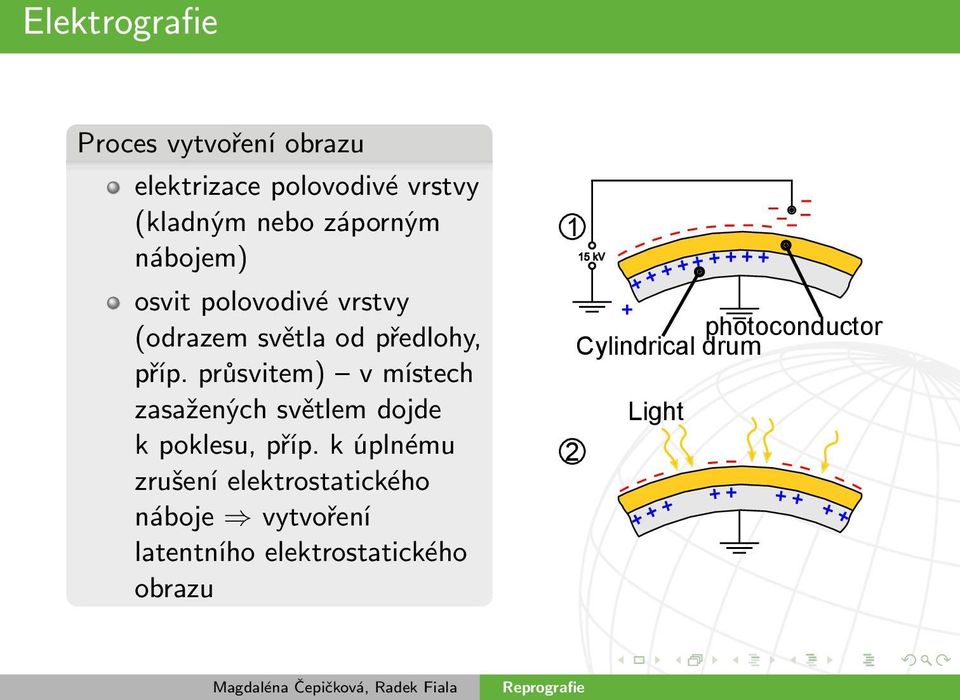

16 Elektrografie Proces vytvoření obrazu elektrizace polovodivé vrstvy (kladným nebo záporným nábojem) osvit polovodivé vrstvy (odrazem světla od předlohy, příp. průsvitem) v místech zasažených světlem dojde k poklesu, příp. k úplnému zrušení elektrostatického náboje vytvoření latentního elektrostatického obrazu kv photoconductor Cylindrical drum Light

průsvitem) v místech zasažených světlem dojde k poklesu, příp.

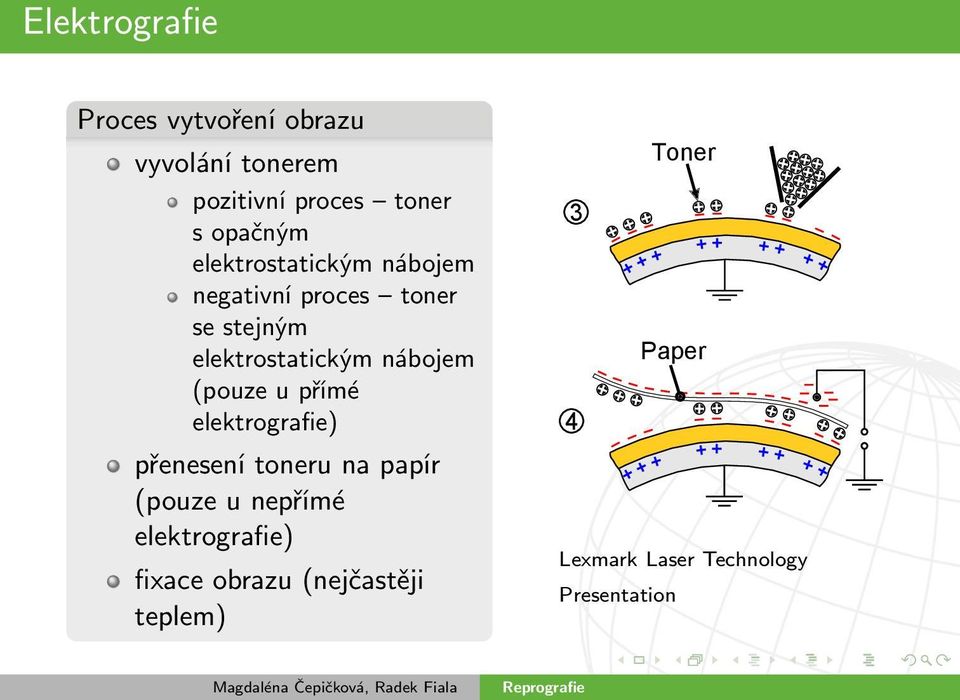

17 Elektrografie Proces vytvoření obrazu vyvolání tonerem pozitivní proces toner s opačným elektrostatickým nábojem negativní proces toner se stejným elektrostatickým nábojem (pouze u přímé elektrografie) přenesení toneru na papír (pouze u nepřímé elektrografie) fixace obrazu (nejčastěji teplem) Toner 3 Paper 4 Lexmark Laser Technology Presentation

nábojem (pouze u přímé elektrografie) přenesení toneru na papír (pouze u nepřímé

18 Elektrografie Jednobarevné xerografické přístroje malé (sekretářské): kopií/měsíc, formát papíru A4, A3 střední: kopií/měsíc, zoom velké: kopií/měsíc (50 90 kopií/min) vysokokapacitní: přes kopií/měsíc velkoformátové: kopie předloh až do formátu A0 (někdy i větších) Canon ImageRUNNER 7105 až 105 stran/min

kopií/měsíc (50 90 kopií/min) vysokokapacitní: přes 100 000 kopií/měsíc

19 Elektrografie Barevné xerografické přístroje především ve formátech A4 nebo A3 pracují na principu tří- nebo čtyřbarvotisku (tzn. 3 nebo 4 polovodivé válce) v současnosti převládají digitální kopírky Canon CLC 4040 až 40 str./min

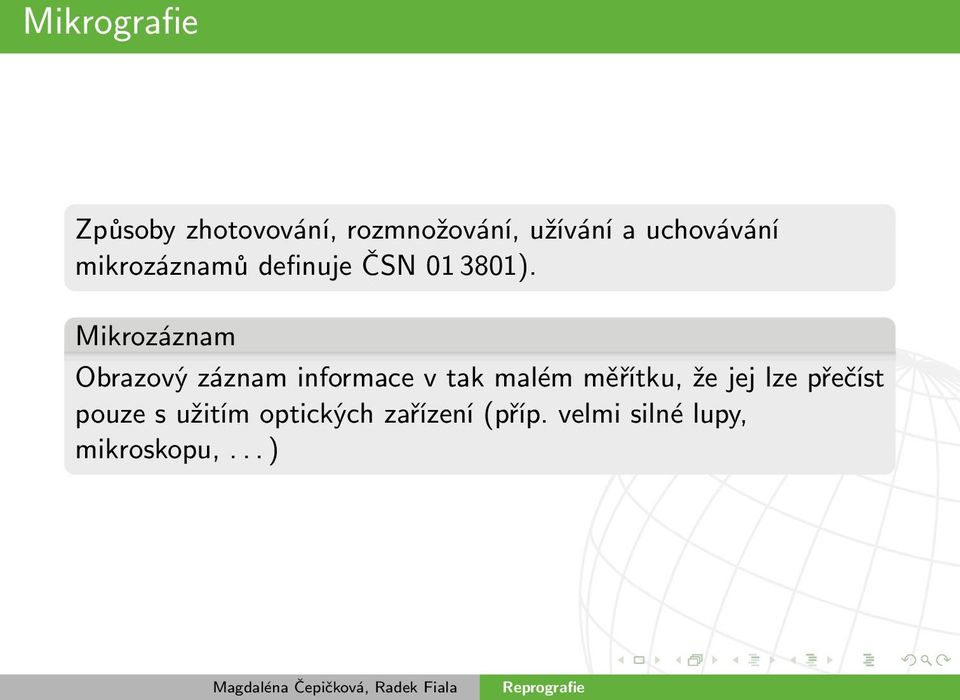

20 Mikrografie Způsoby zhotovování, rozmnožování, užívání a uchovávání mikrozáznamů definuje ČSN ). Mikrozáznam Obrazový záznam informace v tak malém měřítku, že jej lze přečíst pouze s užitím optických zařízení (příp. velmi silné lupy, mikroskopu,... )

Mikrozáznam Obrazový záznam informace v tak malém měřítku, že

21 Mikrografie Nosič mikrozáznamu mikrofilm mikrofilmový proužek mikrofiš mikroštítek kapsová mikrokarta

22 Mikrografie Uplatnění mikrografie pro dlouhodobé uchování informací ve státní správě, knihovnictví, dokumentace (KN), Výhody: malé nároky na archivní prostory Nevýhody: v minulosti problémy aktualizace mikrozáznamů CIM Computer Input Microfilm COM Computer Output Microfilm

23 Mikrografie Mikrografický systém Řada účelně na sebe navazujících přístrojů: mikrografická kamera (pořízení mikrozáznamů) vyvolávácí automaty (fotochemické zpracování mikrozáznamů) čtecí, čtecí zvětšovací a kopírovací přístroje montážní přístroje vyhledávácí přístroje a zařízení pro ukládání mikrografických médií

24 Mikrografie mikrografická média Mikrofilm (MR) svitkový film s mikrozáznamy šířka: 16 mm (MR-16), 35 mm (MR-35), 70 mm nebo 105 mm obraz může být negativní či pozitivní Mikrofilmový proužek (MO) mikrofilm o šířce 16 mm nebo 35 mm a délce 230 mm

25 Mikrografie mikrografická média Mikrofiš (MF) listový film s mikrozáznamy, uspořádanými do řádků a sloupců formát A6 ( mm) při zmenšení větším než 90 tzv. ultrafiš sloupce označeny arabskými číslicemi, řádky velkými písmeny (řádka A je vyhrazena pro titulkové pole)

26 Mikrografie mikrografická média Mikroštítek děrný štítek na kvalitním kartonu určen pro spojení s mikrofilmem (16 nebo 35 mm)

27 Mikrografie mikrografická média Kapsová mikrokarta karton formátu A6 s kapsami pro vložení mikrofilmového proužku typy: D 5-16, D 3-16/1-35, D 2-35/1-16, D 2-35 především pro ukládání a archivaci mikrofilmových proužků

28 Mikrografie mikrografická média Symboly na mikrografických médiích

29 Mikrografie technologie snímkování SIMPLEX DUPLEX SIMPLEX půlený DUO

30 Mikrografie mikrografické kamery pro pořizování mikrozáznamů na svitkový nebo plochý film kroková mikrofilmová kamera průběžná mikrofilmová kamera mikrofišová kamera

31 Mikrografie mikrografické kamery Krokové mikrofilmové kamery mikrozáznamy na svitkový film předloha i film v klidu, po expozici je převinut mikrofilm o stanovenou rozteč snímkování typu simplex, simplex půlený, duo modernější umožňují i vyvolání mikrofilmu, příp. zpětné zvětšní mikrosnímku maloformátové kamery do formátu A3 velkoformátové kamery do formátu A0... užívají se pro mikrofilmování map a plánů

32 Mikrografie mikrografické kamery Zeiss Dokumator DA-5

33 Mikrografie mikrografické kamery Průběžné mikrofilmové kamery pro snímání předloh A4 předlohy nakládány automaticky, při expozici je film i předloha ve vzájemně závislém pohybu snímkování typu simplex nebo duplex v geodézii se neuplatňují (např. v bankovnictví) Mikrofišové kamery speciální krokové kamery pro snímkování v řádcích a sloupcích užíván plochý film formátu A6

34 Mikrografie Vyvolávací automaty (v ČR výrobce Meopta Přerov) Kopírovací přístroje (vyhotovení kopie s převráceným tónovým rozsahem) Čtecí a zvětšovací přístroje Microfilm.Microfiche Tutorial.wmv

35 Literatura Mikšovský, M: Kartografická polygrafie a reprografie 10. Vydavatelství ČVUT. Praha,
