Laboratorní napájecí zdroj LSP-1403 Obj. č.:

Transkript

1 Laboratorní napájecí zdroj LSP-1403 Obj. č.: Obsah Strana 1. Úvod Účel použití laboratorního napájecího zdroje a jeho základní funkce Bezpečnostní předpisy Součásti laboratorního napájecího zdroje... 6 Přední strana napájecího zdroje... 6 Zadní strana napájecího zdroje Rozsah dodávky Uvedení laboratorního napájecího zdroje do provozu Umístění laboratorního napájecího zdroje Připojení laboratorního napájecího zdroje k síti, jeho zapnutí a vypnutí Počáteční zobrazení na displeji přístroje Nastavení hodnoty maximálního výstupního napětí (UVL) Nastavení výstupního napětí a omezovacího proudu Připojení elektrických spotřebičů k napájecímu zdroji a) Standardní připojení elektrických spotřebičů, normální provozní režim Master b) Provozní režim laboratorního napájecího zdroje Master Slave c) Provozní režim laboratorního napájecího zdroje s kompenzací výstupního napětí Případné závady a jejich odstranění Čištění a údržba laboratorního napájecího zdroje Technické údaje

2 1. Úvod Vážení zákazníci, děkujeme Vám za Vaši důvěru a za Vaše rozhodnutí zakoupit výrobek naší firmy. Jsme přesvědčeni, že tento napájecí zdroj splní Vaše očekávání a bude Vám k užitku. Voltcraft - Tento název představuje nadprůměrně kvalitní výrobky z oblasti měřící techniky, z oblasti síťové techniky (napájecí zdroje), jakož i z oblasti techniky nabíjení akumulátorů, které se vyznačují neobvyklou výkonností a které jsou stále vylepšovány. Ať již budete pouhými kutily či profesionály, vždy naleznete ve výrobcích firmy (značky) Voltcraft optimální řešení. Konstrukce tohoto napájecího zdroje odpovídá evropským normám EN 61558, EN a EN Přístroj byl přezkoušen na elektromagnetickou slučitelnost a splňuje tak požadavky platných evropských a národních směrnic. U výrobku byla doložena shoda s příslušnými normami a směrnicemi, odpovídající prohlášení a doklady jsou uloženy u výrobce. Abyste přístroj uchovali v dobrém stavu a zajistili jeho bezpečný provoz, je třeba, abyste si tento návod k obsluze přečetli a dodržovali všechny pokyny a bezpečnostní předpisy, které jsou v tomto návodu k obsluze uvedeny. Ponechte si proto tento návod k obsluze, abyste si jej mohli znovu kdykoliv přečíst! Tento návod k obsluze je součástí výrobku. Obsahuje důležité pokyny k uvedení přístroje do provozu a k jeho obsluze. Jestliže výrobek předáte nebo prodáte jiným osobám, dbejte na to, abyste jim odevzdali i tento návod k obsluze. 2. Účel použití laboratorního napájecího zdroje a jeho základní funkce Tento spínaný laboratorní napájecí zdroj byl zkonstruován v ochranné třídě 1 a lze jej napájet pouze ze síťových zásuvek se střídavým napětím 100 až 240 V (50 až 60 Hz), které jsou vybaveny ochranným kontaktem a uzemněním (kolíkem s připojeným uzemněním). Obyčejné spínané síťové napájecí zdroje pracují s přerušovaným průběhem síťového napětí a tímto vytvářejí široké spektrum vyšších harmonických, které se vracejí zpět do sítě a mohou z tohoto důvodu způsobit rušení ostatních do sítě připojených přístrojů (elektrických spotřebičů). K potlačení těchto vyšších harmonických je do tohoto laboratorního síťového napájecího zdroje zabudováno takzvané zapojení PFC (Power Factor Correction = korekce účiníku cosϕ), které zaručuje stabilní výstupní napětí a vysokou účinnost. Tento laboratorní napájecí zdroj slouží k napájení nízkonapěťových elektrických spotřebičů stejnosměrným napětím 0 V až 36 V s plynulým nastavením hodnoty výstupního napětí (omezení napětí) včetně plynulého nastavení maximální hodnoty výstupního proudu (omezení proudu) v rozsahu 0 A až 5 A. Na tomto přístroji můžete zvolit tři různé rozsahy výstupního napětí (RANGE) po stisknutí příslušného tlačítka na předním ovládacím panelu přístroje: 1) Rozsah 0 až 16 V s maximálním výstupním proudem 5 A. 2) Rozsah 0 až 27 V s maximálním výstupním proudem 3 A. 3) Rozsah 0 až 36 V s maximálním výstupním proudem 2,2 A. Na zadní straně laboratorního přístroje se nacházejí další zástrčkové svorky: a) Svorky k propojení více laboratorních napájecích zdrojů mezi sebou OUT a IN. Budete-li chtít zvýšit výstupní proud, můžete propojit paralelně výstupy napětí (zdířky) OUTPUT (přední strany přístrojů) nebo zástrčkové svorky O/P+ a O/P (zadní strany přístrojů) například tří až čtyř laboratorních napájecích zdrojů mezi sebou viz kapitola 9. Připojení elektrických spotřebičů k napájecímu zdroji a její odstavec Provozní režim laboratorního napájecího zdroje Master Slave. b) Svorky se speciální funkcí stabilizace (kompenzace) výstupního napětí RS+ a RS. Po propojení těchto svorek vhodnými kabely s elektrickým spotřebičem, který je připojen k hlavnímu výstupu na přední straně přístroje OUTPUT nebo ke svorkám O/P+ a O/P na zadní straně přístroje, vyrovnáte ztráty napětí (poklesy výstupního napětí), které bývají způsobeny vysokými proudy, které odebírá elektrický spotřebič. Výstupní napětí zůstane na elektrickém spotřebiči absolutně stabilní a bude nezávislé na zatížení laboratorního zdroje. Hodnota výstupního napětí bude vždy odpovídat hodnotě, kterou jste nastavili příslušným otočným regulátorem na laboratorním napájecím zdroji viz kapitola 9. Připojení elektrických spotřebičů k napájecímu zdroji a její odstavec c) Provozní režim laboratorního napájecího zdroje s kompenzací výstupního napětí. Nastavení hodnoty výstupního napětí a proudu se provádí pomocí dvou otočných regulátorů (knoflíků) VOLT. a CURR.. Zvolené hodnoty výstupního stejnosměrného napětí a omezovacího (maximálního) proudu odečtete na dvou přehledných displejích na předním ovládacím panelu laboratorního napájecího zdroje. Omezení proudu v režimu s konstantním výstupním proudem můžete na tomto přístroji nastavit bez zkratování zdířek příslušného výstupu. Chlazení tohoto přístroje zajišťuje cirkulace (proudění) okolního vzduchu. Tento laboratorní napájecí zdroj je dále vybaven ochranou proti přetížení a zkratu jakož i bezpečnostní funkcí jeho vypínání při jeho přehřátí. Možnost nastavení maximálního výstupního napětí (UVL = Upper Voltage Limit) chrání k laboratornímu napájecímu připojený elektrický spotřebič proti případnému přepětí. Jakmile se na výstupu přístroje objeví toto nastavené napětí, přístroj provede deaktivaci výstupu. Stisknutím tlačítka REVIEW můžete i při deaktivovaném výstupním napětí zkontrolovat nastavenou hodnotu výstupního stejnosměrného napětí a hodnotu omezení výstupního proudu (maximálního nastaveného proudu napájení elektrického spotřebiče). Ostatní funkce tohoto napájecího zdroje popisujeme podrobně v příslušných kapitolách tohoto návodu k obsluze. Jiný způsob používání tohoto laboratorního napájecího zdroje, než bylo uvedeno výše, by mohl vést k jeho poškození. Kromě jiného by toto mohlo být spojeno s nebezpečím vzniku zkratu, úrazu elektrickým proudem atd. Na výrobku nesmějí být prováděny žádné změny nebo přestavby (přepojování jeho vnitřního zapojení)! Elektrické spotřebiče, které mohou mít maximální příkon 80 W (VA), můžete k tomuto laboratornímu napájecímu zdroji připojit na jeho přední straně do zdířek OUTPUT (červená a černá zdířka k připojení kabelů s banánky o průměru 4 mm). Na zadní straně tohoto laboratorního napájecího zdroje se nacházejí zástrčkové svorky O/P+ a O/P, které jsou přímo propojeny s barevnými zdířkami OUTPUT na přední straně přístroje. Na tyto svorky je rovněž vyvedeno výstupní napětí a můžete jej také použít k připojení elektrických spotřebičů. Výstupy stejnosměrného napětí jsou galvanicky odděleny od napájecího síťového střídavého napětí. 3 4

3 3. Bezpečnostní předpisy Vzniknou-li škody nedodržením tohoto návodu k obsluze, zanikne nárok na záruku! Neručíme za následné škody, které by z toho vyplynuly. Neodpovídáme za věcné škody, úrazy osob, které byly způsobeny neodborným zacházením s přístrojem nebo nedodržováním bezpečnostních předpisů. V těchto případech zanikají rovněž jakékoliv nároky, které by jinak vyplývaly ze záruky laboratorního napájecího zdroje. Tento přístroj opustil výrobní závod v bezvadném technickém stavu. Abyste tento stav zachovali a zajistili bezpečné používání přístroje, dodržujte prosím všechny pokyny, které se nacházejí v tomto návodu k obsluze. Z bezpečnostních důvodů a důvodů registrace (CE) je zakázáno přístroj upravovat a/nebo pozměňovat (provádět změny v jeho vnitřním zapojení). Přístroj odpovídá ochranné třídě 1. Ochranný vodič (nulový vodič) nesmí být s ohledem na Vaši bezpečnost odpojen (přerušen) ani v síťovém vedení ani uvnitř přístroje. Dojde-li k přerušení této ochrany, může dojít v případě poruchy k ohrožení Vašeho života elektrickým proudem (síťové napětí na krytu přístroje). Dejte pozor na to, aby nedošlo k porušení nebo ke zničení izolace přístroje, k přístroji připojených kabelů a síťového kabelu. Přístroj nesmí být používán přímo k nabíjení akumulátorů. Přístroj není vybaven dlouhodobou ochranou vůči přetížení nebo zkratu na výstupu. Tento přístroj a jeho příslušenství nejsou dětské hračky a nepatří do rukou malých dětí! Nezapínejte tento laboratorní napájecí zdroj nikdy okamžité poté, co jste jej přenesli z chladného prostředí do prostředí teplého. Zkondenzovaná voda, která se přitom objeví jako orosení, by mohla tento laboratorní napájecí zdroj za určitých okolností zničit. Nechte přístroj vypnutý tak dlouho, dokud se jeho teplota nevyrovná s teplotou okolního vzduchu. Nepoužívejte tento přístroj v prostorách a vysokou vlhkostí vzduchu, se zvířeným prachem nebo tam, kde se vyskytují hořlavé plyny (výpary ředidel barev a laků jakož i jiných chemických rozpouštědel), silná elektromagnetická pole nebo silné vibrace Tento přístroj nelze používat k pokusům na lidech a zvířatech. Přístroj se za provozu zahřívá. Zajistěte dostatečné větrání. Větrací mřížky přístroje nesmějí být zakrývány. Zapnutý přístroj a k němu připojené spotřebiče musejí být po stálým dozorem. Při používání přístroje musíte mít naprosto suché ruce, boty a oděv. Přístroj ani podlaha nesmějí být vlhké (mokré). Při práci pod napětím je dovoleno používat pouze odpovídající nástroje a přístroje. Nepoužívejte nikdy k propojení přístroje s elektrickými spotřebiči holé kovové vodiče. Pokud se budete domnívat, že by se použití přístroje neobešlo bez nebezpečí, vypněte přístroj a zajistěte jej proti náhodnému použití (zapnutí). Vezměte na vědomí, že přístroj již nelze bezpečně používat tehdy, když: - přístroj vykazuje viditelná poškození, - přístroj nefunguje a - jestliže byl přístroj delší dobu uskladněn v nevhodných podmínkách nebo - byl vystaven těžkému namáhání při přepravě. Dodržujte bezpečnostní předpisy a pokyny, které jsou uvedeny v příslušných návodech k obsluze přístrojů (elektrických spotřebičů) a zařízení, které budete tímto zdrojem napájet. 4. Součásti laboratorního napájecího zdroje Přední strana napájecího zdroje 5 6

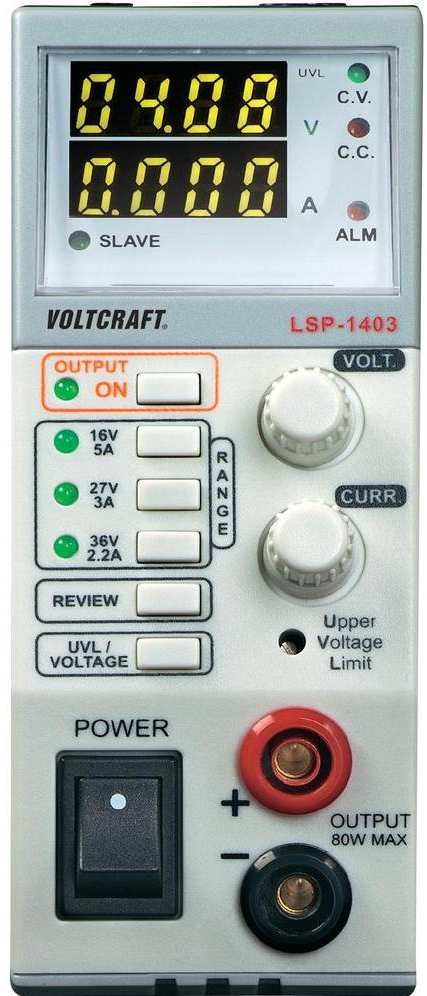

4 [1] Síťový spínač zapnutí a vypnutí přístroje I / O (POWER). [2] Tlačítko UVL / VOLTAGE : Aktivace funkce nastavení limitu maximálního výstupního napětí k ochraně elektrického spotřebiče před přepětím (Upper Voltage Limit). [3] Tlačítko REVIEW : Kontrola (zobrazení) nastavené hodnoty výstupního stejnosměrného napětí a hodnoty omezení výstupního proudu (maximálního nastaveného proudu napájení elektrického spotřebiče). [4] Tlačítka RANGE s kontrolkami: Nastavení rozsahu výstupního napětí 0 až 16 V s maximálním výstupním proudem 5 A. Nastavení rozsahu výstupního napětí 0 až 27 V s maximálním výstupním proudem 3 A. Nastavení rozsahu výstupního napětí 0 až 36 V s maximálním výstupním proudem 2,2 A. [5] Tlačítko OUTPUT ON s kontrolkou: Aktivace a deaktivace výstupu stejnosměrného napětí. [6] Kontrolka SLAVE : Tato kontrolka se na přístroji rozsvítí, přepnete-li posuvný přepínač [24], který se nachází na zadní straně přístroje, do polohy Slave (Otrok). To znamená, že bude tento přístroj podřízený hlavnímu přístroji, který jej bude řídit (ovládat). Na hlavním (řídícím) přístroji musí být posuvný přepínač [24] přepnut do polohy Master (Pán). [7] Digitální ampérmetr (LED): Zobrazení hodnoty výstupního proudu v ampérech (A). [8] Digitální voltmetr (LED): Zobrazení hodnoty výstupního napětí ve voltech (V). [9] Symbol ULV : Signalizace aktivace funkce nastavení limitu maximálního výstupního napětí k ochraně elektrického spotřebiče před přepětím (Upper Voltage Limit). [10] Zelená kontrolka C.V. : Signalizace přepnutí laboratorního napájecího zdroje do režimu konstantního napětí (Constant Voltage). [11] Červená kontrolka C.C. : Signalizace přepnutí laboratorního napájecího zdroje do režimu omezení výstupního proudu / konstantního proudu (Constant Current). [12] Červená kontrolka ALM (Alarm): Signalizace deaktivace výstupu při dosažení maximálního výstupního napětí k ochraně elektrického spotřebiče před přepětím (Upper Voltage Limit). [13] Regulátor VOLT. : Otočný knoflík k nastavení výstupního napětí. [14] Regulátor CURR. : Otočný knoflík k nastavení výstupního omezovacího proudu. [15] Otvor se zapuštěným otočným regulátorem Upper Voltage Limit : Nastavení limitu maximálního výstupního napětí k ochraně elektrického spotřebiče proti přepětí. [16] Červená zdířka + (plus) výstupu OUTPUT (max. 80 W / 5 A!). Připojení elektrického spotřebiče (plus). [17] Černá zdířka (minus) výstupu OUTPUT (max. 80 W / 5 A!). Připojení elektrického spotřebiče (minus). Zadní strana napájecího zdroje 7 8

5 [18] Zástrčková svorka RS+ + (plus kontakt): Stabilizace (kompenzace) výstupního napětí. [19] Zástrčková svorka O/P+ + (plus kontakt): Viz červená zdířka + (plus) výstupu OUTPUT na přední straně přístroje. [20] Zástrčková svorka O/P (minus kontakt): Viz černá zdířka (minus) výstupu OUTPUT na přední straně přístroje. [21] Zástrčková svorka RS (minus kontakt): Stabilizace (kompenzace) výstupního napětí. [22] Zástrčková svorka OUT (výstup): Svorka k propojení více laboratorních napájecích zdrojů mezi sebou. Výstup z hlavního (řídícího) přístroje (Master) do podřízeného přístroje (Slave) a do dalších podřízených přístrojů. [23] Zástrčková svorka IN (vstup): Svorka k propojení více laboratorních napájecích zdrojů mezi sebou. Vstup z hlavního (řídícího) přístroje (Master) z výstupní svorky OUT do podřízeného přístroje (Slave) a z dalších podřízených přístrojů. [24] Posuvný přepínač Slave Master : Poloha Slave (Otrok) tohoto přepínače znamená, že bude tento přístroj podřízený hlavnímu přístroji, který jej bude řídit (ovládat). Na hlavním (řídícím) přístroji musí být tento posuvný přepínač přepnut do polohy Master (Pán). [25] Zásuvka počítačového provedení k připojení zástrčky síťového kabelu. 6. Uvedení laboratorního napájecího zdroje do provozu Tento laboratorní napájecí zdroj není žádná nabíječka akumulátorů. K nabíjení akumulátorových baterií používejte pouze vhodné nabíječky. Použijte-li více těchto laboratorních zdrojů, pak můžete jejich výstupy OUTPUT (přední strany přístrojů) nebo zástrčkové svorky O/P+ a O/P (zadní strany přístrojů) zapojit do série (zvýšení výstupního napájecího napětí). Při sériovém propojení těchto výstupů (vyšší stejnosměrné napětí než 75 V DC) dejte pozor na to, že tato výstupní napájecí napětí mohou být životu nebezpečná. Z tohoto důvodu použijte z bezpečnostních důvodů k tomuto propojení napájecí kabely s dostatečnou izolací a s dostatečným průřezem jejich vodičů. Při delším použití napájecího zdroje se povrch jeho krytu silně zahřívá. Dejte pozor na popáleniny! Zajistěte v tomto případě dostatečnou cirkulaci okolního vzduchu v blízkosti přístroje a za žádných okolností přístroj (jeho větercí otvory) částečně nebo úplně nezakrývejte (novinami, textiliemi atd.)! Dejte prosím pozor na to, že elektrický spotřebič, který s napájecím zdrojem propojíte, musí zůstat při propojování vypnutý. Zapnutý elektrický spotřebič může při připojování vytvořit na připojovacích (výstupních) svorkách (zdířkách) jiskru, která by mohla tyto svorky (zdířky) a připojované kabely poškodit. Pokud nebudete tento napájecí zdroj používat, odpojte jej vždy od síťového napájení. 5. Rozsah dodávky Napájecí zdroj Síťový kabel Umístění laboratorního napájecího zdroje Postavte tento přístroj na rovnou a stabilní plochu (například na pracovní stůl). Dejte přitom pozor na to, abyste nezakryli žádnými předměty větrací otvory přístroje. Nepokládejte tento laboratorní napájecí zdroj na nábytek s cennou povrchovou úpravou. Chemické látky, které se mohou uvolnit z nožiček přístroje, by mohly způsobit změnu zabarvení povrchu nábytku nebo by mohly tyto nožičky po sobě zanechat stopy. V takovýchto případech podložte přístroj vhodnou protiskluzovou podložkou. Připojení laboratorního napájecího zdroje k síti, jeho zapnutí a vypnutí Zapojte do zásuvky (na zadní straně) při vypnutém laboratorním napájecím zdroji příslušnou zástrčku síťového kabelu. Druhou zástrčku síťového kabelu zapojte do síťové zásuvky se střídavým napětím 230 V (případně 110 V). Délka síťového kabelu nesmí být větší než 3 m. Přístroj zapnete přepínačem POWER (poloha I ). Poloha O tohoto přepínače znamená vypnutí laboratorního napájecího zdroje. Tento laboratorní napájecí zdroj, který je řízen mikroprocesorem, je vybaven dvěma otočnými regulátory (knoflíky) VOLT. a CURR.. Tyto otočné regulátory slouží k nastavení hodnoty výstupního napětí a omezení výstupního proudu. Počáteční zobrazení na displeji přístroje Po zapnutí provede přístroj po dobu jedné sekundy až dvou sekund otestování svých ochranných funkcí rozsvícením všech kontrolek (kromě kontrolky OUTPUT ON a kontrolky SLAVE ). Jakmile se na obou displejích laboratorního napájecího zdroje (na voltmetru a ampérmetru) zobrazí nulové hodnoty 0000 stejnosměrného napětí a proudu, je tento laboratorní napájecí zdroj připraven k použití (k připojení elektrického spotřebiče) a k provedení dalších nastavení. 9 10

6 7. Nastavení hodnoty maximálního výstupního napětí (UVL) Tento laboratorní napájecí zdroj je vybaven různými ochrannými obvody, které chrání k přístroji připojený elektrický spotřebič před jeho poškozením, například vysokým odběrem elektrického proudu nebo před přepětím (při nesprávně nastaveném vysokém výstupním napětí). Z tohoto důvodu Vám doporučujeme, abyste tyto ochranné parametry (které můžete kdykoliv změnit) nastavili na tomto laboratorním napájecím zdroji dříve, než připojíte k napájecímu zdroji příslušný elektrický spotřebič. Funkce UVL (Upper Voltage Limit) Vám umožní omezit výstupní napětí (nezávisle na poloze otočného regulátoru VOLT. ) na určitou hodnotu. Zaregistruje-li napájecí zdroj překročení této zadané mezní maximální hodnoty, provede automaticky deaktivaci výstupu (odpojí napájení k přístroji připojeného elektrického spotřebiče). Po této akci se na předním ovládacím panelu přístroje rozsvítí červená výstražná kontrolka ALM (Alarm). V tomto případě snižte otočným regulátorem (knoflíkem) VOLT. výstupní napětí na přípustnou hodnotu. Poté stiskněte tlačítko OUTPUT ON (tím provedete opět aktivaci výstupu, přístroj začne opět napájet k němu připojený elektrický spotřebič). Na předním ovládacím panelu přestane svítit červená výstražná kontrolka ALM (Alarm) a rozsvítí se kontrolka OUTPUT ON. Nastavení mezní maximální hodnoty výstupního napětí provedete následujícím způsobem: Zapněte napájecí zdroj a počkejte asi 1 až 2 sekundy. Poté stiskněte tlačítko UVL / VOLTAGE. Vpravo nahoře vedle displeje se rozsvítí symbol UVL. 8. Nastavení výstupního napětí a omezovacího proudu Tato nastavení lze provést i při vypnutém výstupu přístroje. Na ovládacím panelu napájecího zdroje nemusí svítit kontrolka OUTPUT ON. Omezení maximální hodnoty výstupního proudu slouží k ochraně propojovacích kabelů a k přístroji připojeného elektrického spotřebiče proti přetížení. Toto nastavení lze provést bez zkratování svorek nebo zdířek příslušného výstupu. Laboratorní napájecí zdroj nebude po provedení tohoto nastavení dodávat do připojeného elektrický spotřebiče vyšší proud, než který jste zvolili. Pokud budou k laboratornímu napájecímu zdroji připojeny nějaké elektrické spotřebiče, pak je od laboratorního napájecího zdroje z bezpečnostních důvodů raději odpojte. Zapněte přístroj přepínačem POWER (poloha I ). Po krátkém testu (1 až 2 sekundy) se na displejích přístroje (na voltmetru a ampérmetru) zobrazí nulové hodnoty 0000 napětí a proudu. Stisknutím příslušného tlačítka RANGE zvolte některý z následujících rozsahů výstupního napětí: 0 až 16 V s maximálním výstupním proudem 5 A. 0 až 27 V s maximálním výstupním proudem 3 A. 0 až 36 V s maximálním výstupním proudem 2,2 A. Po stisknutí požadovaného tlačítka RANGE se vlevo vedle něho rozsvítí kontrolka. Z bezpečnostních důvodů dojde při každé změně rozsahu výstupního stejnosměrného napětí k deaktivaci výstupu přístroje (výstupní zdířky nebo svorky budou bez napětí). Na přístroji přestane svítit kontrolka OUTPUT ON. Aktivaci výstupu provedete po ukončení příslušných nastavení stisknutím tlačítka OUTPUT ON. Na displeji se zobrazením hodnoty napětí (na digitálním voltmetru) se zobrazí dříve nastavená nebo aktuální hodnota omezení maximálního napětí. Zastrčte do otvoru Upper Voltage Limit malý plochý šroubovák (s max. průměrem 3 mm). Pomalým otáčením šroubovákem nastavte na displeji přístroje (na digitálním voltmetru) požadovanou maximální hodnotu výstupního napětí. Dalším stisknutím tlačítka UVL / VOLTAGE toto nastavení ukončíte. Vpravo nahoře vedle displeje přestane svítit symbol UVL. Toto nastavení zůstane zachováno ve vnitřní paměti přístroje i po jeho vypnutí. 11 Stiskněte tlačítko REVIEW a podržte toto tlačítko stisknuté tak dlouho, dokud nenastavíte požadovanou hodnotu výstupního napětí a výstupního (maximálního) proudu. Na displejích měřícího přístroje (na voltmetru a ampérmetru) se zobrazí nastavované hodnoty výstupního napětí a výstupního omezovacího proudu pro zvolený rozsah výstupního napětí. Nyní nastavte otočným regulátorem (knoflíkem) VOLT. (jeho otáčením doprava nebo doleva) požadované výstupní napětí. Otočným regulátorem (knoflíkem) CURR. (jeho otáčením doprava nebo doleva) nastavte požadovaný maximální (omezovací) výstupní proud. Po provedení těchto nastavení uvolněte stisknutí tlačítka REVIEW. Na obou displejích přístroje (na voltmetru a ampérmetru) se opět zobrazí nulové hodnoty 0000 napětí a proudu. Poznámka: Bude-li výstup přístroje aktivní (jestliže bude svítit kontrolka OUTPUT ON ), můžete výše zvedená nastavení provést přímo, aniž byste museli stisknout tlačítko REVIEW. 12

7 9. Připojení elektrických spotřebičů k napájecímu zdroji Při připojování elektrického spotřebiče k laboratornímu napájecímu zdroji dejte pozor na to, že musí zůstat elektrický spotřebič vypnutý. Při sériovém propojení výstupů více laboratorních napájecích zdrojů (na společném výstupu může být vyšší napětí než 75 V DC) dejte pozor na to, že tato výstupní napájecí napětí mohou být životu nebezpečná. Z tohoto důvodu použijte z bezpečnostních důvodů napájecí (propojovací) kabely s dostatečnou izolací. Maximální přípustný odběr proudu k přístroji připojeného elektrického spotřebiče nesmí být trvale překračován. Dejte rovněž pozor na dostatečný průřez vodičů kabelů, kterými připojíte elektrický spotřebič k napájecímu zdroji. a) Standardní připojení elektrických spotřebičů, normální provozní režim Master V tomto normálním (standardním) provozním režimu použijete k napájení elektrického spotřebiče pouze jeden napájecí zdroj. Tento laboratorní napájecí zdroj je vybaven dvěma výstupy: Hlavní výstup: Červená a černá zdířka OUTPUT (přední strana přístroje). Zapojte plus kontakt (banánek) napájecího kabelu elektrického spotřebiče do červené zdířky + a minus kontakt (banánek) napájecího kabelu elektrického spotřebiče zapojte do černé zdířky výstupu OUTPUT na přední straně přístroje. Pomocný výstup: Zástrčkové svorky O/P+ a O/P (zadní strana přístroje). Alternativně můžete k těmto zástrčkovým svorkám na zadní straně napájecího zdroje připojit elektrický spotřebič následujícím způsobem: Zapněte laboratorní napájecí zdroj přepínačem POWER (poloha I ) a zkontrolujte stisknutím tlačítka REVIEW, zda jste správně nastavili výstupní napětí. Nyní stiskněte na napájecím zdroji tlačítko OUTPUT ON. Vlevo vedle tohoto tlačítka se rozsvítí kontrolka a na displeji (na digitálním voltmetru) napájecího zdroje se zobrazí hodnota nastaveného výstupního stejnosměrného napětí. Teprve poté zapněte elektrický spotřebič. Na displeji (ampérmetru) napájecího zdroje se zobrazí hodnota proudu, který elektrický spotřebič odebírá z napájecího zdroje. Výstup napájecího zdroje můžete nyní kdykoliv deaktivovat nebo naopak opět aktivovat stisknutím tlačítka OUTPUT ON. V normálním provozním režimu napájecího zdroje Master svítí na napájecím zdroji zelená kontrolka C.V., což znamená, že bude napájecí zdroj udržovat na svém výstupu stále konstantní napětí (Constant Voltage), které jste nastavili otočným regulátorem (knoflíkem) VOLT.. Pokud dojde po připojení elektrického spotřebiče k přístroji a po jeho zapnutí k překročení nastavené maximální hodnoty výstupního proudu, kterou jste nastavili otočným regulátorem (knoflíkem) CURR., provede přístroj snížení výstupního napětí. Přístroj se přepne do režimu omezení výstupního proudu a na jeho předním panelu se rozsvítí červená kontrolka C.C. (Constant Current). Použijte k tomuto účelu vhodný plochý šroubovák a stiskněte tímto šroubovákem drážku na levé straně svorky. Nyní zasuňte do okrouhlého otvoru na pravé straně svorky odizolovaný vodič kabelu. Z důvodů dobrého kontaktu by měl být konec tohoto vodiče pocínovaný. Poté uvolněte stisknutí šroubováku. Na obou těchto výstupech na přadní a zadní straně přístroje nastavíte stejné výstupní napětí a stejný omezovací výstupní proud, neboť jsou oba tyto výstupy mezi sebou paralelně propojeny. Připojený elektrický spotřebič zapněte až po provedení všech nastavení napájecího zdroje viz předchozí a následující kapitoly. Dejte pozor na to, že musíte použít kabely s dostatečným průřezem vodičů, neboť zvýšený proud v kabelech s nedostatečnými průřezy vodičů způsobuje úbytek (snížení) výstupního napětí. b) Provozní režim laboratorního napájecího zdroje Master Slave V tomto režimu Master Slave (Pán Otrok) můžete mezi sebou propojit až 4 laboratorní napájecí zdroje LSP První napájecí zdroj bude v tomto případě řídící (hlavní) Master a bude ovládat další k němu připojené podřízené napájecí zdroje Slave. Na tomto hlavním (řídícím) napájecím zdroji Master nastavíte výstupní napětí a maximální výstupní proud otočnými regulátory (knoflíky) VOLT. a CURR.. Zapněte všechny laboratorní napájecí zdroje, které budete mezi sebou propojovat, přepínači POWER (poloha I ) na jejich přední straně. Nastavte na všech napájecích zdrojích stejnou hodnotu maximálního výstupního napětí podle kapitoly 7. Nastavení hodnoty maximálního výstupního napětí (UVL) a zvolte na všech napájecích zdrojích stejný rozsah výstupního napětí stisknutím příslušného tlačítka RANGE podle kapitoly 8. Nastavení výstupního napětí a omezovacího proudu

8 Podle kapitoly 8. Nastavení výstupního napětí a omezovacího proudu nastavte na všech podřízených napájecích zdrojích Slave otočnými regulátory (knoflíky) VOLT. a CURR. maximální hodnoty (otočte těmito knoflíky zcela doprava). Vypněte všechny propojované napájecí zdroje přepínači POWER (poloha O ). Na prvním (hlavním) řídícím napájecím zdroji přepněte posuvný přepínač Slave Master na jeho zadní straně do dolní polohy Master. Na ostatních podřízených napájecích zdrojích přepněte posuvné přepínače Slave Master na jejich zadních stranách do horní polohy Slave. Nyní proveďte propojení všech napájecích zdrojů podle následujícího vyobrazení. K tomuto účelu použijte zástrčkové svorky OUT a IN, které se nacházejí na zadních stranách přístrojů. Nejdříve připojte na hlavním řídícím napájecím zdroji Master jeden odizolovaný vodič prvního kabelu do zástrčkové svorky OUT. Druhý odizolovaný vodič tohoto kabelu připojte na podřízeném napájecím zdroji Slave do zástrčkové svorky IN. Stejným způsobem pokračujte dále, dokud mezi sebou nepropojíte všechny napájecí zdroje (viz vyobrazení výše). Zkontrolujte na podřízených napájecích zdrojích Slave, zda jste na nich nastavili maximální polohy otočných regulátorů (knoflíků) VOLT. a CURR.. Zapněte nejdříve hlavní řídící napájecí zdroj Master a nastavte na něm otočným regulátorem (knoflíkem) VOLT. požadované výstupní napětí. Poté zapněte podřízené napájecí zdroje postupně po sobě. Na podřízených napájecích zdrojích se rozsvítí kontrolky SLAVE. V tomto provozním režimu Master Slave musí protékat výstupem za účelem udržení nastavených parametrů regulačního okruhu určitý nízký proud (asi 5 % z jmenovité nastavené hodnoty). Toto zajistíte například připojením vhodného odporu (rezistoru s hodnotou 1 kω) k výstupu. Nyní můžete propojit paralelně výstupy napětí (zdířky) OUTPUT (přední strany přístrojů) nebo zástrčkové svorky O/P+ a O/P (zadní strany přístrojů) s elektrickým spotřebičem. Tím zvýšíte výstupní proud celého regulačního okruhu. Aktivaci všech výstupů se stejnosměrným napětím provedete stisknutím tlačítka OUTPUT ON. Výstupní napětí a výstupní proud nastavíte na hlavním řídícím napájecím zdroji Master. Propojte všechny napájecí zdroje vhodnými kabely stejného provedení se stejnou délkou a se stejným průřezem jejich vodičů. Tato propojení, respektive otevření a uzavření zástrčkových svorek OUT a IN proveďte způsobem popsaným v odstavci a) Standardní připojení elektrických spotřebičů, normální provozní režim Master jako při připojování zástrčkových svorek O/P+ a O/P

9 c) Provozní režim laboratorního napájecího zdroje s kompenzací výstupního napětí Tento takzvaný provozní kompenzační režim Sense umožňuje přesné nastavení výstupního napětí přímo na připojeném elektrickém spotřebiči. Tuto funkci lze použít pouze v normálním provozním režimu napájecího zdroje Master (tedy pouze s jedním napájecím zdrojem). K tomuto účelu slouží zástrčkové svorky se speciální funkcí stabilizace (kompenzace) výstupního napětí RS+ a RS. Po propojení těchto zástrčkových svorek správnou polaritou vhodnými kabely s elektrickým spotřebičem, který je připojen k hlavnímu výstupu na přední straně napájecího zdroje OUTPUT (červená zdířka + a černá zdířka ) nebo k pomocnému výstupu ke svorkám O/P+ a O/P na zadní straně přístroje, vyrovnáte ztráty napětí (poklesy výstupního napětí), které bývají způsobeny vysokými proudy, které odebírá elektrický spotřebič. Dříve než provedete propojení elektrického spotřebiče s napájecím zdrojem, vypněte napájecí zdroj. Zatím také nezapínejte k napájecímu zdroji připojovaný elektrický spotřebič. Tato propojení, respektive otevření a uzavření zástrčkových svorek RS+ a RS proveďte způsobem popsaným v odstavci a) Standardní připojení elektrických spotřebičů, normální provozní režim Master jako při připojování zástrčkových svorek O/P+ a O/P podle následujících dvou vyobrazení. Zapněte napájecí zdroj. Přepněte na něm přepínač POWER do polohy I. Nastavte na napájecím zdroji požadované výstupní napětí a maximální výstupní proud otočnými regulátory (knoflíky) VOLT. a CURR.. Poté stiskněte tlačítko OUTPUT ON a zapněte k napájecímu zdroji připojený elektrický spotřebič. Výstupní napětí zůstane na elektrickém spotřebiči absolutně stabilní a bude nezávislé na zatížení laboratorního zdroje (na ztrátách napětí v použitých propojovacích kabelech). Hodnota výstupního napětí bude vždy odpovídat hodnotě, kterou jste nastavili otočným regulátorem VOLT. na laboratorním napájecím zdroji. Důležité upozornění: Při odpojování elektrického spotřebiče od laboratorního napájecího zdroje odpojte vždy nejprve větev hlavního napájení elektrického spotřebiče, tedy výstup OUTPUT (červená zdířka + a černá zdířka ) nebo pomocný výstup ze zástrčkových svorek O/P+ a O/P, respektive vypněte napájecí zdroj. Pokud toto nedodržíte, může se zvýšit výstupní napětí na maximální hodnotu, což může být příčinou případného poškození k napájecímu zdroji připojeného elektrického spotřebiče
