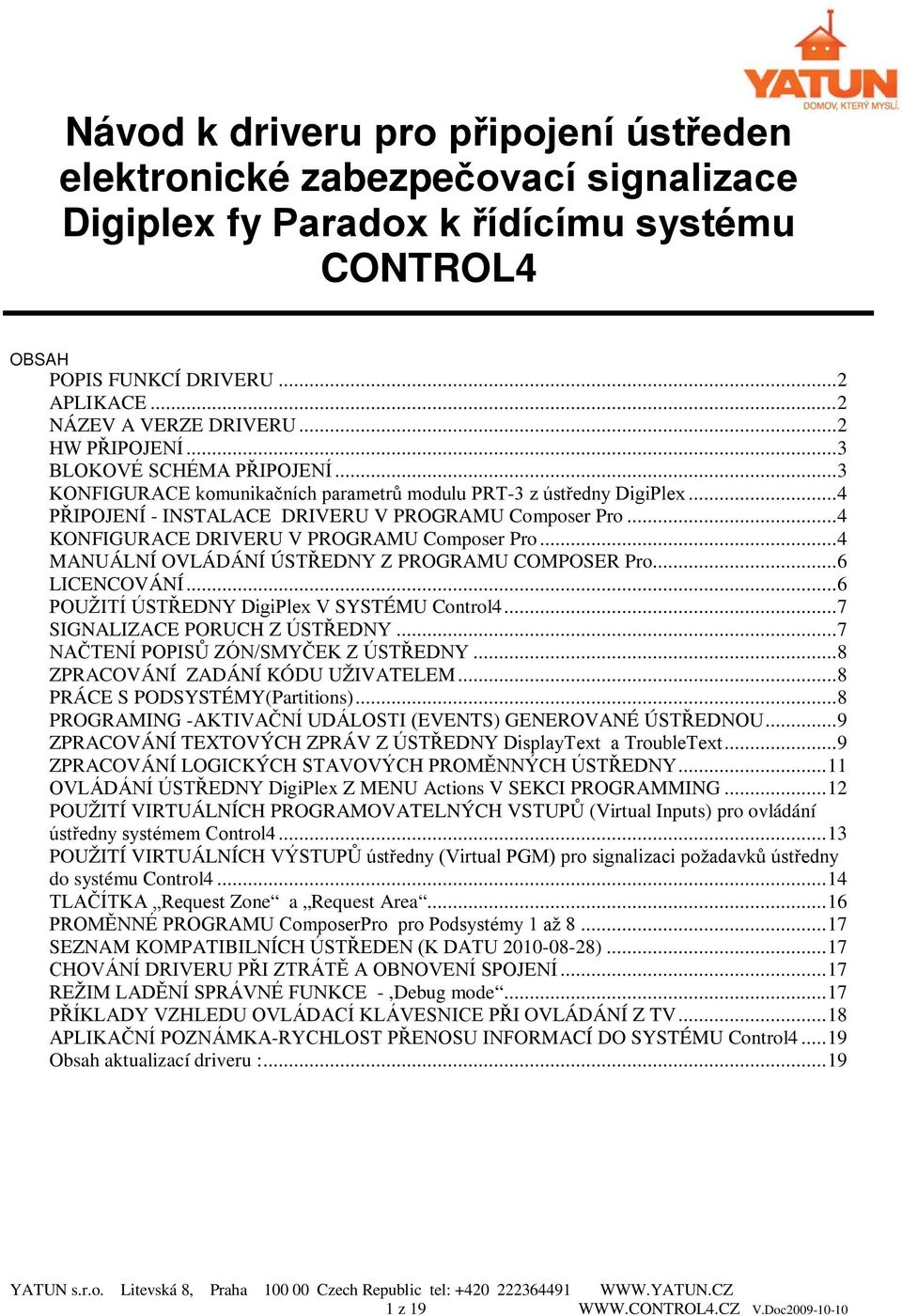

1 Návod k driveru pro připojení ústředen elektronické zabezpečovací signalizace Digiplex fy Paradox k řídícímu systému CONTROL4 OBSAH POPIS FUNKCÍ DRIVERU... 2 APLIKACE... 2 NÁZEV A VERZE DRIVERU... 2 HW PŘIPOJENÍ... 3 BLOKOVÉ SCHÉMA PŘIPOJENÍ... 3 KONFIGURACE komunikačních parametrů modulu PRT-3 z ústředny DigiPlex... 4 PŘIPOJENÍ - INSTALACE DRIVERU V PROGRAMU Composer Pro... 4 KONFIGURACE DRIVERU V PROGRAMU Composer Pro... 4 MANUÁLNÍ OVLÁDÁNÍ ÚSTŘEDNY Z PROGRAMU COMPOSER Pro... 6 LICENCOVÁNÍ... 6 POUŽITÍ ÚSTŘEDNY DigiPlex V SYSTÉMU Control SIGNALIZACE PORUCH Z ÚSTŘEDNY... 7 NAČTENÍ POPISŮ ZÓN/SMYČEK Z ÚSTŘEDNY... 8 ZPRACOVÁNÍ ZADÁNÍ KÓDU UŽIVATELEM... 8 PRÁCE S PODSYSTÉMY(Partitions)... 8 PROGRAMING -AKTIVAČNÍ UDÁLOSTI (EVENTS) GENEROVANÉ ÚSTŘEDNOU... 9 ZPRACOVÁNÍ TEXTOVÝCH ZPRÁV Z ÚSTŘEDNY DisplayText a TroubleText... 9 ZPRACOVÁNÍ LOGICKÝCH STAVOVÝCH PROMĚNNÝCH ÚSTŘEDNY OVLÁDÁNÍ ÚSTŘEDNY DigiPlex Z MENU Actions V SEKCI PROGRAMMING POUŽITÍ VIRTUÁLNÍCH PROGRAMOVATELNÝCH VSTUPŮ (Virtual Inputs) pro ovládání ústředny systémem Control POUŽITÍ VIRTUÁLNÍCH VÝSTUPŮ ústředny (Virtual PGM) pro signalizaci požadavků ústředny do systému Control TLAČÍTKA Request Zone a Request Area PROMĚNNÉ PROGRAMU ComposerPro pro Podsystémy 1 až SEZNAM KOMPATIBILNÍCH ÚSTŘEDEN (K DATU ) CHOVÁNÍ DRIVERU PŘI ZTRÁTĚ A OBNOVENÍ SPOJENÍ REŽIM LADĚNÍ SPRÁVNÉ FUNKCE -,Debug mode PŘÍKLADY VZHLEDU OVLÁDACÍ KLÁVESNICE PŘI OVLÁDÁNÍ Z TV APLIKAČNÍ POZNÁMKA-RYCHLOST PŘENOSU INFORMACÍ DO SYSTÉMU Control Obsah aktualizací driveru : z 19 V.Doc

2 POPIS FUNKCÍ DRIVERU Driver je určen pro ústředny řady DigiPlex EVO48, EVO96, EVO192, DGP-848 (V.4.11 a vyšší) a DGP-NE96 (verze 1.6. a vyšší) připojené pomocí modulu sériového (tiskového) rozhraní APR -PRT-3. Driver je určen pro začlenění ústředen EZS do systému řízení A/V techniky a automatizace domácnosti firmy Control4. Systém Control4 pak umožňuje vizualizaci stavu čidel, podsystémů (partitions), provozních a technických stavů ústředny a její ovládání pomocí menu na TV, dotykových panelů a rádiových dálkových ovladačů.. Driver používá pro komunikaci s ústřednou ASCII protokol a Virtuální programovatelné Vstupy a Výstupy modulu APR PRT-3. Driver umožňuje následující činnosti: On-line vizualizaci a programové vyhodnocení stavu jednotlivých zón (smyček), max. 96, a to i když je vypnuto střežení (použitelné např. pro ovládání světel a detekci přítomnosti). Zapínat a vypínat střežení ústředny a aktivaci zrychlených poplachových voleb (tíseň, požár.) z kteréhokoliv grafického ovládacího zařízení (dotykové ovládací panely,iphone, ipod, ipad a přes TV obrazovku). Umožňuje uživateli přepínání podsystému/partition který má být ovládán. Zobrazení stavu všech podsystémů Programově vyhodnocovat a zpracovávat změny stavu ústředny - Střežení Zap/Vyp, Trouble, Alarm On-line vizualizaci a programové vyhodnocení stavu jednotlivých podsystémů, (použitelné např. pro ovládání světel a topení). APLIKACE Využití stavů ústředny pro automatizační funkce (vypínání topení, oběhových čerpadel, spouštění závlah apod.) Komfortní vizualizace stavů zabezpečovacího systému Informování uživatelů o stavu EZS pomocí SMS zpráv a ů a přes dálkovým přístupem přes WWW z PC, mobilního telefonu apod. Využití detektorů systému EZS pro řízení osvětlení a topení a detekci přítomnosti NÁZEV A VERZE DRIVERU Název souboru ovladače: security_paradox_digiplex_security.c4i Naleznete jej pomocí funkce Search, po zadání kritérií typ zařízení Security System a výrobce Paradox. Viz Okno vpravo. Lze jej take nalézt v seznamu driver v okně Manage Drivers a tlačítkem My Drivers přidat do seznamu oblíbených. 2 z 19

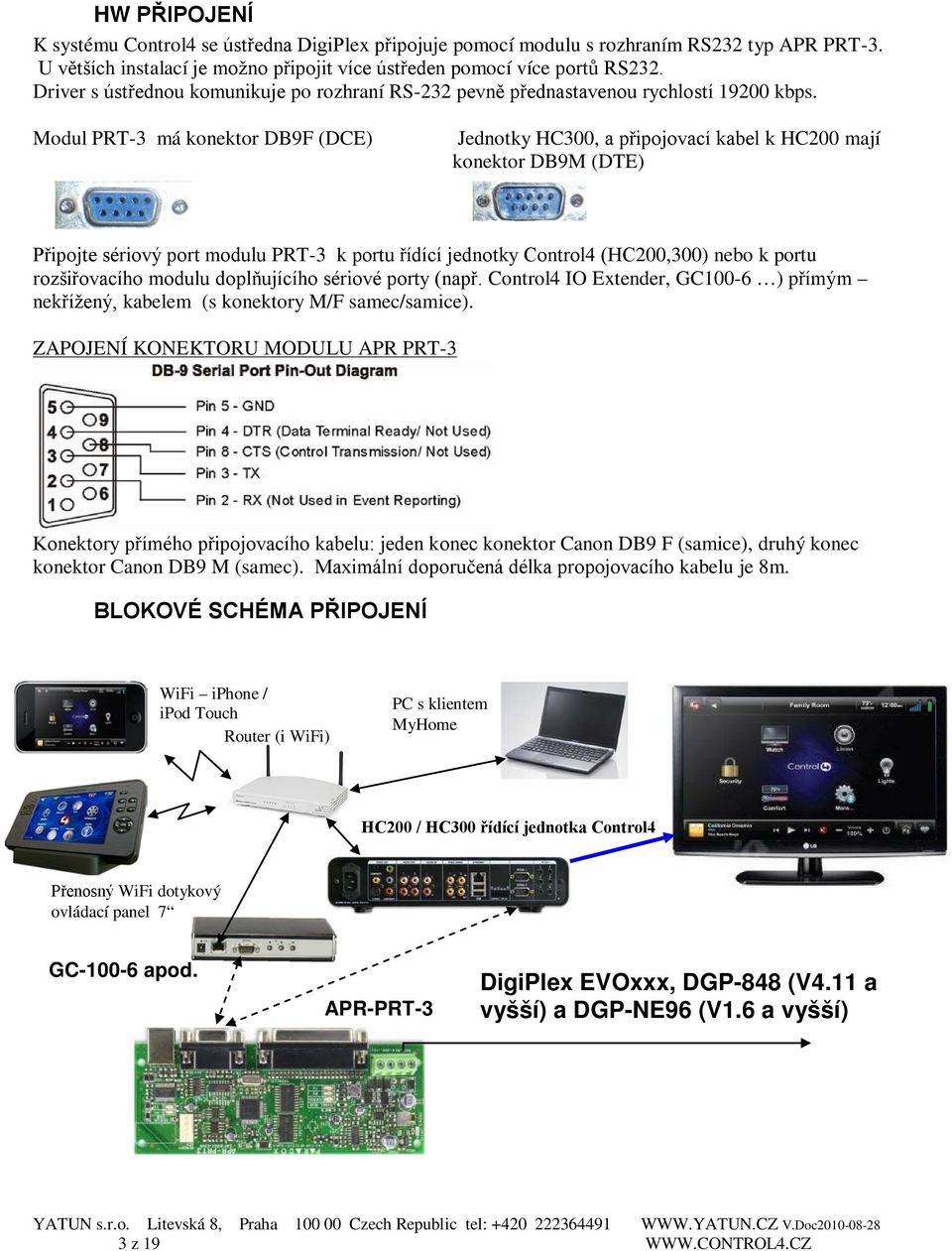

3 HW PŘIPOJENÍ K systému Control4 se ústředna DigiPlex připojuje pomocí modulu s rozhraním RS232 typ APR PRT-3. U větších instalací je možno připojit více ústředen pomocí více portů RS232. Driver s ústřednou komunikuje po rozhraní RS-232 pevně přednastavenou rychlostí kbps. Modul PRT-3 má konektor DB9F (DCE) Jednotky HC300, a připojovací kabel k HC200 mají konektor DB9M (DTE) Připojte sériový port modulu PRT-3 k portu řídící jednotky Control4 (HC200,300) nebo k portu rozšiřovacího modulu doplňujícího sériové porty (např. Control4 IO Extender, GC100-6 ) přímým nekřížený, kabelem (s konektory M/F samec/samice). ZAPOJENÍ KONEKTORU MODULU APR PRT-3 Konektory přímého připojovacího kabelu: jeden konec konektor Canon DB9 F (samice), druhý konec konektor Canon DB9 M (samec). Maximální doporučená délka propojovacího kabelu je 8m. BLOKOVÉ SCHÉMA PŘIPOJENÍ WiFi iphone / ipod Touch Router (i WiFi) PC s klientem MyHome HC200 / HC300 řídící jednotka Control4 Přenosný WiFi dotykový ovládací panel 7 GC apod. APR-PRT-3 DigiPlex EVOxxx, DGP-848 (V4.11 a vyšší) a DGP-NE96 (V1.6 a vyšší) 3 z 19

4 KONFIGURACE komunikačních parametrů modulu PRT-3 z ústředny DigiPlex Pro vstup do programování komunikačního Modulu PRT-3 1. Na klávesnici ústředny stiskněte a podržte stisknuté tlačítko 0 2. Zadejte Váš instalační kód 3. Zadejte 953 pro ústřednu DGP-848, a 4003 pro ústřednu EVO (96,192) 4. Pro vstup do programování příslušné sekce modulu PRT-3 zadejte 016 Zobrazí se obsah sekce- měly být nastaveny na zap(on) jen pozice 1,3 a 4. V této sekci se nastavuje kanál (9 Pin Serial), typ komunikace (Home automation), ASCII protokol a komunikační rychlost sériového portu používanou driverem Bd. Tato nastavení aktivní jsou- li v této sekci nastaveny na ON pouze parametry 1, 3 a 4 5. Stiskněte Enter 6. Opakovanými stisky klávesy Clear vyskočte z režimu programování ústředny 7. Podle požadavků Vaší aplikace a instalačního manuálu pro PRT3 nakonfigurujte programovatelné výstupy a Programovatelné virtuální Vstupy (PGM a PGM Virtual Inputs) pro provádění a signalizaci požadovaných událostí viz dále. PŘIPOJENÍ - INSTALACE DRIVERU V PROGRAMU Composer Pro Standardním postupem instalujte driver do seznamu zařízení projektu v programu Composer Pro. Nahrajte soubor driveru do adresáře Control4\Drivers v adresáři Documents právě přihlášeného uživatele. Přidejte driver v menu System design do seznamu zařízení projektu. POZNÁMKA: Pro každou použitou ústřednu připojenou k systému Control4 je nutno ve stromu zařízení vytvořit jeden driver DigiPlex Security KONFIGURACE DRIVERU V PROGRAMU Composer Pro 1. Vyberte (popřípadě přejmenujte dle potřeby) driver v sekci System Design 2. V menu Systém Design v prostředním okně Properties v záložce Properties nastavte a potvrďte tlačítkem Set následující parametry: a) Počet zón ústředny, které bude driver používat (Number of Zones), maximálně 96 b) -Délku odchodového zpoždění (Exit delay). V případě potřeby je zde možno kompenzovat zpoždění vznikající při komunikaci Control4- EZS Paradox. 4 z 19

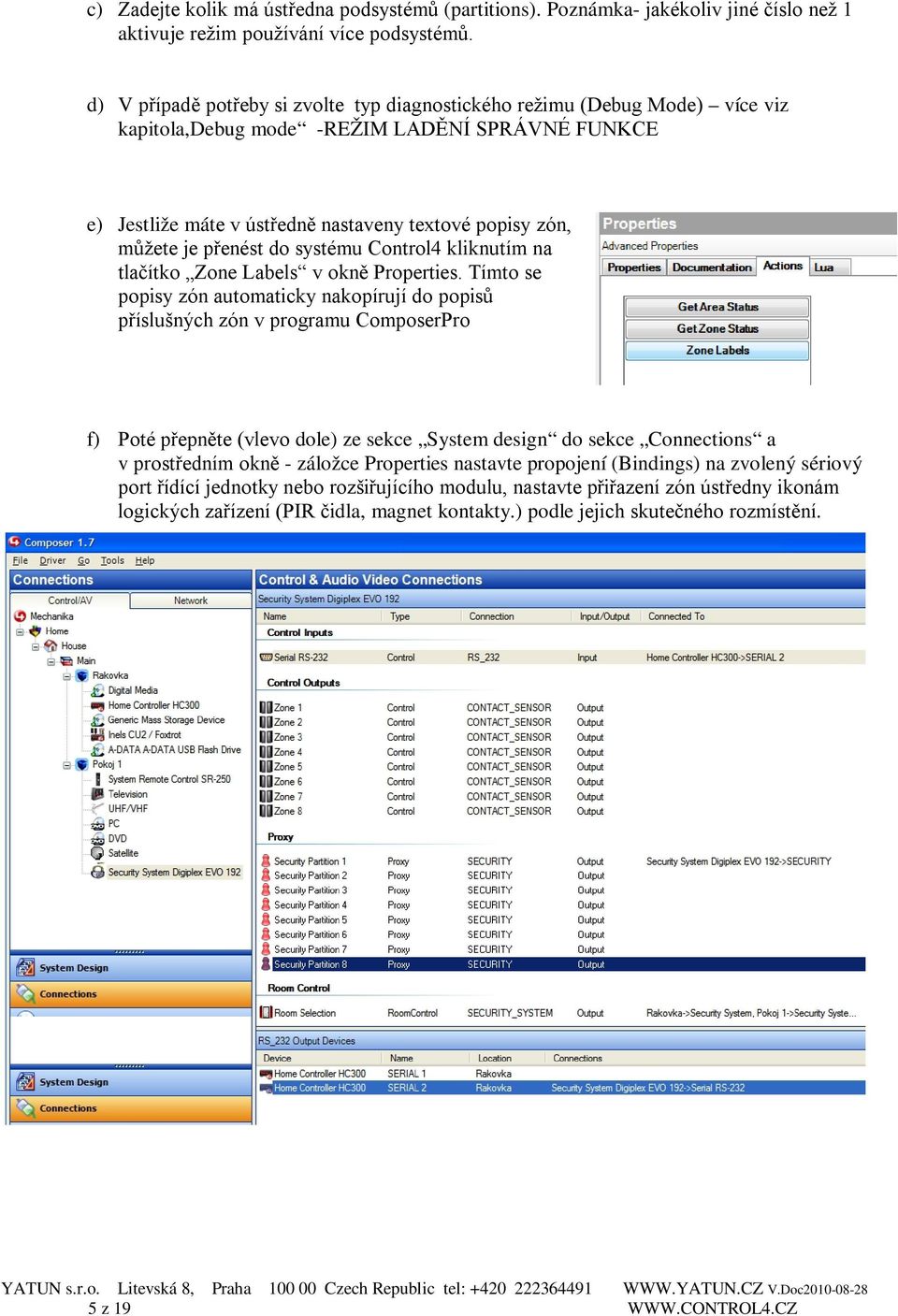

5 c) Zadejte kolik má ústředna podsystémů (partitions). Poznámka- jakékoliv jiné číslo než 1 aktivuje režim používání více podsystémů. d) V případě potřeby si zvolte typ diagnostického režimu (Debug Mode) více viz kapitola,debug mode -REŽIM LADĚNÍ SPRÁVNÉ FUNKCE e) Jestliže máte v ústředně nastaveny textové popisy zón, můžete je přenést do systému Control4 kliknutím na tlačítko Zone Labels v okně Properties. Tímto se popisy zón automaticky nakopírují do popisů příslušných zón v programu ComposerPro f) Poté přepněte (vlevo dole) ze sekce System design do sekce Connections a v prostředním okně - záložce Properties nastavte propojení (Bindings) na zvolený sériový port řídící jednotky nebo rozšiřujícího modulu, nastavte přiřazení zón ústředny ikonám logických zařízení (PIR čidla, magnet kontakty.) podle jejich skutečného rozmístění. 5 z 19

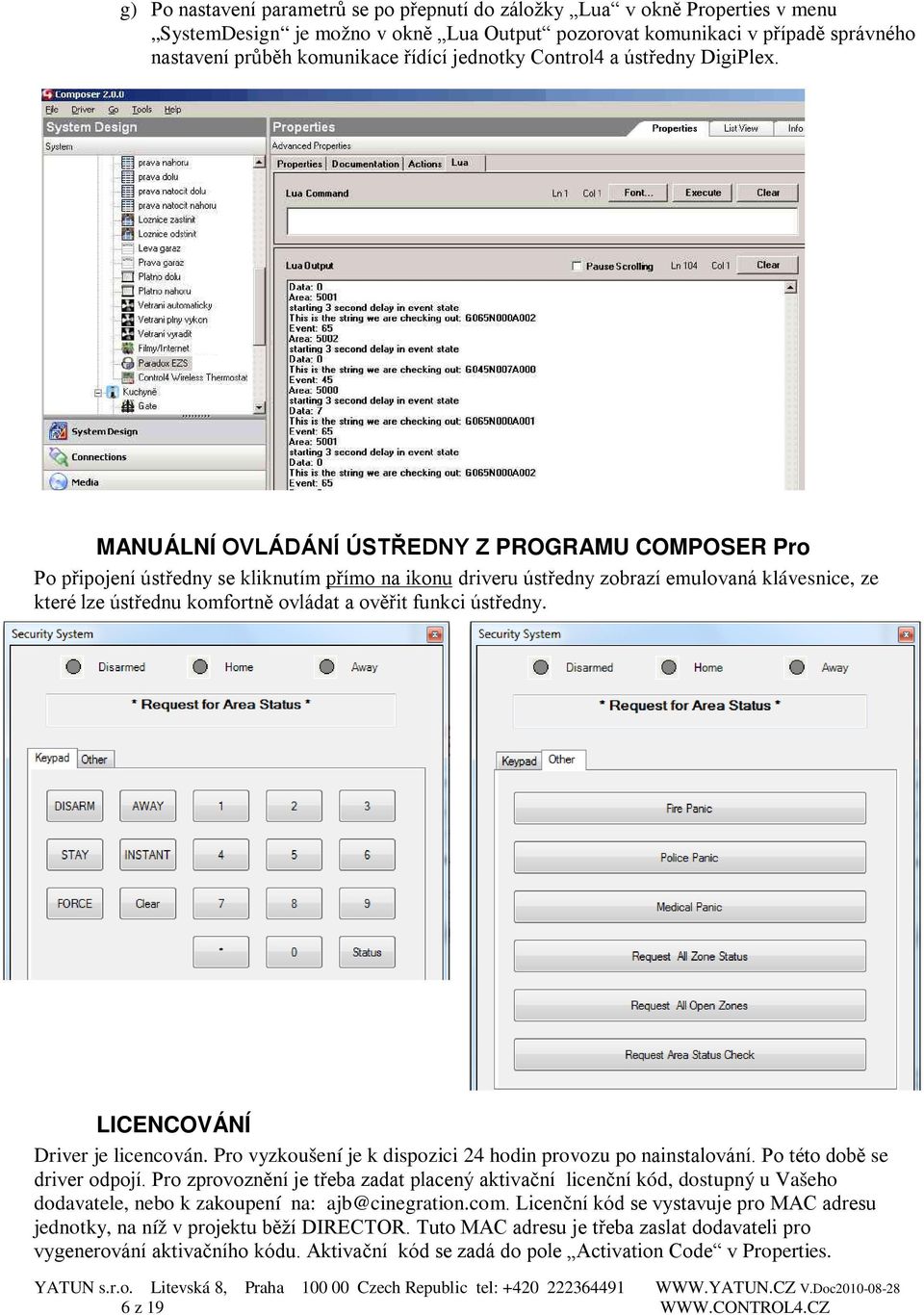

6 g) Po nastavení parametrů se po přepnutí do záložky Lua v okně Properties v menu SystemDesign je možno v okně Lua Output pozorovat komunikaci v případě správného nastavení průběh komunikace řídící jednotky Control4 a ústředny DigiPlex. MANUÁLNÍ OVLÁDÁNÍ ÚSTŘEDNY Z PROGRAMU COMPOSER Pro Po připojení ústředny se kliknutím přímo na ikonu driveru ústředny zobrazí emulovaná klávesnice, ze které lze ústřednu komfortně ovládat a ověřit funkci ústředny. LICENCOVÁNÍ Driver je licencován. Pro vyzkoušení je k dispozici 24 hodin provozu po nainstalování. Po této době se driver odpojí. Pro zprovoznění je třeba zadat placený aktivační licenční kód, dostupný u Vašeho dodavatele, nebo k zakoupení na: ajb@cinegration.com. Licenční kód se vystavuje pro MAC adresu jednotky, na níž v projektu běží DIRECTOR. Tuto MAC adresu je třeba zaslat dodavateli pro vygenerování aktivačního kódu. Aktivační kód se zadá do pole Activation Code v Properties. 6 z 19

7 POUŽITÍ ÚSTŘEDNY DigiPlex V SYSTÉMU Control4 Předávání informací směrem Z ústředny DigiPlex DO systému Control4: Pro přebírání informací z ústředny DigiPlex má driver k dispozici dva kanály a) První kanál zajišťuje informace o stavu vstupních zón/smyček (počet vyhodnocovaných zón se nastavuje v driveru), stavu podsystémů, stavu ústředny. Stavy vstupních zón/smyček ústředny, podsystémů a stavy ústředny jsou do systému předávány pomocí Connections. Po připojení ústředny sériovým portem, nahrání driveru a zadání počtu zón, jež mají být monitorovány, se zobrazí v sekci ControlA/V Connections příslušného driveru ústředny zvolený počet zón, na něž lze pomocí Connections připojit drivery libovolných vstupních zařízení systému (čidla, kontakty..) a dále je vyhodnocovat a využívat je přes sekci Programming. b) Druhým mechanismem pro přebírání informací z ústředny je 30 virtuálních výstupů typu PGM v ústředně DigiPlex, jejichž stav může Control4 vyhodnocovat v menu Programming sekce Events příslušného driveru ústředny. Fungují stejným způsobem jako ostatní dvoustavové vstupy (tlačítka, kontakty ) a jejich stav je generován ústřednou. Např. při vypnutí střežení uživatelem č. 1 je nastavena v ústředně Digiplex aktivace virtuálního výstupu PGM 1. Aktivaci PGM 1 zachytí příslušná událost On-event v systému Control4 a spustí přiřazený skript zapínající světla a hudbu odpovídající zvolenému uživateli. Použití viz kapitola tohoto návodu POUŽITÍ VIRTUÁLNÍCH PROGRAMOVATELNÝCH VÝSTUPŮ (Virtual PGM) pro ovládání. Předávání informací směrem Z systému Control4 DO ústředny DigiPlex: Modul PRT-3 umožňuje aktivovat 16 vnitřních 'virtuálních vstupů'. Tyto vstupy se ústředně jeví jako skutečné vstupy a driver systému Control4 může nastavovat jejich hodnoty na zap/vyp (open/close) a tak ústřednu ovládat. Nastavování hodnot těmto virtuálním vstupům ústředny EZS se v systému Control4 provádí v menu Programming-Actions příslušného driveru ústředny v sekci Commands. Tyto virtuální vstupy na modulu PRT-3 umožňují aktivovat v ústředně DigiPlex libovolné dostupné funkce. Např. detekuje-li systém Control4 havarijní pokles teploty aktivuje příslušný virtuální vstup ústředny DigiPlex a tato odešle po telefonní lince na pult centrální ochrany/monitorovací centrum standardizovanou poplachovou zprávu 24Hr Freeze. (Je-li používán přenos poplachu ústřednou). Podrobný popis viz dále, kapitola OVLÁDÁNÍ ÚSTŘEDNY DigiPlex Z MENU Actions V SEKCI PROGRAMMING SIGNALIZACE PORUCH Z ÚSTŘEDNY Driver poskytuje 8 poruchových signálů, které mohou aktivovat událost pomocí Event v Programmingu v Composeru Pro : 1. Phone Line Trouble 2. AC Power Fail 3. Battery Fail 4. Aux Power Trouble 5. Siren Trouble 6. Bell Absent 7. Loss of Clock 8. Fire Trouble 7 z 19

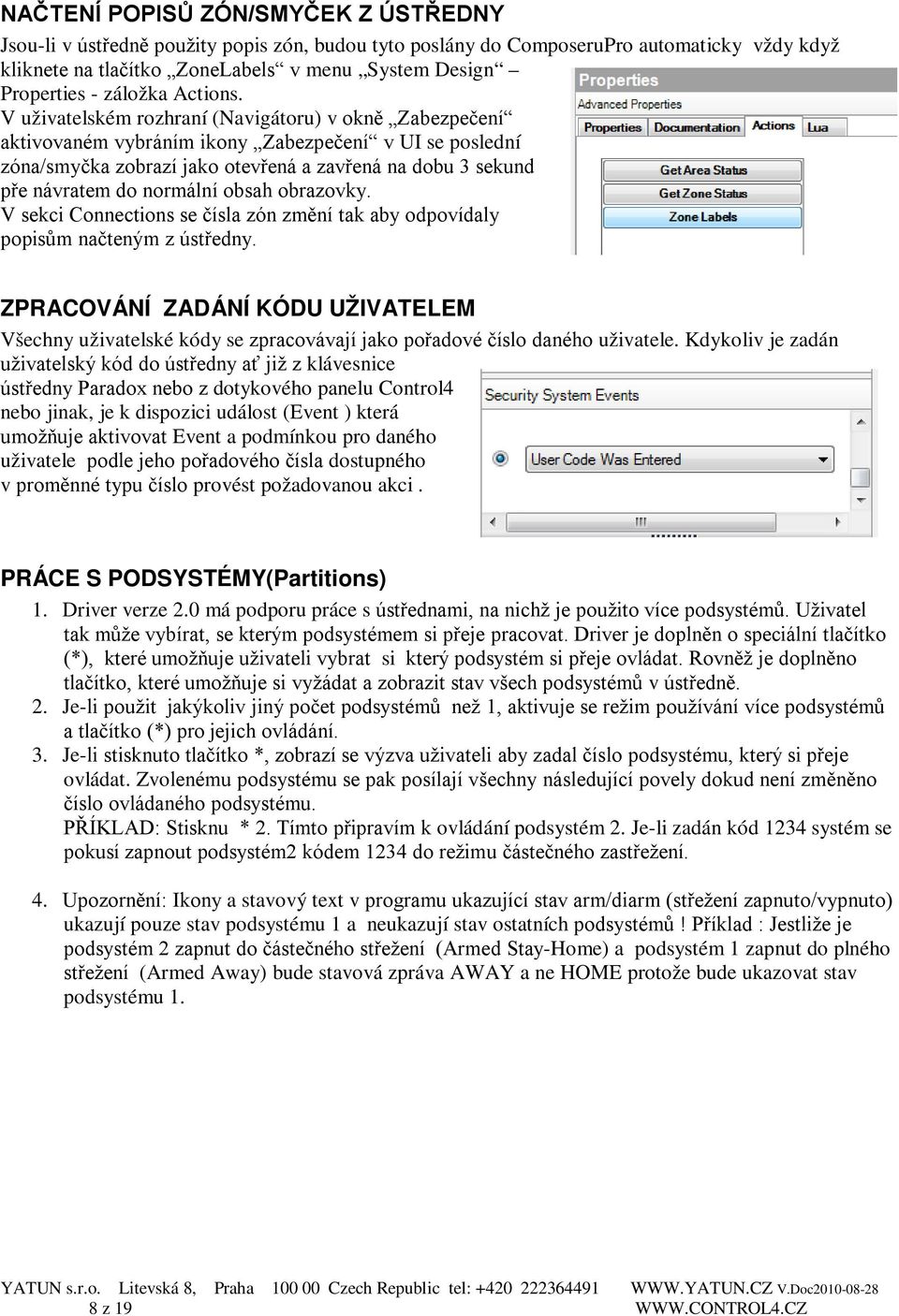

8 NAČTENÍ POPISŮ ZÓN/SMYČEK Z ÚSTŘEDNY Jsou-li v ústředně použity popis zón, budou tyto poslány do ComposeruPro automaticky vždy když kliknete na tlačítko ZoneLabels v menu System Design Properties - záložka Actions. V uživatelském rozhraní (Navigátoru) v okně Zabezpečení aktivovaném vybráním ikony Zabezpečení v UI se poslední zóna/smyčka zobrazí jako otevřená a zavřená na dobu 3 sekund pře návratem do normální obsah obrazovky. V sekci Connections se čísla zón změní tak aby odpovídaly popisům načteným z ústředny. ZPRACOVÁNÍ ZADÁNÍ KÓDU UŽIVATELEM Všechny uživatelské kódy se zpracovávají jako pořadové číslo daného uživatele. Kdykoliv je zadán uživatelský kód do ústředny ať již z klávesnice ústředny Paradox nebo z dotykového panelu Control4 nebo jinak, je k dispozici událost (Event ) která umožňuje aktivovat Event a podmínkou pro daného uživatele podle jeho pořadového čísla dostupného v proměnné typu číslo provést požadovanou akci. PRÁCE S PODSYSTÉMY(Partitions) 1. Driver verze 2.0 má podporu práce s ústřednami, na nichž je použito více podsystémů. Uživatel tak může vybírat, se kterým podsystémem si přeje pracovat. Driver je doplněn o speciální tlačítko (*), které umožňuje uživateli vybrat si který podsystém si přeje ovládat. Rovněž je doplněno tlačítko, které umožňuje si vyžádat a zobrazit stav všech podsystémů v ústředně. 2. Je-li použit jakýkoliv jiný počet podsystémů než 1, aktivuje se režim používání více podsystémů a tlačítko (*) pro jejich ovládání. 3. Je-li stisknuto tlačítko *, zobrazí se výzva uživateli aby zadal číslo podsystému, který si přeje ovládat. Zvolenému podsystému se pak posílají všechny následující povely dokud není změněno číslo ovládaného podsystému. PŘÍKLAD: Stisknu * 2. Tímto připravím k ovládání podsystém 2. Je-li zadán kód 1234 systém se pokusí zapnout podsystém2 kódem 1234 do režimu částečného zastřežení. 4. Upozornění: Ikony a stavový text v programu ukazující stav arm/diarm (střežení zapnuto/vypnuto) ukazují pouze stav podsystému 1 a neukazují stav ostatních podsystémů! Příklad : Jestliže je podsystém 2 zapnut do částečného střežení (Armed Stay-Home) a podsystém 1 zapnut do plného střežení (Armed Away) bude stavová zpráva AWAY a ne HOME protože bude ukazovat stav podsystému 1. 8 z 19

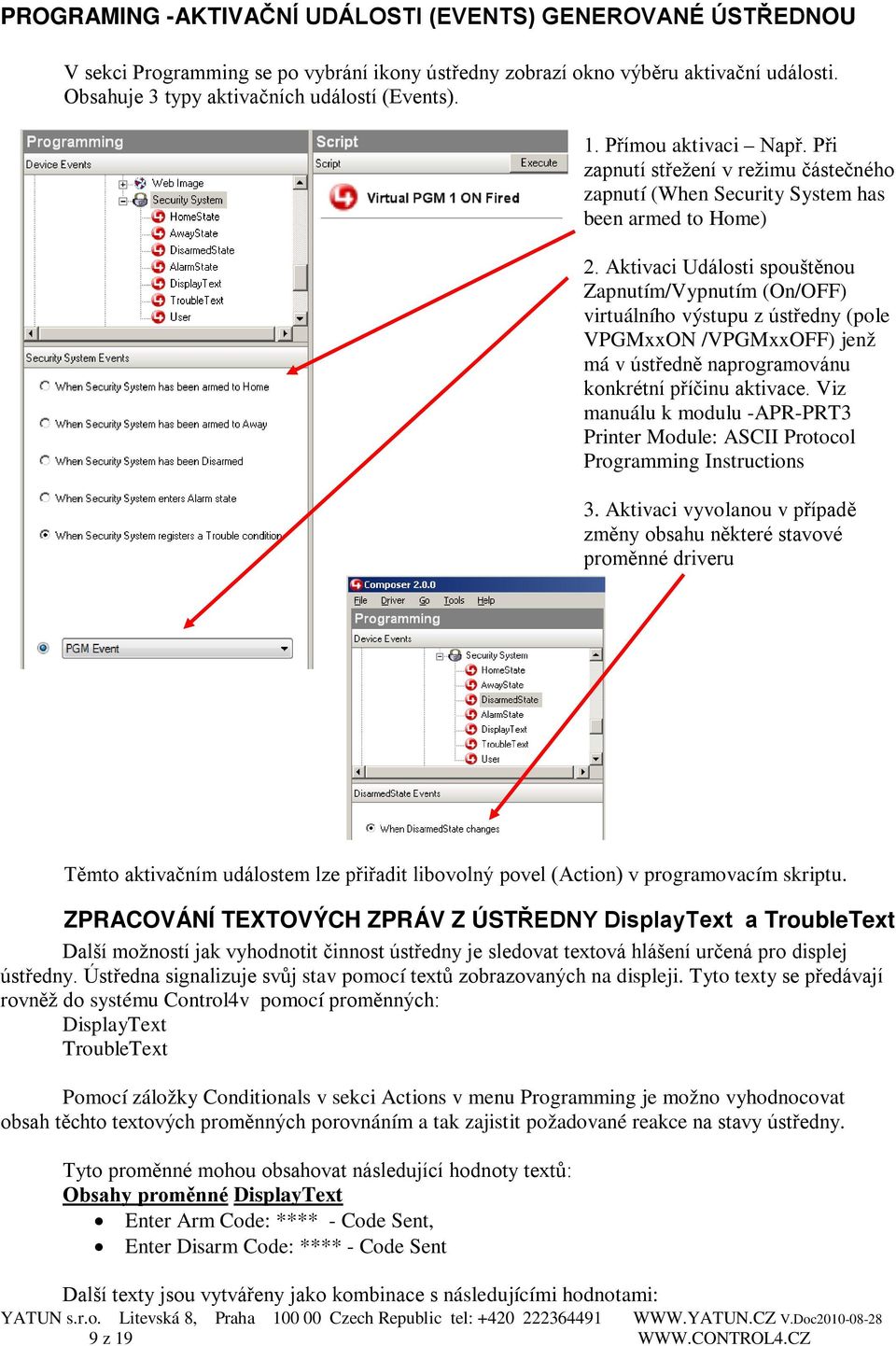

9 PROGRAMING -AKTIVAČNÍ UDÁLOSTI (EVENTS) GENEROVANÉ ÚSTŘEDNOU V sekci Programming se po vybrání ikony ústředny zobrazí okno výběru aktivační události. Obsahuje 3 typy aktivačních událostí (Events). 1. Přímou aktivaci Např. Při zapnutí střežení v režimu částečného zapnutí (When Security System has been armed to Home) 2. Aktivaci Události spouštěnou Zapnutím/Vypnutím (On/OFF) virtuálního výstupu z ústředny (pole VPGMxxON /VPGMxxOFF) jenž má v ústředně naprogramovánu konkrétní příčinu aktivace. Viz manuálu k modulu -APR-PRT3 Printer Module: ASCII Protocol Programming Instructions 3. Aktivaci vyvolanou v případě změny obsahu některé stavové proměnné driveru Těmto aktivačním událostem lze přiřadit libovolný povel (Action) v programovacím skriptu. ZPRACOVÁNÍ TEXTOVÝCH ZPRÁV Z ÚSTŘEDNY DisplayText a TroubleText Další možností jak vyhodnotit činnost ústředny je sledovat textová hlášení určená pro displej ústředny. Ústředna signalizuje svůj stav pomocí textů zobrazovaných na displeji. Tyto texty se předávají rovněž do systému Control4v pomocí proměnných: DisplayText TroubleText Pomocí záložky Conditionals v sekci Actions v menu Programming je možno vyhodnocovat obsah těchto textových proměnných porovnáním a tak zajistit požadované reakce na stavy ústředny. Tyto proměnné mohou obsahovat následující hodnoty textů: Obsahy proměnné DisplayText Enter Arm Code: **** - Code Sent, Enter Disarm Code: **** - Code Sent Další texty jsou vytvářeny jako kombinace s následujícími hodnotami: 9 z 19

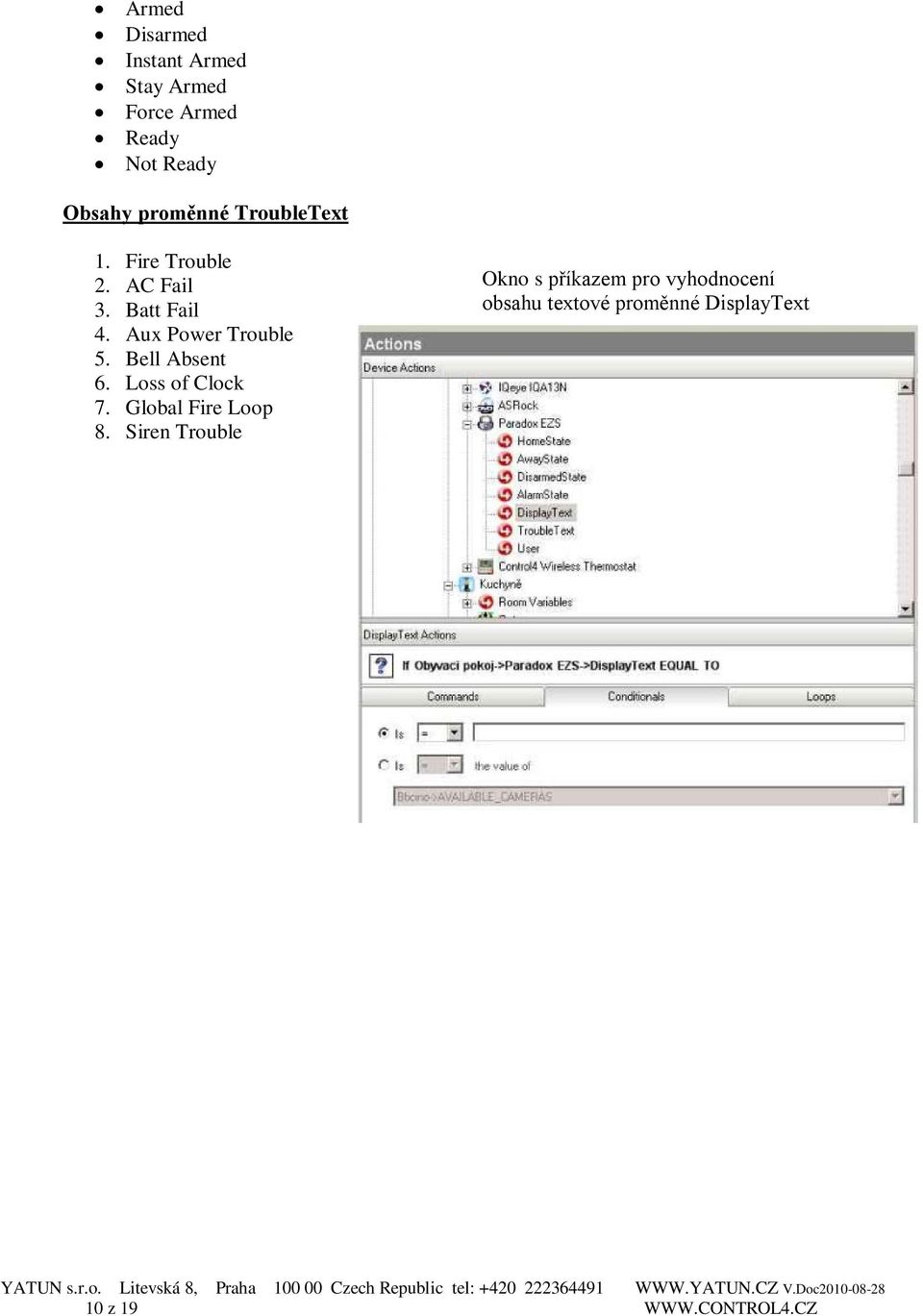

10 Armed Disarmed Instant Armed Stay Armed Force Armed Ready Not Ready Obsahy proměnné TroubleText 1. Fire Trouble 2. AC Fail 3. Batt Fail 4. Aux Power Trouble 5. Bell Absent 6. Loss of Clock 7. Global Fire Loop 8. Siren Trouble Okno s příkazem pro vyhodnocení obsahu textové proměnné DisplayText 10 z 19

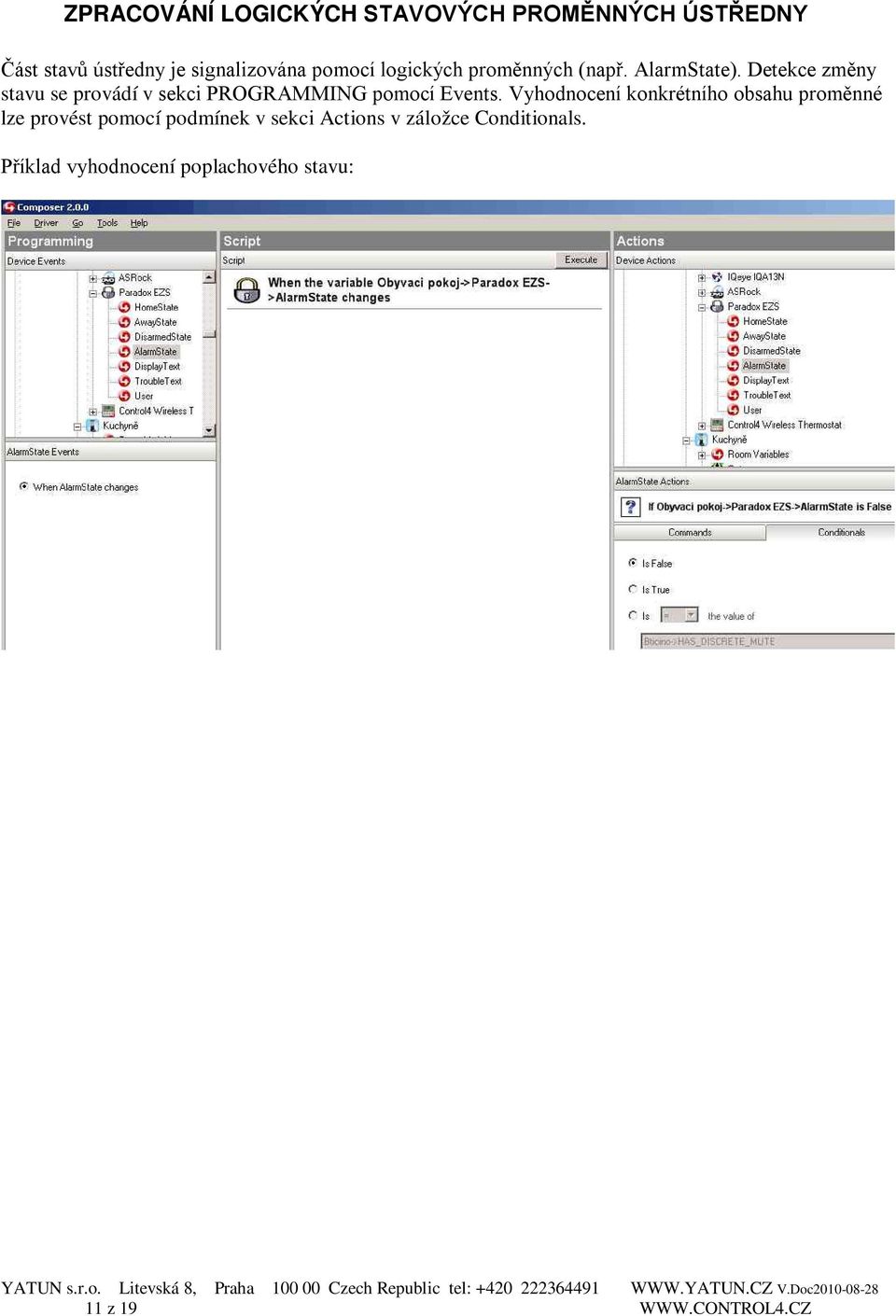

11 ZPRACOVÁNÍ LOGICKÝCH STAVOVÝCH PROMĚNNÝCH ÚSTŘEDNY Část stavů ústředny je signalizována pomocí logických proměnných (např. AlarmState). Detekce změny stavu se provádí v sekci PROGRAMMING pomocí Events. Vyhodnocení konkrétního obsahu proměnné lze provést pomocí podmínek v sekci Actions v záložce Conditionals. Příklad vyhodnocení poplachového stavu: 11 z 19

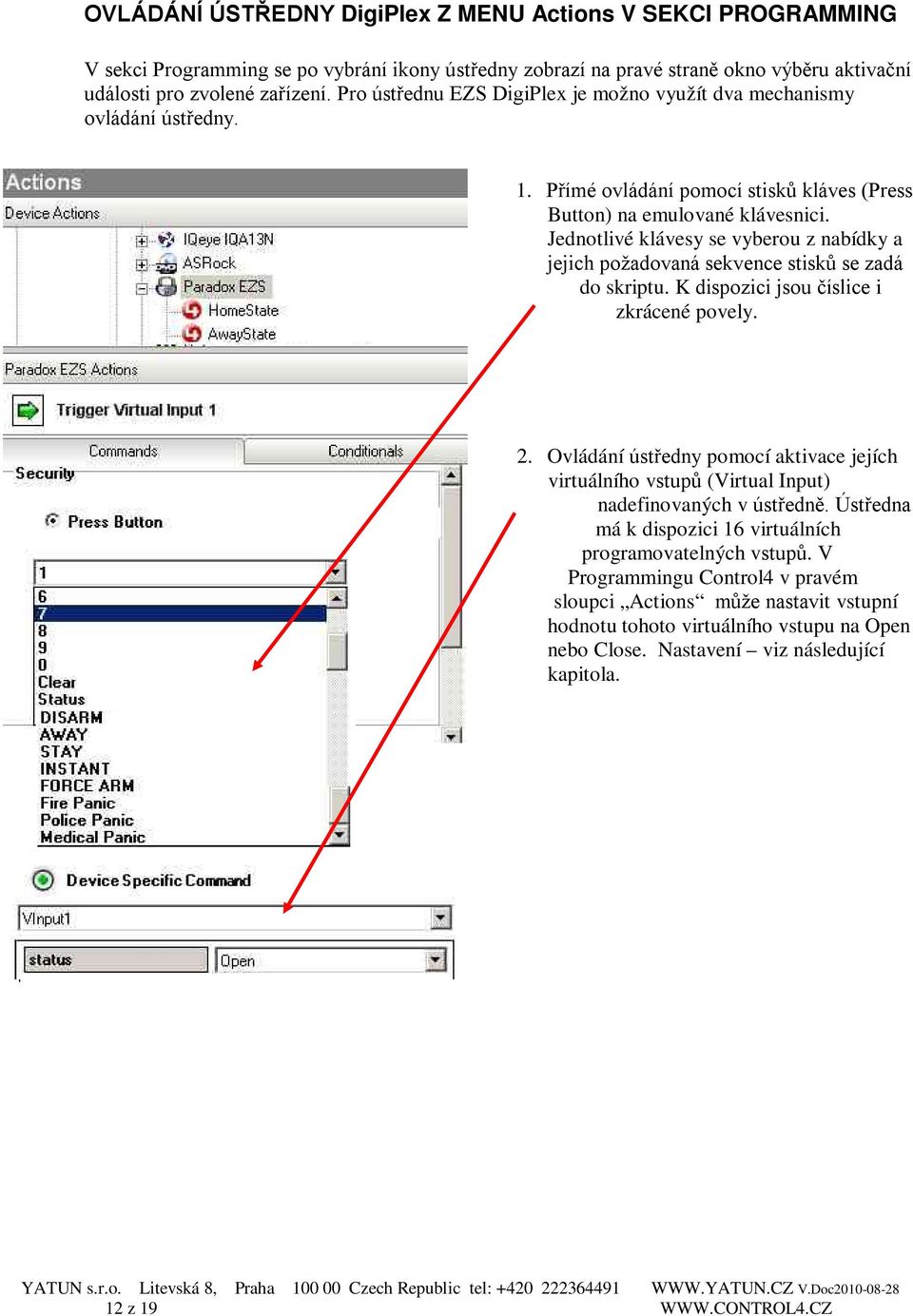

12 OVLÁDÁNÍ ÚSTŘEDNY DigiPlex Z MENU Actions V SEKCI PROGRAMMING V sekci Programming se po vybrání ikony ústředny zobrazí na pravé straně okno výběru aktivační události pro zvolené zařízení. Pro ústřednu EZS DigiPlex je možno využít dva mechanismy ovládání ústředny. 1. Přímé ovládání pomocí stisků kláves (Press Button) na emulované klávesnici. Jednotlivé klávesy se vyberou z nabídky a jejich požadovaná sekvence stisků se zadá do skriptu. K dispozici jsou číslice i zkrácené povely. 2. Ovládání ústředny pomocí aktivace jejích virtuálního vstupů (Virtual Input) nadefinovaných v ústředně. Ústředna má k dispozici 16 virtuálních programovatelných vstupů. V Programmingu Control4 v pravém sloupci Actions může nastavit vstupní hodnotu tohoto virtuálního vstupu na Open nebo Close. Nastavení viz následující kapitola. 12 z 19

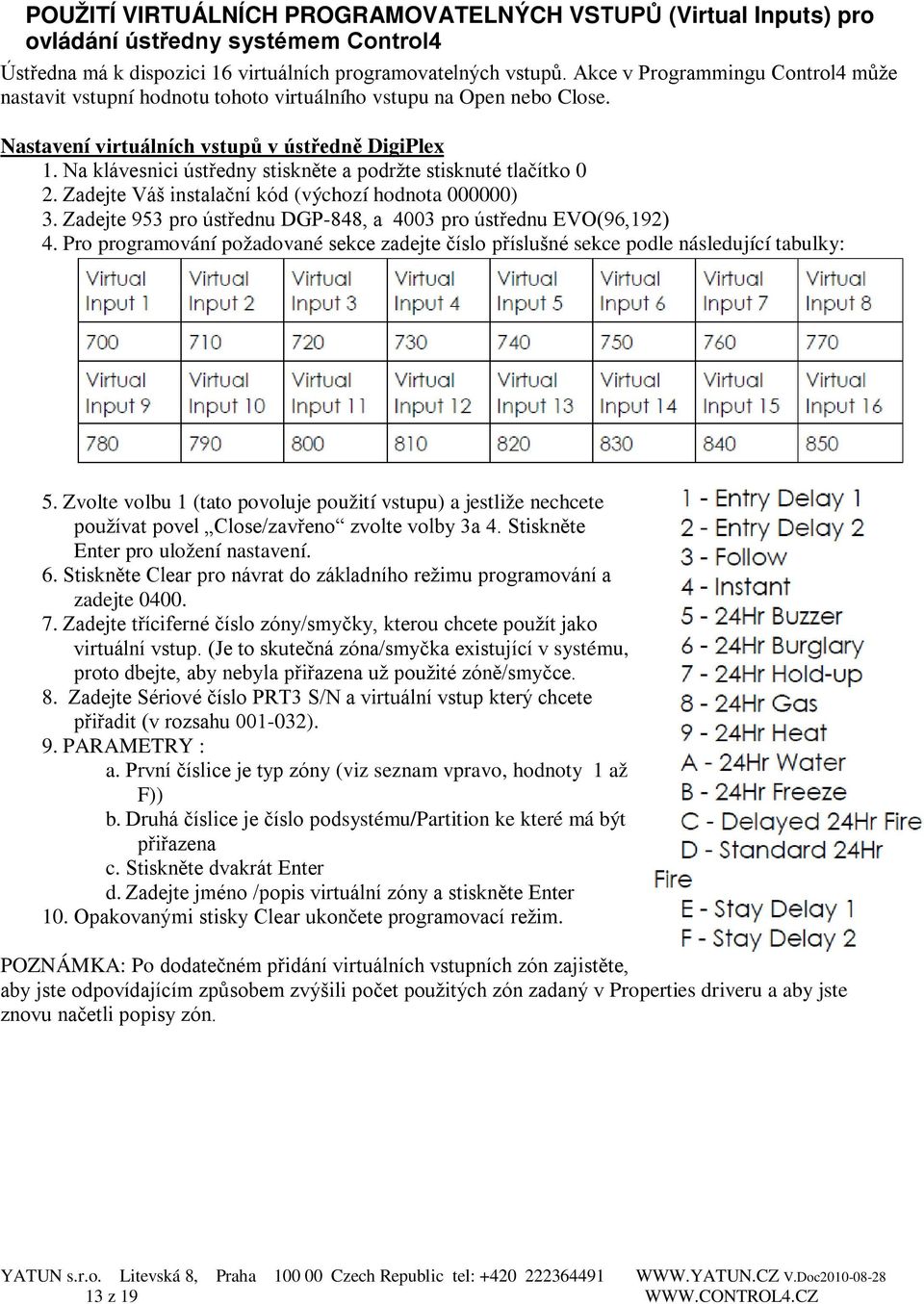

13 POUŽITÍ VIRTUÁLNÍCH PROGRAMOVATELNÝCH VSTUPŮ (Virtual Inputs) pro ovládání ústředny systémem Control4 Ústředna má k dispozici 16 virtuálních programovatelných vstupů. Akce v Programmingu Control4 může nastavit vstupní hodnotu tohoto virtuálního vstupu na Open nebo Close. Nastavení virtuálních vstupů v ústředně DigiPlex 1. Na klávesnici ústředny stiskněte a podržte stisknuté tlačítko 0 2. Zadejte Váš instalační kód (výchozí hodnota ) 3. Zadejte 953 pro ústřednu DGP-848, a 4003 pro ústřednu EVO(96,192) 4. Pro programování požadované sekce zadejte číslo příslušné sekce podle následující tabulky: 5. Zvolte volbu 1 (tato povoluje použití vstupu) a jestliže nechcete používat povel Close/zavřeno zvolte volby 3a 4. Stiskněte Enter pro uložení nastavení. 6. Stiskněte Clear pro návrat do základního režimu programování a zadejte Zadejte tříciferné číslo zóny/smyčky, kterou chcete použít jako virtuální vstup. (Je to skutečná zóna/smyčka existující v systému, proto dbejte, aby nebyla přiřazena už použité zóně/smyčce. 8. Zadejte Sériové číslo PRT3 S/N a virtuální vstup který chcete přiřadit (v rozsahu ). 9. PARAMETRY : a. První číslice je typ zóny (viz seznam vpravo, hodnoty 1 až F)) b. Druhá číslice je číslo podsystému/partition ke které má být přiřazena c. Stiskněte dvakrát Enter d. Zadejte jméno /popis virtuální zóny a stiskněte Enter 10. Opakovanými stisky Clear ukončete programovací režim. POZNÁMKA: Po dodatečném přidání virtuálních vstupních zón zajistěte, aby jste odpovídajícím způsobem zvýšili počet použitých zón zadaný v Properties driveru a aby jste znovu načetli popisy zón. 13 z 19

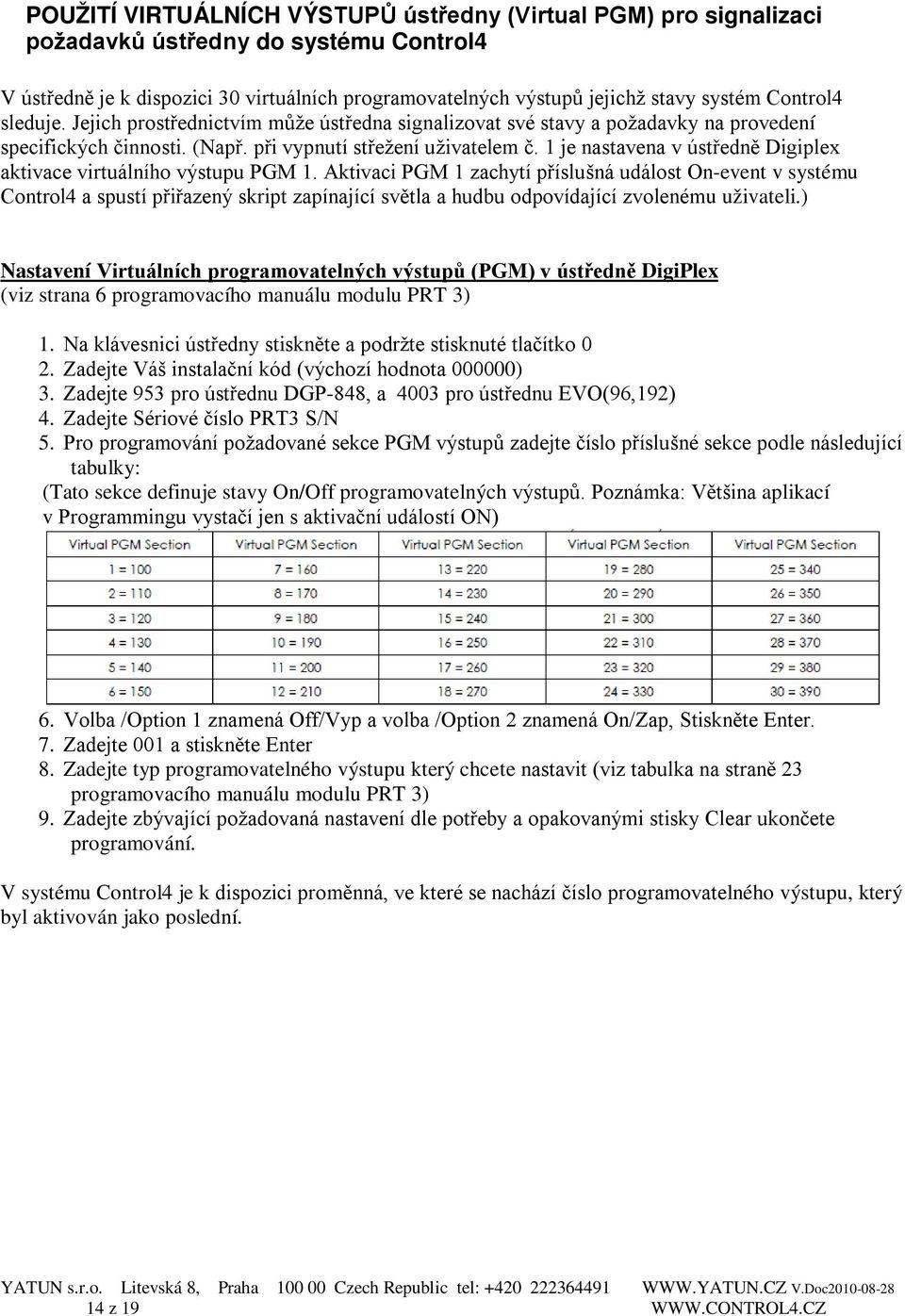

14 POUŽITÍ VIRTUÁLNÍCH VÝSTUPŮ ústředny (Virtual PGM) pro signalizaci požadavků ústředny do systému Control4 V ústředně je k dispozici 30 virtuálních programovatelných výstupů jejichž stavy systém Control4 sleduje. Jejich prostřednictvím může ústředna signalizovat své stavy a požadavky na provedení specifických činnosti. (Např. při vypnutí střežení uživatelem č. 1 je nastavena v ústředně Digiplex aktivace virtuálního výstupu PGM 1. Aktivaci PGM 1 zachytí příslušná událost On-event v systému Control4 a spustí přiřazený skript zapínající světla a hudbu odpovídající zvolenému uživateli.) Nastavení Virtuálních programovatelných výstupů (PGM) v ústředně DigiPlex (viz strana 6 programovacího manuálu modulu PRT 3) 1. Na klávesnici ústředny stiskněte a podržte stisknuté tlačítko 0 2. Zadejte Váš instalační kód (výchozí hodnota ) 3. Zadejte 953 pro ústřednu DGP-848, a 4003 pro ústřednu EVO(96,192) 4. Zadejte Sériové číslo PRT3 S/N 5. Pro programování požadované sekce PGM výstupů zadejte číslo příslušné sekce podle následující tabulky: (Tato sekce definuje stavy On/Off programovatelných výstupů. Poznámka: Většina aplikací v Programmingu vystačí jen s aktivační událostí ON) 6. Volba /Option 1 znamená Off/Vyp a volba /Option 2 znamená On/Zap, Stiskněte Enter. 7. Zadejte 001 a stiskněte Enter 8. Zadejte typ programovatelného výstupu který chcete nastavit (viz tabulka na straně 23 programovacího manuálu modulu PRT 3) 9. Zadejte zbývající požadovaná nastavení dle potřeby a opakovanými stisky Clear ukončete programování. V systému Control4 je k dispozici proměnná, ve které se nachází číslo programovatelného výstupu, který byl aktivován jako poslední. 14 z 19

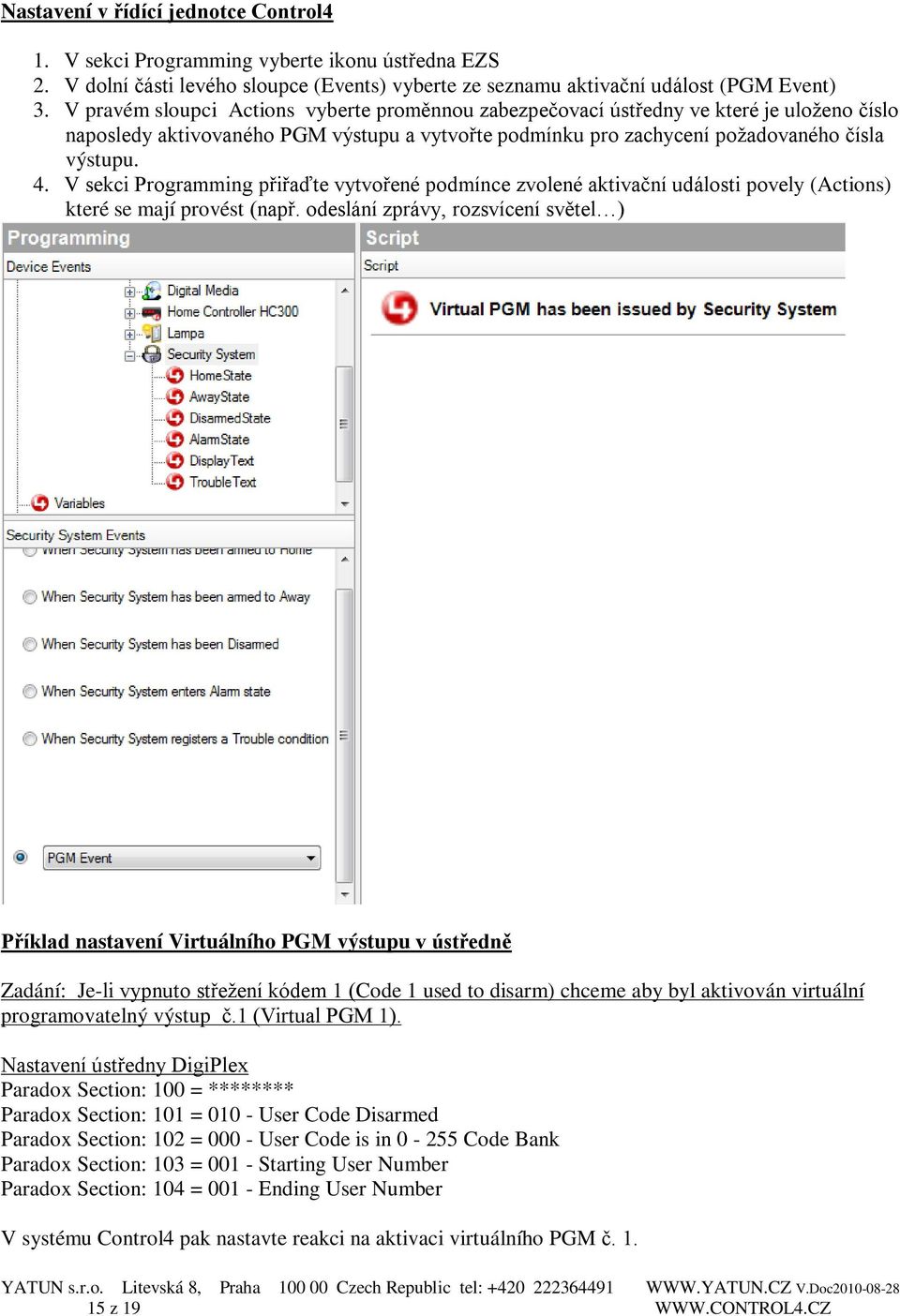

15 Nastavení v řídící jednotce Control4 1. V sekci Programming vyberte ikonu ústředna EZS 2. V dolní části levého sloupce (Events) vyberte ze seznamu aktivační událost (PGM Event) 3. V pravém sloupci Actions vyberte proměnnou zabezpečovací ústředny ve které je uloženo číslo naposledy aktivovaného PGM výstupu a vytvořte podmínku pro zachycení požadovaného čísla výstupu. 4. V sekci Programming přiřaďte vytvořené podmínce zvolené aktivační události povely (Actions) které se mají provést (např. odeslání zprávy, rozsvícení světel ) Příklad nastavení Virtuálního PGM výstupu v ústředně Zadání: Je-li vypnuto střežení kódem 1 (Code 1 used to disarm) chceme aby byl aktivován virtuální programovatelný výstup č.1 (Virtual PGM 1). Nastavení ústředny DigiPlex Paradox Section: 100 = ******** Paradox Section: 101 = User Code Disarmed Paradox Section: 102 = User Code is in Code Bank Paradox Section: 103 = Starting User Number Paradox Section: 104 = Ending User Number V systému Control4 pak nastavte reakci na aktivaci virtuálního PGM č z 19

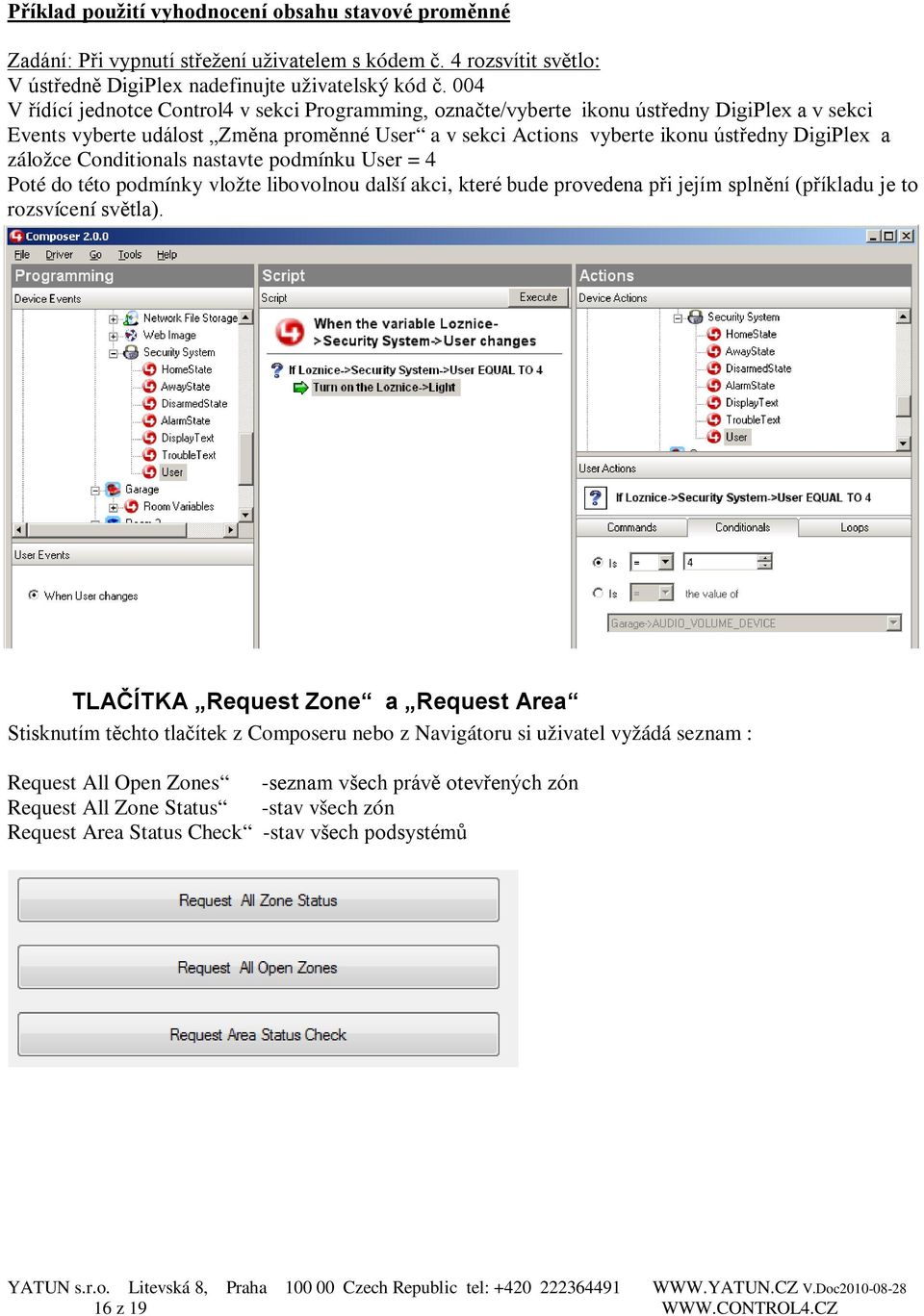

16 Příklad použití vyhodnocení obsahu stavové proměnné Zadání: Při vypnutí střežení uživatelem s kódem č. 4 rozsvítit světlo: V ústředně DigiPlex nadefinujte uživatelský kód č. 004 V řídící jednotce Control4 v sekci Programming, označte/vyberte ikonu ústředny DigiPlex a v sekci Events vyberte událost Změna proměnné User a v sekci Actions vyberte ikonu ústředny DigiPlex a záložce Conditionals nastavte podmínku User = 4 Poté do této podmínky vložte libovolnou další akci, které bude provedena při jejím splnění (příkladu je to rozsvícení světla). TLAČÍTKA Request Zone a Request Area Stisknutím těchto tlačítek z Composeru nebo z Navigátoru si uživatel vyžádá seznam : Request All Open Zones -seznam všech právě otevřených zón Request All Zone Status -stav všech zón Request Area Status Check -stav všech podsystémů 16 z 19

17 PROMĚNNÉ PROGRAMU ComposerPro pro Podsystémy 1 až 8 Od verze driveru č.5.0 obsahuje driver 8 řetězcových proměnných poskytujících možnost reagovat na stavy těchto podsystémů pomocí Eventů v Programmingu. Obsah proměnných se aktualizuje při změně stavu podsystému. Texty obsažené v stavových proměnných indikující jednotlivé stavy: Disarmed střežení vypnuto Away Armed střežení zapnuto celý objekt Stay Armed zapnuto částečné střežení objektu Force Armed nucené zapnutí střežení (bez ohledu na stav zón) Instant Armed okamžité zapnutí střežení Alarm - poplach v podsystému SEZNAM KOMPATIBILNÍCH ÚSTŘEDEN (K DATU ) Podporováno : EVO48 EVO96 EVO192 DGP-848 ( V4.11 a vyšší) DGP-NE96 ( V1.6 a vyšší) Platí pro driver V.2011/02/10 CHOVÁNÍ DRIVERU PŘI ZTRÁTĚ A OBNOVENÍ SPOJENÍ V případě výpadku spojení driveru Control4 s ústřednou DigiPlex (např. v důsledku dočasného odpojení linky RS232) driver čeká na obnovení komunikace, a po opětovném fyzickém připojení systému pokračuje v provádění činnosti. Po dobu ztráty komunikace s ústřednou DigiPlex: O nedostupnosti systému DigiPlex nemá uživatel zprávu- systém pouze nereaguje na povely uživatele. (Není-li spojení s ústřednou monitorováno na aplikační úrovni pomocí skriptů v sekci Programming ) neprovádí se aktualizace stavů snímačů neprovádí povely poslané ze systému Control4. V systému Control4 zůstávají signalizované stavy na posledních známých hodnotách POZNÁMKA: Kontrolu spojení s ústřednou lze monitorovat na aplikační úrovni pomocí skriptů v sekci Programming, periodickým provádění akce na ústředně a sledování odezvy ústředny. REŽIM LADĚNÍ SPRÁVNÉ FUNKCE -,Debug mode V záložce Properties (volby System Design) se dají zapnout následující volby - Off záznam činnosti vypnut - LOG záznam činnosti se ukládá do systémového logu - Print záznam činnosti se vypisuje a je k dispozici - Print +Log záznam činnosti se ukládá do systémového logu a vypisuje Systémový Debug log je dostupný v souborovém systému příslušné řídící jednotky v adresáři Log. 17 z 19

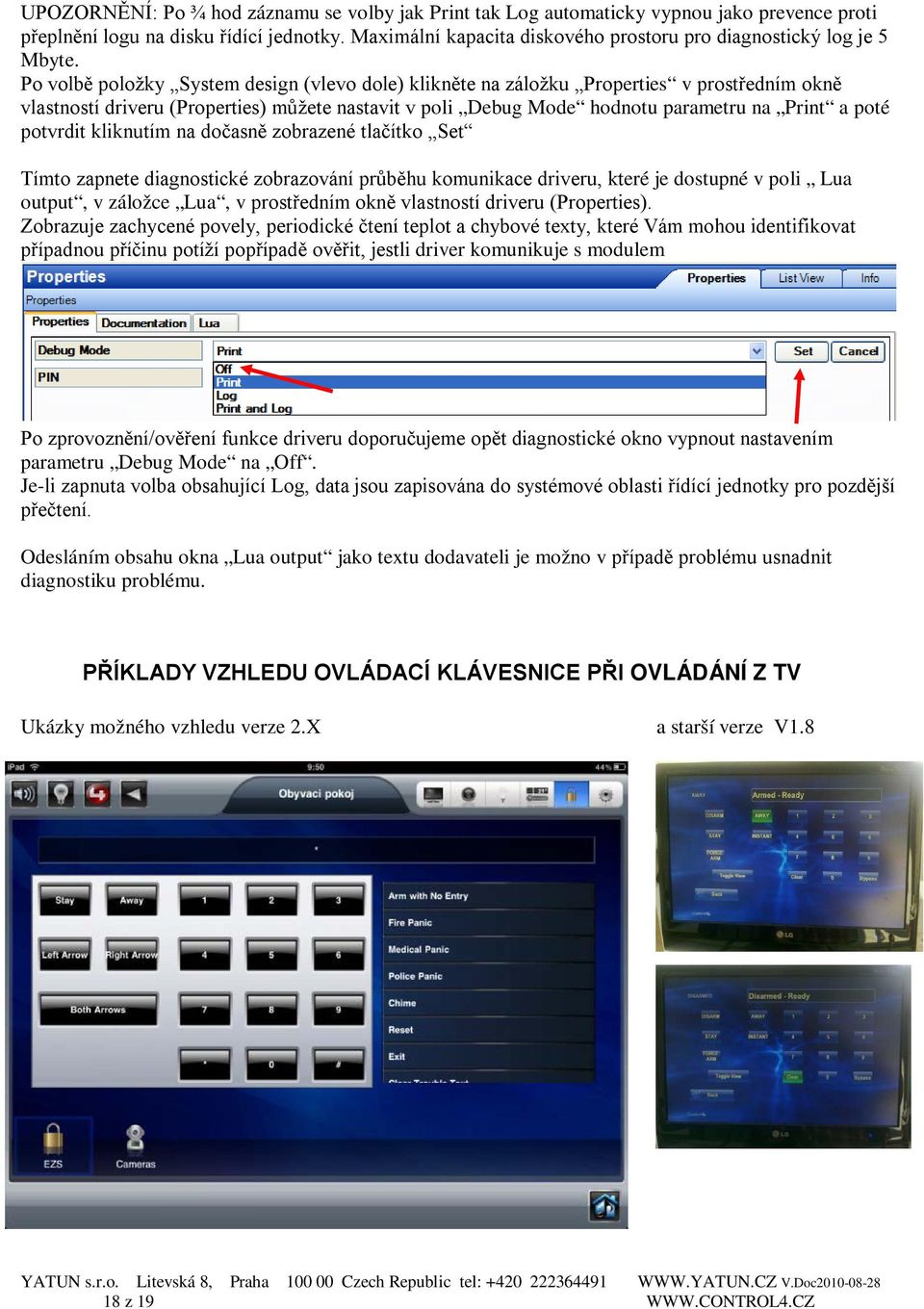

18 UPOZORNĚNÍ: Po ¾ hod záznamu se volby jak Print tak Log automaticky vypnou jako prevence proti přeplnění logu na disku řídící jednotky. Maximální kapacita diskového prostoru pro diagnostický log je 5 Mbyte. Po volbě položky System design (vlevo dole) klikněte na záložku Properties v prostředním okně vlastností driveru (Properties) můžete nastavit v poli Debug Mode hodnotu parametru na Print a poté potvrdit kliknutím na dočasně zobrazené tlačítko Set Tímto zapnete diagnostické zobrazování průběhu komunikace driveru, které je dostupné v poli Lua output, v záložce Lua, v prostředním okně vlastností driveru (Properties). Zobrazuje zachycené povely, periodické čtení teplot a chybové texty, které Vám mohou identifikovat případnou příčinu potíží popřípadě ověřit, jestli driver komunikuje s modulem Po zprovoznění/ověření funkce driveru doporučujeme opět diagnostické okno vypnout nastavením parametru Debug Mode na Off. Je-li zapnuta volba obsahující Log, data jsou zapisována do systémové oblasti řídící jednotky pro pozdější přečtení. Odesláním obsahu okna Lua output jako textu dodavateli je možno v případě problému usnadnit diagnostiku problému. PŘÍKLADY VZHLEDU OVLÁDACÍ KLÁVESNICE PŘI OVLÁDÁNÍ Z TV Ukázky možného vzhledu verze 2.X a starší verze V z 19

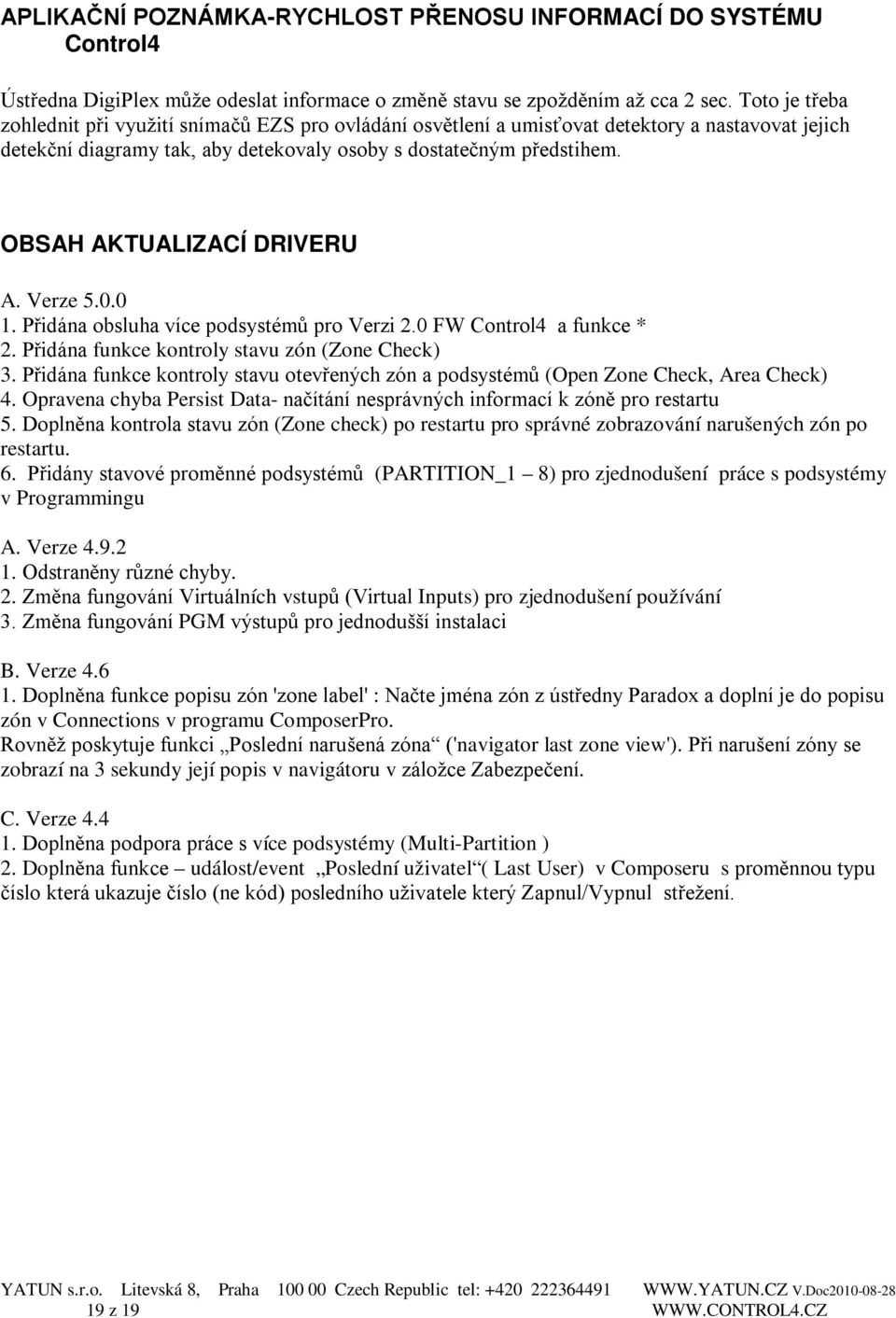

19 APLIKAČNÍ POZNÁMKA-RYCHLOST PŘENOSU INFORMACÍ DO SYSTÉMU Control4 Ústředna DigiPlex může odeslat informace o změně stavu se zpožděním až cca 2 sec. Toto je třeba zohlednit při využití snímačů EZS pro ovládání osvětlení a umisťovat detektory a nastavovat jejich detekční diagramy tak, aby detekovaly osoby s dostatečným předstihem. OBSAH AKTUALIZACÍ DRIVERU A. Verze Přidána obsluha více podsystémů pro Verzi 2.0 FW Control4 a funkce * 2. Přidána funkce kontroly stavu zón (Zone Check) 3. Přidána funkce kontroly stavu otevřených zón a podsystémů (Open Zone Check, Area Check) 4. Opravena chyba Persist Data- načítání nesprávných informací k zóně pro restartu 5. Doplněna kontrola stavu zón (Zone check) po restartu pro správné zobrazování narušených zón po restartu. 6. Přidány stavové proměnné podsystémů (PARTITION_1 8) pro zjednodušení práce s podsystémy v Programmingu A. Verze Odstraněny různé chyby. 2. Změna fungování Virtuálních vstupů (Virtual Inputs) pro zjednodušení používání 3. Změna fungování PGM výstupů pro jednodušší instalaci B. Verze Doplněna funkce popisu zón 'zone label' : Načte jména zón z ústředny Paradox a doplní je do popisu zón v Connections v programu ComposerPro. Rovněž poskytuje funkci Poslední narušená zóna ('navigator last zone view'). Při narušení zóny se zobrazí na 3 sekundy její popis v navigátoru v záložce Zabezpečení. C. Verze Doplněna podpora práce s více podsystémy (Multi-Partition ) 2. Doplněna funkce událost/event Poslední uživatel ( Last User) v Composeru s proměnnou typu číslo která ukazuje číslo (ne kód) posledního uživatele který Zapnul/Vypnul střežení. 19 z 19
