1 LABORATOŘ ANALÝZY POTRAVIN A PŘÍRODNÍCH PRODUKTŮ Stanovení pesticidů v citrusových plodech metodou LC-MS/MS Garant úlohy: Ing. Vojtěch Hrbek 1

2 1. Základní požadované znalosti pro vstupní test Základní informace o pesticidech Princip QuEChERS extrakce Validace metody význam a účel Princip a využití kapalinové chromatografie Princip a užití hmotnostní spektrometrie Pravidla bezpečnosti práce v laboratoři a protipožární ochrany 2. Náplň úlohy Extrakce pesticidů ze vzorků metodou QuEChERS Příprava kalibračních standardů, fortifikovaných a neznámých vzorků Seznámení s LC-MS/MS instrumentu, měření kalibrace a vzorků Vyhodnocení naměřených dat (validace) 3. Časový snímek cvičení 30 minut Kontrola požadovaných znalostí, diskuse: způsob přípravy vzorků, měření a vyhodnocování naměřených dat 90 minut Příprava jednotlivých vzorků a standardů 30 minut Seznámení s LC-MS instrumentací 20 minut Měření vzorků 60 minut Vyhodnocení naměřených dat a diskuse výsledků 10 minut Ukončení úlohy + úklid 2

3 4. Teoretický úvod 4.1. Pesticidy Pesticidy jsou definovány jako sloučeniny a jejich směsi určené k prevenci, ničení, potlačení, odpuzení či kontrole škodlivých činitelů (nežádoucích mikroorganismů, rostlin a živočichů) během produkce, skladování, transportu, distribuce a zpracování potravin a krmiv. Tato definice dále zahrnuje látky, které působí jako defolianty (druh herbicidu užívaného zejména před mechanizovanou sklizní plodin, který u rostliny způsobuje opadávání listů), desikanty (látky vyvolávající desikaci čili stav vysušení), regulátory růstu rostlin, inhibitory klíčení, ale i látky podávané zvířatům proti ektoparazitům. V současné době představuje aplikace pesticidů nejběžnější metodu ochrany rostlinné výroby proti působení škodlivých organismů. Dopadem používání pesticidů k ochraně rostlin je možnost výskytu reziduí účinných látek, ale i jejich metabolitů nebo rozkladných produktů v životním prostředí, v ošetřených produktech (ovoci, zelenině, cereáliích, ), v tělech zvířat (v důsledku jejich přítomnosti v krmivech) a následně i v potravinách. Pesticidy představují široké spektrum chemických sloučenin, které se nejčastěji klasifikují podle cílového škodlivého činitele, viz Tabulka 1. Tabulka 1: Klasifikace pesticidů dle cílového škodlivého činitele (vybrané skupiny pesticidů) Skupina Cílový škodlivý činitel Skupina Cílový škodlivý činitel herbicidy plevelné rostliny ovicidy vajíčka hmyzu fungicidy plísně, cizopasné houby larvicidy larvy hmyzu insekticidy hmyz adulticidy dospělý hmyz (imago) rodenticidy hlodavci molluskocidy měkkýši algicidy řasy virucidy viry avicidy ptáci baktericidy bakterie Přestože pesticidy pomáhají během zemědělské produkce zvyšovat výnosy a chránit plodiny, jejich rezidua v těchto komoditách mohou představovat zdravotní riziko pro člověka, zejména pak pro malé děti. Z tohoto důvodu je nutno rezidua ve zmíněných komoditách sledovat/stanovovat Legislativa Množství reziduí v potravinách a krmivech jsou regulována nařízením Evropského parlamentu a Rady (ES) č. 396/2005 ve znění pozdějších předpisů. Součástí tohoto nařízení (Příloha II a III) jsou hodnoty maximálních limitů reziduí (MLR) v potravinách rostlinného a živočišného původu pro jednotlivé kombinace pesticid-komodita. Pro produkty, u nichž není stanovena zvláštní hodnota MLR, je stanovena tzv. standardní hodnota 0,01 mg kg -1 (default MRL). V češtině MLR neboli maximální limit reziduí má celosvětově používaný anglický 3

4 ekvivalent MRL, maximum residue level. MLR pro dětskou výživu je pro všechny pesticidy stanoveno na hladinu 0,01 mg kg Stanovení Obecný princip metod pro stanovení reziduí pesticidů se skládá z několika kroků: izolace reziduí, odstranění koextraktů, identifikace a kvantifikace analytů. Nejběžnější metodou pro izolaci reziduí pesticidů z pevných matric je jejich extrakce rozpouštědlem (extrakce typu kapalina-pevná látka (LSE)). Mezi hlavní separační techniky užívané při analýze reziduí pesticidů, patří plynová chromatografie (Gas Chromatography, GC) a kapalinová chromatografie (Liquid Chromatography, LC). Pro identifikaci a kvantifikaci analytů jsou v současné době obě techniky nejčastěji používány ve spojení s hmotnostní spektrometrií (Mass Spectrometry, MS), tedy s instrumentální technikou umožňující separaci iontů v plynné fázi ve vakuu dle poměru jejich hmotnosti a náboje (m/z). Mezi pesticidy se řadí více než 1000 látek s různými chemickými vlastnostmi, zejména polaritou. V dnešní době se pro stanovení pesticidů používají tzv. multi reziduální metody (MRM), které umožňují stanovení několika desítek až stovek reziduí pesticidů v jednom měření. Nicméně některé pesticidy nelze takto stanovit, některé, díky svým natolik odlišným chemickým vlastem, musí být stanovovány zvlášť za odlišných podmínek, vyžadují tak individuální přístup, který je označen jako single reziduální metoda (SRM). SRM se využívá např. pro stanovení silně polárních pesticidů (např. glyphosate). Pro MRM stanovení pesticidů se v dnešní době nejvíce využívá extrakční (izolační) metoda QuEChERS (Quick Easy Cheap Effective Rugged and Safe rychlá, jednoduchá, levná, efektivní, robustní a bezpečná). Princip metody QuEChERS spočívá v navážení homogenizovaného vzorku (matrice), 10g pro matrice s vysokým obsahem vody, 5 g v případě matric s nižším obsahem vody (okolo 50%) je navážka vzorku a přidává se i 5g vody. V případě suchých matric (cereálie) je navážka vzorku 2,5g a přídavek vody 7,5g. K naváženému vzorku (ať už s přídavkem vody nebo bez něj), je přidáno extrakční rozpouštědlo acetonitril. Směs se intenzivně protřepe a v následujícím kroku dojde k přídavku anorganických solí chloridu sodného a síranu hořečnatého. Tento přídavek solí má vliv na usnadnění extrakce analytů, takto lépe přejdou ze vzorku do acetonitrilové frakce. Vzorek se znovu protřepe a následně se přidá vnitřní standard TPP (trifenylfosfát) a vzorek se odstředí. Pro analýzu se odebírá acetonitrilová frakce. Pokud je třeba následuje ještě přečišťující krok pro odstranění koextraktů matrice, které by mohly rušit stanovení (typicky v případě čajů). 4

5 Návod laboratorní práce Předmětem této úlohy je analýza citrusových plodů (citróny, limetky apod.) na obsah pesticidů imazalilu a thiabendazolu, jimiž se plody běžně ošetřují. Tyto dva pesticidy jsou legislativně regulovány a pro citrusové plody je stanovena hodnota MLR na 5 mg.kg -1. Princip metody Thiabendazol a imizalil jsou ze vzorku extrahovány metodou QuECheRS. Vlastní stanovení pesticidů ve vzorku se provádí s využitím techniky kapalinové chromatografie s hmotnostně spektrometrickou detekcí za ionizace elektrosprejem (LC-ESI-MS). Hmotnostním analyzátorem je trojitý kvadrupól (QqQ). Specifické detekce je dosaženo v MRM módu (tj. monitorováním produktů fragmentace prekurzorového iontu, kterým je zpravidla pseudomolekulární iont daného analytu). Konfirmačním kritériem je shoda retenčních časů analytu ve vzorku a ve standardu a přítomnost minimálně dvou charakteristických produktových iontů (fragmentů) o určitém poměru intenzit. Kvantifikace se provádí metodou kalibrační křivky, srovnáním ploch píků vybraných produktových iontů v MS/MS chromatogramu vzorku a standardu. Úkoly: 1. Příprava blanku (vzorek prostý stanovovaných analytů, extrakt matrice), matričních kalibračních standardů, fortifikovaných vzorků (spiků) a neznámých vzorků (reálných vzorků) 2. Měření vzorků metodou LC-MS/MS 3. Vyhodnocení naměřených dat Chemikálie a standardy - Pracovní roztoky pesticidů v acetonitrilu - Methanol LiChrosolv, gradient grade, Merck (D) - Acetonitril Chromasolv, gradient grade, Sigma-Aldrich (USA) - Síran hořečnatý, > 98 %, Fluka (USA) - Chlorid sodný, Penta (ČR) - Mravenčan amonný, 99,999 %, Sigma-Aldrich (D) - Kys. mravenčí, 85 % p.a., Lachema (ČR) Použité přístroje - Kapalinový chromatograf Waters Aliance, Separate Module 2695, Waters (USA) - Hmotnostní spektrometr Quattro Premier XE, Waters (USA) 5

6 Tabulka 2: HPLC podmínky stanovení pesticidů kolona mobilní fáze objem nastřikovaného vzorku teplota kolony teplota autosampleru Tabulka 3: Gradient Pracovní postup 1. Izolace analytů ze vzorku Do 50ml plastové centrifugační kyvety se naváží 5 g homogenizovaných citrusů. Ke vzorku se následně přidá 5 ml vody s 1% kyselinou mravenčí (v/v). Poté se ke vzorku přidá 10 ml acetonitrilu, kyveta se uzavře a po dobu 2 minut intenzivně protřepává v ruce. Následně se ke vzorku přidají 4 g síranu hořečnatého a 1 g chloridu sodného, které jsou předem naváženy do kyvety k tomu určené, a kyveta se opět po dobu 1 minuty intenzivně protřepe v ruce. Po přídavku 200 µl vnitřního standardu (TPP, koncentrace ng.ml -1 ) ke vzorku je kyveta naposledy krátce protřepána a poté odstředěna při rpm po dobu 5 minut. (Před odstředěním je nutné kyvety proti sobě vyvážit do dvojic tak, aby rozdíl v jejich hmotnosti nepřesáhl 0,1 g.) Z horní acetonitrilové vrstvy se následně odebere pomocí skleněné Pasteurovy pipety přibližně 1-1,5 ml extraktu do krimplovací vialky. Extrakt se poté analyzuje pomocí techniky LC-MS/MS. 2. Příprava extraktu matrice ( blank ) a fortifikovaného vzorku ( spike ) Blank Extrakt matrice se připraví dle postupu popsaného v kapitole 1 pracovního postupu, ovšem bez přídavku vnitřního standardu TPP. Spike Discovery C18, 100 x 3,0 mm x 5 m A: 5 mm mravenčan amonný s 0,1 % kyselinou mravenčí v methanolu B: 5 mm mravenčan amonný s 0,1 % kyselinou mravenčí ve vodě 5 l 30 C 10 C Čas [min] A [%] B [%] Průtok [ml.min -1 ] ,3 0, , ,4 4, , , ,0 Do 50ml plastové centrifugační kyvety se přesně naváží 5 g homogenizovaných citrusů (neobsahující stanovované pesticidy). Ke vzorku se přidá 200 µl roztoku standardů pesticidů o koncentraci 2500 ng ml -1, kyveta se uzavře, důkladně protřepe a poté se ponechá stát při laboratorní teplotě stát po dobu 30 minut. Vzorek se následně extrahuje výše uvedeným postupem v kapitole 1. 6

7 Výpočet koncentrace spiku: n 1 = n 2 c 1 V 1 = c 2 V 2 n 1 látkové množství std. pesticidů ve výchozím roztoku c 1 koncentrace std. pesticidů ve výchozím roztoku [ng ml -1 ] V 1 objem std. pesticidů ve výchozím roztoku [ml] n 2 látkové množství std. pesticidů v připravovaném roztoku (spiku) c 2 koncentrace std. pesticidů v připravovaném roztoku (spiku) [ng ml -1 ] objem std. pesticidů v připravovaném roztoku (spiku) [ml] V 2 3. Příprava matričních kalibračních standardů Pro stanovení obsahu sledovaných látek ve vzorcích se připraví řada matričních kalibračních bodů o koncentraci: 2; 5; 10; 20; 50; 100; 200; 300 a 400 ng ml -1. K přípravě kalibračních bodů se použijí zásobní směsné kalibrační roztoky standardů pesticidů v acetonitrilu, vnitřní standard (TPP) o koncentraci ng ml -1 a extrakt matrice blank, viz Tabulka 4. Tabulka 4: Příprava kalibračních standardů Kalibrační bod Objem Zásobní std. Pipetovat [ml] [ng.ml -1 ] [ml] [ng.ml -1 ] Zásobní std. TPP Blank ,050 0,050 0, ,050 0,050 0, ,050 0,050 0, ,050 0,050 0, ,050 0,050 0, ,050 0,050 0, ,050 0,050 0, ,050 0,050 0, ,050 0,050 0,900 Koncentrace kalibračních roztoků se vypočte stejným způsobem jako příprava spiků o určité koncentraci. Příklad výpočtu kalibračního bodu 400 ng.ml -1 : c 1 V 1 = c 2 V = V 2 V 2 = 0,05 ml c 1 koncentrace kalibračního bodu ve vialce [ng.ml -1 ] V 1 objem kalibračního bodu ve vialce [ml] c 2 koncentrace pesticidů v zásobním standardu [ng.ml -1 ] objem pipetovaného množství zásobního standardu pesticidů [ml] V 2 7

8 Obrázek 1: Schéma sekvence pořadí vzorků 4. Identifikace a kvantifikace Identifikace analytů se provádí porovnáním retenčního času píku daného analytu (charakteristických MRM přechodů) v chromatogramu analyzovaného vzorku a kalibračního standardu. Kvantitativní vyhodnocení se provádí metodou vnitřního standardu, a to odečtením koncentrace analytu z kalibrační křivky a přepočtem na původní vzorek. Obrázek 2: Ukázka získaných dat, kalibrační křivky a výpočtu výsledku 8

9 Tabulka 5: Identifikační a kvantifikační přechody Imazalilu a Thiabendazolu Analyt Kvantifikační přechod Konfirmační přechod Retenční čas (min) Imazalil 297,1 158,9 299,1 160,9 4,74 Thiabendazol 202,1 175,0 202,1 131,0 4,26 Kalibrace, korekce na vnitřní standard a další vyhodnocení naměřených dat je prováděno pomocí softwarového vybavení LC-MS/MS přístroje v našem případě MassLynx 4.1. Další zpracování dat (výpočty) jsou prováděny v programu MS Excel, po překopírování, přičemž je kontrolována linearita kalibrační křivky a rozptyl pomocí regresního koeficientu (R 2 ). Součástí zpracování dat je vyhodnocení výsledků analýz a zjištění pracovních charakteristik, které jsou součástí validace metody. Výpočet koncentrace analytu ve vzorku metodou interní kalibrace s korekcí na vnitřní standard: A N Aa A Výpočet koncentrace analytu ve vzorku metodou interní kalibrace: C C f vz cal IS V f m extrakt AN Aa AIS Cvz Ccal Vextrakt m f korigovaná plocha plocha analytu plocha vnitřního standardu koncentrace analytu ve vzorku (µg/kg) koncentrace analytu vypočítaná z kalibrační závislosti (μg/ml) objem extraktu (ml) navážka vzorku (g) přepočítávací faktor (obsah matrice v extraktu) 5. Validace = testování (zjišťování, prověřování) vlastností metody Validační parametry: - správnost (pravdivost) kontrolována měřením (komerčně) dodaných referenčních materiálů, účastí v mezilaboratorních testech, popř. srovnáním s jinou laboratoří - selektivita a specifičnost stanovení analytů není ovlivněno složkami matrice (vzorku) - výtěžnost [%] výpočet ze spiků - pohybuje se v rozmezí: % 9

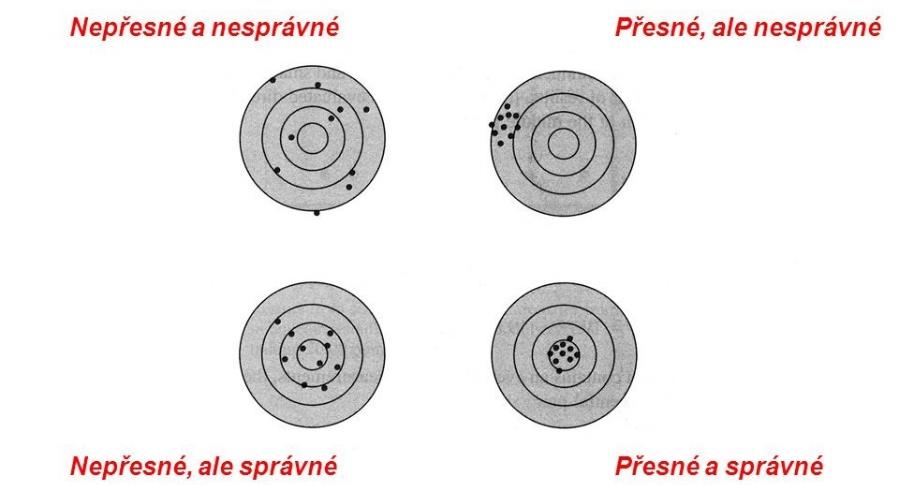

10 Obrázek 3: Validační parametry: přesnost - správnost - shodnost (přesnost) - opakovatelnost jak se shodují výsledky mezi více stanoveními vyjadřuje se jako směrodatná odchylka, počítaná většinou z 6 paralelně stanovených vzorků nebo jako relativní směrodatná odchylka (RSD) s = 1 n n 1 (x i x) 2 i=1 RSD = (s/x) 100 s n x xi směrodatná odchylka počet hodnot průměrná hodnota i-tá hodnota - reprodukovatelnost jak se shodují výsledky mezi laboratořemi - citlivost směrnice kalibrační přímky, nejnižší 2 koncentrace, které mohu od sebe rozlišit Obrázek 4: Směrnice kalibračních přímek 2 koncentrace odpovídají různým odezvám 10
