1 Revidovaný soubor SET Pokyny pro firmy Vedoucí autor: ENEA/ATOK Datum: září 2016 Stav: Final 2.0

2 Obsah 1. Úvod O projektu SET SET Tool (nástroj) Postup, vstupy a výstupy Start úvod KROK 1 Základní roční informace KROK 2 Měsíční a procesní informace Od nástroje SET Tool k SET Webu: odeslané údaje, anonymita a porovnávání výkonnosti Rychlá cesta k již auditovaným společnostem Nahrávání údajů společnosti s více než jedním závodem Nahrávání dat ze závodů v různých sledovaných letech Nejčastější otázky k používání nástroje SET Tool Spouštění SET Tool SET WEB Funkce Využití Prohlášení o odmítnutí záruk Potvrzení Příloha SET software zvláštní bezpečnostní upozornění

3 1. Úvod Hlavním výstupem projektu je systém SET, t.j. pomůcka zaměřená na úspory energií a zvýšení jejich účinnosti v textilním průmyslu. Umožní nezávisle posoudit úroveň spotřeby energií ve vazbě na výkony ve výrobním procesu a v konečném důsledku zlepšit energetickou účinnost. Systém SET se skládá z 3 částí: průvodce dokumentu (tento soubor); samostatného softwaru (SET Tool) pro sebehodnocení v uživatelsky příjemném prostředí; on-line části (SET Web) sloužící k hlubšímu srovnání výkonů v průběhu let; zdroj informací o novinkách v legislativě a státních podporách. Pokyny pro firmy SET WEB Finanční pobídky SET Tool SET Právní aspekty Příručka poskytuje přehled o postupu sběru dat a jeho výsledku. Je určena k užívání pro zástupce firem, kteří jsou schopni s její pomocí získat co nejvíce informací a podnětů pro zvýšení energetické účinnosti. SET Tool funguje v aplikaci Microsoft Excel a používá se pro sběr firemních dat o spotřebě energie a výrobě. Na základě těchto vstupů vypočítá energetické indexy společnosti a nabídne výběr osvědčených postupů, rentabilitu investic apod. SET Web umožňuje společnostem porovnat, v přísném utajení, své vlastní údaje na energetickou náročnost s daty srovnatelných společností působících ve stejných výrobních oborech. 3

4 V průběhu projektu SET byla aplikace SET Tool podporována partnery projektu a zahrnuje řadu návrhů na zlepšení energetické účinnosti s přihlédnutím k dostupným programům finanční podpory a právnímu rámci v jednotlivých zemích. 2. O projektu SET SET-Save Energy in Textile SMEs (Úspora energií v malých a středních textilních podnicích) je společný projekt, který má pomoci malým a středním evropským textilním podnikům zlepšit energetickou účinnost jejich výroby a získat skutečně konkrétní ekonomické výhody z účinného využívání zdrojů. Více informací o projektu SET naleznete na webu Projekt SET je součástí informační kampaně Energy Made-to Measure, která trvá až do roku 2016 a má naučit více než 300 textilních a oděvních podniků, zejména malých a středních, účinnějšímu využívání energetických zdrojů. Rychlé aktualizace lze také nalézt ve skupině Energy Made-to Measure Groupe on 4

5 3. SET Tool (nástroj) 3.1 Postup, vstupy a výstupy SET Tool má vícestupňový přístup a shromažďuje údaje o jedné továrně v průběhu roku. Obecný popis kroků je uveden v následujícím textu: Start úvod Jak se používá? 1 soubor SET Tool pro údaje 1 továrny v 1 roce 1. Kolik dat? Nástroj pracuje i se špatnými nebo neúplnými údaji, ale čím více úplnějších dat poskytnete, tím přesnější bude výsledek i potenciální přínosy. 2. Kdo by ho měl používat? Manažer jakékoli společnosti nebo technik může řešit první část (Krok 1), technickému personálu se doporučuje vyplnit druhou část (Krok 2), což vyžaduje podrobná interní data o spotřebě energie a o výrobě. 3. Proč kvantitativní údaje? Velmi často je vnímání spotřeby energie zavádějící, kvantitativní údaje poskytují objektivní obraz. Proto se nástroj zeptá na kvantitativní, spíše než na kvalitativní vstup. 4. Potřebuji ještě energetický audit, když používám tento nástroj? Tento nástroj nenahrazuje energetický audit prováděný kvalifikovaným auditorem. Může však pomoci vaší firmě při využívání energetického auditu sběrem potřebných údajů a informací. 5

6 3.1.2 KROK 1 Základní roční informace V tomto kroku vyžaduje aplikace roční obecné informace (ale umožňuje i sečíst měsíční účty) a výsledkem je několik energetických indexů a doporučených postupů (průřezové). Krok 1 Vstup A 1. Umístění podniku KROK 1 vstupy Poznámky Identifikační číslo továrny Vybrat z předem definovaných hodnot: 01, 02, atd. Země Měna Koeficienty pro přepočet Druh výroby 2. Charakteristika podniku Údaje o činnosti 1. Počet zaměstnanců Měnit pouze v případě vkládání dat nové továrny téže společnosti Je možné upravit předem definované hodnoty Vyberte si mezi výrobou přízí, tkanin a konečnou úpravou. Je možné vybrat více možností a zvolit, zda se jedná o subdodávky produkce. V případě více než jednoho druhu výroby je povoleno užít tlačítko " Rychlost obratu a spotřeby pro každou vybranou výrobu". Doporučuje se, vyplnit také příslušné formuláře "Sazby" a uvést, zda nejsou jen odhadem. 2. Druh konečného výrobku Příze, tkaniny, ostatní 3. Výrobkový segment trhu Nízký, střední, špičkový, luxusní 4. Umístění na trhu tržní segment Oděvy, spodní prádlo, bytový textil, ochranné textilie, technický textil 5. Průměrná velikost dodávky Malá, střední nebo velká. V porovnání s celkovou kapacitou společnosti (použijte desetinnou čárku) 6. Počet jednotek Kilogramy nebo metry příze či tkanin 7. Zanášení útku na metr za rok Pouze pro výrobu tkanin 6

7 Krok 1 Vstup A Poznámky 8. Používané suroviny v závodě Tři hlavně používané suroviny musí být uváděny z dostupného seznamu (bavlna, vlna, polyester apod.) Rok Obrat 3. Obrat a výroba Celkové množství výrobku Útek vložený na metr ročně Referenční rok Obrat = Prodeje + poskytované služby. Označit v případě, že obrat se vztahuje k více než jedné továrně stejné společnosti. Roční nebo měsíční hodnoty. Chcete-li vložit měsíční hodnoty, klikněte na tlačítko Měsíční (používejte čárku jako oddělovač desetinných míst). V případě více než jednoho druhu výroby použijte tlačítko " Množství produktu pro každou vybranou výrobu". Doporučuje se vyplnit také příslušné formuláře. Jen pro výrobu textilu 4. Pracovní doba Uveďte pracovní dobu, přestávky, směny a pracovní dny v týdnu a v roce 5. Používané energie Předmětem šetření je nákup energie během roku Kogenerační jednotka Výroba energie prostřednictvím nepředvídatelného zdroje (vítr, fotovoltaika atd.) Ceny energie Připravte si účty za nákup energie. Roční nebo měsíční hodnoty. Chcete-li vložit měsíční hodnoty, klikněte na tlačítko Měsíční (používejte čárku jako oddělovač desetinných míst). Požadované jsou údaje za spotřebu energií (kwh e, kwh t, m 3 ) a náklady na jejich nákup. Ano jen když je kogenerační jednotka legálně umístěna v areálu továrny. Je možné, že některé společnosti mají ceny elektřiny variabilní po celý rok. V těchto případech lze uvést ceny za jakýkoliv měsíc, protože tato otázka je uváděna pouze z kvalitativních důvodů Denní křivka elektrického zatížení Pokud ano, vložte typickou hodinovou spotřebu během běžného pracovního dne. 7

8 Krok 1 Vstup B Poznámky 1. Osvětlení Kvalitativní údaje o osvětlení: druh osvětlení, svítidla atd. 2. Topení / Klimatizace Kvalitativní údaje o topení / klimatizaci 3. Firemní strategie Využití energetické účinnosti pro marketingové účely Stlačený vzduch Pára / Horká voda Ventilace Čerpání Vakuum Krok 1 Vstup C 1. Procesní kapaliny Poznámky Ze seznamu vyberte všechny systémy, které jste instalovali (stlačený vzduch, pára/horká voda atd.) 2. Strojní vybavení Z těchto možností vyberte, co máte ve vaší společnosti (lze vybrat více než jednu možnost) KROK 1 výstupy Výstup A Globální energetické indexy. Umožní firmám porozumět jejich energetickým nákladům a spotřebám (elektřiny a tepla) potřebných k produkci jednotky obratu a umožní jim porovnat výsledky firmy se známými referenčními údaji (v tomto okamžiku s průměrnými údaji z dat Eurostatu) o Energetické náklady / Obrat o Spotřeba elektřiny / Obrat o Náklady na elektřinu / Obrat o Spotřeba tepla / Obrat o Náklady na teplo / Obrat V horní části stránky je možné zvolit, zda výsledky uváděné v grafech Eurostau zahrnují odvětvové reference, nebo ne. Výstup B Celková spotřeba energie. Poskytuje firmám informace o složení celkové spotřeby energie podle druhu energie, a konkrétněji dle zdroje energie. o Alokace spotřeby energie dle typu energie (elektrická a tepelná) o Energetické zdroje použité ve výrobních procesech (koláčový graf). 8

9 Výstup C Seznam Best Practices Doporučené průřezové osvědčené postupy, které mohou ve firmě přispět ke snížení spotřeby energie spotřebovávané v pomocných systémech osvětlení, klimatizace, stlačený vzduch, atd. Obsahuje tyto informace: popis osvědčeného postupu, potenciální úspory, přibližné náklady, dobu návratnosti a prioritu (pokud jsou takové informace k dispozici). (Poznámka na osvědčené postupy, které jsou uvedeny modře a jsou podtržené, lze kliknout a zobrazí se jejich úplný popis) KROK 2 Měsíční a procesní informace V této oblasti vyžaduje nástroj SET Tool detailnější údaje. Následně je vyhodnocen širší soubor osvědčených postupů (specifických dle procesů) a ukáží se další schémata a indexy popisující využití energií. KROK 2 vstupy Vstupní proces Výběr fáze a subfáze procesu Vstupní proces Poznámky U vybraných hlavních procesů (výroba příze, výroba textilií, finální úpravy) existuje seznam fází (druhé úrovně) a subfází (třetí úroveň, úzce související s danou technologií), z nichž si musí firma vybrat ty, které mají na svých zařízeních. Např.: Výroba příze Fáze (druhá úroveň): Předení Subfáze (třetí úroveň): Prstencové dopřádání Výroba textilií Fáze (druhá úroveň): Tkaní Subfáze (třetí úroveň): Vzduchové tkací stroje Finální úpravy Fáze (druhá úroveň): Barvení Subfáze (třetí úroveň): Autokláv Poznámky 9

10 Výroba příze, výroba textilií, finální úpravy Měsíční vstupy Měsíční data produkce Měsíční data o energiích Prodané energie Kogenerace Nepredikovatelné energetické zdroje Firma musí odpovědět na sérii technických otázek, které souvisí s druhem procesů, které byly zvoleny v Krok2_Vstupní_Procesy. Účelem těchto otázek je ověřit či vyloučit specifická opatření na zvýšení účinnosti. Některé příklady jsou uvedeny níže: Výroba přízí - Jsou vaše mykací stroje starší než 15 let? - Používáte lehké cívky? Výroba textilií - Používáte snování na cívky? - Zjišťovali jste někdy investiční náklady na monitorování tkalcovských stavů? Finální úpravy - Máte neizolované autoklávy? - Používáte napínací rám bez kontroly vlhkosti na výstupu? Poznámky Pokud nebyly zadány v KROKU1, klikněte na tlačítko Měsíční (používejte čárku jako oddělovač desetinných míst). Pokud nebyly zadány v KROKU1, klikněte na tlačítko Měsíční (používejte čárku jako oddělovač desetinných míst). Jsou třeba měsíční účty. Je vyžadována spotřeba energie (kwh e, kwh t, m 3 ) a energetické náklady ( ). Pouze tehdy, když kogenerační jednotka je legálně v areálu továrny. KROK 2 výstupy Výstup A Konkrétní Best Practice Seznam doporučených osvědčených postupů ke konkrétním procesům, které mohou být použity ke snížení spotřeby energie ve výrobních procesech firmy. Zahrnuje informace: popis osvědčených postupů, potenciální úspory, přibližné náklady, časy návratnosti a prioritu (pokud je k dispozici). Zvláštní opatření v oblasti energetické účinnosti zahrnují většinou rekonstrukci/optimalizaci procesů, ale i opatření zvažují kompletní výměnu stávajícího strojního zařízení za moderní nové technologie. 10

11 (Poznámka na osvědčené postupy, které jsou uvedeny modře a jsou podtržené, lze kliknout a zobrazí se jejich úplný popis). Výstup B Měsíční změny Umožňují firmám sledovat spotřebu energie (elektrické a tepelné) během roku a zjistit její vazbu k výrobě. Regresní grafy poskytují informace o spotřebě energie při nulové výrobě, o energii potřebné k výrobě každé další jednotky a o podílu energie, která nepřispívá k produkci. o Graf měsíční výroby a spotřeby elektřiny o Graf měsíční výroby a spotřeby tepla o Regresní graf spotřeba elektřiny vs. výroba o Regresní graf spotřeba tepla vs. výroba o Regresní graf specifická spotřeba elektřiny vs. výroba o Regresní graf specifická spotřeba tepla vs. výroba Od nástroje SET Tool k SET Webu: odeslané údaje, anonymita a porovnávání výkonnosti Tato část SET Tool umožňuje společnostem nahrát část výrobních dat pro nastavení na Web (viz kapitola 4), obdrží další analýzu a zpracované zaslané údaje včetně porovnávání výkonnosti a podílí se tak na vytváření odvětvových referenčních hodnot specifických pro sektor textilu (benchmark). Před odesláním dat, je možné zviditelnit Demo verze všech služeb poskytovaných SET webem. Data nahraná na SET Web jsou zcela anonymní. Po zaslání dat dostanou firmy vlastní unikátní identifikátor (UniqueID) a PIN, což jim umožní přístup k jejich datovým údajům a provádět aktualizaci prostřednictví SET Tool, nebo přímo prostřednictvím SET webu. Tyto identifikační údaje, uložené v SET Tool, identifikují jednoznačně a anonymně odeslaný datový soubor a poskytují společnostem přístup do zákaznické webové části. 11

12 V detailu, struktura UniqueID identifikuje jednoznačně společnost, výrobní závod a referenční rok, jako v následujícím příkladu. Příklad: UniqueID na obrázku se skládá ze tří částí: EENFO03914HS, který identifikuje anonymně firmy (konkrétně EUniqueId) 01 je závod 2014 je rok PIN, e.g. AMES26689IU, se vztahuje k EUniqueId. POZNÁMKA Při nahrávání dat pro nastavení SETweb je nutné určit "roli" osobě, která vyplňuje SET Tool. V případě zaškolování nebo zkoušky SET Tool vyberte roli " Jen testuji SET Tool. Kromě toho, pro ověření dat odeslaných prostřednictvím SET Tool a získání pomoci ze strany odborníků zapojených do projektu, se navrhuje vložit platný v příslušném textovém poli (nebo vložení a heslo, pokud jste již registrován). Více informací naleznete v kapitole 4.2 "Využití". Na nahraných datech jsou prováděny namátkové kontroly a přístupová práva k danému UniqueID a PIN mohou být zrušena, pokud budou údaje nevěrohodné. Tato stránka také umožňuje přístup k DEMO verzi služeb ještě před tím, než dojde k nahrání dat. 3.2 Rychlá cesta k již auditovaným společnostem Užitečné především pro auditované společnosti, které již mají zprávu z auditu provedenou profesionálními odborníky, nezajímají se o energetické ukazatele zjišťované v Kroku 1 a Kroku 2 ani o vybrané Best Practices (z důvodu podrobnosti svých auditů), ale zajímají se o srovnání výkonnosti a další služby dostupné na SET webu. Rychlá cesta je snadno identifikovatelná pomocí červeného tlačítka v dolní části Krok1_Vstup_A. 12

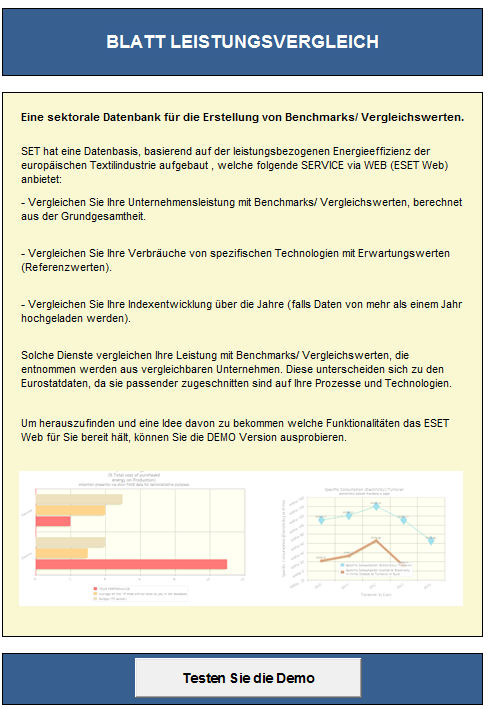

13 Firmy vyplní pouze stránky Start, Krok1_Vstup_A (obecné roční údaje, které jsou povinné pro SET Tool), Krok2_Vstup_process a Porovnání výkonnosti a po načtení dat přejdou přímo na webové aplikace. 3.3 Nahrávání údajů společnosti s více než jedním závodem Prostřednictvím SET Tool mohou uživatelé nahrát údaje společnosti s více než jedním závodem v návaznosti na tyto pokyny: Zadejte do SET Tool údaje prvního závodu a odešlete je na SET web Po odeslání dat, sekce " Identifikační údaje" v dolní části stránky "Porovnání výkonu" obdrží automaticky UniqueID a PIN přidružených k datovému souboru vytvořeném na SET webu s datem poslední úpravy. Takto může být SET Tool využit k dokončení nebo aktualizaci údajů vztahujících se k závodu 01 v daném roce 20XX. V tomto okamžiku existují dva způsoby, jak vložit a odeslat data z druhého závodu téže společnosti: A. Využití kopie SET Tool jako v případě prvního závodu Vytvořte kopii SET Tool již vyplněnou a používanou pro nahrávání dat; otevřete ji Přejděte na stránku Step1_InputA a upravte ID závodu (například od 01 do 02) Potvrďte varovné upozornění: všechna data vztahující se k prvnímu závodu vynulujte s výjimkou první části UniqueID a PIN, které identifikují společnost Vyplňte data za druhý závod Nahrávání dat: v případě, že nahrávání pracuje správně v sekci "Identifikační údaje ve spodní části stránky "Porovnání výkonu" obdrží automaticky novou UniqueID (má stejnou první část identifikující společnost, ale jiné číslo určující závod, ale nový rok) a udržuje stejný PIN. Nyní lze tento SET Tool použít k úpravě nebo aktualizaci údajů vztahujících se k druhému roku daného závodu. B. Využití nového prázdného SET Tool Otevřete novou stránku SET TOOL V Step1_InputA zvolte jako IDzávodu stejné číslo z jednoho již nahraného (například 02 v případě, že ID předchozího závodu je 02) a zadejte nový rok 13

14 Dokončete vkládání dat Když se dostanete na poslední stránku Porovnání výkonu, dokončete sekci "Identifikační údaje vložením první části UniqueID obdržené po nahrání prvních údajů závodu (např. když je UniqueID EENFO03914HS_01_2013 vložte pouze EENFO03914HS) a PIN. Tímto způsobem se na SET webu připojí oba soubory na stejnou továrnu. Nahrání dat na SET Web: v případě, že nahrávání pracuje správně sekce "Identifikační údaje" ve spodní části stránky "Porovnání výkonu" obdrží automaticky nový UniqueID (který má stejnou první část identifikující společnost, stejné číslo určující výrobní závod a nový rok) a má stejný PIN. Nyní může být SET Tool využit k úpravě nebo aktualizaci údajů týkajících se závodu ve druhém roce. 3.4 Nahrávání dat ze závodů v různých sledovaných letech S nástrojem SET Tool mohou uživatelé nahrávat data za dva vybrané sledované roky pro stejný závod v návaznosti na výše uvedené pokyny: Zadejte do SET Tool data vybraného závodu odpovídající prvnímu roku (například 2013) a odešlete je na SET Web Po odeslání dat, sekce "Identifikační údaje v dolní části stránky a "Porovnání výkonu" obdrží automaticky UniqueID a PIN spojené s datovým souborem, vytvořeným na SET webu, s datem poslední úpravy. Tímto způsobem může být SET Tool použit k doplnění nebo aktualizování údajů, vztahujících se k závodu 01 s odkazem na rok V tomto okamžiku existují dva způsoby, jak vložit data za druhý rok stejného závodu: A. Využití kopie SET Tool pro nahrání prvních dat Vytvořte kopii SET Tool už vyplněného a použitého pro nahrávání dat; otevřete to Přejděte na stránku Step1_InputA a upravte rok (například od roku 2013 do 2014) Potvrďte varující upozornění: všechna data vztahující se k předchozímu roku pro závod budou vynulována, s výjimkou některých obecných firemních dat (země, měna, atd.) a první části UniqueID a PIN, které mají vztah k firmě Vložte do SET Tool údaje za druhý rok stejného závodu 14

15 Zadejte údaje: jestliže zadávání probíhá bez potíží, pak sekce Identifikační údaje ve spodní části stránky a "Porovnání výkonu" obdrží automaticky nový UniqueID (mají stejnou první část identifikující společnost, stejný počet identifikující výrobní závod, ale nový rok) a stejný PIN. Nyní může být SET Tool použit k úpravě nebo aktualizaci údajů za závod, týkající se dalšího roku. B. Použití nového prázdného formuláře SET TOOL Otevřete nový SET Tool V Step1_InputA vyberte jako ID závodu stejné číslo již uloženého záznamu (např. vyberete závod 02, když ID předchozího bylo 02) a zadejte nový rok Dokončete vkládání dat Když se dostanete na poslední stránku Porovnání výkonu, dokončete sekci "Identifikační údaje vožením první části UniqueID obdrženém po nahrání prvních továrních dat (například v případě, že UniqueID je EENFO03914HS_01_2013 vložte pouze EENFO03914HS) a PIN. Tímto způsobem se na SET Webu, propojí oba soubory dat za stejný závod. Nahrání dat na SET Web: v případě, že nahrávání probíhá správně v sekci "Identifikační údaje ve spodní části stránky "Porovnání výkonu" obdrží automaticky nový UniqueID (který má stejnou první část identifikující společnost, stejné číslo identifikující výrobní závod a nový rok) a stejný PIN. Nyní je možné SET Tool použít k úpravě nebo aktualizaci údajů týkajících se dalšího roku příslušného závodu. 3.5 Nejčastější otázky k používání nástroje SET Tool 1) Při používání SET excelovského nástroje musí být povolena makra (viz. Níže): Povolit obsah Pokud narazíte na následující chybu: 15

16 problém je způsoben Microsoft Update of December 2014 viz následující odkaz: K vyřešení tohoto problému (který ovlivňuje všechny excelovské aplikace používající makra spouštění na vašem počítači) stáhněte a nainstalujte záplatu Microsoftu (stahujte zde: - odstraní všechny soubory s příponou.exd v dočasné složce Excelu). 2) Každé dialogové okno by vždy mělo být ukončeno kliknutím na tlačítko OK namísto tlačítka. Chcete-li ignorovat změny, klikněte na objeví bezprostředně poté. a poté na tlačítko "Přesto zavřít", které se 3) Když se na listu "Krok1_VýstupC" (seznam nejlepších dostupných postupů) objeví, vždy se musí počkat, dokud okno dojít k chybě. nezmizí. V opačném případě může 4) Proxy blokuje přenos dat Pokud je váš počítač součástí firemní sítě chráněné PROXY, měli byste excelovský nástroj nakonfigurovat dle doporučení vašeho správce sítě. 16

17 3.6 Spouštění SET Tool SET Tool se spouští v následujících operačních systémech s verzemi Microsoft Office: Microsoft Windows XP (s aktualizací service pack 3 nebo novější) Microsoft Windows 7 Microsoft Windows 8.0/8.1 Microsoft Office 2007 (plně aktualizováno) Microsoft Office SET WEB Jak již bylo zmíněno dříve, SET Web a jeho služby tvoří dohromady j STEP 3 nástroje SET Tool Společnosti, které nahrají své údaje anonymně, získají přístup k těmto službám: Porovnání vlastního výkonu v rámci inovativního sektorového srovnání (benchmark) Porovnání energetických indexů a odpovídající každoroční pokrok Porovnání vlastních technologických výkonů se dvěma energetickými srovnávacími modely, což umožní vyhodnotit množství očekávané spotřeby založené na strojní technologii Strukturovaná zpráva o nahraných datech Systém přenosu zpráv pomáhajících společnostem ve vyhodnocování analýz a výsledků SET Tool a SET webu 4.1 Funkce 17

18 Webový modul umožňuje firmám: Porovnat vlastní data ze stejného závodu za různé roky (pokud jsou nahrány 18

19 Porovnat vlastní ukazatele s průměry tvořených 5 podobnými firmami z databáze (průměr se používá z důvodu zachování anonymity vložených dat z průměru není možné identifikovat konkrétní závod) 19

20 Porovnat výkon jednotlivých výrobních linek s referenčními nebo nejlepšími předpokládanými spotřebami Technologicky zaměřený model pro výrobu přízí 1-Vložte procenta elektrické energie určené pro výrobu (neuvažujte energii určenou do pomocných systémů) a výrobu 2 Údaje o vašich hlavních výrobních procesech; 3- Nástroj na základě informací z bodu 2 odhadne předpokládanou měrnou spotřebu energie (červený kruh) a porovná jí s vaší reálnou hodnotou (zelený kruh). 20

21 Pro hodnocení spotřeby energie ve firmě je možné zvolit různé časové rámce (měsíc, týden, den ). V tomto případě aplikace může požadovat rozdílná data pro takovéto nastavení, jak můžete vidět v následující tabulce: 21

22 Model založený na technologii pro výrobu tkanin 1 Vyberte si, které části vašeho závodu zohledňujete a vložte hodnoty spotřeby energie a produkce; 2 Údaje o vašich hlavních výrobních procesech (pro pneumatické tryskové tkalcovské stavy v bodě 2 a ostatní stavy v bodě 1); 3- Nástroj odhaduje vaši předpokládanou konkrétní spotřebu energie (červený kruh) na základě informací v bodu 2 a porovnává ji s vaší reálnou hodnotou (zelený kruh). 22

23 Podívejte se na data, která jste rychlým a bezpečným způsobem nahráli. 23

24 24

25 Podpora od národních energetických odborníků SET projektu: systém zasílání zpráv Při nahrávání dat ze SET Tool na SET Web systém automaticky kontroluje jejich spolehlivost. Pokud zaslané údaje neprojdou systémem kontroly, objeví se varovná zpráva na SET Tool 25

26 Data budou tak jako tak nahrána na SET Web, ale budou označena jako nespolehlivá. Z tohoto důvodu, kdy je přístup k SET Web, uživatelé uvidí ikonu, která signalizuje přítomnost nové zprávy, jak je znázorněno na obrázku výše. V tomto okamžiku může firma využít podpory národního energetického experta SET projektu a požádat o informace a vysvětlení ohledně kritérií na spolehlivost údajů a na jejich výsledky i grafy přímo prostřednictvím tohoto webového systému zasílání zpráv, i když stále zůstávají v anonymitě. Na následujících obrázcích je příklad zpráv a konverzace mezi společností a energetickým expertem. 26

27 27

28 4.2 Využití 1. Testování nástroje (nebo prostě hrát si s ním) Stránka "Porovnání výkonu". Při testování nástroje by mohlo být užitečné ohlásit to: v tomto případě, aby se snížil dopad této činnosti na databázi SET, lidé si mohou vybrat úlohu "Jen hraní s nástrojem". Deklarováním této "role" data, která zasíláte, jsou zlikvidována dříve, než by byla nahrána. Uznaní partneři mohou určit svůj a heslo pro získání možnosti odeslat data pro účely testování. 2. Pouze anonymní odesílání dat Odeslání dat bez jakékoliv další informace (bez u), tato data jsou nahrána na základní statistické účely. 3. Odeslání validních dat, nízký stupeň Data, aby byla považována za vhodná k nahrání, musí mít do určité míry potvrzeny validní referenční ukazatele: na registrovanou osobu s odpovídající rolí uvnitř společnosti je základní předpoklad. 4. Odeslání validních dat, vysoce použitelná Validní data použitelná k tvorbě jádra kritérií musí být dodána pod dohledem experta a ověřené osoby: může to být partner nebo expert energetické účinnosti (EE), potvrzený webovými stránkami. V tomto případě je povinný a heslo kontrolora údajů, který zaručuje jejich kvalitu. Poznámka o anonymitě zasílání: společnost zůstává anonymní, protože pouze EE expert dodává jeho / její webové aplikaci (on / ona je jediný/á, kdo ví, o které firmy jde, jejichž data jsou zaslána). 28

29 5. Od nového uživatele, který odesílá data (s neznámým em) se požaduje, aby byl zaregistrován Na poprvé můžete jednoduše poslat data prostřednictvím vašeho u (a bez hesla): v tomto případě vás systém přidá do uživatelské databáze na "nízké úrovni" a požádá vás o potvrzení prostřednictvím u: po přijetí je zasláno heslo. Uživatelé, kteří jsou ochotni být ustanoveni v systému za EE experty, by měli k získání vyšší úrovně ve svém profilu kontaktovat národní SET kontaktní místo. Poznámka: jakmile je registrován nejsou povolena žádná další odesílání prostřednictvím SET Tool obvykle používaných k nahrání bez udání hesla (v podstatě nahrát em a bez hesla není povoleno, přesto je stále možné znovu odesílat data bez pověření). 29

30 Prohlášení o odmítnutí záruk Výhradní odpovědnost za obsah této publikace nesou autoři. Publikace nemusí nutně odrážet stanovisko Evropské unie nebo některé ze zmíněných organizací, pokud není výslovně uvedeno. Ani EASME, Evropská komise, SET projektové konsorcium kolektivně nebo její jednotliví partneři nemohou nést odpovědnost za jakékoli užití, které by mohlo být učiněno s obsahem a informacemi v ní obsažených. Používáním tohoto nástroje uživatelé berou na vědomí a souhlasí s následujícím: Obsah níže je k dispozici zdarma a je navržen tak, aby podporoval evropské podniky textilního / oděvního průmyslu, zejména malé a střední podniky, s cílem zlepšit jejich povědomí o spotřebě energie a potenciálních úsporách energie. Nástroj a jeho obsah je považován za správný, přesto negarantuje, že je bez chyb ani netvrdí, že nahrazuje energetické audity. Výhradní odpovědnost za používání tohoto nástroje a informací, které poskytuje, spočívá na uživateli. Potvrzení SET projekt (smlouva č IEE / 13/557 / SI ) je spolufinancován z programu Inteligentní energie pro Evropu IEE Evropské unie spravované EASME, výkonné agentury Evropské komise pro malé a střední podniky. 30

31 Příloha SET software zvláštní bezpečnostní upozornění Uživatelé SET softwaru (SET Tool a SET Web) by se měli vyvarovat následujících problémů: 1 Vyplňte všechna pole stránky Krok 1_Vstup_A (chybějící údaje nejsou zjištěny, ale mnohé jsou povinné pro jejich úspěšné nahrání na stránku Porovnání _výkonu) 2 Seznam hodnot pro "Úloha" na stránce Porovnání _výkonu mohl ukázat pouze jednu hodnotu ("Já jsem jen testování funkce"): v tomto případě byste měli zvolit znovu váš jazyk na startovací stránce, abyste získali plnou hodnotu pro "Úloha" (nezbytné pro odeslání dat) 3 Uvolnění nepodporuje budoucí načtení dat do novější verze nástroje 4 Vstupní pole s rozbalovacím menu (seznam připuštěných hodnot) nesignalizují chybu při psaní jakoukoli jiné hodnoty; v každém případě si zvolte pouze jednu z uvedených hodnot, aby se zabránilo chybám při zpracování dat 5 Při otevření již vyplněného souboru SET byste měli znovu otevřít VŠECHNY vstupní formuláře používané k zadání údajů o spotřebě energie a měsíčních údajů a tak umožnit nástroji aktualizaci všech výstupních grafů a hodnot 6 Vyhněte se oddělování desetinných míst, měli byste vložit pouze celé hodnoty a zaokrouhlit desetinná čísla na celá (například ze "101,2" na "102") 7 Po vyplnění stránky Krok2_Vstup_Proces, pokud se vrátíte na stránku Krok1_Vstup_A a změníte druh produkce, je nutné znovu otevřít stránku Použít k uvolnění V1.0 V1.1 V1.2 V1.3 V1.4 V2.0 V2.1 V2.2 V2.3 V2.4 X X X X X X X X X X X X X X 31

32 Krok2_Vstup_Proces, aby mohla být aktualizována. 8 Po zadání měsíčních údajů jsou roční údaje přepsány součtem měsíčních údajů, a to i v případě, že soubor měsíčních dat je prázdný. Takže budete muset znovu naplnit roční data v případě nulového přepsání 9 Uvolnění nelze znovu použít pro více továren a / nebo více let vztahujících se k téže společnosti (změna roku nebo závodu nestačí) 10 Údaj načítající funkci (načíst z exportovaných datových souborů) je k dispozici, ale není stabilní (můžete použít údaje o načítání funkce plně funkční počínaje od 2.1) 11 Je-li nutné po načtení dat (načteno z exportovaných datových souborů) změnit jazyk povolte až POTÉ co otevřete všechny stránky nástroje, aby se přepočetly všechny vložené hodnoty 12 Jsou-li údaje znovu načteny (načíst z exportovaných datových souborů) v továrně identifikační číslo ID zůstává "01", i když byla odlišná počáteční hodnota (tj. '02'); zkontrolujte vždy po načtení, je-li tomu tak, upravte továrnu na straně KROK1_VSTUPA 13 Průměrná denní křivka zatížení na straně Krok1_Vstup_A není uložena správně Použít k uvolnění V1.0 V1.1 V1.2 V1.3 V1.4 V2.0 V2.1 V2.2 V2.3 V2.4 X X X X X X X X X X X X X Předchozí tabulka je dostupná na následujícím odkazu: a bude pravidelně aktualizována. 32
