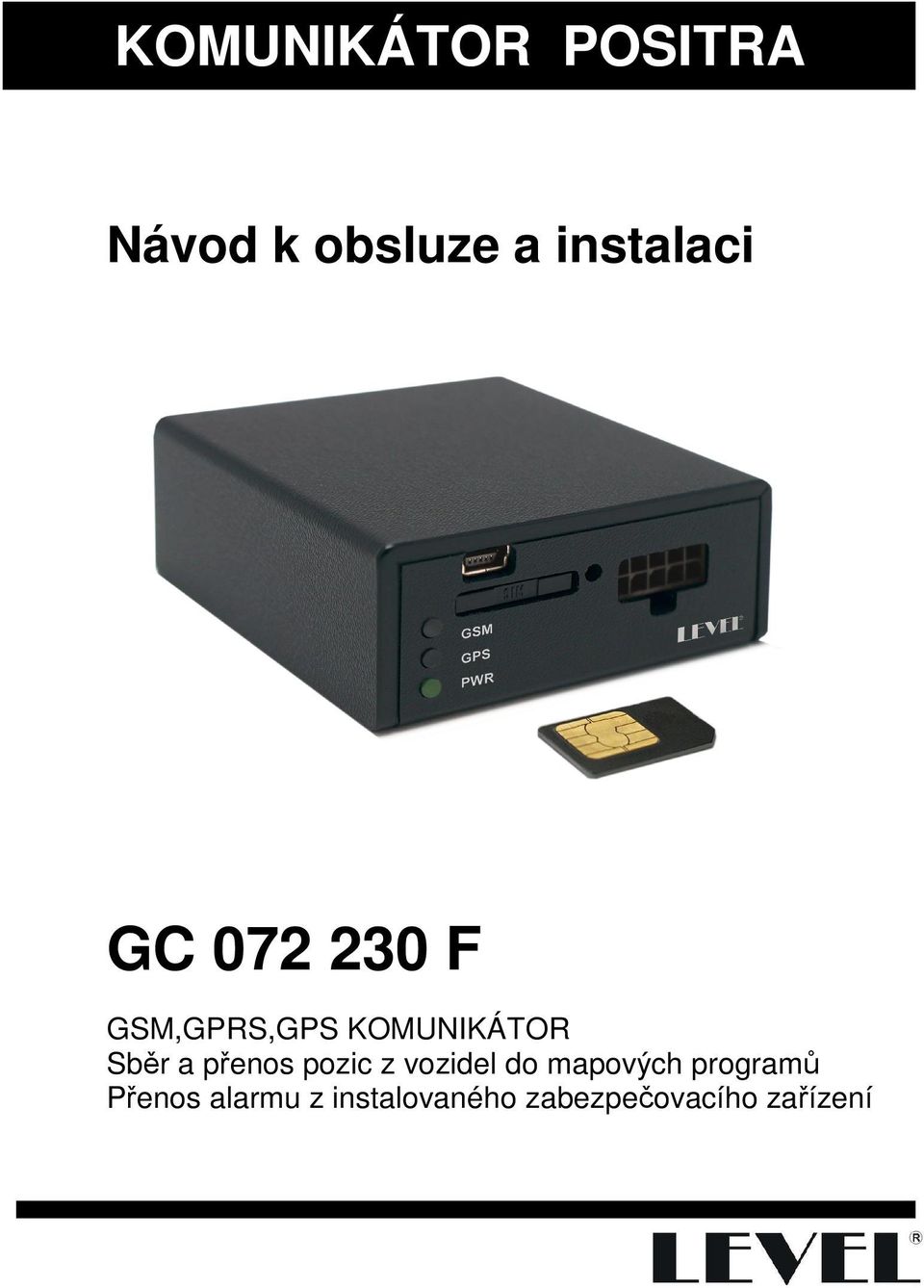

1 KOMUNIKÁTOR POSITRA Návod k obsluze a instalaci GC F GSM,GPRS,GPS KOMUNIKÁTOR Sběr a přenos pozic z vozidel do mapových programů Přenos alarmu z instalovaného zabezpečovacího zařízení

2 2

3 Vážený zákazníku, zakoupil jste náš výrobek - KOMUNIKÁTOR POSITRA GC F. Získal jste tak velmi kvalitní a po technické stránce vysoce moderní výrobek. KOMUNIKÁTOR POSITRA je určen pro snadnou instalaci do vozidel, kde zajišťuje příjem GPS pozic, obsluhu výstupů a vstupů s připojeným autoalarmem, záznam naměřených údajů polohy do paměti a GSM, GPRS spojení s řídícím serverem a aplikací integrátora. Hlavní využití těchto funkcí je pro lokalizaci vozidel, fleet management, elektronickou knihu jízd, zabezpečení vozidel a posádky. Další výhody: Přenos alarmu z instalovaného zabezpečovacího zařízení na mobilní telefon majitele nebo na dispečink bezpečnostní agentury. Přesná lokalizace vozu prostřednictvím GPS souřadnic, které odesílají na mobilní telefon majitele, v případě dohledu vozidla bezpečnostní agenturou na její dispečink. KOMUNIKÁTOR plně podporuje komunikaci pro nastavení parametrů, nastavení výstupů, zjišťování polohy a předání poplachů. Pro integrátory je dostupný program GC 072 Control Panel, který umožňuje v širokém rozsahu měnit konfigurační parametry jednotky i upgrade firmware, a to přes USB, GSM i GPRS. Vážený zákazníku, pro optimální využití KOMUNIKÁTORU POSITRA doporučujeme pečlivé prostudování tohoto návodu k obsluze. Po seznámení se s obsluhou našeho výrobku je jeho ovládání na úrovni obsluhy mobilního telefonu. Pro instalaci a uvedení do provozu však doporučujeme navštívit montážní firmu. LEVEL s.r.o. 3

4 Obsah 1. Popis Popis komunikátoru POSITRA Schéma funkce Standardně dodávaná sestava a volitelné příslušenství Popis základní funkce Popis nadstandardních funkcí Obsluha, nastavení Rychlý start a obsluha tabulka příkazů Co dělat když něco nefunguje Instalace Vymezení použití, bezpečnost Schéma zapojení Užitečné pokyny pro instalaci Kontrola funkce Technické parametry, údržba Technické parametry LED signalizace Údržba 15 Záruční podmínky 17 Záruční list. 18 4

5 1. Popis 1.1. Popis komunikátoru POSITRA 1.2. Schéma funkce 5

6 1.3. Standardně dodávaná sestava a volitelné příslušenství Příslušenství dodávané v sestavě GC ED ED CB CB Příslušenství, které lze dokoupit ED ED ED CB Komunikátor POSITRA GSM anténa plochá pro nalepení na sklo nebo plast GPS anténa aktivní s konektorem SMB Elektromontážní sada (konektor 10pin Micro Mate N-lock, kabely 2m) Elektromontážní bižuterie Tísňové tlačítko Přepínač typu jízdy soukromá-služební Relé automobilové (12V, 30 A, přepínací, v plastu, fastony) Kabel PC-USB 1.4. Popis základní funkce Zapnutím zapalování dojde k probuzení jednotky z režimu snížené spotřeby, jednotka se přes GPRS připojí k internetu a začne posílat ID pakety s polohou na nadřazený server. Zároveň je zahájen záznam průběhu jízdy do paměti jednotky. Poloha je zaznamenávána každých 200 m, maximálně však jednou za dvě minuty. Vypnutím zapalovaní je ukončen záznam průběhu jízdy a nadřazený server začne stahovat záznam průběhu jízdy z paměti jednotky. Po stažení záznamu přechází jednotka do režimu snížené spotřeby ukončí se přenos ID paketů Popis nadstandardních funkcí Identifikace typu jízdy na soukromá - služební Pro identifikaci typu jízdy instalujte přepínač typu jízdy ED z našeho volitelného příslušenství. Přepnutím přepínače během jízdy dojde k rozdělení jízdy na dvě. Přenos alarmu z instalovaného zabezpečovacího zařízení Komunikátor lze připojit na výstup stávajícího alarmu vozidla a využít jej jako hlásič alarmového stavu. Aktivací alarmového vstupu systému dojde k odeslání alarmové a prozvonění na přednastavené telefonní číslo. Vstupy jsou omezeny na jedno alarmové hlášení za jednu minutu. Zabezpečení v tísňových situacích Pro zabezpečení v tísňových situacích instalujte tísňové tlačítko ED z našeho volitelného příslušenství. Stiskem tísňového tlačítka dojde k odeslání tísňové a prozvonění na přednastavené telefonní číslo. Dotaz na polohu prostřednictvím zprávy Na zprávu: heslo GPSD (heslo je z výroby picola) odeslanou z libovolného mobilního telefonu odešle jednotka autorovi dotazu aktuální zeměpisné souřadnice. Pozici vozu lze zobrazit pomocí bezplatné internetové služby ( vyhledat pozici vozu). Pro integrátory je dostupný program GC 072 Control Panel, který umožňuje v širokém rozsahu měnit konfigurační parametry jednotky i upgrade firmware, a to přes USB, GSM i GPRS. 6

7 2. Obsluha, nastavení 2.1. Rychlý start SIM kartu vložte do zásuvky v přední straně komunikátoru POSITRA. K vysunutí zásuvky slouží žluté tlačítko. SIM karta musí být neblokovaná PINem, s dostatečným kreditem, vymazanými a s aktivovanými datovými službami GPRS. Připojte GSM, GPS antény, napájení +12 V, zem a vstup 15 od klíčku zapalování. Nastavte pomocí odeslaných z mobilního telefonu na telefonní číslo vložené SIM tyto konfigurační zprávy: APN bodu operátora Picola Nastaveno x picola APN x APN x je přístupové heslo nastavené z výroby apn operátora internet Pokud operátor vyžaduje k GPRS přístupové jméno a heslo, nastavte jej prostřednictvím řídících viz. přehledová tabulka řídících. serveru pro odesílání dat Hodnota y Hodnota z Nastaveno x Nastaveno y Nastaveno z picola IP adresa serveru číslo portu 0 = roaming zakázán, 1 = povolen a obsluha tabulka příkazů a obsluha se provádí prostřednictvím zpráv odeslaných na telefonní číslo SIM karty umístěné v komunikační jednotce ve vozidle. HESLO příkaz1 parametr1 příkaz2 parametr2 příkaz3 parametr3 příkaz4 parametr4 HESLO mezera PŘÍKAZ mezera PARAMETR maximálně 8 znaků a-z a 0-9. Z výroby je nastaveno picola. název příkazu pro požadovanou konfiguraci hodnota,? pro dotaz, nebo. (tečka) pro vymazání hodnoty Do jedné zprávy je možné vložit až 4 příkazy s parametry. Komunikátor informuje zprávou o provedení všech povelů. Malá - velká písmena se nerozlišují. 7

8 Přehledová tabulka řídících Změna HESLA Změna PIN SIM APN bodu operátora Nastaveno x Nastaveno x - O2 - Go karta - T-mobile - Twist karta - Vodafone - Vodafone karta Nastaveno x heslo PSW x psw x maximálně 8 znaků a-z a 0-9 picola heslo PIN x pin x čtyřmístné číslo pin 1234 heslo APN x apn x apn bod zvoleného operátora internet gointernet internet.t-mobile.cz internet.t-mobile.cz internet ointernet internet Pro další operátory nutno zjistit apn na jejich www stránkách. přístupového jména APN bodu - pouze u vybraných zahraničních operátorů Nastaveno x heslo GPRSNAME x gprsname x přístupového jména APN bodu - přístupového hesla APN bodu - pouze u vybraných zahraničních operátorů Nastaveno x serveru pro odesílání dat Hodnota y Hodnota z Nastaveno x Nastaveno y Nastaveno z heslo GPRSPSW x gprspsw x přístupového heslo APN bodu - heslo IP adresa serveru číslo portu 0 = roaming zakázán, 1 = povolen

9 Seznam telefonních čísel Hodnota y USSD kódu pro zjišťování kreditu Nastaveno x hranice nízkého kreditu výstupu Nastaveno x Hodnota y Nastaveno y 2.3. Co dělat, když něco nefunguje heslo TELx y telx.number y 1 telefon pro odeslání alarmových z alarmového vstupu 1 2 telefon pro prozvonění z alarmového vstupu 1 3 telefon pro odeslání alarmových z alarmového vstupu 2 4 telefon pro prozvonění z alarmového vstupu 2 5 telefon pro odeslání alarmových z tísňového tlačítka 6 telefon pro prozvonění z tísňového tlačítka 7 telefon pro odeslání informačních telefonní číslo v mezinárodním formátu heslo CREDITCMD x creditcmd x Vodafone *22# O2 *104*# T-mobile *101# - heslo CREDITLOW x creditlow x dolní hranice výše kreditu 0 heslo OUTx y outx.value y 1 nebo 2 0 nebo 1 1 Závada Neposílá žádné Zasílá nulové GPS souřadnice Řešení Zkontrolujte GSM signál Zkontrolujte kredit na SIM kartě Zkontrolujte nastavení seznamu tel. čísel Zkontrolujte GPS signál Zkontrolujte anténu GPS 9

10 3. Instalace 3.1. Vymezení použití, bezpečnost Před montáží v automobilu ověřte, zda provoz mobilního telefonu a tím i provoz GSM komunikátoru není u typu vozidla, do kterého má být instalován, výslovně zakázán! Komunikátor je určen pro zabudování na skryté, suché místo v kabině vozu nebo v zavazadlovém či nákladním prostoru. Do přístroje nesmí vniknout voda ani jiné kapaliny. Komunikátor je určen pro vozidla s napájecí soustavou 12 V s ukostřeným mínusem. Připojení na napájení +12 V je nutné chránit pojistkou 5 A. Před instalací odpojte záporný napájecí pól baterie (pozor na kódovaná autorádia). Doporučujeme nejprve instalovat antény a přepínače, poté postupně protahovat vodiče směrem k jednotce. Nově instalované vodiče bandážujte ke stávajícím svazkům. Pro krimplovací spoje využívejte nářadí výhradně k tomuto účelu určené. Pokud takové nářadí nemáte používejte pájení. Komunikátor nemontujte v místech se zvýšenou úrovní rušivého elektromagnetického záření, zejména pak u antény radiového vysílače. Při montáži se vyhněte extrémně horkým místům Schéma zapojení 10

11 3.3. Užitečné pokyny pro instalaci ED anténa GSM Instalujte na vnitřní stranu skel, případně na plastový podklad pod palubní deskou. Neumisťujte anténu na kovový podklad. V žádném případě nelepte na kovové části karosérie, neumísťujte do blízkosti autorádia možné rušení autorádia. Upevnění proveďte samolepícím páskem. ED anténa GPS Instalujte do vodorovné polohy pod palubní desku, pod plastový kryt sání do kabiny nebo do plastových nárazníků. Zajistěte co nejlepší přímý výhled k obloze výhled nesmí zakrývat kovové předměty. Pozor na pokovená skla luxusnějších vozů signál GPS těmito skly neprochází. ED tísňové tlačítko Instalujte na spodní sloupek u řidiče nebo pod palubní desku. Použijte vrták průměru 7mm. ED přepínač typu jízdy soukromá / služební Instalujte na vhodné místo na palubní desku. Použijte vrták průměru 20 mm Kontrola funkce Komunikátor uveďte do provozu podle odstavce Rychlý start. Kontrola napájení dotaz Hodnota y picola POWER power ExtPwr x, y x = hodnota externího napájení y = hodnota externího napájení zálohovaného poznámka: napájení lze zkontrolovat i prostřednictvím signalizačních LED na jednotce komunikátoru viz. kapitola signalizace LED. Kontrola GSM signálu dotaz Hodnota y Hodnota z Hodnota q picola GSM GSM x Credit y CellId z Signal q jméno přihlášené GSM sítě zůstatek kreditu na SIM kartě název přihlášené GSM buňky síla signálu (0 32, 32 = maximum) poznámka: GSM signál menší než 5 je nepoužitelný, je třeba zvolit lepší umístění GSM antény. GSM signál lze zkontrolovat i prostřednictvím signalizačních LED na jednotce komunikátoru viz. kapitola signalizace LED. 11

12 Kontrola GPS dotaz Hodnota t Hodnota y Hodnota q Hodnota n Hodnota r picola GGA $GPGGA,t,x,y,q,n,r čas hhmmss.sss h-hodiny, m-minuty, s-sekundy souřadnice zem. šířka ddmm.mmmm (např ,N) souřadnice zem. délka ddmm.mmmm (např ,E) platnost GPS dat, 0 = neplatná data, 1 = platná data počet satelitů další GPS data poznámka: před kontrolou GPS vyvezte vozidlo na místo s dobrým výhledem na oblohu, zapněte zapalování a počkejte přibližně 5 minut pro získání platných GPS dat. Stav GPS lze zkontrolovat pomocí signalizačních LED na jednotce komunikátoru. GPS lze považovat za zcela funkční má-li platná data a minimálně 3 satelity. 12

13 4. Technické parametry, údržba 4.1. Technické parametry GSM Komunikace GSM Data modemové spojení 900 / 1800 MHz SIM karta Plug-in 3 V Anténní konektor GSM antény FME m Volání,, GSM Data, GPRS Alarmové dotaz / odpověď změna konfigurace Spuštění akcí jménem akce v zprávě s vloženými měřenými parametry až 4 parametry v jedné Editace konfigurace Čtení měřených stavů Čtení paměti událostí Ovládání výstupů Upgrade firmware GPRS spojení Class 10 Podpora statické i dynamické IP a VPN sítě Protokol UDP Zabezpečení přenosu šifra 128bitů Všechny funkce jako GSM data GPS Paměť reportu Napájení 5x vstup 2x výstup Pin č.1 Pin č.2 16 kanálů Antaris LH vysoce citlivý Přesnost 2,5m CEP Konektor antény SMB f EEprom 256 kb tj pozic ( pozic při komprimaci) 10 až 15 V Spotřeba s aktivní GSM a GPS <70mA při 12V Spotřeba v režimu spánku <10mA při 12V Konektor 10 pin Micro Mate N-lock Vstup max. 15 V Výstup proud max. 0,2 A Konektor 10 pin Mico Mate N-lock Vstup z klíčku zapalovní +12 V Vstup tlačítka tísňového volání Reaguje na spojení s +12 V Pin č.3 Alarmový vstup č. 1 Reaguje na spojení s +12 V 13

14 Pin č.4 Alarmový vstup č. 1 Reaguje na spojení se zemí Pin č.5 Pin č.6 Pin č.7 Pin č.8 Pin č.9 Pin č.10 USB Obvod času RTC Zem +12 V Třída krytí IP 20 Rozměry Hmotnost Provedení +12 V zálohovaných (není z jednotky dobíjeno) Přepínač typu jízdy Rozpojeno = služební jízda Spojeno se zemí = soukromá jízda Výstup OUT1 Výstup proud max. 0,2 A při 12 V Výstup OUT2 Výstup proud max. 0,2 A při 12 V Připojení PC Konfigurace, upgrade firmware Datum i čas zálohovaný baterií Synchronizace času s GPS 69 x 70 x 32 mm 50 g Plast Rozsah teplot Teploty pro GSM -20 až + 55 C Teploty ostatní -40 až + 85 C 4.2. LED signalizace GSM žlutá LED 0,5 s / 0,5 s 1 krátce 2 krátce GPS červená LED 0,5 s / 0,5 s 1 krátce nesvítí POWER zelená LED 2 krátce / 5 s 1 krátce / 10 s bez GSM signálu, nebo bez SIM GSM přihlášen k síti GSM modul + GPRS kontext připojen GPS modul bez signálu GPS modul pracuje korektně, nemá však platná data GPS modul má platná data polohy (pouze v režimu normální spotřeby) režim normální spotřeby režim snížené spotřeby 14

15 4.3. Údržba Komunikátor GC 072 nevyžaduje žádnou údržbu. Doporučujeme pravidelnou kontrolu externí záložní baterie 1x za rok, pokud je tato baterie v zapojení použita. Update Firmware a konfigurace. Na v sekci Ke stažení získáte aktuální verzi firmware a programu Control panel. Stažený soubor rozbalte a uložte na disk. V programu Control panel navažte spojení s komunikátorem prostřednictvím kabelu USB, modemem datovým spojením nebo přes GPRS a proveďte update firmwaru. Před připojením přístroje k USB nainstalujete modemový driver pro GC 072. V OS Windows XP postupujte takto: Start Ovládací panely Možnosti telefonu a modemu Modemy Přidat Nerozpoznávat modem - Další Z diskety vyberte soubor Lum.inf OK objeví se: nainstalovat LEVEL USB GSM modem Další vyberte COM port Instalovat. 15

16 16

17 Záruční podmínky Délka záruční doby je 24 měsíců od data prodeje. Záruční oprava bude provedena nejpozději do deseti pracovních dnů od doručení vadného zboží do firmy LEVEL za předpokladu, že náhradní díl je k dispozici na skladě. Pokud tomu tak není, bude uživateli nabídnuto náhradní řešení do doby dokončení opravy. Záruční opravy budou provedeny v sídle firmy a záruční lhůta se prodlužuje o dobu trvání opravy. O způsobu dopravy rozhoduje výhradně servisní technik. Záruka se neposkytuje v případě ztráty nebo záměny záručního listu, při zničení výrobku způsobené živelnou pohromou, při přepravě, nevhodným umístěním, nevhodnou obsluhou, užíváním zařízení v neodpovídajících podmínkách, dále pak při porušení nebo sejmutí pečetních přelepek. Záruka se nevztahuje na spotřební materiál baterie, barvící pásky a pod. Nevztahuje se rovněž na nefunkčnost způsobenou instalovaným softwarem nebo jeho vzájemným působením. Firma rovněž nenese odpovědnost za případné ztráty, které vzniknou uživateli následkem poruchy zařízení. Záruka se též nevztahuje na nefunkčnost způsobenou změnou vnějších podmínek jako je změna legislativy, změny GSM sítě, změny napájecí sítě atd. Záruka se uplatňuje předložením kompletně vyplněného záručního listu a zařízení určeného k opravě včetně příslušenství. Duplikát záručního listu se nevystavuje, zákazník ručí za jeho správnost a originálnost. 17

18 Záruční list Název výrobku : Typ : Výrobní číslo : Datum prodeje: Prodávající organizace : Adresa, telefon, razítko : Podpis: Přijato do opravy Datum odeslání Popis závady 18
