Program SeleCAD. - modul Canalis (přípojnicové systémy) pro AutoCAD LT a FULL

Transkript

1 Program SeleCAD - modul Canalis (přípojnicové systémy) pro AutoCAD LT a FULL

2 Postup při návrhu : Úvod 2 1. Nastavení projektu 3 nastavení všeobecných informací o projektu nastavení měřítka pro text 2. Zakreslení a nastavení trasy 4 a. Kreslení definiční křivky b. Nastavení trasy definice parametrů trasy vložení napájecího dílu generování trasy 3. Katalog 9 popis katalogu nápověda pro přípojnicový systém Canalis manuální vkládání prvků z katalogu zobrazení informací o prvku Úprava Trasy a. Přepnutí módu výběru trasy (možnost označení celé trasy nebo jednotlivého dílu) 15 b. SeleCAD editor 16 c. Vložit z katalogu podle 17 vložit vývodové skříně nebo vývodové konektory do trasy vložit/upravit distribuční nebo napájecí vedení na trase d. Vložit symbol z katalogu 20 e. Vložit milníky interval typu (zadání intervalu na trase, kde bude použit určitý typ vedení) 22 f. Vložit milník vynuceného dělení (zadání bodu na trase, kde dojde k vynucenému dělení trasy) 24 g. Připojit trasu 25 vložit T díl do trasy obcházení překážky u stávající trasy h. Vložit vertikální úsek (do trasy) 29 i. Generovat trasu (přegenerování trasy po provedení úprav) Generovat legendu použitých prvků (tabulka značek ve výkrese) Generovat tabulku materiálu (seznam objednacích čísel a parametrů o trase do programu Excel) Zobrazit/skrýt hladinu 36 a. Zobrazit/skrýt hladinu popisů tras b. Zobrazit/skrýt hladinu popisků rovných dílů c. Zobrazit/skrýt hladinu popisků ostatních dílů d. Zobrazit/skrýt hladinu trasy e. Zobrazit/skrýt hladinu se symboly 8. Příkazy nabídky 38 a. Nástroje b. Lišty menu 1

3 Úvod Příručka pro nástavbu SeleCAD modul Canalis pro program AutoCAD a AutoCAD LT je určena pro každého, kdo si chce zjednodušit práci při kreslení, návrhu a specifikaci materiálu pro přípojnicový systém Canalis firmy Schneider Electric. Věřím, že v této příručce najdete srozumitelného, čtivého a jednoduše použitelného průvodce aplikací SeleCAD. Nástavba SeleCAD se skládá ze 3 modulů. Tato příručka pojednává o prvním z nich Modul Canalis. Modul Canalis slouží ke kreslení a specifikaci přípojnicových systémů Canalis do stavebních výkresů (půdorysů hal, budov, ) Modul OptiLine slouží pro kreslení a specifikaci parapetních systémů, podlahových krabic, sloupů a sloupků OptiLine do stavebních výkresů. Modul Wibe - bude sloužit pro kreslení a specifikaci kabelových žebříků a žlabů Wibe do stavebních výkresů (půdorysů hal, budov, ). K dispozici bude začátkem roku Tuto příručku nemusíte číst v nějakém pevně daném sledu. Příručka je navržena tak, abyste ji mohli kdekoliv otevřít, zjistit podrobné informace o příkazu, a pak ji zase zavřít a odložit poblíž počítače, dokud ji nebudete opět někdy potřebovat. Obsah této příručky je obsažen také v nápovědě k aplikaci SeleCAD 2

4 1. Nastavení projektu SeleCAD SeleCAD Nastavení projektu Slouží k nastavení základních informací o projektu, nastavení měřítka pro zobrazení textu a symbolu. Nastavení všeobecných informací o projektu V menu Selecad zvolte podmenu Selecad. Zobrazí se podmenu zvolte Nastavení projektu nebo klikněte na tlačítko v panelu nástrojů SeleCAD. Zobrazí se dialogové okno Parametry projektu. V oblasti Základní parametry zadejte následující data : 1. Název projektu 2. Číslo projektu 3. Zákazník 4. Zhotovitel 5. Vypracoval 6. Zkontroloval Tyto parametry budou zobrazeny a exportovány spolu s výsledky do programu Excel. Nastavení měřítka pro text V oblasti Další parametry zvolte měřítko pro zobrazení textu (popisy prvků) a symbolu ve výkresu. Měřítko můžete vybrat ze seznamu, který se zobrazí po kliknutí na tlačítko nebo zadat manuálně do dané oblasti (např. pokud chcete zadat měřítko 1:250, zadáte do dané oblasti číslo 250 a kliknete na Enter) Zvolené měřítko ovlivní všechny nově vygenerované trasy (jejich popisy), tzn. již vygenerované trasy by bylo nutné přegenerovat, aby jejich popisy odpovídaly novému měřítku. Neovlivňuje popisy u manuálně vložených dílů (prvků) do trasy (napájecí díl, distribuční vedení, vývodové skříně, ). U těchto prvků zůstává původní velikost měřítka. Nastavení měřítka pro detaily (pro modul OptiLine) V oblasti Další parametry zvolte měřítko pro zobrazení detailu (detaily a popisy jednotlivých konfigurací přístrojů pro parapetní kanál, sloup, sloupek a podlahovou krabici). Měřítko můžete vybrat ze seznamu, který se zobrazí po kliknutí na tlačítko nebo zadat manuálně do dané oblasti (např. pokud chcete zadat měřítko 1:250, zadáte do dané oblasti číslo 250 a kliknete na Enter) Zvolené měřítko ovlivní všechny nově vygenerované prvky a jejich popisy, tzn. již vygenerované konfigurace by bylo nutné znovu vytvořit, aby jejich popisy odpovídaly novému měřítku. 3

5 2. Zakreslení a nastavení trasy a. Kreslení definiční křivky SeleCAD SeleCAD Křivka Slouží k nakreslení definiční křivky, která představuje trasu kudy povede přípojnicový systém.. Kreslení definiční křivky Nakreslete definiční trasu (představuje trasu kudy povede přípojnicový systém). V menu Selecad zvolte podmenu Canalis. Zobrazí se podmenu zvolte Křivka nebo klikněte na tlačítko Canalis. Určete počáteční bod: v panelu nástrojů zvolte ukazatelem počáteční bod a klikněte. Doporučujeme, aby počáteční bod definiční trasy odpovídal počátku vedení trasy. Určete další bod nebo [Oblouk/Polotloušťka/Délka/Zpět/Tloušťka]: posunujte ukazatel myši ve směru trasy a klikněte pro ukončení trasy. Při změně směru trasy nebo obcházení překážky jsou povoleny pouze pravé úhly. Příkaz ukončíte stisknutím klávesy Enter. b. Nastavení trasy SeleCAD Canalis Nastavení trasy Slouží k zadání základních parametrů pro volbu přípojnicového vedení (trasy) na definiční křivce, vložení napájecích dílů a vykreslení trasy do výkresu (automatické generování trasy). K trase můžete přidat i další příslušenství nebo náhradní díly z katalogu. Nastavení trasy V menu Selecad zvolte podmenu Canalis. Zobrazí se podmenu zvolte Nastavení trasy nebo klikněte na tlačítko v panelu nástrojů Canalis. Vyberte křivku definující trasu přesuňte ukazatel myši na nakreslenou definiční křivku a klikněte. 4

6 Zobrazí se dialogové okno Parametry trasy. Popis tlačítek Nápovědy zobrazuje nápovědu pro přípojnicový systém Canalis zobrazuje nápovědu pro práci s aplikací SeleCAD Zadejte požadované parametry. Níže naleznete přesný popis parametrů dialogového okna Parametry trasy. Záložka Základní parametry Počet pólů Jmenovitý proud trasy (A) Jmenovitý proud vývodů (A) Proudová řada - počet pólů přípojnicového systému trasy (přednastavená hodnota je 3P+N) - hodnota jmenovitého proudu trasy v ampérech (závisí na velikosti připojených zátěží a předpokládaném odběru z přípojnicového systému) - jmenovitá hodnota proudu připojených (maximální hodnota) zátěží - volba typu a maximálního proudu vedení (trasy) Krytí Maximální proud vývodů (A) - minimální požadovaný stupeň krytí vedení (vývodové skříně a konektory mohou snížit krytí vedení) - maximální hodnota proudu vývodů přípojnicového systému v ampérech, odpovídá zvolené trase 5

7 Povolit atypy - povolí nebo zakáže použití atypů pro generování trasy, které závisí na typu řady. Pokud použijete vedení s T díly, vertikálními úseky, s dělením trasy, s koleny, s milníky je nutno mít zatrhnutou tuto volbu, v opačném případě nemusí být trasa automaticky vykreslena. Další parametry Základní typ Preferovaná délka (mm) Používaný horizont. držák Rozteč horizont. držáků (mm) Interval dilatace Popis trasy Orientace trasy Naplocho Nastojato - standardně použité díly pro trasu (distribuční vedení - s vývody nebo napájecí vedení - bez vývodů) - preferovaná délka pro použitý základní typ vedení (5, 3, 1.5,..m) s ohledem na zvolenou řadu. Zvolená délka dílu bude standardně použita pro celé vedení. Pouze pro konec vedení, před koleny, před T-díly budou použity kratší díly nebo atypy - typ zvoleného držáku pro horizontální vedení - vzdálenost mezi jednotlivými horizontálními držáky vedení (doporučená hodnota 3m) - interval po, kterém se automaticky použije dilatační díl, doporučená hodnota je 50m (pouze u řady KT) - popis trasy zadaný uživatelem (je shodný z názvem projektu). Bude exportován do programu Excel. - orientace trasy naplocho - orientace trasy nastojato 6

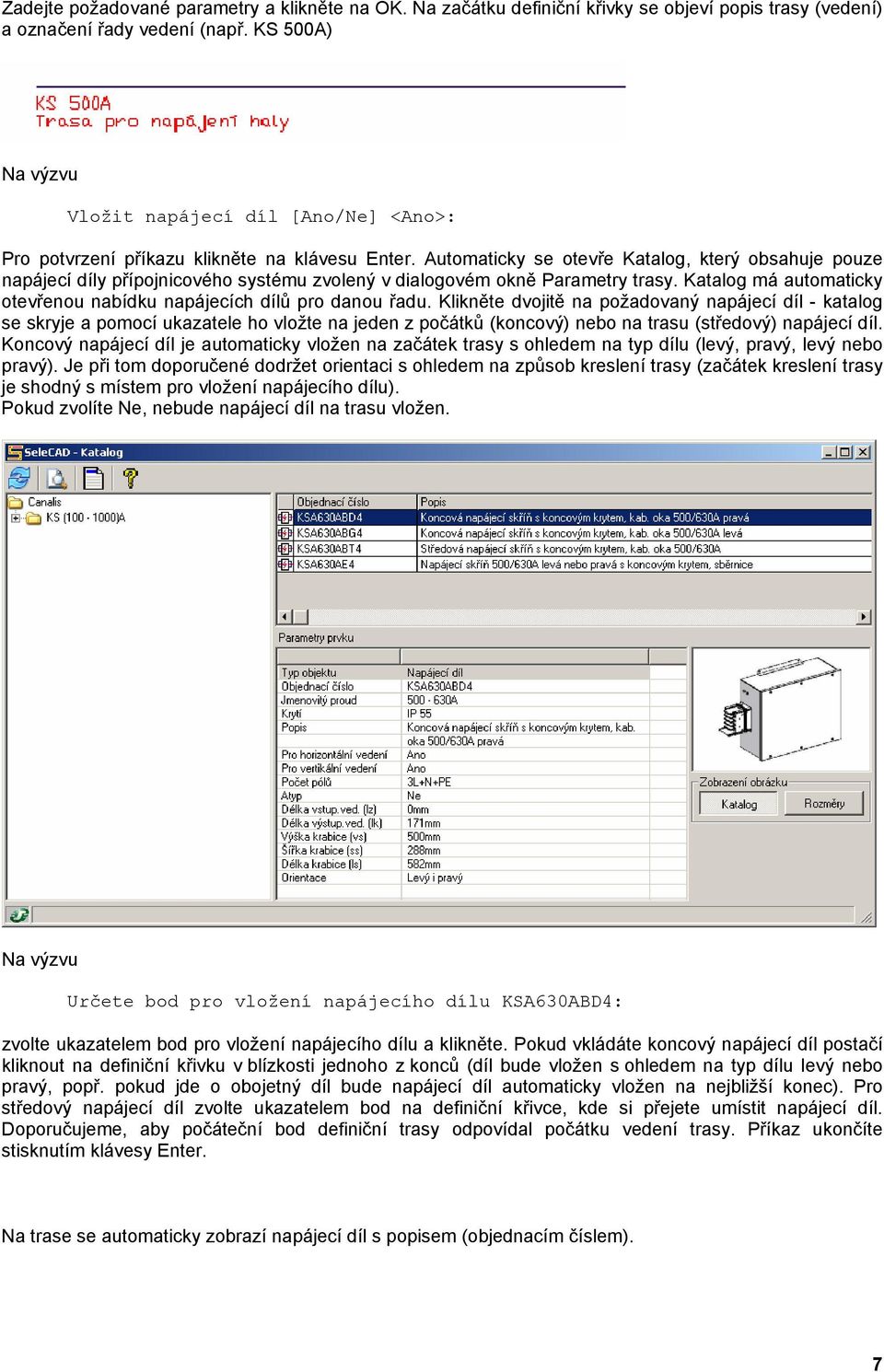

8 Zadejte požadované parametry a klikněte na OK. Na začátku definiční křivky se objeví popis trasy (vedení) a označení řady vedení (např. KS 500A) Vložit napájecí díl [Ano/Ne] <Ano>: Pro potvrzení příkazu klikněte na klávesu Enter. Automaticky se otevře Katalog, který obsahuje pouze napájecí díly přípojnicového systému zvolený v dialogovém okně Parametry trasy. Katalog má automaticky otevřenou nabídku napájecích dílů pro danou řadu. Klikněte dvojitě na požadovaný napájecí díl - katalog se skryje a pomocí ukazatele ho vložte na jeden z počátků (koncový) nebo na trasu (středový) napájecí díl. Koncový napájecí díl je automaticky vložen na začátek trasy s ohledem na typ dílu (levý, pravý, levý nebo pravý). Je při tom doporučené dodržet orientaci s ohledem na způsob kreslení trasy (začátek kreslení trasy je shodný s místem pro vložení napájecího dílu). Pokud zvolíte Ne, nebude napájecí díl na trasu vložen. Určete bod pro vložení napájecího dílu KSA630ABD4: zvolte ukazatelem bod pro vložení napájecího dílu a klikněte. Pokud vkládáte koncový napájecí díl postačí kliknout na definiční křivku v blízkosti jednoho z konců (díl bude vložen s ohledem na typ dílu levý nebo pravý, popř. pokud jde o obojetný díl bude napájecí díl automaticky vložen na nejbližší konec). Pro středový napájecí díl zvolte ukazatelem bod na definiční křivce, kde si přejete umístit napájecí díl. Doporučujeme, aby počáteční bod definiční trasy odpovídal počátku vedení trasy. Příkaz ukončíte stisknutím klávesy Enter. Na trase se automaticky zobrazí napájecí díl s popisem (objednacím číslem). 7

9 Vygenerovat trasu [Ano/Ne] <Ano>: odpovězte stisknutím klávesy Enter pro potvrzení příkazu. Trasa bude automaticky vygenerována programem. Pokud zvolíte Ne, nebude trasa automaticky vygenerována (vykreslena). Pro případ, že není možné použít standardní délky dílů nebo daná řada neobsahuje atypické díly (díly na zakázku), popř. nebyly povoleny, zobrazí se následující výzva Nelze vygenerovat trasu. Zkrátit? [Ne] <Ano>: pro potvrzení stiskněte klávesu Enter. Trasa bude zkrácena, aby bylo možné použít standardní díly (preferované délky). Zkrácení trasy bude zobrazeno na konci definiční křivky červenou čárkovanou čarou. Pokud zvolíte Ne, nebude trasa automaticky vygenerována (vykreslena). Výše uvedené informace o generování trasy platí pro rovné trasy, které neobsahují kolena, T-díly nebo milníky. U těchto tras je nutné použít vedení s atypickými díly a v dialogovém okně Parametry trasy mít zatrhnutou volbu Povolit atypy. 8

10 3. Katalog SeleCAD SeleCAD Katalog Slouží k volbě a zadání jednotlivých prvků přípojnicového systému Canalis a symbolů. Pokud znáte název řady (KBA, KN, KS, KTA, KHF) nebo požadovaný proud pro přípojnicový systém, můžete zde velice jednoduše najít základní parametry pro jednotlivé prvky (napájecí a distribuční vedení, kolena, vývodové konektory, ) přípojnicového systému. Pokud znáte název, referenci nebo část popisu můžete využít tlačítka pro vyhledávání. Máte k dispozici i rozsáhlou nápovědu. Pomocí katalogu můžete manuálně vkládat jednotlivé prvky přípojnicového systému nebo symboly do výkresu. Popis katalogu V menu Selecad zvolte podmenu Selecad. Zobrazí se podmenu zvolte Katalog nebo klikněte na tlačítko v panelu nástrojů SeleCAD. Zobrazí se dialogové okno Katalog. Katalog se skládá ze 4 oblastí : Stromová struktura (levá část okna) Slouží k vyhledávání vhodného přípojnicového vedení podle řady (KBA, KN, KS, KTA, KHF a Symboly), proudu (25-40A, 160A, ) a typu (napájecí vedení, koleno, T kus, vývodový konektor, ). Pokud chcete vědět více o požadované řadě nebo typu dílu v dané řadě klikněte ve stromové struktuře na danou řadu a použijte tlačítko pro nápovědu v levé horní části okna. 9

11 Zobrazí se nové dialogové okno s odpovídající nápovědou. 2. Oblast volby jednotlivých dílů Představuje seznam dílů (objednací číslo a popis) odpovídající předchozí volbě ve stromové struktuře. Po kliknutí na požadovaný díl v této oblasti se ve spodní části okna (oblast 3) zobrazí detailní parametry tohoto dílu v závislosti na typu zvoleného objektu a obrázek (oblast 4). Obrázek může zobrazovat pohled na díl (tlačítko Katalog) nebo rozměrový obrázek (tlačítko Rozměry) pro vysvětlení parametru definujících rozměry dílu. Pro přístup k nápovědě o systému Canalis můžete použít při zvoleném konkrétním dílu tlačítko v levé horní části okna. 10

12 3. Obrázek Může zobrazovat pohled na díl (tlačítko Katalog) nebo rozměrový obrázek (tlačítko Rozměry) pro vysvětlení parametru definujících rozměry dílu. Katalog lze otevřít i mimo samotnou aplikaci pro zobrazení a vyhledávání potřebných informaci o přípojnicovém systému Canalis. Popis tlačítek v Katalogu Tlačítkem v levé horní části dialogového okna Katalog je k dispozici je rozsáhlá nápověda k přípojnicovému systému (popis, použití, technické parametry). Tato nápověda je provázána s volbou provedenou v oblasti volby jednotlivých prvků (oblast 2), která se zobrazuje s ohledem na výběr ve stromové struktuře zobrazené v levé části okna (oblast 1). Nejdříve tedy zvolte požadovanou řadu a díl ve stromové struktuře (napájecí díl, koleno, koncový kryt,.) a v pravé části okna (oblasti 2) zvolte požadovaný konkrétní díl (objednací číslo). Pro zobrazení vysvětlujícího popisu klikněte na standardní dialogové okno nápovědy pro zvolený díl.. Zobrazí se Tlačítkem v levé horní části dialogového okna Katalog je možné zrušit všechny filtry na řady (pokud jsou použity) a znovu se načtou všechna data z databáze (zobrazí se kompletní katalog). Tento příkaz 11

13 použijte v případě, že chcete zobrazit celý obsah katalogu a pro zobrazení katalogu jste použili příkaz Vložit z katalogu podle již vygenerované trasy. Katalog s použitím filtru Katalog bez použití filtru Tlačítkem v levé horní části dialogového okna Katalog se zobrazí okno pro vyhledávání v katalogu podle známého objednacího čísla nebo popisu. V oblasti Hledat zvolíte položku podle toho co chcete hledat a do oblasti Co hledat zadáte hledané objednací číslo nebo popis a kliknete na tlačítko Hledej. Je možné zadat i část objednacího čísla nebo popisu. Pro návrat do původní stromové struktury katalogu použijte tlačítko. Tlačítkem v levé horní části dialogového okna Katalog se zobrazí okno nápovědy pro práci s katalogem a ovládání aplikace. Manuální vkládání prvků z katalogu V menu Selecad zvolte podmenu Selecad. Zobrazí se podmenu zvolte Katalog nebo klikněte na tlačítko v panelu nástrojů SeleCAD. Zobrazí se dialogové okno Katalog. Ve stromové struktuře zvolte požadovanou řadu a typ objektu (oblast 1) a z následně zobrazeného seznamu na pravé straně (oblast 2) zvolte konkrétní díl. Na zvolený prvek v katalogu dvojitě klikněte. Zadejte parametry pro vložení dílu do výkresu (viz. níže), které jsou odlišné s ohledem na zvolený typ objektu a zda jde o standardní díl nebo atypický díl. Přesuňte ukazatel do požadované polohy a klikněte. Níže je detailně popsán postup pro vkládání různých typů dílů. Standardní díl (napájecí vedení, distribuční vedení, napájecí díl, vývodový konektor, vývodová skříň) pevná délka (rozměry) dílu Klikněte dvojitě na zvolený prvek, např distribuční vedení KSA630ED4306. Určete bod pro vložení distribučního dílu KSA630ED4306 nebo[zpět/<ven>]: odpovězte přesunutím ukazatele do počátečního bodu vložení dílu a klikněte. Zadej úhel vložení <0>: zadejte úhel natočení dílu v příkazové řádce a stiskněte klávesu Enter nebo přesuňte ukazatel do požadované polohy (zadejte úhel natočení) a klikněte. Díl bude zobrazen na požadovaném místě a v dané poloze ve výkrese. 12

14 Atypický díl (napájecí vedení)- různá délka dílu Klikněte dvojitě na zvolený prvek, např napájecí vedení KHF46EA4A. Určete bod pro vložení rovného dílu KHF46EA4A nebo<ven>: odpovězte přesunutím ukazatele do počátečního bodu vložení dílu a klikněte. Určete druhý bod pro vložení atypu rovného dílu KHF46EA4A v intervalu od:1000 do:1500: přesuňte ukazatel do požadované polohy (úhel natočení zadáte pomocí druhého bodu vložení) ve zobrazeném intervalu (od 1000 do 1500mm) a klikněte. Díl bude zobrazen na požadovaném místě a v dané poloze ve výkrese. Nezapomeňte dodržet minimální a maximální délku dílu. Pokud ji překročíte, zobrazí se v příkazovém řádku výzva. Vybraný bod leží mimo daný interval. Odpovězte přesunutím ukazatele do požadovaného intervalu a klikněte. Montáž dílů naplocho nebo nastojato Pokud vkládáte manuálně díl, který je možné použít pro montáž naplocho nebo nastojato (pouze u dílů KH a KT) zobrazí se před manuálním vložením následující dialogové okno Parametry vložení. Pomocí tlačítek zvolte orientaci prvku (naplocho nebo nastojato) a klikněte na Vložit. Následně pokračujte stejně jako v předchozích dvou případech s ohledem na typ vloženého dílu (Standardní nebo Atypický díl). 13

15 Zobrazení informací o prvku SeleCAD SeleCAD Zobraz informace o prvku Zobrazuje informace o prvcích použitých ve výkrese pro všechny použité řady (OptiLine, Canalis,..) Zobrazení informací o prvku V menu Selecad zvolte podmenu Selecad. Zobrazí se podmenu zvolte Zobraz informace o prvku nebo klikněte na informační tlačítko v panelu nástrojů SeleCAD. Vyberte objekt zvolte ukazatelem objekt o kterém chcete zobrazit informace a potvrďte. Níže můžete vidět dialogové okno, které se zobrazí po kliknutí na napájecí díl přípojnicového vedení. 14

16 4. Úprava trasy a. Přepnutí módu výběru trasy SeleCAD SeleCAD Skupiny Přepíná režim výběru trasy (skupin) mezi volbou celé trasy nebo jednotlivých prvků (dílů vedení) Přepnutí módu výběru skupin V menu Selecad zvolte podmenu Selecad. Zobrazí se podmenu zvolte Skupiny nebo klikněte na tlačítko v panelu nástrojů SeleCAD. V příkazovém řádku se zobrazí aktuální nastavení volby skupiny Mód výběru celé trasy nebo Mód výběru prvků. Kliknutím na toto tlačítko dochází k přepínání mezi oběma režimy. Mód výběru celé trasy kliknutím na jakoukoli část trasy se automaticky zvolí celá trasa Mód výběru prvků kliknutím na část trasy se volí pouze zvolená část (zruší se volba výběru celé trasy) 15

17 b. SeleCAD editor SeleCAD SeleCAD SeleCAD editor Slouží k úpravě a editaci vykreslených tras a použitých milníků SeleCAD editor V menu Selecad zvolte podmenu Selecad. Zobrazí se podmenu zvolte SeleCAD editor nebo klikněte na tlačítko v panelu nástrojů SeleCAD. Vyberte objekt zvolte ukazatelem objekt (trasu klikněte na název trasy, milník klikněte na značku milníku), který chcete upravit nebo editovat a potvrďte. Zobrazí se dialogové okno pro editaci (úpravu) prvku. Nyní můžete zkontrolovat (editovat) nastavené parametry a popř. provádět požadované úpravy. Pro přípojnicový systém Canalis pokud provedete pouze drobnou úpravu (změna názvu, doplnění příslušenství, ) není nutno provést po editaci přegenerování. Po provedení zásadních úprav (změna řady, délky standardního dílu, ) je nutno provést přegenerování trasy. O této skutečnosti jste informováni v příkazovém řádku V nastavení trasy byla provedena zásadní změna. Budou vymazány některé díly. pokračovat [Ano/Ne] <Ano>: Potvrďte požadovanou volbu a proveďte další akce podle typu trasy. Pozor : v případě, že trasa obsahuje T-kus je možné na ní provést pouze drobné úpravy popř. je nutno ji nakreslit znovu. Pokud provedete na trase zásadní úpravy po kterých je nutné ji přegenerovat budou z ní automaticky odstraněny všechny vývody, milníky, popř. držáky pokud jsou použity. Ty je nutné opětovně vložit pokud to požadujete. 16

18 c. Vložit z katalogu podle výběru SeleCAD SeleCAD Vložit z katalogu podle Umožňuje snadnější výběr prvků z katalogu s ohledem na již vygenerovanou trasu. Katalog zobrazuje pouze prvky, které lze vložit na trasu. Používá se především pro vkládání vývodových konektorů, skříní a manuální úpravu vedení (vkládání napájecích nebo distribučních vedení, T-dílů, milníků, ) Vložit z katalogu podle výběru V menu Selecad zvolte podmenu Selecad. Zobrazí se podmenu zvolte Vložit z katalogu podle nebo klikněte na tlačítko Vyberte trasu: v panelu nástrojů SeleCAD. zvolte ukazatelem již vygenerovanou trasu, kterou chcete doplnit o vývodové konektory, vývodové skříně, napájecí nebo distribuční vedení, napájecí díly nebo T-díly. Dále postupujte s ohledem na typ dílu, který chcete vložit na trasu. Můžete volit mezi následujícími možnostmi : a) Vložit vývodové skříně nebo vývodové konektory na trasu b) Vložit/upravit distribuční nebo napájecí vedení na trase Pozn. Vložení T dílů je popsáno v kapitole Připojit trasu Ad. a) Vložit vývodové skříně nebo vývodové konektory na trasu V menu Selecad zvolte podmenu Selecad. Zobrazí se podmenu zvolte Vložit z katalogu podle nebo klikněte na tlačítko Vyberte trasu: v panelu nástrojů SeleCAD. zvolte ukazatelem již vygenerovanou trasu, kterou chcete doplnit o vývodové konektory nebo vývodové skříně. Automaticky se zobrazí Katalog, jehož stromová struktura bude obsahovat pouze jednu řadu (např. KHF4500A), použitou pro vygenerování trasy. Ve stromové struktuře zvolte požadovaný typ prvku (vývodová skříň nebo vývodový konektor) a v tabulce zobrazené vpravo nahoře zvolte konkrétní objednací číslo. Klikněte dvojitě na zvolený prvek, např. vývodová skříň KH063SD551. Určete bod pro vložení vývodové skříně KH063SD551 nebo<ven>: odpovězte přesunutím ukazatele do vývodového místa, kde chcete umístit vývodovou skříň a klikněte. Postačuje, když ukazatel umístíte na konec vývodu distribučního dílu a kliknete. Zadej popis vývodu: odpovězte zadáním doplňujícího popisu, který chcete umístit vedle objednacího čísla uvedeného u vývodové skříně ve výkrese a potvrďte klávesou Enter. Tímto způsobem můžete násobně vkládat stejnou vývodovou skříň na vývody distribučního vedení. Příkaz ukončíte opětovným stisknutím klávesy Enter. 17

19 nebo Tlačítkem v levé horní části dialogového okna Katalog je možné zrušit všechny filtry na řady (pokud jsou použity) a znovu se načtou všechna data z databáze (zobrazí se kompletní katalog). Tento příkaz použijte v případě, že chcete zobrazit celý obsah katalogu a pro zobrazení katalogu jste použili příkaz Vložit z katalogu podle již vygenerované trasy. Ad. b) Vložit/upravit distribuční nebo napájecí vedení na trase Pro manuální úpravu trasy je nutné nejdříve distribuční nebo napájecí vedení odstranit (vymazat). Přesuňte ukazatel myši na díl, který si přejete odstranit a klikněte (označte ho). Pro odstranění dílu klikněte na klávesu Del. Pokud označíte automaticky celou trasu a ne pouze zvolený díl použijte příkaz Skupiny, který přepíná režim výběru skupiny pomocí ukazatele mezi volbou celé trasy nebo jednotlivých dílů (vedení). Nyní můžete manuálně vložit požadované položky z katalogu. V menu Selecad zvolte podmenu Selecad. Zobrazí se podmenu zvolte Vložit z katalogu podle nebo klikněte na tlačítko SeleCAD. Vyberte trasu: v panelu nástrojů zvolte ukazatelem již vygenerovanou trasu do které chcete vložit na uvolněné místo na definiční křivce napájecí nebo distribuční vedení. Automaticky se zobrazí Katalog, jehož stromová struktura bude obsahovat pouze jednu řadu (např. KHF4500A) použitou pro vygenerování trasy. Ve stromové struktuře zvolte požadovaný typ prvku (napájecí vedení, distribuční vedení, ) a v tabulce zobrazené vpravo nahoře zvolte konkrétní objednací číslo. Klikněte dvojitě na zvolený prvek, např napájecí vedení KHF48EA45. Určete bod pro vložení rovného dílu KHF48EA45 nebo<ven>: odpovězte přesunutím ukazatele na definiční křivku do místa, kde chcete umístit napájecí vedení a klikněte. Tímto způsobem můžete násobně vkládat stejné napájecí vedení. Příkaz ukončíte opětovným stisknutím klávesy Enter. Chybějící díly vedení můžete automaticky vygenerovat pomocí příkazu generovat trasu. Manuálně vložené díly budou ponechány a automaticky vložené díly (vložené automaticky při předchozím generování) budou vymazány a upraveny tak, aby odpovídaly vstupním požadavkům (chybějící díly budou 18

20 doplněny s ohledem na možnost použití atypů v Nastavení trasy), kromě automaticky vygenerovaných distribučních dílů osazených vývodovými skříněmi nebo konektory (ty budou ponechány). Tlačítkem v levé horní části dialogového okna Katalog je možné zrušit všechny filtry na řady (pokud jsou použity) a znovu se načtou všechna data z databáze (zobrazí se kompletní katalog). Tento příkaz použijte v případě, že chcete zobrazit celý obsah katalogu a pro zobrazení katalogu jste použili příkaz Vložit z katalogu podle již vygenerované trasy. 19

21 d. Vložit symbol z katalogu SeleCAD Canalis Vložit symbol z katalogu Tento příkaz je použit pro volbu a vložení symbolů z katalogu a zadání popisu symbolu. Vložit symbol z katalogu Příkaz vyžaduje zadání křivky, nastavení a vygenerování trasy. V menu Selecad zvolte podmenu Symboly. Zobrazí se podmenu zvolte Vložit symbol z katalogu trasy nebo klikněte na tlačítko v panelu nástrojů Symboly. Zobrazí se Katalog s možností výběru pouze symbolů (ostatní prvky jsou z katalogu odfiltrovány). Ve stromové struktuře zvolte požadovaný typ objektu a z následně zobrazeného seznamu na pravé straně zvolte konkrétní symbol. Na zvolený prvek (symbol zásuvka) v katalogu dvojitě klikněte. Určete bod pro vložení symboluzásuvka nebo <ven>: přesuňte ukazatel na distribuční vedení osazené vývodovými skříněmi nebo adaptéry. Symbol umístěte na požadovaný vývod a klikněte. Zadej popis symbolu: odpovězte zadáním doplňujícího popisu pro symbol, který bude umístěn vedle popisu symbolu. Symbol bude zobrazen na požadovaném místě ve výkrese. Tlačítkem v levé horní části dialogového okna Katalog je možné zrušit všechny filtry na řady (pokud jsou použity) a znovu se načtou všechna data z databáze (zobrazí se kompletní katalog). Tento příkaz použijte v případě, že chcete zobrazit celý obsah katalogu a pro zobrazení katalogu jste použili příkaz Vložit symbol z katalogu. Symboly jsou kresleny ve zvláštní hladině SeleCAD_Symbols. Pro zobrazení nebo skrytí této hladiny můžete použít příkaz Zobrazit/skrýt hladinu se symboly. 20

22 21

23 e. Vložit milník interval typu SeleCAD Canalis Vložit milník interval typu Slouží k zadání intervalu kde bude použit určitý typ vedení (napájecí nebo distribuční vedení). Pomocí těchto milníků je možné změnit v daném intervalu typ použitých prvků (např. trasa je vytvořena z napájecích dílů délky 5m a zvolený interval bude vygenerován z distribučních dílů délky 3m). Vložit milník interval typu Příkaz vyžaduje zadání křivky, nastavení a vygenerování trasy (nutno povolit atypy při nastavení trasy). V menu Selecad zvolte podmenu Canalis. Zobrazí se podmenu zvolte Vložit milník interval typu trasy nebo klikněte na tlačítko v panelu nástrojů Canalis. Zadejte bod milníku: zvolte ukazatelem počáteční bod intervalu na již vygenerované trase a klikněte. Zobrazí se dialogové okno Katalog pro zadání typu vedení (distribuční nebo napájecí), které má být použito v daném intervalu. Požadovaný typ vedení zvolíte dvojitým klikem na požadovanou položku. 22

24 Zadejte bod milníku: zvolte ukazatelem koncový bod intervalu na stejné, již vygenerované trase a klikněte. Na vedení se v tomto bodě zobrazí koncová značka milníku. Nyní jsou oba milníky umístěny na trase. Pro provedení změny ve trase je nutné trasu přegenerovat pomocí příkazu generovat trasu. Ve zvoleném intervalu bude použit prvek, který byl zvolen v katalogu. Zvolený interval je plovoucí, tj. prvky nemusí nutně začínat a končit v intervalu vložených milníku, ale algoritmus se snaží umístit prvky tak, aby v daném intervalu byly prvky požadovaného typu a zároveň se minimalizuje nutnost použití atypických dílů. Manuálně vložené díly budou ponechány a automaticky vložené díly (vložené automaticky při předchozím generování) budou vymazány a upraveny tak, aby odpovídaly vstupním požadavkům, kromě automaticky vygenerovaných distribučních dílů osazených vývodovými skříněmi nebo konektory (ty budou ponechány). Níže můžete vidět konečnou verzi použití milníku interval typu na trase. Pozor: Zvolené intervaly se nesmí překrývat. Interval nesmí obsahovat milník vynuceného dělení. Interval může být použit pouze na jednom segmentu trasy 23

25 f. Vložit milník vynuceného dělení SeleCAD Canalis Vložit milník vynuceného dělení Slouží k zadání milníku pro vynucené dělení trasy. V zadaném bodě bude již použitý díl přerušen bude použit kratší nový díl (atypický díl) a pokračovat dál budou standardní díly (standardní délky). Vložit milník vynuceného dělení Příkaz vyžaduje zadání křivky, nastavení a vygenerování trasy (nutno povolit atypy při nastavení trasy). V menu Selecad zvolte podmenu Canalis. Zobrazí se podmenu zvolte Vložit milník vynuceného dělení trasy nebo klikněte na tlačítko Zadejte bod milníku: v panelu nástrojů Canalis. zvolte ukazatelem bod na distribučním nebo napájecím dílu na již vygenerované trase, ve kterém chcete přerušit díl a klikněte. Na vedení(dílu) se v tomto bodě zobrazí značka milníku dělení Nyní je milník umístěn na trase. Pro provedení změny ve trase je nutné trasu přegenerovat pomocí příkazu generovat trasu. Ve zvoleném bodě dojde k přerušení dílu (bude použit atypický díl). Manuálně vložené díly budou ponechány a automaticky vložené díly (vložené automaticky při předchozím generování) budou vymazány a upraveny tak, aby odpovídaly vstupním požadavkům, kromě automaticky vygenerovaných distribučních dílů osazených vývodovými skříněmi nebo konektory (ty budou ponechány). Níže můžete vidět konečnou verzi použití milníku interval dělení trase. Použití tohoto milníku má význam pouze u trasy, ve které je možné použít atypy (díly na míru). U ostatních vedení dojde k chybnému generování trasy nebo trasa nebude automaticky vygenerována.na jednu trasu můžete vložit i několik milníků vynuceného dělení. Možnost použití atypu musí být zadána v Nastavení trasy. 24

26 g. Připojit trasu SeleCAD Canalis Připojit trasu Tento příkaz se používá pro kreslení větvení trasy (T-díly) nebo pro obcházení překážky v horizontální (vodorovné) rovině Připojit trasu (vzájemné propojení dvou tras) Příkaz vyžaduje zadání křivky, nastavení a vygenerování trasy (nutno povolit atypy při nastavení trasy). Použití tohoto příkazu je vysvětleno na dvou příkladech. Můžete volit mezi následujícími možnostmi : a) Vložit T- díl do trasy b) Obcházení překážky (u horizontálního vedení) u stávající trasy Ad. a) Vložit T- díl do trasy Pro větvení trasy ve tvaru T je nutné nejdříve distribuční nebo napájecí vedení v daném bodě odstranit (vymazat). Přesuňte ukazatel myši na díl, který si přejete odstranit a klikněte. Pro odstranění dílu klikněte na klávesu Del. Pokud označíte automaticky celou trasu a ne pouze zvolený díl použijte příkaz Skupiny, který přepíná režim výběru vedení pomocí ukazatele mezi volbou celé trasy nebo jednotlivých dílů (vedení). Nakreslete větvení trasy ve tvaru T pomocí tlačítka křivka Určete počáteční bod: v panelu nástrojů Canalis. zvolte ukazatelem bod ve kterém chcete provést větvení (vložit T díl) na již vygenerované trase v oblasti, kde jste odstranili část vedení a klikněte. Určete další bod nebo [Oblouk/Polotloušťka/Délka/Zpět/Tloušťka]: zvolte koncový bod větvení trasy a klikněte. Příkaz ukončíte stisknutím klávesy Enter. Nyní musíte obě trasy vzájemně propojit kliknutím na tlačítko. Vyberte trasu zvolte ukazatelem již nakreslenou trasu a klikněte. Vyberte křivku definující trasu zvolte ukazatelem právě nakreslenou trasu, kterou jste provedli větvení a klikněte. Nyní jsou obě trasy propojeny a můžete manuálně vložit T díl z katalogu. V menu Selecad zvolte podmenu Selecad. Zobrazí se podmenu zvolte Vložit z katalogu podle nebo klikněte na tlačítko Vyberte trasu: v panelu nástrojů SeleCAD. zvolte ukazatelem již vygenerovanou trasu do které chcete vložit na volnou pozici T-díl. Automaticky se zobrazí Katalog, jehož stromová struktura bude obsahovat pouze jednu řadu (např. KS 400A), použitou pro vygenerování trasy. Ve stromové struktuře zvolte požadovaný typ prvku (T-kus) a v tabulce zobrazené vpravo nahoře zvolte konkrétní objednací číslo. Klikněte dvojitě na zvolený prvek, např. odbočka T (T-kus) KSA400DTC40. 25

27 Určete bod pro vložení T-kusu KSA400DTC40 nebo[zpět/<ven>]: odpovězte přesunutím ukazatele na definiční křivku do bodu, kde chcete umístit T-kus a klikněte. Příkaz ukončíte opětovným stisknutím klávesy Enter. Díl bude zobrazen na požadovaném místě a v dané poloze ve výkrese. Chybějící díly vedení můžete automaticky vygenerovat pomocí příkazu generovat trasu. Manuálně vložené díly budou ponechány a automaticky vložené díly (vložené automaticky při předchozím generování) budou vymazány a upraveny tak, aby odpovídaly vstupním požadavkům, kromě automaticky vygenerovaných distribučních dílů osazených vývodovými skříněmi nebo konektory (ty budou ponechány). Připojená větev bude automaticky osazena distribučními nebo napájecími díly vedení s ohledem na zadání trasy. Ad. b) Obcházení překážky (u horizontálního vedení) u stávající trasy Nakreslete novou část definiční trasy pro obejití překážky pomocí tlačítka v panelu nástrojů Canalis. Novou trasu připojíme ke standardnímu vedení tak, aby nová definiční křivka byla připojena přímo na původní definiční křivku. Určete počáteční bod: Zvolte ukazatelem bod vybočení na definiční křivce již vygenerované trasy a klikněte. 26

28 Určete další bod nebo [Oblouk/Polotloušťka/Délka/Zpět/Tloušťka]: Zvolte další koncový bod pro obcházení překážky. Pokračujte dál tak dlouho až dokreslíte zbytek trasy a nakonec zvolte opět bod na definiční křivce již vygenerované trasy pro ukončení obcházení překážky a klikněte. Příkaz ukončíte stisknutím klávesy Enter. Nyní musíte obě trasy vzájemně propojit pomocí tlačítka. Níže můžete vidět detail připojení nového vedení ke stávající trase. Vyberte trasu zvolte ukazatelem již nakreslenou trasu a klikněte. Vyberte křivku definující trasu zvolte ukazatelem právě nakreslenou trasu, kterou jste provedli větvení a klikněte. Nyní jsou obě trasy propojeny a část původní trasy již neobsahuje definiční křivku. 27

29 Chybějící a nové díly vedení můžete automaticky přegenerovat pomocí příkazu generovat trasu. Manuálně vložené díly budou ponechány a automaticky vložené díly (vložené automaticky při předchozím generování) budou upraveny tak, aby odpovídaly vstupním požadavkům, kromě automaticky vygenerovaných distribučních dílů osazených vývodovými skříněmi nebo konektory (ty budou ponechány). Připojené větve budou automaticky osazena distribučními nebo napájecími díly s ohledem na zadání. 28

30 h. Vložit vertikální úsek SeleCAD Canalis Vložit vertikální úsek Slouží pro vertikální (svislé) obcházení překážky (např.vrata haly). Vložit vertikální úsek Příkaz vyžaduje zadání křivky, nastavení a vygenerování trasy (nutno povolit atypy při nastavení trasy). V menu Selecad zvolte podmenu Canalis. Zobrazí se podmenu zvolte Vložit vertikální úsek nebo klikněte na tlačítko v panelu nástrojů Canalis. Vyberte trasu: zvolte ukazatelem bod vložení vertikálního úseku na již vygenerovanou trasu a klikněte. Zobrazí se dialogové okno Vertikální úsek pro zadání vertikální části vedení. V oblasti Základní parametry zvolte typ vertikálního držáku a zatrhněte volbu směru trasy - Nahoru. Typ proudové řady je zvolen automaticky s ohledem na typ zvolené trasy, stejně jako možnost použití atypických dílů. Ve spodní části okna ve zobrazeném seznamu zvolte požadované typy dílů pro vertikální úsek. Pro volbu požadovaných dílů použijte šipky a nebo dvojitě klikněte na požadovaný díl. Nejdříve zvolte dolní a horní koleno a následně zvolte rovnou část úseku. 29

31 V pravé dolní části dialogového okna se zobrazuje aktuální výška vertikálního úseku v mm. Pokud máte vertikální úsek směrem nahoru zadán, klikněte na OK. Vertikální úsek (směr nahoru) bude zobrazen na trase šipkou s uvedenou výškou v mm. V tomto případě jsou kolena pro vertikální vedení umístěny přímo na distribučních (napájecích) dílech vedení. Klikněte opět na tlačítko dolů. v panelu nástrojů Canalis pro zadání druhé části vertikálního vedení směrem Vyberte trasu: zvolte ukazatelem bod vložení druhé části vertikálního úseku směrem dolu na stejnou trasu a klikněte. Zobrazí se dialogové okno Vertikální úsek pro zadání vertikální části vedení. V oblasti Základní parametry zvolte typ vertikálního držáku a zatrhněte volbu směru trasy dolů. Typ proudové řady je zvolen automaticky s ohledem na typ zvolené trasy, stejně jako možnost použití atypických dílů. 30

32 Postupujte stejným způsobem jako u vzestupné části pro zadání sestupné části vertikálního úseku. Pokud máte vertikální úsek zadán, klikněte na OK. Vertikální úsek (směr dolů) je zobrazen na trase šipkou s uvedenou zápornou výškou v mm. V tomto případě jsou kolena pro vertikální vedení umístěny přímo na distribučních (napájecích) dílech vedení. Nyní je nutné celou trasu přegenerovat pomocí příkazu generovat trasu, aby byly v okolí kolen vertikálních úseků a pro samotný vertikální úsek použity správné díly (atypické díly). Manuálně vložené díly budou ponechány a automaticky vložené díly (vložené automaticky při předchozím generování) budou vymazány a upraveny tak, aby odpovídaly vstupním požadavkům, kromě automaticky vygenerovaných distribučních dílů osazených vývodovými skříněmi nebo konektory (ty budou ponechány). 31

33 Níže můžete vidět konečnou verzi vertikálního úseku po přegenerování na trase vedení. 32

34 i. Generovat trasu SeleCAD Canalis Generovat trasu Automaticky generuje trasu po provedení úprav nebo je použit pro přegenerování trasy po vložení milníků, manuálně vložených dílů, Generovat trasu Příkaz vyžaduje zadání křivky, nastavení a vygenerování trasy. V menu Selecad zvolte podmenu Canalis. Zobrazí se podmenu zvolte Generovat trasu nebo klikněte na tlačítko Vyberte křivku definující trasu v panelu nástrojů Canalis. zvolte ukazatelem upravenou trasu, kterou chcete přegenerovat, popř. do které chcete doplnit chybějící díly vedení (distribuční nebo napájecí vedení) a klikněte. Trasa bude automaticky přegenerována a doplněna o chybějící díly. Manuálně vložené díly budou ponechány a automaticky vložené díly (vložené automaticky při předchozím generování) budou vymazány a upraveny tak, aby odpovídaly vstupním požadavkům (chybějící díly budou doplněny s ohledem na možnost použití atypů v Nastavení trasy), kromě automaticky vygenerovaných distribučních dílů osazených vývodovými skříněmi nebo konektory (ty budou ponechány). Pokud je trasa přímá bez povolení volby Atypů (díly na míru), může program nabídnout zkrácení trasy. Zkrácení trasy bude zobrazeno na konci definiční křivky červenou čárkovanou čarou. 33

35 5. Generovat legendu použitých prvků SeleCAD SeleCAD Generovat legendu Vygeneruje tabulku s legendou použitých značek a symbolů ve výkrese. Generovat legendu V menu Selecad zvolte podmenu Selecad. Zobrazí se podmenu zvolte Generovat legendu nebo klikněte na tlačítko v panelu nástrojů SeleCAD. Určete bod pro vložení <0,0,0>: Zvolte ukazatelem bod pro vložení legendy do výkresu a klikněte. Zobrazí se tabulka s legendou použitých prvků ve výkrese. Místo vložení legendy odpovídá levému hornímu rohu tabulky. Příklad legendy : 34

36 6. Generovat tabulku materiálu SeleCAD SeleCAD Generovat tabulku materiálu Vygeneruje dokument ve formátu.xls pro program Excel, který obsahuje v jednotlivých listech hlavičku, tabulku prvků (materiálu) a popisy použitých řad vedení. Generovat tabulku materiálu V menu Selecad zvolte podmenu Selecad. Zobrazí se podmenu zvolte Generovat tabulku materiálu nebo klikněte na tlačítko v panelu nástrojů SeleCAD. Vyberte objekty: zvolte ukazatelem celou trasu(y) nebo jednotlivé díly pro které chcete vygenerovat tabulku materiálu. Příkaz ukončíte stisknutím klávesy Enter. Pro zjednodušení volby trasy použijte před příkazem generovat trasu příkaz Skupiny, který přepíná režim výběru vedení pomocí ukazatele mezi volbou celé trasy nebo jednotlivých dílů (vedení). Zobrazí se standardní dialogové okno Uložit soubor s kusovníkem pro uložení souborů. Zadejte název a adresář pro uložení souboru ve formátu.xls pro program Excel na disk. Po kliknutí na tlačítko Uložit se soubor uloží na disk a automaticky se otevře program Excel s tímto souborem. Soubor obsahuje 3 listy : - Hlavičku - Tabulku prvků (seznam materiálu, základní parametry trasy, ) - Popisy použitých řad vedení (detailní popis použitých řad) Pro nacenění jednotlivých položek můžete kontaktovat naši technickou podporu nebo použijte náš Elektronický ceník 2007_SeleCAD, který obsahuje možnost importu tohoto souboru a následně obdržíte cenovou nabídku. 35

37 7. Zobrazit/skrýt hladinu a. Zobrazit/skrýt hladinu popisků trasy SeleCAD Canalis Zobrazit/skrýt hladinu popisů tras Zobrazí nebo skryje hladinu popisů trasy (objednací čísla). Zobrazit/skrýt hladinu trasy V menu Selecad zvolte podmenu Canalis. Zobrazí se podmenu zvolte Zobrazit/skrýt hladinu trasy nebo klikněte na tlačítko v panelu nástrojů Canalis. Kliknutím na toto tlačítko se zobrazí nebo skryje hladina SE_Canalis_Popisy_Trasy popisů trasy. b. Zobrazit/skrýt hladinu popisků rovných dílů SeleCAD Canalis Zobrazit/skrýt hladinu popisků rovných dílů Zobrazí nebo skryje hladinu popisků rovných dílů. Zobrazit/skrýt hladinu trasy V menu Selecad zvolte podmenu Canalis. Zobrazí se podmenu zvolte Zobrazit/skrýt hladinu trasy nebo klikněte na tlačítko v panelu nástrojů Canalis. Kliknutím na toto tlačítko se zobrazí nebo skryje hladina SE_Canalis_Popisy_Rovne_dily popisků rovných dílů. c. Zobrazit/skrýt hladinu popisků ostatních dílů SeleCAD Canalis Zobrazit/skrýt hladinu popisků ostatních dílů Zobrazí nebo skryje hladinu definiční popisků ostatních dílů. Zobrazit/skrýt hladinu trasy V menu Selecad zvolte podmenu Canalis. Zobrazí se podmenu zvolte Zobrazit/skrýt hladinu trasy nebo klikněte na tlačítko v panelu nástrojů Canalis. Kliknutím na toto tlačítko se zobrazí nebo skryje hladina SE_Canalis_Popisy_Ostatni popisků ostatních dílů. Mezi ostatní díly jsou např.počítány popisy od manuálně vložených dílů na trasu, výškové označení vertikálního úseku, 36

38 d. Zobrazit/skrýt hladinu trasy SeleCAD Canalis Zobrazit/skrýt hladinu trasy Zobrazí nebo skryje hladinu definiční křivky trasy, která byla použita pro zadání trasy (vedení). Zobrazit/skrýt hladinu trasy V menu Selecad zvolte podmenu Canalis. Zobrazí se podmenu zvolte Zobrazit/skrýt hladinu trasy nebo klikněte na tlačítko v panelu nástrojů Canalis. Kliknutím na toto tlačítko se zobrazí nebo skryje hladina SE_Canalis_Trasy definiční křivky trasy, která byla použita pro zadání trasy (vedení). e. Zobrazit/skrýt hladinu se symboly SeleCAD Canalis Zobrazit/skrýt hladinu se symboly Zobrazí nebo skryje hladinu se symboly. Zobrazit/skrýt hladinu se symboly V menu Selecad zvolte podmenu Symboly. Zobrazí se podmenu zvolte Zobrazit/skrýt hladinu se symboly nebo klikněte na tlačítko v panelu nástrojů Symboly. Kliknutím na toto tlačítko se zobrazí nebo skryje hladina SeleCAD_Symbols (symboly). 37

39 8. Příkazy nabídky a. Nástroje a) modul Selecad Nastavení projektu Katalog Vložit z katalogu podle Generovat tabulku materiálu Vložit legendu Kreslení definiční křivky Skupiny SeleCAD editor Zobraz informace o prvku Nápověda b) modul Canalis Nastavit trasu Připojit trasu Generovat trasu Zobrazit/Skrýt hladinu trasy 38

40 Zobrazit/Skrýt hladinu popisků tras Zobrazit/Skrýt hladinu popisků rovných dílů Zobrazit/Skrýt hladinu popisků ostatních dílů Vložit vertikální úsek Vložit milníky intervalu typu Vložit milník vynuceného dělení Nápověda c) modul Symboly Vložit symbol z katalogu Zobrazit/Skrýt hladinu ze symboly Nápověda 39

41 b. Lišta menu a) Menu SeleCAD b) Menu Canalis c) Menu Symboly 40
