1 #JE SUIS CHARLIE Data BIM modelu v CAFM. Koncepce použití BIM pro potřeby FM BIM FORUM IKA DATA spol. s r.o.

2 AGENDA 2 Vztah FM a BIM. Základní fakta. Postavení FM v celém životním cyklu stavby Co je CAFM (rychlý přehled), k čemu slouží a jaká data zpracovává O jakých datech to vlastně mluvíme a v jakých fázích vznikají a jak se používají Synchronizace BIM a CAFM databáze. Praktický příklad projektu Koncepce zavedení BIM pro ČSOB Znají FM? Znají dobře CAFM?

3 FM v životním cyklu stavby 3

5 Křivky dle MACLEAMYHO BIM profit BIM Možnost ovlivnit náklady

6 Benefity BIM čerpáme při užívání Optimalizovaný Průběh Typický nákladů průběh přístup neprovádíme-li nákladů s BIM v uspořádání a analýzami, rutinní FM návrh s a nižšími musíme / zhotovení změnami vyměňovat s požadovanou na stavbě zařízení a rychlejší dříve správou a dodávkou a a nižšími častěji. údržbou provozními a udržovacími náklady Budoucí úspory BIM úspory

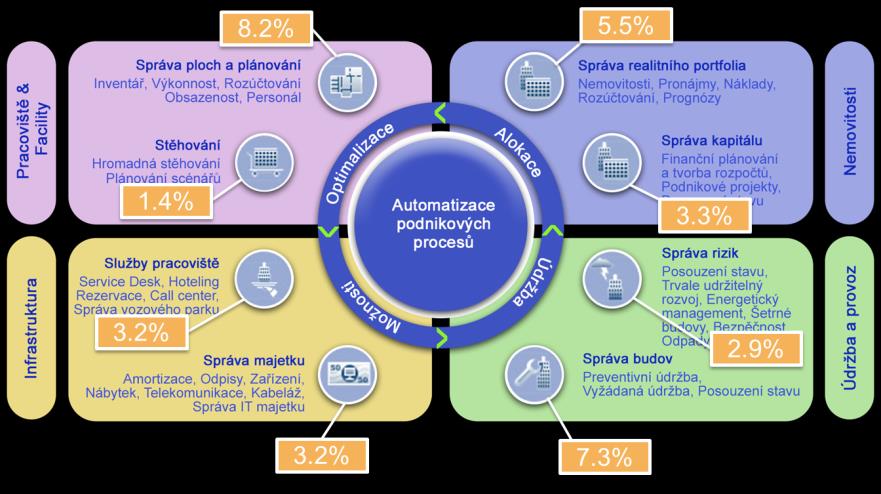

7 Základy CAFM 7

8 Analýza portfolia 8

9 CAFM Správa ploch 9 Grafické zobrazení místností dle kategorie a druhu

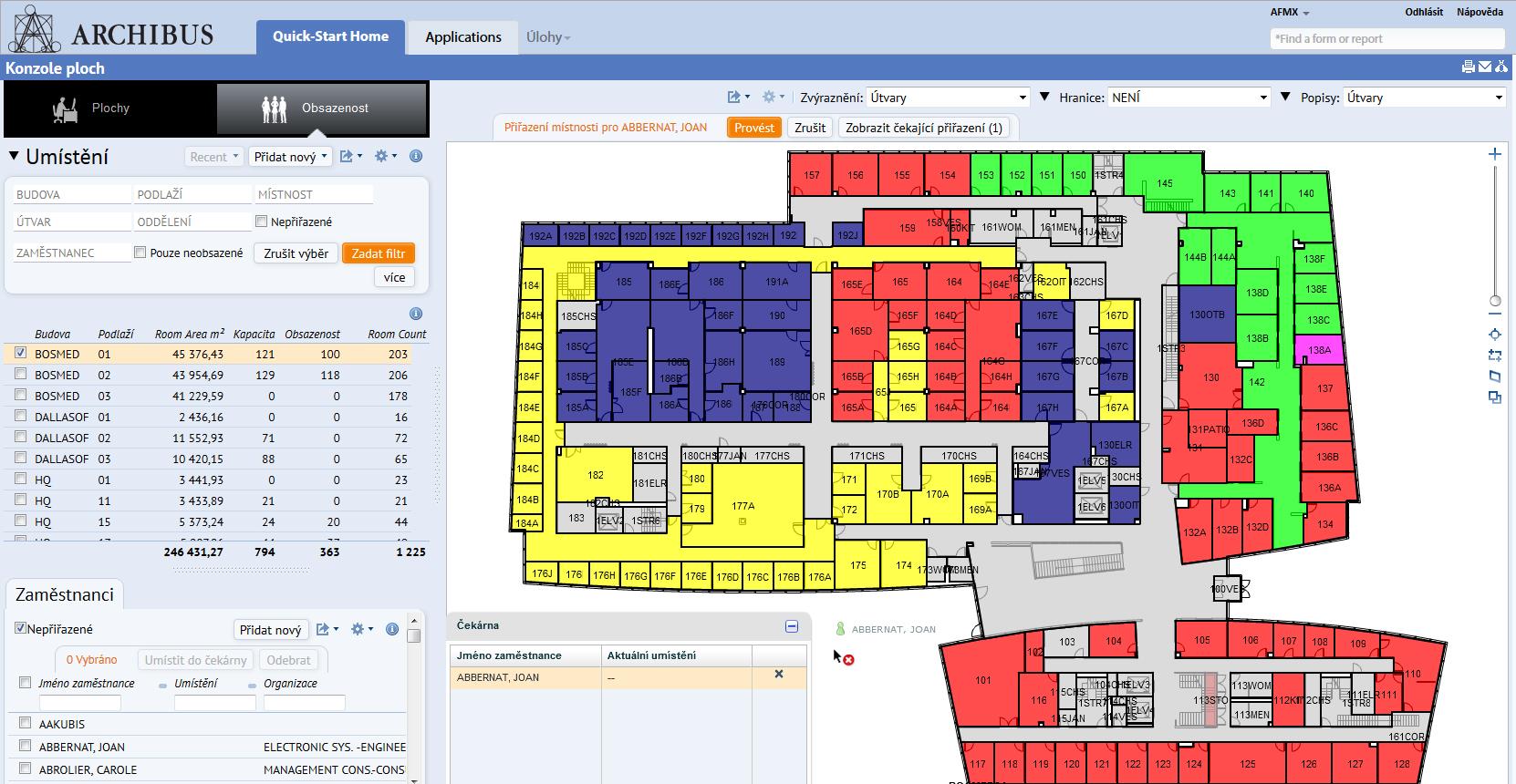

10 Modul Správa ploch 10 Analýza obsazenosti místností

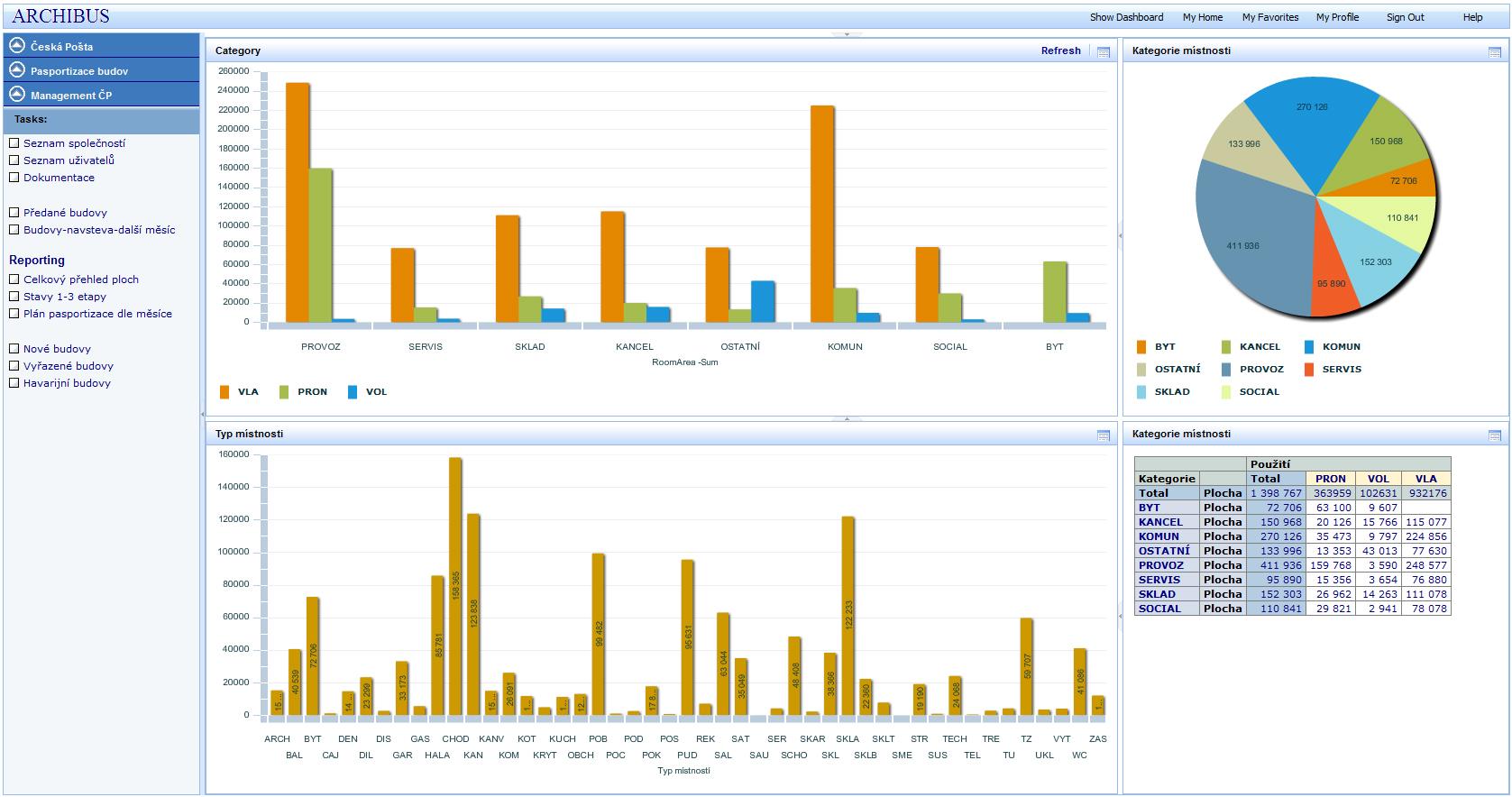

11 Modul Správa ploch 11 Analyzuje soupis ploch dle vlastních, pronajatých, volných a kategorie využití. Zdroj: Česká pošta, s.p.

12 Správa, údržba a optimalizace provozu 12 Historie údržeb jednotlivých zařízení dle celkových nákladů, typů problémů a standardů zařízení.

Poměr grafických a popisných dat v modelu v jednotlivých fázích 13 2011, ARCHIBUS, Inc., 2014 IKA DATA spol. s r.

13 Poměr grafických a popisných dat v modelu v jednotlivých fázích , ARCHIBUS, Inc., 2014 IKA DATA spol. s r.o.all rights reserved. GRAPHICS GRAPHICS GRAPHICS INFORMATION INFORMATION INFORMATION DESIGN CONSTRUCTION OPERATION

14 Nástroje 2011, ARCHIBUS, Inc., 2014 IKA DATA spol. s r.o.all rights reserved. Standardy Formáty Vyspělost Úrovně vyspělosti BIM. 14 BIM LEVEL 0 BIM LEVEL 1 BIM LEVEL 2 BIM LEVEL 3 BLM BIM řízení životního cyklu BIM BIM + PLM CAD 2D, 3D (dílčí řešení) Výkresy Modely, Objekty, Spolupráce Transakční data k mnohému použití BS1192:2007 BS1192:2 BS1192:3 IFC BS7000:4 IDM (delivery manual) BS8541:2 BS8541:1:3:4 IFD (framework dictionary) Integrované WEB služby BIM úložiště Papíry Soubory Soubory Knihovny Soubory Databáze Podle Mervin Rychardse BIM Maturity model.

BIM CAFM CMMS BMS Správa a údržba modelu v čase 15 CAFM SIMULATION ANALYZE CAFM CAFM CAFM SYNCHRONIZATION MAINTENANCE SYNCHRONIZATION MAINTENANCE

15 BIM CAFM CMMS BMS Správa a údržba modelu v čase 15 CAFM SIMULATION ANALYZE CAFM CAFM CAFM SYNCHRONIZATION MAINTENANCE SYNCHRONIZATION MAINTENANCE SYNCHRONIZATION MAINTENANCE SYNCHRONIZATION MAINTENANCE SLIMBIM LOD 200 LOD 400 LOD500 LOD 700 LOD 700 DESIGN CONSTRUCTION COMMISSINING HANDOVER OPERATION

16 BIM Integrace s ostatními systémy 16 Zdroj ECODOMUS

Jaká tedy data se synchronizují a s jakými parametry 17 2011, ARCHIBUS, Inc.

Data o lokalitách, prostorech, členění Data o stavebních elementech (dveře,

17 Jaká tedy data se synchronizují a s jakými parametry , ARCHIBUS, Inc., 2014 IKA DATA spol. s r.o.all rights reserved. Data o lokalitách, prostorech, členění Data o stavebních elementech (dveře, okna, stěny, podlahy, obklady, ) Data o TZB, technologiích a jejich elementech a parametrech (revize, pravidelná údržba)

18 PLOCHY A LOKALITY - příklad 18 Co zajímá FM z hlediska prostoru, mimo geometrii? Plocha ID v souladu se zvyklostmi a číselníky Půdorysná plocha (správa ploch) nutné definovat standardy ( ) celý LC Suma svislých ploch, plocha stropu, plocha obkladů Celý LC Plocha(y) jednotlivých povrchů podlahy (úklid) Interiér plochy (nábytek, vybavení) As Build Plochy pracovních míst, parkování Elementy Stěny, sloupy As Built Výplně otvorů (okna, dveře) As Built

19 Revize a pravidelná údržba v CAFM 19 Zařízení technologií a TZB. V rámci návrhu MAINTENANCEABILITY, kolize Identifikace a označování (Bar, QR, RFID, ), např. včetně lokace Využít vhodný klasifikační systém, identifikace třídy i zařízení Je-li známý CAFM, zahrnout požadavky CAFM (bl_id, fl_id, rm_id), používat číselníky CAFM (šablony zařízení) Technická dokumentace, fotografie (odkaz do DMS) Dodavatel, výrobce, sériové číslo, záruka Šablona pravidelné údržby Šablona revizí Technická data a zkoušky pro commissioning Integrace s BMS a CMMS (požadavky) Většina ve fázi zhotovení, část při předávání do provozu

Nefunkční plochy - Non functional Level Area (NFA) Plocha externích konstrukcí - Exterior Construction Area (ECA) Plocha vnitřních konstrukcí - Interiour Construction Area (ICA) Plocha příček

20 Nefunkční plochy - Non functional Level Area (NFA) Plocha externích konstrukcí - Exterior Construction Area (ECA) Plocha vnitřních konstrukcí - Interiour Construction Area (ICA) Plocha příček Partition Wall Area (PWA) Neomezená Omezená Neomezená Omezená Neomezená Omezená Neomezená Omezená 2011, ARCHIBUS, Inc., 2014 IKA DATA spol. s r.o.all rights reserved. PLOCHY - ČSN/EN Celková podlahová plocha budovy - Total Level Area (TLA) EN Hrubá podlahová plocha Gross Floor Area (GFA) Interní plocha podlaží Interior Floor Area (IFA) Čistá plocha podlaží - Net Floor Area (NFA) Čistá plocha místnosti Net Room Area (NRA) Technická plocha Technical area Plocha komunikací Circulation area Plochy vybavenosti Primární plocha Primery

21 Internal spaces, walls and rooms. 21 REVIT Walls modeling AutoCAD 2D Polylining Walls without intersection. :, Revit report:

22 Ground plan 22 Walls with cross point, with intersection: Floor objects 2D Polyline Walls should be splitted Revit report: Space in reality: 6,84 m 2

23 Revit modeling of walls Walls are boundary of ROOMs Dimension [m] [m2] Room A B Area space Sum of area of all rooms 225

2 times model of rooms, helps to PWA 24 2.

24 2 times model of rooms, helps to PWA Partitions are not boundary Dimension [m] [m2] room A B Space ,1 151, ,1 75,5 Sum_area 226,5 PWA = sump sumb PWA = 226,5 225 = 1,5m 2 To change boundary of rooms for partitions

25 ICA Area_space Interior Construction Area (ICA) ICA - [Area_space - Sum_area] 266 [m2] 39,5 ICA = 39,5 PWA (Partition Wall Area) Area_space-Sum_area-ICA 1,5

26 Revit Plugin Room Book for surfaces 26 Room Book correct surfaces calculation

27 27 Reálný projekt KZBC IKA DATA spol. s r.o..

28 REÁLNÝ PROJEKT ČSOB Plánovaná výstavba další budovy ústředí průzkum nových trendů ve stavebnictví, inspirace ze zahraničí. Cíle: NEopakovat scénář s dodatečným pasportem současné budovy ústředí po jejím dokončení 2 roky práce / 400 MD / neúplné informace. zabránit ztrátám informací Možnost propojení modelu BIM s bankovním CAFM systémem Archibus. integrovat BIM do bankovních systémů Řešit procesy provozu a údržby již ve fázi.návrhu stavby eliminovat porodní bolesti na počátku užívání budovy Možnost provozních a energetických analýz Rozhodnuto jít směrem BIM. Chuť být napřed a být připraveni na BIM

29 Obsah projektu 29

30 Projekt BIM & BEP & ČSOB 30

31 Obsah koncepce 31 Obsah: Názvosloví Požadavky a cíle Využití BIM Požadované BIM výstupy Požadavky na BIM modelování Práce s modelem Požadavky na dílčí plány BEP Přílohy: Šablona BEP Definice objektů pro výměnu dat Číselníky CIC UK BIM protokol Návrh technické infrastruktury

32 Cíle v oblasti BIM 32

33 Oblasti využití BIM

34 Definice objektů pro výměnu dat 34

CIC/BIM protokol - smluvní požadavky 35 Zdroj: Construction Industry Council Velká Británie www.cic.org.

35 CIC/BIM protokol - smluvní požadavky 35 Zdroj: Construction Industry Council Velká Británie UK BIM Task Group Obsah definice pojmů přednost smluvních dokumentů povinnosti objednatele povinnosti člena projektového týmu elektronická výměna dat použití BIM modelů odpovědnost ve vztahu k modelu

36 BIM model NHQ Rozsah zpracování stavební část podrobnost DSP dle stávajících podkladů bez zaměřování bez skladeb, jen známé povrchy hlavní stavební výrobky

37 Náhled na model NHQ

38 LOD 38

39 Zdroje informací CAFM dwg DSPS dwg skutečné provedení CAFM Číselníky CAFM Data podlaží místnosti povrchy podlah dveře okna Převodník číslování místností

40 Dveře

Statistická data 41 podlahová plocha budovy cca 86 000 m2 počet prvků v databázi RVT = 30 018 z toho počet: místností = 1 746

41 Statistická data 41 podlahová plocha budovy cca m2 počet prvků v databázi RVT = z toho počet: místností = dveří = oken = podlah = sloupů = 2307 stěn = zařizovacích př. = 920 velikost datového souboru RVT = 142 MB

42 Prezentace modelu 42

Nastavení pravidel a dat v modelu a fázi 2. Administrace a mapování polí.

43 Nastavení a provedení synchronizace 43 Koncepce BIM pro použití v FM Pravidla pro zadávání a formátování parametrů Archibus CAFM Reporty, Web grafika Administrace Smart client REVIT INFRASTRUKTURA Tlustý klient, Známé prostředí 1. Nastavení pravidel a dat v modelu a fázi 2. Administrace a mapování polí. Databáze musejí odpovídat formálně i fakticky. 3. Třeba respektovat odlišnosti pohledu 2D a 3D 4. Synchronizace je obousměrná a funkční. 5. Plán: Co s daty?

44 Synchronizace datových modelů 44

Revit vs. polyline rozdíly 45 1600 1400 1200 1000 800 600 400 200 Space difference distortion 90000 80000 70000 60000 50000 40000 30000 20000 10000 0 Cat.

45 Revit vs. polyline rozdíly Space difference distortion Cat. of spaces in building 0 =0 0, Number of spaces Space in floors , , , , , , , , ,26 2PP 4NP 2NP 3NP 3PP 1PP 5NP 1NP 0PP

46 46 Přínosy projektu IKA DATA spol. s r.o..

PŘÍNOS PROJEKTU 47 vstupní koncepci pro zahájení implementace BIM v ČSOB definice základních požadavků na BIM pro FM ČSOB standardy a požadovanou kvalitu BIM modelu pro různé fáze projektu

47 PŘÍNOS PROJEKTU 47 vstupní koncepci pro zahájení implementace BIM v ČSOB definice základních požadavků na BIM pro FM ČSOB standardy a požadovanou kvalitu BIM modelu pro různé fáze projektu kompatibilita se současnou evidencí více jak 300 dalších nemovitostí základní BIM model budovy NHQ možnost ověřování technologie BIM možnost dalšího obohacování dat BIM model BIM model pro testovací prostředí nových funkcí Archibusu kontrola současné evidence vzájemným porovnáním dat Archibusu a dat z BIM modelu ověření že BIM model většího rozsahu funguje, dobrá příprava pro SHQ

48 Otázky 48 děkujeme za pozornost
