1 TYPY JÍZDNÍCH ŘÁDŮ SYSTEMATICKÁ TVORBA JÍZDNÍHO ŘÁDU 17TEDL TECHNOLOGIE DOPRAVY A LOGISTIKA CVIČENÍ Č. 2 ING. ZDENĚK MICHL ÚSTAV LOGISTIKY A MANAGEMENTU DOPRAVY FAKULTA DOPRAVNÍ ČVUT V PRAZE

2 TÉMATA CVIČENÍ TEORETICKÁ ČÁST TYPY JÍZDNÍCH ŘÁDŮ ITJŘ - SYSTÉM TAKTOVÝCH UZLŮ SYSTEMATICKÁ KONSTRUKCE JÍZDNÍHO ŘÁDU PRAKTICKÁ ČÁST VYTVOŘENÍ SÍTĚ LINEK VÝPOČET ČETNOSTI OBSLUHY SYSTEMATICKÁ KONSTRUKCE JÍZDNÍHO ŘÁDU HODNOCENÍ ŘEŠENÍ

3 ZASTÁVKOVÝ JŘ

4 ZASTÁVKOVÝ JŘ

5 ZASTÁVKOVÝ JŘ

6 ZASTÁVKOVÝ JŘ

7 ODJEZDOVÉ TABULE

8 SOUHRNNÉ JŘ

9 TRAŤOVÉ/ LINKOVÉ JŘ

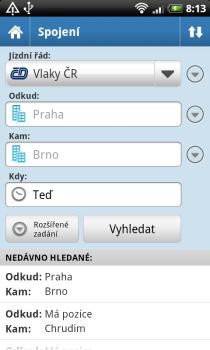

10 VYHLEDÁVAČE SPOJENÍ

11 AKTUÁLNÍ POLOHA A PROGNÓZA ZPOŽDĚNÍ / NÁSTUPIŠTĚ

12 WIDGET TAPETA, PRO PC

13 SEŠITOVÝ JÍZDNÍ ŘÁD (PRO STROJVEDOUCÍ)

14 SEŠITOVÝ JÍZDNÍ ŘÁD (PRO STROJVEDOUCÍ)

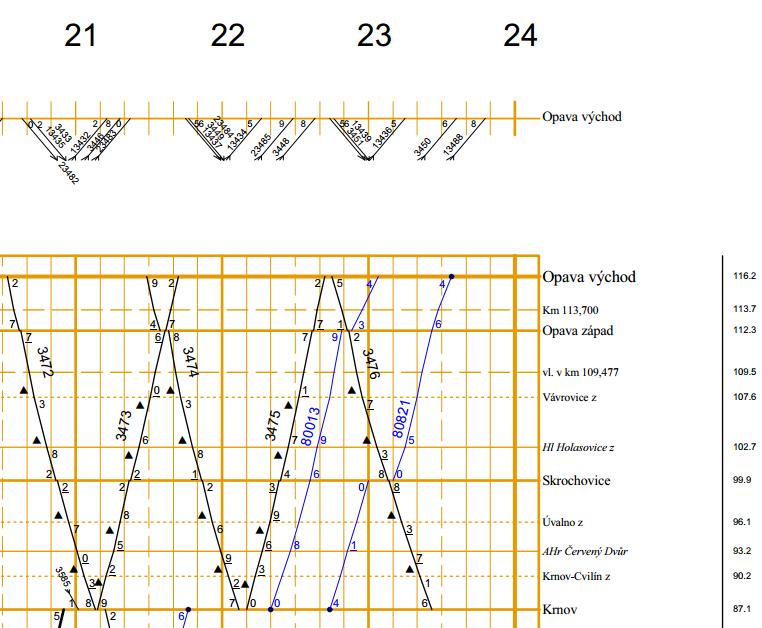

15 NÁKRESNÝ JÍZDNÍ ŘÁD ( GVD GRAFIKON VLAKOVÉ DOPRAVY )

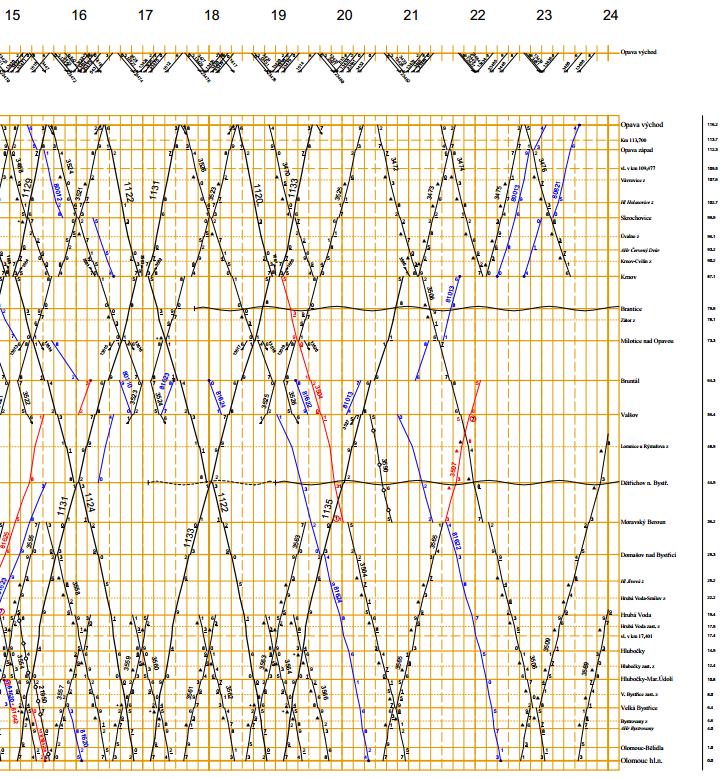

16 NÁKRESNÝ JÍZDNÍ ŘÁD

17 NÁKRESNÝ JÍZDNÍ ŘÁD

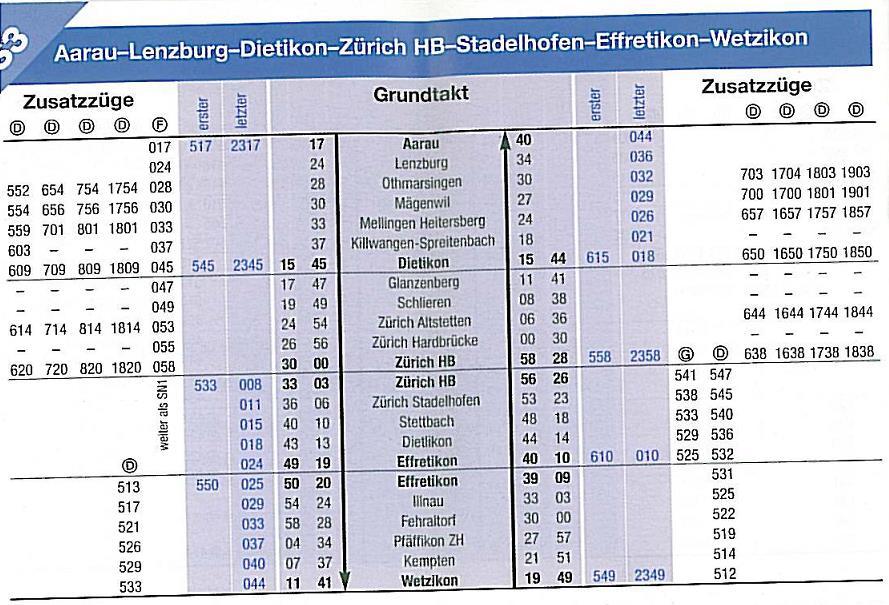

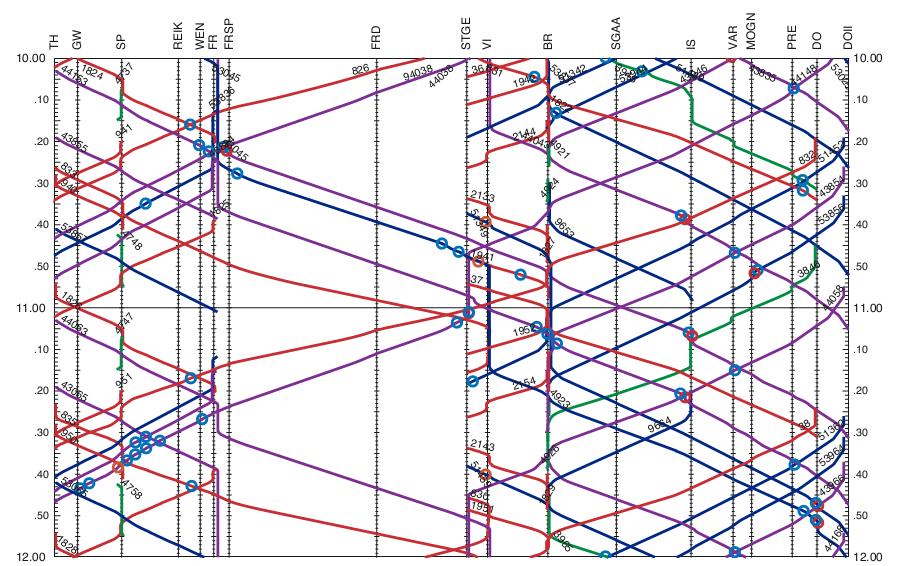

18 NÁKRESNÝ JÍZDNÍ ŘÁD JINAK

19 PLÁN OBSAZENÍ (STANIČNÍCH) KOLEJÍ

20 TAKTOVÝ JÍZDNÍ ŘÁD LINKY S3

21 SÍŤOVÁ GRAFIKA DÁLKOVÁ DOPRAVA V ČR

22 VÝŘEZ SÍŤOVÉ GRAFIKY / MAPY TAKTOVÝCH LINEK DÁLKOVÁ DOPRAVA V ČR

23 TYPY JÍZDNÍCH ŘÁDŮ Komerční Intervalový Taktový Integrální taktový ČVUT FD K617 TEDL 2019 CV2 JÍZDNÍ ŘÁD 23

24 SYSTEMATICKÁ KONSTRUKCE JÍZDNÍHO ŘÁDU Podklady: a. síť linek b. přepravní proudy c. kapacita vozidel d. technologické doby Postup: I. výpočet četnosti obsluhy II. nastavení vazeb v hlavních uzlech sítě III. určení časových poloh linek v ostatních uzlech IV. kontrola splnění technologických dob V. vyhodnocení řešení ČVUT FD K617 TEDL 2019 CV2 JÍZDNÍ ŘÁD 24

25 VÝPOČET ČETNOSTI OBSLUHY - OPAKOVÁNÍ Hraniční hodnota intenzity přepravního proudu Q H t max K T,max f f min 1 t T,max Q max K rozhodující Q H Q četnost odvozená z min. rozhodující četnost odvozená z kapacity přípustného intervalu t T,max předpokládáme, že cestující i při ujetí spoje dorazí do cílové zastávky dalším spojem dříve než chůzí ČVUT FD K617 TEDL 2019 CV2 JÍZDNÍ ŘÁD 25 Zdroj: Rüger S.: Städtischer öffentlicher Verkehr, TU Dresden, 1986

26 ZADÁNÍ PŘÍKLADU Síť cest Přepravní proudy za dvě hodiny a jeden 200 směr Jízdní a další technologické doby TO 8 TPř 5 TO 10 TPob 2 1:40 TO 5 1:33 0:48 Vozidla FLIRT (4-dílná jednotka 180 míst) Talent (3-dílná jednotka 120 míst) - jednotné vozidlo pro celou síť (jsme izolovaná síť ostrov) Síť požadovaných linek výběr ze 2 typů sítě (osová X rozvětvená) a 2 typů jednotek (souprav) TO 10 TO... minimální doba obratu TPob... minimální doba pobytu TPř... minimální přestupní doba Zdroj: Ing. Jiří Pospíšil, Ph.D. ČVUT FD K617 TEDL 2019 CV2 JÍZDNÍ ŘÁD 26
