01 Hvězda. Hvězda Souřadnice. Název '19.59"N, 14 20'32.46"E Doba vzniku Architekt. Vlado Milunić Adresa

Transkript

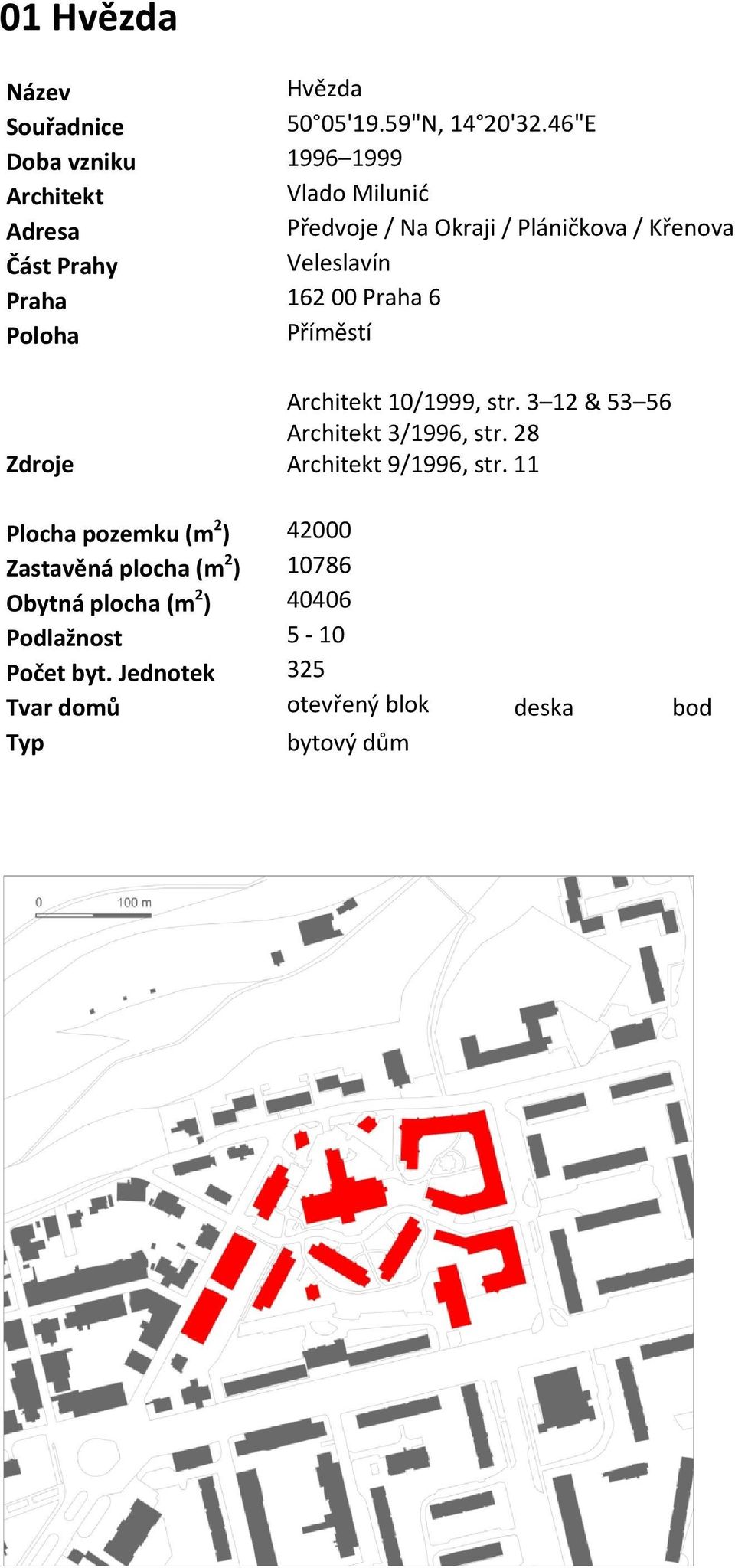

1 01 Hvězda Název Hvězda Souřadnice 50 05'19.59"N, 14 20'32.46"E Doba vzniku Architekt Vlado Milunić Adresa Předvoje / Na Okraji / Pláničkova / Křenova Část Prahy Veleslavín Praha Praha 6 Poloha Příměstí Zdroje Architekt 10/1999, str & Architekt 3/1996, str. 28 Architekt 9/1996, str. 11 Plocha pozemku (m 2 ) Zastavěná plocha (m 2 ) Obytná plocha (m 2 ) Podlažnost 5 10 Počet byt. Jednotek 325 Tvar domů otevřený blok deska bod Typ bytový dům

2 Space Syntax Analyses Analýza pomocí axiálních linií Výsledek ukazuje zobrazení v celé škále integrační hodnoty (Integration Value) s výjimkou nejnižší modré. Tento výsledek lze interpretovat tak, že soubor má hierarchii prostorů, je členěn a vyšší míry integrace tedy přístupnosti dosahuje v liniích napojených na náměstí, kde je umístěna konečná stanice tramvají.

3 02 Palouk Název Palouk Souřadnice 50 04'44.14"N, 14 29'13.30"E Doba vzniku Architekt CASUA / Oleg Haman 1. etapa: O. H., Rostislav Maňák, Š. Hájková 1,5. etapa: Karel Mrázek 2. etapa: O. H., Š. Hájková, Kateřina Müllerová 3. etapa: Leona Horská, Petr Housa 4. etapa: O. H., K. Müllerová, Veronika Sajnerová Adresa Část Prahy Strašnice Praha Praha 10 Poloha předměstí Zdroje Architekt 11/2004, str Plocha pozemku (m2) Podlažnost 6 Tvar domů deska bod Typ bytový dům

4 Space Syntax Analyses Analýza pomocí axiálních linií Výsledek provedené analýzy vykazuje homogenní hodnoty nenižší míry integrace reprezentované modrou barvou. Jedná se tedy o nízkou míru integrace v celém souboru.

5 03 Kaskády Barrandov Název Souřadnice Doba vzniku Architekt Kaskády Barrandov 50 01'43.52"N, 14 21'54.41"E Adresa Část Prahy Praha Praha 5 Poloha předměstí Zdroje Architekt 22/1998, str (1.etapa) 2003 (2. etapa) 2004 (3. etapa) ARTERA / Ladislav Opletal (1. etapa) AHK / Hölzel & Kerel (2. etapa) AHK / Hölzel & Kerel (3. etapa) Praha 5, Voskovcova 1075/39, 41, 43, 45, 47, 49, 51, 53, 55, 57, 59, 61 Barrandov Počet byt. Jednotek Tvar domů Typ 200 (1. etapa) otevřený blok bytový dům

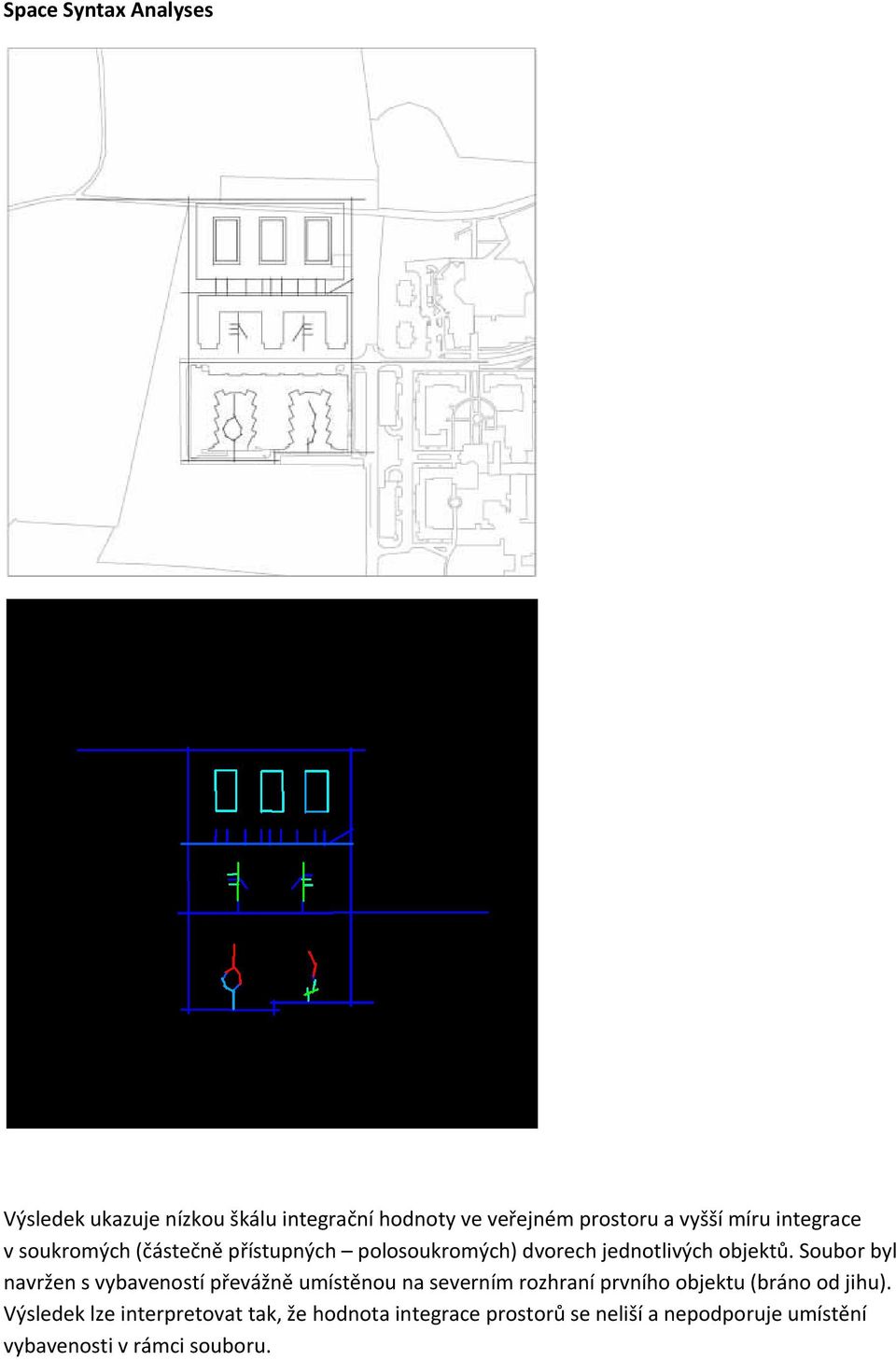

6 Space Syntax Analyses Výsledek ukazuje nízkou škálu integrační hodnoty ve veřejném prostoru a vyšší míru integrace v soukromých (částečně přístupných polosoukromých) dvorech jednotlivých objektů. Soubor byl navržen s vybaveností převážně umístěnou na severním rozhraní prvního objektu (bráno od jihu). Výsledek lze interpretovat tak, že hodnota integrace prostorů se neliší a nepodporuje umístění vybavenosti v rámci souboru.

7 4 Slunečný Vršek Název Slunečný Vršek Souřadnice 50 02'38.78"N, 14 30'58.06"E Doba vzniku 2004 dnes Héta / Jan Stašek; Martin Hlváček & Architekt Partner Adresa Bratislavská Část Prahy Hostivař Praha Praha 10 Poloha Předměstí Zdroje Architekt 5/2004, str. 51 Plocha pozemku (ha) 3,1 Podlažnost 5 Počet byt. Jednotek 200 (1. etapa) Tvar domů otevřený blok deska Typ bytový dům

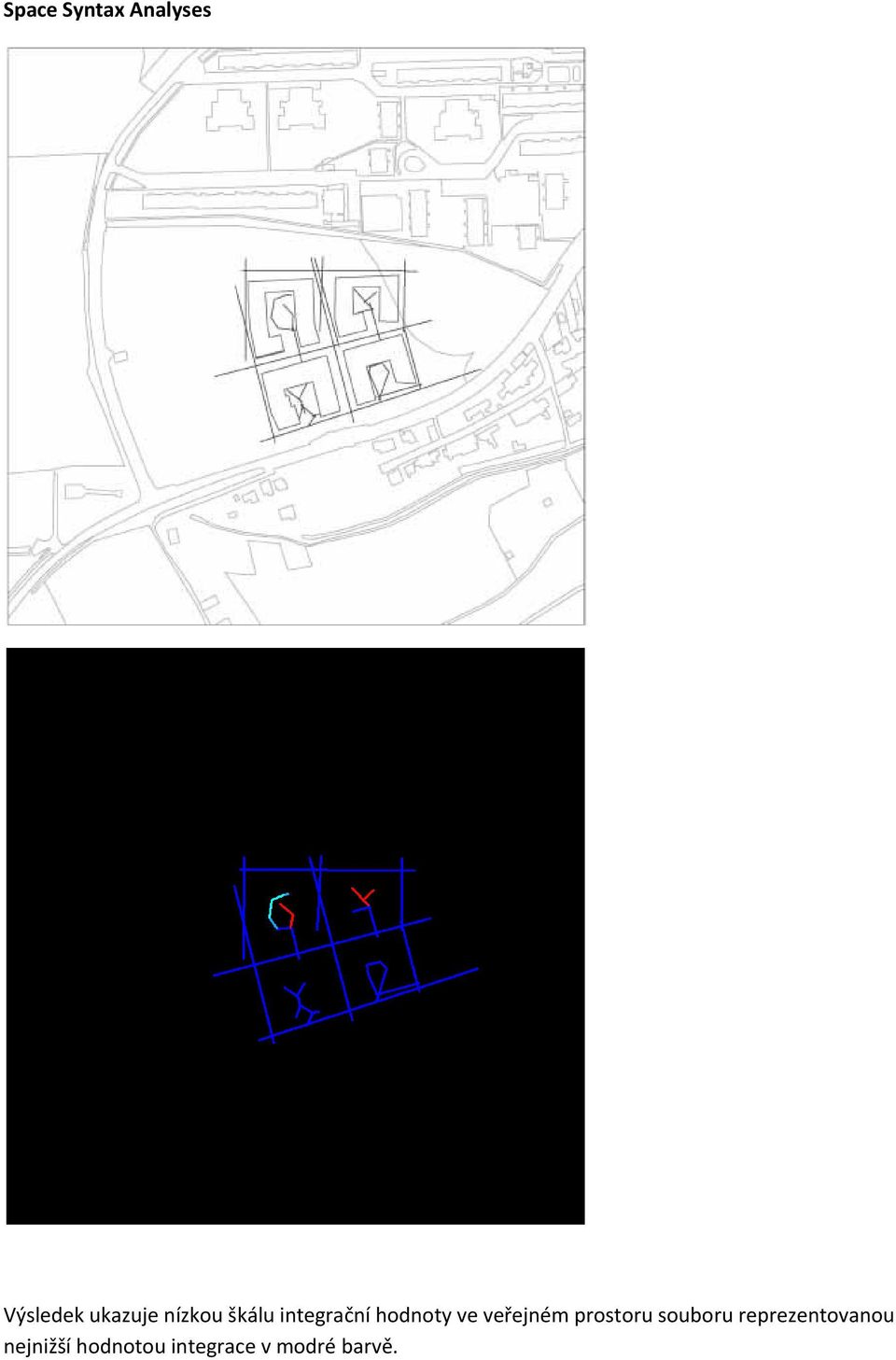

8 Space Syntax Analyses Výsledek ukazuje nízkou škálu integrační hodnoty ve veřejném prostoru souboru reprezentovanou nejnižší hodnotou integrace v modré barvě.

9 05 Velká Skála Název Velká Skála Souřadnice 50 07'33.32"N, 14 25'55.66"E Doba vzniku Architekt Arkáda; DaM; KAAMA Adresa Velká Skála / Vřesová / K Haltýři / Nad Vravrouškou Část Prahy Troja Praha Praha 8 Poloha vnitřní město Zdroje Architekt 6/2001, str. 28 ff Plocha pozemku (ha) 7,7 Podlažnost 4 6 Počet byt. Jednotek 660 Tvar domů bod Typ bytový dům

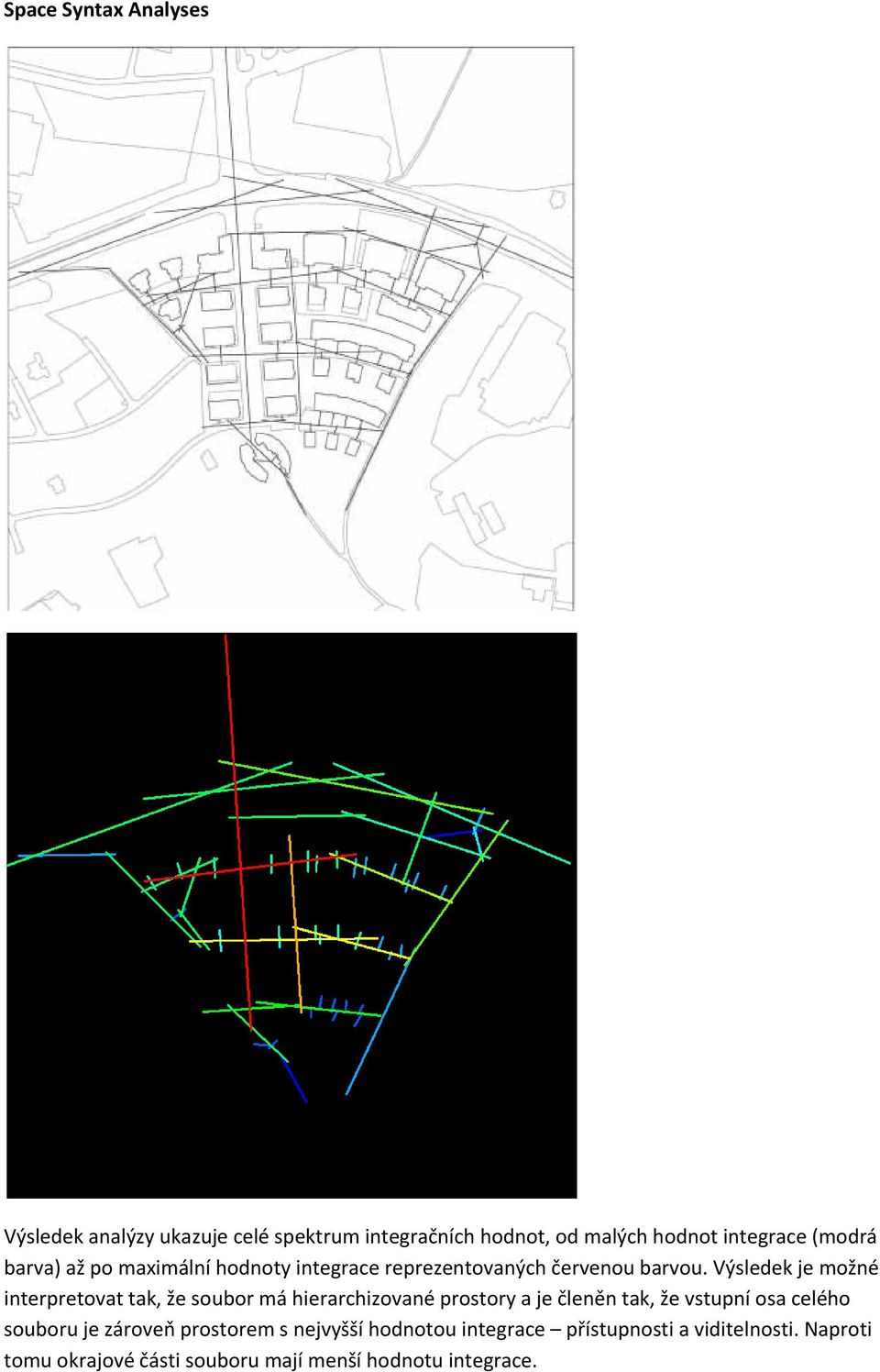

10 Space Syntax Analyses Výsledek analýzy ukazuje celé spektrum integračních hodnot, od malých hodnot integrace (modrá barva) až po maximální hodnoty integrace reprezentovaných červenou barvou. Výsledek je možné interpretovat tak, že soubor má hierarchizované prostory a je členěn tak, že vstupní osa celého souboru je zároveň prostorem s nejvyšší hodnotou integrace přístupnosti a viditelnosti. Naproti tomu okrajové části souboru mají menší hodnotu integrace.

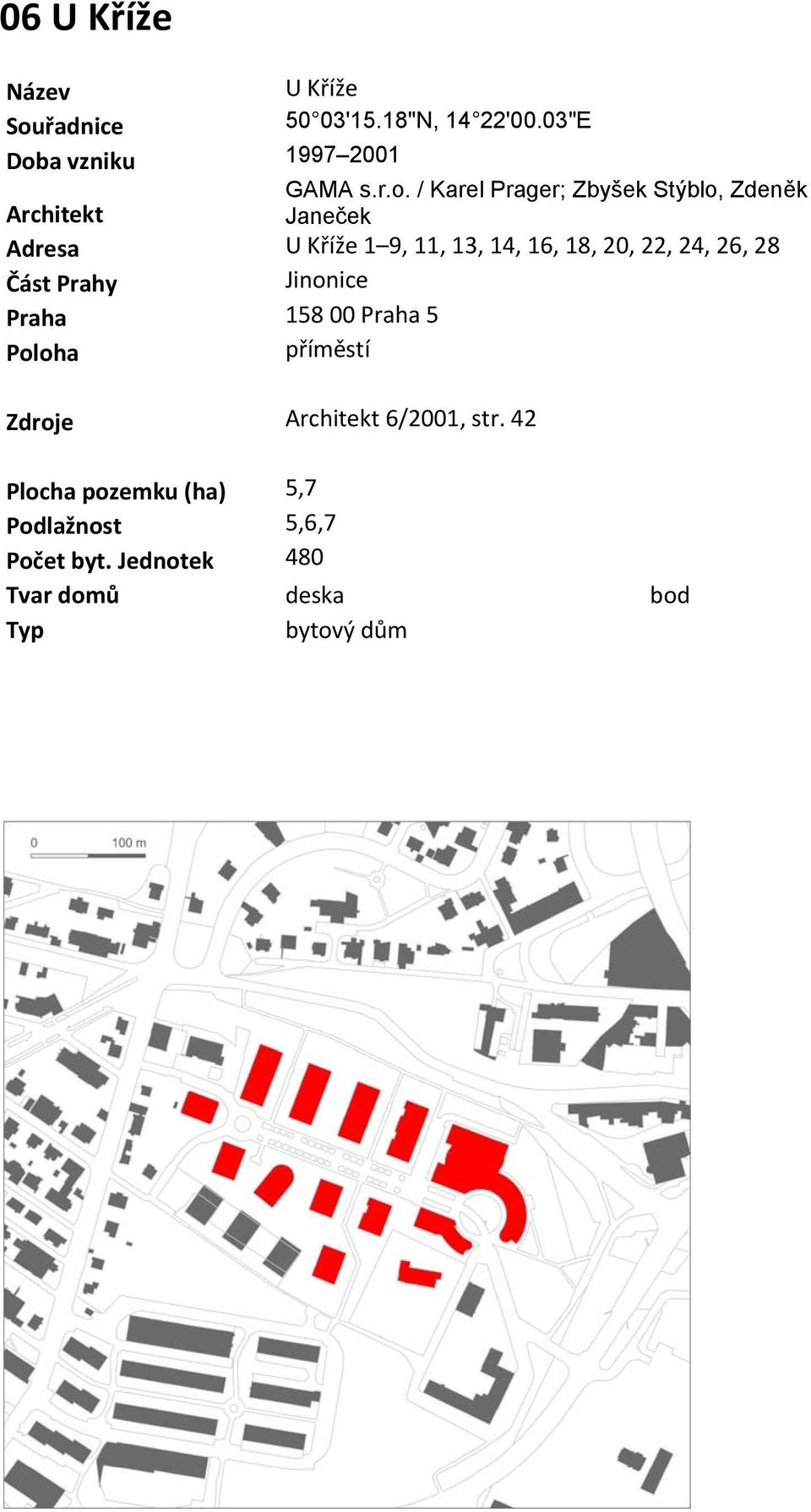

11 06 U Kříže Název U Kříže Souřadnice 50 03'15.18"N, 14 22'00.03"E Doba vzniku GAMA s.r.o. / Karel Prager; Zbyšek Stýblo, Zdeněk Architekt Janeček Adresa U Kříže 1 9, 11, 13, 14, 16, 18, 20, 22, 24, 26, 28 Část Prahy Jinonice Praha Praha 5 Poloha příměstí Zdroje Architekt 6/2001, str. 42 Plocha pozemku (ha) 5,7 Podlažnost 5,6,7 Počet byt. Jednotek 480 Tvar domů deska bod Typ bytový dům

12 Space Syntax Analyses Výsledek analýzy ukazuje celé spektrum integračních hodnot, s výjimkou vyšších hodnot integrace. Maximální míra integrace se nachází v ose celého souboru. Z ní pak vycházejí paprsky s nižší hodnotou integrace a přístupnosti. Výsledek lze interpretovat tak, že zamýšlená osa souboru je totožná s osou maximální integrace a tudíž soubor má čitelnou hierarchii i z hlediska geometrie prostorového uspořádání.

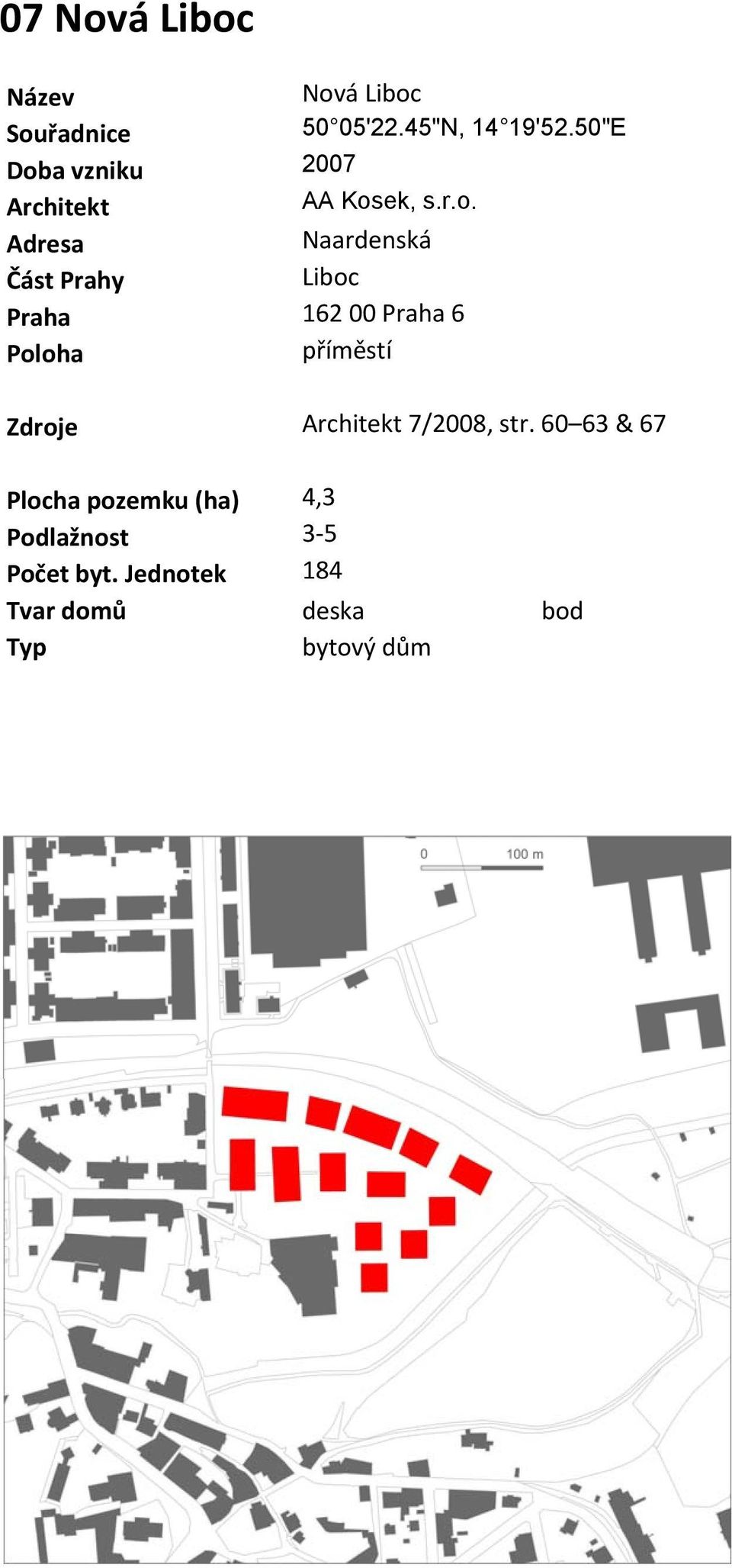

13 07 Nová Liboc Název Nová Liboc Souřadnice 50 05'22.45"N, 14 19'52.50"E Doba vzniku 2007 Architekt AA Kosek, s.r.o. Adresa Naardenská Část Prahy Liboc Praha Praha 6 Poloha příměstí Zdroje Architekt 7/2008, str & 67 Plocha pozemku (ha) 4,3 Podlažnost 3 5 Počet byt. Jednotek 184 Tvar domů deska bod Typ bytový dům

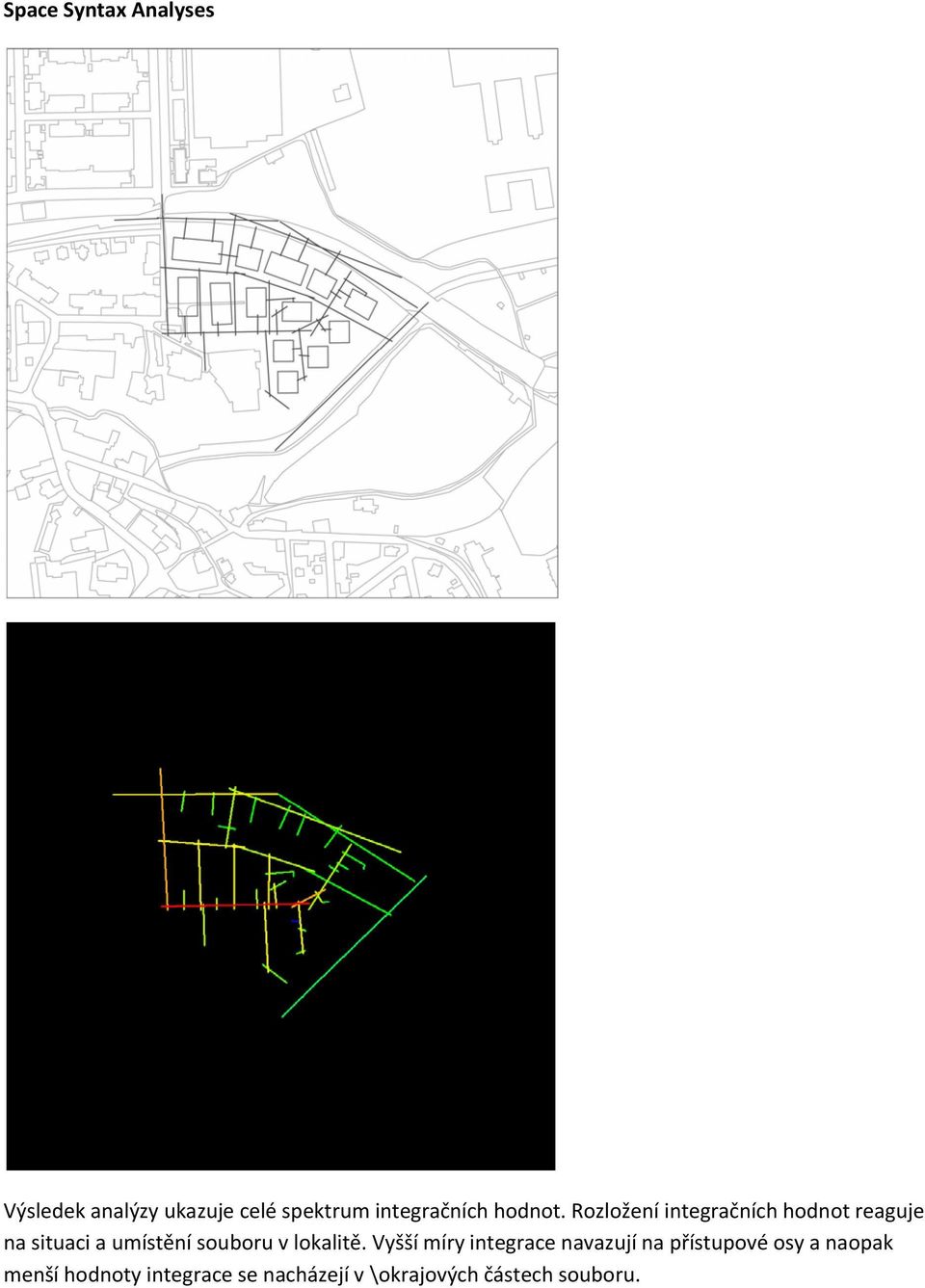

14 Space Syntax Analyses Výsledek analýzy ukazuje celé spektrum integračních hodnot. Rozložení integračních hodnot reaguje na situaci a umístění souboru v lokalitě. Vyšší míry integrace navazují na přístupové osy a naopak menší hodnoty integrace se nacházejí v \okrajových částech souboru.

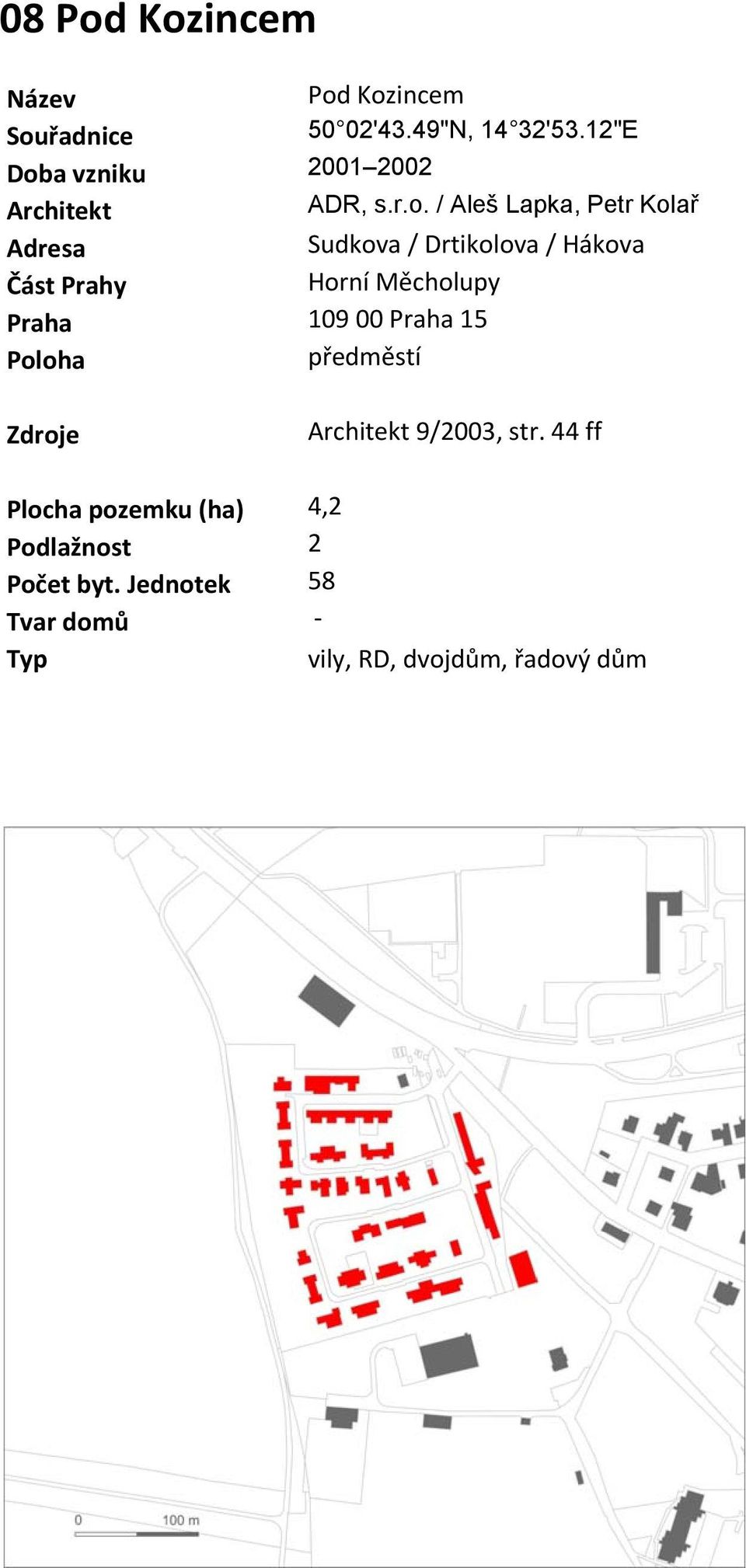

15 08 Pod Kozincem Název Pod Kozincem Souřadnice 50 02'43.49"N, 14 32'53.12"E Doba vzniku Architekt ADR, s.r.o. / Aleš Lapka, Petr Kolař Adresa Sudkova / Drtikolova / Hákova Část Prahy Horní Měcholupy Praha Praha 15 Poloha předměstí Zdroje Architekt 9/2003, str. 44 ff Plocha pozemku (ha) 4,2 Podlažnost 2 Počet byt. Jednotek 58 Tvar domů Typ vily, RD, dvojdům, řadový dům

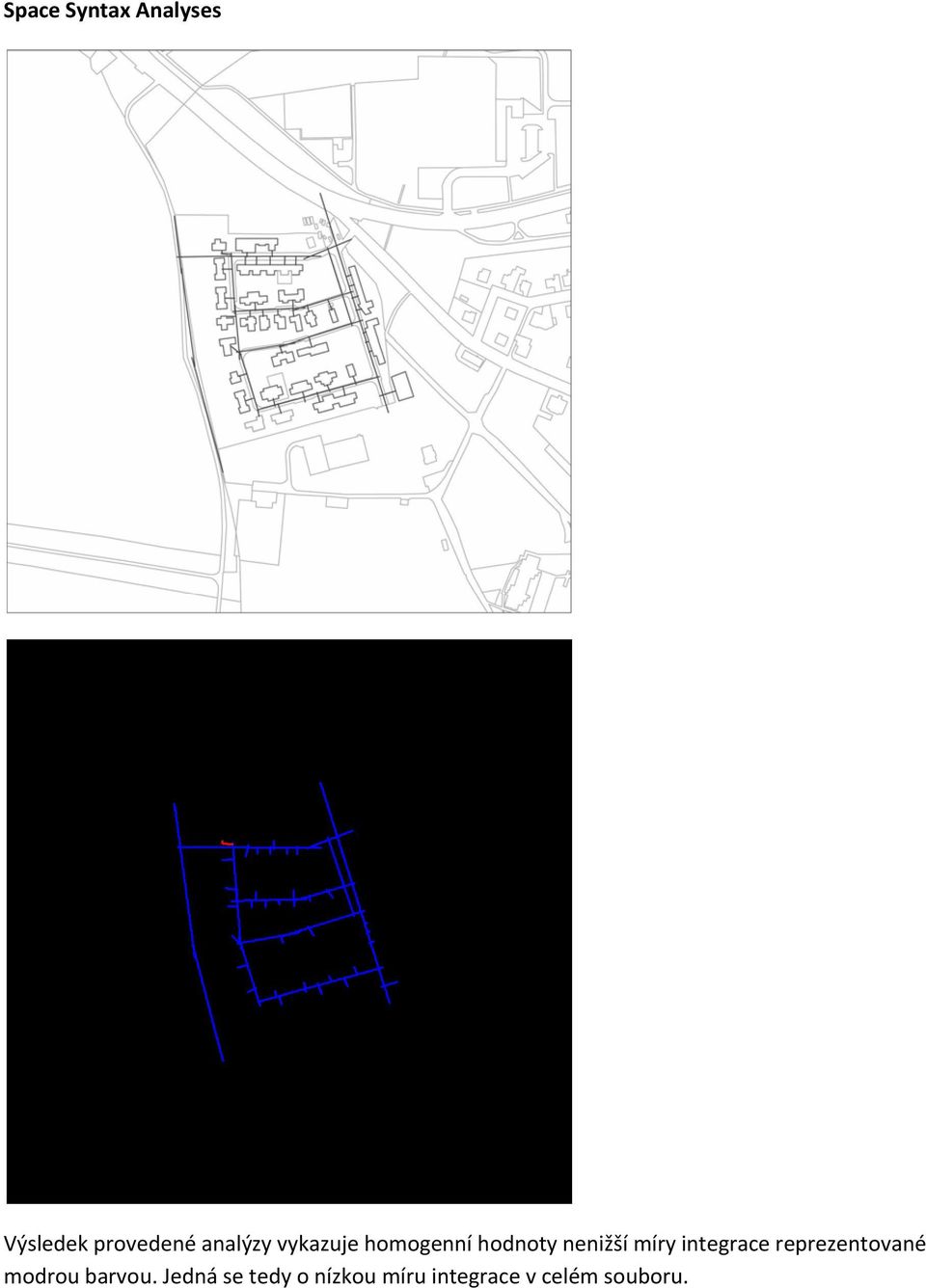

16 Space Syntax Analyses Výsledek provedené analýzy vykazuje homogenní hodnoty nenižší míry integrace reprezentované modrou barvou. Jedná se tedy o nízkou míru integrace v celém souboru.

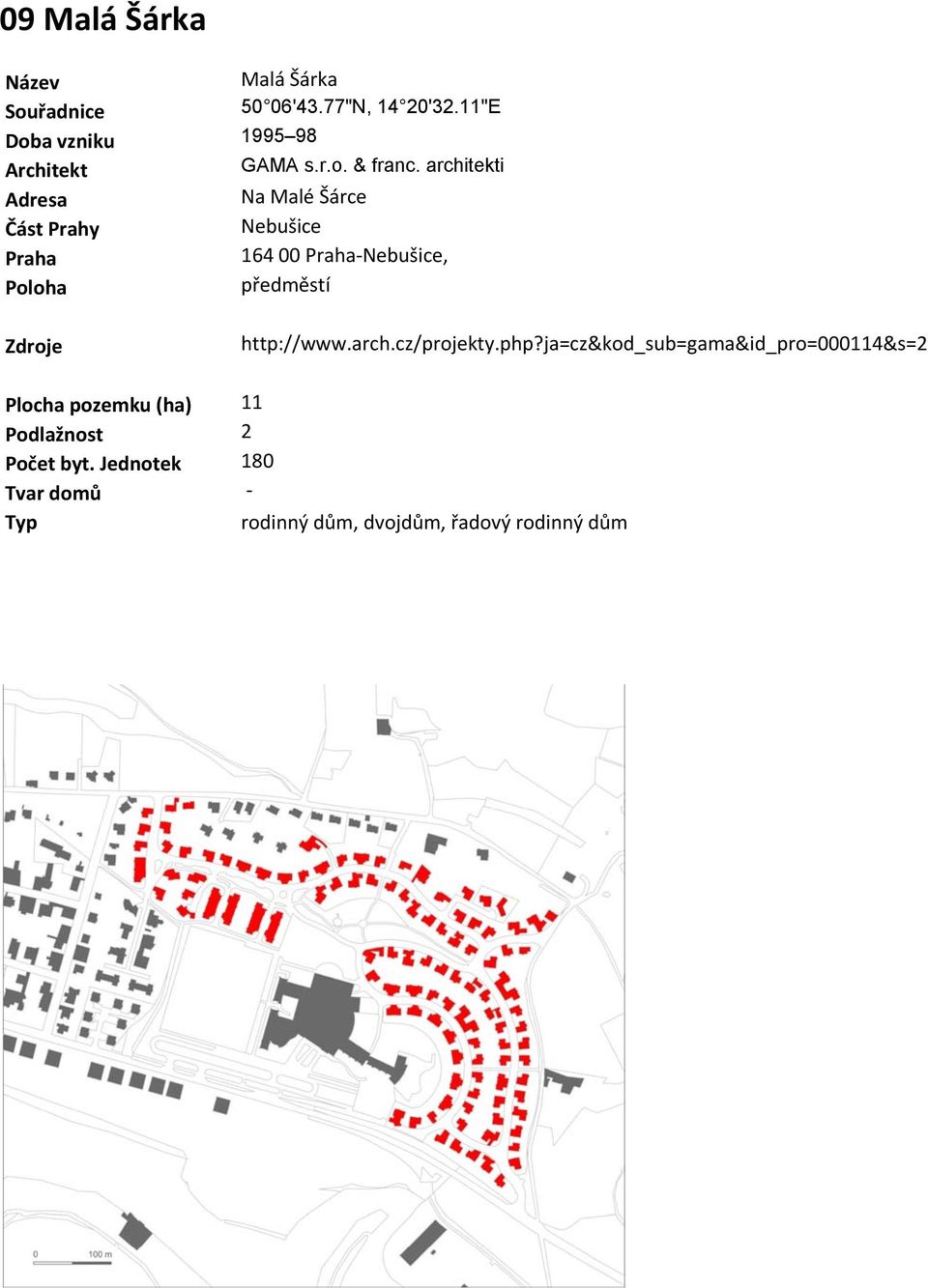

17 09 Malá Šárka Název Malá Šárka Souřadnice 50 06'43.77"N, 14 20'32.11"E Doba vzniku Architekt GAMA s.r.o. & franc. architekti Adresa Na Malé Šárce Část Prahy Nebušice Praha Praha Nebušice, Poloha předměstí Zdroje Plocha pozemku (ha) 11 Podlažnost 2 Počet byt. Jednotek 180 Tvar domů Typ rodinný dům, dvojdům, řadový rodinný dům

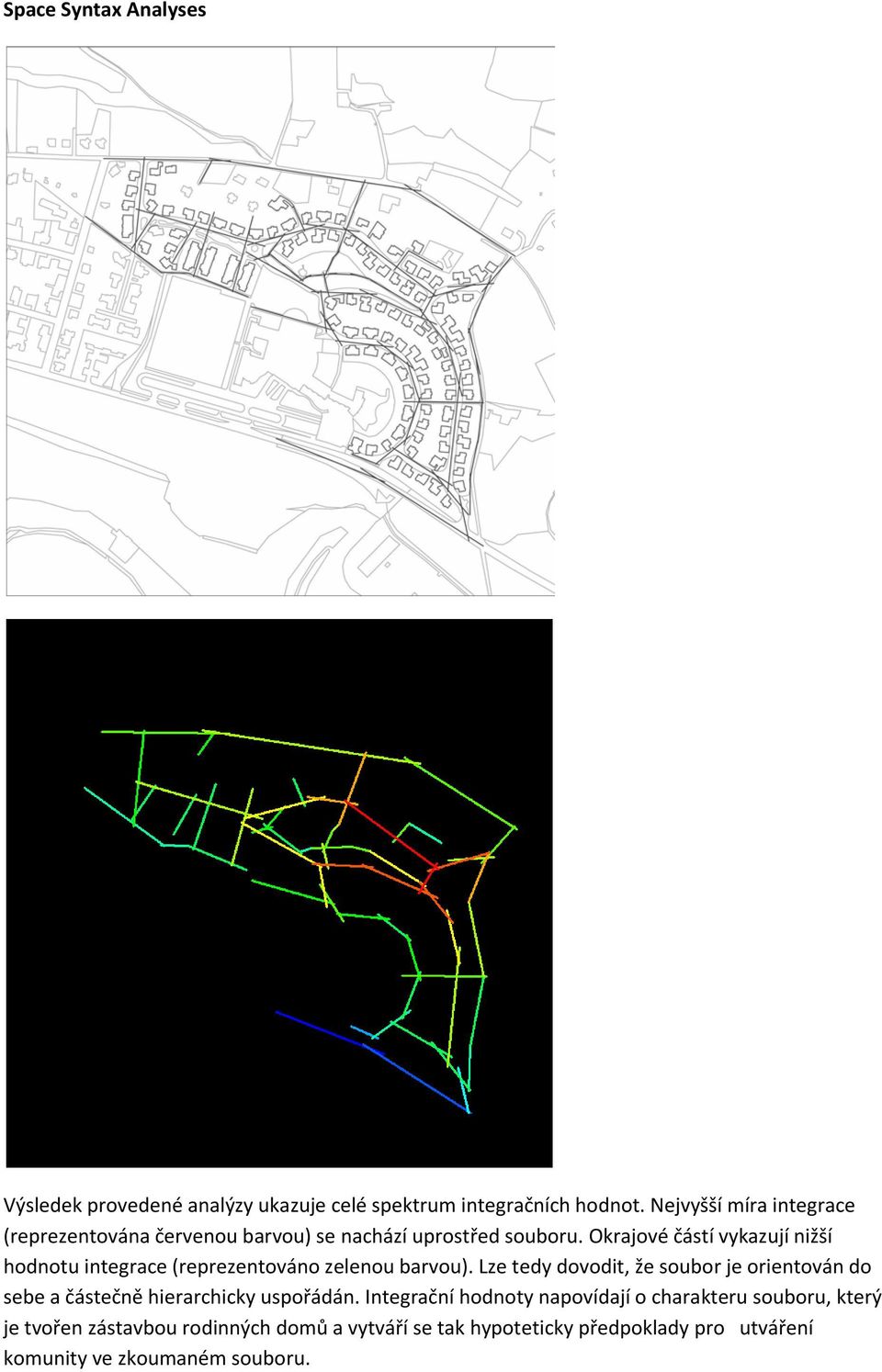

18 Space Syntax Analyses Výsledek provedené analýzy ukazuje celé spektrum integračních hodnot. Nejvyšší míra integrace (reprezentována červenou barvou) se nachází uprostřed souboru. Okrajové částí vykazují nižší hodnotu integrace (reprezentováno zelenou barvou). Lze tedy dovodit, že soubor je orientován do sebe a částečně hierarchicky uspořádán. Integrační hodnoty napovídají o charakteru souboru, který je tvořen zástavbou rodinných domů a vytváří se tak hypoteticky předpoklady pro utváření komunity ve zkoumaném souboru.

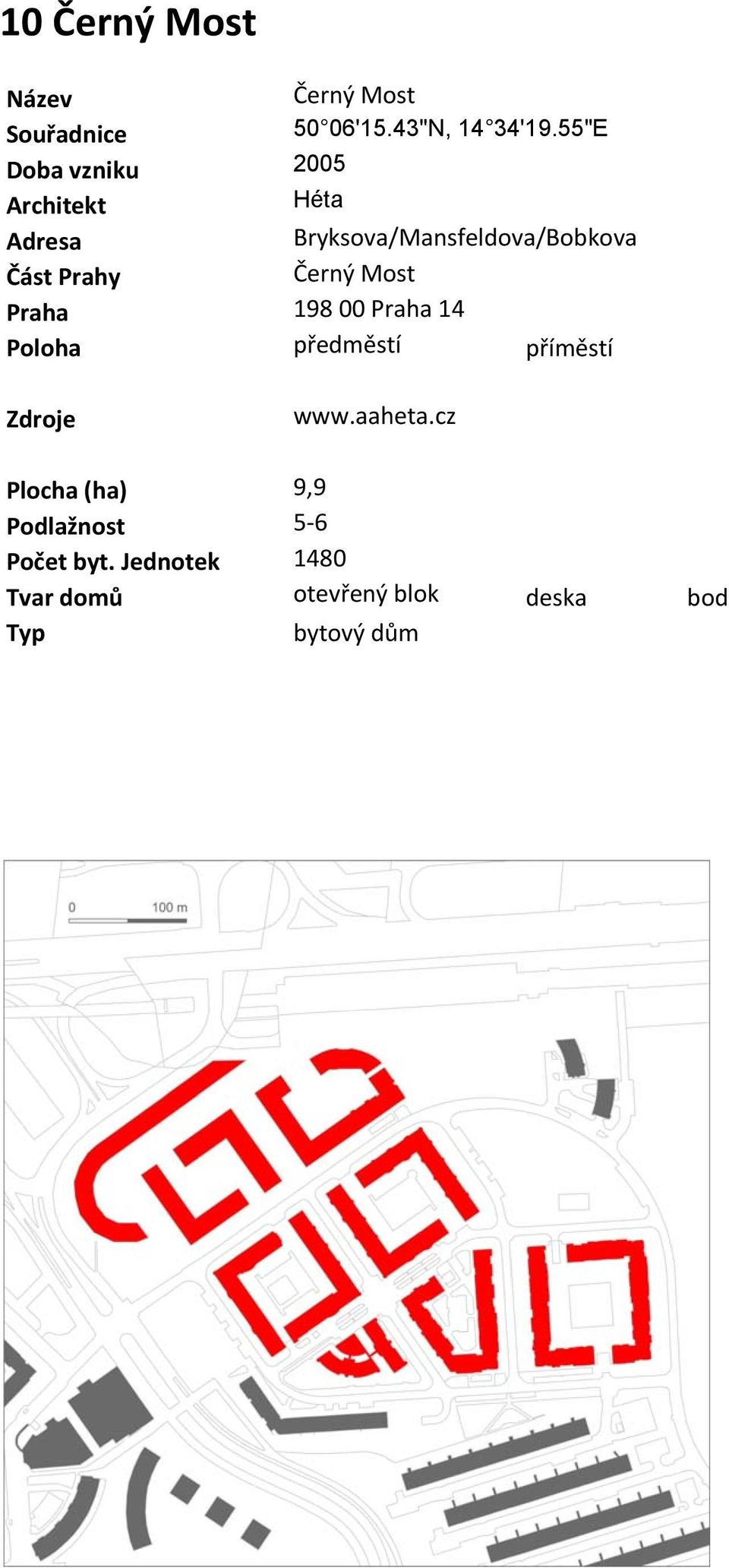

19 10 Černý Most Název Černý Most Souřadnice 50 06'15.43"N, 14 34'19.55"E Doba vzniku 2005 Architekt Héta Adresa Bryksova/Mansfeldova/Bobkova Část Prahy Černý Most Praha Praha 14 Poloha předměstí příměstí Zdroje Plocha (ha) 9,9 Podlažnost 5 6 Počet byt. Jednotek 1480 Tvar domů otevřený blok deska bod Typ bytový dům

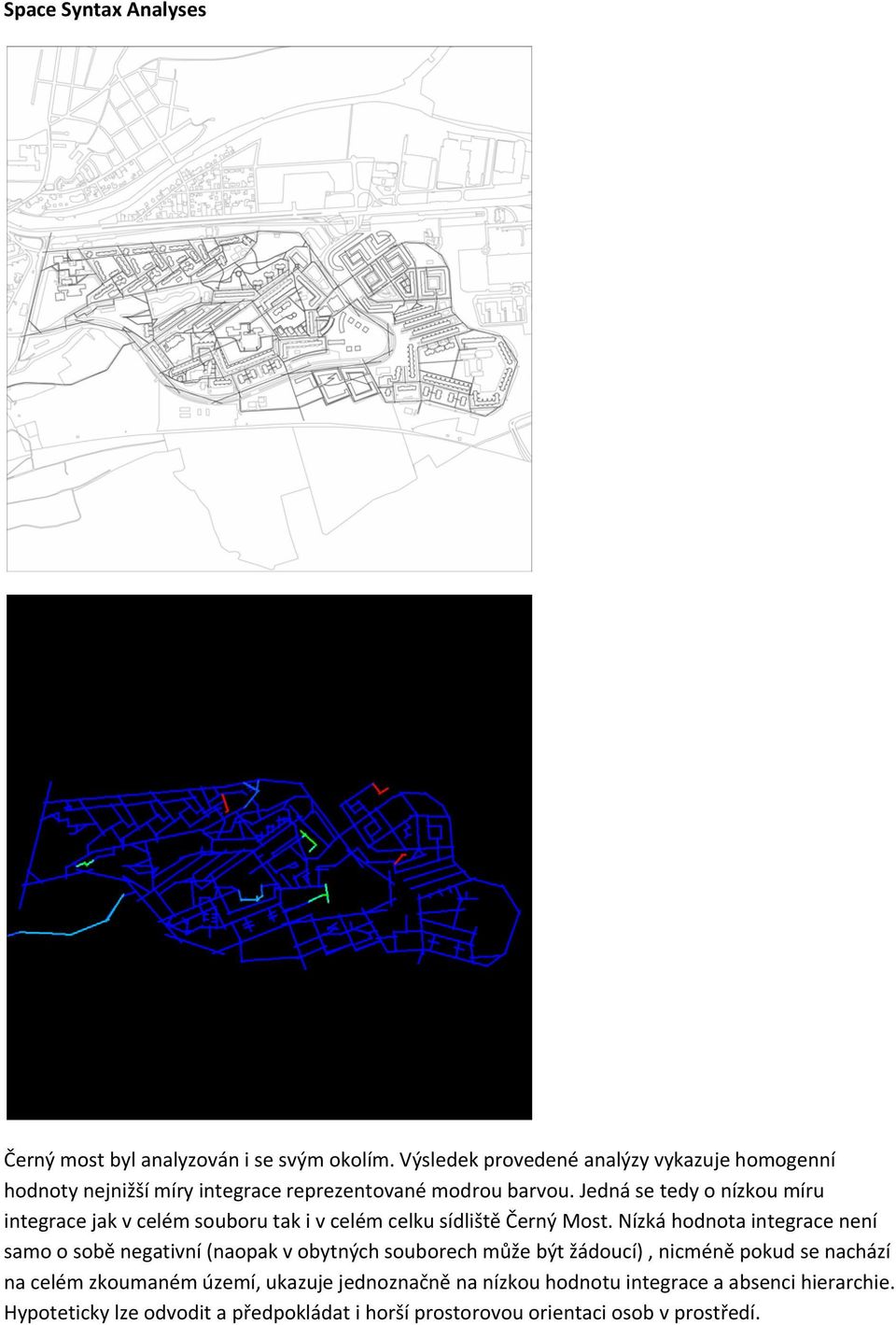

20 Space Syntax Analyses Černý most byl analyzován i se svým okolím. Výsledek provedené analýzy vykazuje homogenní hodnoty nejnižší míry integrace reprezentované modrou barvou. Jedná se tedy o nízkou míru integrace jak v celém souboru tak i v celém celku sídliště Černý Most. Nízká hodnota integrace není samo o sobě negativní (naopak v obytných souborech může být žádoucí), nicméně pokud se nachází na celém zkoumaném území, ukazuje jednoznačně na nízkou hodnotu integrace a absenci hierarchie. Hypoteticky lze odvodit a předpokládat i horší prostorovou orientaci osob v prostředí.

21 11 Kulatý Chodovec Název Kulatý Chodovec Souřadnice 50 02'35.22"N, 14 30'10.03"E Doba vzniku 2003 Architekt AA Kosek, s.r.o. Adresa Divišovská Část Prahy Chodov Praha Praha 11 Poloha příměstí Zdroje Plocha (ha) 2,4 Podlažnost 7 Počet byt. Jednotek 425 Tvar domů deska bod Typ bytový dům

22 Space Syntax Analyses Výsledek ukazuje na převahu linií a menší integrační hodnotou a dvěma liniemi s vysokou hodnotou integrace. Interpretací výsledku lze dovodit že prostorově se jedná o málo hierarchizovaný prostor (vzhledem k velikosti souboru předvídatelné) ale zároveň přístupová osa není linií s vyšší integrační hodnotou. Vyšší integrační hodnotu má linie kolmá na přístupovou osu ve druhé třetině souboru.

23 12 Sluneční Město Název Sluneční Město Souřadnice 49 58'08.94"N, 14 23'09.27"E Doba vzniku Architekt Dům a Město Žabovřeská / Paškova / Elišky Přemyslovny / U Adresa Včely Část Prahy Zbraslav Praha Praha Zbraslav Poloha příměstí Zdroje Architekt 8/2003, str. 46 Plocha pozemku (m2) 4,8 Podlažnost 5 Počet byt. Jednotek 116 Tvar domů otevřený blok Typ bytový dům

24 Space Syntax Analyses Výsledek ukazuje na převahu linií s nejvyšší a vysokou mírou integrace. Tento výsledek podporuje umístění a fungování souboru, který se nachází v oblasti druhého novějšího centra dnešní pražské městské části Zbraslav.

25 13 Zelené Údolí Název Zelené Údolí 50 01'16.71"N, Souřadnice 14 28'00.63"E Doba vzniku 2005 Architekt AA Kosek, s.r.o. Adresa V Zeleném údolí Část Prahy Kunratice Praha Praha Kunratice Poloha Předměstí Zdroje Plocha (ha) 8,3 Podlažnost 2 8 Počet byt. Jednotek Tvar domů deska Typ bytový dům

26 Space Syntax Analyses Výsledek provedené analýzy vykazuje homogenní hodnoty nejnižší míry integrace reprezentované modrou barvou. Jedná se tedy o nízkou míru integrace v celém souboru.

27 14 Harmonie Název Harmonie Souřadnice 50 03'10.24"N, 14 19'47.52"E Doba vzniku 2006 Architekt Dům a město Smetáčkova 1484/2, 1485/4, 1486/6, Adresa 1487/8 Část Prahy Stodůlky Praha Praha 13 Poloha Předměstí Zdroje Plocha (ha) 5,7 Podlažnost 5 7 Počet byt. Jednotek Tvar domů deska Typ bytový dům

28 Space Syntax Analyses Výsledek provedené analýzy ukazuje celé spektrum integračních hodnot. Rozložení integračních hodnot od nejvyšších po nejnižší koresponduje s umístěním v lokalitě, kdy na rozhraní stávající zástavby a nového souboru je míra integrace vyšší, zatímco v okrajových polohách souboru na východě a severu jsou hodnoty nižší.

29 15 Zahradní Čtvrť Název Zahradní Čtvrť Souřadnice 49 57'48.69"N, 14 23'01.39"E Doba vzniku Architekt Dům a Město Zbraslav, Na Baních / Faltysova / Neumannova / Karla Adresa Černého Část Prahy Zbraslav Praha Praha Zbraslav Poloha předměstí Zdroje Plocha(ha) 4,2 Podlažnost 3 6 Počet byt. Jednotek 325 Tvar domů otevřený blok deska bod Typ bytový dům

30 Space Syntax Analyses Výsledek analýzy vykazuje linie s převažující vyšší a nejvyšší mírou integrace. Uvnitř souboru jsou prostory před zástavbou z řadových rodinných domů více integrované než li linie mezi bytovými domy. Současně ale jedna z přístupových linií má nejvyšší míru integrace v souboru. Celkově je soubor dobře přístupný.
