1 Competence in Video Security Fakta 2011 GEUTEBRÜCK FAKTA popisují naše kompetence v bezpečnostních videosystémech a ilustrují, jak uživatelé mohou využít výhod našich komplexních technologií. 1

2 2 Překlad - SICURIT CS, spol. s r.o., 2011

3 Význam těchto ikon Flexibilní a výkonná architektura systému Naše řešení uspokojuje koncové uživatele. Umožňuje integraci a migraci analogového systému na čiště IP řešení, přesně dle Vašich požadavků. Modulární technologie hardwaru a softwaru počítá s vysokým stupněm flexibility v konfiguraci bez limitů dalšího rozšiřování. Rozhodujte se pružněg. Efektivní využívání zdrojů, záznamového prostoru a síťových prostředků Naše produkty nabízejí širokou škálu možností ke snížení zatížení počítačů, sítě a kapacity záznamu. Používejte svoje prostředky efektivně. Uživatelská podpora Sledujte co se stalo nic víc, nic míň. Inteligentní video analýza, jednotný systém maticového ovládání a řada dalších funkcí pro podporu a optimalizaci uživatelských funkcí. V případě poplachu reagujte rychle, správně a obezřetně. Maximální dostupnost Výkonné a redundantní komponenty zajišťují vysokou spolehlivost. Inteligentní diagnostické nástroje monitoruje automaticky systém a zvyšují celkovou bezpečnost systému a střeženého objektu. Spolehněte se na nás. Bezpečnost dat a ochrana proti manipulování a sabotáži Export dat může být jednoduchý samozřejmě ale pouze pro autorizované osoby. Naše systémy obsahují komplexní systém ochrany proti manipulování a sabotáži dat. Chraňte svá data. Ochrana investic Naše politika otevřeného systému a zpětná kompatibilita přináší jasné výhody. Naše rozšiřovatelná architektura systému uspokojí i Vaše budoucí potřeby. Flexibilní konfigurace umožňuje okamžité změny při měnících se potřebách. Připravte se na budoucnost. 3

4 4 Překlad - SICURIT CS, spol. s r.o., 2011

5 Competence in Video Security Obsah Přehledná tabulka funkcí... 7 APF Automatické vytáčení poplachů a správa alarmů s prioritním přidělováním Auditování - Kontrolní deník pro kompletní monitoring a ochranu proti manipulování IP video systémy se standardizovaným rozhraním AXIS CPA Camera Position Authentication: Kontrola pozice kamery DCS Dual Channel Streaming (dvoukanálový streaming) DLS Dynamic Live Streaming (dynamické živé prohlížení) Zpracování založené na DSP technologii Vícenásobné zobrazení DVR / NVR: Živý i zaznamenaný obraz současně, skupiny kamer nezávisle na serverech Zpracování založené na DSP technologii FLTM Fading Long Term Memory (Alzheimerova choroba DVR) FRC Fallback Recording Cache (záložní cache pro záznam) GBF GEUTEBRUCK Backup-Format (formát zálohy) GSC Diagnostics Automatické monitorování stavu systému pro nejvyšší spolehlivost Profesionální serverová technologie GSCView grafické uživatelské prostředí pro digitální CCTV Rozhranní člověk vs. stroj ICD Intelligent Compression Dynamics (inteligentní dyn. komprese) Inovace kombinovaná kontinuitou a stabilitou pro ochranu investic Virtuální matice Výkon analogu s flexibilitou digitálu!! MOS Motion Search a Cut List (hledání pohybu a scénář). Pro účinné hledání snímku MPEG4CCTV komprese optimalizovaná pro CCTV Omnibrid Analogový, hybridní nebo čistě IP? - pro CCTV systémy bez hranic! Privátní zóny umožní prohlížet jen co je povoleno RONI Region of Non-Interest (zóna nezájmu) Otevřené rozhraní a SDK pro integraci do systémů třetích stran Informace o vytížení systému a přenosu snímků - Přehledný nástroj pro systémové administrátory VBR Variable Bit Rate - Proměnný datový tok, konstantní kvalita obrazu VGL Variable GOP Length- Variabilní velikost skupiny snímků, GOP Video Analýza Sledujte co se děje!

6 6 Překlad - SICURIT CS, spol. s r.o., 2011

7 Struktura systému Vlastnost Ryzí IP, hybridní a analogový systém FAKTA X Informace = obsaženo, = volitelně, - = není dostupné Systémy od firmy GEUTEBRÜCK dovolují vytvářet flexibilní systémy s analogovými nebo IP kamerami v libovolných kombinacích s podporou celé řady výrobců. GeViScope-HS+ GeViScope-IP/SE+ GeViStore-IP+ re_porter+ re_porter_sensor+ re_porter_bank+ re_porter-ip/se+ Rozšíření pomocí síťových zařízení X Neomezené rozšiřování systému pomocí zařízení na síti LAN. Rozšíření pomocí USB rozhraní X Rozšíření systému (analogových vstupů) připojením rozšiřujících karet na rozhranní USB. Rozšíření pomocí CAM2IP a VIPCAM X Rozšíření systému přidáním CAM2IP video encodéru nebo VIPCAM IP kamery Rozšíření pomocí licencí na IP kamery X Rozšíření systému přidáním IP kamer výrobců třetích stran. Záznam zvuku RAID systémy Virtuální matice X Kompresní nástroje DSP - Digital Signal Processing (digitální zpracování obrazu) X Záznam zvuku pro definovatelné kamery s instalovaným mikrofonem. Jednotka GeViscope-HS+ podporuje 16 audio kanálů na jednotku. Na všech ostatních jednotkách se využívá audio kanálu ze základní desky. RAID systémy mohou být připojeny na všechny naše DVR/NVR zařízení pro vetší spolehlivost databáze. GeViRaid je perfektní kombinace pro systémy s našimi servery. Je osvědčený a plně integrovaný. S GeViScopem, GeViStorem a re_porterem nebo jinou kombinací IP zařízení je možné vytvořit virtuální matici (téměř) bez zpoždění. Geutebrück DSP technologie garantuje real-time zpracování jakékoliv připojené analogové kamery pro kompresi, analýzu a přenos. - DCS - Dual Channel Streaming (dvoukanálový stream) X Každý DSP kanál je zpracován dvakrát pro real time live stream nebo záznam. Komprese MJPEG Komprese MPEG4CCTV Komprese H264CCTV Komprese H264 ONVIF kompatibilita Transcoding VFR - Variable Frame Rate (variabilní snímková rychlost) VBR - Variable Bit Rate (variabilní datový tok) X VGL - Variable GOP Length (variabilní délka GOP paketu) X X Kde je obrazová kvalita záznamu z analogových nebo digitálních zdrojů nejdůležitější - tam je komprese MJPEG to pravé Kompresní algoritmus MPEG4CCTV je optimalizováný DSP kompresní formát, který je kombinací výhod MPEG4 s možností plynulého přehrávání zpět a dopředu jako u komprese MJPEG. Je určena pro speciální požadavky bezpečnostních video aplikací. H264CCTV je optimalizovaná komprese od firmy Geutebrück pro záznam IP kamer, která kombinuje výhody malého datového toku s možnostmi plynulého přehrávání zpět i dopředu. Použití formátu H264 umožňuje připojení velkého množství různých IP kamer. Tento formát poskytuje kombinaci malého datového toku a minimálních požadavků na datové úložiště. Standardizované rozhranní ONVIF (Open Network Video Interface Forum) pro IP kamery umožňuje připojení do systému Geutebrück. Transkódování příchozích IP streamů z kamer slouží k redukci záznamových kapacit (například traskódování datového streamu MJPEG na stream z produkce firmy Geutebrück, který šetří záznamový prostor a je optimalizovaný pro použití v CCTV) Datový tok (snímková frekvence) se automaticky přizpůsobuje individuálním potřebám pro šetření diskového prostoru a datových toků: nízký počet snímků/s pro scény s malým pohybem a vysoký pro kanály s velkým pohybem objektů. Díky variabilnímu datovému toku je kvalitu obrazu vždy stabilní, trvale vysoká a nezávislá na obsahu snímané scény. Variabilní délka GOP dovoluje perfektní využítí záznamového prostoru a datového toku vzhledem k obsahu streamu Profily kvalit Volně definovatelné limity datového toku ICD - Intelligent Compression Dynamics (inteligentní dynamika komprese) RONI - Region of Non-Interest (bod nezájmu) X X Profily kvality obrazu pro záznam a živý stream definují jednak rozlišení, tak kompresní faktor. Neomezený počet profilů je velice flexibilní a umožňuje definovat například různé profily v závislosti na čase nebo události. Uživatelsky definovatelné limity maximálního datového toku použitého pro přenos živých snímků a záznamu na uživatelské stanice. Kvalita obrazu bude automaticky v reálném čase přizpůsobována obsahu obrazu. Malá pro scény bez pohybu a velká pro scény s množstvím pohybu v obraze. Nezajímavé části obrazu jsou komprimovány s nízkou kvalitou zatímco důležité části mají zachovány a zaznamenány všechny potřebné detaily DLS - Dynamic Live Streaming (dynamický živý stream) X Rozlišení živého obrazu je automaticky přizpůsobováno na velikost zobrazovaného okna. To šetří nárok na datový tok přenosu živého obrazu. 7

8 Ovládání Vlastnost FAKTA Informace = obsaženo, = volitelně, - = není dostupné Jednotné rozhranní pro celý systém X Všechny systémové operace jsou snadné a dobře fungující díky jednotnému rozhranní Jednotné rozhranní pro celý systém: GSCView je jednoduché a intuitivní prostředí pro prohlížení živých snímků a X GSCView záznamu pro všechny digitální záznamy. Jednotné rozhranní pro celý systém: MultiMap je softwarová mapová nástavba systému. Dovoluje uživateli ovládat X Ovládání pomocí grafických map a zobrazovat všechny systémové funkce a zobrazovat video. Jednotné rozhranní pro celý systém: Klávesnice MBeg nebo Pilot je klávesnice pro systémové operátory. Šetří čas X Systémová klávesnice při vykonávání běžných operací. Připojeni pomocí LAN nebo sériově DVD export jedním klikem Vytváření DVD s výběrem sekvencí, které mohou být zobrazovány na standartním domácím DVD přehrávači. Podpora více jazyků (Unicode) Prohlížení a nastavování v domácím jazyce usnadňuje ovládání, administraci a zvyšuje bezpečnost. Jedno rozhranní může připojit současně všechna DVR/NVR v systému - pomocí Multizobrazení DVR/NVR X LAN nebo WAN. Celá systémová architektura potom je pro operátora transparentní. Multizobrazení DVR/NVR: Zobrazení živé a z databáze Multizobrazení DVR/NVR : Kamery mohou být seskupovány pro zobrazení pomocí logického seskupování X Nezávislé vytváření kamerových skupin systému a ne na základě fyzické architektury systému. GeViScope-HS+ GeViScope-IP/SE+ GeViStore-IP+ re_porter+ re_porter_sensor+ re_porter_bank+ re_porter-ip/se+ X Bezproblémové a intuitivní současné zobrazení živých snímků a záznamu. Časová osa Komfortní ovládání a zobrazení záznamu na časové ose. Volný design prohlížečů Přizpůsobení zobrazovaných scén potřebám operátora např. při poplachu se pouze odpovídající kamery v libovolné velikosti a libovolně uspořádané. Časová synchronizace prohlížečů Hlavní kamera nastavuje čas prohlížení všem ostatním kamerám nezávisle na počtu snímků/sec. Vhodné pro efektivní vyhledávání v záznamu. Synchronizované přehrávání zvuku Audio záznam bude zobrazen vždy perfektně synchronizován s videem. GeViScope-IP/SE+ nebo re_porterip/se+ v kombinaci s GeViScope-HS/E+) Vzdálený zvukový kanál Oznámit varování v hlídaných objektech je první reakce na kritické situace. Přehrávaní nebo vzdálené varování a pokyny probíhá přímo do hlídaného objektu. Webové rozhranní Zobrazení živých snímků a záznamu pomocí obyčejného webového prohlížeče je varianta pro některé IT sítě, kde není dovolen proprietální software. Telemetrické ovládání MOS (hledání pohybu) a scénář Uživatelské nastavení X Ovládání PTZ kamer od celé řady výrobců pomocí myši nebo joysticku (Pilot/ Mbeg klávesnice). Rychlé vyhledávání pohybu v záznamu pro efektivní analýzu záznamu. Všechny výsledky hledání (včetně pohybu ve vyznačené oblasti) mohou být manuálně nebo automaticky ukládány ve scénáři. Ten potom může být editován exportován na všechna dostupná média pro evidenci nebo pozdější využití. Detekce pohybu v definované oblastí probíhá na živých snímcích pro flexibilní tvorbu scénáře alarmů. Uživatelská tlačítka Uživatelská tlačítka pro ovládání systému přesně podle požadavků operátora např. start monitorového cyklu, aktivace/deaktivace VMD/AD atd. Blokovací filtry Flexibilní nastavení parametrů Ovládání časovačem/kalendářem Správa alarmů: Správa poplachů a priority poplachů X Blokování určité systémové reakce systémovou akcí např. automatická deaktivace VMD/AD detektoru. Jakékoliv množství parametrů pro kompletní systém může být aktivováno např. pomocí časového plánovače, VMD/AD detekcí, manuálně atd. Všechny tyto vlastnosti zvyšují výražně flexibilitu. Uživatelsky definovatelné časové úseky a kalendáře mohou kompletně ovládat systém dle uživatelských požadavků - přepínání den/noc, stav pracovní den/svátek atd. Široké možnosti flexibilního systému přináší také propracovanou správu poplachů v systému včetně priorit a předávání různých druhů poplachů např. různým skupinám uživatelů apod. Správa alarmů: AlarmDial/APF (Vynucený poplach) X Aktivování přenosu poplachů na vzdálené pracoviště včetně automatického připojení na dané servery. Alternativní cesty jsou k dispozici. 8 Překlad - SICURIT CS, spol. s r.o., 2011

9 Vlastnost FAKTA Informace = obsaženo, = volitelně, - = není dostupné GeViScope-HS+ GeViScope-IP/SE+ GeViStore-IP+ re_porter+ re_porter_sensor+ re_porter_bank+ re_porter-ip/se+ Správa alarmů: Funkce posílání ů Video analýzy VMD - Videodetektor pohybu AD Basic - Základní detektor aktivity X AD Extended - Rozšířený detektor aktivity X Dual-Sensor (VMD + VA-Class) X VA-Class (rozpoznání typu objektu) X ANPR (rozpoznávání SPZ/RZ) VA-Missing (detekce zmizelých objektů) X Audio AD (zvuková detekce aktivity) Správa systému FRC - záložní záznamová cache Nástroj pro auditování systému-deník X GSC diagnostika CPA - Hlídání pozice kamery X Informace o systémových prostředcích: Informace o zatížení serveru Informace o systémových prostředcích: Informace o přenosech snímků Vysoká dostupnost databáze Upozornění na stav záznamového ringu Ukládání dat Úrovně archivu Správa záznamového ringu X X X X X X X X ové upozornění uživatelů a obsluhy na poruchy, technické poplachy atd. Uživatelsky definovatelné texty, adresy pro různé typy událostí. Profesionální videodetektor pro venkovní využití ve vysoce bezpečnostních aplikacích. Prověřený algoritmus, který je nasazen ve více než aplikacích po celém světě. Základní detekční algoritmus pro ovládání nahrávání. Vhodný pro vnitřní použití a pro nekritické venkovní aplikace. Rozšířený detektor aktivity dovoluje definovat citlivost detekce všech buněk a čtyři skupiny. Dovoluje definici tzv. potláčecí zóny. Vysoce bezpečný detekční algoritmus spojuje dva detekční systémy a rozlišuje typy objektů. Rozpoznávání typu, směru a rychlosti objektu z videa. Rozlišuje mezi objektem typu auto, osoba a jiný objekt. Včetně databáze povolených/zakázaných SPZ/RZ pro kontrolu přístupu a dalších aplikací. SPZ/RZ jsou uloženy včetně obrázků a mohou být použity jako kritéria pro vyhledávání. Použití v muzeích na ochranu proti odcizení cenností. Může být použito i v logistice, parkovištích atd. Pokud zvuk přesáhne nastavenou úroveň hlasitosti dojde ke spuštění systémové reakce jako je alarm, záznam atd.(geviscope-ip/se+ nebo re_porterip/se+ v kombinaci s GeViScope-HS/E+) Řešení pro externí úložiště bude ještě bezpečnější s GeViScopem a re_porterem s jejich vestavěnou záznamovou cache pamětí, která pokryje případný výpadek spojení na úložiště. Zaznamenává veškeré činnosti systému a generuje reporty. Filtry a xml export je součástí. Databáze je odolná vůči nechtěné manipulaci. Monitoruje funkci systému a generuje systémové akce a události při nějakých neočekávaných stavech jako např. výpadek nahrávání video kanálu, výpadek síťového připojení atd. Videoanalyzační algoritmus automaticky monitoruje pozici kamery a detekuje narušení nebo náhodné změny úhlu a pozice záběru. Veškeré informace o zatížení serveru v daný časový okamžik včetně starších dat dávají kompletní přehled o stavu serveru. Veškeré informace o stavu datového toku a přenosu snímků k prověření zátěže přenosové trasy a přizpůsobeni síťových prostředků a parametrů. Jestliže jsou data uloženy na několika discích bez RAIDového uspořádání a dojde na jednom z disků k závadě, databáze na ostatních discích zůstane přístupná. Stav záznamového ringu (délka ringu) může spouštět systémové události např. při překročení nastavené délky tzn.starší záznam V tom samém záznamovém ringu mohou být různé události zařazeny do jiné úrovně archivu a tím pádem mají jinou záznamovou periodu. Dynamické přizpůsobování využití dostupných záznamových kapacit v závislosti na uživatelském nastavení Dynamická správa databáze Jednoduché přidání disků při rozšiřování databáze nepoškodí zbytek databáze. - Velikost databáze až 16TB na server FLTM - Filtrační mód X Závisí na aktuální konfiguraci RAM a procesoru. GeViScope: 4TB licence v základu re_porter: 2TB licence v základu Vetší databáze se licencují po 2 TB krocích Mějte na paměti, že databáze vetší než 16TB může být realizována pouze v 64bitovém prostředí Automatická redukce snímkové frekvence již zaznamenaných snímků s velkou flexibilitou nastavení. (Závisí na vytížení čtení/zápisu použitého záznamového média) 9

10 Vlastnost FAKTA Informace = obsaženo, = volitelně, - = není dostupné GeViScope-HS+ GeViScope-IP/SE+ GeViStore-IP+ re_porter+ re_porter_sensor+ re_porter_bank+ re_porter-ip/se+ Automatická záloha Automatická záloha vybraných snímků v závislosti na časových pásmech nebo na základě události či jakkoliv uživatelsky definovatelně na lokální disky nebo na síťové úložiště. Včetně inteligentního managementu práce s cílovým diskem jako je přepis starších záloh nebo poplach při zaplnění. Ochrana dat GBF - GEUTEBRUCK formát souboru Metadata pro ověřování stopy X Proprietární formát souborů zálohy včetně pro více kamer včetně událostí a zvuku. Vytváření kopií originální databáze a všechny nástroje jsou dostupné v GSCView. Obsahuje kontrolu proti zmanipulování a možnost kryptování databáze. Metadata obsažená v exportovaných MPEG souborech prokazují svůj zdroj a zamezují možnému podezření z manipulace. Obsahují datum, čas, uživatelské jméno, jméno prohlížecí stanice, serveru, kamery, časového pásma, uživatelský komentář atd. M4A šifrování Šifrování MPEG souborů exportu pro ochranu a zamezení manipulace. Privátní zóny X Chránění definovatelných oblastí proti prohlížení. Může být flexibilně nastaveno dle uživatelských práv např. pro živý obraz i záznam Systémová integrace SDK a otevřená rozhranní Media Plugin SDK OPC (OLE pro kontrolu procesů) TACI (Telnet rozhraní) ATM rozhranní Integrace do video systémů třetích stran pomocí kompatibility s AXIS protokolem Existující rozhranní Vývojářská podpora Strategie 5 leté podpory a údržby od výrobce Plná zpětná kompatibilita Certifikace BGV-Kassen certifikát Německých bank X X Dovoluje externím vývojářům ovládat jakoukoliv systémovou funkci stejně jako přijímat všechny systémové informace včetně obrázků a standartizovaného rozhranní. SDK, dokumentace a podpora vývojářů je ZDARMA. Dovoluje externím vývojářům integraci jakéhokoliv videa, audia nebo datového zdroje do databáze systému pro záznam nebo živé video např. pro integraci IP kamer třetích stran. Standartizované průmyslové rozhranní pro ovládání systémových reakcí a přijímání stavů systému. Automaticky generuje kompatibilitu s jakýmkoliv bezpečnostním systémem s OPC rozhraním. (re_porter v kombinaci s GeViSoftem) Jednoduché IP rozhranní postavené na Telnet standartu nabízí rychlý a jednoduchý způsob integrace těchto systémů s výrobci třetích stran pomocí ASCII příkazů. Připojení bankomatů pomocí sériové linky pro záznam transakcí včetně dat o transakci pro snadnější hledání snímků a manipulaci s evidencí. Výstupní video formát kompatibilní s formátem AXIS je integrován ve většině videosystémů jako standart. Je dostupná velká škála rozhranní pro produkty a systémy třetích stran. Pro více informací navštivte náš web. Náš vývojářský tým může přizpůsobit naše produkty nebo přidat funkce dle daného specifického projektu nebo požadavků zákazníka. Po dobu minimálně pěti let (od ukončení prodeje) garantujeme servis a opravy nebo náhradu za adekvátní zařízení. Naše systémy a komponenty jsou plně zpětně kompatibilní a mohou být do budoucna kombinovány - ochrana investic. Naše produktová řada DVR/NVR je certifikována od BGV-Kassen a splňuje všechny požadavky, pokud jde o kvalitu záznamu a dostupnost systému. Sparkassen-Informatik certifikát UL certifikát GHOST certifikát Sparkassen Informatik je zodpovědný za jednu největších bankovních sítí v Německu a je certifikován pro inteligentní řízení šířky přenosového pásma a vysokou dostupnost našich DVR/NVR jednotek. (GeViScope, re_porter a re_porter_sensor: v kombinaci s limitem přenosového pásma). UL certifikáty jsou dostupné pro většinu našich produktů. Další informace na vyžádání. GHOST certifikáty jsou dostupné pro většinu našich produktů. Další informace na vyžádání. 10 Překlad - SICURIT CS, spol. s r.o., 2011

11 Competence in Video Security Automatické vytáčení poplachů (APF) a správa alarmů s prioritním přidělováním Flexibilní správa poplachů pro větší bezpečnost! Situace: Dnešní video systémy nabízejí velkou škálu všech možných funkcí. Cílem je co možná nejvíce pomoci operátorům množstvím automatizovaných funkcí, jako například: Automatický poplachový snímek aktivovaný v kritických situacích. Automatické upozornění generované v případě technické poruchy nebo sabotáže. Automatické upozornění při kritických stavech systému a kapacitních limitech. Všechny tyto různě důležité informace potřebují různé osoby s různými právy. Jestliže bychom posílali všechny informace na stejné místo, pak by museli být z tohoto místa předávány dál dotyčným osobám. Tím by se zvyšovala zátěž operátorů a snižovala by se jejich pozornost v kritických situacích. Řešení: Systémy GEUTEBRÜCK dovolují individuální definici různých kategorií informací, jejichž priority jsou uživatelsky definovatelné. Bezpečnostní personál je informován o kritických situacích. Příslušné kamery jsou okamžitě zobrazeny kvůli alarmové verifikaci. Kritické situace mohou být prioritizovány vůči ostatním. Technické poruchy jsou posílány přímo na servisní organizaci. Administrátor je automaticky informován o kritických systémových podmínkách. Uživatel si definuje, které situace jsou kritické a které budou posílány pří dané události. Při použití APF server automaticky aktivuje připojení pracovní stanice dotyčné osoby, případně náhradníků (pod tato osoba není k dispozici). Alternativně také em. Výhody: Více bezpečnosti díky individuální reakci systému na poplach, událost nebo poruchu. Koncentrace na důležitost dané informace díky prioritizaci alarmů nebo událostí. Rychlá informace přímo na správného příjemce. Zda jde o alarm, technickou závadu nebo např. kritické systémové podmínky. Automatické připojení probíhá na příslušnou pracovní stanici včetně definice náhradníků, pokud není daný příjemce dostupný. Alarmmanagement Alarm Dial Upozornění / GeViScope-HS+ GeViScope-IP/SE+ GeViStore-IP+ re_porter+ re_porter_sensor+ re_porter_bank+ re_porter_ip/se+ = obsaženo = volitelně = není dostupné 11

12 Příklad: GSCView bez připojení. APF automaticky vytvořilo spojení na GSCView pracovní stanici. 12 Překlad - SICURIT CS, spol. s r.o., 2011

13 Competence in Video Security Auditování - Kontrolní deník pro kompletní monitoring a ochranu proti manipulování - optimální soukromí dat Situace: Ochrana osobních údajů je častým problémem v CCTV aplikacích. Zobrazení živých snímků, záznamu, stejně tak i export je často jeden z nejkritičtějších parametrů oprávnění. Pro správnou ochranu dat je třeba kompletně zaznamenávat všechny akce operátorů. Tento deník - ochrana proti manipulování je proto nezbytností, ale také zaznamenává obrazová video data jako případný důkaz u soudu. Řešení: Funkce auditování dokumentuje spolehlivě všechny uživatelské zásahy a stavy systému: Události, poplachy a akce systému, ať už automaticky nebo ručně. Přihlášení, odhlášení a neúspěšné pokusy o přihlášení. Akce operátorů jako např. prohlížení živých nebo zaznamenaných snímků, zejména pak export a tisk snímků. Změny nastavení systému jako např. změna systémového času nebo parametrů záznamu. Mimořádné události v systému - výpadek napájení nebo porucha kamery Tento deník je zobrazen jednoduše přes webový prohlížeč a je samozřejmě chráněn heslem. Export do formátu xml umožňuje následné statistické zpracování např. pomocí programu Excel. Výhody: Kompletní ochrana proti manipulování. Dokumentování všech systémových akcí a uživatelských zásahů. Účinné a cílené plnění požadavků pro ochranu osobních údajů. Statistická analýza dat jako další zdroj informací pro optimalizaci systému. GeViScope-HS+ GeViScope-IP/SE+ GeViStore-IP+ re_porter+ re_porter_sensor+ re_porter_bank+ re_porter_ip/se+ = obsaženo = volitelně = není dostupné 13

14 14 Překlad - SICURIT CS, spol. s r.o., 2011

15 Competence in Video Security IP video systémy se standardizovaným rozhraním - pro perfektní kompatibilitu! Situace: S nástupem IP technologií na trh videobezpečnosti není zaručena kompatibilita všech částí systému. Ačkoli všichni výrobci pracují na společných normách, je tu ještě dlouhá cesta, než bude dosaženo plug-and-play technologie, jak ji známe z analogového světa. Axis jako jeden z prvních výrobců IP kamer na světe nicméně vytvořil jakýsi standardní protokol, jako důsledek masivního rozšiřovaní a propagace svých výrobků. Prakticky každý současný IP video management systém na světě podporuje protokol IP kamer a enkodérů Axis. Řešení: GEUTEBRÜCK nabízí licencovanou funkci, která dokáže generovat datový stream Axis z jakéhokoliv video nebo datového vstupu systému GEUTEBRÜCK v libovolném počtu. Řídicí příkazy pro tento systém jsou totožné s příkazy systému Axis a to umožňuje uživateli: Plně využít celého potenciálu systémů GEUTEBRÜCK. Využít všechny IP komponenty podporované GEUTEBRÜCKem a přitom rychle a jednoduše integrovat všechna videodata do sofistikovaných řídících systémů třetích stran, které podporují protokol Axis. Kompatibilita je zcela pragmatická a rychle realizovatelná - nezávisle na vývojovém stádiu výrobce nebo stupni dokončenosti standardizace. Navíc je možno využít této funkce pro použití dekodéru Axis a zobrazit požadovaný IP stream na analogovém monitoru kdekoliv v celé síti. Lze zobrazit jakýkoliv médiakanál (i s vysokým rozlišením) v systému a zobrazit na něm OSD popis. Výhody: Vyšší flexibilita systému a větší možnost výběru komponent. Nezávislost na vývojovém stádiu výrobce. Komfortní způsob integrace do téměř všech systémů třetích stran bez dalších nákladů na vývoj a integraci. Dodatečná funkce: analogový video výstup kdekoliv v síti z jakéhokoliv mediakanálu - nezávisle na typu a formátu (analog i IP) Analogové videovýstupy v síti s licencí GSCStreaming a Axis dekodérem GSCStreaming licence s protokolem Axis GeViScope-HS GeViScope-IP/SE re_porter re_porter_sensor re_porter_bank MultiScope III/XP = obsaženo =volitelně =není dostupné 15

16 16 Překlad - SICURIT CS, spol. s r.o., 2011

17 Competence in Video Security CPA Camera Position Authentication: Kontrola pozice kamery - perfektní bezpečnost Situace: Video bezpečnostní systém potřebuje dodat korektní obrazovou informaci trvale a za jakýchkoliv podmínek. To je také důvod, proč mají kamery přesně nastaven úhel záběru na přesně definovanou scénu. Většina moderních video systémů monitoruje funkci kamery, dostupnost videa, synchronizaci a výpadek kontrastu. Dokáže tedy detekovat: jakoukoliv poruchu kamery, zdroje, osvětlení, stejně jako zasprejování, oslnění nebo zamaskování. Ale jakkoliv je kvalita obrázku dobrá, nic neříká o tom, co uživatel potřebuje vidět, protože došlo ke změně pozice kamery. Řešení: Funkce Kontrola pozice kamery (CPA) s přizpůsobujícím algoritmem automaticky monitoruje signál z Vašich analogových nebo IP kamer a hlídá, zda je pozice kamery stále taková, jakou definoval uživatel při nastavování. Upozornění při změně úhlu záběru, ať už chtěné nebo nechtěné. Ignoruje normální lehké a dočasné změny obsahu obrazu (např. let ptáka v blízkosti kamery). To nám dovoluje spouštět jakoukoliv systémovou reakci jako může být třeba upozornění bezpečnostního personálu nebo servisních techniků, natočení PTZ nebo speed dome kamer na definovanou pozici a pokrytí chybějící scény, přepnutí nejbližších kamer na monitory kvůli prověření situace operátorem. To nám zajistí, že žádné cenné informace nebudou ztraceny. Systém reaguje pružně a automaticky přesně dle Vašich požadavků. Poplach byl předán bezpečnostnímu personálu. Kamery se otočili do přednastavené pozice. Kamery byly přepnuty na nejbližší monitory nebo speed dome kamery se přeply do požadovaných presetů. Všemi těmito prostředky se zamezilo jakékoliv ztrátě obrazových informací. Výhody: Ochrana kamer proti sabotáži a neoprávněné manipulaci Plně automatické monitorování funkcí kamery a úhlu záběru Flexibilní poplachy pro servisní techniky a bezpečnostní personál Libovolné uživatelsky definovatelné reakce GeViScope-HS+ GeViScope-IP/SE+ GeViStore-IP+ re_porter+ re_porter_sensor+ re_porter_bank+ re_porter_ip/se+ = obsaženo = volitelně = není dostupné 17

18 18 Překlad - SICURIT CS, spol. s r.o., 2011

19 Competence in Video Security DCS - Dual Channel Streaming Sledujte co se děje! Nic víc, nic míň!! Situace: V CCTV aplikacích mohou být nároky na kvalitu a rychlost snímků rozdílné pro živý obraz a záznam. Pro živé přehrávání: Video snímky by měli být hladké a plynulé i když přenos probíhá na malých datových tocích. Často je několik kamer zobrazeno na stejné obrazovce s tím, že každá kamera je zobrazena v redukované velikosti. Pouze výběr ze všech kamer v systému je zobrazen ve stejnou chvíli. Pro záznam: Snímková rychlost může být redukována v závislosti na očekávaných událostech. Mimořádné události se mohou objevit v záběru jakékoliv kamery, takže všechny kamery musí permanentně zaznamenávat pro dokumentování předpoplachových snímků. V případě mimořádné události, musí být kvalita dokumentujících kamer taková, aby obsahovala vysokou kvalitu a detaily, kvůli případnému vyšetřování. Řešení: Systémy GEUTEBRÜCK zpracovávají každý video vstup dvakrát a vytvářejí dva úplně nezávislé streamy: Živý stream je zpracován přesně podle požadované kvality a rozlišení - díky naší inteligentní funkci DLS*. Záznam je zpracováván přesně podle přednastavené kvality, kterou nastavil uživatel kvůli poplachům nebo událostem v reálném čase. Další jedinečné funkce jako je ICD* a RONI* také pomáhají inteligentnímu řízení šířky přenosového pásma a záznamového prostoru. Výhody: Na živé zobrazení a záznam jsou kladeny různé nároky z pohledu snímkové rychlosti a kvality obrázku. Video streamy pro živé zobrazení a záznam jsou zpracovány zcela nezávisle na sobě. Živý stream je přizpůsobován živému prohlížení přesně podle dané situace - rozlišení obrazovky a požadovaná kvalita. Kvalita záznamu je plně uživatelsky definovatelná. Tzn. že se může například zvyšovat snímková rychlost a stupeň komprese na základě poplachové události. GeViScope-HS+ GeViScope-IP/SE+ GeViStore-IP+ re_porter+ re_porter_sensor+ re_porter_bank+ re_porter_ip/se+ = obsaženo = volitelně = není dostupné * DLS = Dynamic Live Streaming - pro více informací najděte konkrétní katalogový list 19

20 Příklad: Schéma dvoukanálového streamu * DLS = Dynamic Live Streaming - dynamický živý stream (viz. dále) * ICD = Intelligent Compression Dynamics - inteligentní přizpůsobení komprese (viz. dále) * RONI = Region Of Non Interest - oblast nezájmu (viz. dále) 20 Překlad - SICURIT CS, spol. s r.o., 2011

21 Competence in Video Security DLS Dynamic Live Streaming (dynamické živé prohlížení) Situace: Vzdálené prohlížení je již standartem v moderních CCTV systémech. Mnoho CCTV zařízení používá standardní mutimediální kompresní algoritmus (např. MPEG4 nebo H.264), který je určen pro zpracování pouze jediného streamu v daném okamžiku. V CCTV systémech ale potřebujete zobrazovat více kamer, abyste byli schopni zhodnotit správně danou situaci. Tyto systémy mají následující požadavky: Limit v přenosové trase je rozhodující, když přenášíte multiscreenové zobrazení kamer. Zobrazení z více serverů potřebuje zpracovávat mnoho živých streamů současně. Řešení: Systémy GEUTEBRÜCK redukují na minimum datový tok a zpracovávací výkon potřebný pro živé zobrazení tím, že posílají pouze ty snímky, které jsou třeba pro prohlížení a upravují je na správné rozlišení displeje. Tento nový nástroj zvaný Dynamic Live Streaming (DLS) eliminuje nadbytečné údaje a snižuje datový obsah živého obrazu o 50 i více procent, bez jakéhokoliv snížení kvality, posílá méně dat, tím pádem snižuje datový tok a snižuje zátěž prohlížecí stanice Výhody: Jednoduchý a nejúčinnější způsob posílání multisnímkového živého videa přes počítačovou síť: Nižší datový tok šetří celou infrastrukturu sítě. Nižší výkonová zátěž prohlížecích stanic. Inteligentní řízení objemu dat a zatížení sítě umožňuje lepší fungování celého systému. Existují lokality, kde díky datovým možnostem sítě mohou nastat problémy - DLS je řešení. Inteligentní správa dat a zatížení sítě takhle zlepšuje fungování nových nebo již stávajících systémů, které jsou již na hranici kapacity systému. GeViScope-HS+ GeViScope-IP/SE+ GeViStore-IP+ re_porter+ re_porter_sensor+ re_porter_bank+ re_porter_ip/se+ = obsaženo = volitelně = není dostupné 21

22 Příklad: Celkové datové zatížení živého zobrazení více kamer na jednom prohlížecím monitoru: (při standartní kvalitě a zobrazení přes celou obrazovku se počítá datový 2 MBit/s) 1 kamera 4 kamery 16 kamer Přepnutí zpět na 1 kameru při zobrazení přes celou obrazovku GEUTEBRÜCK s funkcí DLS 2CIF rozlišení 2 MBit/s průměr CIF rozlišení každá 4 MBit/s průměr* QCIF rozlišení každá 4 MBit/s průměr* žádný přenos 15-ti nezobrazovaných kamer 2 Mbit/s průměr Jiné DVR bez DLS 2CIF rozlišení 2 MBit/s průměr 2CIF rozlišení každá 8 MBit/s průměr 2CIF rozlišení každá 32 MBit/s průměr 2CIF rozlišení každá 32 MBit/s průměr * bez jakékoliv změny kvality obrazu pozorovatelné lidským okem 22 Překlad - SICURIT CS, spol. s r.o., 2011

23 Competence in Video Security Zpracování založené na DSP technologii důkaz budoucího výkonu a flexibility! Situace: Bezpečnostní systémy jsou dlouhodobé investice, ale stále je třeba přizpůsobovat se měnícím potřebám uživatelů. Rychlost vývoje a inovací se stále zvyšuje, zejména v CCTV oblasti. Profesionální systém je proto tedy třeba zaměřit na budoucí požadavky založeném na dnešním hardwaru a softwaru: Kompletní zpracování signálu v reálném čase. Zpětná kompatibilita a rozšiřovatelnost v celé životnosti investice. Adaptibilita na budoucí vývoj. Řešení: Systémy GEUTEBRÜCK jsou založeny na DSP technologii, každý video vstup je zpracováván samostatným speciálním procesorem. Speciální firmware, takzvaný balíčkový systém, který byl vyvinut naším specializovaným vývojovým týmem, zakládá a definuje v DSP procesorech vlastnosti zpracování signálu - komprese, video analýzy atd. To zaručuje: Real time zpracování každého jednotlivého snímku. Flexibilita přidávání budoucích funkcí např. kompresních algoritmů nebo video analýz na existujícím hardware. Neomezená rozšiřovatelnost přidáním dalších DSP kanálů. Díky výkonu této procesorové technologie neexistují žádná omezení nebo nároky na hardware počítače. Výhody: Ochrana budoucích investic pro bezpečnostní systémy: Pružné real time zpracování každého snímku Připraveno na budoucí vývoj funkcí např. kompresní algoritmy, video analýzy Řešení pro zpětnou kompatibilitu a rozšiřovatelnost. GeViScope-HS+ GeViScope-IP/SE+ GeViStore-IP+ re_porter+ re_porter_sensor+ re_porter_bank+ re_porter_ip/se+ = obsaženo = volitelně = není dostupné 23

24 24 Překlad - SICURIT CS, spol. s r.o., 2011

25 Competence in Video Security Vícenásobné zobrazení DVR / NVR: Živý i zaznamenaný obraz současně, skupiny kamer nezávisle na serverech. Sledujte co se děje, jednoduše a rychle! Situace: Velké CCTV systémy se skládají z mnoha komponentů, často mnoho DVR a NVR v různých lokalitách. Fyzická architektura instalace je často definována technickými požadavky a ty mohou být odlišné od logistické a funkční architektury, na kterou jsou zvyklí uživatelé a operátoři. Tohle může být samozřejmě velice matoucí pro bezpečnostní personál a může to vést až k bezpečnostním rizikům. Systém musí být pro operátory systematický a přehledný. Řešení: Rozhranní firmy GEUTEBRÜCK umožňuje definovat systém přesně podle logického uspořádání v systému, bez ohledu na fyzické nebo jakékoliv technické uspořádání objektu. Můžete například: připojit současně tolik serverů, kolik jich potřebujete; seskupovat kamery do logických skupin i když jsou připojeny do jiných serverů; zobrazit strom kamer podle logického uspořádání bez ohledu na fyzické připojení kamery do serveru; zobrazit živý nebo zaznamenaný obrazu ve stejném rozhranní - zcela hladce s intuitivním ovládáním; zobrazit jednu kameru v různých časových momentech, např. zobrazení prvního poplachového snímku v jednom okně, živý poplach v druhém a předpoplach ve třetím. Pro snadné, rychlé a intuitivní ovládání bezpečnostního systému je nutné, aby bezpečnostní technici a operátoři pracovali s logickou strukturou systému. Výhody: Systémové operace jsou snadnější s uživatelským rozhraním, které odráží logickou strukturu systém, nikoliv fyzickou. Jednodušší provoz znamená vyšší bezpečnost, protože se snižuje riziko chyb operátorů, zejména v kritických okamžicích, kdy jsou pod velkým psychickým tlakem. GeViScope-HS+ GeViScope-IP/SE+ GeViStore-IP+ re_porter+ re_porter_sensor+ re_porter_bank+ re_porter_ip/se+ = obsaženo = volitelně = není dostupné 25

26 26 Překlad - SICURIT CS, spol. s r.o., 2011

27 Competence in Video Security FLTM - Fading Long Term Memory (Alzheimerova choroba DVR) Situace: Nahrávání a záznam digitálních snímků, je základní funkcí nejmodernějších CCTV systémů. Vzhledem k tomu, že dnešní systémy používají více a více kamer, začínají být technické možnosti záznamu v reálném čase náročné na datový prostor, nároky na kapacitu záznamu neustále rostou, cena úložného prostoru často tvoří velkou část celkové investice. Řešení: GEUTEBRÜCK systémy nabízejí vysoce kvalitní video, které je třeba uchovávat po dlouhou dobu, používají pouze zlomek běžných kapacit záznamu. Filtrační mód (FLTM) odráží skutečnost, že některé události jsou zjištěny až za delší dobu. Většinou neexistuje důvod proč například uchovávat video v rychlosti 25fps po dobu delší než 30 dnů. Po nějaké době je možno tuto snímkovou frekvenci snížit. Toto softwarové řešení postupně snižuje snímkovou rychlost záznamu v čase, důkazy pro uživatelské posouzení vzniklých událostí a zachovává plnou kvalitu všech uložených snímků. Výhody: Šetří náklady na úložný prostor. Významně snižuje potřebu hardwaru bez ztráty užitné hodnoty nebo bezpečnosti! Poskytuje perfektní kvalitu obrazu důležitých záznamů. Umožňuje volně definovatelnou kvalitu a kritéria pro filtraci tak, aby vyhovoval všem uživatelským požadavkům. Inteligentně řídí kapacitu záznamu. GeViScope-HS+ GeViScope-IP/SE+ GeViStore-IP+ re_porter+ re_porter_sensor+ re_porter_bank+ re_porter_ip/se+ = obsaženo = volitelně = není dostupné 27

28 Příklad: Předpoklady: CCTV záznam má dokumentovat všechny události jako například loupeže, přepadení a vandalismus. Video by mělo být uchováváno minimálně 30 dnů. Loupeže jsou většinou odhaleny a dohledány brzy. Všechny potřebné záznamy v rychlosti 25 fps jsou tedy zpracovány a zálohovány do tří dnů. Problém s vandalismem trvá týden a rychlost 6-7fps je dostatečná. Podvod může trvat déle, ale 1 snímek za sekundu je většinou dostatečný a poskytuje dostatek důkazního materiálu. Velikost archivu na kameru* GEUTEBRÜCK s FLTM Jiné systémy bez FLTM Stream GByte Stream GByte Loupež (3 dny) 2 MBit/s 21,09 na den / 63,28 vše 2 MBit/s 21,09 na den / 63,28 vše Vandalismus (4 dny) 1 MBit/s 10,55 na den / 42,19 vše 2 MBit/s 21,09 na den / 84,38 vše Podvod (23 dnů) 35 KByte/s 2,88 na den / 66,33 vše 2 MBit/s 21,09 na den / 485,16 vše Celková velikost záznamu 171,80 GB Redukce 72,9 % 632,81 * Standartní kvalita počítá předpokládaný datový tok 4 MBit/s na jednu kameru 28 Překlad - SICURIT CS, spol. s r.o., 2011

29 FRC - Fallback Recording Cache (záložní cache pro záznam) - Flexibilita a spolehlivost pro externí datové úložiště. Situace: Většina dnešních CCTV systémů používá digitální záznam obrazu. Kapacita záznamu, spolehlivost a pružnost jsou nejdůležitější parametry systému. Moderní systémy používají RAID* technologii s redundantními pevnými disky s garancí spolehlivosti. Předností iscsi** jednotek připojených po LAN je jejich vysoká flexibilita. S více iscsi, připojenými záznamovými zařízeními (DVR nebo NVR) v lokální IP síti můžeme provádět záznam na centrální datové úložiště. Toto šetří peníze, protože nejsou třeba další kabely nebo další disky pro vytvoření redundance (závisí na typu RAIDu). Síťová spojení mohou ale selhat mnohem jednodušeji než speciální kabelový propoj mezi záznamem a polem. Řešení: Funkce Fallback Recording Cache (FRC) v záznamech GeViScope a re_porter nabízí vynikající spolehlivost s jakýmkoliv externím úložištěm, zejména s iscsi RAID systémy. Automaticky detekuje jakoukoliv chybu spojení s externím úložištěm, ukládá všechna video data do lokální cache dokud nedojde znovu k obnově připojení, aktualizuje automaticky databázi na úložišti po obnově připojení bez jakéhokoliv zásahu uživatele. Proto jsme schopni poskytnout pro externí datová úložiště takovou spolehlivost, jakou poskytují lokálně připojená úložiště. Výhody: Tato funkce umožňuje připojení jakéhokoliv externího zařízení. To je zajímavé, pokud využíváte flexibilní a cenově výhodné iscsi** řešení: Tato automatická cache paměť zajišťuje automatickou ochranu dat a ochranu proti jakékoliv ztrátě dat. Automatický management zálohy při ztrátě spojení okamžitě naváže znovu spojení a uvádí celý systém do funkčního stavu bez jakéhokoliv zásahu uživatele. GeViScope-HS+ GeViScope-IP/SE+ GeViStore-IP+ re_porter+ re_porter_sensor+ re_porter_bank+ re_porter_ip/se+ = obsaženo = volitelně = není dostupné * RAID = Redundant Array of Independent Discs ** iscsi = internet Small Computer System Interface 29

30 30 Překlad - SICURIT CS, spol. s r.o., 2011

31 Competence in Video Security GBF - GEUTEBRUCK Backup-Format (formát zálohy) - Pro snadnější vyhodnocování a ochranu proti zmanipulování. Situace: CCTV systémy obvykle plní dvě funkce. První, je analýza kritické situace v reálném čase a případné vyvolání poplachu okamžitě, a zadruhé, je to dokumentování pro pozdější analýzu, šetření a jako důkazný materiál. Z tohoto důvodu musí být možno obrázky a video exportovat nebo zálohovat, včetně možnosti použití standartních multimediálních formátů. Toto jsou tedy např. formáty bmp, jpg, avi a mpg. Tyto formáty byly ale přece jenom vyvinuty pro poněkud jiné účely (např. natáčení z dovolené) a hlavně pro snadnou editaci a úpravy na domácích počítačích. Vzhledem k tomu, že CCTV oblast používá většinou více kamer, jsou kladeny na záznam jiné požadavky: autentičnost, časové razítko a hlavně ochrana proti jakémukoliv zneužití a manipulování. Řešení: GEUTEBRÜCK Backup-Format (GBF) je ideální pro bezpečnostní video aplikace díky svým vlastnostem a výhodám. Zejména: ochrana proti zmanipulování, jednoduché zpracování obrázků, bez potřeby rekódování nebo jakýchkoliv změn kopírovaných dat. Ideální je samozřejmě také možnost zobrazení více kamer současně. Formát uchovává všechna data (datum, čas, číslo a jméno kamery) v obrazu pro snadné a rychlé prohlížení. Inteligentní nástroj Motion Search (hledaní pohybu) * a Cut List (scénář) * pomáhá zefektivňovat uživatelskou analýzu. Výhody: Dovoluje vícenásobné zobrazení kamer a dovoluje jednodušší a přesnější analýzu incidentu. Ukládá související obrazová data (datum, čas atd.) a výsledkem je efektivnější, přehlednější dokumentace a přesvědčivější důkazný materiál. Absolutní bezpečnost proti zmanipulování. GBF formát dává nezpochybnitelný důkazný materiál. GeViScope-HS+ GeViScope-IP/SE+ GeViStore-IP+ re_porter+ re_porter_sensor+ re_porter_bank+ re_porter_ip/se+ = obsaženo = volitelně = není dostupné GEUTEBRÜCK doporučuje použít pro export snímků náš vlastní GBF formát. Přehrávač pro tento formát může být automaticky přiložen na samospustitelné záznamové médium. Alternativně je samozřejmě možno využít běžných formátů jako je MPEG2** (mpg), MPEG4CCTV (m2v), H.264 (h264), Video-DVD** (vob), JPG (3 úrovně kvality), BMP. Všechny datové formáty jsou podporované pod Windows, stejně jako možnost vytvoření standartního video CD/DVD. 31

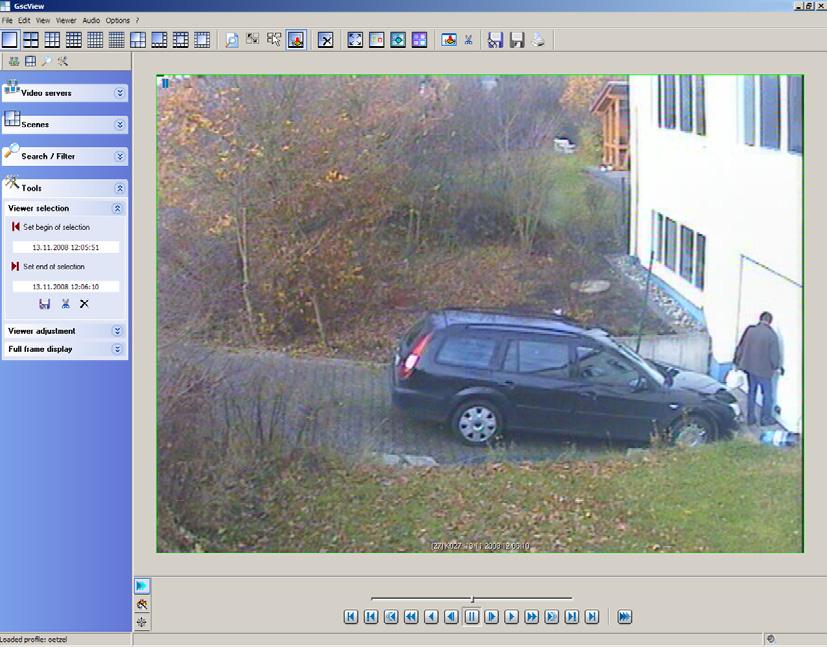

32 Příklad: Prvním krokem při zálohování sekvence snímků je nastavení začátku a konce exportu. Zaprvé specifikujeme formát. Zvolit je možno mezi GeViScope Backup Format (GBF) a MPEGem. Export MPEG formátu se používá hlavně při krátkých sekvencí. Nyní můžete vidět a analyzovat GBF export v softwaru GSCView. MPEG-2 může být prohlížen například v softwaru Windows Media Player. * Motion Search a Cut List bližší informace naleznete na příslušném katalogovém listu ** Export podporuje také audio 32 Překlad - SICURIT CS, spol. s r.o., 2011

33 Competence in Video Security GSC Diagnostics Automatické monitorování stavu systému pro nejvyšší spolehlivost Situace: Všechny dnešní videosystémy, počínaje těmi nejmenšími kompaktními přístroji, jsou plně osazeny komplexními technologiemi. Systém je modulárně složen z mechanických, elektronických a softwarových částí, které fungují dohromady. Dále jsou opatřeny rozhraními pro komunikaci s externím hardware a software, jako jsou kabeláže, sítě, počítače pro analýzy, datová úložiště a systémy třetích stran. Takto komplexní řešení ale zvyšuje nebezpečí poruchy systému jako celku. Mechanické části mohou selhat opotřebením, problémy v síti mohou omezit funkčnost systému atd. Permanentí monitorování stavu systému, až na úroveň jeho podsystémů, přináší rychlé a spolehlivé informace technikům a administrátorům. Řešení: Softwarový modul GSC Diagnostics, ať už je instalován lokálně nebo po síti, permanentně automaticky monitoruje stav všech DVR/NVR, včetně: Samotné přítomnosti serveru Funkce záznamu jednotlivých kanálů Přítomnost živého signálu na vstupech Síťového připojení Každé chybové hlášení je reportováno a zpracováno předem zadaným postupem, například: Jako událost nebo alarm v uživatelském rozhraní Upozornění po SNMP (s verzí 7xx a vyšší) administrátorům a technikům Automatický nouzový restart serveru Aktivace výpadku systému určité úrovně, například při výměně serveru Včasné a konkrétní nahlášení chybového stavu je klíčové pro rychlou opravu. Výhody: Automatické monitorování stavu DVR/NVR Definovatelné reakce na chybové stavy Automatický nouzový restart serveru Notifikace na uživatelském rozhraní a SNMP GeViScope-HS+ GeViScope-IP/SE+ GeViStore-IP+ re_porter+ re_porter_sensor+ re_porter_bank+ re_porter_ip/se+ = obsaženo = volitelně = není dostupné 33

34 34 Překlad - SICURIT CS, spol. s r.o., 2011

35 Competence in Video Security Profesionální serverová technologie - pro maximální spolehlivost a dostupnost!! Situace: Digitální technologie jsou dnes základem CCTV systémů. Řada systémů a platforem používá standardní IT komponenty, které jsou cenově efektivní a kompatibilní. Klasické stolní počítače ale nejsou konstruovány na 24 hodinový provoz a mohou mít negativní vliv na spolehlivost a dostupnost celého bezpečnostního systému. Používání profesionálních IT komponent by měl být standard. Řešení: Server GeViScope od firmy GEUTEBRÜCK obsahuje plně profesionální komponenty jako standard: Redundantní napájecí zdroj nabízí mnohem vyšší dostupnost než klasický jednoduchý PSU. Solid state disky na operační systém bez jakýchkoliv točivých částí s rozšířeným rozsahem pracovních teplot. Pokud používáte na záznam do databáze externí úložiště iscsi RAID je k dispozici funkce FRC*, která výrazně zvyšuje spolehlivost. Náš profesionální záznamový dohlížecí systém GeViScope poskytuje maximální spolehlivost a dostupnost jako standard. Výhody: Odladěné serverové komponenty pro vyšší spolehlivost kompletního systému jako standard. Redundantní napájecí zdroj s možností výměny modulu zdroje bez výpadku serveru. Při zapojení do UPS i do sítě zabezpečíte provoz bez výpadku i při pravidelné údržbě záložního zdroje UPS. Moderní rychlé a spolehlivé řešení systémového disku v podobě SSD disku bez točivých částí s rozšířeným rozsahem pracovních teplot. GeViScope-HS+ GeViScope-IP/SE+ GeViStore-IP+ re_porter+ re_porter_sensor+ re_porter_bank+ re_porter_ip/se+ = obsaženo = volitelně = není dostupné *FRC = Fallback Recording Cache - pro více informací najděte konkrétní list FAKTA 35

36 36 Překlad - SICURIT CS, spol. s r.o., 2011

37 Competence in Video Security GSCView - grafické uživatelské prostředí pro digitální CCTV - Jedno pro všechno!! Situace: Distribuované digitální CCTV systémy rostou s časem. Speciálně pokud má organizace například více menších provozů s kombinací menších a větších kamerových systémů a různých generací těchto digitálních systémů. Nezávisle na lokálně instalované technoiogii, musí být centrální monitorovací pracoviště schopné pracovat a vyhodnocovat s jednotným operátorským rozhranním. To potom poskytuje plnou kontrolu pro živý monitoring, zpracování poplachů i pro jakékoliv vyšetřování případných incidentů. Řešení: Digitalní GEUTEBRÜCK systémy jsou plně kompatibilní. Tři generace digitálních video systémů, MultiScope, GeViScope a re_porter jsou ovládány přes jednotné prohlížecí rozhranní GSCView. Pro zprávu, vyšetřování a prohlížení nezávisle na kamerovém zdroji - analog, hybrid nebo čistě IP. Vysoce přizpůsobitelné uživatelské ovládání - definovatelná funkčnost pro jednotlivé uživatele. Flexibilní automatická zpráva poplachů - operátoři se soustředí na kritické situace a ne na uživatelské rozhranní. Účinné prověřování událostí s inteligentními vyhledávacími nástroji a export odolný proti zmanipulování. Detailní diagnostické nástroje pro administrátory na optimalizaci celkového výkonu systému. Výhody: Homogenní operátorské prostředí pro systémy GEUTEBRÜCK Uživatelsky definovatelné prohlížeče pro jednotlivé operace Automatizované zpracování poplachů zvyšuje bezpečnost, protože operátor se může naplno věnovat alarmu a ne uživatelskému prostředí Účinné prověřování událostí s inteligentními vyhledávacími nástroji a export odolný proti zmanipulování. Profesionální administrace systému s podrobnou diagnostikou GeViScope-HS+ GeViScope-IP/SE+ GeViStore-IP+ re_porter+ re_porter_sensor+ re_porter_bank+ re_porter_ip/se+ = obsaženo = volitelně = není dostupné 37

38 Příklad: Zobrazení více DVR - možnost připojení neomezeného množství DVR/NVR současně Zobrazení živého snímku i záznamu - přehledně a ve stejný čas např. při alarmu první snímek, smyčka a živý Jednoduchý vzhled prohlížečů - pro vytváření specifického vzhledu při poplachu atd. Zobrazení časové osy - pro jednoduchou manipulaci se záznamem pomocí myši Skupiny kamer nezávisle na serverech - skupiny kamer mohou být řazeny podle logického schématu a ne podle DVR Časová synchronizace - synchronizované zobrazení několika kamer z několika serverů nezávisle na snímkové rychlosti Zvuk synchronizován se rty - to znamená, že audio a video jsou plně synchronní Uživatelská tlačítka - na ovládání systémových funkcí, např. aktivace/deaktivace detektoru pohybu Telemetrické ovládání - na ovládání otočných PTZ a speed dome kamer pomocí vaší myši. Jednoduše a intuitivně Audio back channel - pro přenos audia zpět k monitorovanému objektu, např. odstrašení narušitele hlasovými povely MOS a Cutlist funkce - Inteligentní vyhledávací nástroj dovoluje nalezení potřebných záznamů jedním klikem Informace o serveru - poskytují všechny potřebné informace o stavu ringů, výkonu a stavu serveru Pro více informací o dané funkci najděte prosím konkrétní list FAKTA 38 Překlad - SICURIT CS, spol. s r.o., 2011

39 Competence in Video Security Rozhranní člověk vs. stroj - jeden za všechny, všichni za jednoho!! Situace: Dnešní CCTV systémy jsou často směsí analogových a digitálních komponentů. Analogové matice, digitální rekordéry, digitální přenosy, analogové kamery, atd. všechno je součástí jednoho systému, který se mění z analogového na IP, ale přeměna není ještě dokončena. Operátoři mohou být dost zmatení, pokud je rozhranní příliš složité. Zmatený operátor představuje bezpečnostní riziko. Proto musí být operátorský provoz naprosto jednoduchý a nezávislý na použité technologii. Řešení: Systémy GEUTEBRÜCK poskytují tři různé typy ovládání: Speciální ovládací klávesnice poskytuje plnou kontrolu živého prohlížení; zobrazení kamer, ovládání PTZ kamer a zpráva poplachů. Grafické mapové rozhranní dovoluje plně funkční a intuitivní ovládání včetně vizuální zpětné vazby na všechny operace stejně jako stavy systému - všechno uživatelské nastavitelné. Digitální ovládání systému včetně množství funkcí pro zpracování poplachu, systémové operace a prohlížení událostí. Všechny operace a příkazy jsou jednotné a nezávislé na struktuře systému - od analogových přes hybridní po plně IP systémy. Plná kontrola nad systémem i v kritických situacích. Výhody: Jednotné operátorské prostředí zvyšuje provozní a bezpečnostní spolehlivost. Můžete si zvolit jakoukoliv kombinaci těchto čtyř technologií. Speciální ovládací klávesnice. Grafická mapová nástavba. Jednotné digitální rozhranní pro plnou kontrolu systému, intuitivní zpracování poplachů a zpracování událostí. Digital (GSCView) Mapa (MultiMap) Systémová konzola Pilot Klávesnice (MBeg/GCT) GeViScope-HS+ GeViScope-IP/SE+ GeViStore-IP+ re_porter+ re_porter_sensor+ re_porter_bank+ re_porter_ip/se+ = obsaženo = volitelně = není dostupné 39

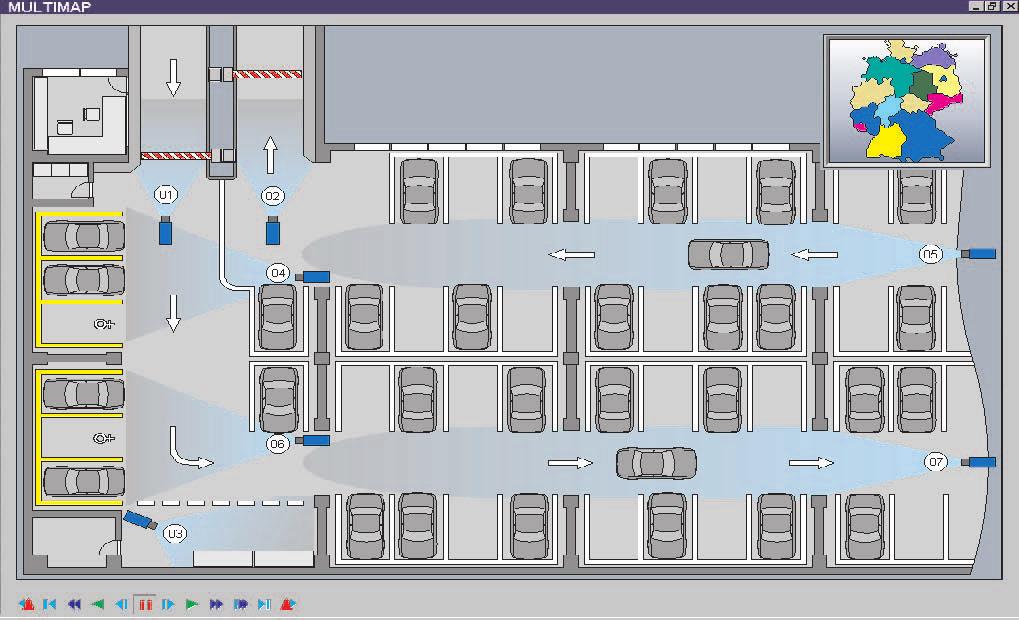

40 Příklad: Systémová konzola PILOT Operatorská klávesnice MBeg/GCT-3X-LAN Mapová nádstavba MuliMap Digitalní systémové uživatelské rozhranní GSCView 40 Překlad - SICURIT CS, spol. s r.o., 2011

41 Competence in Video Security ICD - Intelligent Compression Dynamics (inteligentní dyn. komprese) - Sledujte co se děje! Nic víc, nic míň! Situace: Mnoho dnešních video dohlížecích systémů monitoruje v převážné době místa, které jsou většinu času bez pohybu. Běžné CCTV systémy přenášejí a ukládají po většinu času kvalitní video snímky z důvodu zamezení ztráty jakéhokoliv detailu, ale: Obrázky bez pohybu obsahují pro uživatele nedůležité informace. Pouze snímky a sekvence s pohybem jsou ve většině aplikací důležité. Řešení: Intelligent Compression Dynamics (ICD - inteligentní dynamické přizpůsobení komprese) zpracovává scény bez pohybu v nízké kvalitě a rozlišení šetří datový tok a záznamovou kapacitu, umožňuje uživateli ověřit, že nebyl ve scéně opravdu žádný pohyb. Při pohybu bude funkce ICD přepínat v reálném čase (do 40 ms) na definované rozlišení a kvalitu, ponechá všechny důležité informace v maximální kvalitě. Výhody: Sledujete co se děje - nic víc, nic míň Snižuje zatížení datového toku Šetří záznamovou kapacitu Všechna potřebná obrazová data jsou zachována v maximální možné kvalitě. GeViScope-HS+ GeViScope-IP/SE+ GeViStore-IP+ re_porter+ re_porter_sensor+ re_porter_bank+ re_porter_ip/se+ = obsaženo = volitelně = není dostupné 41

42 Příklad: Scéna níže generuje 130 KBit/s (real time stream) bez pohybu (levý obrázek), a 2 MBit/s během pohybu (pravý obrázek). Snímek bez pohybu: QCIF, kvalita 20%, 25 fps Snímek s pohybem: 2CIF, kvalita 91%, 25 fps Tahle funkce šetří až 95% datového toku a záznamové kapacity v porovnání se systémem bez ICD. Zobrazuje stále všechny detaily potřebných obrazových informací. 42 Překlad - SICURIT CS, spol. s r.o., 2011

43 Competence in Video Security Inovace kombinovaná kontinuitou a stabilitou pro ochranu investic Situace: Počet novinek se v oblasti bezpečnostních systémů v posledních letech stále zvyšuje. Zvláště potom v oblasti videodetekčních systémů je nárůst rapidní bez výhledu konce. Denně slýcháme zprávy o ještě lepších kompresních metodách, ještě inteligentnějších videoanalyzách, ještě vyšším rozlišení a ještě mnohem výkonnějších platformách. Jak si pak můžeme být jisti, že jsme provedli to správné investiční rozhodnutí? Mělo by být optimalizované z hlediska ceny, z funkčního hlediska, rozšiřovatelné a inovovatelné a hlavně kompatibilní s budoucími technologiemi. Řešení: GEUTEBRÜCK je specialista v oblasti videobezpečnostních systémů již téměř 40 let. Domníváme se, že naši zákazníci jsou pro nás především dlouhodobí partneři a ne pouze kupující. Tvrdě pracujeme na tom, aby: Naše produktové generace byly mezi sebou plně kompatibilní. Naše hardwarové platformy již dnes podporují funkce, které budou dostupné v budoucnosti Naše řešení jsou modulární, flexibilní a rozšiřovatelné. Naše servisní strategie garantuje dostupnost funkčních náhradních dílů a komponent pro výměnu 5 let po ukončení produkce dané produktu. Naše otevřené rozhranní a koncepce, SDK* zdarma umožňuje snadnou možnost integrace s externími systémy. To je několik možností ochrany investic uživatelů. Bezpečnostní systémy dneška od firmy GEUTEBRÜCK jsou stále připraveny pro Vaše budoucí požadavky. Výhody pro zákazníka: Ochrana investic a ekonomický provoz bezpečnostních videodetekčních systémů Zaručená zpětná kompatibilita všech produktových generací Hardwarová platforma, která podporuje budoucí vývoj pomocí aktualizace software a upgrade systému Hardware a software je modulární, flexibilní a rozšiřovatelný Garance výměny náhradních dílů nebo funkčně kompatibilní náhrady po dobu pěti let od ukončení produkce. Snadná integrace, pomocí komplexního SDK* a celkový otevřený systém je další benefit systému, s kterým je nutno počítat * SDK = Software Development Kit (softwarový kit pro vývojáře) - pro více informací najděte konkrétní list FAKTA 43

44 44 Překlad - SICURIT CS, spol. s r.o., 2011

45 Competence in Video Security Virtuální matice Výkon analogu s flexibilitou digitálu!! Situace: Digitální CCTV matice založená na IP architektuře poskytuje vysokou flexibilitu počtu vstupů a výstupů a pozic kamer s velkou redukcí kabelových tras v porovnání s analogovou maticí. Nevýhodou těchto systémů je obvykle velká latence - čas potřebný pro konverzi mezi analogovým a digitálním signálem a zpět. To je obzvláště kritické s PTZ nebo speed dome kamerami. Ovládání, od vizuální zpětné vazby, až po odezvy telemetrických povelů může být velice pomalé a ovládání kamery prakticky tedy není možné. Centralizovaná detekce událostí, např. video analýza připojená po síti. Pokud dojde k alarmové události a poplach je generován centrálně, tak se může stát, že parametr pro změnu nastavení rozlišení nebo kvality bude mít takovou latenci, že bude již po poplachu a důležité alarmové snímky budou již ztraceny. Řešení: Digitální systémy GEUTEBRÜCK byly vyvinuty na co nejmenší latenci, jaká je možná. Dokonce i naše plně IP systémy dosahují latence menší než 120ms, takže jsou uživatelem nepostřehnutelné. Naše DSP* technologie zpracovává každý video signál v realném čase a náš optimalizovaný kompresní algoritmus MPEG4CCTV** urychluje dekompresi na reálný čas. Naše digitální matice nabízejí maximální flexibilitu díky IP technologii a snižují zpoždění, které je dáno analogovou technologii. Výhody: Vysoká flexibilita a modularita matice díky IP architektuře Zpoždění téměř tak nízké, jako u analogových matic Bezproblémové a snadné ovládání PTZ kamer s okamžitou vizuální zpětnou vazbou na telemetrické povely Okamžitá reakce na alarmový podnět včetně úpravy kvality video snímku v reálném čase. A to i s použitím centrálního zpracování poplachových událostí. GeViScope-HS+ GeViScope-IP/SE+ GeViStore-IP+ re_porter+ re_porter_sensor+ re_porter_bank+ re_porter_ip/se+ = obsaženo = volitelně = není dostupné * DSP = Digital Signal Processor - pro více informací najděte konkrétní list FAKTA ** MPEG4CCTV -pro více informací najděte konkrétní list FAKTA ( Normalní stav: většina IP systémů není optimalizována pro redukci latence) 45

46 46 Překlad - SICURIT CS, spol. s r.o., 2011

47 Competence in Video Security MOS - Motion Search a Cut List (hledání pohybu a scénář) Pro účinné hledání snímku Sledujte co se děje! Nic víc, nic míň! Situace: Naprostá většina dnešních bezpečnostních video systémů obsahuje záznamové funkce. Většina snímků je uložena pro pozdější zpracování. Tyto snímky jsou typicky použity pro dokumentaci událostí a pro účely pozdější analýzy. Většina těchto zaznamenaných snímků, jsou však, nedůležité pro uživatele, kteří potřebují pouze daný konkrétní obrázek, který musí být filtrován z velkého množství uložených snímků. Čas a datum je zpravidla nedostatečné kritérium pro vyhledávání. Často totiž není vůbec tato informace známa nebo je znám pouze přibližný rozsah v řádu několika minut, hodin nebo třeba i několika dnů. Roztřídit potom tyto data může být velice náročné. Důležité detaily se často ztratí. Řešení: Hledání pohybu (MOS) v záznamu je spojeno s automatickou generací scénáře (seznamu) pohybových událostí. Automaticky hledá v záznamu vysokou rychlostí, identifikuje pohyb v důležité oblasti v obraze extrémně rychle a vypíše výsledky hledání do scénáře (seznamu) událostí pro jednoduchou a přehlednou analýzu. Místo prohledávání obrovského množství obrazových dat můžete pracovat pouze s krátkými sekvencemi. Výsledkem exportu je speciální formát GBF*, který může sloužit jako důkazný materiál. Další výhoda: MOS alarm může sloužit jako detektor pohybu na živém obrazu a je uživatelsky definovatelný, takže si ho operátor může snadno kdykoliv změnit. Výhody: Časově úsporné hledání, včetně velkých obrazových databází Přehledný seznam výsledků hledání pro snadnou analýzu Snadné zálohování a export pro poskytnutí důkazného materiálu Automatický alarm ze živého obrazu a uživatelem definované oblasti. Jednoduchá definice oblasti operátorem GeViScope-HS+ GeViScope-IP/SE+ GeViStore-IP+ re_porter+ re_porter_sensor+ re_porter_bank+ re_porter_ip/se+ = obsaženo = volitelně = není dostupné * GBF = GEUTEBRÜCK Backup Format - pro více informací najděte konkrétní list FAKTA 47

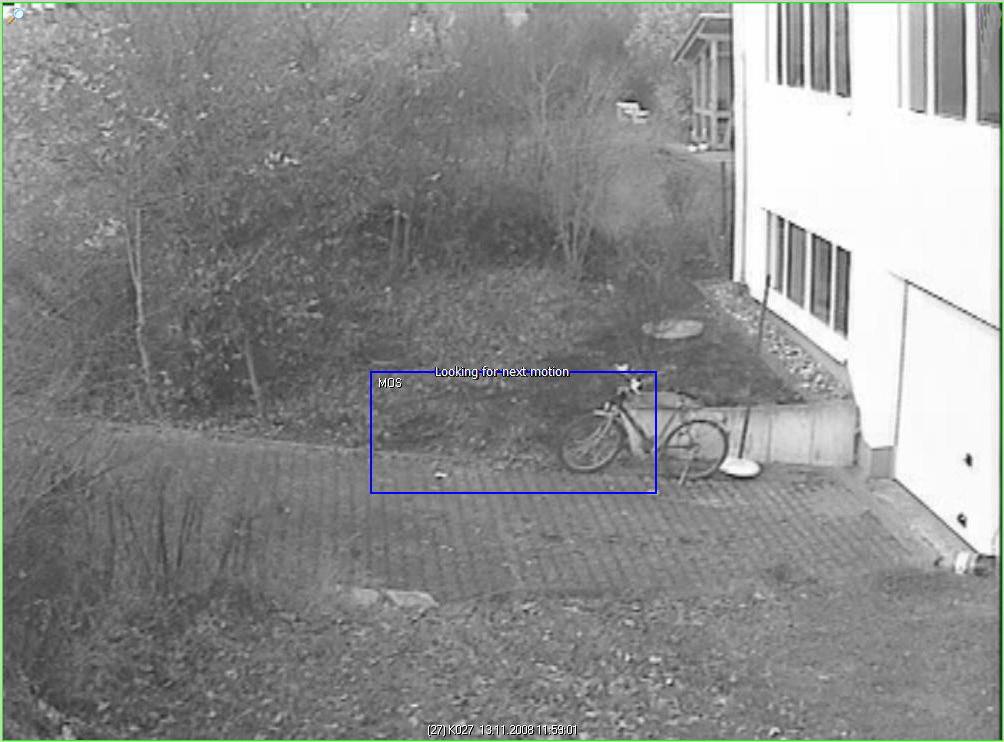

48 Příklad: Hledání pohybu v definované oblasti. MOS je aktivován. Seznam všech výsledků hledání ve scénáři - snadná analýza událostí 48 Překlad - SICURIT CS, spol. s r.o., 2011

49 Competence in Video Security - komprese optimalizovaná pro CCTV Situace: Digitální záznam obrazu a jeho přenos po síti jsou dnes základní požadavky kladené na CCTV systém. Digitální stream je nezbytné komprimovat, protože bez komprese by zabíral neúměrnou šířku přenosového pásma a také kapacitu datového úložiště. Použitá komprese však neovlivňuje jen provoz na síti a záznamovou kapacitu, ale významně se podílí na celkovém výkonu systému. Standardní metody komprese, které jsou obvyklé v multimediálním světě (MPEG4 nebo H.264) jsou určeny pro přenos jednoho streamu. CCTV enkodéry však požadují: zpracování více audio a video kanálů současně a práci v reálném čase bez znatelného zpoždění. Řešení: Geutebrück vyvinul algoritmus komprese založený na standardu MPEG4, který je ale optimalizován pro specifické požadavky CCTV. Nazývá se a poskytuje: Trvale perfektní kvalitu obrazu, nezávislou na množství detailů ve sledované scéně, díky VBR* a VGL* Zpoždění pod 120ms, což je nejméně ze všech dnes známých kompresí Zobrazení v reálném čase i při více obrazech na monitoru PC Plynulé přehrávání s možností společné synchronizace přehrávání několika kamer v režimu živého obrazu, zrychleného a zpomaleného přehrávání Přesné vyhledávání s nájezdem přesně na požadovaný snímek Změna kvality zaznamenávaného obrazu v reálném čase, do 40ms po aktivaci poplachu Export záznamu chráněný heslem a vodoznakem proti neoprávněné manipulaci Výhody: Excelentní obraz ve všech režimech Minimální zpoždění umožňující manuální ovládání telemetrie Spolehlivé zpracování více streamů současně, v reálném čase s vysokou kvalitou obrazu. Nízké objemy přenášených dat snižují náklady na infrastrukturu a datová úložiště Exportovaný záznam je chráněn proti manipulaci heslem a kompletně kryptovaný GeViScope-HS+ GeViScope-IP/SE+ GeViStore-IP+ re_porter+ re_porter_sensor+ re_porter_bank+ re_porter_ip/se+ = obsaženo = volitelně = není dostupné 49

50 Porovnání metod komprese: Vždy konstantní kvalita snímku M-JPEG ano MPEG4CCTV od firmy GEUTEBRÜCK ano MPEG4/ASP (advanced simple profile) ne, nižší (CBR)* MPEG4/SP (simple profile) ne, nižší (CBR)* H.264 MPEG4/AVC (Advanced Video Coding) ne, nižší (CBR)* Rychlost odezvy na ruční telemetrii vynikající vynikající špatná střední špatná Typická šířka pásma při DVD kvalitě Kvalita přehrávání zpět, zrychleně, zpomaleně Přesnost vyhledávání vysoká 10 MBit/s vynikající plynule vynikající každý snímek je označen střední 2-3 MBit/s (2CIF) 4-6 MBit/s (4CIF) vynikající plynule vynikající každý snímek je označen nízká MBit/s (4CIF) špatná obraz skáče nízká pouze sekvence nelze dosáhnout DVD kvality, jinak 4-6 MBit/s špatná obraz skáče nízká pouze sekvence nízká 1-2 MBit/s (4CIF) špatná obraz skáče nízká pouze sekvence * VBR = Variable Bit rate, proměnný datový tok, pro více informací najděte konkrétní list FAKTA * VGL = Dynamic GOP (group of pictures) Length - dynamická délka GOP, pro více informací najděte konkrétní list FAKTA * CBR = Constant Bit Rate, konstantní datový tok 50 Překlad - SICURIT CS, spol. s r.o., 2011

51 Competence in Video Security Analogový, hybridní nebo čistě IP? Omnibrid - pro CCTV systémy bez hranic! Situace: Pokud provádíte investici do nového nebo rozšíření starého CCTV systému, stojíte před technologickou otázkou. Osvědčený analogový systém? Kritici říkají, že se jedná o zastaralou technologii a v budoucnu budete muset investovat do nového systému - Čistě IP řešení je budoucnost. Jít cestou kompletního ryzího síťového řešení? Jiní kritici zase preferují analogové kamery před síťovými, protože IP kamery nejsou tak kvalitní jako analogové. Kromě toho, je třeba vyměnit kompletně kabeláž a čistě IP systém stále ještě není zcela pevně uchycen na trhu. Hybridní systém? Ale jiní říkají: Ani jedno ani druhé. Kompromis s nevýhodami z obou stran. Co by mohlo být nejlepší: zůstat u ověřené analogové technologie, jít cestou ryze IP nebo se shodnout na hybridní? Řešení: GEUTEBRÜCK chrání uživatele od tohoto rozhodnutí, protože naše technologie podporuje bezproblémovou integraci a přechod z analogového řešení přes hybrid až po čistě IP řešení, takže jedinou otázku co budete muset řešit je, jakou obrazovou informaci má systém poskytovat? Implementovali jsme řešení které splňuje uživatelské potřeby s technologií, která je nejvhodnější, která nabízí bezproblémovou integraci a přechod z analogového přes hybridní na IP, se společným uživatelským rozhranním pro ostrahu, operátory a administrátory, nezávisle na použité technologii. Takže nakonec, jediné s čím musíte počítat je to, co potřebuje zákazník a ne to, jakou zvolíte technologii. Výhody: Naše systémy poskytují hladký přechod technologie a dovolují každému vytvářet bezpečné systémy s ochranou investic. Naše systémy splňují přesně požadavky uživatele bez ohledu na volbu technologie. Systém je přítomen jak pro uživatele, tak pro administrátory ve stejném vzhledu a rozhranní poskytuje vynikající funkčnost s ohledem na bezpečnost. GeViScope-HS+ GeViScope-IP/SE+ GeViStore-IP+ re_porter+ re_porter_sensor+ re_porter_bank+ re_porter_ip/se+ = obsaženo = volitelně = není dostupné 51

52 52 Překlad - SICURIT CS, spol. s r.o., 2011

53 Competence in Video Security Privátní zóny umožní prohlížet jen to, co je povoleno Perfektní ochrana soukromí pro vysokou úroveň zabezpečení Situace: Manipulace s privátními daty je v bezpečnostních aplikacích kritická. Jestliže kamera, kterou sledujeme střežený prostor, má výhled i například na okna ložnice nebo vchod do koupelny, je třeba situaci řešit. Zakrýt část scény mechaniky je obtížné a řešit situaci použitím více kamer, které se privátní části vyhnou, aniž by ztratily přehled o sledovaném prostoru je nákladné. Mimo to, některé části je třeba maskovat jen v pracovní době, mimo ni naopak sledovat. Řešení: Geutebrück používá DSP procesor* pro privátní maskování zón na každém kanálu. Zóny lze libovolně zapínat a vypínat v závislosti na časovém plánu, režimu živého přenosu nebo přehrávání záznamu, přístupových právech. Přepínání probíhá zcela automaticky v závislosti na zadaných parametrech. Maskování slouží pro maximální bezpečnost a nejvyšší úroveň ochrany soukromí. Výhody: Účinné splnění požadavku na ochranu soukromí. Možnost časového plánování pro vytvoření závislosti například na pracovní době. Možnost aktivovat maskování i v závislosti na uživatelských právech a skupinách. GeViScope-HS+ GeViScope-IP/SE+ GeViStore-IP+ re_porter+ re_porter_sensor+ re_porter_bank+ re_porter_ip/se+ = obsaženo = volitelně = není dostupné 53

54 Příklad: Scéna obsahuje zóny, které během pracovní doby není povoleno sledovat. Scéna po zamaskování zón. Noční scéna po pracovníí době. * DSP (Digital Signal Processor) technologie - pro více informací najděte konkrétní list FAKTA 54 Překlad - SICURIT CS, spol. s r.o., 2011

55 Competence in Video Security RONI Region of Non-Interest (zóna nezájmu) Sledujte co se děje! Nic víc, nic míň! Situace: CCTV kamery obvykle pokrývají ve svém zorném poli velké plochy. Takový obraz pak obsahuje z hlediska bezpečnosti důležité i nepodstatné informace. Jestliže se zpracovává obraz kompletně (tj. včetně z bezpečnostního hlediska nepodstatných informací), vede to k plýtvání výpočetním výkonem, plýtvání šířkou přenosového pásma navyšování kapacity a tím i ceny datového úložiště aniž by to uživateli něco přineslo. Řešení: Geutebrück umožňuje na ploše obrazu definovat zónu nezájmu, což značně zredukuje množství nepodstatných informací v obraze. Obraz ze zóny nezájmu je zpracován s menším rozlišením a větším stupňem komprese v porovnání s ostatními částmi obrazu. Systém automaticky adaptuje parametry komprese všech částí obrazu na podkladě definovaných pravidel, aby výsledná kvalita odpovídala typu události (např. poplachu). Změny probíhají v reálném čase, do 40ms. Nikdy nedojde ke ztrátě podstatných informací. Výhody: Jednotný systém nastavování usnadňuje programování a zvyšuje bezpečnost. Systém lze libovolně individuálně nastavit přesně na míru požadavků zákazníka. Oparátor má situaci vždy pod kontrolou i v kritických situacích. GeViScope-HS+ GeViScope-IP/SE+ GeViStore-IP+ re_porter+ re_porter_sensor+ re_porter_bank+ re_porter_ip/se+ = obsaženo = volitelně = není dostupné 55

56 Příklad: Se šířkou pásma 2.0 Mbit/s je snímek nahoře příliš velký. Z hlediska monitorování provozu na silnici není horní část obrazu tak podstatná, proto na ni lze aplikovat RONI, čímž se sníží šířka pásma na 1.1 Mbit/s aniž by došlo ke ztrátě podstatných informací. 56 Překlad - SICURIT CS, spol. s r.o., 2011

57 Competence in Video Security Otevřené rozhraní a SDK pro integraci do systémů třetích stran Situace: Systémová integrace se stala na poli bezpečnostních systémů velmi žádanou. Existence rozhraní pro integraci do systémů třetích stran je dnes součástí komplexního řešení bezpečnostního systému, který inteligentně propojuje všechny jeho podsložky a tím přináší značný uživatelský komfort. Lépe splňuje potřeby uživatele Je snadnější na obsluhu i správu. Všechny potřebné informace jsou k dispozici rychle a srozumitelně, což je podstatné hlavně v kritických situacích. Umožňuje operátorům soustředit se na kritickou situaci bez přemýšlení o technologii. Vyladěný systém zvyšuje úroveň zabezpečení. Navzdory těmto skutečnostem mnoho CCTV výrobců vnímá integraci jako nutné zlo. Klienti to požadují, ale výrobcům z toho neplyne žádný měřitelný zisk. Řešení: Ani Geutebrück neinkasuje z rozhraní žádné přímé příjmy. Je však zřejmé, že otevřené rozhraní přináší další přidané hodnoty a vede ke spokojenosti zákazníků a tím pádem i výrobce samotného. Proto Geutebrück investuje čas a peníze do vývoje SDK (Software Development Kit). SDK je k dispozici zdarma. SDK je k dispozici pro všechny produkty, minulé, současné i budoucí Tým vývojářů je k dispozici pro pomoc při integraci od plánů až po finální testy SDK obsahuje: Veškeré řídící funkce Kompletní dokumentaci, Vzorové projekty, Virtuální zařízení pro vývojáře bez hardwaru Váhody: SDK umožní vytěžit ze zařízení maximum a zrychlit návratnost jejich investice. SDK umožňuje integrování CCTV i ostatních zabezpečovacích systémů a tím zvyšuje bezpečnost, flexibilitu a vyladění systému bez dalších nepředvídaných nákladů. Snadnější obsluha zlepšuje řízení událostí a poplachů při kritických situacích. GeViScope-HS+ GeViScope-IP/SE+ GeViStore-IP+ re_porter+ re_porter_sensor+ re_porter_bank+ re_porter_ip/se+ = obsaženo = volitelně = není dostupné 57

58 Příklad: SDK rozhranní pro... GeViScope DBI (Rozhraní pro server a databázi) PLC (Komplexní notifikace, akce a zpracování událostí) TACI (Rozhraní pro příkazy přes Telnet), nezávislé na operačním systému MediaPlayer (Rozhraní pro server a databázi s dekompresorem mediakanálů GscStreamer (rozhraní media kanálů), nezávislé na operačním systému Decompressor Media plugin (pro server GeViScope ) Backup (zálohování) GscView data filter plugins GscView data presentation plugin GeViSoft GETAS (GEUTEBRÜCK Telnet Action Server), Telnet rozhranní GeViAPI (Rozhraní pro server a databázi) PLC (Komplexní zpracování událostí) MultiScope III DBI (Rozhraní pro server a databázi) DCI (Decompressor) MRI (Vzdálené rozhraní pro MultiView) MultiView zásuvný modul datový filtr Podporované platformy SDKs cje založen na knihovnách WIN32 DLLs Komunikace přes TCP/IP Embarcadero RAD Studio 2009 Borland C++ Builder 6 Borland Delphi 7 Borland Delphi 2005 Microsoft VS 2005 C++, MFC Microsoft VS 2005 C++, CLI Microsoft VS 2008 C++, MFC Microsoft.NET ActiveX Control 58 Překlad - SICURIT CS, spol. s r.o., 2011

59 Competence in Video Security Informace o vytížení systému a přenosu snímků Přehledný nástroj pro systémové administrátory Situace: Datový tok a kapacita záznamu jsou zásadní pro dnešní videobezpečnostní systémy. K perfektnímu odladění systému potřebují systémový administrátoři přehledný a výkonný nástroj pro optimalizaci a přehled všech parametrů systému. Řešení: Systémy GEUTEBRÜCK poskytují přehledné informace o datovém toku pro prohlížení naprosto přesně a v reálném čase pro každou stanici, využití kapacity pro databázi na každé DVR / NVR pro každý ring a archivační úroveň, systémových výstrahách pro upozornění překročení předdefinovaných limitů záznamu. Výhody: Tyto realtime informace umožňují snadný a vyčerpávající přehled o systému a umožňují správcům dokonalé vyladění infrastruktury systému přesně podle požadavků uživatele a tím maximalizují účinnost, dostupnost a spolehlivost celého systému. Automatický monitoring záznamového prostoru zbavuje správce této rutinní úlohy a výstrahy ho okamžitě upozorňují, že je dosaženo kritické úrovně a je třeba provést změny v systému. GeViScope-HS+ GeViScope-IP/SE+ GeViStore-IP+ re_porter+ re_porter_sensor+ re_porter_bank+ re_porter_ip/se+ = obsaženo = volitelně = není dostupné 59

60 Příklad: Server-Info Statistika ringu Informace o výkonu Informace o snímcích 60 Překlad - SICURIT CS, spol. s r.o., 2011
