1 SD50-52 Systémy stropních podhledů Podhledy a obklady stropu bez požární odolnosti Samostatné stropní podhledy s požární odolností

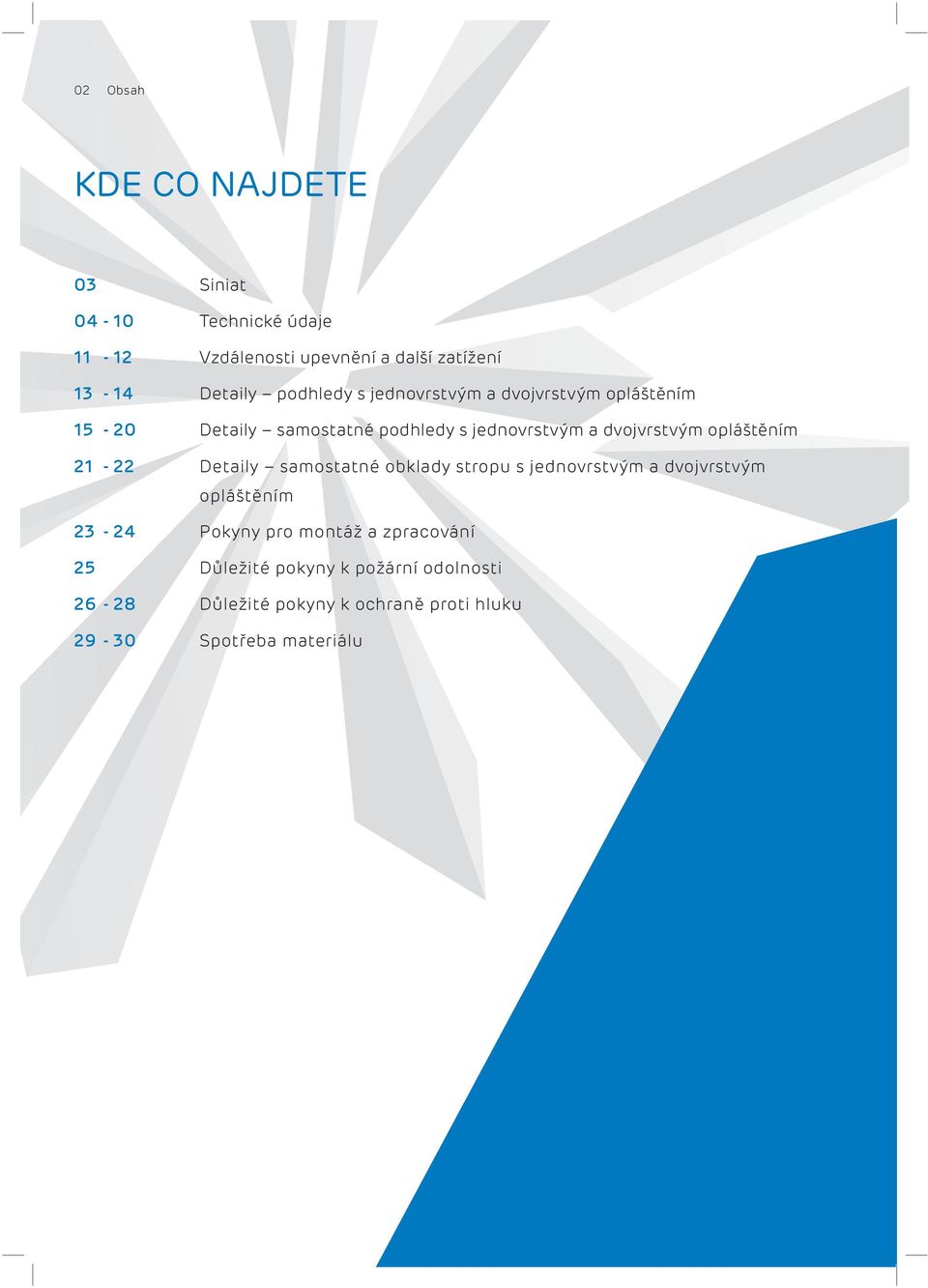

2 02 Obsah KDE CO NAJDETE 03 Siniat Technické údaje Vzdálenosti upevnění a další zatížení Detaily podhledy s jednovrstvým a dvojvrstvým opláštěním Detaily samostatné podhledy s jednovrstvým a dvojvrstvým opláštěním Detaily samostatné obklady stropu s jednovrstvým a dvojvrstvým opláštěním Pokyny pro montáž a zpracování 25 Důležité pokyny k požární odolnosti Důležité pokyny k ochraně proti hluku Spotřeba materiálu

3 Siniat 03 INOVATIVNÍ ŘEŠENÍ PRODUKTŮ A SYSTÉMŮ SINIAT SINIAT JE NEJMLADŠÍ DCEŘINOU SPOLEČNOSTÍ SKUPINY ETEX, PŘEDNÍ BELGICKÉ PRŮMYSLOVÉ SKUPINY S CELOSVĚTOVOU PŮSOBNOSTÍ A NEJMODERNĚJŠÍM TECHNICKÝM VÝVOJOVÝM CENTREM. MÁME ROZSÁHLÉ KNOW-HOW A MNOHALETÉ ZKUŠENOSTI V OBLASTI SUCHÉ VÝSTAVBY. Siniat Dimenze suché výstavby Známe situaci na trhu a víme, co chtějí realizační firmy, architekti a projektanti, obchodníci se stavebninami a stavebníci. Důvěrně známe každodenní problémy na stavbě a jsme si vědomi velké odpovědnosti za bezpečné, vysoce kvalitní a udržitelné stavby! Chceme spolu s Vámi vytvářet novou dimenzi suché výstavby. Se sádrokartonovými deskami a dalšími výrobky suché výstavby Siniat lze realizovat obytné prostory orientované na budoucnost. Ať se jedná o požární bezpečnost, odolnost proti vlhkosti, zvukovou nebo tepelnou izolaci, naše výrobky jednoznačně a jasně ztělesňují požadované stavebně-fyzikální a technické vlastnosti. Jsou základními prvky našich kvalitních a ekonomických systémových řešení. Výrobky a systémy Siniat garantují splnění požadavků stavby. Systémy stropních podhledů SD50-52 Zavěšené podhledy a obklady stropů Siniat umožňují dosáhnout požární odolnosti až EI 120. Se systémy stropních podhledů Siniat mohou být splněny požadavky na požární odolnost zdola i shora. Samostatné podhledy SD51 jsou zavěšené systémy, které samy o sobě splňují požadovanou požární odolnost. Používají se zvláště v případech, kdy nosná konstrukce stropu popř. střechy nemůže být uvažována z požárně technického hlediska. Samostatné obklady stropů SD52 jsou přímo upevněné systémy. Druhy desek podle ČSN EN 520 / ČSN EN a podle DIN Pro sádrokartonové desky platí od května 2005 výrobková norma ČSN EN 520. Tato evropská norma změnila dřívější označení podle DIN , které se běžně používalo i v ČR. Nyní je označení druhu desek tvořeno písmeny, označujícími jednotlivé vlastnosti. Druh A: Standardní sádrokartonová deska, Druh D: Sádrokartonová deska s kontrolovanou objemovou hmotností, Druh F: Sádrokartonová deska se zvýšenou pevností jádra při vysokých teplotách, Druh H: Sádrokartonová deska se sníženou absorpcí vody (H1, H2 a H3), Druh I: Sádrokartonová deska se zvýšenou tvrdostí povrchu, Druh P: Sádrokartonová podkladová deska pro omítku, Druh R: Sádrokartonová deska se zvýšenou pevností, Druh E: Sádrokartonová deska pro vnější opláštění. Označení podle DIN zůstalo v Německu zachováno ve zbytkové normě DIN 18180: Sádrokartonové desky Druhy a požadavky, která má národní platnost. Upravené výrobky ze sádrokartonových desek podle ČSN EN 14190: LaCombi LaCoustic LaPlura podlahový element LaWall SÁDROKARTONOVÉ DESKY SINIAT OZNAČENÍ ČSN EN 520 DIN LaGyp A GKB H2 GKBI LaFlamm DF GKF DFH2 GKFI LaFire DF GKF LaMassiv DF GKF DFH2 GKFI LaHydro GM-FH1I 1) GKFI LaLegra A GKB H2 GKBI LaSound D GKB DF GKF DFH2 GKFI LaCompact A GKB DF GKF DFH2 GKFI LaShop A GKB H2 GKBI DF GKF DFH2 GKFI LaDeko A GKB DF GKF LaCoustic D GKB LaCurve D AbZ Z LaPlura Classic DEFH1IR GKFI LaPluradeko DEFH1IR GKFI LaPlura Ausbauplatte DFH1IR GKFI LaPlura Podlah. deska DFH1IR GKFI LaPlura Podlahový díl LaWall GKF Poznámka: 1) Označení podle ČSN EN

4 04 Technické údaje SYSTÉMY STROPNÍCH PODHLEDŮ BEZ POŽÁRNÍ ODOLNOSTI SD50 Systémy stropních podhledů SD50 bez požární odolnosti OZNAČENÍ KONSTRUKCE TLOUŠŤKA DESEK DRUH DESEK PLOŠNÁ HMOTNOST 2) MAXIMÁLNÍ VZDÁLENOSTI PRVKŮ SPODNÍ KONSTRUKCE NOSNÉ PROFILY PŘI UPEVNĚNÍ DESEK ZÁKLADNÍ PROFILY ZÁVĚSY / BODY UPEVNĚNÍ mm SINIAT DIN ČSN EN 520 OZNAČENÍ DRUHU OBSAHUJE 3) ca. kg/m 2 PODÉLNĚ mm PŘÍČNĚ mm mm mm KOVOVÁ SPODNÍ KONSTRUKCE ZAVĚŠENÁ, ZÁKLADNÍ A NOSNÉ PROFILY CD 27+27/10/ x 10 LaPlura GKFI DEFH1IR 12, CD 27+27/12,5/1-12,5 1 x 12,5 LaGyp/LaSound GKB/GKBI A / H2 / D 10,5 12, CD 27+27/25/2-12,5 2 x 12,5 LaGyp/LaSound GKB/GKBI A / H2 / D 19,5 23, CD 27+27/20/ x 20 LaMassiv GKF/GKFI DF 18, CD 27+27/25/ x 25 LaMassiv GKF/GKFI DF 22, CD 27+27/25/ x 25 LaLegra GKB/GKBI A / H2 / D 19, KOVOVÁ SPODNÍ KONSTRUKCE PŘÍMO UPEVNĚNÁ (HUT PROFILY, PŘÍMÉ ZÁVĚSY, JEZDEC PROFILU, STAVITELNÉ PŘÍMÉ ZÁVĚSY) CD 27/10/ x 10 LaPlura GKFI DEFH1IR CD 27/12,5/1-12,5 1 x 12,5 LaGyp/LaSound GKB/GKBI A / H2 / D CD 27/18/ x 18 LaGyp GKB/GKBI A / H2 / D CD 27/25/2-12,5 2 x 12,5 LaGyp/LaSound GKB/GKBI A / H2 / D 18,5 22, CD 27/20/ x 20 LaMassiv GKF/GKFI DF 17, CD 27/25/ x 25 LaMassiv GKF/GKFI DF 21, CD 27/25/ x 25 LaLegra GKB/GKBI A / H2 / D 18, Vzdálenosti prvků spodní konstrukce strop. podhledů bez pož. odolnosti podle DIN TŘÍDA ZATÍŽENÍ CD-PROFILY / DŘEVĚNÉ LATĚ MAXIMÁLNÍ VZDÁLENOSTI PRVKŮ SPODNÍ KONSTRUKCE NOSNÉ PROFILY PŘI UPEVNĚNÍ DESEK PODÉLNĚ mm NOSNÉ PROFILY PŘI PŘÍČNÉM UPEVNĚNÍ DESEK TL. 12,5-15/ 18 mm ZÁKLADNÍ PROFILY mm ZÁVĚSY / BODY UPEVNĚNÍ mm KOVOVÁ SPODNÍ KONSTRUKCE ZÁKLADNÍ A NOSNÉ PRO- FILY CD 60/ ,15 kn/m 2 CD / > 0,15 kn/m 2 0,30 kn/m 2 CD / > 0,30 kn/m 2 0,50 kn/m 2 CD / DŘEVĚNÁ SPODNÍ KONSTRUKCE PŘÍMO UPEVNĚNÁ 1) b/h (mm) 0,15 kn/m 2 48 / / / / / / > 0,15 kn/m 2 0,30 kn/m 2 48 / / / / / / > 0,30 kn/m 2 0,50 kn/m 2 48 / / / / / / Poznámka: 1) Dřevěná spodní konstrukce z rostlého dřeva minimálně třídy S10 (MS10) podle ČSN EN ) Plošná hmotnost minimální maximální pro možné druhy desek. 3) Značením DF se rozumí, že označení ČSN EN 520 může obsahovat vedle nutných písmen D a F i další písmena v různých kombinacích a pořadí. Značením A / H2 / D se rozumí značeni: samotné A nebo H2 nebo D.

5 Technické údaje 05 SYSTÉMY STROPNÍCH PODHLEDŮ S POŽÁRNÍ ODOLNOSTÍ SD51 Samostatné zavěšené stropní podhledy s požární odolností SD51 s kovovou spodní konstrukcí OZNAČENÍ KONSTRUKCE TLOUŠŤKA DESEK DRUH DESEK PLOŠNÁ HMOT- NOST 6) NOSNÉ PRO- FILY PŘI UPE- VNĚNÍ DESEK PŘÍČNĚ 4) ZÁKLADNÍ PROFILY ZÁVĚSY / BODY UPEVNĚ- NÍ TLOUŠŤKA / OBJEM. HMOTNOST MAXIMÁLNÍ VZDÁLENOSTI PRVKŮ IZOLACE 2)3) POŽÁRNÍ SPODNÍ KONSTRUKCE 5) ODOL- NOST PRŮ- KAZ mm DIN ČSN EN 520 OZNAČENÍ OBSAHUJE 7) ca. kg/m 2 mm mm mm mm / kg/m 3 POŽÁRNÍ ZATÍŽENÍ ZDOLA, KOVOVÁ SPODNÍ KONSTRUKCE DVOJÚROVŇOVÁ KŘÍŽOVÝ ROŠT VE DVOU ÚROVNÍCH CD /12,5/1-12,5 12,5 GKF, GKFi DF 14, / 40 EI 15 DP1 A CD /12,5/1-12,5 12,5 GKF, GKFi DF 13, / 10,5 EI 15 DP1 A CD /15/ GKF, GKFi DF 17, / 40 EI 30 DP1 A CD /15/ GKF, GKFi DF 16, / 10,5 EI 30 DP1 A CD /18/ GKF, GKFi DF / 30 EI 30 DP1 A CD /25/2-12,5 2 x 12,5 GKB, GKBi A / H2 / D 19 23, MP EI 30 DP1 A CD /25/2-12,5 2 x 12,5 GKF, GKFi DF / 40 EI 45 DP1 A CD /25/2-12,5 2 x 12,5 GKF, GKFi DF 23,5 28, / 10,5 EI 45 DP1 A CD /30/ x 15 GKF, GKFi DF / 40 EI 60 DP1 A CD /40/ x 20 GKF, GKFi DF 37,5 39, ) 60 / 40 EI 90 DP1 A CD /43/ GKF, GKFi DF ) MP EI 90 DP1 A POŽÁRNÍ ZATÍŽENÍ ZDOLA, KOVOVÁ SPODNÍ KONSTRUKCE JEDNOÚROVŇOVÁ KŘÍŽOVÝ ROŠT V JEDNÉ ÚROVNI CD 27/12,5/1-12,5 12,5 GKF, GKFi DF 14, / 40 EI 15 DP1 A CD 27/15/ GKF, GKFi DF 17, / 40 EI 30 DP1 A CD 27/18/ GKF, GKFi DF / 30 EI 30 DP1 A CD 27/25/2-12,5 2 x 12,5 GKB, GKBi A / H2 / D 19 23, MP EI 30 DP1 A CD 27/25/2-12,5 2 x 12,5 GKF, GKFi DF / 40 EI 45 DP1 A CD 27/30/ x 15 GKF, GKFi DF / 40 EI 60 DP1 A CD 27/40/ x 20 GKF, GKFi DF 37,5 39, ) 60 / 40 EI 90 DP1 A CD 27/43/ GKF, GKFi DF ) MP EI 90 DP1 A Poznámky k tabulkám na str. 5 a 6: 1) Noniový závěs s únosností 0,40 kn stanovenou podle DIN ) Izolace z minerálních vláken (skelných nebo kamenných) MW dle ČSN EN , výrobcem deklarovaná pro použití do podhledů. Izolace ze skelných vláken třída reakce na oheň A1 nebo A2 (ČSN EN ). Izolace z kamenných vláken třída reakce na oheň A1 nebo A2 (ČSN EN ). Izolace musí pokrývat celou plochu stropu. 3) MP izolaci je možno použít, není však nutná z hlediska PO. 4) Desky jsou upevněny příčně kolmo na směr nosných profilů. 5) Kromě uvedených norem DIN, se tyto konstrukce řídí také normami ČSN EN 13964:2006 Zavěšené podhledy Požadavky a metody zkoušení a ČSN EN 14195:2005 Kovové konstrukční prvky pro sádrokartonové systémy Definice, požadavky a zkušební metody. 6) Plošná hmotnost minimální maximální pro možné druhy desek a pro suchou izolaci. 7) Značením DF se rozumí, že označení ČSN EN 520 může obsahovat vedle nutných písmen D a F i další písmena v různých kombinacích a pořadí. Značením A / H2 / D se rozumí značeni: samotné A nebo H2 nebo D. 8) Pro uvedené požární odolnosti je možno použít i spodní konstrukci jednoúrovňovou, v případě zájmu kontaktujte zástupce Siniat v ČR Průkaz A: PKO /AO 204, Technický a zkušební ústav stavební Praha, s.p.

6 06 Technické údaje Samostatné zavěšené stropní podhledy s požární odolností SD51 s kovovou spodní konstrukcí OZNAČENÍ KONSTRUKCE TLOUŠŤKA DESEK DRUH DESEK PLOŠNÁ HMOT- NOST 6) NOSNÉ PRO- FILY PŘI UPE- VNĚNÍ DESEK PŘÍČNĚ 4) ZÁKLADNÍ PROFILY ZÁVĚSY / BODY UPEVNĚ- NÍ TLOUŠŤKA / OBJEM. HMOTNOST MAXIMÁLNÍ VZDÁLENOSTI PRVKŮ IZOLACE 2)3) POŽÁRNÍ SPODNÍ KONSTRUKCE 5) ODOL- NOST PRŮ- KAZ mm DIN ČSN EN 520 OZNAČENÍ OBSAHUJE 7) ca. kg/m 2 mm mm mm mm / kg/m 3 POŽÁRNÍ ZATÍŽENÍ SHORA, KOVOVÁ SPODNÍ KONSTRUKCE DVOJÚROVŇOVÁ KŘÍŽOVÝ ROŠT VE DVOU ÚROVNÍCH 8) CD /12,5/1-12,5 12,5 GKF, GKFi DF 14, ) 60 / 40 EI 15 DP1 A CD /12,5/1-12,5 12,5 GKF, GKFi DF 13, ) 100 / 10,5 EI 15 DP1 A CD /15/ GKF, GKFi DF 17 19, ) 40 / 40 EI 30 DP1 A CD /18/ GKF, GKFi DF 18, ) 40 / 30 EI 30 DP1 A CD /25/2-12,5 2 x 12,5 GKF, GKFi DF 22,5 27, ) MP EI 30 DP1 A CD /15/ GKF, GKFi DF 17, ) 60 / 40 EI 45 DP1 A CD /25/2-12,5 2 x 12,5 GKF, GKFi DF 24 29, ) 40 / 40 EI 45 DP1 A CD /25/2-12,5 2 x 12,5 GKF, GKFi DF 23, ) 100 / 10,5 EI 45 DP1 A CD /30/ x 15 GKF, GKFi DF ) 60 / 40 EI 60 DP1 A CD /40/ x 20 GKF, GKFi DF 38,5 40, ) 2 x 40 / 40 EI 90 DP1 A CD /50/ x 25 GKF, GKFi DF 47, ) 2 x 50 / 40 EI 120 DP1 A POŽÁRNÍ ZATÍŽENÍ ZDOLA I SHORA, KOVOVÁ SPODNÍ KONSTRUKCE DVOJÚROVŇOVÁ KŘÍŽOVÝ ROŠT VE DVOU ÚROVNÍCH 8) CD /12,5/1-12,5 12,5 GKF, GKFi DF 14, ) 60 / 40 EI 15 DP1 A CD /12,5/1-12,5 12,5 GKF, GKFi DF 13, ) 100 / 10,5 EI 15 DP1 A CD /15/ GKF, GKFi DF 17, ) 60 / 40 EI 30 DP1 A CD /18/ GKF, GKFi DF ) 60 / 30 EI 30 DP1 A CD /25/2-12,5 2 x 12,5 GKF, GKFi DF 22,5 27, ) MP EI 30 DP1 A CD /25/2-12,5 2 x 12,5 GKF, GKFi DF ) 60 / 40 EI 45 DP1 A CD /30/ x 15 GKF, GKFi DF ) 60 / 40 EI 60 DP1 A CD /40/ x 20 GKF, GKFi DF 38,5 40, ) 2 x 40 / 40 EI 90 DP1 A Poznámky k tabulkám na str. 7: 1) Latě b x h: 40x60 mm. 2) Noniový závěs s únosností 0,40 kn stanovenou podle DIN ) Kovové závěsy / upevnění se zkouškou únosnosti podle DIN odpovídající zatížení podhledem (např. noniový závěs, přímý závěs, noniový přímý závěs, pérový závěs). 4) Izolace z minerálních vláken (skelných nebo kamenných) MW dle ČSN EN , výrobcem deklarovaná pro použití do podhledů. Izolace ze skelných vláken třída reakce na oheň A1 nebo A2 (ČSN EN ). Izolace z kamenných vláken třída reakce na oheň A1 nebo A2 (ČSN EN ). Izolace musí pokrývat celou plochu stropu. 5) MP izolaci je možno použít, není však nutná z hlediska PO. 6) Desky jsou upevněny příčně kolmo na směr nosných profilů. 7) Kromě uvedených norem DIN, se tyto konstrukce řídí také normou ČSN EN 13964:2006 Zavěšené podhledy Požadavky a metody zkoušení. 8) Dřevěná spodní konstrukce z rostlého dřeva minimálně třídy S10 (MS10) podle ČSN EN ) Plošná hmotnost minimální maximální pro možné druhy desek a pro suchou izolaci. 10) Značením DF se rozumí, že označení ČSN EN 520 může obsahovat vedle nutných písmen D a F i další písmena v různých kombinacích a pořadí. Značením A / H2 / D se rozumí značeni: samotné A nebo H2 nebo D Průkaz B: PKO /AO 204, Technický a zkušební ústav stavební Praha, s.p.

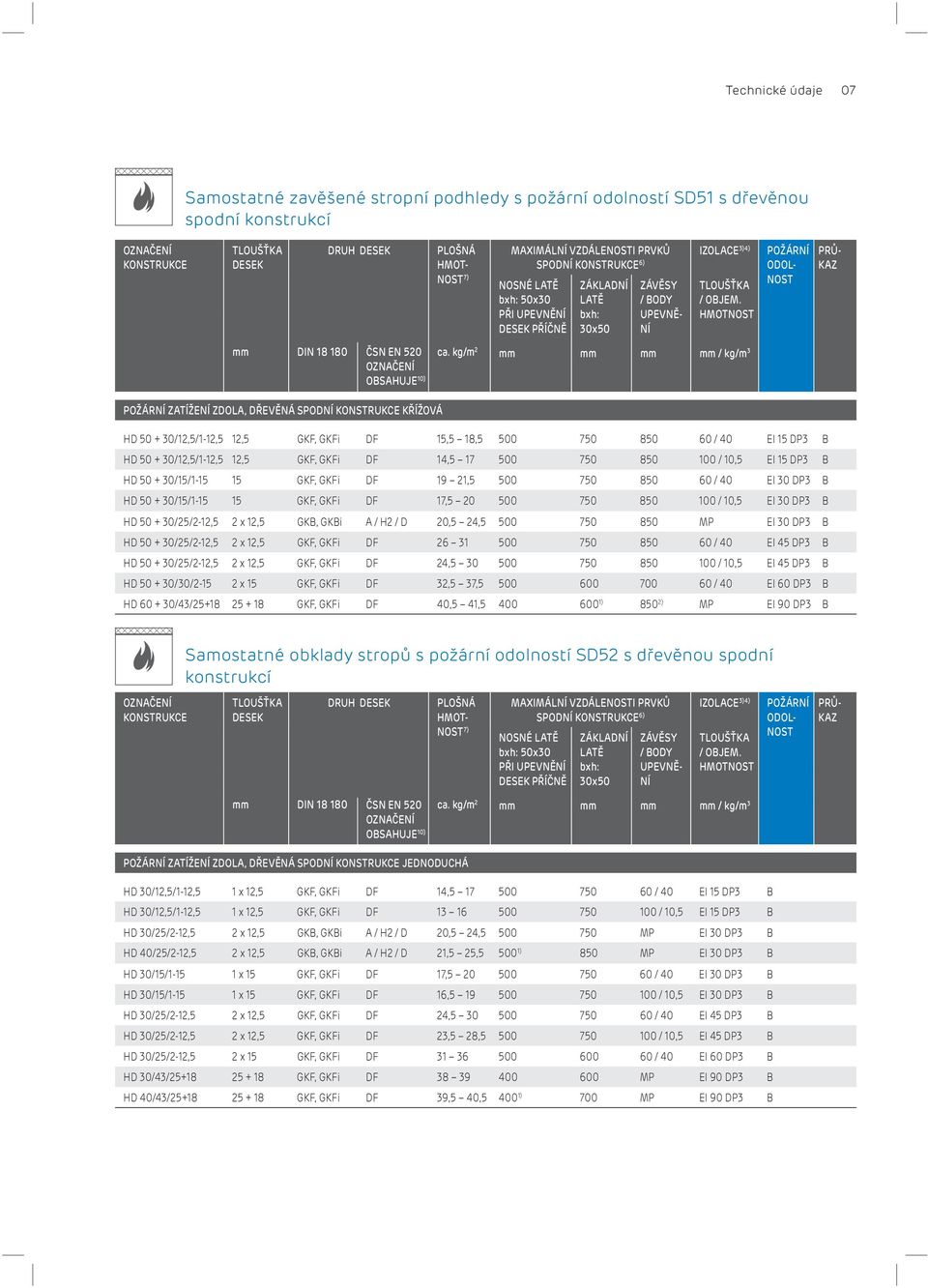

7 Technické údaje 07 Samostatné zavěšené stropní podhledy s požární odolností SD51 s dřevěnou spodní konstrukcí OZNAČENÍ KONSTRUKCE TLOUŠŤKA DESEK DRUH DESEK PLOŠNÁ HMOT- NOST 7) NOSNÉ LATĚ bxh: 50x30 PŘI UPEVNĚNÍ DESEK PŘÍČNĚ ZÁKLADNÍ LATĚ bxh: 30x50 ZÁVĚSY / BODY UPEVNĚ- NÍ TLOUŠŤKA / OBJEM. HMOTNOST MAXIMÁLNÍ VZDÁLENOSTI PRVKŮ IZOLACE 3)4) POŽÁRNÍ SPODNÍ KONSTRUKCE 6) ODOL- NOST PRŮ- KAZ mm DIN ČSN EN 520 OZNAČENÍ OBSAHUJE 10) ca. kg/m 2 mm mm mm mm / kg/m 3 POŽÁRNÍ ZATÍŽENÍ ZDOLA, DŘEVĚNÁ SPODNÍ KONSTRUKCE KŘÍŽOVÁ HD /12,5/1-12,5 12,5 GKF, GKFi DF 15,5 18, / 40 EI 15 DP3 B HD /12,5/1-12,5 12,5 GKF, GKFi DF 14, / 10,5 EI 15 DP3 B HD /15/ GKF, GKFi DF 19 21, / 40 EI 30 DP3 B HD /15/ GKF, GKFi DF 17, / 10,5 EI 30 DP3 B HD /25/2-12,5 2 x 12,5 GKB, GKBi A / H2 / D 20,5 24, MP EI 30 DP3 B HD /25/2-12,5 2 x 12,5 GKF, GKFi DF / 40 EI 45 DP3 B HD /25/2-12,5 2 x 12,5 GKF, GKFi DF 24, / 10,5 EI 45 DP3 B HD /30/ x 15 GKF, GKFi DF 32,5 37, / 40 EI 60 DP3 B HD /43/ GKF, GKFi DF 40,5 41, ) 850 2) MP EI 90 DP3 B Samostatné obklady stropů s požární odolností SD52 s dřevěnou spodní konstrukcí OZNAČENÍ KONSTRUKCE TLOUŠŤKA DESEK DRUH DESEK PLOŠNÁ HMOT- NOST 7) NOSNÉ LATĚ bxh: 50x30 PŘI UPEVNĚNÍ DESEK PŘÍČNĚ ZÁKLADNÍ LATĚ bxh: 30x50 ZÁVĚSY / BODY UPEVNĚ- NÍ TLOUŠŤKA / OBJEM. HMOTNOST MAXIMÁLNÍ VZDÁLENOSTI PRVKŮ IZOLACE 3)4) POŽÁRNÍ SPODNÍ KONSTRUKCE 6) ODOL- NOST PRŮ- KAZ mm DIN ČSN EN 520 OZNAČENÍ OBSAHUJE 10) ca. kg/m 2 mm mm mm mm / kg/m 3 POŽÁRNÍ ZATÍŽENÍ ZDOLA, DŘEVĚNÁ SPODNÍ KONSTRUKCE JEDNODUCHÁ HD 30/12,5/1-12,5 1 x 12,5 GKF, GKFi DF 14, / 40 EI 15 DP3 B HD 30/12,5/1-12,5 1 x 12,5 GKF, GKFi DF / 10,5 EI 15 DP3 B HD 30/25/2-12,5 2 x 12,5 GKB, GKBi A / H2 / D 20,5 24, MP EI 30 DP3 B HD 40/25/2-12,5 2 x 12,5 GKB, GKBi A / H2 / D 21,5 25, ) 850 MP EI 30 DP3 B HD 30/15/ x 15 GKF, GKFi DF 17, / 40 EI 30 DP3 B HD 30/15/ x 15 GKF, GKFi DF 16, / 10,5 EI 30 DP3 B HD 30/25/2-12,5 2 x 12,5 GKF, GKFi DF 24, / 40 EI 45 DP3 B HD 30/25/2-12,5 2 x 12,5 GKF, GKFi DF 23,5 28, / 10,5 EI 45 DP3 B HD 30/25/2-12,5 2 x 15 GKF, GKFi DF / 40 EI 60 DP3 B HD 30/43/ GKF, GKFi DF MP EI 90 DP3 B HD 40/43/ GKF, GKFi DF 39,5 40, ) 700 MP EI 90 DP3 B

8 08 Technické údaje Samostatné obklady stropů s požární odolností SD52 s kovovou spodní konstrukcí OZNAČENÍ KONSTRUKCE TLOUŠŤKA DESEK DRUH DESEK PLOŠNÁ HMOTNOST 5) MAXIMÁLNÍ VZDÁLENOSTI PRVKŮ IZOLACE 1)2) POŽÁRNÍ SPODNÍ KONSTRUKCE 4) ODOLNOST PRŮKAZ NOSNÉ PROFILY PŘI UPEVNĚNÍ DESEK PŘÍČNĚ 3) ZÁVĚSY / BODY UPEVNĚNÍ 3) TLOUŠŤKA / OBJEM. HMOTNOST mm DIN ČSN EN 520 OZNAČENÍ OBSAHUJE 6) ca. kg/m 2 mm mm mm / kg/m 3 POŽÁRNÍ ZATÍŽENÍ ZDOLA, KOVOVÁ SPODNÍ KONSTRUKCE JEDNODUCHÁ CD 27/12,5/1-12,5 12,5 GKF, GKFi DF 14 16, / 40 EI 15 DP1 A CD 27/12,5/1-12,5 12,5 GKF, GKFi DF 12, / 10,5 EI 15 DP1 A CD 27/15/ GKF, GKFi DF 17 19, / 40 EI 30 DP1 A CD 27/15/ GKF, GKFi DF 15, / 10,5 EI 30 DP1 A CD 27/25/2-12,5 2 x 12,5 GKB, GKBi A / H2 / D MP EI 30 DP1 A CD 27/25/2-12,5 2 x 12,5 GKF, GKFi DF 24 29, / 40 EI 45 DP1 A CD 27/25/2-12,5 2 x 12,5 GKF, GKFi DF 22, / 10,5 EI 45 DP1 A CD 27/30/ x 15 GKF, GKFi DF 30,5 35, / 40 EI 60 DP1 A CD 27/43/ GKF, GKFi DF MP EI 90 DP1 A Poznámky k tabulce: 1) Izolace z minerálních vláken (skelných nebo kamenných) MW dle ČSN EN , výrobcem deklarovaná pro použití do podhledů. Izolace ze skelných vláken třída reakce na oheň A1 nebo A2 (ČSN EN ). Izolace z kamenných vláken třída reakce na oheň A1 nebo A2 (ČSN EN ). Izolace musí pokrývat celou plochu stropu. 2) MP izolaci je možno použít, není však nutná z hlediska PO. 3) Desky jsou upevněny příčně kolmo na směr nosných profilů. 4) Kromě uvedených norem DIN, se tyto konstrukce řídí také normou ČSN EN 13964:2006 Zavěšené podhledy Požadavky a metody zkoušení a ČSN EN 14195:2005 Kovové konstrukční prvky pro sádrokartonové systémy Definice, požadavky a zkušební metody. 5) Plošná hmotnost minimální maximální pro možné druhy desek a pro suchou izolaci. 6) Značením DF se rozumí, že označení ČSN EN 520 může obsahovat vedle nutných písmen D a F i další písmena v různých kombinacích a pořadí. Značením A / H2 / D se rozumí značeni: samotné A nebo H2 nebo D Průkaz A: PKO /AO 204, Technický a zkušební ústav stavební Praha, s.p. Použití desek Siniat v systémech podhledů s požární odolností V tabulkách systémů podhledů s požární odolností jsou podle příslušných PKO uvedeny druhy desek podle DIN V následující tabulce jsou odpovídající druhy desek podle ČSN EN 520 a obchodní názvy desek Siniat, včetně vhodných tloušťek: DRUH DESEK DIN DRUH DESEK ČSN EN 520 OBCHODNÍ NÁZEV SINIAT TLOUŠŤKA [mm] 12, GKB A LaGyp GKB A LaDeko GKB D LaSound GKBI H2 LaGyp impregnovaná GKF DF LaFlamm GKF DF LaDeko DF GKF DF LaSound DF GKF DF La Massiv GKFI DFH2 LaFlamm impregnovaná GKFI DFH2 LaSound impregnovaná GKFI DFH2 La Massiv impregnovaná GKFI DEFH1IR LaPlura Classic GKFI GM-FH1I (podle ČSN EN ) LaHydro Poznámka: Při volbě desek je nutno kromě požárně-tech. pož. vzít do úvahy také odolnost proti vlhkosti (H2 popř. H1), akustické vlastnosti (D) a další charakteristiky výrobků.

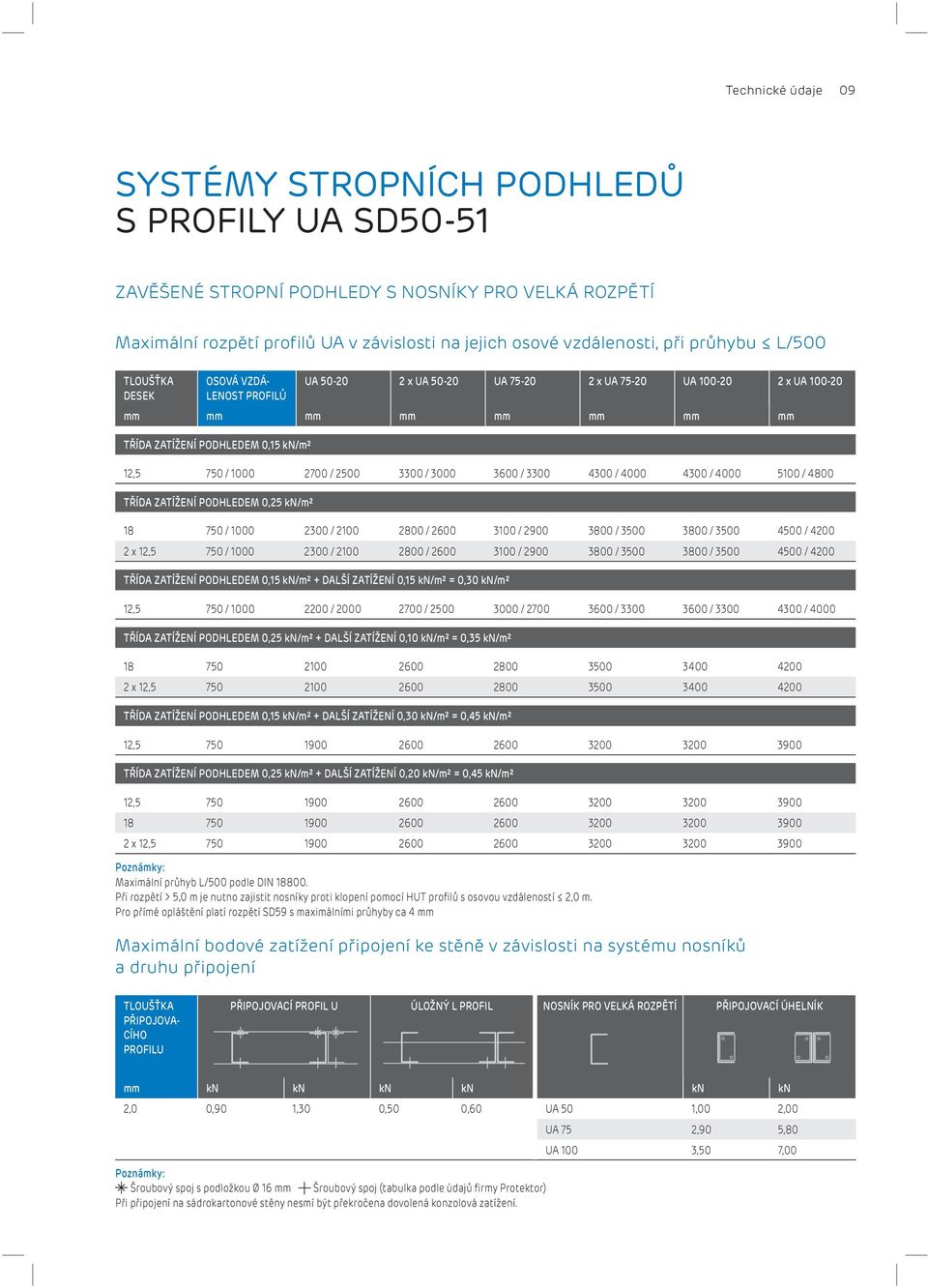

9 Technické údaje 09 SYSTÉMY STROPNÍCH PODHLEDŮ S PROFILY UA SD50-51 ZAVĚŠENÉ STROPNÍ PODHLEDY S NOSNÍKY PRO VELKÁ ROZPĚTÍ Maximální rozpětí profilů UA v závislosti na jejich osové vzdálenosti, při průhybu L/500 TLOUŠŤKA DESEK OSOVÁ VZDÁ- LENOST PROFILŮ UA x UA UA x UA UA x UA mm mm mm mm mm mm mm mm TŘÍDA ZATÍŽENÍ PODHLEDEM 0,15 kn/m² 12,5 750 / / / / / / / 4800 TŘÍDA ZATÍŽENÍ PODHLEDEM 0,25 kn/m² / / / / / / / x 12,5 750 / / / / / / / 4200 TŘÍDA ZATÍŽENÍ PODHLEDEM 0,15 kn/m² + DALŠÍ ZATÍŽENÍ 0,15 kn/m² = 0,30 kn/m² 12,5 750 / / / / / / / 4000 TŘÍDA ZATÍŽENÍ PODHLEDEM 0,25 kn/m² + DALŠÍ ZATÍŽENÍ 0,10 kn/m² = 0,35 kn/m² x 12, TŘÍDA ZATÍŽENÍ PODHLEDEM 0,15 kn/m² + DALŠÍ ZATÍŽENÍ 0,30 kn/m² = 0,45 kn/m² 12, TŘÍDA ZATÍŽENÍ PODHLEDEM 0,25 kn/m² + DALŠÍ ZATÍŽENÍ 0,20 kn/m² = 0,45 kn/m² 12, x 12, Poznámky: Maximální průhyb L/500 podle DIN Při rozpětí > 5,0 m je nutno zajistit nosníky proti klopení pomocí HUT profilů s osovou vzdáleností 2,0 m. Pro přímé opláštění platí rozpětí SD59 s maximálními průhyby ca 4 mm Maximální bodové zatížení připojení ke stěně v závislosti na systému nosníků a druhu připojení TLOUŠŤKA PŘIPOJOVA- CÍHO PROFILU PŘIPOJOVACÍ PROFIL U ÚLOŽNÝ L PROFIL NOSNÍK PRO VELKÁ ROZPĚTÍ PŘIPOJOVACÍ ÚHELNÍK mm kn kn kn kn kn kn 2,0 0,90 1,30 0,50 0,60 UA 50 1,00 2,00 UA 75 2,90 5,80 UA 100 3,50 7,00 Poznámky: Šroubový spoj s podložkou Ø 16 mm Šroubový spoj (tabulka podle údajů firmy Protektor) Při připojení na sádrokartonové stěny nesmí být překročena dovolená konzolová zatížení.

10 10 Technické údaje OBKLADY STROPŮ S PROFILY UA SD52 OBKLADY STROPŮ S HUT PROFILY NEBO PROFILY CD Maximální rozpětí profilů UA, při průhybu 4 mm TLOUŠŤKA DESEK OSOVÁ VZDÁ- LENOST PROFILŮ UA x UA UA x UA UA x UA mm mm mm mm mm mm mm mm TŘÍDA ZATÍŽENÍ PODHLEDEM 0,15 kn/m² 12, TŘÍDA ZATÍŽENÍ PODHLEDEM 0,25 kn/m² x 12, TŘÍDA ZATÍŽENÍ PODHLEDEM 0,15 kn/m² + DALŠÍ ZATÍŽENÍ 0,15 kn/m² = 0,30 kn/m² 12, TŘÍDA ZATÍŽENÍ PODHLEDEM 0,25 kn/m² + DALŠÍ ZATÍŽENÍ 0,10 kn/m² = 0,35 kn/m² x 12, TŘÍDA ZATÍŽENÍ PODHLEDEM 0,15 kn/m² + DALŠÍ ZATÍŽENÍ 0,30 kn/m² = 0,45 kn/m² 12, TŘÍDA ZATÍŽENÍ PODHLEDEM 0,25 kn/m² + DALŠÍ ZATÍŽENÍ 0,20 kn/m² = 0,45 kn/m² 12, x 12, Poznámky: Stropy s velkým rozpětím s CW profily viz brožura Stropní systémy SD59. Omezení průhybu pro přímé opláštění na 4 mm podle DIN

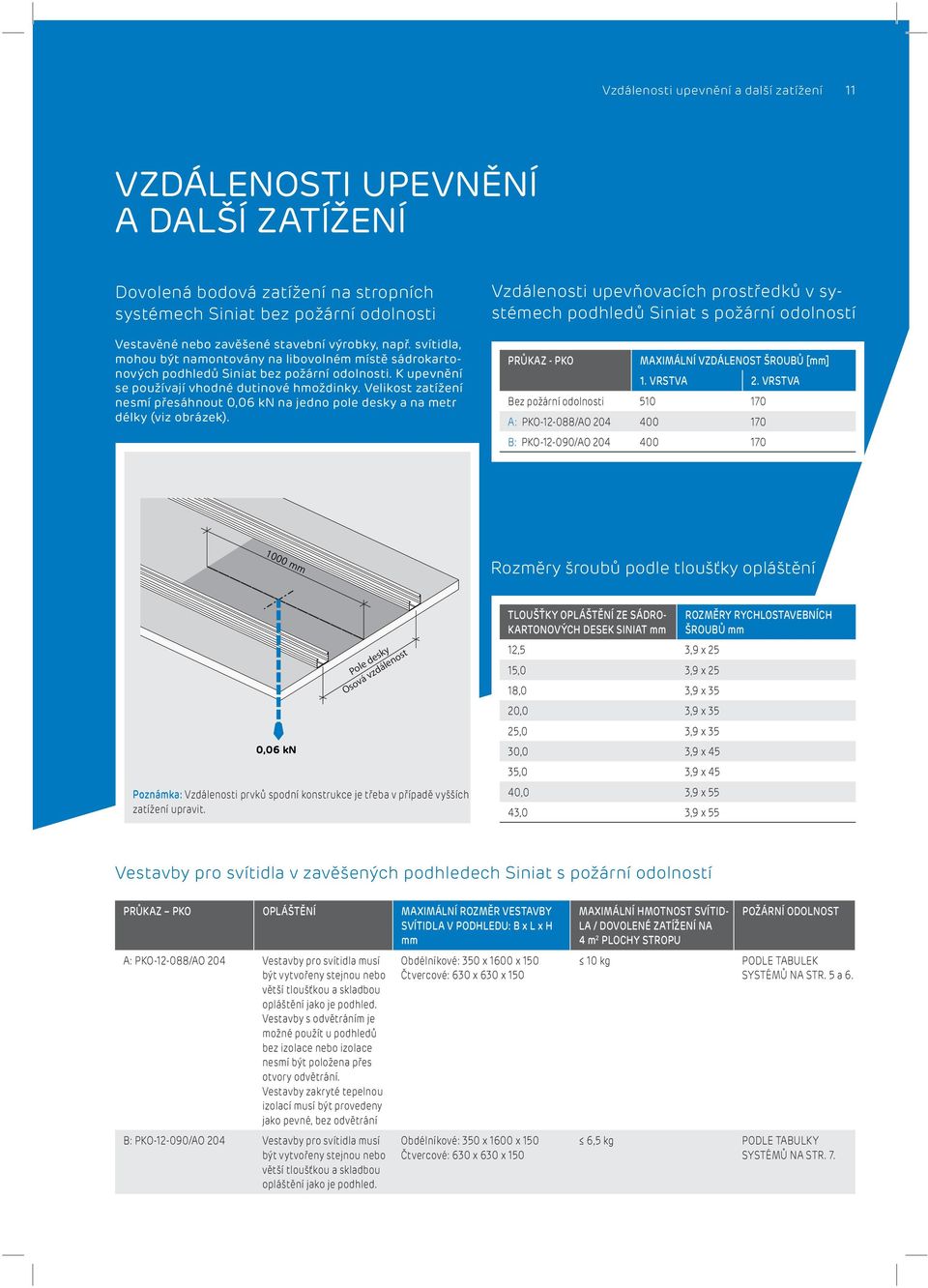

11 Vzdálenosti upevnění a další zatížení 011 VZDÁLENOSTI UPEVNĚNÍ A DALŠÍ ZATÍŽENÍ Dovolená bodová zatížení na stropních systémech Siniat bez požární odolnosti Vestavěné nebo zavěšené stavební výrobky, např. svítidla, mohou být namontovány na libovolném místě sádrokartonových podhledů Siniat bez požární odolnosti. K upevnění se používají vhodné dutinové hmoždinky. Velikost zatížení nesmí přesáhnout 0,06 kn na jedno pole desky a na metr délky (viz obrázek). Vzdálenosti upevňovacích prostředků v systémech podhledů Siniat s požární odolností PRŮKAZ - PKO MAXIMÁLNÍ VZDÁLENOST ŠROUBŮ [mm] 1. VRSTVA 2. VRSTVA Bez požární odolnosti A: PKO /AO B: PKO /AO Rozměry šroubů podle tloušťky opláštění Pole desky Osová vzdálenost Poznámka: Vzdálenosti prvků spodní konstrukce je třeba v případě vyšších zatížení upravit. TLOUŠŤKY OPLÁŠTĚNÍ ZE SÁDRO- KARTONOVÝCH DESEK SINIAT mm 12,5 3,9 x 25 15,0 3,9 x 25 18,0 3,9 x 35 20,0 3,9 x 35 25,0 3,9 x 35 30,0 3,9 x 45 35,0 3,9 x 45 40,0 3,9 x 55 43,0 3,9 x 55 ROZMĚRY RYCHLOSTAVEBNÍCH ŠROUBŮ mm Vestavby pro svítidla v zavěšených podhledech Siniat s požární odolností PRŮKAZ PKO OPLÁŠTĚNÍ MAXIMÁLNÍ ROZMĚR VESTAVBY SVÍTIDLA V PODHLEDU: B x L x H mm A: PKO /AO 204 Vestavby pro svítidla musí být vytvořeny stejnou nebo větší tloušťkou a skladbou opláštění jako je podhled. Vestavby s odvětráním je možné použít u podhledů bez izolace nebo izolace nesmí být položena přes otvory odvětrání. Vestavby zakryté tepelnou izolací musí být provedeny jako pevné, bez odvětrání B: PKO /AO 204 Vestavby pro svítidla musí být vytvořeny stejnou nebo větší tloušťkou a skladbou opláštění jako je podhled. Obdélníkové: 350 x 1600 x 150 Čtvercové: 630 x 630 x 150 Obdélníkové: 350 x 1600 x 150 Čtvercové: 630 x 630 x 150 MAXIMÁLNÍ HMOTNOST SVÍTID- LA / DOVOLENÉ ZATÍŽENÍ NA 4 m 2 PLOCHY STROPU 10 kg 6,5 kg POŽÁRNÍ ODOLNOST PODLE TABULEK SYSTÉMŮ NA STR. 5 a 6. PODLE TABULKY SYSTÉMŮ NA STR. 7.

12 12 Vzdálenosti upevnění a další zatížení DVOJITÝ PODHLED Viditelný podhled zavěšený pod samostatným podhledem s požární odolností Siniat SD51-52 Pod samostatné zavěšené podhledy nebo obklady stropů Siniat, které zajišťují požadované požárně-technické vlastnosti, může být zavěšen další podhled, např. s estetickou nebo akustickou funkcí, jehož celková hmotnost nepřesahuje 15 kg/m 2. Dodatečné zatížení od druhého, spodního podhledu, musí být bezpečně přeneseno spodní konstrukcí samostatného horního podhledu. Samostatný horní podhled s požární odolností, který nese druhý podhled, musí být zavěšen pomocí závěsů, které přenáší tlak, nebo musí být upevněn přímo. Závěsy a další spojovací prvky horního podhledu musí mít únosnost pro třídu zatížení 3, tj. dovolené zatížení F = 0,40 kn podle DIN Vzdálenost prvků spodní konstrukce samostatného podhledu s požární odolností s přídavným viditelným podhledem o hmotnosti 15 kg/m 2 DOVOLENÁ MAXIMÁLNÍ VZDÁLENOST ZÁVĚSY / BODY UPEVNĚNÍ ZÁKLADNÍ PROFILY mm mm mm NOSNÉ PROFILY TLOUŠŤKA OPLÁŠTĚNÍ TŘÍDA POŽÁRNÍ ODOLNOSTI x 12,5 mm EI 30 DP mm EI 30 DP x 15 mm EI 60 DP x 20 mm EI 90 DP mm EI 90 DP1 Vzdálenosti prvků spodní konstrukce horního podhledu musí být zmenšeny podle vedlejší tabulky. Upevnění dodatečného spodního podhledu se provádí zásadně do nosných profilů podhledu horního: Při celkové tloušťce opláštění 25 až 33 mm pomocí rychlostavebních šroubů 6,5 x 50 mm, Při celkové tloušťce opláštění 40 až 43 mm pomocí rychlostavebních šroubů 6,5 x 64 mm. Zdvojený podhled, viditelný podhled zavěšený pod podhledem s požární odolností Kotvení závěsu s příslušným osvědčením Noniový závěs Opláštění dle tabulky Přímý závěs Rychlostavební šroub SN Křížová spojka LaCoustic SD51 UD SD01 Podhled se zavěšeným akustickým podhledem z desek LaCoustic

13 Detaily podhledy s jednovrstvým a dvojvrstvým opláštěním 13 PODHLEDY BEZ POŽÁRNÍ ODOLNOSTI S JEDNOVRSTVÝM A DVOJVRSTVÝM OPLÁŠTĚNÍM SD50 Připojení k masivní stěně pevné a kluzné SD50 CD noniový závěs Kotvení závěsu s příslušným osvědčením Stavitelný přímý závěs Připojovací těsnění UD připojovací profil Rychlostavební šroub TN UD připojovací profil Planfix fresh / LaFillfresh Separační páska Natloukací hmoždinka (bez připojovacího profilu) (s nosným připojovacím profilem) l = rozpětí nosných profilů Sádrokart. deska Siniat Rychlostavební šroub TN Ochranný rohový profil Natloukací hmoždinka (bez připojovacího profilu) (s nosným připojovacím profilem) l = rozpětí nosných profilů CD křížová spojka Sádrokartonová deska Siniat SD50 DB WA02 Pevné připojení k masivní stěně SD50 DB WA05 Připojení k masivní stěně se stínovou spárou CD noniový závěs Kotvení závěsu s příslušným osvědčením Připojovací těsnění Přímý závěs Planfix fresh / LaFillfresh Separační páska CD křížová spojka Sádrokartonová deska Siniat Rychlostavební šroub TN Ochr. rohový profil UD připoj. profil Natloukací hmoždinka Sádrokartonová deska Siniat CD křížová spojka Rychlostavební šroub TN SD50 DB WA03 Pevné připojení k masivní stěně se separační páskou bez podložení profilem SD50 DB WA06 Kluzné připojení k masivní stěně pro vodorovný pohyb, s viditelným připojovacím profilem

14 14 Detaily Podhledy s jednovrstvým a dvojvrstvým opláštěním Připojení k příčce s kovovou spodní konstrukcí pevné a kluzné SD50 Kotvení záv. s přísluš. osvědčením Připojovací Stavitelný těsnění přímý závěs Připojovací těsnění CD noniový závěs CD křížová spojka CD křížová spojka UD přip. profil Sádrokartonová deska Siniat Planfix fresh Rychlostavební šroub TN / LaFillfresh Papírová výztužná páska Sádrokartonová deska Siniat Rychlostavební šroub TN Ochranný rohový profil (bez připojovacího profilu) (s nosným připojovacím profilem) l = rozpětí nosných profilů SD50 DB WA04 Pevné zatmelené připojení k příčce s kovovou spodní konstrukcí SD50 SD WA07 Kluzné připojení k příčce s kovovou spodní konstrukcí při svislém pohybu (průhybu stropu) Podhledy se změnou výšky Přepážka ve stropní dutině CD noniový závěs CD křížová spojka Šroub do plechu Separační páska Planfix fresh / LaFillfresh Sádrokartonová deska Siniat UD připojovací profil UW profil Planfix fresh / LaFillfresh Rychlostavební šroub TN V případě požární odolnosti 1800 mm Výška přepážky ve stropní dutině Separ. páska Planfix fresh / LaFillfresh Sádr. deska Siniat UW profil snýtovaný s CW profilem Planfix fresh / LaFillfresh CD křížová spojka Diagonální ztužení Kotvení závěsu s příslušným osvědčením CD noniový závěs Izolace Rychlostavební šroub TN SD50 DV01 Výškový odskok v podhledu s a bez požární odolnosti SD50 DS01 Přepážka ve stropní dutině

15 Detaily samostatné podhledy s jednovrstvým a dvojvrstvým opláštěním 15 SAMOSTATNÉ PODHLEDY S JEDNOVRSTVÝM A DVOJVRSTVÝM OPLÁŠTĚNÍM SD51 EI 30 DP1 Požární zatížení zdola SD51 Vzdálenost závěsů Vzdálenost závěsů Vzdálenost nosných profilů Vzdálenost základních profilů Vzdálenost nosných profilů Vzdálenost základních profilů SD51 SD UDP01 Zavěšený podhled 2 x LaGyp 12,5 se základními a nosnými profily SD51 SD UDP01A Zavěšený podhled 2 x LaGyp 12,5 se spodní konstrukcí v jedné úrovni Připojení EI 30 DP1 / EI 90 DP1 Požární zatížení zdola SD51 Polovina vzdálenosti závěsů Rozpětí nosných profilů Vzdálenost nosných profilů Pérový závěs se závěsným drátem UD připojovací profil Planfix fresh / LaFillfresh Separační páska Natloukací hmoždinka Pérový závěs se závěsným drátem CD křížová spojka LaGyp UD připojovací profil Planfix fresh / LaFillfresh Separační páska Natloukací hmoždinka LaGyp CD křížová spojka Rychlostavební šroub TN SD51 SD WA01 Připojení k masivní stěně; nosný profil kolmý; UD připojovací profil SD51 SD WA03 Připojení k masivní stěně; opláštění je přišroubováno k připojovacímu profilu Polovina vzdálenosti závěsů Pérový závěs se závěsným drátem UD připojovací profil LaGyp Planfix fresh CD křížová spojka / LaFillfresh Separační páska Rychlostavební šroub FN Rychlostavební šroub TN Pásy sádrokartonu 20 Planfix fresh / LaFillfresh Separační páska Rychlostavební šroub FN CD křížová spojka Pérový závěs se závěsným drátem LaGyp SD51 SD WA02 Připojení k příčce s kovovou spodní konstrukcí; nosný profil rovnoběžný SD51 SD WA04 Připojení k příčce s kovovou spodní konstrukcí s podložením pásy sádrokartonu šířky 80 mm

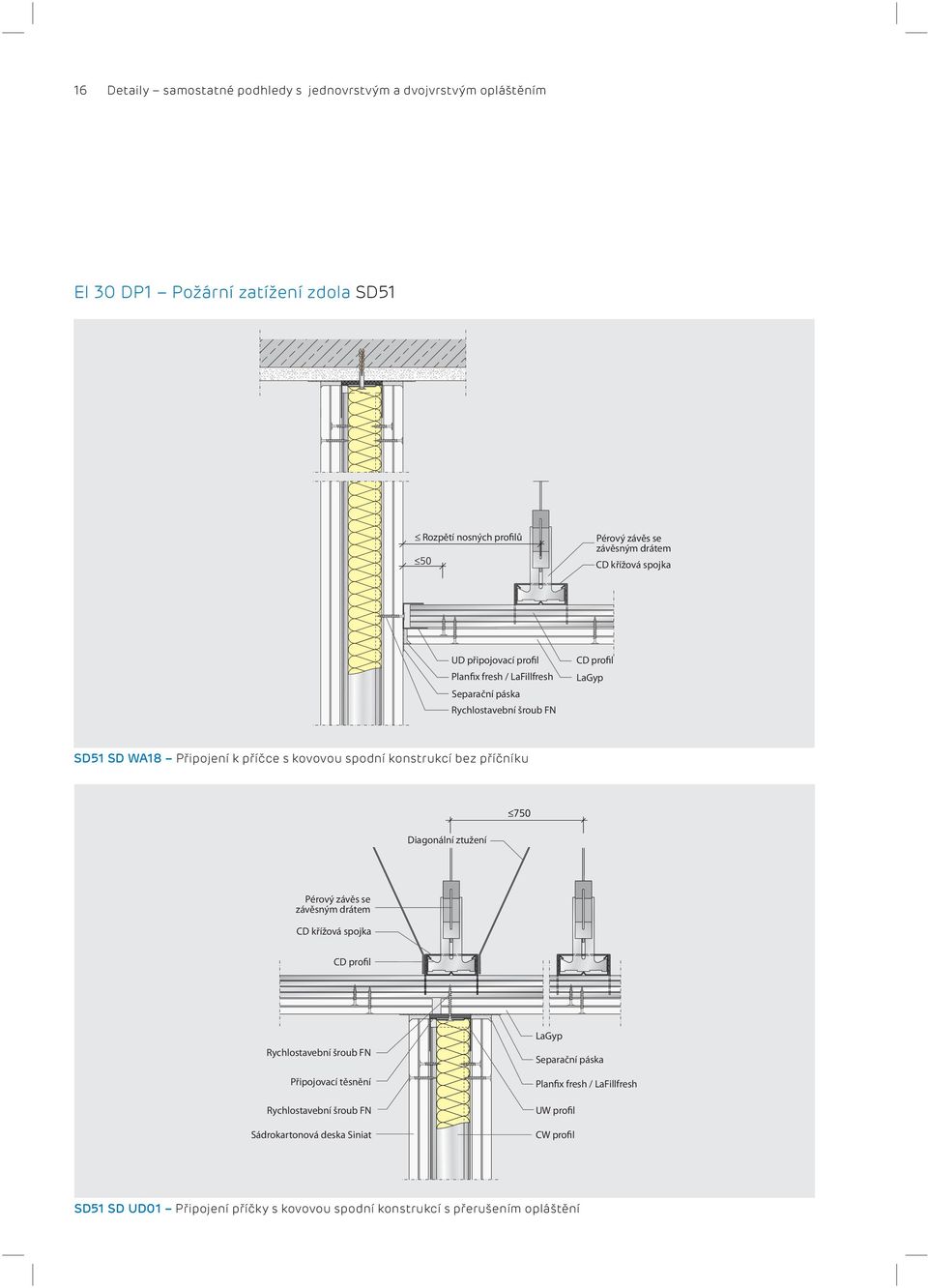

16 16 Detaily samostatné podhledy s jednovrstvým a dvojvrstvým opláštěním EI 30 DP1 Požární zatížení zdola SD51 Rozpětí nosných profilů Pérový závěs se závěsným drátem CD křížová spojka UD připojovací profil Planfix fresh / LaFillfresh Separační páska Rychlostavební šroub FN LaGyp SD51 SD WA18 Připojení k příčce s kovovou spodní konstrukcí bez příčníku Diagonální ztužení Pérový závěs se závěsným drátem CD křížová spojka Rychlostavební šroub FN Připojovací těsnění Rychlostavební šroub FN Sádrokartonová deska Siniat LaGyp Separační páska Planfix fresh / LaFillfresh UW profil CW profil SD51 SD UD01 Připojení příčky s kovovou spodní konstrukcí s přerušením opláštění

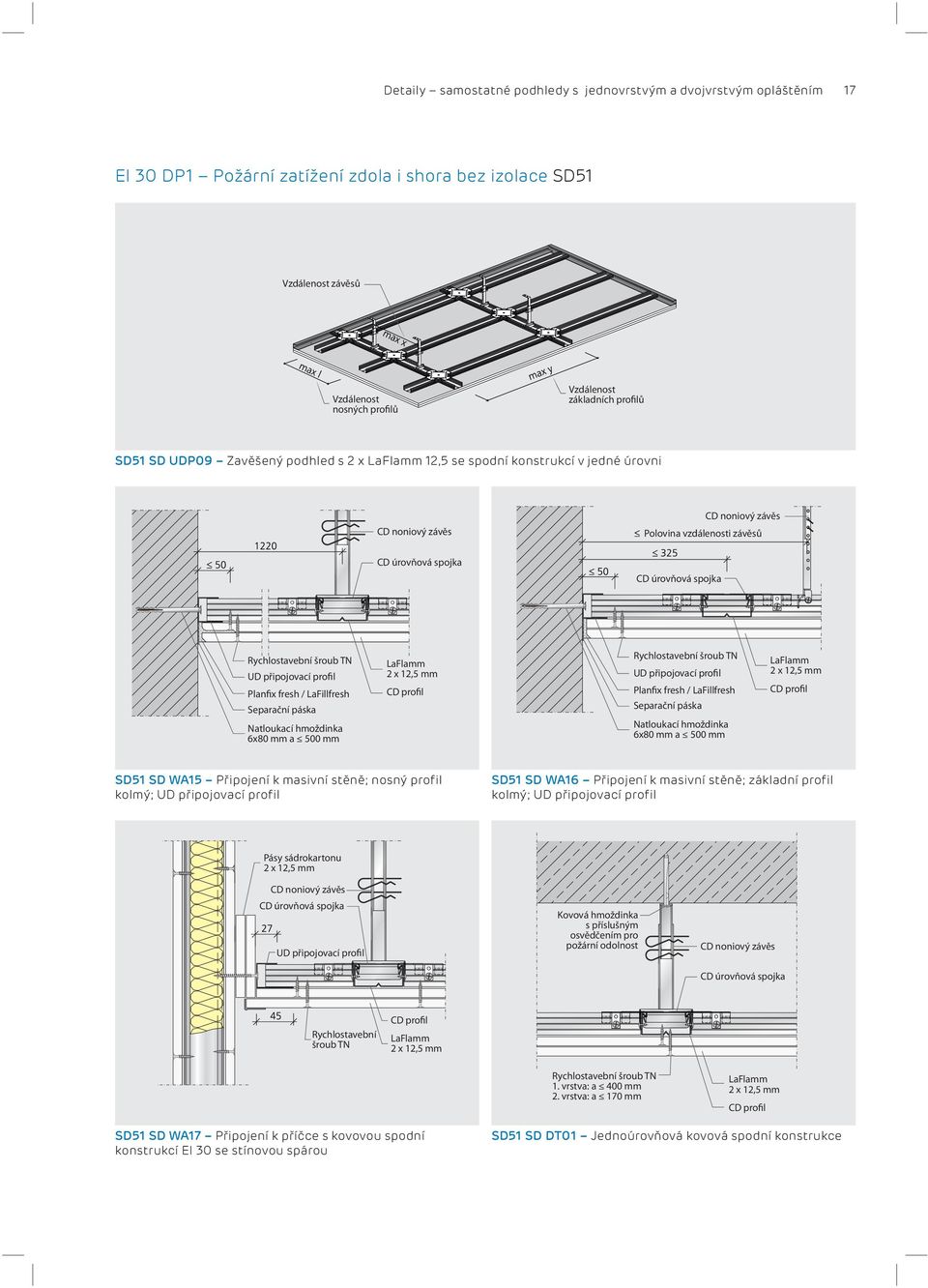

17 Detaily samostatné podhledy s jednovrstvým a dvojvrstvým opláštěním 17 EI 30 DP1 Požární zatížení zdola i shora bez izolace SD51 Vzdálenost závěsů Vzdálenost nosných profilů Vzdálenost základních profilů SD51 SD UDP09 Zavěšený podhled s 2 x LaFlamm 12,5 se spodní konstrukcí v jedné úrovni CD noniový závěs CD noniový závěs Polovina vzdálenosti závěsů CD úrovňová spojka CD úrovňová spojka Rychlostavební šroub TN UD připojovací profil Planfix fresh / LaFillfresh Separační páska Natloukací hmoždinka 6x80 mm a 500 mm LaFlamm 2 x 12,5 mm Rychlostavební šroub TN UD připojovací profil Planfix fresh / LaFillfresh Separační páska Natloukací hmoždinka 6x80 mm a 500 mm LaFlamm 2 x 12,5 mm SD51 SD WA15 Připojení k masivní stěně; nosný profil kolmý; UD připojovací profil SD51 SD WA16 Připojení k masivní stěně; základní profil kolmý; UD připojovací profil Pásy sádrokartonu 2 x 12,5 mm CD noniový závěs CD úrovňová spojka UD připojovací profil Kovová hmoždinka s příslušným osvědčením pro požární odolnost CD noniový závěs CD úrovňová spojka Rychlostavební šroub TN LaFlamm 2 x 12,5 mm Rychlostavební šroub TN 1. vrstva: a 400 mm 2. vrstva: a 170 mm LaFlamm 2 x 12,5 mm SD51 SD WA17 Připojení k příčce s kovovou spodní konstrukcí EI 30 se stínovou spárou SD51 SD DT01 Jednoúrovňová kovová spodní konstrukce

18 18 Detaily samostatné podhledy s jednovrstvým a dvojvrstvým opláštěním EI 30 DP1 Požární zatížení zdola i shora bez izolace SD51 CD noniový závěs CD úrovňová spojka Rychlostavební šroub TN Rychlostavební šroub do sádry Ochranný rohový profil LaFlamm 2 x 12,5 mm SD51 SD BF02 Dilatační spára EI 30 DP1 s rozdělením nosného profilu CD úrovňová spojka Šroub do plechu 3,5 x 9,5 na všech bocích SD51 SD DT02 Detail CD úrovňové spojky CD noniový závěs Ocelové sponky 2 x 12,5 mm LaFlamm základní Rychlostavební šroub TN nosný SD51 SD LK01 Vestavba pro zabudované svítidlo

19 Detaily samostatné podhledy s jednovrstvým a dvojvrstvým opláštěním 19 EI 30 DP1 Požární zatížení shora SD51 Vzdálenost závěsů max x 50 UD připojovací profil Planfix fresh / LaFillfresh Separační páska Rychlostavební šroub FN CD noniový závěs LaFlamm SD51 SD WA09 Připojení k příčce s kovovou spodní konstrukcí EI 30 DP1 se zdvojením opláštění v oblasti nad podhledem EI 90 DP1 Požární zatížení zdola SD51 Pásy sádrokartonových desek 25 mm Rozpětí nosných profilů 50 CD noniový závěs CD křížová spojka UD připojovací profil LaMassiv LaFlamm Rychlostní šroub TN SD51 SD UD10 Dřevěný trámový strop s přerušeným samostatným podhledem EI 90 DP1 a příčkou s kovovou spodní konstrukcí Siniat EI 90 DP1

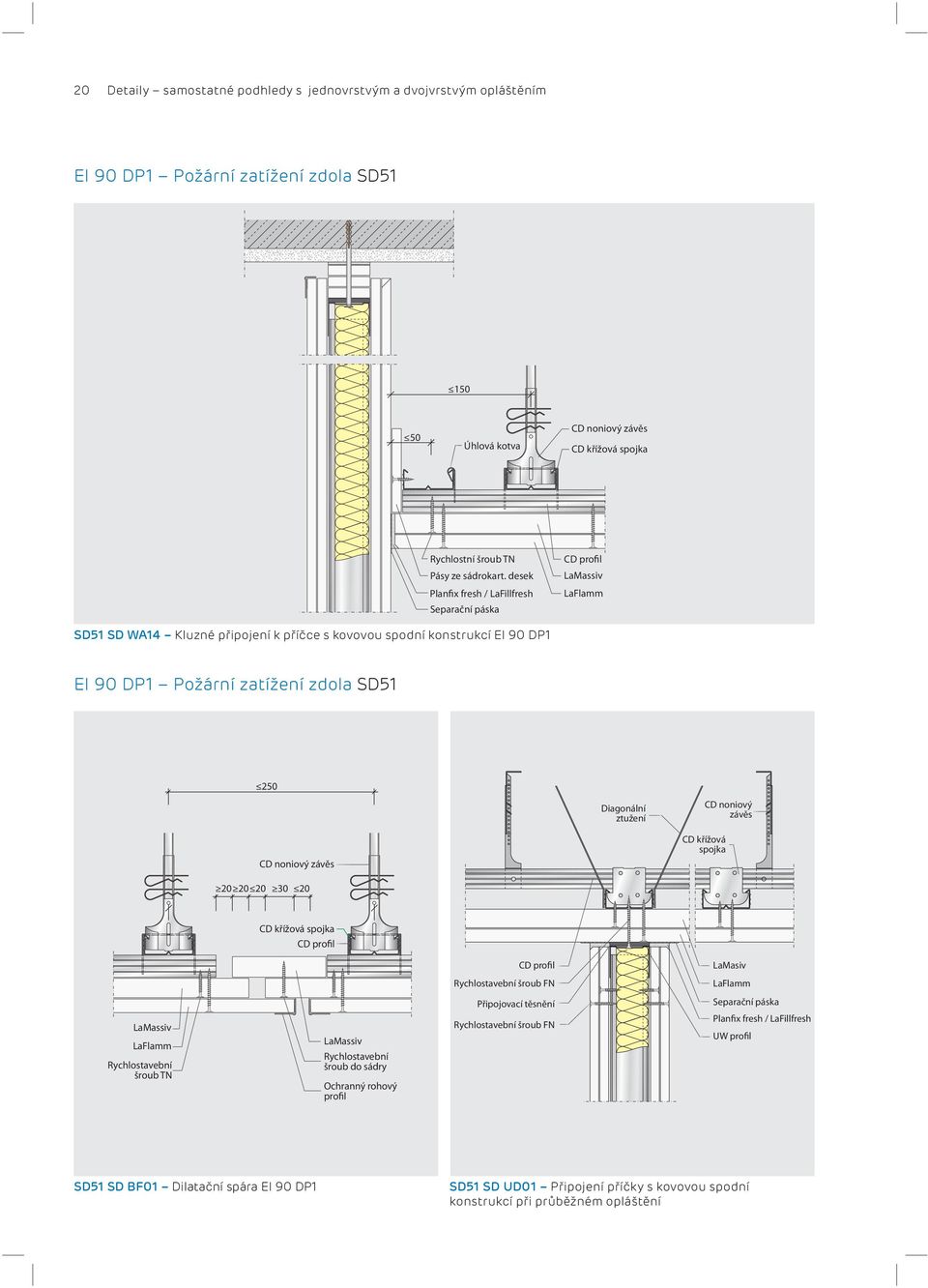

20 20 Detaily samostatné podhledy s jednovrstvým a dvojvrstvým opláštěním EI 90 DP1 Požární zatížení zdola SD Úhlová kotva CD noniový závěs CD křížová spojka Rychlostní šroub TN Pásy ze sádrokart. desek Planfix fresh / LaFillfresh Separační páska LaMassiv LaFlamm SD51 SD WA14 Kluzné připojení k příčce s kovovou spodní konstrukcí EI 90 DP1 EI 90 DP1 Požární zatížení zdola SD Diagonální ztužení CD noniový závěs CD noniový závěs CD křížová spojka CD křížová spojka LaMasiv Rychlostavební šroub FN LaFlamm Připojovací těsnění Separační páska LaMassiv LaFlamm Rychlostavební šroub TN LaMassiv Rychlostavební šroub do sádry Ochranný rohový profil Rychlostavební šroub FN Planfix fresh / LaFillfresh UW profil SD51 SD BF01 Dilatační spára EI 90 DP1 SD51 SD UD01 Připojení příčky s kovovou spodní konstrukcí při průběžném opláštění

21 Detaily Samostatné obklady stropu s jednovrstvým a dvojvrstvým opláštěním 21 SAMOSTATNÉ OBKLADY STROPU S JEDNOVRSTVÝM A DVOJVRSTVÝM OPLÁŠTĚNÍM SD52 EI 30 DP1 / EI 90 DP1 Požární zatížení zdola SD52 Vzdálenost nosných profilů Vzdálenost bodů upevnění SD52 SB DBP01 Obklad stropu se sádrokartonovými deskami Siniat s kovovou spodní konstrukcí Vzdálenost nosných profilů Rozpětí nosných profilů 50 Stavitelný přímý závěs LaMassiv LaFlamm Rychlostavební šroub TN UD připojovací profil Planfix fresh / LaFillfresh Separační páska Rychlostavební šroub FN Stropní hřeb SD52 SB WA01 Připojení ke stěně; nosný profil rovnoběžně a kolmo

22 22 Detaily Samostatné obklady stropu s jednovrstvým a dvojvrstvým opláštěním EI 30 DP1 / EI 90 DP3 Požární zatížení zdola SD52 Vzdálenost nosných profilů Vzdálenost bodů upevnění SD52 SB DBP04 Obklad stropu se sádrokartonovými deskami Siniat s dřevěnou spodní konstrukcí Stropní hřeb Rychlostavební šroub TN s hrubým závitem Dřevěná lať Pásek ze sádrokartonové desky LaMassiv 20 mm LaMassiv LaFlamm Planfix fresh / LaFillfresh Separační páska SD52 SB WA01 Připojení k příčce s kovovou spodní konstrukcí; nosné latě 50 x 30 mm rovnoběžně a kolmo; podložení připojení

23 Pokyny pro montáž a zpracování 23 SPRÁVNÉ PROVEDENÍ Systémy stropních podhledů Siniat Systémy stropních podhledů SD50-52 se podle DIN , ČSN EN Zavěšené podhledy Požadavky a metody zkoušení a ČSN EN Kovové konstrukční prvky pro sádrokartonové systémy Definice, požadavky a zkušební metody skládají z následujících částí: Kotevní prvky (např. hmoždinky a šrouby), závěsy (např. noniový, pérový, přímý), prvky spodní konstrukce (např. profily CD), spojovací prvky (např. křížové spojky, úrovňové spojky), opláštění. Samostatné podhledy Siniat jsou požárně dělícími stavebními konstrukcemi, na jejichž použití ve stavbách se vztahují požadavky českých právních předpisů a norem požárního kodexu. Jako průkaz jejich požární odolnosti slouží protokoly o klasifikaci požární odolnosti (dále zkráceně PKO) podle ČSN EN , které shrnují výsledky provedených požárních zkoušek, případně navazujících expertizních posudků. Kotevní prvky Kotevní prvky spojují závěsy nebo spodní konstrukci obkladu stropu s nosnou stavební konstrukcí. Používají se různé typy hmoždinek, kotev, hřebů a šroubů v závislosti na druhu podkladu a zatížení, jejichž vhodnost pro dané použití musí být doložena příslušným průkazem. Počet kotevních prvků musí být stanoven tak, aby nebylo překročeno dovolené zatížení kotevního prvku ani dovolený průhyb spodní konstrukce. V každém případě musí připadat minimálně jeden kotevní prvek na 1,5 m 2 plochy stropu. Plastové hmoždinky nejsou pro stropní systémy vhodné. Není dovoleno kotvení do předem zabetonovaných dřevěných latí. Hloubka zakotvení a únosnost v tahu musí odpovídat požadavkům příslušného protokolu o klasifikaci požární odolnosti. Nastřelovací hřeby musí mít vhodnost pro dané použití doloženu v dokumentaci výrobce. Kotvení k ocelovým profilům se provádí třmeny nebo sponami z ploché nebo kruhové oceli, přivařením, šrouby do plechu, samovrtnými šrouby, trhacími nýty nebo nastřelovacími hřeby. Vhodnost použití je třeba prokázat osvědčením. Kotvení k ocelovým trapézovým plechům je povoleno pomocí šroubů do plechu, samovrtných nebo závitořezných šroubů a trhacích nýtů. Vhodnost použití musí být prokázána osvědčením. Kotvení do dřevěných konstrukcí se realizuje vruty vhodnými do dřeva. Závěsné systémy a spojovací prvky Závěsné systémy spojují kotevní prvky se spodní konstrukcí. Pro závěsy a spojovací prvky existují tři třídy únosnosti dle DIN : Třída 1 : dov. F = 0,15 kn Třída 2 : dov. F = 0,25 kn Třída 3 : dov. F = 0,40 kn Závěsy a jejich vzdálenosti je třeba volit tak, aby zatížení připadající na jeden závěs nepřekročilo příslušnou třídu únosnosti. Příklad: Celková hmotnost podhledu / počet závěsů = zatížení připadající na jeden závěs (předpokládá se rovnoměrné rozdělení zatížení na celé ploše) U závěsu typu nonius je nutno pro spojení horního a spodního dílu použít dva kusy závlaček. V případě požárního zatížení shora, popř. pokud je vlastní hmotnost podhledu 0,25 kn/m je třeba zvolit závěs nonius ve třídě únosnosti dov. F = 0,40 kn. Výjimky jsou přípustné pouze, pokud jsou výslovně uvedeny v PKO. Pro zavěšení s tahovou i tlakovou únosností (maximální tlakové zatížení 26 kg) jsou k dispozici CD noniové závěsy a přímé závěsy. Při výběru systémů závěsů je třeba dbát na soulad tvaru ve styku mezi závěsem a základním profilem. Spodní díl závěsu a tvarování CD základních profilů musí být shodné, proto je nutno kombinovat prvky pouze od jednoho výrobce. Systémy stropních podhledů s kovovou spodní konstrukcí Zavěšené podhledy se obvykle provádí se spodní konstrukcí sestávající ze základních a nosných profilů CD z ocelového pozinkovaného plechu. Ke spojení základních a nosných profilů ve dvou úrovních slouží křížové spojky nebo úhlové kotvy. Spojka ů umožňuje jejich nastavování. Spodní konstrukce z ů může být alternativně realizována jako jednoúrovňová. V tomto případě jsou nosné profily zavěšeny kolmo mezi základní profily pomocí jednoúrovňových spojek různého provedení. Pro přímou montáž sádrokartonových desek na nosné stropy lze použít např. y na přímých závěsech nebo akustických závěsech, profily HUT nebo pružné profily. Přímé a akustické závěsy jsou vhodné zvláště při malé výšce zavěšení a/nebo potřebě vyrovnat značné nerovnosti podkladu.

24 24 Pokyny pro montáž a zpracování Systémy stropních podhledů s dřevěnou spodní konstrukcí Použité dřevěné latě musí splňovat třídu S 10 (MS10) podle ČSN EN 1912 popř. podle DIN a DIN Jako základní latě se používají průřezy 30/50 mm a 40/60 mm, nosné latě mohou mít průřezy 48/24 mm, 50/30 mm nebo 60/40 mm. Opláštění se upevňuje pomocí rychlostavebních šroubů s hrubým závitem. Závěsy jsou kotveny do trámů z boční nebo spodní strany podle pokynů v ČSN EN Eurokódu 5. Do masivních stropů se používají upevňovací prostředky, které mají příslušné osvědčení pro tuto aplikaci. Spojení mezi základními a nosnými latěmi zajišťují šroubové spoje v bodech křížení. Hloubka zapuštění do dřevěné konstrukce je minimálně pětinásobek jmenovitého průměru šroubu, vždy však alespoň 24 mm. Základní latě nejsou v určitých případech nutné. Nerovnosti mezi trámy a nosnými latěmi lze vyrovnat distančními šrouby nebo použitím přímých závěsů. Dřevěné prvky musí být před zabudováním vysušené tj. jejich vlhkost nesmí přesahovat 20 hmotnostních %. Montáž dřevěné spodní konstrukce může být zahájena ve fázi, kdy je vnitřní prostor budovy chráněn proti povětrnostním vlivům a vodě. Relativní vlhkost vzduchu může být maximálně 70 % a teplota nesmí být nižší než 7 C. Pokud je nutné provést ochranu dřeva před biologickým nebo jiným poškozením, je nutno postupovat podle příslušných návodů výrobce a norem. Opláštění Sádrokartonové desky Siniat mohou být upevňovány příčně nebo podélně na nosné profily nebo latě. Při jednovrstvém opláštění jsou příčné spáry odsazeny ve vzdálenosti 400 mm. Při vícevrstvém opláštění jsou odsazeny příčné i podélné spáry, odsazení příčné 250 mm, odsazení podélné 400 mm. Upevňování se provádí zpravidla rychlostavebními šrouby. Pro obklady stropů a zavěšené podhledy s klasifikací požární odolnosti platí vzdálenosti upevnění dle příslušného Protokolu o klasifikaci požární odolnosti (PKO viz str. 11), v ostatních případech je nutno dodržet maximální vzdálenosti dle DIN , tab. 3 (viz vedlejší sloupec). Upevňovací prostředky je nutno umísťovat kolmo k rovině desky, zapustit do povrchu desky tak hluboko, aby nedošlo k protržení kartonu. Délka upevňovacích prostředků závisí na tloušťce desek, popřípadě opláštění a na požadované délce zapuštění do spodní konstrukce. Vzdálenosti upevňovacích prostředků podle DIN UPEVŇOVACÍ PROSTŘEDEK JEDNOVRSTVÉ OPLÁŠTĚNÍ Šrouby 170 Hřebíky 120 Sponky 80 VÍCEVRSTVÉ OPLÁŠTĚNÍ MAXIMÁLNÍ VZDÁLENOST U KOVOVÉ NEBO DŘEVĚNÉ SPODNÍ KONSTRUKCE [mm] 1. VRSTVA 2. VRSTVA Šrouby Hřebíky Sponky Poznámka: U vícevrstvého opláštění musí být druhá vrstva namontována do 24 hodin od první vrstvy. Hloubka zapuštění upevňovacích prostředků do dřevěné spodní konstrukce podle DIN UPEVŇOVACÍ PROSTŘEDEK Rychlostavební šrouby Sponky Hřebíky s hladkým dříkem Hřebíky s rýhovaným dříkem MIN. HLOUBKA ZAPUŠTĚNÍ 5 d N 15 d N 12 d N 8 d N d N = Jmenovitý průměr šroubů, hřebíků a sponek.

25 Důležité pokyny k požární odolnosti 25 JISTĚJŠÍ POŽÁRNÍ BEZPEČNOST SE SYSTÉMY STROPNÍCH PODHLEDŮ SINIAT SD51-52 Všeobecné pokyny Samostatné zavěšené podhledy a obklady stropů jsou montovanými stropními konstrukcemi, které samy o sobě požárně oddělují požární úseky ležící nad sebou. V případě požárního zatížení zdola tak není třeba uvažovat požární odolnost nad nimi ležící nosné stropní nebo střešní konstrukce. Samostatné podhledy a obklady stropu se používají, pokud je třeba požárně ochránit nosné konstrukce nebo instalace, ležící nad nimi. Skladby opláštění zavěšených podhledů a obkladů stropů a střech Siniat s požární odolností, uvedené v systémových přehledech na stranách 5-8, mohou být zaměněny za skladby opláštění z desek stejného druhu (GKB/GKBi nebo GKF/GKFi). Počet vrstev desek a celková tloušťka opláštění musí být stejné nebo větší než počet vrstev a celkové tloušťka uvedené v systémových přehledech. Nosné konstrukce stropu mohou být betonové, dřevěné trámové, nebo ocelové. Při požadavku na požární odolnost shora, tj. z prostoru dutiny mezi nosným stropem a podhledem, je funkčnost podhledového systému zajištěna pouze, pokud nosný strop vykazuje minimálně stejnou požární odolnost jako samostatný podhled. Pokud tato podmínka není splněna, je nutno provést opatření ke zvýšení požární odolnosti nosné stropní konstrukce. Instalace vedené ve stropní dutině musí být upevněny/ zavěšeny podle požadavků příslušných norem. Připojení je možné k: Zděným stěnám, stěnám z prostého betonu, nebo železobetonu, stěnám z pórobetonových dílců, montovaným stěnám s kovovou spodní konstrukcí minimální tloušťky 75 mm v případě požární odolnosti EI 30 DP1 a 100 mm v případě EI 90 DP1. Navazující stavební konstrukce musí mít minimálně stejnou požární odolnost jako samostatný podhled. Připojení nenosných příček ke spodní straně samostatného zavěšeného podhledu nebo obkladu stropu je možné, pokud: Připojení je pevné nebo kluzné, provedení detailů musí odpovídat návodům Siniat, osová vzdálenost upevnění je 500 mm, upevnění do nosného profilu rychlostavebními šrouby Ø 6,3 mm, šroub musí být zapuštěn do nosného profilu minimálně v délce 15 mm, spodní konstrukce podhledového systému je diagonálně ztužena v místě připojené stěny. Připojení k navazujícím stavebním konstrukcím musí být těsně zatmeleno v tloušťce všech vrstev opláštění. Při připojení k montované stěně s kovovou spodní konstrukcí, která splňuje požadavky požární odolnosti, musí mít podhledový systém minimálně stejnou požární odolnost. V případě podhledu s požárním zatížením shora musí být připojení nenosné montované stěny ke spodnímu povrchu podhledu kluzné. Vestavby Revizní dvířka: Maximální rozměr zabudovaných revizních dvířek musí odpovídat příslušnému PKO, kterým disponuje výrobce revizních dvířek. Rozměry a hmotnost vestavěných svítidel v systémech stropních podhledů Siniat: Maximální rozměry a hmotnosti vestavěných svítidel jsou uvedeny v tabulce na straně 11. Izolace Izolace nutná z požárně-technického hlediska musí překrývat základní i nosné profily v předepsané tloušťce. Pokud je izolace dvojvrstvá, musí být vrstvy položeny s přesahem. V klasifikaci je nutno uvážit tepelný účinek vestavěných svítidel, pokud tomu tak není, je odvětrání svítidel nepřípustné. Izolace, které nejsou nutné z požárnětechnického hlediska, mohou být použity, pokud jejich hmotnost je zahrnuta do celkového zatížení a jsou splněny podmínky pro příslušnou třídu zatížení. Požární odolnost není ovlivněna použitím parozábrany, parobrzdy nebo difuzní pojistné hydroizolační fólie. Připojení Samostatné zavěšené podhledy a obklady stropů mohou být připojeny k navazujícím nosným i nenosným stěnám, zděným nebo montovaným s kovovou spodní konstrukcí.

26 26 Důležité pokyny k ochraně proti hluku OCHRANA PROTI HLUKU SE SYSTÉMY STROPNÍCH PODHLEDŮ SINIAT SD50-52 Všeobecné pokyny Požadavky na ochranu proti hluku jsou stanoveny v normě ČSN Akustika Ochrana proti hluku v budovách a posuzování akustických vlastností stavebních výrobků Požadavky v platném znění. Vždy se doporučuje, aby architekt nebo projektant a investor předem projednali a odsouhlasili požadavky v oblasti akustiky. Kromě výše zmíněné normy, je vhodné vzít do úvahy další podklady, které zachycují současný stav technického vývoje, jako např. směrnice, návody a dokumentaci výrobců. Veličiny v ochraně proti hluku Vzduchová neprůzvučnost Vážená neprůzvučnost R w (laboratorní) označuje neprůzvučnost podhledu ve spojení s nosnou stropní konstrukcí bez vlivu bočních cest navazujícími konstrukcemi. Lze ji zjistit laboratorním měřením a pro podhledy Siniat je uvedena v následujících systémových tabulkách. Při výpočtech využívajících metody německé DIN 4109 se používá výpočtová hodnota R w,r, která se určí odečtením 2 db od R w. Vážená neprůzvučnost R w (stavební) označuje hodnotu, která se stanoví jako neprůzvučnost v zabudovaném stavu včetně bočních cest pro dané navazující konstrukce a včetně případných vestaveb, prostupů apod. Obecně se určuje měřením na stavbě a slouží jako kritérium splnění požadavků normy ČSN Výše uvedená norma umožňuje ve fázi návrhu a v projektové přípravě používat pro predikci stavební neprůzvučnosti přibližných nebo výpočtových metod. Pro výpočty podle DIN 4109 se používá výpočtová hodnota vážené podélné vzduchové neprůzvučnosti R L,w,R, která vyjadřuje neprůzvučnost navazujících konstrukcí. Podle účelu použití místností jsou v normě ČSN stanoveny základní, popřípadě zvýšené požadavky na jednotlivé stavební konstrukce. Splnění požadavků normy ČSN je základním předpokladem souladu s právními předpisy v oblasti stavebnictví. Další, zvýšené požadavky mohou být obsahem smluvních ujednání při výstavbě. Posuzují se zásadně hodnoty stavební neprůzvučnosti tj. hodnoty dosažené in-situ po zabudování, nikoliv neprůzvučnost samotné dělící konstrukce. Kročejová neprůzvučnost Na rozdíl od vzduchové neprůzvučnosti platí u kročejové neprůzvučnosti čím nižší hodnota normované hladiny akustického tlaku kročejového zvuku L n,w tím lepší je akustická kvalita stropu. Rozlišují se následující hodnoty: L n,w Vážená normovaná hladina akustického tlaku kročejového zvuku. L n,w Změřená nebo vypočtená laboratorní hodnota normované hladiny akustického tlaku kročejového zvuku. L w Zlepšení ekvivalentní vážené hladiny akustického tlaku kročejového zvuku dosaženého přidáním podlahové vrstvy (např. plovoucího potěru) podle DIN Kročejový zvuk se šíří také navazujícími stavebními konstrukcemi. Tyto vedlejší cesty jako např. netěsnosti u prostupů, vzduchotechnická vedení atd. musí být zohledněny při návrhu. Důležité pokyny pro provádění Vysoce kvalitních akustických řešení lze dosáhnout systémy s přerušením akustických mostů, např. použitím akustických závěsů. Pro splnění požadavků na ochranu proti hluku je nutno těsně zatmelit spáry ve všech vrstvách desek a veškeré připojovací spáry v celé tloušťce opláštění tmelem LaFillfresh / Planfix fresh.
