RFEM 5 RFEM 5. Software pro statickou a dynamickou analýzu metodou konečných prvků. Statika, která Vás bude bavit... EUROKÓDY / MEZINÁRODNÍ NORMY

Transkript

1 RFEM 5 RFEM 5 EUROKÓDY / MEZINÁRODNÍ NORMY Software pro statickou a dynamickou analýzu metodou konečných prvků Ocel, beton, sklo, dřevo Technologické konstrukce 3D konečné prvky Masivní konstrukce Ocelové konstrukce RFEM 5 pro výpočty ve sta vebnictví, strojním inženýrství a pro technologické konstrukce. Intuitivní, účelný, univerzální a výkonný program. Programová rodina RFEMu je založena na modulární skladbě. Hlavní program RFEM se využívá pro zadávání konstrukcí, materiálů a zatížení pro rovinné a prostorové konstrukční systémy, které se skládají z desek, stěn, skořepin a prutů. Možné je také vytváření složených systémů a modelování těles a kontaktních prvků. RFEM vypočítá deformace, vnitřní a podporové síly a také kontaktní napětí. Přídavné moduly usnadňují zadávání údajů pomocí automatického vytváření konstrukcí, účinků a kombinací zatížení a provádějí další potřebné analýzy a posouzení. Toto modulární pojetí Vám umožňuje kombinovat všechny programy podle Vašich specifických požadavků. Pozdější rozšíření jsou vždy možná. RFEM s nabídkou množství různých rozhraní představuje dokonalý nástroj pro plynulou součinnost mezi CAD programy a statikou v tzv. Informačním modelování budov (BIM). Propojení s CAD Přípoje RFEM program pro analýzu metodou konečných prvků (MKP) pro ocel, železobeton, skleněné a dřevěné konstrukce, technologické konstrukce, dynamiku, hliník, návrhy podle Eurokódů / Mezinárodních norem Dlubal Software s.r.o. Software pro statické výpočty metodou MKP Statika, která Vás bude bavit D prutové konstrukce Stabilita a dynamika

2 Statika, která Vás bude bavit... RFEM 5 RFEM výpočetní program pro univerzální použití Výpočty nosných konstrukcí složených z oceli, betonu, dřeva, hliníku, skla a smíšených systémů Statická a dynamická analýza Prutové a plošné prvky a tělesa Integrace různých mezinárodních norem, stálé aktualizace Vizualizace konstrukce a zatížení ve vysoké kvalitě Posouzení požární odolnosti podle Eurokódu pro ocel, beton a dřevo Neustálá údržba a vývoj programu Rychlá a odborná hotline podpora Modelování Užitečné nástroje pro generování konstrukcí včetně zatížení Rozsáhlé databáze průřezů a materiálů Posouzení speciálních průřezů vytvořených pomocí programů SHAPE-THIN a SHAPE-MASSIVE Určení imperfekcí podle Eurokódu Generování zatížení větrem a sněhem podle Eurokódu pro různé národní přílohy Snadná definice vlastností rastru a uchopení objektů Použití vodících linií, liniového rastru a hladin na pozadí Produktivní práce s využitím opakujících se konstrukcí pomocí parametrizovaného zadání Vložení a ukládání parametrických konstrukcí jako bloku Zadání nelinearit prutů, vazeb a excentricit pro pruty a plochy Množství různých typů prutů a ploch a také materiálových modelů Možnost automatického přečíslování konstrukčních objektů Nalezení a oprava chyb při zadávání pomocí kontroly správnosti konstrukce Různé typy zatížení na pruty a plochy Grafické uživatelské prostředí Rychlé a snadné naučení ovládání programu díky intuitivnímu uživatelskému prostředí Zadávání modelu v tabulkách nebo přímo v grafice Okamžitá kontrola konstrukce díky reálné vizualizaci ve 3D renderování (bu jako plný model nebo s průhledností) Libovolné nastavení nabídek a panelů nástrojů Snadné vkládání komentářů a kót Ovládání zobrazení objektů pomocí přehledného navigátoru Efektivní nástroje pro vkládání údajů o konstrukci a zatížení Uživatelské prostředí programu ve více jazycích 2 Dlubal Software s.r.o. Software pro statické výpočty metodou MKP

3 Výpočet Lineární výpočet podle lineární statické analýzy nebo nelineární výpočet podle analýzy druhého řádu nebo analýzy velkých deformací pro všechny typy prutů a ploch Automatické generování účinků, kombinací zatížení a kombinací výsledků podle zvoleného kombinačního pravidla, nyní přímo zabudované v RFEMu Nastavení parametrů výpočtu zvláš pro zatěžovací stavy a kombinace zatížení Výpočetní jádro s optimalizovanou technologií pro vícejádrové procesory a 64-bitovou technologií Výpočty složitých konstrukcí s pomocí rychlého a účinného řešiče rovnic Možnost zohlednění nelineárních efektů jako například neúčinnost prutů při tahu, plastické klouby, prokluz atd. Výsledky a tiskový protokol Výsledné vnitřní síly, deformace a podporové reakce v tabulkách a grafice Barevné zobrazení výsledků na renderovaném modelu, barvy a rozsah hodnot lze libovolně nastavit Zobrazení výsledků pro celou konstrukci nebo její vybrané části Animace deformací, vnitřních sil a napětí Ruční nebo automatický tisk grafiky do tiskového protokolu Tiskový protokol ve více jazycích, nezávisle na zvoleném jazyku programu Individuální nastavení rozsahu tiskového protokolu Export tiskového protokolu do RTF nebo PDF souboru Informační modelování budov (BIM) Produktivní týmová práce pro inženýry v rámci celého projektu Práce na 3D modelu s informacemi o materiálech a geometrii Přímá rozhraní na AutoCAD, AutoCAD Structural Detailing, Autodesk Revit Structure a Tekla Structures Při přenosu dat se inteligence objektů zachovává Možnost přenosu změn modelu Standardní formáty souborů pro výměnu dat jako například DXF, IFC, DSTV, STP, SDNF atd. Rozhraní na CAD programy pro návrh výztuže Nemetschek, Glaser a Strakon Dlubal Software s.r.o. Software pro statické výpočty metodou MKP 3

4 Ocel Posouzení ploch, prutů a základů, analýza (mimo jiné únosnosti, protlačení, požární odolnosti, spolehlivosti s uvažováním vzniku trhlin), metoda modelových sloupů nebo metoda založená na nominálním zakřivení, EC2, SIA, ACI, GB Dřevo Posouzení prutů podle EC 5, SIA, AWC, CSA, křížem lepené dřevěné desky, kolíkové spoje s vloženými plechy Sklo Posouzení skleněných tabulí a ploch z izolačního skla Technologické konstrukce Analýza napětí, posouzení (mezního stavu únosnosti, stability, deformací, vzpěru, klopení, spolehlivosti proti boulení, průřezů podle metody elasticky-plasticky), nelineární materiálové charakteristiky pro zohlednění plasticity plošných prvků, tvary vybočení a boulení, součinitele kritického zatížení, vzpěrné délky, imperfekce, průřezové charakteristiky, přípoje, EC 3, AISC, SIA, IS, BS, GB, CSA, AS, NTC-DF, SP, SANS, NBR Vlastní frekvence a vlastní tvary, analýza vynuceného kmitání, generování náhradních seizmických zatížení podle multimodální metody spektra odezvy Produktové rozhraní pro ocelové konstrukce (DSTV), CIS/2 Structural Frame Schema, Microsoft Excel / OpenOffice.org Calc, formáty souborů DXF, IFC, SDNF, GLASER -isb cad-, DICAD STRAKON, Nemetschek Allplan, CADKON, Tekla Structures, integrace v Autodesk AutoCAD a Revit Structure, přenos výztuže do Autodesk Structural Detailing, hladiny na pozadí, Bautext, RTF, programovatelné rozhraní COM, import formátů Standard Acis Text Format (*.sat), Initial Graphics Exchange Specification (*.iges) a Standard For The Exchange Of Product Model Data (*.stp) pomocí RX-LINK Prutové konstrukce a konstrukce složené ze skořepin a těles, tlakové nádoby, boulení desek, problémy stability a kontaktu, potrubí, dynamika strojů, použití různých materiálů, automobilové inženýrství S přídavnými moduly pro RFEM vždy naleznete správné řešení pro úspěch při vaší práci. Beton Dynamika Rozhraní Inženýrství Statika, která Vás bude bavit... RFEM 5 Dlubal Software s.r.o. Software pro statické výpočty metodou MKP 4

5 Nové funkce v programu RFEM 5 Snadná práce s generovanými a uživatelsky definovanými pohledy v navigátoru projektu - Pohledy Přímý hromadný tisk konstrukce, zatížení a grafiky výsledků do tiskového protokolu S novým Správcem konfigurací můžeme zadávat uživatelsky definovaná nastavení pro zobrazení, možnosti programu, panely nástrojů atd. a ukládat je jako samostatné konfigurace. Lze takto uložit několik různých konfigurací. Nové typy prutů: Lano na kladkách Výsledkový prut (integrující napětí a vnitřní síly) Tuhosti Pružina Zavedení šesti nových jazyků. Nyní je možné pracovat v českém, anglickém, německém, italském, španělském, francouzském, portugalském, polském a ruském uživatelském prostředí. Vybrané funkce pro zadávání konstrukce v RFEMu 5 Snadné vytváření a ukládání liniových rastrů Relativní excentricita prutu vzhledem k jinému prutu Nové materiálové modely: ortotropní - 3D, teplota, plastický - 1D, izotropně plastický - 2D/3D, Tsai-Wu - 3D, zdivo - 2D Seznam oblíbených průřezů pro databázi průřezů Definice pružně nebo pevně spojených dřevěných průřezů a hybridních průřezů Nové možnosti pro pracovní rovinu (rovina pomocí 3 bodů, linie + směr, osa prutu + rovina, rovina plochy, odsazení) Posunutí a kopírování objektů v uživatelsky definovaném souřadném systému Sčítání a odečítání těles pomocí booleovských operátorů Výběr vlastností objektů, které se zobrazí v předvýběru Skrývání objektů pomocí ořezávací roviny Renderování pro zatížení a průhledný model konstrukce Definice plošných podpor Spuštění poslední použité funkce pomocí klávesy <Enter> nebo pravého tlačítka myši Zadání nového prutu v relativních vzdálenostech od konců stávajících prutů Natočení zatížení na uzel / uzlové podpory ve směru souřadného systému uzlu, prutu nebo v uživatelsky definovaném souřadném systému Vybrané funkce pro zadávání zatížení a analýzu Působení zatížení od vícevrstvých konstrukcí, například střech, stropů nebo podlah Nové typy zatížení: počáteční předpětí, konečné předpětí, vynucený posun, vynucené pootočení, obsah trubky - plný/ částečný, rotační pohyb Definice plošných zatížení na otvorech Zadání počátečního naklonění a zakřivení v absolutních hodnotách Nové možnosti pro analýzu velkých deformací (analýza podle Newtona-Raphsona kombinovaná s Picardovou, jen Picardova analýza nebo Newton-Raphsonova analýza s konstantní maticí tuhosti) Zobrazení generovaného zatížení odděleně Parabolické a čtyřúhelníkové zatížení na prut Vybrané funkce pro výstup výsledků a obecné funkce Barvy renderování lze nastavit podle vlastností objektů Snadné smazání údajů z modulu přímo v navigátoru Data Definice oblastí průměrování pro vyhlazení singularit Animace vnitřních sil a napětí Výstupy filtrovaných výsledků (např. posouzení s určitým využitím) Model exportovaný do 3D PDF (také se zatížením, výsledky atp.) Statika, která Vás bude bavit... RFEM 5 Dlubal Software s.r.o. Software pro statické výpočty metodou MKP 5

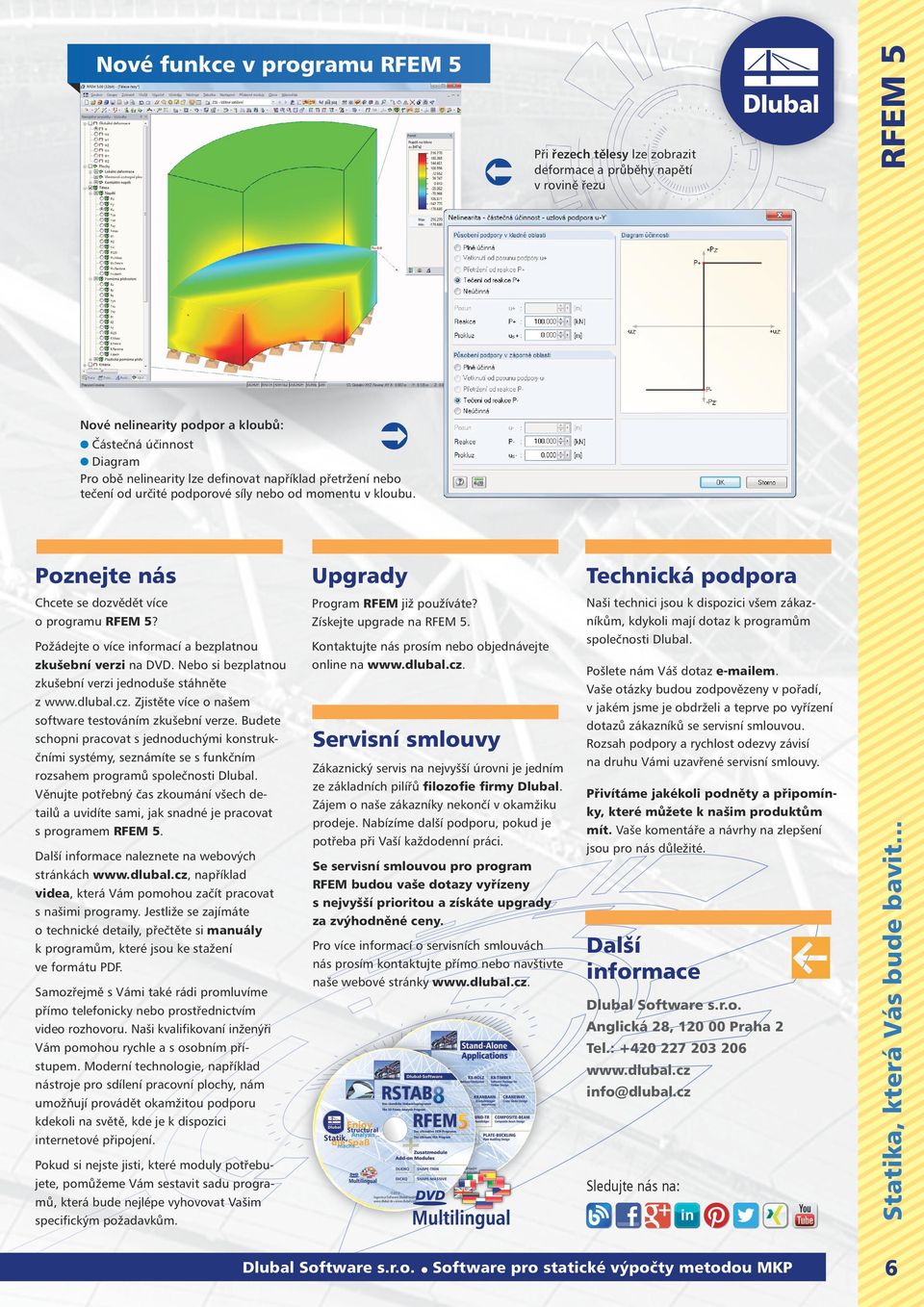

6 Při řezech tělesy lze zobrazit deformace a průběhy napětí v rovině řezu RFEM 5 Nové funkce v programu RFEM 5 Nové nelinearity podpor a kloubů: Částečná účinnost Diagram Pro obě nelinearity lze definovat například přetržení nebo tečení od určité podporové síly nebo od momentu v kloubu. Poznejte nás Upgrady Technická podpora Chcete se dozvědět více o programu RFEM 5? Program RFEM již používáte? Získejte upgrade na RFEM 5. Požádejte o více informací a bezplatnou zkušební verzi na DVD. Nebo si bezplatnou zkušební verzi jednoduše stáhněte z Zjistěte více o našem software testováním zkušební verze. Budete schopni pracovat s jednoduchými konstruk čními systémy, seznámíte se s funkčním roz sahem programů společnosti Dlubal. Věnujte potřebný čas zkoumání všech de tailů a uvidíte sami, jak snadné je pracovat s programem RFEM 5. Kontaktujte nás prosím nebo objednávejte online na Naši technici jsou k dispozici všem zákazníkům, kdykoli mají dotaz k programům společnosti Dlubal. Samozřejmě s Vámi také rádi promluvíme přímo telefonicky nebo prostřednictvím video rozhovoru. Naši kvalifikovaní inženýři Vám pomohou rychle a s osobním pří stupem. Moderní technologie, například nástroje pro sdílení pracovní plochy, nám umožňují provádět okamžitou podporu kdekoli na světě, kde je k dispozici internetové připojení. Pokud si nejste jisti, které moduly potřebu jete, pomůžeme Vám sestavit sadu pro gra mů, která bude nejlépe vyhovovat Vašim specifickým požadavkům. Zákaznický servis na nejvyšší úrovni je jedním ze základních pilířů filozofie firmy Dlubal. Zájem o naše zákazníky nekončí v okamžiku prodeje. Nabízíme další podporu, pokud je potřeba při Vaší každodenní práci. Přivítáme jakékoli podněty a připomín ky, které můžete k našim produktům mít. Vaše komentáře a návrhy na zlepšení jsou pro nás důležité. Se servisní smlouvou pro program RFEM budou vaše dotazy vyřízeny s nejvyšší prioritou a získáte upgrady za zvýhodněné ceny. Pro více informací o servisních smlouvách nás prosím kontaktujte přímo nebo navštivte naše webové stránky Další informace Dlubal Software s.r.o. Anglická 28, Praha 2 Tel.: info@dlubal.cz Sledujte nás na: Dlubal Software s.r.o. Software pro statické výpočty metodou MKP Statika, která Vás bude bavit... Další informace naleznete na webových stránkách například videa, která Vám pomohou začít pracovat s našimi programy. Jestliže se zajímáte o technické detaily, přečtěte si manuály k programům, které jsou ke stažení ve formátu PDF. Servisní smlouvy Pošlete nám Váš dotaz em. Vaše otázky budou zodpovězeny v pořadí, v jakém jsme je obdrželi a teprve po vyřízení dotazů zákazníků se servisní smlouvou. Rozsah podpory a rychlost odezvy závisí na druhu Vámi uzavřené servisní smlouvy. 6
