Tento dokument popisuje hlavní změny a rozšíření provedené v programu SCIA ESA PT verze 2007 v porovnání s předchozí verzí 2006.

Transkript

1 Novinky ve verzi 2007

2

3 Tento dokument popisuje hlavní změny a rozšíření provedené v programu SCIA ESA PT verze 2007 v porovnání s předchozí verzí Nejsou zde však uvedeny všechny změny a nejsou zde uvedeny opravené chyby. 3

4 Obsah BIM - VÝMĚNA DAT MEZI APLIKACEMI...6 Funkce vzájemné výměny dat mezi programy (roundtrip)... 6 IFC... 6 REVIT SCIA ESA PT a Autodesk Revit Structure... 8 Allplan: Architektonické prvky... 8 Aktualizace ESA-ESA... 9 Obecná grafická entita / VRML+DWG import Geometrické tolerance Polodynamický odkaz do AutoCADu pomocí vícenásobného DWG exportu a Xrefs Automatické spojení 1D a 2D prvků MODELÁŘ...13 CAD tvar 2D prvků Otvory v nosnících OBECNÁ ZLEPŠENÍ...15 Obecná zlepšení zobrazení výsledků na desce Styl výkresu Typ palety hodnot pro izolinie Zobrazení výsledků pro každý uzel či prvek sítě konečných prvků ZATÍŽENÍ...17 Generátor zatížení větrem a sněhem v souladu s EC EN : VÝPOČTY...18 Primární účinky NÁVRH A POSUDKY OCELOVÝCH KONSTRUKCÍ...19 Nová AISC Specifikace pro budovy ze stavební oceli (ANSI/AISC ) Rozšíření posudku oceli podle EN: Posudek lešení v souladu s EN Posudek lešení Určení vzpěrnostního systému a vzpěrných délek pro sloupy za uzlem s flexibilním kloubem Požární odolnost podle nové normy EC3 (EN verze 2005) NÁVRH BETONU

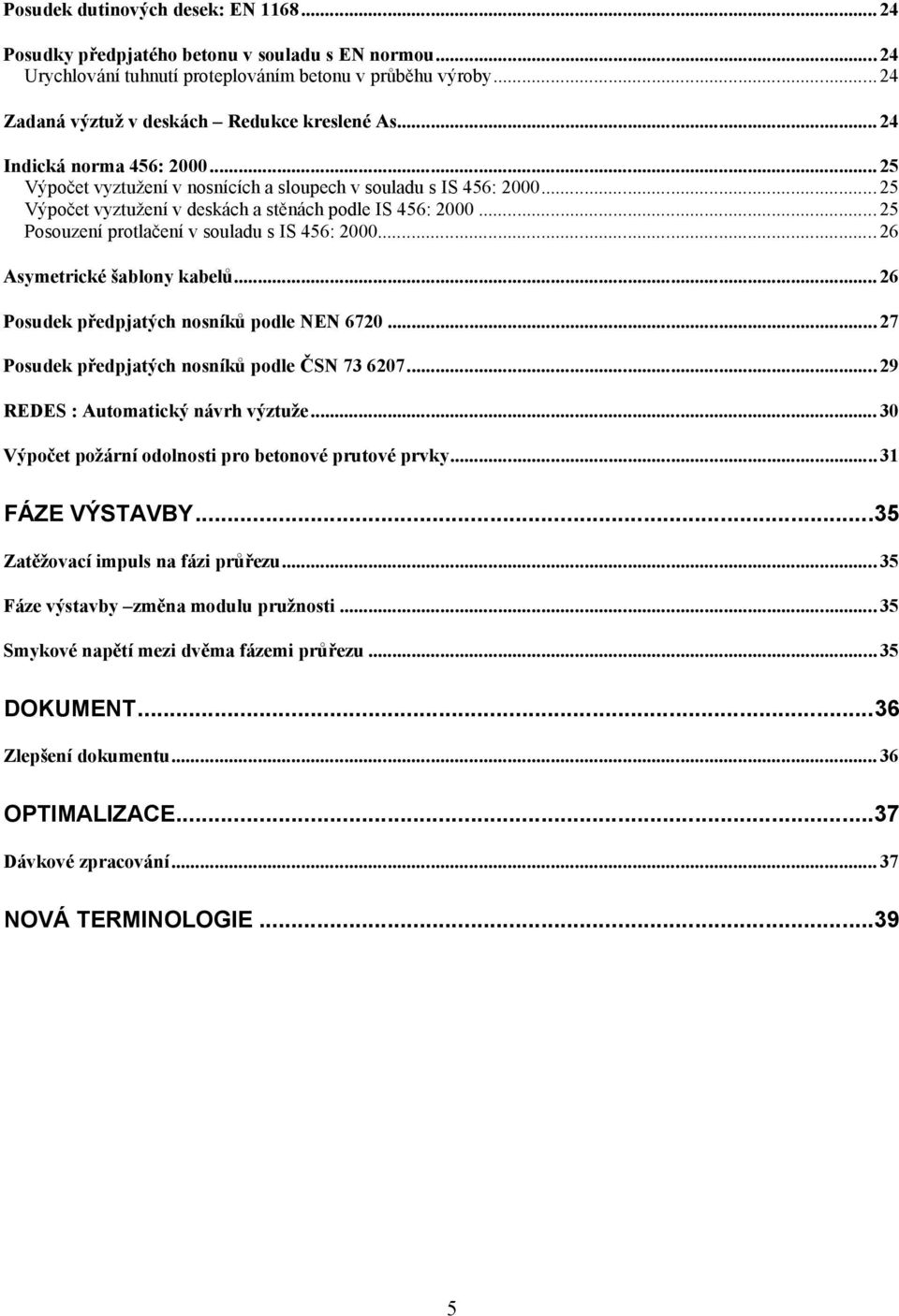

5 Posudek dutinových desek: EN Posudky předpjatého betonu v souladu s EN normou Urychlování tuhnutí proteplováním betonu v průběhu výroby Zadaná výztuž v deskách Redukce kreslené As Indická norma 456: Výpočet vyztužení v nosnících a sloupech v souladu s IS 456: Výpočet vyztužení v deskách a stěnách podle IS 456: Posouzení protlačení v souladu s IS 456: Asymetrické šablony kabelů Posudek předpjatých nosníků podle NEN Posudek předpjatých nosníků podle ČSN REDES : Automatický návrh výztuže Výpočet požární odolnosti pro betonové prutové prvky FÁZE VÝSTAVBY...35 Zatěžovací impuls na fázi průřezu Fáze výstavby změna modulu pružnosti Smykové napětí mezi dvěma fázemi průřezu DOKUMENT...36 Zlepšení dokumentu OPTIMALIZACE...37 Dávkové zpracování NOVÁ TERMINOLOGIE

6 BIM - VÝMĚNA DAT MEZI APLIKACEMI Funkce vzájemné výměny dat mezi programy (roundtrip) SCIA ESA PT se stává více a více otevřeným k výměně dat s ostatními programy. Verze 2007 představuje mnoho nových cest výměny: výměna dat přes IFC, výměna dat s programem REVIT Rozhraní s REVIT API, Allplan: vzájemná výměna architektonických prvků Navíc, další účinná funkce může významně zvednout efektivitu, se kterou jsou data sdílena mezi dvěma programy. Tato funkce je ESA-ESA aktualizace. IFC Jeden ze základních požadavků kladených na CAE systémy byl donedávna import a export z DXF souborů, což byla nejjednodušší a často jediná možná cesta jak přenést tvar konstrukce mezi CAD a CAE systémy. Momentálně jsou však požadavky na propojení mezi takovými systémy mnohem větší. Proto byly vyvinuty mnohem sofistikovanější formáty dat. Tyto formáty umožňují uživatelům udělat více než pouze vyměnit základní geometrická data. Jeden z těchto formátů, který se stává stále více populárním je IFC. Zkratka IFC znamená Industry Foundation Classes (základní průmyslové třídy), což je standard pro výměnu mezinárodně standardizovaných definicí objektů používaných ve stavebnictví. Tento formát byl vytvořen a je podporován organizací IAI (International Alliance for Interoperability; Mezinárodní Aliance Součinnosti). Hlavní obchodní cíl organizace IAI je integrovat AEC/FM (Architectural, Engineering, Construction and Facilities Management; management architektury, inženýrství, staveb a zařízení) průmysl tím, že se specifikuje IFC standard jako univerzální jazyk pro zlepšení komunikace, produktivity, času doručení, nákladů a kvality designu, konstrukce, provozu a udržování životního cyklu. SCIA ESA PT 2007 používá formát IFC 2x3. Výhoda tohoto formátu je, že je možno číst přímo nosníky a desky a ne pouze pomocné linie, ze kterých bylo nutno vytvořit model struktury manuálně. Všeobecně, IFC formát podporuje široký rozsah objektů jako nosníky, desky, ocelové přípoje, výztž (pro železobeton) a dokonce výsledky výpočtů. SCIA ESA PT 2007 podporuje pouze podskupinu z výše zmíněných schopností. Nicméně v budoucnosti plánujeme pravidelné rozšiřování a aktualizace. SCIA ESA PT 2007 aktuálně povoluje výměnu následujících dat: rovné nosníky (včetně sloupů), průřezy: o parametrické: obdélníkový, kruhový, trubka, I, T, L, U, Z, O, C, o tenkostěnný, o válcový, o rovinná deska (včetně otvorů), stěny konstantní výšky, ořezy nosníků ostatními entitami, nerozeznané tvary mohou být importovány jako obecná tělesa a mohou být zobrazeny v SCIA ESA PT

7 Import tvaru konstrukce se stává efektivním nástrojem hlavně ve spojení s dalšími funkcemi SCIA ESA PT 2007, například s automatickým generováním výpočetního modelu z konstrukčního modelu (jednotlivé prvky mohou být zarovnány (zpřesněny) takže se mohou protínat ve svých osách či středových plochách) nebo aktualizací modelu daty přečtenými z upraveného IFC souboru (program je schopen rozeznat změny a uživatel se pak může rozhodnout, které změny mají být akceptovány a které nikoliv) viz. odstavec ESA-ESA aktualizace. Několik příkladů modelů importovaných pomocí IFC formátu z CAD programů jiných výrobců: 7

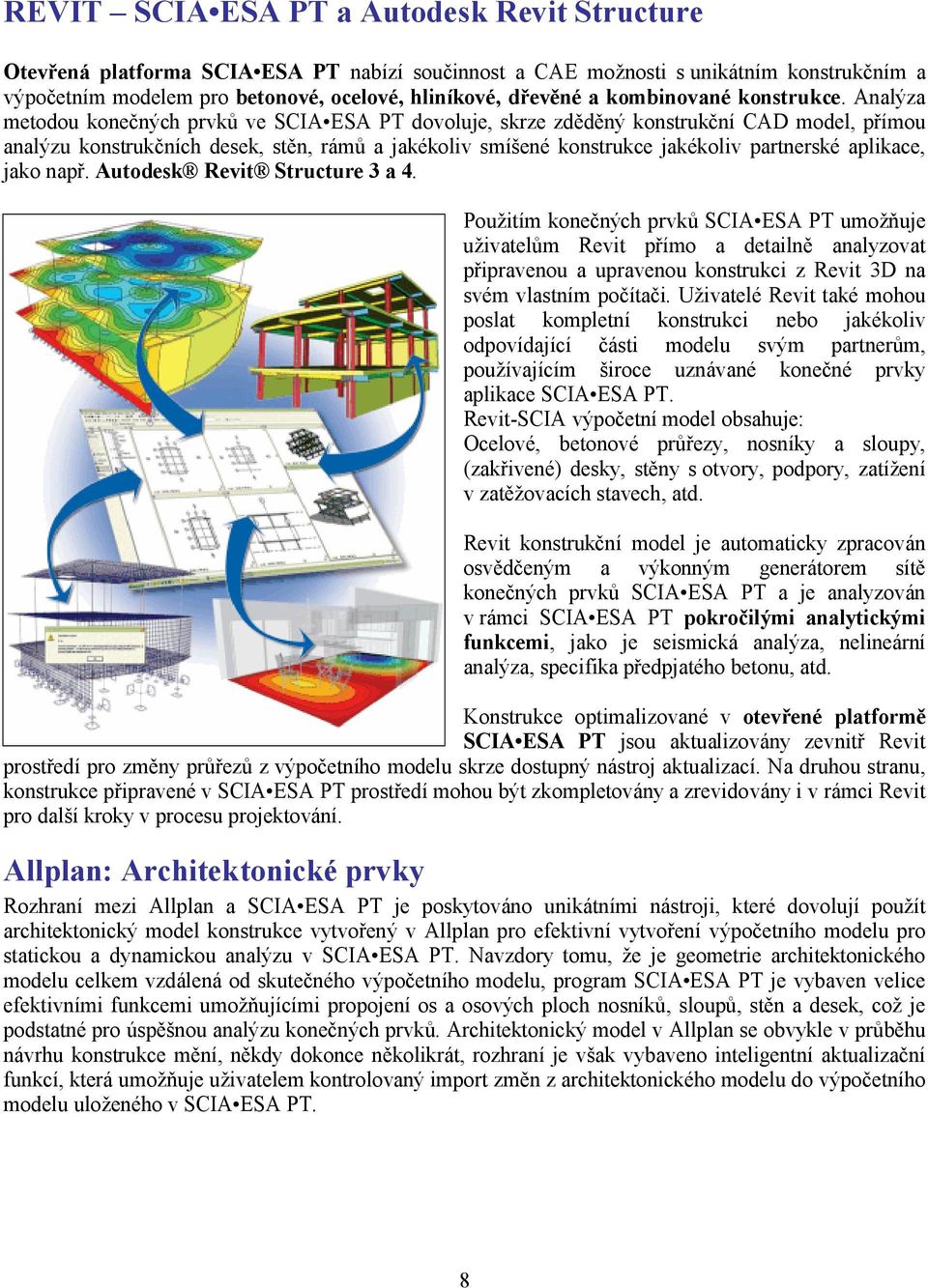

8 REVIT SCIA ESA PT a Autodesk Revit Structure Otevřená platforma SCIA ESA PT nabízí součinnost a CAE možnosti s unikátním konstrukčním a výpočetním modelem pro betonové, ocelové, hliníkové, dřevěné a kombinované konstrukce. Analýza metodou konečných prvků ve SCIA ESA PT dovoluje, skrze zděděný konstrukční CAD model, přímou analýzu konstrukčních desek, stěn, rámů a jakékoliv smíšené konstrukce jakékoliv partnerské aplikace, jako např. Autodesk Revit Structure 3 a 4. Použitím konečných prvků SCIA ESA PT umožňuje uživatelům Revit přímo a detailně analyzovat připravenou a upravenou konstrukci z Revit 3D na svém vlastním počítači. Uživatelé Revit také mohou poslat kompletní konstrukci nebo jakékoliv odpovídající části modelu svým partnerům, používajícím široce uznávané konečné prvky aplikace SCIA ESA PT. Revit-SCIA výpočetní model obsahuje: Ocelové, betonové průřezy, nosníky a sloupy, (zakřivené) desky, stěny s otvory, podpory, zatížení v zatěžovacích stavech, atd. Revit konstrukční model je automaticky zpracován osvědčeným a výkonným generátorem sítě konečných prvků SCIA ESA PT a je analyzován v rámci SCIA ESA PT pokročilými analytickými funkcemi, jako je seismická analýza, nelineární analýza, specifika předpjatého betonu, atd. Konstrukce optimalizované v otevřené platformě SCIA ESA PT jsou aktualizovány zevnitř Revit prostředí pro změny průřezů z výpočetního modelu skrze dostupný nástroj aktualizací. Na druhou stranu, konstrukce připravené v SCIA ESA PT prostředí mohou být zkompletovány a zrevidovány i v rámci Revit pro další kroky v procesu projektování. Allplan: Architektonické prvky Rozhraní mezi Allplan a SCIA ESA PT je poskytováno unikátními nástroji, které dovolují použít architektonický model konstrukce vytvořený v Allplan pro efektivní vytvoření výpočetního modelu pro statickou a dynamickou analýzu v SCIA ESA PT. Navzdory tomu, že je geometrie architektonického modelu celkem vzdálená od skutečného výpočetního modelu, program SCIA ESA PT je vybaven velice efektivními funkcemi umožňujícími propojení os a osových ploch nosníků, sloupů, stěn a desek, což je podstatné pro úspěšnou analýzu konečných prvků. Architektonický model v Allplan se obvykle v průběhu návrhu konstrukce mění, někdy dokonce několikrát, rozhraní je však vybaveno inteligentní aktualizační funkcí, která umožňuje uživatelem kontrolovaný import změn z architektonického modelu do výpočetního modelu uloženého v SCIA ESA PT. 8

9 Aktualizace ESA-ESA ESA-ESA aktualizace umožňují vyměnit či sdílet data projektu s kolegy, kteří také používají SCIA ESA PT. Momentálně je možno sdílet jak základní geometrická data jako jsou například nosníky, desky a náběhy tak vlastnosti jako je materiál, průřez a vrstva. Princip je jednoduchý. Uživatel A vytvoří první verzi (obr. Uživatel A) projektu a pošle ji uživateli B. Uživatel B pokračuje s projektem (obr. Uživatel B) a poté ji zpět pošle uživateli A. Je jasné, že během této doby mohl i uživatel A provést nějaké změny. A nyní přichází čas na použití SCIA ESA PT a jeho ESA- ESA aktualizační funkce. Aktualizační funkce porovná oba projekty a nalezne, co bylo přidáno, smazáno či upraveno. Vše je přehledně shrnuto v elegantním okně (obr. Aktualizace A-B). Nyní přichází řada na uživatele. Musí rozhodnout která varianta je ta, která má být uložena pro budoucí práci. Uživatel A Uživatel B Aktualizace A-B 9

10 Obecná grafická entita / VRML+DWG import Nové virtuální CAD zobrazení vlastností objektu je velice mocný nástroj na zveřejnění virtuálních objektů skrze VRML a DWG importovaná data do SCIA ESA PT. Mnoho CAD software aplikací podporuje export DWG a VRML souborů (AllPlan, AutoCAD, CEA Systems, atd.). Importování VRML souborů se provádí stejným způsobem jako importování DXF a DWG souborů. Takto importovaná data mohou být použita jako 3D rastr nebo jako pozadí. Tyto data nebudou brána v potaz při analýze, ale mohou být tříděna do vrstev a reagují na parametry zobrazení. Virtuální objekty mohou být použity Pro vizualizaci architektonických prvků v SCIA ESA PT poslaných DWG nebo VRML formátem od třetí osoby. Jako kreslící nástroj, díky své úchopové funkci k bodům objektu. Pro pro-aktivní zobrazení změn a souvislostí ve vztahu k optimalizacím nebo konstrukčním adaptacím (např. deformacím). Pro vizualizaci analyzované konstrukce v SCIA ESA PT v jejím prostředí. Pro vizualizaci potrubí v SCIA ESA PT vygenerovaného programy pro návrh zařízení výrobních závodů. Virtuální objekty mohou být poté znovu exportovány do VRML pro 3D publikování konstrukce včetně výsledků analýzy. Pro získání představy o možnostech výměny Virtual CAD objektů přes formát VRML si prohlédněte následující obrázky: Geometrické tolerance SCIA ESA PT verze 2007 představuje novou cestu jak zvládnout možné nepřesnosti výpočetního modelu. To je důležité zvláště pokud byl model importován z jiného programu, ve kterém jsou kritéria pro přesnost méně striktní než požadavky pro numerické metody používané pro analýzu. Uživatel může ovlivňovat chování programu skrze dva parametry. 10

11 Minimální vzdálenost dvou uzlů nebo uzlu od křivky Tento parametr umožňuje uživateli rozhodnout se, zda by měly být dva uzly považovány za jeden a jestli dané uzly leží na křivce či nikoliv. Maximální vzdálenost uzlu z osové plochy desky/skořepiny Tento parametr může mít znatelný vliv na tvar sítě konečných prvků. Tento parametr určuje zda je určitý povrch používán jako rovinný (v tom případě jsou vygenerovány 2D deskové prvky) nebo jako zakřivená skořepina (v tom případě jsou vygenerovány 2D skořepinové prvky a síť konečných prvků může být diametrálně odlišná od rovinné sítě). Polodynamický odkaz do AutoCADu pomocí vícenásobného DWG exportu a Xrefs Přidáním této nové funkce do SCIA ESA PT 2007 společně s Xref funkcí AutoCAD mohou uživatelé našich Generovaných výkresů automaticky vytvářet vybraný seznam položek galerie do AutoCAD dwg souboru nebo do souboru jakéhokoliv výstupního formátu. Toto dovolí uživatelům vytvořit 1 výkres tvaru v AutoCAD, obsahující logo jejich společnosti, jejich funkce v jazyku lisp, jejich styl kreslení, poznámek, spojovacích linek, detailů, atd. Tento generovaný výkres je poloautomaticky aktualizován v případě změn v konstrukci v SCIA ESA PT. Před verzí 2007 jsme měli: možnost exportovat dwg soubory do AutoCAD, naše vlastní generované výkresy, Xref možnost v AutoCAD. Nicméně, jakmile byl dwg soubor adaptován kresličem v AutoCAD, bylo to: hodně práce vše aktualizovat, velice těžké zpětně něco vyhledat, existující soubory *.dwg vytvořené ze SCIA ESA PT byly přepisovány, cenově nákladná ztráta dat a práce. Ale nyní máme vícenásobný export výkresů. To Vám umožňuje: vygenerovat výkresy řezů ve SCIA ESA PT, exportovat všechny (ESA do dwg) výkresy jedním klikem do dwg souboru v pevně zadaném adresáři, import (pomocí Xref) všech potřebných výkresů do výkresu v AutoCAD, provést změny, črty a úpravy do tohoto AutoCAD výkresu užitím všech AutoCAD funkcí, jít zpět do SCIA ESA PT a provést nějaké změny hlavní konstrukce, 11

12 aktualizovat (=přepsat) všechny (ESA do dwg) vybrané výkresy pouze jedním klikem z galerie SCIA ESA PT, obnovit Xref v AutoCAD výkresu, pokračovat v práci v AutoCAD s aktualizovanými daty. Automatické spojení 1D a 2D prvků Oboustranné automatické propojení mezi 1D (nosníky) a 2D (deskami, skořepinami) prvky je nyní kontrolováno v nově navrženém dialogu. Uživatel může nastavit soubor parametrů, které kontrolují proces spojení. Například je možné rozhodnout, zde je vrcholový uzel kde jsou spojeny desky a nosníky realizován jako připojený uzel. Pokud je tomu skutečně tak, jakákoliv budoucí manipulace s nosníkem ovlivní také uzel desky. Uzel následuje pohyb nosníku a tvar desky se tomu uzpůsobí. Jako příklad předpokládejme následující jednoduchou konstrukci. Pokud je volba ON (zapnuta) a připojený uzel je generován, pak při změně polohy sloupu o určitou distanci deska následuje tento pohyb. Na druhou stranu, pokud je volba OFF (vypnutá), stejná operace (posunutí sloupu) rozdělí konstrukci na dvě části. Další volba je užitečná pro import modelů z jiných programů přes formát XML v případě, že externí program podporuje definici volných uzlů používaných například pro definici zatížení. V SCIA ESA PT jsou takové uzly připojeny jako interní uzly příslušné desky. 12

13 MODELÁŘ CAD tvar 2D prvků Třebaže SCIA ESA PT je primárně moderní a komplexní nástroj pro statické, dynamické, atd. výpočty může být také použit jako výborný modelář. Celkem můžeme vytvořit dva typy modelů: konstrukční model (nazývaný CAD model v dřívější verzi SCIA ESA PT) a výpočetní model. První zmíněný reprezentuje skutečný tvar konstrukce a je také používán pro import z dalších CAD programů. Ten druhý obsahuje určitá zjednodušení a zidealizování vynucená aplikovanou metodou řešení. Doposud byl konstrukční model v SCIA ESA PT omezen pouze na prvky nosníků. Nyní se tyto vlastnosti rozšířily na desky, stěny a skořepiny. Uživatel může využít všechny výhody tohoto faktu a (a to je důležité) v rámci jednoho projektu definovat jak vyladěný výpočetní model, který poskytuje přesné výsledky a pěkně vypadající konstrukční model, ve kterém se odráží skutečné uspořádání konstrukce. Ale to není vše! SCIA ESA PT umožňuje uživateli importovat model konstrukce z jiného softwaru. Nejčastěji je importován konstrukční tvar (obr. Importovaný konstrukční tvar). Uživatel je poté postaven před problém jak přetvořit tento konstrukční model na fungující výpočetní model obvykle jsou zde problémy se spoji přiléhajících prvků (obr. Importovaný výpočetní model). SCIA ESA PT přichází s šikovným řešením. Po jednom kliku a malé hře s několika parametry (obr. Uspořádání a porovnání), které kontrolují celý proces, SCIA ESA PT může automaticky přeměnit konstrukční model na ten výpočetní (obr. Vyrovnaný výpočetní model). Může se stát, že během této přeměny nastane nějaký problém. Uživatel je však ihned graficky o tomto problému informován. Jakmile jsou tato místa jednou manuálně upravena, nic nebrání uživateli v zadání požadovaných okrajových podmínek, zatěžovacích stavů, zatížení a dalších dat potřebných pro úspěšný výpočet projektu. Importovaný konstrukční tvar Importovaný výpočetní model Vyrovnání Vyrovnaný výpočetní model 13

14 Otvory v nosnících Většinou je nosník definovaný v SCIA ESA PT s průřezem konstantním po celé délce. Náběhy a pruty s proměnným průřezem jsou jediné výjimky. Ale i když tato situace nastane, obvykle máme k dispozici plnou stěnu, u které se může výška, šířka či obojí v zadaných intervalech měnit. Funkce Otvor v nosnících (Prvek 1D otvor) představuje kvalitativně novou vlastnost. Tato funkce umožňuje uživateli definovat otvor kdekoliv v nosníku. Porovnáním dvou nosníků na obrázku níže lépe pochopíme, co Otvor přesně znamená. Otvory mohou být použity buď pro výpočet a návrh nebo mohou sloužit pouze jako dodatková informace a být použity jen ve výkresu. V takovém případě je výpočet proveden s originálním průřezem bez jakýchkoliv otvorů a výřezy (otvory) nejsou brány v potaz. Tento přepínač mezi výpočtem a výkresem může být nastaven samostatně pro každý otvor v modelu zvlášť. Otvor může jít skrz celou tloušťku stěny průřezu nebo může vyříznout pouze její část. Plný otvor Částečný otvor (výřez) Je možné ovlivnit zarovnání otvoru, např. pozici podél výšky nosníku. Vrchní zarovnání Centrální zarovnání Spodní zarovnání 14

15 OBECNÁ ZLEPŠENÍ Obecná zlepšení zobrazení výsledků na desce Styl výkresu Výsledky na deskách mohou být zobrazeny ve standardním stylu při použití izolinií/izopásů. Alternativně také mohou být vykresleny podél definovaného řezu napříč deskou. Oba styly zmíněné výše mohou být zkombinovány. Izolinie/izopásy a diagram na řezu pak budou zobrazeny společně. Nebo může být vypočítána pouze výslednice sil podél daného řezu. A nakonec, lze zobrazit také hlavní veličiny a jejich směr (trajektorie). 15

16 Typ palety hodnot pro izolinie Numerické hodnoty použité v paletě izolinií/izopásem jsou obvykle vypočítány automaticky programem a respektují rozsah posuzované veličiny (např. minimální a maximální hodnota) a nastavený počet izolinií/izopásem. Na základě určitých okolností může být vhodnější nastavit paletu hodnot manuálně. Například, pokud se jedná o návrh vyztužení betonu v nosníku, může být užitečné nastavit hodnoty tak, že např. odpovídají průřezové ploše 1, 2, 3, n prutů konkrétního průměru. SCIA ESA PT verze 2007 představuje tři typy palet hodnot. Automatická paleta hodnot normální Hodnoty v paletě jsou vypočteny automaticky a použity tak jak vyjdou, to znamená že desetinná čísla jsou zobrazena v délce specifikované v Nastavení > Jednotky. Automatická paleta hodnot zaokrouhlená Hodnoty v paletě jsou vypočteny automaticky a zaokrouhleně tak, že si uživatel může lépe přečíst výsledek. Uživatelem nastavená paleta hodnot Jako výchozí je zde nastavena paleta identická s Automatickou paletou hodnot - zaokrouhlenou. Ale uživatel může editovat hodnoty a nastavit takové hodnoty, které mu nejvíce vyhovují. Navíc se paleta stává "zmraženou" a je použita pro každou výsledkovou veličinu. Zobrazení výsledků pro každý uzel či prvek sítě konečných prvků SCIA ESA PT verze 2007 nabízí volbu zobrazení numerického výsledku na obrazovce a v dokumentu pro všechny zatěžovací stavy ve vybraném uzlu konečných prvků nebo ve všech prvcích. Tato funkce je dostupná pro všechny typy výsledků v desce, stěnách a skořepinách (to znamená ve 2D prvcích). 16

17 ZATÍŽENÍ Generátor zatížení větrem a sněhem v souladu s EC EN :2005 Generátor zatížení větrem a sněhem není nový modul v SCIA ESA PT. Nicméně tento modul je v nové verzi 2007 významně upraven aby odpovídal EC :2005 a odrážel požadavky uživatele. Modul Generátor větru a sněhu v SCIA ESA PT poskytuje stavebnímu inženýrovi interaktivní grafický nástroj pro rychlé a snadné vkládání zatížení na rámy. Uživatel může mít zatížení sněhem či větrem na rámové konstrukce generované automaticky v souladu s EC EN :2005 (sekce 4) nebo, alternativně, může být zatěžovací křivka vložena manuálně. Jak normou-definované tak uživatelem zadané zatěžovací křivky mohou být zobrazeny na obrazovce či v dokumentu. Obecně může uživatel přizpůsobit rozložení větru a součinitele tlaku s tím, že modul automaticky generuje standardní rozložení větru pro specifický region a kategorii terénu. Modul generuje součinitele tlaku pro jakýkoliv daný směr větru vítr zleva či zprava kombinovaný s vnitřním přetlakem či podtlakem. Jasný formát dialogu ukazuje výsledky a poskytuje možnost změnit součinitel tlaku pokud je to zapotřebí. Uživatelé určují váhu sněhu a součinitele expozice stejným způsobem. Mohou také ověřit a ovlivnit každý krok automatického generování zatížení sněhem. Po schválení součinitele expozice a tlaku modul využije vybraná vložená data na vygenerování zatížení na rovinný řez prostorovou konstrukcí. 17

18 VÝPOČTY Primární účinky Pro deformační zatížení je nyní možné vypočítat základní síly jako ekvivalentní napětí v síti uzlů konečných prvků. Jako příklad můžeme uvést jednoduchý nosník o dvou polích namáhaný nerovnoměrným teplotním zatížením (horní vlákna jsou zahřívána a spodní jsou chlazena). Celkový moment My se skládá ze dvou částí: první (primární) vztažená k účinkům teploty (která se snaží nosník ohýbat), a druhá (sekundární) vychází z reakcí na prostřední podpoře. Účinek teplotního zatížení je ekvivalentní účinku spojitého ohybového momentu působícího po celém nosníku. Konečný ohybový moment má trojúhelníkový průběh, a nosník se deformuje způsobem, který je zobrazen na obrázku. Abychom mohli vidět primární účinek (tj. ekvivalentní zatížení) určitého zatížení je nezbytné definovat samostatný zatěžovací stav a přiřadit mu požadovaný normální zatěžovací stav (tento přiřazený zatěžovací stav, pro který má být primární účinek určen, smí obsahovat pouze deformační zatížení jako je teplotní zatížení, definované zakřivení, atd.). Tuto vlastnost je také možno použít k určení primárního účinku předpětí v místech, kde je třeba určit účinek samotných kabelů na konstrukci. 18

19 NÁVRH A POSUDKY OCELOVÝCH KONSTRUKCÍ Nová AISC Specifikace pro budovy ze stavební oceli (ANSI/AISC ) Nová specifikace AISC 2005, vydaná American Institute of Steel Construction, Inc. (Americký institut ocelových konstrukcí), poskytuje obecně aplikovatelné požadavky pro návrh a provedení budov ze stavební oceli. Tato specifikace schválená úřadem ANS je první vydání, kde je spojen jak návrh podle dovolených namáhání (LRFD) tak návrh se součiniteli zatížení a únosnosti (ASD). Rozvoj tohoto nového posudku oceli v SCIA ESA PT obsahuje aktualizované články normy a bude nabízen spolu se starými moduly posudků oceli podle AISC ASD a AISC LFRD. V SCIA ESA PT je pro tento nový způsob posuzování oceli použito stejné prostředí a stejný způsob posouzení jako pro ostatní, starší posudky oceli. Implementovány jsou nové kapitoly AISC týkající se třídy oceli, klasifikace průřezu, vzpěrnostních délek, dat o prutu, atd. Jsou podporovány jak metrické tak anglické jednotky. Rozšíření posudku oceli podle EN: Posudek lešení v souladu s EN Posudek lešení Posudek oceli podle Eurokódu byl rozšířen o návrh lešení. Rozšíření zahrnuje: Posudek prvků trubek (čl ; interakční rovnice) Posudek základových patek podle Eurokódu (Posudek momentu na mezi únosnosti (Mu) v závislosti na osové síle) Posudek nelineárních kloubů ve spojovacích uzlech. Nelineární klouby se vybírají z (předdefinované) uživatelské knihovny v SCIA ESA PT Porovnání únosnosti s návrhovými silami (Příloha C pren ) a kombinace sil (čl ; rovnice 10 a 11) pro spojky z uživatelské knihovny. Tato knihovna poskytuje následující položky k výběru: - Obdélníková spojka - Objímková spojka - Kloubová spojka - Paralelní spojka 19

20 Určení vzpěrnostního systému a vzpěrných délek pro sloupy za uzlem s flexibilním kloubem U běžných systémů lešení jsou sloupy v rámech považovány za jednoduché. Nicméně v takovémto případě jsou sloupy spojeny flexibilními klouby. To znamená, že by systémová délka měla jít až za flexibilní pružinu. Nicméně v SCIA ESA PT je systémová délka automaticky zastavena v uzlu, pokud je zde nalezen kloub. Pokud je vybrán modul posudku pro lešení, SCIA ESA PT 2007 při určení systémové délky (a vzpěrné délky) za uzlem s kloubem/pružinou nebere kloub/pružinu ve sloupu do úvahy. 20

21 Požární odolnost podle nové normy EC3 (EN verze 2005) Návrh ocelových konstrukcí, v případě že bereme v potaz konstrukční návrh požární odolnosti na zjednodušeném modelu, je popsán v souladu se specifikacemi danými v EN Uživatelské rozhraní Uživatelské rozhraní EN posudku na požární odolnost bylo navrženo podobně jako další implementované posudky. Součástí je: standardní definice vzpěrnostních údajů a LTB dat, standardní posudek deplanace, provedený jako elastický posudek napětí, standardní výstupní příslušenství, optimalizace. Uživatelem definovaná křivka požáru Novou vlastností návrhu požární odolnosti oceli je uživatelem definovaná křivka požáru. Funkce Požární odolnost podporovala ve verzi SCIA ESA PT 2006 pouze výběr z daných normových teplotních křivek (ISO 834, vnější požár, uhlovodíková křivka, doutnající požár). V této nové verzi byla zavedena metoda dovolující parametricky zadané přirozené požáry. 21

22 Jsou možné následující hodnoty: výchozí (definované v Nastavení oceli), ISO 834 křivka, křivka vnějšího požáru, uhlovodíková křivka, křivka doutnajícího požáru, z knihovny. Pokud zvolíme možnost z knihovny můžeme si vybrat teplotně požární křivku z teplotně požární knihovny. Vypočítávány budou následující oblasti: Oblast pevnosti; Oblast teplot; Oblast času Všechny výsledky budou zobrazeny jako výstup v tabulce a v nákresu, reprezentovat je budou křivka závislosti teploty na čase, křivka závislosti teploty oceli na čase a křivka závislosti meze kluzu na čase. 22

23 Výsledné časové křivky přes zadání normové ISO 834 křivky: (Zobrazeno: ISO-křivka [červená], mez kluzu materiálu [zelená] a teplota oceli [modrá] ) Výsledné časové křivky pro vstup uživatelem definované křivky 'z knihovny': 23

24 NÁVRH BETONU Posudek dutinových desek: EN 1168 Pro tento specifický úkol můžeme s dutinovými deskami zacházet jako se speciálním typem nosníku. Tento přístup nám dovoluje provést posudky v souladu s příslušnými články z EN 1168: Odolnost proti trhlinám pro předpjaté dutinové desky, Smyková únosnost a únosnost v kroucení. Posudky předpjatého betonu v souladu s EN normou Urychlování tuhnutí proteplováním betonu v průběhu výroby Toto zlepšení se vztahuje pouze k normě EC-EN a pouze k prefabrikovaným prvkům. Je založeno na Eurokódu Návrh betonových konstrukcí - část 10. Urychlování tuhnutí proteplováním betonu při jeho výrobě bylo zavedeno v SCIA ESA PT Tento typ zahřívání ovlivňují dva důležité faktory betonových prvků. Ten první je vyzrálost betonu. Ten druhý je ztráta relaxací u předpínací oceli. Vyzrálost betonu Vyzrálost betonu je upravena podle kapitoly část (3) ve spojení s Přílohou B obrázek B.10 s upraveným časem stárnutí betonu. Urychlení relaxace Bylo zavedeno stoupání teploty během proteplování a propařování. Časově závislé funkce v jsou upraveny ekvivalentním časem z obrázku Poznámka: Typ napínání popsán v knize Jaroslava Navrátila: Předpjaté betonové konstrukce, strana 80, není zaveden v tomto zlepšení. Zadaná výztuž v deskách Redukce kreslené As Už předchozí verze SCIA ESA PT umožňovala zadávat skutečné vyztužení v deskách, ale toto vyztužení se bralo v potaz pouze ve výpočtech průhybů v souladu s národními standardy. Verze SCIA ESA PT 2007 provádí výpočty (na základě požadavku uživatele) se skutečným, uživatelem definovaným vyztužením v desce také při určení zbývajícího požadovaného vyztužení. Pro desky uživatel nedefinuje přesnou pozici jednotlivých vložek výztuže, pouze specifikuje tvar výztužných oblastí pomocí parametrů jako je počet vložek na metr a krytí. SCIA ESA PT nyní umožňuje uživateli posoudit tyto vyztužené oblasti a odečíst jejich plochu z celkového množství požadované výztuže. Ačkoliv se algoritmus, díky kterému se uživatelem definované vyztužení oblasti může zohlednit, zdá jednoduchý, jednoduchý zdaleka není. Vyztužení v deskách může být nastaveno v několika směrech a je možné, že se směry v uživatelem definovaných výztužných oblastech liší od směrů nastavených pro 24

25 výpočet zbývajícího požadovaného vyztužení. Proto musí program přepočítat uživatelem definované vyztužení do požadovaných směrů. Navíc se může stát, že výztužné oblasti s uživatelem definovaným vyztužením používají jiný materiál a mají jiné krytí než je tomu v původní návrhové funkci. V takovémto případě program není sám schopen zvládnout situaci a uživateli se zobrazí varování. Indická norma 456: 2000 Výpočet vyztužení v nosnících a sloupech v souladu s IS 456: 2000 IS 456: 2000 Analýza vyztužených betonových nosníků & sloupů je modul programu SCIA ESA PT pro výpočet vyztužení v nosnících a sloupech (podélné a smykové vyztužení) v souladu s předpisy danými v IS 456: Nosníky a sloupy jsou vypočítány v souladu s Indickým Standardem 456: Prostý beton a železový Prováděcí předpisy. Nosníky Vnitřní síly jsou odvozeny z vybraných zatěžovacích stavů, kombinací nebo tříd. Tyto vnitřní síly jsou používány pro výpočty nutné podélné výztuže. Minimální a maximální procento vyztužení je posouzeno v souladu s čl & Výpočet smykové výztuže se provádí podle čl. 40 pro nosníky s konstantní výškou. Sloupy Vnitřní síly jsou odvozeny z vybraných zatěžovacích stavů, kombinací nebo tříd. Sekundární účinky nejsou v lineárním výpočtu uvažovány. Abychom tyto účinky zohlednili, musí být proveden nelineární výpočet nebo musí být aplikována modelová metoda sloupu. Ve 3D konstrukci se může objevit prostorový ohyb. Tento prostorový ohyb se bere do úvahy při výpočtu výztuže v obdélníkových sloupech. Minimální a maximální procento vyztužení je posouzeno v souladu s čl Maximální průměr vložek a maximální vzdálenost mezi jednotlivými vložkami pro posudek jsou vypočteny v souladu s čl Šířka trhliny je vypočtena v souladu s Přílohou F. V návrhu mohou být použity následující průřezy: Nosníky obdélníkový průřez, T průřez, L průřez, náběh, průřez s měnící se výškou, Sloupy obdélníkový průřez, kruhový průřez. Výpočet vyztužení v deskách a stěnách podle IS 456: 2000 IS 456: 2000 Analýza vyztužení betonových desek & stěn je modul SCIA ESA PT pro výpočet výztuže v deskách a stěnách v souladu s nařízeními danými normou IS 456: Desky a stěny jsou počítány v souladu s Indickým standardem 456: Prostý a železový beton Prováděcí předpisy. 25

26 Vnitřní síly prvků jsou vypočítány ve směru vrstev vyztužení. Výztuž je pak vypočítána z těchto vnitřních sil a z představených limitů. Vypočítává se nutná plocha tahové a tlakové výztuže. Program zvládne i výpočet nutné výztuže podle mezního stavu vzniku a šířky trhlin. Posouzení protlačení v souladu s IS 456: 2000 Tento modul provádí posudek protlačení. Vypočítává nutnou plochu výztuže v kritických řezech a posuzuje pevnost desky proti protlačení v těchto řezech. V kritických řezech také spočte smykové napětí. Posuzovány mohou být kruhové a obdélníkové průřezy. Ostatní tvary průřezů jsou automaticky převedeny na obdélníkové. Procedura posudku se skládá z několika kroků: Nastavení hodnot vstup výchozích hodnot pro parametry použité v algoritmu, Data o protlačení specifikace parametrů pro posudek pro každý prvek zvlášť, Posudek protlačení provedení samotného posudku. Asymetrické šablony kabelů SCIA ESA PT verze 2007 přichází s možností definovat otvory v nosníku (viz paragraf Otvory v nosníku uvedený níže v tomto textu). Tyto otvory mohou být vloženy dokonce do nosníků s definovanou předpjatou výztuží. Pokud prochází definovaná předpjatá výztuž otvorem, SCIA ESA PT může (pokud to uživatel povolí) automaticky přestřihnout výztužné vložky a rozdělit je na odpovídající množství segmentů. Všechny výpočty a posudky jsou posléze presentovány s přerušenými vložkami výztuže. 26

27 Tento přístup může být aplikován pouze na předem předpjatý beton. Posudek předpjatých nosníků podle NEN 6720 Nosníky mohou mít libovolný průřez a mohou být modelovány v úloze typu rám XZ nebo rám XYZ. Není zde rozdíl mezi 2D a 3D konstrukcemi. Modul může být použit s nebo bez modulu TDA (Time Dependant Analysis; Časově závislá analýza). Grafické okno poskytuje odezvu a kapacitu pro jednoduchý posudek průřezu. Také lze snadno zohlednit všechny definované fáze výstavby. Model bere do úvahy vývoj pevnosti a tuhosti v závislosti na čase. Navíc může být proveden posudek dovolených namáhání v betonu a v kabelech. Uživatel může provádět posudky pro jednotlivé fáze konstrukce. Stejně tak může být proveden posudek pro jakýkoliv časový okamžik z celkové doby životnosti konstrukce. Výpočet podélné výztuže zohledňuje uživatelem definované předpínací kabely a měkkou výztuž. Posudek průřezu (tah, tlak, síla) má svou vlastní stránku pro vnitřní síly vypočtené ze zatížení (i) předpětím (primární/sekundární), (ii) stálé a (iii) pohyblivé. Je dokonce možné provést posudek pro jednotlivé kabely, vložky nebo vlákna betonu. Model řádně zohledňuje stárnutí čerstvého betonu, tj. pevnost a tuhost betonu závisí na čase betonáže. 27

28 Vyhodnocovat lze jak počáteční, tak výsledný stav tlaků, tahů, atd. Počáteční stav je stav průřezu, na kterém byla aplikována všechna stálá zatížení včetně předpětí. Výsledný stav je stav průřezu, na kterém byla aplikována všechna zatížení (stálá i pohyblivá včetně předpětí). Provozní napětí v předpjatých kabelech je napětí včetně ztrát způsobených dotvarováním, smršťováním a relaxací. Navíc jsou zohledněny i ztráty způsobené elastickou deformací. Momentová únosnost celého nosníku může být vypočtena pro získání výsledného vektoru momentu M y a M z moment kolem y-osy, respektive z-osy. Tato únosnost může být snadno porovnán s rozhodujícími silami. Může být posouzena i únosnost jednotlivých řezů a to použitím interakčních diagramů N, M y a M z. 28

29 Dovolená napětí jsou posouzena v souladu se článkem a Vliv tříd prostředí, množství výztuže z měkké oceli a umístění předpjaté výztuže lze snadno sledovat pro jednotlivé fáze výstavby. Posudek předpjatých nosníků podle ČSN Nosníky mohou mít libovolný průřez a mohou být modelovány v úloze typu rám XZ nebo rám XYZ. Není zde rozdílu mezi 2D a 3D konstrukcemi. Modul může být použit s modulem TDA (Time Dependant Analysis; Časově závislá analýza) nebo bez něj. Grafické okno poskytuje odezvu a kapacitu pro jednoduchý posudek průřezu. Také lze snadno zohlednit všechny definované fáze výstavby. Model bere do úvahy vývoj pevnosti a tuhosti v závislosti na čase. Navíc může být proveden posudek dovolených namáhání v betonu a v kabelech. 29

30 Posudek může být proveden pro jakýkoliv moment v celkové délce života konstrukce! Do výpočtu podélného vyztužení se započítává i uživatelem definované kabely a vyztužení z měkké oceli. Vyhodnocovat lze jak počáteční, tak výsledný stav tlaků, tahů, atd. Počáteční stav je stav průřezu, na kterém byla aplikována všechna stálá zatížení včetně předpětí. Výsledný stav je stav průřezu, na kterém byla aplikována všechna zatížení (stálá i pohyblivá včetně předpětí). Provozní napětí v předpjatých kabelech je napětí včetně ztrát způsobených dotvarováním, smršťováním a relaxací. Navíc jsou zohledněny i ztráty způsobené elastickou deformací. Může být posouzena i únosnost jednotlivých řezů a to použitím interakčních diagramů N, M y a M z. Dovolená napětí jsou posouzena v souladu se článkem Vliv tříd prostředí, množství výztuže z měkké oceli a umístění předpjaté výztuže lze snadno sledovat pro jednotlivé fáze výstavby. REDES : Automatický návrh výztuže Nepředpjatá výztuž v nosníku může být definována manuálně uživatelem nebo může být vypočítána automaticky programem. V druhé variantě je výztuž stanovena na základě parametrů definovaných v: šabloně výztuže, dialogu nastavení služby Beton, datech jednotlivých prvků souvisejících s automatickým designem, skutečné výztuže definované manuálně. Při automatickém návrhu se zohledňuje kombinace ohybových momentů, osové síly a smykové síly. Kroucení a průhyby nejsou zohledněny. Pracuje tak s mezním stavem únosnosti. Automatický návrh může být použit pro zatěžovací stavy, kombinace typu MSÚ (nikoliv MSP) a třídy s MSÚ nebo MSÚ+MSP kombinacemi. 30

31 S ohledem na výše uvedené parametry, má skutečná zadaná výztuž nejvyšší prioritu. To znamená, že pokud byla definována nějaká výztuž, automatický návrh v prvním kroku použije průměr této zadané výztuže. Daná funkce nemá výstup do dokumentu. Výsledek automatického návrhu může být zobrazen pouze v grafickém okně na obrazovce nebo v okně náhledu. Výkaz výztuže může být samozřejmě vložen do dokumentu a tím lze získat přehled o vložené výztuži. Automatický návrh používá pouze vrstvy výztuže označené v šabloně výztuže. Automatický návrh není schopen přidat nové vrstvy výztuže v situaci kdy požadovaná výztuž nemůže být vložena do jedné vrstvy. Proto se může stát, že automatický návrh selže. Výpočet požární odolnosti pro betonové prutové prvky SCIA ESA PT 2007 přináší nový modul pro výpočet požární odolnosti betonové rámové konstrukce. V programu jsou implementovány celkem tři typy výpočtů: Konstrukční zásady, Zjednodušená metoda, Rozšířená metoda. 31

32 Před tím, než může být proveden posudek požární odolnosti je nezbytné definovat v knihovně teplotních křivek křivku rozložení teploty. Jedna položka z knihovny může obsahovat více teplotních křivek. Uživatel pak může mezi těmito křivkami interpolovat. Teplotní křivka je používána pro určení mimořádného teplotního zatížení s následujícími základními vlastnostmi: označením strany průřezu, která je vystavena ohni (+Z,-Z,+Y,-Y), křivkou rozložení teploty, počtem vrstev průřezu pro integraci křivky rozložení teploty pro získání ekvivalentního lineárního zatížení pro výpočet podle konstrukčních zásad. Program nabízí všechny významné faktory požární odolnosti a součinitele, které mohou být posléze upraveny uživatelem: Základní nastavení pro Požární odolnost podle EN : typ výpočtu pro vyhodnocení časové odolnosti R a kritické teploty Theta_cr pro konstrukční zásady, redukce faktoru mi_fi pro sloupy a konstrukční zásady, redukce faktoru pro návrh zátěžové úrovně pro zjednodušenou metodu, tabulkové hodnoty minimálních rozměrů průřezů a minimální osová vzdálenost výztuže od okraje vystaveného ohni pro základní prvky (nosníky, sloupy, desky a desky s dutým jádrem), bezpečnostní faktor požární odolnosti. Ve funkci data dílce v servisu Beton může uživatel definovat následující vlastnosti spojené s požární odolností pro každý prvek: typ nosníku pro prvek typu Nosník (jednoduše podepřený prvek a jednoduchý nosník) podmínky vystavení pro typ Sloup (jedna strana nebo více než jedna strana) typ výpočtu pro výpočet trvání ohně (časová odolnost) R a kritické teploty Theta_cr pro konstrukční zásady, typ prvku pro předpjaté prvky (posouzeny mohou být pouze staticky určité konstrukce bez redistribuce sekundárních sil způsobených předpětím od ohně). Posudky Pro pruty byly implementovány tři druhy posudků: konstrukční zásady (tabulkové hodnoty), kapitola 5, metoda zjednodušeného výpočtu (zónová metoda), příloha B.2, metoda rozšířeného výpočtu. 32

33 Konstrukční zásady Tento typ posudku využívá tabulkových dat, která jsou pro základní druh prvků předepsaná v normě. Dále posuzuje rozměry průřezů a vzdáleností výztuže od okraje průřezu vystaveného ohni. Předpoklady tohoto přístupu: výška průřezu není redukovaná, materiálové charakteristiky výztuže a betonu zůstávají nezměněny, teplotu po výšce průřezu lze přečíst z teplotní křivky a vypočíst v souladu s normou nebo ji může zadat uživatel. Zjednodušená metoda výpočtu Tento typ výpočtu je možný pro následující posudky: metoda mezního přetvoření, interakční diagram (posudek únosnosti). Předpoklady: při výpočtu vnitřních sil se započítává nebo nezapočítává následující: o součinitel teplotní roztažnosti změn betonu závisí na změně teploty (art.3.3.1(1)), o výška průřezu není zredukována v závislosti na teplotě, o materiálové charakteristiky výztuže a betonu se nemění v závislosti na teplotě, o pracovní diagramy betonu a výztuž nezávisí na teplotě. při posudku požární odolnosti je započítáno následující: o výška průřezu je redukovaná (zónová metoda), příloha B2 v EN , o materiálové charakteristiky výztuže (tabulka 3.2(a), 3.3) a betonu (tabulka 3.1) jsou závislé na teplotě, o pracovní diagram betonu (Obrázek 3.1) a výztuže (Obrázek 3.3) závisí na teplotě. Rozšířená metoda výpočtu Tato metoda představuje fyzikálně a geometricky nelineární výpočet, který využívá následující vstupní hodnoty: redukovaná výška průřezu (zónová metoda), pracovní diagram betonu (obrázek 3.1) a výztuže (obrázek 3.3) se mění v závislosti na teplotě, materiálové charakteristiky výztuže (tabulka 3.2(a), 3.3) a betonu (tabulka 3.1) jsou závislé na teplotě, součinitel teplotní roztažnosti betonu vypočten na základě dané teploty v těžišti průřezu (čl.3.3.1(1)). 33

34 Podporovaný typ průřezu a prvků Všechny typy betonových 1D prvků (nosník, sloup, deska, deska s dutým jádrem) a betonových průřezů mohou být posouzeny použitím konstrukčních zásad a automatického výpočtu podle normových hodnot a uživatelem definovaných hodnot. Výpočet z teplotní křivky lze použít pouze pro obdélníkové průřezy. Metoda zjednodušeného výpočtu se může použít u všech nepředpjatých konstrukčních prvků s obdélníkovým průřezem a u všech staticky určitých předpjatých konstrukcí. Rozšířený výpočet je možno použít pouze u nepředpjatých prvků obdélníkového průřezu. 34

35 FÁZE VÝSTAVBY Zatěžovací impuls na fázi průřezu Pokud analyzujeme konstrukci obsahující fázované průřezy pak může být deformační zatížení (teplotní) aplikováno jen na jednu fázi fázovaného průřezu. Je nezbytné nejprve zadat zatížení a teprve poté, co je zatížení vloženo, může být v dialogu vlastností vybrána příslušná fáze. Výsledky mohou být zkontrolovány ve standardní funkci Výsledky > Napětí dílce. Vypočtené vnitřní síly mohou být zobrazeny pouze pro celý průřez. Fáze výstavby změna modulu pružnosti SCIA ESA PT doposud dovolovala uživateli aplikovat dva přístupy při analýze fází výstavby: Použít standardní řešič a vypočítat fáze výstavby bez jakéhokoliv vlivu času. Analyzována byla pouze sekvence jednotlivých modelů. Vnitřní síly se pak měnily v souladu se změnou okrajových podmínek. Použít TDA (Time Dependent Analysis; časově závislá analýza) výpočet, ve kterém je plně brán v potaz proces stárnutí, včetně relaxace výztuže, dotvarování a smršťování betonu. SCIA ESA PT verze 2007 nyní nově představuje třetí možnost: Použít standardní řešič, ale nově započítat i změnu modulu pružnosti (E) v čase, to jest stárnutí materiálu, prostřednictvím diagramu, který definuje změnu modulu pružnosti v čase (diagram modulu E). Tento přístup může být aplikován jak na rámové konstrukce, tak na desko-stěnové konstrukce. V jednom projektu může uživatel definovat hned několik diagramů pro E modul. Je dokonce možné, že každý materiál použitý v projektu bude mít svůj vlastní diagram E modulu. Diagram E modulu může být přiřazen ke všem nebo pouze k některým materiálům použitým v projektu. Smykové napětí mezi dvěma fázemi průřezu Pro fázované průřezy, které se skládají ze dvou (2) fází, SCIA ESA PT nyní umožňuje uživateli vypočítat a posoudit smykové napětí mezi fázemi. Podélné smykové napětí je vypočítáno integrací normálové síly mezi fázemi výstavby: fáze 1 = před zavedením druhé fáze průřezu, fáze 2 = fáze výstavby, která představuje druhou fázi průřezu. 35

36 DOKUMENT Zlepšení dokumentu Do Dokumentu SCIA ESA PT 2007 byl implementován soubor menších zlepšení. O některých se zde zmíníme: optimalizace (i) rychlosti regenerace dokumentu a (ii) použití paměti, zalomení úzkých tabulek na několik sloupců upravených na stránce tak, aby byl prostor na stránce využit efektivněji a tím se zredukoval počet stránek pro tisk, více voleb pro specifikaci velikostí obrázků: nové volby poskytující možnost vložit pevnou šířku, výšku či oba tyto rozměry. Zjednodušená definice záhlaví a zápatí Záhlaví a zápatí dokumentu mohlo být do teď vytvořeno pouze standardním editorem tabulek. Tento nástroj je spíše obecný a proto není zrovna jednoduché práci s ním zvládnout. Proto, SCIA ESA PT 2007 představuje zjednodušený editor pro záhlaví a zápatí. Tento editor značně zjednodušuje vložení záhlaví a zápatí za cenu zredukování nabízených možností. Uživatel může sám rozhodnout, který editor (zjednodušený či plnou verzi) chce použít. Zjednodušený editor pro záhlaví a zápatí umožňuje uživateli vložit jeden či dva obrázky (např. logo společnosti) a tabulku s jedním či dvěma sloupci a s maximálně pěti řádky. Každá položka tabulky může obsahovat jeden z předdefinovaných textů jako například název projektu, popis projektu, datum, čas, číslo stránky, atd. Styl dokumentu SCIA ESA PT 2007 přichází s možností definovat několik stylů dokumentu. Každý styl obsahuje informace o barvách, okrajích, standardních fontech a rámech. Uživatel tak může velmi rychle změnit rozvržení dokumentu a sladit ho tak se svým záměrem. Záměna pouze jedné položky v nastavení může změnit styl dokumentu a přebarvit jej např. na černobílou verzi. 36

37 OPTIMALIZACE Dávkové zpracování Tento modul umožňuje uživateli provést ve zjednodušeném prostředí SCIA ODA opakovaný výpočet projektu připravovaného v plné verzi SCIA ESA PT. Cílem těchto opakovaných výpočtů je porovnat různé varianty jednoho projektu a najít tu nejlevnější, nejpevnější, nejlehčí, atd. variantu. Výsledky zpracování dávky se zobrazí v SCIA ODA prostředí v grafu vytvořeném v MS EXCEL. Princip Hlavní princip je, že jedna či více částí analyzované konstrukce jsou parametrizovány. Poté je specifikován rozsah, ve kterém se každý jednotlivý parametr může měnit. Nakonec provede dávkový procesor výpočet pro každou kombinaci hodnot parametrů. Výsledkem je přehledná tabulka, která shrnuje vybrané výsledky všech analyzovaných variant. 37

38 Příprava projektu pro zpracování dávky V prvním kroku uživatel musí připravit model konstrukce, která má být analyzována v plné verzi SCIA ESA PT. Požadované části konstrukce musí být parametrizovány (například výška průřezu, délka pole, velikost zatížení, atd.). Poté uživatel otevře XML správce (stále v plné verzi SCIA ESA PT) a definuje tabulky zadání a výstupní tabulky. Tabulka zadání je vždy tabulka s definovanými parametry. Výstupní tabulka může obsahovat vnitřní síly, vypočítané deformace, cenu materiálu, normový posudek, atd. Jak tabulka zadání tak výstupní tabulka musí být exportovány do externího XML souboru. Nakonec musí být projekt uložen do standardního esa-projekt souboru. Příprava a provedení výpočtu dávky Ve druhém kroku je do SCIA ODA prostředí načten jak esa-projekt tak oba XML soubory. Zde je specifikován rozsah parametrů (například délka pole se může měnit v krocích od 3 metrů do 6 metrů po 50 cm). Navíc je možno definovat doplňkové konstanty a vzorce, které mohou být použity pro další zpracování vypočtených výsledků. Například jedna konstanta může reprezentovat cenu jednoho kilogramu použitého materiálu a vzorec může vypočítat celkovou cenu celé konstrukce. Vzorec může být ještě složitější a může například eliminovat všechny varianty, kde deformace překročí danou specifickou hodnotu. Všechny výsledky získané z výpočtu projektu a ze zadaných vzorců jsou sumarizovány v přehledné a jednoduché tabulce. Pokročilé zpracování výsledků Aby se nástroj pro zpracování dávky stal ještě produktivnějším, mohou být výsledky exportovány do formátu s čárkou oddělenými hodnotami (CVS) nebo do formátu pro MS Excel. To umožňuje uživateli připravit tabulku i působivý graf na profesionální úrovni. Výsledky zpracování dávky po exportování do MS EXCEL kde mohou být připraveny barevné tabulky a grafy různého typu. 38

39 NOVÁ TERMINOLOGIE Ve snaze přizpůsobit se IFC standardům zavádí SCIA ESA PT novou terminologii. V důsledku toho byl pozměněn či vyměněn význam některých termínů. Následující termíny jsou nově zavedeny či změněny: starý termín CAD shape CAD model calculation model structural model (used for reinforcement) CAD type nový termín structural model structural model analysis model analysis model structural type 39
