1 ±0.000 = 254,20 REZIDENCE AURUM Na pláni 1430/7, Praha 5 - Smíchov INVESTOR: AURUM DEVELOPMENT s.r.o. U LIBEŇSKÉHO PIVOVARU 2015/ PRAHA 8 - LIBEŇ GENERÁLNÍ PROJEKTANT: ZONA architekti, s.r.o. P r á č s k á 1 4 a / Praha 10 - Záběhlice t e l. / f a x : w w w. z o n a a r c h. c z AUTOŘI PROJEKTU: ing. arch. M. BELICA, ing. arch. P. BELICOVÁ, ing. arch. L. ZEMAN STUPEŇ DOKUMENTACE: PROVÁĎĚCÍ PROJEKT DATUM: 06 / 2011 ČÁST DOKUMENTACE: MĚŘENÍ A REGULACE PROJEKTANT ČÁSTI: Ing. Martin Bican, Belfín, Slavík OBSAH: MĚŘENÍ A REGULACE ODDÍL: F VYPRACOVAL: Ing. Martin Bican MĚŘÍTKO: VÝKRES Č.:

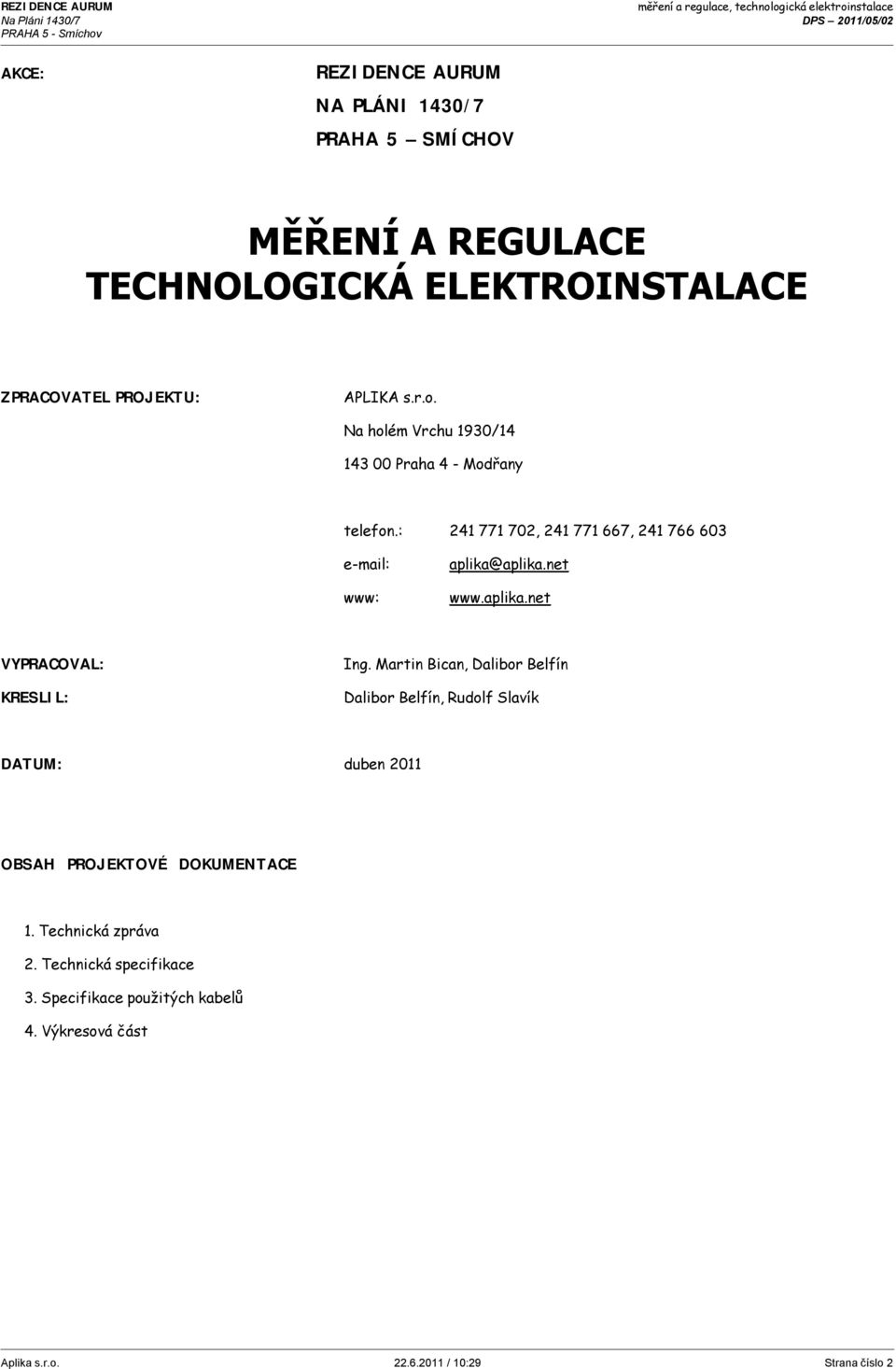

2 AKCE: REZIDENCE AURUM NA PLÁNI 1430/7 PRAHA 5 SMÍCHOV MĚŘENÍ A REGULACE TECHNOLOGICKÁ ELEKTROINSTALACE ZPRACOVATEL PROJEKTU: APLIKA s.r.o. Na holém Vrchu 1930/ Praha 4 - Modřany telefon.: , , www: aplika@aplika.net VYPRACOVAL: KRESLIL: Ing. Martin Bican, Dalibor Belfín Dalibor Belfín, Rudolf Slavík DATUM: duben 2011 OBSAH PROJEKTOVÉ DOKUMENTACE 1. Technická zpráva 2. Technická specifikace 3. Specifikace použitých kabelů 4. Výkresová část Aplika s.r.o / 10:29 Strana číslo 2

3 TECHNICKÁ ZPRÁVA Technická zpráva obsahuje následující části: 1. Úvod 2. Podklady použité při vypracování projektu 3. Rekapitulace požadavků kladených na soubor měření a regulace (včetně technologické elektroinstalace) 4. Popis technického řešení 5. Prohlášení o vlivu prostředí a ochraně před nebezpečným dotykovým napětím z hlediska úrazu elektrickým proudem 6. Součinnost s ostatními profesemi 7. Provozní podmínky 8. Závěr Úvod Tento projekt popisuje systém měření a regulace pro vzduchotechniku a ústřední vytápění objektu REZIDENCE AURUM v Praze 5 - Smíchov. Systém měření a regulace je navržen tak, aby splňoval veškeré požadavky, které jsou naň kladeny ze strany projektantů vzduchotechniky a vytápění. Systém měření a regulace je řešen v celé své šíři, tzn. včetně technologické elektroinstalace. Dokumentace je zpracována v rozsahu dokumentace pro provedení stavby v rozsahu daném vyhláškou č. 499/2006 Sb. příloha č. 2. Dokumentace definuje požadavky na konečné provedení díla, aby odborně způsobilému dodavateli byly zřejmé požadavky na kvalitu a charakteristické vlastnosti instalovaných zařízení. Tato dokumentace pro provedení stavby tedy nenahrazuje výrobní dokumentaci, kterou zabezpečuje dodavatel v rámci své výrobní přípravy (tj. drátovací a svorková schémata rozvaděčů). Řešení LPS vnitřní (Lightning Protection System, systém ochrany před bleskem) není obsahem tohoto projektu Podklady použité při vypracování projektu Při vypracování projektu souboru měření a regulace vycházel projektant z následujících podkladů: podklady od projektanta vzduchotechniky podklady od projektanta vytápění konzultace s generálním projektantem konzultace s projektantem elektroinstalace provozní podmínky použitých zařízení Rekapitulace požadavků Na soubor měření a regulace byly kladeny následující požadavky: Zajištění optimálního a ekonomického provozu vzduchotechnických jednotek a vytápění v závislosti na parametrech venkovního vzduchu a požadovaných parametrech vnitřního prostředí Na soubor technologické elektroinstalace byly kladeny následující požadavky: Zajištění správného jištění a spínání všech spotřebičů zahrnutých do tohoto provozního souboru. Aplika s.r.o / 10:29 Strana číslo 3

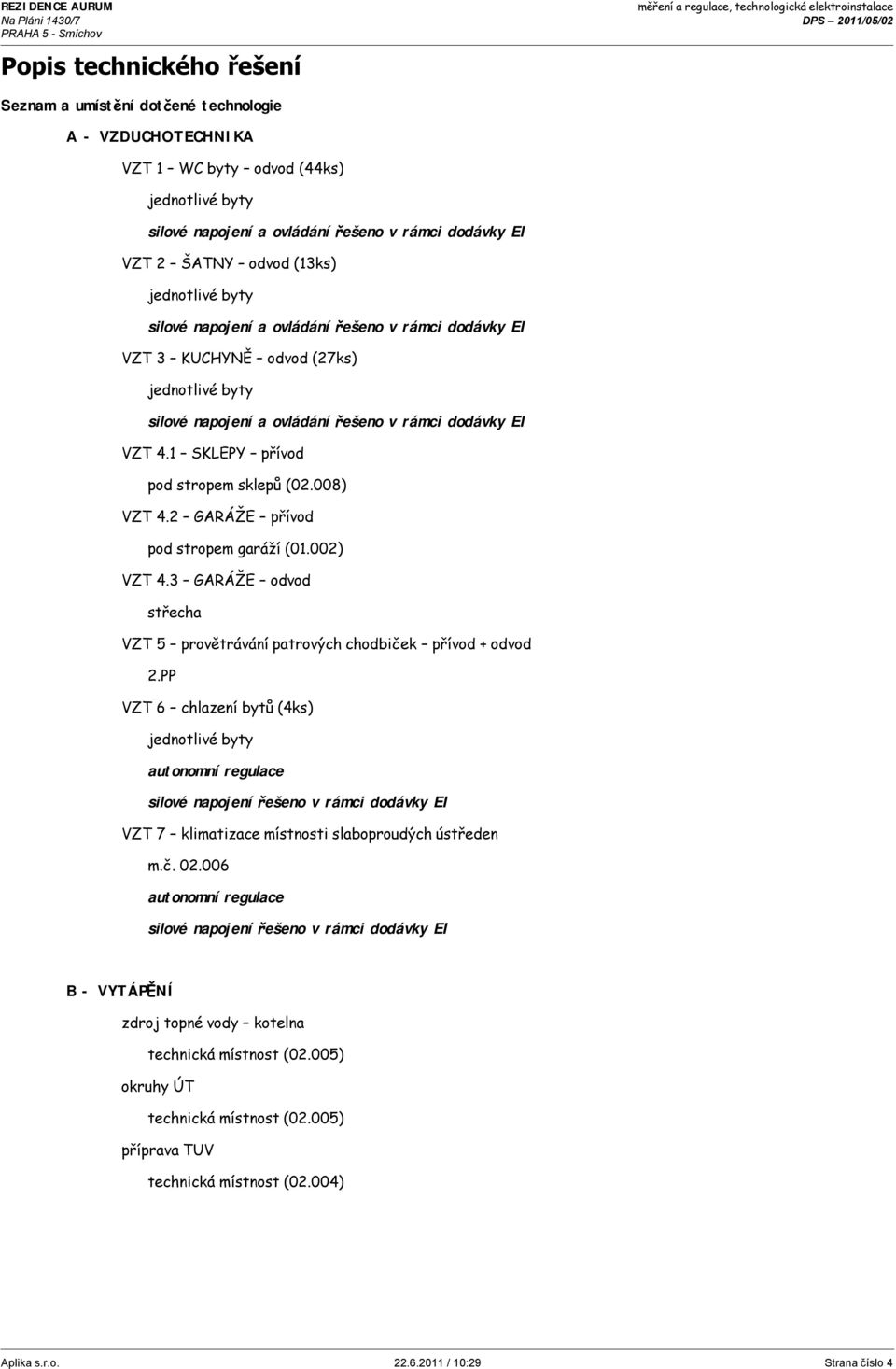

4 Popis technického řešení Seznam a umístění dotčené technologie A - VZDUCHOTECHNIKA VZT 1 WC byty odvod (44ks) jednotlivé byty silové napojení a ovládání řešeno v rámci dodávky EI VZT 2 ŠATNY odvod (13ks) jednotlivé byty silové napojení a ovládání řešeno v rámci dodávky EI VZT 3 KUCHYNĚ odvod (27ks) jednotlivé byty silové napojení a ovládání řešeno v rámci dodávky EI VZT 4.1 SKLEPY přívod pod stropem sklepů (02.008) VZT 4.2 GARÁŽE přívod pod stropem garáží (01.002) VZT 4.3 GARÁŽE odvod střecha VZT 5 provětrávání patrových chodbiček přívod + odvod 2.PP VZT 6 chlazení bytů (4ks) jednotlivé byty autonomní regulace silové napojení řešeno v rámci dodávky EI VZT 7 klimatizace místnosti slaboproudých ústředen m.č autonomní regulace silové napojení řešeno v rámci dodávky EI B - VYTÁPĚNÍ zdroj topné vody kotelna technická místnost (02.005) okruhy ÚT technická místnost (02.005) příprava TUV technická místnost (02.004) Aplika s.r.o / 10:29 Strana číslo 4

5 Základ systému MaR tvoří rozvodnice RA1 umístění: technická místnost zdroj topné vody (02.005) okruhy ÚT (02.005) ohřev TUV (02.004) VZT4.1 SKLEPY - přívod VZT5 PATROVÉ CHODBIČKY přívod + odvod RA2 umístění: chodba VZT 4.2 GARÁŽE přívod VZT 4.3 GARÁŽE odvod Základní koncepce ovládání regulované technologie VZDUCHOTECHNIKA Základní ovládání celé regulované technologie zajišťuje číslicová řídící jednotka umístěná v příslušné rozvodnici MaR. Pro jednotlivé regulační smyčky je možné nastavit samostatné časové harmonogramy provozu (denní resp. týdenní režim). Místní komunikaci řídící jednotky s obsluhou umožňuje displej a klávesnice kontroléru ve dveřích rozvodnice. VYTÁPĚNÍ Základní ovládání celé regulované technologie zajišťuje číslicová řídící jednotka umístěná v příslušné rozvodnici MaR. Pro jednotlivé regulační smyčky je možné nastavit samostatné časové harmonogramy provozu (denní resp. týdenní režim). Místní komunikaci řídící jednotky s obsluhou umožňuje displej a klávesnice kontroléru ve dveřích rozvodnice. Protipožární klapky Použité protipožární klapky budou vybaveny spínači koncové polohy. Informace o uzavření jednotlivých PPK bude zobrazena na dveřích příslušné rozvodnice MaR. Základní koncepce rozvodů elektroinstalace Rozvodnice MaR silově napojí stavební elektroinstalace. Z rozvodnice měření a regulace budou silově připojeny všechny motory ovládané systémem MaR. Výjimky viz. výše. Dispečerské pracoviště - velín Se zřízením dispečerského pracoviště velínu MaR se neuvažuje. Označení prvků MaR Všechny periférie, kabely a ostatní prvky MaR budou označeny popisnými štítky. Aplika s.r.o / 10:29 Strana číslo 5

6 VZT 4.1 SKLEPY - přívod Toto zařízení slouží pro větrání (teplotně upraveným vzduchem) vnitřního prostoru sklípků objektu. Zařízení je navrženo jako zařízení čerstvovzdušné. Sestava vzduchotechnické jednotky: přívodní část klapková komora filtrační komora vodní ohřívač přívodní ventilátor motor s frekvenčním měničem protipožární klapka včetně koncového spínače Popis funkce: Systém měření a regulace zajišťuje následující funkce regulace teploty vzduchu na výtlaku vzduchotechnické jednotky systém měření a regulace zajišťuje regulaci teploty vzduchu na výtlaku VZT jednotky ovládáním výkonu vodního ohřívače. Výkon ohřívače je řízen kvalitativně použitím trojcestného směšovacího ventilu. V malém okruhu ohřívače je zařazeno oběhové čerpadlo. Oběhové čerpadlo je v chodu vždy při pootevření ventilu ohřívače a vždy při poklesu venkovní teploty pod 5 C (i při odstavené jednotce). ovládání chodu vzduchotechnické jednotky vzduchotechnické zařízení je provozně ovládáno přednastaveným časovým programem. Zařízení je dále v chodu vždy v případě chodu VZT zařízení pro větrání garáží objektu. ochrana motorů proti přehřátí motory ventilátorů vzduchotechnických jednotek mohou být vybaveny termistory případně termokontakty. Systém měření a regulace zajistí vypnutí vzduchotechnické jednotky při překročení maximální povolené teploty ve vinutí motoru. frekvenční měnič frekvenční měnič bude dodán společně s VZT jednotkou a slouží pouze pro nastavení požadovaného výkonu v rámci vzduchového zaregulování. Pro potřeby regulace frekvenční měnič využíván není protimrazová ochrana ohřívače systém MaR zajišťuje protimrazovou ochranu ohřívače vzduchotechnické jednotky. Protimrazová ochrana je zajišťována na straně vzduchu i vody. Teplota vzduchu za ohřívačem je snímána kapilárovým termostatem s kapilárou reagující po celé délce. Kapilára bude "propletena" po celé aktivní ploše výměníku. Rozpínací kontakt termostatu protimrazové ochrany bude jednak signalizován do ŘJ MaR a jednak bude vřazen přímo do ovládacích obvodů přívodního ventilátoru VZT jednotky. Aplika s.r.o / 10:29 Strana číslo 6

7 Teploty vody na výstupu z výměníku je snímána odporovým příložným teploměrem. Vstupní vzduchotechnická klapka je osazena servopohonem s bezpečnostní funkcí (pružina - samočinné uzavření při výpadku elektrické energie). signalizace zanesení filtru systém MaR zajišťuje snímání tlakové diference na filtrační komoře. Při překročení nastavené tlakové diference je signalizováno zanesení filtru. kontrola chodu ventilátorů systém MaR zajišťuje kontrolu skutečného chodu ventilátorů vzduchotechnické jednotky snímáním tlakové diference na příslušných ventilátorových komorách. ovládání vzduchotechnických klapek vzduchotechnické klapky jsou ovládány v závislosti na chodu příslušného ventilátoru vzduchotechnické jednotky. Vstupní klapková komora bude osazena servopohonem s bezpečnostní funkcí. čidlo kouře v sání VZT jednotky na základě požadavku projektanta VZT je v rámci dodávky MaR osazeno čidlo kouře v sání VZT. V případě deštce koře dojde k automatickému odstavení VZT jednotky a signalizaci havarijního stavu. silové napojení motorů ventilátorů silové napojení čerpadla Aplika s.r.o / 10:29 Strana číslo 7

8 VZT 4.2, 4.3 VĚTRÁNÍ GARÁŽÍ Toto zařízení slouží pro přívod a odvod vzduchu z prostoru garáží. Přívodní ventilátor bude umístěn pod stropem garáží, odtahový ventilátor na střeše objektu Sestava vzduchotechnické jednotky: přívodní část přívodní ventilátor protipožární klapka včetně koncového spínače odvodní část uzavírací VZT klapka odvodní ventilátor motor s frekvenčním měničem Popis funkce: Systém měření a regulace zajišťuje následující funkce ovládání chodu vzduchotechnické jednotky chod vzduchotechnického zařízení je ovládán systémem MaR. Oba ventilátory budou systémem M+R spuštěny dle koncentrace CO garážích a při jejich spuštění se automaticky otevře uzavírací VZT klapka. Při koncentraci 0 až 30 PPM bude zařízení vypnuto, při stoupnutí koncentrace nad 30 PPM systém MaR zařízení zapne. Pokud koncentrace neklesne po dalších pěti minutách, v prostoru garáží bude akusticky a světelnými panely signalizován pokyn pro vypnutí motorů a opuštění prostoru garáží.kromě toho bude ventilátor systémem MaR spouštěn v pravidelných intervalech. Vzduchotechnická zařízení VZT 4.1, 4.2 a 4.3 bude ve všech režimech provozována současně. kontrola chodu ventilátoru systém MaR zajišťuje kontrolu skutečného chodu ventilátorů snímáním tlakové diference na příslušné ventilátorové komoře. silové napojení motorů ventilátorů Aplika s.r.o / 10:29 Strana číslo 8

9 VYTÁPĚNÍ Sestava zařízení: kotelna dvojice kondenzačních plynových kotlů dvojice kotlových čerpadel anuloid OKRUHY ÚT okruh ÚT 1 - VZT oběhové čerpadlo měřič spotřeby tepla okruh ÚT 2 stoupačka S1 trojcestný směšovací ventil oběhové čerpadlo okruh ÚT 3 stoupačka S2 trojcestný směšovací ventil oběhové čerpadlo okruh ÚT 4 stoupačka S4 trojcestný směšovací ventil oběhové čerpadlo okruh ÚT 5 stoupačka S5 trojcestný směšovací ventil oběhové čerpadlo okruh ÚT 6 stoupačka S6 trojcestný směšovací ventil oběhové čerpadlo strojovna TUV dvojice plynových přímočinných ohřívačů TUV cirkulační čerpadlo Aplika s.r.o / 10:29 Strana číslo 9

10 Popis funkce: Systém měření a regulace zajistí následující funkce regulace teploty vody na výstupu kotlového okruhu regulace teploty vody na výstupu jednotlivých směšovaných okruhů ÚT ovládání oběhových čerpadel poruchová/havarijní signalizace systém měření a regulace zajišťuje sledování následujících havarijních stavů - zaplavení podlahy - výskyt plynu - maximální prostorová teplota v místnosti s kotli (+40 C) - tlačítko havarijního odstavení před vstupem do místnosti s kotli - překročení maximální teploty na výstupu kotlů (+95 C) Výskyt některého z těchto havarijních stavů má za následek odstavení kotelny včetně uzavření havarijního uzávěru plynu na přívodu do kotelny. silové napojení kotlů, čerpadel, plynových ohřívačů TUV Aplika s.r.o / 10:29 Strana číslo 10

11 Prohlášení o vlivu prostředí a ochraně před nebezpečným dotykovým napětím z hlediska úrazu elektrickým proudem Druh energetické soustavy ve smyslu IEC :1992 nová instalace 3x400/230V; 50Hz; se samostatným středním a samostatným ochranným vodičem Způsob ochrany před nebezpečným dotykem z hlediska nebezpečí úrazu elektrickým proudem ve smyslu IEC :1992 základní ochrana samočinným odpojením od zdroje doplňková ochrana doplňujícím pospojováním Prostředí, ve kterém bude umístěno zařízení ve smyslu IEC :1992 Vnitřní prostory ZÁKLADNI VLIVY: teplota vzduchu - 5 až +25 C relativní vlhkost max. 95% absolutní vlhkost max. 25g H 2 O/m 3 nadmořská výška do 2000 mnm zanedbatelný výskyt vody AA4 AB4 AB4 AC1 AD1 Venkovní prostory ZÁKLADNI VLIVY: teplota vzduchu až +55 C relativní vlhkost max. 100% absolutní vlhkost max. 36g H 2 O/m 3 nadmořská výška do 2000 mnm stříkající voda AA7 AB7 AB8 AC1 AD4 Prostory v místě: umístění přístrojů vnitřní venkovní tras vnitřní venkovní rozvaděče vnitřní Prostory z hlediska nebezpečí tepelného poškození tras a přístrojů: teplota v prostoru technologického zařízení nepřekračuje 55 C v prostoru kabelových tras se nevyskytují zdroje sálavého tepla nehrozí spad hořlavin na kabelovou trasu Aplika s.r.o / 10:29 Strana číslo 11

12 Součinnost s navazujícími profesemi Stavba zajistí a provede: Drobné stavební úpravy (prostupy), včetně začištění po montáži Protipožární utěsnění případných prostupů mezi jednotlivými požárními úseky Lešení pro práci ve výškách nad 2,5m Stavební elektroinstalace zajistí a provede: Přivedení napájecího kabelu pro rozvodnice MaR Topení zajistí a provede Zabudování regulačních ventilů a snímačů do rozvodů ÚT Provozní podmínky Elektrické instalační práce musí být provedeny tak, aby odpovídaly platným elektrotechnickým předpisům a normám a to za řízení pracovníků s příslušnou kvalifikací. Nutno respektovat prostředí a dodržovat předepsané hodnoty intenzity osvětlení. Nutno zajistit, aby do elektrického zařízení nezasahovaly nedovoleným způsobem osoby bez elektrotechnické kvalifikace a nekonaly v nich žádné práce. S dovolenou obsluhou a bezpečnostními předpisy je nutno prokazatelně seznámit všechny osoby, které budou konat jakékoli práce i obsluhu v projektovaném objektu. Práce na elektrickém zařízení je nutné provádět po vypnutí a zajištění. Závěr Součástí vlastní realizace musí být zaregulování systému MaR, individuální vyzkoušení, komplexní zkoušky, zkušební provoz a zaškolení obsluhy. Aplika s.r.o / 10:29 Strana číslo 12
