Převodníky teploty Rosemount 644H se sběrnicí Profibus PA

Transkript

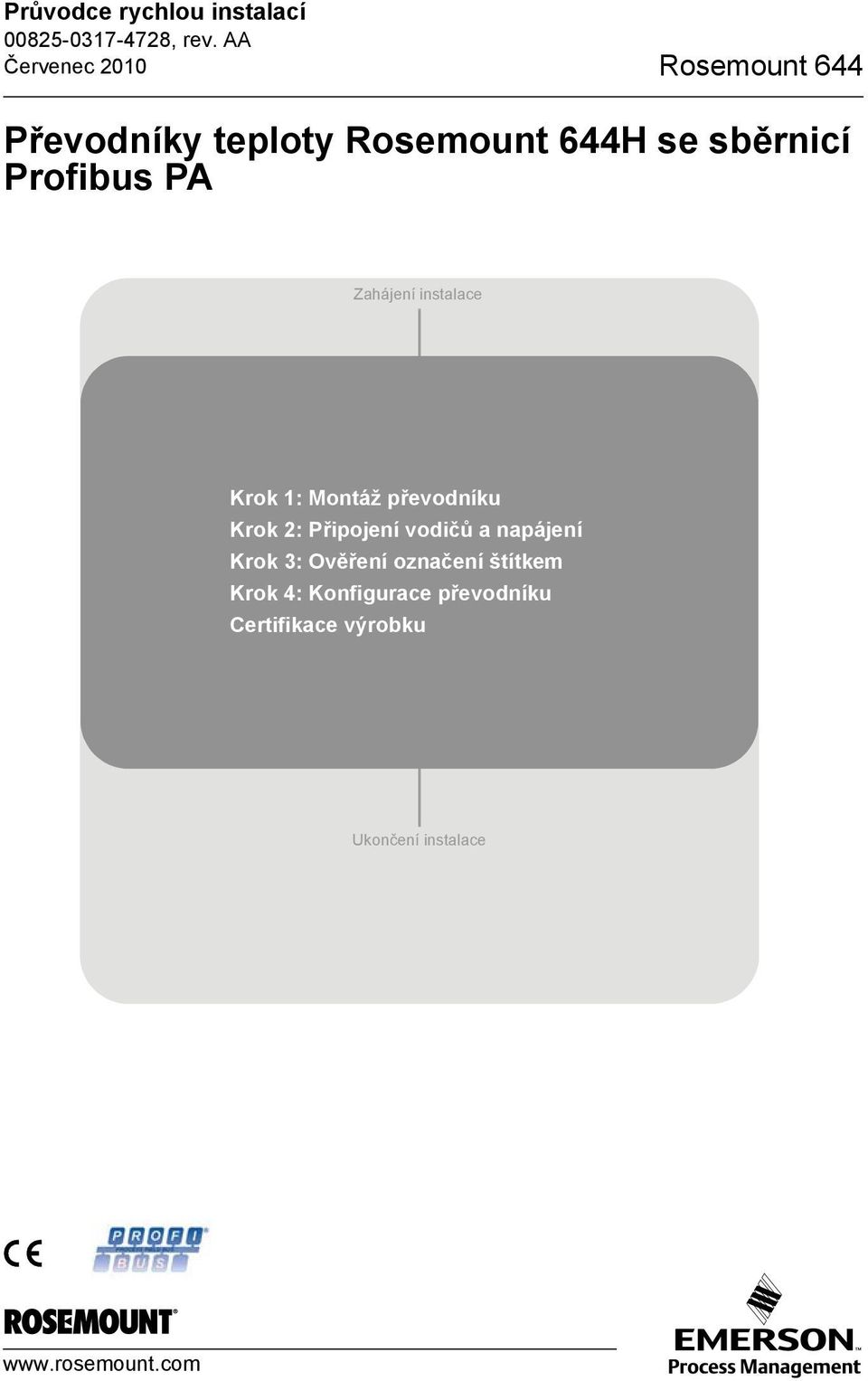

1 Průvodce rychlou instalací Červenec 2010 Rosemount 644 Převodníky teploty Rosemount 644H se sběrnicí Profibus PA Zahájení instalace Krok 1: Montáž převodníku Krok 2: Připojení vodičů a napájení Krok 3: Ověření označení štítkem Krok 4: Konfigurace převodníku Certifikace výrobku Ukončení instalace

2 Rosemount 644 Průvodce rychlou instalací Červenec Rosemount Inc. All rights reserved. Všechny známky jsou vlastnictvím právoplatných vlastníků. Rosemount a logo Rosemount jsou registrované ochranné známky Rosemount Inc. Emerson Process Management Rosemount Division 8200 Market Boulevard Chanhassen, MN 55317, USA Tel.: (USA) (800) Tel.: (mimo USA) (952) Fax: (952) Emerson Process Management GmbH & Co. OHG Frankenstrasse Karlstein Německo Tel.: 49 (6188) Fax: 49 (6188) ZASTOUPENÍ PRO ČR: Emerson Process Management, s.r.o. Hájkova Praha 3, CZ Tel.: Fax: info.cz@emersonprocess.com Emerson Process Management Asia Pacific Private Limited 1 Pandan Crescent Singapur Tel.: (65) Fax: (65) / (65) ZASTOUPENÍ PRO SR: Emerson Process Management, s.r.o. Železničiarska Bratislava, SK Tel.: Tel.: Fax: info.sk@emersonprocess.com DŮLEŽITÉ UPOZORNĚNÍ Tento průvodce rychlou instalací obsahuje základní pokyny pro instalaci převodníku Rosemount 644. Neobsahuje pokyny pro detailní konfiguraci, diagnostiku, údržbu, opravy, vyhledávání závad a instalaci. Další pokyny naleznete v referenční příručce převodníku Rosemount 644 (číslo dokumentu ). Příručka a tento průvodce rychlou instalací jsou k dispozici rovněž v elektronické formě na adrese VAROVÁNÍ Výbuch může způsobit smrt nebo vážné zranění! Instalace tohoto převodníku v prostředí s nebezpečím výbuchu se musí provádět v souladu s příslušnými ustanoveními místních, národních a mezinárodních norem, zákonů a provozních předpisů. Prostudujte si prosím část Certifikace výrobku, kde jsou uvedena omezení, která je třeba dodržovat pro zajištění bezpečné instalace. V případě instalace v prostředí s nebezpečím výbuchu nesnímejte kryty snímače, je-li přístroj pod napětím. Provozní netěsnosti mohou způsobit vážné zranění nebo smrt. Před připojením tlaku nainstalujte a dotáhněte teploměrné jímky nebo snímače. Demontáž teploměrných jímek neprovádějte za provozu. Zásah elektrickým proudem může způsobit smrt nebo vážné zranění. Vyvarujte se kontaktu s neizolovanými konci vodičů a se svorkami. Vysoké napětí, které může být přítomno na koncích vodičů, může způsobit zásah elektrickým proudem. 2

3 Průvodce rychlou instalací Červenec 2010 Rosemount 644 KROK 1: MONTÁŽ PŘEVODNÍKU Namontujte převodník na nejvyšší místo kabelového vedení, aby se zabránilo vniknutí kondenzující vlhkosti do pouzdra převodníku. Typická instalace připojovací hlavice Převodník pro montáž do hlavice se snímačem s deskou DIN 1. Připevněte teploměrnou jímku k potrubí nebo ke stěně procesní nádoby. Před připojením tlaku nainstalujte a dotáhněte teploměrné jímky. 2. Proveďte montáž převodníku ke snímači. Prostrčte speciální montážní šrouby převodníku přes montážní desku snímače a vložte pojistné kroužky (volitelná výbava) do drážky montážního šroubu převodníku. 3. Připojte snímač k převodníku (viz Krok 4: Připojení kabeláže). 4. Vložte montážní skupinu převodníku a snímače do montážní hlavice. Našroubujte montážní šrouby převodníku do montážních otvorů připojovací hlavice. Namontujte prodloužení k připojovací hlavici. Vložte montážní skupinu do teploměrné jímky. 5. Protáhněte stíněný kabel přes kabelovou průchodku. 6. Kabelovou průchodku zajistěte na stíněném kabelu. 7. Konce vodičů stíněného kabelu protáhněte přes kabelový vstup do připojovací hlavice. Připojte a dotáhněte kabelovou průchodku. 8. Vodiče stíněného kabelu připojte k napájecím svorkám převodníku. Vyvarujte se kontaktu s neizolovanými konci vodičů a se svorkami. 9. Namontujte kryt montážní hlavice a dotáhněte jej. Kryty pouzdra musí zcela dosedat, aby byly splněny požadavky pevného závěru. A B C D A = převodník 644H B = připojovací hlavice C = teploměrná jímka E F D = montážní šrouby převodníku E = integrálně montovaný snímač s volnými vodiči F = prodloužení 3

4 Rosemount 644 Průvodce rychlou instalací Červenec 2010 KROK 1 POKRAČOVÁNÍ... Typická instalace univerzální hlavice Převodník pro montáž do hlavice se závitovým snímačem 1. Připevněte teploměrnou jímku k potrubí nebo ke stěně procesní nádoby. Před připojením tlaku upevněte a dotáhněte teploměrné jímky. 2. Připojte potřebná šroubení a adaptéry prodloužení k teploměrné jímce. Závity šroubení a adaptéru utěsněte silikonovou těsnicí páskou. 3. Zašroubujte snímač do teploměrné jímky. Namontujte odvodňovací ucpávky, pokud je to potřebné pro nepříznivá prostředí nebo pro splnění požadavků zákona. 4. Protáhněte volné vodiče snímače přes univerzální hlavici a převodník. Převodník namontujte do univerzální hlavice zašroubováním příslušných montážních šroubů převodníku do montážních otvorů univerzální hlavice. 5. Namontujte montážní skupinu převodníku a snímače do teploměrné jímky. Závity adaptéru utěsněte silikonovou těsnicí páskou. 6. Namontujte vývodku pro kabelové vedení do příslušného vstupu vedení univerzální hlavice. Závity kabelové vývodky utěsněte teflonovou těsnicí páskou. 7. Protáhněte vodiče přes vývodku do univerzální hlavice. Připojte snímač a napájecí vodiče k převodníku. Vyvarujte se dotyku s ostatními svorkami. 8. Našroubujte kryt univerzální hlavice a dotáhněte jej. Kryty pouzdra musí zcela dosedat, aby byly splněny požadavky pevného závěru. A B D C A = teploměrná jímka se závitem B = závitový snímač C = standardní prodloužení E D = univerzální hlavice (převodník uvnitř) E = vstup kabelového vedení 4

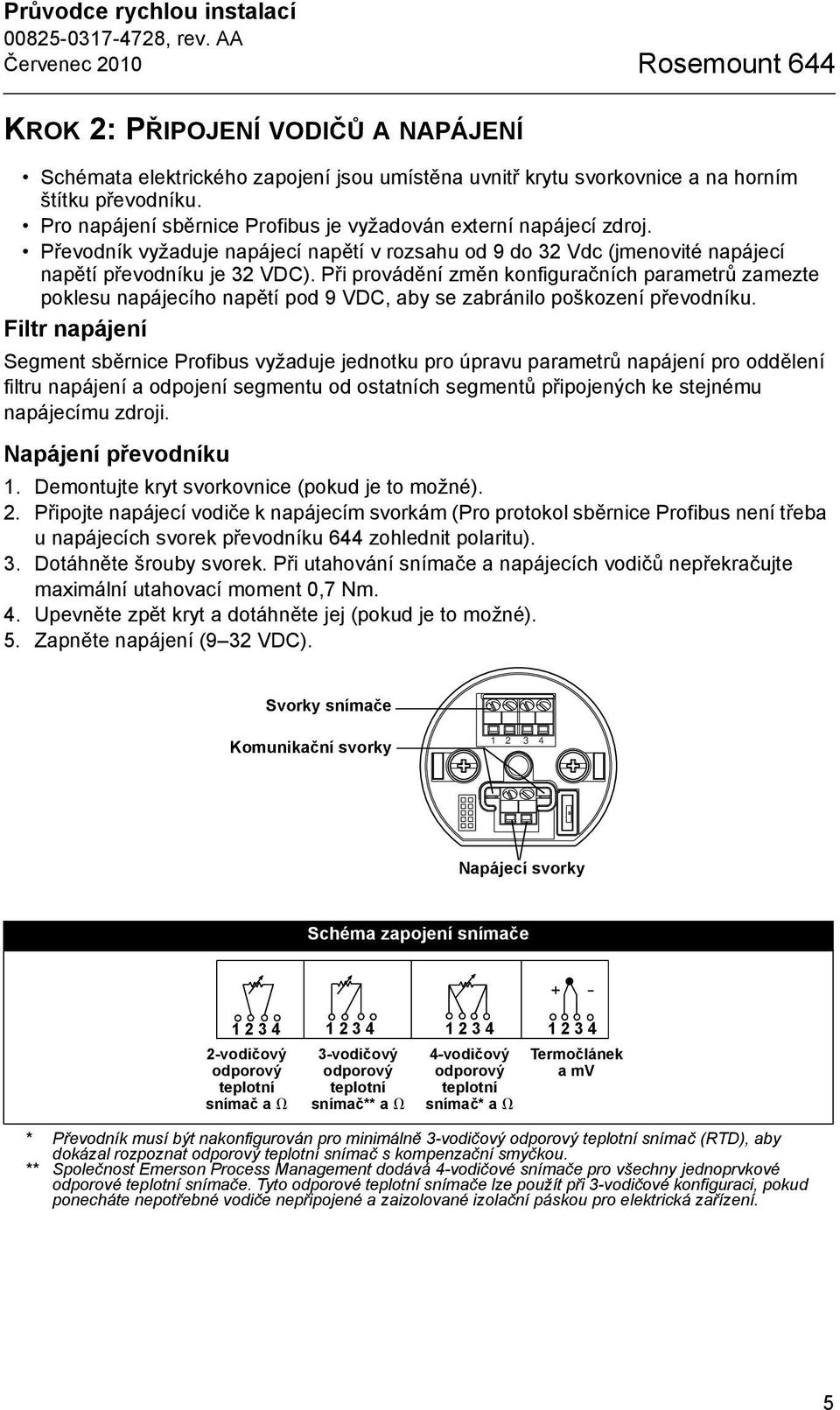

5 Průvodce rychlou instalací Červenec 2010 Rosemount 644 KROK 2: PŘIPOJENÍ VODIČŮ A NAPÁJENÍ Schémata elektrického zapojení jsou umístěna uvnitř krytu svorkovnice a na horním štítku převodníku. Pro napájení sběrnice Profibus je vyžadován externí napájecí zdroj. Převodník vyžaduje napájecí napětí v rozsahu od 9 do 32 Vdc (jmenovité napájecí napětí převodníku je 32 VDC). Při provádění změn konfiguračních parametrů zamezte poklesu napájecího napětí pod 9 VDC, aby se zabránilo poškození převodníku. Filtr napájení Segment sběrnice Profibus vyžaduje jednotku pro úpravu parametrů napájení pro oddělení filtru napájení a odpojení segmentu od ostatních segmentů připojených ke stejnému napájecímu zdroji. Napájení převodníku 1. Demontujte kryt svorkovnice (pokud je to možné). 2. Připojte napájecí vodiče k napájecím svorkám (Pro protokol sběrnice Profibus není třeba u napájecích svorek převodníku 644 zohlednit polaritu). 3. Dotáhněte šrouby svorek. Při utahování snímače a napájecích vodičů nepřekračujte maximální utahovací moment 0,7 Nm. 4. Upevněte zpět kryt a dotáhněte jej (pokud je to možné). 5. Zapněte napájení (9 32 VDC). Svorky snímače Komunikační svorky Napájecí svorky Schéma zapojení snímače vodičový odporový teplotní snímač a 3-vodičový odporový teplotní snímač** a 4-vodičový odporový teplotní snímač* a Termočlánek a mv * Převodník musí být nakonfigurován pro minimálně 3-vodičový odporový teplotní snímač (RTD), aby dokázal rozpoznat odporový teplotní snímač s kompenzační smyčkou. ** Společnost Emerson Process Management dodává 4-vodičové snímače pro všechny jednoprvkové odporové teplotní snímače. Tyto odporové teplotní snímače lze použít při 3-vodičové konfiguraci, pokud ponecháte nepotřebné vodiče nepřipojené a zaizolované izolační páskou pro elektrická zařízení. 5

6 Rosemount 644 Průvodce rychlou instalací Červenec 2010 KROK 2 POKRAČOVÁNÍ... Typická konfigurace pro připojení k síti sběrnice Profibus Profibus DP RS-485 až 12 MBd PROFIBUS Class 2 Master (konfigurační nástroj) Vazební člen DP/PA Převodník se sběrnicí Profibus Napájecí/ signální vedení Profibus PA MBP-IS při 31,25 KBd POZNÁMKA 1. Každý segment hlavního vedení sběrnice Profibus musí být na obou koncích opatřen zakončovacím členem. 2. Některé vazební členy DP/PA obsahují napájení, jeden zakončovací člen a jednotku pro úpravu parametrů napájení v rámci spojovacího zařízení. 3. Konfigurační nástroj je obvykle umístěný ve velínu. Uzemnění převodníku Zakončovací členy max m (6234 stop) (V závislosti na parametrech kabelu) Neuzemněné vstupy termočlánku, mv a odporový teplotní snímač/ů Každá procesní instalace má odlišné požadavky na uzemnění. Použijte takové způsoby uzemnění, které jsou doporučené výrobním závodem pro specifický typ snímače nebo začněte uzemňování postupem uvedeným v odstavci Možnost 1 (nejběžnější postup pro uzemnění). Možnost 1: 1. Připojte stínění vodičů snímače k pouzdru převodníku. 2. Ujistěte se, že stínění snímače je elektricky izolováno od okolních zařízení, která mohou být uzemněna. 3. Uzemněte stínění signálního vedení na straně napájecího zdroje. Vodiče snímače Převodník Smyčka sběrnice Profibus Místo uzemnění stínění 6

7 Průvodce rychlou instalací Červenec 2010 Rosemount 644 KROK 2 POKRAČOVÁNÍ... Možnost 2: 1. Připojte stínění signálních vodičů ke stínění vodičů snímače. 2. Ujistěte se, že obě stínění jsou řádně propojena a elektricky izolována od pouzdra převodníku. 3. Stínění uzemněte pouze na straně napájecího zdroje. 4. Ujistěte se, že stínění snímače je elektricky izolováno od okolních uzemněných zařízení. Vodiče snímače Převodník Smyčka sběrnice Profibus Místo uzemnění stínění Propojte stínění tak, aby bylo elektricky izolované od převodníku. Možnost 3: 1. Pokud je to možné, uzemněte stínění vedení snímače ke snímači. 2. Ujistěte se, že stínění vodičů snímače a signálních vodičů je elektricky izolováno od pouzdra převodníku. 3. Stínění signálních vodičů a stínění vodičů snímače vzájemně nepropojujte. 4. Uzemněte stínění signálního vedení na straně napájecího zdroje. Převodník Smyčka sběrnice Profibus Vodiče snímače Místo uzemnění stínění Uzemněné vstupy termočlánků Možnost 4: 1. Uzemněte stínění vedení snímače ke snímači. 2. Ujistěte se, že stínění vodičů snímače a signálních vodičů je elektricky izolováno od pouzdra převodníku. 3. Stínění signálních vodičů a stínění vodičů snímače vzájemně nepropojujte. 4. Uzemněte stínění signálního vedení na straně napájecího zdroje. Vodiče snímače Převodník Smyčka sběrnice Profibus Místo uzemnění stínění 7

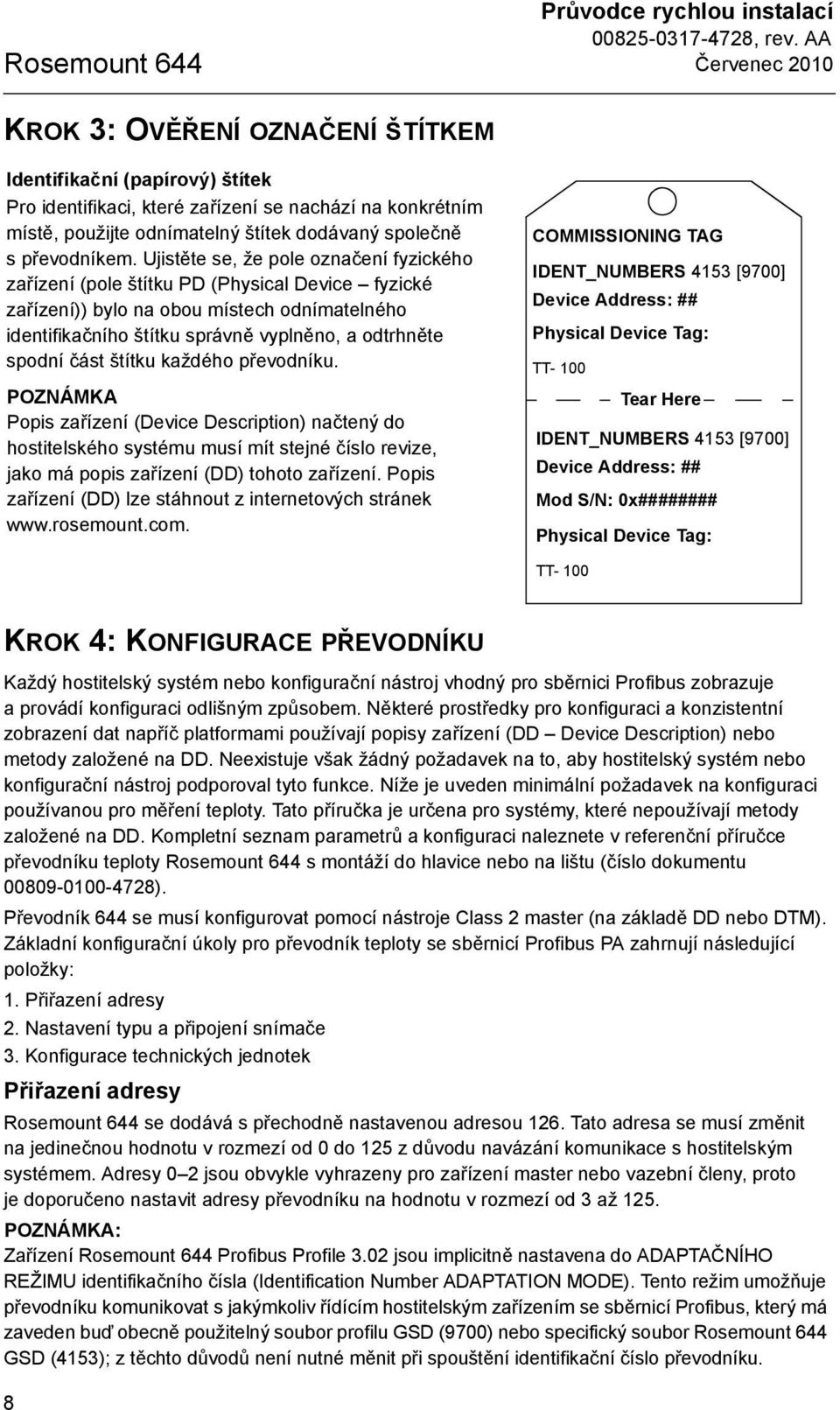

8 Rosemount 644 Průvodce rychlou instalací Červenec 2010 KROK 3: OVĚŘENÍ OZNAČENÍ ŠTÍTKEM Identifikační (papírový) štítek Pro identifikaci, které zařízení se nachází na konkrétním místě, použijte odnímatelný štítek dodávaný společně spřevodníkem. Ujistěte se, že pole označení fyzického zařízení (pole štítku PD (Physical Device fyzické zařízení)) bylo na obou místech odnímatelného identifikačního štítku správně vyplněno, a odtrhněte spodní část štítku každého převodníku. POZNÁMKA Popis zařízení (Device Description) načtený do hostitelského systému musí mít stejné číslo revize, jako má popis zařízení (DD) tohoto zařízení. Popis zařízení (DD) lze stáhnout z internetových stránek COMMISSIONING TAG IDENT_NUMBERS 4153 [9700] Device Address: ## Physical Device Tag: TT- 100 Tear Here IDENT_NUMBERS 4153 [9700] Device Address: ## Mod S/N: 0x######## Physical Device Tag: TT- 100 KROK 4: KONFIGURACE PŘEVODNÍKU Každý hostitelský systém nebo konfigurační nástroj vhodný pro sběrnici Profibus zobrazuje a provádí konfiguraci odlišným způsobem. Některé prostředky pro konfiguraci a konzistentní zobrazení dat napříč platformami používají popisy zařízení (DD Device Description) nebo metody založené na DD. Neexistuje však žádný požadavek na to, aby hostitelský systém nebo konfigurační nástroj podporoval tyto funkce. Níže je uveden minimální požadavek na konfiguraci používanou pro měření teploty. Tato příručka je určena pro systémy, které nepoužívají metody založené na DD. Kompletní seznam parametrů a konfiguraci naleznete v referenční příručce převodníku teploty Rosemount 644 s montáží do hlavice nebo na lištu (číslo dokumentu ). Převodník 644 se musí konfigurovat pomocí nástroje Class 2 master (na základě DD nebo DTM). Základní konfigurační úkoly pro převodník teploty se sběrnicí Profibus PA zahrnují následující položky: 1. Přiřazení adresy 2. Nastavení typu a připojení snímače 3. Konfigurace technických jednotek Přiřazení adresy Rosemount 644 se dodává s přechodně nastavenou adresou 126. Tato adresa se musí změnit na jedinečnou hodnotu v rozmezí od 0 do 125 z důvodu navázání komunikace s hostitelským systémem. Adresy 0 2 jsou obvykle vyhrazeny pro zařízení master nebo vazební členy, proto je doporučeno nastavit adresy převodníku na hodnotu v rozmezí od 3 až 125. POZNÁMKA: Zařízení Rosemount 644 Profibus Profile 3.02 jsou implicitně nastavena do ADAPTAČNÍHO REŽIMU identifikačního čísla (Identification Number ADAPTATION MODE). Tento režim umožňuje převodníku komunikovat s jakýmkoliv řídícím hostitelským zařízením se sběrnicí Profibus, který má zaveden buď obecně použitelný soubor profilu GSD (9700) nebo specifický soubor Rosemount 644 GSD (4153); z těchto důvodů není nutné měnit při spouštění identifikační číslo převodníku. 8

9 Průvodce rychlou instalací Červenec 2010 Rosemount 644 Funkční blok převáděcího členu Tento blok obsahuje naměřená data teploty snímače a terminálu. Rovněž obsahuje informace o typu snímače, nastavených technických jednotkách a diagnostice. Přinejmenším vždy ověřte parametry podle Tabulka 1. Tabulka 1. Parametry převodního bloku Parametry Poznámky Typická konfigurace LIN_TYPE Příklad: Pt 100_A_385 (IEC 751) SENSOR_CONNECTION Příklad: 2-vodičový, 3-vodičový, 4-vodičový PRIMARY_VALUE_UNIT Příklad: Stupně C Konfigurace přizpůsobení snímače LIN_TYPE Uživatelem definované, Calvandu SENSOR_CONNECTION Příklad: 2-vodičový, 3-vodičový, 4-vodičový PRIMARY_VALUE_UNIT Příklad: Stupně C SENSOR_CAL_METHOD Nastaveno na User Trim Standard CAL_VAN_DUSEN_COEFF.A Zadejte koeficienty specifické pro snímač CAL_VAN_DUSEN_COEFF.B Zadejte koeficienty specifické pro snímač CAL_VAN_DUSEN_COEFF.C Zadejte koeficienty specifické pro snímač CAL_VAN_DUSEN_COEFF.R0 Zadejte koeficienty specifické pro snímač Funkční blok analogových vstupů (AI) Blok AI zpracovává měření prováděná provozním zařízením a zpřístupňuje příslušné výstupy jiným funkčním blokům. Výstupní hodnota bloku AI je hodnota v technických jednotkách a obsahuje stavovou informaci udávající úroveň kvality měření. Pro definici proměnné zpracovávané blokem AI použijte číslo kanálu (Channel number). Přinejmenším vždy ověřte parametry v každém AI bloku podle Tabulka 2. Tabulka 2. Parametry bloku AI Parametry Poznámky CHANNEL (KANÁL) Parametr CHANNEL definuje, které měření převodního bloku se využívá funkčním blokem analogového vstupu (AI). V převodníku 644 bude kanál vždy nastaven na Snímač 1 (Sensor 1). Pro tuto proměnnou neexistuje žádná jiná možnost. LIN_TYPE Tento parametr definuje vztah mezi vstupem bloku a výstupem bloku. Protože převodník 644 nevyžaduje linearizaci, bude tento parametr vždy nastaven na Bez linearizace (No Linearization). To znamená, že blok AI bude pouze aplikovat změnu měřítka, filtrování a kontrolu mezních hodnot vůči vstupní hodnotě. PV_SCALE Nastavte požadovaný rozsah a požadované jednotky měření. Jako jednotky je nutné nastavit jednu z následujících možností: mv Ω C F R K OUT_SCALE Pro nastavení parametru DIRECT nastavte parametr OUT_SCALE tak, aby odpovídal parametru PV_SCALE. HI_HI_LIM HI_LIM LO_LIM LO_LO_LIM Procesní alarmy Musí být nastaveny v rozsahu definovaném parametrem OUT_SCALE. 9

10 Rosemount 644 Průvodce rychlou instalací Červenec 2010 Fyzický blok Fyzický blok zahrnuje všechny parametry a funkce potřebné pro identifikaci hardwaru a softwaru (čísla revizí, stavové hodnoty, adresa zařízení atd.) zařízení. Parametr IDENT_NUMBER_SELECTOR se používá pro změnu způsobu, jak hostitelský systém vidí zařízení. Tabulka 3. Parametr fyzického bloku Parametry Poznámky IDENT_NUMBER_SELECTOR Lze jej změnit na Specifický profil (Profile Specific), Specifický profil výrobce (Manufacturer Specific) nebo Adaptační režim (Adaptation Mode). Při implicitním nastavení na adaptační režim (Adaptation Mode) zvolí hostitelský systém, který soubor (GSD) chce použít; buď pro náhled souboru zařízení GSD obecně použitelným způsobem nebo způsobem specifickým pro výrobce. Režim Specifický profil (Profile Specific) zobrazuje všeobecně použitelný soubor GSD přiřazený k verzi profilu sběrnice Profibus (9700) zařízení a režim Specifický profil výrobce (Manufacturer Specific) zobrazuje soubor GSD s parametry specifickými pro převodník Rosemount 644. Integrace hostitelského zařízení Řídící zařízení (Class 1) Zařízení Rosemount 644 využívá kondenzovaný stav (Condensed Status) doporučený specifikací Profile 3.02 a NE 107. Více informací naleznete v příručce pro Informace o přiřazení bitů kondenzovaného stavu (Condensed Status). Odpovídající soubor GSD musí být zaveden do řídícího hostitelského zařízení specifický profil Rosemount 644 (Rosemount 644 specific) (rmt4053.gsd) nebo všeobecně použitelný profil (Profile 3.02 Generic) (pa gsd). Tyto soubory lze nalézt na adrese nebo Konfigurační zařízení (Class 2) Odpovídající DD nebo DTM soubor musí být nainstalován do konfiguračního zařízení. Tyto soubory lze najít na adrese CERTIFIKACE VÝROBKU Schválené výrobní provozy Emerson Process Management Rosemount Division. Chanhassen, Minnesota, USA Rosemount Temperature GmbH Germany Emerson Process Management Asia Pacific Singapur Informace ke směrnicím Evropské unie Prohlášení o shodě tohoto výrobku se všemi platnými evropskými směrnicemi naleznete na stránkách společnosti Rosemount na adrese Kopii lze získat od zástupce společnosti. Směrnice ATEX (94/9/ES) Společnost Rosemount Inc. splňuje požadavky směrnice ATEX. Testování splnění požadavků elektromagnetické kompatibility CE Převodník 644 splňuje požadavky stanovené v normě IEC 61326:

11 Průvodce rychlou instalací Červenec 2010 Rosemount 644 Certifikace pro prostředí s nebezpečím výbuchu Certifikace pro Severní Ameriku Certifikace organizace Factory Mutual (FM) I5 Certifikát FM pro jiskrovou bezpečnost Jiskrová bezpečnost FISCO pro použití ve třídě I, II, III, divize 1, skupiny A, B, C, D, E, F a G; pokud je instalováno podle kontrolního výkresu Teplotní třída: T4A (T okolí = 50 C až 60 C). Nezápalné provedení pro použití ve třídě I, divize 2, skupiny A, B, C a D. Teplotní třída: T5 (T okolí = 50 C až 85 C); T6 (T okolí = 50 C až 70 C) Pokud je instalováno podle kontrolního výkresu Rosemount E5 Certifikace FM pro pevný závěr Provedení s pevným závěrem pro třídu I, divize 1, skupiny B, C a D. Nezápalné provedení pro použití ve třídě I, divize 2, skupiny A, B, C a D. Teplotní třída: T5 (T okolí = 50 C až 85 C) Pokud je instalováno podle kontrolního výkresu Rosemount Odolnost proti vznícení prachu pro třídu II/III, divize 1, skupina E, F a G. Teplotní třída: T5 (T a = 50 C až 85 C) Pokud je instalováno podle výkresu Rosemount (Pouze provedení J5, J6 a J8.) Certifikáty Kanadské normalizační společnosti (Canadian Standards Association CSA) I6 K6 Jiskrově bezpečný podle norem CSA Jiskrová bezpečnost a FISCO pro třídu I, divize 1, skupiny A, B, C, a D, pokud je zařízení připojeno podle výkresu Rosemount Teplotní třída: T4 (T okolí = 50 C až 60 C); Vhodné pro třídu I, divize 2, skupiny A, B, C a D (zařízení musí být nainstalováno s vhodnými uzávěry) Jiskrově bezpečný podle norem CSA, pevný závěr Zahrnuje provedení s jiskrovou bezpečností I6 a s pevným závěrem třídy I, divize 1, skupiny B, C a D. Odolnost proti vznícení prachu pro třídu II, divize 1, skupiny E, F a G. Odolnost proti vznícení prachu pro třídu III, divize 1 Utěsnění není vyžadováno. Stupeň krytí CSA 4X Teplotní třída: T4 (T okolí = 50 C až 60 C); T5 (T okolí = 50 C až 85 C) POZNÁMKA: (Pouze provedení pouzdra J5 a J6.) 11

12 Rosemount 644 Průvodce rychlou instalací Červenec 2010 Evropské certifikáty E1 I1 ATEX certifikace pro pevný závěr Číslo certifikátu: KEMA99ATEX8715X Označení ATEX: II 2 G 1180 Ex d IIC T6 ( 40 C T okolí 65 C) U i = 55 Vdc Speciální podmínky pro bezpečné používání (X): Pro informace týkající se rozměrů ohnivzdorných spojů kontaktujte výrobce. ATEX certifikace pro jiskrovou bezpečnost Číslo certifikátu: Baseefa03ATEX0499X Označení ATEX: II 1 G 1180 Ex ia IIC T4 ( 50 C T okolí 60 C) Speciální podmínky pro bezpečné používání (X): Převodník musí být instalován v takovém ochranném pouzdru, která zajišt uje krytí alespoň IP 20. Nekovová pouzdra musí mít povrchový odpor menší než 1G. Pouzdra z lehkých slitin a zirkonia musí být při montáži chráněna proti nárazům a tření. Tabulka 4. Parametry jednotky Jiskrová bezpečnost smyčka/napájecí svorky U i = 30 V I i = 300 ma P i = 1,3 W C i = 2,1 nf L i = 0 FISCO smyčka/napájecí svorky U i = 17,5 V I i = 380 ma P i = 5,32 W C i = 2,1 nf L i = 0 Svorky snímače U o = 13,9 V I o = 23 ma P o = 79 mw C i = 7,7 nf L i = 0 12

13 Průvodce rychlou instalací Červenec 2010 Rosemount 644 N1 ATEX certifikace pro ochranu typu n Číslo certifikátu: BAS00ATEX3145 Označení ATEX: II 3 G Ex nl IIC T5 ( 40 C T okolí 70 C) U i = 45 V NC Součást typu n podle směrnice ATEX Číslo certifikátu: BAS99ATEX3084U Označení ATEX: II 3 G Ex nl IIC T5 ( 40 C T okolí 70 C) U i = 45 V Poznámka: Zařízení musí být nainstalováno s pouzdrem vyhovujícímu stupni krytí IP54 a zároveň vyhovujícímu testu odolnosti popsaného v EN ND Certifikace ATEX pro odolnost proti vznícení prachu Číslo certifikátu: KEMA99ATEX8715X Označení ATEX: II 1 D td A20 T95 C ( 40 C T okolí 85 C) 1180 Stupeň krytí IP66 Speciální podmínky pro bezpečné používání (X): Pro informace týkající se rozměrů ohnivzdorných spojů kontaktujte výrobce. Certifikace IECEx E7 IECEx Pevný závěr a ochrana proti vznícení prachu Číslo certifikátu: IECEx KEM X Ex d IIC T6 (Pevný závěr) Ex td A20 IP 66 T 95 C (Ochrana proti vznícení prachu) Umax = 32 V Speciální podmínky pro bezpečné používání (X): Pro informace o rozměrech ohnivzdorných spojů kontaktujte výrobce. Tabulka 5. Elektrické hodnoty Převodník Snímač U max = 32 VDC U max = 5 VDC I max = 12,0 ma I max = 2,0 ma 13

14 Rosemount 644 Průvodce rychlou instalací Červenec 2010 I7 IECEx Jiskrová bezpečnost Číslo certifikátu: IECEx BAS X Ex ia IIC T4/T5/T6 Tabulka 6. Teplotní klasifikace P i (W) Teplotní třída T okolí 1.3 T4 50 C až 60 C 5,32 (FISCO skupina IIC) T4 60 C až 80 C Speciální podmínky pro bezpečné používání (X): 1. Zařízení musí být nainstalováno s krytem vyhovujícímu stupni krytí alespoň IP Nekovová pouzdra musí mít povrchový odpor menší než 1 G. Pouzdra z lehkých slitin a zirkonu musí být při montáži chráněna proti nárazům a tření. Tabulka 7. Parametry jednotky Převodník (jiskrová bezpečnost) Převodník (FISCO) Snímač U i = 30 VDC U i = 17,5 VDC U o = 13,9 VDC I i = 300 ma I i = 380 ma I o = 23 ma P i = 1,3 W P i = 5,32 W P o = 79 mw C i = 2,1 nf C i = 2,1 nf C i = 7,7 nf L i = 0 mh L i = 0 mh L i = 0 mh N7 IECEx Ochrana typu n Číslo certifikátu: IECEx BAS Ex na nl IIC T5 ( 40 C T okolí 70 C) Tabulka 8. Elektrické hodnoty Převodník Snímač Odporový teplotní snímač (RTD) Termočlánek U i = 32 V U i = 5 V U i = 0 NG IECEx Ochrana typu n Komponenty Číslo certifikátu: IECEx BAS U Ex na nl IIC T5 ( 40 C T okolí 75 C) Vstupní parametr: Ui = 32 VDC Přehled omezení: Komponent musí být krytý vhodným certifikovaným krytem poskytujícím stupeň krytí alespoň IP54. 14

15 Průvodce rychlou instalací Červenec 2010 Rosemount 644 Certifikace pro Japonsko Certifikáty japonské průmyslové normy (Japanese Industrial Standard JIS) I4 Certifikát pro jiskrovou bezpečnost JIS E4 Certifikát pro pevný závěr JIS Tabulka 9. Certifikáty a popis Teplotní Certifikát Popis Skupina třída C H s měřidlem a bez snímače Ex d II C T6 C H bez měřidla a bez snímače Ex d II C T6 C H bez měřidla a s odporovým teplotním snímačem Ex d II B T4 C H bez měřidla a s termočlánkem Ex d II B T4 C H s měřidlem a termočlánkem Ex d II B T4 C H s měřidlem a odporovým teplotním snímačem Ex d II B T4 C H bez měřidla a s termočlánkem Ex d II B + H2 T4 C H s měřidlem a termočlánkem Ex d II B + H2 T4 C H bez měřidla a s odporovým teplotním snímačem Ex d II B + H2 T4 C H s měřidlem a odporovým teplotním snímačem Ex d II B + H2 T4 Kombinované certifikace K5 Kombinace certifikátů I5 a E5 Ruské certifikace GOST PPC BA-13006: 0 Ex ia IIC T4/T5/T6 Kazachstánská certifikace GOST Certifikát schválení vzoru pro měřicí přístroje Viz certifikát. Ukrajinská certifikace GOST Schválení vzoru pro měřicí přístroje Viz certifikát. 15

16 Rosemount 644 Průvodce rychlou instalací Červenec 2010 EC Declaration of Conformity No: RMD 1016 Rev. F We, Rosemount Inc Market Boulevard Chanhassen, MN USA declare under our sole responsibility that the product, Models 644 Smart Temperature Transmitter (Hart & Fieldbus) manufactured by, Rosemount Inc Technology Drive Eden Prairie, MN USA to which this declaration relates, is in conformity with the provisions of the European Community Directives as shown in the attached schedule. Assumption of conformity is based on the application of the harmonized standards and, when applicable or required, a European Community notified body certification, as shown in the attached schedule. (signature) Timothy J. Layer (name - printed) Vice President of Global Quality (function name - printed) 24-March-2008 (date of issue) File ID: 644 CE Marking Page 1 of 3 J:\A_Temp\certs\644_RMD1016F.doc 16

17 Průvodce rychlou instalací Červenec 2010 Rosemount 644 Schedule EC Declaration of Conformity RMD 1016 Rev. F EMC Directive (2004/108/EC) Models 644HA Smart Temperature Transmitters (Hart) EN 61326: A1/A2/A3 -- Industrial Models 644HF Smart Temperature Transmitters (Fieldbus) EN 61326: A1/A2/A3 -- Industrial Models 644RA Smart Temperature Transmitters (Hart) EN 61326: A1/A2/A3 -- Industrial ATEX Directive (94/9/EC) Models 644HA Smart Temperature Transmitters (Hart) Ex ia IIC: BAS00ATEX1033X -- Intrinsically Safe Certificate EN : 2006, EN : 2007 EEx d IIC: BAS00ATEX Type n Certificate BAS99ATEX3084U -- Type n Component Certificate KEMA 99ATEX Flameproof Certificate EN50014: A1, A2, pra3, EN50018: pra1 pra3 Models 644HF Smart Temperature Transmitters (Fieldbus) Ex ia IIC: Baseefa03ATEX0499X -- Intrinsically Safe Certificate EN : 2006, EN : 2007 BAS00ATEX Type n Certificate BAS99ATEX3084U -- Type n Component Certificate File ID: 644 CE Marking Page 2 of 3 J:\A_Temp\certs\644_RMD1016F.doc 17

18 Rosemount 644 Průvodce rychlou instalací Červenec 2010 Models 644HF Smart Temperature Transmitters (Fieldbus) - continued EEx d IIC: KEMA 99ATEX Flameproof Certificate EN50014: A1, A2, pra3, EN50018: pra1 pra3 Models 644RA Smart Temperature Transmitters (Hart) Ex ia IIC: BAS00ATEX1033X -- Intrinsically Safe Certificate EN : 2006, EN : 2007 BAS00ATEX Type n Certificate BAS99ATEX3084U -- Type n Component Certificate ATEX Notified Bodies for EC Type Examination Certificate Baseefa (2001) Ltd [Notified Body Number: 1180] Health and Safety Laboratory Site Harpur Hill Buxton, Derbyshire SK17 9JN United Kingdom KEMA (KEMA) [Notified Body Number: 0344] Utrechtseweg 310, 6812 AR Arnhem P.O. Box 5185, 6802 ED Arnhem The Netherlands Postbank ATEX Notified Body for Quality Assurance Baseefa(2001) Ltd [Notified Body Number: 1180] Health and Safety Laboratory Site Harpur Hill Buxton, Derbyshire SK17 9JN United Kingdom File ID: 644 CE Marking Page 3 of 3 J:\A_Temp\certs\644_RMD1016F.doc 18

19 Průvodce rychlou instalací Červenec 2010 Rosemount 644 Spole nost Rosemount Inc Market Boulevard Chanhassen, MN , USA, Prohlášení o shod EU.: RMD 1016 Rev. F prohlašuje na svoji výlu nou zodpov dnost, že výrobky Inteligentní p evodníky teploty s modelovým ozna ením 644 (Hart & Fieldbus) vyráb né spole ností Rosemount Inc Technology Drive Eden Prairie, MN USA, kterých se toto prohlášení týká, jsou ve shod s ustanoveními sm rnic Evropského spole enství, jak je uvedeno v p ipojeném seznamu. P edpoklad shody je založen na použití harmonizovaných norem, a je-li to požadováno, také na certifikaci ud lené registrovaným orgánem Evropské unie, jak je uvedeno v p ipojeném seznamu. Vice President Global Quality (název funkce tiskacím písmem) Timothy J. Layer 24.b ezna 2008 (jméno tiskacím písmem) (datum vydání) Ev..: 644 CE Marking Strana 1 ze 3 644_RMD1016F_ _cze.doc 19

20 Rosemount 644 Průvodce rychlou instalací Červenec 2010 Sm rnice 2004/108/EU (EMC) Dodatek Prohlášení o shod EU RMD 1016 Rev. F Inteligentní p evodníky s modelovým ozna ením 644HA (Hart) EN 61326: A1/A2/A3 Industrial Inteligentní p evodníky s modelovým ozna ením 644HF (Fieldbus) EN 61326: A1/A2/A3 Industrial Inteligentní p evodníky teploty s modelovým ozna ením 644RA (Hart) EN 61326: A1/A2/A3 Industrial Sm rnice 94/9/EU (ATEX) Inteligentní p evodníky teploty s modelovým ozna ením 644HA (Hart) Ex ia IIC: BAS00ATEX1033X Jiskrová bezpe nost EN : 2006, EN : 2007 EEx d IIC: BAS00ATEX3145 Ochrana typu n BAS99ATEX3084U Ochrana typu n komponenty KEMA 99ATEX8715 Pevný záv r EN50014: A1, A2, pra3, EN50018: pra1 pra3 Inteligentní p evodníky teploty s modelovým ozna ením 644HF (Fieldbus) Ex ia IIC: Baseefa03ATEX0499X Jiskrová bezpe nost EN : 2006, EN : 2007 BAS00ATEX3145 Ochrana typu n BAS99ATEX3084U Ochrana typu n komponenty Ev..: 644 CE Marking Strana 2 ze 3 644_RMD1016F_ _cze.doc 20

21 Průvodce rychlou instalací Červenec 2010 Rosemount 644 Inteligentní p evodníky teploty s modelovým ozna ením 644HF (Fieldbus) pokra ování EEx d IIC: KEMA 99ATEX8715 Pevný záv r EN50014: A1, A2, pra3, EN50018: pra1 pra3 Inteligentní p evodníky teploty s modelovým ozna ením 644RA (Hart) Ex ia IIC: BAS00ATEX1033X Jiskrová bezpe nost EN : 2006, EN : 2007 BAS00ATEX3145 Ochrana typu n BAS99ATEX3084U Ochrana typu n komponenty Registrované orgány ATEX pro vydávání certifikací EU o typových zkouškách Baseefa (2001) Ltd [Registrovaný orgán.: 1180] Health and Safety Laboratory Site Harpur Hill Buxton, Derbyshire SK17 9JN Velká Británie KEMA (KEMA) [Registrovaný orgán.: 0344] Utrechtseweg 310, 6812 AR Arnhem P.O. Box 5185, 6802 ED Arnhem Nizozemsko Postbank Registrovaný orgán ATEX pro zajišt ní kvality Baseefa (2001) Ltd [Registrovaný orgán.: 1180] Health and Safety Laboratory Site Harpur Hill Buxton, Derbyshire SK17 9JN Velká Británie Ev..: 644 CE Marking Strana 3 ze 3 644_RMD1016F_ _cze.doc 21

22 Rosemount 644 Průvodce rychlou instalací Červenec
