Převodník Rosemount 3051S MultiVariable. Průtokoměr Rosemount 3051SF MultiVariable

Transkript

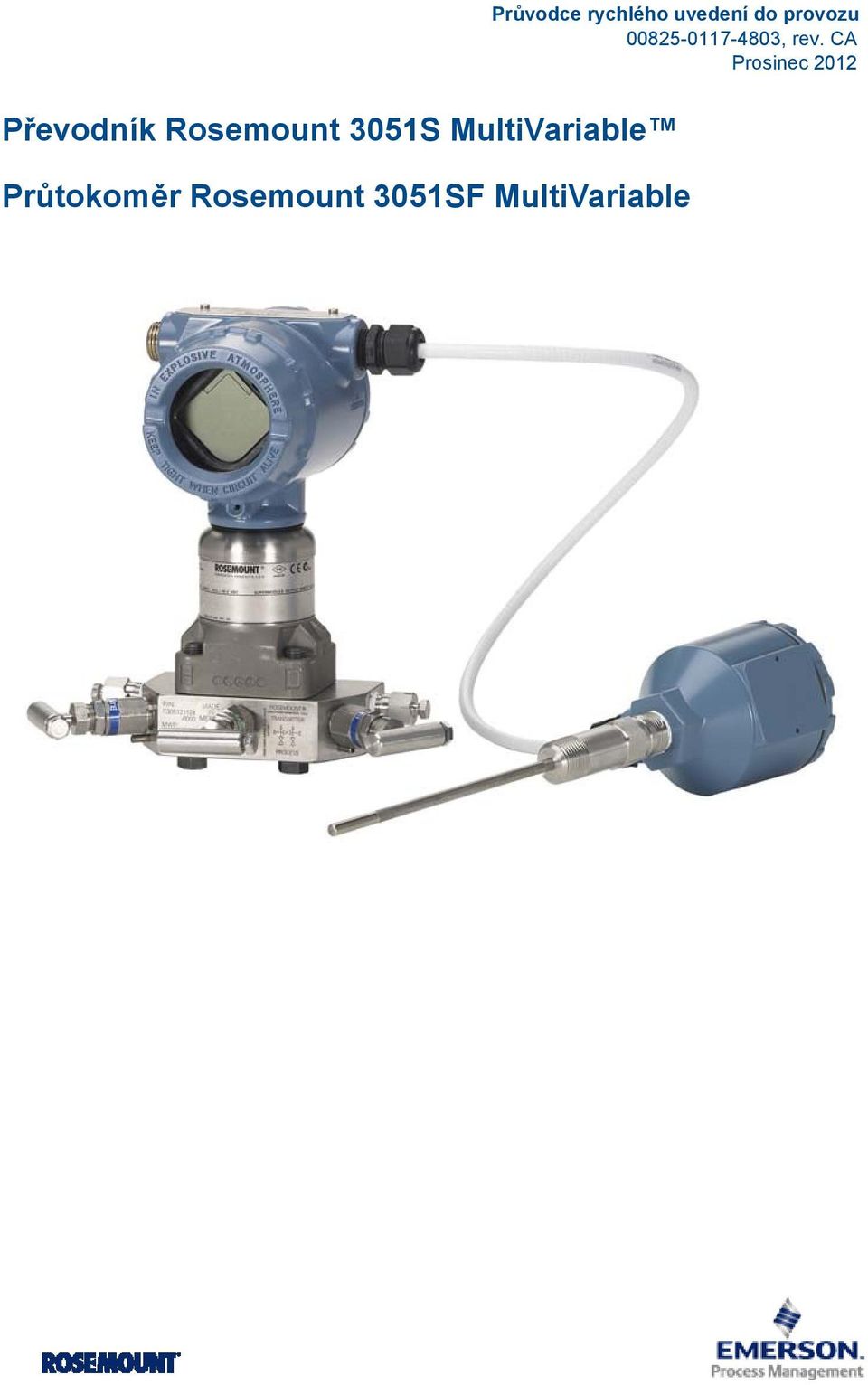

1 , rev. CA Převodník Rosemount 3051S MultiVariable Průtokoměr Rosemount 3051SF MultiVariable

2 UPOZORNĚNÍ Tento návod na instalaci obsahuje základní instalační kroky pro převodník Rosemount 3051S MultiVariable (číslo dokumentu produktového manuálu ). Rovněž poskytuje základní kroky pro konfiguraci 3051SFA (číslo dokumentu produktového manuálu ), 3051SFC (číslo dokumentu produktového manuálu ) a 3051SFP (číslo dokumentu produktového manuálu ). Neobsahuje pokyny pro diagnostiku, údržbu, opravy nebo vyhledávání závad. Více instrukcí nalzenete v produktovém manuálu k převodníku 3051S MultiVariable. Všechny dokumenty jsou k dispozici v elektronické podobě na adrese VAROVÁNÍ Výbuch může způsobit smrt nebo vážné zranění: Instalace tohoto převodníku v prostředí s nebezpečím výbuchu se musí provádět v souladu s příslušnými ustanoveními místních, národních a mezinárodních norem, zákonů a provozních předpisů. Seznamte se prosím s kapitolou certifikace výrobku 3051S MultiVariable obsaženou v produktovém manuálu ( ) pro zajištění bezpečné instalace. Před připojením komunikátoru v prostředí s nebezpečím výbuchu se ujistěte, že zařízení zapojená v elektrickém obvodu jsou nainstalována v souladu s pravidly pro jiskrovou bezpečnost nebo zajištěné provedení. Vpřípadě instalace v prostředí s nebezpečím výbuchu/s pevným závěrem nesnímejte kryty snímače, je-li přístroj pod napětím. Provozní netěsnosti mohou způsobit vážné ublížení na zdraví nebo smrt. Před připojením tlaku ke nainstalujte a dotáhněte procesní konektory snímače. Zasažení elektrickým proudem může způsobit smrt nebo vážné zranění. Vyvarujte se kontaktu se svody a svorkami. Vysoké napětí, které může být přítomno na konci vodičů, může způsobit zasažení elektrickým proudem. v Obsah Montáž převodníku strana 3 Natočení pouzdra strana 8 Nastavení spínačů strana 9 Připojení kabelů a napájení strana 10 Konfigurace průtoku strana 14 Ověření konfigurace zařízení strana 25 Seřízení převodníku strana 28 Certifikace výrobku strana 29 2

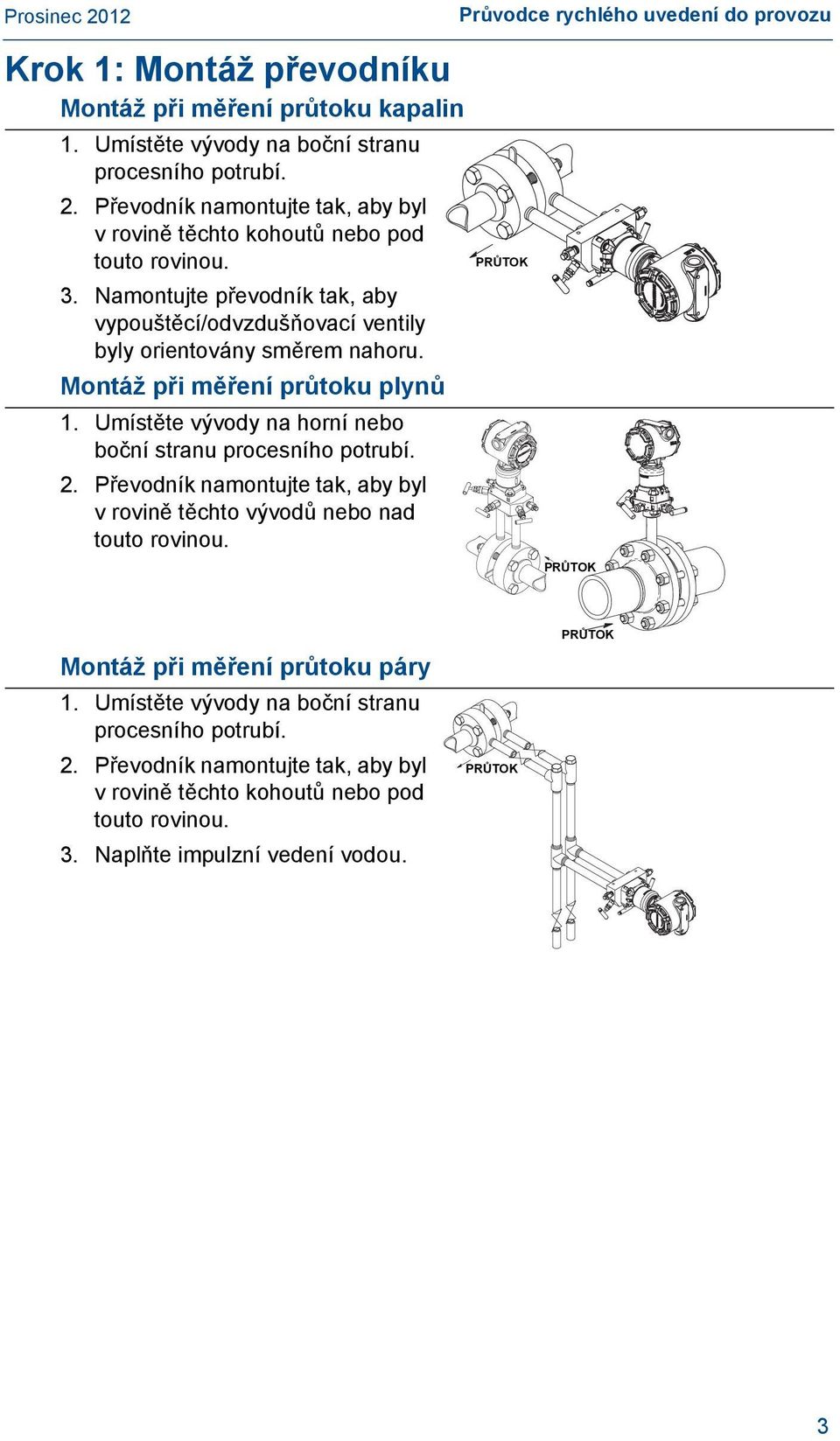

3 Průvodce rychlého uvedení do provozu Krok 1: Montáž převodníku Montáž při měření průtoku kapalin 1. Umístěte vývody na boční stranu procesního potrubí. 2. Převodník namontujte tak, aby byl vrovině těchto kohoutů nebo pod touto rovinou. 3. Namontujte převodník tak, aby vypouštěcí/odvzdušňovací ventily byly orientovány směrem nahoru. Montáž při měření průtoku plynů 1. Umístěte vývody na horní nebo boční stranu procesního potrubí. 2. Převodník namontujte tak, aby byl v rovině těchto vývodů nebo nad touto rovinou. PRŮTOK PRŮTOK Montáž při měření průtoku páry 1. Umístěte vývody na boční stranu procesního potrubí. 2. Převodník namontujte tak, aby byl vrovině těchto kohoutů nebo pod touto rovinou. 3. Naplňte impulzní vedení vodou. PRŮTOK PRŮTOK 3

4 Montážní konzoly Montáž na panel Koplanární příruba Montáž na trubku Montáž na panel Provedení s klasickou přírubou Montáž na trubku 4

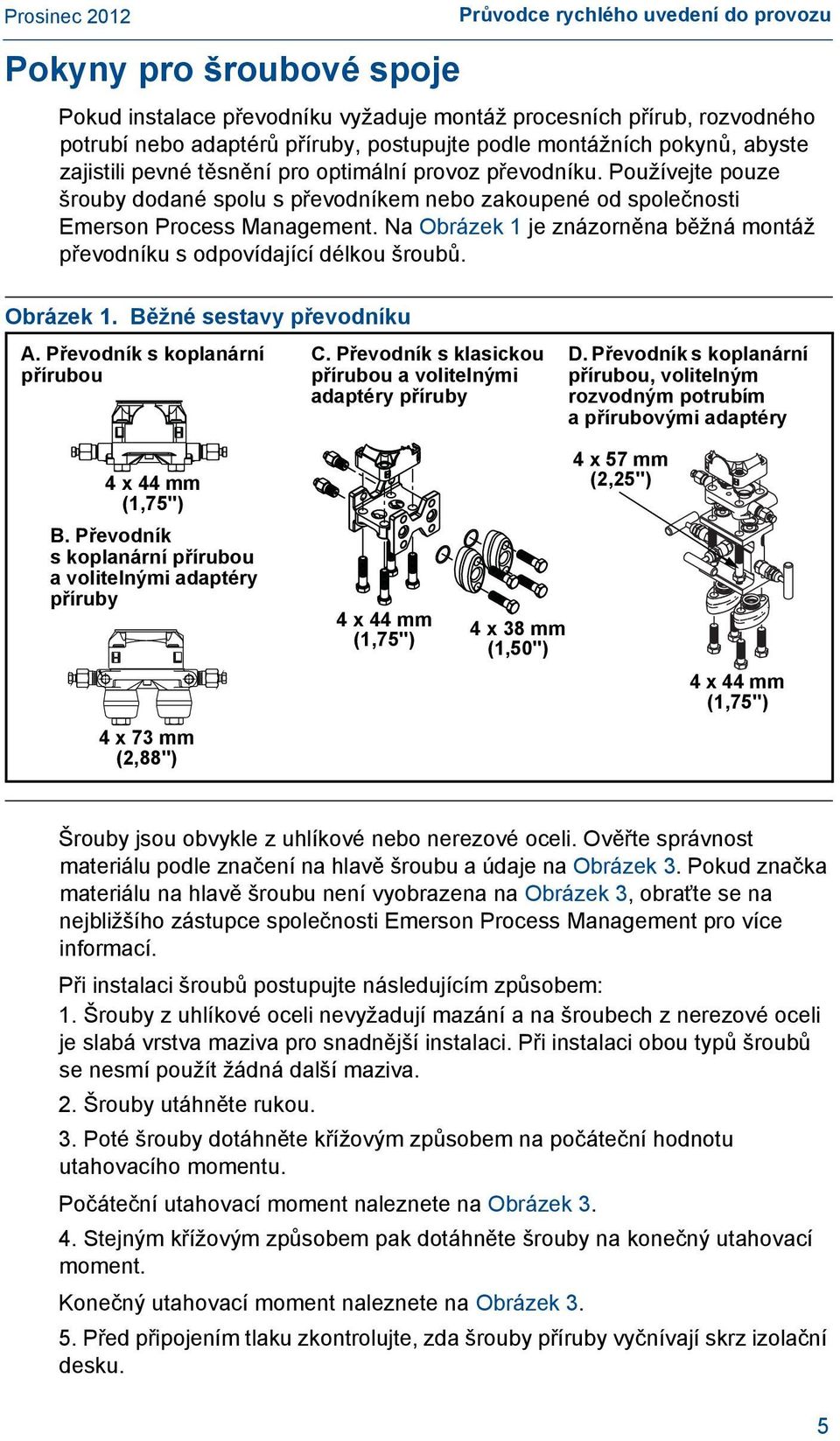

5 Průvodce rychlého uvedení do provozu Pokyny pro šroubové spoje Pokud instalace převodníku vyžaduje montáž procesních přírub, rozvodného potrubí nebo adaptérů příruby, postupujte podle montážních pokynů, abyste zajistili pevné těsnění pro optimální provoz převodníku. Používejte pouze šrouby dodané spolu s převodníkem nebo zakoupené od společnosti Emerson Process Management. Na Obrázek 1 je znázorněna běžná montáž převodníku s odpovídající délkou šroubů. Obrázek 1. Běžné sestavy převodníku A. Převodník s koplanární přírubou C. Převodník s klasickou přírubou a volitelnými adaptéry příruby D. Převodník s koplanární přírubou, volitelným rozvodným potrubím apřírubovými adaptéry 4 x 44 mm (1,75") B. Převodník s koplanární přírubou a volitelnými adaptéry příruby 4 x 73 mm (2,88") 4 x 44 mm (1,75") 4 x 38 mm (1,50") 4 x 57 mm (2,25") 4 x 44 mm (1,75") Šrouby jsou obvykle z uhlíkové nebo nerezové oceli. Ověřte správnost materiálu podle značení na hlavě šroubu a údaje na Obrázek 3. Pokud značka materiálu na hlavě šroubu není vyobrazena na Obrázek 3, obraťte se na nejbližšího zástupce společnosti Emerson Process Management pro více informací. Při instalaci šroubů postupujte následujícím způsobem: 1. Šrouby z uhlíkové oceli nevyžadují mazání a na šroubech z nerezové oceli je slabá vrstva maziva pro snadnější instalaci. Při instalaci obou typů šroubů se nesmí použít žádná další maziva. 2. Šrouby utáhněte rukou. 3. Poté šrouby dotáhněte křížovým způsobem na počáteční hodnotu utahovacího momentu. Počáteční utahovací moment naleznete na Obrázek Stejným křížovým způsobem pak dotáhněte šrouby na konečný utahovací moment. Konečný utahovací moment naleznete na Obrázek Před připojením tlaku zkontrolujte, zda šrouby příruby vyčnívají skrz izolační desku. 5

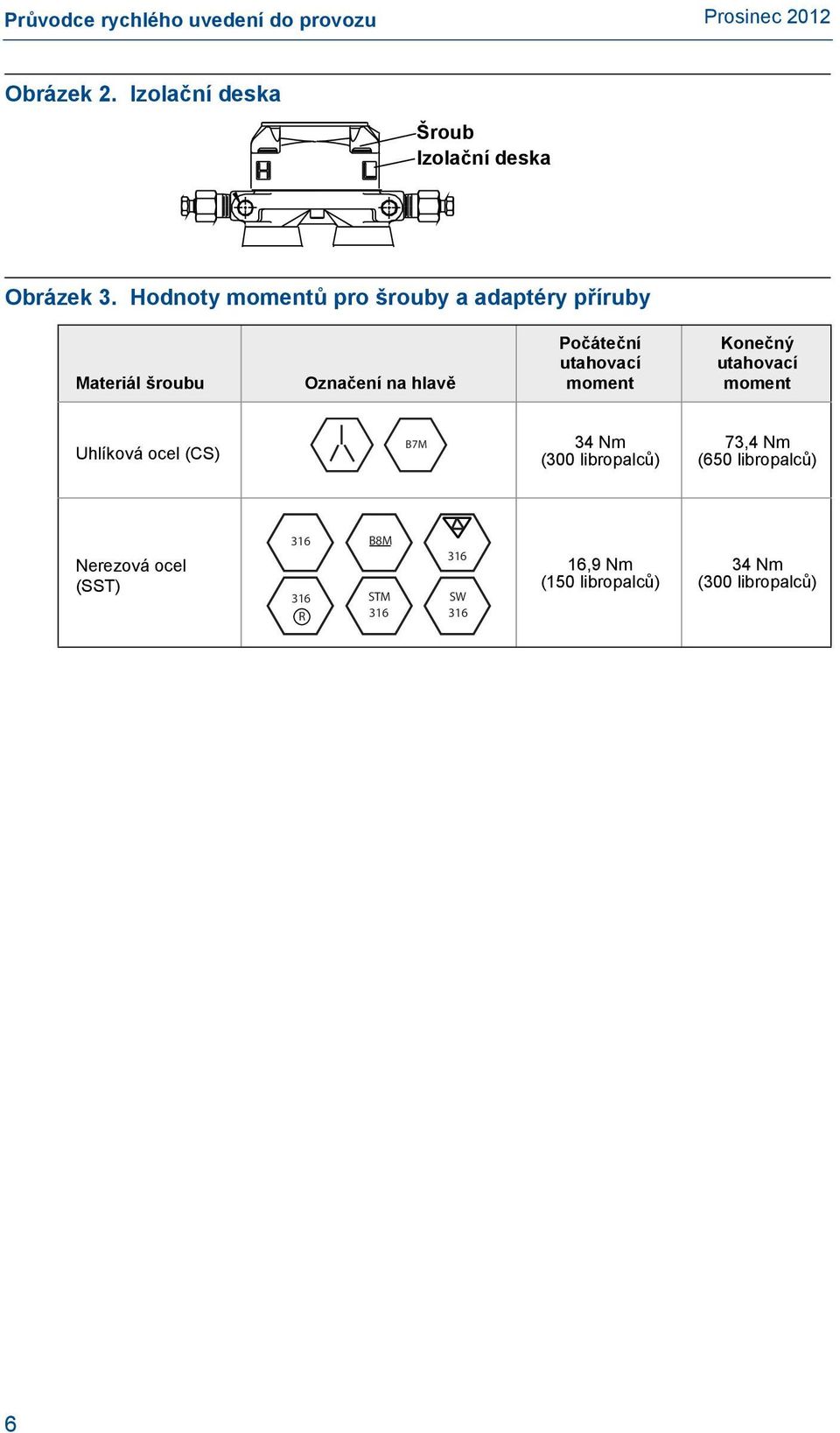

6 Obrázek 2. Izolační deska Šroub Izolační deska Obrázek 3. Hodnoty momentů pro šrouby a adaptéry příruby Materiál šroubu Označení na hlavě Počáteční utahovací moment Konečný utahovací moment Uhlíková ocel (CS) B7M 34 Nm (300 libropalců) 73,4 Nm (650 libropalců) Nerezová ocel (SST) R B8M STM SW ,9 Nm (150 libropalců) 34 Nm (300 libropalců) 6

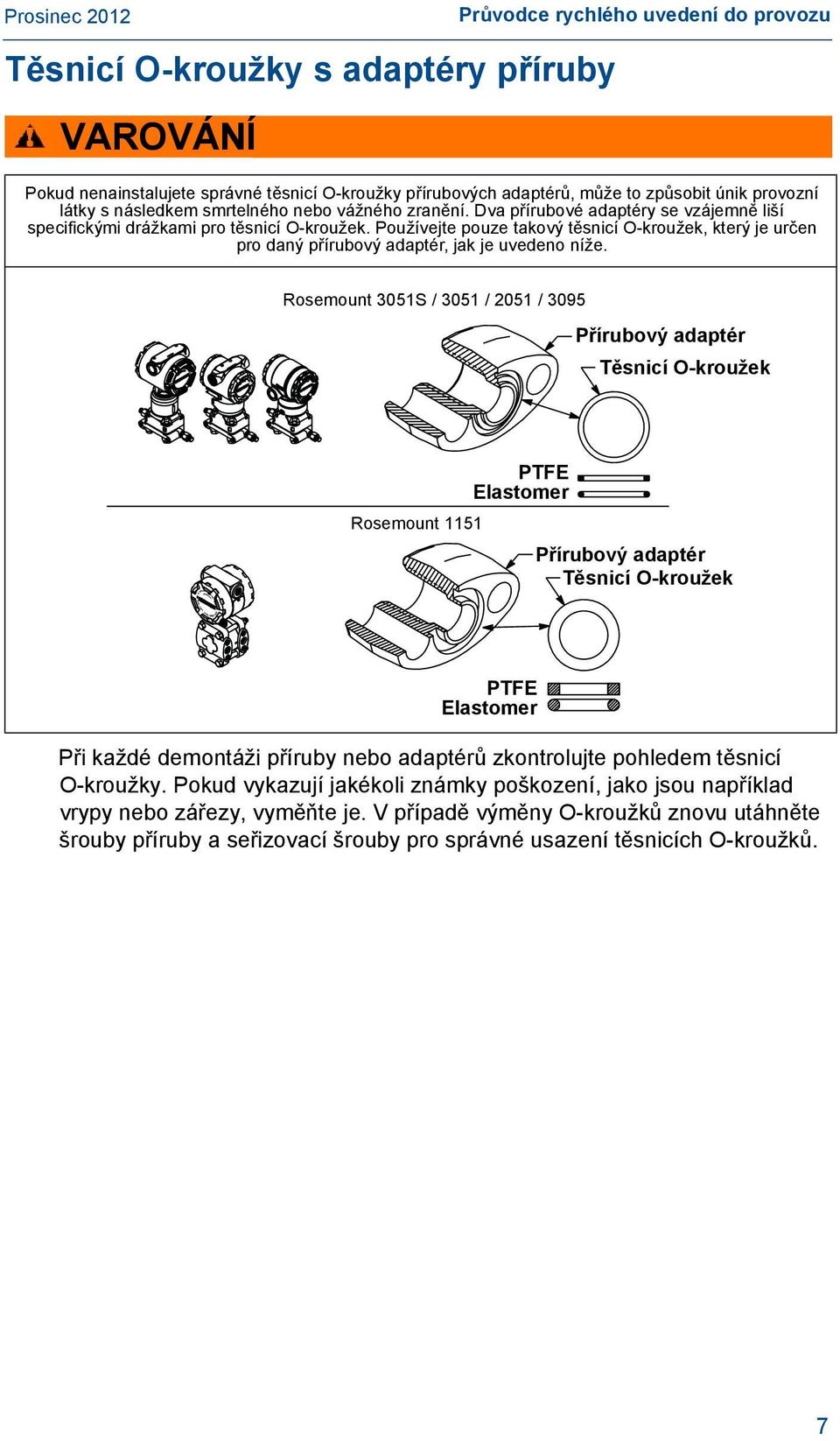

7 Průvodce rychlého uvedení do provozu Těsnicí O-kroužky s adaptéry příruby VAROVÁNÍ Pokud nenainstalujete správné těsnicí O-kroužky přírubových adaptérů, může to způsobit únik provozní látky s následkem smrtelného nebo vážného zranění. Dva přírubové adaptéry se vzájemně liší specifickými drážkami pro těsnicí O-kroužek. Používejte pouze takový těsnicí O-kroužek, který je určen pro daný přírubový adaptér, jak je uvedeno níže. Rosemount 3051S / 3051 / 2051 / 3095 Přírubový adaptér Těsnicí O-kroužek Rosemount 1151 PTFE Elastomer Přírubový adaptér Těsnicí O-kroužek PTFE Elastomer Při každé demontáži příruby nebo adaptérů zkontrolujte pohledem těsnicí O-kroužky. Pokud vykazují jakékoli známky poškození, jako jsou například vrypy nebo zářezy, vyměňte je. V případě výměny O-kroužků znovu utáhněte šrouby příruby a seřizovací šrouby pro správné usazení těsnicích O-kroužků. 7

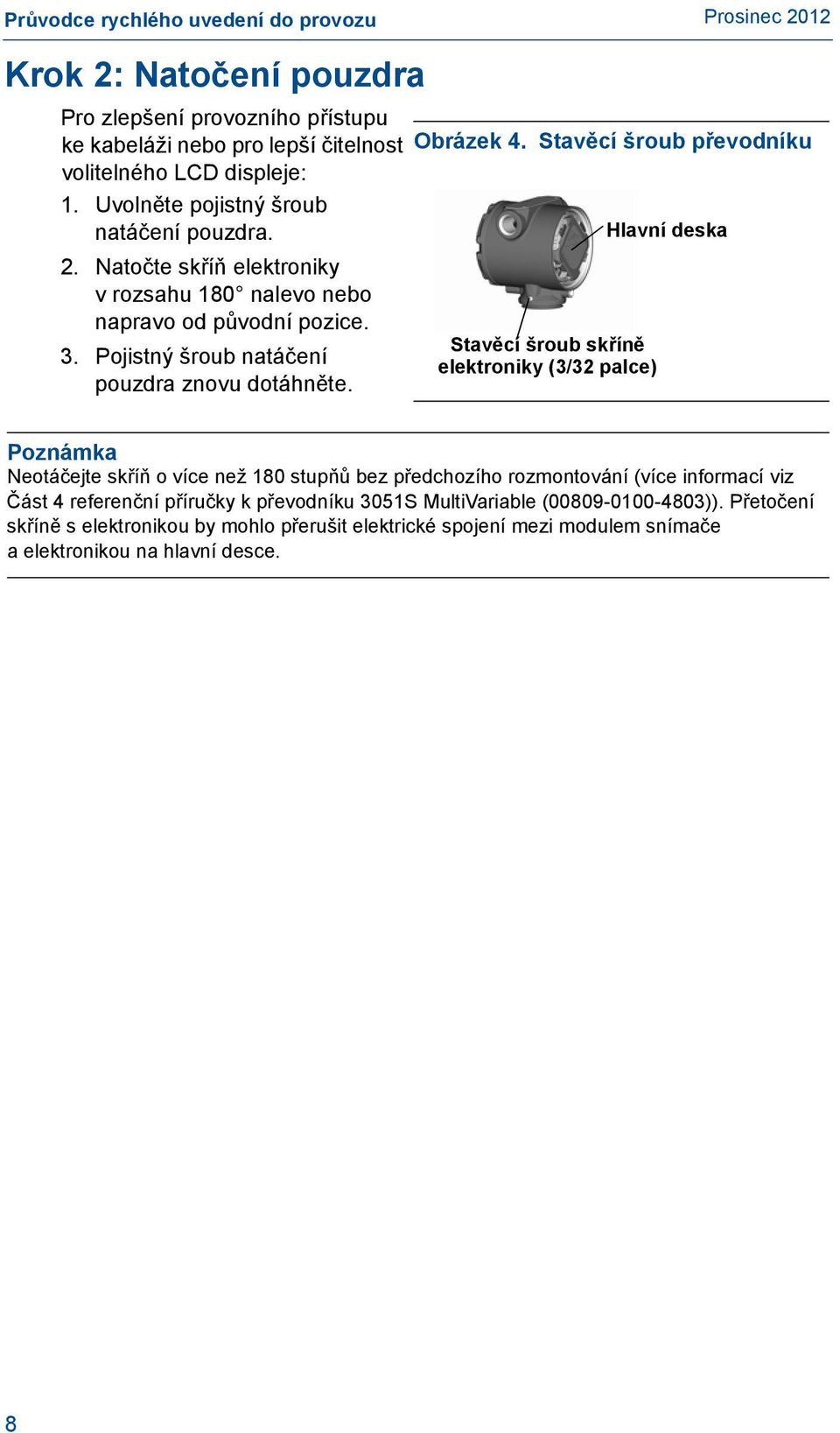

8 Krok 2: Natočení pouzdra Pro zlepšení provozního přístupu ke kabeláži nebo pro lepší čitelnost Obrázek 4. Stavěcí šroub převodníku volitelného LCD displeje: 1. Uvolněte pojistný šroub natáčení pouzdra. Hlavní deska 2. Natočte skříň elektroniky v rozsahu 180 nalevo nebo napravo od původní pozice. 3. Pojistný šroub natáčení pouzdra znovu dotáhněte. Stavěcí šroub skříně elektroniky (3/32 palce) Poznámka Neotáčejte skříň o více než 180 stupňů bez předchozího rozmontování (více informací viz Část 4 referenční příručky k převodníku 3051S MultiVariable ( )). Přetočení skříně s elektronikou by mohlo přerušit elektrické spojení mezi modulem snímače a elektronikou na hlavní desce. 8

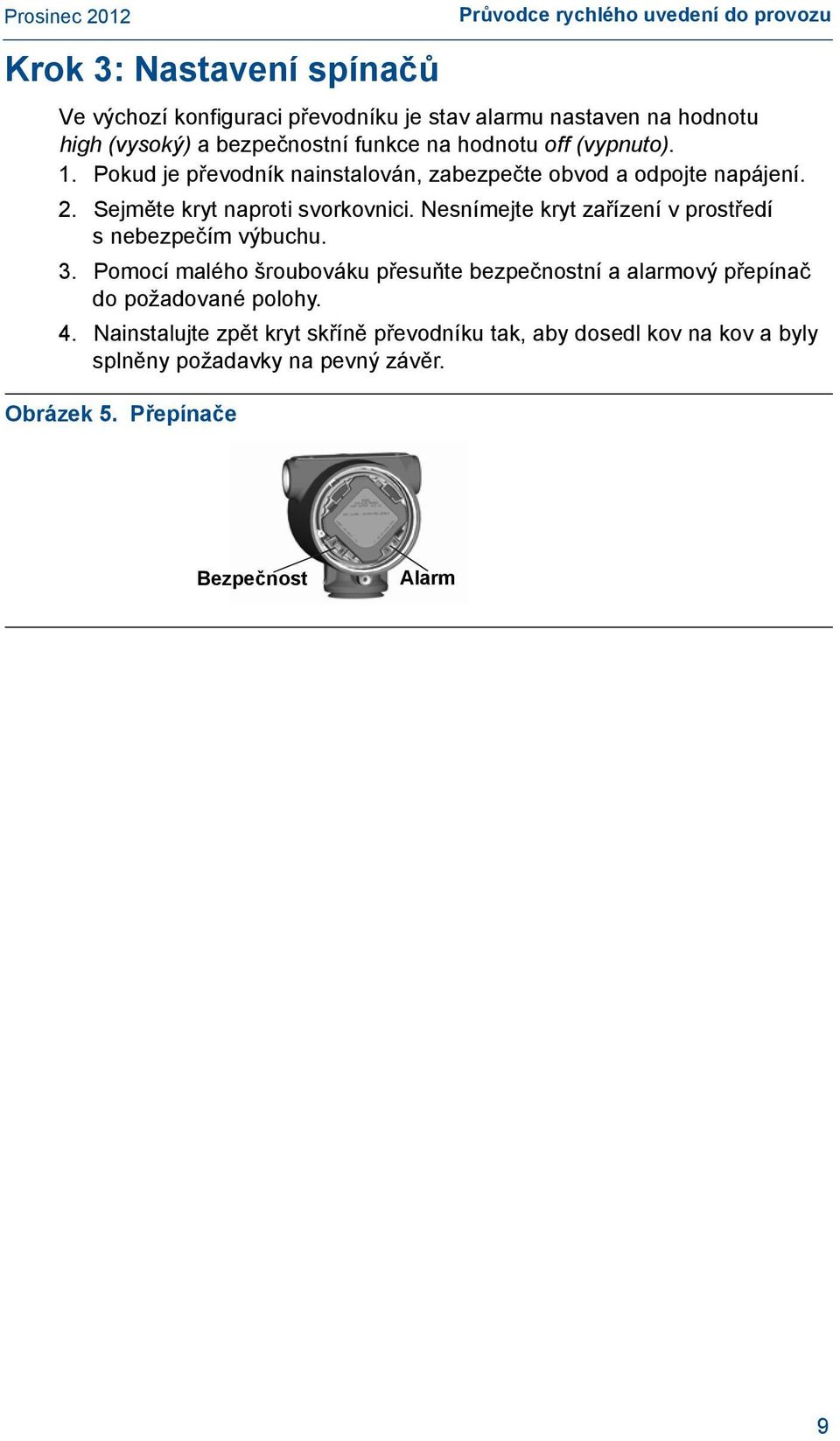

9 Průvodce rychlého uvedení do provozu Krok 3: Nastavení spínačů Ve výchozí konfiguraci převodníku je stav alarmu nastaven na hodnotu high (vysoký) a bezpečnostní funkce na hodnotu off (vypnuto). 1. Pokud je převodník nainstalován, zabezpečte obvod a odpojte napájení. 2. Sejměte kryt naproti svorkovnici. Nesnímejte kryt zařízení v prostředí s nebezpečím výbuchu. 3. Pomocí malého šroubováku přesuňte bezpečnostní a alarmový přepínač do požadované polohy. 4. Nainstalujte zpět kryt skříně převodníku tak, aby dosedl kov na kov a byly splněny požadavky na pevný závěr. Obrázek 5. Přepínače Bezpečnost Alarm 9

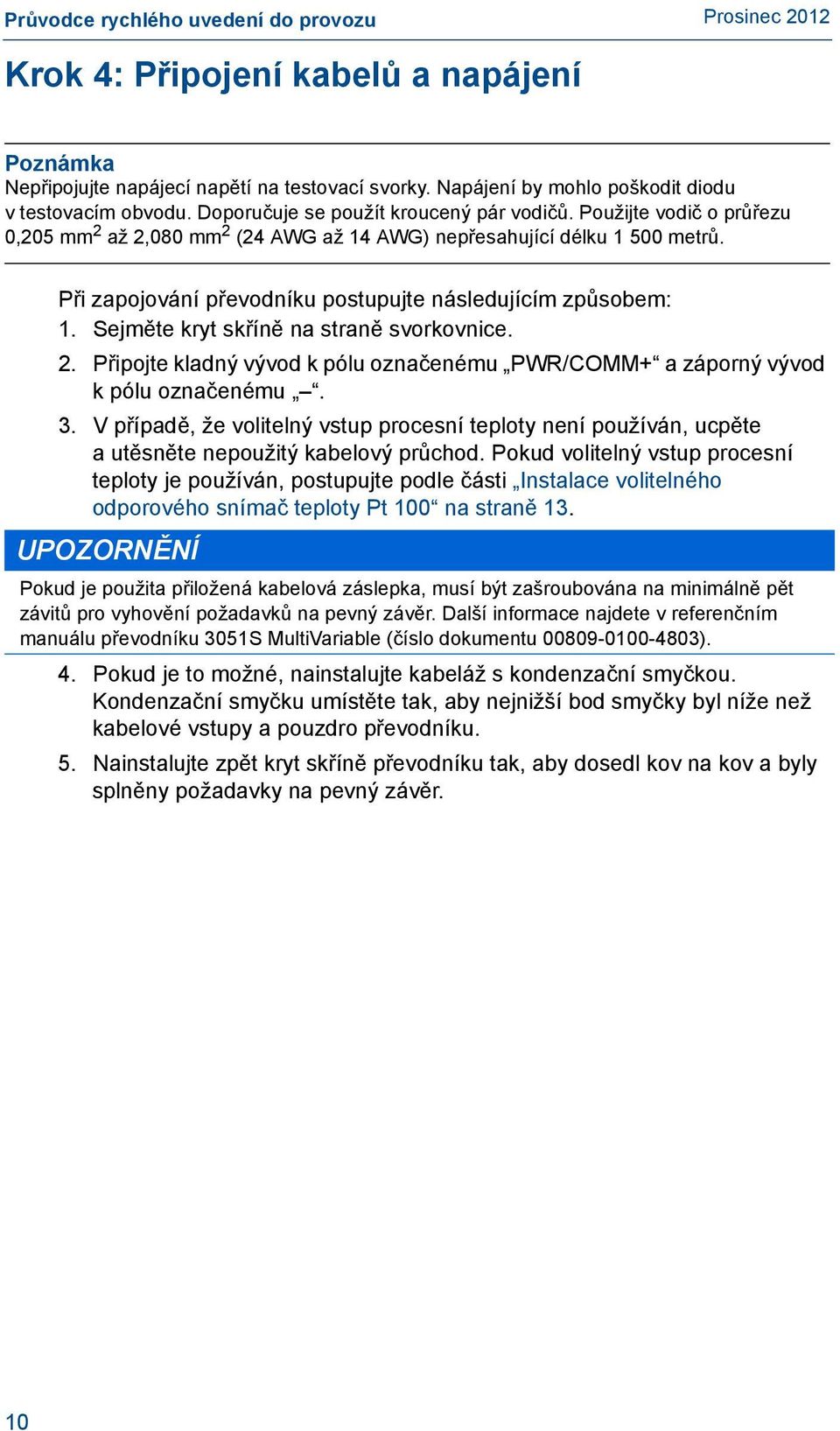

10 Krok 4: Připojení kabelů a napájení Poznámka Nepřipojujte napájecí napětí na testovací svorky. Napájení by mohlo poškodit diodu v testovacím obvodu. Doporučuje se použít kroucený pár vodičů. Použijte vodič o průřezu 0,205 mm 2 až 2,080 mm 2 (24 AWG až 14 AWG) nepřesahující délku metrů. Při zapojování převodníku postupujte následujícím způsobem: 1. Sejměte kryt skříně na straně svorkovnice. 2. Připojte kladný vývod k pólu označenému PWR/COMM+ a záporný vývod k pólu označenému. 3. V případě, že volitelný vstup procesní teploty není používán, ucpěte autěsněte nepoužitý kabelový průchod. Pokud volitelný vstup procesní teploty je používán, postupujte podle části Instalace volitelného odporového snímač teploty Pt 100 na straně 13. UPOZORNĚNÍ Pokud je použita přiložená kabelová záslepka, musí být zašroubována na minimálně pět závitů pro vyhovění požadavků na pevný závěr. Další informace najdete v referenčním manuálu převodníku 3051S MultiVariable (číslo dokumentu ). 4. Pokud je to možné, nainstalujte kabeláž s kondenzační smyčkou. Kondenzační smyčku umístěte tak, aby nejnižší bod smyčky byl níže než kabelové vstupy a pouzdro převodníku. 5. Nainstalujte zpět kryt skříně převodníku tak, aby dosedl kov na kov a byly splněny požadavky na pevný závěr. 10

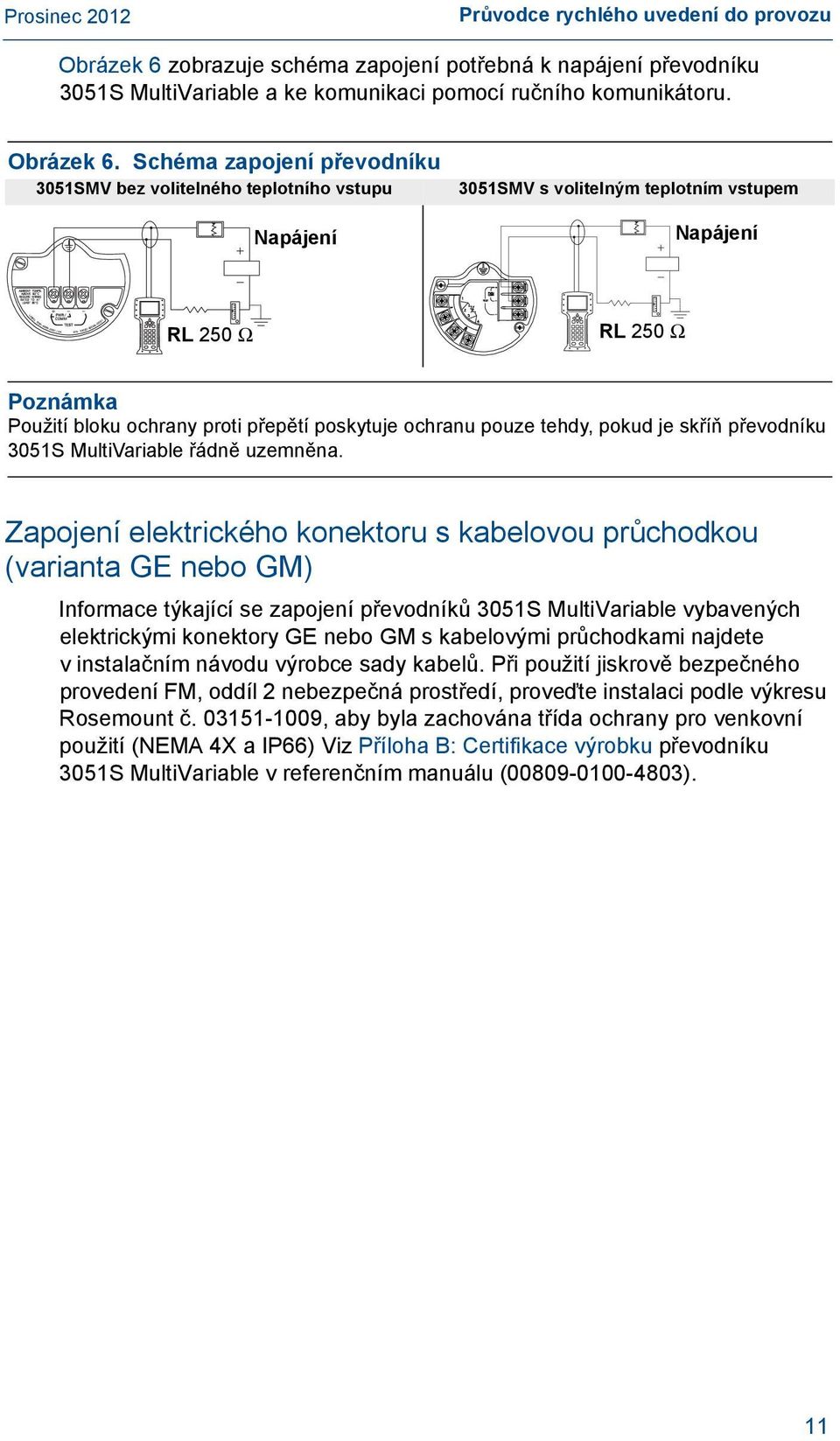

11 Průvodce rychlého uvedení do provozu Obrázek 6 zobrazuje schéma zapojení potřebná k napájení převodníku 3051S MultiVariable a ke komunikaci pomocí ručního komunikátoru. Obrázek 6. Schéma zapojení převodníku 3051SMV bez volitelného teplotního vstupu Napájení 3051SMV s volitelným teplotním vstupem Napájení RL 250 Ω RL 250 Ω Poznámka Použití bloku ochrany proti přepětí poskytuje ochranu pouze tehdy, pokud je skříň převodníku 3051S MultiVariable řádně uzemněna. Zapojení elektrického konektoru s kabelovou průchodkou (varianta GE nebo GM) Informace týkající se zapojení převodníků 3051S MultiVariable vybavených elektrickými konektory GE nebo GM s kabelovými průchodkami najdete vinstalačním návodu výrobce sady kabelů. Při použití jiskrově bezpečného provedení FM, oddíl 2 nebezpečná prostředí, proveďte instalaci podle výkresu Rosemount č , aby byla zachována třída ochrany pro venkovní použití (NEMA 4X a IP66) Viz Příloha B: Certifikace výrobku převodníku 3051S MultiVariable v referenčním manuálu ( ). 11

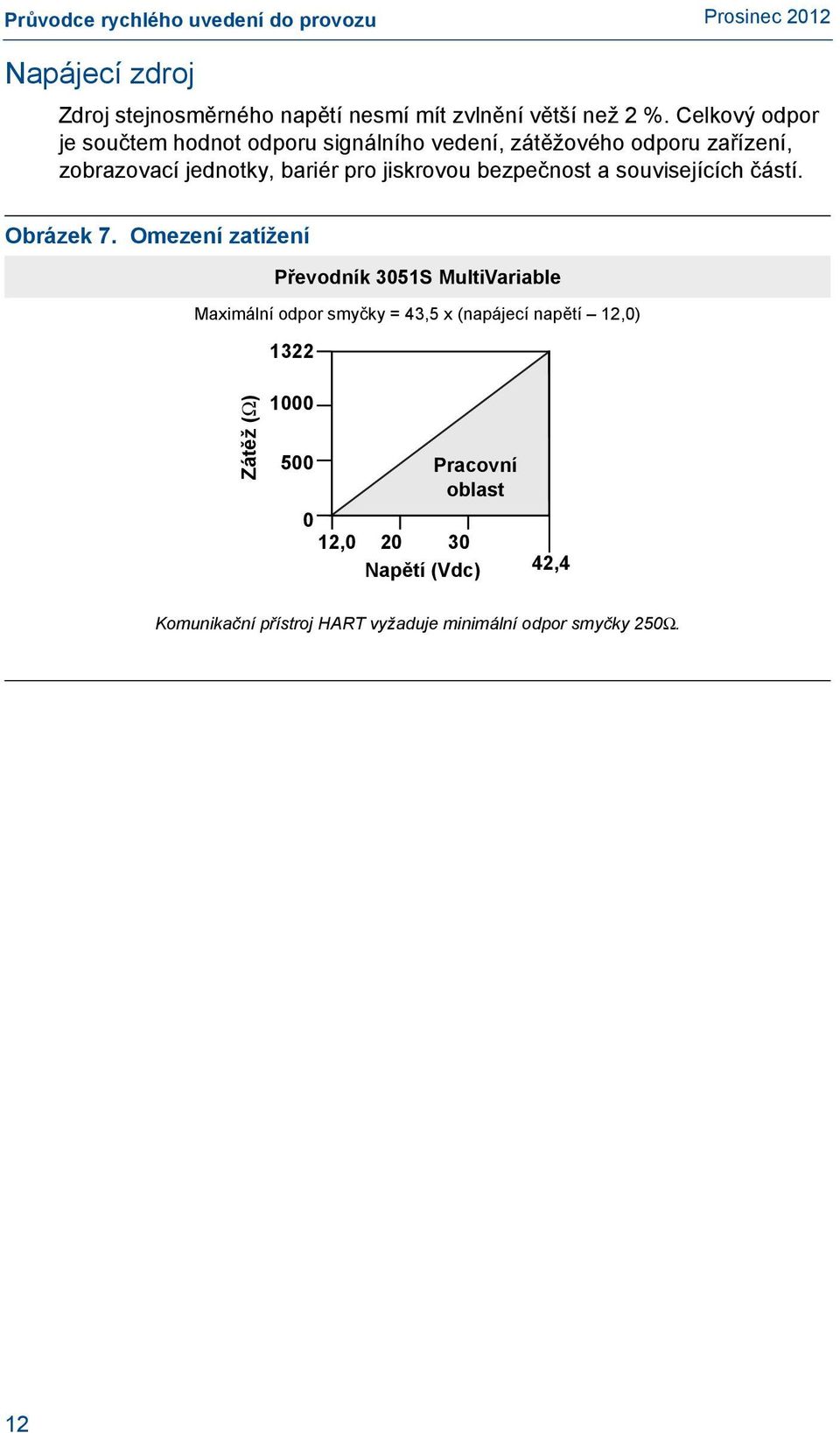

12 Napájecí zdroj Zdroj stejnosměrného napětí nesmí mít zvlnění větší než 2 %. Celkový odpor je součtem hodnot odporu signálního vedení, zátěžového odporu zařízení, zobrazovací jednotky, bariér pro jiskrovou bezpečnost a souvisejících částí. Obrázek 7. Omezení zatížení Převodník 3051S MultiVariable Maximální odpor smyčky = 43,5 x (napájecí napětí 12,0) 1322 Zátěž (Ω) Pracovní oblast 0 12, Napětí (Vdc) 42,4 Komunikační přístroj HART vyžaduje minimální odpor smyčky 250Ω. 12

13 Průvodce rychlého uvedení do provozu Instalace volitelného odporového snímač teploty Pt 100 Poznámka Pro splnění certifikace ATEX/IECEx pro pevný závěr lze použít jen kabely ATEX/IECEx pro pevný závěr (teplotní kód C30, C32, C33 nebo C34). 1. Nainstalujte odporový snímač teploty Pt 100 na příslušné místo. Poznámka Pro připojení odporového snímače teploty použijte stíněný čtyřvodičový kabel. 2. Pro připojení kabelu od odporového snímače teploty k převodníku 3051S MultiVariable použijte nevyužitou kabelovou průchodku. Jednotlivé vodiče od odporového snímače teploty připojte na svorkovnici převodníku. Pro utěsnění průchodu kolem kabelu použijte vhodonou kabelovou ucpávku. 3. Ochranné stínění od kabelu odporového snímače teploty připojte na zemnicí svorku ve skříni převodníku. Obrázek 8. Schéma zapojení odporového snímače teploty k převodníku 3051S MultiVariable Zemnicí svorka Vodiče kabelu od odporového snímače teploty Červený Bílý Odporový snímač teploty Pt

14 Krok 5: Konfigurace průtoku Engineering Assistant 6.1 nebo novější 3051SMV Engineering Assistant 6.1 (nebo novější verze) je software pro PC, který provádí konfigurační, údržbové a diagnostické funkce a slouží jako primární komunikační rozhraní pro převodník 3051S MultiVariable s plně kompenzovaným hmotnostním průtokem a energetickým tokem. Pro provedení konfigurace průtoku je zapotřebí software 3051SMV Engineering Assistant. Systémové požadavky Minimální systémové požadavky na instalaci softwaru 3051SMV Engineering Assistant: procesor na úrovni Pentium: 500 MHz nebo vyšší, operační systém: Windows XP Professional (32-bit) nebo Windows 7 (32-bit nebo 64-bit), 256 MB RAM, 100 MB volného místa na disku, sériový port RS232 nebo port USB (pro použití s modemem HART), CD-ROM. Instalace softwaru 3051SMV Engineering Assistant 6.1 nebo novějšího 1. Odinstalujte z PC jakoukoliv existující verzi softwaru Engineering Assistant Vložte disk s novým softwarem Engineering Assistant do CD mechaniky. 3. Systém Windows by měl rozpoznat přítomnost disku CD a spustit instalační program. Dokončete instalaci podle pokynů na obrazovce. Pokud systém Windows automaticky nerozpozná přítomnost disku CD, použijte Průzkumník Windows nebo složku Tento počítač pro zobrazení obsahu CD-ROM a poklepejte na soubor SETUP.EXE. 4. Zobrazí se řada obrazovek (Průvodce instalací), která vás provede instalačním procesem. Postupujte podle pokynů na obrazovce. Doporučujeme použít výchozí instalační nastavení. Poznámka Engineering Assistant od verze 6.1 vyžaduje použití prostředí Microsoft.NET verze 4.0 nebo novějšího. Pokud není na počítači nainstalována verze.net 4.0, tento software se automaticky nainstaluje v průběhu instalace aplikace Engineering Assistant. Microsoft.NET verze 4.0 vyžaduje dalších 200 MB místa na disku. 14

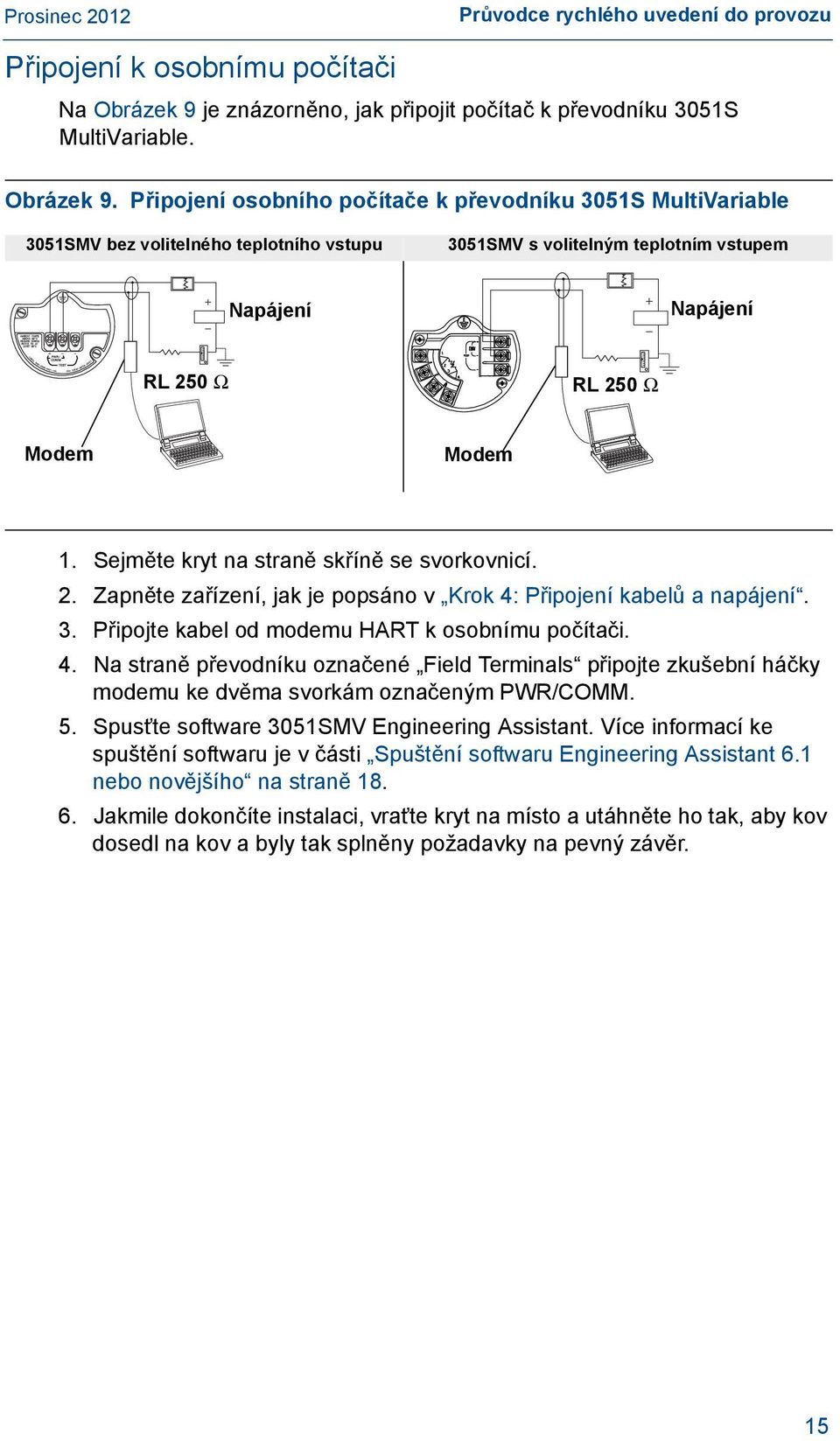

15 Průvodce rychlého uvedení do provozu Připojení k osobnímu počítači Na Obrázek 9 je znázorněno, jak připojit počítač k převodníku 3051S MultiVariable. Obrázek 9. Připojení osobního počítače k převodníku 3051S MultiVariable 3051SMV bez volitelného teplotního vstupu 3051SMV s volitelným teplotním vstupem Napájení Napájení RL 250 Ω RL 250 Ω Modem Modem 1. Sejměte kryt na straně skříně se svorkovnicí. 2. Zapněte zařízení, jak je popsáno v Krok 4: Připojení kabelů a napájení. 3. Připojte kabel od modemu HART k osobnímu počítači. 4. Na straně převodníku označené Field Terminals připojte zkušební háčky modemu ke dvěma svorkám označeným PWR/COMM. 5. Spusťte software 3051SMV Engineering Assistant. Více informací ke spuštění softwaru je v části Spuštění softwaru Engineering Assistant 6.1 nebo novějšího na straně Jakmile dokončíte instalaci, vraťte kryt na místo a utáhněte ho tak, aby kov dosedl na kov a byly tak splněny požadavky na pevný závěr. 15

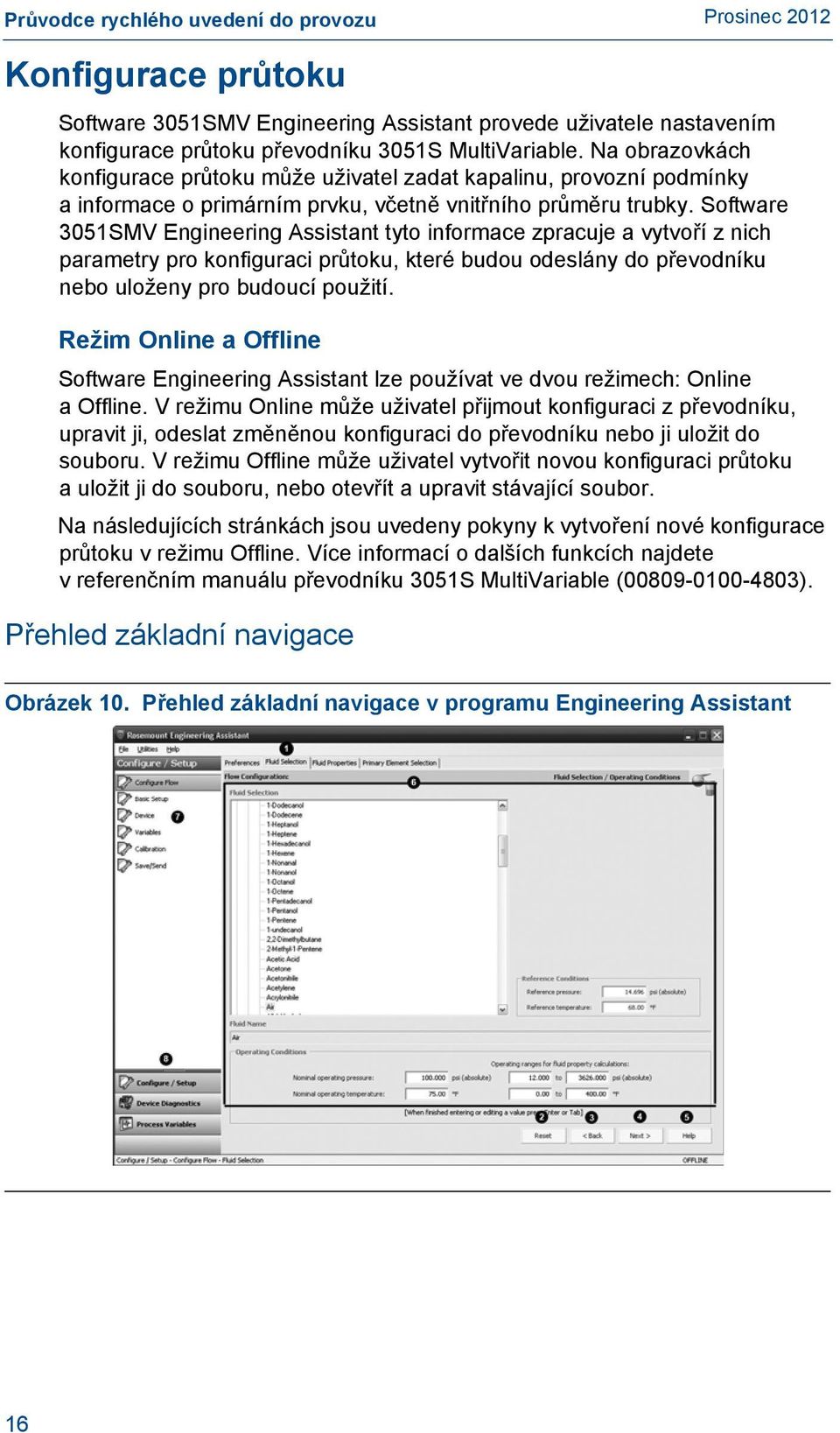

16 Konfigurace průtoku Software 3051SMV Engineering Assistant provede uživatele nastavením konfigurace průtoku převodníku 3051S MultiVariable. Na obrazovkách konfigurace průtoku může uživatel zadat kapalinu, provozní podmínky a informace o primárním prvku, včetně vnitřního průměru trubky. Software 3051SMV Engineering Assistant tyto informace zpracuje a vytvoří z nich parametry pro konfiguraci průtoku, které budou odeslány do převodníku nebo uloženy pro budoucí použití. Režim Online a Offline Software Engineering Assistant lze používat ve dvou režimech: Online a Offline. V režimu Online může uživatel přijmout konfiguraci z převodníku, upravit ji, odeslat změněnou konfiguraci do převodníku nebo ji uložit do souboru. V režimu Offline může uživatel vytvořit novou konfiguraci průtoku a uložit ji do souboru, nebo otevřít a upravit stávající soubor. Na následujících stránkách jsou uvedeny pokyny k vytvoření nové konfigurace průtoku v režimu Offline. Více informací o dalších funkcích najdete v referenčním manuálu převodníku 3051S MultiVariable ( ). Přehled základní navigace Obrázek 10. Přehled základní navigace v programu Engineering Assistant 16

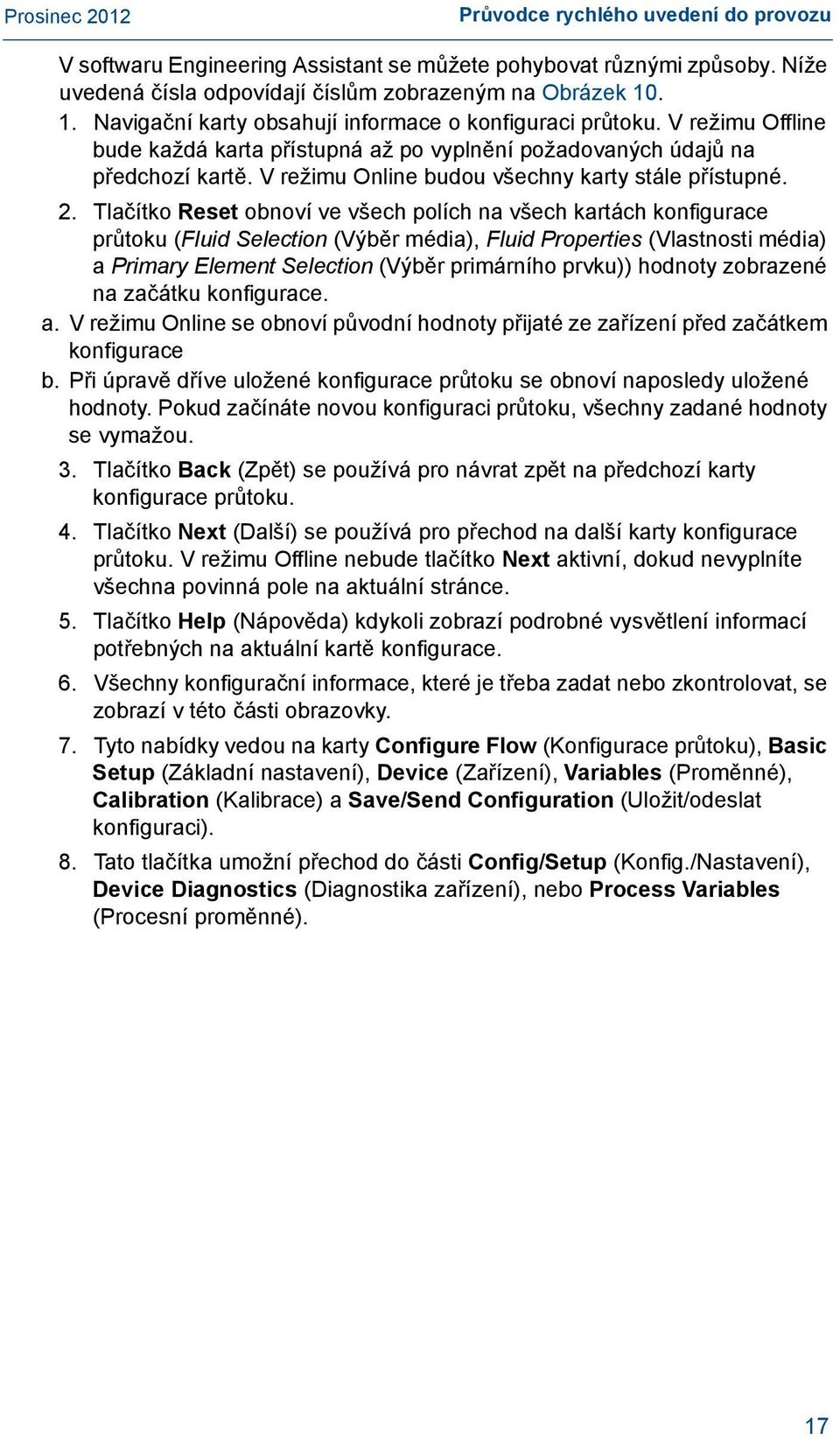

17 Průvodce rychlého uvedení do provozu V softwaru Engineering Assistant se můžete pohybovat různými způsoby. Níže uvedená čísla odpovídají číslům zobrazeným na Obrázek Navigační karty obsahují informace o konfiguraci průtoku. V režimu Offline bude každá karta přístupná až po vyplnění požadovaných údajů na předchozí kartě. V režimu Online budou všechny karty stále přístupné. 2. Tlačítko Reset obnoví ve všech polích na všech kartách konfigurace průtoku (Fluid Selection (Výběr média), Fluid Properties (Vlastnosti média) a Primary Element Selection (Výběr primárního prvku)) hodnoty zobrazené na začátku konfigurace. a. V režimu Online se obnoví původní hodnoty přijaté ze zařízení před začátkem konfigurace b. Při úpravě dříve uložené konfigurace průtoku se obnoví naposledy uložené hodnoty. Pokud začínáte novou konfiguraci průtoku, všechny zadané hodnoty se vymažou. 3. Tlačítko Back (Zpět) se používá pro návrat zpět na předchozí karty konfigurace průtoku. 4. Tlačítko Next (Další) se používá pro přechod na další karty konfigurace průtoku. V režimu Offline nebude tlačítko Next aktivní, dokud nevyplníte všechna povinná pole na aktuální stránce. 5. Tlačítko Help (Nápověda) kdykoli zobrazí podrobné vysvětlení informací potřebných na aktuální kartě konfigurace. 6. Všechny konfigurační informace, které je třeba zadat nebo zkontrolovat, se zobrazí v této části obrazovky. 7. Tyto nabídky vedou na karty Configure Flow (Konfigurace průtoku), Basic Setup (Základní nastavení), Device (Zařízení), Variables (Proměnné), Calibration (Kalibrace) a Save/Send Configuration (Uložit/odeslat konfiguraci). 8. Tato tlačítka umožní přechod do části Config/Setup (Konfig./Nastavení), Device Diagnostics (Diagnostika zařízení), nebo Process Variables (Procesní proměnné). 17

18 Spuštění softwaru Engineering Assistant 6.1 nebo novějšího Konfiguraci průtoku převodníku 3051S MultiVariable můžete provést spuštěním softwaru Engineering Assistant z nabídky START. 1. Vyberte položky > Start > All Programs (Všechny programy) > Engineering Assistant. Engineering Assistant se otevře a zobrazí obrazovku podle Obrázek Klepněte na tlačítko Offline v pravém dolním rohu obrazovky Obrázek 11. Obrázek 11. Obrazovka Engineering Assistant Device Connection (Připojení zařízení) 18

19 Průvodce rychlého uvedení do provozu Předvolby Karta Preferences, zobrazená na Obrázek 12, umožňuje uživateli vybrat upřednostňované zobrazované inženýrské jednotky. 1. Vyberte upřednostňované inženýrské jednotky. 2. Pokud je zvolena možnost Custom Units (Vlastní jednotky), nakonfigurujte Individual Parameters (Individuální parametry). 3. Chcete-li, aby nastavení jednotek zůstalo zachováno i při dalším spuštění softwaru Engineering Assistant, označte zaškrtávací políčko. Obrázek 12. Karta Preferences 19

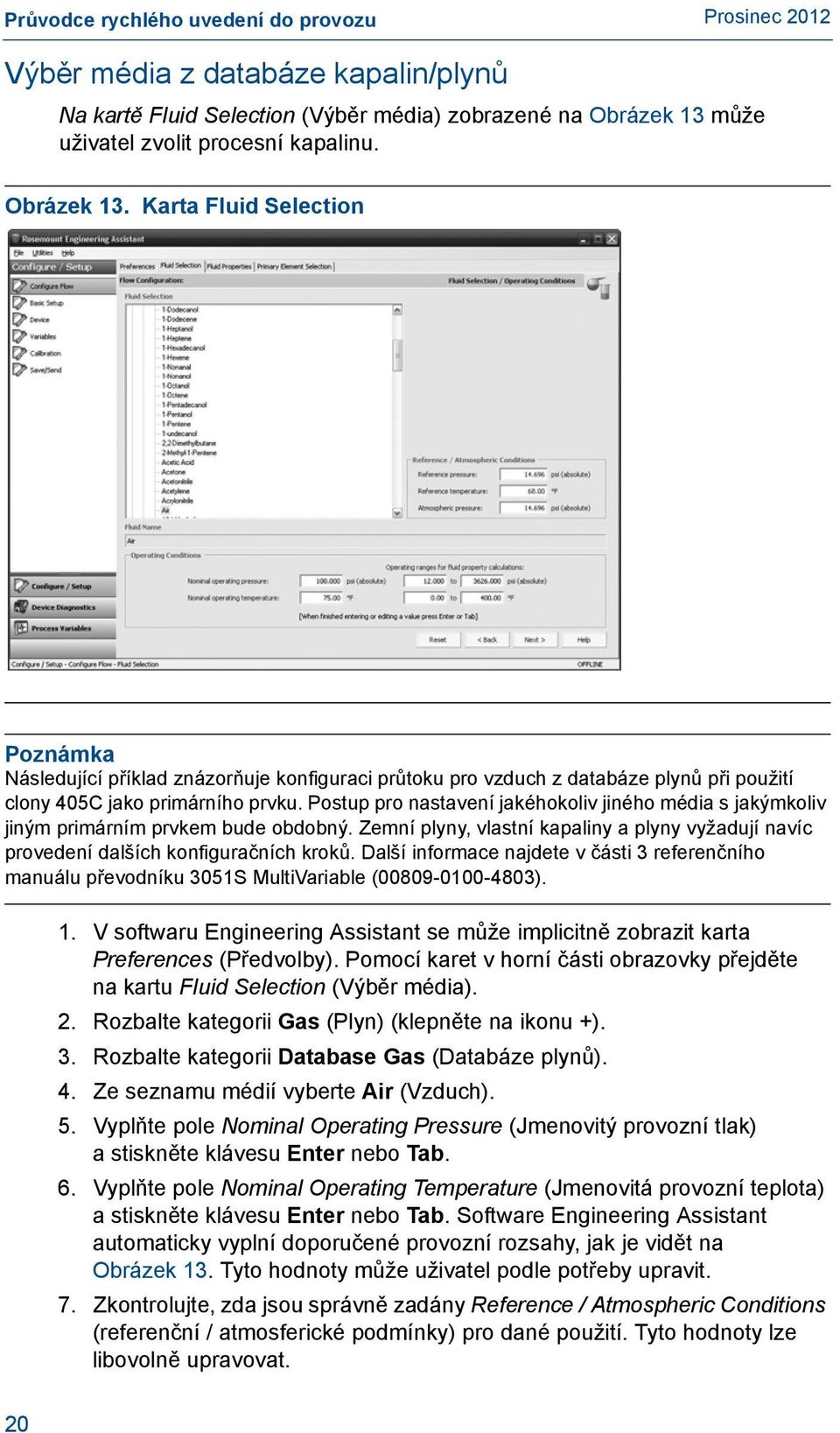

20 Výběr média z databáze kapalin/plynů Na kartě Fluid Selection (Výběr média) zobrazené na Obrázek 13 může uživatel zvolit procesní kapalinu. Obrázek 13. Karta Fluid Selection Poznámka Následující příklad znázorňuje konfiguraci průtoku pro vzduch z databáze plynů při použití clony 405C jako primárního prvku. Postup pro nastavení jakéhokoliv jiného média s jakýmkoliv jiným primárním prvkem bude obdobný. Zemní plyny, vlastní kapaliny a plyny vyžadují navíc provedení dalších konfiguračních kroků. Další informace najdete v části 3 referenčního manuálu převodníku 3051S MultiVariable ( ). 1. V softwaru Engineering Assistant se může implicitně zobrazit karta Preferences (Předvolby). Pomocí karet v horní části obrazovky přejděte na kartu Fluid Selection (Výběr média). 2. Rozbalte kategorii Gas (Plyn) (klepněte na ikonu +). 3. Rozbalte kategorii Database Gas (Databáze plynů). 4. Ze seznamu médií vyberte Air (Vzduch). 5. Vyplňte pole Nominal Operating Pressure (Jmenovitý provozní tlak) astiskněte klávesu Enter nebo Tab. 6. Vyplňte pole Nominal Operating Temperature (Jmenovitá provozní teplota) a stiskněte klávesu Enter nebo Tab. Software Engineering Assistant automaticky vyplní doporučené provozní rozsahy, jak je vidět na Obrázek 13. Tyto hodnoty může uživatel podle potřeby upravit. 7. Zkontrolujte, zda jsou správně zadány Reference / Atmospheric Conditions (referenční / atmosferické podmínky) pro dané použití. Tyto hodnoty lze libovolně upravovat. 20

21 Průvodce rychlého uvedení do provozu Poznámka Software Engineering Assistant používá referenční hodnoty tlaku a teploty pro převod průtokového množství z hmotnostních jednotek na hmotnostní jednotky vyjádřené jako standardní nebo normované objemové jednotky. 8. Klepnutím na tlačítko Next (Další) přejděte na kartu > Fluid Properties (Vlastnosti média). Vlastnosti média Poznámka Karta Fluid Properties (Vlastnosti média) je nepovinná a není zapotřebí pro dokončení konfigurace průtoku. Na Obrázek 14 je vyobrazená karta Fluid Properties (Vlastnosti média) pro vzduch z databáze plynů. Uživatel může ověřit, zda jsou vlastnosti zvoleného média akceptovatelné. 1. Chcete-li zjistit hustotu, stlačitelnost a viskozitu daného média při jiném tlaku a teplotě, zadejte Pressure (Tlak) a Temperature (Teplota) a klepněte na tlačítko Calculate (Vypočítat). Poznámka Změna tlaku a teploty na kartě Fluid Properties nemá vliv na konfiguraci média. Obrázek 14. Karta Fluid Properties 21

22 Výběr primárního prvku Karta Primary Element Selection (Výběr primárního prvku) zobrazená na Obrázek 15 umožňuje uživateli zvolit primární prvek. Obrázek 15. Karta Primary Element Selection Pokračování konfiguračního příkladu: 1. Rozbalte kategorii Conditioning Orifice Plate (Výběr clony). 2. Vyberte typ 405C/3051SFC. 3. Zadejte Measured Meter Tube Diameter (vnitřní průměr potrubí) při Reference Temperature (referenční teplotě). Pokud nelze vnitřní průměr změřit, vyberte položku Nominal Pipe Size a Pipe Schedule a zadejte odhadovanou hodnotu vnitřního průměru potrubí (pouze v anglických jednotkách). 4. V případě potřeby upravte Meter Tube Material (Materiál měřicího potrubí). 5. Zadejte Line Size (Velikost potrubí) a vyberte parametr Beta clony susměrněním rychlostního profilu. Požadované parametry primárního prvku se budou lišit v závislosti na zvoleném primárním prvku. 6. V případě potřeby vyberte z rozevírací nabídky hodnotu Primary Element Material (Materiál primárního prvku). 7. Klepnutím na tlačítko Next (Další) > přejděte na kartu Save / Send Configuration > (Uložit / odeslat konfiguraci). Poznámka Pro zajištění souladu s národními nebo mezinárodními normami by měly beta poměry a rozdílné průměry být v limitech uvedených v příslušných normách. Software Engineering Assistant uživatele upozorní, pokud hodnota primárního prvku tyto limity překročí, ale umožní uživateli pokračovat v konfiguraci průtoku. 22

23 Průvodce rychlého uvedení do provozu Uložit / odeslat konfiguraci Karta Save / Send Configuration (Uložit / odeslat konfiguraci) zobrazená na Obrázek 16 umožňuje uživateli ověřit, uložit a odeslat konfigurační údaje do převodníku 3051S MultiVariable s funkční deskou s plně kompenzovaným hmotnostním a energetickým průtokem. 1. Zkontrolujte údaje v části Flow Configuration (Konfigurace průtoku) a Device Configuration (Konfigurace zařízení). Poznámka Další informace o konfiguraci zařízení najdete v Kroku 6: Ověření konfigurace zařízení. Obrázek 16. Karta Save / Send Configuration 2. Po klepnutí na ikonu nad jednotlivými okny můžete upravit konfigurační údaje v těchto oknech. Až budou všechny údaje správné, přejděte na krok 3. Poznámka Uživatel bude upozorněn, pokud se konfigurace od posledního zaslání do převodníku změnila. Vpravo vedle políček Send Flow Data (Odeslat data o průtoku) nebo Send Transmitter Data (Odeslat data převodníku) se zobrazí varovná zpráva. 3. Chcete-li konfiguraci odeslat, klepněte na tlačítko Send To (Odeslat do). Poznámka Pomocí zaškrtávacích políček Send Flow Data (Odeslat data o průtoku) a Send Transmitter Data (Odeslat data převodníku) můžete určit, které konfigurační údaje do převodníku odešlete. Pokud políčko nebude označeno, příslušná data se neodešlou. 23

24 4. Objeví se obrazovka Device Connection (Připojení zařízení) softwaru Engineering Assistant, viz Obrázek 17. Obrázek 17. Obrazovka Device Connection softwaru Engineering Assistant 5. Klepněte na tlačítko Search (Hledat) v pravém dolním rohu obrazovky. Software Engineering Assistant začne hledat připojená zařízení. 6. Po dokončení hledání vyberte zařízení, se kterým chcete komunikovat, a klepněte na tlačítko Send Configuration (Odeslat konfiguraci). 7. Po odeslání konfigurace do zařízení se uživateli zobrazí dialogové okno s oznámením o dokončení. Poznámka Po odeslání konfigurace do zařízení doporučujeme konfigurační soubor uložit. Uživatel může stisknout tlačítko Save (uložit) na obrazovce Save/Send (uložit/odeslat) nebo zvolit Save (uložit) z programové nabídky Menu. 8. Po dokončení konfiguračního procesu může uživatel software Engineering Assistant ukončit. 24

25 Průvodce rychlého uvedení do provozu Krok 6: Ověření konfigurace zařízení Pro ověření konfigurace převodníku 3051S MultiVariable můžete použít software 3051SMV Engineering Assistant nebo jakoukoliv HART kompatibilní jednotku. Tabulka 1 obsahuje klávesové zkratky zařízení 375 Field Communicator pro plně kompenzovaný hmotnostní průtok a energetický tok. Tabulka 2 obsahuje klávesové zkratky pro přímý výstup procesních proměnných. Poznámka Konfigurační postupy pro software 3051SMV Engineering Assistant 6.1 nebo novější a AMS Device Manager 9.0 nebo novější jsou uvedeny v referenčním manuálu převodníku 3051S MultiVariable ( ). Symbol ( ) vyznačuje základní konfigurační parametry. Minimálně tyto parametry by měly být ověřeny jako součást procedury konfigurace. Tabulka 1. Klávesové zkratky pro plně kompenzovaný hmotnostní průtok a energetický tok Funkce Klávesová zkratka Časová konstanta 1,3,7 Dotazovací adresa 1,4,3,3,1 Informace o membránovém těsnění 1,4,4,5 Informace o snímači 1,4,4,2 Informace o zařízení 1,4,4,1 Jednotky absolutního tlaku 1,3,3,5 Jednotky energie 1,3,3,2 Jednotky procesní teploty 1,3,3,7 Jednotky průtoku 1,3,3,1 Jednotky rozdílového tlaku 1,3,3,4 Jednotky teploty modulu 1,3,3,8 Jednotky tlaku 1,3,3,6 Jednotky totalizátoru 1,3,3,3 Konfigurace alarmu a úrovně saturace 1,4,2,6,6 Konfigurace fixních proměnných 1,2,4 Konfigurace LCD displeje 1,3,8 Pokračování na další straně 25

26 Tabulka 1. Klávesové zkratky pro plně kompenzovaný hmotnostní průtok a energetický tok Funkce Klávesová zkratka Konfigurace totalizéru 1,4,1,3 Limity čidla absolutního tlaku 1,4,1,5,8 Mapování proměnných 1,4,3,4 Meze měřidla tlaku 1,4,1,5,9 Možnosti kalibrace snímače statického tlaku 1,2,5,4 Možnosti režimu Burst 1,4,3,3,4 Možnosti seřízení analogového výstupu 1,2,5,2 Možnosti seřízení čidla procesní teploty 1,2,5,5 Možnosti seřízení rozdílového snímače tlaku 1,2,5,3 Napodobení čidla podle Callendar-van Dusenových konstant 1,2,5,5,4 Nastavení režimu Burst 1,4,3,3,3 Nastavení rozsahu analogového výstupu 1,2,5,1 Obnovení továrního nastavení seřízení 1,2,5,2,3 Ochrana proti zápisu 1,3,5,4 Odečet a stav absolutního tlaku 1,4,2,1,5 Odečet a stav energie 1,4,2,1,2 Odečet a stav měřidla tlaku 1,4,2,1,6 Odečet a stav procesní teploty 1,4,2,1,7 Odečet a stav průtoku 1,4,2,1,1 Odečet a stav snímače rozdílového tlaku 1,4,2,1,4 Odečet a stav teploty modulu 1,4,2,1,8 Odečet a stav totalizátoru 1,4,2,1,3 Označení 1,3,1 Přerušení snímače rozdílového tlaku při nízkém průtoku 1,4,1,1,6 Režim čidla procesní teploty 1,4,1,6,8 Seřízení nuly snímače rozdílového tlaku 1,2,5,3,1 Seřízení nuly snímače statického tlaku 1,2,5,4,1 Spodní seřízení snímače statického tlaku 1,2,5,4,2 Stav 1,2,1 Test smyčky 1,2,2 Test výpočtu průtoku 1,2,3 Typ výpočtu průtoku 1,4,1,1,2 Úrovně alarmu a saturace 1,4,2,6 Vybavení snímači 1,4,4,4 26

27 Průvodce rychlého uvedení do provozu Tabulka 2. Klávesové zkratky pro přímý výstup procesních proměnných Funkce Klávesová zkratka Časová konstanta 1,3,7 Dotazovací adresa 1,4,3,3,1 Informace o membránovém těsnění 1,4,4,4 Informace o snímači 1,4,4,2 Informace o zařízení 1,4,4,1 Jednotky absolutního tlaku 1,3,3,2 Jednotky procesní teploty 1,3,3,4 Jednotky rozdílového tlaku 1,3,3,1 Jednotky teploty modulu 1,3,3,5 Jednotky tlaku 1,3,3,3 Konfigurace LCD displeje 1,3,8 Limity čidla absolutního tlaku 1,4,1,2,8 Mapování proměnných 1,4,3,4 Meze měřidla tlaku 1,4,1,2,9 Možnosti kalibrace snímače statického tlaku 1,2,4,4 Možnosti režimu Burst 1,4,3,3,4 Možnosti seřízení analogového výstupu 1,2,4,2 Možnosti seřízení čidla procesní teploty 1,2,4,5 Možnosti seřízení snímače rozdílového tlaku 1,2,4,3 Napodobení čidla podle Callendar-van Dusenových konstant 1,2,4,5,4 Nastavení alarmu a úrovně saturace 1,4,2,6,6 Nastavení režimu Burst 1,4,3,3,3 Nastavení rozsahu analogového výstupu 1,2,4,1 Obnovení továrního nastavení seřízení 1,2,4,2,3 Ochrana proti zápisu 1,3,5,4 Odečet a stav absolutního tlaku 1,4,2,1,2 Odečet a stav měřidla 1,4,2,1,3 Odečet a stav procesní teploty 1,4,2,1,4 Odečet a stav rozdílového tlaku 1,4,2,1,1 Odečet a stav teploty modulu 1,4,2,1,5 Označení 1,3,1 Přenosová funkce 1,3,6 Seřízení nuly rozdílového tlaku 1,2,4,3,1 Seřízení nuly snímače statického tlaku 1,2,4,4,1 Spodní seřízení snímače statického tlaku 1,2,4,4,2 Stav 1,2,1 Test smyčky 1,2,2 Úrovně alarmu a saturace 1,4,2,6 Vybavení snímači 1,4,4,3 27

28 Krok 7: Seřízení převodníku Převodníky jsou dodávány plně kalibrované na základě požadavku nebo na standardní výrobní hodnotu pro plný rozsah. Seřízení nuly Kalibrační seřízení nuly je jednobodové seřízení převodníku používané pro kompenzaci vlivů montážní polohy a účinků tlaku v procesním potrubí na statické a diferenční tlakové snímače. Při provádění seřízení nuly se ujistěte, že je otevřen vyrovnávací ventil a veškeré smáčené přívody jsou naplněny do správné úrovně. Převodník umožňuje seřízení chyby v nule nejvýše do hodnoty 5 % z horní meze rozsahu (URL). Seřízení nuly pomocí provozního komunikátoru Vyrovnejte nebo odvzdušněte převodník a připojte zařízení 375 (další informace o připojení 375 viz Obrázek 6 na straně 11). 2. Pokud je zařízení vybaveno snímačem statického tlaku, vynulujte snímač zadáním následující klávesové zkratky v nabídce převodníku 3051S MultiVariable: Klávesové zkratky průtoku Klávesové zkratky přímého výstupu Popis 1,2,5,4 1,2,4,4 Možnosti kalibrace statického tlakového snímače 3. Pro převodník vybavený snímačem piezometrického statického tlaku použijte seřízení nuly (výběr 1) a pro převodník vybavený snímačem absolutního statického tlaku použijte dolní kalibrační hodnotu snímače (výběr 2). Poznámka Pokud při nastavování dolní kalibrační hodnoty snímače u snímače absolutního tlaku použijete nepřesné kalibrační zařízení, může dojít ke zhoršení výkonu snímače. Použijte tlakoměr, který má minimálně třikrát větší přesnost než absolutní snímač převodníku 3051S MultiVariable. 4. Vynulujte snímač diferenciálního tlaku zadáním následující klávesové zkratky v nabídce převodníku 3051S MultiVariable: Klávesové zkratky průtoku Klávesové zkratky přímého výstupu Popis 1,2,5,3,1 1,2,4,3,1 Kalibrační seřízení nuly diferenciálního tlakového snímače 28

29 Certifikace výrobku Průvodce rychlého uvedení do provozu Schválené výrobní provozy Rosemount Inc. Chanhassen, Minnesota, USA Emerson Process Management GmbH & Co. Wessling, Německo Emerson Process Management Asia Pacific Private Limited Singapur Beijing Rosemount Far East Instrument Co., LTD Beijing, Čína Certifikace FM pro normální umístění Převodník byl standardně zkoušen a testován pro stanovení, že konstrukce splňuje základní elektrické a mechanické požadavky a požadavky na požární ochranu. Toto testování bylo provedeno organizací Factory Mutual (FM), celostátně uznávanou testovací laboratoří (NRTL) a schválenou prostřednictvím organizace Federal Occupational Safety and Health Administration (OSHA úřad pro ochranu bezpečnosti a zdraví při práci). Informace k evropským směrnicím Prohlášení o shodě tohoto produktu se všemi platnými evropskými směrnicemi naleznete na adrese Kopii lze získat od zástupce společnosti Emerson Process Management. Směrnice ATEX (94/9/ES) Společnost Emerson Process Management vyhovuje požadavkům směrnice ATEX. Evropská směrnice pro tlaková zařízení 97/23/ES (PED) Pouze modely s rozsahem diferenciálního tlaku = 2 až 5 včetně rozsahu statického tlaku = 4. Také volitelné provedení P9 a P0. Všechny ostatní převodníky tlaku s modelovým označením 3051SMV Posouzení podle řádných technických postupů Připojovací příslušenství převodníků: Těsnící membrána procesní příruba rozdělovač Posouzení podle řádných technických postupů Primární prvky, průtokoměr Viz Návod na instalaci příslušného primárního prvku Elektromagnetická kompatibilita (EMC) (2004/108/ES) EN :2006 a EN :2006 Certifikace pro nebezpečná umístění Certifikace pro Severní Ameriku Certifikáty Factory Mutual (FM) E5 Pevný závěr Class I, Division 1, Group B, C a D; Odolnost proti vznícení prachu Class II a Class III, Division 1, Group E, F a G; Nebezpečná prostředí; stupeň krytí IP 4X, utěsnění kabelového potrubí není požadováno. I5 I5 Jiskrová bezpečnost Class I, Division 1, Groups A, B, C, a D; Class II, Division 1, Groups E, F a G; Class III, Division 1; Class I, Zone 0 AEx ia IIC pokud je zařízení zapojeno v souladu s výkresem Rosemount č ; Zajištěné provedení Class I, Division 2, Groups A, B, C, a D; stupeň krytí IP 4X Parametry jednotky naleznete v kontrolním výkresu

30 Certifikáty Kanadské normalizační společnosti (CSA- Canadian Standards Association) Všechny převodníky schválené podle CSA pro použití v nebezpečném prostředí mají certifikaci dvojitého těsnění podle normy ANSI/ISA E6 Pevný závěr Class I, Division 1, Group B, C a D. Odolnost proti vznícení prachu Class II a Class III, Division 1, Group E, F a G. Vhodné použití Class I, Division 2, Group A, B, C a D, CSA pouzdro IP 4X, utěsnění kabelového potrubí není požadováno. I6 Jiskrová bezpečnost Class I, Division 1, Group A, B, C, a D; pokud je zařízení zapojeno podle výkresu Rosemount č ; Parametry jednotky naleznete v kontrolním výkresu Evropské certifikace I1 certifikát ATEX pro jiskrovou bezpečnost Certifikát č.: 08ATEX0064X II 1G Ex ia IIC T4 (T okolí = 60 až 70 C) -HART 1180 Vstupní parametry Smyčka / napájení U i = 30 V I i = 300 ma P i = 1,0 W C i = 14,8 nf L i = 0 Skupiny HART HART HART HART HART Speciální podmínky pro bezpečné používání (x) Zařízení nesplňuje požadavek čl EN na napěťovou pevnost pro napětí 500 V. Tuto skutečnost je nutno brát v úvahu při instalaci zařízení. N1 ATEX Ochrana typu n Certifikát číslo: Baseefa 08ATEX0065X II 3 G Ex na nl IIC T4 (T okolí = 40 C až 70 C) Ui = max 45 Vdc IP66 Speciální podmínky pro bezpečné používání (x) Toto zařízení nesplňuje požadavek na napěťovou pevnost pro střídavé napětí 500 V požadovaný podle klauzule normy EN Toto musí být bráno do úvahy při instalaci zařízení. ND ATEX certifikace pro odolnost proti vznícení prachu Certifikát číslo: BAS01ATEX1303X II 1 D T105 C ( 20 C T okolí 85 C) Vmax = 42,4 V I = 24 ma IP

31 Průvodce rychlého uvedení do provozu Speciální podmínky pro bezpečné používání (x) 1. Uživatel musí zajistit, že není překročeno maximální stejnosměrné napětí a proud (42,4 V, 22 ma). Všechna připojení k ostatním přístrojům nebo přidruženým zařízením mají mít kontrolu nad tímto napětím a proudem, který odpovídá obvodům kategorie ib podle normy EN Musí být použity kabelové průchodky, které zajistí ochranu proti vniknutí do pouzdra krytím zařazeným alespoň ve stupni IP Veškeré nepoužité kabelové průchodky musí být opatřeny záslepkami, které zajistí ochranu vniknutí do pouzdra krytím zařazeným alespoň ve stupni IP Kabelové průchodky a zátky musí být vhodné pro použití v rozsahu okolních provozních teplot přístroje a musí být schopné odolat rázové zkoušce 7J. 5. Převodník 3051S-* musí být bezpečně přišroubován na místo, aby byl zajištěn odpovídající stupeň krytí. E1 ATEX Pevný závěr Certifikát číslo: KEMA 00ATEX2143X II 1/2 G Ex d IIC T6 ( 50 C T okolí 65 C) Ex d IIC T5 ( 50 C T okolí 80 C) Vmax = 42,4 V 1180 Speciální podmínky pro bezpečné používání (x) 1. Příslušné ex d záslepky, kabelové ucpávky a kabeláž musí být vhodné pro použití při teplotě 90 C. 2. Toto zařízení obsahuje oddělovací tenkostěnnou membránu. Při instalaci, údržbě a provozu musí být zohledněny podmínky prostředí, kterým bude membrána vystavena. Instrukce výrobce pro údržbu je třeba striktně dodržovat, aby byla zajištěna bezpečnost provozu v průběhu očekávané životnosti přístroje. 3. Model 3051SMV nesplňuje požadavky normy IEC doložka 5.2, tabulky 2 pro všechny spoje. Informace o rozměrech ohnivzdorný spojů si vyžádejte od společnosti Emerson Process Management. Certifikace pro Japonsko E4 TIIS pevný závěr Konzultujte dostupnost s výrobcem. I4 TIIS jiskrová bezpečnost Konzultujte dostupnost s výrobcem. Certifikace INMETRO E2 INMETRO pevný závěr Certifikát č.: NCC X Ex d IIC T6/T5 Ga/Gb T6 ( 50 C T okolí +65 C) T5 ( 50 C T okolí +80 C) 31

32 Speciální podmínky pro bezpečné používání (x) 1. U procesů s teplotami převyšujícími 135 C musí uživatel zvážit, zda teplotní třída SuperModulu je vyhovující, protože u těchto zařízení je riziko převýšení teploty na mez teplotní třídy T5 (teplota je funkcí použité ventilace). 2. Příslušné Ex d záslepky, kabelové ucpávky a kabeláž musí být vhodné pro použití při teplotě 90 C. 3. Zařízení obsahuje oddělovací tenkostěnnou membránu. Při instalaci, údržbě a provozu je třeba zohlednit podmínky prostředí, kterým bude membrána vystavena. Instrukce výrobce pro údržbu je třeba striktně dodržovat, aby byla zajištěna bezpečnost provozu v průběhu očekávané životnosti přístroje. 4. V případě opravy se spojte s výrobcem pro získání více informací týkajících se rozměrů ohnivzdorných spojů. I2 INMETRO jiskrová bezpečnost Certifikát číslo: NCC X Ex ia IIC T4 Ga T4 ( 60 C T okolí +70 C) Speciální podmínky pro bezpečné používání (x) Pokud je zařízení vybaveno volitelnou 90 V ochranou proti přechodovým jevům, není schopno obstát při testu izolace proti zemi. Toto musí být bráno v úvahu při instalaci zařízení. Čínské certifikace (NEPSI) E3 pevný závěr Ex d II B+H 2 T3~T5 I3 jiskrová bezpečnost Ex ia IIC T3/T4 IECEx Certifikace I7 IECEx certifikát pro jiskrovou bezpečnost Certifikát č.: IECExBAS X Ex ia IIC T4 (T okolí = 60 C až 70 C) -HART IP66 Vstupní parametry Smyčka / napájení U i = 30 V I i = 300 ma P i = 1,0 W C i = 14,8 nf L i = 0 Skupiny HART HART HART HART HART Speciální podmínky pro bezpečné používání (x) Zařízení 3051SMV HART 4-20mA není schopno odolat testu izolace napětím 500 V požadovaného doložkou předpisu IEC Toto musí být bráno do úvahy při instalaci zařízení. 32

33 Průvodce rychlého uvedení do provozu N7 IECEx certifikát pro ochranu typu n Certifikát č.: IECExBAS X Ex nanl IIC T4 (Ta = 40 C až 70 C) Ui = max. 45 Vdc IP66 Speciální podmínky pro bezpečné používání (x) Zařízení nesplňuje požadavek normy IEC na napěťovou pevnost pro napětí 500 V. Toto musí být bráno do úvahy při instalaci zařízení. E7 IECEx certifikát pro pevný závěr Certifikát č.: IECExKEM X Ex d IIC T6 ( 50 C T okolí 65 C) Ex d IIC T5 ( 50 C T okolí 80 C) Vmax = 42,4 V Speciální podmínky pro bezpečné používání (x) 1. Příslušné ex d záslepky, kabelové ucpávky a kabeláž musí být vhodné pro použití při teplotě 90 C. 2. Toto zařízení obsahuje oddělovací tenkostěnnou membránu. Při instalaci, údržbě a provozu musí být zohledněny podmínky prostředí, kterým bude membrána vystavena. Instrukce výrobce pro údržbu je třeba striktně dodržovat, aby byla zajištěna bezpečnost provozu v průběhu očekávané životnosti přístroje. 3. Model 3051SMV nesplňuje požadavky normy IEC doložka 5.2, tabulky 2 pro všechny spoje. Informace o rozměrech ohnivzdorný spojů si vyžádejte od společnosti Emerson Process Management. Kombinace certifikátů Pokud je specifikována volitelná certifikace, pak je součástí dodávky nerezový certifikační štítek. Jakmile se nainstaluje zařízení s více typy certifikací, nesmí se znovu instalovat s jinými typy certifikací. Trvale označte certifikační štítky tak, abyste je odlišili od nepoužitých typů certifikací. K1 Kombinace E1, I1, N1 a ND K2 Kombinace E2 a I2 K4 Kombinace E4 a I4 K5 Kombinace E5 a I5 K6 Kombinace E6 a I6 K7 Kombinace E7, I7 a N7 KA Kombinace E1, E6, I1 a I6 KB Kombinace E5, E6, I5, a I6 KC Kombinace E5, E1, I5 a I1 KD Kombinace E5, E6, E1, I5, I6 a I1 33

34 Prohláení o shod.: RMD 1072 Rev. A My, spole nost Rosemount Inc Market Boulevard Chanhassen, MN prohlaujeme na svoji výlu nou zodpov dnost, e výrobky, tlakové p evodníky s modelovým ozna ením 3051SMV & 300SMV vyráb né spole ností, Rosemount Inc Technology Drive a 8200 Market Boulevard Eden Prairie, MN Chanhassen, MN USA USA, kterých se toto prohláení týká, jsou ve shod s ustanoveními sm rnic Evropských spole enství, v etn posledních zm n a dopl k tak, jak je uvedeno v p ipojeném seznamu. P edpoklad shody je zaloen na pouití harmonizovaných norem a, je-li to poadováno, rovn na certifikaci ud lené registrovaným orgánemem Evropského spole enství, jak je uvedeno v p ipojeném seznamu. Viceprezident pro globální jakost (název funkce vytit ný) Timothy J Layer (jméno vytit né) 29. sprna- 08 (datum vydání) 34

35 Průvodce rychlého uvedení do provozu Prohláení o shod.: RMD 1072 Rev. A My, spole nost Rosemount Inc Market Boulevard Chanhassen, MN prohlaujeme na svoji výlu nou zodpov dnost, e výrobky, tlakové p evodníky s modelovým ozna ením 3051SMV & 300SMV vyráb né spole ností, Rosemount Inc Technology Drive a 8200 Market Boulevard Eden Prairie, MN Chanhassen, MN USA USA, kterých se toto prohláení týká, jsou ve shod s ustanoveními sm rnic Evropských spole enství, v etn posledních zm n a dopl k tak, jak je uvedeno v p ipojeném seznamu. P edpoklad shody je zaloen na pouití harmonizovaných norem a, je-li to poadováno, rovn na certifikaci ud lené registrovaným orgánemem Evropského spole enství, jak je uvedeno v p ipojeném seznamu. Viceprezident pro globální jakost (název funkce vytit ný) Timothy J Layer (jméno vytit né) 29. sprna- 08 (datum vydání) 35

36 Prohláení o shod.: RMD 1072 Rev. A My, spole nost Rosemount Inc Market Boulevard Chanhassen, MN prohlaujeme na svoji výlu nou zodpov dnost, e výrobky, tlakové p evodníky s modelovým ozna ením 3051SMV & 300SMV vyráb né spole ností, Rosemount Inc Technology Drive a 8200 Market Boulevard Eden Prairie, MN Chanhassen, MN USA USA, kterých se toto prohláení týká, jsou ve shod s ustanoveními sm rnic Evropských spole enství, v etn posledních zm n a dopl k tak, jak je uvedeno v p ipojeném seznamu. P edpoklad shody je zaloen na pouití harmonizovaných norem a, je-li to poadováno, rovn na certifikaci ud lené registrovaným orgánemem Evropského spole enství, jak je uvedeno v p ipojeném seznamu. Viceprezident pro globální jakost (název funkce vytit ný) Timothy J Layer (jméno vytit né) 29. sprna- 08 (datum vydání) 36

37 Průvodce rychlého uvedení do provozu Prohláení o shod.: RMD 1072 Rev. A My, spole nost Rosemount Inc Market Boulevard Chanhassen, MN prohlaujeme na svoji výlu nou zodpov dnost, e výrobky, tlakové p evodníky s modelovým ozna ením 3051SMV & 300SMV vyráb né spole ností, Rosemount Inc Technology Drive a 8200 Market Boulevard Eden Prairie, MN Chanhassen, MN USA USA, kterých se toto prohláení týká, jsou ve shod s ustanoveními sm rnic Evropských spole enství, v etn posledních zm n a dopl k tak, jak je uvedeno v p ipojeném seznamu. P edpoklad shody je zaloen na pouití harmonizovaných norem a, je-li to poadováno, rovn na certifikaci ud lené registrovaným orgánemem Evropského spole enství, jak je uvedeno v p ipojeném seznamu. Viceprezident pro globální jakost (název funkce vytit ný) Timothy J Layer (jméno vytit né) 29. sprna- 08 (datum vydání) 37

38 Sm rnice 2004/108/ES (RMC) Prohláení o shod.: RMD 1072 Rev. A Vechny p evodníky tlaku s modelovým ozna ením 3051SMV a 300SMV EN 61326:2006 Sm rnice 97/23/ES (PED) P evodníky tlaku s modelovým ozna ením 3051SMV s rozsahem statického tlaku pouze 4 (také ve volitelném provedení P0 a P9) Certifikát hodnocení systému jakosti ES. PED-H-100 Posouzení shody podle modulu H Vechny ostatní p evodníky tlaku s modelovým ozna ením 3051SMV Sound Engineering Practice (Posouzení podle ádných technických postup ) P ísluenství p evodníku: Membránové t sn ní procesní p íruba rozvodné potrubí Sound Engineering Practice (Posouzení podle ádných technických postup ) Sm rnice 94/9/ES (ATEX) P evodník tlaku s modelovým ozna ením 3051SMV/300SMV Certifikát: BAS08ATEX0064X Jiskrová bezpe nost Group II Category 1 G Ex ia IIC T4 (T okolí = 60 C a +70 C) Pouité harmonizované normy: EN :2006; EN :2007 Certifikát: BAS08ATEX0065X Typ n Group II Category 3 G Ex na nl IIC T4 (T okolí = 40 C a +70 C) Pouité harmonizované normy: EN :2006; EN :2005 Certifikát: BAS01ATEX1374X Odolnost proti vznícení prachu Group II Category 1 D T 105 C (T okolí 20 C a 85 C) Pouité harmonizované normy: EN : A1 Certifikát: KEMA00ATEX2143X Odolnost proti vzplanutí Group II Category 1/2 G Ex d IIC T6 (50 C T okolí +65 C) Ex d IIC T5 (50 C T okolí +80 C) Pouité harmonizované normy: EN :2006; EN :2007; EN :2007 Ev..: 3051_CE Marking Strana 2 z SMV_RMD1072A_9-9-08_cze.doc 38

39 Průvodce rychlého uvedení do provozu Prohláení o shod.: RMD 1072 Rev. A Registrovaný orgán PED Det Norske Veritas (DNV) [Registrovaný orgán.: 0575] Veritasveien 1, N-1322 Hovik, Norsko Registrované orgány ATEX pro osv d ení ES o typových zkoukách KEMA [Registrovaný orgán.: 0344] Utrechtseweg 310, 6812 AR Arnhem P.O. Box 5185, 6802 ED Arnhem Nizozemsko Postbank Baseefa. [Registrovaný orgán.: 1180] Rockhead Business Park Staden Lane Buxton, Derbyshire SK17 9RZ United Kingdom Registrovaný orgán ATEX pro osv d ení o zajit ní kvality Baseefa. [Registrovaný orgán.: 1180] Rockhead Business Park Staden Lane Buxton, Derbyshire SK17 9RZ United Kingdom Ev..: 3051_CE Marking Strana 3 z SMV_RMD1072A_9-9-08_cze.doc 39

40 POZNÁMKY 40

41 Průvodce rychlého uvedení do provozu 41

42 , rev. CA Rosemount Inc Market Boulevard Chanhassen, MN USA Tel. (USA) (800) Tel. (mimo USA): (952) Fax: (952) Beijing Rosemount Far East Instrument Co., Limited No. 6 North Street, Hepingli, Dong Cheng District Peking , Čína Tel.: (86) (10) Fax: (86) (10) Emerson Process Management Asia Pacific Private Limited 1 Pandan Crescent Singapur Tel.: (65) Fax: (65) / Emerson Process Management GmbH & Co. OHG Argelsrieder Feld Wessling Německo Tel.: +49 (8153) 9390, Fax: +49 (8153) ZASTOUPENÍ PRO ČR: Emerson Process Management, s.r.o. Hájkova Praha 3, CZ T: F: info.cz@emersonprocess.com ZASTOUPENÍ PRO SR: Emerson Process Management, s.r.o. Železničiarska Bratislava, SK T: T: F: info.sk@emersonprocess.com Rosemount Inc. Všechna práva vyhrazena. Všechny známky jsou vlastnictvím právoplatných vlastníků. Logo Emerson je obchodní a servisní značka společnosti Emerson Electric Co. Název Rosemount a logo Rosemount jsou registrované ochranné známky společnosti Rosemount Inc.
