CL510 Stropní kamera. Návod k použití Česky

Transkript

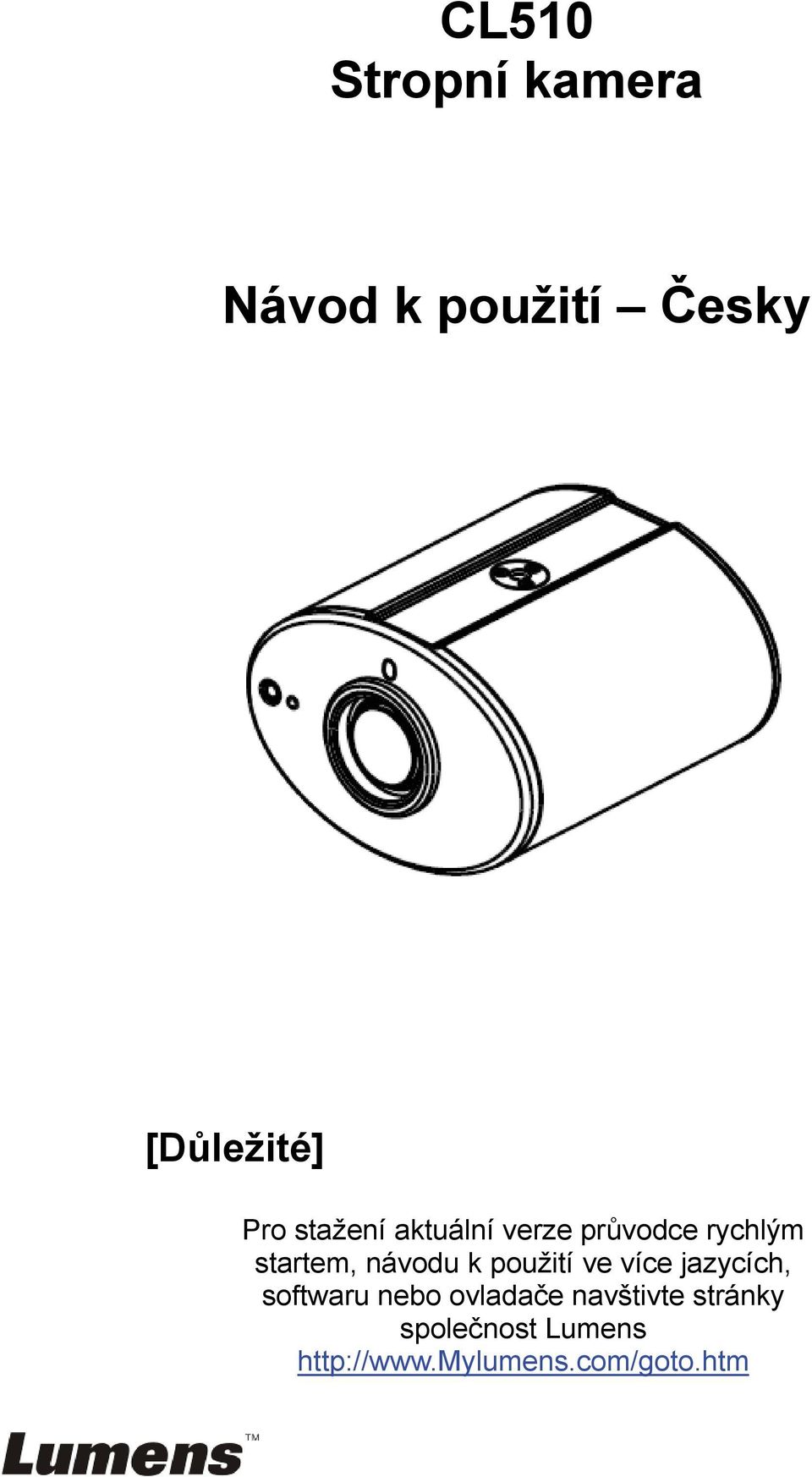

1 CL510 Stropní kamera Návod k použití Česky [Důležité] Pro stažení aktuální verze průvodce rychlým startem, návodu k použití ve více jazycích, softwaru nebo ovladače navštivte stránky společnost Lumens

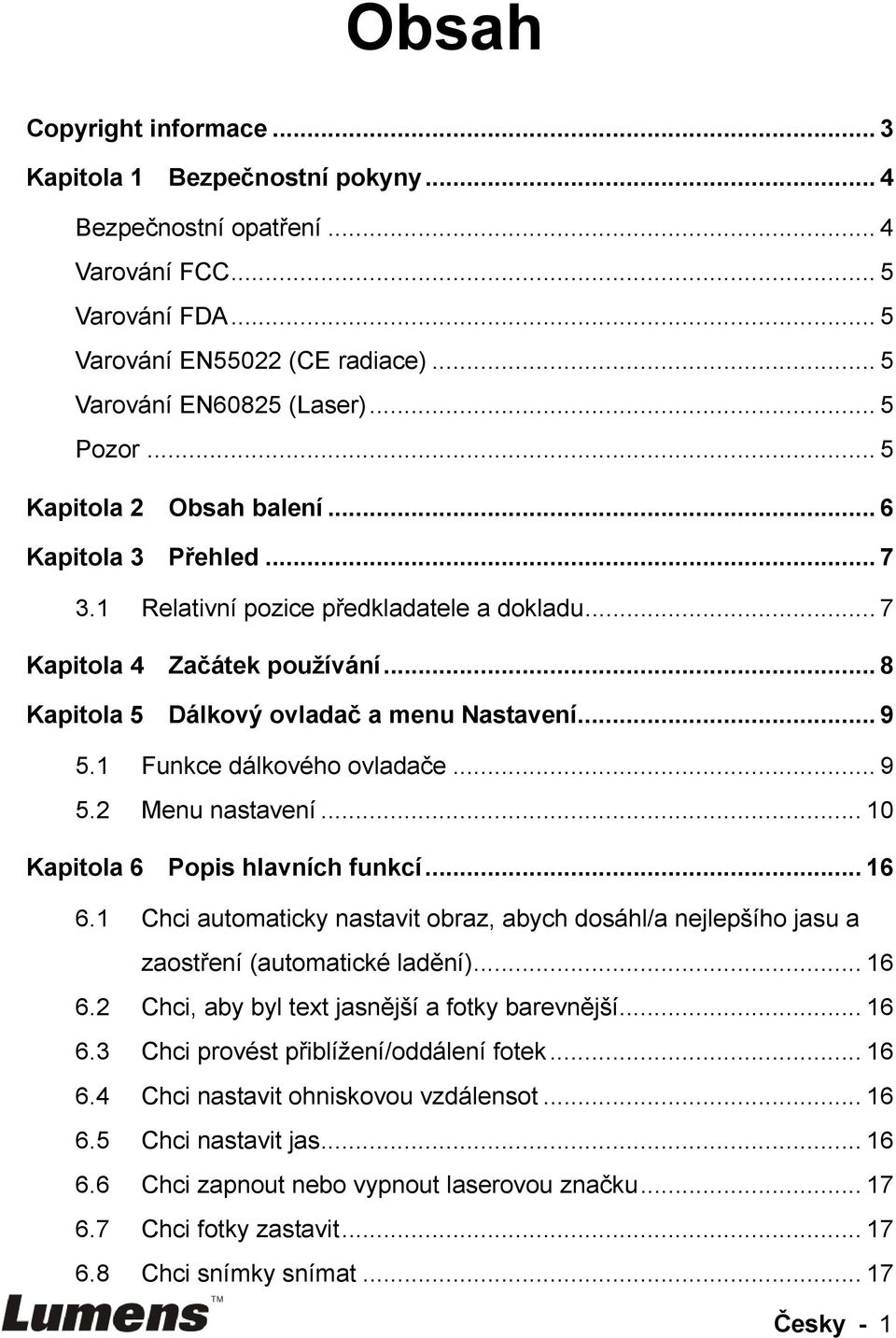

2 Obsah Copyright informace... 3 Kapitola 1 Bezpečnostní pokyny... 4 Bezpečnostní opatření... 4 Varování FCC... 5 Varování FDA... 5 Varování EN55022 (CE radiace)... 5 Varování EN60825 (Laser)... 5 Pozor... 5 Kapitola 2 Obsah balení... 6 Kapitola 3 Přehled Relativní pozice předkladatele a dokladu... 7 Kapitola 4 Začátek používání... 8 Kapitola 5 Dálkový ovladač a menu Nastavení Funkce dálkového ovladače Menu nastavení Kapitola 6 Popis hlavních funkcí Chci automaticky nastavit obraz, abych dosáhl/a nejlepšího jasu a zaostření (automatické ladění) Chci, aby byl text jasnější a fotky barevnější Chci provést přiblížení/oddálení fotek Chci nastavit ohniskovou vzdálensot Chci nastavit jas Chci zapnout nebo vypnout laserovou značku Chci fotky zastavit Chci snímky snímat Česky - 1

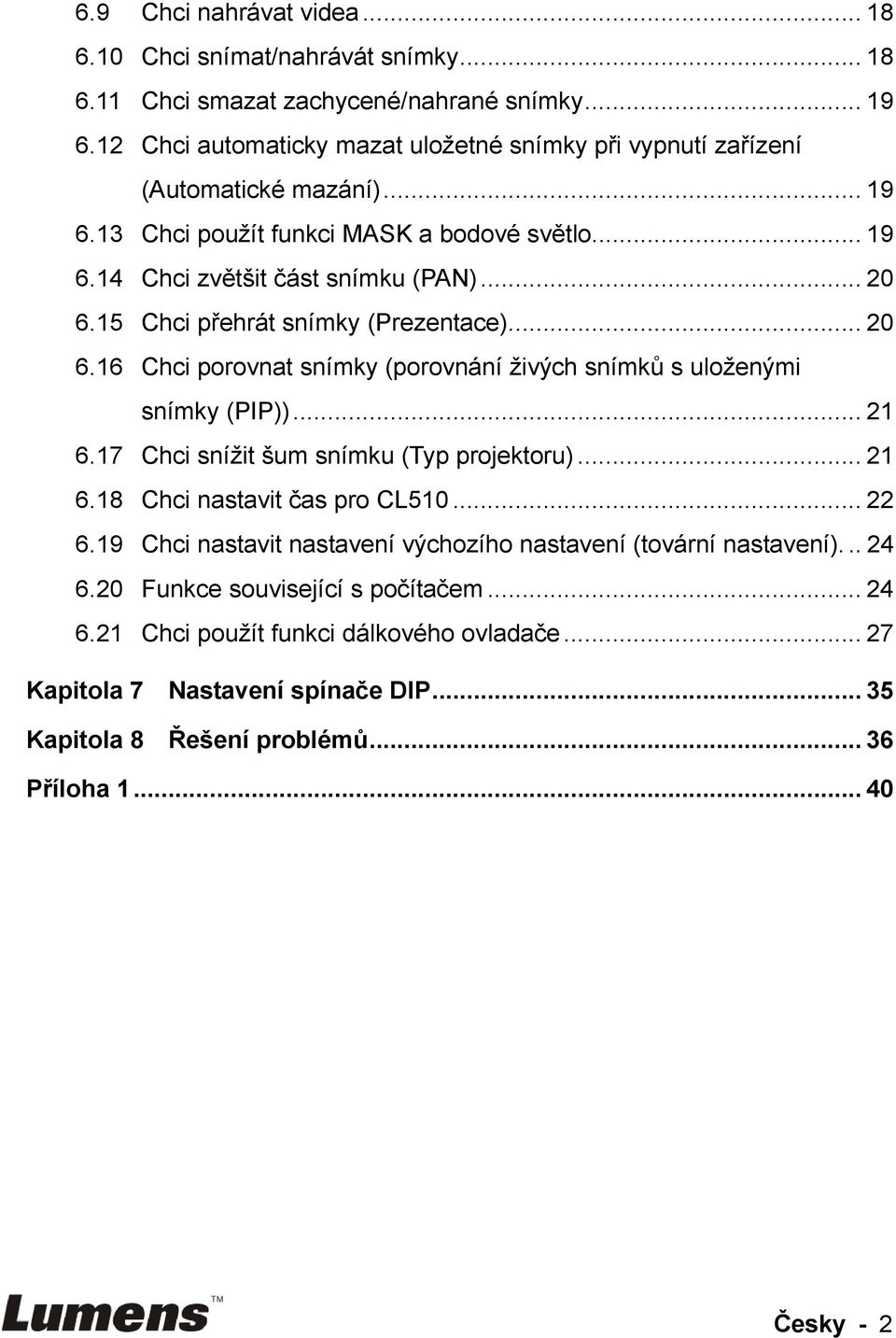

3 6.9 Chci nahrávat videa Chci snímat/nahrávát snímky Chci smazat zachycené/nahrané snímky Chci automaticky mazat uložetné snímky při vypnutí zařízení (Automatické mazání) Chci použít funkci MASK a bodové světlo Chci zvětšit část snímku (PAN) Chci přehrát snímky (Prezentace) Chci porovnat snímky (porovnání živých snímků s uloženými snímky (PIP)) Chci snížit šum snímku (Typ projektoru) Chci nastavit čas pro CL Chci nastavit nastavení výchozího nastavení (tovární nastavení) Funkce související s počítačem Chci použít funkci dálkového ovladače Kapitola 7 Nastavení spínače DIP Kapitola 8 Řešení problémů Příloha Česky - 2

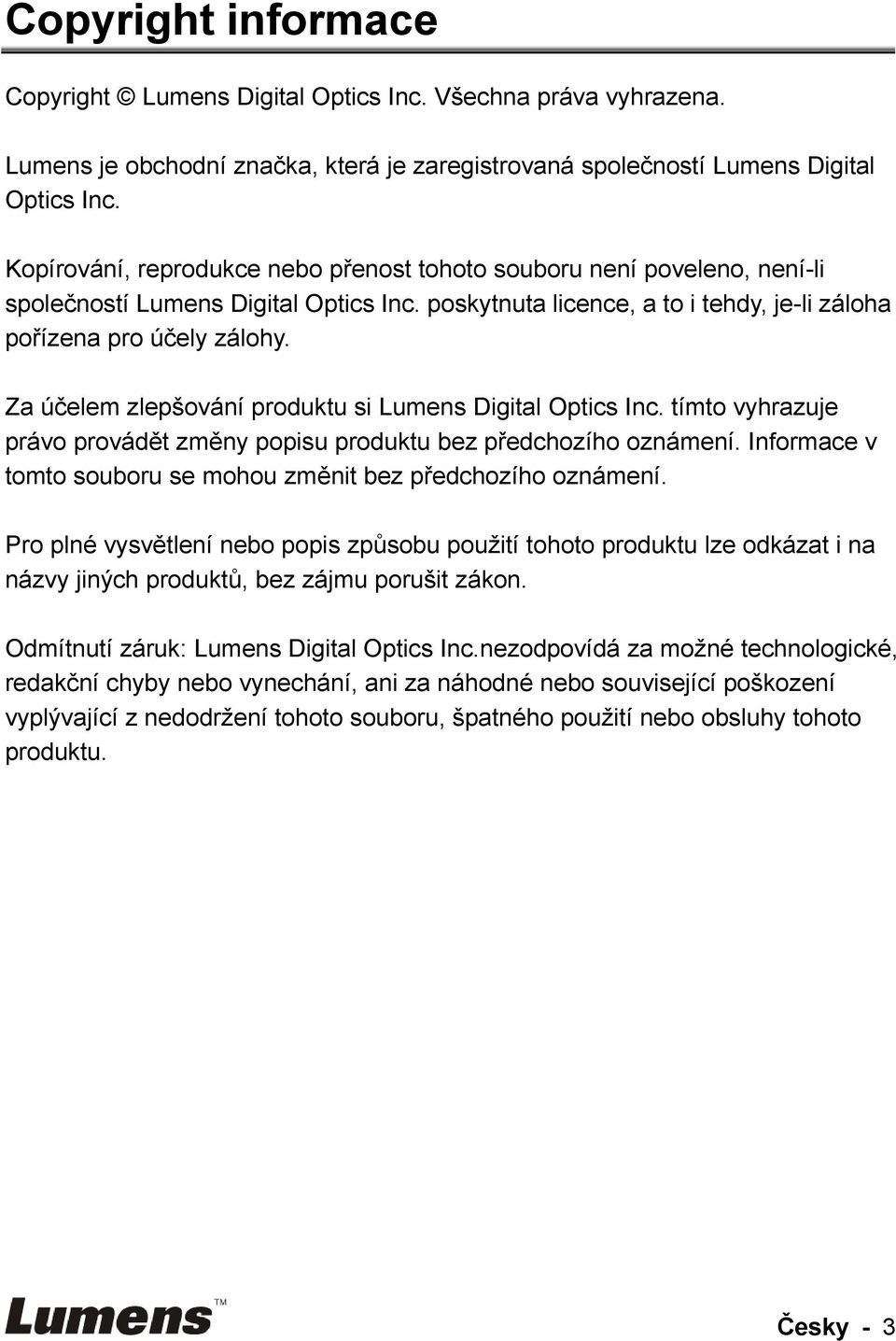

4 Copyright informace Copyright Lumens Digital Optics Inc. Všechna práva vyhrazena. Lumens je obchodní značka, která je zaregistrovaná společností Lumens Digital Optics Inc. Kopírování, reprodukce nebo přenost tohoto souboru není poveleno, není-li společností Lumens Digital Optics Inc. poskytnuta licence, a to i tehdy, je-li záloha pořízena pro účely zálohy. Za účelem zlepšování produktu si Lumens Digital Optics Inc. tímto vyhrazuje právo provádět změny popisu produktu bez předchozího oznámení. Informace v tomto souboru se mohou změnit bez předchozího oznámení. Pro plné vysvětlení nebo popis způsobu použití tohoto produktu lze odkázat i na názvy jiných produktů, bez zájmu porušit zákon. Odmítnutí záruk: Lumens Digital Optics Inc.nezodpovídá za možné technologické, redakční chyby nebo vynechání, ani za náhodné nebo související poškození vyplývající z nedodržení tohoto souboru, špatného použití nebo obsluhy tohoto produktu. Česky - 3

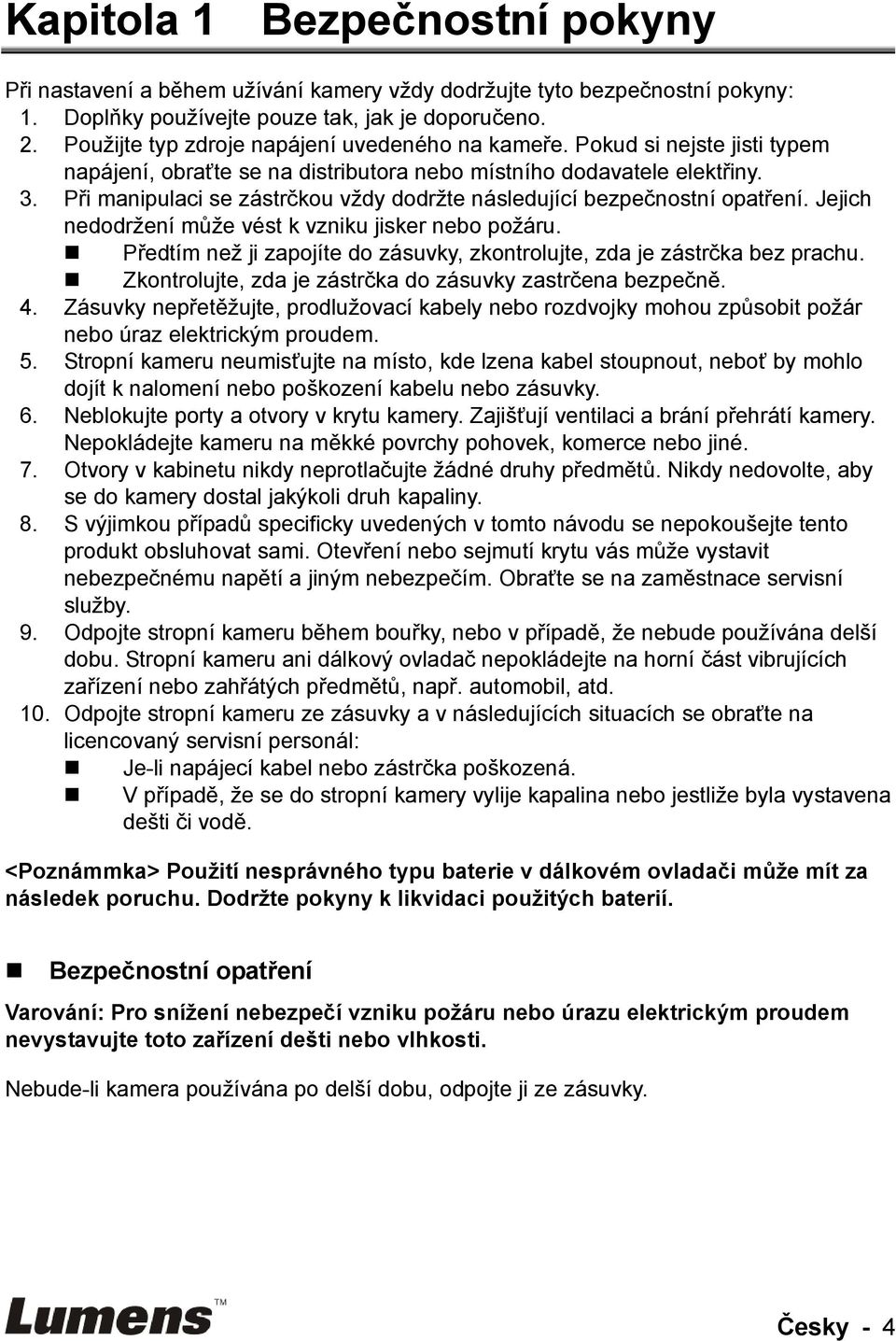

5 Kapitola 1 Bezpečnostní pokyny Při nastavení a během užívání kamery vždy dodržujte tyto bezpečnostní pokyny: 1. Doplňky používejte pouze tak, jak je doporučeno. 2. Použijte typ zdroje napájení uvedeného na kameře. Pokud si nejste jisti typem napájení, obraťte se na distributora nebo místního dodavatele elektřiny. 3. Při manipulaci se zástrčkou vždy dodržte následující bezpečnostní opatření. Jejich nedodržení může vést k vzniku jisker nebo požáru. Předtím než ji zapojíte do zásuvky, zkontrolujte, zda je zástrčka bez prachu. Zkontrolujte, zda je zástrčka do zásuvky zastrčena bezpečně. 4. Zásuvky nepřetěžujte, prodlužovací kabely nebo rozdvojky mohou způsobit požár nebo úraz elektrickým proudem. 5. Stropní kameru neumisťujte na místo, kde lzena kabel stoupnout, neboť by mohlo dojít k nalomení nebo poškození kabelu nebo zásuvky. 6. Neblokujte porty a otvory v krytu kamery. Zajišťují ventilaci a brání přehrátí kamery. Nepokládejte kameru na měkké povrchy pohovek, komerce nebo jiné. 7. Otvory v kabinetu nikdy neprotlačujte žádné druhy předmětů. Nikdy nedovolte, aby se do kamery dostal jakýkoli druh kapaliny. 8. S výjimkou případů specificky uvedených v tomto návodu se nepokoušejte tento produkt obsluhovat sami. Otevření nebo sejmutí krytu vás může vystavit nebezpečnému napětí a jiným nebezpečím. Obraťte se na zaměstnace servisní služby. 9. Odpojte stropní kameru během bouřky, nebo v případě, že nebude používána delší dobu. Stropní kameru ani dálkový ovladač nepokládejte na horní část vibrujících zařízení nebo zahřátých předmětů, např. automobil, atd. 10. Odpojte stropní kameru ze zásuvky a v následujících situacích se obraťte na licencovaný servisní personál: Je-li napájecí kabel nebo zástrčka poškozená. V případě, že se do stropní kamery vylije kapalina nebo jestliže byla vystavena dešti či vodě. <Poznámmka> Použití nesprávného typu baterie v dálkovém ovladači může mít za následek poruchu. Dodržte pokyny k likvidaci použitých baterií. Bezpečnostní opatření Varování: Pro snížení nebezpečí vzniku požáru nebo úrazu elektrickým proudem nevystavujte toto zařízení dešti nebo vlhkosti. Nebude-li kamera používána po delší dobu, odpojte ji ze zásuvky. Česky - 4

6 Pro snížení nebezpečí úrazu elektrickým proudem nesnímejte kryt. Uvnitř nejsou žádné části opravitelné uživatelem. S žádostí o servis se obraťte na licencovaný servisní personál. Tento symbol označuje, že Tento symbol v návodu k toto zařízení může použití označuje důležité obsahovat nebezpečné provozní pokyny a důležité napětí, které může pokyny k údržbě tohoto způsobit úraz elektrickým zařízení. proudem. Varování FCC Tato stropní kamera byla testována a byla shledána shodnou s limity pro digitální zařízení třídy A, v souladu s Článkem 15-J pravidel FCC. Tyto limity jsou určeny k zajištění rozumné ochrany před škodlivými interferencemi v komerčním prostředí. Varování FDA Toto zařízení splňuje pravidla DHHS, 21CFR, kapitola 1, odstavcc J. Varování EN55022 (CE radiace) Tento produkt je určen pro použití v komerčních, průmyslových nebo vzdělávacích zařízeních. Není určena pro použití v domácnostech. Toto je produkt třídy A. V obytném prostředí může způsobit rozhlasové interference, v kterémžto případě musí uživatel přijmout adekvátní opatření. Typické použití je v konferenčních místnostech, jednacích místnostech nebo v posluchárnách. Varování EN60825 (Laser) Pozor Úraz elektrickým proudem Laser nedívejte se do paprsku laserového zařízení třídy 2 Pozor Nebezpečí expoloze v případě nesprávného umístění baterie. Vyměňte pouze za stejný nebo obdobný typ. Baterie zlikvidujte v souladu s pokyny výrobce. Česky - 5

7 Kapitola 2 Obsah balení CL510 Průvodce rychlým startem (Pro stažení v jiných jazykových verzích navštivte webové stránky Lumens, prosím.) Pokyny k instalaci VGA kabel Dálkové ovládání USB kabel Napájecí adaptér IR nástavec Věšák/Držák na strop Vzhled se může lišti v závislosti na zemi/regionu. Česky - 6

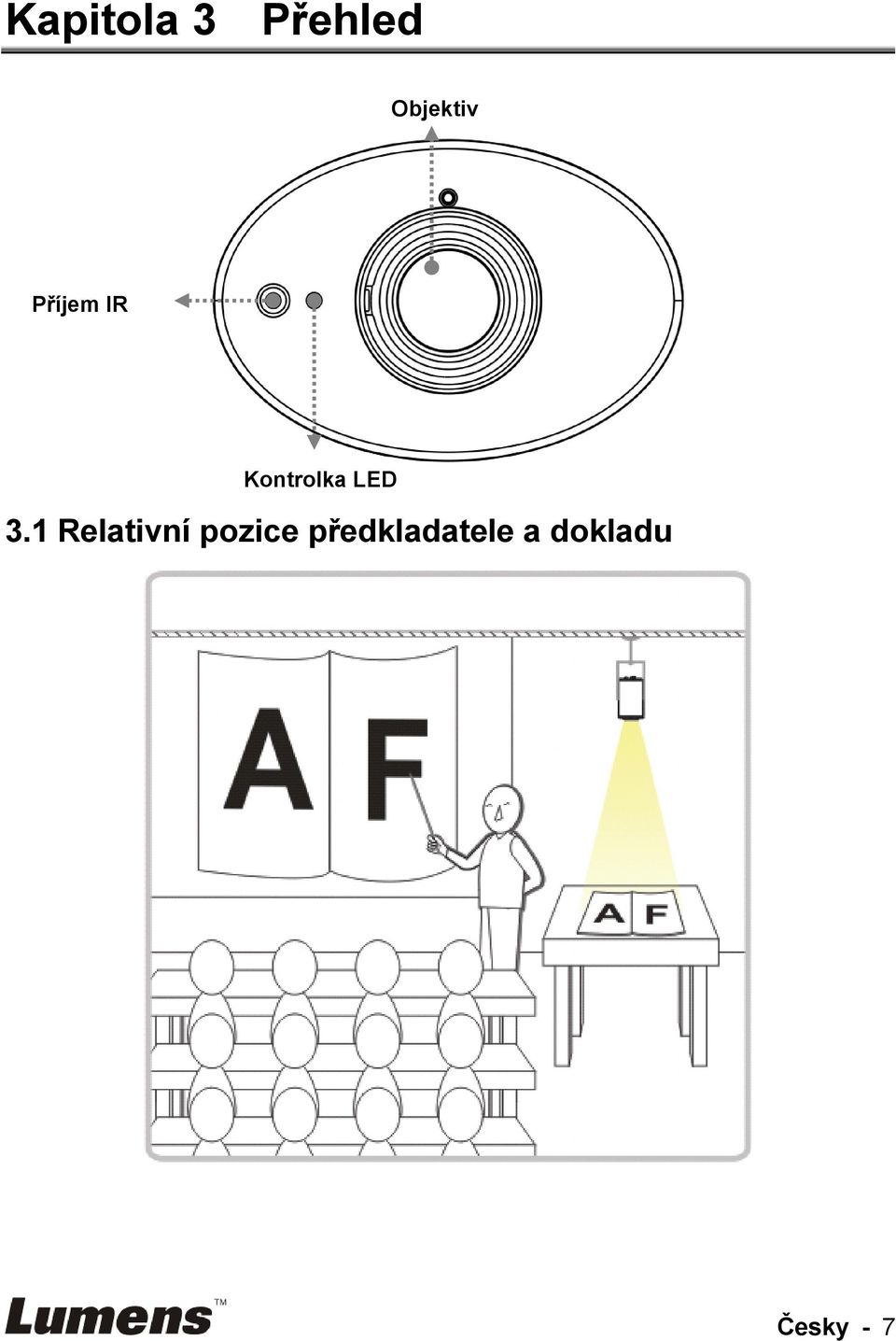

8 Kapitola 3 Přehled Objektiv Příjem IR Kontrolka LED 3.1 Relativní pozice předkladatele a dokladu Česky - 7

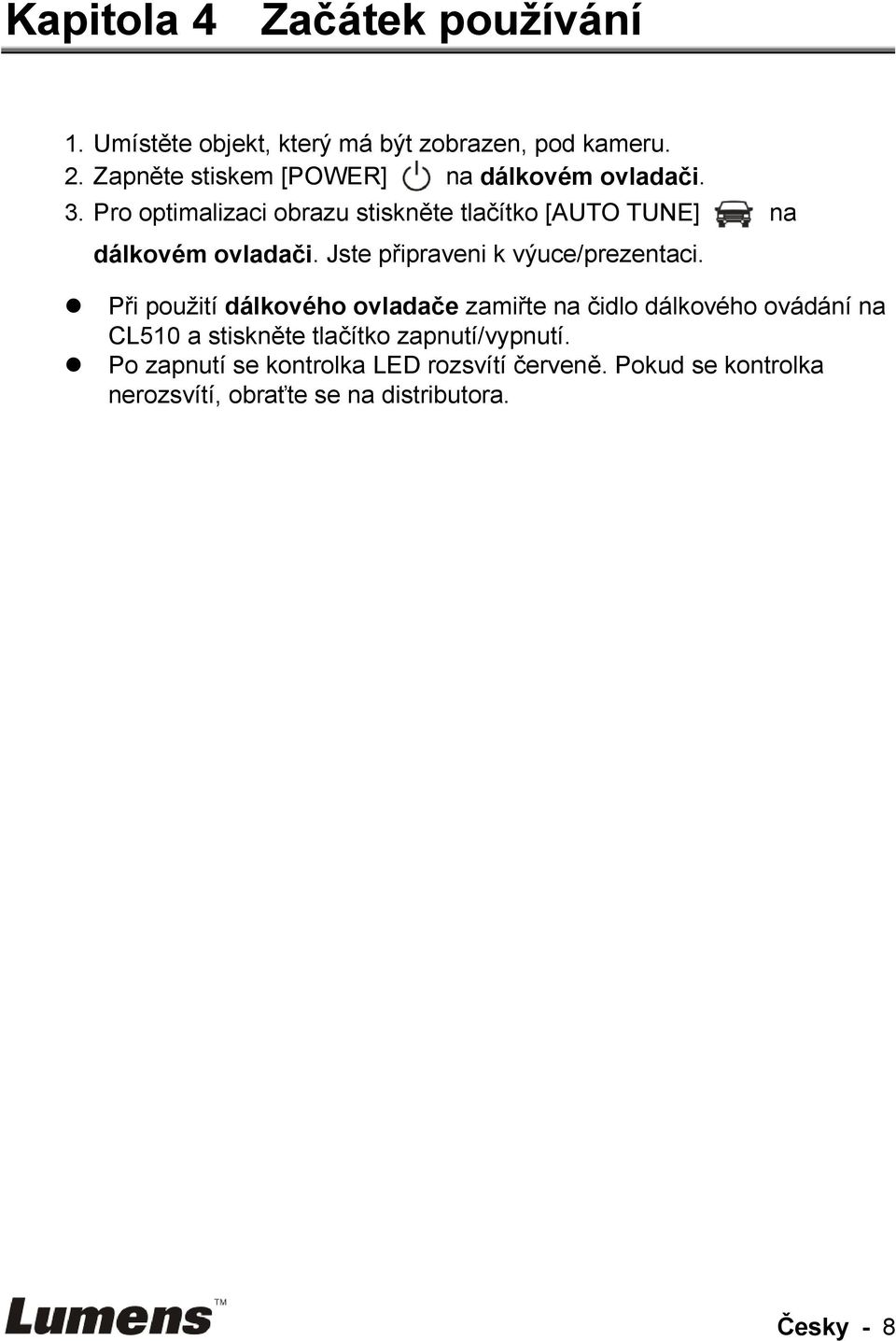

9 Kapitola 4 Začátek používání 1. Umístěte objekt, který má být zobrazen, pod kameru. 2. Zapněte stiskem [POWER] na dálkovém ovladači. 3. Pro optimalizaci obrazu stiskněte tlačítko [AUTO TUNE] na dálkovém ovladači. Jste připraveni k výuce/prezentaci. Při použití dálkového ovladače zamiřte na čidlo dálkového ovádání na CL510 a stiskněte tlačítko zapnutí/vypnutí. Po zapnutí se kontrolka LED rozsvítí červeně. Pokud se kontrolka nerozsvítí, obraťte se na distributora. Česky - 8

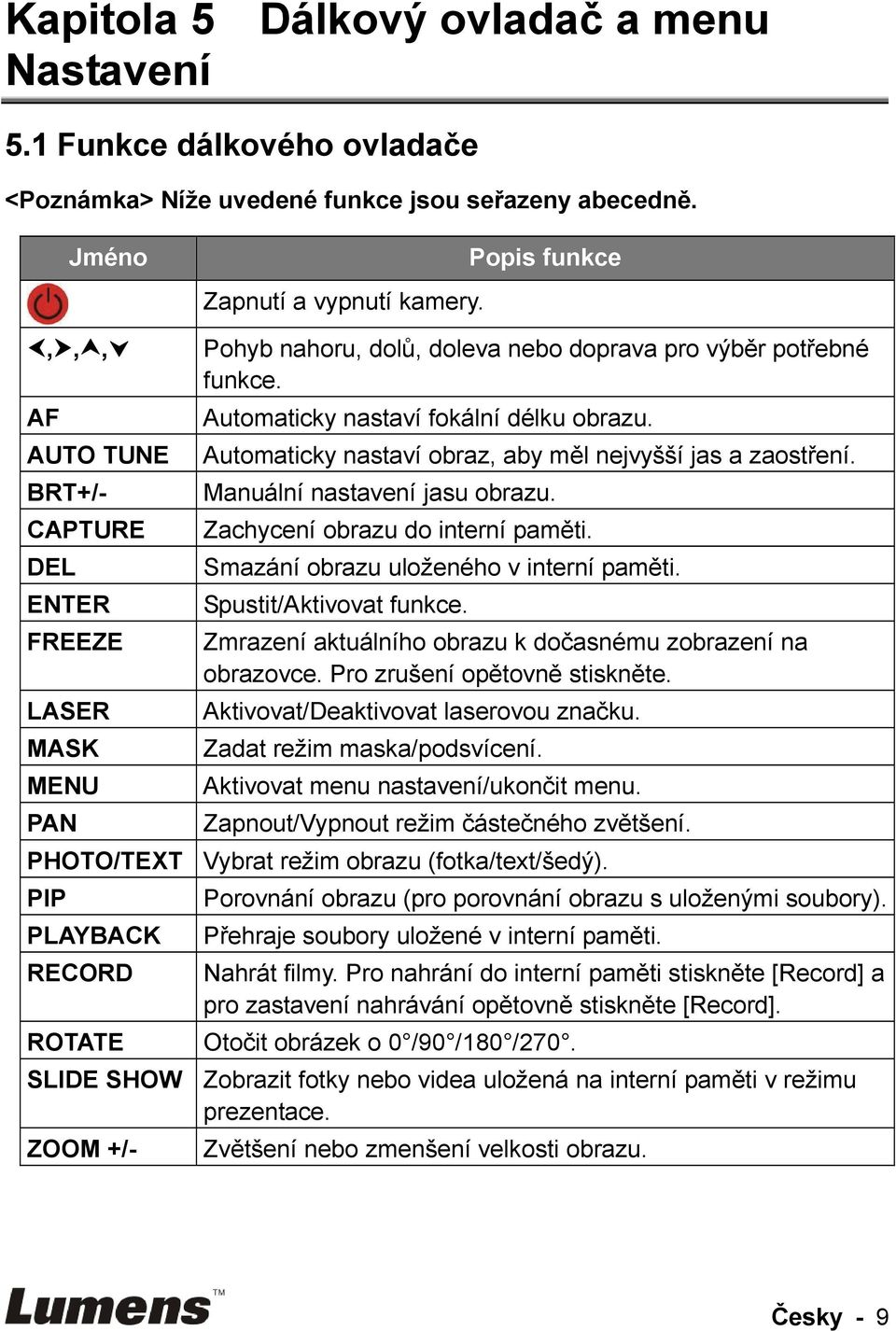

10 Kapitola 5 Dálkový ovladač a menu Nastavení 5.1 Funkce dálkového ovladače <Poznámka> Níže uvedené funkce jsou seřazeny abecedně. Jméno Popis funkce,,, AF AUTO TUNE BRT+/- CAPTURE DEL ENTER FREEZE LASER MASK MENU PAN Zapnutí a vypnutí kamery. Pohyb nahoru, dolů, doleva nebo doprava pro výběr potřebné funkce. Automaticky nastaví fokální délku obrazu. Automaticky nastaví obraz, aby měl nejvyšší jas a zaostření. Manuální nastavení jasu obrazu. Zachycení obrazu do interní paměti. Smazání obrazu uloženého v interní paměti. Spustit/Aktivovat funkce. Zmrazení aktuálního obrazu k dočasnému zobrazení na obrazovce. Pro zrušení opětovně stiskněte. Aktivovat/Deaktivovat laserovou značku. Zadat režim maska/podsvícení. Aktivovat menu nastavení/ukončit menu. Zapnout/Vypnout režim částečného zvětšení. PHOTO/TEXT Vybrat režim obrazu (fotka/text/šedý). PIP PLAYBACK RECORD Porovnání obrazu (pro porovnání obrazu s uloženými soubory). Přehraje soubory uložené v interní paměti. Nahrát filmy. Pro nahrání do interní paměti stiskněte [Record] a pro zastavení nahrávání opětovně stiskněte [Record]. ROTATE Otočit obrázek o 0 /90 /180 /270. SLIDE SHOW Zobrazit fotky nebo videa uložená na interní paměti v režimu prezentace. ZOOM +/- Zvětšení nebo zmenšení velkosti obrazu. Česky - 9

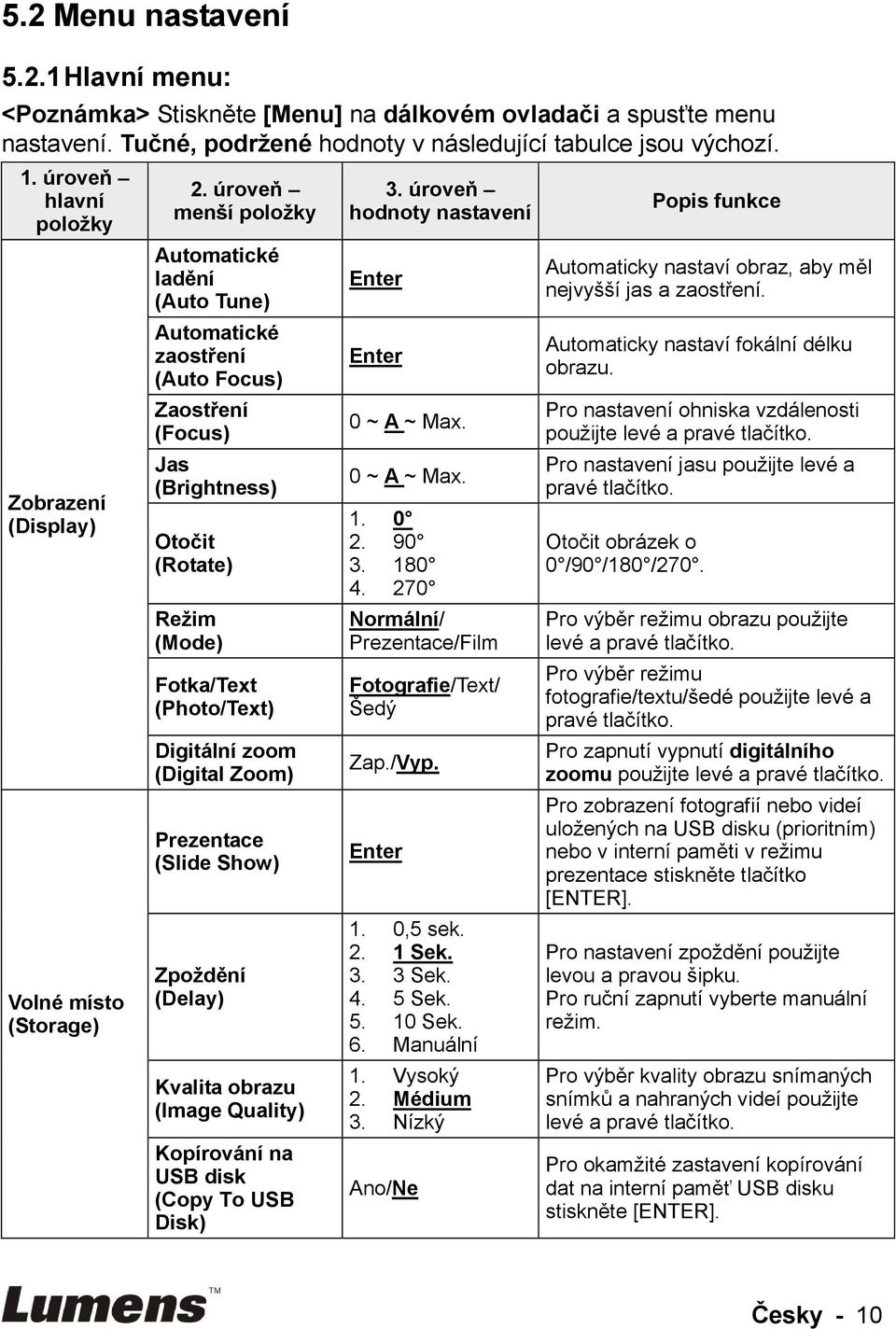

11 5.2 Menu nastavení Hlavní menu: <Poznámka> Stiskněte [Menu] na dálkovém ovladači a spusťte menu nastavení. Tučné, podržené hodnoty v následující tabulce jsou výchozí. 1. úroveň hlavní položky Zobrazení (Display) Volné místo (Storage) 2. úroveň menší položky Automatické ladění (Auto Tune) Automatické zaostření (Auto Focus) Zaostření (Focus) Jas (Brightness) Otočit (Rotate) Režim (Mode) Fotka/Text (Photo/Text) Digitální zoom (Digital Zoom) Prezentace (Slide Show) Zpoždění (Delay) Kvalita obrazu (Image Quality) Kopírování na USB disk (Copy To USB Disk) 3. úroveň hodnoty nastavení Enter Enter 0 ~ A ~ Max. 0 ~ A ~ Max Normální/ Prezentace/Film Fotografie/Text/ Šedý Zap./Vyp. Enter 1. 0,5 sek Sek Sek Sek Sek. 6. Manuální 1. Vysoký 2. Médium 3. Nízký Ano/Ne Popis funkce Automaticky nastaví obraz, aby měl nejvyšší jas a zaostření. Automaticky nastaví fokální délku obrazu. Pro nastavení ohniska vzdálenosti použijte levé a pravé tlačítko. Pro nastavení jasu použijte levé a pravé tlačítko. Otočit obrázek o 0 /90 /180 /270. Pro výběr režimu obrazu použijte levé a pravé tlačítko. Pro výběr režimu fotografie/textu/šedé použijte levé a pravé tlačítko. Pro zapnutí vypnutí digitálního zoomu použijte levé a pravé tlačítko. Pro zobrazení fotografií nebo videí uložených na USB disku (prioritním) nebo v interní paměti v režimu prezentace stiskněte tlačítko [ENTER]. Pro nastavení zpoždění použijte levou a pravou šipku. Pro ruční zapnutí vyberte manuální režim. Pro výběr kvality obrazu snímaných snímků a nahraných videí použijte levé a pravé tlačítko. Pro okamžité zastavení kopírování dat na interní paměť USB disku stiskněte [ENTER]. Česky - 10

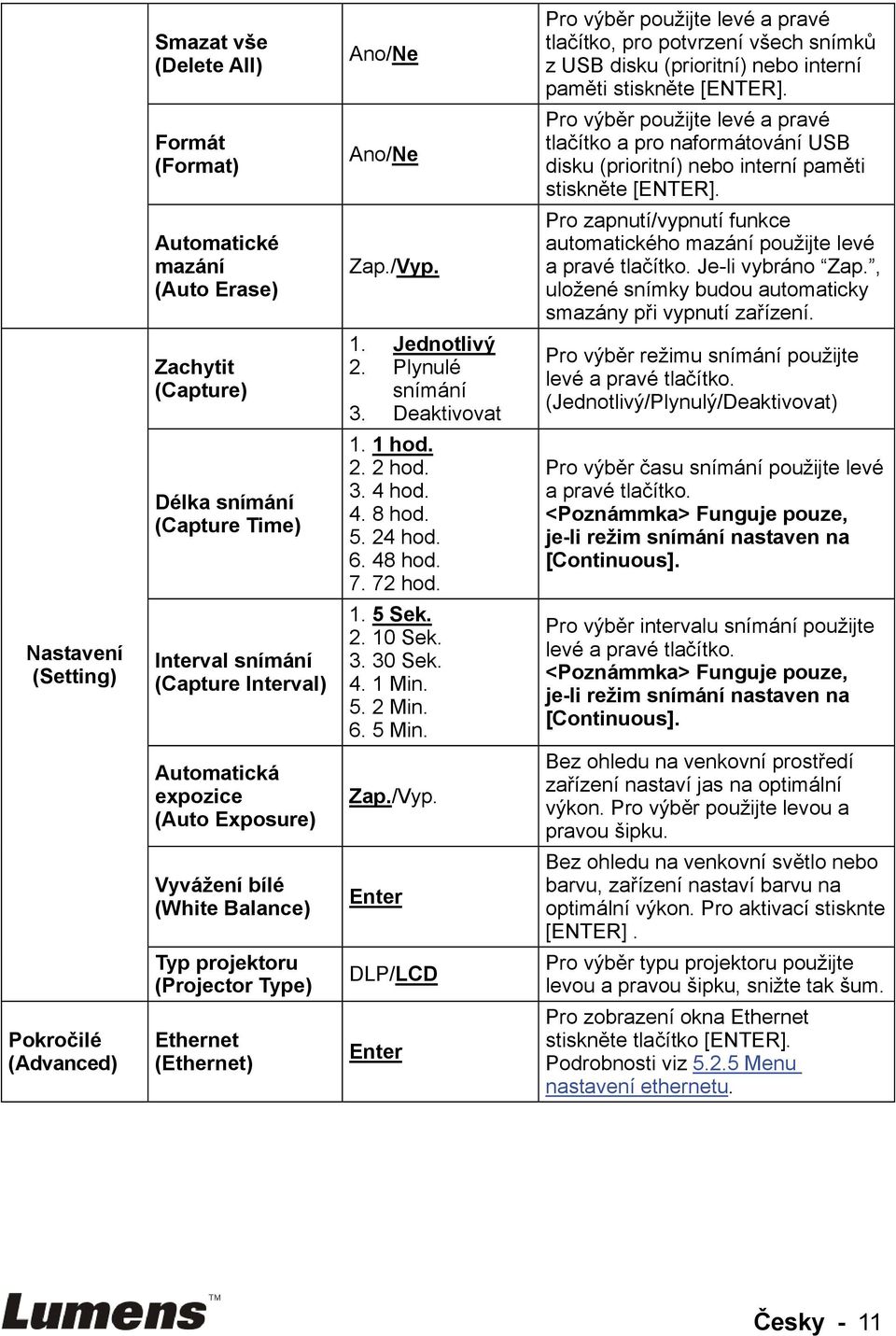

12 Smazat vše (Delete All) Ano/Ne Pro výběr použijte levé a pravé tlačítko, pro potvrzení všech snímků z USB disku (prioritní) nebo interní paměti stiskněte [ENTER]. Formát (Format) Ano/Ne Pro výběr použijte levé a pravé tlačítko a pro naformátování USB disku (prioritní) nebo interní paměti stiskněte [ENTER]. Automatické mazání (Auto Erase) Zap./Vyp. Pro zapnutí/vypnutí funkce automatického mazání použijte levé a pravé tlačítko. Je-li vybráno Zap., uložené snímky budou automaticky smazány při vypnutí zařízení. Zachytit (Capture) 1. Jednotlivý 2. Plynulé snímání 3. Deaktivovat Pro výběr režimu snímání použijte levé a pravé tlačítko. (Jednotlivý/Plynulý/Deaktivovat) Délka snímání (Capture Time) 1. 1 hod hod hod hod hod hod hod. Pro výběr času snímání použijte levé a pravé tlačítko. <Poznámmka> Funguje pouze, je-li režim snímání nastaven na [Continuous]. Nastavení (Setting) Interval snímání (Capture Interval) 1. 5 Sek Sek Sek Min Min Min. Pro výběr intervalu snímání použijte levé a pravé tlačítko. <Poznámmka> Funguje pouze, je-li režim snímání nastaven na [Continuous]. Automatická expozice (Auto Exposure) Zap./Vyp. Bez ohledu na venkovní prostředí zařízení nastaví jas na optimální výkon. Pro výběr použijte levou a pravou šipku. Vyvážení bílé (White Balance) Enter Bez ohledu na venkovní světlo nebo barvu, zařízení nastaví barvu na optimální výkon. Pro aktivací stisknte [ENTER]. Typ projektoru (Projector Type) DLP/LCD Pro výběr typu projektoru použijte levou a pravou šipku, snižte tak šum. Pokročilé (Advanced) Ethernet (Ethernet) Enter Pro zobrazení okna Ethernet stiskněte tlačítko [ENTER]. Podrobnosti viz Menu nastavení ethernetu. Česky - 11

13 Jazyk (Language) Dolní poloha (Lock Down) Datum a čas (Date & Time) Kmitočet výkonu (Power Frequency) Předem nastavený náklad (Preset Load) Předem provedené uložení (Preset Save) Restart na tovární nastavení (Factory Reset) 1. English 2. 繁 體 中 文 3. Deutsch 4. Français 5. Español 6. Русский 7. Nederlands 8. Suomi 9. Polski 10. Italiano 11. Português 12. Svenska 13. ČESKY 14. 简 体 中 文 Zap./Vyp. Enter 50 Hz/60 Hz Ano/Ne Ano/Ne Ano/Ne Anglický Tradiční Čínský Německy Francouzský panělsky Ruský Holandský Finský Polský Italský Portugalština védský Český Zjednodušená čínština Pro výběr preferovaného jazyka použijte levé a pravé tlačítko v možnosti Jazyk. Pro zapnutí/vypnutí funkce uzamknutí v dolní poloze použijte levé a pravé tlačítko. Heslo můžete nastavit tehdy, je-li vybráno [Zap.]. Pro zobrazení okna Datum a čas stiskněte [ENTER]. Podrobnosti viz Nastavení menu Datum a čas. Nastavte platnou napájecí frekvenci v závislosti na různých regionech. Platná frekvence viz Příloha 1. Přečtěte si hodnotu aktuálního režimu. Pro výběr použijte levé a pravé tlačítko, potvrzení proveďte stisknutím [ENTER]. Uložte hodnotu aktuálního režimu. Pro výběr použijte levé a pravé tlačítko, potvrzení proveďte stisknutím [ENTER]. Pro výběr použijte levou a pravou šipku, pro potvrzení obnovení továrního nastavení stiskněte [ENTER]. Česky - 12

14 5.2.2 Menu nastavení režimu MASK 2. úroveň menší položky Režim masky (Mask Mode) 3. úroveň hodnoty nastavení Transparentnost (Transparency) Krok (Step) Velikost V (V Size) Velikost H (H Size) Bodové světlo (Spotlight) 4. úroveň hodnoty nastavení 0~4~6 Velké/Médium/ Malé 0 ~ A ~ Max 0 ~ A ~ Max Enter Popis funkce Transparentnost masky nastavte s pomocí levého a pravého tlačítka. S pomocí levého a pravého tlačítka nastavte vzdálenost masky. Vertikální výšku nastavte s použitím levého a pravého tlačítka. Horizontální délku masky nastavte s použitím levého a pravého tlačítka. Pro spuštění režimu Bodové světlo stiskněte [ENTER] Menu nastavení režimu bodového světla 2. úroveň menší položky Režim bodového světla (Spotlight Mode) 3. úroveň hodnoty nastavení Transparentnost (Transparency) Krok (Step) Velikost V (V Size) Velikost H (H Size) Živý (Live) 4. úroveň hodnoty nastavení 0~4~6 Velké/Médium/ Malé 0 ~ A ~ Max 0 ~ A ~ Max Enter Popis funkce Transparentnost ohraničení bodového světla nastavte s použitím pravého a levého tlačítka. Vzdálenost zóny bodového světla nastavte s použitím levého a pravého tlačítka. Výšku zóny bodového světla nastavte s použitím levého a pravého tlačítka. Šířku zóny bodového světla nastavte s použitím levého a pravého tlačítka. Pro návrat na živý obraz stiskněte [ENTER]. Česky - 13

15 5.2.4 Nastavení menu Datum a čas 2. úroveň menší položky Datum a čas (Date & Time) Rok (Year) 3. úroveň hodnoty nastavení Měsíc (Month) Datum (Date) Hodina (Hour) Minuta (Minute) 00~36 01~12 01~31 00~23 00~59 4. úroveň hodnoty nastavení Popis funkce Pro úpravu hodnot s použitím levého a pravého tlačítka použijte [ENTER]. Pro úpravu hodnot s použitím levého a pravého tlačítka použijte [ENTER]. Pro úpravu hodnot s použitím levého a pravého tlačítka použijte [ENTER]. Pro úpravu hodnot s použitím levého a pravého tlačítka použijte [ENTER]. Pro úpravu hodnot s použitím levého a pravého tlačítka použijte [ENTER] Menu nastavení ethernetu 2. úroveň menší položky Ethernet (Ethernet) 3. úroveň hodnoty nastavení Konfigurace dynamického protokolu (DHCP) (Dynamic Host Configuration Protocol (DHCP)) IP Adresa (IP Address) Síťová maska (Netmask) Brána (Geteway) 4. úroveň hodnoty nastavení Zap./Vyp Popis funkce DHCP zapněte/vypněte s použitím levého a pravého tlačítka. Pro úpravu hodnot s použitím levého a pravého tlačítka použijte [ENTER]. Pro úpravu hodnot s použitím levého a pravého tlačítka použijte [ENTER]. Pro úpravu hodnot s použitím levého a pravého tlačítka použijte [ENTER]. Česky - 14

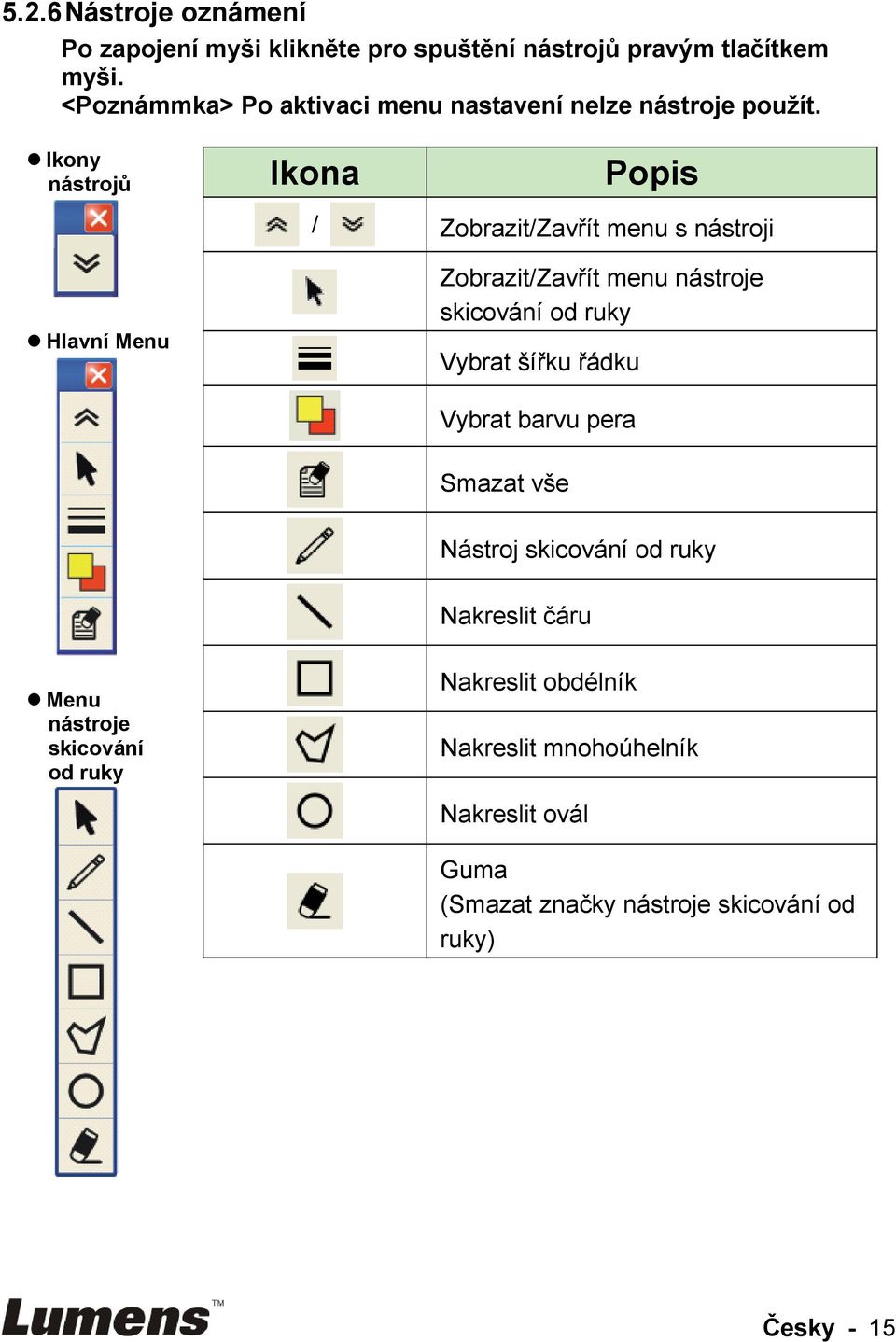

16 5.2.6 Nástroje oznámení Po zapojení myši klikněte pro spuštění nástrojů pravým tlačítkem myši. <Poznámmka> Po aktivaci menu nastavení nelze nástroje použít. Ikony nástrojů Ikona Popis / Zobrazit/Zavřít menu s nástroji Hlavní Menu Zobrazit/Zavřít menu nástroje skicování od ruky Vybrat šířku řádku Vybrat barvu pera Smazat vše Nástroj skicování od ruky Nakreslit čáru Menu nástroje skicování od ruky Nakreslit obdélník Nakreslit mnohoúhelník Nakreslit ovál Guma (Smazat značky nástroje skicování od ruky) Česky - 15

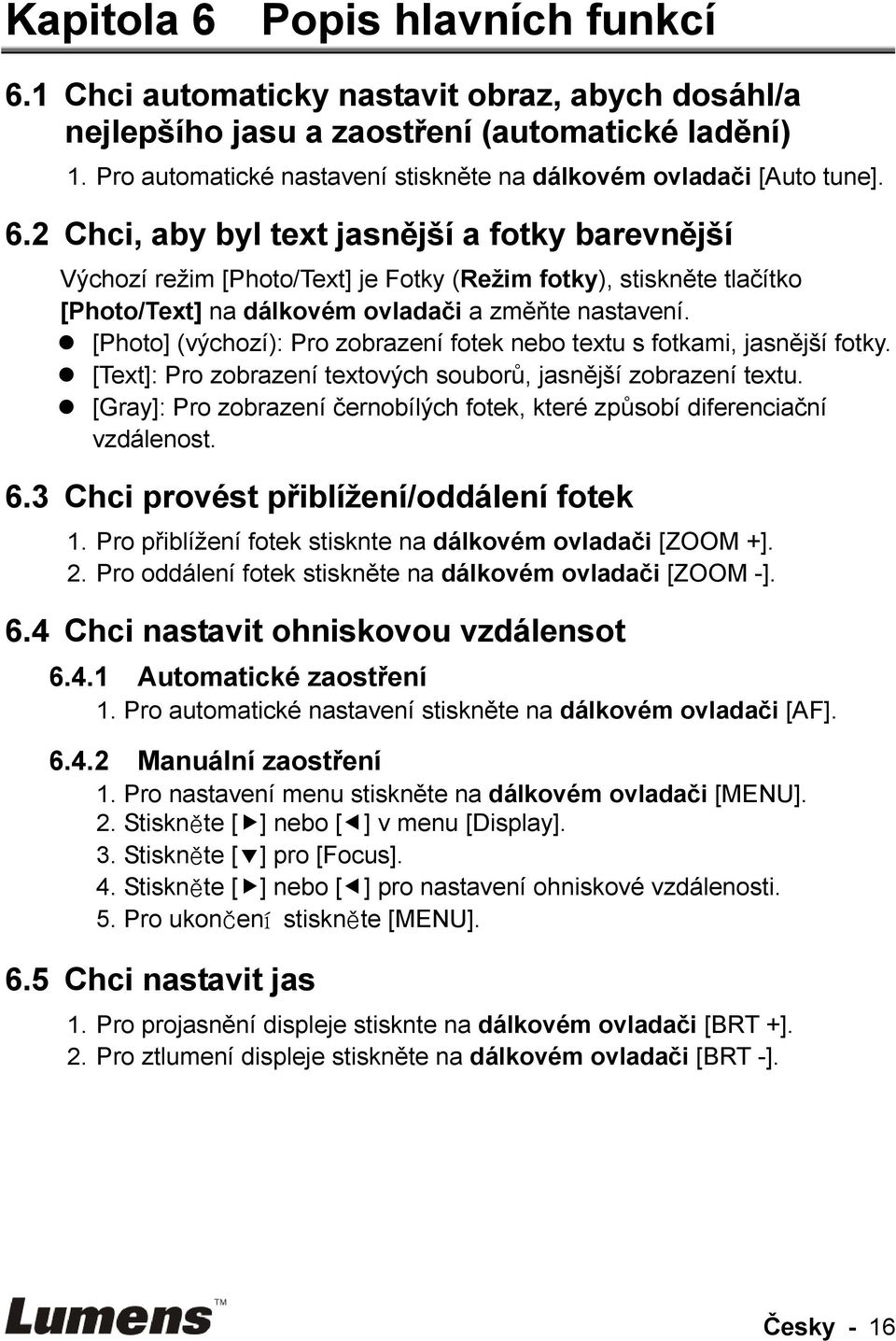

17 Kapitola 6 Popis hlavních funkcí 6.1 Chci automaticky nastavit obraz, abych dosáhl/a nejlepšího jasu a zaostření (automatické ladění) 1. Pro automatické nastavení stiskněte na dálkovém ovladači [Auto tune]. 6.2 Chci, aby byl text jasnější a fotky barevnější Výchozí režim [Photo/Text] je Fotky (Režim fotky), stiskněte tlačítko [Photo/Text] na dálkovém ovladači a změňte nastavení. [Photo] (výchozí): Pro zobrazení fotek nebo textu s fotkami, jasnější fotky. [Text]: Pro zobrazení textových souborů, jasnější zobrazení textu. [Gray]: Pro zobrazení černobílých fotek, které způsobí diferenciační vzdálenost. 6.3 Chci provést přiblížení/oddálení fotek 1. Pro přiblížení fotek stisknte na dálkovém ovladači [ZOOM +]. 2. Pro oddálení fotek stiskněte na dálkovém ovladači [ZOOM -]. 6.4 Chci nastavit ohniskovou vzdálensot Automatické zaostření 1. Pro automatické nastavení stiskněte na dálkovém ovladači [AF] Manuální zaostření 1. Pro nastavení menu stiskněte na dálkovém ovladači [MENU]. 2. Stiskněte [ ] nebo [ ] v menu [Display]. 3. Stiskněte [ ] pro [Focus]. 4. Stiskněte [ ] nebo [ ] pro nastavení ohniskové vzdálenosti. 5. Pro ukončení stiskněte [MENU]. 6.5 Chci nastavit jas 1. Pro projasnění displeje stisknte na dálkovém ovladači [BRT +]. 2. Pro ztlumení displeje stiskněte na dálkovém ovladači [BRT -]. Česky - 16

18 6.6 Chci zapnout nebo vypnout laserovou značku 1. Pro zapnutí/vypnutí laserové značky stiskněte na dálkovém ovladači [LASER]. 6.7 Chci fotky zastavit 1. Pro zastavení aktuální fotky stisknte na dálkovém ovladači [FREEZE]. 6.8 Chci snímky snímat Snímání a ukládání snímků 1. Pro snímání a ukládání snímků stiskněte na dálkovém ovladači [CAPTURE]. Snímky nemůžete zastavit, když je režim snímání nastaven na [Disable]. Je-li nastaven na [Continuous], můžete snímky snímat trvale. Pro spuštění trvalého snímání stiskněte [CAPTURE] nebo pro ukončení opětovně stiskněte [CAPTURE]. Pro změnu kvality snímaných snímků postupujte dle Nastavení kvality snímaných snímků. Pro změnu nastavení snímaných snímků viz Nastavení plynulého snímání Nastavení kvality snímaných snímků 1. Pro nastavení menu stiskněte na dálkovém ovladači [MENU]. 2. Stiskněte [ ] nebo [ ] v menu [Storage]. 3. Stiskněte [ ] pro nalezení [Image Quality]. 4. Stiskněte [ ] nebo [ ] pro výběr mezi [High/Normal/Low]. 5. Pro ukončení stiskněte [MENU] Nastavení plynulého snímání 1. Pro nastavení menu stiskněte na dálkovém ovladači [MENU]. 2. Stiskněte [ ] nebo [ ] v menu [Setting]. 3. Stiskněte [ ] pro vyhledání [Capture]. 4. Stiskněte [ ] nebo [ ] pro výběr [Continuous]. 5. Stiskněte [ ] pro [Capture Mode]. 6. Stiskněte [ ] nebo [ ] pro výběr [Photo]. Česky - 17

19 7. Stiskněte [ ] pro vyhledání [Capture Time]; Stiskněte [ ] nebo [ ] pro výběr času snímání. 8. Stiskněte [ ] pro vyhledání [Capture Interval]; Pro výběr časového intervalu stiskněte [ ] nebo [ ]. 9. Pro ukončení stiskněte [MENU]. 6.9 Chci nahrávat videa Nahrávání filmů <Poznámmka> Snímky nemůžete nahrát ani zaznamenat, je-li režim [Capture] nastavený na [Disable]. 1. Pr spuštění nahrávání videí stiskněte [RECORD] na dálkovém ovladači. 2. Pro zastavení nahrávání stiskněte [RECORD] ještě jednou Nastavení kvality obrazu 1. Pro nastavení menu stiskněte na dálkovém ovladači [MENU]. 2. Stiskněte [ ] nebo [ ] v menu [Storage]. 3. Stiskněte [ ] pro nalezení [Image Quality]. 4. Stiskněte [ ] nebo [ ] pro výběr mezi [High/Normal/Low]. 5. Pro ukončení stiskněte [MENU] Přehrávání videí Přehrávání videí viz 6.10 Chci snímat/nahrávát snímky Chci snímat/nahrávát snímky 1. Pro zobrazení ikon uložených souborů stiskněte na dálkovém ovladači [PLAYBACK]. 2. Pro výběr ikony, kterou chcete procházet stiskněte [ ] nebo [ ] nebo [ ] nebo [ ]. 3. Pro zobrazení snímku na celý displej stiskněte [ENTER]. 4. Pro výběr různých video souborů stiskněte [ ] nebo [ ]. 5. Pro ukončení stiskněte [MENU]. Česky - 18

20 6.11 Chci smazat zachycené/nahrané snímky 1. Na dálkovém ovladači stiskněte [PLAYBACK]. 2. Pro výběr souboru, který chcete smazat stiskněte [ ], [ ], [ ], nebo [ ]. 3. Pro zobrazení okna [Delete File] stiskněte [DEL]. 4. Stiskněte [ ] nebo [ ] pro výběr [Yes] (Výchozí hodnota je Ne). 5. Pro smazání vybraného souboru stiskněte [ENTER]. 6. Pro ukončení stiskněte [MENU] Chci automaticky mazat uložetné snímky při vypnutí zařízení (Automatické mazání) 1. Pro nastavení menu stiskněte na dálkovém ovladači [MENU]. 2. Stiskněte [ ] nebo [ ] v menu [Storage]. 3. Stiskněte [ ] nebo [ ] pro [Auto Erase]. 4. Stiskněte [ ] nebo [ ] pro výběr [On]. 5. Pro ukončení stiskněte [MENU]. <Poznámka> Všechny snímky budou automaticky smazány ve chvíli, kdy se zařízení vypne Chci použít funkci MASK a bodové světlo Chci použít funkci MASK nebo bodové světlo Živý obraz Režim masky Režim bodového Použití dálkového ovladače: 1. Stiskněte [MASK] pro spuštění režimu Maska a stiskněte [ ], [ ], [ ] nebo [ ] pro přesun pozice masky. 2. Znovu stiskněte [MASK] pro spuštění režimu Bodové světlo a stiskněte [ ], [ ], [ ] nebo [ ] pro přesun pozice. 3. Znovu stiskněte [MASK] pro ukončení a návrat na obrazovku s živým obrazem. Česky - 19

21 Chci nastavit funkci velikosti masky/bodového světla V režimu masky/bodového světla použijte dálkový ovladač: 1. Pro spuštění menu OSD stiskněte [MENU]. 2. Stiskněte [ ] nebo [ ] pro výběr položky k úpravě [Transparency/Step/V Size/H Size]. (Podrobnosti viz 5.2 Menu nastavení.) 3. Stiskněte [ ] nebo [ ] k provedení úprav. 4. Stiskněte [MENU] pro ukončení menu OSD a návrat do režimu Maska Chci zvětšit část snímku (PAN) Použití dálkového ovladače: 1. Stiskněte [PAN] pro spuštění režimu částečného zvětšení. 2. Stiskněte [ ], [ ], [ ] nebo [ ] pro přsun azobrazní částečně zvětšených snímků. 3. Stiskněte [PAN] pro ukončení režimu částečného zvětšní Chci přehrát snímky (Prezentace) Nastavení času prodlevy 1. Pro nastavení menu stiskněte na dálkovém ovladači [MENU]. 2. Stiskněte [ ] nebo [ ] v menu [Storage]. 3. Stiskněte [ ] pro vyhledání [Delay]. 4. Stiskněte [ ] nebo [ ] pro výběr času prodlevy [0.5 Sec/1 Sec/3 Sec/5 Sec/10 Sec/Manual]. 5. Pro ukončení stiskněte [MENU] Aktivace/Zastavení prezentace <Poznámmka> Horní limit: Maximální velikost fotky je 7 MB. 1. Pro spuštění přehrávání stiskněte [SLIDE SHOW] na dálkovém ovladači. 2. Pro zastavení přehrávání stiskněte [ENTER]. 3. Pro plynulé přehrávání stiskněte [ENTER]. 4. Opakovaně stiskněte [SLIDE SHOW] pro zastavení přehrávání. Česky - 20

22 6.16 Chci porovnat snímky (porovnání živých snímků s uloženými snímky (PIP)) Tato funkce porovná kontrast živého snímku s uloženým snímkem. C1 C3 C2 C4 C5 C6 C7 Živý obraz Uložený snímek Dálkové ovládání: 1. Pro spuštění výbru snímku stiskněte [PIP]. 2. Stiskněte [ ], [ ], [ ] nebo [ ] pro výběr snímku k porovnání. 3. Stiskněte [ENTER] pro aktivaci porovnání snímků. 4. Stiskněte [ ], [ ], [ ] nebo [ ] pro přesunutí živého snímku. 5. Stiskněte [PLAYBACK] pro návrat na ikony a porovnání s ostatními snímky. 6. Pro ukončení stiskněte [MENU] Chci snížit šum snímku (Typ projektoru) 1. Tato funkce umožní automatické snížení šumu snímku. Šum je zejména zřejmý když je kamera zapojená do projektoru DLP. Můžete nastavit projektor DLP, abyset tak zvýšili kvalitu snímku. 2. V případě speciálního šumu při zapojení výstupu VGA, nastavte možnost DLP, abyste tak zvýšili kvalitu snímku. Česky - 21

23 2.1. Pro nastavení menu stiskněte na dálkovém ovladači [MENU] Stiskněte [ ] nebo [ ] v menu [Setting] Stiskněte [ ] pro spuštění [Projector Type] Stiskněte [ ] nebo [ ] pro výběr [LCD/DLP] Pro ukončení stiskněte [MENU] Chci nastavit čas pro CL Dálkové ovládání 1. Stiskněte [MENU] na dálkovém ovladači pro spuštění menu nastavení. (Viz Menu nastavení data a času 5.2 Menu nastavení.) 2. Stiskněte [ ] nebo [ ] pro výběr menu [Advanced]. 3. Stiskněte [ ] pro [Date & Time]. 4. Stiskněte [ENTER] pro spuštění OSD menu data a času. 5. Stiskněte [ ] nebo [ ] pro nastavení [Year/Month/Day/Hour/Minute]. 6. Stiskněte [ ] nebo [ ] pro úpravu hodnoty. 7. Stiskněte [ ] nebo [ ] pro přesun na další položku. 8. Stiskněte [MENU] pro ukončení položky, kterou jste nastavili. 9. Opakujte kroky 5 až 9, dokud nedokončíte úpravy. 10. Stiskněte [MENU] k ukončení menu OSD. Česky - 22

24 Použití dálkového ovladače <Poznámka> Pro více informací o stránce přihlášení viz Chci zobrazit živé snímky nebo použít ovládací klávesy Klikněte na [Settings]. 2. Klikněte na [System Config]. 3. Nastavte datum a čas. <Poznámka> Manální nastavení: Datum a čas nastavte manuálně. Synchronizace s časem počítače: Synchronizujte s časem v PC. Synchronizace s SNTP: Synchronizace času se serverem SNTP. Synchronizace serveru: Nastavte server SNTP. (Výchozí nastavení doporučeno) Časová zóna: Nastavte časovou zónu. Automaticky nastavte pro úsporu času během slunečního světla: Automaticky nastavte pro úsporu času během slunečního světla. 4. Zvolte formáty data a času. 5. Klikněte na [OK] pro potvrzení. Česky - 23

25 6.19 Chci nastavit nastavení výchozího nastavení (tovární nastavení). 1. Pro nastavení menu stiskněte na dálkovém ovladači [MENU]. 2. Stiskněte [ ] nebo [ ] pro výběr menu [Advanced]. 3. Stiskněte [ ] pro výběr [Factory Reset]. 4. Stiskněte [ ] nebo [ ] pro výběr [Yes]. 5. Stiskněte [ENTER] pro aktivaci Funkce související s počítačem Před použitím potvrďte, zda je zařízení připojeno k počítači Chci vložit fotku do MS-Paint <Poznámka> Podporuje pouze operační systém Windows XP. 1. Klikněte [File/From Scanner or Camera] v MS-Paint jak je zobrazeno na spodním obrázku. 2. Pro dokončení klikněte na [Get Picture]. Viz obrázek vpravo nahoře Chci vložit fotku v MS-Word <Poznámka> Podporuje pouze operační systém Windows XP. 1. Klikněte na [Insert/Image/From Scanner or Camera] v MS-Word. Česky - 24

26 2. Vyberte [USB Video Device] a klikněte na [Custom Insert]. USB Video Device 3. K dokončení klikněte na [Get Picture] Chci změnit nastavení CL510 a potom zachytit fotku do MS-Word <Poznámka> Pro Windows Office 2003 nebo novější verze použijte funkci s OneNote. 1. Klikněte na [Insert/Image/From Scanner or Camera] v MS-Word. Česky - 25

27 2. Vyberte [Lumens Document Camera] a klikněte na [Custom Insert]. Lumens Document Camera 3. Zobrazí se o kno s živým snímkem (viz níže). 4. Pro zachycení snímku v MS-Word stiskněte [Capture]. 5. Pro ukončení stiskněte [Cancel] Chci nastavit CL510 jako PC kameru <Poznámka> Ve Windows XP nastavte dle názvu systému (USB video zařízení). Otevřete [My Computer] a pro otevření živého snímku kliknte na [Lumens Document Camera]. Česky - 26

28 Lumens Document 6.21 Chci použít funkci dálkového ovladače Síť má delší vzdálenost pro ovládání než rozhraní USB a RS232. Každou funkci CL510 lze kontrolovat a použít pomocoí prohlížeče (IE) na počítači uživatele Chci zobrazit živé snímky nebo použít ovládací klávesy Přihlášení se na stránku CL Otevřete prohlížeč (Internet Explorer) a zadejte IP: čísloportu. (Příklad: <Poznámka> Kontrola IP adresy viz Chci zkontrolovat nastavení sítě. 2. Zadejte účet [admin]. 3. Zadejte heslo (výchozí heslo je [9999]), a potom klikněte na [OK]. Česky - 27

29 Chci zkontrolovat síťové natavení DHCP se aktivuje ve výchozím nastavení. Pro kontrolu IP adresys dodržte kroky uvedené níže. 1. Pro nastavení menu stiskněte na dálkovém ovladači [MENU]. 2. Stiskněte [ ] nebo [ ] v menu [Advanced]. 3. Stiskněte [ ] nebo [ ] pro [Ethernet]. 4. Stiskněte [ENTER] pro otevření menu OSD. 5. Stiskněte [MENU] k ukončení menu OSD. Ethernet DHCP ON IP address Netmask Getway Zobrazení živého snímku A. Použijte prohlížeč IE Při prvním použití systému upravte bezpečnostní nastavení webové stránky a nainstalujte ovládací prvky ActiveX v souladu s pokyny na obrazovce. Česky - 28

30 1. Upravte bezpečnostní nastavení webové stránky: Otevřete webovou stránku v liště klikněte na [Tools] [Internet Options] [Security] [Custom Level] vyberte [Download Unsigned ActiveX Controls] a nastavte na [Prompt] [OK] Restartujte svůj IE prohlížeč 2. Instalovat ovládání ActiveX: Postupujte podle pokynů na obrazovce a klikněte na [Install ActiveX Controls] Přijměte bezpečnostní varování a klikkněte na "Instalovat". Bezpečnostní alarm software "Odemknout". Instalace je dokončena. 3. Zobrazení živého snímku. 4. Způsob ovládání je stejný jako u dálkového ovladače. Tlačítko je šedé a deaktivované pro uživatele, kteří mají oprávnění pouze k prohlížení. 5. Změna velikosti a jas živého snímku. <Poznámka> Více informací o povoleních pro uživatele viz Chci přidat nebo upravit uživatelský účet. B. Použití VLC <Poznámka> VLC slouží pouze k prohlížení, k dispozici nejsou žádná ovládací tlačítka. Česky - 29

31 1. Aktivujte přehrávač VLC. 2. Vyberte "Média Aktivovat síťové vysílání". 3. Zadejte do pole "Zadete síťovou URL " na stránce "Síť". A: Název účtu B: Heslo IP: IP adresa kaemry viz Chci zkontrolovat síťové natavení pro účely kontroly IP adresy. Příklad: 4. Pro náhled stiskněte "Play". C. Skupiny <Poznámka> Vyberte toto nastavení je-li počet uživatelů, kteří sledují přenos současně vyšší než 4. Kromě toho musí být všichni uživatelé na stejné doméně. 1. Přihlaste se na kontrolní obrazovku CL Klikněte na [Settings] v horní části obrazovky. 3. Klikněte na [Network Config]. 4. Vyberte [Enable Multicast]. 5. Stiskněte "Potvrdit". 6. Klikněte na [LIVE Video] nebo pro sledování živého přenosu zapněte VLC Player. <Poznámka> Po použití restartujte a zrušte [Enable Multicast]. Česky - 30

32 Chci přidat nebo upravit uživatelský účet <Poznámka> Pokyny pro uživatelská povolení Typ uživatele Admin Operátor Divák Aplikace IE nebo VLC IE nebo VLC IE nebo VLC Provoz ŽIVÉHO videa A A N Zobrazit snímky A A A Nastavení A N N Správa seznamu souborů A N N Chci přidat uživatelský účet 1. Klikněte na [Settings]. 2. Klikněte na [User Config]. 3. Zadejte uživatelské jméno do pole [User Name]. 4. Nové heslo zadejte do pole [Password]. 5. Znovu zadejte heslo do pole [Confirm Password]. 6. Nastavte povolení v poli [Authority]. 7. Klikněte na [OK] pro potvrzení. Česky - 31

33 Chci smazat uživatelský účet 1. Klikněte na uživatelské jméno. 2. Klikněte na pole [Delete] pro smazání uživatele Chci upravit uživatelské heslo a povolení 1. Klikněte na uživatelské jméno. 2. Zadejte staré heslo do pole [Old Password]. 3. Nové heslo zadejte do pole [Password]. 4. Znovu zadejte heslo do pole [Confirm Password]. 5. Nastavte povolení v poli [Authority]. 6. Klikněte na [OK] pro potvrzení Chci provést správu uložených fotografií. 1. Klikněte na [Information]. 2. Klikněte na [File list] Zobrazit fotografie 1. Kliknutím na název otevřete uložený soubor Smazat fotografie 1. Vyberte soubor, který chcete smazat a klikněte na [Delete]. Pro potvrzení stiskněte [YES]. Česky - 32

34 Verze firmware 1. ID produktu: Název produktu 2. Verze software: Aktuální verze firmware 3. Verze videopřehrávače: Aktuální verze videopřehrávače 4. Verze GUI: Aktuální verze GUI Aktualizovat verzi firmware 1 Current Firmware Version <Poznámka> Nejnovější verzi firmware stáhněte z webové stránky Lumens. 1. Klikněte na [Settings]. 2. Klikněte na [Maintenance]. 3. V poli [Firmware upload] klikněte na Zobrazit a vyberte soubory firmware, které chcete aktualizovat. 4. Pro spuštění aktualizace klikněte na [UPLOAD]. Česky - 33

35 5. Když jsou soubory firmware nahrány, budou všechny soubory ve vestavěné paměti smazány. Chcete-li soubory uložit, klikněte na Zrušit a aktualizaci zastavíte. Aktualizaci můžete provést pouze poté, co dojde k provedení zálohy souboru. Pokud nemusí být soubory uloženy, klikněte pro spuštění na Ano. 6. Když aktualizace přejde na Krok 3/3, dodržte pokyny na obrazovce a přihlaste se na účet administrátora. 7. Po dokončení instalace uzavřete prohlížeč IE a pro spuštění připojení k síti prohlížeč IE znovu otevřete. Česky - 34

36 Kapitola 7 Nastavení spínače DIP <Poznámmka> Napájecí kabel musíte odpojit a znovu zapojit, a potom CL510 restartovat, poté se aktivují všechna provedená nastavení spínače DIP. Výstupní režim Výchozí (XGA) Pozice spínače DIP SXGA 1 WXGA 2 UXGA P 4 0 Česky - 35

37 Kapitola 8 ešení problémů Tato kapitola popisuje problémy, se kterými se můžete během používání CL510 setkat. Máte-li dotazy, obraťte se na související kapitoly a proveďte navržená řešení. Pokud problém i nadále přetrvává, kontaktujte distributora nebo servisní centrum. Č. Problémy Řešení 1. Bootování bez napájecího signálu 2. Z CL510 nevede žádný výstup pro stnímky Zkontrolujte, zda jste zapojili napájecí kabel. 1. Zkontrolujte napájení. 2. Zkontrolujte nastavení zdroje. Vhodný výběr vstupu viz návod k použití projektoru. 3. Zkontrolujte, zda je spínač DIP správně nastaven. Související nastvení viz Kapitola 7 Spínač DIP. 3. Nelze zaostřit 1. Dokument je pravděpodobně příliš blízko. Stiskněte [ZOOM -] na dálkovém ovladači. Nebo zvyšte vzdálenost mezi dokumentem a objektivem, potom stiskněte [AUTO TUNE]. 2. Zkontrolujte, zda na objektivu nejsou žádné otisky prstů. Po vyčištění objektivu použijte k zaostření funkci [AUTO TUNE]. 4. Snímek je neúplný Zkontrolujte nastavení projektoru Automatický obraz. Viz návod k použití projektoru nebo zkontrolujte nastavení SPÍNAČE DIP. 5. Zapomenutí hesla pro zapnutí 6. Lumens Document Camera, Ladibug a ostatní zařízení nelze používat souběžně Zkontaktujte svého distributora nebo servisní centrum. Lumens Document Camera, Lumens a ostatní aplikace nelze použít souběžně. Najednou lze použít pouze jednu aplikaci. Zavřete aktuálně spuštěnou aplikaci a potom proveďte požadovaný výběr aplikace. 7. CL510 neukládá snímky ani nereaguje 1. Zkontrolujte, zda uložená data dosáhla maximální velikosti USB zařízení (prioritní) nebo interní paměti. 2. Zkontrolujte, zda je funkce snímání nstavena na režim Plynulé snímání nebo zda je čas snímání nastaven jako dlouhý. Související nastavení viz 6.8 Chci snímat snímky z Kapitoly 6 popis hlavních funkcí. Česky - 36

38 8. Snímky z CL510 jsou příliš jasné, tmavé 9. Snímky nelze nahrávat 10. Provozní krok v návodu neplatí pro zařízení Stiskněte [AUTO TUNE] pro automatické nastavení optimálního jasu a ohniska zaostření. 1. Zkontrolujte, zda ukládaná data dosáhla maximální velikosti USB disku (prioritní) interní paměti. 2. Potvrďte úhel rotace. Je-li snímek otočen o 90 /270, nelze nahrávání provést. Provozní kroky v tomto návodu nemusí platit z důvodu zlepšování funkcí. Zkontrolujte, zda je verze firmware na vašem zařízení aktuální. 1 Na oficiálních stránkách Lumens zkontrolujte, zda máte k dispozici poslední verzi. 2 Kontroly ke kontroly verze FW jsou uvedeny níže: 2.1 Pro nastavení menu stiskněte na dálkovém ovladači [MENU]. 2.2 Stiskněte [ ] nebo [ ] pro výběr menu [Advanced]. Master: PVC039 Slave: Nejste-li si jistí, zda jde o nejnovější verzi, obraťte se na distributora s žádostí o radu Nelze se přihlásit do sítě Je-li aktivováno DHCP, IP adresa nemusí být aktualizována. Dodržte následující kroky: 1 Pro nastavení menu stiskněte na dálkovém ovladači [MENU]. 2 Stiskněte [ ] nebo [ ] v menu [Advanced]. 3 Stiskněte [ ] nebo [ ] pro [Ethernet]. 4 Stiskněte [ENTER] pro otevření menu OSD. 5 Stiskněte [ ] pro vyhledání [Dynamic Host Configuration Protocol]. 6 Stiskněte [ENTER] a proveďte úpravu. 7 Stiskněte [ ] nebo [ ] pro výběr [On]. 8 Stiskněte [MENU] a OSD menu ukončete. Česky - 37

39 12. Výstupní snímek není čistý 13. Živý snímek se po přihlášení na internet nezobrazí 9 Zopakujte kroky 3-4 a zkontrolujte IP adresu. Potvrzení platné napájecí frekvence viz Příloha 1 v návodu, restartujte v souladu s pokyny v 5.2 Menu nastavení. 1. ActiveX nainstalujte v souladu s pokyny na obrazovce 2. Pokud se pokyny k instalaci ovládání ActiveX nezobrazí, dodržte následující kroky pro potvrzení a odebrání staré verze ovládacích komponentů ActiveX, a poté znovu nainstalujte ovládací prvky ActiveX. 2.1 Odebrat komponenty (Prohlížeč IE8.0/IE9.0): Otevřete prohlížeč IE, aktivujte [Tool] [Manage Add-ons] v rozbalovacím menu [Display] po levé straně, vyberte [All add-ons]. Potom, po výběru "GFFMpeg Class" a "GoDB Class", klikněte pravým tlačítkem myši a otevřete menu a klikněte na [More Info (R)]. Klikněte na tlačítko [Remove] po levé straně a potom stiskněte tlačítko [Close] ve spodní pravé části, čímž dokončíte odebrání komponentů. 2.2 Odebrat komponenty (Prohlížeč IE 7.0): Otevřete prohlížeč IE, aktivujte [Tool] [Manage Add-ons] [Enable/Disable Add-ons] v rozbalovacím menu [Display], vyberte [Add-ons that have been used by Internet Explorer]. Po výběru "GFFMpeg Class" a "GoDB Class", stiskněte tlačítko [Delete] ve spodním pravém rohu. 2-3 Po opětovném načtení webové stránky postupujte podle pokynů na obrazovce. 14. O: Výstražná zpráva ("Windows zablokovaly tento software, protože nebylo možné ověřit vydavatele.") se zobrazí po instalaci ovládacího prvku ActiveX, jak je zobrazeno na obrázku níže: Česky - 38

40 A: Postupujte podle kroků níže a upravte bezpečnostní nastavení a znovu nainstalujte kompomenty ActiveX: 1. Kroky nastavení: Otevřete webovou stránku -> na liště klikněte na [Tools] [Internet Options] [Security] [Custom Level] vyberte [Download Unsigned ActiveX Controls] a nastavte na [Prompt] [OK] 2. Ukončete obrazovku nastavení "Možnosti internetu" restartujte svůj prohlížeč IE a nainstalujte ovládací prvky v souladu s pokyny na obrazovce. Česky - 39

41 Příloha 1 Napájecí frekvence pro každu zemi ve světě Regin nebo země Frekvence Regin nebo země Frekvence Regin nebo země Anglicky Anglicky Anglicky Frekvence Afghanistan 50 China 50 Guam 60 Algeria 50 Colombia 60 Grenada 50 Angola 50 Congo 50 Guatemala 60 Antiqua 50 Costa Rica 60 Guinea 50 Argentina 50 Cuba 60 Gayana 50 Australia 50 Cyprus 50 Haiti 60 Austria 50 Czechoslovakia 50 Hawaii 60 Azores 50 Dahomey 50 Honduras 60 Bahamas 60 Den mark 50 Hong Kong 50 Bahrain 60 Dominican 60 Hungary 50 Bangladesh 50 Dubai 50 Ice land 50 Babados 50 Ecuador 60 India 50 Belgium 50 Egypt 50 Indonesin 50 Bermuda 60 El Salvador 60 Iran 50 Bolivia 50 Equatorial Guinea 50 Iraq 50 Botswana 50 Ethiopia 50 Ireland 50 Brazil Faeroe Island 50 Isle of Man 50 Bulgaria 50 Fiji 50 Israel 50 Burma 50 Finland 50 Italy 50 Burundi 50 France 50 Ivory Coast 50 Cambodia 50 French Guiana 50 Jamaica 50 Cameroon 50 Gabon 50 Japan Canada 60 Gambia 50 Jordan 50 CanaryIsland 50 Germany 50 Kenya 50 Central Africa Rep. 50 Ghana 50 Korea 60 Ceylon 50 Gibraltar 50 Kuwait 50 Chad 50 Great Britain 50 Lebanon 50 Česky - 40

42 Regin nebo země Frekvence Regin nebo země Frekvence Regin nebo země Anglicky Anglicky Anglicky Frekvence Channel Island 50 Greece 50 Lesotho 50 Chile 50 Greenland 50 Liberia 60 Libya 50 Oman 50 Syria 50 Luxembourg 50 Pakistan 50 Tahiti 60 Macao 50 Panama 60 R.O.C. Taiwan 60 Madeiral 50 Paraguay 50 Tanzania 50 Majokca Island 50 Peru 60 Thailand 50 Malagasy 50 Philippines 60 Togo Rep.of 50 Malawi 50 Poland 50 Tonga 50 Malaysia 50 Portugal Trinidad 60 Mali Rep. 50 Puerto Rico 60 Tobago 60 Malta 50 Qatar 50 Tunisia 50 Martinique 50 Rhodesia 50 Turkey 50 Mauritania 50 Romania 50 Uganda 50 Mauritius 50 Rwanda 50 USA. 60 Mexico 60 Saudi Arabia USSR 50 Monaco 50 Scotland 50 United Kingdom 50 Montserrat 60 Senegal 50 Upper Volta 50 Morocco 50 Sierra Leone 50 Uruguay 50 Mozambique 50 Singapore 50 Venezuela 60 Nepal 50 Somalia 50 Viet-Nam 50 Netherlands 50 South Africa Rep. 50 Virgin Island 60 New Caledonia 50 Spain 50 Western Samoa 50 New Zealand 50 Sri Lanka 50 Yeman(Aden) 50 Nicaragua 60 Sudan 50 Yemen(Arab) 50 Niger 50 Surinam 60 Yugoslavia 50 Nigeria 50 Swaziland 50 Zaire Rep. of 50 Norway 50 Sweden 50 Zambia 50 Okinawa 60 Switzerland 50 Česky - 41
