NÁČRT VÝKRESU SOUČÁSTI, DIAGRAMY
|
|
- Iveta Lišková
- před 9 lety
- Počet zobrazení:
Transkript

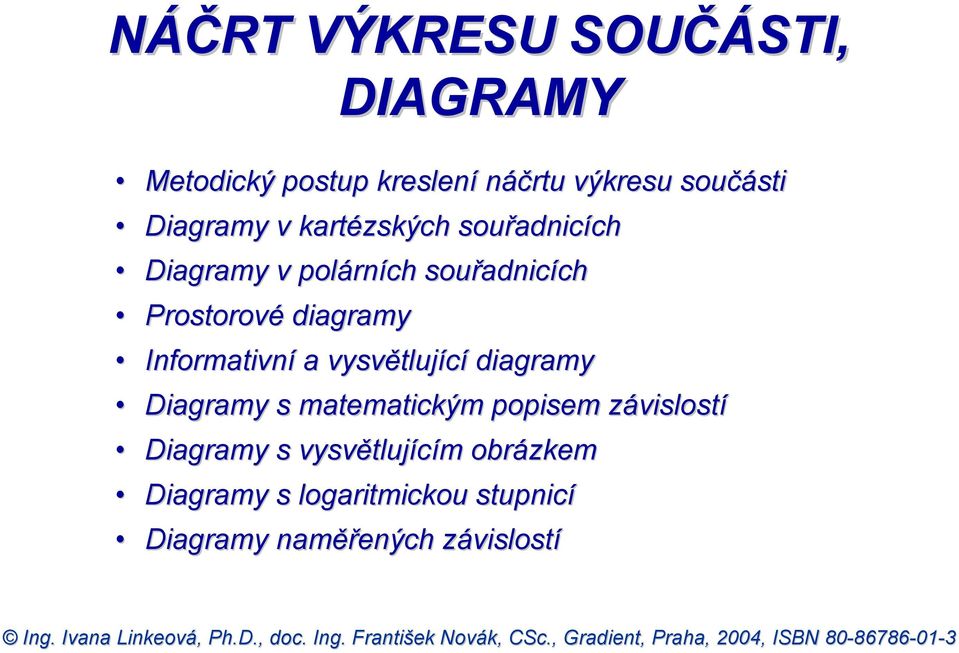

1 NÁČRT VÝKRESU SOUČÁSTI, DIAGRAMY Metodický postup kreslení náčrtu výkresu součásti Diagramy v kartézských souřadnicích Diagramy v polárních souřadnicích Prostorové diagramy Informativní a vysvětlující diagramy Diagramy s matematickým popisem závislostí Diagramy s vysvětlujícím obrázkem Diagramy s logaritmickou stupnicí Diagramy naměřených závislostí
2 Pozorně si prohlédněte všechny tvarové podrobnosti součástky Určete počet nezbytně nutných obrazů a jejich typ (pohledy, řezy,, detaily) Zvolte vhodné měřítko zobrazení s ohledem na čitelnost náčrtu i kót Zvolte vhodnou velikost papíru

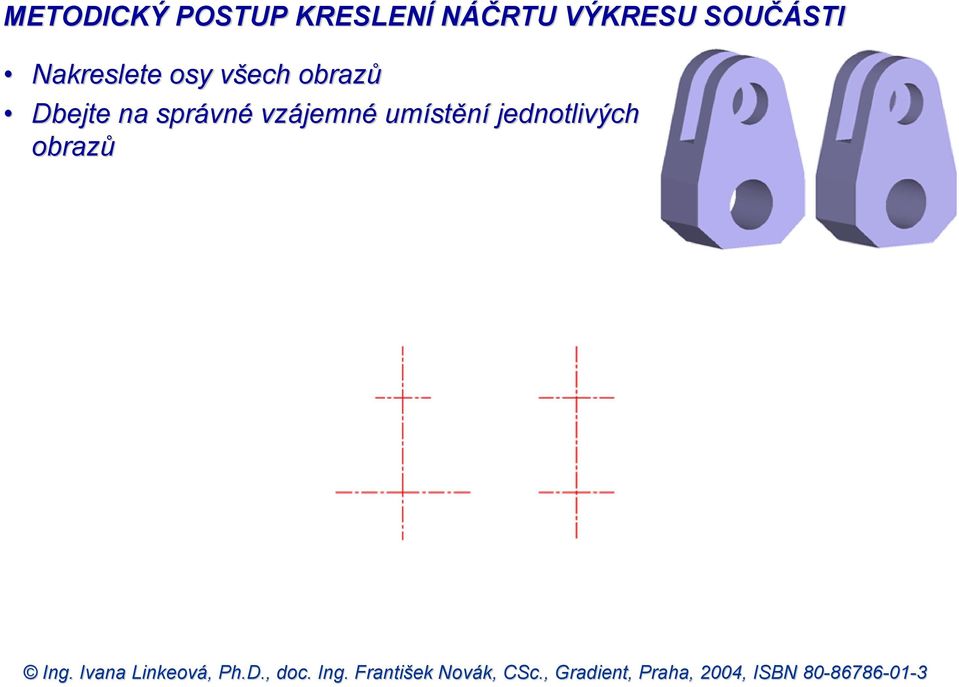

3 Nakreslete osy všech obrazů Dbejte na správné vzájemné umístění jednotlivých obrazů

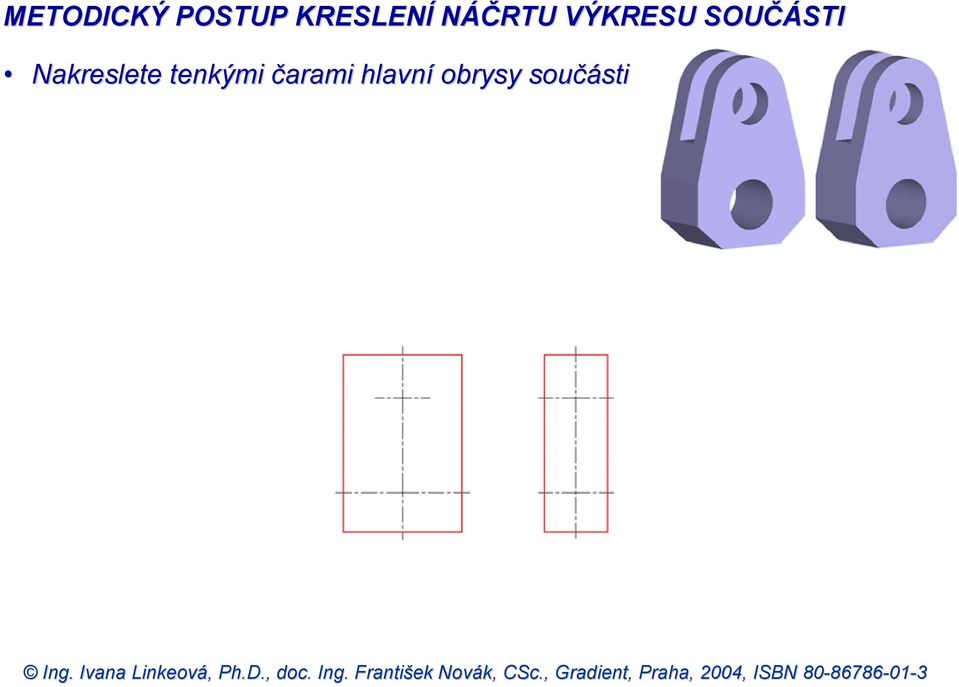

4 Nakreslete tenkými čarami hlavní obrysy součásti
5 Dokreslete tenkými čarami rovné obrysy součásti
6 Dokreslete tenkými čarami kružnice, oblouky a zaoblení

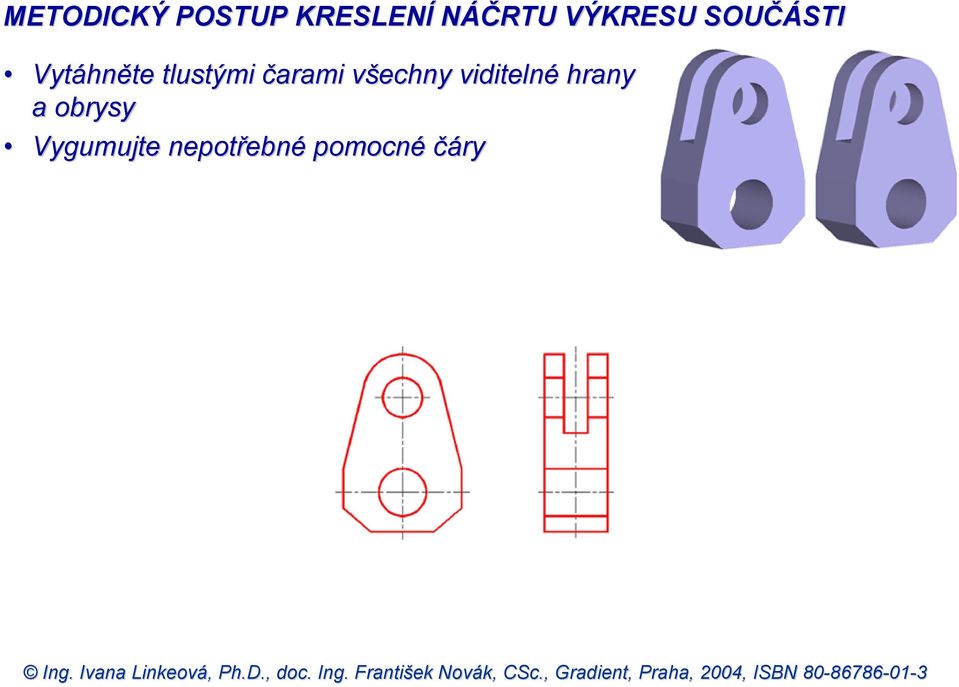

7 Vytáhněte tlustými čarami všechny viditelné hrany a obrysy Vygumujte nepotřebné pomocné čáry
8 Zakótujte součást slepými kótami Dbejte přitom na hlavní zásady kótování: zřetelnost, úplnost, přehlednost a účelnost
9 Měřte jednotlivé rozměry a zapisujte kóty Potřebné rozměry tolerujte Zaznamenejte drsnost povrchu
10 Vyšrafujte plochy řezů Zkontrolujte náčrt

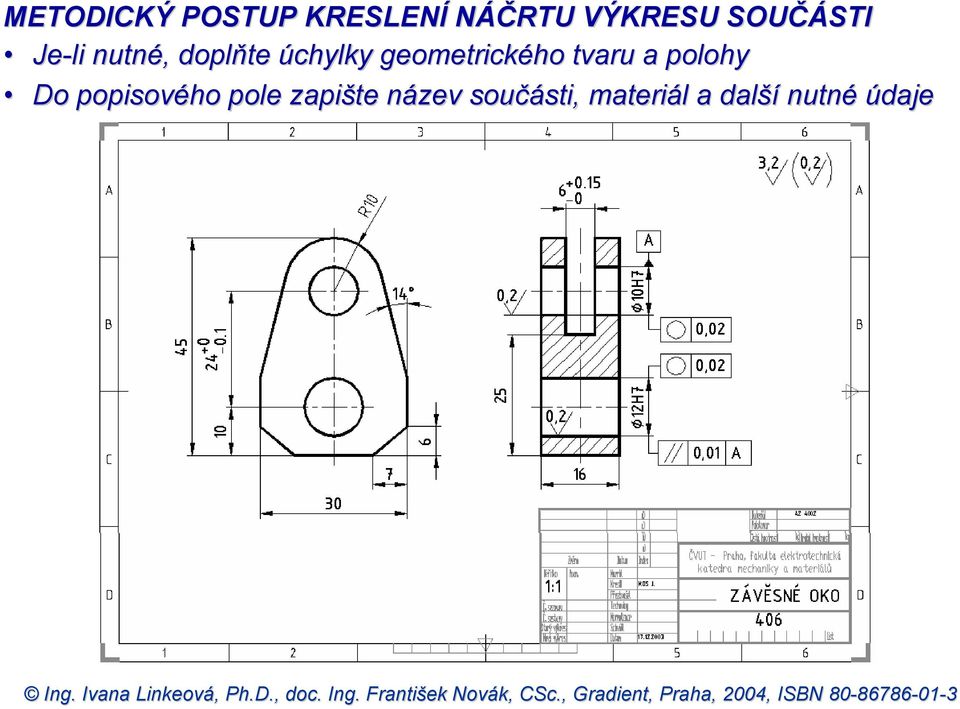

11 Je-li nutné, doplňte úchylky geometrického tvaru a polohy Do popisového pole zapište název součásti, materiál a další nutné é údaje

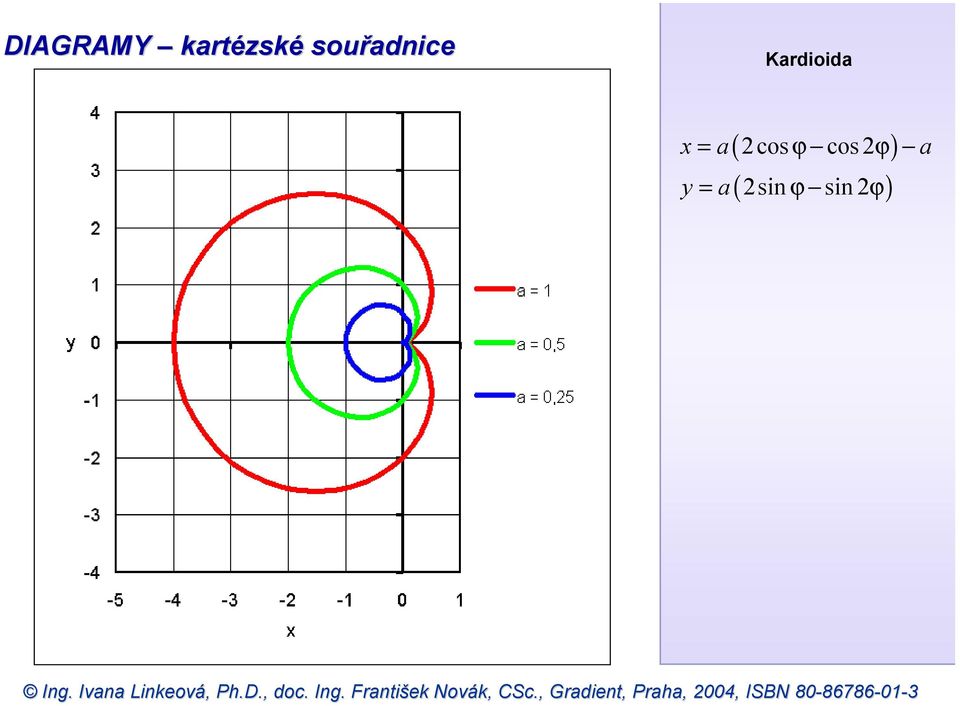

12 DIAGRAMY kartézské souřadnice Kardioida ( 2cos cos2 ) ( 2sin sin2 ) x= a ϕ ϕ a y = a ϕ ϕ

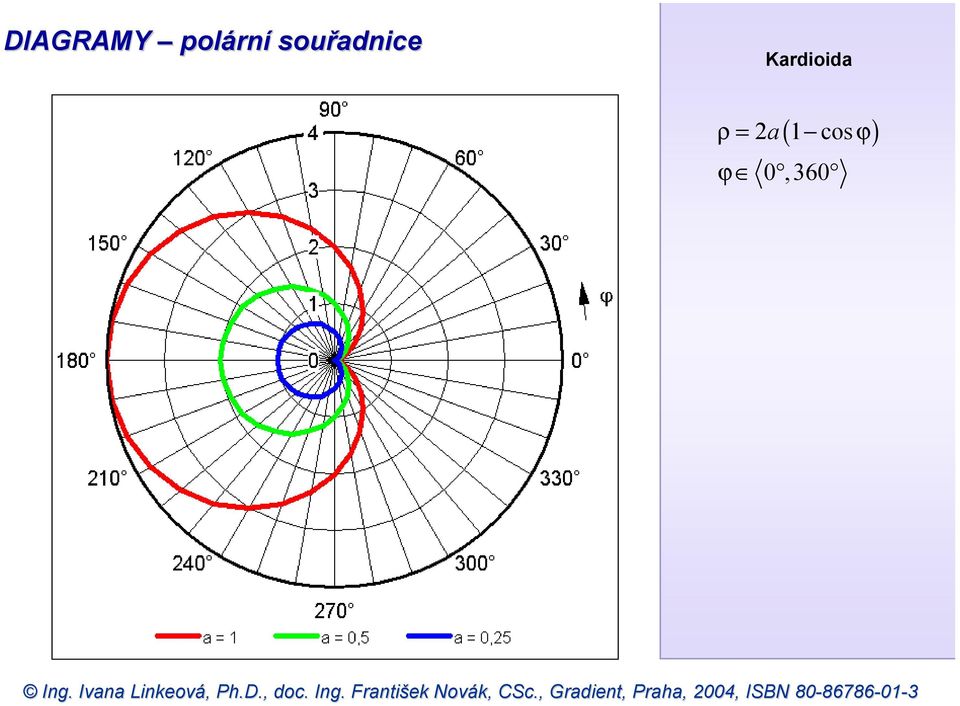

13 DIAGRAMY polární souřadnice Kardioida ( ) ρ = 2a 1 cosϕ ϕ 0,360

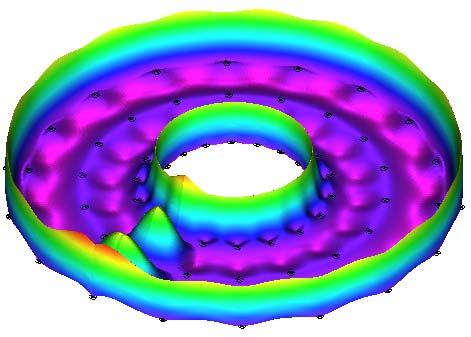

14 DIAGRAMY - prostorové Teoretická a interpolační plocha x y z ( ϕ, ϑ) = ( R + r cosϑ) cosϕ ( ϕ, ϑ) = ( R + r cosϑ) sin ϕ ( ϕ, ϑ) = r sin ϑ ( 0, 360 ); ϑ ( 0,180 ) ϕ Anuloid R = 1; r = 0,5 Odchylka interpolační plochy od teoretické Interpolované body

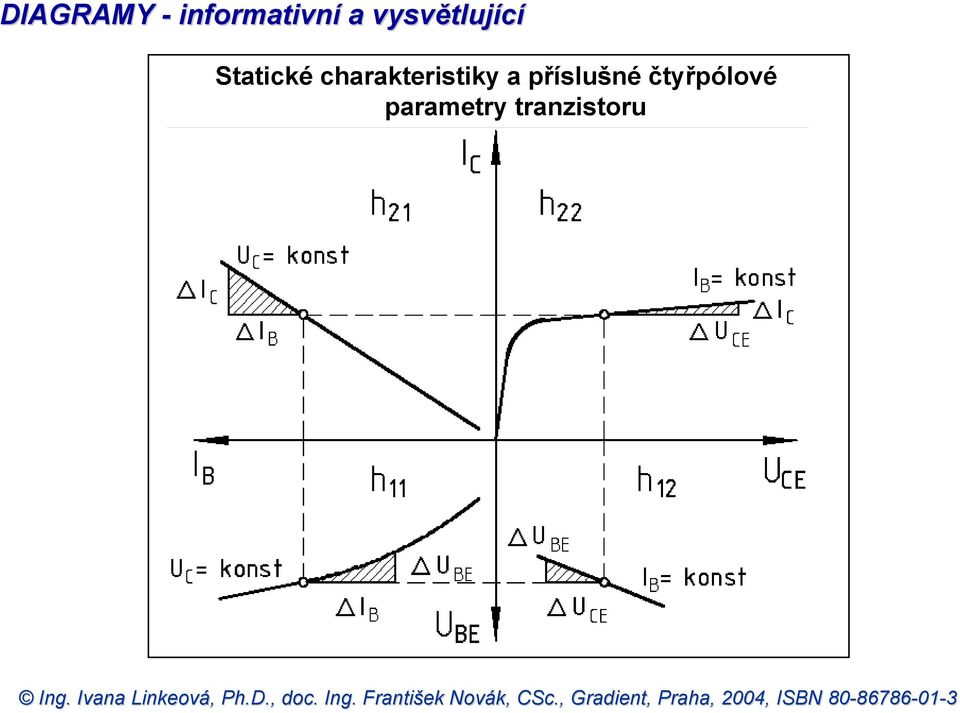

15 DIAGRAMY - informativní a vysvětlující Statické charakteristiky a příslušné čtyřpólové parametry tranzistoru

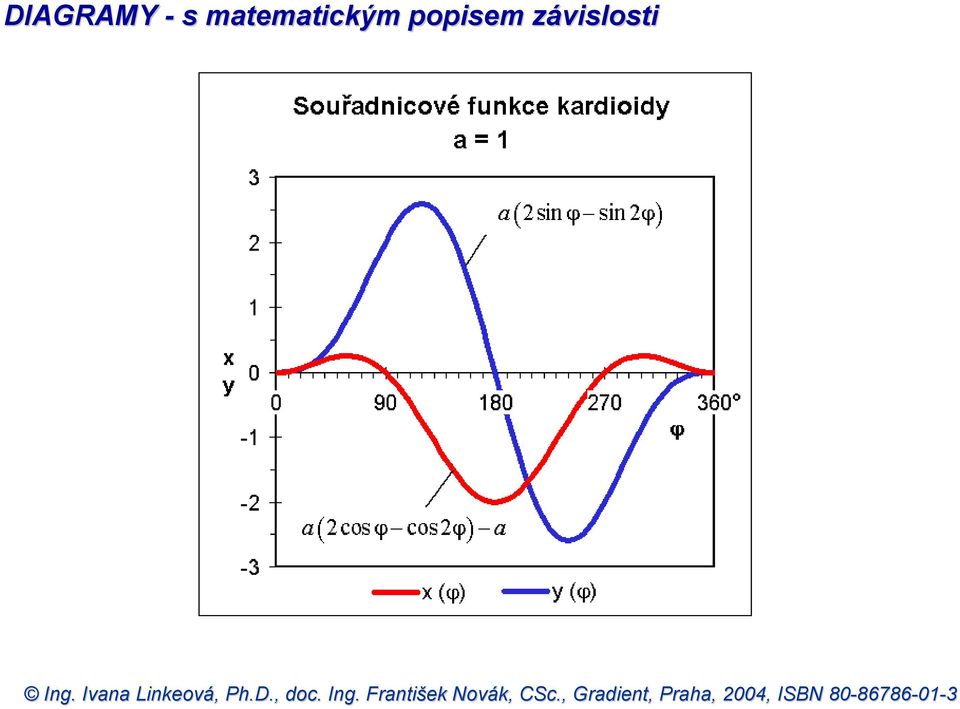

16 DIAGRAMY - s matematickým popisem závislosti
17 DIAGRAMY s vysvětlujícím obrázkem
18 DIAGRAMY s logaritmickou stupnicí

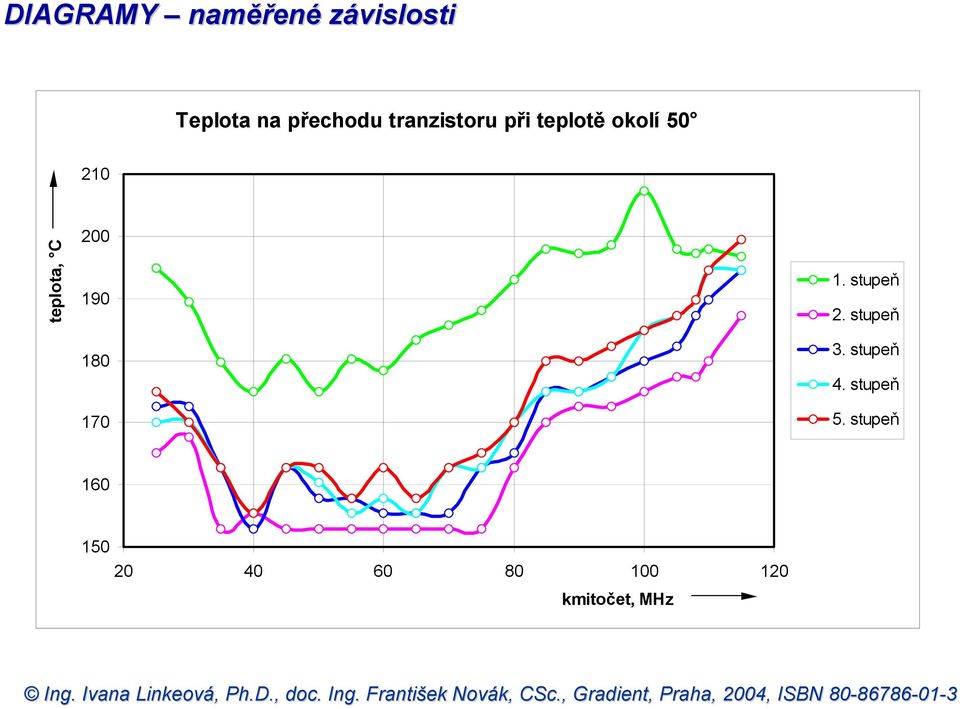

19 DIAGRAMY naměřené závislosti Teplota na přechodu tranzistoru při teplotě okolí teplota, C stupeň 2. stupeň 3. stupeň 4. stupeň 5. stupeň kmitočet, MHz
