1 AUDIO A VIDEO VSTUPNÍ SYSTÉMY 0

2

3 OBSAH PŘEDSTAVENÍ VODIČOVÉHO SYSTÉMU harakteristika 4 Přehled součástí vstupní panely 6 Přehled součástí audio a video telefony 8 VODIČOVÝ SYSTÉM KATALOG Vstupní panely 0 AXOLUTE a ÉLIANE audio a video telefony 6 Audio a video telefony ostatní 0 Příslušenství 4 Systém pro kontrolu vstupu 7 Výběrové tabulky 8 AUDIO A VIDEO SADY vodičové sady 40 Analogové sady 46 ANALOGOVÝ SYSTÉM Vstupní panely 48 Audio telefony 50 Výběrové tabulky 5 TEHNIKÉ INFORMAE Konfigurace vodičového systému 54 Schémata zapojení vodičového systému 56 Schéma zapojení analogového systému 69 Možnosti vodičových audio a video přístrojů, kabeláž 70 Rozměry 7 INDEX 8 3

4 VODIČOVÝ SYSTÉM harakteristika ŠETŘÍ ČAS A NÁKLADY vodičový systém je jednoduchý na instalaci. Díky vodičové nepolarizované sběrnici nemůže dojít k chybám při zapojení kabeláže. Instalace se tak velmi rychle zprovozní, aniž byste plýtvali časem při vyhledávání případných chyb. VYSPĚLÁ TEHNOLOGIE Systém umožňuje realizovat jak audio tak video instalaci pouze po dvou vodičích a tak usnadňuje případné klientské změny na projektech pro náročné zákazníky. Dále umožňuje využít stávající kabeláže a snadno nahradit stávající zvonky audio nebo video instalací. Video telefon SYSTÉM MŮŽE OBSAHOVAT: 3900 účastníků audio/video 5 Video telefonů pro jeden byt Audio/video vstupních panelů pro jednotlivé účastníky Nezávislých stoupaček Video vstupní panel nepolarizované vodiče 96 Video vstupních panelů 600 metrů SYSTÉM VHODNÝ PRO KAŽDOU INSTALAI 4

5 MAXIMÁLNÍ MOŽNOST VÝBĚRU vodičový systém zaručuje vysokou kvalitu obrazu i zvuku. Široká nabídka vstupních panelů umožňuje instalaci v běžných ale i náročných prostředích s požadavky na odolnost proti vandalismu nebo vniknutí vody. Základní design telefonů ale i možnost instalovat přístroje v různých designových řadách tak, aby působily jednotně s designem vypínačů a zásuvek, uspokojí každého zákazníka. FUNKE PRO BEZPEČNOST vodičový systém je dobrou volbou pro bezpečné bydlení. Pomocí video vrátného má ostraha objektu dokonalý přehled o pohybu návštěv uvnitř objektu. Bezpečnostní kamery integrované do systému naopak umožňují kontrolovat dění v okolí budovy. 5

6 VODIČOVÝ SYSTÉM Vstupní panely MODULARITA SFERA Panely řady SFERA se vyznačují vysokou modularitou díky níž mohou být instalovány v mnoha funkčních provedeních a barvách. ODOLNOST ANTIVANDAL TLAČÍTKOVÝ PANEL Antivandal tlačítkové panely jsou ideálním řešením pro místa, kde je vyžadována odolnost jak proti mechanickému poškození tak proti vniknutí vody. ANTIVANDAL PANEL S GRAFIKÝM MENU Vysoce odolné řešení pro rozsáhlé instalace v audio i video provedení. 6

7 EXKLUZIVITA AXOLUTE OUTDOOR Designový panel se skleněnou dotykovou klávesnicí pro luxusní rezidenční prostory. ŘEŠENÍ PRO RODINNÉ DOMY LINEA 000 METAL Vstupní panely zhotovené z odolné slitiny Zamak v provedení audio i video pro malé instalece o až účastnících. OPTIMALIZOVANÉ ROZMĚRY MINISFERA Panel vhodný pro umístění na sloupky a všude tam, kde je třeba brát ohled na rozměry přístroje. 7

8 VODIČOVÝ SYSTÉM Design a technologie INTEGRAE 0 MULTIMEDIÁLNÍ DOTYKOVÝ PANEL Přístroj, ze kterého můžete nejen komunikovat s návštěvou nebo kontrolovat bezpečnostní kamery, ale prostřednictvím systému My Home i ovládat kompletní elektroinstalaci (světla, žaluzie, topení...) nebo kontrolovat spotřebu el. energie, vody a plynu. Dostupný v designu AXOLUTE a ÉLIANE. ÉLIANE A AXOLUTE Tyto designy pro kompletní elektroinstalaci domu nabízejí možnost sladění interiéru s domovními audio a video telefony. Přístroje lze osadit rámečky z různých materiálů jako je plast, dřevo, kov, sklo, kámen, orian nebo porcelán a sladit je tak se zásuvkami nebo spínači. Naprosto unikátní je možnost zvolit rámeček posázený krystaly SWAROVSKI. Axolute Swarovski Objevte možnosti designů AXOLUTE a ÉLIANE na 8

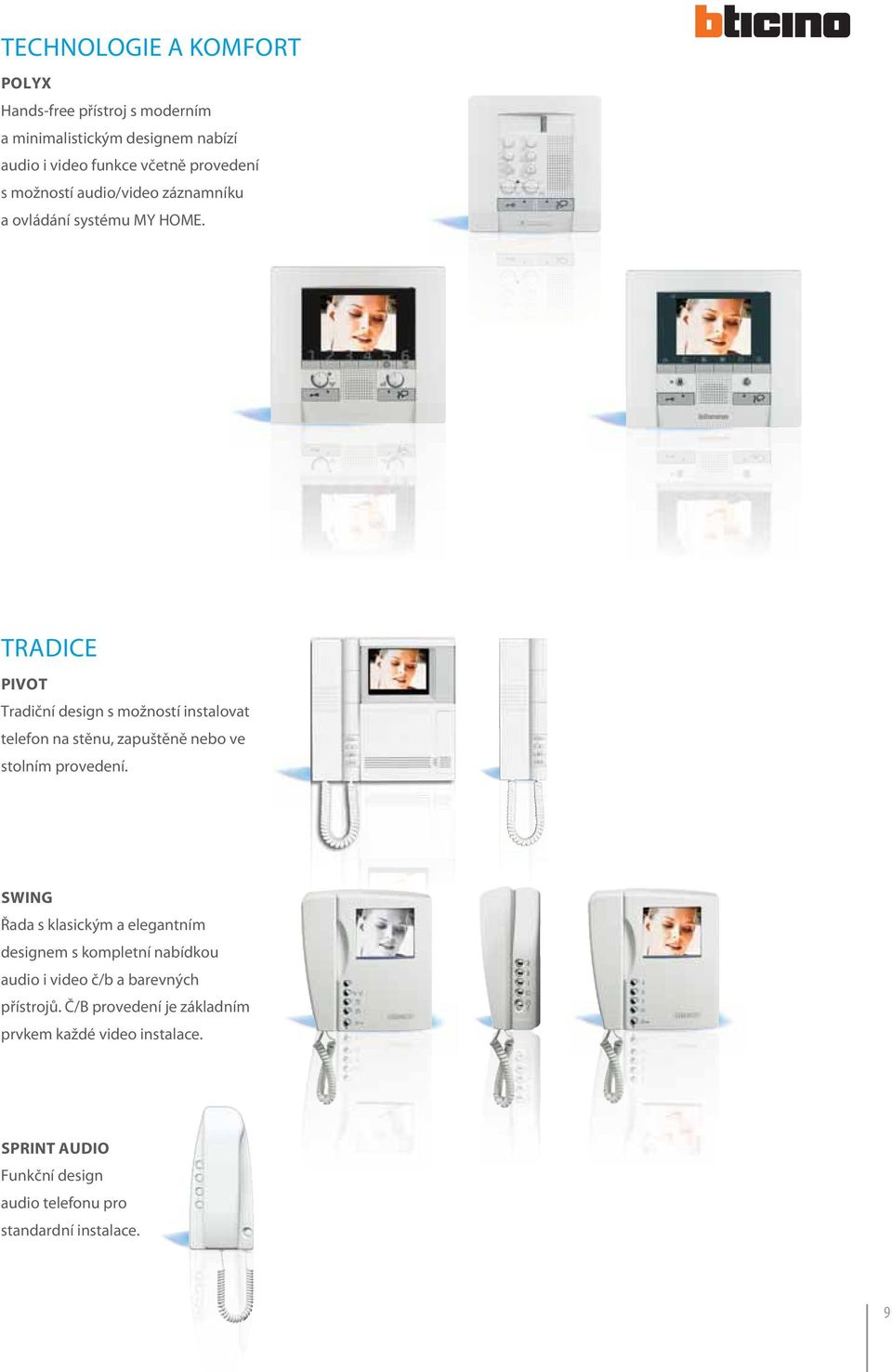

9 TEHNOLOGIE A KOMFORT POLYX Hands-free přístroj s moderním a minimalistickým designem nabízí audio i video funkce včetně provedení s možností audio/video záznamníku a ovládání systému MY HOME. TRADIE PIVOT Tradiční design s možností instalovat telefon na stěnu, zapuštěně nebo ve stolním provedení. SWING Řada s klasickým a elegantním designem s kompletní nabídkou audio i video č/b a barevných přístrojů. Č/B provedení je základním prvkem každé video instalace. SPRINT AUDIO Funkční design audio telefonu pro standardní instalace. 9

10 VODIČOVÝ SYSTÉM SFERA vstupní panely B A KRABIE PRO ZAPUŠTĚNOU MONTÁŽ + ŠASÍ Rozměry (mm) Počet modulů A B LEMOVAÍ RÁMEČKY Rozměry (mm) Počet modulů A B A STŘÍŠKY PROTI DEŠTI Rozměry (mm) 33 B Počet Počet A B modulů panelů A A KRABIE PRO POVRHOVOU MONTÁŽ SE STŘÍŠKOU PROTI DEŠTI Složení: inst. krabice + šasí + stříška proti dešti + lemovací rámeček Rozměry (mm) B B Počet Počet A B modulů panelů Složení panelu s č/b kamerou a tlačítky v sloupci SFERA další barevná provedení Bílá: nahraďte poslední číslici číslicí, např. 33 = 33 Hliník: nahraďte poslední číslici číslicí 3, např. 33 = 333

11 VODIČOVÝ SYSTÉM SFERA vstupní panely FUNKČNÍ MODULY audio jednotka audio jednotka tlačítkový modul tlačítkový modul audio/video jednotka tlačítka v sloupci 4 tlačítka ve sloupcích 4 tlačítka v sloupci 8 tlačítek ve sloupcích barevná kamera tlačítka ve sloupcích Nastavení kamery ±0 od svislé nebo vodorovné osy č/b kamera barevná kamera Nastavení kamery ±0 od svislé nebo vodorovné osy. KRYTY MODULŮ zaslepovací kryt FUNKČNÍ MODULY KRYTY MODULŮ * audio jednotka alfanumerická klávesnice numerický modul pro s grafickým displejem, pro modul 34630, volba volbu účastníka nebo kapacita 000 jmen účastníka nebo otevření otevření zámku pomocí nebo 5000 kódů zámku pomocí kódu kódu, seznam kódů (pro volbu kódů účastníků může být připojte 34640) umístěn například na modulu Nutno kombinovat s audio jednotkou 3470, nebo modul pro umístění jmenovek nebo kódů účastníků, použití např. v kombinaci s modulem zaslepovací modul * Modul musí být kombinován s audio jednotkami. Pro instalaci samotné funkce kódového zámku bez audio jednotky použijte modul a příslušný transformátor (např ) dle použitého el. zámku (nejčastěji V A). Více informací na str. 48.

12 VODIČOVÝ SYSTÉM ANTIVANDAL vstupní panely 3080 A B ANTIVANDAL TLAČÍTKOVÉ VIDEO PANELY Materiál nerezová ocel INOX, tloušťka 4 mm, krytí IP54, odolnost IK07. Jmenovky odolné proti poškrábání a ohni, podsvětlené LED. objednací číslo pro kompletní panel. dodáván s instalační krabicí pro zapuštěnou montáž do zdiva osazen barevnou kamerou a tlačítkovými moduly signalizace funkce akustická a pomocí LED (obsazeno, vyzvání...) Panel (mm) Inst. krabice (mm) Popis šířka výška tloušťka šířka výška hloubka tlačítka* tlačítek** tlačítek tlačítek tlačítek POVRHOVÁ INSTALAČNÍ KRABIE Popis 3080 pro 4tlačítkový panel obj. č pro 8tlačítkový panel obj. č pro tlačítkový panel obj. č pro 0tlačítkový panel obj. č pro 3tlačítkový panel obj. č * Lze použít pro náhradu modulového panelu SFERA ** Lze použít pro náhradu 3modulového panelu SFERA ANTIVANDAL PANELY S GRAFIKÝM DISPLEJEM Materiál nerezová ocel, tloušťka 4 mm, krytí IP54. Dodáván s instalační krabicí do zdiva. Panely je nutné osadit grafickým displejem (obj. č ) a případně č/b (obj. č. 3450) nebo barevnou (obj. č ) kamerou. Panel (mm) Inst. krabice (mm) Popis šířka výška tloušťka šířka výška hloubka audio panel audio panel (s klávesnicí obj. č ) video panel video panel (s klávesnicí obj. č ) SLOŽENÍ PANELU S GRAFIKÝM DISPLEJEM kamera 3 tlačítko volání tlačítko vyhledávání (nahoru) tlačítko vyhledávání (dolu) ocelová instalační krabice šasí audio jednotka s grafickým displejem kryt displeje čelní kryt

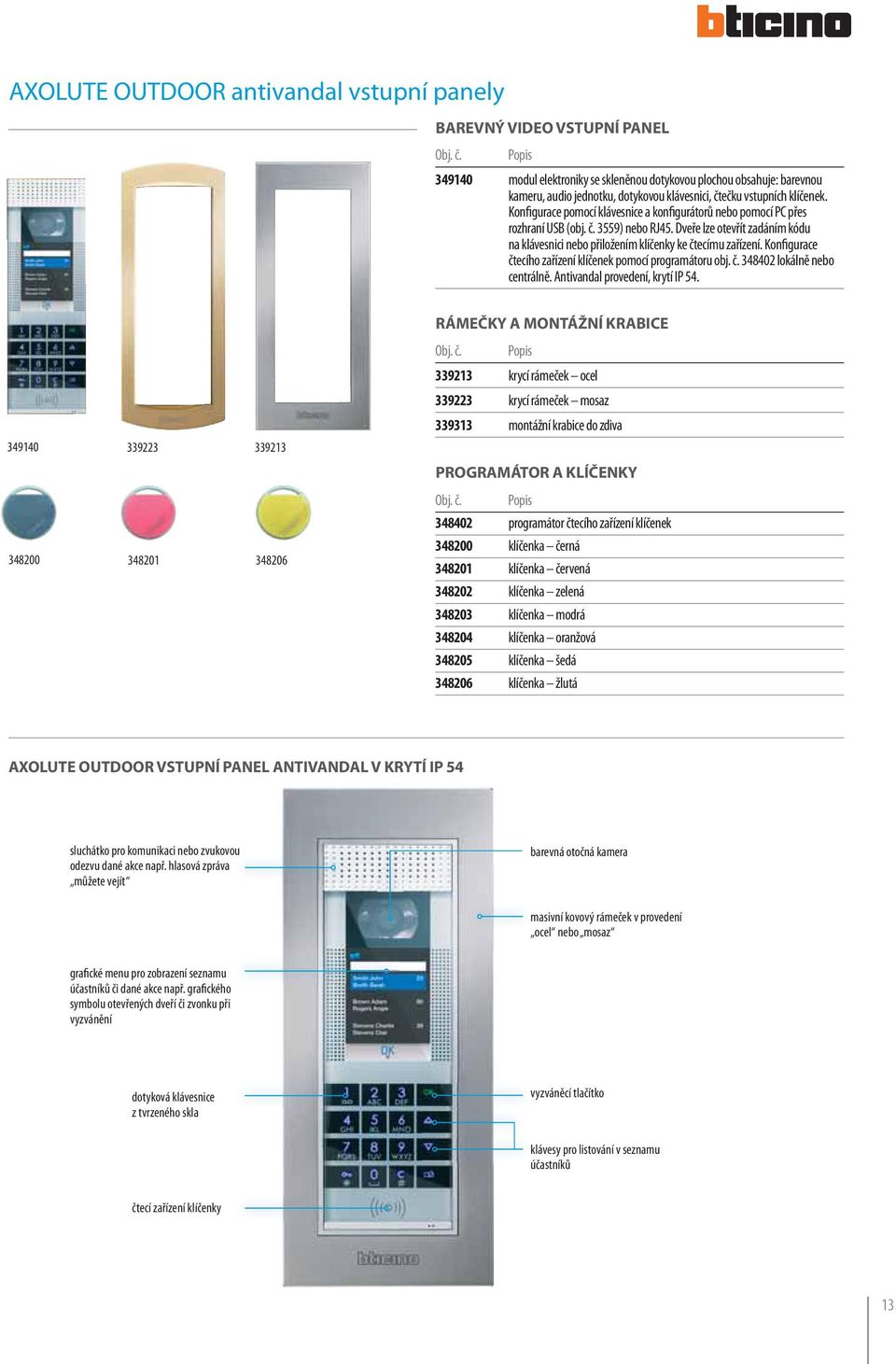

13 AXOLUTE OUTDOOR antivandal vstupní panely BAREVNÝ VIDEO VSTUPNÍ PANEL Popis modul elektroniky se skleněnou dotykovou plochou obsahuje: barevnou kameru, audio jednotku, dotykovou klávesnici, čtečku vstupních klíčenek. Konfigurace pomocí klávesnice a konfigurátorů nebo pomocí P přes rozhraní USB (obj. č. 3559) nebo RJ45. Dveře lze otevřít zadáním kódu na klávesnici nebo přiložením klíčenky ke čtecímu zařízení. Konfigurace čtecího zařízení klíčenek pomocí programátoru obj. č lokálně nebo centrálně. Antivandal provedení, krytí IP 54. RÁMEČKY A MONTÁŽNÍ KRABIE Popis 3393 krycí rámeček ocel 3393 krycí rámeček mosaz montážní krabice do zdiva PROGRAMÁTOR A KLÍČENKY Popis programátor čtecího zařízení klíčenek klíčenka černá 3480 klíčenka červená 3480 klíčenka zelená klíčenka modrá klíčenka oranžová klíčenka šedá klíčenka žlutá AXOLUTE OUTDOOR VSTUPNÍ PANEL ANTIVANDAL V KRYTÍ IP 54 sluchátko pro komunikaci nebo zvukovou odezvu dané akce např. hlasová zpráva můžete vejít barevná otočná kamera masivní kovový rámeček v provedení ocel nebo mosaz grafické menu pro zobrazení seznamu účastníků či dané akce např. grafického symbolu otevřených dveří či zvonku při vyzvánění dotyková klávesnice z tvrzeného skla vyzváněcí tlačítko klávesy pro listování v seznamu účastníků čtecí zařízení klíčenky 3

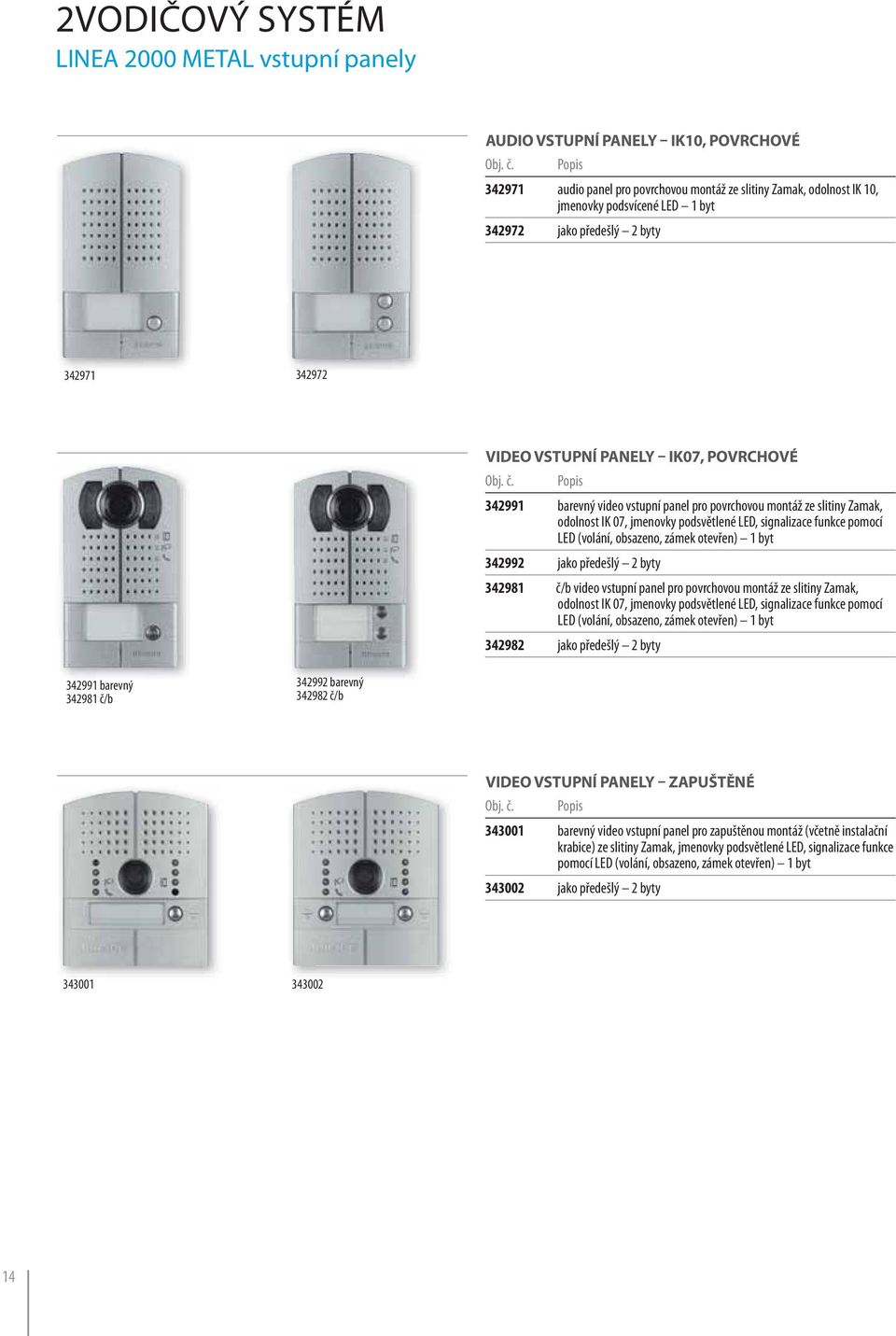

14 VODIČOVÝ SYSTÉM LINEA 000 METAL vstupní panely AUDIO VSTUPNÍ PANELY IK0, POVRHOVÉ Popis 3497 audio panel pro povrchovou montáž ze slitiny Zamak, odolnost IK 0, jmenovky podsvícené LED byt 3497 jako předešlý byty VIDEO VSTUPNÍ PANELY IK07, POVRHOVÉ Popis 3499 barevný video vstupní panel pro povrchovou montáž ze slitiny Zamak, odolnost IK 07, jmenovky podsvětlené LED, signalizace funkce pomocí LED (volání, obsazeno, zámek otevřen) byt 3499 jako předešlý byty 3498 č/b video vstupní panel pro povrchovou montáž ze slitiny Zamak, odolnost IK 07, jmenovky podsvětlené LED, signalizace funkce pomocí LED (volání, obsazeno, zámek otevřen) byt 3498 jako předešlý byty 3499 barevný 3498 č/b 3499 barevný 3498 č/b VIDEO VSTUPNÍ PANELY ZAPUŠTĚNÉ Popis barevný video vstupní panel pro zapuštěnou montáž (včetně instalační krabice) ze slitiny Zamak, jmenovky podsvětlené LED, signalizace funkce pomocí LED (volání, obsazeno, zámek otevřen) byt jako předešlý byty

15 MINISFERA vstupní panely AUDIO JEDNOTKA Popis 3470 digitální audio jednotka s 6 tlačítky, lze nastavit citlivost mikrofonu a hlasitost sluchátka, jmenovky podsvícené šesti zelenými LED diodami č/b digitální audio/video jednotka se 4 tlačítky, kameru lze nastavit v rozmezí 5 od svislé nebo vodorovné osy, lze nastavit citlivost mikrofonu a hlasitost sluchátka, jmenovky podsvícené čtyřmi zelenými LED diodami. TLAČÍTKOVÝ MODUL Popis digitální tlačítkový modul s 0 tlačítky, jmenovky podsvícené deseti zelenými LED diodami PŘÍSLUŠENSTVÍ Popis 3370 krabice pro zapuštěnou montáž krabice pro povrchovou montáž 337 lemovací rámeček hliník 337 modulové tlačítko 3373 modulové tlačítko modulová jmenovka 3375 modulová záslepka PŘÍKLAD SLOŽENÍ PANELU MINISFERA zvolte zapuštěnou nebo povrchovou montáž, audio nebo video instalaci vložte tlačítka a záslepky do vnitřní strany rámečku 3 připevněte lemovací rámeček na audio nebo audio/video jednotku krabice pro zapuštěnou montáž 3370 krabice pro povrchovou montáž 337 tlačítkový modul audio/video jednotka audio jednotka

16 VODIČOVÝ SYSTÉM AXOLUTE multimediální dotykový panel a displeje WHIE a NIGHTER HD4690 H4690 MULTIMEDIÁLNÍ DOTYKOVÝ PANEL HD4690 H4690 HS4690 Popis 0 dotykový panel pro povrchovou instalaci pracuje jako klasický hands-free video telefon, dále však obsahuje OSD menu, jehož prostřednictvím lze ovládat funkce domovní automatizace MY HOME jako jsou kontrola teploty, světla, žaluzie, světelné scénáře nebo zvukový rozvod. Lze připojit přídavný zvonek (např. s obj. č. 3494), přídavné vyzváněcí tlačítko (s obj. č ), aktivovat přídavnou zátěž, přepínat mezi jednotlivými kamerami (přehledová funkce video přístrojů) nebo zobrazit IP kamery, zobrazit spotřebu el. energie, plynu a vody, zvolit vyzváněcí melodie a hlasitosti. Obsahuje USB a SD port pro možnost prohlížení fotek nebo poslech hudby. Dodáváno včetně software. Programování pomocí P (mini USB). Nutno doplnit o designové rámečky AXOLUTE. Lze lokálně napájet přes svorky a. Vnitřní rámeček AXOLUTE White. jako předešlý. Vnitřní rámeček AXOLUTE Hliník jako předešlý. Vnitřní rámeček AXOLUTE Antracit HS4690 DESIGNOVÉ RÁMEČKY AXOLUTE Popis HA4690X hliník broušený HA4690VBB bílé sklo HA4690LTK teak HA4690VNB Nighter HA4690VSW Whice WHIE A NIGHTER VIDEO DISPLEJ HANDS-FREE Popis 3493 video displej, materiál tvrzené sklo, s barevnou 5,6 obrazovkou pracuje jako klasický hands-free video telefon, dále však obsahuje OSD (On Screen Display) menu, jehož prostřednictvím lze ovládat funkce systému domovní automatizace MY HOME jako jsou kontrola teploty, scénáře, světla, žaluzie nebo zvukový rozvod. V rámci zvukového rozvodu lze přístroj využít jako zesilovač s reproduktory pro poslech hudby (MP3 atd.). Obsahuje indikátor stavu zámku, obsazení, funkce pager, iterkom, a profesionální studio. Lze připojit přídavný zvonek (např. s obj. č. 3494), přídavné vyzváněcí tlačítko (s obj. č ), aktivovat přídavnou zátěž nebo přepínat mezi jednotlivými kamerami (přehledová funkce video přístrojů). Dodáváno včetně softwaru. Povrchová montáž. Různé vyzváněcí melodie a regulace hlasitosti. Programování prostřednictvím OSD menu nebo P (mini USB). Lze lokálně napájet přes svorky a. Design Whice jako předešlé, design Nighter Možnosti přístrojů viz. strana 70. Konfigurace a schémata zapojení viz. strana 54. 6

17 AXOLUTE video displej AXOLUTE VIDEO DISPLEJ HANDS-FREE Popis video displej s barevnou,5 obrazovkou pracuje jako klasický hands-free video telefon, dále však obsahuje OSD (On Screen Display) menu, jehož prostřednictvím lze ovládat funkce systému domovní automatizace MY HOME jako jsou kontrola teploty, scénáře a zvukový rozvod. Obsahuje indikátor stavu zámku, obsazení, funkce pager, interkom a profesionální studio. Lze připojit přídavný zvonek (např. s obj. č. 3494), přídavné vyzváněcí tlačítko (s obj. č ), aktivovat přídavnou zátěž nebo přepínat mezi jednotlivými kamerami (přehledová funkce video přístrojů). Dodáváno včetně softwaru. Zapuštěná montáž (zdivo krabice 506E, sádrokarton krabice PB56). Různé vyzváněcí melodie a regulace hlasitosti. Programování prostřednictvím OSD menu nebo P (mini USB). Design hliník. Nutno doplnit o rámečky Axolute. Lze lokálně napájet přes svorky a.. AXOLUTE White jako předešlé AXOLUTE Hliník 3493 jako předešlé AXOLUTE Antracit Možnosti přístrojů viz. strana 70. Konfigurace a schémata zapojení viz. strana STOLNÍ DRŽÁK PRO AXOLUTE VIDEO DISPLEJ Popis stolní držák pro video displeje AXOLUTE ZÁSUVKY PRO TELEFONY Popis kontaktů AXOLUTE White kontaktů AXOLUTE Hliník kontaktů AXOLUTE Antracit 7

18 VODIČOVÝ SYSTÉM AXOLUTE ETÉRIS video displej AXOLUTE ETÉRIS VIDEO DISPLEJ HANDS-FREE Popis video displej s barevnou,5 obrazovkou pracuje jako klasický hands-free video telefon, dále však obsahuje OSD (On Screen Display) menu, jehož prostřednictvím lze ovládat funkce systému domovní automatizace MY HOME jako jsou kontrola teploty, scénáře, alarmy a zvukový rozvod. Obsahuje indikátor stavu zámku, obsazení, funkce pager, interkom a profesionální studio. Lze připojit přídavný zvonek (např. s obj. č. 3494), přídavné vyzváněcí tlačítko (s obj. č ), aktivovat přídavnou zátěž nebo přepínat mezi jednotlivými kamerami (přehledová funkce video přístrojů). Dodáváno včetně softwaru. Zapuštěná montáž (zdivo krabice 58W, sádrokarton krabice PB58W). Různé vyzváněcí melodie a regulace hlasitosti. Programování prostřednictvím OSD menu nebo P (mini USB). Nutno doplnit o rámečky Axolute ETÉRIS. Lze lokálně napájet přes svorky a kryt White 3494 kryt Hliník 3494 kryt Antracit Možnosti přístrojů viz. strana 70. Konfigurace a schémata zapojení viz str. 54. AXOLUTE ETÉRIS SLOŽENÍ PŘÍSTROJE Instalační krabice zdivo Designový rámeček Kryt HW486H 58W (8.5x8.5x58 mm) Přístroj obj. č HW486HS PB58W (6.5x6.5x58 mm) 3494 Instalační krabice suché příčky HW486HD 8

19 ÉLIANE multimediální dotykový panel 6785 rámeček Grafitové sklo a vnitřní rámeček Titan MULTIMEDIÁLNÍ DOTYKOVÝ PANEL Popis dotykový panel pro povrchovou instalaci pracuje jako klasický hands-free video telefon, dále však obsahuje OSD menu, jehož prostřednictvím lze ovládat funkce domovní automatizace MY HOME jako jsou kontrola teploty, světla, žaluzie, světelné scénáře nebo zvukový rozvod. Lze připojit přídavný zvonek (např. s obj. č. 3494), přídavné vyzváněcí tlačítko (s obj. č ), aktivovat přídavnou zátěž, přepínat mezi jednotlivými kamerami (přehledová funkce video přístrojů) nebo zobrazit IP kamery, zobrazit spotřebu el. energie, plynu a vody, zvolit vyzváněcí melodie a hlasitosti. Obsahuje USB a SD port pro možnost prohlížení fotek nebo poslechu hudby. Dodáváno včetně software. Programování pomocí P (mini USB). Nutno doplnit o designové rámečky ÉLIANE. Lze lokálně napájet přes svorky a. Vnitřní rámeček Titan. DESIGNOVÉ RÁMEČKY ÉLIANE PRO MULTIMEDIÁLNÍ DOTYKOVÝ PANEL Popis 6939 kaolínové sklo titanové sklo grafitové sklo rámeček Nikl a kryt Titan ÉLIANE VIDEO DISPLEJ S AUDIO A VIDEO ZÁZNAMNÍKEM HANDS-FREE Popis video displej s 3,5 barevnou obrazovkou a funcí záznamníku (audio i video zprávy) pracuje jako klasický hands-free video telefon, dále však obsahuje OSD menu jehož prostřednictvím lze ovládat funkce domovní automatizace MY HOME jako jsou kontrola teploty, scénáře,, světla, žaluzie a zvukový rozvod. Obsahuje indikátor stavu zámku, funkci interkom, pager a profesionální studio. Lze připojit přídavný zvonek (s obj. č ), přídavné vyzváněcí tlačítko (s obj. č ), aktivovat přídavnou zátěž nebo přepínat mezi jednotlivými kamerami (přehledová funkce video přístrojů). Programování pomocí OSD menu nebo P (konektor mini USB). Přístroj se dodává s montážní deskou a instaluje se do zapuštěné inst. krabice obj. č Nutno doplnit o kryt (Titan nebo Bílá) a designový rámeček ÉLIANE. ÉLIANE AUDIO TELEFON HANDS-FREE Popis audio hands-free telefon s tlačítky pro aktivaci el. zámku, iterkom a spínání přídavné zátěže (garážová vrata, osvětlení schodiště). Regulace hlasitosti vyzvánění i komunikace. Lze připojit přídavný zvonek (např. s obj. č. 3494), přídavné vyzváněcí tlačítko (s obj. č ). Montáž do instalačních krabic hloubky 50 mm (doporučeno) obj. č. 805 (suché příčky) nebo x 805 (zdivo) pomocí montážní desky obj. č Nutno osadit krytem (Titan nebo Bílá) a designovým rámečkem ÉLIANE 4/5 modulů (více designů v technickém katalogu ÉLIANE nebo na zasuvky.cz) rámeček hampagne a kryt Titan Možnosti přístrojů viz. strana 70. Konfigurace a schémata zapojení viz. strana 54. 9

20 VODIČOVÝ SYSTÉM POLYX audio a video telefony AUDIO A VIDEO TELEFONY POLYX Pomocí tlačítek na přístrojích POLYX lze aktivovat dveřní zámek, přídavnou zátěž (relé obj. č ), realizovat funkci interkom, funkci profesionální studio (elektrický zámek se aktivuje ihned po stisknutí tlačítka na vstupním panelu, vhodné např. pro lékaře s ordinací v soukromém bytě), lze připojit přídavný zvonek, přídavné vyzváněcí tlačítko nebo přepínat mezi jednotlivými kamerami (přehledová funkce video přístrojů). Povrchová montáž. Hlasitost vyzvánění lze nastavit ve třech úrovních. Různé vyzváněcí tóny. Video telefony lze lokálně napájet přes svorky a POLYX AUDIO TELEFON HANDS-FREE Popis audio telefon barva bílá POLYX VIDEO TELEFON HANDS-FREE Popis 3449 video telefon s 3,5 barevnou obrazovkou barva bílá 3449 POLYX VIDEO DISPLEJ S AUDIO A VIDEO ZÁZNAMNÍKEM HANDS-FREE Popis video displej s 3,5 barevnou obrazovkou a funcí záznamníku (audio i video zprávy) pracuje jako klasický hands-free video telefon, dále však obsahuje OSD menu jehož prostřednictvím lze ovládat funkce domovní automatizace MY HOME jako jsou kontrola teploty, scénáře, světla, žaluzie a zvukový rozvod. Obsahuje indikátor stavu zámku, funkci interkom, pager a profesionální studio. Lze připojit přídavný zvonek (s obj. č ), přídavné vyzváněcí tlačítko (s obj. č ), aktivovat přídavnou zátěž nebo přepínat mezi jednotlivými kamerami (přehledová funkce video přístrojů). Programování pomocí OSD menu nebo P (konektor mini USB). Možnosti přístrojů viz. strana 70. Konfigurace a schémata zapojení viz. strana 54. 0

21 SWING audio a video telefony AUDIO A VIDEO TELEFONY SWING Pomocí tlačítek na audio/video telefonech SWING lze aktivovat dveřní zámek, přídavnou zátěž (relé obj. č a 34660), realizovat funkci interkom, funkci profesionální studio (elektrický zámek se aktivuje ihned po stisknutí tlačítka na vstupním panelu, vhodné např. pro lékaře s ordinací v soukromém bytě), lze připojit přídavný zvonek, přídavné vyzváněcí tlačítko nebo přepínat mezi jednotlivými kamerami (přehledová funkce video telefonu). Povrchová montáž. Hlasitost vyzvánění plynule regulovat. Různé vyzváněcí tóny. Video telefony lze lokálně napájet přes svorky a SWING AUDIO TELEFON Popis audio telefon barva bílá SWING VIDEO TELEFONY Popis č/b video telefon základní, obrazovka 4 barva bílá č/b video telefon, obrazovka 4 barva bílá barevný video telefon, obrazovka 4 barva bílá Možnosti přístrojů viz. strana 70. Konfigurace a schémata zapojení viz. strana č/b základní barevný č/b

22 VODIČOVÝ SYSTÉM PIVOT audio a video telefony AUDIO A VIDEO TELEFONY PIVOT Pomocí tlačítek na audio/video telefonech PIVOT lze aktivovat dveřní zámek, přídavnou zátěž (relé obj. č ), realizovat funkci interkom (blok tlačítek obj. č. 3468), lze připojit přídavný zvonek, přídavné vyzváněcí tlačítko nebo přepínat mezi jednotlivými kamerami (přehledová funkce video telefonu). Lze je montovat na povrch nebo zapuštěně. Hlasitost vyzvánění lze nastavit ve třech úrovních. Různé vyzváněcí tóny. Video i audio telefony lze lokálně napájet přes svorky a barevný 3440 č/b PIVOT AUDIO TELEFON Popis audio telefon barva bílá 3440 č/b video telefon, obrazovka 4 barva bílá 344 barevný video telefon, obrazovka 4 barva bílá PŘÍSLUŠENSTVÍ PRO AUDIO/VIDEO TELEFONY PIVOT 3468 Popis 337 stolní držák video telefonu PIVOT barva bílá 3370 stolní držák audio telefonu PIVOT barva bílá 3468 blok 4 tlačítek pro interkom barva bílá kabel m pro připojení telefonu PIVOT do 8-pólové zásuvky Možnosti přístrojů viz. strana 70. Konfigurace a schémata zapojení viz. strana

23 SPRINT audio telefony SPRINT AUDIO TELEFONY Popis 3440 audio telefon barva bílá 344 audio telefon, možnost přídavného vyzváněcího tlačítka barva bílá Možnosti přístrojů viz. strana 70. Konfigurace a schémata zapojení viz. strana Video vrátný BAREVNÝ VIDEO VRÁTNÝ Popis palcový barevný displej, možnost volání jednotlivých účastníků, nebo ovládání dveřního zámku, světel pomocí klávesnice nebo ikon v OSD menu na obrazovce. Přepínání systému do nočního nebo denního režimu. Vestavěný držák na stůl. Programování pomocí P (mini USB konektor). Připojení do systému standardně vodiči, připojte přídavný zdroj obj. č

24 VODIČOVÝ SYSTÉM Příslušenství NAPÁJEÍ ZDROJE Popis napájecí zdroj pro A/V systém; 00 ma. 8 DIN přídavný napájecí zdroj pro lokální napájení přístrojů (vstupních panelů, video telefonů) přes svorky a ; 600 ma. DIN F VIDEO UZEL A ADAPTÉR Popis F44 video uzel pro připojení 4 video panelů nebo bezpečnostních kamer a 4 stoupajících vedení. 6 DIN video adaptér pro připojení video panelů a stoupajícího vedení nebo video panelu a stoupajících vedení. DIN kompaktní video adaptér + zdroj; 600 ma. DIN PŘÍDAVNÁ RELÉ Popis relé pro spínání nestandardních el. zámků a přídavných zátěží (osvětlení, garážová vrata...). 4 DIN relé pro spínání nestandardních el. zámků a přídavných zátěží (osvětlení, garážová vrata...). DIN relé pro spínání nestandardních el. zámků a přídavných zátěží (osvětlení, garážová vrata...), signalizace otevření dveří pomocí kontaktu (s přístroji SWING, POLYX a displeji). 4 DIN. Konfigurace a schémata zapojení viz. strana PŘÍSLUŠENSTVÍ PRO KABELÁŽ A EXT. PŘÍSTROJE Popis video distributor, 4 výstupy. Rozměr 4 x 4 cm rozhraní pro připojení klasického nepodsvětleného tlačítka pro přídavné vyzvánění např. z poza dveří bytu. Nutné pouze pro telefony obj. č , 3440, video displeje a 0 dotykové panely. Viz. tabulka na str. 70. Rozměr 4 x 4 cm konvertor převádějící signál bezpečnostních kamer jiných výrobců (s výstupním signálem Vpp) do vodičového systému. Do 50 ma/ V D lze tyto kamery ze systému i napájet. Rozměr 4 x 4 cm rozhraní pro připojení k modulu a USB kabel (konektor mini USB) izolátor vodičového systému a TV okruhu, například výstupu video rekordéru ROZHRANÍ Popis rozhraní pro oddělení bytu a soukromých kamer od zbytku vodičové instalace. 4 DIN expanzní modul pro rozšíření instalace: zvýšení max. vzdálenosti mezi panelem a video telefonem (až 600 m). zvyšuje maximální počet telefonů v instalaci (až 3900). 4 DIN. 4

25 Příslušenství UNIVERZÁLNÍ AUDIO JEDNOTKA Popis univerzální audio jednotka pro 8 klasických nepodsvětlených tlačítek. Slouží pro umístění do nestandardních panelů, jako jsou poštovní schránky, vrata atd. Lze ji rozšířit o tlačítkový modul obj. č a takto vytvořený panel může mít až 56 tlačítek. Pomocí konvertoru video signálu obj. č lze připojit externí video kameru univerzální tlačítkový modul pro 8 klasických nepodsvětlených tlačítek. Slouží pro rozšíření systému s audio jednotkou obj. č INSTALAČNÍ PŘÍSLUŠENSTVÍ Popis video zesilovač pro systém kde je použit nekroucený vodič konektor pro panely SFERA pro propojení mezi 6 a 7 tlačítkovým modulem kabel pro propojení více vstupních panelů u jednoho vchodu. Délka 470 mm. BT3499 odpor pro zakončení sběrnice. Audio a video telefony (vyjma telefonů SPRINT) mají tento odpor integrovaný. Rozměry x cm. BT3499 VODIČOVÝ KABEL Popis vodičový kroucený kabel, vodotěsný, lze ukládat do trubek i pod omítku, odpovídá standardu EI 0-3 a EI 0-4, cívka 00 m. Při použití tohoto kabelu výrobce garantuje funkčnost instalace při maximálním počtu telefonů a maximální délce instalace (600 m vzdálenost mezi video panelem a posledním video telefonem) elektrický zámek V A KONFIGURÁTORY (BALENÍ 0 KUSŮ) Popis 350/0 konfigurátor 0 350/ konfigurátor 350/ konfigurátor 350/3 konfigurátor 3 350/4 konfigurátor 4 350/5 konfigurátor 5 350/6 konfigurátor 6 350/7 konfigurátor 7 350/8 konfigurátor 8 350/9 konfigurátor 9 350K SADA KONFIGURÁTORŮ 350K Popis obsahuje: 0 kusů od každého konfigurátoru 0 až 9 vyjímatelné konektory s 8 svorkami vyjímatelné konektory se svorkami nástroj pro umístění konfigurátorů plastový šroubovák 5

26 VODIČOVÝ SYSTÉM Příslušenství MELODIKÉ ZVONKY Popis 3494 melodický zvonek pro rozšíření volání do dalších místností u přístrojů, které neobsahují svorky a 5, konfigurace stejná jako u telefonního přístroje, připojení přímo na sběrnici. Nutno doplnit o designový rámeček a montážní desku AXOLUTE Hliník jako předešlé AXOLUTE Antracit PŘÍDAVNÝ ZVONEK Popis přídavný zvonek pro rozšíření volání do další místnosti, připojení přímo na svorky a 5 audio nebo video přístroje AXOLUTE A ÉLIANE DESIGNOVÉ KAMERY Popis barevná vodičová kamera pro montáž do zapuštěné instalační krabice, pevný objektiv 3,7 mm, /3 D, rozlišení 380 řádků horizonzálně, mikrofon. Nutno doplmit o designový rámeček a montážní desku AXOLUTE White 3966 jako předešlé AXOLUTE Hliník 3966 jako předešlé AXOLUTE Antracit jako předešlé, design éliane. Nutno doplnit o montážní desku, kryt (titan/bílá) a designový rámeček rámeček Nikl a kryt Titan VENKOVNÍ KAMERY Popis barevná vodičová externí kamera, krytí IP65, objektiv 6 mm, /3, rozlišení 330 řádků horizontálně. Dodáváno s krytem a držákem

27 SYSTÉM PRO KONTROLU VSTUPU Čtecí moduly elektronických karet a příslušenství BTAREM58-EM BTAREM56E-EM ČTEÍ MODULY ELEKTRONIKÝH KARET Popis Parametry systému počet uživatelů na čtecí modul: 748 frekvence: 5 khz počet modulů na linku: 3 počet linek: neomezený počet časových plánů: 64 komunikační protokol: RS485 alternativní komunikační protokol: Wiegand výstup: NO/N relé pro zámek a NO/N relé pro poplach možnost doplnit archiv událostí BTAREM58-EM čtecí modul pro panely SFERA, doplnit o kryt obj. č. 330 BTAREM56E-EM čtecí modul pro různé designy (Valena, éliane, Living, Light, Light-Tech, Axolute) dodáván s krabicí KU68. Doplnit o záslepku příslušného designu. BTAREM63-EM čtecí modul v krytí IP54. Povrchová montáž. BT-ARRF-TF rádiový modul pro ovládání klíčenkou obj. č. BT-TX-KEY BTAREM63-EM BT-ARRF-TF BTKEY-EMRO00 BTARD-EMRO00 PŘÍSLUŠENSTVÍ Popis BTARD-EMRO00 elektronická karta 5 khz BTKEY-EMRO00 elektronická klíčenka 5 khz BT-TX-KEY rádiová klíčenka 433 MHz 4795 napájecí zdroj V D;,5 A; 5 DIN (pro zálohovaný zdroj kontaktujte Legrand) BTAPSLAN rozhraní ETHERNET, osazeno adaptérem pro montáž na DIN. DIN. BTREP485 opakovač linky RS485, osazeno adaptérem pro montáž na DIN. DIN. BT-TX-KEY 7

28 VODIČOVÝ SYSTÉM Audio systém panely SFERA, tlačítka v jednom sloupci VSTUPNÍ PANEL KRABIE + ŠASÍ LEMOVAÍ RÁMEČKY FUNKČNÍ MODULY A PŘÍSLUŠENSTVÍ KRYTY MODULŮ počet bytů POZOR * Počty konfigurátorů jsou pro přesnost uvedeny v jednotkách kusů. Objednací číslo však odpovídá balení, které obsahuje 0 ks jednotlivých konfigurátorů! PŘÍKLAD: Pro systém s 3 účastníky potřebujeme mimo jiné 4 ks jednotlivých konfigurátorů č.. Je tedy nutné objednat x obj. č. 350/ a obdržíte tak 0 ks jednotlivých konfigurátorů č. (x 0 ks v balení). ** Telefon 3440 nelze v jedné instalaci kombinovat s video telefony. Je určen pouze pro audio instalaci. 8

29 NAPÁJEÍ ZDROJ AUDIO TELEFONY POLYX PIVOT SWING SPRINT SPRINT KONFIGURÁTORY * * * * * * * * * ** 350/ 350/ 350/3 350/4 350/5 350/6 350/7 350/8 350/

30 VODIČOVÝ SYSTÉM Audio systém panely SFERA, tlačítka ve dvou sloupcích VSTUPNÍ PANEL KRABIE + ŠASÍ LEMOVAÍ RÁMEČKY FUNKČNÍ MODULY A PŘÍSLUŠENSTVÍ KRYTY MODULŮ počet bytů POZOR * Počty konfigurátorů jsou pro přesnost uvedeny v jednotkách kusů. Objednací číslo však odpovídá balení, které obsahuje 0 ks jednotlivých konfigurátorů! PŘÍKLAD: Pro systém s 3 účastníky potřebujeme mimo jiné 4 ks jednotlivých konfigurátorů č.. Je tedy nutné objednat x obj. č. 350/ a obdržíte tak 0 ks jednotlivých konfigurátorů č. (x 0 ks v balení). ** Telefon 3440 nelze v jedné instalaci kombinovat s video telefony. Je určen pouze pro audio instalaci. 30

31 NAPÁJEÍ ZDROJ AUDIO TELEFONY POLYX PIVOT SWING SPRINT SPRINT KONFIGURÁTORY * * * * * * * * * ** 350/ 350/ 350/3 350/4 350/5 350/6 350/7 350/8 350/

32 VODIČOVÝ SYSTÉM Barevný video systém panely SFERA, tlačítka v jednom sloupci VSTUPNÍ PANEL KRABIE + ŠASÍ LEMOVAÍ RÁMEČKY FUNKČNÍ MODULY A PŘÍSLUŠENSTVÍ KRYTY MODULŮ No. of calls POZOR * Počty konfigurátorů jsou pro přesnost uvedeny v jednotkách kusů. Objednací číslo však odpovídá balení, které obsahuje 0 ks jednotlivých konfigurátorů! PŘÍKLAD: Pro systém s 3 účastníky potřebujeme mimo jiné 4 ks jednotlivých konfigurátorů č.. Je tedy nutné objednat x obj. č. 350/ a obdržíte tak 0 ks jednotlivých konfigurátorů č. (x 0 ks v balení). Audio telefon 3440 nelze v jedné instalaci kombinovat s video telefony. Je určen pouze pro audio instalaci. Pro hvězdicové zapojení použijte jeden video distributor na každé čtyři telefony.

33 NAPÁJEÍ ZDROJ + VIDEO ADAPTÉR VIDEOTELEFONY POLYX PIVOT SWING KONFIGURÁTORY * * * * * * * * * / 350/ 350/3 350/4 350/5 350/6 350/7 350/8 350/

34 VODIČOVÝ SYSTÉM Barevný video systém panely SFERA, tlačítka ve dvou sloupcích VSTUPNÍ PANEL KRABIE + ŠASÍ LEMOVAÍ RÁMEČKY FUNKČNÍ MODULY A PŘÍSLUŠENSTVÍ KRYTY MODULŮ No. of calls POZOR * Počty konfigurátorů jsou pro přesnost uvedeny v jednotkách kusů. Objednací číslo však odpovídá balení, které obsahuje 0 ks jednotlivých konfigurátorů! PŘÍKLAD: Pro systém s 3 účastníky potřebujeme mimo jiné 4 ks jednotlivých konfigurátorů č.. Je tedy nutné objednat x obj. č. 350/ a obdržíte tak 0 ks jednotlivých konfigurátorů č. (x 0 ks v balení). Audio telefon 3440 nelze v jedné instalaci kombinovat s video telefony. Je určen pouze pro audio instalaci. Pro hvězdicové zapojení použijte jeden video distributor na každé čtyři telefony.

35 NAPÁJEÍ ZDROJ + VIDEO ADAPTÉR VIDEOTELEFONY POLYX PIVOT SWING KONFIGURÁTORY * * * * * * * * * / 350/ 350/3 350/4 350/5 350/6 350/7 350/8 350/

36 VODIČOVÝ SYSTÉM Č/B video systém panely SFERA, tlačítka v jednom sloupci VSTUPNÍ PANEL KRABIE + ŠASÍ LEMOVAÍ RÁMEČKY FUNKČNÍ MODULY + PŘÍSLUŠENSTVÍ KRYTY MODULŮ počet bytů POZOR * Počty konfigurátorů jsou pro přesnost uvedeny v jednotkách kusů. Objednací číslo však odpovídá balení, které obsahuje 0 ks jednotlivých konfigurátorů! PŘÍKLAD: Pro systém s 3 účastníky potřebujeme mimo jiné 4 ks jednotlivých konfigurátorů č.. Je tedy nutné objednat x obj. č. 350/ a obdržíte tak 0 ks jednotlivých konfigurátorů č. (x 0 ks v balení). Audio telefon 3440 nelze v jedné instalaci kombinovat s video telefony. Je určen pouze pro audio instalaci. Pro hvězdicové zapojení použijte jeden video distributor na každé čtyři telefony.

37 NAPÁJEÍ ZDROJ + VIDEO ADAPTÉR + PŘÍDAVNÝ NAPÁJEÍ ZDROJ VIDEOTELEFONY PIVOT SWING SWING KONFIGURÁTORY * * * * * * * * * / 350/ 350/3 350/4 350/5 350/6 350/7 350/8 350/

38 VODIČOVÝ SYSTÉM Č/B video systém panely SFERA, tlačítka ve dvou sloupcích VSTUPNÍ PANEL KRABIE + ŠASÍ LEMOVAÍ RÁMEČKY FUNKČNÍ MODULY + PŘÍSLUŠENSTVÍ KRYTY MODULŮ počet bytů POZOR * Počty konfigurátorů jsou pro přesnost uvedeny v jednotkách kusů. Objednací číslo však odpovídá balení, které obsahuje 0 ks jednotlivých konfigurátorů! PŘÍKLAD: Pro systém s 3 účastníky potřebujeme mimo jiné 4 ks jednotlivých konfigurátorů č.. Je tedy nutné objednat x obj. č. 350/ a obdržíte tak 0 ks jednotlivých konfigurátorů č. (x 0 ks v balení). Audio telefon 3440 nelze v jedné instalaci kombinovat s video telefony. Je určen pouze pro audio instalaci. Pro hvězdicové zapojení použijte jeden video distributor na každé čtyři telefony.

39 NAPÁJEÍ ZDROJ + VIDEO ADAPTÉR VIDEO TELEFONY PIVOT SWING SWING KONFIGURÁTORY * * * * * * * * * / 350/ 350/3 350/4 350/5 350/6 350/7 350/8 350/

40 3 AUDIO A VIDEO SADY vodičový systém Audio a video sady představují ekonomické řešení vstupního systému pro nebo byty. Sada pod jediným objednacím číslem obsahuje veškeré komponenty pro instalaci vstupního systému: audio nebo video telefon, s konfigurátory, vstupní audio nebo video panel, napájecí zdroj SWING audio telefon Pomocí vodičových audio nebo video sad lze jednoduše nahradit stávající klasické zvonky vstupním systémem LINEA 000 METAL audio vstupní panel (antivandal) napájecí zdroj vodičový systém je nejlepším řešením pro náhradu klasických domovních zvonků audio vstupním systémem elektrický zámek vodičové audio a video vstupní sady jsou snadno rozšiřitelné (pro více informací o rozšíření sad kontaktujte Legrand) a plně kompatibilní s ostatními součástmi vodičového vstupního systému (audio a video telefony, vstupní panely, bezpečnostní kamery a příslušenství). 40

41 vodičový systém audio sady AUDIO SADA POVRHOVÝ VSTUPNÍ PANEL VODIČOVÉ ZAPOJENÍ Popis 368 sada pro byt s audio telefonem SWING a vstupním panelem LINEA 000 METAL (antivandal). 368 sada pro byty s audio telefonem SWING a vstupním panelem LINEA 000 METAL (antivandal). Složení sady LINEA 000 METAL audio vstupní panel (antivandal) tlačítko LINEA 000 METAL audio vstupní panel (antivandal) tlačítka SWING audio telefon napájecí zdroj (8 DIN) POZNÁMKA: pro možnosti rozšíření kontaktujte technickou podporu. AUDIO SADA ZAPUŠTĚNÝ VSTUPNÍ PANEL VODIČOVÉ ZAPOJENÍ Popis 367 sada pro byt s audio telefonem SWING a vstupním panelem SFERA. 367 sada pro byty s audio telefonem SWING a vstupním panelem SFERA. Složení sady montážní krabice + šasí 330 kryt audio jednotky 33 - tlačítko kryt audio jednotky 33 - tlačítka rámeček 33 vodičová audio jednotka 3470 SWING audio telefon napájecí zdroj (8 DIN) POZNÁMKA: pro možnosti rozšíření kontaktujte technickou podporu. PŘÍSLUŠENSTVÍ Popis elektrický zámek V A (není součástí sady). 4

42 AUDIO A VIDEO SADY vodičový systém č/b video sady (4 č/b) Č/B VIDEO SADA POVRHOVÝ VSTUPNÍ PANEL BT3654 Popis sada pro byt s č/b video telefonem SWING (základní) a č/b vstupním panelem LINEA 000. BT3654 sada pro byty s videotelefonem SWING (základní) a vstupním panelem LINEA 000. Složení sady LINEA 000 č/b vstupní panel tlačítko LINEA 000 č/b vstupní panel tlačítka SWING č/b video telefon (základní) video adaptér relé el. zámku napájecí zdroj POZNÁMKA: pro možnosti rozšíření kontaktujte technickou podporu. Č/B VIDEO SADA ZAPUŠTĚNÝ VSTUPNÍ PANEL (4 č/b) Popis 3663 sada pro byt s č/b video telefonem SWING (základní) a barevným vstupním panelem SFERA Složení sady Množství montážní krabice + šasí, modul 330 barevná audio/video jednotka, tlačítka kryt audio/video jednotky, tlačítko 3447 lemovací rámeček, modul 33 SWING č/b video telefon (základní) video adaptér napájecí zdroj POZNÁMKA: pro možnosti rozšíření kontaktujte technickou podporu. PŘÍSLUŠENSTVÍ Popis elektrický zámek V A (není součástí sady). 4

43 vodičový systém barevné video sady (4 barevný) BAREVNÁ VIDEO SADA POVRHOVÝ VSTUPNÍ PANEL Popis 3675 sada pro byt s barevným video telefonem SWING a barevným vstupním panelem LINEA 000 METAL 3675 sada pro byty s barevným video telefonem SWING a barevným vstupním panelem LINEA 000 METAL. Složení sady LINEA 000 METAL barevný vstupní panel tlačítko LINEA 000 METAL barevný vstupní panel tlačítko SWING barevný video telefon video adaptér relé el. zámku napájecí zdroj POZNÁMKA: pro možnosti rozšíření kontaktujte technickou podporu. (4 barevný) BAREVNÁ VIDEO SADA ZAPUŠTĚNÝ VSTUPNÍ PANEL Popis 369 sada pro byt s barevnýn video telefonem SWING a barevným vstupním panelem SFERA 369 sada pro byty s barevnýn video telefonem SWING a barevným vstupním panelem SFERA Složení sady montážní krabice + šasí, moduly 330 audio jednotka, tlačítka 3470 barevná kamera kryt audio jenotky, tlačítko 33 - kryt audio jenotky, tlačítka 33 - kryt kamery 335 lemovací rámeček, moduly 33 SWING barevný video telefon napájecí zdroj video adaptér POZNÁMKA: pro možnosti rozšíření kontaktujte technickou podporu. PŘÍSLUŠENSTVÍ Popis elektrický zámek V A (není součástí sady). 43

44 AUDIO A VIDEO SADY vodičový systém barevné video sady s audio a video záznamníkem (3.5 barevný) BAREVNÁ VIDEO SADA S AUDIO A VIDEO ZÁZNAMNÍKEM POVRHOVÝ VSTUPNÍ PANEL Popis 3694 sada pro byt s barevným video displejem POLYX a barevným vstupním panelem LINEA 000 METAL. Video displej umožňuje ovládat elktroinstalaci prostřednictvím systému MY HOME sada pro byty s barevným video displejem POLYX a barevným vstupním panelem LINEA 000 METAL. Video displej umožňuje ovládat elktroinstalaci prostřednictvím systému MY HOME. Složení sady LINEA 000 METAL barevný vstupní panel tlačítko LINEA 000 METAL barevný vstupní panel tlačítka POLYX barevný video displej s audio a video záznamníkem napájecí zdroj video adaptér relé el. zámku POZNÁMKA: pro možnosti rozšíření kontaktujte technickou podporu. BAREVNÁ VIDEO SADA S AUDIO A VIDEO ZÁZNAMNÍKEM ZAPUŠTĚNÝ VSTUPNÍ PANEL Popis 3695 sada pro byt s barevným video displejem POLYX a barevným vstupním panelem LINEA 000 METAL. Video displej umožňuje ovládat elktroinstalaci prostřednictvím systému MY HOME sada pro byty s barevným video displejem POLYX a barevným vstupním panelem LINEA 000 METAL. Video displej umožňuje ovládat elktroinstalaci prostřednictvím systému MY HOME. Složení sady (3.5 barevný) LINEA 000 METAL barevný vstupní panel tlačítko LINEA 000 METAL barevný vstupní panel tlačítka POLYX barevný video displej s audio a video záznamníkem napájecí zdroj video adaptér relé el. zámku POZNÁMKA: pro možnosti rozšíření kontaktujte technickou podporu. PŘÍSLUŠENSTVÍ Popis elektrický zámek V A (není součástí sady). 44

45 VIDEO SADY vodičové sady pro jednoho účastníka BAREVNÁ VIDEO SADA POVRHOVÝ VSTUPNÍ PANEL Popis sada pro byt s barevným video telefonem s obrazovkou 7, barva bílá. Kabeláž mezi telefonem a panelem pouze vodiče. Napájení pomocí adaptéru ze zásuvky 30 V A. Přídavný kontakt pro spínání další zátěže (osvětlení, garážová vrata...). Panel dodáván se stříškou proti dešti, krytí IP přídavný video telefon s obrazovkou 7, barva bílá. (7 barevný) BAREVNÁ VIDEO SADA POVRHOVÝ VSTUPNÍ PANEL Popis 3690 sada pro byt s barevným video telefonem s obrazovkou 7, barva černá. Kabeláž mezi telefonem a panelem pouze vodiče. Napájení pomocí adaptéru ze zásuvky 30 V A. Přídavný kontakt pro spínání další zátěže (osvětlení, garážová vrata...). Panel dodáván se stříškou proti dešti, krytí IP přídavný video telefon s obrazovkou 7, barva černá. (7 barevný) Schéma zapojení viz. str. 69. PŘÍSLUŠENSTVÍ Popis elektrický zámek V A (není součástí sady). 45

46 AUDIO SADY Analogové audio sady zapuštěný šě panel audio telefon modul AUDIO SADA PANEL ZAPUŠTĚNÁ MONTÁŽ Sada obsahuje kompletní audio systém: vstupní panel, napájecí zdroj (4 DIN), příslušný počet audio telefonů, el. zámek obj. č není součástí dodávky. Kabeláž: 4+n ( n je počet účastníků). Panel (mm) Inst. krabice panelu (mm) Popis šířka výška tloušťka šířka výška hloubka 3650 byt byty byty byty bytů bytů bytů povrchový panel audio telefon AUDIO SADA PANEL POVRHOVÁ MONTÁŽ Sada obsahuje kompletní audio systém: vstupní panel, napájecí zdroj/centrála (7 DIN), příslušný počet audio telefonů, el. zámek obj. č není součástí dodávky. Kabeláž: 4+n ( n je počet účastníků). Rozměr panelu 93 x 67 x 35 mm. Popis byt byty byty byty bytů Univerzální audio telefon UNIVERZÁLNÍ AUDIO TELEFON Popis Audio analogový telefon určený pro náhradu telefonů jiných výrobců (viz. tabulka), obsahuje typy vyzvánění elektronické a bzučák (použití dle typu nahrazovaného telefonu). TABULKA KOMPATIBILITY Schéma zapojení viz. str. 68. Model LEGRAND E Z AIPHONE V-K B 3 4 BPT ITIFONIX ITOVOX T OMELIT OKAY 4 5 3/6 OMELIT VOX P 3 ELVOX 90/00 6A 3/4/5A 7 ELVOX 80-8, /4/5 7 FERMAX GONDOLA V/5 3 4 FERMAX REKTO TF-4 E P A B FERMAX 0440, FERMAX FERMAX TF-Z, TN-Z 4 6 MIROVOX SIEDLE HT / TESLA DDZ TESLA DDZ Z 6 URMET 730, 930, 030, /9 URMET 3 A 6 9 VIDEX Svorky Legrand telefonu obj. č : E elektronické vyzvánění, Z bzučák, zem, 3 el. zámek, 4 mikrofon, 5 sluchátko (reproduktor)

47 ANALOGOVÝ AUDIO SYSTÉM Analogový systém představuje ekonomické řešení pro realizaci audio vstupního systému malého a středního rozsahu. Systém užívá klasickou kabeláž 4+n (n=počet účastníků). SPRINT Funkční design audio telefonu pro standardní instalace. SFERA Panely řady SFERA se vyznačují vysokou modularitou, díky níž mohou být instalovány v mnoha funkčních provedeních a barvách. MINISFERA Panel vhodný pro umístění na sloupky a všude tam, kde je třeba brát ohled na rozměry přístroje. SWING Řada s klasickým a elegantním designem. PIVOT Tradiční design s možností instalovat telefon na stěnu, zapuštěně nebo ve stolním provedení. 47
