1 AUDIO A VIDEO VSTUPNÍ SYSTÉMY PŘEHLED SORTIMENTU

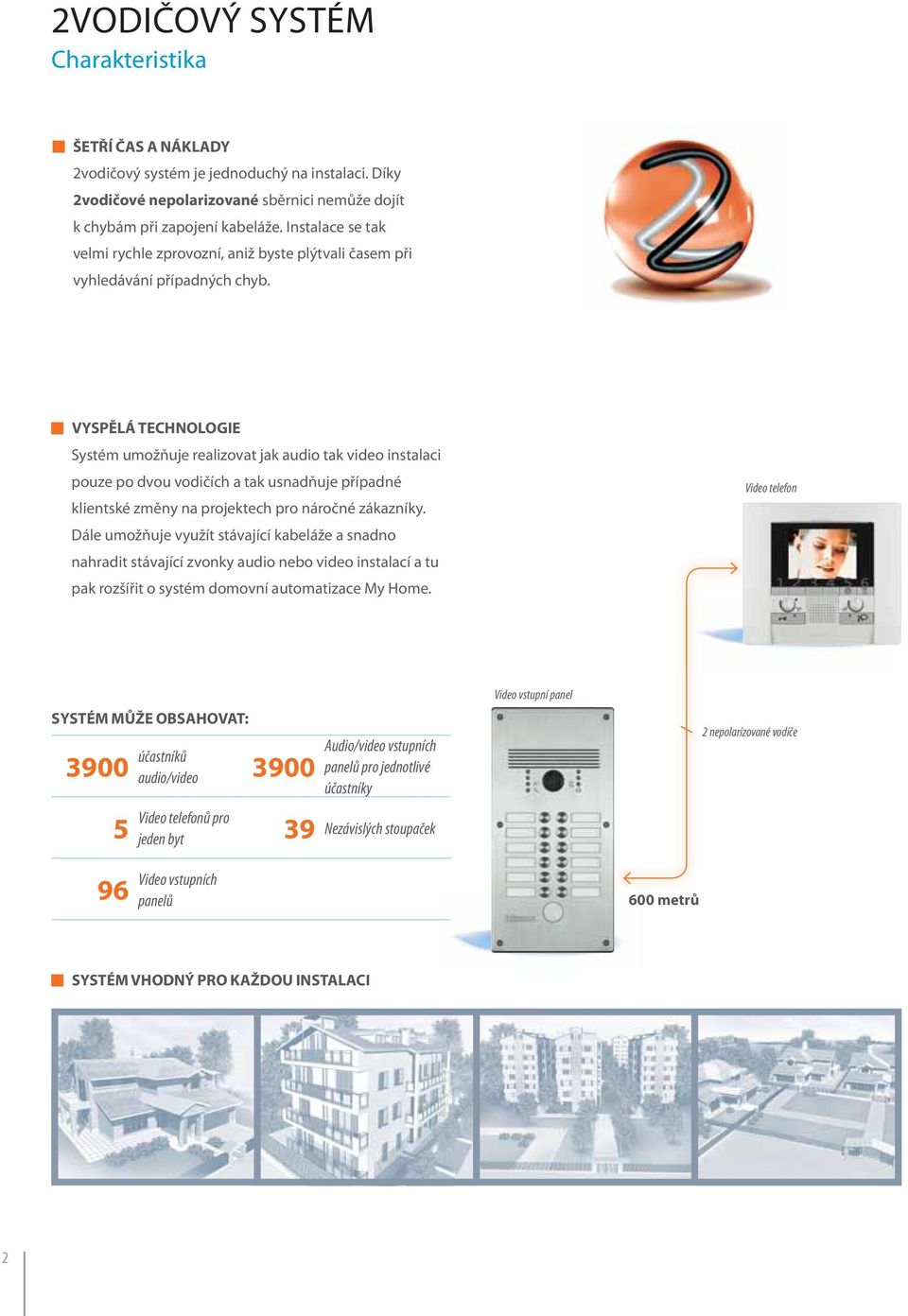

2 Charakteristika ŠETŘÍ ČAS A NÁKLADY 2vodičový systém je jednoduchý na instalaci. Díky 2vodičové nepolarizované sběrnici nemůže dojít k chybám při zapojení kabeláže. Instalace se tak velmi rychle zprovozní, aniž byste plýtvali časem při vyhledávání případných chyb. VYSPĚLÁ TECHNOLOGIE Systém umožňuje realizovat jak audio tak video instalaci pouze po dvou vodičích a tak usnadňuje případné klientské změny na projektech pro náročné zákazníky. Dále umožňuje využít stávající kabeláže a snadno nahradit stávající zvonky audio nebo video instalací a tu pak rozšířit o systém domovní automatizace My Home. Video telefon SYSTÉM MŮŽE OBSAHOVAT: 3900 účastníků audio/video 5 Video telefonů pro jeden byt Audio/video vstupních panelů pro jednotlivé účastníky Nezávislých stoupaček Video vstupní panel 2 nepolarizované vodiče 96 Video vstupních panelů 600 metrů SYSTÉM VHODNÝ PRO KAŽDOU INSTALACI 2

3 Design a technologie INTEGRACE 10 MULTIMEDIÁLNÍ DOTYKOVÝ PANEL Přístroj, ze kterého můžete nejen komunikovat s návštěvou nebo kontrolovat bezpečnostní kamery, ale prostřednictvím systému My Home i ovládat kompletní elektroinstalaci (světla, žaluzie, topení...) nebo kontrolovat spotřebu el. energie, vody a plynu. Dostupný v designu AXOLUTE a CÉLIANE. CÉLIANE A AXOLUTE Tyto designy pro kompletní elektroinstalaci domu nabízejí možnost sladění interiéru s domovními audio a video telefony. Přístroje lze osadit rámečky z různých materiálů jako je plast, dřevo, kov, sklo, kámen, Corian nebo porcelán a sladit je tak se zásuvkami nebo spínači. Naprosto unikátní je možnost zvolit rámeček posázený krystaly SWAROVSKI. Axolute Swarovski 3

4 SFERA vstupní panely C B A KRABICE PRO ZAPUŠTĚNOU MONTÁŽ + ŠASÍ Rozměry (mm) Počet modulů A B C LEMOVACÍ RÁMEČKY Rozměry (mm) Počet modulů A B C C A STŘÍŠKY PROTI DEŠTI Rozměry (mm) B Počet Počet A B C modulů panelů C A C A KRABICE PRO POVRCHOVOU MONTÁŽ SE STŘÍŠKOU PROTI DEŠTI Složení: inst. krabice + šasí + stříška proti dešti + lemovací rámeček Rozměry (mm) B B Počet Počet A B C modulů panelů Složení panelu s č/b kamerou a tlačítky v 1 sloupci Složení panelu s barevnou kamerou a tlačítky ve 2 sloupcích

5 SFERA vstupní panely FUNKČNÍ MODULY audio jednotka audio jednotka tlačítkový modul tlačítkový modul audio/video jednotka 2 tlačítka v 1 sloupci 4 tlačítka ve 2 sloupcích 4 tlačítka v 1 sloupci 8 tlačítek ve 2 sloupcích barevná kamera 2 tlačítka ve 2 sloupcích KRYTY MODULŮ zaslepovací kryt FUNKČNÍ MODULY * č/b kamera audio jednotka alfanumerická klávesnice numerický modul pro s grafickým displejem, pro modul , volba volbu účastníka nebo barevná kamera kapacita 1000 jmen účastníka nebo otevření otevření zámku pomocí nebo 5000 kódů zámku pomocí kódu kódu, seznam kódů (pro volbu kódů účastníků může být připojte ) umístěn například na modulu modul pro umístění jmenovek nebo kódů účastníků, použití např. v kombinaci s modulem KRYTY MODULŮ * Modul lze kombinovat pouze s audio jednotkami. Pro instalaci samotné funkce kódového zámku bez audio jednotky použijte modul a příslušný transformátor (např ) dle použitého el. zámku (nejčastěji 12 V AC). 5

6 Antivandal vstupní panely A B ANTIVANDAL TLAČÍTKOVÉ VIDEO PANELY Materiál nerezová ocel INOX, tloušťka 4 mm, krytí IP54, odolnost IK07. Jmenovky odolné proti poškrábání a ohni, podsvětlené LED. 1 objednací číslo pro kompletní panel. dodáván s instalační krabicí pro zapuštěnou montáž osazen barevnou kamerou a tlačítkovými moduly signalizace funkce akustická a pomocí LED (obsazeno, vyzvání...) Panel (mm) Inst. krabice (mm) šířka výška tloušťka šířka výška hloubka tlačítka* tlačítek** tlačítek tlačítek tlačítek POVRCHOVÁ INSTALAČNÍ KRABICE pro 4tlačítkový panel obj. č pro 8tlačítkový panel obj. č pro 12tlačítkový panel obj. č pro 20tlačítkový panel obj. č pro 32tlačítkový panel obj. č * Lze použít pro náhradu 2 modulového panelu SFERA ** Lze použít pro náhradu 3modulového panelu SFERA ANTIVANDAL PANELY S GRAFICKÝM DISPLEJEM Materiál nerezová ocel, tloušťka 4 mm, krytí IP54. Dodáván s instalační krabicí do zdiva. Panely je nutné osadit garfickým displejem (obj. č ) a případně č/b (obj. č ) nebo barevnou (obj. č ) kamerou. Panel (mm) Inst. krabice (mm) šířka výška tloušťka šířka výška hloubka Audio panel Audio panel (s klávesnicí obj. č ) Video panel Video panel (s klávesnicí obj. č ) Barevná CCTV kamera EXTERNÍ BAREVNÁ CCTV KAMERA 2VODIČOVÁ Barevná externí CCTV kamera, krytí IP65, objektiv 6mm, 1/3 CMOS, rozlišení 330řádků horizontálně. Konfigurátory se vkládají přímo do přístroje (není třeba konvertor obj. č ). Dodáváno s krytem a držákem. 6

7 Audio a video telefony BAREVNÝ VIDEO VRÁTNÝ palcový barevný displej, možnost volání jednotlivých účastníků, nebo ovládání dveřního zámku, světel pomocí klávesnice nebo ikon v OSD menu na obrazovce. Vestavěný držák na stůl. Programování pomocí PC (mini USB konektor). Připojení do systému standardně 2 vodiči, připojte přídavný zdroj obj. č POLYX Audio telefon, hands-free Barevný video telefon, hands-free, obrazovka 3, Barevný video displej, hands-free s audio a video pamětí a menu pro ovládání systému inteligentní elektroinstalace My Home, obrazovka 3,5 Další funkce jako interkom nebo přídavné tlačítko viz. níže tabulka Přehled funkcí telefonů. SWING Audio telefon Č/B video telefon, obrazovka 4, základní Č/B video telefon, obrazovka Barevný video telefon, obrazovka 4 Další funkce jako interkom nebo přídavné tlačítko viz. níže tabulka Přehled funkcí telefonů PIVOT Audio telefon Č/B video telefon, obrazovka Barevný video telefon, obrazovka Blok přídavných tlačítek pro interkom a jiné funkce Další funkce jako interkom nebo přídavné tlačítko viz. níže tabulka Přehled funkcí telefonů SPRINT Audio telefon Audio telefon (nelze připojit příslušenství viz. tabulka níže) Další funkce jako interkom nebo přídavné tlačítko viz. níže tabulka Přehled funkcí telefonů Schéma zapojení viz. str. 14. PŘEHLED FUNKCÍ TELEFONŮ design obj. č. přídavné vyzváněcí tlačítko přídavný zvonek profesionální studio* počet telefonů s interkomem Sprint ano ano* ne s ano* ne - Swing ano ano** ano ano ano** ano 2 nebo generální vyzvánění ,24 ano ano** ano 4 Pivot ano ano** ne 5 (přidat obj.č ) ano ano** ne 5 (přidat obj.č ) ano ano** ne 5 (přidat obj.č ) Polyx ano ano** ano ano ano** ano s obj. č ano* ano 6 * pro připojení 2vodičových melodických zvonků přímo na sběrnici, např. obj.č , pro více informací kontaktujte Legrand ** pro připojení melodických zvonků na svorky přístroje 1 a 5, např. obj. č , pro více informací kontaktujte Legrand 7

8 Příslušenství NAPÁJECÍ ZDROJE Napájecí zdroj pro A/V systém; 1200 ma; 8 DIN Přídavný napájecí zdroj pro lokální napájení přístrojů (vstupních panelů, video telefonů) přes svorky 1 a 2; 600 ma; 2 DIN F VIDEO UZEL A ADAPTÉR F441 Video uzel pro připojení 4 video panelů nebo bezpečnostních kamer a 4 stoupajících vedení, 6 DIN Video adaptér pro připojení 2 video panelů a 1 stoupajícího vedení nebo 1 video panelu a 2 stoupajících vedení, 2 DIN Kompaktní video adaptér + zdroj; 600 ma; 2 DIN PŘÍDAVNÁ RELÉ Relé pro spínání osvětlení, otevírání garážových vrat nebo spínání dalších zátěží. 4 DIN Relé pro spínání přídavných el. zámků, 2 DIN Relé pro běžné spínání osvětlení, otevírání garážových vrat, spínání el. zámků nebo spínání dalších zátěží, kontakt pro sledování stavu dveří, 4 DIN PŘÍSLUŠENSTVÍ PRO KABELÁŽ A EXT. PŘÍSTROJE Video distributor, 4 výstupy. Rozměr 4 x 4 cm Rozhraní pro připojení klasického nepodsvětleného tlačítka pro přídavné vyzvánění napž z poza dveří bytu. Nutné pouze pro telefony obj. č a a Viz. tabulka na str. 7. Rozměr 4 x 4 cm Konvertor převádějící signál bezpečnostních kamer jiných výrobců (s výstupním signálem 1 Vpp) do 2vodičového systému. Do 150 ma lze tyto kamery ze systému i napájet. Rozměr 4 x 4 cm rozhraní pro připojení k modulu a USB kabel (konektor USB mini) ROZHRANÍ Rozhraní pro oddělení bytu a soukromých kamer od zbytku 2vodičové instalace. 4 DIN Expanzní modul pro rozšíření instalace: zvýšení max. vzdálenosti mezi panelem a video telefonem (až 600 m). zvyšuje maximální počet telefonů v instalaci (až 3900). 4 DIN. 8

9 Příslušenství UNIVERZÁLNÍ AUDIO JEDNOTKA Univerzální audio jednotka pro 8 klasických nepodsvětlených tlačítek. Slouží pro umístění do nestandardních panelů, jako jsou poštovní schránky, vrata atd. Lze ji rozšířit o tlačítkový modul obj. č a takto vytvořený panel může mít až 56 tlačítek. Pomocí konvertoru video signálu obj. č lze připojit externí video kameru Univerzální tlačítkový modul pro 8 klasických nepodsvětlených tlačítek. Slouží pro rozšíření systému s audio jednotkou obj. č INSTALAČNÍ PŘÍSLUŠENSTVÍ Video zesilovač pro systém kde je použit nekroucený vodič Konektor pro panely SFERA s více než 26 tlačítky Kabel pro propojení více vstupních panelů u jednoho vchodu. Délka 470 mm. BT3499 Odpor pro zakončení sběrnice. Audio a video telefony (vyjma telefonů SPRINT) mají tento odpor integrovaný. Rozměry 2 x 1 cm. F442 Modulátor SCS/TV. Umožňuje zobrazit obraz kamer z 2vodičové sběrnice na TV. 6 DIN. F VODIČOVÝ KABEL vodičový kroucený kabel, vodotěsný, lze ukládat do trubek i pod omítku, odpovídá standardu CEI a CEI 20-14, cívka 200 m. Při použití tohoto kabelu výrobce garantuje funkčnost instalace na maximální vzdálenosti (600 m vzdálenost mezi video panelem a posledním video telefonem). KONFIGURÁTORY (BALENÍ 10 KUSŮ) 3501/0 konfigurátor /1 konfigurátor /2 konfigurátor /3 konfigurátor /4 konfigurátor /5 konfigurátor /6 konfigurátor /7 konfigurátor /8 konfigurátor /9 konfigurátor K SADA KONFIGURÁTORŮ 3501K Obsahuje 10 kusů od každého konfigurátoru 0 až 9 2 vyjímatelné konektory s 8 svorkami 2 vyjímatelné konektory se 2 svorkami 1 nástroj pro umístění konfigurátorů 1 plastový šroubovák 9

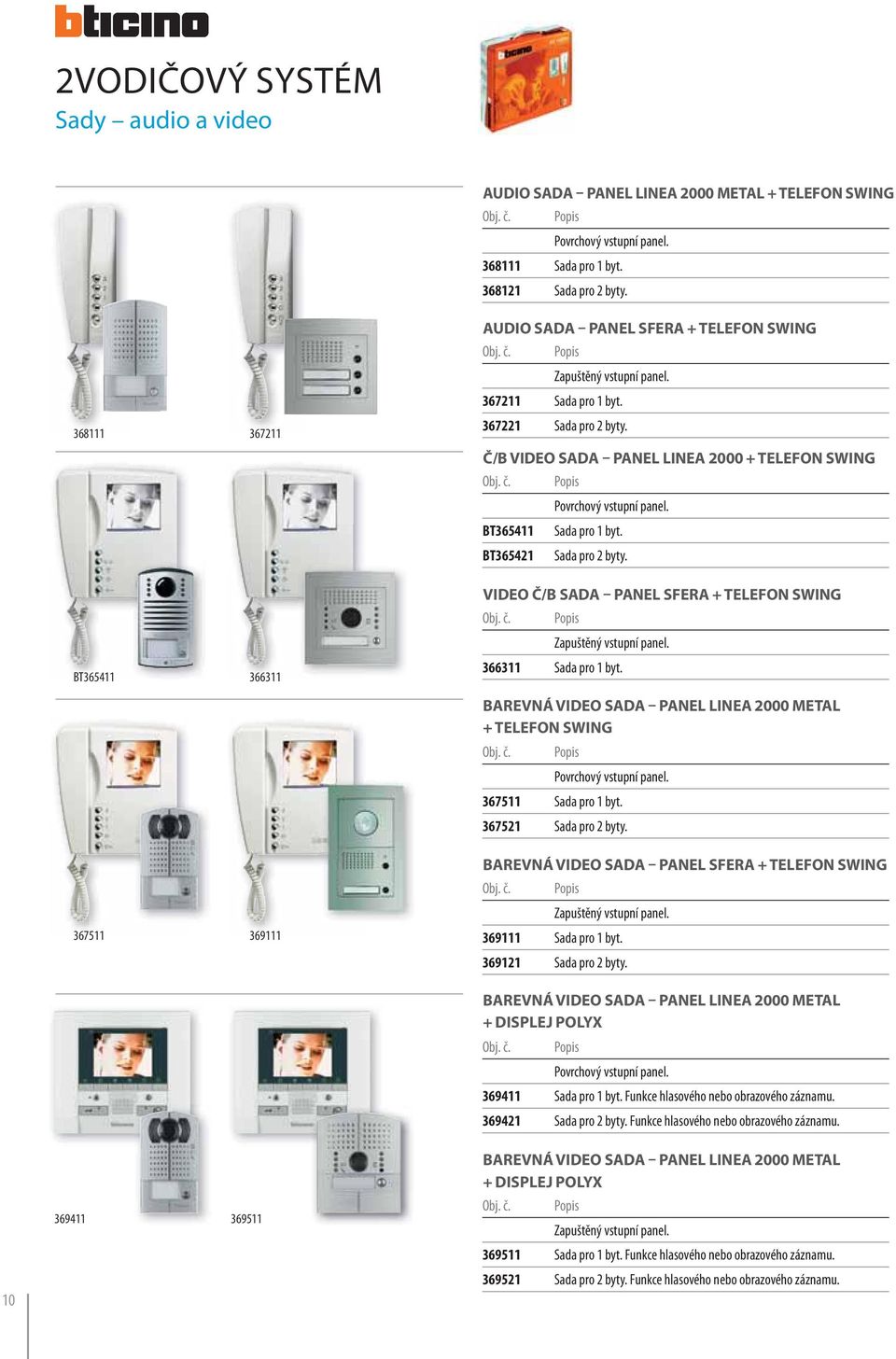

10 Sady audio a video AUDIO SADA PANEL LINEA 2000 METAL + TELEFON SWING Povrchový vstupní panel Sada pro 1 byt Sada pro 2 byty. AUDIO SADA PANEL SFERA + TELEFON SWING Zapuštěný vstupní panel Sada pro 1 byt Sada pro 2 byty. Č/B VIDEO SADA PANEL LINEA TELEFON SWING Povrchový vstupní panel. BT Sada pro 1 byt. BT Sada pro 2 byty. VIDEO Č/B SADA PANEL SFERA + TELEFON SWING Zapuštěný vstupní panel. BT Sada pro 1 byt. BAREVNÁ VIDEO SADA PANEL LINEA 2000 METAL + TELEFON SWING Povrchový vstupní panel Sada pro 1 byt Sada pro 2 byty. BAREVNÁ VIDEO SADA PANEL SFERA + TELEFON SWING Zapuštěný vstupní panel Sada pro 1 byt Sada pro 2 byty. BAREVNÁ VIDEO SADA PANEL LINEA 2000 METAL + DISPLEJ POLYX Povrchový vstupní panel Sada pro 1 byt. Funkce hlasového nebo obrazového záznamu Sada pro 2 byty. Funkce hlasového nebo obrazového záznamu. BAREVNÁ VIDEO SADA PANEL LINEA 2000 METAL + DISPLEJ POLYX Zapuštěný vstupní panel Sada pro 1 byt. Funkce hlasového nebo obrazového záznamu Sada pro 2 byty. Funkce hlasového nebo obrazového záznamu.

11 ANALOGOVÉ AUDIO SADY Povrchové a zapuštěné panely AUDIO SADA PANEL ZAPUŠTĚNÁ MONTÁŽ Sada obsahuje kompletní audio systém: vstupní panel, napájecí zdroj (4 DIN), příslušný počet audio telefonů, el. zámek obj. č není součástí dodávky. Kabeláž: 4+n ( n je počet účastníků). Zapuštěný panel audio telefon 1 modul Panel (mm) Inst. krabice (mm) šířka výška tloušťka šířka výška hloubka byt byty byty byty bytů bytů bytů AUDIO SADA PANEL POVRCHOVÁ MONTÁŽ Sada obsahuje kompletní audio systém: vstupní panel, napájecí zdroj/centrála (7 DIN), příslušný počet audio telefonů, el. zámek obj. č není součástí dodávky. Kabeláž: 4+n ( n je počet účastníků). Rozměr panelu 93 x 167 x 35 mm byt byty byty byty bytů Povrchový panel Audio telefon Univerzální audio telefon UNIVERZÁLNÍ AUDIO TELEFON Audio analogový telefon určený pro náhradu telefonů jiných výrobců (viz. tabulka), obsahuje 2 typy vyzvánění elektronické a bzučák pro odlišení volání z panelu a za dveřmi bytu. TABULKA KOMPATIBILITY Schéma zapojení viz. str. 15. Model LEGRAND 1E 1Z AIPHONE VC-K B BPT CITIFONIX CITOVOX T COMELIT OKAY /6 2 COMELIT VOX P1 3 2 ELVOX 902/100 6A 3/4/5A ELVOX , /4/ FERMAX GONDOLA V/ FERMAX REKTO TF-4 E C P A B FERMAX 20440, FERMAX FERMAX TF-1Z, TN-Z MICROVOX SIEDLE HT /C TESLA DDZ TESLA DDZ Z 2 6 URMET 730, 930, 1030, /9 2 1 URMET 1131 CA VIDEX Svorky Legrand telefonu obj. č : 1E elektronické vyzvánění, 1Z bzučák, 2 zem, 3 el. zámek, 4 mikrofon, 5 sluchátko (reproduktor) 11

12 SYSTÉM PRO KONTROLU VSTUPU Čtecí moduly elektronických karet a příslušenství BTAREM58-EM BTAREM56E-EM ČTECÍ MODULY ELEKTRONICKÝCH KARET Parametry systému: počet uživatelů na čtecí modul: 748 frekvence: 125 khz počet modulů na linku: 32 počet linek: neomezený počet časových plánů: 64 komunikační protokol: RS485 alternativní komunikační protokol: Wiegand výstup: NO/NC relé pro zámek a NO/NC relé pro poplach možnost doplnit archiv událostí BTAREM58-EM Čtecí modul pro panely SFERA, doplnit o kryt obj. č BTAREM56E-EM Čtecí modul pro různé designy (Valena, Céliane, Living, Light, Light-Tech, Axolute) dodáván s krabicí KU68. Doplnit o záslepku příslušného designu. BTAREM63-EM Čtecí modul v krytí IP54. Povrchová montáž. BT-ARRF12-TF Rádiový modul pro ovládání klíčenkou obj. č. BT-TX-KEY BTAREM63-EM BT-ARRF12-TF BTKEY-EMRO200 BTCARD-EMRO200 PŘÍSLUŠENSTVÍ BTCARD-EMRO200 elektronická karta 125 khz BTKEY-EMRO200 elektronická klíčenka 125 khz BT-TX-KEY rádiová klíčenka 433 MHz 4795 napájecí zdroj 12 V DC; 1,25 A; 5 DIN (pro zálohovaný zdroj kontaktujte Legrand) BTAPSLAN rozhraní ETHERNET, osazeno adaptérem pro montáž na DIN BT-TX-KEY 12

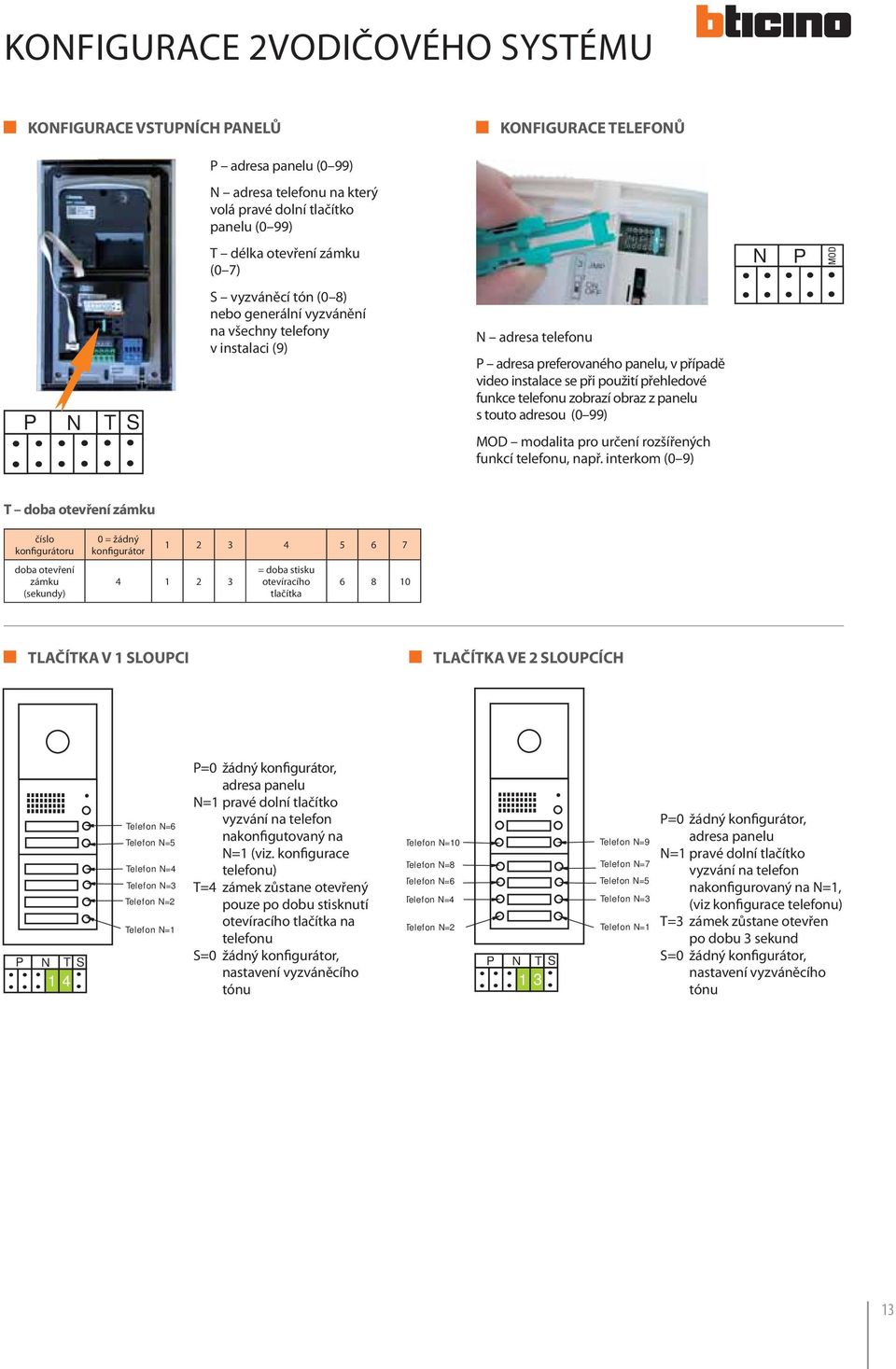

13 KONFIGURACE 2VODIČOVÉHO SYSTÉMU KONFIGURACE VSTUPNÍCH PANELŮ KONFIGURACE TELEFONŮ P adresa panelu (0 99) N adresa telefonu na který volá pravé dolní tlačítko panelu (0 99) T délka otevření zámku (0 7) N P MOD P N T S S vyzváněcí tón (0 8) nebo generální vyzvánění na všechny telefony v instalaci (9) N adresa telefonu P adresa preferovaného panelu, v případě video instalace se při použití přehledové funkce telefonu zobrazí obraz z panelu s touto adresou (0 99) MOD modalita pro určení rozšířených funkcí telefonu, např. interkom (0 9) T doba otevření zámku číslo konfigurátoru doba otevření zámku (sekundy) 0 = žádný konfigurátor = doba stisku otevíracího tlačítka TLAČÍTKA V 1 SLOUPCI TLAČÍTKA VE 2 SLOUPCÍCH P N T S 1 4 Telefon N=6 Telefon N=5 Telefon N=4 Telefon N=3 Telefon N=2 Telefon N=1 P=0 žádný konfigurátor, adresa panelu N=1 pravé dolní tlačítko vyzvání na telefon nakonfigutovaný na N=1 (viz. konfigurace telefonu) T=4 zámek zůstane otevřený pouze po dobu stisknutí otevíracího tlačítka na telefonu S=0 žádný konfigurátor, nastavení vyzváněcího tónu Telefon N=10 Telefon N=9 Telefon N=8 Telefon N=7 Telefon N=6 Telefon N=5 Telefon N=4 Telefon N=3 Telefon N=2 Telefon N=1 P N T S 1 3 P=0 žádný konfigurátor, adresa panelu N=1 pravé dolní tlačítko vyzvání na telefon nakonfigurovaný na N=1, (viz konfigurace telefonu) T=3 zámek zůstane otevřen po dobu 3 sekund S=0 žádný konfigurátor, nastavení vyzváněcího tónu 13

14 SCHÉMA ZAPOJENÍ telefony SWING telefon SPRINT ZAPOJENÍ A KONFIGURACE AUDIO SYSTÉMU ZAPOJENÍ A KONFIGURACE AUDIO/VIDEO SYSTÉMU = = = = 14 * Panel vyzvání na telefony s adresou N=4 a vyšší. ** Panel vyzvání na telefony s adresou N=1 a vyšší.

15 ANALOGOVÉ SADY SCHÉMA ZAPOJENÍ PANELY ZAPUŠTĚNÁ MONTÁŽ Min. průřez (mm 2 ) Počet Vzdálenost Zapojení mezi komponenty vodičů 50 m 100 m 200 m E-30 Panel 2 1 1,5 2,5 Panel Telefon 4 0,25 0,25 0,5 Panel Telefon n* 0,25 0,25 0,5 Panel Zámek 2 1 1,5 2,5 * n = počet bytů. PANELY POVRCHOVÁ MONTÁŽ Zapojení mezi komponenty Počet vodičů Min. průřez (mm 2 ) Vzdálenost 25 m 50 m 100 m Panel Centrála 2 1 1,5 2,5 Panel Centrála 1 0,25 0,5 1 Panel Centrála** Centrála Telefon** 2 0,25 0,25 0,5 Panel Telefon n* 0,25 0,25 0,5 Centrála Telefon 2 0,25 0,25 0,5 Panel Zámek 2 1 1,5 2,5 * n = počet bytů. ** Min. průřez platí pro vzdálenost = Panel Centrála + Centrála Telefon. 15
