1 7619 s EDGE Speed ES75 Návod k použití be inspired Wireless Modules

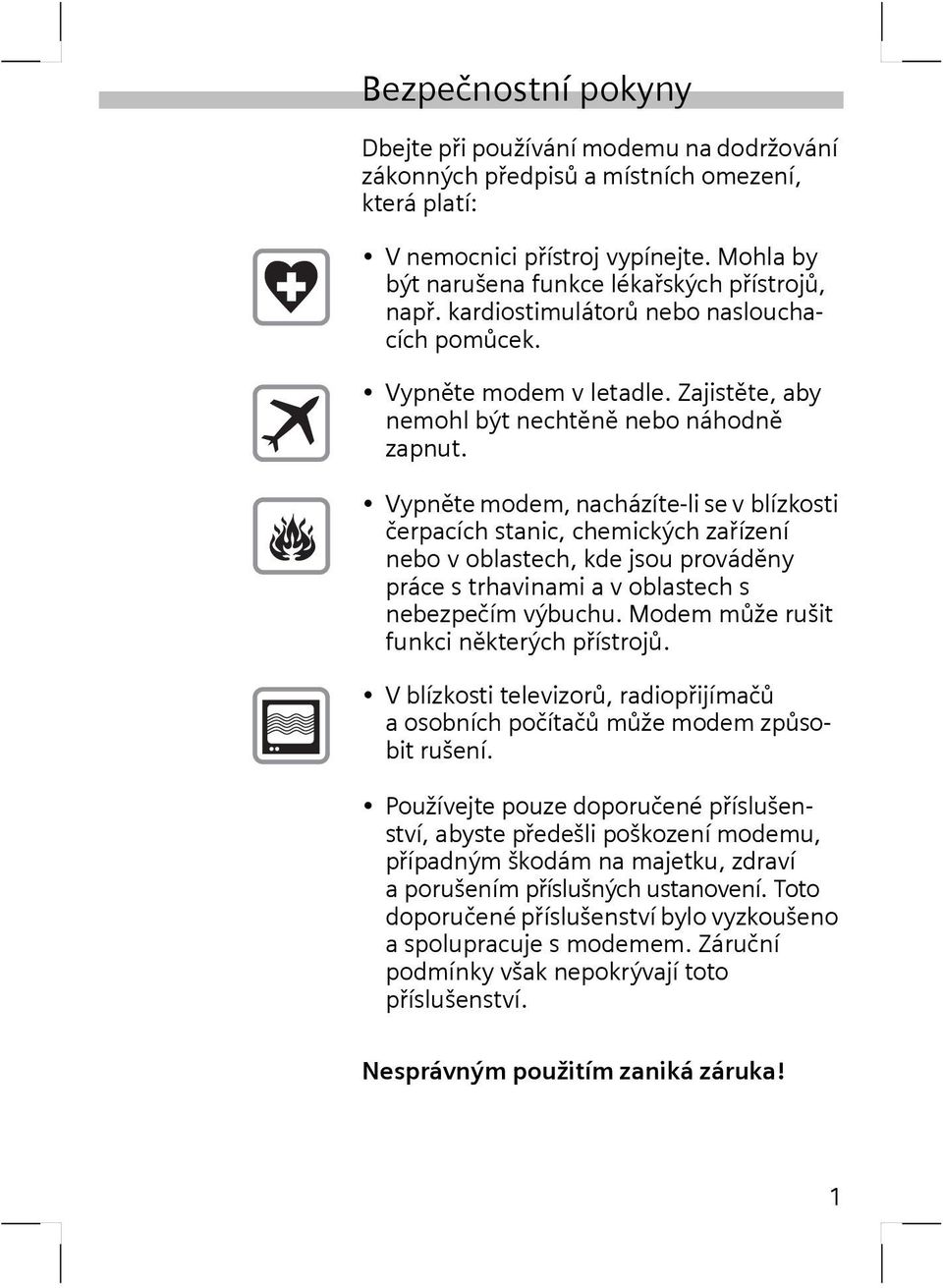

2 Bezpečnostní pokyny Dbejte při používání modemu na dodržování zákonných předpisů a místních omezení, která platí: V nemocnici přístroj vypínejte. Mohla by být narušena funkce lékařských přístrojů, např. kardiostimulátorů nebo naslouchacích pomůcek. Vypněte modem v letadle. Zajistěte, aby nemohl být nechtěně nebo náhodně zapnut. Vypněte modem, nacházíte-li se v blízkosti čerpacích stanic, chemických zařízení nebo v oblastech, kde jsou prováděny práce s trhavinami a v oblastech s nebezpečím výbuchu. Modem může rušit funkci některých přístrojů. V blízkosti televizorů, radiopřijímačů a osobních počítačů může modem způsobit rušení. Používejte pouze doporučené příslušenství, abyste předešli poškození modemu, případným škodám na majetku, zdraví aporušením příslušných ustanovení. Toto doporučené příslušenství bylo vyzkoušeno a spolupracuje s modemem. Záruční podmínky však nepokrývají toto příslušenství. Nesprávným použitím zaniká záruka! 1

3 2 Bezpečnostní pokyny

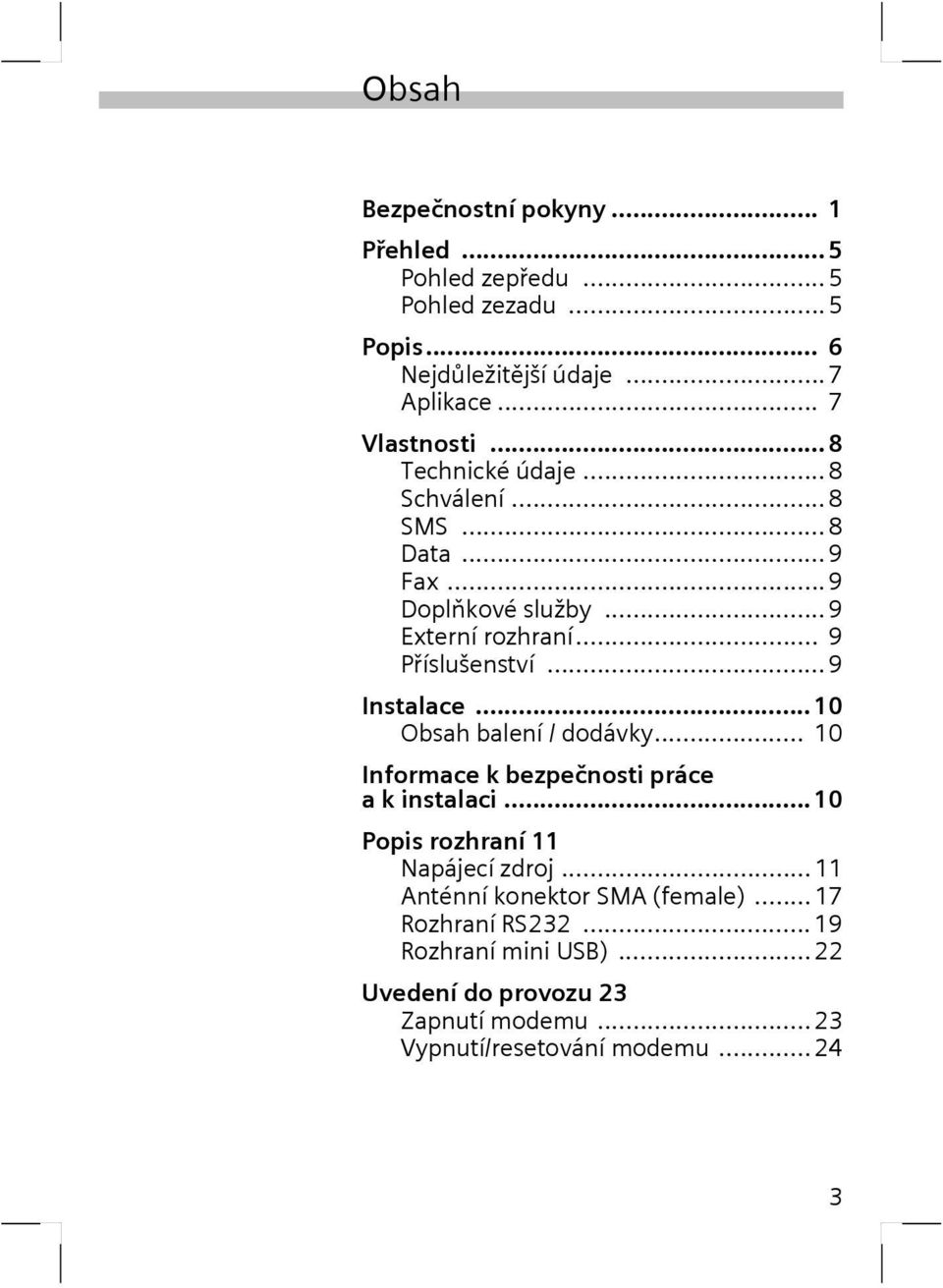

4 Obsah Obsah Bezpečnostní pokyny... 1 Přehled... 5 Pohled zepředu... 5 Pohled zezadu... 5 Popis... 6 Nejdůležitější údaje... 7 Aplikace... 7 Vlastnosti... 8 Technické údaje... 8 Schválení... 8 SMS... 8 Data... 9 Fax... 9 Doplňkové služby... 9 Externí rozhraní... 9 Příslušenství... 9 Instalace Obsah balení / dodávky Informace k bezpečnosti práce a k instalaci Popis rozhraní 11 Napájecí zdroj Anténní konektor SMA (female) Rozhraní RS Rozhraní mini USB) Uvedení do provozu 23 Zapnutí modemu Vypnutí/resetování modemu

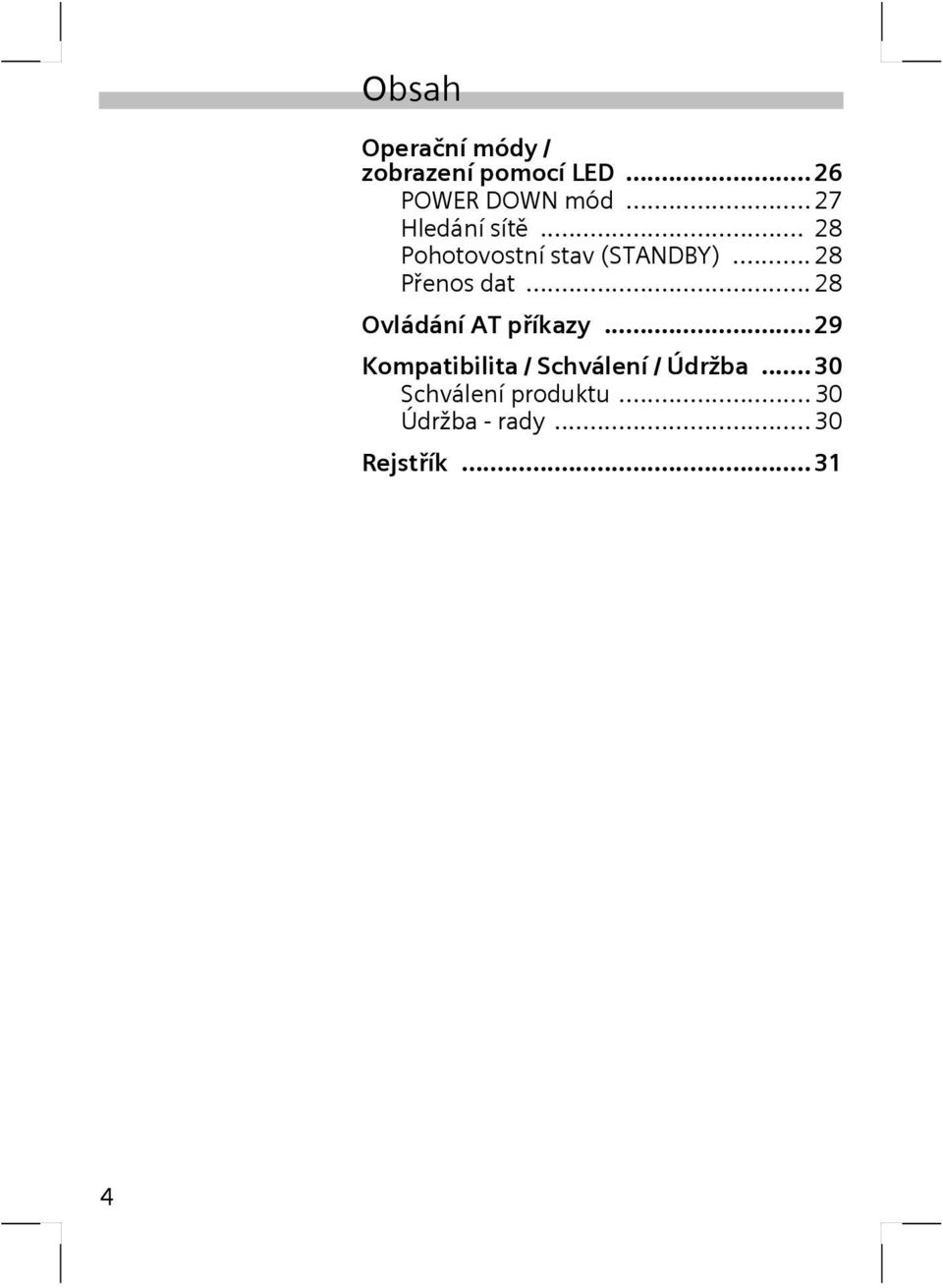

5 Obsah Operační módy / zobrazení pomocí LED POWER DOWN mód Hledání sítě Pohotovostní stav (STANDBY) Přenos dat Ovládání AT příkazy Kompatibilita / Schválení / Údržba Schválení produktu Údržba - rady Rejstřík

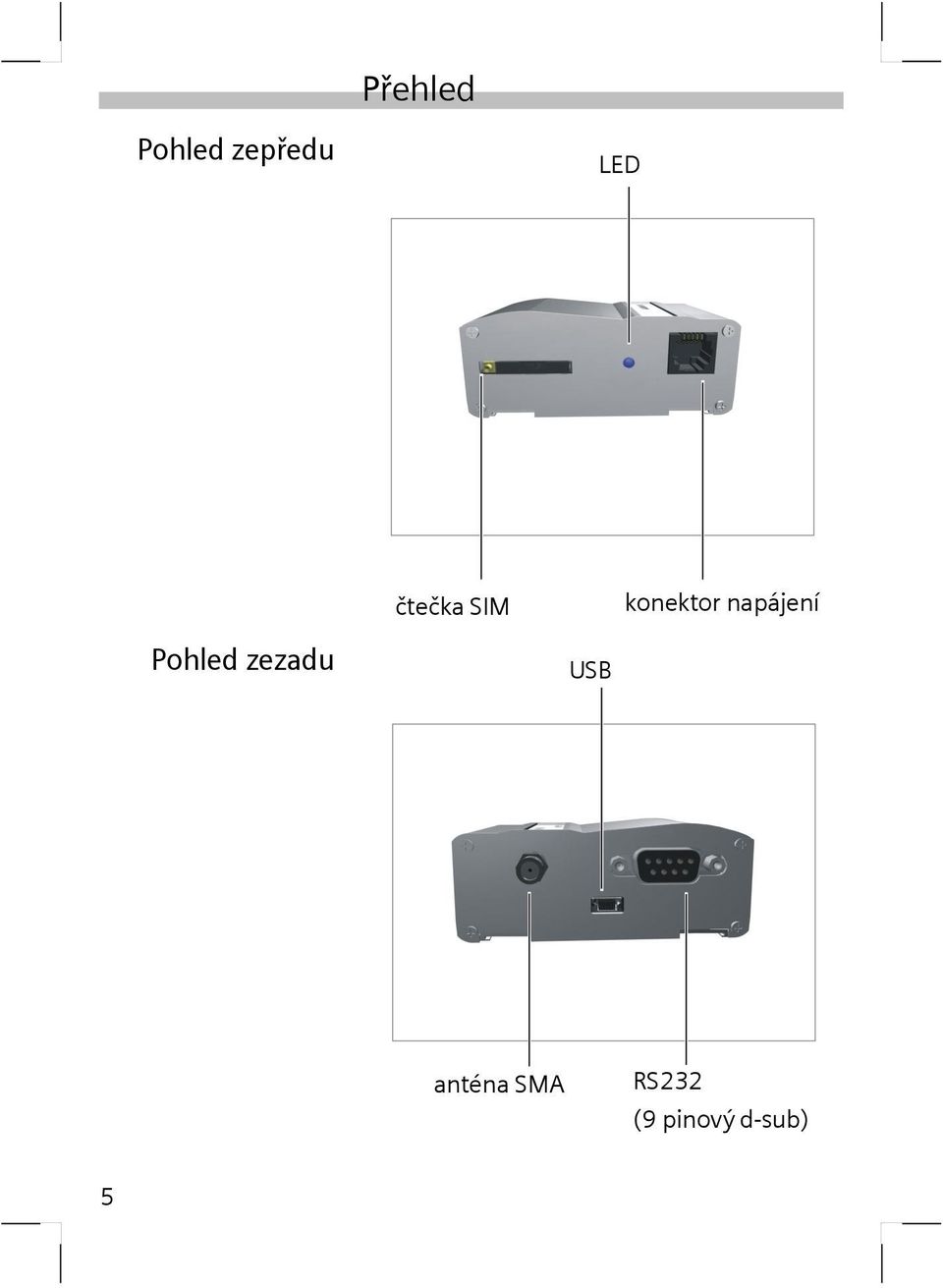

6 Přehled Pohled zepředu LED čtečka SIM konektor napájení Pohled zezadu USB anténa SMA RS232 (9 pinový d-sub) 5

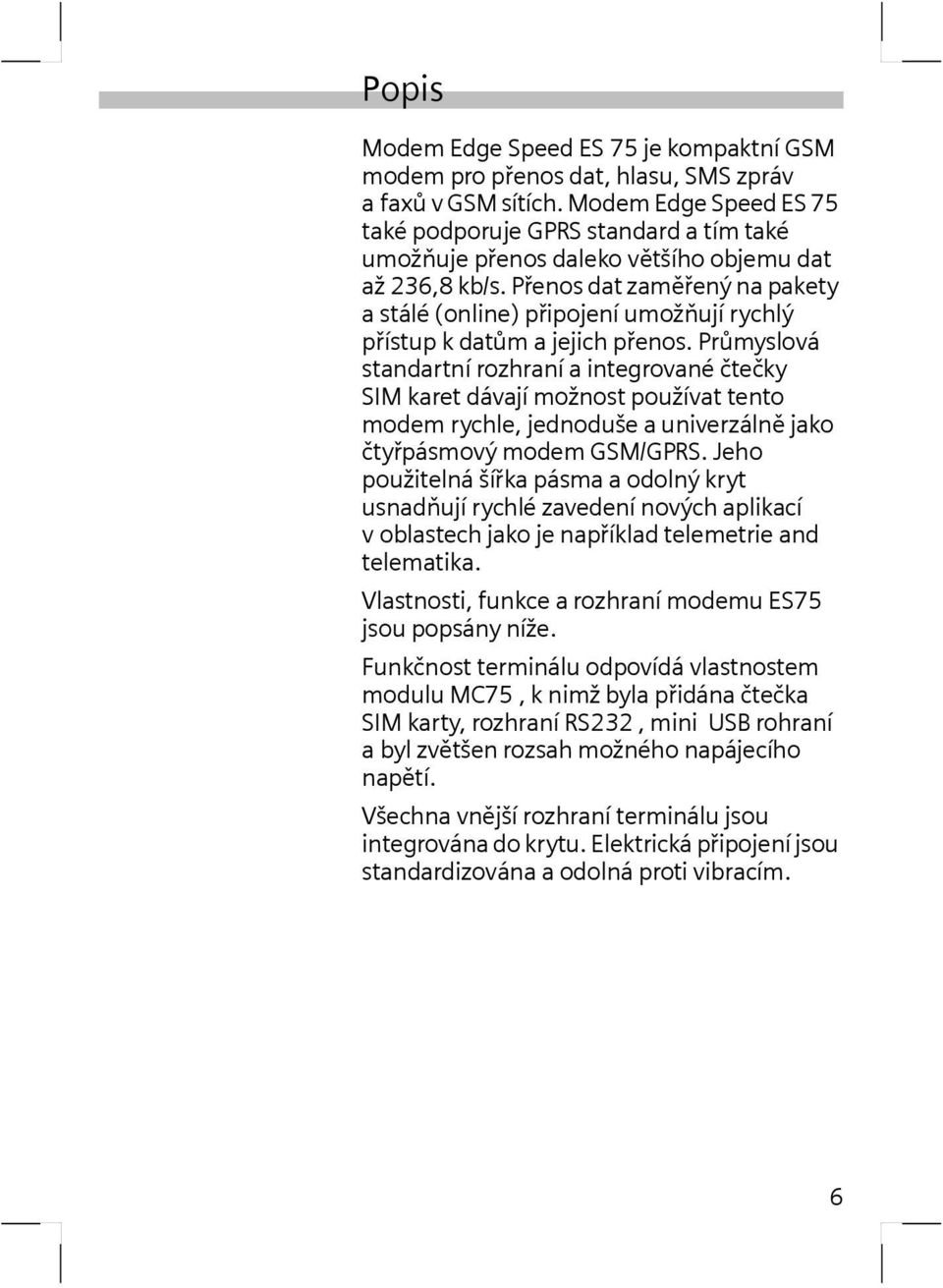

7 Popis Modem Edge Speed ES 75 je kompaktní GSM modem pro přenos dat, hlasu, SMS zpráv afaxů v GSM sítích. Modem Edge Speed ES 75 také podporuje GPRS standard a tím také umožňuje přenos daleko většího objemu dat až 236,8 kb/s. Přenos dat zaměřený na pakety a stálé (online) připojení umožňují rychlý přístup k datům a jejich přenos. Průmyslová standartní rozhraní a integrované čtečky SIM karet dávají možnost používat tento modem rychle, jednoduše a univerzálně jako čtyřpásmový modem GSM/GPRS. Jeho použitelná šířka pásma a odolný kryt usnadňují rychlé zavedení nových aplikací v oblastech jako je například telemetrie and telematika. Vlastnosti, funkce a rozhraní modemu ES75 jsou popsány níže. Funkčnost terminálu odpovídá vlastnostem modulu MC75, k nimž byla přidána čtečka SIM karty, rozhraní RS232, mini USB rohraní abyl zvětšen rozsah možného napájecího napětí. Všechna vnější rozhraní terminálu jsou integrována do krytu. Elektrická připojení jsou standardizována a odolná proti vibracím. 6

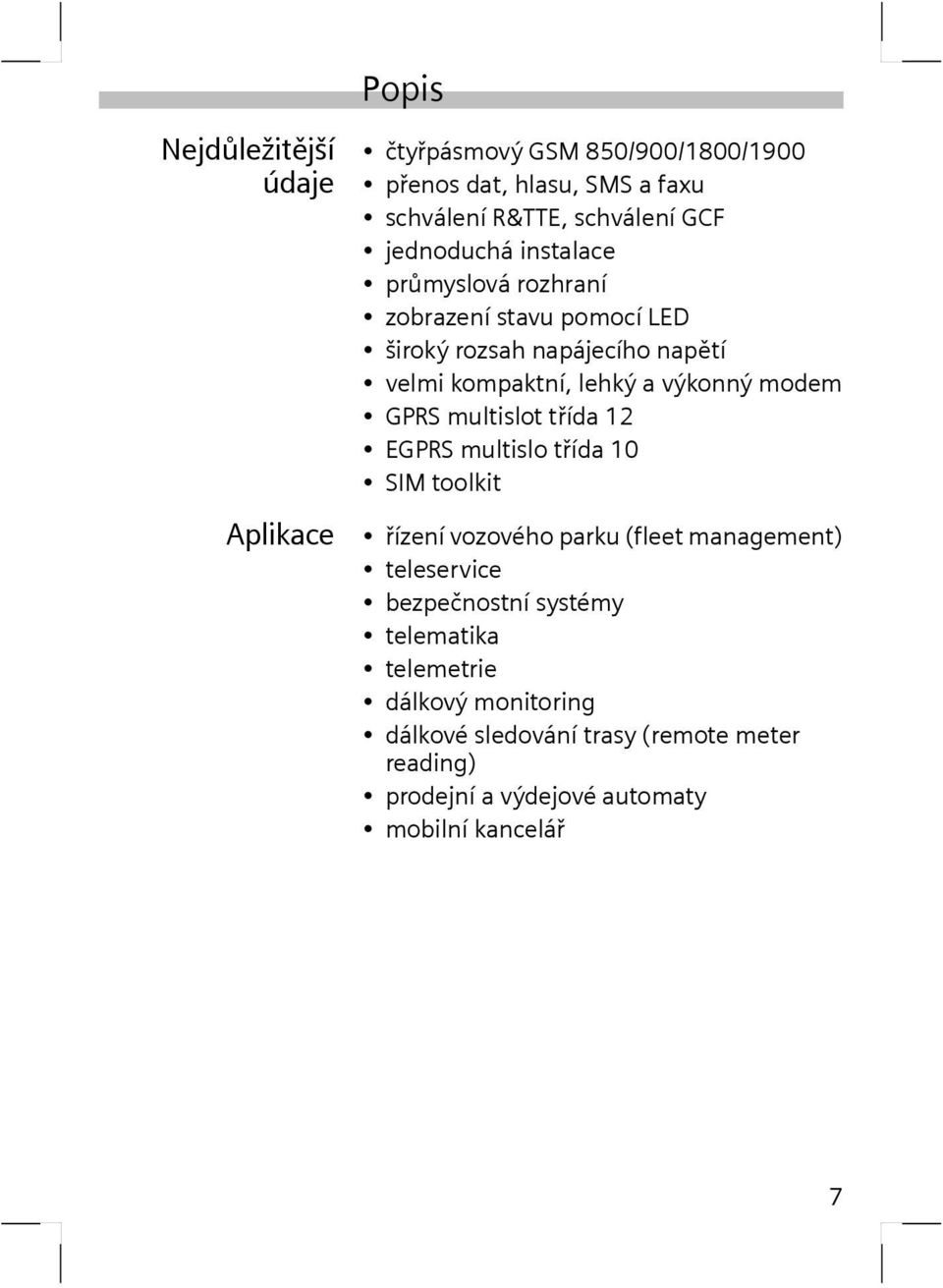

8 Popis Nejdůležitější údaje Aplikace čtyřpásmový GSM 850/900/1800/1900 přenos dat, hlasu, SMS a faxu schválení R&TTE, schválení GCF jednoduchá instalace průmyslová rozhraní zobrazení stavu pomocí LED široký rozsah napájecího napětí velmi kompaktní, lehký a výkonný modem GPRS multislot třída 12 EGPRS multislo třída 10 SIM toolkit řízení vozového parku (fleet management) teleservice bezpečnostní systémy telematika telemetrie dálkový monitoring dálkové sledování trasy (remote meter reading) prodejní a výdejové automaty mobilní kancelář 7

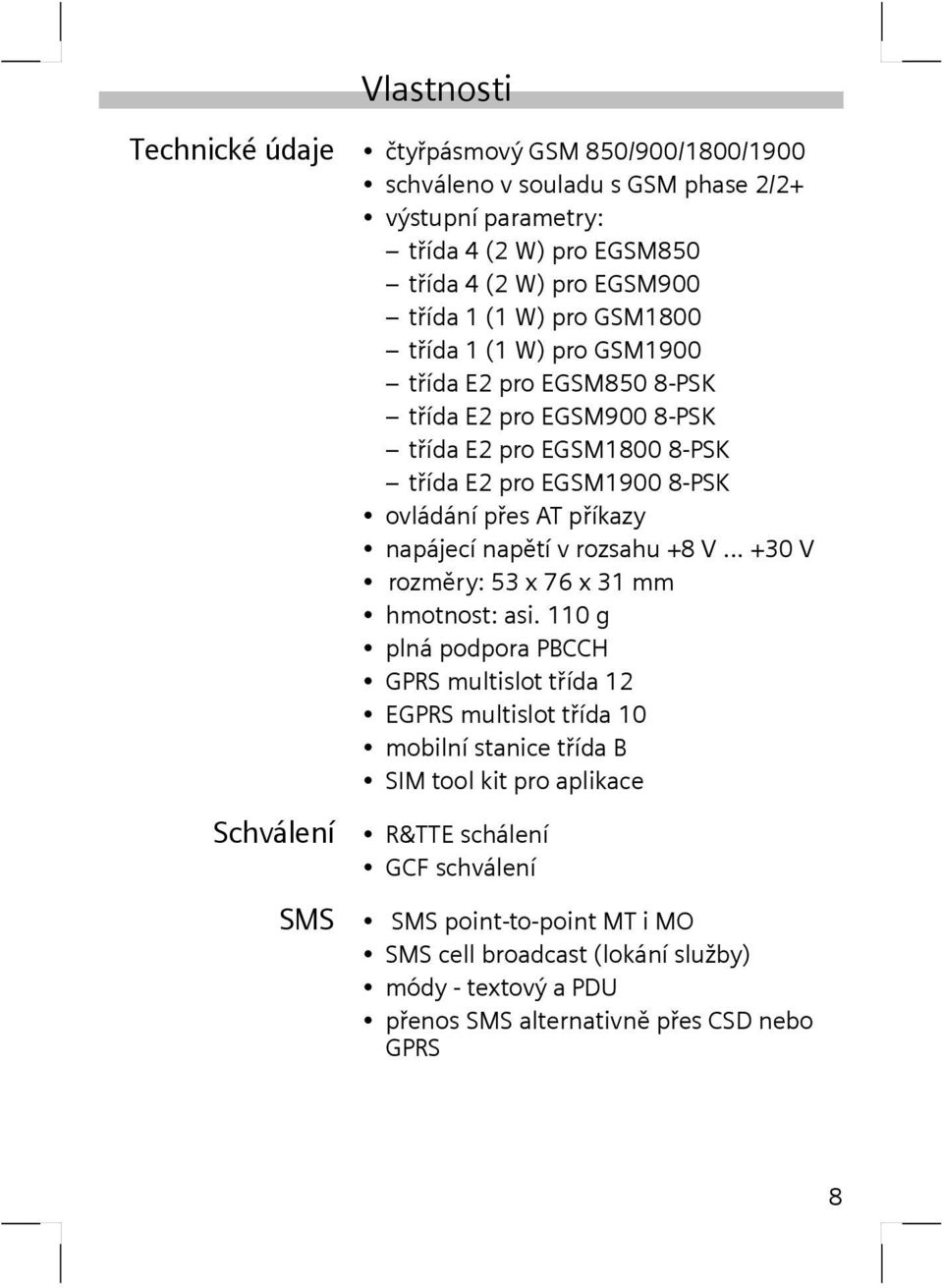

9 Vlastnosti Technické údaje čtyřpásmový GSM 850/900/1800/1900 schváleno v souladu s GSM phase 2/2+ výstupní parametry: třída 4 (2 W) pro EGSM850 třída 4 (2 W) pro EGSM900 třída 1 (1 W) pro GSM1800 třída 1 (1 W) pro GSM1900 třída E2 pro EGSM850 8-PSK třída E2 pro EGSM900 8-PSK třída E2 pro EGSM PSK třída E2 pro EGSM PSK ovládání přes AT příkazy napájecí napětí v rozsahu +8 V V rozměry: 53 x 76 x 31 mm hmotnost: asi. 110 g plná podpora PBCCH GPRS multislot třída 12 EGPRS multislot třída 10 mobilní stanice třída B SIM tool kit pro aplikace Schválení SMS R&TTE schálení GCF schválení SMS point-to-point MT i MO SMS cell broadcast (lokání služby) módy - textový a PDU přenos SMS alternativně přes CSD nebo GPRS 8

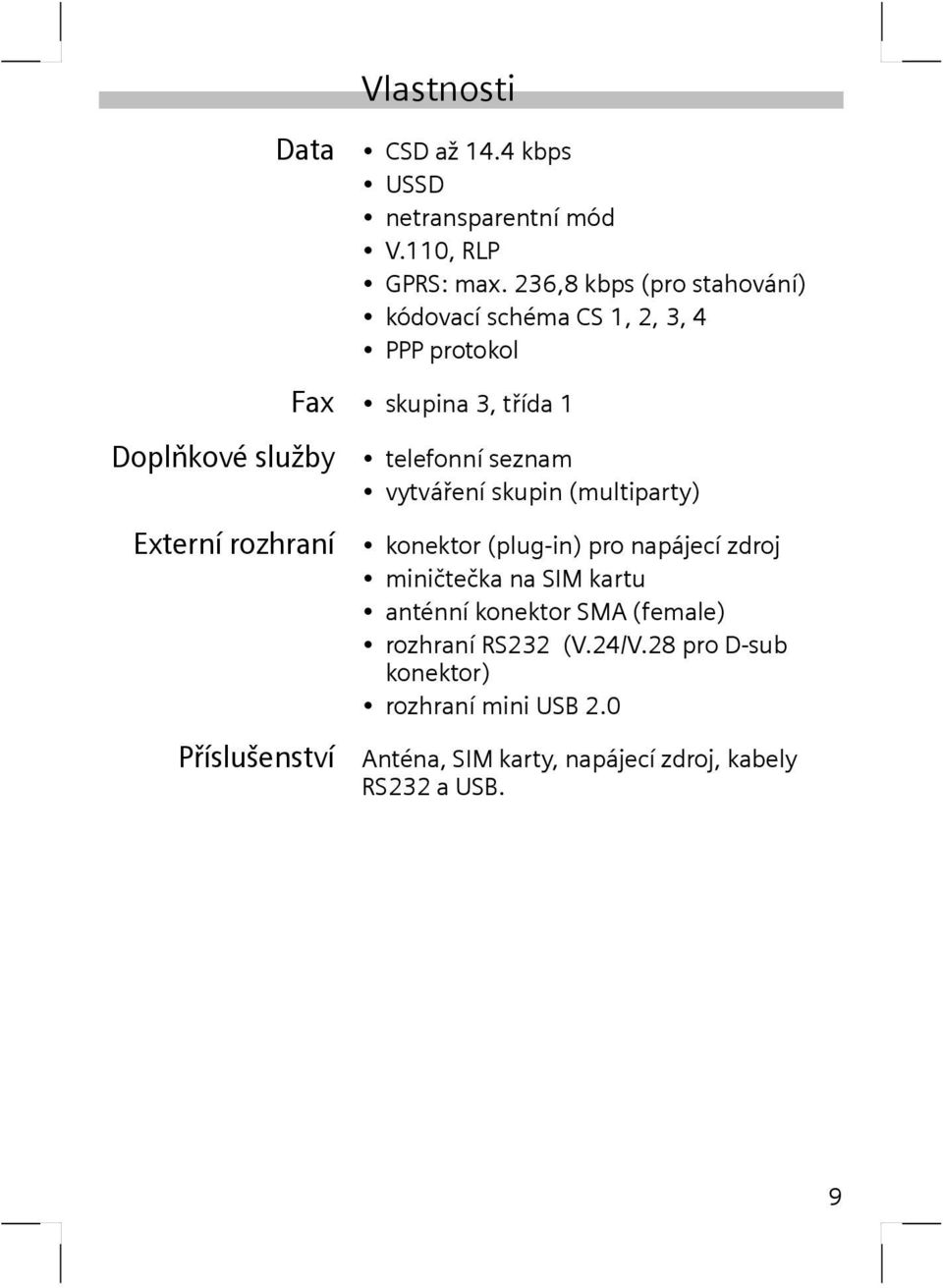

10 Vlastnosti Data CSD až 14.4 kbps USSD netransparentní mód V.110, RLP GPRS: max. 236,8 kbps (pro stahování) kódovací schéma CS 1, 2, 3, 4 PPP protokol Fax skupina 3, třída 1 Doplňkové služby Externí rozhraní Příslušenství telefonní seznam vytváření skupin (multiparty) konektor (plug-in) pro napájecí zdroj miničtečka na SIM kartu anténní konektor SMA (female) rozhraní RS232 (V.24/V.28 pro D-sub konektor) rozhraní mini USB 2.0 Anténa, SIM karty, napájecí zdroj, kabely RS232 a USB. 9

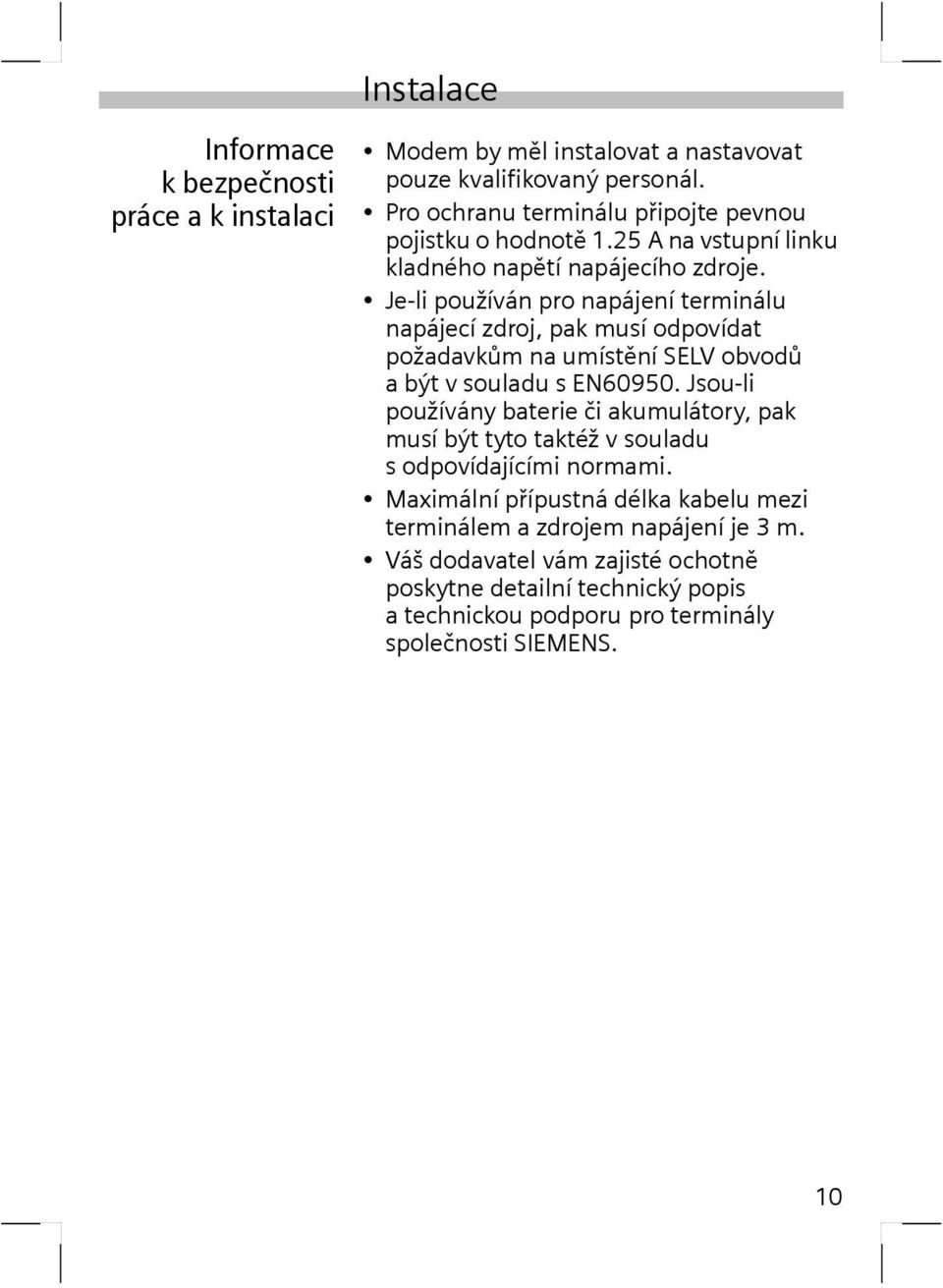

11 Instalace Informace kbezpečnosti práce a k instalaci Modem by měl instalovat a nastavovat pouze kvalifikovaný personál. Pro ochranu terminálu připojte pevnou pojistku o hodnotě 1.25 A na vstupní linku kladného napětí napájecího zdroje. Je-li používán pro napájení terminálu napájecí zdroj, pak musí odpovídat požadavkům na umístění SELV obvodů a být v souladu s EN Jsou-li používány baterie či akumulátory, pak musí být tyto taktéž v souladu s odpovídajícími normami. Maximální přípustná délka kabelu mezi terminálem a zdrojem napájení je 3 m. Váš dodavatel vám zajisté ochotně poskytne detailní technický popis a technickou podporu pro terminály společnosti SIEMENS. 10

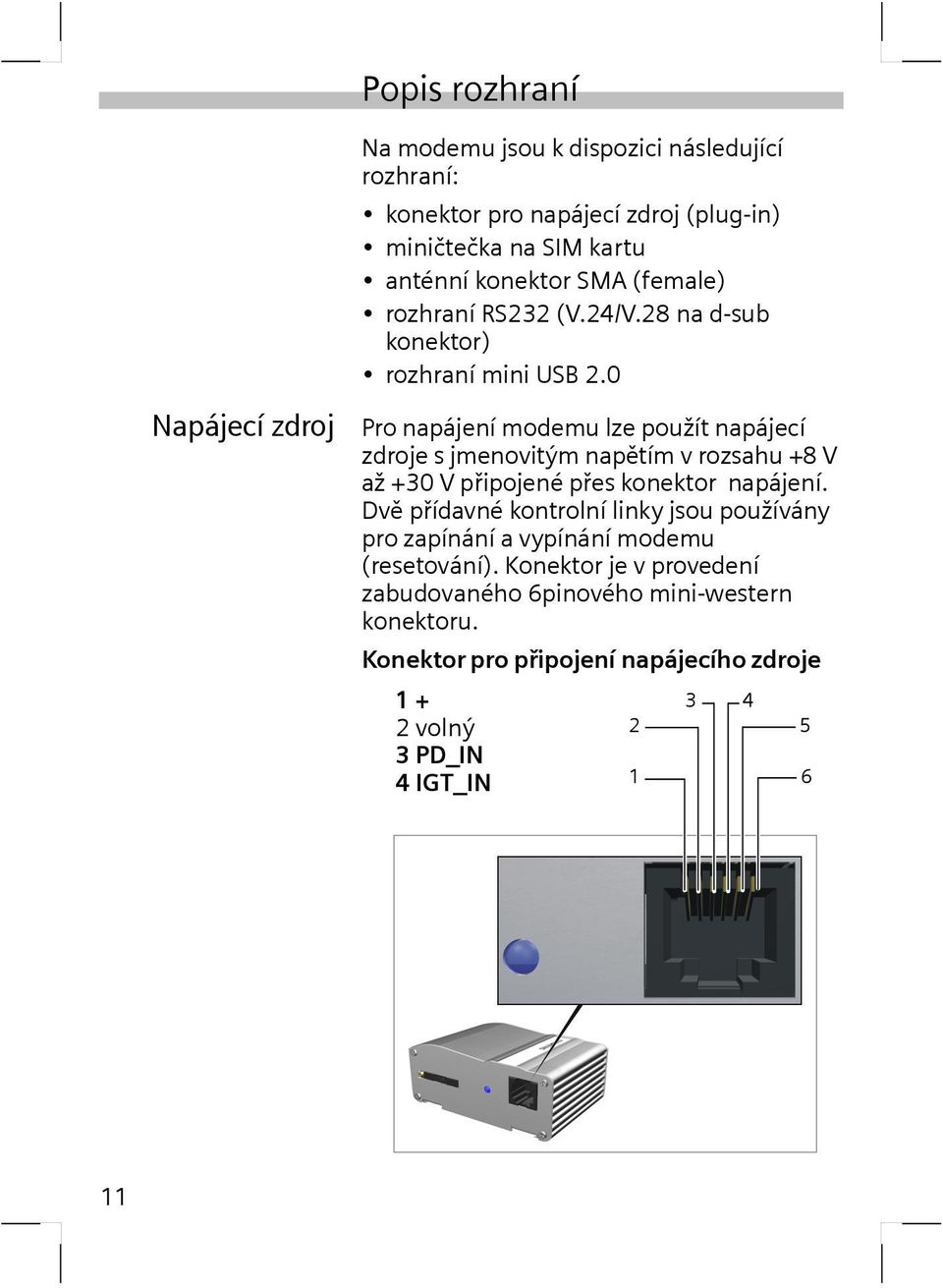

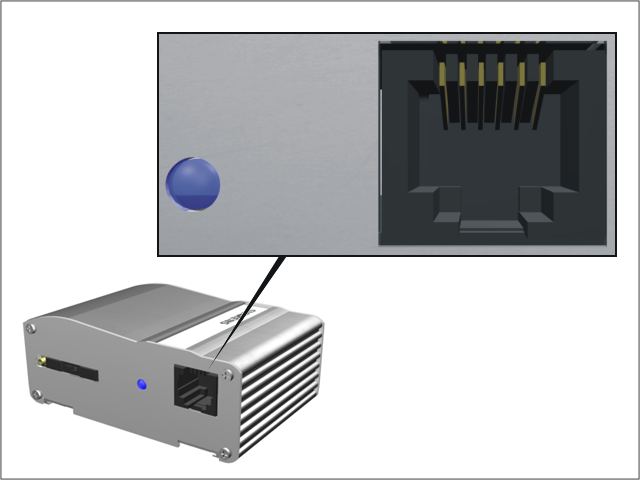

12 Popis rozhraní Napájecí zdroj Na modemu jsou k dispozici následující rozhraní: konektor pro napájecí zdroj (plug-in) miničtečka na SIM kartu anténní konektor SMA (female) rozhraní RS232 (V.24/V.28 na d-sub konektor) rozhraní mini USB 2.0 Pro napájení modemu lze použít napájecí zdroje s jmenovitým napětím v rozsahu +8 V až +30 V připojené přes konektor napájení. Dvě přídavné kontrolní linky jsou používány pro zapínání a vypínání modemu (resetování). Konektor je v provedení zabudovaného 6pinového mini-western konektoru. Konektor pro připojení napájecího zdroje volný PD_IN 4 IGT_IN

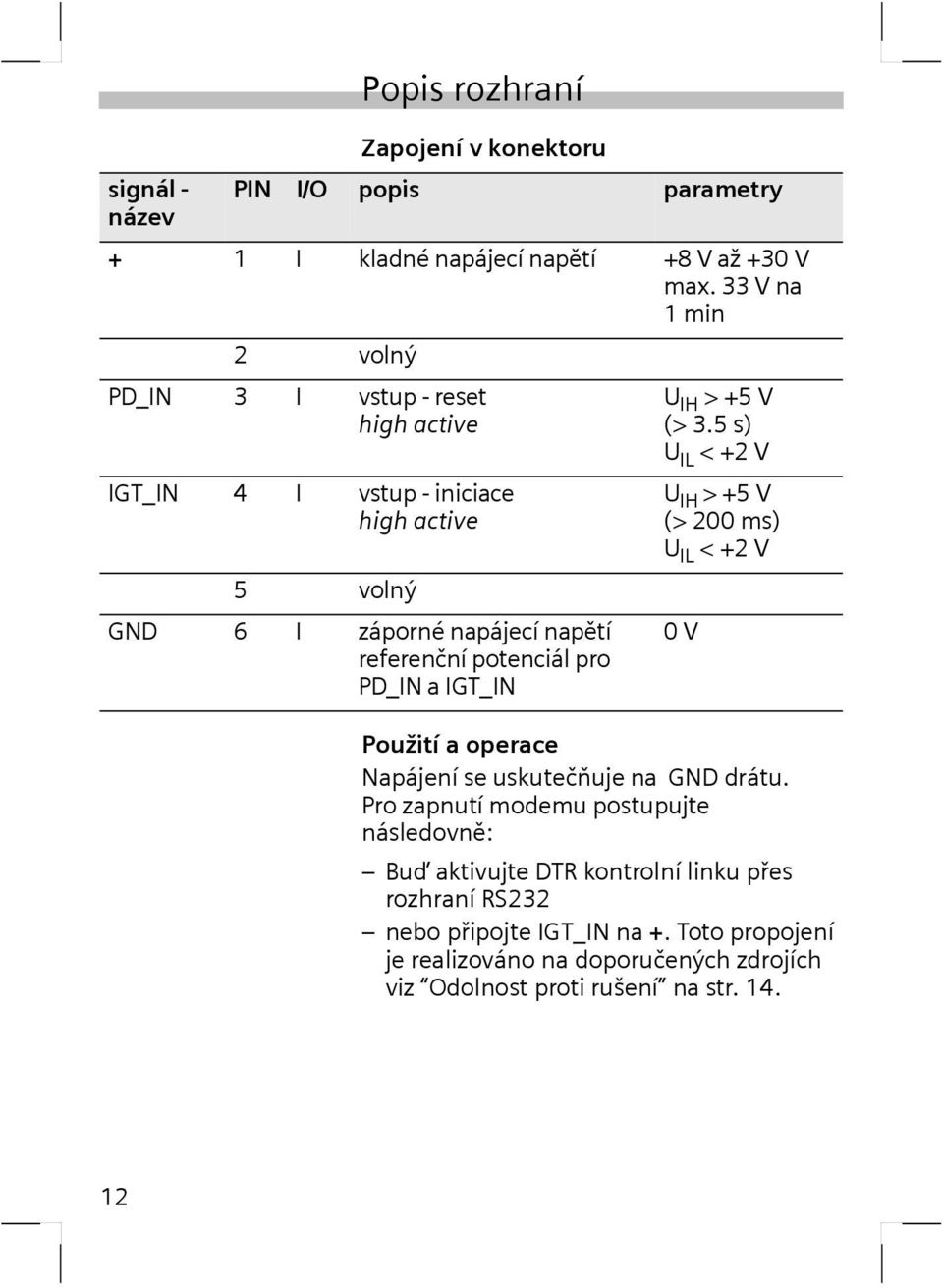

13 signál - název Popis rozhraní Zapojení v konektoru PIN I/O popis parametry + 1 I kladné napájecí napětí +8 V až +30 V max. 33 V na 1min 2 volný PD_IN 3 I vstup - reset high active IGT_IN 4 I vstup - iniciace high active 5 volný GND 6 I záporné napájecí napětí referenční potenciál pro PD_IN a IGT_IN U IH >+5V (> 3.5 s) U IL <+2V U IH > +5 V (> 200 ms) U IL <+2V 0V Použití a operace Napájení se uskutečňuje na GND drátu. Pro zapnutí modemu postupujte následovně: Buď aktivujte DTR kontrolní linku přes rozhraní RS232 nebo připojte IGT_IN na +. Toto propojení je realizováno na doporučených zdrojích viz Odolnost proti rušení na str

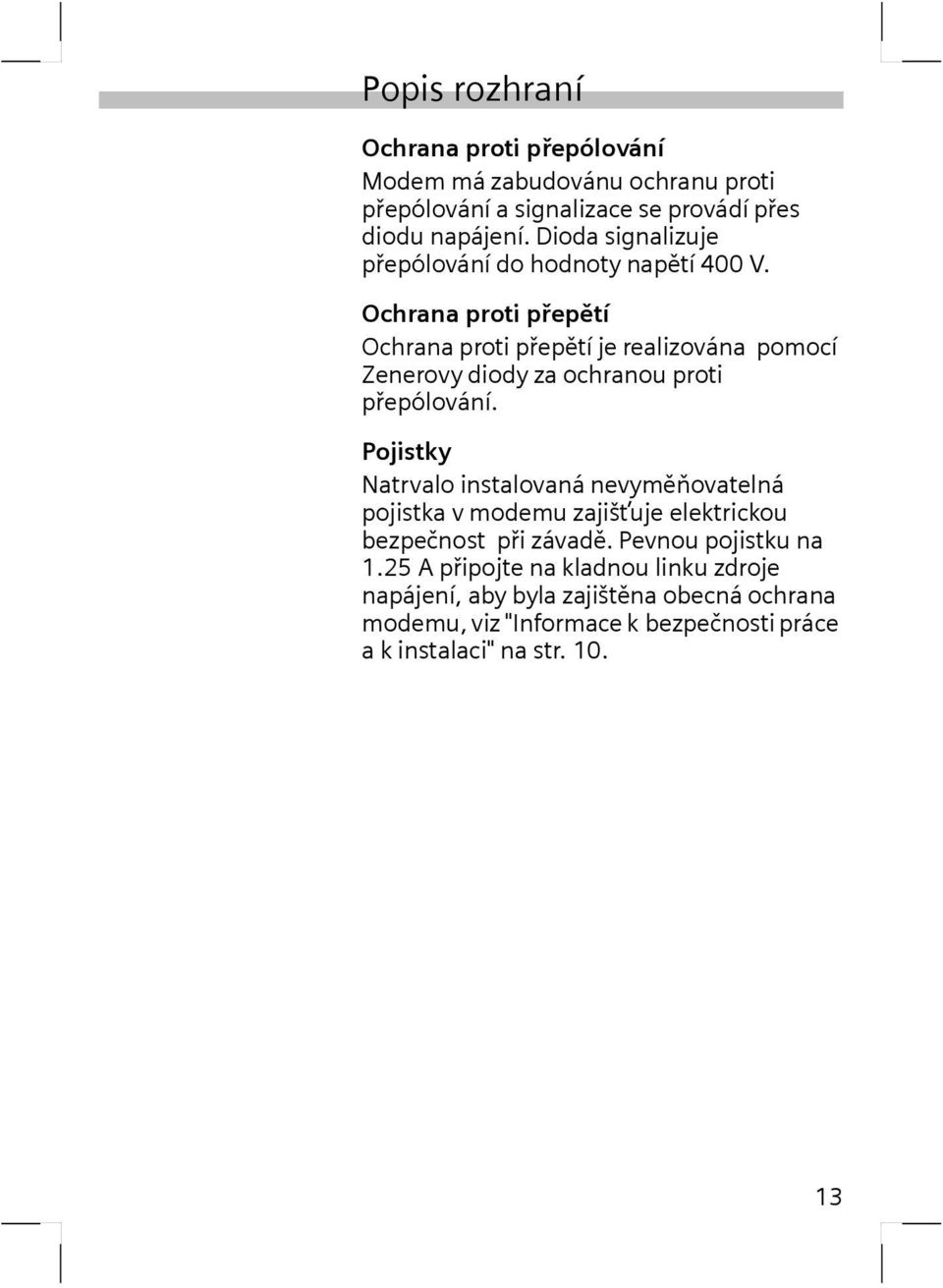

14 Popis rozhraní Ochrana proti přepólování Modem má zabudovánu ochranu proti přepólování a signalizace se provádí přes diodu napájení. Dioda signalizuje přepólování do hodnoty napětí 400 V. Ochrana proti přepětí Ochrana proti přepětí je realizována pomocí Zenerovy diody za ochranou proti přepólování. Pojistky Natrvalo instalovaná nevyměňovatelná pojistka v modemu zajišťuje elektrickou bezpečnost při závadě. Pevnou pojistku na 1.25 A připojte na kladnou linku zdroje napájení, aby byla zajištěna obecná ochrana modemu, viz "Informace k bezpečnosti práce a k instalaci" na str

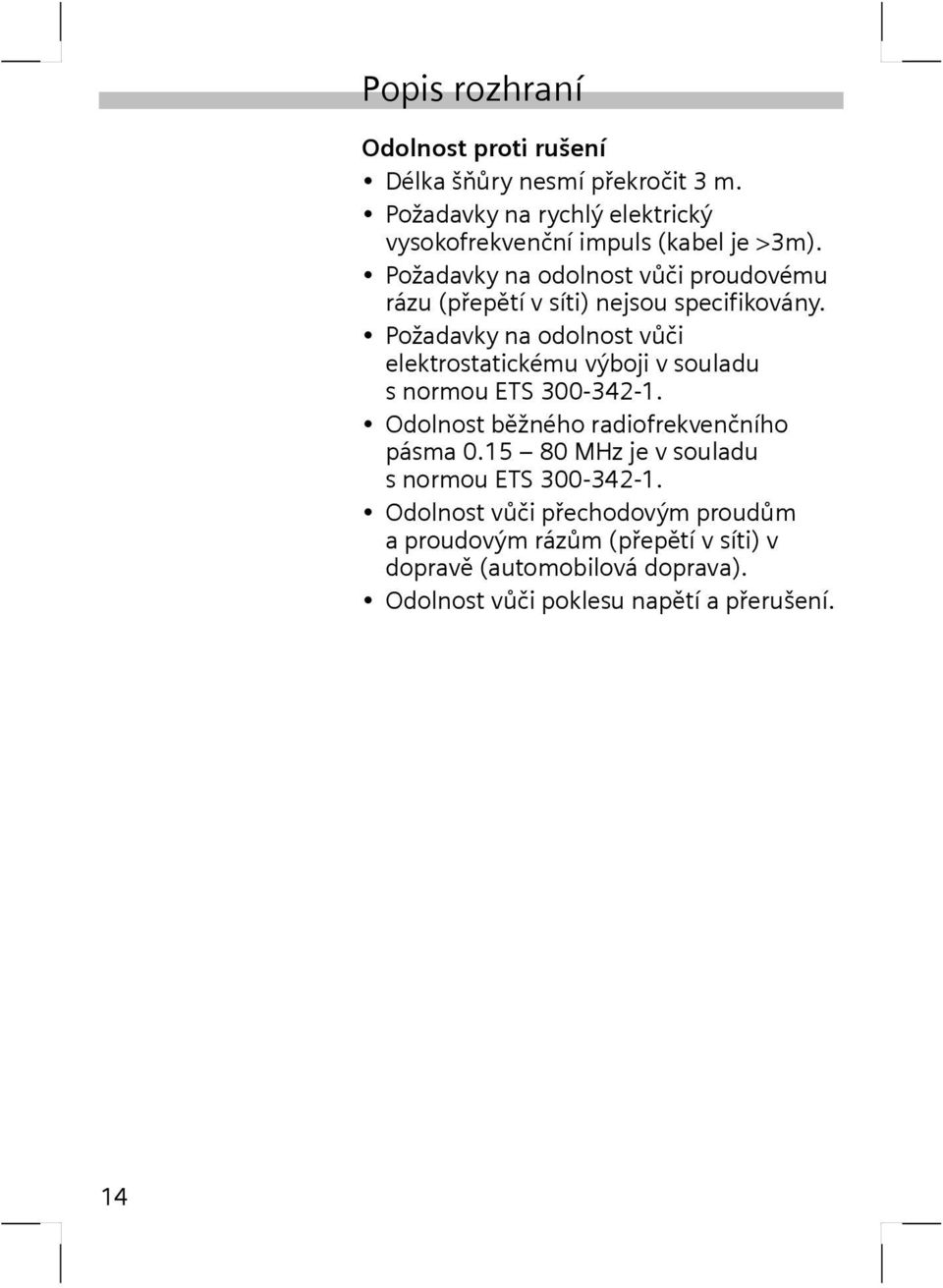

15 Popis rozhraní Odolnost proti rušení Délka šňůry nesmí překročit 3 m. Požadavky na rychlý elektrický vysokofrekvenční impuls (kabel je >3m). Požadavky na odolnost vůči proudovému rázu (přepětí v síti) nejsou specifikovány. Požadavky na odolnost vůči elektrostatickému výboji v souladu s normou ETS Odolnost běžného radiofrekvenčního pásma MHz je v souladu s normou ETS Odolnost vůči přechodovým proudům aproudovým rázům (přepětí v síti) v dopravě (automobilová doprava). Odolnost vůči poklesu napětí a přerušení. 14

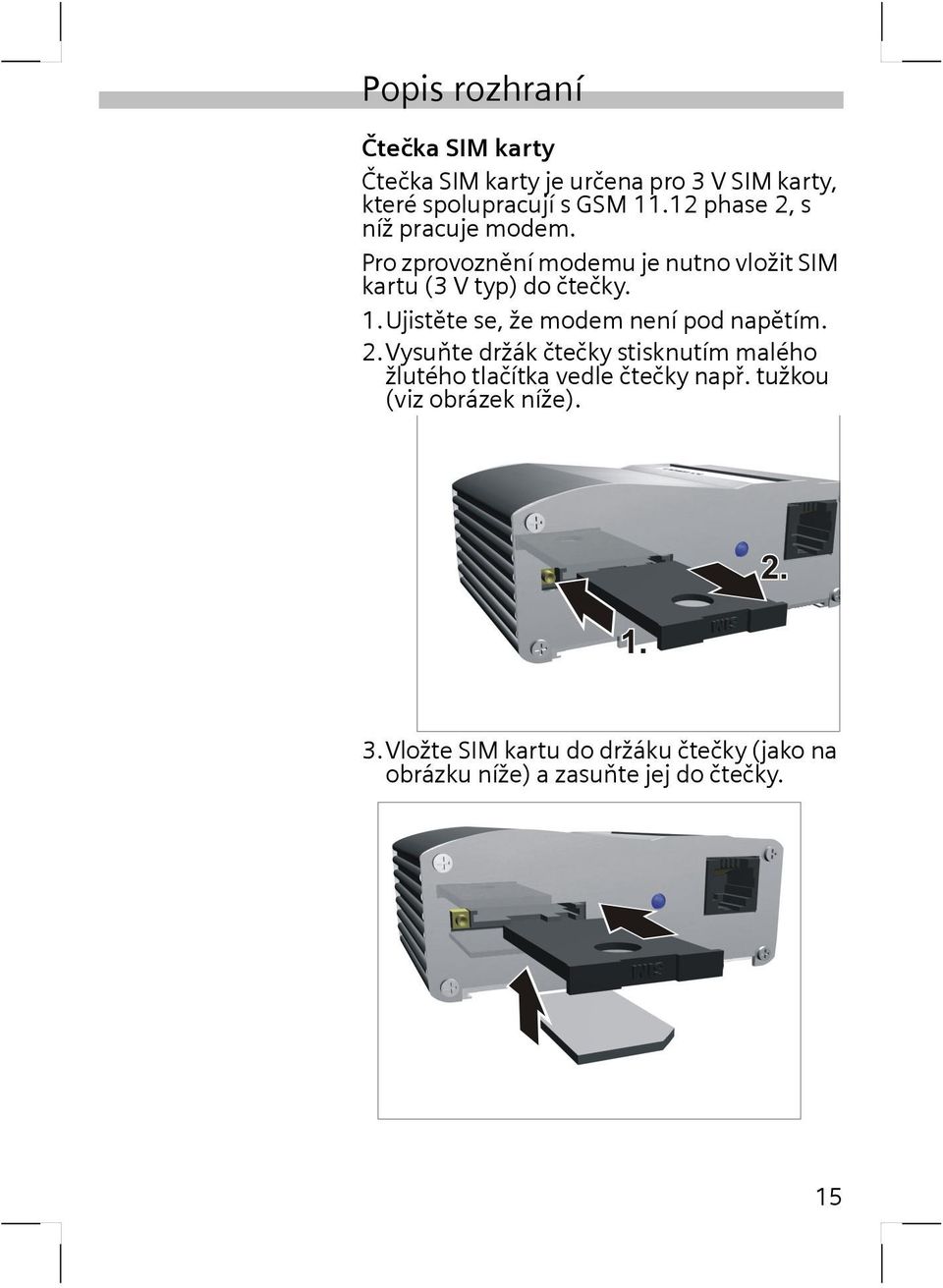

16 Popis rozhraní Čtečka SIM karty Čtečka SIM karty je určena pro 3 V SIM karty, které spolupracují s GSM phase 2, s níž pracuje modem. Pro zprovoznění modemu je nutno vložit SIM kartu (3 V typ) do čtečky. 1.Ujistěte se, že modem není pod napětím. 2.Vysuňte držák čtečky stisknutím malého žlutého tlačítka vedle čtečky např. tužkou (viz obrázek níže). 3.Vložte SIM kartu do držáku čtečky (jako na obrázku níže) a zasuňte jej do čtečky. 15

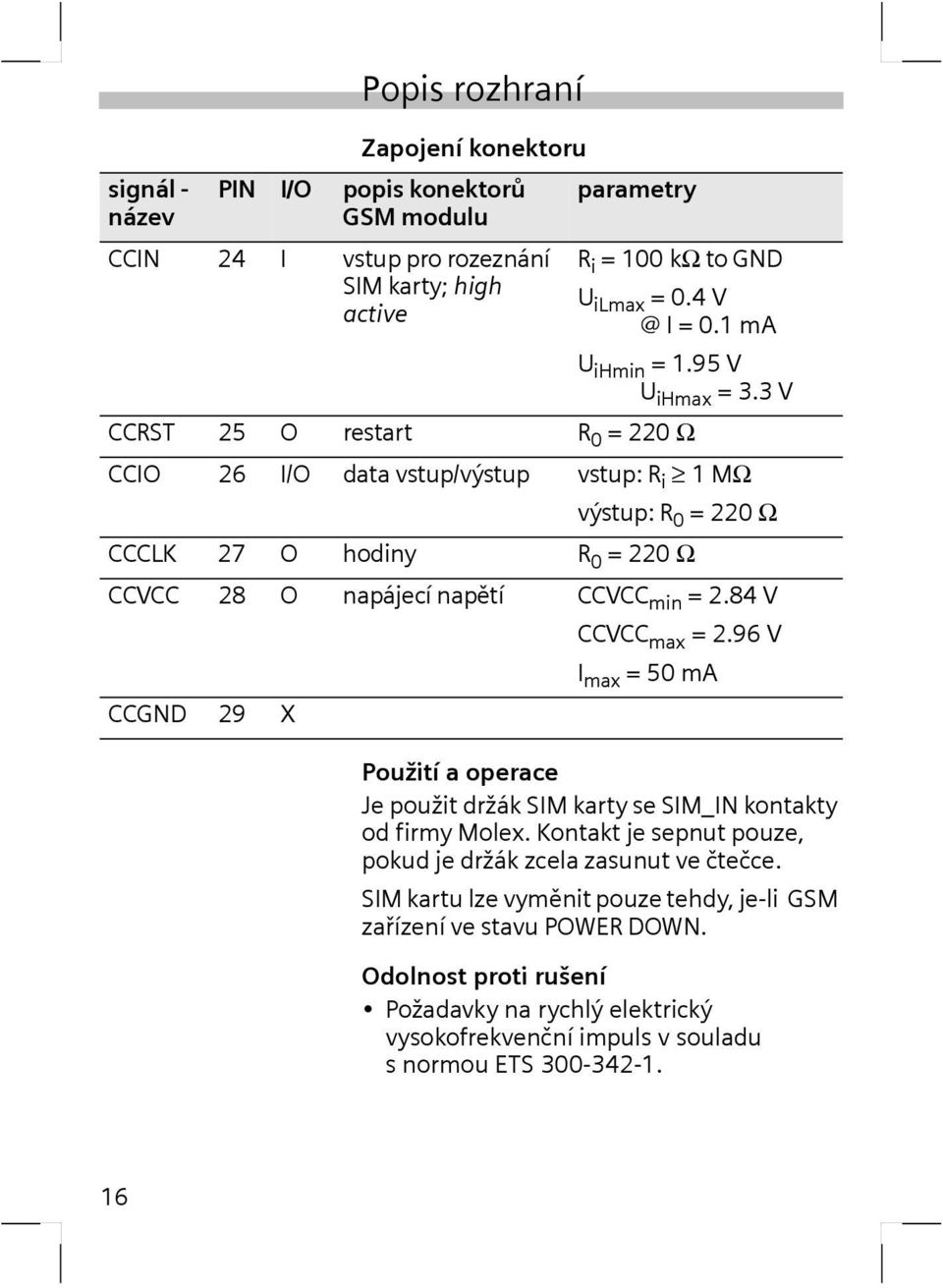

17 signál - název Popis rozhraní Zapojení konektoru PIN I/O popis konektorů parametry GSM modulu R i =100kΩ to GND CCIN 24 I vstup pro rozeznání SIM karty; high active U ilmax U ihmin =1.95V U ihmax =3.3V CCRST 25 O restart R 0 = 220 Ω CCIO 26 I/O data vstup/výstup vstup: R i 1MΩ výstup: R 0 = 220 Ω CCCLK 27 O hodiny R 0 = 220 Ω CCVCC 28 O napájecí napětí CCVCC min =2.84V CCVCC max =2.96V I max =50mA CCGND 29 X Použití a operace Je použit držák SIM karty se SIM_IN kontakty od firmy Molex. Kontakt je sepnut pouze, pokud je držák zcela zasunut ve čtečce. SIM kartu lze vyměnit pouze tehdy, je-li GSM zařízení ve stavu POWER DOWN. Odolnost proti rušení Požadavky na rychlý elektrický vysokofrekvenční impuls v souladu s normou ETS

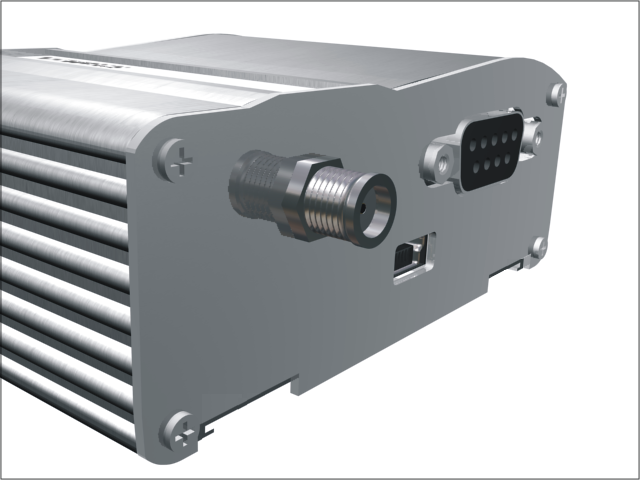

18 Popis rozhraní Anténní konektor SMA (female) Na radiofrekvenční (RF) rozhraní (GSM 850/ 900/1800/1900) lze připojit čtyřpásmovou anténu. Spojení je realizované ve formě 50 Ω SMA (female) koaxiálního konektoru (jack). Antenní konektor vnější vnitřní signál - název Zapojení konektoru PIN I/O popis RF vnitřní I/O RF vstup/výstup GND vnější X stínění 17

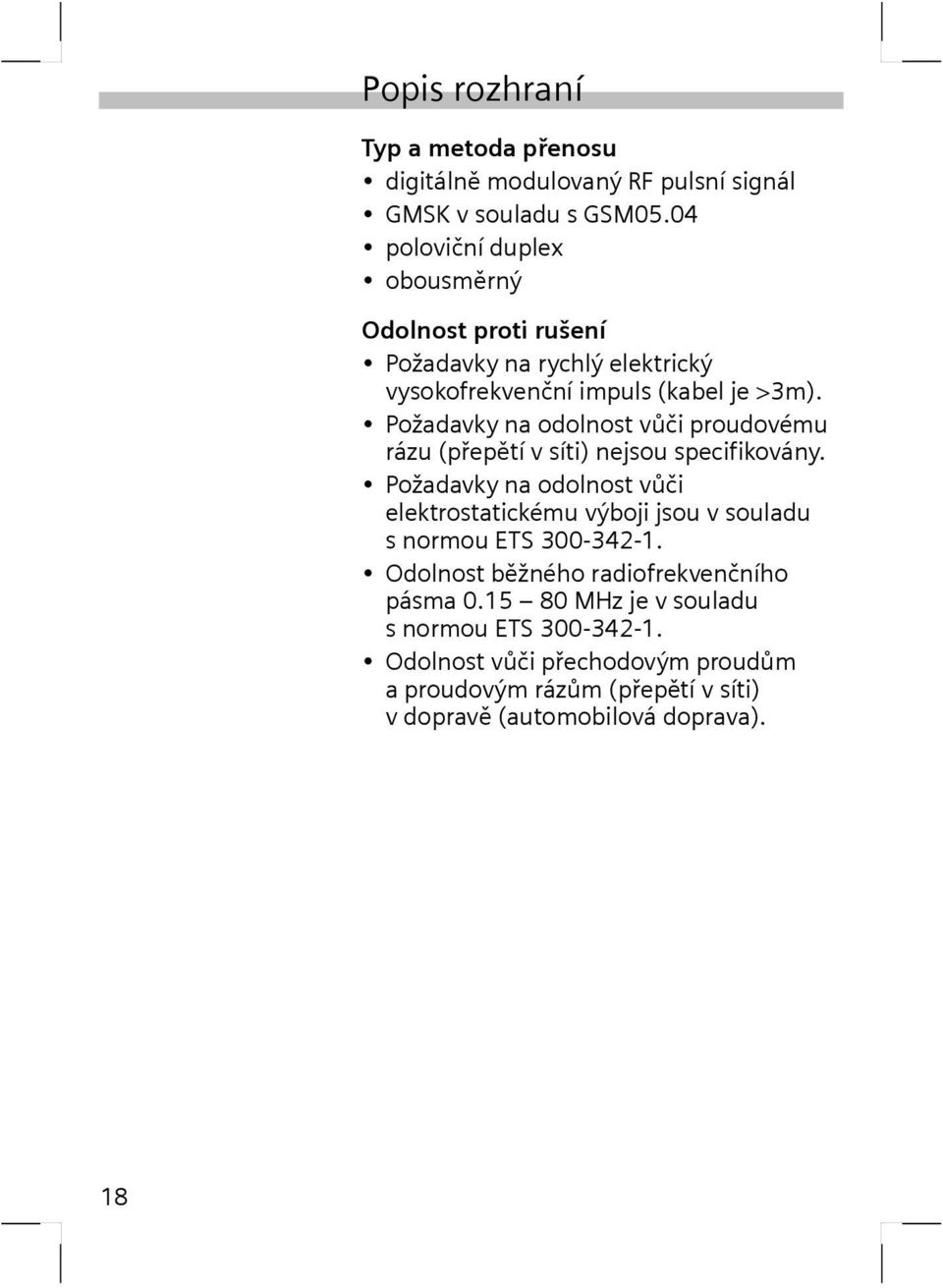

19 Popis rozhraní Typ a metoda přenosu digitálně modulovaný RF pulsní signál GMSK v souladu s GSM05.04 poloviční duplex obousměrný Odolnost proti rušení Požadavky na rychlý elektrický vysokofrekvenční impuls (kabel je >3m). Požadavky na odolnost vůči proudovému rázu (přepětí v síti) nejsou specifikovány. Požadavky na odolnost vůči elektrostatickému výboji jsou v souladu s normou ETS Odolnost běžného radiofrekvenčního pásma MHz je v souladu s normou ETS Odolnost vůči přechodovým proudům aproudovým rázům (přepětí v síti) vdopravě (automobilová doprava). 18

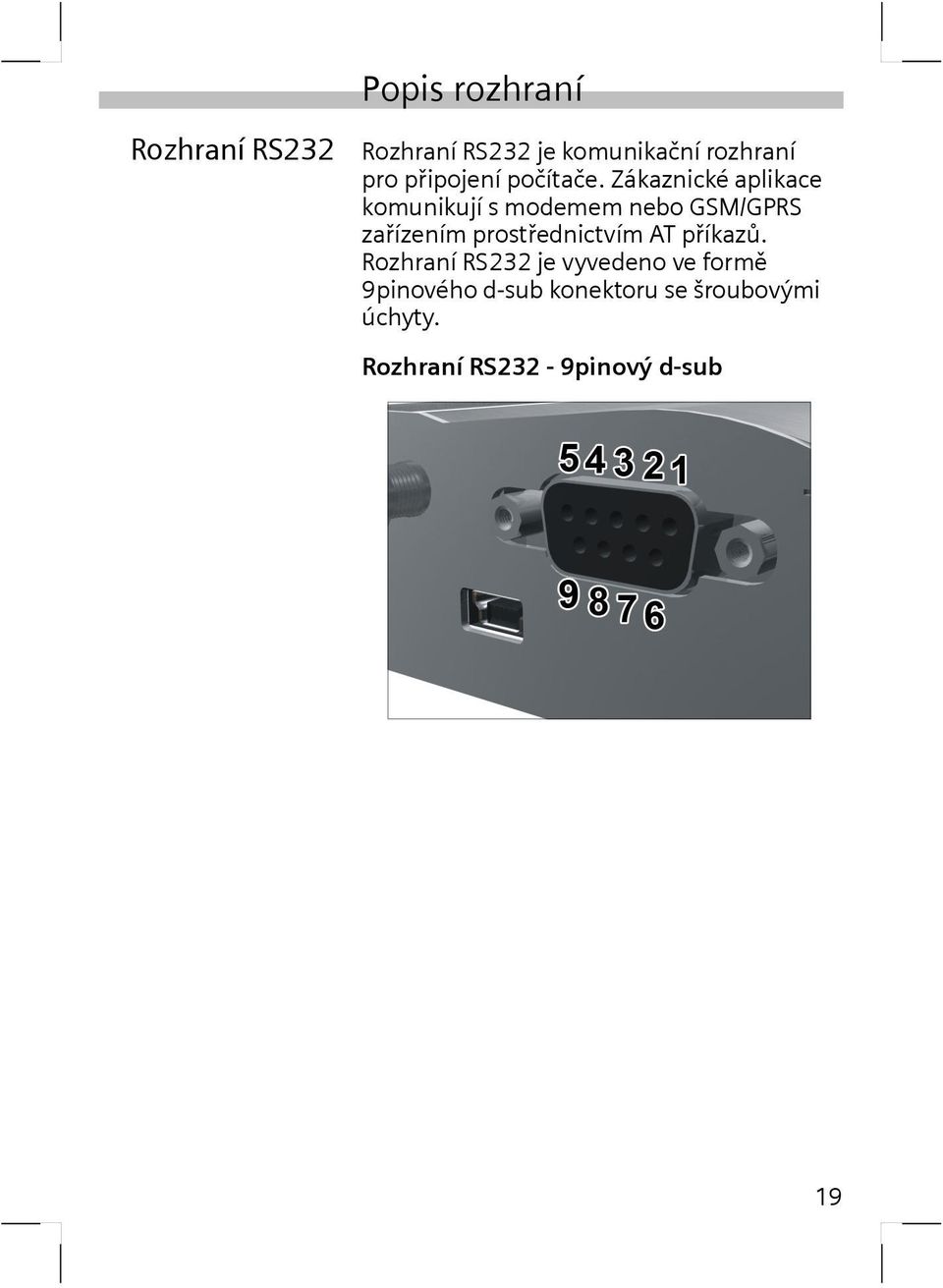

20 Popis rozhraní Rozhraní RS232 Rozhraní RS232 je komunikační rozhraní pro připojení počítače. Zákaznické aplikace komunikují s modemem nebo GSM/GPRS zařízením prostřednictvím AT příkazů. Rozhraní RS232 je vyvedeno ve formě 9pinového d-sub konektoru se šroubovými úchyty. Rozhraní RS232-9pinový d-sub 19

21 signál - název Popis rozhraní Zapojení konektoru PIN I/O popis parametry DCD 1 O Funkce odpovídají stejným funkcím sériového rozhraní na základě protokolu aktivní úroveň > 5 V < 5V RXD 2 O logický 1=low < 5V V.24. logický 0=high >+5V TXD 3 I aktivní úroveň > 2.4V <1.8V DTR 4 I aktivní úroveň > 2.4V <1.8V GND 5 0 V DSR 6 O aktivní úroveň > 5V < 5V RTS 7 I aktivní úroveň > 2.4V <1.8V CTS 8 O aktivní úroveň > 5V < 5V RI 9 O aktivní úroveň > 5V < 5V Využití Přes rozhraní RS232 může zákaznická aplikace (např. počítač) připojená přes kabel RS232 ovláat modem a přenášet data. 20

22 Popis rozhraní Odolnost proti rušení Délka spojovacího kabelu nesmí překročit 1.8 m. Rozmezí nominálního signálu: ±15 V. Max. napájecí proud 1 A. Požadavky na rychlý elektrický vysokofrekvenční impuls nejsou specifikovány. Požadavky na odolnost vůči proudovému rázu (přepětí v síti) nejsou specifikovány. Požadavky na odolnost vůči elektrostatickému výboji jsou v souladu s normou ETS Odolnost vůči přechodovým proudům aproudovým rázům (přepětí v síti) v dopravě (automobilová doprava). 21

23 Popis rozhraní Rozhraní mini USB) Nové rozhraní mini USB je komunikační rozhraní pro připojení počítače. Zákaznické aplikace komunikují s modemem nebo GSM/ GPRS zařízením prostřednictvím AT příkazů. Rozhraní mini USB je vyvedeno ve formě 5pinového USB konektoru. mini USB konektor signál - název Zapojení konektoru PIN I/O popis VBUS 1 4,75 < VBUS > 5,25 V D+ 2 data + D- 3 data nepřipojen 4 GND 5 0 V 22

24 Uvedení do provozu Zapnutí modemu Předtím než uvedete modul do provozu, je nutno zapojit všechny komponenty, které jsou zapotřebí pro chod vašich aplikací, a dále musí být vložená SIM karta (modem je přitom vypnutý). Modem je připraven k uvedení do provozu připojením napájecího zdroje k modemu a aktivací iniciační linky. Je-li použit doporučený napájecí zdroj, pak je iniciační linka spojena s napájecí linkou, a tím je modem okamžitě zapnut a aktivován. Jakmile je modem aktivován, začne s vyhledáváním sítě a přihlašovací procedurou uprovozovatele sítě. Přečtěte si laskavě následující podmínky pro zapnutí a vypnutí modemu: Pouhé připojení samotného napájecího zdroje (+ na pin 1 a GND na pin 6) nestačí kzapnutí modemu. Lze jej zapnout dvěma rozdílnými způsoby: Aktivace IGT_IN iniciačního signálu na konektoru napájecího zdroje Spínací regulátor se zapíná příkazem IGT_IN = high signal. Pokud je spínač zapnut, je VBAT generováno jako provozní napětí GSM/GPRS modul. Tyto kroky stále ještě neaktivují GSM/GPRS modul. V modulu GSM/GPRS vygeneruje tranzistorový spínač po spuštění pomocí VBAT iniciační signál IGT s prodlevou asi 100 ms. Teprve nyní je modul zapnut. (Opouští operační mód POWER DOWN.) 23

25 Uvedení do provozu Ve stavu pod napětím (proudem) poskytuje GSM/GPRS modul napájecí napětí (VDD). VDD zajistí, že zůstane zapnutý spínací regulátor i tehdy, když dojde ke ztrátě uzavírací (např. IGT_IN = low). Vysvětlení: VBAT = provozní napětí pro modul VDD = napájecí napětí z modulu Aktivace rozhraní RS232 nebo USB ovládací linky DTR Modem lze také zapnout stejným způsobem jako přes IGT_IN aktivací rozhraní RS232 ovládací linky DTR (high signal). Poznámka Modem lze okamžitě zapnout použitím doporučeného napájecího zdroje (viz vysvětlení v uvedení do provozu). Vypnutí/ resetování modemu Modem lze vypnout dvěma odlišnými způsoby: SW vypnutí pomocí AT příkazu Vypnutí (softwarové) pomocí AT příkazu je doporučeno kvůli řízenému vypnutí modemu. V tomto případě se GSM/GPRS modul odhlásí dříve než časový spínač odpojí napájecí napětí. 24

26 Uvedení do provozu Aktivace PD_IN resetovacího signálu na konektoru (připojení) napájení Linka POWER DOWN na GSM/GPRS modulu je připojena na vstupní pin časového spínače zdroje ASIC, který lze vypnout pouze změnou stavu časového spínače. abyste toho dosáhli, musí být resetovací linka PD_IN modemu aktivní (high) alespoň po dobu 3.5 s. To způsobí tvrdé odpojení, přičemž modem nebude schopen se správně odhlásit od základny v provozních módech STANDBY atalk. V případě tohoto hardwarového vypnutí již software není schopen zareagovat před odpojením napětí. To odpovídá přímému nehlášenému odpojení provozního napětí. V aplikaci můžete modul vypnout nebo resetovat, aniž byste přerušili napájení. 25

27 Operační módy / zobrazení pomocí LED LED signalizuje tyto operační módy modemu: operační mód po připojení napájecího zdroje LED svítí 2 vteřiny POWER DOWN nesvítí vyhledává síť nebo rychle bliká není vložena SIM karta nebo není zadán PIN (přes počítač) nebo není k dispozici síť GSM nebo GPRS 26

28 Operační módy / zobrazení pomocí LED operační mód STANDBY GSM síť (přihlášen v síti) spojení (TALK) STANDBY GPRS síť (Contex aktivován) přenos dat LED bliká pomalu svítí bliká pomalu (2krát) mrká (během přenosu dat bliká rychle) Upozornění: Obvykle trvá vyhledávání sítě a přihlašování modemu jen několik vteřin. Pokud dioda i nadále bliká, znamená to že není vložena SIM karta či není zadán PIN či není k dispozici síť GSM. POWER DOWN mód Když je připojeno napájecí napětí (+ a GND), nachází se modem v módu POWER DOWN. Provozní napěti GSM/GPRS modulu je odpojeno (spínací regulátor je vypnutý). Jinými slovy software GSM modulu není aktivní. Převedení do módu POWER DOWN proběhne obvykle za těchto okolností: Když je modem (modul) vypnut AT příkazy (např. mód sleep). Když je aktivní externí resetovací linka. 27

29 Operační módy / zobrazení pomocí LED Hledání sítě (žádná SIM karta, žádný PIN, žádná GSM síť) Pohotovostní stav (STANDBY) Edge Speed ES75 Přenos dat Edge Speed ES75 V módu hledání sítě modem vyhledává GSM/ GPRS síť. Všechny komponenty GSM/GPRS modemu (modulu), které nejsou v tu chvíli zapotřebí, jsou postupně vypnuty úsporným softwarem. Tohoto stavu se dosáhne: Z módu POWER DOWN vysláním iniciáčního signálu (zapnout) na zdroji napájení nebo z módu STANDBY ztrátou sítě (modem je mimo dosah sítě). Modem je připraven pro přenos dat přes GPRS, ale momentálně nejsou žádná data přijímána ani odesílána. Spotřeba energie v tomto módu závisí na momentálním nastavení sítě a GPRS konfiguraci (např. nastavení multislotu). Probíhá přenos dat přes GPRS. Spotřeba energie v tomto módu závisí na nastavení sítě (např. úroveň napájení) a odesílací stahovací rychlosti dat a GPRS konfiguraci ( (např. použité nastavení multislotu). 28

30 Ovládání AT příkazy Modem je ovládán a programován prostřednictvím AT příkazů. Struktura AT příkazu odpovídá použitému modulu MC75. AT příkazy lze získat na internetových stránkách WM: 29

31 Kompatibilita / Schválení / Údržba Schválení produktu Údržba - rady Společnost Siemens tímto prohlašuje, že přístroj popsaný v této příručce splňuje všechny základní požadavky směrnice 1999/5/EC (R&TTE ). Kopie originálního prohlášení o shodě je k dispozici na následující internetové adrese: Modem splňuje hodnoty koeficientu SAR definované organizací ICNIRP a hodnoty předepsané nařízením vlády č. 480/2000 Sb. O ochraně zdraví před neionizujícím zářením. Přístroj je možno provozovat jako rádiové zařízení na základě generální licence č. GL - 1/R/2000. Prohlášení o shodě platné pro Českou republiku je součástí návodu. Se SIM-kartou je třeba zacházet stejně opatrně jako s kreditní kartou. Neohýbejte ji, chraňte ji před poškrábáním a nevystavujte ji statické elektřině. Při čištění telefonu nepoužívejte agresivní chemikálie, rozpouštědla a abrasivní čistící prostředky! 30

32 Rejstřík A antenní konektor 17 anténní konektor 11 AT příkazy 29 B bezpečnostní pokyny 1 D data 9 E čtečka SIM karty 15 externí rozhraní 9 F fax 9 I instalace - bezpečnost 10 L LED 5, 26 M miničtečka na SIM kartu 11 mód power down 27 mód standby 28 N napájecí zdroj 11 O obsah balení 10 ochrana proti přepětí 13 ochrana proti přepólování 13 operační módy 26 P přehled 5 přenos dat 28 přepětí 13 přepólování 13 příslušenství 9 pojistky 13 popis produktu 6 popis rozhraní 11 power down 27 R rozhraní RS232 11, 19 S schválení produktu 8 SMS 8 standby 28 T technické údaje 8 U uvedení do provozu 23 V vlastnosti 8 vypnutí 24 Z zapnutí 23 31

33 7619 Vydal Siemens s.r.o. ICM Wireless Modules Průmyslová 7, Praha106 Česká republika Technické změny a změny dodání vyhrazeny. Veškerá práva vyhrazena. Vydáno v ČR, 08/2005, 0.1 be inspired Wireless Modules
