Prostor pro nové perspektivy SIMATIC PCS 7 V9.0: Více flexibility v procesní automatizaci

Transkript

1 Prostor pro nové perspektivy SIMATIC PCS 7 V9.0: Více flexibility v procesní automatizaci siemens.com/pcs7-v9

2 Strana 2

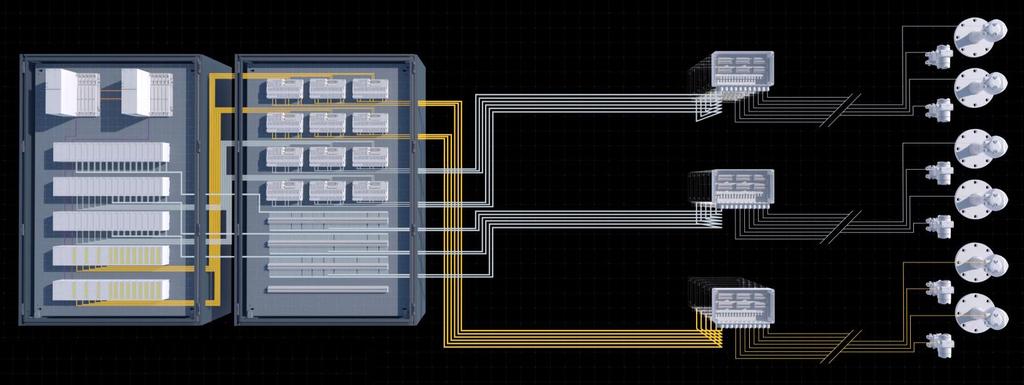

3 SIMATIC PCS 7 dnes přechod od klasického řešení DCS Strana 3

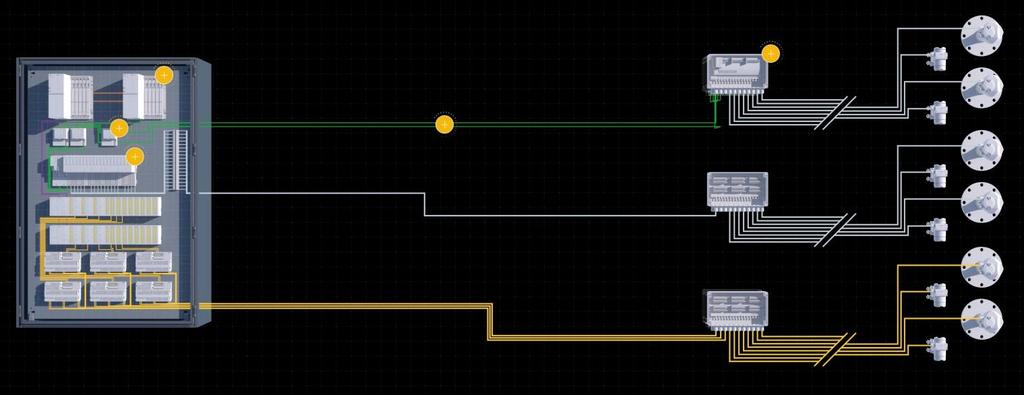

4 ke kompaktnímu a plně distribuovanému CPU 410-5H CFU Y-Switch Profinet ET 200SP HA Strana 4

5 Digitalizace mění vše Strana 5

6 Digitalizace ovlivňuje všechny aspekty a komponenty v procesní automatizaci, komunikace je klíčová Podnik Integrace MES/ERP Vývoj Eliminace (elektronického) papíru Digitální dvojče Simulace Kontrolér Vylepšená komunikace Obsluha Situational awareness Server Virtualizace Síť Rychlost Spolehlivost Flexibilita Standardy Služby, Cloud MindSphere, Sinalytics Údržba Asset management I/O Připojování za chodu Plug & Produce Instrumentation Chytrá zařízení, vlastní diagnostika Strana 6

7 Digitalizace začíná už na úrovni pole Strana 7

8 Digitalizace začíná už na úrovni pole pomocí PROFINETu Co je PROFINET? PROFINET je založen na standardu Industrial Ethernet (100MBit/s, IEEE 802.3) je otevřený standard pro komunikaci z pole přes Industrial Ethernet společenství PI (PROFIBUS & PROFINET International) je celosvětově nejrozšířenější ethernetový standard pro automatizaci je digitální komunikace je real-time a deterministický také využívá IT standardy jako TCP/IP Strana 8

9 PROFINET Kombinace dvou slov Síťový standard: Ethernet Vysoká datová propustnost Digitalizace Flexibilní architektury Fieldbus standard: PROFIBUS PROFINET Real-time komunikace Vysoká dostupnost Diagnostika Strana 9

10 SIMATIC S7-410 OS/Batch/Route Control/Maintenance Inženýrská stanice COMOS stanice Industrial Ethernet Kontrolér S7-410 (E) jedno CPU pro všechny aplikace včetně Safety PROFINET, redundantní XC-200 PROFIBUS-DP ET 200M XF204-2BA Y-Switch ET 200SP HA ma/hart PROFINET, optika ET 200iSP Integrované pohony SIMOCODE SINAMICS XP-200 ET 200M MTA ma/hart ma/hart EX CFU PA PROFIBUS-PA Strana 10

11 SIMATIC CPU 410 Kontrolér pro procesní automatizaci Hlavní vlastnosti Jedno CPU pro všechny aplikace (včetně H a F) Individuální dimenzování pomocí SEC v krocích po 100 PO Dokonce během provozu! Bez rizika volby špatné velikosti CPU během plánování Jeden náhradní díl 100% kompatibilita pro stávající PCS 7 aplikace Vysoká robustnost Ochranný povlak Rozšířený teplotní rozsah ( ᵒC) Integrovaná remanentní zaváděcí paměť Klíčové výhody Plaťte jen to,co používáte: Bez předplatného za rezervu Zjednodušení správy náhradních dílů Non-Stop provoz (Změna typů za chodu) Ochrana investice díky oběma rozhraním - PROFIBUS & PROFINET Strana 11

12 SIMATIC CPU 410 Nový Firmware verze V8.2 Připraven pro budoucnost PROFINET IO Redundantní PROFINET IO konfigurace (R1) Systémová redundance (S2) Konfigurace za chodu pro H-systém (H-CiR) Konfigurace za chodu pro jednoduchý systém (CiR) Sekvence událostí (SoE) pro PROFINET IO V8.2 Nový koncept paměti Nevolatilní Load paměť Beze změny hardware Dlouhodobé úložiště bez baterie(jako flash karta) Kompatibilní s úložištěm work paměti přes baterii Nové bezpečnostní vlastnosti Podpora Syslog pro Security Incident and Event Management (SIEM) systémy Unikátní zabezpečení rozhraní do pole Dodatečné ochrana pro PROFIBUS-DP a PROFINET IO rozhraní Další vlastnosti Firmware update ve dvou krocích(redukuje čas odstavení CPU) Strana 12

13 CPU 410 V8.2 Nový koncept paměti CPU 410 FW V8.1 CPU 410 FW V8.2 Nově vytvořená Každé nahrání do CPU automaticky uloží program do remanentní zaváděcí (load) paměti (FLASH) Volatile load memory Volatile work memory Volatile system memory Remanent ní zaváděcí paměť Volatile work memory Volatile system memory Ztracená data Všechna dynamická data, jako je diagnostický buffer, bitová paměť, čítače, časovače, aktuální hodnoty v datových blocích Funkce PCS 7 read back uloží aktuální hodnoty vybraných bloků také do remanentní zaváděcí paměti Pomocí záložní baterie je možní zálohovat všechna online data Strana 13

14 CPU 410 V8.2 Dodatečné zabezpečení rozhranní do pole Bezpečnostní funkce dosud V8.1 Bezpečná komunikace na systémovou sběrnici přes CP443-1Adv Ochrana CPU hesly Podpora Block Privacy funkce Podepsaný firmware Dodatečná ochrana odmítnutím externích spojení ES, OS CPU 410-5H Building with control room Nové bezpečnostní funkce V8.2 XF 200 Bezpečnostní Event log Bezpečnostní informace a správce událostí (SIEM) Zabezpečení rozhranní PN a PB Dodatečná ochrana pro PROFIBUS-DP a PROFINET IO CPU odmítne příchozí požadavek na komunikaci z pole Field Interface Security Ochrana přístupu CPU410 k polní sběrnici Aktivace pro každé rozhranní zvlášť včetně PROFIBUS Požadavek na externí komunikaci se odmítne Projde pouze komunikace na polní zařízení Ochrana proti nežádoucímu přístupu z pole Integrated drives SIMOCODE SINAMICS Outside facilities XC wire Field Devices (external powered) PROFIBUS-DP IE/PB-Link SITOP UPS 8600 XP-200 Y-Switch CFU PA PN/PN PROFIBUS-PA ET 200SP CFU CIO ET 200M Package Units Indoor facilities PROFIsafe Field Devices Strana 14

15 PRELIMINARY CPU 410 V8.2 SysLog Security-Event-Logging Požadavky Security-Event-Logging je požadován: Standardy, např. IEC Certifikací, např. dle IEC 62443, CSPN (France) Nařízeními, např. v Německu Vlastnosti Logování specifických uživatelských akcí Oddělený SysLog buffer s až událostmi Stažení SysLog buffer (přes text. soubor) je možné Konfigurace až 4 SysLog serverů (např. SIEM) Automatická komunikace a výměna dat se SysLog servery Přínosy Zvýšení zabezpečení systému Podpora SysLog serverů jako SIEM Dodatečné informace o komunikačních událostech Oddělený buffer, nezávislý na diagnostickém bufferu Strana 15 Reported Events Start session with password Session denied because of wrong password Session closed Password set or changed Change of the protection level Communication shut down Communication startup New configuration data Download of user program Firmware update denied because of wrong signature Download of new firmware version Activation of new firmware (restart with new firmware) Change of operation state Change of date/time SysLog buffer overflow Field Interface Security changed (on/off)

16 CPU 410 pro menší a speciální aplikace CPU 410E Speciální navržen pro menší aplikace 6ES7410-5HM08-0AB0 CPU 410-5H Škálovatelné CPU pro všechny aplikace 6ES7410-5HX08-0AB0 CPU 410SIS Speciálně pro SIMATIC SIS Compact 6ES7410-5FM08-0AB0 Strana 16

17 SIMATIC PCS 7 CPU 410E Výhody pro malé PCS 7 aplikace Vlastnosti Flexibilní Standardní, redundantní a Fail-Safe aplikace Identický hardware jako CPU 410-5H Robustní Ochranný povlak +70 C Ochrana investice Jedno PROFIBUS a dvě PROFINET rozhraní; inovace pomocí updatu firmware Omezení Maximum: 200 PO Snížení kapacit dle CPU 412/414H Paměť IO data Klíčové výhody Všechny výhody S7-410 pro malé aplikace za cenu dnešních CPU 412/414 Rozdíly 410-5H 410E Totožné 410-5H/410E Procesní objekty 100 2k+ (2600) 200 Work paměť (Code/Data) 32 Mbyte 4 Mbyte Procesní oblast DP: 6 kbyte PN: 8 kbyte DP: 1536 byte PN: 1536 byte Load paměť (interní, nevolatilní) 48Mbyte Bitové operace n, typ. 7,5 ns Adresní rozsah/process image 16 kbyte Komunikační spojení 120 DP slave/pn zařízení 96/250 Počet úloh 9 úloh (10ms.. > 5 sec) Funkce Totožné (V8.2) Strana 17

18 SIMATIC SIS compact OS/Batch/Route Control/Maintenance Inženýrská stanice COMOS stanice Industrial Ethernet Kontrolér S7-410 (E) jedno CPU pro všechny aplikace včetně Safety PROFINET, redundantní XC-200 PROFIBUS-DP ET 200M XF204-2BA Y-Switch ET 200SP HA ma/hart PROFINET, optika ET 200iSP Integrované pohony SIMOCODE SINAMICS XP-200 ET 200M MTA ma/hart ma/hart EX CFU PA PROFIBUS-PA Strana 18

19 Funkční bezpečnost pro procesní automatizaci SIMATIC SIS compact nový oddělený bezpečnostní systém Strana 19

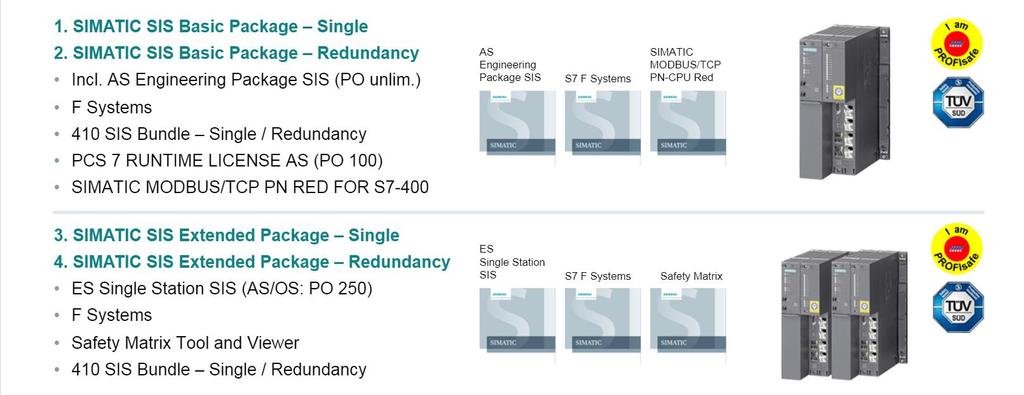

20 SIMATIC SIS compact balíčky Strana 20

21 SIMATIC ET 200SP HA OS/Batch/Route Control/Maintenance Engineering Stations COMOS Station Industrial Ethernet Kontrolér S7-410 (E) Jedno CPU pro všechny aplikace včetně Safety PROFINET, redundantní XC-200 PROFIBUS-DP ET 200M XF204-2BA Y-Switch ET 200SP HA ma/hart PROFINET, Optika ET 200iSP Integrované pohony SIMOCODE SINAMICS XP-200 ET 200M MTA ma/hart ma/hart EX CFU PA PROFIBUS-PA Strana 21

22 SIMATIC ET 200SP HA Nové, kompaktní vzdálené I/O pro procesní průmysl Vysoce modulární I/O s jednou z nejmenších zástaveb na trhu DCS Rozměry Výška 203 mm; hloubka 163 mm Až 32 kanálů v 22,5 mm širokém modulu Až 56 modulů na stanici Nejvyšší dostupnost Redundantní 24 V napájení Redundantní PROFINET rozhraní Redundantní I/O Moduly Různé typy modulů 16xAI/8xAO HART, 16xAI TC/RTD 16x AI/DI/DO univerzální 16xDI, 16xDO SoE* NAMUR, 230V, 4RO Fail-Safe, Ex, Izolované Připraveno do pole Instalace až do Ex-Zone 2 Teplotní rozsah: -40º až +70ºC Ochranný povlak Vyhovuje NE21 Použitelné až do 4,000 m Jednoduché plánování, instalace a údržba Standardní I/O svorkovnice pro všechny hlavní signály AI, AO, DI, DO Pro rychlé a jednoduché drátování Svorkovnice s Push-In technologií Strana 22 *SoE Sequence of event časové značky přímo z modulu

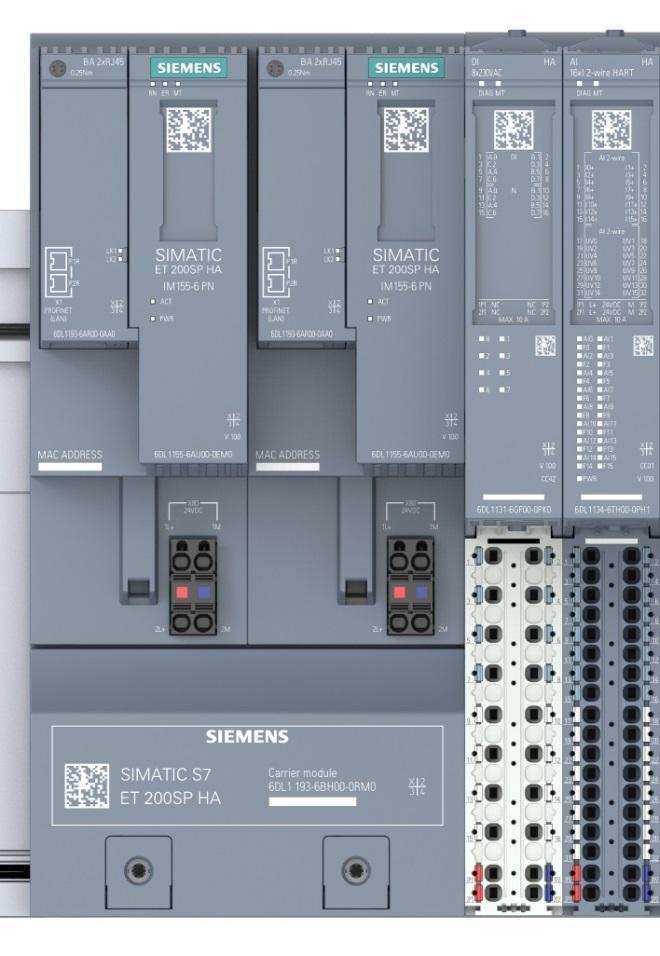

23 SIMATIC ET 200SP HA Struktura systému Bus adaptér Interface modul Nosič IM I/O modul Blok svorkovnice Nosič EM Server modul Strana 23

24 PCS 7 Modular IO devices ET 200SP HA ET 200SP HA I/O moduly PCS 7 V9 k 05/17 AI 16xI 2-wire HART AI 16xTC/8xRTD 2-/3-/4-wire AI-DI16/DO16x24VDC (configurable I/O) AO 8xI HART DI 16x24VDC DI 16xNAMUR DI 8x230VAC DI 8x24 125VDC DO 16x24VDC/0.5A RO 4x120VDC-230VAC/5A ET 200SP HA red. Strana 24

25 SIMATIC ET 200SP HA Výměna modulů za chodu Ukázka Je možné vyjmout jakýkoliv počet karet zároveň Strana 25

26 SIMATIC ET 200SP HA Různé připojení sběrnice díky Bus Adaptéru Standardní namáhání + pro zvýšené mechanické a EMC namáhání + optické připojení Média převodník (např. SCRJ/Metalika) BA 2x RJ45 BA 2x FC BA 2x LC BA SCRJ/FC BA SCRJ/RJ45 BA LC/RJ45 BA LC/FC Univerzální rozhraní pro připojení sítě díky Bus Adaptéru Strana 26

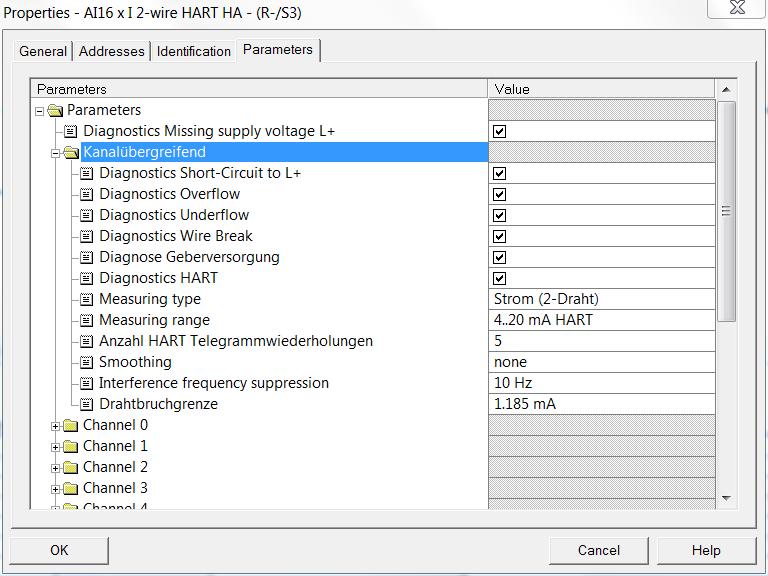

27 SIMATIC ET 200SP HA Jednoduchá a rychlá parametrizace I/O modulu Ukázka Vývojové prostředí(hw-config) ET 200M Vývojové prostředí (HW-Config) ET 200SP HA Parametrizace I/O modulu Vlož ET 200 stanici do HW-Config VložI/O modul do stanice ET 200 Otevři dialog Properties modulu Každý kanál musí být konfigurován samostatně Možnost konfigurace všech 16ti kanálů současně Strana 27

28 SIMATIC ET 200SP HA Multi HART (1) HART proměnné s ET 200M dnes Omezení Musíte od začátku vědět, co chcete Nebo musíte vložit CiR objekty Každá změna HART proměnných vyžaduje download HW config v režimu CiR Strana 28

29 SIMATIC ET 200SP HA Multi HART (2) Ukázka Multi HART s ET 200SP HA 1 Popis Jednoduché a flexibilní použití HART proměnných díky ET 200SP HA Jeden MultiHART blok na kanál a až 4 HART proměnné (čtění) 1 Všechny 4 proměnné přístupné z CFC bez nutnosti změny v HW konfiguraci 2 Jednoduché připojení MultiHART bloku k I/O adrese HW signálu 2 Strana 29

30 SIMATIC ET 200SP HA Redundance I/O Řešení redundance I/O dnes pomocí ET 200M Řešení redundance I/O pomocí ET 200SP HA MTA Redundantní blok svorkovnice Strana 30

31 SIMATIC ET 200SP HA I&M data přes SIMATIC Management Console (SMMC) Ukázka Instalace Jak to vypadá na inženýrské stanici SMMC na ES Industrial Ethernet / Plant Bus X5 CPU410-5H X8 PROFINET/Fieldbus ET 200SP HA Y-Switch CFU PA Strana 31

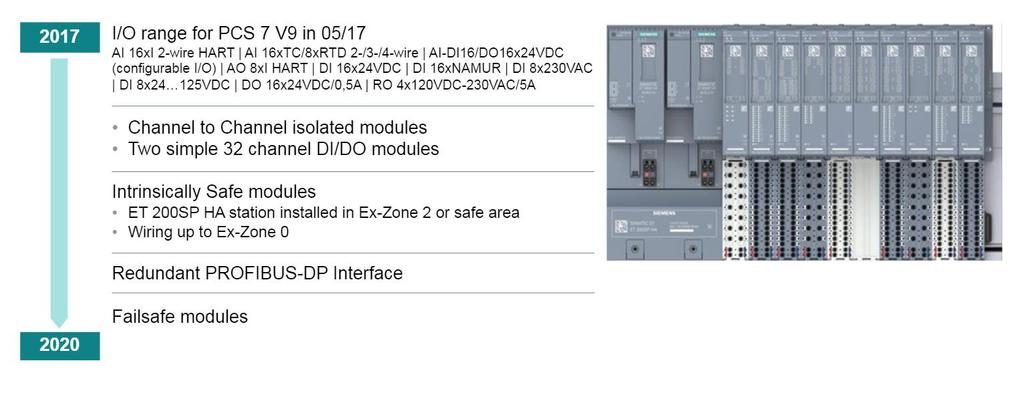

32 SIMATIC ET 200SP HA Plánované I/O moduly Strana 32

33 Ochranný povlak Úspora místa v rozvaděči Vysoká hustota kanálů Redundantní PROFINET rozhraní SIMATIC ET 200SP HA Výhody pro Vás odpovídá NE21 I/O stanici lze přizpůsobit na místě dle potřeb Nový koncept HART proměnných Podpora CiR/H-CiR Integrovaná redundance I/O Plně integrováno do PCS7 Flexibilní koncept redundance -40 C až +70 C Moduly a bloky svorkovnice lze měnit za chodu ( hot swap ) Škálovatelný a velmi flexibilní distribuovaný I/O systém Nová LED údržby pro detailnější diagnostiku Není potřeba nástrojů pro drátování díky technologii push-in I&M0 data ze všech komponent přes ASSET data record Strana 33

34 SIMATIC Compact Field Unit (CFU) OS/Batch/Route Control/Maintenance Engineering Stations COMOS Station Industrial Ethernet Kontrolér S7-410 (E) Jedno CPU pro všechny aplikace včetně Safety PROFINET, redundantní XC-200 PROFIBUS-DP ET 200M XF204-2BA Y-Switch ET 200SP HA ma/hart PROFINET, Optika ET 200iSP Integrované pohony SIMOCODE SINAMICS XP-200 ET 200M MTA ma/hart ma/hart EX CFU PA PROFIBUS-PA Strana 34

35 Kde jsme dnes Překonáváme omezení tradičního přístupu k I/O Různé komponenty požadovány Náhradní díly musí být připraveny (např. pro budoucí rozšiřování provozu) Velký počet rozvaděčů každý vyroben na zakázku Nutnost marshalling rozvaděčů pro přehledné drátování kabelů z pole Velmi postupné provedení projektu Vysoké úsilí při integraci polních zařízení Homerun Multicore Cables Velké množství metalických kabelů a zakončení Na chyby náchylné drátování: Nutná kompletní HW-FAT pro ověření dodávky Cíl: Zredukovat zástavbu celého I/O systému, zvýšit flexibilitu a snížit čas pro provedení projektu Strana 35

36 Co chceme zlepšit Vize Siemens nového návrhu I/O Od centralizovaného k decentralizovanému I/O přístupu: Dosáhněte nejvyšší flexibility pomocí modularizace Vašeho provozu! Od statických k volně konfigurovatelným I/O: Využívejte výhody a komfort softwarového drátování Pozdější připojování signálů! Od komplexní k jednoduché integraci polních zařízení: Plug-and-Produce namísto Pokus-omyl! Přístroj se automaticky ohlásí na naaderesuje stejně jako Windows najdou ovladač myši Od specifických zákaznických řešení ke standardním řešením: Umožňuje plnou kontrolu nákladů během celého životního cyklu provozu! SIMATIC Compact Field Unit (CFU) Pokládá základní kámen digitalizace na úrovni pole Strana 36

37 SIMATIC Compact Field Unit Plug-and-Produce více flexibility pomocí důsledné decentralizace Plně redundantní Redundantmí PROFINET rozhraní (S2) Redundantní 24V napájecí zdroj Vysoce dostupné řešení (voliteně) Detailní LED a systémová diagnostika pro preventivní údržbu Konfigurovatelný Bus Adaptér pro metaliku, optiku či obojí I/O kdekoli potřebujete Instalace v nebezpečných zónách -40 C až +70 C (-40 F až F) Ochranný povlak Odpovídá NE21 16x I/O kanálů Montáž na DIN lištu Kryt (16x I/O)/Předpřipravený rozvaděč (až 96x I/O) volitelně Jednoduchost použití Průvodce oživováním pro rychlou a bezchybnou instalaci Systémem podporovaná výměna zařízení Automaticky generované zprávy Asistent pro hledání chyb Připojení HW při pozdější instalaci Všechny plánované edice CFU (Standard, Fieldbus, Failsafe a Ex) mají stejné rozměry a připojovací technologii Strana 37

38 SIMATIC Compact Field Unit (CFU) Různá připojení díky konfigurovatelným Bus Adaptérům Standardní namáhání + pro zvýšené mechanické a EMC namáhání + optické připojení Média převodník (e.g. SCRJ/Metalika) BA 2x RJ45 BA 2x FC BA 2x SCRJ BA SCRJ/FC BA SCRJ/RJ45 BA LC/RJ45 BA LC/FC Univerzální rozhraní pro připojení sítě přes Bus Adaptér Strana 38

39 SIMATIC Compact Field Unit (CFU) Výhody PROFIBUS-PA Digitální komunikace: Přesné měření (pouze jedna A/D konverze) a bez ovlivnění Rychlejší přenos parametrů a diagnostika díky vyšší datové propustnosti (31,25kBit/s) Více procesních hodnot po jednom kabelu úspora kabeláže Každý kanál volně použitelný jako vstup/výstup zvýšena flexibilita a 100% využití kanálů FISCO (Fieldbus Intrinsically Safe Concept): Není třeba Ex kalkulace Standardizovaná data pomocí uniformních komunikačních profilů (PA Profile) Diagnostika dle NE107 v cyklických datech pro preventivní údržbu Interoperabilita PROFIsafe (dle IEC 61508/11) pro safety aplikace Není třeba dalších / separátních komponent Strana 39

40 Coming soon SIMATIC Compact Field Unit (CFU) Digitalizace už na úrovni pole díky PROFIBUS-PA Dnešní řešení polní sběrnice SIMATIC Compact Field Unit PA Edition Úspora nákladů: 25% či více! Šest a více komponent potřeba Vše v jednom a spousta dalších! Strana 40

41 SIMATIC Compact Field Unit (CFU) Funkce - PROFIBUS-PA edice Kombinuje výhody digitální komunikace a tradičních I/O 8x Digitalní sběrnice (PROFIBUS-PA) Ex-ic (hot-swap v Ex-zóně 2) Ex kalkulace nejsou potřeba pro PROFIUS PA (FISCO-Model) Jedna komunikační technologie pro standardní i safety signály 8x Digitalní vstupy/výstupy Volně konfigurovatelné jako DI či DO Plug-and-Produce Automatické adresování PROFIBUS-PA zařízení Systémem podporovaná detekce a integrace PROFIBUS PA zařízení do řídicího systému pomocí standardizovaných PA profilů 1 Přináší transparentnost do instalací v poli Standardizovaná detailní diagnostika(dle NE107) pro preventivní údržbu PROFIBUS-PA zařízení Jednoduchost použití jako tradiční smyčka 4-20 ma/hart přes technologii digitální komunikace 1 Vydané PROFIBUS a PROFINET organizací Strana 41

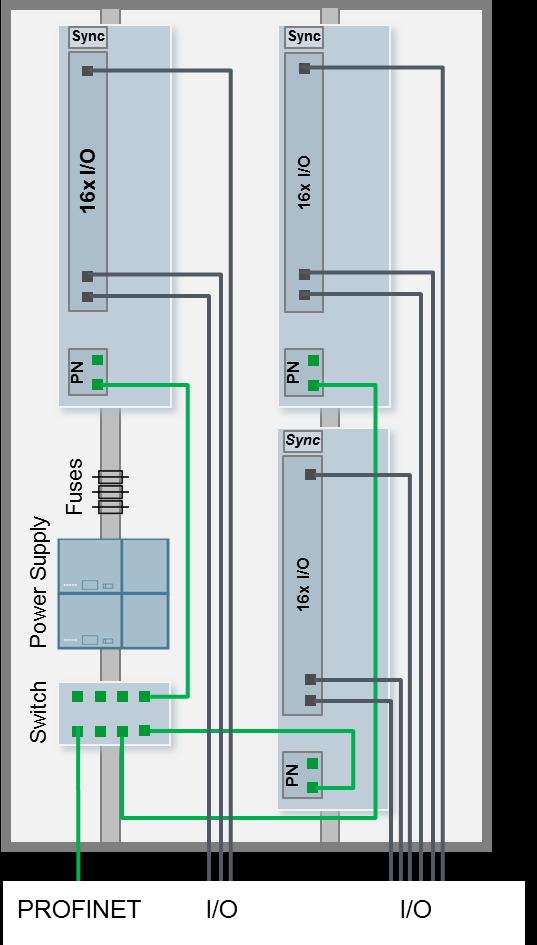

42 SIMATIC Compact Field Unit Standardizovaný rozvaděč se 48 x I/O nebo 96 I/Os Vyroben na klíč a zadrátován Standardní skříň 120/230 V napájecí zdroj (volitelně připojený k CFU) Senzor zaplavení Pojistky pro ochranu jednotlivých CFU Prostor pro další komponenty PROFINET switch (volitelně připojený k CFU) "Out of the Box" Strana 42

43 SIMATIC Compact Field Unit PA edice Zjednodušuje plánování instalaci údržbu Případ 1 Oživování segmentu procesní sítě Případ 2 Rozšíření segmentu procesní sítě (přidání nového zařízení) Případ 3 Údržba segmentu procesní sítě (výměna zařízení) Adr. 21 Adr. 28 Adr. 21 Adr. 28 Adr. 21 Adr Automatické adresování každého zařízení Adr Přidání nového zařízení 2 Automatické adresování nového zařízení Adr Výměna vadného zařízení 2 Automatické adresování nového zařízení Automatické adresování PROFIBUS-PA zařízení zamezuje potenciálním konfliktům adres v každé fázi projektu Instalovaná zařízení mohou mít jakoukoli adresu Strana 43

44 SIMATIC Compact Field Unit PA edice Zjednodušuje plánování instalaci údržbu Ukázka Případ 1 Vývoj seshora Přednastavení větve daným I/O (PA Profil) a TAGem pro snazší instalaci Případ 2 Vývoj zespoda & Plug-and-Produce Automatická detekce a aktivace zařízení Případ 3 Výměna zařízení Řízená výměna zařízení Větev 1 Profil: 1x Analogový vstup TAG: PT01_150 Větev 2 Profil: 2x Analogový vstup TAG: TT01_210 Větev 1 Profil: 1x Analogový vstup Já jsem PT01_150 s 1x AI a 1x průtok Já jsem TT01_210 s 2x AI I m TT01_210 with 2x AI Já podporuji 1x AI 1 Ověření přednastaveného profilu(a TAG u) a zařízení 2 Blokace zařízení a vyvolání poruchy signálu 3 Konfigurace zařízení dle profilu 1 Automatická konfigurace zařízení dle profilu 2 Automatické adresní mapování na PN komunikaci 3 Začátek komunikace; Info do ES o zařízení Vestavěné úložiště všech PA profilů umožňuje nový způsob HW nezávislé správy polních zařízení (PROFIBUS-PA) 1 Vyvolání alarmu 2 Ověření nového zařízení dle profilu 3 Konfigurace nového zařízení a mapování na stávající adresu; Start komunikace Strana 44

45 SIMATIC Compact Field Unit (CFU) Ve standardním hliníkovém kompaktním krytu Venkovní kryt s potřebnými certifikáty (e.g. IP66) 270 mm x 400 mm x 110 mm (výška x šířka x hloubka) Inspekční okénko umožňuje LED diagnostiku jednotky CFU Vroubkované šrouby Standardní instalace na DIN lištu Lišta pro stínění s integrovaným odlehčením tahu Stínicí svorky pro snadné a bezchybné stínění 22 x M20 plastové kabelové průchodky (volitelně i kovové) Standardní hliníkový kryt je dodáván se všemi popsanými komponentami (kromě CFU a stínicích svorek) Strana 45

46 SIMATIC Compact Field Unit (CFU) Pokládá základní kámen pro digitalizaci na úrovni pole Více flexibility pomocí důsledné decentralizace Až o 70% méně zakončení a úspora kabeláže 30% a více! Jednoduše: Plug-and-Produce Čas pro integraci polního zařízení zredukován z 30ti a více minut na méně než minutu! Strana 46

47 Připojování HW v pozdějších fázi Decentralizované Redukuje čas na vývoj a oživování SIMATIC Compact Field Unit (CFU) Výhody pro Vás Netřeba náhradních dílů Redukuje zástavnou plochu I/O systému 100% využití I/O Dovoluje pozdější změny Dle NE21 bez předrátování Chytrá automatizace Redukce drátování Plug-and-Produce Digitalizace Vyšší flexibilita Bez HW-FAT Eliminace I/O rozvaděčů Kompaktní Ochranný povlak Jen vybalit a použít Minimalizuje náchylnost na chybu při drátování -40 C +70 C dokumentaci Prediktivní údržba Připravena do pole Redukce různých Plně redundantní komponent Jednoduché navyšování Výměna zařízení za méně než minutu Jednoduchost použití Redukce čas návrhu a Strana 47

48 SIMATIC ET 200iSP OS/Batch/Route Control/Maintenance Engineering Stations COMOS Station Industrial Ethernet Kontrolér S7-410 (E) Jedno CPU pro všechny aplikace včetně Safety PROFINET, redundantní XC-200 PROFIBUS-DP ET 200M XF204-2BA Y-Switch ET 200SP HA ma/hart PROFINET, Optika ET 200iSP Integrované pohony SIMOCODE SINAMICS XP-200 ET 200M MTA ma/hart ma/hart EX CFU PA PROFIBUS-PA Strana 48

49 SIMATIC PCS 7 vzdálené I/O ET 200iSP: Vlastnosti Jiskrově bezpečná instalace do zóny 1 Kompaktní a flexibilní Plná redundance Hot swapping v zóně 1 Čítače + měření frekvence Možnost připojení ventilového ostrovu Procesní bezpečnost Transparentní HART Provozní teplota mezi -20 a +70 C Konfigurace za chodu Strana 49

50 SIMATIC ET 200iSP Výroba rozvaděčů řešení na klíč Vlastnosti Úplná certifikace Snížení doby nákupu Různé komponenty připravené k instalaci Klíčové výhody Rychlá implementace Na klíč Skříně pro Skupina zařízení1 IP54/IP55 (hornictví) Skupina zařízení 2 IP54 až IP66 (Ex zóna 1+ 2) IP64 až IP66 (dust zóna ) Strana 50

51 SIMATIC IPC OS/Batch/Route Control/Maintenance Engineering Stations COMOS Station Industrial Ethernet Kontrolér S7-410 (E) Jedno CPU pro všechny aplikace včetně Safety PROFINET, redundantní XC-200 PROFIBUS-DP ET 200M XF204-2BA Y-Switch ET 200SP HA ma/hart PROFINET, Optika ET 200iSP Integrované pohony SIMOCODE SINAMICS XP-200 ET 200M MTA ma/hart ma/hart EX CFU PA PROFIBUS-PA Strana 51

52 IPC Přehled vlastností Rack Rack Box Microbox Modely IPC 547G IPC 647D / 847D IPC 627D / 677D IPC 427E / 477E Výkon Intel XEON / Core i7 / i5 (6. Gen.) Operační paměť až 64GB SSD až 480GB (emlc) HDD až 2TB Intel XEON / Core i5 / i3 (4. Gen.) Operační paměť až 32 GB SSD až 480GB (emlc) HDD až 1TB Intel XEON / Core i3 (4. Gen.) Operační paměť až 32 GB (8GB předinstalováno) HDD 250GB, / SSD 240GB (emlc) nebo 2x 320GB (RAID1) Intel Core i5 (6.Gen.) Operační paměť až 32 GB (4GB předinstalováno) 320GB HDD nebo 240GB SSD (emlc) Dostupnost & Robustnost SSD Onboard RAID1 HDD + Hot Spare Redundantní zdroj ECC RAM (volitelně) SSD / Onboard RAID1 HDD + Hot Spare / HW RAID 1/5 s SAS HDD / Redundantní zdroj s diagnostikou ECC RAM (volitelně) SSD Onboard RAID1 LED podsvícení panelu with h MTBF SSD LED podsvícení panelu with h MTBF Flexibilita 2x Multi-Screen onboard USB 3.0, DP 2x Gbit Ethernet onboard 5x PCI-Express 2x PCI 2x Multi-Screen onboard USB 3.0, DP 2x Gbit Ethernet onboard 2x PCIe + 2x PCI or 4x PCIe (647D) 8x PCIe, 3x PCI (847D) 2x Multi-Screen onboard USB 3.0, DP 2x Gbit Ethernet onboard 1x PCIe + 1x PCI 677: 22 Touch Widescreen 1920x1080 2x Multi-Screen onboard USB 3.0, DP 3x Gbit Ethernet 477: 22 Touch Widescreen 1920x1080 Operační systém Windows 10 IoT Enterprise 2015 LTSB Windows Server 2012 Windows 10 IoT Enterprise 2015 LTSB / Windows Server 2012 Windows 10 IoT Enterprise 2015 LTSB Windows 7 Ultimate 32bit for BOX RTX Windows 10 IoT Enterprise 2015 LTSB Životní cyklus přibl.1,5-2 roky inovační cyklus 2-3 roky aktivní prodej Unrestricted Siemens 3 roky AG náhradní 2017 díly, opravy Strana 52 Přibl. 3 roky inovační cyklus / 5-6 let aktivní prodej / 5 let náhradní díly, opravy

53 Cenově optimální řešení DCS za cenu SCADA PCS 7 Compact a CPU 410E SIMATIC PCS 7 BOX SYSTEM IPC627D Runtime licence PCS 7 V8.2 nebo 9.0 pro 250PO 6ES7650-4BA81-2PA AS 410E PS CPU410E + CR3 6ES7654-6EK00-7AF Inženýrské a Runtime licence PCS 7 V8.2 nebo 9.0 pro 250PO 6ES7650-4BB81-2NA Strana 53

54 SIMATIC PCS 7 V9.0 Prostor pro otázky Strana 54
