1 TIA na dosah SIMATIC S FW 4.0 Červen 2013

2 Ondřej Rakušan SIMATIC S7-1200, S7-200, LOGO! A&D IA AS Siemensova Praha 13 Tel: ondrej.rakusan@siemens.com Web:

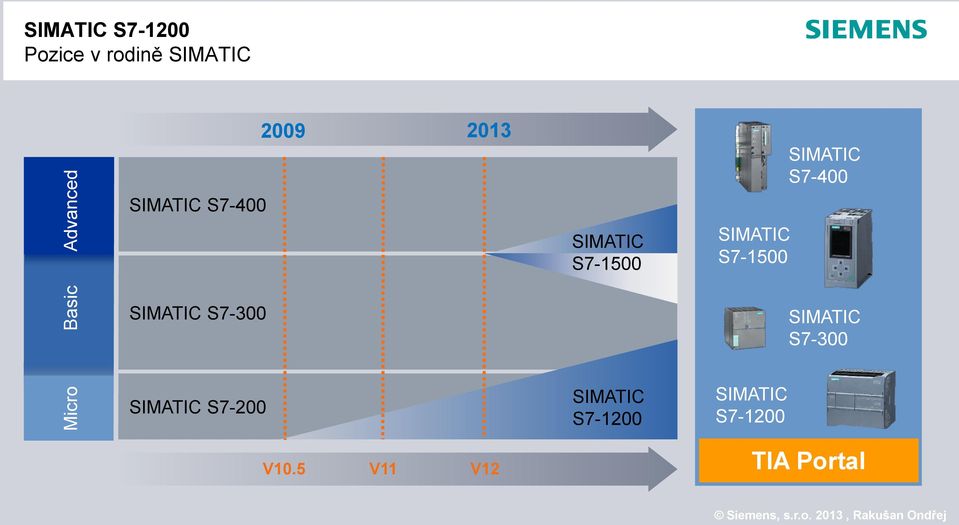

3 Micro Basic Advanced SIMATIC S Pozice v rodině SIMATIC SIMATIC S SIMATIC S SIMATIC S SIMATIC S7-400 SIMATIC S7-300 SIMATIC S7-300 SIMATIC S7-200 V10.5 V11 V12 SIMATIC S SIMATIC S TIA Portal

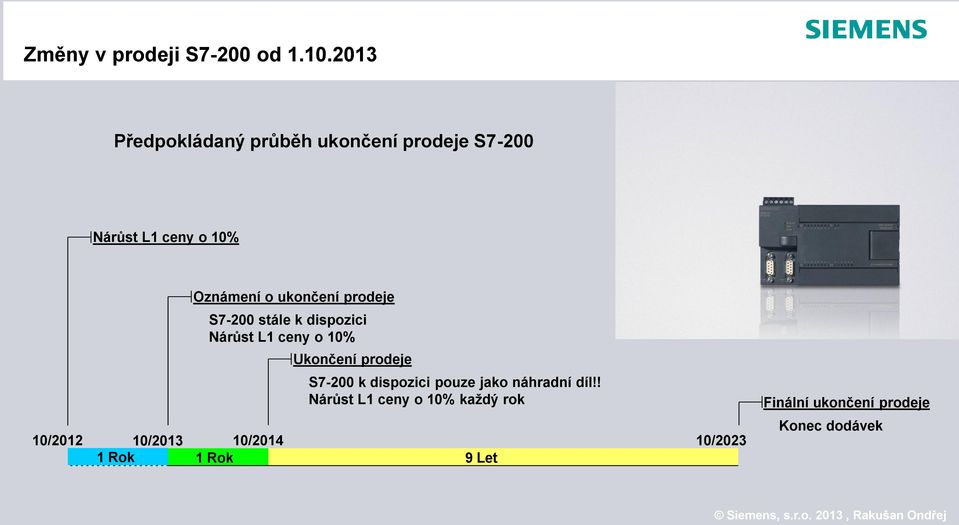

4 Změny v prodeji S7-200 od Předpokládaný průběh ukončení prodeje S7-200 Nárůst L1 ceny o 10% 10/2012 Oznámení o ukončení prodeje S7-200 stále k dispozici Nárůst L1 ceny o 10% Ukončení prodeje S7-200 k dispozici pouze jako náhradní díl!! Nárůst L1 ceny o 10% každý rok 10/ / / Rok 1 Rok 9 Let Finální ukončení prodeje Konec dodávek

5 SIMATIC S Úvod Novinky FW4.0 S přehled Závěr

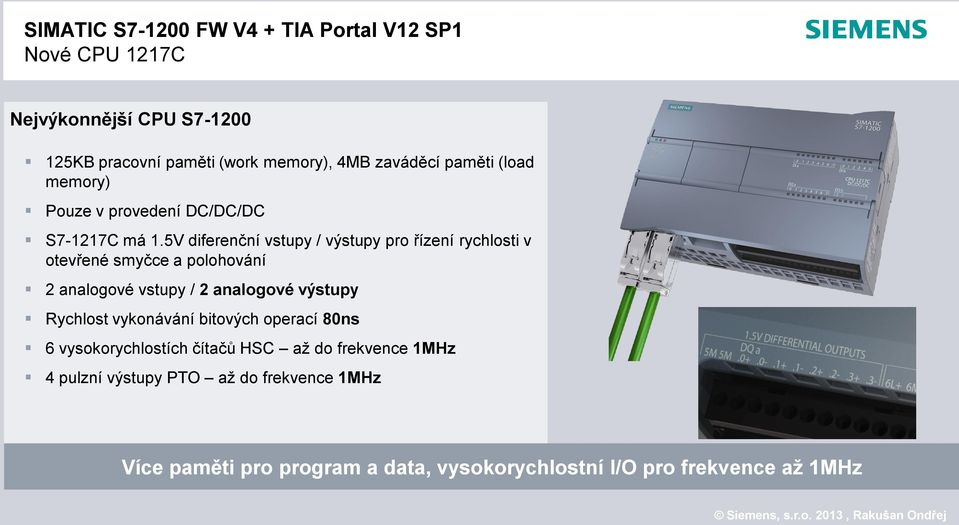

6 SIMATIC S FW V4 + TIA Portal V12 SP1 Nové CPU 1217C Nejvýkonnější CPU S KB pracovní paměti (work memory), 4MB zaváděcí paměti (load memory) Pouze v provedení DC/DC/DC S7-1217C má 1.5V diferenční vstupy / výstupy pro řízení rychlosti v otevřené smyčce a polohování 2 analogové vstupy / 2 analogové výstupy Rychlost vykonávání bitových operací 80ns 6 vysokorychlostích čítačů HSC až do frekvence 1MHz 4 pulzní výstupy PTO až do frekvence 1MHz Více paměti pro program a data, vysokorychlostní I/O pro frekvence až 1MHz

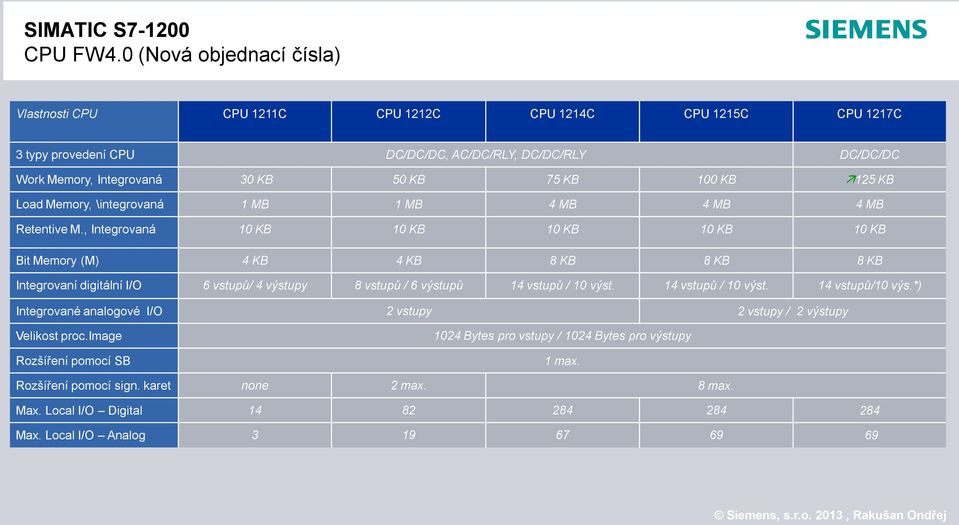

7 SIMATIC S CPU FW4.0 (Nová objednací čísla) Vlastnosti CPU CPU 1211C CPU 1212C CPU 1214C CPU 1215C CPU 1217C 3 typy provedení CPU DC/DC/DC, AC/DC/RLY, DC/DC/RLY DC/DC/DC Work Memory, Integrovaná 30 KB 50 KB 75 KB 100 KB 125 KB Load Memory, \integrovaná 1 MB 1 MB 4 MB 4 MB 4 MB Retentive M., Integrovaná 10 KB 10 KB 10 KB 10 KB 10 KB Bit Memory (M) 4 KB 4 KB 8 KB 8 KB 8 KB Integrovaní digitální I/O 6 vstupů/ 4 výstupy 8 vstupů / 6 výstupů 14 vstupů / 10 výst. 14 vstupů / 10 výst. 14 vstupů/10 výs.*) Integrované analogové I/O 2 vstupy 2 vstupy / 2 výstupy Velikost proc.image Rozšíření pomocí SB 1024 Bytes pro vstupy / 1024 Bytes pro výstupy 1 max. Rozšíření pomocí sign. karet none 2 max. 8 max. Max. Local I/O Digital Max. Local I/O Analog

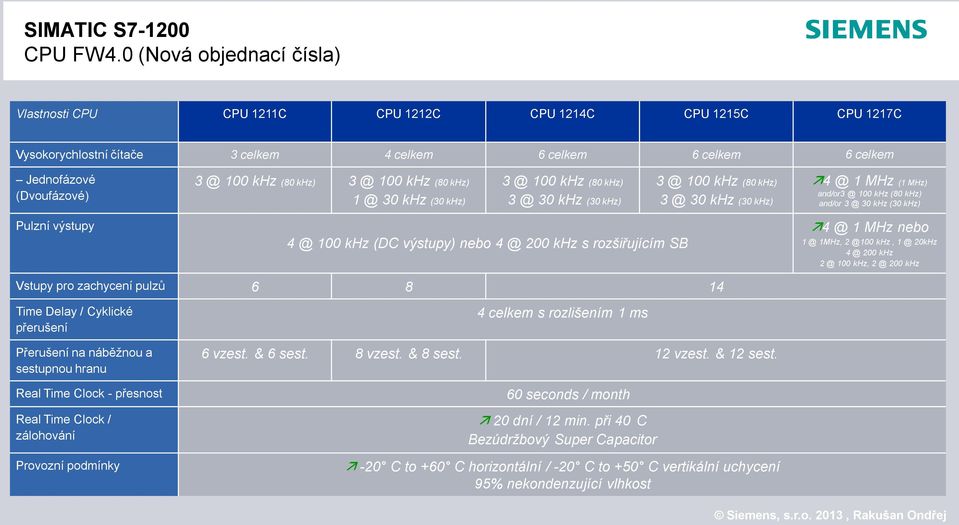

8 SIMATIC S CPU FW4.0 (Nová objednací čísla) Vlastnosti CPU CPU 1211C CPU 1212C CPU 1214C CPU 1215C CPU 1217C Vysokorychlostní čítače 3 celkem 4 celkem 6 celkem 6 celkem 6 celkem Jednofázové (Dvoufázové) 100 khz (80 khz) 100 khz (80 khz) 30 khz (30 khz) 100 khz (80 khz) 30 khz (30 khz) 100 khz (80 khz) 30 khz (30 khz) 1 MHz (1 MHz) 100 khz (80 khz) and/or 30 khz (30 khz) Pulzní výstupy 100 khz (DC výstupy) nebo 200 khz s rozšiřujícím SB Vstupy pro zachycení pulzů MHz nebo 1MHz, khz, 20kHz 200 khz 100 khz, 200 khz Time Delay / Cyklické přerušení Přerušení na náběžnou a sestupnou hranu Real Time Clock - přesnost Real Time Clock / zálohování Provozní podmínky 4 celkem s rozlišením 1 ms 6 vzest. & 6 sest. 8 vzest. & 8 sest. 12 vzest. & 12 sest. 60 seconds / month 20 dní / 12 min. při 40 C Bezúdržbový Super Capacitor -20 C to +60 C horizontální / -20 C to +50 C vertikální uchycení 95% nekondenzující vlhkost

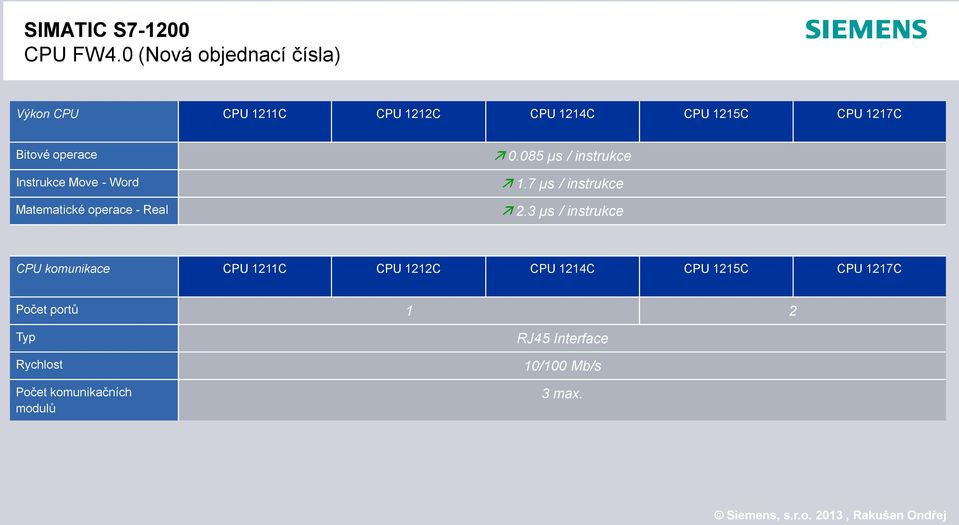

9 SIMATIC S CPU FW4.0 (Nová objednací čísla) Výkon CPU CPU 1211C CPU 1212C CPU 1214C CPU 1215C CPU 1217C Bitové operace Instrukce Move - Word Matematické operace - Real µs / instrukce 1.7 µs / instrukce 2.3 µs / instrukce CPU komunikace CPU 1211C CPU 1212C CPU 1214C CPU 1215C CPU 1217C Počet portů 1 2 Typ Rychlost Počet komunikačních modulů RJ45 Interface 10/100 Mb/s 3 max.

10 SIMATIC S FW V4 + TIA Portal V12 SP1 Přehled novinek s firmwarem V4 Nové funkce pro SIMATIC S Safety Integrated Nejlevnější způsob integrování standardních & bezpečnostních funkcí; náhrada standardních bezpečnostních relé a jednoduchá integrace do stávajících automatizačních programů a struktur Vylepšené zabezpečení Ochrana proti nechtěné změně kódu nebo procesních hodnot, která vede ke zvýšení operační stability. Ochrana Know How Díky ochraně heslem se zamezí 3 straně otevírat programové bloky a tím přistupovat k jednotlivým algoritmům. Redukce komponentů & kabeláže díky integraci funkcí Safety do PLC

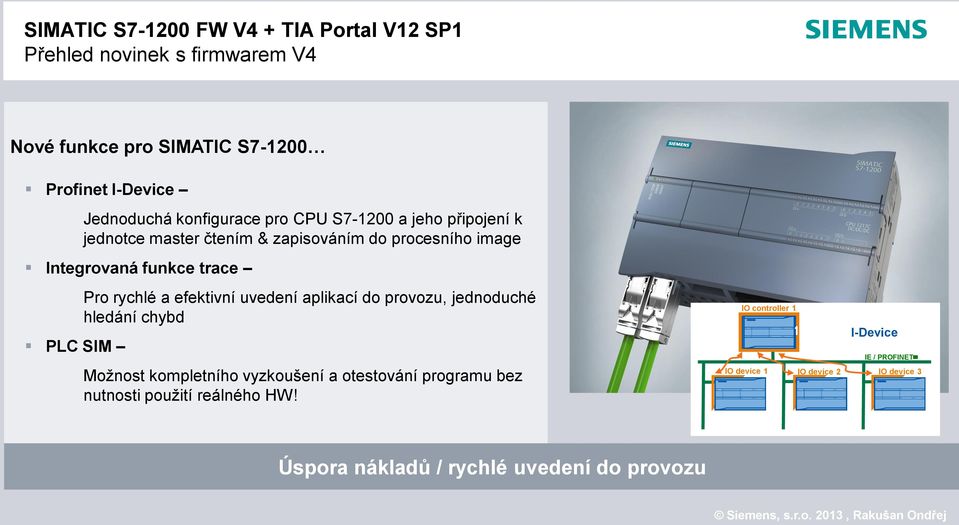

11 SIMATIC S FW V4 + TIA Portal V12 SP1 Přehled novinek s firmwarem V4 Nové funkce pro SIMATIC S Profinet I-Device Jednoduchá konfigurace pro CPU S a jeho připojení k jednotce master čtením & zapisováním do procesního image Integrovaná funkce trace PLC SIM Pro rychlé a efektivní uvedení aplikací do provozu, jednoduché hledání chybd Možnost kompletního vyzkoušení a otestování programu bez nutnosti použití reálného HW! IO controller 1 CPU1 I-Device IE / PROFINET IO device 1 IO device 2 IO device 3 CPU2 Úspora nákladů / rychlé uvedení do provozu

12 SIMATIC S FW V4 + TIA Portal V12 SP1 Přehled novinek s firmwarem V4 Nové funkce pro SIMATIC S Editování DB Online Jednoduché změny v datových blocích v režimu online během běžícího CPU Receptury Uložení receptur přímo v interní nebo externí paměti CPU Vylepšené nahrávání projektu do PLC v režimu RUN

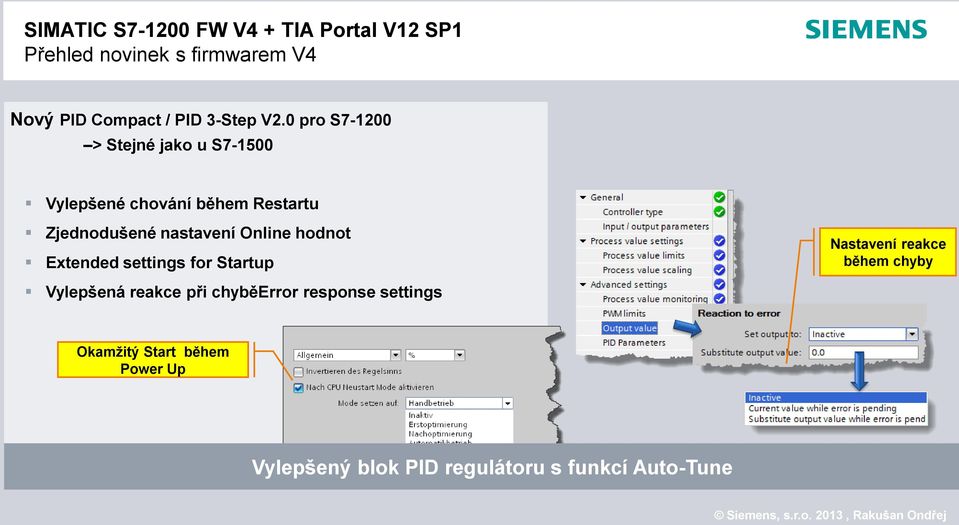

13 SIMATIC S FW V4 + TIA Portal V12 SP1 Přehled novinek s firmwarem V4 Nový PID Compact / PID 3-Step V2.0 pro S > Stejné jako u S Vylepšené chování během Restartu Zjednodušené nastavení Online hodnot Extended settings for Startup Nastavení reakce během chyby Vylepšená reakce při chyběerror response settings Okamžitý Start během Power Up Vylepšený blok PID regulátoru s funkcí Auto-Tune

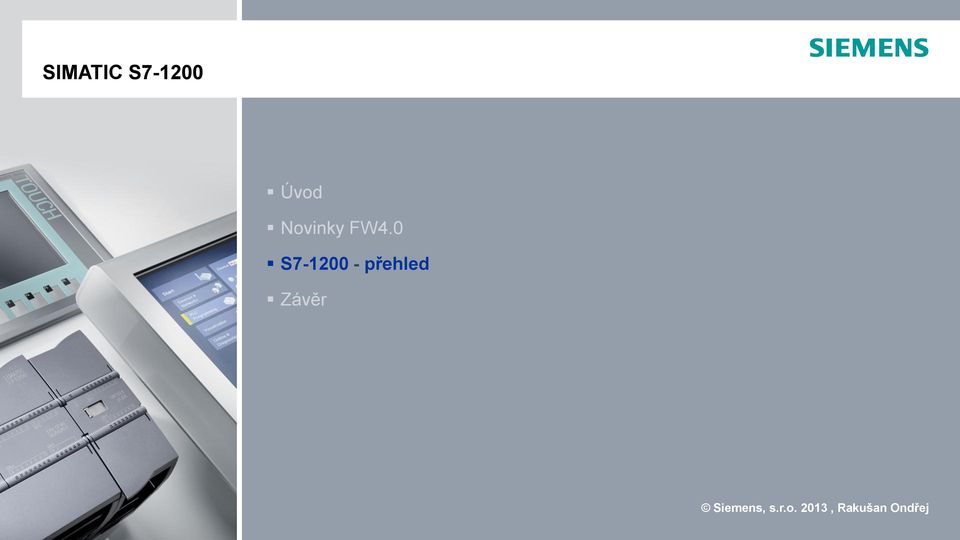

14 SIMATIC S Úvod Novinky FW4.0 S přehled Závěr

15 Komunikace Trace I-Device Single controller PID Control Komunikace Safety Integrated

16 SIMATIC S FW V4 + TIA Portal V12 SP1 Komunikace Integrované rozhranní PROFINET I/O jako standardní rozhranní na všech základních jednotkách S pro komunikaci s ostatními zařízeními, podporuje i protokol TCP/IP FW Update přes PN I-Device Rozšíření komunikačních možností pomocí CM modulů Nové CPU S7-1217C a stávající S7-1215C mají druhé rozhraní PROFINET pro programování či připojení HMI IO controller 1 CPU1 I-Device IE / PROFINET IO device 1 IO device 2 IO device 3 CPU2 Úspora nákladů / rychlé uvedení do provozu / široké komunikační možnosti

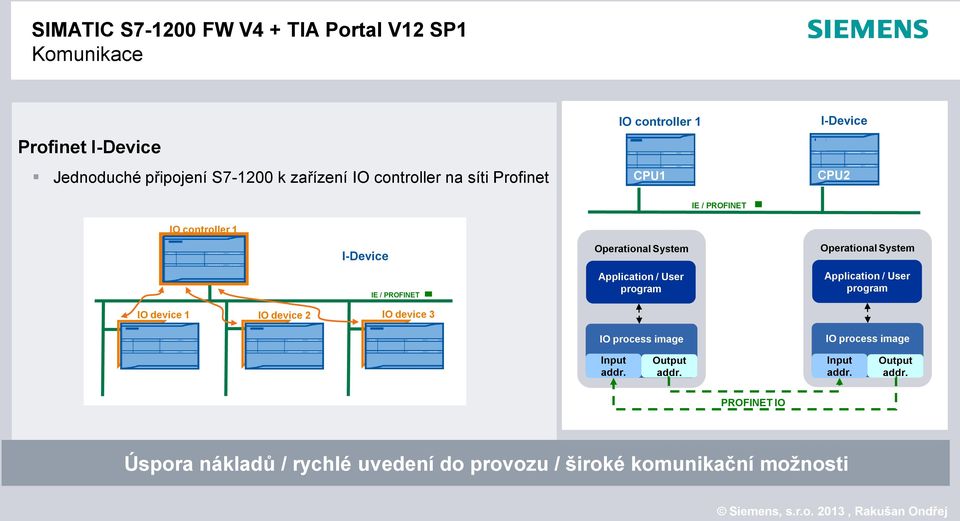

17 SIMATIC S FW V4 + TIA Portal V12 SP1 Komunikace Profinet I-Device Jednoduché připojení S k zařízení IO controller na síti Profinet IO controller 1 CPU1 I-Device CPU2 IE / PROFINET IO controller 1 CPU1 I-Device Operational System Operational System IE / PROFINET Application / User program Application / User program IO device 1 IO device 2 IO device 3 CPU2 IO process image Input addr. Output addr. IO process image Input addr. Output addr. PROFINET IO Úspora nákladů / rychlé uvedení do provozu / široké komunikační možnosti

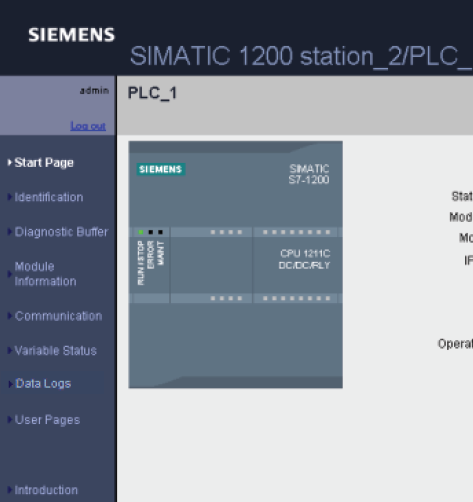

18 SIMATIC S FW V4 + TIA Portal V12 SP1 Komunikace Integrovaný webový server Možnost editování a sledování proměnných Diagnostika Uživatelsky definované stránky v PLC Firmware update Datový záznam Stažení souborů.csv Jednoduchá diagnostika a možnost editování proměnných v PLC

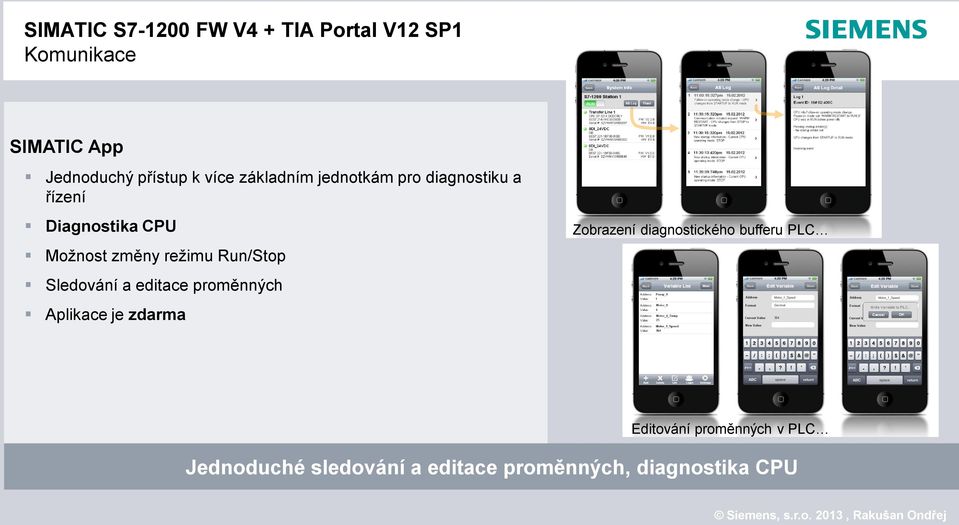

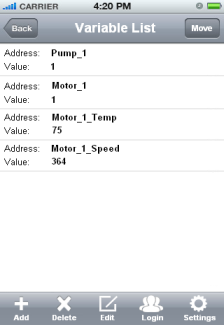

19 SIMATIC S FW V4 + TIA Portal V12 SP1 Komunikace SIMATIC App Jednoduchý přístup k více základním jednotkám pro diagnostiku a řízení Diagnostika CPU Možnost změny režimu Run/Stop Sledování a editace proměnných Aplikace je zdarma Zobrazení diagnostického bufferu PLC Editování proměnných v PLC Jednoduché sledování a editace proměnných, diagnostika CPU

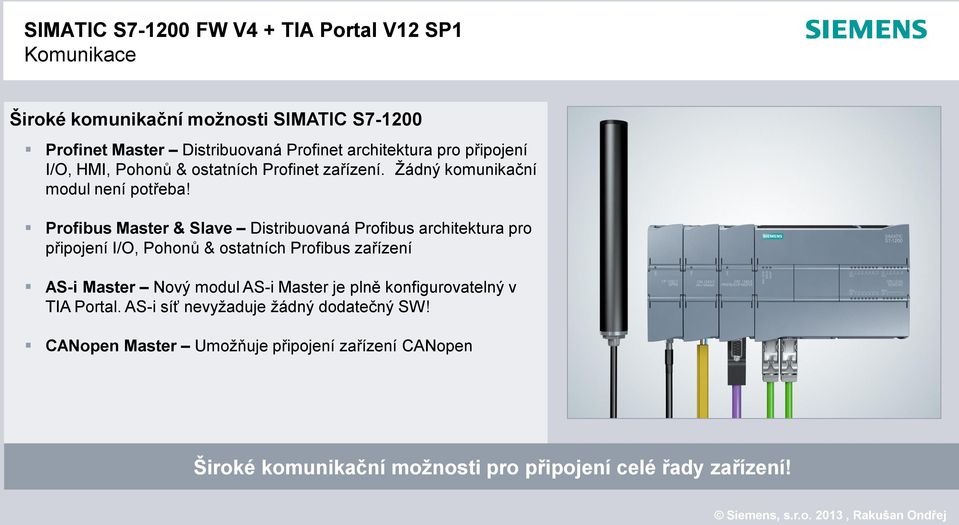

20 SIMATIC S FW V4 + TIA Portal V12 SP1 Komunikace Široké komunikační možnosti SIMATIC S Profinet Master Distribuovaná Profinet architektura pro připojení I/O, HMI, Pohonů & ostatních Profinet zařízení. Žádný komunikační modul není potřeba! Profibus Master & Slave Distribuovaná Profibus architektura pro připojení I/O, Pohonů & ostatních Profibus zařízení AS-i Master Nový modul AS-i Master je plně konfigurovatelný v TIA Portal. AS-i síť nevyžaduje žádný dodatečný SW! CANopen Master Umožňuje připojení zařízení CANopen Široké komunikační možnosti pro připojení celé řady zařízení!

21 SIMATIC S FW V4 + TIA Portal V12 SP1 Komunikace Široké komunikační možnosti SIMATIC S Modbus TCP Knihovna s instrukcemi Modbus Master nebo Modbus Slave zdarma v TIA Portálu! GPRS Module Modul pro vzdálenou komunikaci, diagnostiku a programování. TCP/IP Instrukce pro otevřenou komunikaci je možné využít pro spojení s CPU, PC a ostatními zařízeními využívající standardní protokol TCP/IP. Žádný komunikační modul není potřeba!! Široké komunikační možnosti pro připojení celé řady zařízení!

22 SIMATIC S FW V4 + TIA Portal V12 SP1 Komunikace Široké komunikační možnosti SIMATIC S RS-485, RS-422 & RS-232 Podpora Point-to-Point komunikace pro SIMATIC S CPU Modbus RTU Knihovna s instrukcemi Modbus Master nebo Modbus Slave RTU zdarma v TIA Portálu! USS Pomocí instrukcí USS protokol je možné jednoduše komunikovat s měniči, knihovna je zdarma! Široké komunikační možnosti pro připojení celé řady zařízení!

23 Motion Control Trace Single controller PID Control Technology Integrated Safety Integrated

24 SIMATIC S FW V4 + TIA Portal V12 SP1 Přímé spojení WP231 a CPU Nové možnosti komunikace Podpora DR komunikace s FW4.0 Kalibrace Přenos veškerých dat do PLC Funkce Trimování Nové možnosti komunikace mezi S a vážícím modulem SIWAREX WP231

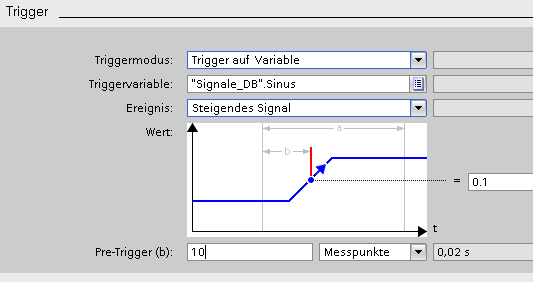

25 SIMATIC S FW V4 + TIA Portal V12 SP1 Nové možnosti pro diagnostiku Trace Záznam až 16 různých proměnných do oddělené části paměti PLC (mimo work, load a retentivní paměť) Podpora více záznamů najednou (multiple trace-jobs) Cyklický záznam (real-time) Více možností spuštění záznamu Spuštění záznamu nezávisle na PLC pro jednodušší detekci sporadických jevů Export naměřených hodnot v souborech csv a ttrec Diagnostika i pro odhalení sporadických problémů

26 Ochrana proti kopírování Copy protection Zabezpečení přístupu Know-How ochrana Manipulace Manipulation Ochrana a zabezpečení Safety Integrated

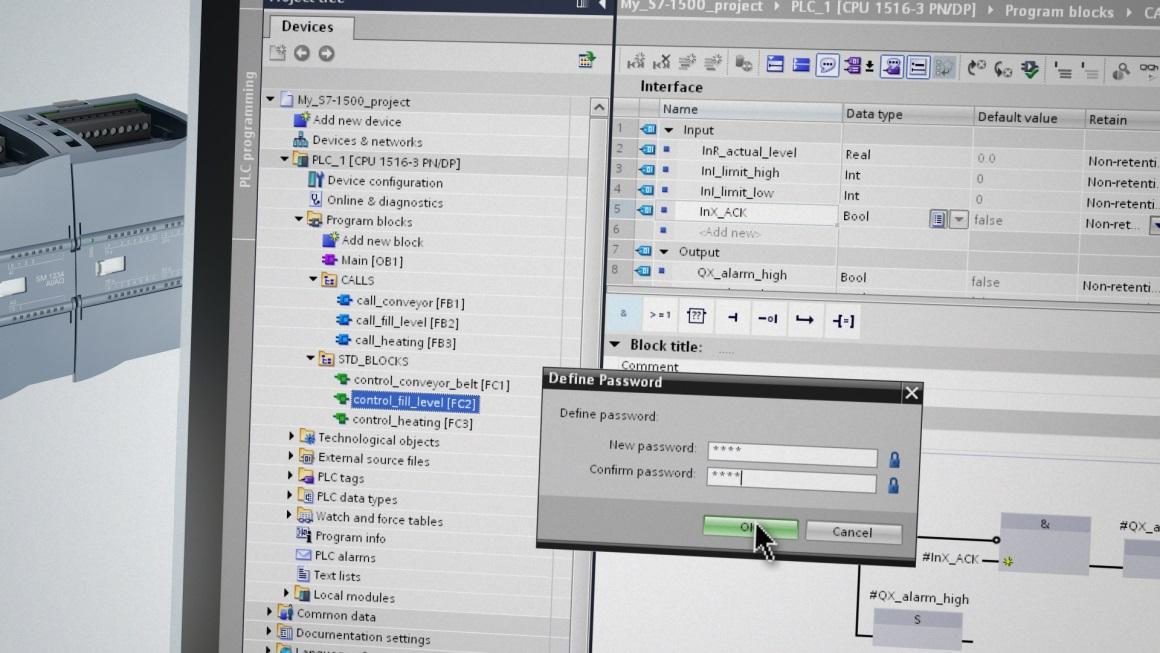

27 SIMATIC S FW V4 a TIA Portal V12 SP1 Ochrana a zabezpečení Vyšší ochrana Know-How Ochrana heslem proti nechtěnému otevření jednotlivých bloků pomocí STEP 7 a zabránění zkopírování vlastních algoritmů Ochrana heslem proti nechtěné změně programu STEP 7 MMC karta Knihovny Vyšší ochrana Know-How

28 SIMATIC S FW V4 a TIA Portal V12 SP1 Ochrana a zabezpečení Vyšší ochrana proti kopírování Svázání jednotlivých bloků programu se sériovým číslem paměťové karty nebo PLC Ochrana proti kopírování bloků pomocí STEP 7 Ochrana proti kopírování projektů uložených na MMC kartě Ochrana proti nechtěnému kopírování programů

29 SIMATIC S FW V4 a TIA Portal V12 SP1 Ochrana a zabezpečení Vyšší ochrana přístupu k PLC Nový stupeň ochrany přístupu k PLC Level 4 kompletní uzamknutí PLC (HMI spojení vyžaduje heslo) * Uživatelské nastavení úrovně zabezpečení (Level 1-3) Ochrana proti nechtěným změnám v projektu * Možné pouze se SIMATIC HMI Panely

30 SIMATIC S FW V4 a TIA Portal V12 SP1 Ochrana a zabezpečení Ochrana komunikačního portu CPU Vylepšená ochrana proti nechtěnému přístupu ke komunikaci CPU kontrolními součty Ochrana proti síťovým útokům Bezpečnostní heslo při navazování spojení s CPU Detekce aktualizace firmwaru CPU pomocí digitálního podpisu Ochrana proti nechtěnému přístupu ke komunikaci

31 Single controller Functional safety Single controller Safety Integrated

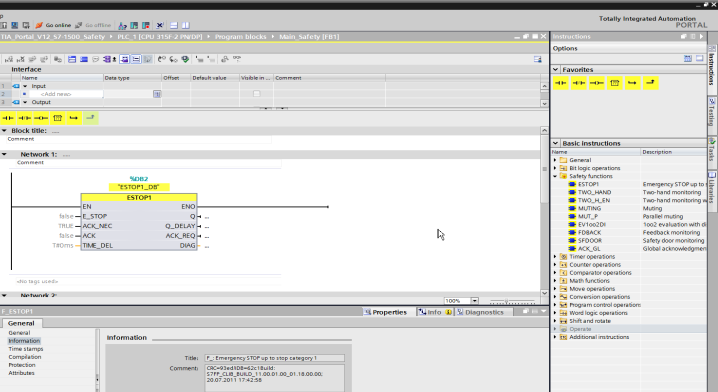

32 SIMATIC S FW V4 + TIA Portal V12 SP1 Novinka Safety Integrated Jedno CPU pro bezpečnostní a standardní automatizaci Rozšíření pomocí bezpečnostních a standardních signálních karet Navrženo pro použití v aplikacích až do SIL 3 podle normy IEC a PL e ISO bezpečnostních funkcí Bezpečnostní funkce dle normy EN TUV-certifikovaná knihovna bezpečnostních funkcí Redukce komponentů & jedno PLC pro standardní a bezpečnostní automatizaci

33 SIMATIC S Úvod Novinky FW4.0 S přehled Závěr

34 Výhodné sady pro nové uživatele SIMATIC S Starter Kits SIMATIC S Starter Kit 6ES BD32-4YB0 L1 Cena: SIMATIC S KP300 Basic Starter Kit 6AV HA01-3AA3 L1 Cena: SIMATIC S KTP400 Basic Starter Kit 6AV AA01-3AA3 L1 Cena: SIMATIC S KTP600 Basic Starter Kit 6AV DA01-3AA3 L1 Cena: SIMATIC S KTP400 Color Basic Starter Kit 6AV6651-7KA01-3AA3 L1 Cena:

35 Mikronovinky - informace o LOGO! a SIMATIC S Mikronovinky Rychlý a jednoduchý přístup k novinkám z oblasti Mikrosystémů LOGO!, SIMATIC S7-200 a S Registrace na:

36 Výhodná sada pro přechod od verze Step 7 Basic V10.5 na verzi V12 Upgrade Step 7 Basic 10.5 na Step 7 Basic V12 Objednací číslo: 6ES7822-0BA02-0YE5 V minulosti žádný přímý Upgrade pro přechod z V10.5 na V12 Omezená doba platnosti pouze do 08/2013!! L1 Cena: 150 K dispozici pouze do 08/2013

37 Letní akademie: červenec - srpen 6 x během léta Praha, Brno, Ostrava Základní seznámení s vývojovým prostředím TIA Portal Seznámení s PLC Simatic S Základy programování Simatic HMI Basic panely Vytvoření jednoduchých aplikací Registrace na Praha: 9.7 a Brno: 18.7 a Ostrava: 17.7 a Školení je zdarma, vhodné pro nové uživatele TIA Portal

38 Děkuji za pozornost Ondřej Rakušan SIMATIC S7-1200, S7-200, LOGO! A&D IA AS Siemensova Praha 13 Tel: ondrej.rakusan@siemens.com Web:
