1 MĚŘEÍ A MOITORIG SPOTŘEBY EERGIE monitoring spotřeby, elektroměry, proudové transformátory w w w.e n i k a.c z

2

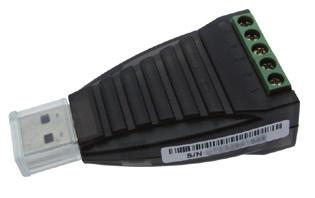

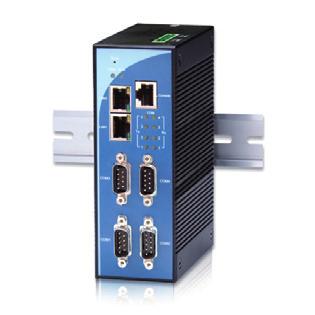

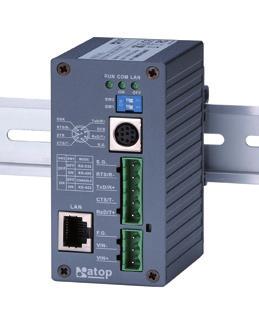

3 OBSAH MĚŘEÍ A MOITORIG SPOTŘEBY EERGIE Tento katalog měřící techniky obsahuje několik skupin, které se vzájemně doplňují a ze kterých je možné sestavit automatické měřící zařízení pro sledování spotřeby energií podle Vašich konkrétních potřeb a požadavků. Obsah: AVISYS - MOITORIG SPOTŘEBY 2-4 PŘÍKADY REAIZACE MOITORIGU SPOTŘEBY V BUDOVÁCH 5 EEKTROMĚRY STŘÍDAVÉ JEDOFÁZOVÉ 6 EEKTROMĚRY STŘÍDAVÉ TŘÍFÁZOVÉ 6-8 AAYZÁTORY SÍTĚ 9 EEKTROMĚRY STEJOSMĚRÉ 10 MĚŘÍCÍ TRASFORMÁTORY PROUDU 11 KOMUIKAČÍ DATOVÉ PŘEVODÍKY (, ETHERET, WI-FI) 15 SERVISÍ SOFTWARE UCS 16 MĚŘEÍ A MOITORIG SPOTŘEBY EERGIE 1

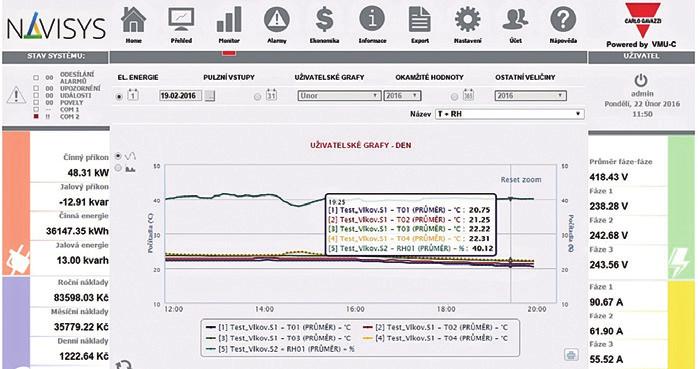

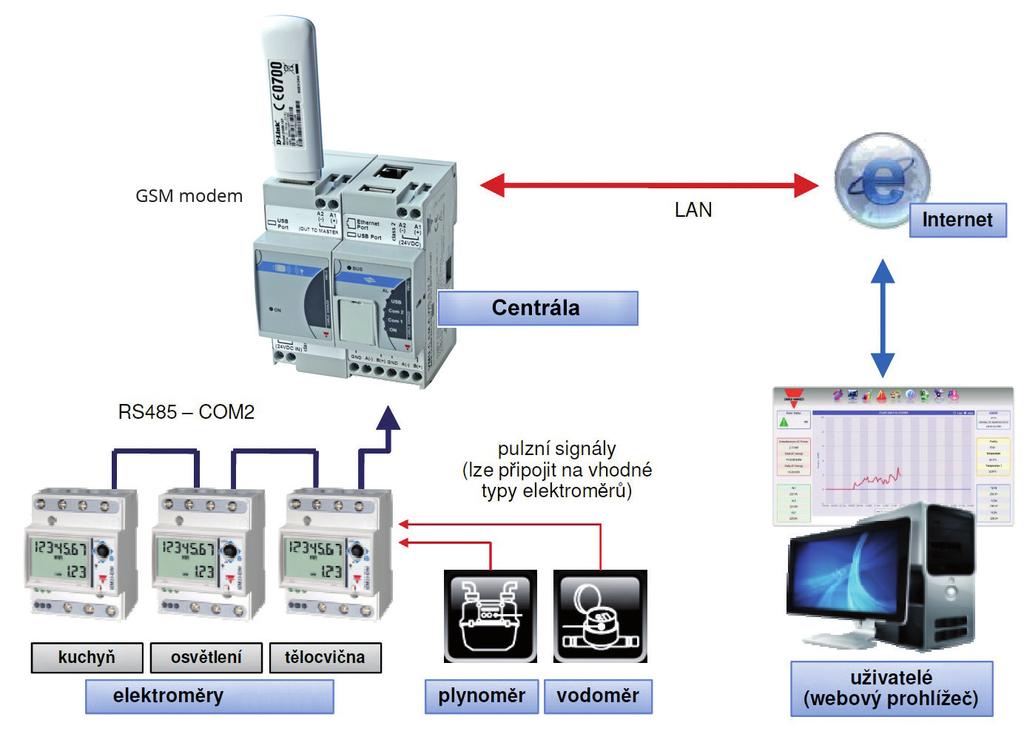

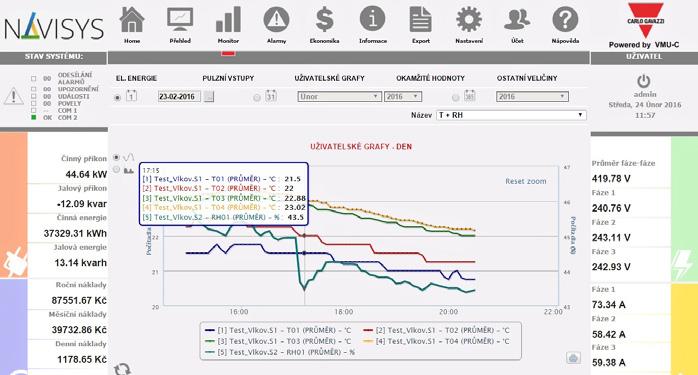

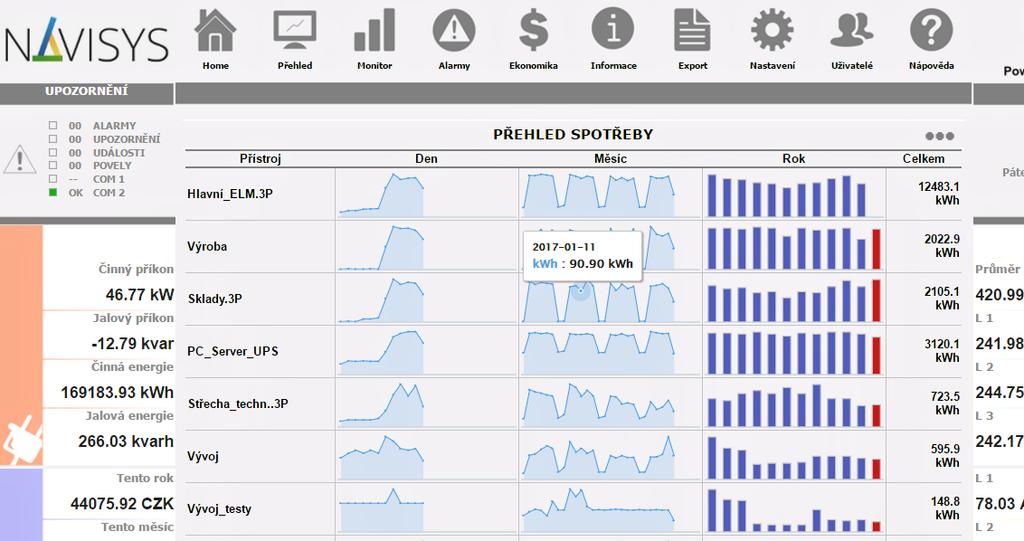

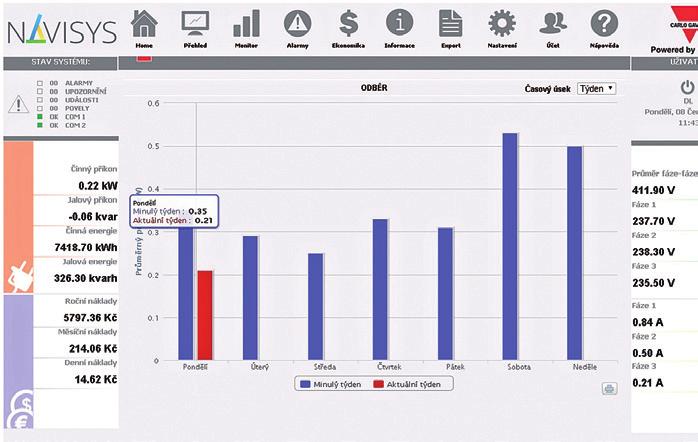

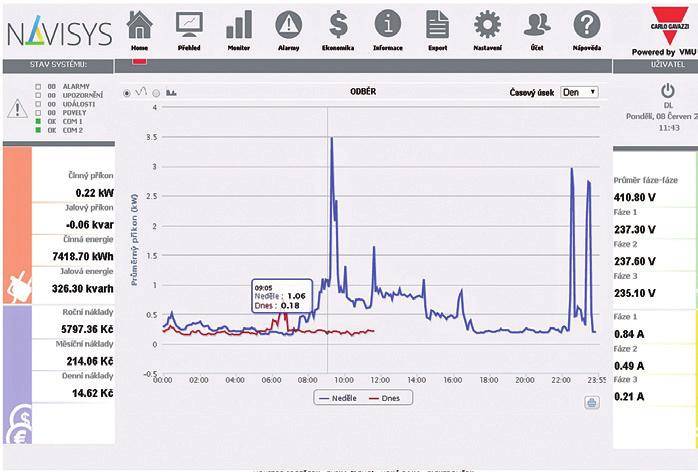

4 AVISYS - MOITORIG SPOTŘEBY AVISYS AVISYS - MOITORIG SPOTŘEBY Monitorovací systém spotřeby energie Základním prvkem monitorovacího systému je kompaktní datová centrála VMUC, která zabezpečuje zpracování získaných dat přímo v jednotlivých objektech. Instaluje se do rozvaděče na DI lištu, většinou společně s blízkými elektroměry. Vzdálenější měřidla je také možné připojit pomocí lokální datové sítě. Díky dálkovému přístupu pomocí webového prohlížeče a lokalizaci prostředí do českého a slovenského jazyka, je tato centrála snadno použitelná bez složitých příprav a instalace softwaru. Centrála shromažďuje informace o spotřebě z připojených elektroměrů (elektřina), senzorů na průtokoměrech (voda, plyn, tlakový vzduch apod.) a dalších rozšiřujících modulů řady VMUP (měření teploty, rychlosti, vlhkosti, CO2 apod.) a VMUO (výstupní relé). Přehledně zpracované údaje o spotřebě jsou okamžitě nabízeny uživatelům ve formě grafů a tabulek. V případě překročení nastavených limitů lze odesílat upozorňovací zprávy určeným příjemcům em. Centrála VMUC pracuje zcela samostatně, ale současně umožňuje také pravidelné odesílání získaných dat na vybraný FTP server, nebo on line přenos dat pro využití v dalších databázových systémech jako je SCADA, BMS apod. Příklad zapojení měřícího systému mobilní připojení k internetu Získaná data se také mohou paralelně replikovat do vyšší úrovně zpracování dat, což je slučovací centrála VMUY, která dokáže obsloužit až 10 centrál VMUC a tím vytvořit větší energetický dispečink pro až 10 lokalit. Pro ještě větší projekty je možné použít serverový software EM2 SERVER, který dokáže obsloužit 20 až 100 jednotek VMUC. Tyto nadstavbové prvky nabízejí kromě sloučení dat z více lokalit také vyšší komfort ve zpracování datových výstupů, bohatší analytické funkce a podrobnější správu uživatelských účtů. 2 MĚŘEÍ A MOITORIG SPOTŘEBY EERGIE

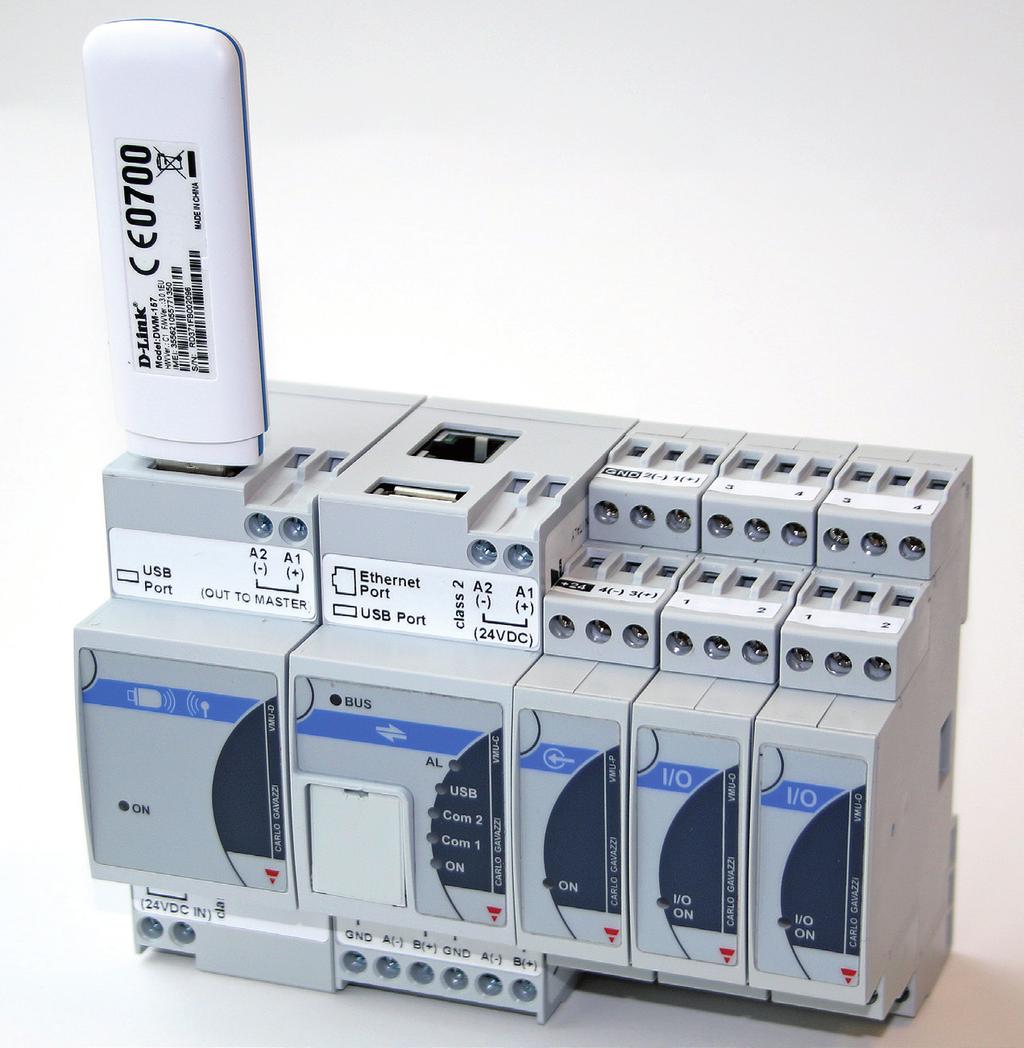

5 AVISYS - MOITORIG SPOTŘEBY AVISYS - MOITORIG SPOTŘEBY VMUC Centrální jednotka pro zpracování dat z elektroměrů dat z elektroměrů a čidel: ±kwh, ±kvarh, V, A, W, var, VA, Hz, PF, zkreslení sítě THD V/A, C, %RH, ppmco, m3 (plyn/voda/ záznam stlačený vzduch), m/s (rychlost větru, otáčky), provozní hodiny všechna data ukládána s průměrnou, minimální a maximální hodnotou A (RJ45), USB (zálohování a přímý přístup), (elektroměry, vzdálené moduly), interní sběrnice (lokální konektory: moduly), MicroSD slot (zálohování) přídavný modul VMUP - dva vstupy Pt100/Pt1000, jeden analogový (0-20mA nebo 0-120mV a jeden frekvenční (rychlost) přídavný modul VMUO dva reléové výstupy přídavný modul VMUD připojení modemu pro mobilní datové sítě přídavný modul VMUM rozšíření o externí skupiny modulů VMUP a VMUO velikost: 2 DI napájení: 24VDC jednotka obsahuje veškerý potřebný software (pro přístup a nastavení se používá standardní webový prohlížeč) Jednotka VMUC je základním kamenem pro monitoring spotřeby VMUC-EM-AWSSUX elektřiny vody a plynu, využívající datové propojení s elektroměry linkou Modbus, sítí Ethernet, nebo kombinací a VMUO-XI2R2-EM převodníku /A. Centrální jednotka VMUC je vlastně miniaturní průmyslový počítač s komunikačními porty, vybavený funkcí webserveru VMUP-2TCWXS-EM a FTP. Interní paměť pro archivaci dat po dobu až 30. let. VMUP-2TIWXS-EM VMUD-AUDCX VMUM-4AT2 SPM3-241 SPM4-241 popis Centrála monitoringu spotřeby včetně instalovaného software. Přídavný modul: 2x výstupní relé. Přídavný modul: 2x vstup Pt100/1000, 1x 0-20mA, x frekvence. Přídavný modul: 2x vstup Pt100/1000, 1x 0-120mV, 1x frekvence Přídavný modul pro mobilní USB modem. Master modul externí skupiny modulů: 2x teplota Pt100/ x VMUP a 3x VMUO apájecí zdroj pro VMUC + max. 2 moduly apájecí zdroj pro VMUC + max. 4 moduly AVISYS P8TRIP Záznam teploty a vlhkosti vzduchu pomocí bezdrátových čidel údaje o teplotě a vlhkosti vzduchu z až 40 čidel sbírá bezdrátově IP brána data předává jednotce VMUC pomocí A sítě čidla mohou být rozmístěna libovolně v rozsahu signálu IP brány čidla jsou napájena bateriově (výdrž baterie cca 2 roky) čidla mohou být nástěnná nebo může být čidlo teploty připojeno k externímu vysílači (vhodné pro měření Konfigurace bezdrátových čidel a IP brány se provádí pomocí USB vysílače software Poseidon Asistent, díky čemuž je možné čidla do jednotlivých skupin snadno přidávat nebo odebírat. Vlastní instalace čidel je pak velmi snadná a rychlá, protože není třeba zhotovovat kabelové připojení. Čidla pracují v inteligentním vysílacím režimu. Pokud je teplota ustálena tak čidla vysílají změřenou hodnotu jednou za 5 minut, ale pokud dojde k náhlé změně teploty měřícího senzoru, čidlo odvysílá novou hodnotu okamžitě. Tím dochází k významné úspoře energie v bateriích. popis IP brána pro sběr dat z bezdrátových AVISYS-P8TRIP čidel. AVISYS-P8TTEMP Vysílač teploty nástěnný. AVISYS-P8TTEMPRH Vysílač teploty a vlhkosti nástěnný. AVISYS-P8TAQ Vysílač teploty externí. AVISYS-TCO Externí čidlo teploty pro P8TAQ. AVISYS-USBTR USB konfigurační vysílač. MĚŘEÍ A MOITORIG SPOTŘEBY EERGIE 3

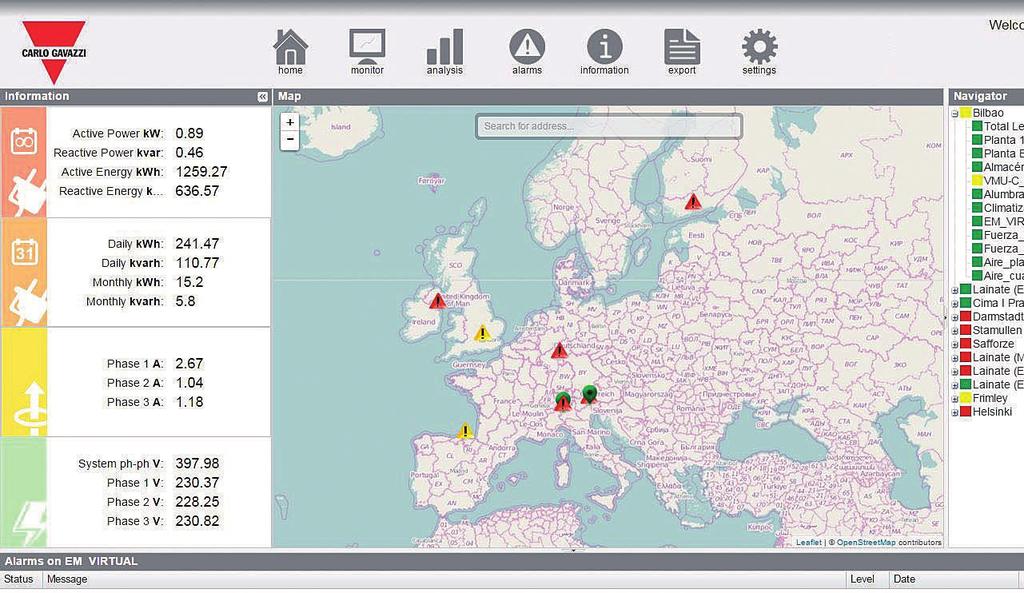

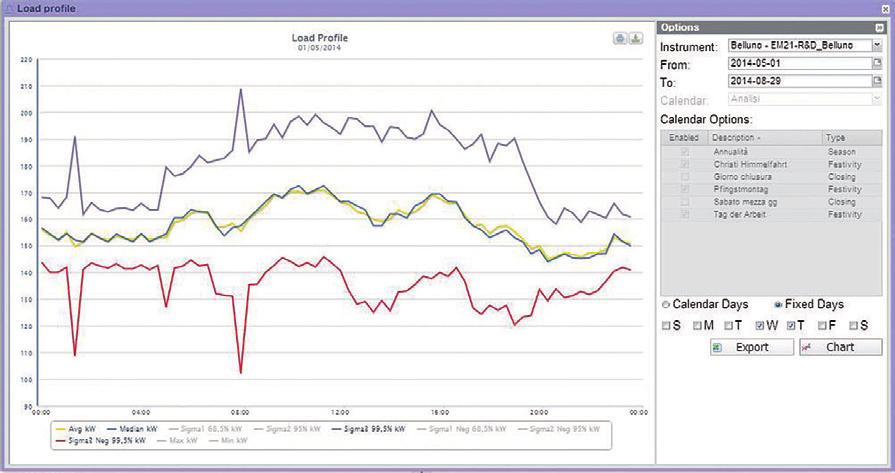

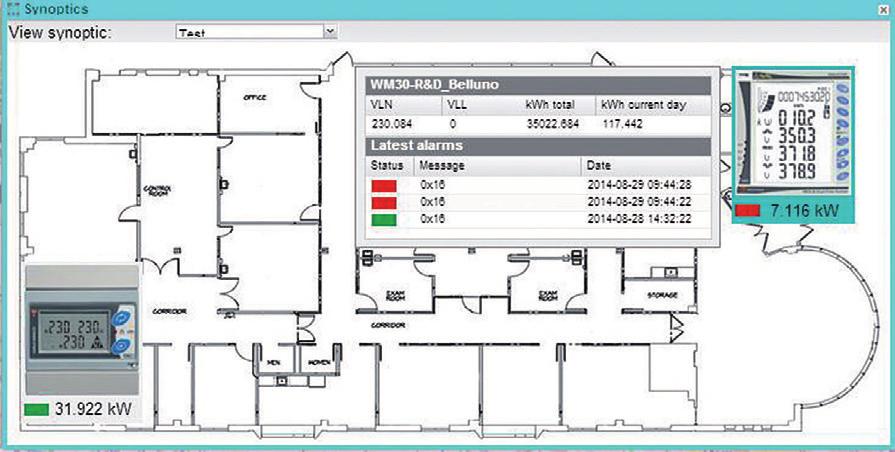

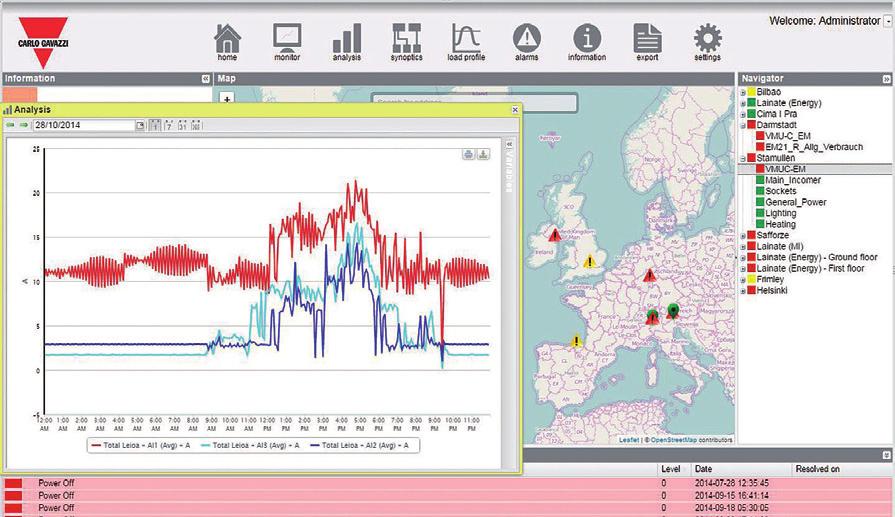

6 AVISYS - MOITORIG SPOTŘEBY VMUY AVISYS - MOITORIG SPOTŘEBY Podrobnější zpracování dat z více jednotek nadřazená jednotka pro zpracování a záznam dat z až 10 VMUC na jednom místě definice uživatelských účtů s omezením až na úroveň jednotlivých elektroměrů mapa lokalit a navigační menu pro přehled o jednotlivých místech přehledy alarmů z jednotlivých lokalit detailní správa tarifních plánů v průběhu času (tarifní kalendář) podrobný a uživatelsky nastavitelný export dat do XS vytváření virtuálních měřidel součty reálných nebo virtuálních měřidel přídavný modul VMUD připojení modemu pro mobilní datové sítě velikost: 2 DI napájení: 24VDC obsahuje veškerý potřebný software jednotka (pro přístup a nastavení se používá standardní webový prohlížeč) Přídavná jednotka VMUY umožňuje podrobnější zpracování dat z více lokalit. Přebírá získaná data z lokálních jednotek VMUC a slouží jako nadřazený server, který jednotlivé lokality sloučí do jednoho dispečinku. Maximum je 10 připojených jednotek VMUC. avíc jednotka nabídne uživateli vyšší výpočetní výkon a vyšší úroveň zpracování změřených dat. popis VMUD-AUDCX adřazený server pro až 10 VMUC včetně instalovaného software. Přídavný modul pro mobilní USB modem. SPM3-241 apájecí zdroj pro VMUY SPM4-241 apájecí zdroj pro VMUY + VMUD VMUY-EM-AWSXUX EM2 SERVER Dispečinkový software pro zpracování dat z více jednotek VMUC serverová aplikace pro zpracování a záznam dat z až 100 VMUC na jednom místě definice uživatelských účtů s omezením až na úroveň jednotlivých elektroměrů výpočet zátěžových charakteristik a odběrových diagramů uživatelská tvorba synoptických map objektů s rozmístěním měřidel mapa lokalit a navigační menu pro přehled o jednotlivých místech přehledy alarmů z jednotlivých lokalit detailní správa tarifních plánů v průběhu času (tarifní kalendář) podrobný a uživatelsky nastavitelný export dat do XS vytváření virtuálních měřidel součty reálných nebo virtuálních měřidel aplikace se instaluje na vlastní server uživatele Konfigurace bezdrátových čidel a IP brány se provádí pomocí USB vysílače software Poseidon Asistent, díky čemuž je možné čidla do jednotlivých skupin snadno přidávat nebo odebírat. Vlastní instalace čidel je pak velmi snadná a rychlá, protože není třeba zhotovovat kabelové připojení. Čidla pracují v inteligentním vysílacím režimu. Pokud je teplota ustálena tak čidla vysílají změřenou hodnotu jednou za 5 minut, ale pokud dojde k náhlé změně teploty měřícího senzoru, čidlo odvysílá novou hodnotu okamžitě. Tím dochází k významné úspoře energie v bateriích. EM2-SERVER-STD-1 EM2-SERVER-STD-2 4 popis Software, základní licence pro 20 VMUC. Software, rozšíření 1 o dalších 20 VMUC (max. 100). MĚŘEÍ A MOITORIG SPOTŘEBY EERGIE

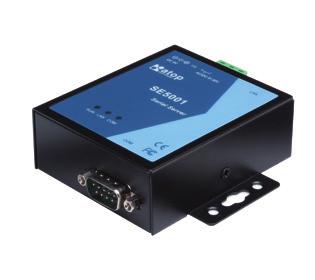

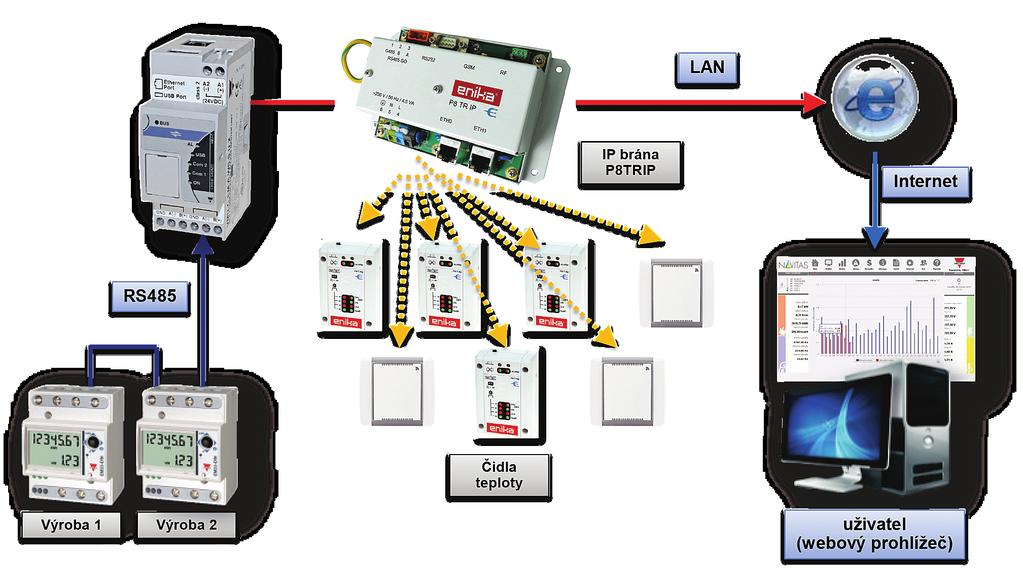

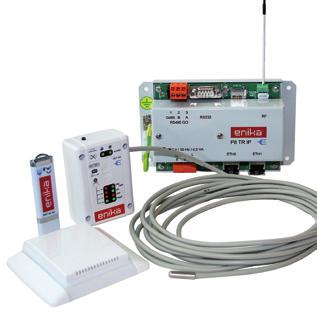

7 AVISYS - PŘÍKADY REAIZACE MOITORIGU SPOTŘEBY V BUDOVÁCH Měření spotřeby ve dvou vzdálených objektech Teplárna Převodník SE zdroj SPM1-241 COM2 A:+ Internet (přístup uživatelů) A: IP 02 Elektroměr 5 Elektroměr 6 Elektroměr 7 Měřič tepla kalorimetr kotelna (pulzní signál) Pulzní čidlo vodoměr 1 Pulzní čidlo vodoměr 2 Kotelna + kuchyň Kovárna 3x pulzní signál A: IP 01 (přístup pro uživatele) centrála VMU-C EM + zdroj SPM3-241 COM2 A:+ Internet (přístup uživatelů) Elektroměr 1 Elektroměr 2 Elektroměr 3 Elektroměr 4 Měření spotřeby elektřiny ve dvou objektech + spotřeba vody a tepla A: IP 02 SE5001 COM2 EM 2-3F 200A kuchyň Rozvodna Hlavní rozvodna A: IP xx (přístup pro uživatele) COM2 A:+ Internet (přístup uživatelů) A: IP xx (přístup pro uživatele) centrála VMU-C EM + zdroj SPM3-241 A:+ Internet (přístup uživatelů) Web server VMU-C EM EM 1-3F 250A hlavní přívod Měření čtyř nezávislých okruhů v rozvodně objektu AVISYS - PŘÍKADY REAIZACE MOITORIGU SPOTŘEBY V BUDOVÁCH COM2 Elektroměr 1 Elektroměr 2 Měření spotřeby elektřiny ve třech objektech + voda, plyn, teploty a výstupní relé Budova ředitelství Elektroměr 3 EM24DI COM2 Prodejna A:+ Internet (přístup uživatelů) Elektroměr 3 Elektroměr 4 Čidlo vodoměru A: IP xx (přístup pro uživatele) datová centrála měřící modul reléový modul VMU-C VMU-P VMU-O + zdroj 24V (2x teplotní čidlo) (2x relé) Sklad Elektroměr 2 EM23DI COM2 COM2 Elektroměr 1 EM24DI Čidlo vodoměru Čidlo vodoměru Čidlo plynoměru VYSVĚTIVKY: VMUC = datová centrála + napájecí zdroj 24V (SPM3-241) EM xx = 3F elektroměr (+ případné měřící transformátory) SE5001 = převodník /A + napájecí zdroj 24V (SPM1-241) pro připojení vzdálené skupiny elektroměrů pomocí A sítě A + Internet = přístup uživatelů k centrále + odesílání hlášení a varování em + přenos dat na FTP + on-line data ve formátu Modbus TCP. A IPxx = IP adresa web serveru pro přístup uživatelů A IP01,02,.. = IP adresy převodníků SE5001 pro přenos dat ze vzdálených lokalit na centrálu po A COM2 = datová sběrnice pro elektroměry MĚŘEÍ A MOITORIG SPOTŘEBY EERGIE 5

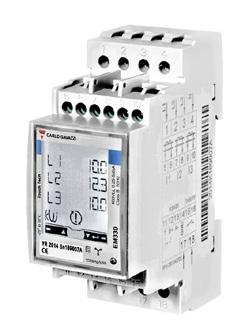

8 EEKTROMĚRY STŘÍDAVÉ 45 A DI RS mv M optic. port 100 A DI RS mV M optic. port 100 A DI 333mV M optic. port EEKTROMĚRY STŘÍDAVÉ JEDOFÁZOVÉ EEKTROMĚRY STŘÍDAVÉ TŘÍFÁZOVÉ EM111 DI Jednofázový dvojtarifní elektroměr 45 A elektroměr: ±kwh, ±kvarh, dva tarify nastavitelný režim měření A = součet obou směrů, B = spotřeba a výroba samostatně měření: V, A, W, Wdmd, Wdmdmax, var, Hz, PF velikost: 1 DI CD displej s podsvícením, ovládání dotykem komunikace Modbus nebo M-BUS vhodný pro připojení k monitoringu spotřeby servisní software UCS zdarma Uživatelsky lze nastavit způsob měření směru toku energie, kdy se buď oba směry načítají na společné počítadlo, nebo kdy je pro každý směr zvláštní počítadlo. K dispozici je rozlišení dvou tarifů na samostatná počítadla, ovládané pomocí stavu na ovládacích svorkách nebo datovým povelem. fakturační měřidlo pulzní výstup S0 Modbus EM111DI-AV81X-O1X 1 EM111DI-AV81X-X EM111DI-AV81X-M1X EM111DI-AV81X-O1PFB 1 EM111DI-AV81X-PFB EM111DI-AV81X-M1PFB EM340 DI M-BUS 65 A DI RS mv M optic. port Třífázový dvojtarifní elektroměr 3 65 A elektroměr: ±kwh, ±kvarh, dva tarify volitelný režim měření A = součet obou směrů, B = spotřeba a výroba samostatně měření: V, A, W, Wdmd, Wdmdmax, var, VA, Hz, PF velikost: 3 DI CD displej s podsvícením, ovládání dotykem komunikace Modbus nebo M-BUS vhodný pro připojení k monitoringu spotřeby servisní software UCS zdarma U neověřené verze lze uživatelsky nastavit režim měření směru toku energie, kdy se oba směry načítají na společné počítadlo, nebo kdy je pro každý směr zvláštní počítadlo. U M je ale nutné objednat verzi s měřením A nebo B. K dispozici je rozlišení dvou tarifů na samostatná počítadla, ovládané pomocí stavu na ovládacích svorkách nebo datovým povelem. EM112 DI Jednofázový dvojtarifní elektroměr 100 A elektroměr: ±kwh, ±kvarh, dva tarify nastavitelný režim měření A = součet obou směrů, B = spotřeba a výroba samostatně měření: V, A, W, Wdmd, Wdmdmax, var, Hz, PF velikost: 2 DI CD displej s podsvícením, aktivní i po odpojení napájení po dobu 48 hodin, ovládání dotykem komunikace Modbus nebo M-BUS vhodný pro připojení k monitoringu spotřeby servisní software UCS zdarma Uživatelsky lze nastavit způsob měření směru toku energie, kdy se buď oba směry načítají na společné počítadlo, nebo kdy je pro každý směr zvláštní počítadlo. K dispozici je rozlišení dvou tarifů na samostatná počítadla, ovládané pomocí stavu na ovládacích svorkách nebo datovým povelem. Díky vestavěnému superkondenzátoru zůstanou hodnoty na displeji vidět ještě 48 hodin po odpojení napájení. fakturační měřidlo pulzní výstup S0 Modbus EM112DI-AV01X-O1X 1 EM112DI-AV01X-X EM112DI-AV01X-M1X EM112DI-AV01X-O1PFB 1 EM112DI-AV01X-PFB EM112DI-AV01X-M1PFB ET340 DI M-BUS 65 A DI RS mv M optic. port Třífázový dvojtarifní elektroměr 3 65 A bez displeje elektroměr: ±kwh, ±kvarh, dva tarify volitelný režim měření A = součet obou směrů, B = spotřeba a výroba samostatně měření: V, A, W, Wdmd, Wdmdmax, var, VA, Hz, PF počítadlo provozních hodin velikost: 3 DI komunikace Modbus vhodný pro připojení k monitoringu spotřeby servisní software UCS zdarma Uživatelsky nastavit režim měření směru toku energie, kdy se oba směry načítají na společné počítadlo, nebo kdy je pro každý směr zvláštní počítadlo. K dispozici je rozlišení dvou tarifů na samostatná počítadla, ovládané pomocí stavu na ovládacích svorkách nebo datovým povelem. Připojení datového portu je možné na svorkovnici nebo čelní konektory RJ45, takže je možné jednoduše více přístrojů zapojit za sebou do řady. ET112 DI Jednofázový dvojtarifní elektroměr 100 A bez displeje elektroměr: ±kwh, ±kvarh, dva tarify nastavitelný režim měření A = součet obou směrů, B = spotřeba a výroba samostatně měření: V, A, W, Wdmd, Wdmdmax, var, Hz, PF počítadlo provozních hodin velikost: 2 DI komunikace Modbus vhodný pro připojení k monitoringu spotřeby servisní software UCS zdarma Uživatelsky lze nastavit režim měření směru toku energie, kdy se oba směry načítají na společné počítadlo, nebo kdy je pro každý směr zvláštní počítadlo. K dispozici je rozlišení dvou tarifů na samostatná počítadla, ovládané pomocí stavu na ovládacích svorkách nebo datovým povelem. Připojení datového portu je možné na svorkovnici nebo čelní konektory RJ45, takže je možné jednoduše více přístrojů zapojit za sebou do řady. ET112DI-AV01X-X EM330 DI fakturační měřidlo pulzní výstup S0 Třífázový dvojtarifní elektroměr 3 5 A Modbus elektroměr: ±kwh, ±kvarh, dva tarify volitelný režim měření A = součet obou směrů, B = spotřeba a výroba samostatně měření: V, A, W, var, VA, Hz, PF velikost: 2 DI CD displej s podsvícením, ovládání dotykem komunikace Modbus nebo M-BUS vhodný pro připojení k monitoringu spotřeby servisní software UCS zdarma M-BUS 65 A DI RS mv M optic. port K dispozici od 2Q/2017 Uživatelsky lze nastavit režim měření směru toku energie, kdy se oba směry načítají na společné počítadlo, nebo kdy je pro každý směr zvláštní počítadlo. K dispozici je rozlišení dvou tarifů na samostatná počítadla, ovládané pomocí stavu na ovládacích svorkách nebo datovým povelem. fakturační měřidlo pulzní výstup S0 Modbus M-BUS fakturační měřidlo pulzní výstup S0 Modbus M-BUS napájení Vac/dc pulzní výstup S0 Modbus M-BUS EM340DI-AV23X-O1X 1 EM340DI-AV23X-X EM340DI-AV23X-M1X EM340DI-AV23X-O1PFB 1 EM340DI-AV23X-PFB EM340DI-AV23X-M1PFB ET340DI-AV23X-X EM330DI-AV53H-O1X EM330DI-AV53H-X EM330DI-AV53H-M1X EM330DI-AV53-O1X EM330DI-AV53-X EM330DI-AV53-M1X Pozn.: Uvedené y jsou pro nejběžnější varianty. Všechny verze jsou uvedeny v katalogovém listu nebo na webu MĚŘEÍ A MOITORIG SPOTŘEBY EERGIE

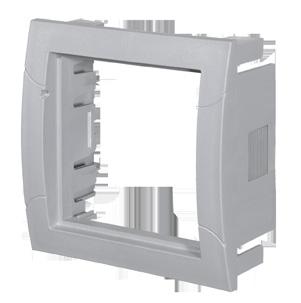

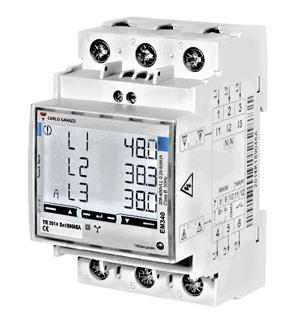

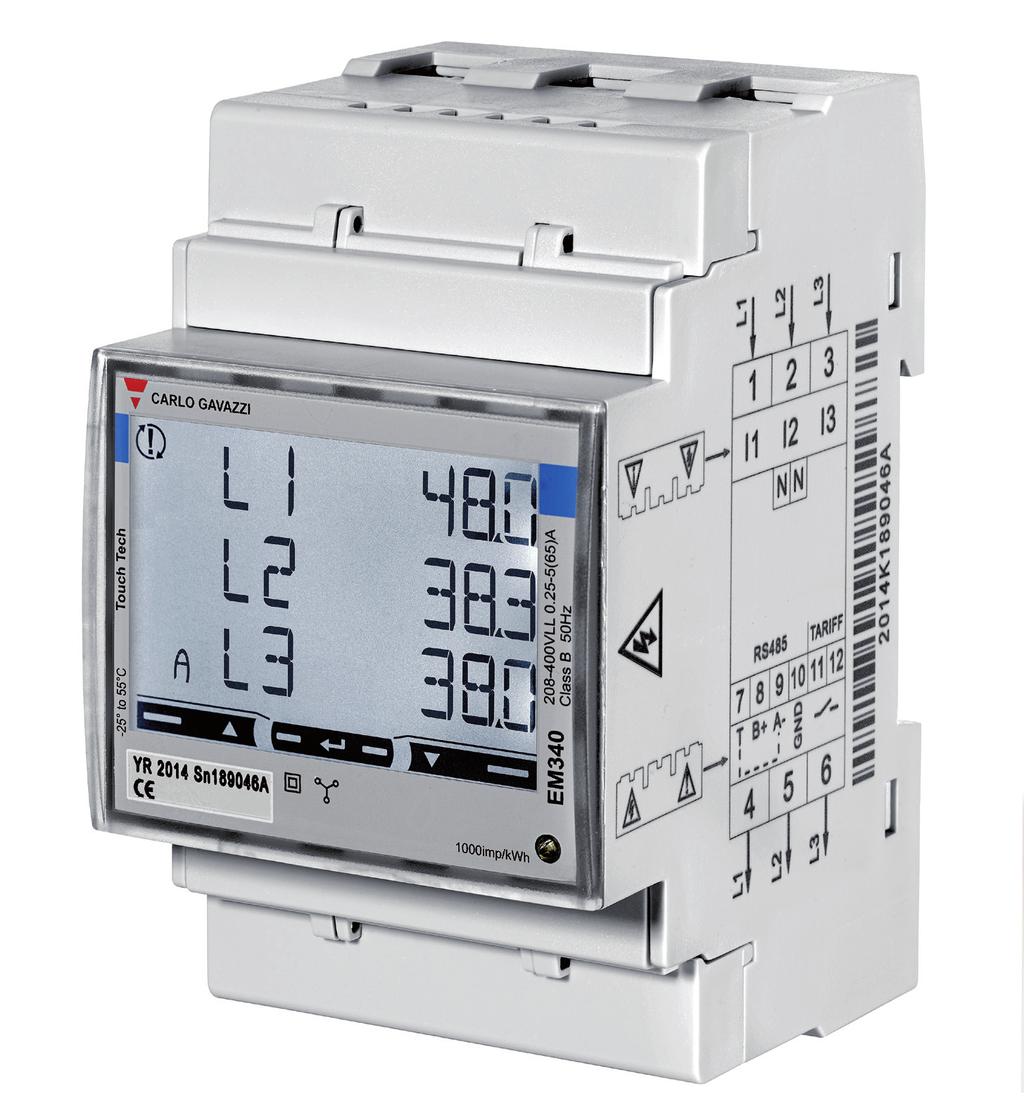

9 EEKTROMĚRY STŘÍDAVÉ TŘÍFÁZOVÉ 65 A DI RS mv M optic. port 65 A DI RS mv M optic. port 65 A DI RS mv M optic. port EM24 DI Přímé měření 3x65A. U neověřené verze lze uživatelsky nastavit režim měření směru toku energie, kdy se oba směry načítají na společné počítadlo, nebo kdy je pro každý směr zvláštní počítadlo. U M je ale nutné objednat verzi s měřením A nebo B. K dispozici je rozlišení až čtyř tarifů na samostatná počítadla, ovládané pomocí stavu na ovládacích svorkách. Montáž do panelu je možná s doplňkovou sadou 4DI96 Adapter. EM24 DI Třífázový čtyřtarifní elektroměr 3 65 A s čítači pulzů Třífázový čtyřtarifní elektroměr 3 5 A s čítači pulzů elektroměr: ±kwh, ±kvarh, až čtyři tarify elektroměr: ±kwh, ±kvarh, až čtyři tarify volitelný režim měření A = součet obou směrů, B = spotřeba a výroba samostatně volitelný režim měření A = součet obou směrů, B = spotřeba a výroba samostatně měření: V, A, Admd max, W, Wdmd, Wdmdmax, var, VA, VAdmd, VAdmdmax, Hz, PF měření: V, A, Admd max, W, Wdmd, Wdmdmax, var, VA, VAdmd, VAdmdmax, Hz, PF počítadlo provoz. hod., dílčí poč.kwh a kvarh, indikace poř. fází počítadlo provoz. hod., dílčí poč.kwh a kvarh, indikace poř. fází až tři nezávislé čítače externích pulzů (voda, plyn, kwh) až tři nezávislé čítače externích pulzů (voda, plyn, kwh) až dva výstupy (pulzy nebo alarm) až dva výstupy (pulzy nebo alarm) velikost: 4 DI velikost: 4 DI CD displej CD displej Modbus nebo M-BUS, servis. soft. zdarma EM2426Soft Modbus nebo M-BUS, servis. soft. zdarma EM2426Soft vhodný pro připojení k monitoringu spotřeby vhodný pro připojení k monitoringu spotřeby Vstupy 3x5A pro připojení měřících transformátorů proudu (MTP). U neověřené verze lze uživatelsky nastavit režim měření směru toku energie, kdy se oba směry načítají na společné počítadlo, nebo kdy je pro každý směr zvláštní počítadlo. U M je ale nutné objednat verzi s měřením A nebo B. K dispozici je rozlišení až čtyř tarifů na samostatná počítadla, ovládané pomocí stavu na ovládacích svorkách. Montáž do panelu je možná s doplňkovou sadou 4DI96 Adapter. EM210 72D Třífázový elektroměr 3 5A nebo mv elektroměr: ±kwh, kvarh volitelný režim měření (součet obou směrů, nebo spotřeba a výroba samostatně) měření: V, A, W, var, Hz, PF, pořadí fází THD V/A: 15. harmonická (mimo verze M) velikost: 4 DI odnímatelný CD displej (mimo verze M) rychlá přestavba DI/panel (mimo verze M) komunikace Modbus vhodný pro připojení k monitoringu spotřeby servisní software UCS zdarma Elektroměr se vstupy pro připojení měřících transformátorů proudu (MTP) s rozsahem 3x5A nebo 3x333mV. U neověřené verze lze uživatelsky nastavit režim měření směru toku energie, kdy se oba směry načítají na společné počítadlo, nebo kdy je pro každý směr zvláštní počítadlo. U M je ale nutné objednat verzi se zvoleným typem měření. Montáž do panelu 72x72mm nebo 96x96mm s redukčním rámečkem EM ADAPTER. EEKTROMĚRY STŘÍDAVÉ TŘÍFÁZOVÉ přímé měření 65 A fakturační měřidlo pulzní výstup S0 komunikace komunikace M-BUS součet obou směrů EM24DI-AV93X-O2PFA 2 EM24DI-AV93X-O2PFB 2 EM24DI-AV93X-ISPFA EM24DI-AV93X-ISPFB EM24DI-AV93X-M1PFA EM24DI-AV93X-M1PFB EM24DI-AV93X-ISX EM24DI-AV93X-M1X přímé měření 5 A fakturační měřidlo pulzní výstup S0 komunikace komunikace M-BUS součet obou směrů EM24DI-AV53D-O2PFA 2 EM24DI-AV53D-O2PFB 2 EM24DI-AV53D-ISPFA EM24DI-AV53D-ISPFB EM24DI-AV53D-M1PFA EM24DI-AV53D-M1PFB EM24DI-AV53D-ISX EM24DI-AV53D-M1X fakturační měřidlo 333mV DI panel EM21072D-AV53X-OXX EM21072D-AV53X-OSX EM21072D-AV53X-OXPFBD EM21072D-AV53X-OXPFBP EM21072D-AV53X-OSPFBD EM21072D-AV53X-OSPFBP EM21072D-MV53X-OXX EM21072D-MV53X-OSX EM270 72D 65 A DI RS 485 S0 tarify 1-60min 2x TCD_X M optic. port Dvojitý třífázový elektroměr (6 jednofázový) elektroměr: kwh, kvarh instalace s navlékacími transformátory TCD_X volitelný režim měření 1-2x 3F nebo 3-6x 1F měření: V, A, W, Wdmd, Wdmdmax, var, VA velikost: 4 DI odnímatelný CD displej rychlá přestavba DI/panel komunikace Modbus vhodný pro připojení k monitoringu spotřeby servisní software UCS zdarma EM271 72D 65 A DI RS 485 S0 tarify 1-60min 2x TCD_M M optic. port Dvojitý třífázový elektroměr (6 jednofázový) elektroměr: kwh, kvarh instalace s rozebíratelnými transformátory TCD_M volitelný režim měření 1-2x 3F nebo 3-6x 1F měření: V, A, W, Wdmd, Wdmdmax, var, VA velikost: 4 DI odnímatelný CD displej rychlá přestavba DI/panel komunikace Modbus vhodný pro připojení k monitoringu spotřeby servisní software UCS zdarma Rozsah (A) TCD_X Měřící transformátory pro EM270 72D Rozměr okna (mm) Kabel (cm) TCD1X-16080CMX , TCD1X CMX , TCD1X CMX , TCD2X-25080CMX TCD2X CMX TCD2X CMX TCD3X-63080CMX TCD3X CMX TCD3X CMX Elektroměr se vstupy pro připojení měřících transformátorů proudu s autodetekcí řady TCD_X. Může měřit dvě třífázová místa a zobrazovat jejich součet. Uživatelským přepnutím režimu lze měřit až šest jednofázových zátěží. Volitelná montáž na DI lištu nebo do panelu 72x72mm, případně 96x96mm s redukčním rámečkem EM ADAPTER. Pro snadnou instalaci více měřidel na jednom místě je možné objednat verzi bez připojovacích svorkovnic, které jsou k dostání jako příslušenství již hotových propojovacích kabelů. Elektroměr se vstupy pro připojení měřících transformátorů proudu s autodetekcí řady TCD_M. Může měřit dvě třífázová místa a zobrazovat jejich součet. Uživatelským přepnutím režimu lze měřit až šest jednofázových zátěží. Volitelná montáž na DI lištu nebo do panelu 72x72mm, případně 96x96mm s redukčním rámečkem EM ADAPTER. Pro snadnou instalaci více měřidel na jednom místě je možné objednat verzi bez připojovacích svorkovnic, které jsou k dostání jako příslušenství již hotových propojovacích kabelů. TCD_M Měřící transformátory pro EM271 72D S0 bez svorek EM27072D-MV53X-OSX 1 EM27072D-MV53X-2SX 2 EM27072D-MV53X-OS 1 EM27072D-MV53X-2S 2 S0 bez svorek EM27172D-MV53X-OSX 1 EM27172D-MV53X-2SX 2 EM27172D-MV53X-OS 1 EM27172D-MV53X-2S 2 Rozsah (A) Průměr otvoru (mm) Kabel (cm) TCD0M-6080CMX ,6 80 TCD1M-10080CMX ,7 80 TCD2M-20080CMX ,5 80 TCD3M-40080CMX ,5 80 Pozn.: Uvedené y jsou pro nejběžnější varianty. Všechny verze jsou uvedeny v katalogovém listu nebo na webu MĚŘEÍ A MOITORIG SPOTŘEBY EERGIE 7

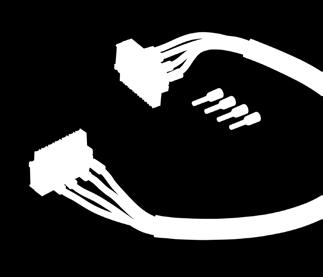

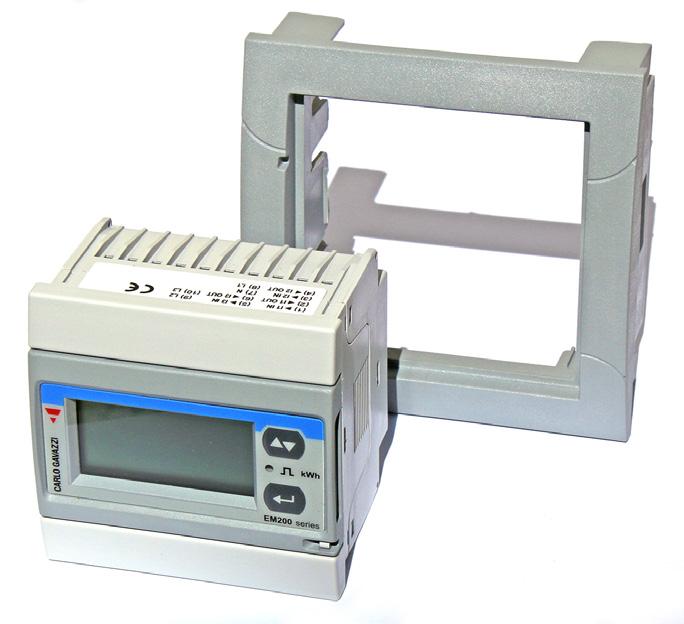

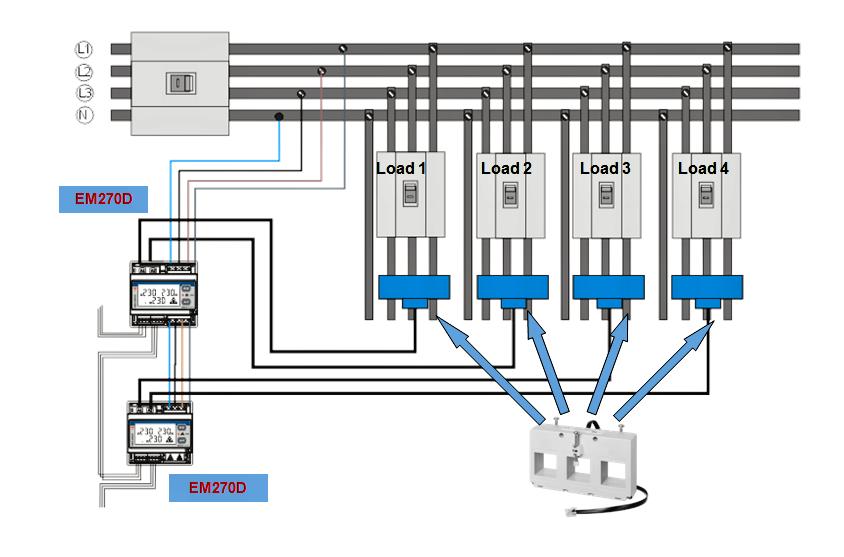

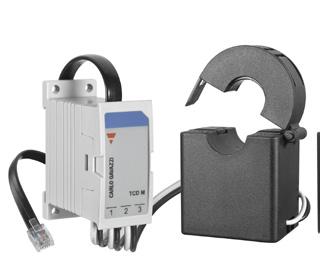

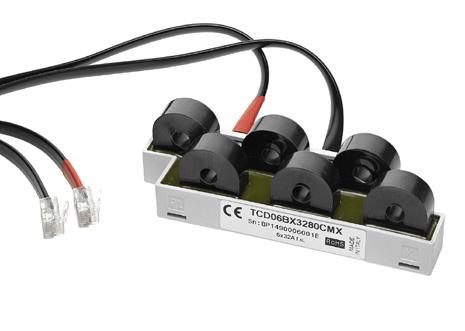

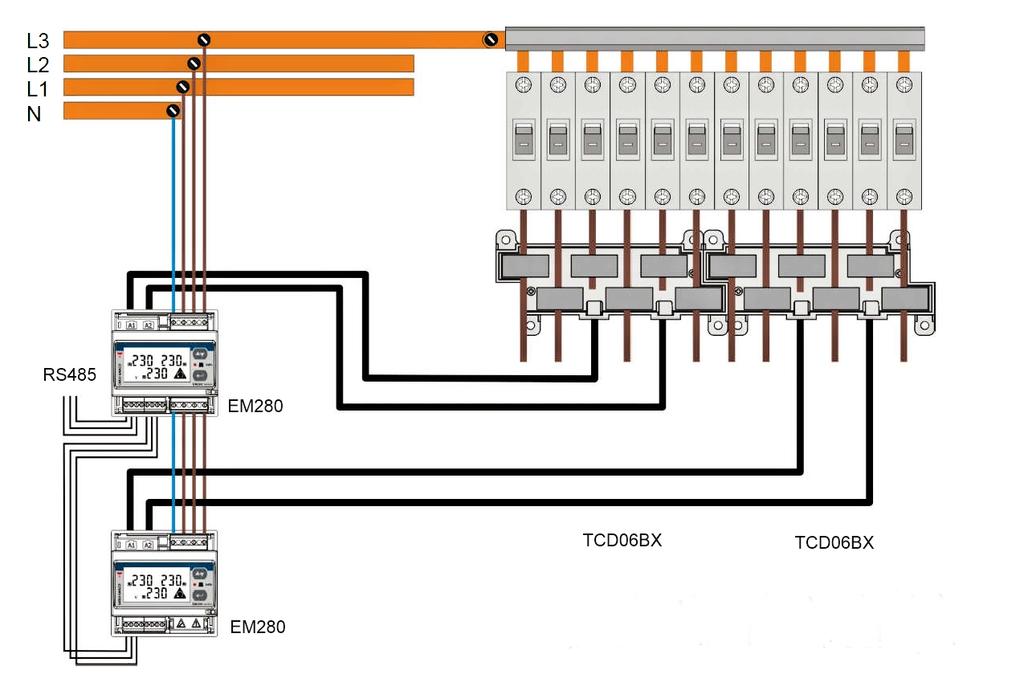

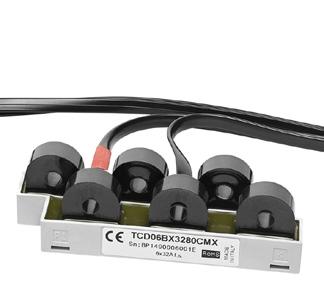

10 EEKTROMĚRY STŘÍDAVÉ TŘÍFÁZOVÉ 65 A DI RS 485 S0 tarify 1-60min 2x TCD06 M optic. port 65 A DI RS mV M optic. port EEKTROMĚRY STŘÍDAVÉ TŘÍFÁZOVÉ EEKTROMĚRY STŘÍDAVÉ TŘÍFÁZOVÉ - PŘÍSUŠESTVÍ EM280 72D Dvojitý třífázový elektroměr (6 jednofázový) elektroměr: kwh, kvarh instalace s navlékacími (TCD06-BX) nebo rozebíratelnými MTP (TCD06-BS) volitelný režim měření 1-2x 3F nebo 3-6x 1F měření: V, A, W, Wdmd, Wdmdmax, var, VA velikost: 4 DI odnímatelný CD displej rychlá přestavba DI/panel komunikace Modbus vhodný pro připojení k monitoringu spotřeby servisní software UCS zdarma Elektroměr se vstupy pro připojení měřících transformátorů proudu s autodetekcí řady TCD06. Může měřit dvě třífázová místa a zobrazovat jejich součet. Uživatelským přepnutím režimu lze měřit až šest jednofázových zátěží. Volitelná montáž na DI lištu nebo do panelu 72x72mm, případně 96x96mm s redukčním rámečkem EM ADAPTER. Pro snadnou instalaci více měřidel na jednom místě je možné objednat verzi bez připojovacích svorkovnic, které jsou k dostání jako příslušenství již hotových propojovacích kabelů. S0 bez svorek EM28072D-MV53X-OSX 1 EM28072D-MV53X-2SX 2 EM28072D-MV53X-OS 1 EM28072D-MV53X-2S 2 EM ADAPTER Redukční rámeček pro snadnou montáž přístroje formátu 72x72mm do otvoru 96x96mm. Vhodný pro: EM210 72D EM270 72D EM271 72D EM280 72D EM ADAPTER TCD06 pro EM280 72D Měřící transformátory pro EM280 72D TCD06-BX 6x32A, navlékací, průměr otvoru: 6,9mm TCD06-BS 6x32A, rozebíratelné, průměr otvoru: 8,5mm Rozebíratelné Kabel (cm) TCD06-BX3280CMX 80 TCD06-BX32150CMX 150 TCD06-BX32200CMX 200 TCD06-BS3280CMX 80 TCD06-BS32150CMX 150 TCD06-BS32200CMX 200 PROPOJOVACÍ KABEY Propojovací kabely s konektory pro elektroměry EM270 72D / EM271 72D / EM280 72D Výše uvedené dvojité elektroměry lze objednat ve verzi, kde balení neobsahuje 2ks napěťových svorkovnic, 2ks svorkovnic (jen u verze 2S, verze OS je obsahuje). Místo nich je možné objednat již hotové propojovací kabely pro kaskádové propojení napěťových a komunikačních vstupů v různých délkách. apětí je možné vést na maximálně 20 přístrojů v jedné kaskádě. K dispozici jsou také balení náhradních konektorů pro připojení napětí, a ochranné krytky na nezapojené napěťové pozice. typ počet konektorů kabel (cm) EM270-WSV1T60 napětí 1 60 EM270-WSV1T100 napětí EM270-WSV1T150 napětí EM270-WSV1T200 napětí EM270-WSV2T30 napětí 2 30 EM270-WSV2T60 napětí 2 60 EM270-WSV2T90 napětí 2 90 EM270-WSV2T150 napětí EM270-WSV2T200 napětí EM270-WST EM270-WST EM270-WST EM270-WST EM270-WST typ počet konektorů EM270-WSTV náhradní konektor pro připojení napětí 20 EM270-WSTC náhradní krytka konektoru napětí 20 EM270-WSTS náhradní konektoru pro připojení 20 EM26 96 Třífázový čtyřtarifní elektroměr 3 5A s čítači pulzů elektroměr: ±kwh, ±kvarh, až čtyři tarify volitelný režim měření A = součet obou směrů, B = spotřeba a výroba samostatně měření: V, A, Admd, W, Wdmd, Wdmdmax, var, VA, VAdmd, VAdmdmax, Hz, PF počítadlo provozních hodin, dílčí počítadlo kwh a kvarh, indikace pořadí fází zkreslení V/A do 15. harmonické až tři nezávislé čítače externích pulzů (voda, plyn, kwh) až tři výstupy (pulzy nebo alarm) velikost: 96x96mm CD displej s dvoubarevným podsvitem komunikace Modbus, servisní software zdarma EM- 2426Soft vhodný pro připojení k monitoringu spotřeby Elektroměr do panelu se vstupy 3x5A pro připojení měřících transformátorů proudu (MTP). U neověřené verze lze uživatelsky nastavit režim měření směru toku energie, kdy se oba směry načítají na společné počítadlo, nebo kdy je pro každý směr zvláštní počítadlo. U M je ale nutné objednat verzi s vybraným způsobem měření A nebo B. K dispozici je rozlišení až čtyř tarifů na samostatná počítadla, ovládané pomocí stavu na ovládacích svorkách. fakturační měřidlo výstup S0 reléový výstup komunikace digitální vstupy součet obou směrů EM2696-AV53H-O1XXPFB 1 EM2696-AV53H-O3XXPFA 3 EM2696-AV53H-O3XXPFB 3 EM2696-AV53H-R2XXPFA 2 EM2696-AV53H-R2XXPFB 2 EM2696-AV53H-O1PFA 1 EM2696-AV53H-O1PFB 1 EM2696-AV53H-O3PFA 3 EM2696-AV53H-O3PFB 3 EM2696-AV53H-R2PFA 2 EM2696-AV53H-R2PFB 2 EM2696-AV53H-I3PFA 3 EM2696-AV53H-I3PFB 3 EM2696-AV53H-O1XXXX 1 EM2696-AV53H-O3XXXX 3 EM2696-AV53H-R2XXXX 2 EM2696-AV53H-I3XXXX 3 EM2696-AV53H-O1XX 1 EM2696-AV53H-O3XX 3 EM2696-AV53H-R2XX 2 EM2696-AV53H-I3XX 3 Pozn.: Uvedené y jsou pro nejběžnější varianty. Všechny verze jsou uvedeny v katalogovém listu nebo na webu MĚŘEÍ A MOITORIG SPOTŘEBY EERGIE

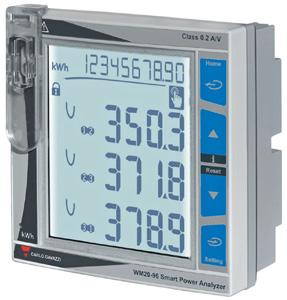

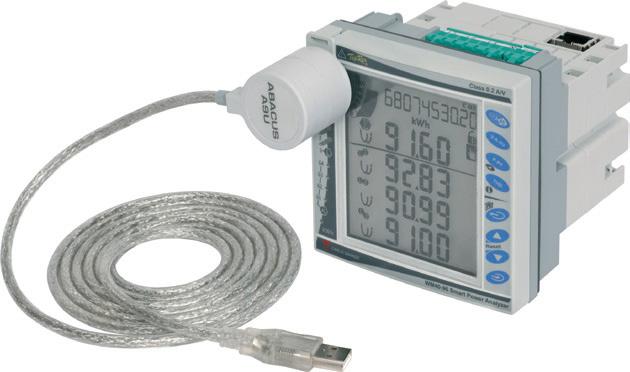

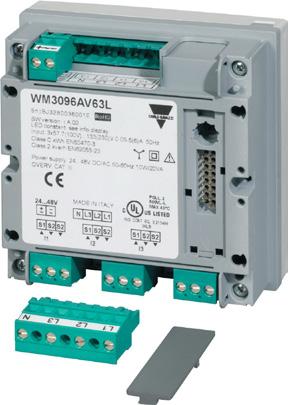

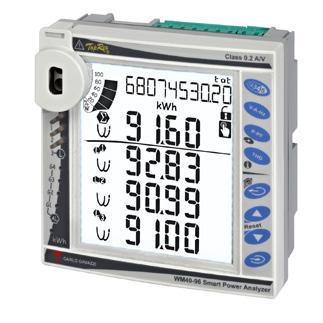

11 AAYZÁTORY SÍTĚ 65 A Profibus RS mV M optic. port 65 A Profibus RS mV M optic. port 65 A Profibus RS mV M optic. port BACnet max. záznam dat BACnet max. záznam dat BACnet max. záznam dat WM20 96 WM30 96 WM40 96 Třífázový modulární analyzátor sítě 3 5 A elektroměr: ±kwh, ±kvarh volitelný režim měření A = součet obou směrů, B = spotřeba a výroba samostatně měření: V, A, An, W, Wmax, var, varmax, VA, VAmax, Hz, PF počítadlo provozních hodin s volitelným startovním proudem dva nastavitelné alarmy zkreslení THD V/A do 32. harmonické přídavný modul - dva výstupy (tranzistor nebo relé) použitelné jako S0 nebo alarmy přídavný modul volitelný komunikační port R32,, Ethernet, BACnet, Profibus velikost: 96x96mm CD displej s podsvitem vhodný pro připojení k monitoringu spotřeby servisní software UCS zdarma Třífázový modulární analyzátor sítě 3 5 A elektroměr: ±kwh, ±kvarh, dílčí počítadla kwh, kvarh měření: V, A, An, W, var, VA, Hz, PF (vše s průměrnou a maximální hodnotou) počítadlo provozních hodin, čtyři alarmy, hodiny reálného času zkreslení THD V/A do 32. harmonické přídavný modul - dva výstupy (tranzistor nebo relé) použitelné jako S0 nebo alarmy přídavný modul dva analogové výstupy 0-20mA / 0-10V přídavný modul volitelný komunikační port R32,, Ethernet, BACnet, Profibus velikost: 96x96mm CD displej s podsvitem vhodný pro připojení k monitoringu spotřeby servisní software UCS zdarma Třífázový modulární analyzátor sítě 3 5 A elektroměr: ±kwh, ±kvarh, dílčí počítadla kwh, kvarh, až 6 tarifů měření: V, A, An, W, var, VA, Hz, PF (vše s průměrnou, minimální a maximální hodnotou) počítadlo provozních hodin, hodiny reálného času až 16 alarmů s logikou AD/OR, až 6 vstupů (tarify, pulzy, synchronizace času), až 8 výstupů (pulzy, alarm, dálkové ovládání), až 4 analogové výstupy programovatelný datalogger (výběr veličin, interval záznamu) zkreslení THD V/A do 32. harmonické s rozlišením zdroje (import/export) přídavný modul dva výstupy (tranzistor nebo relé) použitelné jako S0 nebo alarmy přídavný modul dva analogové výstupy 0-20mA / 0-10V (lze osadit až 2moduly) přídavný modul volitelný komunikační port R32,, Ethernet, BACnet, Profibus velikost: 96x96mm, CD displej s podsvitem (bíla nebo modrá) vhodný pro připojení k monitoringu spotřeby servisní software UCS zdarma AAYZÁTORY SÍTĚ Analyzátor sítě s vyšší přesností (0,5% kwh) a se vstupy pro připojení měřících transformátorů proudu, který lze doplnit až o dva přídavné moduly. Výstupní modul může poskytnout dva pulzní nebo alarmové výstupy. Komunikační modul může umožnit připojení k různým datovým sítím. Analyzátor sítě s vyšší přesností (0,5% kwh) a se vstupy pro připojení měřících transformátorů proudu, který lze doplnit až o tři přídavné moduly. Výstupní modul může poskytnout dva pulzní nebo alarmové výstupy. Modul analogových výstupů může osahovat dva výstupy 0-20mA nebo 0-10V. Komunikační modul pak může umožnit připojení k různým datovým sítím. Analyzátor sítě s vyšší přesností (0,5% kwh) a se vstupy pro připojení měřících transformátorů proudu, který lze doplnit až o tři přídavné moduly. Vstupně-výstupní moduly mohou poskytnout dva pulzní nebo alarmové výstupy, kombinaci až 6x vstup + 6x výstup nebo kombinaci teplota, analogový signál a proud nulovým vodičem. Modul analogových výstupů může osahovat dva výstupy 0-20mA nebo 0-10V. Současně lze osadit až dva moduly analogových výstupů. Komunikační modul pak může umožnit připojení k různým datovým sítím a lze osadit i jeho verzi s interním dataloggerem. Správa uložených dat se pak provádí pomocí dodané aplikace. popis popis popis WM20-AV53H WM20-AV53 WM20-AV363H WM20-AV63 MO-O2 MO-R2 MC MC-ETH MC-BACIP MC-BACMS MC-PB základna 400V + napájení VAC/DC základna 400V + napájení 24-48VAC/DC základna 120V + napájení VAC/DC základna 120V + napájení 24-48VAC/DC příd. modul: 2x výstup (trazistor) příd. modul: 2x výstup (relé) příd. modul: datový port R32/ příd. modul: datový port Ethernet příd. modul: datový port BACnet IP příd. modul: datový port BACnet MS/TP příd. modul: datový port Profibus DP WM30-AV53H WM30-AV53 WM30-AV63H WM30-AV63 MO-O2 MO-R2 MO-A2 MO-V2 MC MC-ETH MC-BACIP MC-BACMS MC-EI MC-PB základna 400V + napájení VAC/DC základna 400V + napájení 24-48VAC/DC základna 120V + napájení VAC/DC základna 120V + napájení 24-48VAC/DC příd. modul: 2x výstup (trazistor) příd. modul: 2x výstup (relé) příd. modul: 2x analogový výstup (0-20mA) příd. modul: 2x analogový výstup (0-10V) příd. modul: datový port R32/ příd. modul: datový port Ethernet příd. modul: datový port BACnet IP příd. modul: datový port BACnet MS/TP příd. modul: datový port Ethernet/IP příd. modul: datový port Profibus DP WM40-AV53H WM40-AV53 WM40-AV63H WM40-AV63 MO-O2 MO-R2 MO-A2 MO-V2 MF-I6R4 MF-I6O6 MA-TP MA-TP MC MC M MC-ETH MC-ETHM MC-BACIP MC-BACIPM MC-BACMS MC-BACMSM MC-EI MC-EIM MC-PB MC-PBM základna 400V + napájení VAC/DC základna 400V + napájení 24-48VAC/DC základna 120V + napájení VAC/DC základna 120V + napájení 24-48VAC/DC příd. modul: 2x výstup (tranzistor) příd. modul: 2x výstup (relé) příd. modul: 2x analogový výstup (0-20mA) příd. modul: 2x analogový výstup (0-10V) příd. modul: 6x vstup, 4x výstup (relé) příd. modul: 6x vstup, 6x výstup (tranzistor) příd. modul: 1x teplota Pt, 1x vstup 0-20mA příd. modul: 1x teplota Pt, 1x vstup 0-20mA, 1x An příd. modul: datový port R32/ příd. modul: datový port R32/ + paměť příd. modul: datový port Ethernet příd. modul: datový port Ethernet + paměť příd. modul: datový port BACnet IP příd. modul: datový port BACnet IP + paměť příd. modul: datový port BACnet MS/TP příd. modul: datový port BACnet MS/TP + paměť příd. modul: datový port Ethernet/IP příd. modul: datový port Ethernet/IP + paměť příd. modul: datový port Profibus DP příd. modul: datový port Profibus DP + paměť Pozn.: Uvedené y jsou pro nejběžnější varianty. Všechny verze jsou uvedeny v katalogovém listu nebo na webu MĚŘEÍ A MOITORIG SPOTŘEBY EERGIE 9

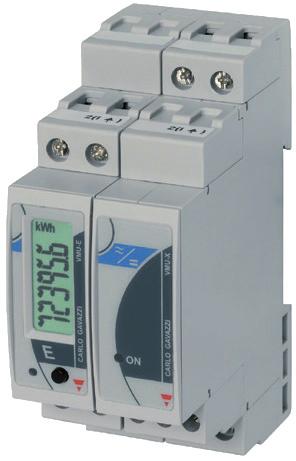

12 EEKTROMĚRY STEJOSMĚRÉ 20 (1000)A DI RS mv M optic. port 50ADC/AC DI RS mv M optic. port 400/300A DI RS mv M optic. port VMUE + VMUX CPA 050 CPA 300 EEKTROMĚRY STEJOSMĚRÉ Stejnosměrný elektroměr 20 A (1000 A) elektroměr: kwh měření: V, A, W přímé měření do 20A (s externím bočníkem do 1000A) velikost: 1+1 DI CD displej komunikace Modbus / pulzní výstup S0 vhodný pro připojení k monitoringu spotřeby Elektroměr pro měření DC energie se skládá ze dvou částí VMUE a VMUX, které jsou spojeny dohromady pomocí systémového konektoru na boku modulů. Uživatelsky jde změnit režim z přímého měření 0-20A na měření pomocí externího bočníku, kde je možné nastavit úbytek napětí na bočníku od 0 do 120mV. DC/AC elektroměr 50 A bez displeje elektroměr: ±kwh použití pro měření stejnosměrné nebo střídavé zátěže měření: V, A (min-max-peak), W, var, VA, PF, THD A (min-max), Hz zkreslení THD A do 40. harmonické nastavitelná konstanta pro přepočet hodnoty proudu komunikace Modbus montáž šrouby nebo na DI lištu otvor pro vodič d=15mm nastavení parametrů pomocí software UCS vhodný pro připojení k monitoringu spotřeby Elektroměr pro měření DC nebo AC energie s otvorem pro přímé protažení silového vodiče. Veškeré nastavení a změřená data se předávají pomocí datového portu (protokol Modbus). DC/AC elektroměr 400 A/300 A bez displeje elektroměr: ±kwh použití pro měření stejnosměrné (400A) nebo střídavé zátěže (300A) měření: V, A (min-max-peak), W, var, VA, PF, THD A (min-max), Hz zkreslení THD A do 40. harmonické nastavitelná konstanta pro přepočet hodnoty proudu komunikace Modbus montáž šrouby nebo na DI lištu otvor pro vodič d=33mm nastavení parametrů pomocí software UCS vhodný pro připojení k monitoringu spotřeby Elektroměr pro měření DC nebo AC energie s otvorem pro přímé protažení silového vodiče. Veškeré nastavení a změřená data se předávají pomocí datového portu (protokol Modbus). kalibrace pulzní výstup S0 Modbus A (DC) A (AC) A (DC) A (AC) VMUE-AV00-XXXX VMUE-AV00-XXXX-K VMUX-UD1X 1 VMUX-UX CPA050-1X CPA300-1X EM270D EM270D TCD-X EM271D EM280 EM271D TCD-M EM280 TCD06BX TCD06BX Pozn.: Uvedené y jsou pro nejběžnější varianty. Všechny verze jsou uvedeny v katalogovém listu nebo na webu MĚŘEÍ A MOITORIG SPOTŘEBY EERGIE

13 TRASFORMÁTORY PROUDOVÉ STADARDÍ TADK Proudový transformátor standardní 5 A (0,5%) Rozměry: 115, mm Montáž: DI / šrouby proud (A) TADK15A 1 10,00 TADK55A 5 10, TADK105A 10 10, TADK155A 15 10, TADK255A 25 10,00 TADK405A 40 10,00 a přání lze dodat verzi se sekundárním rozsahem 1A. TADK2 Proudový transformátor standardní 5 A (0,5%) Rozměry: 115, mm Montáž: DI / šrouby proud (A) TADK215A 1 10,00 TADK255A 5 10,00 TADK2105A 10 10,00 TADK2155A 15 10,00 TADK2255A 25 10,00 TADK2405A 40 10,00 TADK2505A 50 10,00 TADK2605A 60 10,00 TADK2805A 80 10,00 TADK21005A ,00 TADK21505A ,00 TADK22005A ,00 TADK22505A ,00 a přání lze dodat verzi se sekundárním rozsahem 1A. TRASFORMÁTORY PROUDOVÉ STADARDÍ CTD-1Z Proudový transformátor standardní 5 A (1%) Otvor d (mm) : 22 Rozměry: mm Montáž: DI CTD-2Z Otvor d (mm) : 28 Otvor a x b (mm): 30x10 / 25x15 / 20x20 Rozměry: mm Montáž: šrouby CTD-3Z Otvor d (mm) : 32 Otvor a x b (mm): 40x10 / 30x20 / 25x25 Rozměry: mm Montáž: šrouby proud (A) pro 1% CTD1Z605AXXX 60 1, CTD1Z755AXXX 75 1, CTD1Z805AXXX 80 1, CTD1Z1005AXXX 100 2, CTD1Z1255AXXX 125 2, CTD1Z1505AXXX 150 2, CTD1Z2005AXXX 200 3, CTD1Z2505AXXX 250 3, CTD1Z3005AXXX 300 3,75 proud (A) CTD2Z1005AXXX 100 2, CTD2Z1505AXXX 150 2, CTD2Z2005AXXX 200 3, CTD2Z2505AXXX 250 5, CTD2Z3005AXXX 300 5, CTD2Z4005AXXX 400 5, CTD2Z5005AXXX 500 5, CTD2Z6005AXXX 600 5,00 proud (A) CTD3Z1005AXXX 100 1, CTD3Z1505AXXX 150 1, CTD3Z2005AXXX 200 1, CTD3Z2505AXXX 250 2, CTD3Z3005AXXX 300 2, CTD3Z4005AXXX 400 5, CTD3Z5005AXXX 500 5, CTD3Z6005AXXX 600 5,00 Pozn.: Uvedené y jsou pro nejběžnější varianty. Všechny verze jsou uvedeny v katalogovém listu nebo na webu MĚŘEÍ A MOITORIG SPOTŘEBY EERGIE 11

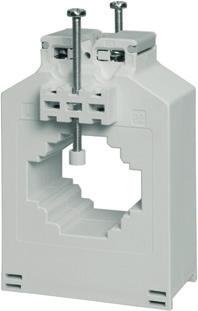

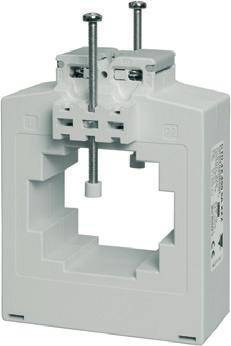

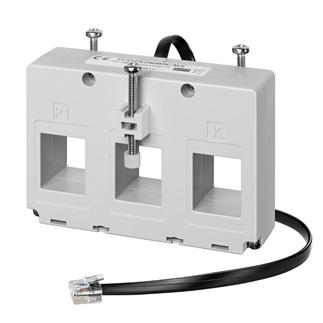

14 TRASFORMÁTORY PROUDOVÉ STADARDÍ TRASFORMÁTORY PROUDOVÉ STADARDÍ CTD-1x Otvor d (mm) : 23 Otvor a x b (mm): 20x5 Rozměry: mm Montáž: DI / šrouby proud (A) CTD1X755AXXX 75 1, CTD1X805AXXX 80 1, CTD1X1005AXXX 100 1, CTD1X1205AXXX 120 1, CTD1X1255AXXX 125 2, CTD1X1505AXXX 150 2, CTD1X1605AXXX 160 2, CTD1X2005AXXX 200 3, CTD1X2505AXXX 250 4,50 CTD1X3005AXXX 300 5,00 a přání lze dodat verzi se sekundárním rozsahem 1A. CTD-2x Otvor d (mm) : 24 Otvor a x b (mm): 32x5 / 30x10 / 25x20 Rozměry: mm Montáž: DI / šrouby proud (A) CTD2X1255AXXX 125 2, CTD2X1505AXXX 150 3, CTD2X1605AXXX 160 3, CTD2X2005AXXX 200 4, CTD2X2505AXXX 250 5, CTD2X3005AXXX 300 7, CTD2X4005AXXX , CTD2X5005AXXX ,00 CTD2X6005AXXX ,50 a přání lze dodat verzi se sekundárním rozsahem 1A. CTD-3x Otvor d (mm) : 41 Otvor a x b (mm): 51x15 / 40x20 / 32x32 Rozměry: mm Montáž: DI / šrouby proud (A) CTD3X1505AXXX 150 2, CTD3X1605AXXX 160 2, CTD3X2005AXXX 200 3, CTD3X2505AXXX 250 3, CTD3X3005AXXX 300 7, CTD3X4005AXXX 400 9, CTD3X5005AXXX , CTD3X6005AXXX , CTD3X7005AXXX ,00 CTD3X7505AXXX , CTD3X8005AXXX ,00 a přání lze dodat verzi se sekundárním rozsahem 1A. CTD-4x Otvor d (mm) : 51 Otvor a x b (mm): 64x20 / 51x43 Rozměry: mm Montáž: šrouby CTD-8Q Otvor d (mm) : 55 Otvor a x b (mm): 55x100 Rozměry: mm CTD-8V/8H Otvor d (mm) : 30 Otvor a x b (mm): 30x80 Rozměry: mm, mm proud (A) CTD4X2505AXXX 250 2, CTD4X3005AXXX 300 3, CTD4X4005AXXX 400 6, CTD4X5005AXXX , CTD4X6005AXXX , CTD4X7005AXXX ,50 CTD4X7505AXXX , CTD4X8005AXXX , CTD4X10005AXXX ,50 CTD4X12005AXXX , CTD4X12505AXXX , CTD4X15005AXXX , CTD4X16005AXXX ,50 a přání lze dodat verzi se sekundárním rozsahem 1A. proud (A) CTD8Q10005AXXX ,00 CTD8Q15005AXXX ,00 CTD8Q20005AXXX ,00 CTD8Q25005AXXX ,00 CTD8Q30005AXXX ,00 CTD8Q40005AXXX ,00 proud (A) CTD8H4005AXXX 400 3,00 CTD8V4005AXXX 400 3,00 CTD8H5005AXXX 500 5, CTD8V5005AXXX 500 5,00 CTD8H6005AXXX 600 6,00 CTD8V6005AXXX 600 6, CTD8H7005AXXX 700 6, CTD8V7005AXXX 700 6,00 CTD8H7505AXXX 750 8,00 CTD8V7505AXXX 750 8, CTD8H8005AXXX 800 8,00 CTD8V8005AXXX 800 8,00 CTD8H10005AXXX , CTD8V10005AXXX ,00 CTD8H12005AXXX ,00 CTD8V12005AXXX ,00 CTD8H12505AXXX ,00 CTD8V12505AXXX , CTD8H15005AXXX ,00 CTD8V15005AXXX ,00 CTD8H16005AXXX ,00 CTD8V16005AXXX ,00 CTD8H20005AXXX ,00 CTD8V20005AXXX , CTD8H25005AXXX , CTD8V25005AXXX ,00 a přání lze dodat verzi se sekundárním rozsahem 1A. Pozn.: Uvedené y jsou pro nejběžnější varianty. Všechny verze jsou uvedeny v katalogovém listu nebo na webu MĚŘEÍ A MOITORIG SPOTŘEBY EERGIE

15 TRASFORMÁTORY PROUDOVÉ STADARDÍ CTD-9V/9H Otvor d (mm) : 35 Otvor a x b (mm): 35x125 Rozměry: mm proud (A) CTD9H5005AXXX 500 2,00 CTD9V5005AXXX 500 2,00 CTD9H6005AXXX 600 4,00 CTD9V6005AXXX 600 4,00 CTD9H7005AXXX 700 4,00 CTD9V7005AXXX 700 4,00 CTD9H7505AXXX 750 4,00 CTD9V7505AXXX 750 4,00 CTD9H8005AXXX 800 4,00 CTD9V8005AXXX 800 4,00 CTD9H10005AXXX ,00 CTD9V10005AXXX ,00 CTD9H12005AXXX ,00 CTD9V12005AXXX ,00 CTD9H12505AXXX ,00 CTD9V12505AXXX ,00 CTD9H15005AXXX ,00 CTD9V15005AXXX ,00 CTD9H16005AXXX ,00 CTD9V16005AXXX ,00 CTD9H20005AXXX , CTD9V20005AXXX , CTD9H25005AXXX ,00 CTD9V25005AXXX ,00 CTD9H30005AXXX ,00 CTD9V30005AXXX ,00 CTD9H32005AXXX ,00 CTD9V32005AXXX ,00 a přání lze dodat verzi se sekundárním rozsahem 1A. CTD-10V/10H Otvor d (mm) : 50 Otvor a x b (mm): 50x125 Rozměry: mm proud (A) CTD10H4005AXXX 400 1,00 CTD10V4005AXXX 400 1,00 CTD10H5005AXXX 500 3,00 CTD10V5005AXXX 500 3,00 CTD10H6005AXXX 600 5,00 CTD10V6005AXXX 600 5,00 CTD10H7005AXXX 700 8,00 CTD10V7005AXXX 700 8,00 CTD10H7505AXXX ,00 CTD10V7505AXXX ,00 CTD10H8005AXXX ,00 CTD10V8005AXXX ,00 CTD10H10005AXXX , CTD10V10005AXXX ,00 CTD10H12005AXXX ,00 CTD10V12005AXXX ,00 CTD10H12505AXXX ,00 CTD10V12505AXXX ,00 CTD10H15005AXXX ,00 CTD10V15005AXXX ,00 CTD10H16005AXXX ,00 CTD10V16005AXXX ,00 CTD10H20005AXXX , CTD10V20005AXXX ,00 CTD10H25005AXXX ,00 CTD10V25005AXXX ,00 CTD10H30005AXXX ,00 CTD10V30005AXXX ,00 CTD10H32005AXXX ,00 CTD10V32005AXXX ,00 a přání lze dodat verzi se sekundárním rozsahem 1A. CTD-11V/11H Otvor d (mm) : 35 Otvor a x b (mm): 35x125 Rozměry: mm proud (A) CTD11H10005AXXX ,00 CTD11V10005AXXX ,00 CTD11H15005AXXX ,00 CTD11V15005AXXX ,00 CTD11H20005AXXX ,00 CTD11V20005AXXX ,00 CTD11H25005AXXX ,00 CTD11V25005AXXX ,00 CTD11H30005AXXX ,00 CTD11V30005AXXX , CTD11H40005AXXX , CTD11V40005AXXX ,00 TRASFORMÁTORY PROUDOVÉ STADARDÍ CTD-12V/12H Otvor d (mm) : 53 Otvor a x b (mm): 53x125 Rozměry: mm proud (A) CTD12H10005AXXX ,00 CTD12V10005AXXX ,00 CTD12H15005AXXX ,00 CTD12V15005AXXX ,00 CTD12H20005AXXX ,00 CTD12V20005AXXX ,00 CTD12H25005AXXX ,00 CTD12V25005AXXX ,00 CTD12H30005AXXX ,00 CTD12V30005AXXX , CTD12H40005AXXX , CTD12V40005AXXX ,00 Pozn.: Uvedené y jsou pro nejběžnější varianty. Všechny verze jsou uvedeny v katalogovém listu nebo na webu MĚŘEÍ A MOITORIG SPOTŘEBY EERGIE 13

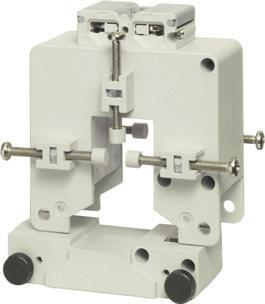

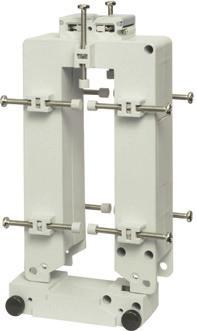

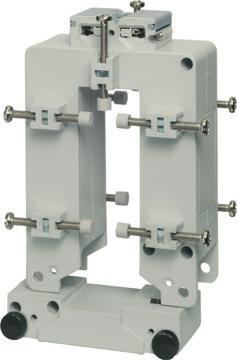

16 PROUDOVÉ TRASFORMÁTORY DĚEÉ 5 A (1 %) 88 ks 50 ks PROUDOVÉ TRASFORMÁTORY DĚEÉ 5 A (1 %) CTD-5S Proudový transformátor dělený 5 A (1%) Otvor d (mm): 26 Otvor a x b (mm): 26x32 Rozměry: ,9 mm proud (A) pro 1% CTD5255AXXX 125 1, CTD5505AXXX 150 1, CTD5005AXXX 200 1, CTD5505AXXX 250 1, CTD5S3005AXXX 300 2, CTD5S4005AXXX 400 5,00 a přání lze dodat verzi se sekundárním rozsahem 1A. CTD-6S Proudový transformátor dělený 5 A (1%) Otvor d (mm): 50 Otvor a x b (mm): 50x52 Rozměry: ,9 mm proud (A) pro 1% CTD6005AXXX S 200 1, CTD6505AXXX S 250 1, CTD6S3005AXXX S 300 1, CTD6S4005AXXX S 400 2, CTD6S5005AXXX S 500 5, CTD6S6005AXXX S 600 7, CTD6S7005AXXX S 700 7,50 CTD6S7505AXXX S 750 7, CTD6S8005AXXX S , CTD60005AXXX S ,00 a přání lze dodat verzi se sekundárním rozsahem 1A. CTD-8S Proudový transformátor dělený 5 A (1%) Otvor d (mm): 30 Otvor a x b (mm): 30x80 Rozměry: ,9 mm proud (A) pro 1% CTD8S4005AXXX 400 3,00 CTD8S5005AXXX 500 5,00 CTD8S6005AXXX 600 6,00 CTD8S7005AXXX 700 6,00 CTD8S7505AXXX 750 8, CTD8S8005AXXX 800 8,00 CTD80005AXXX ,00 CTD82005AXXX , CTD82505AXXX , CTD85005AXXX ,00 CTD86005AXXX ,00 CTD80005AXXX ,00 CTD85005AXXX ,00 a přání lze dodat verzi se sekundárním rozsahem 1A. 176 ks 88 ks CTD-9S Proudový transformátor dělený 5 A (1%) Otvor d (mm): 35 Otvor a x b (mm): 35x125 Rozměry: 91, ,9 mm CTD-10S Proudový transformátor dělený 5 A (1%) Otvor d (mm): 51 Otvor a x b (mm): 51x125 Rozměry: 106, ,9 mm proud (A) pro 1% CTD9S5005AXXX 500 2, CTD9S6005AXXX 600 4,00 CTD9S7005AXXX 700 4,00 CTD9S7505AXXX 750 4,00 CTD9S8005AXXX 800 4, CTD90005AXXX ,00 CTD92005AXXX , CTD92505AXXX , CTD95005AXXX ,00 CTD96005AXXX , CTD90005AXXX , CTD95005AXXX , CTD9S30005AXXX , CTD9S32005AXXX ,00 a přání lze dodat verzi se sekundárním rozsahem 1A. proud (A) pro 1% CTD10S4005AXXX 400 1,00 CTD10S5005AXXX 500 3,00 CTD10S6005AXXX 600 5,00 CTD10S7005AXXX 700 8,00 CTD10S7505AXXX , CTD10S8005AXXX , CTD100005AXXX ,00 CTD102005AXXX ,00 CTD102505AXXX , CTD105005AXXX ,00 CTD106005AXXX , CTD100005AXXX ,00 CTD105005AXXX ,00 CTD10S30005AXXX ,00 CTD10S32005AXXX ,00 a přání lze dodat verzi se sekundárním rozsahem 1A. Pozn.: Uvedené y jsou pro nejběžnější varianty. Všechny verze jsou uvedeny v katalogovém listu nebo na webu MĚŘEÍ A MOITORIG SPOTŘEBY EERGIE

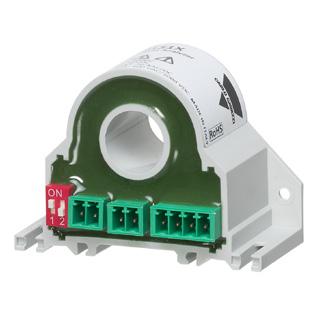

17 PROUDOVÉ TRASFORMÁTORY DĚEÉ 333 mv (1 %) CTV1X Proudový transformátor dělený sekundární strana: 333 mv Třída přesnosti: 1 % Rozměr: mm rozsahy pro třídu 1 (A) otvor d (mm) otvor a x b (mm) výstupní kabel (cm) CTV1X-60A333MV 60 9,6-183 CTV4X Proudový transformátor dělený Sekundární strana: 333 mv Třída přesnosti: 1 % Rozměr: mm CTV2X Proudový transformátor dělený sekundární strana: 333 mv Třída přesnosti: 1 % Rozměr: mm rozsahy pro třídu 1 (A) otvor d (mm) otvor a x b (mm) výstupní kabel (cm) CTV2X-100A333MV ,7-150 CTV8X Proudový transformátor dělený Sekundární strana: 333 mv Třída přesnosti: 1 % Rozměr: mm CTV3X Proudový transformátor dělený sekundární strana: 333 mv Třída přesnosti: 1 % Rozměr: mm rozsahy pro třídu 1 (A) otvor d (mm) otvor a x b (mm) výstupní kabel (cm) CTV3X-200A333MV ,7-150 PROUDOVÉ TRASFORMÁTORY DĚEÉ 333 mv (1 %) rozsahy pro třídu 1 (A) otvor d (mm) otvor a x b (mm) výstupní kabel (cm) CTV4X-400A333MV ,5-200 rozsahy pro třídu 1 (A) otvor d (mm) otvor a x b (mm) výstupní kabel (cm) CTV8X-800A333MV x89 svork. UT885 KOMUIKAČÍ DATOVÝ PŘEVODÍK port 1: USB v2.0, kon. A port 2: /422, svorky galvanické oddělení: 2500 Vrms čip FTDI FT232R přepěťová ochrana port 1 port 2 UT885 USB v2.0, kon. A /422, svorky GW51C-MAXI KOMUIKAČÍ DATOVÝ PŘEVODÍK port 1: 10/100 Mbps Ethernet port 2: /RS422/R32 TCP server/klient UDP Virtual COM port 1 port 2 GW51C-MAXI-WDT 10/100 Mbps EthernetEthernet /RS422/ R32 KOMUIKAČÍ DATOVÉ PŘEVODÍKY SE5404D KOMUIKAČÍ DATOVÝ PŘEVODÍK port 1: 10/100 Mbps Ethernet port 2: 4x /RS422/R32 TCP server/klient UDP Virtual COM Tunnelling port 1 port 2 SE5001 KOMUIKAČÍ DATOVÝ PŘEVODÍK port 1: 10/100 Mbps Ethernet port 2: /RS422/R32 TCP server/klient UDP Virtual COM Tunnelling port 1 port 2 SW5501 KOMUIKAČÍ DATOVÝ PŘEVODÍK port 1: Wi-Fi 2,4 / 5 GHz port 2: /RS422/R32 TCP server/klient UDP Virtual COM port 1 port 2 SE5404D-S5 10/100 Mbps EthernetEthernet 4x /RS422/ R32 SE5001-DB 10/100 Mbps Ethernet /RS422/R32 SW5501-TB Wi-Fi 2,4 / 5 GHz EthernetEthernet /RS422/ R32 MĚŘEÍ A MOITORIG SPOTŘEBY EERGIE 15

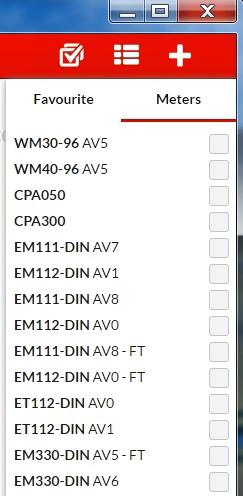

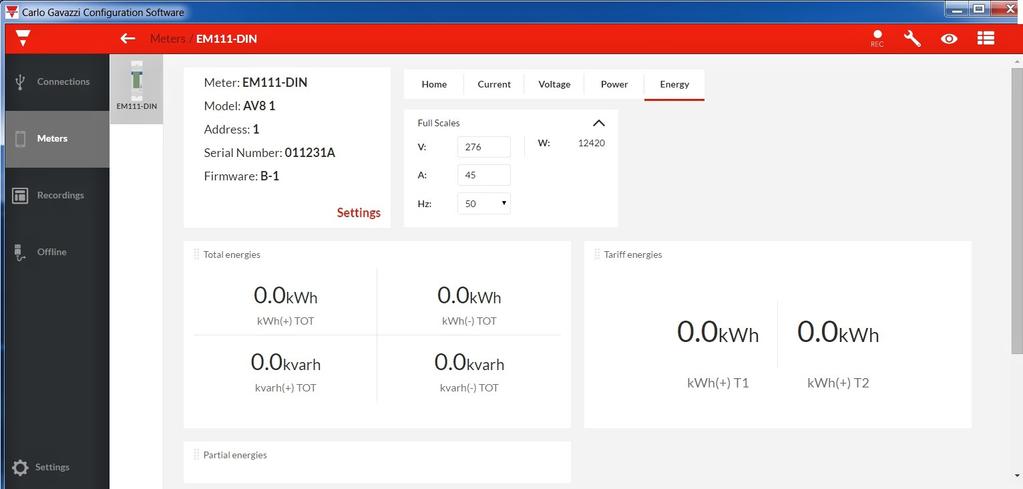

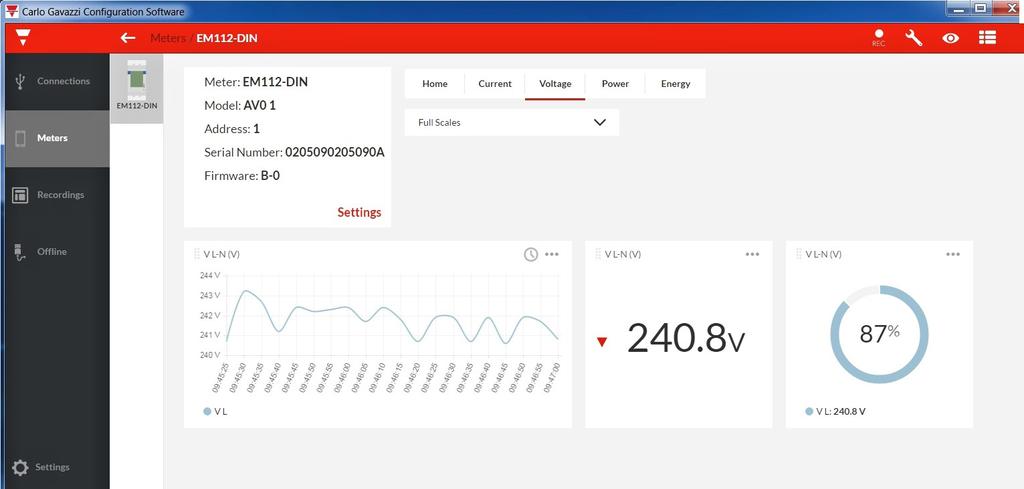

18 SERVISÍ SOFTWARE UCS UCS SERVISÍ SOFTWARE SERVISÍ SOFTWARE UCS Software UCS (Universal Configuration Software) je nástroj umožňující pohodlnou správu, nastavení a záznam údajů z elektroměrů Carlo Gavazzi s datovým výstupem Modbus ( nebo Ethernet). Software je volně dostupný na internetu a je průběžně přes internet aktualizován, tak aby umožňoval práci s většinou právě prodávaných přístrojů. Grafické prostředí je velmi přehledné, včetně animovaných prvků a grafů. Software je možné využít na pohodlně nastavení parametrů různých přístrojů, uložení různých konfigurací do souboru v počítači, kopírování nastavení při instalaci více stejných elektroměrů, případně pro otestování funkčnosti komunikace s elektroměrem. Zajímavou funkcí je záznam právě měřených dat, kdy jsou vybrané veličiny periodicky ukládány do souboru a tyto pak lze později prohlížet, zobrazit jako grafy, nebo exportovat ve formátu XS pro další účely MĚŘEÍ A MOITORIG SPOTŘEBY EERGIE

19

20 UK K MĚŘEÍ A MOITORIG SPOTŘEBY EERGIE monitoring spotřeby, elektroměry, proudové transformátory w w w.e n i k a.c z
