Práce s aplikací Solid Edge Embedded Client

Transkript

1 Práce s aplikací Solid Edge Embedded Client Číslo publikace spse

2 Poznámky a omezení vlastnických práv Tento software a související dokumentace je majetkem společnosti Siemens Product Lifecycle Management Software Inc Siemens Product Lifecycle Management Software Inc. Všechna práva vyhrazena. Siemens a logo společnosti Siemens jsou registrovanými obchodními známkami společnosti Siemens AG. Solid Edge je obchodní známkou nebo registrovanou obchodní známkou společnosti Siemens Product Lifecycle Management Software Inc. nebo jejích zástupců ve Spojených státech a dalších zemích. Všechny ostatní obchodní známky, registrované obchodní známky nebo známky služeb náleží příslušným vlastníkům. 2 Práce se Solid Edge Embedded Client aplikace ST5 spse

3 Obsah Poznámky a omezení vlastnických práv Přehled kurzu Popis kurzu Předpoklady kurzu Cíle kurzu Použití této příručky Souhrn software Datová sada cvičení a informace o konfiguraci školení Začínáme se Solid Edge Embedded Client Základy rozhraní Základní operace se soubory Technická podpora Solid Edge Přehled lekce: Začínáme Odpovědi Cvičení: Tvorba, uložení a zavření dokumentu součásti Souhrn lekce Vyhledávání a zobrazení dat Hledání dokumentů Hledání položek Hledání typů položky Hledání revizí položky Hledání datových sad Hledání dokumentů jiných než Solid Edge Definování uživatelských hledání Hledání a zobrazení dalších vlastností Výsledky vyhledávání Přehled lekce: Vyhledávání a zobrazení dat Odpovědi Cvičení: Otevření a vyhledávání dokumentů Souhrn lekce Příprava a načtení nespravovaných dokumentů do Teamcenteru Příprava nespravovaných dokumentů pro Teamcenter Přidání dokumentů do spravovaného prostředí Teamcenteru Přehled lekce: Příprava nespravovaných dokumentů Odpovědi Cvičení: Příprava nespravovaných dokumentů pro Teamcenter Souhrn lekce Práce se sestavami ve spravovaném prostředí spse Práce se Solid Edge Embedded Client aplikace ST5 3

4 Obsah Základy stromu modelu Vkládání součástí do sestav Tvorba nových součástí v sestavě Tvorba výkresového pohledu Přehled lekce: Práce se sestavami Odpovědi Cvičení: Tvorba sestavy Cvičení: Tvorba výkresu Souhrn lekce Otevření a přidání obsahu do existujícího spravovaného dokumentu Otevírání spravovaných dokumentů aplikace Solid Edge příkaz Zrcadlit Přehled lekce: Otevření a přidání obsahu Odpovědi Cvičení: Přidání obsahu do existujícího spravovaného dokumentu Souhrn lekce Práce se spravovanými dokumenty Efektivní otevírání dokumentů Práce s dokumenty pouze ke čtení Rezervace dokumentů jen pro čtení Tvorba nových dokumentů pomocí příkazu Uložit jako Revize dokumentů pomocí příkazu Revize Přehled lekce: Práce se spravovanými dokumenty Odpovědi Cvičení: Použití možnosti Skrýt všechny komponenty Cvičení: Práce s dokumentem určeným pouze ke čtení Souhrn lekce Správa vyrovnávací paměti Co je vyrovnávací paměť? Správa vyrovnávací paměti Předefinování umístění vyrovnávací paměti Poskytnutí vlastní vyrovnávací paměti každému uživateli Pravidla vyrovnávací paměti a revize Přehled lekce: Správa vyrovnávací paměti Odpovědi Cvičení: Správa lokální vyrovnávací paměti Souhrn lekce Použití Editoru struktury Co je Editor struktury sestavy? Správa sestav aplikace Editor struktury sestavy Úprava struktury rozpisky Správa lokální vyrovnávací paměti v Editoru struktury sestavy Přehled lekce: Použití Editoru struktury Odpovědi Cvičení: Používání Editoru struktury sestavy Souhrn lekce Práce se Solid Edge Embedded Client aplikace ST5 spse

5 Obsah Spuštění diagnostiky Solid Edge Embedded Client Úvod do nástroje Diagnostika Export vašeho přiřazení atributů Přehled lekce: Spuštění diagnostiky Solid Edge Embedded Client Odpovědi Cvičení: Spuštění diagnostiky Souhrn lekce spse Práce se Solid Edge Embedded Client aplikace ST5 5

6

7 Přehled kurzu Popis kurzu Práce se Solid Edge Embedded Client popisuje koncovým uživatelům, jak pomocí Solid Edge Embedded Client (SEEC) vytvářet, upravovat a spravovat data v rámci jejich každodenních úkolů. Co je to cpdm? cpdm (Collaborative Product Data Management) je nástroj, která pomáhá spravovat všechny postupy, aplikace a informace potřebné pro návrh, výrobu a podporu produktu během jeho životního cyklu. Nástroje správy výrobních dat mezi uživateli, například Teamcenter pomáhají s následujícími úkony: Omezují duplicitní data a tím snižují požadavky na úložiště. Zjednodušují nalezení a distribuci dat těm, kteří je potřebují. Spravují sestavy a vazby mezi součástmi. Udržují historii vývoje produktu. Mají řízení verzí a zaručují aktuální data. Mají řízení přístupu, které zajišťuje integritu dat. Co je to Solid Edge Embedded Client? Solid Edge Embedded Client (SEEC) poskytuje hladké propojení mezi Solid Edge, revolučním systémem CAD, a aplikací Teamcenter. Propojení je jednoduché, nemusíte se tedy učit další uživatelské rozhraní. Příkazy a podpůrné nástroje Solid Edge ST5, které vytváří nebo zavírají dokumenty, spolupracují s datovou strukturou aplikace Teamcenter, takže nemusíte provádět správu těchto dokumentů. Pokud jste již znáte uživatelské rozhraní Solid Edge, naleznete při práci s dokumenty spravovanými aplikací Teamcenter stejná prostředí pro konstrukci součástí, tvorbu sestav a výkresů. Součást Sestava Výkres Plechová součást spse Práce se Solid Edge Embedded Client aplikace ST5 7

8 Přehled kurzu Předpoklady kurzu Před začátkem tohoto kurzu se doporučuje projít cvičení v následujících oblastech: Samostudium nebo pokyny týkající se základů Solid Edge. Pro více informací kontaktujte svého prodejce Solid Edge. Kurz Teamcenter nebo Teamcenter Express vedený instruktorem nebo samostudium. Informace o školicích kurzech Teamcenter jsou dostupné z webové stránky Siemens PLM Software na adrese Cíle kurzu Tento kurz byl vytvořen, aby předvedl, jak použít transparentní integraci mezi Solid Edge a Teamcenter, ve skutečnosti standardem v cpdm (Collaborative Product Data Management). Po dokončení tohoto kurzu budete umět provádět následující úkony: Chápat vztah mezi aplikacemi Solid Edge ST5, Solid Edge Embedded Client a Teamcenter. Chápat a používat pracovní postupy Solid Edge Embedded Client a obecná dialogová okna vlastností. Přesunout nespravované dokumenty do spravovaného prostředí Teamcenter. Vytvořit a upravit dokumenty Solid Edge spravované v prostředí Teamcenter. 8 Práce se Solid Edge Embedded Client aplikace ST5 spse

9 Přehled kurzu Použití této příručky V každé lekci jsou témata popisující důležité koncepce, následovány cvičením pro procvičení koncepcí. Formát cvičení je stejný v celé příručce. Kroky jsou číslovány a určují, čeho byste měli dosáhnout v každém bodě cvičení. Pod každým krokem jsou specifické instrukce pro jednotlivé akce, které je třeba provést pro splnění kroku. Každá lekce končí zhodnocením, které zdůrazňuje koncepce představené v lekci. Konvence V této příručce jsou použity následující konvence pro tipy, poznámky, varování a upozornění: Tip Tip označuje informace, které vám pomohou použít techniky a postupy popsané v textu. Poznámka Poznámka označuje obecné instrukce nebo komentáře, které je třeba zdůraznit. Varování Výstrahy označují činnosti, které mohou mít jiný výsledek, než byste čekali, nebo mohou mít za následek poškození software nebo dat. Upozornění Upozornění označují činnosti, které mohou mít za následek trvalou ztrátu dat nebo softwaru. Souhrn software Tato příručka školení předpokládá, že jste úspěšně nahráli software Solid Edge Teamcenter Client potřebný pro operace Solid Edge Embedded Client. Informace o kompatibilitě určité verze naleznete v souboru Solid Edge Embedded Client SEEC_readme.htm umístěném ve složce \Program Files\Solid Edge ST5\Program\Embedded Client. Varování Toto vydání Solid Edge Embedded Client nepodporuje operační systém Windows XP. ST5 je poslední verze Solid Edge, která bude podporovat systém Vista. spse Práce se Solid Edge Embedded Client aplikace ST5 9

10 Přehled kurzu Datová sada cvičení a informace o konfiguraci školení Cvičení v této příručce školení předpokládají, že jste úspěšně načetli ISO šablony, nastavili spuštění dokumentů součásti a plechové součásti v synchronním prostředí a obdrželi příslušné soubory školení potřebné pro dokončení tohoto kurzu. Partneři společnosti Siemens mohou díky přístupu na Siemens Partner Portal na adrese vytvořit verzi příručky školení ve formátu.pdf a získat potřebné soubory cvičení. 1. Pro přístup na Partner Portal použijte účet WebKey. 2. Vyberte příkaz???cvičení fi???školící materiály fi???školení Solid Edge. 3. Pod kurzy samostudia klikněte na položku???práce se Solid Edge Embedded Client. Soubory školení jsou dostupné pomocí odkazu???soubory cvičení pro práci se Solid Edge Embedded Client. Soubory školení by měly být rozbaleny do složky s názvem \SEEC Class Files. 10 Práce se Solid Edge Embedded Client aplikace ST5 spse

11 Lekce 1 Začínáme se Solid Edge Embedded Client Po dokončení této lekce budete umět provádět následující úkony: Aktivovat a používat Solid Edge s aplikací Teamcenter. Určit výchozí prostředí modelování. Vytvořit a uložit dokumenty Solid Edge pomocí Solid Edge Embedded Client. Používat nástroje nápovědy Solid Edge. Základy rozhraní Na všech pracovních stanicích, které požadují přístup k datům Solid Edge spravovaným aplikací Teamcenter musí být nainstalován Solid Edge Teamcenter Client. Použité příkazy se chovají jako obvyklé příkazy Windows. Spuštění Solid Edge Embedded Client Chcete-li spustit Solid Edge ST5 s Teamcenterem, najděte na ploše programu ikonu Solid Edge a dvakrát na ni klikněte. Spouštěcí okno Spouštěcí okno Solid Edge nabízí uživatelskou podporu, například řadu cvičení a přístup k nápovědě Nabízí také přístup k základním operacím, například ke tvorbě a otevírání souborů, a vizuálnímu výčtu, že je zapnutý režim správy Teamcenterem. spse Práce se Solid Edge Embedded Client aplikace ST5 1-1

12 Lekce 1 Začínáme se Solid Edge Embedded Client Část Oblíbené tohoto okna obsahuje odkaz na technickou podporu Solid Edge. Kliknutím na tlačítko Přidat nebo odebrat propojení můžete upravit položky v seznamu odkazů. Povolení aplikace Teamcenter v Solid Edge Podporu aplikace Embedded Client v Solid Edge spustíte kliknutím na tlačítko Aplikace a výběrem příkazu Správa fi Teamcenter. Funkce Solid Edge pracující s aplikací Teamcenter budou povoleny. Při práci s daty Teamcenteru prostřednictvím Solid Edge Embedded Client se používají stejné příkazy jako při běžné práci v Solid Edge. Pokud je vybrána aplikace Teamcenter, Solid Edge automaticky upraví uživatelské rozhraní podle potřeby tak, aby byl poskytnut přístup k funkcím aplikace Teamcenter. To obvykle změní uživatelské rozhraní Solid Edge následujícím způsobem: ve spouštěcím okně je zobrazen Teamcenter, v záhlaví okna aplikace je zobrazen Teamcenter. Poznámka Pokud není zobrazen název produktu Teamcenter, pracujete v nespravovaném prostředí Solid Edge. Při hledání souborů Solid Edge se zobrazí data z databáze aplikace Teamcenter. 1-2 Práce se Solid Edge Embedded Client aplikace ST5 spse

13 Začínáme se Solid Edge Embedded Client Při vytváření nových dokumentů budete vyzváni k jejich odeslání do databáze aplikace Teamcenter, protože se v databázi ještě nenacházejí. Při ukládání se soubor uloží pouze do vyrovnávací paměti. Po zavření dokumentu se dokument odešle do databáze aplikace Teamcenter. Určení výchozího prostředí pro modelování Solid Edge ST5 poskytuje příležitost určit prostředí pro modelování, ve kterém chcete při tvorbě dokumentu součásti nebo plechové součásti začít. Model může obsahovat pouze synchronní prvky, pouze sekvenční prvky nebo kombinaci obou typů prvků. Protože dokumenty sestavy mohou obsahovat synchronní i asynchronní obsah, není pro sestavu potřeba určovat počáteční prostředí. Výchozí prostředí je obvykle nastaveno správcem systému, který také může povolit jeho změnu. Tato možnost je dostupná na kartě Pomocníci v dialogovém okně Možnosti Solid Edge. Dostupná prostředí jsou: Synchronní sada ploch definujících tvar prvku. Historie tvorby synchronního prvku se neudržuje. Plochy synchronního prvku je možné upravovat. Sekvenční založené na historii. Sekvenční prvek můžete upravovat tak, že se vrátíte do kteréhokoli kroku tvorby prvku. Nelze však upravovat žádné plochy synchronního prvku. Poznámka Toto nastavení je použito pouze při vytváření nového dokumentu součásti nebo plechové součásti. Otevírání existujících dokumentů není tímto nastavením ovlivněno. Lekce a cvičení v tomto průvodci předpokládají, že je prostředí nastaveno na synchronní. Další informace naleznete v tématu nápovědy Solid Edge Modelování synchronních a sekvenčních prvků. Tvorba nového dokumentu Nové dokumenty můžete vytvořit následujícími způsoby: V nabídce Aplikace Vyberte příkaz Nový a potom vyberte požadovanou šablonu v dialogovém okně Nový. Otevřete jedno z prostředí Solid Edge pomocí nabídky Vytvořit. Při použití nabídky Vytvořit se použije vhodná šablona jako počáteční. Když například otevřete prostředí součásti ANSI, použije se jako počáteční šablona dokumentu nové součásti výchozí šablona. Bez ohledu na způsob použitý pro tvorbu dokumentu slouží šablona jako výchozí prostředí pro tvorbu. Šablona je dokument nabízející výchozí nastavení textu, formátů, geometrie, kót, měrných jednotek a stylů, pomocí kterých se vytváří nový dokument. Šablony se dodávají spolu s produkty Solid Edge ST5 pro každé prostředí: sestava, výkres, spse Práce se Solid Edge Embedded Client aplikace ST5 1-3

14 Lekce 1 Začínáme se Solid Edge Embedded Client součást, plechová součást. Ve spravovaném prostředí nahraje správce standardní šablony společnosti a ty jsou pak zobrazeny jako spravované položky. Složky spravovaných šablon Sadu vlastností normalizovaných šablon může správce upravit tak, aby obsahovala výchozí hodnoty vlastností a také další uživatelské vlastnosti, které jsou nutné pro správu dokumentů. Například pro zjednodušení tvorby výkresů odpovídajících standardům společnosti může správce definovat vlastní šablonu dokumentu výkresu, ve které budou definovány standardy kótování a poznámek společnosti. Poté je možné spravovat všechny změny ve standardech prostřednictvím systému pro správu dokumentů aplikace Teamcenter. Připojení k aplikaci Teamcenter Při prvním vytvoření nového dokumentu nebo otevření existujícího dokumentu v nové relaci Solid Edge s aplikací Teamcenter se zobrazí dialogové okno Přihlášení do Teamcenteru a budete vyzváni k přihlášení k aplikaci Teamcenter. Toto dialogové okno používá ID uživatele, heslo, skupinu a roli aplikace Teamcenter přidělené správcem aplikace Teamcenter pro přístup k zadané databázi aplikace Teamcenter. Poznámka Toto dialogové okno se zobrazí pouze při započetí nové relace Solid Edge. Nezobrazí se, pokud již jste připojeni k aplikaci Teamcenter a otevřete dokument Solid Edge. 1-4 Práce se Solid Edge Embedded Client aplikace ST5 spse

15 Začínáme se Solid Edge Embedded Client Uživatelské rozhraní Po přihlášení k Teamcenteru se na obrazovce zobrazí okno aplikace Solid Edge. Okna aplikace se skládají z následujících oblastí. Popiska (A) Název Tlačítko Aplikace Jak se používá Zobrazí nabídku aplikace, která nabízí přístup ke všem příkazům pro dokumenty, například pro vytváření, otevírání, ukládání a správu dokumentů. spse Práce se Solid Edge Embedded Client aplikace ST5 1-5

16 Lekce 1 Začínáme se Solid Edge Embedded Client Popiska Název Jak se používá Panel nástrojů Rychlý přístup Zobrazuje často používané příkazy. Další možnosti zobrazíte pomocí šipky nabídky Přizpůsobit panel nástrojů Rychlý přístup (B) na pravé straně: Přidejte nebo odeberte standardní příkazy pro dokumenty. (C) a (D) (E) Pás karet s příkazy seskupenými na kartách Panel příkazu Panely (podokno) Pomocí dialogového okna Vlastní si upravte podle svých požadavků panel nástrojů Rychlý přístup. Nastavte umístění panelu příkazu. Pás karet je oblast, která obsahuje všechny příkazy aplikace. Příkazy jsou uspořádány do funkčních skupin na kartách. Některé karty jsou k dispozici jen v některých prostředích. Pod některými tlačítky příkazu jsou umístěna další tlačítka, zaškrtávací políčka a další ovládací prvky, které zobrazují podnabídky a palety. Plovoucí panel, který zobrazuje možnosti spuštěného příkazu a ovládací prvky pro Výběrový nástroj. Panel příkazu obsahuje tlačítko Potvrdit (zaškrtnutí), kterým přijmete výběr, a tlačítko Zrušit výběr (X), kterým výběr smažete. Panel obsahuje sadu karet seskupujících funkce podle typu dokumentu, ve kterém pracujete. Také zobrazuje obsah aktivního dokumentu, třídí ho podle názvu nebo typu a řídí jeho viditelnost. Příklad V dokumentu součásti je výchozím panelem strom modelu a jeho sady karet obsahující karty Knihovna prvků, Hladiny a Senzory. V dokumentu výkresu je výchozím panelem Knihovna a její sady karet obsahující karty Hladiny, Skupiny, Dotazy a Knihovna. 1-6 Práce se Solid Edge Embedded Client aplikace ST5 spse

17 Začínáme se Solid Edge Embedded Client Popiska (F) (G) (H) (I) Název Strom modelu Grafické okno Panel výzev Stavový řádek Jak se používá Strom modelu může být přichycený nebo plovoucí. Obrázek ukazuje plovoucí možnost. Strom modelu obsahuje všechny objekty v aktivním dokumentu. Objekty lze ve stromu modelu vybrat a ovládat jejich zobrazení. Zobrazuje grafiku asociovanou s 3D modelem dokumentu nebo 2D výkresem. Při práci v dokumentu v synchronním prostředí se v grafickém okně u kurzoru zobrazuje kontextový panel. Kontextový panel nabízí přímý přístup k často používaným operacím podle aktuálního výběru. Posouvatelné a přesunutelné podokno zobrazující výzvy a zprávy vztahující se k vybranému příkazu. Zobrazuje zprávy vztahující se k aplikaci samotné. Nabízí rychlý přístup k zobrazovacím příkazům přibližování a oddalování, posun pohledu, otáčení, styly pohledu a uložené pohledy. Obsahuje okno Najít příkaz, pomocí kterého můžete najít hledaný příkaz v uživatelském rozhraní. Najít příkaz Příkazy můžete najít rychle pomocí nástroje Najít příkaz na stavovém řádku. Příkaz je možné hledat podle názvu nebo způsobu použití. Pokud napíšete výraz a kliknete na tlačítko Provést příkaz se zobrazí výsledek vyhledávání výrazu., v dialogovém okně Najít Pro dostupné příkazy můžete použít výsledek zobrazený v dialogovém okně Najít příkaz k: nalezení příkazu v uživatelském rozhraní, přečtení asociovaného tématu nápovědy, spuštění příkazu. Nápověda funguje i pro příkazy, které nejsou v aktuálním prostředí dostupné. Pomocí možnosti Zobrazit shody mimo aktivní prostředí lze zobrazit výsledek hledání v ostatních prostředích. spse Práce se Solid Edge Embedded Client aplikace ST5 1-7

18 Lekce 1 Začínáme se Solid Edge Embedded Client Hledání příkazu vypnete a zapnete pomocí položky Najít příkaz v místní nabídce Upravit stavový řádek. Okno Solid Edge se zapnutou aplikací Teamcenter. Při vytvoření nového dokumentu se otevře nový prázdný dokument, který se zobrazí v okně. S aplikací Solid Edge Embedded Client se součásti okna Solid Edge mírně liší od původního Solid Edge. Po zobrazení okna Solid Edge se v záhlaví okna aplikace Teamcenter zobrazí název aplikace a k novému dokumentu bude přiřazen dočasný identifikátor a přípona. Strom modelu zobrazuje vzorec pro neuložený dokument. Výchozí vzorec názvu dokumentu je možné definovat na kartě Pomocníci v dialogovém okně Možnosti Solid Edge při otevření dokumentu v Solid Edge Embedded Client. Všechny změny provedené v dokumentu jsou uloženy v paměti. Chcete-li změny v dokumentu zachovat, je nutné dokument uložit. Při prvním uložení dokumentu můžete v dialogovém okně Uložit definovat trvalý identifikátor a ostatní možnosti. 1-8 Práce se Solid Edge Embedded Client aplikace ST5 spse

19 Začínáme se Solid Edge Embedded Client Zobrazení objektů aplikace Teamcenter ve stromu modelu. Složky se běžně používají k organizaci propojení na často používané objekty. Při práci s aplikací Teamcenter má každý uživatel domovskou složku, ke které lze připojit jakýkoli objekt pracovního prostoru. Aplikace Teamcenter pomocí objektů kromě ukládání dokumentu nebo souboru samotného ukládá informace popisující každý dokument Solid Edge. Přiřazený dokument je úplně popsán kombinací objektů položka, revize položky a datová sada. Položka Revize položky Datová sada Běžně používaný objekt pracovního prostoru, který obsahuje metadata popisující všechny asociované revize. Ukládá metadata specifická pro revizi. Jsou to metadata užitečná při obnovování a novém používání dat. Ukládá dokument a je připojena k revizi položky. Pokud tyto objekty uvažujete v souvislosti hierarchie, měly by odshora dolů pořadí položka, revize položky, datová sada. Tuto hierarchii je možné zobrazit v klientovi aplikace Teamcenter. Každý objekt je znázorněn jedinečným obrazem a po rozbalení každé úrovně uvidíte strukturu. Po dosažení revize položky můžete pro každou revizi položky vidět více datových sad. Například pokud vaše firemní procesy vyžadují, aby soubor výkresu Solid Edge měl stejné číslo dokumentu jako jeho soubor 3D součásti (.par), sestavy (.asm), plechové součásti (.psm) nebo svařence (.pwd), budete mít pod touto revizí položky soubor výkresu (.dft) s odpovídajícím číslem. Tento způsob ovlivňuje, jak společnost spravuje revize. Každý objekt musí mít unikátní identifikátor (ID). U položky se nazývá ID položky. V následujícím příkladu je ID položky (A) Revize položky (B) pro tuto položku je /A, což přidává unikátní rozlišení revize, následované datovou sadou (C) a jejím názvem. Atributy popisující tyto objekty jsou často stejné, ale při použití spolu s položkou, revizí položky nebo datovou sadu poskytují jedinečnost. Chcete-li například získat specifické označení, i když je těmito třemi objekty používán atribut název, lze použít současně název položky, název revize a název datové sady. Základní operace se soubory Otevírání dokumentů Existující dokument je možné otevřít následujícími způsoby: spse Práce se Solid Edge Embedded Client aplikace ST5 1-9

20 Lekce 1 Začínáme se Solid Edge Embedded Client V nabídce Aplikace vyberte příkaz Otevřít a potom v dialogovém okně Otevřít soubor vyberte požadovaný dokument. Na úvodní obrazovce vyberte příkaz Otevřít existující dokument a v dialogovém okně Otevřít soubor vyberte dokument. Klikněte na dokument v části Poslední dokumenty na úvodní obrazovce. Jestliže otevřete existující dokument ze spravované knihovny pomocí příkazu Otevřít, dokument se rezervuje a zkopíruje do místní vyrovnávací paměti, což je složka v souborovém systému Windows ve vašem počítači. Po rezervování se dokument otevře, takže s ním lze pracovat, ale ostatní uživatelé jej nemohou upravovat. Pokud otevíraný dokument obsahuje propojení na jiné dokumenty, budou tyto dokumenty dostupné jen pro čtení. V seznamu Kde hledat je zobrazena vaše domovská složka a všechny složky dostupné v databázi, ze kterých je možné vybírat dokumenty, spolu se seznamem uložených hledání. Pokud otevřete další spravovaný dokument, je možné vybrat dokument ze seznamu lokální vyrovnávací paměti, přičemž dokument ve spravované knihovně se rezervuje a otevře. Poznámka Alternativní metodou otevření dokumentů Solid Edge je otevření z aplikace Teamcenter Rich Client. Výběrem nabídky Soubor fi Otevřít v datové sadě Solid Edge nebo dvojitým kliknutím na typ souboru Solid Edge na portálu Teamcenter Express dokument otevřete v Solid Edge. V případě, že je Solid Edge již spuštěn, dokument se otevře v aktivní aplikaci. Seznam položek je možné setřídit nebo upravit pořadí sloupců v dialogovém okně Otevřít soubor, a to umístěním kurzoru do bílého místa v dialogovém okně a kliknutím pravým tlačítkem myši a zobrazením příkazů umožňujících ovládat vzhled seznamu. Tip Pomocí možnosti Otevřít pouze pro čtení v dialogovém okně Otevřít soubor můžete dokument otevřít pouze pro čtení. Pokud umístění dokumentu neznáte, klikněte v dialogovém okně Otevřít soubor na tlačítko Hledat a definujte vyhledávací kritéria hledaného dokumentu. Pomocí možnosti Pravidlo revize je možné určit, jakým způsobem budou propojení ve vybraném dokumentu aktualizována při jeho otevření. Při práci s aplikací Teamcenter je možné pomocí možnosti Definice varianty určit definici varianty použitou při otevírání dokumentu. Definice varianty je specifická pro sestavu a při výběru jiné sestavy se vymaže. Ukládání dokumentů Chcete-li uložit dokument v Solid Edge Embedded Client: Použijte příkaz Uložit v nabídce Aplikace Práce se Solid Edge Embedded Client aplikace ST5 spse

21 Začínáme se Solid Edge Embedded Client Aktivní dokument uložte výběrem tlačítka Uložit na panelu nástrojů Rychlý přístup v levé horní části okna aplikace. Použijte příkaz Uložit jako v nabídce Aplikace. Při prvním ukládání nového dokumentu se zobrazí dialogové okno Nový dokument. Toto dialogové okno slouží k přiřazení atributů k dokumentu, například ID položky, revize a názvu položky. Solid Edge Embedded Client poskytuje výchozí název dokumentu a typ položky. Pomocí tohoto dialogového okna je možné položce přiřadit smysluplný název a popis a určit další atributy, například složku, kam se dokumenty na disku uloží. ID položky, revize a název položky jsou v dialogovém okně Nový dokument vyžadovanými hodnotami, které pomáhají při organizaci a správě dat dokumentu. Uzavírání dokumentů Chcete-li uzavřít dokument v Solid Edge Embedded Client: V nabídce Aplikace klikněte na příkaz Zavřít. V nabídce Aplikace klikněte na příkaz Zavřít fi Zavřít vše. Příkaz Zavřít uzavře aktivní dokument. Pokud jste dokument ještě neuložili, budete nyní vyzváni k jeho uložení. Zobrazí se dialogové okno Odeslat dokument, aby bylo možné dokument pojmenovat, určit složku, do které bude uložen, a formát, v jakém bude uložen. spse Práce se Solid Edge Embedded Client aplikace ST5 1-11

22 Lekce 1 Začínáme se Solid Edge Embedded Client Hodnoty některých sloupců v tomto dialogovém okně lze změnit, například Název položky. Možnost Akce lze také nastavit na hodnotu Uvolnit nebo hodnotu Odeslat dokument. Pokud akci nastavíte na Uvolnit, dokument se uloží do Teamcenter a zpřístupní pro ostatní uživatele. Pokud akci nastavíte na Odeslat dokument, dokument se uloží do Teamcenter, ale zůstane rezervován pro vás a ostatním uživatelům bude odepřeno právo zápisu. Pokud jste dokument od posledního uložení změnili, budete dotázáni, jestli chcete změny uložit. Pokud je aktivní dokument jen pro čtení, je možné uložit změny uložením dokumentu pod novým názvem pomocí příkazu Uložit jako. Ukončení Solid Edge Chcete-li ukončit Solid Edge: V nabídce Aplikace klikněte na tlačítko Ukončit Solid Edge. V pravém horním rohu okna aplikace klikněte na tlačítko X. Ukončením Solid Edge se ukončí aplikace a budete vyzváni k uložení všech změn v otevřeném dokumentu. Zobrazí se dialogové okno Odeslat, aby bylo možné dokument pojmenovat, určit složku, do které bude uložen, a formát, v jakém bude uložen. Pomoc pro uživatele Pomoc pro uživatele Solid Edge zajišťuje dostupnost informací o příkazech při provádění úloh. Kdykoliv během návrhu můžete přistupovat k příkazovým, koncepčním, referenčním a instruktážním informacím. Prvky nápovědy uživatelského rozhraní Popisy položek usnadňují identifikaci objektů uživatelského rozhraní, například ikon příkazů, tlačítek a ostatních položek. Při přesunutí kurzoru na objekt uživatelského rozhraní popiska zobrazí název příkazu a stručný popis. Zobrazí se také klávesová zkratka pro spuštění příkazu (pokud existuje). Popisy mohou také obsahovat informační grafiku i odkaz na další nápovědu online. Popisy můžete vypnout pomocí možnosti Zobrazovat názvy tlačítek na kartě Pomocníci dialogového okna Možnosti. Tipy k příkazům nabízejí kontextovou nápovědu při práci v Solid Edge. Je možné je povolit nastavením možnosti Zobrazit tipy k příkazům na kartě Pomocníci dialogového okna Možnosti Práce se Solid Edge Embedded Client aplikace ST5 spse

23 Začínáme se Solid Edge Embedded Client Výukové nástroje Zobrazením panelu Nápověda získáte přístup k těmto nástrojům k učení: V každé verzi Solid Edge je k dispozici kompletní knihovna cvičení. Cvičení najdete ve spouštěcím okně nebo také po kliknutí na odkaz Cvičení pro Solid Edge v okně nápovědy. Pro Solid Edge jsou k dispozici také kurzy samostudia a kurzy vedené instruktorem. Najdete je po kliknutí na odkaz Samostudium Solid Edge v okně nápovědy. K zobrazení verze softwaru a licenčních informací můžete použít odkaz O aplikaci Solid Edge v okně nápovědy. Online nápověda Solid Edge nabízí odkazy na online nápovědu, cvičení a online kurzy v okně nápovědy, které se zobrazí při kliknutí na ikonu Témata nápovědy Témata nápovědy je umístěno vpravo nahoře na pásu karet.. Tlačítko Kdykoli během modelování můžete stisknutím klávesy F1 zobrazit online nápovědu. Jestliže je aktivní některý z příkazů nebo je v grafickém okně něco vybráno, zobrazí se téma nápovědy k příslušnému příkazu. Pokud není aktivní žádný příkaz, zobrazí se obsah s tématy nápovědy. spse Práce se Solid Edge Embedded Client aplikace ST5 1-13

24 Lekce 1 Začínáme se Solid Edge Embedded Client Tipy k vyhledání v online nápovědě Jednou z nejpoužívanějších funkcí online nápovědy je vyhledávání. Díky těmto tipům můžete z nápovědy získat maximum informací. Zúžení výsledků vyhledávání seskupte hledaný text do uvozovek nebo závorek. Příklad Chcete-li získat další informace o posuvníku pro zoom, ale ne o ostatních funkcích příkazu Zoom, napište ""posuvník pro zoom" do pole vyhledávání a klikněte na tlačítko Seznam témat. Rozšíření výsledků vyhledávání v případě, že neznáte název položky použijte zástupné znaky pro hledání slov nebo frází. Zástupné znaky výrazů umožňují vyhledávat jeden nebo více znaků pomocí otazníku nebo hvězdičky. Příklad Vyhledávaný řetězec kót* zobrazí témata, která obsahují pojmy "kóta", "kótovací" atd. Bližší určení vyhledávacího kritéria přizpůsobením vyhledávání můžete získat přesnější výsledky: o o Zužte předchozí výsledky vyhledávání na podmnožinu témat pomocí možnosti Prohledat předchozí výsledky. Pomocí možnosti Porovnávat podobná slova lze vyhledávat témata obsahující více tvarů výrazu. Příklad Tato funkce je však přizpůsobená na anglický jazyk, proto není v této nápovědě příliš efektivní. o Témata, ve kterých je klíčové slovo v názvu tématu, vyhledáte pomocí možnosti Hledat jen v názvech. Abecední setřídění výsledků kliknutím na záhlaví sloupce Název abecedně po provedení vyhledávání setřídíte vytvořený seznam témat. Vyhledávání nerozlišuje malá a velká písmena. Interpunkční znaménka, například tečka, dvojtečka, středník, čárka a pomlčka, jsou při vyhledávání ignorována. Uvozovky nelze vyhledávat. Technická podpora Solid Edge Středisko GTAC (Global Technical Access Center) nabízí technickou podporu pro zákazníky Solid Edge Práce se Solid Edge Embedded Client aplikace ST5 spse

25 Začínáme se Solid Edge Embedded Client Přístup k technické podpoře ze Solid Edge Přímo ze Solid Edge můžete přistupovat k mnoha funkcím podpory. V nabídce Nápověda klikněte na příkaz Technická podpora. Potom můžete kliknutím na příslušnou možnost využít online knihovnu podpory, účty WebKey atd. Kontaktování podpory V USA a Kanadě volejte nebo Mimo Severní Ameriku kontaktujte místní kancelář Siemens PLM Software. Chcete-li získat další informace, kontaktujte rovněž svého dodavatele Solid Edge. Ke středisku GTAC můžete také přistupovat přes web: Pokud máte problém, který se týká společnosti Microsoft, kontaktujte technickou podporu Microsoft na webu: Přehled lekce: Začínáme 1. Uveďte prostředí dostupná při práci se Solid Edge Embedded Client. 2. Uveďte dva způsoby otevření nového dokumentu. Uveďte tři způsoby uložení dokumentu. 3. Které tři objekty plně popisují asociovaný dokument při práci s Teamcenter? 4. Kde mohou být dokumentu přiřazeny atributy, například název položky? 5. Jak můžete nalézt informace o příkazu Hledat? 6. Jaký nástroj byste použili pro nalezení příkazu Otevřít? spse Práce se Solid Edge Embedded Client aplikace ST5 1-15

26 Lekce 1 Začínáme se Solid Edge Embedded Client Odpovědi 1. Prostředí dostupná pro práci v Solid Edge Embedded Client jsou: Součást Sestava Plechová součást Výkres 2. Nový dokument můžete otevřít několika způsoby, například: Výběrem tlačítka Aplikace fi Nový a výběrem příslušné šablony. Kliknutím na prostředí (Součást, Sestava, Plechová součást) v poli Vytvořit ve spouštěcím okně Solid Edge. Dokument můžete uložit následujícími způsoby: Výběrem tlačítka Aplikace fi Uložit. Kliknutím na tlačítko Uložit na panelu nástrojů Rychlý přístup. Výběrem nabídky Aplikace fi Uložit jako (nebo Ctrl + S). 3. Kombinace položky objektu, revize položky a datové sady plně popisuje dokument spravovaný Teamcenterem. 4. Atributy mohou být přiřazeny dokumentu na následujících místech: Dialogové okno Nový dokument pro nové dokumenty. Dialogové okno Odeslat dokument pro existující dokumenty. 5. Informace ohledně příkazu Hledat nebo jiného příkazu v Solid Edge můžete nalézt v online nápovědě kliknutím na tlačítko Témata nápovědy umístěné v pravé horní části okna. 6. Příkazy v rámci Solid Edge můžete nalézt pomocí funkce Najít příkaz umístěné na stavovém řádku. Cvičení: Tvorba, uložení a zavření dokumentu součásti Activity: Tvorba, uložení a zavření dokumentu součásti V tomto cvičení se naučíte spustit Solid Edge s aplikací Embedded Client a provádět základní operace se soubory. Naučíte se vytvořit, uložit a zavřít soubory, přiřadit vlastnosti dokumentu a otevřít existující soubory. Po dokončení tohoto cvičení budete umět provádět následující úkony: Určit výchozí prostředí modelování. Otevřít kterékoliv z prostředí Solid Edge Práce se Solid Edge Embedded Client aplikace ST5 spse

27 Začínáme se Solid Edge Embedded Client Vytvořit nový dokument Solid Edge spravovaný Teamcenterem. Uložit dokument Solid Edge spravovaný Teamcenterem. Zavření dokumentu. Poznámka V této lekci budou všichni studenti pracovat se společnou místní složkou na každém počítači. Při ukládání souborů bude použita složka cvičení. Instrukce pro načítání souborů třídy naleznete v tématu Datová sada cvičení v přehledu kurzu. Cvičení předpokládají načtenou šablonu ISO. Spusťte Solid Edge. V nabídce Start vyberte položku Programy fi Solid Edge ST5 fi Solid Edge. Zobrazí se spouštěcí okno. Vytvořením nového dokumentu lze v tomto okně otevřít kterékoliv prostředí Solid Edge. Můžete otevřít již existující dokument nebo vybrat dokument v seznamu naposledy použitých dokumentů. V tomto okně také můžete spouštět cvičení. Všimněte si názvu Solid Edge ST5 Teamcenter. Solid Edge Embedded Client je zapnutý, pracujete ve spravovaném prostředí. Vypněte a zapněte Solid Edge Embedded Client. Klikněte na tlačítko Aplikace a vyberte možnost Správa fi Teamcenter. Solid Edge Embedded Client je aktivován pouze pokud je název okna Teamcenter. Pokud název není Teamcenter, pracujete v nespravovaném prostředí. Kliknutím na tlačítko Aplikace a výběrem možnosti Správa fi Teamcenter zapněte Teamcenter. Vybrat výchozí prostředí modelování. Klikněte na tlačítko Aplikace a vyberte Možnosti Solid Edge fi Pomocníci. Zkontrolujte, zda je u položky Dokumenty součásti a plechové součásti spouštět v tomto prostředí vybrána možnost Synchronní. Nové dokumenty součásti a plechové součásti budou otevřeny pomocí přímých nástrojů modelování dostupných v synchronním prostředí modelování. Klikněte na tlačítko OK. spse Práce se Solid Edge Embedded Client aplikace ST5 1-17

28 Lekce 1 Začínáme se Solid Edge Embedded Client Vytvořte nový soubor spravované součásti. V nabídce Vytvořit klikněte na Součást ISO. Poznámka Ve cvičení se předpokládá, že šablony ISO jsou načteny a připraveny k použití. Zobrazení se může lišit. Zobrazí se dialogové okno Přihlášení do Teamcenter. Přihlaste se k aplikaci Teamcenter. Při prvním přístupu do Teamcenter je nutné se přihlásit. Zadejte do Teamcenter své Uživ. ID a Heslo a poté vyberte příslušnou databázi. Klikněte na možnost Přihlásit. Otevře se nový dokument součásti. Prohlédněte si okno. Všimněte si názvu v záhlaví Teamcenter. Najděte vzorec názvu dokumentu, který je zobrazen ve stromu modelu a v záhlaví: ID položky/revize položky Název položky 1-18 Práce se Solid Edge Embedded Client aplikace ST5 spse

29 Začínáme se Solid Edge Embedded Client Vytvořte základní objemový prvek ve 3D nakreslením skici pro základní prvek. Vyberte kartu Domů fi skupinu Kreslit fi Obdélník třemi body. Umístěte kurzor na základní souřadnicový systém tak, aby se zvýraznila hlavní rovina XY, poté ji stisknutím klávesy F3 nebo kliknutím na zámek vyberte. Tip Pomocí funkce Rychlý výběr můžete hlavní rovinu vybrat snadno. Všimněte si čar zarovnání připojených ke kurzoru. Čáry zarovnání jsou orientovány k vybrané hlavní ploše. Kliknutím definujte počáteční bod obdélníku. Přesuňte kurzor doprava a všimněte si, že políčka Šířka a Úhel se změní podle aktuální pozice kurzoru. Umístěte kurzor tak, aby šířka byla přibližně 2,5 palců a úhel přesně 0,0 stupňů, poté kliknutím zadejte druhý bod obdélníku. Umístěte kurzor tak, aby výška obdélníku byla přibližně 2,0 palce, poté kliknutím určete třetí bod obdélníku. Vytvoří se oblast skici, ve které 2D prvky tvoří uzavřenou oblast. Pomocí oblasti skici vytvořte objemový prvek. Zvolte kartu Domů fi skupinu Vybrat fi Vybrat. Umístěte kurzor na oblast skici a kliknutím ji vyberte. V grafickém okně se zobrazí plovoucí nabídka Rychlý výběr. V nabídce je zobrazen seznam možných akcí a dostupných možností pro aktuální akci. Poblíž místa výběru skici se zobrazí ovladač vysunutí. Je použit při konstrukci prvku. spse Práce se Solid Edge Embedded Client aplikace ST5 1-19

30 Lekce 1 Začínáme se Solid Edge Embedded Client Umístěte kurzor na ovladač vysunutí a jakmile se zvýrazní, kliknutím jej vyberte. Umístěte kurzor pod skicu, do políčka dynamického vstupu zadejte hodnotu 1,25 a poté stisknutím klávesy Enter určete rozsah prvku. Základní objemový prvek je zobrazen, ale skica již zobrazena není. Skici se po zkonstruování prvku zruší. Pomocí možností ve stromu modelu skryjte základní souřadnicový systém. Ve stromu modelu zrušte zaškrtnutí políčka vedle položky Základní. Položka Základní změnila ve stromu modelu barvu a základní souřadnicový systém se v grafickém okně skryl. Upravte velikost pohledu a zobrazte celou součást. Vyberte kartu Zobrazení fi skupinu Orientace fi Zoom na vše. Tip Příkaz Zoom na vše je také dostupný grafického okna. ve stavovém řádku ve spodní části Soubor nebyl uložen ani přejmenován. Uložte soubor. Na panelu nástrojů Rychlý přístup klikněte na tlačítko Uložit. Zobrazí se dialogové okno Nový dokument. Pomocí tohoto dialogového okna lze přiřazovat atributy dokumentu a usnadnit tak jeho správu. Podobné dialogové okno se zobrazí vždy, když se vytvoří nové soubory nebo změní existující soubory. V dialogovém okně Nový dokument zkontrolujte, že je sloupec Typ položky je nastaven na Položka. Buňky tabulky s červenými hvězdičkami obsahují údaje předcházející jejich nahrání do Teamcenter. Informace můžete zadat ručně nebo je nechat vygenerovat Práce se Solid Edge Embedded Client aplikace ST5 spse

31 Začínáme se Solid Edge Embedded Client Poznámka Jakmile přiřadíte Typ položky, tento atribut bude určen pouze pro čtení a nebude jej možné upravovat. V dialogovém okně Nový dokument kliknutím na Přiřadit vše automaticky přiřadíte ID položky, Revizi a Název položky ke spravovanému dokumentu. Hodnota ID položky přiřazená tomuto dokumentu je unikátní. Vyberte buňku Popis datové sady a zadejte Součást vytvořená v cvičení 1. Popis datové sady je prázdný, pokud je zobrazen samostatný nový dokument. Pokud je zobrazeno více nových souborů, použije se jméno souboru. V tomto poli můžete zadat popis položky, zadat můžete nejvýše 240 znaků. V dialogovém okně Nový dokument klikněte na tlačítko OK. Dokument se uloží na disk. Vzorec ve stromu modelu a název okna nyní zobrazují nové atributy přiřazené dokumentu. Dokument však není nahrán do Teamcenter, dokud dokument nezavřete. Soubor zavřete kliknutím na tlačítko Aplikace Zavřít. Zavřením dokument nahrajete do databáze Teamcenter. Poznámka Protože v dialogovém okně Nový dokument nebyla zadána žádná složka, bude položka vytvořena podle výchozího nastavení ve složce Nové v Teamcenter. Znovu otevřete soubor, který jste vytvořili a uložili. Ve spouštěcím okně klikněte na možnost Otevřít existující dokument. V dialogovém okně Otevřít soubor dvakrát klikněte na složku Nové. Obsahuje dokument, který chcete otevřít. spse Práce se Solid Edge Embedded Client aplikace ST5 1-21

32 Lekce 1 Začínáme se Solid Edge Embedded Client V seznamu Kde hledat vyberte dokument, který chcete otevřít. Seznam Kde hledat obsahuje všechny dostupné složky, ze kterých můžete vybrat dokument, spolu se seznamem všech hledání, která jste uložili. Klikněte na tlačítko Otevřít. Zobrazte konceptuální informace o zavírání dokumentu. Do pole Najít příkaz na stavovém řádku zadejte výraz: zavřít dokument. Kliknutím na tlačítko Provést zobrazte výsledky, které obsahují vámi hledaný výraz. V dialogovém okně Najít příkaz přesuňte kurzor na Zavřít a všimněte si, jak se zobrazení změní, aby ukázalo umístění příkazu Zavřít. Spusťte příkaz a zavřete aktivní dokument. V dialogovém okně Najít příkaz klikněte na tlačítko Zavřít Práce se Solid Edge Embedded Client aplikace ST5 spse

33 Začínáme se Solid Edge Embedded Client Ukončit Solid Edge. Pokud budete vyzváni, kliknutím na tlačítko OK dokument uvolníte z Teamcenteru. Ukončit Solid Edge. Souhrn cvičení V tomto cvičení jste se naučili spouštět Solid Edge s podporou Embedded Client a nastavit výchozí prostředí modelování. Naučili jste se vytvářet, ukládat a zavírat soubory, přiřazovat dokumentům vlastnosti, pomocí kterých lze soubory snáze spravovat, a otevírat existující soubory ze spravovaného prostředí. Nyní budete moci: Vybrat výchozí prostředí modelování. Otevřít dokument Solid Edge ve spravovaném prostředí. Vytvořit novou součást Solid Edge part ve spravovaném prostředí. Uložit soubor Solid Edge ve spravovaném prostředí. Otevřít existující dokument Solid Edge. Pomocí funkce Najít příkaz najít a spouštět příkazy Solid Edge. Zavřít spravovaný soubor. spse Práce se Solid Edge Embedded Client aplikace ST5 1-23

34 Lekce 1 Začínáme se Solid Edge Embedded Client Souhrn lekce Nejlepší způsob, jak se naučit funkcionalitě Solid Edge Embedded Client je strávit čas jeho používáním. Zapamatujte si: Při procházení souborů Solid Edge v režimu Teamcenter vám budou nabízena data z databáze Teamcenter. Dialogové okno Přihlášení do Teamcenteru se zobrazí pouze při spuštění nové relace Solid Edge. Jakmile je dokument otevřen a jste připojeni k Teamcenter, už se dále nezobrazuje. Uložením se dokument uloží na disk a vytvoří v Teamcenter, ale není nahrán do databáze, dokud není uzavřen Práce se Solid Edge Embedded Client aplikace ST5 spse

35 Lekce 2 Vyhledávání a zobrazení dat Po dokončení této lekce budete umět provádět následující úkony: Rozumět položkám, typům položek, revizím položek a datovým sadám. Provádět hledání objektů položek. Najít a otevřít spravované dokumenty Solid Edge. Vytvořit uživatelské uložené hledání. V dialogovém okně Otevřít soubor Přizpůsobit zobrazení atributů dokumentu. Hledání dokumentů Spravované dokumenty můžete hledat kliknutím na tlačítko Hledat, které se nachází v dialogovém okně Otevřít soubor. Dialogové okno Hledat poskytuje pomoc při hledání dokumentů, které splňují definovaná kritéria vyhledávání. spse Práce se Solid Edge Embedded Client aplikace ST5 2-1

36 Lekce 2 Vyhledávání a zobrazení dat Dokumenty lze hledat podle atributů, například názvu, ID položky a revize. Ke hledání dokumentů můžete použít seznam již definovaných pojmenovaných hledání. Každé hledání zobrazuje pouze atributy asociované se svým typem. Například pojmenované hledání Položka zobrazuje pouze atributy nutné pro podporu položky. Zúžením seznamu dostupných atributů můžete rychle a jednoduše definovat kritéria hledání. Poznámka Hvězdičku (*) je při hledání možné použít jako zástupný znak. Pokud například hledáte všechny ID položek obsahující číslo 260, je možné zadat kritérium *260*. 2-2 Práce se Solid Edge Embedded Client aplikace ST5 spse

37 Vyhledávání a zobrazení dat Hledání položek Položky jsou základní objekty používané pro správu dat v prostředí Teamcenter. Položky se používají k uložení dat, která jsou řízena konfigurací nebo revizí, například data ze souborů CAD a souborů dokumentů vytvořených v Microsoft Office. Každá položka má štítek obsahující dva druhy informací: ID položky Název položky Jedinečný identifikátor podobný číslu položky nebo číslu dokumentu. Krátký popis položky, například šroub, konzola nebo název dokumentu. Pomocí systémem definovaných hledání můžete hledat dokumenty na základě ID položky nebo názvu položky, stejně jako na základě dalších vlastností souvisejících s položkou. Hledání typů položky Při hledání položky byste měli hledat určitý typ položky. Termín položka popisuje všechny typy položek existujících v databázi. Následující typy položek jsou dodávány se Solid Edge Embedded Client a s Teamcenterem: Typ položky Dokument Strojírenské pořadí Položka Standardní Popis Používá se pro data, která jsou řízena revizí nebo konfigurací, například zkušební postupy nebo specifikace návrhu (dokumenty Microsoft Word, Excel a PowerPoint). Hledáním tohoto typu položky získáte dokumenty související s položkou. Obsahuje data související se strojírenskou změnou a může se použít také jako součást pracovního postupu pro sledování informací o změnách. Používá se pro data uložená v databázi, která představují vyrobené součásti, podsestavy a koncové položky a nástroje. Hledáním tohoto typu položky naleznete soubory CAD a další reprezentace součásti, například 2D a 3D obrázky výkresů a modelů nebo zobrazíte rozpisku vašeho produktu. Používá se pro standardní nebo zakoupené součásti. Hledat typy položek můžete pomocí systémem definovaného hledání Item-simple. spse Práce se Solid Edge Embedded Client aplikace ST5 2-3

38 Lekce 2 Vyhledávání a zobrazení dat Hledání revizí položky Revize položek spravují změny položek. Po vytvoření položky je automaticky vytvořena první revize položky. Při provádění změn v položce se vytváří další revize položky, které představují změny revize. Většina uživatelů nejčastěji přistupuje právě k revizím položky. Používají se ke správě změn a sledování historie položek. Revize položek obsahují objekty označované jako formuláře a datové sady. Formuláře obsahují data atributů pro revizi položky. Datové sady představují fyzické datové soubory pro revizi položky. Revize mohou také obsahovat další objekty, například složky a další revize položky. Hledání objektů na základě Revize položky umožňuje systémem definované hledání. Hledání datových sad Datové sady spravují datové soubory a jsou běžně ukládány v revizích položky. Ikona před názvem datové sady se bude měnit v závislosti na související aplikaci. Dvojité kliknutí na datovou sadu spustí aplikaci a načte do ní soubor. Ikona Typ Soubor Účel Součást SE.par Soubor Solid Edge Text.txt Textový dokument MSWord.doc Dokument Microsoft Word MSExcel.xls Sešit aplikace Microsoft Excel 2-4 Práce se Solid Edge Embedded Client aplikace ST5 spse

39 Vyhledávání a zobrazení dat Hledání dokumentů jiných než Solid Edge Solid Edge podporuje připojení objektů. Díky tomu můžete používat tabulky aplikace Excel na kusovníky nebo rozpisky a používat dokumenty aplikace Microsoft Word jako pokyny pro doladění produktu nebo můžete propojit obrázek produktu. V prostředí spravovaném Teamcenter uchovává Teamcenter tato propojení podobně jako propojení mezi dokumenty výkresu a 3D dokumenty. Dokument jiný než Solid Edge se ukládá pod stejnou revizí položky jako nadřízený dokument nebo do nové položky a revize položky. Mezi podporované dokumenty jiné než Solid Edge patří dokumenty aplikací Microsoft Office Excel (.xls a.xlsx) a Microsoft Office Word (.doc a.docx). Podporovanými formáty obrázků jsou: Joint Photographic Experts Group (.jpg), rastr (.bmp), a Tagged Image File Format (.tiff). Chcete-li hledat dokumenty jiné než Solid Edge v prostředí spravovaném Teamcenterem, použijte systémem definované hledání pro revizi položky nebo položku. spse Práce se Solid Edge Embedded Client aplikace ST5 2-5

40 Lekce 2 Vyhledávání a zobrazení dat Definování uživatelských hledání Kromě systémem definovaných hledání můžete vytvořit a uložit uživatelská hledání definováním vyhledávacích kritérií, zadáním názvu hledání a kliknutím na tlačítko Uložit v dialogovém okně Hledat. Uživatelská se nachází ve složce Moje hledání v poli Kde hledat dialogového okna Otevřít soubor. Hledání a zobrazení dalších vlastností Kromě výchozích vlastností dostupných v dialogovém okně Otevřít soubor můžete hledat a zobrazit jakoukoliv vlastnost, která je synchronizována s Teamcenterem. Příkaz Sloupce dostupný v místní nabídce při zobrazení vlastností poskytuje možnosti pro zobrazení informací o vlastnostech spolu s výchozími informacemi. Tyto možnosti mohou být nastaveny pro sloupce, které se zobrazují dialogových oknech Otevřít soubor, Nový dokument, Odeslat dokument a Asistent vyrovnávací paměti. 2-6 Práce se Solid Edge Embedded Client aplikace ST5 spse

41 Vyhledávání a zobrazení dat Výsledky vyhledávání Po definování vyhledávacích kritérií a provedení hledání se výsledky hledání zobrazí v seznamu Hledat v dialogovém okně Otevřít. Příkaz vyhledávání řídí vlastnost Teamcenteru SEEC_Search_Limit. Pro zlepšení výkonu nastavuje tato vlastnost limit pro počet položek vrácených v průběhu vyhledávání. Pokud počet položek vrácených vyhledáváním překročí počet definovaný jako limit vyhledávání, máte možnost upravit kritéria vyhledávání, prohlédnout si jen tolik položek, kolik bylo zadáno v limitu, zobrazit všechny výsledky vyhledávání, zrušit probíhající dotaz nebo zrušit vyhledávání. Další informace naleznete v tématu Vlastnosti Teamcenteru v dokumentaci Solid Edge Embedded Client Administrator s Guide. Přehled lekce: Vyhledávání a zobrazení dat 1. Objekty používané pro uložení dat, která jsou řízena konfigurací nebo revizí, se nazývají. 2. Platí nebo neplatí: Každá položka je popsána názvem, popisem a datem vytvoření. 3. Platí nebo neplatí: Dokumenty lze hledat podle atributů, například názvu, ID položky a revize. 4. Vyjmenujte tři typy položek, které jsou dodávány se Solid Edge Embedded Client. 5. Platí nebo neplatí: Typy položek se používají ke správě změn a sledování historie položek. 6. Který objekt pracovního prostředí se používá ke správě datových souborů vytvořených jinými aplikacemi? 7. Dokumenty jiné než Solid Edge, například dokumenty Microsoft Excel a Word, stejně jako obrázky se ukládají pod stejnou jako nadřízený dokument nebo do nové položky a revize položky. 8. Platí nebo neplatí: Tvorba uživatelských hledání vyžaduje zvláštní oprávnění. Odpovědi 1. Objekty používané pro uložení dat řízených konfigurací nebo revizí se nazývají položky. 2. Neplatí každá položka má štítek obsahující jednoznačný identifikátor ID položky a krátký popis Název položky. Datum vytvoření není součástí štítku. 3. Platí položky můžete hledat na základě různých vlastností souvisejících s položkou. Tři vlastnosti, které můžete použít pro hledání položek jsou název, ID položky a revize. 4. Tři typy položek dodávaných se Solid Edge Embedded Client jsou následující: spse Práce se Solid Edge Embedded Client aplikace ST5 2-7

42 Lekce 2 Vyhledávání a zobrazení dat Položka používá se pro data uložená v databázi, která představují součásti, podsestavy a další položky, například 2D a 3D obrázky modelů. Dokument používá se pro data, která jsou řízena revizí nebo konfigurací, například zkušební postupy nebo tabulky. Standardní používá se pro normalizované součásti. 5. Neplatí revize položek spravují změny položek. 6. Datové sady se používají ke správě datových souborů, vytvořených jinými aplikacemi, například dokumenty Microsoft Word nebo Excel. 7. Dokument jiný než Solid Edge se ukládá pod stejnou revizí položky jako nadřízený dokument nebo do nové položky revize položky. 8. Neplatí tvorba uživatelských hledání nevyžaduje zvláštní oprávnění uživatele. Cvičení: Otevření a vyhledávání dokumentů Activity: Otevření a vyhledávání dokumentů V tomto cvičení se naučíte hledat existující spravované dokumenty Solid Edge pomocí příkazu Hledat s definovanými kritérii vyhledávání. Také vytvoříte a uložíte definovaná uživatelská hledání. Po provedení tohoto cvičení budete umět provádět následující úkony: Otevřít spravovaný dokument Solid Edge. Hledat určité dokumenty Solid Edge ve spravovaném prostředí. Vytvořit uživatelské hledání a uložit hledání pro budoucí použití. Spusťte Solid Edge. V nabídce Start vyberte položku Programy fi Solid Edge ST5 fi Solid Edge. Solid Edge zobrazí spouštěcí obrazovku. Najděte a zobrazte vlastnosti existujícího dokumentu. Ve spouštěcím okně klikněte na možnost Otevřít existující dokument. Přihlaste se k aplikaci Teamcenter. Zobrazí se dialogové okno Otevřít soubor. Položky Umístění souboru (Kde hledat:) a název souboru (Název souboru:) jsou nutné k otevření existujícího dokumentu. V tomto cvičení není umístění požadovaného souboru součásti známo, budete jej tedy muset najít. V dialogovém okně Otevřít soubor zkontrolujte, zda je možnost Soubory typu nastavena na Dokumenty součástí (*.par) a klikněte na tlačítko Hledat. 2-8 Práce se Solid Edge Embedded Client aplikace ST5 spse

43 Vyhledávání a zobrazení dat V dialogovém okně Hledat kliknutím na šipku rozbalte seznam Uložená hledání. Všimněte si, že jsou pro vás připravena uložená hledání. Například můžete vyhledávat atributy související s Revizí položky, Objekty v projektech nebo dalšími atributy. V seznamu předdefinovaných hledání vyberte Položka. Kliknutím na Vymazat vymažete existující kritéria vyhledávání. Klikněte dvakrát na prázdnou buňku vedle buňky Typ a vyberte možnost Položka. Dvakrát klikněte na prázdnou buňku vedle Vlastnícího uživatele a vyberte vaše přihlašovací jméno. Klikněte na tlačítko Hledat. Po dokončení hledání se výsledky zobrazí v dialogovém okně Otevřít soubor. Klikněte na ID položky součásti, kterou jste vytvořili v předchozím cvičení. Na panelu Náhled na pravé straně dialogového okna Otevřít soubor se zobrazí náhled součásti. Pomocí vodorovného posuvníku v dolní části seznamu dokumentů si prohlédněte atributy asociované s dokumentem. Ve výchozím nastavení je zobrazeno několik sloupců informací o atributech, například: ID položky, Revize, Název, Typ a Popis. Kliknutím na Otevřít otevřete soubor v prostředí součásti Solid Edge. spse Práce se Solid Edge Embedded Client aplikace ST5 2-9

44 Lekce 2 Vyhledávání a zobrazení dat Pomocí příkazu Chytrá kóta přidejte do vaší základní součásti kóty. Vyberte kartu Domů fi skupinu Kóty fi Chytrá kóta a vložte kóty pro délku a šířku základní součásti. Uložte a zavřete soubor součásti. Na panelu nástrojů Rychlý přístup klikněte na možnost Uložit. V nabídce Aplikace klepněte na příkaz Zavřít. V dialogovém okně Odeslat dokument nastavte Akci na Uvolnit a klikněte na tlačítko OK. Kromě používání předdefinovaných hledání lze dokumenty hledat také pomocí nastavení a uložení vlastních hledání. Pomocí předdefinovaného hledání vytvořte vlastní hledání s názvem Položka, spolu s vyhledávacími kritérii pro Typ položky a Datum vytvoření. Ve spouštěcím okně klikněte na možnost Otevřít existující dokument. V dialogovém okně Otevřít soubor klikněte na tlačítko Hledat. Kliknutím na Vymazat vymažte existující kritéria. V dialogovém okně Hledat vyberte v seznamu Typ kritérium vyhledávání Položka. V seznamu Vlastnící uživatel vyberte vaše přihlašovací jméno. Dvakrát klikněte na prázdnou buňku vedle Vytvořeno po a poté kliknutím na šipku dolů zobrazte kalendář. V kalendáři vyberte včerejší datum. Vlastní hledání pojmenujte a uložte, poté jej spusťte. V horní části dialogového okna Hledat klikněte na seznam Uložená hledání a zadáním Moje Hledání přiřaďte k hledání jedinečný název. Kliknutím na tlačítko Uložit uložíte zadaná kritéria vyhledávání. Uložené vyhledávání bude dostupné ve složce Moje hledání v dialogovém okně Otevřít. Kliknutím na tlačítko Hledat spustíte vyhledávání Práce se Solid Edge Embedded Client aplikace ST5 spse

45 Vyhledávání a zobrazení dat Uložené vyhledávání se zobrazí v části Kde hledat v dialogovém okně Otevřít soubor a výsledky vyhledávání budou zobrazeny v seznamu dokumentů. Rozbalte seznam atributů dokumentu a zahrňte do vyhledávání Název položky. Klikněte pravým tlačítkem myši do oblasti seznamu dokumentů a klikněte na Sloupce. Zobrazí se dialogové okno Formát sloupců. Zaškrtněte políčko u Názvu položky a klikněte na tlačítko OK. Rozbalte pohled v dialogovém okně Otevřít soubor tak, abyste viděli všechny vlastnosti zobrazené pro tuto položku. Klikněte na tlačítko Rozbalit na pravé straně informací o vlastnostech. Všimněte si, že se část seznamu dokumentů dialogového okna Otevřít soubor rozbalí, aby zobrazila informace o Náhledu. Navíc se zobrazí Název položky. Dialogové okno Formát sloupců můžete použít pokaždé, když jsou zobrazeny vlastnosti souboru. Nastavte zobrazení seznamu dokumentů zpět na původní velikost. Kliknutím na tlačítko Zkrátit vrátíte velikost seznamu dokumentů na původní hodnotu. Vyberte dokument, který hledání nalezlo, a otevřete jej. Kliknutím na Otevřít otevřete soubor v prostředí součásti Solid Edge. Tip Pokud výsledky nezobrazí soubor, který hledáte, před hledáním se ujistěte, že jste vybrali správný typ souboru v dialogovém okně Otevřít. Pokud například hledáte součást, ale typ souboru je nastaven na sestavu, vyhledávání součást nenajde. Nastavte pohled na dokument a uložte jej. Vyberte kartu Zobrazení fi skupinu Orientace fi Zoom na vše. Na panelu nástrojů Rychlý přístup klikněte na tlačítko Uložit. spse Práce se Solid Edge Embedded Client aplikace ST5 2-11

46 Lekce 2 Vyhledávání a zobrazení dat Ukončit Solid Edge. V dialogovém okně Odeslat dokument uvolněte dokument kliknutím na tlačítko OK. Souhrn cvičení V tomto cvičení jste se naučili pomocí příkazu Hledat nalézt určitý soubor na základě zadaných vyhledávacích kritérií. Také jste se naučili vytvářet a ukládat vlastní hledání na základě vybraných vlastností, a také zobrazovat další atributy souboru pomocí příkazu Sloupce. Nyní budete moci: Vyhledávat jednotlivé dokumenty. Vytvářet a ukládat vlastní vyhledávání. Otevřít dokument spravovaný Solid Edge nalezený pomocí příkazu Hledat. Upravit zobrazení atributů dokumentu pomocí příkazu Sloupce. Souhrn lekce V této lekci jste si zopakovali model datové sady pro Solid Edge Embedded Client a naučili jste se hledat atributy dokumentu na základě tohoto datového modelu. Zapamatujte si: Položky se obvykle používají k uložení informací řízených revizí. Každá položka má nejméně jednu revizi položky. Revize položky ukládají charakteristické informace o konkrétní revizi položky. Datová sada je objekt, který ukládá a spravuje sady datových souborů. Atributy dokumentu, například název, ID položky, revize a název položky, můžete nalézt v databázi pomocí příkazu Hledat Práce se Solid Edge Embedded Client aplikace ST5 spse

47 Lekce 3 Příprava a načtení nespravovaných dokumentů do Teamcenteru. Po dokončení této lekce budete umět připravit nespravované dokumenty pro načtení do Teamcenteru pomocí následujících úkonů: Přiřazením atributů přiřadit vlastnosti Solid Edge k atributům Teamcenteru. Definicí uživatelských vlastností definovat vlastnosti pro import dokumentů, které nebyly vytvořeny v Solid Edge. Zkušební průběh procesu Přidat do Teamcenteru. Pomocí příkazu Přidat do Teamcenteru přidat dokumenty do prostředí spravovaného Teamcenterem. Příprava nespravovaných dokumentů pro Teamcenter Data, která tvoří projekty, se mnohokrát skládají z jednotlivých dokumentů, které existují v nespravovaném prostředí. Před přidáním nespravovaných dokumentů do Teamcenteru je třeba provést několik kroků. Příprava dokumentů Chcete-li připravit nespravované dokumenty pro Teamcenter, měli byste: odebrat dokumenty, které se nemají spravovat, najít duplicitní názvy dokumentů, vyhledat neplatné názvy dokumentů, přiřadit vlastnosti Solid Edge atributům Teamcenteru, vytvořit uživatelské vlastnosti, pomocí kterých lze definovat revizi položky pro dokumenty jiné než Solid Edge (soubory obrázků,.pdf obecné dokumenty a dokumenty Microsoft Office) a pomocí kterých lze definovat vlastnosti nezobrazených součástí (mazivo, barva atd.), najít a opravit poškozená propojení. spse Práce se Solid Edge Embedded Client aplikace ST5 3-1

48 Lekce 3 Příprava a načtení nespravovaných dokumentů do Teamcenteru. Odebrání nepotřebných souborů Při přidání složky do knihovny se do knihovny přidají všechny dokumenty ve složce bez ohledu na to, zda je chcete nebo nechcete spravovat. Před přidáním složky do knihovny je proto třeba odebrat všechny dokumenty, které se nemají spravovat. K těmto dokumentům mohou patřit textové soubory nebo protokoly, které se nacházejí ve složce, která se má importovat. Nalezení duplicitních názvů dokumentů Do spravované knihovny je možné přidat duplicitní dokumenty, dokumenty s duplicitními názvy se však nemohou nacházet ve stejné složce. Pokud jsou nalezeny duplicitní názvy dokumentů, ujistěte se, že do knihovny přidáváte správný dokument. Nelezení neplatných názvů dokumentů Teamcenter podporuje stejné konvence pojmenování složek a dokumentů jako systém souborů. Názvy složek a dokumentů mohou obsahovat všechny znaky Unicode s výjimkou následujících znaků: # : \? * < > % / " ~! Před přidáním dokumentů do Teamcenteru zkontrolujte, zda místní složka neobsahuje neplatné názvy dokumentů. Přiřazení vlastností Solid Edge k atributům Teamcenteru Přiřazení vlastností definuje, které vlastnosti dokumentu se budou vyměňovat mezi aplikacemi Solid Edge a Teamcenter. Existuje řada definicí přiřazení vlastností, které jsou k dispozici. Vlastnost Solid Edge Atribut Teamcenteru Požadovaný nebo Volitelný Vlastnost souboru Typ položky Vlastní Typ položky Požadovaný Teamcenteru (lokalizovaný) 32 Číslo dokumentu ID položky Požadovaný Projekt 128 Číslo revize Revize Požadovaný Projekt 128 Název projektu Název položky Požadovaný Projekt 128 Název datasetu Název datasetu Požadovaný Vlastní (anglicky) 128 Strojírenský Vlastní Popis datasetu Volitelný popis TC (lokalizovaný) 140 Maximální počet znaků Název sady dokumentů není u dialogových oken běžných vlastností vyžadován. Pokud však není zadán žádný název datasetu, jeden bude vypočítán z ID a revize položky. V Teamcenteru se pro sledování čísel součástí a revizí používají klíčové atributy ID položky, revize a Název položky. Odpovídající vlastnosti Solid Edge se zobrazí v Solid Edge na kartě Projekt dialogového okna Vlastnosti. Dialogové okno Vlastnosti zobrazíte kliknutím na tlačítko Aplikace fi Vlastnosti fi Vlastnosti souboru. Definice těchto vlastností v Solid Edge před přidáním dokumentů do Teamcenteru minimalizuje vaše budoucí úsilí a vaše databáze Teamcenteru bude od začátku přesněji rozmístěna. 3-2 Práce se Solid Edge Embedded Client aplikace ST5 spse

49 Příprava a načtení nespravovaných dokumentů do Teamcenteru. Některé záležitosti týkající se přiřazení vlastností Solid Edge: Pokud vlastnost Číslo dokumentu Solid Edge zůstává prázdná, ID položky je vytvořen automaticky a přiřadí se pro vás při importu dat do Teamcenter. Před načtením dat do Teamcenteru definujte číslo dokumentu, číslo revize a název projektu. Pokud některá z vlastností Solid Edge obsahuje víc znaků, než je maximální počet znaků, nebo pokud je Číslo dokumentu plus Revize vetší, než je maximální počet znaků, budete upozorněni na chybu při importu do Teamcenteru. Chyba je zaznamenána do protokolu vytvořeného aplikací importu. Windows 7 zaznamenává protokol do \AppData\Roaming\Unigraphics Solutions\Solid Edge\Version 105\Log Files. V prostředí spravovaném Teamcenterem je dovolen pouze jeden 3D dataset Solid Edge na položku. S každou položkou však může být asociováno více výkresů ve formě revizí položek. Při importu nespravovaných 3D datasetů pomocí stejné vlastnosti Číslo dokumentu do Teamcenteru se musíte rozhodnout uložit své dokumenty výkresů Solid Edge do stejné revize položky jako obsah Solid Edge 3D nebo uložit své dokumenty výkresů Solid Edge do samostatné položky. Vlastnosti Solid Edge a atributy Teamcenteru by se měly shodovat (například řetězec s řetězcem, datum s datem a číslo s číslem). Mapování ID projektu není podporováno. Vlastnost Název datasetu je požadována. Pokud je bez hodnoty, Solid Edge Embedded Client použije výchozí ID položky<oddělovač>revize. Typ položky a Popis datasetu jsou lokalizovány, zatímco Název sady dokumentů je pouze v angličtině. Poznámka Při přiřazení vlastnosti Solid Edge k atributu Teamcenteru se rozlišuje velikost písmen. Tvorba uživatelských vlastností Je možné vytvořit uživatelské vlastnosti Solid Edge k přiřazení k atributům do Teamcenteru. Například můžete vytvořit uživatelské vlastnosti, pomocí kterých lze definovat revizi položky pro dokumenty jiné než Solid Edge, například obrázky, dokumenty PDF a dokumenty Microsoft Office (MS Word, MS Excel, MS PowerPoint). Při definování negrafických součástí můžete také vytvořit uživatelské vlastnosti. Uživatelské vlastnosti vytvoříte pomocí tří základních kroků: Zajistěte název pro uživatelskou vlastnost. Vyberte typ vlastnosti, kterou vytváříte. Zadejte hodnotu vlastnosti. Tip Pokyny naleznete v tématu k Solid Edge Vytvořit uživatelské vlastnosti dokumentu. spse Práce se Solid Edge Embedded Client aplikace ST5 3-3

50 Lekce 3 Příprava a načtení nespravovaných dokumentů do Teamcenteru. V případě, že importujete negrafické součásti do Teamcenteru, je třeba vytvořit uživatelské vlastnosti SE_Assembly_Quantity_Override, SE_Assembly Quantity_String a měrné jednotky (UOM). Tyto uživatelské vlastnosti je také potřeba přidat do sloupců tabulky analýzy datapreputilitiestemplate.xlsm, vysvětlené v tématu Upřesnění dat. Import dokumentů non-solid Edge do Teamcenteru Při přidání dokumentů jiných než Solid Edge do databáze Teamcenteru pomocí příkazu Přidat do Teamcenteru se použijí uživatelské vlastnosti, které přiřadí vlastnosti Solid Edge k atributům Teamcenter. Pokud jsou Typ položky, ID položky a Revize položky definovány, nahraje se dokument non-solid Edge do Teamcenteru pomocí definovaného přiřazení vlastnosti. Jestliže však jakákoliv z těchto vlastností chybí, automaticky se přiřadí atribut Teamcenter jako u ostatních typů dokumentů. Varování Pokud není vlastnost Solid Edge, která definuje Revizi položky Teamcenter definována, při importu se automaticky přiřadí Revize položky. Dokument jiný než Solid Edge nemusí získat stejné číslo Revize položky jako jeho nadřazený dokument. Vytvořte uživatelské vlastnosti, které přiřadí vlastnosti Solid Edge k atributům Teamcenteru a tím se definuje Revize položky ještě před přidáním dokumentů non-solid Edge do Teamcenteru. Provedení zkušebního průběhu pomocí nástroje Přidat do Teamcenteru Pomocí nástroje Přidat do Teamcenteru můžete provádět zkušební průběhy sloužící k dokončení mnoha přípravných úloh. Zkušební průběh při procházení seznamu dokumentů, které mají být přidány do Teamcenteru, kontroluje délku názvu souboru, neplatné znaky a rozpoznává soubory obsahující přerušená propojení. Při události jsou odhalena čísla duplicitních dokumentů, zkušebním průběhem vymažete číslo dokumentu jedné ze součástí v přípravě na přidání dokumentů do spravovaného prostředí. Zkušební průběh vytvoří setříděný seznam souborů ve.xmlmformátu připraveném k použití s nástrojem Analyze files. Během zkušebního průběhu máte možnost zobrazit protokolové soubory a přerušit opravu neplatných propojení nástrojem Přidat do Teamcenteru. Pokud nebudou nalezena žádná přerušená propojení, můžete přidat dokument do Teamcenteru a aktualizovat stav dokumentu na Uvolněný. Automatizované nástroje pro analýzu dat Programy, které se nachází v nabídce Start fi Programy fi Solid Edge ST5 fi Data Preparation (pokud si nainstalujete Solid Edge Embedded Client) slouží ke zjednodušení přípravy nespravovaných souborů a pomohou vám s přípravou a importem velkých dávek nespravovaných dat. Analýza Link Fixup Upravit Přidat do Teamcenteru 3-4 Práce se Solid Edge Embedded Client aplikace ST5 spse

51 Příprava a načtení nespravovaných dokumentů do Teamcenteru. Poznámka Chcete-li spustit tyto programy, je nutné mít na klientu instalován Microsoft Office Professional Vstupní soubor musí být ve formátu dokumentu.xlsm. Analýza nespravovaných souborů Program Analyze nabízí automatizovanou sadu nástrojů pro vyhodnocení nespravovaných souborů. Program: V souborech Solid Edge vyhodnotí duplicitní čísla hodnot dokumentů, duplicitní názvy souborů, prázdné položky revizí, prázdné názvy projektů a poškozená propojení. Provádí analýzu délky názvu souboru. Vyhodnotí přiřazení vlastností Solid Edge do Teamcenteru. Upřesnění dat Data vytvořená analýzou upřesníte použitím tabulky analýzy datapreputilitiestemplate.xlsm tak, aby správně znázorňovala data, která budou importována do Teamcenteru. Varování U nespravovaných dat je nezbytné, aby data byla vyhodnocena a opravena před importem a databáze Teamcenteru tak byla správně vyplněna hned od začátku. Jestliže používáte uživatelské vlastnosti Solid Edge, je nutné definovat uživatelské vlastnosti pro použití v Teamcenteru pomocí řádku v tabulce datapreputilitiestemplate.xlsm umístěné ve složce \Program Files\Solid Edge ST5 \Program. Pokyny naleznete v souboru nápovědy Definovat uživatelské vlastnosti před analýzou. Oprava poškozených propojení Program Link Fixup použije tabulku aplikace Excel vytvořenou v rámci procesu analýzy souborů a definuje parametry pro opravu přerušených propojení před jejich importem do Teamcenteru. Aktualizace souborů Program Modify aktualizuje nespravované soubory Solid Edge podle položek v tabulce, která je výstupním souborem analýzy souborů. Do nespravovaných souborů Solid Edge se uloží nové hodnoty vlastností. Přidání dokumentů do spravovaného prostředí Teamcenteru Pomocí nástroje Přidat do Teamcenteru je možné do prostředí Teamcenteru přidat více dokumentů a složek. Dokumenty, které jsou vybrány k přidání do spravované knihovny, se nazývají přímé dokumenty. Tyto přímé dokumenty mohou spse Práce se Solid Edge Embedded Client aplikace ST5 3-5

52 Lekce 3 Příprava a načtení nespravovaných dokumentů do Teamcenteru. obsahovat propojení nebo odkazovat na jiné dokumenty, které se označují jako nepřímé dokumenty. Pokud je například do spravované knihovny přidána sestava, jsou všechny součásti a podsestavy ve vybrané sestavě nepřímé dokumenty za předpokladu, že je k přidání vybrán jen dokument sestavy. Podobně i kopie součásti v dokumentu součásti nebo součást odkazovaná ve výkresovém dokumentu je také nepřímý dokument. Použití nástroje Přidat do Teamcenteru Do databáze Teamcenteru je možné importovat více nespravovaných souborů Solid Edge bez nutnosti spuštění aplikace Solid Edge pomocí procesu Přidat do Teamcenteru. Před spuštěním Přidat do Teamcenter zkontrolujte, zda můžete úspěšně vytvářet a ukládat soubory Solid Edge. Potom připravte nespravované soubory pro spravované prostředí pomocí tipů v tématu Příprava na přidání dokumentů do aplikace Teamcenter. Spuštění nástroje Přidat do Teamcenter Pokud si nainstalujete Solid Edge Embedded Client, bude nástroj Přidat do Teamcenteru zpřístupněn. Chcete-li spustit aplikaci, z nabídky Start vyberte Programy fi Solid Edge ST5 fi Příprava Dat fi Přidat do Teamcenteru. Po spuštění nástroje se zobrazí dialogové okno Přidat do Teamcenteru, které obsahuje možnosti k načtení souborů do databáze aplikace Teamcenter. Pokud příležitostně přidáváte několik dokumentů nebo složek nebo provádíte hromadný import velkého množství dat, proveďte nejprve zkušební průběh za účelem analýzy dat zjištění možných problémů. Zkušební průběh umožňuje opravit před pokračováním jakékoliv nalezené problémy. Provedení zkušebního průběhu Jedna z možností v dialogovém okně Přidat do Teamcenteru je provedení zkušebního průběhu vložení nespravovaných dokumentů do Teamcenteru. Zkušebním průběhem vytvoříte seznam souborů a provedete sérii kontrol včetně hledání nefungujících propojení, ověření délky názvů souborů a kontroly duplicitních názvů souborů. Při události jsou odhalena čísla duplicitních dokumentů, zkušebním průběhem vymažete číslo dokumentu jedné ze součástí v přípravě na přidání dokumentů do spravovaného prostředí. Protokolové soubory obsahují chyby nebo upozornění, která nastanou během zkušebního průběhu. Všechny soubory s nefungujícími propojeními budou zapsány do protokolového souboru a budete informováni o tom, že byla nalezena přerušená propojení. Potom budete mít příležitost otevřít protokolový soubor a přerušit proces Přidat do Teamcenteru, aby bylo možné opravit propojení, najít alternativní soubory stejného názvu (ale v jiných složkách) nebo ignorovat přerušená propojení. Pokud zvolíte nalezení alternativ, propojení nebudou aktualizována, aby ukazovala na nový soubor, ale bude vám nabídnuta pomoc při hledání možných náhrad za účelem urychlení oprav přerušených propojení. Varování Jestliže se rozhodnete přeskočit zkušební průběh, seznam dokumentů bude sestaven podle vašeho zadání, ale přerušená propojení budou při dalším zpracování ignorována. 3-6 Práce se Solid Edge Embedded Client aplikace ST5 spse

53 Příprava a načtení nespravovaných dokumentů do Teamcenteru. Protokoly Po spuštění nástroje Přidat do Teamcenteru budou vygenerovány protokolové soubory obsahující chyby nebo upozornění, které se objevily během transakce odeslání souborů. Výchozí umístění pro protokoly se určuje na kartě Umístění souborů v dialogovém okně Možnosti Solid Edge. Pomocí protokolů můžete sledovat úspěch nebo selhání dokumentů načítaných do databáze Teamcenteru. Protokoly, které budete ovlivňovat nejčastěji, jsou seskupeny v podsložce \Přidat do Teamcenteru, která se vytvoří při spuštění procesu Přidat do Teamcenteru. Každý soubor je pojmenován podle konvencí, které obsahují popis, časovou značku a příponu souboru. Například, TALLog_ log. Časová značka je 14číselný jedinečný identifikátor používající formát RRRRMMDDHHmmss, kde: RRRR je rok. V příkladu je to MM je měsíc. V příkladu je to 05, což znamená květen. DD je den. V příkladu je to 14. HH je hodina, použit je 24hodinový formát začínající o půlnoci, což je 00, a pokračující přes 23, což je 11:00 večer. V příkladu je to 13, což je 1:00 večer. mm je minuta. V příkladu je to 12, což je 12 minut po celé hodině. ss jsou sekundy. V příkladu je to 32, což je 32 sekund po celé minutě. spse Práce se Solid Edge Embedded Client aplikace ST5 3-7

54 Lekce 3 Příprava a načtení nespravovaných dokumentů do Teamcenteru. Protokol AddToTeamcenter_<timestamp>.log ATTHistory_<timestamp>.xml SEEC User Log <unique id>.xml TALLog_<timestamp>.xml Popis Obsahuje všechna nastavení Přidat do Teamcenteru. Názvy nastavení nejsou lokalizovány pro tento vývojový záznamový soubor. Obsahuje informace související s bloky dat přidávanými do databáze Teamcenteru, počet propojení v bloku a údaj, jak dlouho každému bloku trvalo načtení. Historie je obnovena a vymazána pouze tehdy, když spustíte nový proces Přidat do Teamcenteru. Obsahuje souhrn akcí provedených nástrojem Přidat do Teamcenteru opravujících data a načítajících je do databáze. Tyto akce jsou zaznamenány jako upozornění se zprávami upřesňujícími, proč byla provedena opravná akce. Pokud se nezdaří načtení souboru, zobrazí se chyba v souhrnném protokolu se zprávou vysvětlující, proč se načtení souboru nezdařilo. Obsah tohoto protokolu se při importu souborů pomocí nástroje Přidat do Teamcenteru zobrazí v dialogovém okně souhrnu SEEC. Vývojářský protokol, který obsahuje časovač, takže celkový čas pro zadání je změřen přesně. Výstupní soubory Po spuštění nástroje Přidat do Teamcenteru budou výsledkem procesu vygenerované soubory. Všechny soubory vytvořené z jednoho vstupního seznamu mají stejnou časovou značku, proto je jednoduché rozpoznat, který výstupní soubor souvisí s jiným. Výchozí umístění výstupních souborů je...\unigraphics Solutions\Solid Edge\Version 105\Log Files\Add to Teamcenter. Výstupní soubor BrokenLinkLog_<timestamp>.xml Unordered_<timestamp>.CSV Popis Obsahuje informace související s přerušeným spojením a s nadřízeným dokumentem. Zobrazí seznam vstupních souborů po dokončení kontroly u přerušených propojení. Dvojitým kliknutím na soubor jej otevřete v aplikaci Microsoft Excel. Varování Tento soubor nelze použít jako zadání pro nástroj Přidat do Teamcenteru. 3-8 Práce se Solid Edge Embedded Client aplikace ST5 spse

55 Příprava a načtení nespravovaných dokumentů do Teamcenteru. Ordered_<timestamp>.CSV Obsahuje setříděný seznam vstupních souborů spolu s jejich zpětnými propojeními. Pokud má soubor zpětné propojení, bude v seznamu uveden dvakrát se dvěma pořadovými čísly a také dvakrát v protokolovém souboru s úspěšně a neúspěšně provedenými akcemi. Tento setříděný seznam se generuje výstupem ze zkušebního průběhu nebo jako výsledek protokolu s úspěšně a neúspěšně provedenými akcemi. Poznámka SuccessFailureLog_<timestamp>.CSV Soubor Ordered_<timestamp>.csv můžete přejmenovat a použít k zadání pro nástroj Přidat do Teamcenteru. Jeho formát však musí odpovídat požadovanému zadání. Současně můžete ke zpracování odeslat pouze jeden.csv soubor. Obsahuje seznam importovaných dokumentů a nabízí souhrn úspěšných a neúspěšných importů jednotlivých souborů. Protokol se uloží jednou pro každou relaci nástroje Přidat do Teamcenteru, i když se rozhodnete přerušit nebo zopakovat proces odesílání. Dvojitým kliknutím na soubor jej otevřete v aplikaci Microsoft Excel. Pořadové číslo v tomto souboru se bude shodovat s pořadovým číslem souboru Ordered_<timestamp>.CSV, proto je možné položky mezi těmito dvěma soubory přiřadit při řešení problémů. Poznámka Všechny protokoly a výstupní soubory jsou zachovány z jedné relace Přidat do Teamcenteru do další. Se správcem systému naplánujte archivaci obsahu složky...\unigraphics Solutions\Solid Edge\Version 105\Log Files\Add to Teamcenter kvůli správě místa na disku v počítači. Pokračování s nástrojem Přidat do Teamcenteru Při použití nástroje Přidat do Teamcenteru se některé požadované akce nemusejí dokončit nebo mohou skončit s upozorněním. V každém případě se zobrazí upozorňovací dialogové okno. Před dokončením nebo zrušením předchozího importu nemůžete začít provádět nový import souborů do databáze Teamcenteru. Pomocí možností v upozorňovacím dialogovém okně můžete určit, jak budete pokračovat. Je možné zobrazit protokol generovaný procesem, zobrazit souhrn, spse Práce se Solid Edge Embedded Client aplikace ST5 3-9

56 Lekce 3 Příprava a načtení nespravovaných dokumentů do Teamcenteru. pokračovat, zrušit proces, přerušit jej nebo zobrazit nápovědu související s odesíláním. Zobrazit protokol zobrazí protokolový soubor nástroje Přidat do Teamcenteru. Souhrn zobrazí dialogové okno Informace SEEC nabízející souhrn chyb a upozornění, které se objevily během procesu Přidat do Teamcenteru. Pokračovat pokračuje v procesu Přidat do Teamcenteru a pokusí se načíst soubory do spravovaného prostředí. Pokud nebudou uvedeny žádné chyby, tato možnost nebude aktivní. Storno ukončí nástroj Přidat do Teamcenteru, aby bylo možné začít znovu. Jakékoliv zpracování bude zrušeno a fronta načítaných dokumentů do Teamcenteru bude smazána. Zobrazí se znovu dialogové okno Přidat do Teamcenteru. Přerušit přeruší zpracování a ukončí nástroj Přidat do Teamcenteru, ale ponechá frontu importu beze změny. Data již vytvořená v Teamcenteru se neodstraní. Pokud později znovu spustíte nástroj Přidat do Teamcenteru pomocí tlačítka Znovu, bude se v načítání souborů pokračovat od tohoto místa. Nápověda zobrazí nápovědu související s dialogovým oknem. Pokud jste pozastavili transakci, upozorňovací dialogové okno se při příštím spuštění nástroje Přidat do Teamcenteru zobrazí automaticky. Přepsání dokumentů pomocí nástroje Přidat do Teamcenteru Nástroj Přidat do Teamcenteru porovnává číslo položky, revize a hodnoty datasetu dokumentu s existujícími záznamy v databázi Teamcenteru. Díky tomu můžete importovat a přepsat soubory již existující v databázi Teamcenteru. Nástroj Přidat do Teamcenter přidá k původnímu souboru čas importu a při dalších načteních zkontroluje, zda je datum změny novější než datum importu. Pokud nebyl importovaný dokument od posledního importu změněn, určí se jako soubor, který je již v databázi a při dalších importech se již do Teamcenteru nepřidá. Jestliže byl však nespravovaný soubor změněn od počátečního importu do databáze, můžete při dalších importech vybírat z následujících možností: Rezervovat dokument a přepsat jej. Rezervovat všechny existující soubory a přepsat je. Nechat soubor a použít soubor, který je již v databázi. Nechat všechny soubory a použít ty, které již existují v databázi. Zrušit proces importu. V případě, že funkce porovnání nástroje Přidat do Teamcenteru zjistí, že číslo položky v databázi již existuje, porovná importovaný soubor se všemi revizemi, datasety a soubory obsahujícími datasety. Jestliže je nalezena shoda, můžete určit akci, která se na importovaném souboru má provést. Pokud není shoda nalezena, je souboru přiřazeno nové číslo položky a záznam akce se umístí do záznamového souboru. Když například v Teamcenteru existuje následující informace: 3-10 Práce se Solid Edge Embedded Client aplikace ST5 spse

57 Příprava a načtení nespravovaných dokumentů do Teamcenteru. ID položky Revize A Součást datasetu SE /A Pojmenovaná reference part1_ par Revize B Součást datasetu SE /B Pojmenovaná reference par Potom jestliže importujete soubor s číslem dokumentu , provede se porovnání názvu importovaného souboru se všemi referencemi (v tomto případě například part1_ par a par). Jestliže se shodují, můžete vybrat, zda chcete soubor přepsat. Když zvolíte, že se nemá přepsat, je souboru přiřazeno nové ID položky, které se zaznamená do záznamového souboru. Poznámka Během přepisování podmínky se nezmění přesnost rozpisky. Přehled lekce: Příprava nespravovaných dokumentů 1. Vyjmenujte tři věci, které byste měli provést před přidáním dokumentů do spravovaného prostředí. 2. Jaký je význam zadání informací o vlastnostech před přidáním dokumentů do spravovaného prostředí? 3. Kde naleznete aplikaci Přidat do Teamcenteru a nástroje pro přípravu dat? 4. Pokud není zadáno žádné číslo dokumentu, odkud se vezme po nahrání dokumentu do Teamcenter hodnota ID položky? 5. Platí nebo neplatí: Protokoly a výstupní soubory generované příkazem Přidat do Teamcenteru se automaticky ukládají po každém úspěšném importu nespravovaných dokumentů do spravovaného prostředí Teamcenteru. Odpovědi 1. Před přidáním dokumentů do spravovaného prostředí byste měli provést tři věci: a. Odstranit dokumenty, které nechcete přidat do spravovaného prostředí. b. Najít duplikátní nebo neplatné názvy dokumentů. c. Přiřadit vlastnosti Solid Edge k atributům Teamcenteru. 2. Zadáním vlastností dokumentů vyměňovaných mezi aplikací Solid Edge a Teamcenterem ještě před přidáním nespravovaných dokumentů do spravovaného prostředí zajistíte, že bude databáze správně zaplněna již od začátku. Ve spravovaném prostředí Teamcenteru jsou ID položky, Revize a Název položky klíčovými atributy k nalezení čísel součástí a revizí. Odpovídající vlastnosti Solid Edge se zobrazí v dialogovém okně Vlastnosti na kartě Projekt. Zadáním těchto vlastností si můžete ušetřit práci. spse Práce se Solid Edge Embedded Client aplikace ST5 3-11

58 Lekce 3 Příprava a načtení nespravovaných dokumentů do Teamcenteru. 3. Aplikace Přidat do Teamcenteru a nástroje pro přípravu dat jsou umístěny v nabídce Start fi Programy fi Solid Edge ST5 fi Nástroje pro přípravu dat. Poznámka Nástroje pro přípravu dat se instalují s aplikací Solid Edge a aplikace Přidat do Teamcenteru se zpřístupní po instalaci podpory Solid Edge Teamcenter Client. 4. Pokud není před přidáním nespravovaného dokumentu do spravovaného prostředí Teamcenteru zadáno Číslo dokumentu Solid Edge, Teamcenter automaticky vygeneruje ID položky. Tip Ve většině případů byste měli zadat vlastnosti Číslo dokumentu, Číslo revize a Název projektu ještě před načtením dat do Teamcenteru. 5. Nepravda protokoly a výstupní soubory jsou generovány příkazem Přidat do Teamcenteru a nejsou automaticky uchovávány. Při vytváření systému správy místa v počítači, kde používáte aplikaci Přidat do Teamcenteru, byste měli spolupracovat se systémovým administrátorem. Cvičení: Příprava nespravovaných dokumentů pro Teamcenter Activity: Příprava nespravovaných dokumentů pro Teamcenter Po dokončení tohoto cvičení budete umět provádět následující úkony: Nastavit vlastnosti skupin souborů. Vytvořit uživatelské vlastnosti. Provést zkušební průběh importu dat. Pomocí příkazu Přidat do Teamcenteru načíst nespravované dokumenty do Teamcenteru. Pro účely tohoto cvičení je k dispozici složka obsahující nespravované soubory. Připravte a potom načtěte nespravované dokumenty do Teamcenteru. Vyjmenujte vlastnosti souboru, které budou vyměněny mezi Solid Edge a Teamcenter během příkazu Přidat do Teamcenteru. Spusťte Solid Edge se zapnutým Teamcenter. V nabídce Aplikace vyberte příkaz Správce vlastností. V dialogovém okně Vybrat najděte a vyberte složku SEEC Class Files obsahující soubory, jejichž vlastnosti chcete určovat. V dialogovém okně Vybrat kliknutím na Přidat>> přidáte složku do seznamu Upravit vlastnosti Práce se Solid Edge Embedded Client aplikace ST5 spse

59 Příprava a načtení nespravovaných dokumentů do Teamcenteru. Klikněte na tlačítko OK. V dialogovém okně Správce vlastností rozbalte složku Soubory tříd SEEC kliknutím na znaménko + vedle ikony složky. Poznámka Může se zobrazit varování, že některé soubory nebylo možné zpracovat. To se stane v případě, že jsou ve složce soubory, které nepodporují vlastnosti. Pokud se toto varování zobrazí, kliknutím na tlačítko OK v dialogovém okně jej zrušte. Dialogové okno Správce vlastností zobrazí nespravované soubory, které budou importovány do Teamcenter. Vlastnosti Solid Edge se vymění v Teamcenter takto: Solid Edge Teamcenter Vlastnost souboru Solid Edge Typ položky Teamcenteru Typ položky Vlastní Číslo dokumentu ID položky Projekt Číslo revize Revize Projekt Název projektu Název položky Projekt Strojírenský popis TC Popis dat Vlastní Poznámka Pokud bude pole Číslo dokumentu prázdné, automaticky se vygeneruje a přiřadí unikátní ID položky. Jelikož se vlastnost Název projektu Solid Edge stane Názvem položky v Teamcenter, upravte Název projektu tak, aby jej v krátkosti popisoval. Ponechte hodnoty Čísla dokumentu prázdné a zadejte informace o Názvu projektu pro každou položku v dialogovém okně Správce vlastností podle obrázku. spse Práce se Solid Edge Embedded Client aplikace ST5 3-13

60 Lekce 3 Příprava a načtení nespravovaných dokumentů do Teamcenteru. Tip Chcete-li přemístit sloupec Název projektu, aby následoval za sloupcem Název dokumentu, vyberte záhlaví sloupce a přetáhněte je doleva, dokud se nezvýrazní okraj buňky sloupce Název dokumentu. Na panelu nástrojů Správce vlastností klikněte na možnost Uložit. V dialogovém okně Správce vlastností klikněte na tlačítko OK. Ukončit Solid Edge. Poznámka Nepoužívejte příkaz Přidat do Teamcenteru, když je spuštěn Solid Edge. Použijte příkaz Přidat do Teamcenter. V nabídce Start vyberte Programy fi Solid Edge ST5 fi Data Preparation fi Add to Teamcenter. Připojte se k aplikaci Teamcenter zadáním požadovaných informací v dialogovém okně pro přihlášení k &prod-tcenter Práce se Solid Edge Embedded Client aplikace ST5 spse

61 Příprava a načtení nespravovaných dokumentů do Teamcenteru. Všimněte si zpráv ve stavovém řádku ve spodní části dialogového okna Přidat do Teamcenteru. Spusťte zkušební průběh přidávání nespravovaných dokumentů do spravovaného prostředí. V dialogovém oknu Přidat do Teamcenter vyberte složku Soubory tříd SEEC obsahující soubory, které chcete přidat do spravovaného prostředí Teamcenter. Kliknutím na možnost Přidat vybranou složku přidáte do seznamu Přidávané složky a dokumenty. Zaškrtnutím políčka Přidat dokumenty do této složky lze propojit soubory přidané do aplikace Teamcenter s určitou složkou. Kliknutím na možnost Procházet složku knihovny vyberte složku v dialogovém okně Vybrat složku. Klikněte na složku Domů, poté kliknutím na tlačítko Nová vytvořte novou složku. Pojmenujte novou složku Ventil a zadejte popis Dokumenty třídy. Poté klikněte na tlačítko OK. spse Práce se Solid Edge Embedded Client aplikace ST5 3-15

62 Lekce 3 Příprava a načtení nespravovaných dokumentů do Teamcenteru. Klikněte na Zkušební průběh (analýza dat a výpis problémů). V seznamu Přepsat vyberte Výzva. Kliknutím na tlačítko OK spusťte zkušební průběh. Zobrazí se dialogové okno Stav příkazu Přidat do Teamcenteru s informacemi o postupu zkušebního průběhu. Zaznamenejte počet souborů součástí a plechových součástí, sestav a výkresů zpracovávaných podle obrázku v části dialogového okna Shrnutí průběhu. Typy souborů Součást/plechová součást Sestava Výkres Počet zpracovaných souborů Po dokončení zkušebního průběhu zobrazí dialogové okno Ověřování dokončeno upozornění na varování procesu ověřování dat. Prohlédněte si informace o svých nespravovaných dokumentech. Klikněte na možnost Souhrn. Zpráva Číslo dokumentu v par je prázdné... oznamuje, že vlastnost Číslo dokumentu nebyla v Solid Edge definována. Proces Přidat do Teamcenter automaticky přiřadí unikátní čísla dokumentů. Varování Pro účely tohoto cvičení je vhodné nechat nástroj Přidat do Teamcenter automaticky přiřadit Číslo dokumentu. V některých případech však můžete chtít vlastnost Číslo dokumentu přiřadit ručně pomocí Správce vlastností nebo programů Analyzovat soubory, Upravit soubory nebo Opravení propojení dodávaných se Solid Edge. Klikněte na tlačítko OK. Nahrajte nespravované soubory do spravovaného prostředí. V dialogovém okně Ověřování dokončeno klikněte na Pokračovat. Při přidávání dokumentů do databáze Teamcenter se postup každé skupiny akcí zobrazuje v dolní části dialogového okna Přidat do Teamcenter Práce se Solid Edge Embedded Client aplikace ST5 spse

63 Příprava a načtení nespravovaných dokumentů do Teamcenteru. Příklady upozornění Kontrolování dokumentů... Zpracovávání dokumentů 1 až 11 z 11. Nahrávání dokumentů 1 až 11 z 11. Po dokončení akce se zobrazí dialogové okno Přidání do Teamcenteru dokončeno. Zrušte dialogová okna Přidání do Teamcenter dokončeno, Stav příkazu Přidat do Teamcenter a Přidat do Teamcenter. Kliknutím na tlačítko OK zavřete dialogové okno Přidat do Teamcenter. Kliknutím na tlačítko OK zavřete dialogové okno Stav příkazu Přidat do Teamcenter. Kliknutím na tlačítko Storno zavřete dialogové okno Přidat do Teamcenter. Prohlédněte si protokol a ověřte úspěch nebo selhání procesu importu. V Průzkumníku Windows najděte protokolové soubory Přidat do Teamcenteru. Tip V systému Windows 7 je výchozí umístění \Users\<username>\AppData\Roaming\Unigraphics Solutions\Solid Edge\Version 105\Log Files\Add to Teamcenter Dvakrát klikněte na soubor SuccessFailureLog_<timestamp>.CSV. Soubor se otevře v aplikaci Microsoft Excel, obsahuje seznam importovaných dokumentů a nabízí souhrn úspěšných a neúspěšných importů jednotlivých souborů. Ověřte, že u všech vašich nespravovaných dokumentů je zobrazen Úspěch. Varování Ve cvičení nepokračujte, dokud všechny nespravované dokumenty úspěšně nenahrajete do Teamcenter. Zavřete protokol. Souhrn cvičení Ve většině případů jsou nespravované dokumenty Solid Edge nahrány do spravovaného prostředí Teamcenter administrátorem. V tomto cvičení jste se však dozvěděli více o vlastnostech, které si vyměňují Solid Edge a Teamcenter, a také o procesu přípravy nespravovaných dokumentů k importu do spravovaného prostředí. Také jste se naučili pomocí příkazu Přidat do Teamcenter spustit zkušební průběh a poté nahrát dokumenty do spravovaného prostředí. spse Práce se Solid Edge Embedded Client aplikace ST5 3-17

64 Lekce 3 Příprava a načtení nespravovaných dokumentů do Teamcenteru. Souhrn lekce Kompletní projekty se často skládají z mnoha dokumentů. Protože návrhy projektu se časem mění, je důležité mít dobře řízený systém, který pomáhá se správou těchto dokumentů. Zapamatujte si: Správná příprava před přidáním dokumentů do spravovaného prostředí minimalizuje budoucí úsilí. Když je do knihovny přidána složka, celý obsah složky se přidá do spravovaného prostředí. Před přidáním do Teamcenteru odstraňte ze složky zastaralé a nepotřebné soubory. Klíčové atributy používané pro sledování čísel součásti a revizí jsou ID položky, ID revize a název položky. Pokud je při přidání dokumentů do Teamcenteru vlastnost číslo dokumentu prázdná, bude ID položky automaticky vygenerováno a přiřazeno. Další informace o automatických nástrojích pro přípravu dat jsou dostupné v V příručce pro správce Solid Edge Embedded Client a v nápovědě Solid Edge Práce se Solid Edge Embedded Client aplikace ST5 spse

65 Lekce 4 Práce se sestavami ve spravovaném prostředí Po dokončení této lekce budete umět provádět následující úkony: Vytvořit sestavu ve spravovaném prostředí. Projít strukturu dokumentu pomocí stromu modelu. Provádět další úpravy na místě. Vytvořit ze sestavy výkres. Uložit a odeslat dokumenty do Teamcenter. Základy stromu modelu Strom modelu umožňuje pracovat s komponentami tvořícími sestavu. Kromě prohlížení grafiky v normálním okně sestavy nabízí alternativní způsoby zobrazení modelu a uspořádání sestavy. Pomocí stromu modelu lze také na místě aktivovat součást nebo podsestavu, a proto je možné upravovat jednotlivé komponenty sestavy při prohlížení celé sestavy. Strom modelu je dostupný při práci v sestavě nebo podsestavě v aktivní sestavě. spse Práce se Solid Edge Embedded Client aplikace ST5 4-1

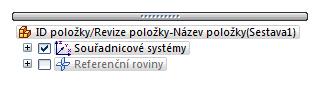

66 Lekce 4 Práce se sestavami ve spravovaném prostředí Pomocí stromu modelu můžete v prostředí sestavy také zobrazovat, upravovat a odstraňovat vazby sestavy, pomocí nichž byly umístěny součásti a podsestavy, měnit pořadí součástí v sestavě a hledat problémy v sestavě. V prostředí sestavy je strom modelu rozdělen na dva panely. Horní panel uvádí komponenty aktivní sestavy ve struktuře stromu složek. Uvedené komponenty obsahují: součásti, podsestavy, rozložení sestavy, skici sestavy a referenční roviny sestavy. V dolním panelu jsou zobrazeny vazby sestavy použité na součást nebo podsestavu vybranou v horním panelu. Použití horního panelu Pomocí horního panelu stromu modelu je možné provádět následující: Zobrazovat komponenty ve sbalené nebo rozbalené formě. Například při rozbalení podsestavy je možné zobrazit všechny její součásti. Zvýraznit, vybrat a smazat komponenty pro další úkoly. Určit aktuální stav komponent v sestavě. Zjistit, kdo si rezervoval dokument. Určit, jak byla sestava vytvořena. Změnit pořadí součástí v sestavě. Přejmenovat referenční roviny, skici a souřadnicové systémy. Pokud přesunete kurzor nad komponent v horní části stromu modelu, zobrazí se v grafickém okně pomocí barvy zvýraznění. Když kliknete na komponentu, zobrazí 4-2 Práce se Solid Edge Embedded Client aplikace ST5 spse

67 Práce se sestavami ve spravovaném prostředí se pomocí barvy výběru. Pak je možné asociovat položku komponenty ve stromu modelu s odpovídající komponentou v grafickém okně. Poznámka Pokud přesunete kurzor nad sestavu nejvyšší úrovně ve stromu modelu nebo na ni kliknete, nezobrazí se v barvě zvýraznění nebo výběru. To zvyšuje výkon při práci s velkými sestavami. Protože zvýraznění a výběr komponent ve velkých sestavách může mít vliv na výkonnost, v dialogovém okně Možnosti na kartě Sestava jsou k dispozici možnosti, které umožňují zvýšení výkonu při práci s velkými sestavami. Například jsou zde dostupné možnosti, které umožňují zjednodušení zobrazení zvýrazněných a vybraných komponent v grafickém okně a vypnutí zvýrazňování komponent při přesunu kurzoru nad tyto komponenty ve stromu modelu. Další informace o zvýšení výkonu ve velkých sestavách naleznete v tématu nápovědy Efektivní práce s velkými sestavami. Strom modelu ve spravovaném prostředí Ve spravovaném prostředí se neuložený dokument zobrazí ve stromu modelu pomocí vzorce názvu dokumentu definovaného na kartě Pomocníci v dialogovém okně Možnosti Solid Edge: ID položky/revize položky-název položky. Soubor se před uložením na disk uloží v paměti. Po uložení dokumentu se výchozí vzorec nahradí informacemi položky uložené sestavy. spse Práce se Solid Edge Embedded Client aplikace ST5 4-3

68 Lekce 4 Práce se sestavami ve spravovaném prostředí Zobrazení stavu dokumentu ve stromu modelu Po uložení dokumentu ve spravovaném prostředí se zobrazí stav dokumentu jako text za vzorcem dokumentu. Stav dokumentu poskytuje informace o tom, zda je dokument dostupný pro rezervaci, a zda je dostupná nová verze nebo nová revize. Solid Edge Embedded Client kromě uživatelského ID Teamcenteru zobrazuje také jméno uživatele, který má spravovaný dokument rezervován. Jméno je odvozeno z uživatelských informací Teamcenteru, které jsou spravovány administrátorem Teamcenteru. Uživatelské informace Teamcenteru obsahují jméno jako možnost identifikace uživatelů Teamcenteru podobně jako záznam v telefonním seznamu. Přestože informace uživatele není jedinečná a může být připojena k více než jednomu uživatelskému ID, uživatelský ID Teamcenteru zůstává jedinečným identifikátorem. Pomocí příkazu Stav fi Zobrazit stav v místní nabídce stromu modelu je možné vypnout a zapnout stav dokumentu. Pokud je stav dokumentu zapnut, je dostupný také dynamický popis poskytující další informace. 4-4 Práce se Solid Edge Embedded Client aplikace ST5 spse

69 Práce se sestavami ve spravovaném prostředí Určení stavu komponenty Značky ve stromu modelu zobrazují aktuální stav komponent v sestavě. Následující tabulka popisuje značky použité na horním panelu stromu modelu: Legenda Aktivní součást Neaktivní součást Skrytá součást Nenačtená součást Součást s neúplně určenou polohou Součást obsahující konfliktní vazby Propojená součást Zjednodušená součást Chybějící komponenta Součást s alternativními komponentami Poloha součásti je řízena 2D vazbou ve skici sestavy Zobrazená sestava Nastavitelná součást Nastavitelná sestava Řízená reference Šroubový spoj Skupina pole Položka pole Referenční roviny Referenční rovina Skica Pohon Poznámka Značky ve stromu modelu mohou představovat i kombinace těchto stavů. Značka může například ukazovat, že součást je skryta a její poloha není plně určena. spse Práce se Solid Edge Embedded Client aplikace ST5 4-5

70 Lekce 4 Práce se sestavami ve spravovaném prostředí Určení způsobu tvorby sestavy Komponenty na horním panelu stromu modelu jsou uvedeny v tom pořadí, ve kterém byly do sestavy vloženy. To může být užitečné při zhodnocování změn návrhu. Pokud například odstraníte ze součásti jednu vazbu sestavy, změní se i značky u ostatních součástí a budou označovat, že poloha součástí již není plně určena. Je tomu tak proto, že poloha ostatních součástí závisela na součásti, ze které jste vazbu odstranili. V tomto příkladu bude k plnému určení polohy ostatních součástí dostačovat nové použití této jedné vazby. Změna stavu zobrazení komponent sestavy Pomocí horního panelu stromu modelu můžete řídit stav zobrazení komponent sestavy. Je například možné zjednodušit vkládání nové součásti do sestavy skrytím součástí a podsestav. Pomocí zaškrtávacích políček u komponent sestavy (nebo pomocí příkazů v místní nabídce při výběru více komponent) ve stromu modelu můžete ovládat zobrazení komponent. Barva textu ve stromu modelu také určuje, zda bude komponenta zobrazena nebo skryta. Použití dolního panelu Při výběru součásti nebo podsestavy v horním panelu stromu modelu můžete zobrazovat a upravovat vazby sestavy mezi vybranou součástí a jinými součástmi v sestavě pomocí dolního panelu. Zobrazí se rovněž název dokumentu a značka, která představuje typ vazby. Následující tabulka popisuje značky použité na dolním panelu stromu modelu: Legenda Vazba ukotvení Vazba proti sobě Vazba souhlasně Vazba souose Vazba spojení Vazba úhlu Vazba tečně Vazba převodu Vypnutá vazba Chybná vazba Po výběru vazby v dolním panelu je možné provést následující úkony: Zobrazit objekty, pomocí nichž byla vazba použita. Upravit hodnotu pevného odsazení vazby. Změnit typ odsazení vazby. Odstranit vazbu. Vypnout vazbu. 4-6 Práce se Solid Edge Embedded Client aplikace ST5 spse

71 Práce se sestavami ve spravovaném prostředí Vkládání součástí do sestav Pomocí karty Knihovna součástí Teamcenter můžete do sestav Solid Edge vložit jakýkoliv z následujících typů objemových součástí : Součást vytvořená v prostředí součásti Solid Edge. Součást vytvořená v prostředí plechové součásti Solid Edge. Jiná sestava vytvořená v prostředí sestavy Solid Edge. Jakýkoli dokument otevřený v Solid Edge jiný než dokument výkresu. Chcete-li umístit součásti, které byly vytvořeny v jiných formátech CAD, je nutné je nejprve převést do souborů součásti Solid Edge. Vložení první součásti do sestavy Chcete-li spustit postup vložení součásti, na kartě Knihovna součástí Teamcenter vyberte požadovanou součást a přetáhněte ji do okna sestavy. Jestliže chcete do sestavy vložit otevřený dokument, nastavte v seznamu Kde hledat položku Otevřené dokumenty. Proces vložení součásti je také možné spustit dvojitým kliknutím na součást na kartě Knihovna součástí Teamcenter. První součást, kterou vložíte do sestavy, je důležitá. Slouží jako základ, na kterém bude postaven zbytek sestavy. Je tedy třeba, aby první součást představovala podstatnou komponentu sestavy. Protože první součást je vložena jako ukotvená, je třeba vybrat součást se známým umístěním, například rámec nebo základnu. I když Solid Edge zjednodušuje upravování součástí během návrhu, je třeba, aby první součást vložená do sestavy byla vytvořena co nejkompletněji. Stejně tak je třeba, i když je jednoduché odstranit součásti ze sestavy a změnit vazby sestavy, aby první vložená součást zůstala ukotvená a nebyla odstraněna. Chcete-li přemístit první součást, je třeba nejdříve odstranit vazbu ukotvení. Potom je možné použít vazby sestavy mezi první součástí a referenčními rovinami sestavy nebo následujícími součástmi, které jste vložili do sestavy. spse Práce se Solid Edge Embedded Client aplikace ST5 4-7

72 Lekce 4 Práce se sestavami ve spravovaném prostředí Vložení dalších součástí do sestavy Pomocí karty Sestava v dialogovém okně Možnosti můžete určit, zda mají být následující součásti dočasně vloženy do okna sestavy (A) nebo zobrazeny v odděleném okně Vložit součást (B). Jestliže nastavíte možnost Neotevírat nové okno při vkládání součásti, součást je dočasně vložena do okna sestavy na umístění, kam jste přetáhli součást. Aby byl proces umisťování jednodušší, přetáhněte součást do umístění, kde je jednoduché vybrat objekty umístění, které chcete použít. Jestliže spustíte proces vložení součásti kliknutím dvakrát na součást na kartě Knihovna součástí Teamcenteru, zobrazovací plocha okna sestavy se přizpůsobí tak, aby byla zobrazena nová součást. Jestliže zrušíte možnost Neotevírat nové okno při vkládání součásti, součást je zobrazena v odděleném okně Vložit součást. Pokud je aktivní okno maximalizované, okno Vložit součást je také maximalizované a zakrývá okno sestavy. Vzhledem k tomu doporučujeme, aby začátečníci nemaximalizovali aktivní okno. Nechte obě okna překrývat, vkládání součástí do sestavy a použití vazeb bude jednodušší. 4-8 Práce se Solid Edge Embedded Client aplikace ST5 spse

73 Práce se sestavami ve spravovaném prostředí Umisťování součástí Vazby sestavy použijete k umístění nových součástí relativně k součásti, která je již vložena v sestavě. Možnost Typy vazeb na panelu příkazu Sestavit obsahuje široký okruh vazeb sestavy pro umístění součástí relativně k sobě navzájem. Kromě těchto explicitních vazeb sestavy zjednodušuje možnost Rychlé uložení kroky nutné k umístění součásti pomocí vazeb proti sobě, souhlasně nebo souose. Tuto možnost doporučujeme ve většině situací. Například můžete použít rychlé uložení k použití vazby proti sobě na vkládanou součást (A) s plochou cílové součásti (B). Po použití první vazby sestavy se součást znovu umístí uvnitř sestavy. spse Práce se Solid Edge Embedded Client aplikace ST5 4-9

74 Lekce 4 Práce se sestavami ve spravovaném prostředí Při použití zbývajících vazeb sestavy software umístí a přeorientuje součást v sestavě. Další součásti mohou být umístěny relativně k jakékoliv součásti v sestavě nebo relativně k více než jedné součásti v sestavě. Je také možné umístit součást relativně ke skice sestavy. Další informace o umisťování součástí pomocí vazeb sestavy naleznete v tématu Vazby sestavy. Poznámka Solid Edge ve výchozím nastavení zachovává vazby, pomocí kterých jste umístili součást. Pokud vypnete příkaz Udržovat vazby v místní nabídce Knihovna součástí, vazby budou použity pouze pro umisťování a součást bude ukotvena. Ukotvené součásti neaktualizují své umístění v případě, že provedete změny modelu. Tvorba nových součástí v sestavě Pomocí příkazu Vytvořit v sestavě lze vytvořit novou součást nebo podsestavu v kontextu spravované sestavy. Klikněte na kartu Knihovna součástí Teamcenter a poté klikněte na tlačítko Vytvořit v sestavě v okně stromu modelu. Použití knihovny součástí vytvoří součást v sestavě v nespravovaném prostředí. Poznámka Při práci s novým a neuloženým dokumentem sestavy je nutné tento dokument nejprve uložit před vytvořením nové součásti v kontextu sestavy Práce se Solid Edge Embedded Client aplikace ST5 spse

75 Práce se sestavami ve spravovaném prostředí V dialogovém okně Vytvořit novou součást na místě určete šablonu dokumentu a možnosti umístění. Můžete určit šablonu součásti, plechu nebo dokumentu sestavy. Pro tvorbu součásti na místě jsou k dispozici tři možnosti umístění: Souhlasně s počátkem sestavy Umístí referenční roviny nové součásti přímo na vrchol počátku sestavy a orientované přesně podle sestavy. Zadat graficky Umístí novou součást relativně vzhledem k existující součásti. Kromě výběru referenční součásti je také třeba definovat orientaci základní referenční roviny nové součásti výběrem referenční roviny nebo rovinné plochy (A) a potom rovinné plochy nebo hrany (B). Dále můžete definovat počátek základních referenčních rovin pro novou součást. Odsadit od počátku sestavy Odsadí referenční roviny nové součásti od referenčních rovin sestavy o zadaný klíčový bod nebo hodnotu. V libovolné součásti umístěné v sestavě vyberte klíčový bod nebo zadejte vzhledem k počátku sestavy vzdálenost odsazení X, Y a Z. Referenční roviny nové součásti budou orientovány stejně jako referenční roviny sestavy. Po zadání šablony dokumentu a možnostech umístění je třeba zadat ID položky, Revizi a Název položky pro dokument vytvářený pomocí příkazu Vytvořit v sestavě. Tyto atributy lze zadat ručně v dialogovém okně Nový dokument nebo je nechat vytvořit automaticky pomocí příkazu Přiřadit vše. spse Práce se Solid Edge Embedded Client aplikace ST5 4-11

76 Lekce 4 Práce se sestavami ve spravovaném prostředí Tvorba výkresového pohledu V Solid Edge lze vytvořit výkres pomocí několika typů výkresových pohledů: pohledy 2D součásti, 2D pohledy a předdefinované pohledy 3D modelu. Výkres může obsahovat kóty a jiné poznámky, které popisují velikost součásti nebo sestavy, materiály použité k jeho tvorbě a další informace. Do listu lze umístit libovolné množství výkresových pohledů. Ve spravovaném prostředí Teamcenteru je však dokument výkresu vytvořen ve stejné Revizi položky a je mu automaticky přidělen stejný ID položky jako prvnímu pohledu výkresu. Pohledy součásti Pohledy součástí lze vytvářet v libovolném dokumentu součásti, plechu nebo sestavy Solid Edge (typy souborů.par,.psm a.asm). Pro pohledy součástí v dokumentu výkresu je možné použít jako základ více dokumentů součástí, plechů nebo sestav. Tvorba základního pohledu součásti Tvorbu pohledů součástí zahájíte pomocí Průvodce vkládáním pohledů a vytvořením základního pohledu 3D součásti nebo sestavy. Základní pohled je první pohled umístěný na výkresu. Průvodce vkládáním pohledů zobrazuje několik dialogových oken. Konkrétní možnosti, které uvidíte, závisí na tom, jestli spustíte příkaz z prostředí výkresu nebo dokumentu 3D modelu: V dialogovém okně Možnosti výkresového pohledu je možné nastavit možnosti výkresového pohledu modelu. Pomocí dialogového okna Orientace výkresového pohledu je možné vybrat pojmenovaný pohled nebo vytvořit vlastní orientaci pohledu. Dialogové okno Vlastní orientace obsahuje příkazy pro manipulaci s pohledem, které umožňují vytvořit vlastní pohled jako základní pohled. V dialogovém okně Rozvržení výkresového pohledu lze nastavit doprovodné ortografické pohledy, které se vloží do základního pohledu Práce se Solid Edge Embedded Client aplikace ST5 spse

77 Práce se sestavami ve spravovaném prostředí Vložení základního pohledu součásti Když kliknete na tlačítko Dokončit v Průvodci tvorbou výkresového pohledu, zobrazí se kurzor jako obdélník ve velikosti nového pohledu součásti. Pohled je možné umístit kdekoliv na listu a potom ho vložit kliknutím. Pokud byly v dialogovém okně Rozvržení výkresových pohledů průvodce vybrány doprovodné pohledy, vloží se po kliknutí na výkresový list všechny vybrané pohledy najednou. Poznámka Ve spravovaném prostředí je dokument výkresu vytvořen s prvním pohledem na výkres a je mu přiřazeno stejné číslo Revize položky jako součásti. Tvorba dalších pohledů součásti Když je vytvořen jeden nebo více základních pohledů součásti, je možné je použít k tvorbě hlavních pohledů, pomocných pohledů, detailů, řezů a přerušených pohledů. Tyto pohledy součásti je i nadále možné použít k tvorbě dalších pohledů. Například pokud se vytvoří hlavní pohled (B) založený na základním pohledu (A), je možné vytvořit řez (C) založený na hlavním pohledu. Tvorba výkresů sestav Když je vytvořen pohled součásti sestavy, je možné nastavit zobrazení jednotlivých součástí a podsestav v sestavě. Můžete například skrýt určité součásti nebo zadat, že se má součást zobrazit jako referenční součást. Také lze v pohledu součásti sestavy svařence nastavit zobrazení svarových housenek a dalších prvků materiálů. Pomocí tlačítka Nastavení zobrazení modelu v Průvodci vkládáním pohledů je možné určit, které součásti se mají zobrazit v pohledu součásti před tím, než se vloží do listu. spse Práce se Solid Edge Embedded Client aplikace ST5 4-13

78 Lekce 4 Práce se sestavami ve spravovaném prostředí Později je možné vybrat pohled součásti a upravit jeho vlastnosti pomocí příkazu Vlastnosti v místní nabídce. Je také možné nastavit zobrazení součástí v pohledu součásti pomocí konfigurací zobrazení uložených v prostředí sestavy. Když je vybrán dokument sestavy v dialogovém okně Vybrat model příkazu Průvodce vkládáním pohledů, je možné zadat název konfigurace, která se má použít, ze seznamu Konfigurace v dialogovém okně Možnosti výkresového pohledu sestavy. Je například možné vložit pohled součásti rozložené sestavy výběrem názvu konfigurace rozloženého zobrazení. Zrušením zaškrtnutí možností Zobrazit skryté hrany a Zobrazit hrany skrytých součástí v dialogovém okně Možnosti výkresového pohledu sestavy lze vylepšit výkon zobrazení výkresových pohledů sestavy. Tuto změnu můžete provést i pro všechny výkresové pohledy sestav zrušením zaškrtnutí těchto možností na kartě Zobrazení hran v dialogovém okně Možnosti Solid Edge. Vytvořit můžete také soubor šablony výkresu, který bude mít zrušeno zaškrtnutí těchto možností, a použít jej k tvorbě výkresových pohledů sestav bez skrytých čar. Poznámka V prostředí sestavy je možné definovat dva typy konfigurace zobrazení: konfigurace sestav a rozložené konfigurace. Automatická tvorba výkresových pohledů Výkresové pohledy lze také rychle a automaticky vytvářet přetažením dokumentu Solid Edge do výkresového listu. Když přetáhnete model sestavy na prázdný výkresový list, vytvoří se izometrický pohled. Když přetáhnete jakýkoliv jiný soubor modelu na prázdný výkresový list, vytvoří se nárys, půdorys a bokorys. Také je možné přetáhnout model na šablonu s pohledy. Pomocí šablony s pohledy lze přizpůsobit typy a vlastnosti pohledů, uložit dokument jako šablonu a znovu ho použít s libovolným požadovaným modelem. Pohledy zůstanou nepropojeny se souborem modelu, ale zachovají si své vlastnosti. Nebo je také možné použít šablony dodávané se Solid Edge v adresáři Quicksheet. Dodávané šablony sestav (metrické a anglické) sestávají z jednoho izometrického pohledu, kusovníku a mají zapnuty automatické pozice. Dodávané šablony součástí (metrické a anglické) sestávají z nárysu, půdorysu a bokorysu a jednoho izometrického pohledu Práce se Solid Edge Embedded Client aplikace ST5 spse

79 Práce se sestavami ve spravovaném prostředí Přehled lekce: Práce se sestavami 1. Platí nebo neplatí: Pomocí stromu modelu lze v sestavě aktivovat součást podsestavy. 2. V horním panelu stromu modelu lze provádět vše následující kromě: a. Zobrazení komponent ve sbalené nebo rozbalené formě. b. Určení aktuálního stavu komponent v sestavě. c. Přejmenování dokumentů, referenčních rovin a souřadnicových systémů. d. Určení, jak byla sestava vytvořena. 3. Ve spravovaném prostředí Teamcenteru je neuložený dokument zobrazený ve stromu modelu pomocí výchozího vzorce názvu dokumentu, který se skládá z. 4. Platí nebo neplatí: Pomocí stromu modelu lze určit stav spravovaného dokumentu. 5. Popište rozdíl mezi funkcí karty Knihovna součástí a karty Knihovna součástí Teamcenteru. Odpovědi 1. Platí pomocí stromu modelu lze na místě aktivovat součást nebo podsestavu, a proto je možné upravovat jednotlivé komponenty sestavy při prohlížení celé sestavy. 2. V horním panelu stromu modelu lze provádět vše následující kromě (C). Ve spravovaném prostředí nelze pomocí stromu modelu přejmenovat dokumenty. 3. Ve spravovaném prostředí Teamcenteru je neuložený dokument zobrazený ve stromu modelu pomocí výchozího vzorce názvu dokumentu, který se skládá z ID položky/revize položky Název položky. 4. Pravda po uložení dokumentu ve spravovaném prostředí je stav dokumentu zobrazen ve stromu modelu za vzorcem dokumentu. Příklad (Rezervováno pro vás) 5. Karta Knihovna součástí Teamcenteru se používá k vytváření součástí na místě ve spravovaném prostředí Teamcenteru. Karta Knihovna součástí se používá k vytváření součástí na místě v nespravovaném prostředí Solid Edge. spse Práce se Solid Edge Embedded Client aplikace ST5 4-15

80 Lekce 4 Práce se sestavami ve spravovaném prostředí Cvičení: Tvorba sestavy Activity: Tvorba sestavy V tomto cvičení se naučíte vytvářet sestavu ve spravovaném prostředí pomocí součástí z Knihovny součástí Teamcenter. Po dokončení tohoto cvičení budete umět provádět následující úkony: Umístit součásti do souboru sestavy pomocí Knihovny součástí Teamcenter. Ve spravovaném prostředí používat příkazy Vytvořit v sestavě. Uložit a odeslat sestavu do Teamcenter. Prohlédnout si vazbu mezi dokumentem Výkresu a nadřazenou položkou. Otevřete nový dokument sestavy. Spusťte Solid Edge se zapnutým Teamcenter. Na kartě Spuštění v nabídce Vytvořit vyberte možnost Sestava ISO. Při zobrazení výzvy se přihlaste k Teamcenter. Všimněte si, že vzorec dokumentu ve stromu modelu není úplný. Dokument nebyl pojmenován, takže se dočasný název skládá z popisu ID položky/revize položky Název položky (Asm1). Dokument existuje pouze v paměti, dokud není uložen. Klikněte na kartu Knihovna součásti v Teamcenter. Karta Knihovny součástí Teamcenter je velmi podobná nespravované kartě Knihovny součástí. Při rozhodování, zda pro práci ve spravovaném prostředí zvolit Knihovnu součástí Teamcenter, postupujte opatrně. Poznámka V této lekci se předpokládá, že soubory cvičení byly nahrány do databáze Teamcenter. Soubory by měly být zobrazeny ve složce s názvem Ventil. Pomocí příkazu Sloupce přidejte sloupec Název položky do seznamu atributů zobrazených v Knihovně součástí Teamcenteru. Klikněte pravým tlačítkem do Knihovny součástí Teamcenteru a klikněte na možnost Sloupce. Zobrazí se dialogové okno Formát sloupců. Zaškrtněte políčko u Názvu položky a klikněte na tlačítko OK. V knihovně součástí Teamcenteru klikněte a přetáhněte sloupec Název položky tak, aby byl za sloupcem ID položky Práce se Solid Edge Embedded Client aplikace ST5 spse

81 Práce se sestavami ve spravovaném prostředí Přetáhněte položku s Názvem položky Držadlo do okna sestavy. Zobrazí se upozornění, že je nutné nejdříve uložit dokument a teprve poté je možné umístit první položku do sestavy. Kliknutím na tlačítko OK upozornění zavřete. Kliknutím na tlačítko Uložit na panelu nástrojů Rychlý přístup dokument uložte. Zobrazí se dialogové okno Nový dokument. Pomocí tohoto dialogového okna lze dokumentu přiřadit atributy. Podobné dialogové okno se zobrazí vždy, když budou vytvořeny nové soubory nebo změněny existující soubory. Buňky tabulky s červenými hvězdičkami obsahují údaje předcházející jejich nahrání do Teamcenter. Informace můžete zadat ručně nebo je nechat vygenerovat. V dialogovém okně Nový dokument ověřte, zda je Typ položky nastaven na Položka, a poté klikněte na možnost Přiřadit vše. Dokumentu budou přiřazeny ID položky, Revize, Název položky a Název sady dokumentů. V tomto dialogové okně lze tyto údaje změnit. ID položky lze chápat jako číslo dokumentu. Hodnota názvu položky je shodná s názvem projektu v Solid Edge. Měla by popisovat ukládaný dokument. Změňte Název položky na Sestava držadla. Zadejte popis datové sady text Sestava vytvořená v lekci 4. Do pole Popis datové sady lze zadat až 240 znaků a mělo by obsahovat podrobnější popis dat. V dialogovém okně Nový dokument klikněte na tlačítko OK. Dokument bude uložen na disk a vytvořen v Teamcenter. Protože v dialogovém okně Nový dokument nebyla zadána žádná složka, bude položka vytvořena ve složce Nové v aplikaci Teamcenter. Začněte vytvářet sestavu. Z Knihovny součástí Teamcenteru přetáhněte položku s Názvem položky Držadlo do okna sestavy. Jelikož se jedná o první umístěnou součást v sestavě, bude umístěna relativně k referenčním rovinám a bude ukotvena. Po umístění první součásti do sestavy umístíte další součásti pomocí vazeb sestavy. Přetáhněte název položky Kryt do okna sestavy. Na panelu příkazu Sestavit klikněte na příkaz Typy vazeb sestavy fi Vložit a spojte tak plochu krytu s plochou držadla. spse Práce se Solid Edge Embedded Client aplikace ST5 4-17

82 Lekce 4 Práce se sestavami ve spravovaném prostředí Na panelu výzev se zobrazí Vyberte protilehlou plochu nebo osu, kterou chcete zarovnat. Klikněte na plochu krytu držadla. Klikněte na plochu držadla. Kliknutím na válec krytu držadla určete osu, kterou chcete zarovnat Práce se Solid Edge Embedded Client aplikace ST5 spse

83 Práce se sestavami ve spravovaném prostředí Poté klikněte na válec držadla. Součást je plně uchycena. Kliknutím na tlačítko Uložit na panelu nástrojů Rychlý přístup dokument uložte. Vytvořte v sestavě novou součást. Na kartě Knihovny součástí Teamcenteru klikněte na možnost Vytvořit v sestavě. V dialogovém okně Vytvořit novou součást na místě nastavte šablonu na ansi.par a také nastavte možnost Zadat graficky. Klikněte na možnost Vytvořit a upravit. Zobrazí se dialogové okno Nový dokument. Pomocí tohoto okna lze zadat atributy nové součásti, kterou vytváříte pomocí příkazu Vytvořit v sestavě. spse Práce se Solid Edge Embedded Client aplikace ST5 4-19

84 Lekce 4 Práce se sestavami ve spravovaném prostředí V dialogovém okně Nový dokument nastavte požadované možnosti. Ověřte, zda je jako typ položky vybráno Položka, poté kliknutím na tlačítko Přiřadit vše automaticky přiřaďte ID položky, Revizi, Název položky a Název sady dokumentů. Změňte název položky na Kryt rukojeti. Zadejte do popisu datové sady text Součást vytvořená v lekci 4. Klikněte na tlačítko OK. Na horní části držadla vytvořte zakončení protažené nahoru. Zapněte zobrazení referenčních rovin zaškrtnutím políčka vedle kolektoru Referenční roviny ve stromu modelu. Až budete vyzváni ke kliknutí na součást obsahující rovinnou plochu nebo referenční rovinu, klikněte na držadlo. Tip Ve stromu modelu můžete kliknout na součást s názvem Držadlo. Až budete vyzváni ke kliknutí na rovinnou plochu, vyberte plochu podle obrázku. Až budete vyzváni ke kliknutí na plochu, hranu nebo rovinu rovnoběžnou s požadovanou osou X, umístěte kurzor nad přední osu (XY) a klikněte. Kliknutím na konec osy nejblíže k úchopovému bodu určete orientaci referenční roviny. Pohybujte myší, dokud se neobjeví bod nad středem kruhu, poté kliknutím umístěte počátek XY součásti, kterou vytváříte. Všimněte si aktualizací zobrazení a také zobrazení nového souřadnicového systému Práce se Solid Edge Embedded Client aplikace ST5 spse

85 Práce se sestavami ve spravovaném prostředí Vyberte kartu Domů fi skupinu Kreslit fi Kružnice středem. Ke kurzoru orientovanému k rovině XY v základním souřadnicovém systému se připojí dvě čáry zarovnání. Umístěte kurzor na základní souřadnicový systém podle následujícího obrázku. Přestaňte na chvíli pohybovat myší a všimněte si, že se kurzor změní, protože je k dispozici více výběrů. Kliknutím pravým tlačítkem myši zobrazte nástroj Rychlý výběr. Podle obrázku umístěte kurzor v rychlém výběru na tu položku, která zvýrazní hlavní rovinu XY, a kliknutím ji vyberte. spse Práce se Solid Edge Embedded Client aplikace ST5 4-21

86 Lekce 4 Práce se sestavami ve spravovaném prostředí Klikněte na střed kružnice. Umístěte kurzor na hranu modelu a kliknutím definujte velikost kružnice. Na kartě Domů fi skupina Vybrat klikněte na možnost Vybrat a vyberte oblast skici. Vyberte ovladač vysunutí a definujte velikost prvku umístěním kurzoru nad oblast. Nastavte vzdálenost na 0,5 mm. Vyberte kartu Domů fi skupinu Zavřít fi Zavřít a návrat. Upravte zobrazení Sestavy pomocí příkazu Zoom na vše. Uložte dokument. Na panelu nástrojů Rychlý přístup klikněte na možnost Uložit. Prohlédněte si položky ve stromu modelu. V Teamcenter jsou registrovány tři položky ve stromu modelu, které tvoří sestavu. Stav souboru součásti, tedy zakončení držadla, je Rezervováno pro vás, protože soubor nebyl zavřen a máte právo zápisu. Zavřete sestavu. Klikněte na tlačítko Aplikace fi Zavřít vše. Po zavření sestavy se dokumenty uloží na disk a zůstávají jako data ve vyrovnávací paměti. Teamcenter zaznamenává vazbu mezi součástmi a sestavou. Znovu si prohlédněte akce dostupné pro sestavu a součást, které jste vytvořili. V dialogovém okně Odeslat dokument klikněte do buňky Akce u součásti, kterou jste vytvořili Práce se Solid Edge Embedded Client aplikace ST5 spse

87 Práce se sestavami ve spravovaném prostředí Poznámka Název vašeho dokumentu se bude lišit od obrázku. Akci k provedení lze nastavit buď na Uvolnit nebo na Odeslat dokument. Pokud akci nastavíte na Uvolnit, dokument se uloží do Teamcenter a zpřístupní pro ostatní uživatele. Pokud akci nastavíte na Odeslat dokument, dokument se uloží do Teamcenter, ale zůstane rezervován pro vás a ostatním uživatelům bude odepřeno právo zápisu. Zkontrolujte, zda je akce pro všechny dokumenty nastavena na Uvolnit, a klikněte na tlačítko OK. Toto je závěr části 1 cvičení této lekce. Není třeba ukončovat Solid Edge. Souhrn cvičení V tomto cvičení jste se naučili vytvářet nové spravované dokumenty a pomocí příkazu Vytvořit v sestavě vytvářet součásti v sestavě. Také jste se naučili odesílat dokumenty do databáze Teamcenter. Cvičení: Tvorba výkresu Activity: Tvorba výkresu V tomto cvičení se naučíte vytvářet výkres ve spravovaném prostředí pomocí existující sestavy ze spravované knihovny. Po dokončení tohoto cvičení budete umět provádět následující úkony: Pomocí sestavy vytvořit výkres. Uložit a odeslat výkres do databáze. Ověřte, zda je Solid Edge stále spuštěn se zapnutým Teamcenter. Ověřte, zda je Teamcenter zapnutý podle názvu na panelu. Najděte sestavu, kterou jste vytvořili v první části tohoto cvičení. Zobrazte dialogové okno Otevřít soubor kliknutím na tlačítko Aplikace fi Otevřít. V rozevíracím seznamu Typ souborů vyberte položku Dokumenty sestavy (*.asm). Klikněte na tlačítko Hledat a poté v seznamu Moje hledání vyberte Název položky. Do sloupce Kritéria zadejte název, kterým jste pojmenovali sestavu v předchozím cvičení. Zadejte Sestava držadla. spse Práce se Solid Edge Embedded Client aplikace ST5 4-23

88 Lekce 4 Práce se sestavami ve spravovaném prostředí Klikněte na tlačítko Hledat. Vyberte položku v seznamu a klikněte na tlačítko Otevřít. Tvorba výkresu. V nabídce Aplikace vyberte příkaz Nový fi Vytvořit výkres. Zobrazí se dialogové okno Vytvořit výkres. Zrušte zaškrtnutí možnosti Spustit průvodce tvorbou výkresového pohledu a klikněte na tlačítko OK. Jelikož zadaná šablona není šablona s pohledy a aktuální soubor modelu je sestava, bude vytvořen izometrický pohled. Dokument výkresu nebyl uložen, takže vzorec názvu dokumentu není úplný. Uložení výkresu Na panelu nástrojů Rychlý přístup klikněte na možnost Uložit. Dokumentu budou přiřazeny ID položky a Název položky. Poznámka Ve výchozím nastavení je dokument výkresu vytvořen ve stejné Revizi položky a je mu přidělen stejný ID položky jako prvnímu pohledu výkresu. Změňte název položky na Výkres držadla. Zadejte do popisu datové sady text Výkres vytvořený v lekci 4. Klikněte na tlačítko OK. Dokument je uložen na disk a vytvořen v Teamcenter, ale není nahrán do Teamcenteru. Ujistěte se, že Akce je nastavena na Odeslat dokument pro dokument výkresu i sestavu a klikněte na tlačítko OK. Zavřete výkres a ukončete Solid Edge. Vyberte tlačítko Aplikace fi Zavřít. Ve stromu modelu je stav sestavy Rezervováno pro vás, protože soubor je dosud otevřen. Klikněte na tlačítko Aplikace fi Zavřít vše. Ukončit Solid Edge. Tím je cvičení dokončeno Práce se Solid Edge Embedded Client aplikace ST5 spse

89 Práce se sestavami ve spravovaném prostředí Souhrn cvičení V tomto cvičení jste se naučili vytvářet výkres pomocí spravovaných dat a rozeznávat vazbu mezi dokumentem výkresu a Revizí položky a ID položky prvního pohledu výkresu. Také jste se naučili odesílat dokumenty do databáze Teamcenter. Souhrn lekce Strom modelu je užitečný nástroj, pomocí kterého lze pracovat s komponentami souboru sestavy. Zapamatujte si: Ve spravovaném prostředí je dokument uložen pomocí výchozího vzorce názvu dokumentu: ID položky/revize položky Název položky. Strom modelu je rozdělen do dvou panelů. Horní panel uvádí komponenty aktivní sestavy ve struktuře stromu složek. V dolním panelu jsou zobrazeny vazby sestavy použité na součást podsestavy vybranou v horním panelu. Aby bylo možné použít příkaz Vytvořit v sestavě, je nutné nejprve sestavu uložit. Ve výchozím nastavení je dokument výkresu vytvořen ve stejné Revizi položky a je mu automaticky přidělen stejný ID položky jako prvnímu pohledu výkresu. spse Práce se Solid Edge Embedded Client aplikace ST5 4-25

90

91 Lekce 5 Otevření a přidání obsahu do existujícího spravovaného dokumentu Po dokončení této lekce budete umět provádět následující úkony: Pomocí dalších možností v dialogovém okně Otevřít soubor otevřít existující spravované dokumenty. Porozumět základním pravidlům revize a použít je. Přidat a upravit existující obsah spravovaných dokumentů. Otevírání spravovaných dokumentů aplikace Solid Edge Příkaz Otevřít otevírá existující dokumenty. Solid Edge si pamatuje cestu k posledním otevřeným dokumentům, abyste je později mohli rychle otevřít. Tyto dokumenty jsou uvedeny v části Poslední dokumenty spouštěcího okna Sold Edge, dokument otevřete kliknutím na jeho název v seznamu. Dokument spravovaný Teamcenterem lze také otevřít přímo dvojitým kliknutím na jeho název v Teamcenteru. Příkaz Otevřít Pokud použijete příkaz Otevřít k otevření dokumentu spravovaného aplikací Teamcenter, dokument se rezervuje a stáhne do lokální vyrovnávací paměti. Pokud otevíraný dokument obsahuje propojení na jiné dokumenty, stáhnou se tyto dokumenty do vyrovnávací paměti také. Potom dojde k otevření dokumentu a je možno na něm pracovat. Zatímco je dokument rezervován jej ostatní uživatelé nemohou upravovat. Následné použití dialogového okna Otevřít soubor zobrazí okno Kde hledat nastavené na poslední použité umístění. Pokud otevřete jiný spravovaný dokument, můžete dokument vybrat ze zobrazeného umístění nebo pomocí okna Kde hledat nalézt umístění podle vlastní volby. Příkaz Otevřít funguje na bázi položek a zobrazí položky v databázi včetně položek bez datové sady. Úroveň detailů, se kterou se zobrazují informace pocházející z Teamcenteru, je možné určit pomocí možností Detaily zobrazení. Je možné určit, zda se objekty v databázi zobrazují v základním, středním nebo celém zobrazení. spse Práce se Solid Edge Embedded Client aplikace ST5 5-1

92 Lekce 5 Otevření a přidání obsahu do existujícího spravovaného dokumentu Základní výchozí zobrazení. Položka, revize položky a data jsou zobrazena na samostatném řádku. Středně pokročilé v jednom řádku zobrazí dohromady položku a revizi položky. Datová sada se zobrazí na zvláštním řádku. Kompletní zobrazí položku, revizi položky a dataset v samostatných řádcích. Jestliže v Solid Edge otevřete prázdný objekt (takový, který neobsahuje dataset), je možné vytvořit pro virtuální strukturu dataset tak, že vyberete šablonu Solid Edge a dokument odešlete do databáze. To umožňuje vytvořit v Teamcenteru sestupnou konstrukci struktury a v Solid Edge definovat dataset. Poznámka Nejlepším postupem je neotevírat prázdnou položku určenou pouze ke čtení. Filtry revize Filtr revize určuje zobrazené revize dokumentu ve stromu modelu. Pomocí filtru revize lze zobrazit vše, poslední, schválené, poslední schválené nebo poslední tři revize dokumentů. Výběr specifických typů dokumentů Pole Soubory typu filtruje typy souborů zobrazených v seznamu Kde hledat a může pomoci minimalizovat úsilí potřebné k nalezení souboru. Soubory typu Všechny dokumenty Solid Edge (...) Dokumenty sestav (*.asm) Dokumenty výkresů (*.dft) Dokumenty součástí (*.par) Dokumenty plechových součástí (*.psm) Dokumenty svařenců (*.pwd) Dokumenty JT (*.jt) Dokumenty NX (*.prt) Dokumenty AutoCADu (*.dwg) Dokumenty AutoCADu (*.dxf) Všechny dokumenty (*.*) Položky bez dokumentů Solid Edge Akce Vypíše všechny dokumenty vytvořené v Solid Edge. Vypíše dokumenty sestavy. Vypíše dokumenty výkresů. Vypíše dokumenty součástí. Vypíše dokumenty plechových součástí. Vypíše dokumenty svařenců. Zobrazí dokumenty uložené ve formátu JT. Vypíše dokumenty vytvořené produkty NX typu PRT. Vypíše dokumenty vytvořené v AutoCADu typu DWG. Vypíše dokumenty vytvořené v AutoCADu typu DXF. Zobrazí všechny soubory. Zobrazí revize položek obsahující datovou sadu jinou než Solid Edge nebo revize bez datové sady. 5-2 Práce se Solid Edge Embedded Client aplikace ST5 spse

93 Otevření a přidání obsahu do existujícího spravovaného dokumentu Používání pravidel revizí K určení pravidla revize při otevírání spravovaných položek lze použít volbu Pravidla revize v dialogovém okně Otevřít soubor. Pravidla revizí jsou parametry, jejichž nastavením určíte, které revize položky se zobrazí pro vybranou položku. Pokud například vyberete možnost Verze z vyrovnávací paměti, vybraná položka je otevřena pomocí verze v místní vyrovnávací paměti. To je užitečné při práci se stejnými daty celý den a pokud jste se jisti, že jsou informace aktuální. Informace o verzi se ověří a dokumenty se rezervují, ale nedojde k přenosu souboru. Tím se zvýší výkon. Pravidla revizí jsou užitečná při spravování dokumentu během jeho životního cyklu. Pravidla revize jsou definována v Teamcenteru a čtena aplikací Solid Edge Embedded Client. Poslední fungující (Latest Working) je výchozí pravidlo revize používané Teamcenterem a aplikací Solid Edge. Neupravujte, nepřejmenovávejte ani neodstraňujte pravidlo revize Poslední fungující (Latest Working). Pravidlo revize Any Status; No Working Any Status; Working Latest Working Precise Only Verze z vyrovnávací paměti Popis Otevře poslední revizi položky se stavem schválení Schválený. Je možné zobrazit pouze schválené revize položek. Otevře poslední revize stavu. Otevře poslední revizi položky bez ohledu na stav schválení. Otevře určitou revizi položky, která byla aktuální v době posledního uložení revize položky. Načte verzi, která se již nachází ve vyrovnávací paměti. Poznámka Pravidla revize pro server nastavuje správce systému, proto mohou být jiná než zde uvedená. Tento seznam pravidel revizí je pouze výňatkem dostupných pravidel. Používané pravidlo revizí je zobrazeno ve vzorci zobrazeném ve stromu modelu po ID položky, revizi položky a názvu položky. Například: Filtrování pomocí definice varianty Pomocí klasických variant můžete definovat možnosti (například barva) a odpovídající hodnoty pro každou možnost (například červená a modrá). Poté lze možnosti přiřadit k revizím položek, obvykle položky nejvyšší úrovně ve struktuře. Poté je možné definovat podmínku varianty (například načíst pokud barva = červená) pro všechny výskyty komponent, které lze konfigurovat a na které lze tedy použít pravidlo varianty. Hlavní strukturou je struktura, kde není použito žádná pravidlo varianty. Označuje se jako nekonfigurovaná. Varianty jsou definovány v programu Teamcenter ve Správci struktury. Spolupráce mezi variantami Teamcenteru a dokumenty Solid Edge se odehrává v prostředích spse Práce se Solid Edge Embedded Client aplikace ST5 5-3

94 Lekce 5 Otevření a přidání obsahu do existujícího spravovaného dokumentu sestavy a výkresu. Možnost Definice varianty není zapnuta, dokud nevyberete revizi položky sestavy, ke které jsou přiřazeny definice varianty. Jakmile vyberete vhodnou hodnotu pro definici varianty, bude se výběr chovat jako filtr zobrazení. Po otevření dokumentu se zobrazí pouze komponenty odpovídající definici varianty, kterou vyberete. Informace o rezervaci Spravovaný dokument lze otevřít pouze pro čtení zaškrtnutím políčka Otevřít pouze ke čtení v dialogovém okně Otevřít soubor, když je aktivován Teamcenter. Dále máte možnost otevřít pouze pro čtení jen první úroveň dokumentu nebo všechny úrovně. Nastavení je možné uložit a automaticky otevírat všechny dokumenty pouze pro čtení kliknutím na možnost Uložit jako výchozí po zaškrtnutí políčka Otevřít jen pro čtení. Práce s dokumenty pouze pro čtení bude podrobněji probrána později v tomto dokumentu. Další informace naleznete také v tématu nápovědy Práce s dokumenty jen pro čtení. Možnosti specifických typů dokumentů V dialogovém okně Otevřít soubor je několik voleb, které se týkají pouze určitých typů dokumentů Další možnosti zvyšují výkon při otevírání velkých dokumentů sestavy. Při otevírání dokumentů sestavy můžete zvýšit výkon volbou možnosti Skrýt všechny komponenty, deaktivací komponent nebo otevřením zjednodušených reprezentací součástí sestavy. Poznámka Není možné otevřít více než jeden dokument sestavy současně. Chcete-li rychle otevřít spravovaný dokument výkresu pro prohlížení a tisk, ale ne pro úpravy, můžete použít volbu Rychlé otevření s deaktiv. výkresovými pohledy v dialogovém okně Otevřít soubor. Do vyrovnávací paměti se stáhne pouze dokument výkresu a další připojené dokumenty jiné než 3D, díky čemuž proběhne otevírání mnohem rychleji. Při výběru volby Rychlé otevření s deaktiv. výkresovými pohledy se 3D obsah nestahuje do vyrovnávací paměti. Příkazy pro tvorbu nových pohledů 3D modelu nejsou k dispozici. Můžete však vybrat a přesunout výkresové pohledy, přidat a upravit kóty a poznámky a můžete také změnit jejich měřítko a upravit jejich vlastnosti. Všechny připojené dokumenty, které se mohou zobrazit na výkresovém listu (například dokumenty Microsoft Word nebo Excel nebo obrázkové soubory) se stáhnou. Dokument výkresu otevřený v režimu náhledu poznáte podle nápisu Neaktivní, který je umístěn v pracovních listech a v listu 2D modelu. Dalším indikátorem je záhlaví dokumentu, kde je před názvem dokumentu a ID revize zobrazen následující text: Výkres s neaktivními výkresovými pohledy. Jakmile je dokument výkresu otevřen, můžete přepínat mezi režimy. Na kartě Nástroje ve skupině Aktivace pohledu můžete vybrat tyto příkazy: Aktivovat výkresové pohledy Deaktivovat výkresové pohledy 5-4 Práce se Solid Edge Embedded Client aplikace ST5 spse

95 Otevření a přidání obsahu do existujícího spravovaného dokumentu Dostupnost dokumentu V Solid Edge je dostupnost dokumentu zobrazena ve stavovém řádku ve spodní části dialogového okna Otevřít soubor. Dostupnost je čtení i zápis nebo pouze pro čtení pro nespravované dokumenty. Nicméně dostupnost dokumentu pro spravované dokumenty je zobrazena jako neznámá, protože dostupnost dokumentu je řízena Teamcenterem a ne operačním systémem. příkaz Zrcadlit V této lekci vyzkoušíte pomocí příkazu Zrcadlit, jak se sestavy se součástmi vloženými pomocí příkazu Zrcadlit chovají ve spravovaném prostředí. Jednu nebo více součástí nebo sestav můžete zrcadlit podél vybrané referenční roviny Panel příkazu Zrcadlit vás provede procesem zrcadlení. Dialogové okno Nastavení zrcadlení určuje požadované možnosti výstupu. Výběr roviny zrcadlení Při zrcadlení komponent se nejprve vybere existující referenční rovina, která definuje požadovanou rovinu zrcadlení. Výběr komponent Po definici roviny zrcadlení je možné v grafickém okně nebo stromu modelu vybrat komponenty, které se mají zrcadlit. Při výběru součástí v grafickém okně můžete vybrat jednotlivé součásti nebo pomocí okna vybrat více součástí. Je možné zrcadlit, součásti, podsestavy nebo celou sestavu. Chcete-li vybrat sestavu, je nutné použít strom modelu. Po dokončení výběru komponent klikněte na tlačítko Potvrdit na panelu příkazu nebo klikněte pravým tlačítkem myši. Struktura sestavy a možnosti ukotvení Dialogové okno Možnosti zrcadlení určuje, že nové komponenty zdvojují strukturu existující sestavy nebo že jsou nové komponenty přidány do aktivní sestavy. Když zapnete možnost Kopírovat strukturu sestavy, zrcadlené komponenty zdvojují celou strukturu sestavy původních komponent. To může být užitečné, pokud zrcadlíte úplnou podsestavu obsahující vnořené podsestavy a chcete, aby nové komponenty odpovídaly struktuře existující sestavy.. spse Práce se Solid Edge Embedded Client aplikace ST5 5-5

96 Lekce 5 Otevření a přidání obsahu do existujícího spravovaného dokumentu Při zrcadlení jediné součásti vnořené do několika úrovní podsestav lze zabránit vzniku prázdných podsestav zapnutím možnosti Rozvinout strukturu do aktivní sestavy. Možnost Ukotvit všechny součásti v dialogovém okně Nastavení zrcadlení určuje, zda bude k zrcadleným komponentám přidána vazba ukotvení. Pokud tuto možnost vypnete, budou součásti vloženy bez vazeb sestavy. Vazby sestavy je možné přidávat později výběrem komponenty a kliknutím na tlačítko Upravit definici na panelu příkazu Vložit/upravit součást. Přehled lekce: Otevření a přidání obsahu 1. Platí nebo neplatí: Při práci v Solid Edge Embedded Client můžete současně otevřít více sestav. 2. Platí nebo neplatí: Rozevírací seznam Soubory typu v dialogovém okně Otevřít soubor filtruje typy souborů zobrazené v seznamu Kde hledat. 3. Výběrem položky (*.psm) v poli Soubory typu filtrujete zobrazení tak, aby se zobrazily pouze dokumenty. 4. Vyjmenujte 3 možnosti, které můžete nastavit při otevření existujících dokumentů v dialogovém okně Otevřít soubor. 5. Jestliže otevřete položku, na které pracujete v průběhu dne, a chcete vylepšit výkon, nastavíte v dialogovém okně Otevřít soubor pravidlo revize. Odpovědi 1. Neplatí při práci v Solid Edge Embedded Client je možné otevřít současně více sestav. 2. Platí pomocí filtru Soubory typu omezíte zobrazené typy souborů na vybrané a snížíte tak nutnou námahu pro nalezení hledaných souborů. 3. Výběrem položky (*.psm) v rozevíracím seznamu Soubory typu filtrujete zobrazení tak, aby se zobrazily pouze dokumenty plechové součásti. 4. V dialogovém okně Otevřít soubor můžete například: Jestliže otevíráte sestavu v dialogovém okně Otevřít sestavu, můžete zvýšit výkon skrytím všech komponent. Jestliže otevíráte dokument výkresu, možnost Deaktivovat výkresové pohledy způsobí, že se 3D obsah nenačte do vyrovnávací paměti. Pomocí pravidel revizí je možné určit, které revize se pro vybranou položku zobrazují. 5. Jestliže otevíráte položku, na které pracujete v průběhu dne, a chcete zlepšit výkon, nastavte v dialogovém okně Otevřít soubor pravidlo revize Verze z vyrovnávací paměti. 5-6 Práce se Solid Edge Embedded Client aplikace ST5 spse

97 Otevření a přidání obsahu do existujícího spravovaného dokumentu Cvičení: Přidání obsahu do existujícího spravovaného dokumentu Activity: Přidání obsahu do existujícího spravovaného dokumentu V tomto cvičení se naučíte otevřít existující dokumenty Solid Edge spravované Teamcenterem a pomocí možností minimalizovat snahu nutnou pro jejich nalezení. Naučíte se pracovat s pravidly revize a přistupovat tak k nejvhodnější verzi dokumentu a prozkoumat více dokumentů při zápisu na disk a do Teamcenteru. Po dokončení tohoto cvičení budete umět provádět následující úkony: Pomocí možností v dialogovém okně Otevřít soubor otevřít existující spravovaný dokument. Aktivovat zobrazení položek v seznamu Kde hledat. Pomozte si pravidly revize. Spusťte Solid Edge a připravte se na otevření existujícího dokumentu. Spusťte Solid Edge s povoleným Teamcenterem. Ve spouštěcím okně klikněte na odkaz Otevřít existující dokument. Při zobrazení výzvy se přihlaste k aplikaci Teamcenter. Zobrazí se dialogové okno Otevřít soubor a v poli Kde hledat bude poslední použité umístění. Pomocí možností v okně Otevřít soubor otevřete sestavu ovladače vytvořenou v předchozí lekci. Ujistěte se, že v poli Kde hledat je vybrána složka Nové. V rozevíracím seznamu Soubory typu vyberte položku Dokumenty sestav (*.asm) a omezte tak zobrazené položky na sestavy. Pravidlo revize nastavte na Latest working. Pravidlo revize Latest working otevře poslední položku bez ohledu na stav schválení. Poznámka Pravidla revizí jsou vždy aktivní. Kdykoli otevřete dokument, zkontrolujte, že jste vybrali správné pravidlo revize. Změnou možnosti Detaily zobrazení na Položka nastavte úroveň detailů pro zobrazení atributů Teamcenteru. Všimněte si, že se zobrazení seznamu Kde hledat změní. Jednotlivé řádky v seznamu jsou Položka, Revize položky a Datová sada. Položku Datová sada zobrazíte tak, že kliknutím na znak + vedle sestavy rozbalíte položky Položka a Revize položky. spse Práce se Solid Edge Embedded Client aplikace ST5 5-7

98 Lekce 5 Otevření a přidání obsahu do existujícího spravovaného dokumentu Vyberte sestavu držáku vytvořenou v předchozí lekci a klikněte na tlačítko Otevřít. Ve stromu modelu si všimněte vzorce použitého pro sestavu. Vzorec ID položky/a-sestava ovladače(rezervováno pro vás)(latest working) určuje aktuální stav a pravidlo revize použité při otevření položky. Na zakončení držáku použijte nový styl plochy. Ve stromu modelu vyberte položku s názvem Kryt rukojeti. Vyberte kartu Zobrazení fi skupinu Styl fi seznam Předefinovat plochy a vyberte položku Zelená čirá. Uložte a zavřete sestavu držáku. V dialogovém okně Odeslat dokument změňte název položky na Sestava upraveného držadla. Možnost Akce nastavte na Uvolnit. Klikněte na tlačítko OK. Otevřete novou Synchronní sestavu ISO. Na spouštěcí stránce pod možností Vytvořit kliknutím na tlačítko Sestava ISO otevřete novou sestavu. Uložte a odešlete novou sestavu. Na panelu nástrojů Rychlý přístup klikněte na tlačítko Uložit. Zobrazí se dialogové okno Nový dokument. V dialogovém okně Nový dokument klikněte na tlačítko Přiřadit vše. Zkontrolujte, že možnost Akce je nastavena na Odeslat dokument. Tím jej přidáte do Teamcenteru, ale ponecháte jej rezervovaný pro sebe. Název položky změňte na Sestava tělesa ventilu. Jako popis datové sady zadejte Sestava vytvořená v lekci 5. Klikněte na tlačítko OK. 5-8 Práce se Solid Edge Embedded Client aplikace ST5 spse

99 Otevření a přidání obsahu do existujícího spravovaného dokumentu Dokument se uloží na disk a vytvoří se v Teamcenteru, ale zůstane rezervovaný pro vás. V okně sestavy umístěte těleso ventilu a boční desku. Klikněte na kartu Knihovna součástí Teamcenter. Ze složky Ventil přetáhněte položku s názvem Těleso ventilu do okna sestavy. Přetáhněte položku s názvem Boční deska do okna sestavy. Zobrazte celý pohled. Automaticky se spustí příkaz Rychlé vložení. Pomocí funkce Rychlé vložení je možné umístit boční desku protilehle k tělesu ventilu. Jestliže se zobrazí výzva, abyste vybrali objekt vkládané součásti nebo vybrali jiný typu vazby, umístěte zadní plochu boční desky protilehle k tělesu ventilu. Kliknutím na válec díry pro šrouby na boční desce a umístěním protilehle k válci, který je dírou pro šrouby na tělese ventilu, vytvořte druhou vazbu. Umístěním dalších děr pro šrouby na desce protilehle k díře pro šrouby na tělese ventilu vložte třetí vazbu. Součást by měla plně definována vazbami. spse Práce se Solid Edge Embedded Client aplikace ST5 5-9

100 Lekce 5 Otevření a přidání obsahu do existujícího spravovaného dokumentu Zrcadlete boční desku na opačnou stranu tělesa ventilu. Zaškrtnutím políčka vedle skupiny Referenční roviny ve stromu modelu zapněte zobrazení referenčních rovin. Vyberte kartu Domů fi skupinu Pole fi Zrcadlit. Na výzvu k vývěru zrcadlených komponentů klikněte na boční desku. Kliknutím na tlačítko Vybrat komponenty potvrďte výběr. Jestliže se zobrazí výzva, abyste vybrali referenční rovinu sestavy, klikněte na referenční rovinu Nárys (xz) jako na osu, podle které se má deska zrcadlit. Na panelu příkazu Zrcadlit klikněte na tlačítko Dokončit. Boční deska je zrcadlena na opačnou stranu tělesa ventilu. Všimněte si, že ve stromu modelu se nachází položka boční deska a skupina zrcadlení obsahující druhou instanci stejné položky Práce se Solid Edge Embedded Client aplikace ST5 spse

101 Otevření a přidání obsahu do existujícího spravovaného dokumentu Uložte sestavu. Horní desku umístěte do okna sestavy. Z Knihovny součástí Teamcenteru přetáhněte položku s názvem Horní deska do okna sestavy. Zobrazte celý pohled. Umístěte horní desku na těleso ventilu. Pomocí příkazu Rychlé vložení součásti zcela opatřete vazbami. Uložte sestavu. Umístěte poslední součást do okna sestavy. Z Knihovny součástí Teamcenteru přetáhněte položku s názvem Stem do okna sestavy. Zobrazte celý pohled. Součást Stem vložte do tělesa ventilu. Pomocí příkazu Rychlé vložení umístěte součást Stem do tělesa ventilu podle obrázku. spse Práce se Solid Edge Embedded Client aplikace ST5 5-11

102 Lekce 5 Otevření a přidání obsahu do existujícího spravovaného dokumentu Uložte sestavu. Na dřík ventilu umístěte dříve vytvořenou sestavu držáku. V Knihovně součástí Teamcenteru nastavte umístění na složku Nové a najděte sestavu upraveného držadla, kterou jste dříve vytvořili. Přetáhněte sestavu upraveného držadla do okna sestavy. Klikněte na kartu Domů fi skupinu Vybrat fi Vybrat. Ve stromu modelu klikněte pravým tlačítkem myši na sestavu horní úrovně a klikněte na tlačítko Aktivovat. Vyberte kartu Sestavit fi Sestavit. Pomocí Rychlého vložení umístěte držák na dřík ventilu. Tip Rozbalte sestavu upraveného držadla a vypněte zobrazení upraveného krytu držadla. Uložte a zavřete novou sestavu. V dialogovém okně Odeslat dokument nastavte možnost Akce na položku Uvolnit a jako popis datové sady zadejte Dokončená sestava. Klikněte na tlačítko OK Práce se Solid Edge Embedded Client aplikace ST5 spse

103 Otevření a přidání obsahu do existujícího spravovaného dokumentu Dokončenou sestavu znovu otevřete s pravidlem revize Verze z vyrovnávací paměti. V nabídce Aplikace klikněte na tlačítko Otevřít. Nastavte základní zobrazení a vyberte dokončenou sestavu. V dialogovém okně Otevřít nastavte pravidlo revize na Verze z vyrovnávací paměti. Pravidlo Verze z vyrovnávací paměti otevře verzi dokumentu již načtenou do vyrovnávací paměti lokálního počítače namísto přenesení dat z Teamcenteru. Klikněte na tlačítko Otevřít. Skryjte zobrazení referenčních rovin. Ve stromu modelu zrušte zaškrtnutí políčka vedle skupiny Referenční roviny. Uložte sestavu. Zavřete sestavu a odešlete ji do Teamcenteru. Souhrn cvičení V tomto cvičení jste se naučili procházet spravované prostředí pomocí dialogového okna Otevřít. Nyní budete moci: Otevřít existující spravované dokumenty pomocí různých možností z dialogového okna Otevřít. Omezit zobrazení položek pomocí seznamu Kde hledat a urychlit tak hledání položek. Pomocí Pravidel revizí přistupovat k příslušným revizím položky. Souhrn lekce Zapamatujte si: Pomocí příkazu Otevřít se otevírají existující dokumenty. V jednom okamžiku je možné otevřít pouze jednu sestavu. Nastavením různých možností v dialogovém okně Otevřít soubor lze ulehčit hledání souborů, přístup k nejvhodnější verzi a také zlepšit výkon. spse Práce se Solid Edge Embedded Client aplikace ST5 5-13

104

105 Lekce 6 Práce se spravovanými dokumenty Po dokončení této lekce budete umět provádět následující úkony: Pomocí možnosti Skrýt všechny komponenty efektivně pracovat s velkými sestavami. Otevírat soubory s možností Pouze ke čtení. Rozpoznat indikátor dokumentu pouze ke čtení Porozumět funkcím Asistenta Pouze ke čtení. Vytvořit novou revizi položky. Efektivní otevírání dokumentů Otevírání rozsáhlých spravovaných dokumentů sestavy může být časově náročné. Aplikace stráví čas určováním struktury sestavy podle pravidel revize Teamcenter, kontrolou verze, ověřením povolení a přesunem souborů do místní vyrovnávací paměti. Řízení způsobu otevírání dokumentu sestavy umožňuje maximálně zefektivnit každodenní práci s rozsáhlými dokumenty sestavy. Možnost Otevřít sestavu jako v dialogovém okně Otevřít soubor určuje, s jakými možnostmi se sestavy otevřou. Výchozí nastavení je definováno na kartě Otevřít sestavu jako v dialogovém okně Možnosti Solid Edge. Ve výchozím nastavení jsou malé sestavy definovány jako sestavy s méně než 50 unikátními komponentami. Střední sestavy jsou definovány jako sestavy mající mezi 50 a 1000 unikátními komponentami a velké sestavy jsou definovány jako sestavy, které mají více než 1000 unikátních komponent. V závislosti na okolnostech můžete potřebovat pracovat se všemi soubory, na které sestava odkazuje, nebo stačí pracovat jen s několika z nich. Skrytím nepotřebných komponent můžete ovlivnit, jak velká část sestavy se stáhne do vyrovnávací paměti. Pokud v dialogovém okně Otevřít soubor zapnete možnost Skrýt všechny komponenty, budou všechny komponenty po otevření skryty. Do vyrovnávací paměti se stáhne pouze přímý potomek první úrovně otevírané sestavy. Potom můžete pomocí stromu modelu rozbalit a zobrazit pouze podsestavy, se kterými potřebujete pracovat. spse Práce se Solid Edge Embedded Client aplikace ST5 6-1

106 Lekce 6 Práce se spravovanými dokumenty Poznámka Solid Edge Draft vyžaduje kompletní strukturu sestavy. Tento postup není podporován při popisu sestav v prostředí výkresu. Projděte strukturu stromu modelu, rozhodněte, které komponenty budete dále potřebovat, a výběrem příkazu Rozbalit nebo kliknutím na značku + stáhněte do vyrovnávací paměti další potřebnou úroveň sestavy. Jakmile rozbalíte úrovně sestavy, se kterými chcete pracovat, můžete zobrazit součásti a podsestavy s optimálním výkonem. Pokud je vyžadována celá větev podsestavy, můžete vybrat příkaz Rozbalit vše, který stáhne všechny potřebné dokumenty. Práce s dokumenty pouze ke čtení Pokud otevíráte dokument a nepřejete si jej upravovat, můžete v dialogovém okně Otevřít soubor vybrat možnost Otevřít pouze ke čtení. Tak můžete otevřít nejvyšší úroveň velké sestavy a přejít do specifické oblasti, kterou chcete změnit. Pokud dokument otevřete pouze ke čtení, nerezervuje se z databáze; pouze se zkopíruje do místní vyrovnávací paměti a otevře se pro účely prohlížení. Skutečnost, že dokument je otevřen pouze ke čtení, naznačuje několik indikátorů: V záhlaví dokumentu je zobrazeno [Jen ke čtení]. Příkaz Uložit je vypnutý. V pravém horním rohu grafického okna se zobrazí zapnutý indikátor dokumentu pouze ke čtení. Kliknutím na tento indikátor můžete zobrazit Asistenta dokumentu pouze ke čtení. Asistent dokumentu pouze ke čtení Asistent dokumentu pouze ke čtení je informační a interaktivní nabídka složená z pěti částí souvisejících s otevřeným dokumentem: Část Popis Zobrazuje aktuální stav dokumentu pro nespravované a spravované dokumenty. Legenda Dostupný Stav dokumentu Rozpracovaný Prohlížený Schválený Dodaný 6-2 Práce se Solid Edge Embedded Client aplikace ST5 spse

107 Práce se spravovanými dokumenty Část Popis Zastaralý Řízená reference Dokumenty spravované Teamcenterem zobrazují stav Teamcenteru. Zprávy Příkaz Zobrazuje zprávy, které nejsou interaktivní, ale při obnovení se aktualizují. Zobrazuje dostupné příkazy. Tato část se aktualizuje při obnovení. Upozornit při dostupnosti U dokumentů pouze ke čtení se každých 30 sekund provádí kontrola přístupu pro zápis. Jakmile je přístup pro zápis k dispozici, je nutné dokument jen ke čtení zavřít a znovu jej otevřít s přístupem pro zápis. Uložit jako Uloží aktivní dokument pod novým názvem, do nové složky nebo s novým formátem. Revize Vytvoří nebo zobrazí revize aktivního dokumentu. Vyžádat právo zápisu Obnovit Nastaví pro dokument přístup pro zápis, jakmile bude dokument k dispozici. Zkontroluje stav dokumentu a zobrazí datum a čas posledního obnovení. Formát data a času používá místní a jazykové nastavení systému Windows. Pomocí asistenta dokumentu pouze ke čtení můžete získat přístup k příkazům dostupným podle aktuálního stavu dokumentu. Stisknutím klávesy nebo kliknutím na ikonu X asistenta dokumentu pouze ke čtení skryjete. Poznámka Asistent dokumentu pouze ke čtení není dostupný v prostředí příkazu, například Upravit profil. Zpřístupní se kliknutím na indikátor dokumentu pouze ke čtení po dokončení příkazu. Pouze ke čtení jako výchozí nastavení Kliknutím na možnost Uložit jako výchozí v dialogovém okně Otevřít soubor můžete nastavení pro otevírání dokumentů pouze ke čtení uložit. Možnost se tedy při příštím zobrazení dialogového okna Otevřít soubor použije jako výchozí. Příští dokument, který otevřete, bude mít možnost Otevřít pouze ke čtení nastavenou automaticky. spse Práce se Solid Edge Embedded Client aplikace ST5 6-3

108 Lekce 6 Práce se spravovanými dokumenty Dokumenty otevřené pomocí možnosti Poslední dokumenty, z asistenta vyrovnávací paměti, z Průzkumníku Windows nebo pomocí možnosti Otevřít v místní nabídce se otevírají s nastavením, které jste naposledy uložili jako výchozí. Varování Kliknutím na možnost Uložit jako výchozí nastaví možnost v dialogovém okně jako výchozí pro všechny typy dokumentů Solid Edge. Naopak všechny příkazy, které vytvářejí nové dokumenty (Uložit jako, Revize, Vytvořit výkres, Vytvořit sestavu), automaticky otevřou zapisovatelný dokument bez ohledu na výchozí nastavení. Po rezervaci dokumentu v Teamcenter Rich Client a jeho otevření v Solid Edge se zapnutým Teamcenterem k němu budete mít také přístup pro zápis bez ohledu na výchozí nastavení. Tip Aktivní výchozí nastavení lze určit zobrazením dialogového okna Otevřít soubor. Další koncepce Při práci s dokumenty otevřenými jen ke čtení byste měli být seznámeni s několika důležitými koncepcemi. Můžete upravovat pouze nejnovější verzi dokumentu. Není tedy možné, abyste otevřeli dokument jen ke čtení a jiný uživatel mezitím dokument otevřel, upravil a uzavřel, čímž by se vaše verze dokumentu stala neaktuální. Ve spravovaném dokumentu je verze sledovaná systémem správy dokumentů. V nespravovaných dokumentech platí následující: pokud otevřený dokument není nejnovější verzí, zobrazí se zpráva, že přístup pro zápis není k dispozici. Další důležitá koncepce se týká otevírání dokumentů obsahujících reference na jiné dokumenty Solid Edge, například při práci se sestavami. Při požadavku na otevření nepřímého dokumentu se tento dokument otevírá s takovou hodnotou možnosti Otevřít pouze ke čtení, jakou má nadřazený dokument (přímý dokument) a s vybraným příslušným tlačítkem První úroveň pouze ke čtení nebo Všechny úrovně pouze ke čtení. Příklad Sestava se otevře se zaškrtnutým políčkem Otevřít pouze ke čtení. Sestava je pouze ke čtení. Když upravujete součást v kontextu sestavy, otevře se její dokument také pouze ke čtení. Otevřete sestavu bez zaškrtnuté možnosti pouze ke čtení a sestava nebude pro zápis přístupná, protože je otevřená jiným uživatelem. Sestava je otevřená pouze ke čtení a vy vyžadujete přístup pro zápis. Když upravujete součást v kontextu sestavy, otevře se její dokument s právem pro zápis. Rezervace dokumentů jen pro čtení Spravované přímé dokumenty, otevřené s právy jen ke čtení, mohou být rezervovány pomocí příkazu Rezervovat. Příkaz Rezervovat je dostupný v nabídce Aplikace pod možností Správa fi Rezervovat. Příkaz zkontroluje, zda je aktivní dokument nejnovější verze, rezervuje soubor mimo databázi, nastaví soubor do zapisovatelného 6-4 Práce se Solid Edge Embedded Client aplikace ST5 spse

109 Práce se spravovanými dokumenty stavu a umožní uložení změn souboru, které jsou v paměti, pomocí příkazu Uložit. Příkaz Rezervovat nepřevede ze serveru žádné soubory, dokud nebude aktivní dokument aktuální verzí. Pomocí tohoto příkazu uložíte změny provedené v dokumentu, který byl otevřen jen pro čtení. Další možností uložení změn provedených v dokumentech jen pro čtení je uložení změn s novým ID položky pomocí příkazu Uložit jako. Tvorba nových dokumentů pomocí příkazu Uložit jako Pomocí příkazu Uložit jako, který se nachází v nabídce Aplikace, lze uložit aktivní dokument s novým ID položky, revizí a názvem položky. V dialogovém okně Nový dokument lze také zadat další informace o vlastnostech, například úložnou složku Teamcenteru a popis datové sady. Protože příkaz Uložit jako vytváří dokument s novým ID položky, použijte jej pro tvorbu podobných, ale různých součástí a sestav. Chcete-li vytvořit jinou revizi stejné komponenty, použijte příkaz Revize. Poznámka Příkaz Uložit jako je vyvolán automaticky při výběru příkazu Uložit u dokumentů, které jsou v Teamcenteru nové. Revize dokumentů pomocí příkazu Revize Příkaz Revize určuje novou revizi dokumentu, ale zachovává stejné ID položky. Chcete-li revidovat aktivní dokument, v nabídce Aplikace vyberte příkaz Správa fi Revize. V dialogovém okně Revize se zobrazí historie revizí. Kliknutím na Nová vytvoříte novou revizi. Pokud je ve stejné revizi soubor výkresu, zkopíruje se do nové revize. Poznámka Možnost změnit revizi závisí na předvolbě na úrovni serveru Teamcenteru SEEC_MakeReadOnly-Revisions. Pokud je hodnota SEEC_MakeReadOnly-Revisions nastavena na True, je nutné získat hodnotu z Teamcenteru pomocí příkazů Přiřadit nebo Přiřadit vše. Další informace o možnostech nastavení Teamcenteru naleznete v Příručce správce Solid Edge Embedded Client. Tip V jednu chvíli lze provádět pouze jednu revizi. Editor struktury je komplexnější nástroj pro revize více dokumentů. Editor struktury bude představen v následující lekci. Přehled lekce: Práce se spravovanými dokumenty 1. Když pracujete s velkou sestavou a chcete pracovat se soubory co nejefektivněji, měli byste použít možnost v dialogovém okně Otevřít soubor. spse Práce se Solid Edge Embedded Client aplikace ST5 6-5

110 Lekce 6 Práce se spravovanými dokumenty 2. Platí nebo neplatí: Při otevírání sestavy se skrytými komponentami jsou do vyrovnávací paměti staženy pouze potomci sestavy první úrovně. 3. Vyjmenujte dva indikátory, které se zobrazí při otevření dokumentu pouze ke čtení. 4. Které z následujících výroků o otevírání dokumentů pouze ke čtení jsou pravdivé. a. Veškeré změny, které provedete v položce otevřené pouze ke čtení, budou ztraceny. b. Změny provedené v položce otevřené pouze ke čtení lze uložit vyžádáním práva zápisu a poté pomocí příkazu Rezervovat položku rezervovat v databázi a poté ji uložit. c. Pomocí příkazu Uložit jako můžete zadat nový ID položky a uložit tak změny položky otevřené pouze ke čtení. d. Je nutné zavřít otevřenou položku a znovu ji otevřít bez možnosti pouze ke čtení a poté uložit změny. 5. Platí nebo neplatí: Příkaz Uložit jako se automaticky vyvolá, pokud vyberete příkaz Uložit u dokumentů, které jsou v Teamcenter nové. 6. Chcete-li provést revizi aktivního dokumentu, vyberte v nabídce Aplikace. Odpovědi 1. Jestliže při práci s velkou sestavou chcete pracovat se soubory co nejefektivněji, měli byste zapnout možnost Skrýt všechny komponenty v dialogovém okně Otevřít soubor. 2. Pravda při otevírání sestavy se skrytými komponentami jsou do vyrovnávací paměti staženy pouze potomci první úrovně sestavy. 3. Dva indikátory, které se zobrazí při otevření dokumentu pouze ke čtení, jsou: V záhlaví dokumentu je řetězec [pouze ke čtení]. V pravém horním rohu grafického okna se zobrazí indikátor dokumentu pouze ke čtení. 4. Z uvedených výroků jsou pravdivé (B) a (C). B změny provedené v položce otevřené pouze ke čtení lze uložit vyžádáním práva zápisu a poté položku rezervovat pomocí příkazu Rezervovat v databázi a poté ji uložit. C pomocí příkazu Uložit jako můžete zadat nový ID položky a uložit tak změny položky otevřené pouze ke čtení. 5. Pravda příkaz Uložit jako se automaticky vyvolá, pokud použijete příkaz Uložit u dokumentů, které jsou v aplikaci Teamcenter nové. 6. Chcete-li provést revizi aktivního dokumentu, vyberte v nabídce Aplikace položku Správa fi Revize. 6-6 Práce se Solid Edge Embedded Client aplikace ST5 spse

111 Práce se spravovanými dokumenty Cvičení: Použití možnosti Skrýt všechny komponenty Activity: Použití možnosti Skrýt všechny komponenty Po dokončení tohoto cvičení budete vědět, jak pomocí příkazu Skrýt všechny komponenty efektivně pracovat s velkými sestavami. Otevřete sestavu tělesa ventilu, kterou jste vytvořili v předchozím cvičení, a nastavte možnost Skrýt všechny komponenty. Spusťte Solid Edge s povoleným Teamcenterem. Ve spouštěcím okně klikněte na odkaz Otevřít existující dokument. Při zobrazení výzvy se přihlaste k aplikaci Teamcenter. Zobrazí se dialogové okno Otevřít soubor a v poli Kde hledat bude poslední použité umístění. Detaily zobrazení nastavte na Základní. V rozevíracím seznamu Typ souborů vyberte položku Dokumenty sestavy (*.asm). Vyberte dokončenou sestavu tělesa ventilu vytvořenou v předchozím cvičení. Měla by se nacházet ve složce Nové. Na pravé straně dialogového okna Otevřít soubor nastavte možnost Otevřít sestavu jako na Velká sestava a možnost Skrýt všechny komponenty na Ano. Otevírání sestav pomocí možnosti Skrýt všechny komponenty umožňuje efektivně spravovat nejrůznější komponenty velké sestavy. Všechny komponenty jsou skryté a do vyrovnávací paměti se stáhnou pouze potomci první úrovně sestavy. Klikněte na tlačítko Otevřít. Pomocí příkazu Rozbalit v místní nabídce zobrazte sestavu upraveného držadla. Ve stromu modelu klikněte pravým tlačítkem na Sestavu upraveného držadla a klikněte na možnost Rozbalit. Větev nadřazené sestavy bude stažena do vyrovnávací paměti a umožní navigaci na této úrovni. Zobrazte všechny komponenty sestavy upraveného držadla. Ve stromu modelu klikněte pravým tlačítkem na Sestavu upraveného držadla a klikněte na tlačítko Zobrazit vše. Zobrazí se sestava upraveného držadla, kde budete moci upravovat na této úrovni bez nutnosti zobrazení celé nadřazené sestavy. spse Práce se Solid Edge Embedded Client aplikace ST5 6-7

112 Lekce 6 Práce se spravovanými dokumenty Pomocí příkazu Otevřít v místní nabídce je možné otevřít a upravit podsestavu. Ve stromu modelu vyberte sestavu upraveného držadla, klikněte pravým tlačítkem a výběrem možnosti Otevřít upravte podsestavu. Klikněte pravým tlačítkem na sestavu a vyberte možnost Aktivovat. Vyberte položku krytu držadla a ve skupině Zobrazení vyberte v seznamu Předefinovat plochy položku Černá čirá. Uložte změny. Zavřete sestavu upraveného držadla. Vyberte nabídku Aplikace fi Zavřít. Zobrazte všechny komponenty sestavy tělesa ventilu. Ve stromu modelu vyberte sestavu tělesa ventilu, klikněte pravým tlačítkem a vyberte možnost Zobrazit vše. Uložte sestavu. Zavřete soustavu tělesa ventilu a uvolněte dokument. Klikněte na tlačítko Aplikace fi Zavřít fi Zavřít vše. V dialogovém okně Odeslat dokument vyberte akci Uvolnit a klikněte na tlačítko OK. Souhrn cvičení V tomto cvičení jste se naučili pomocí příkazu Skrýt všechny komponenty otevírat vybrané části velkých sestav a pracovat tak efektivněji. Cvičení: Práce s dokumentem určeným pouze ke čtení Activity: Práce s dokumentem určeným pouze ke čtení Po dokončení tohoto cvičení budete umět provádět následující úkony: Otevřít dokument pouze ke čtení. Rozpoznat indikátor dokumentu pouze ke čtení Spustit a používat asistenta Pouze ke čtení při práci s dokumentem pouze ke čtení. Pomocí příkazu Revize uložit změny položky otevřené pouze ke čtení. 6-8 Práce se Solid Edge Embedded Client aplikace ST5 spse

113 Práce se spravovanými dokumenty Pomocí možnosti Pouze ke čtení otevřete sestavu vytvořenou v předchozím cvičení. Ověřte, zda je Solid Edge spuštěn se zapnutým Teamcenter. Ve spouštěcím okně klikněte na odkaz Otevřít existující dokument. Zobrazí se dialogové okno Otevřít soubor. Políčko Kde hledat je nastaveno na umístění, které bylo naposledy použito. Ujistěte se, že pole Kde hledat je nastaveno na vaši složku Nové. V rozevíracím seznamu Soubory typu vyberte položku Dokumenty sestav (*.asm) a omezte tak zobrazené položky na sestavy. Vyberte sestavu s popisem Dokončená sestava, kterou jste vytvořili v předchozím cvičení. Pravidlo revize nastavte na Latest working. Zaškrtněte políčko Otevřít pouze ke čtení. Nastavte možnost Všechny úrovně pouze ke čtení. Klikněte na tlačítko Otevřít. Rozbalte pohled tak, abyste viděli komponenty sestavy. Ve stromu modelu klikněte pravým tlačítkem na položku sestava upraveného držadla a kliknutím na možnost Rozbalit vše zobrazte všechny komponenty sestavy. Na kryt držadla použijte nový styl plochy. Ve stromu modelu vyberte kryt držadla a ve skupině Zobrazit v seznamu Předefinovat plochy vyberte položku Měď. Uložte změny. Příkaz Uložit není aktivní, protože jste otevřeli sestavu horní úrovně se všemi úrovněmi nastavenými pouze ke čtení. Prohlédněte si pracovní prostředí. Název okna ukazuje, že je položka otevřena [pouze ke čtení] a v pravém horním rohu grafického okna je zobrazen Indikátor dokumentu pouze ke čtení. spse Práce se Solid Edge Embedded Client aplikace ST5 6-9

114 Lekce 6 Práce se spravovanými dokumenty Spusťte Asistent dokumentu pouze ke čtení. Klikněte na označení, že je dokument otevřen pouze ke čtení. Zobrazí se Asistent dokumentu pouze ke čtení s podrobnostmi o otevřené položce. Asistent dokumentu pouze ke čtení ukazuje, že máte několik možností, pokud chcete uložit změny v sestavě: Pomocí příkazu Uložit jako můžete uložit dokument pod novým ID položky. Můžete vytvořit novou revizi pomocí příkazu Revidovat. Třetí možností je vyžadovat právo zápisu. Vytvořte novou revizi dokumentu. V Asistentu dokumentu pouze ke čtení klikněte na Revidovat. V dialogovém okně Revize klikněte na tlačítko Nový. Všimněte si, že se automaticky přiřadí nová revize. Klikněte na tlačítko OK. Asistent dokumentu pouze ke čtení již není zobrazen na pracovní ploše a v záhlaví podsestavy již není zobrazeno [Pouze ke čtení]. Nyní pracujete s revidovanou kopií původního dokumentu. Uložte a zavřete sestavu. Klikněte na tlačítko Aplikace fi Zavřít fi Zavřít vše a uložte změny. V dialogovém okně Odeslat dokument nastavte akci pro Odeslat dokument. Poté klikněte na tlačítko OK. Poznámka Nastavením akce na Odeslat dokument zůstane dokument rezervovaný pro vás, ale změny budou ukládány do databáze Práce se Solid Edge Embedded Client aplikace ST5 spse

115 Práce se spravovanými dokumenty Souhrn cvičení V tomto cvičení jste se naučili ukládat změny v dokumentu, který jste otevřeli pouze ke čtení. Nyní budete moci: Otevřít dokument pouze ke čtení. Rozpoznat Indikátor dokumentu pouze ke čtení. Nastavit Asistenta dokumentu pouze ke čtení tak, aby pracoval s dokumentem otevřeným pouze ke čtení. Vytvářet revize existujícího dokumentu otevřeného pouze ke čtení pomocí příkazu Revidovat. Souhrn lekce V tomto cvičení jste se naučili používat různé příkazy, které pomáhají při práci se spravovanými dokumenty: Pomocí možnosti Skrýt všechny komponenty lze efektivně otevírat velké sestavy. Otevírat dokumenty pouze ke čtení a potom pomocí asistenta Pouze ke čtení vyhodnotit možnosti uložení provedených změn. Vytvořit revizi dokumentu. spse Práce se Solid Edge Embedded Client aplikace ST5 6-11

116

117 Lekce 7 Správa vyrovnávací paměti Po dokončení této lekce budete umět provádět následující úkony: Porozumět funkcím Asistenta vyrovnávací paměti. Pomocí asistenta vyrovnávací paměti lze rezervovat a uvolňovat dokumenty v Teamcenteru. Pomocí příkazů asistenta vyrovnávací paměti lze stahovat dokumenty z Teamcenteru. Filtrovat zobrazení obsahu vyrovnávací paměti. Odstranit dokumenty z lokální vyrovnávací paměti. Zobrazit informace o soupisu vyrovnávací paměti. Co je vyrovnávací paměť? Při práci se spravovanými dokumenty Teamcenter udržuje dokumenty, které jsou součástí knihovny. Při práci s dokumenty stahuje Solid Edge Embedded Client kopie dokumentu do místní složky v souborovém systému Windows a stahuje je znovu pouze v případě, že je dokument zastaralý. Umístění místní kopie dokumentu se nazývá vyrovnávací paměť. Práce s místními kopiemi dokumentu oproti práci s dokumenty uloženými v knihovně optimalizuje výkon. Solid Edge Embedded Client spravuje synchronizaci mezi dokumentem uloženým v knihovně a dokumentem v místní vyrovnávací paměti. Kontroluje lokální vyrovnávací paměť, zda je lokální dokument stejně aktuální jako verze dokumentu ve spravované knihovně. Solid Edge Embedded Client poté automaticky uvolní dokument z lokální vyrovnávací paměti. Pomocí nastavení vyrovnávací paměti SEEC na kartě Umístění souborů dialogového okna Možnosti Solid Edge lze zadat umístění vaší lokální vyrovnávací paměti. Varování S dokumenty ve vyrovnávací paměti lze manipulovat pouze pomocí dialogového okna Asistenta vyrovnávací paměti, nikoliv pomocí operačního systému. spse Práce se Solid Edge Embedded Client aplikace ST5 7-1

118 Lekce 7 Správa vyrovnávací paměti Správa vyrovnávací paměti Obsah lokální vyrovnávací paměti lze spravovat pomocí příkazu Asistent vyrovnávací paměti v nabídce Správa. Pomocí dialogového okna Asistent vyrovnávací paměti lze synchronizovat všechny dokumenty ve spravované knihovně, uvolnit rezervované dokumenty, stáhnout dokumenty ze spravované knihovny do lokální vyrovnávací paměti, filtrovat zobrazení obsahu vyrovnávací paměti nebo mazat dokumenty v lokální vyrovnávací paměti. Všechny dokumenty ve vaší lokální vyrovnávací paměti je možné spravovat pomocí dialogového okna nebo je možné spravovat jen vybrané dokumenty pomocí příkazů v místní nabídce. Podobně jako v Průzkumníku Windows můžete vybrat dokumenty náhodně pomocí klávesy CTRL nebo vybrat souvislý seznam dokumentů pomocí klávesy SHIFT. Synchronizace dokumentů v knihovně Příkaz Synchronizovat vše vyhledá všechny neaktuální dokumenty ve vaší lokální vyrovnávací paměti a poté aktualizuje lokální vyrovnávací paměť stažením poslední verze ze spravované knihovny. Vybrané dokumenty můžete též synchronizovat pomocí příkazu Synchronizovat v místní nabídce. Poznámka Příkaz Synchronizovat vše synchronizuje všechny dokumenty ve vyrovnávací paměti, nejen dokumenty zobrazené v dialogovém okně jako výsledek filtrování obsahu vyrovnávací paměti. Zobrazení náhledu dokumentů Obsah dokumentu můžete zobrazit kliknutím na dokument v seznamu dokumentů a prohlédnutím obrázku zobrazeného na panelu Náhled dialogového okna Asistent vyrovnávací paměti. Ne všechny dokumenty mají přiřazen obrázek náhledu. Pomocí možností na kartě Náhled v dialogovém okně Vlastnosti fi Vlastnosti souboru v Solid Edge Embedded Client lze generovat obrázek náhledu otevřeného dokumentu. Uvolnění a rezervování dokumentů ze spravované knihovny Dokumenty otevřené pro úpravy jsou automaticky uvolněny a stav dokumentu v lokální vyrovnávací paměti je nastaven ke čtení i zápisu, aby bylo možné dokument upravovat. Otevření dokumentu přímo vytvoří kopie všech nepřímých dokumentů, které se stáhnou do vaší lokální vyrovnávací paměti pouze ke čtení. Pokud aktivujete součást v sestavě na místě, rezervuje Solid Edge Embedded Client tuto součást. Pomocí příkazu Uvolnit vše lze odeslat dokumenty do spravované knihovny a zpřístupnit ostatním uživatelům jejich rezervování. Jednotlivé dokumenty jsou automaticky uvolněny při zavření dokumentu nebo je lze uvolnit pomocí příkazu Uvolnit v místní nabídce. Pomocí příkazu Zrušit rezervaci v místní nabídce Asistenta vyrovnávací paměti je možné vrátit změny provedené v rezervovaném dokumentu. Při uvolnění dokumentu budou všechny změny, které jste v uvolňovaném dokumentu provedli, ztraceny. Tím také dokument schválíte a umožníte tak ostatním uživatelům, aby dokument měnili. Pokud zrušíte rezervaci přímého dokumentu, zruší se též rezervace všech 7-2 Práce se Solid Edge Embedded Client aplikace ST5 spse

119 Správa vyrovnávací paměti asociovaných nepřímých dokumentů, které jsou rezervované. Příkaz Zrušit rezervaci neodešle dokument do knihovny a neodstraní ho z vaší lokální vyrovnávací paměti. Spravované přímé dokumenty otevřené s oprávněním pouze ke čtení lze rezervovat pomocí příkazu Správa fi Rezervovat. Příkaz zkontroluje, zda je aktivní dokument nejnovější verze, rezervuje soubor mimo knihovnu, nastaví soubor do zapisovatelného stavu a umožní uložení změn souboru, které jsou v paměti, pomocí příkazu Uložit. Tento příkaz je dostupný v prostředích Teamcenter pro sestavu (.asm), součást (.par), plech (.psm), výkres (.dft), náhled a připomínky a správce revizí. Poznámka Příkaz Rezervovat nepřevede ze serveru žádné soubory, dokud nebude aktivní dokument aktuální verzí. Stažení dokumentů do lokální vyrovnávací paměti Pomocí příkazu Stáhnout lze vybrat dokumenty ze spravované knihovny a stáhnout je do vaší lokální vyrovnávací paměti. To je užitečné v případě, že chcete spravovat vaší vyrovnávací paměť ručně nebo pracovat offline. Kliknutím na tlačítko Stáhnout se zobrazí dialogové okno Stáhnout soubor, kde můžete vybrat požadované dokumenty. Odstranění dokumentů z vyrovnávací paměti Příkaz Odstranit vše odstraní všechny dokumenty ve vaší lokální vyrovnávací paměti. To je užitečné v případě, že chcete uvolnit místo na disku nebo vynutit aktualizaci lokální vyrovnávací paměti posledními informacemi ze spravované knihovny. Filtrování zobrazení obsahu vyrovnávací paměti Pokud se zvyšuje počet dokumentů ve vyrovnávací paměti, lze filtrovat dokumenty zobrazené v Asistentu vyrovnávací paměti a tím snadněji nacházet požadované dokumenty. První řádek dialogového okna Asistent vyrovnávací paměti slouží k nastavení filtrů zobrazených dokumentů z vyrovnávací paměti. Zobrazte dokumenty z vyrovnávací paměti, které vyhovující zvoleným kritériím, pomocí hodnot asociovaných s každou vlastností. Například nastavení stavu vyrovnávací paměti na hodnotu Rezervováno pro vás zobrazí rezervované soubory a také ty, jejichž stav vyrovnávací paměti je nastaven na Změněno, protože dokumenty musí být rezervovány, aby mohly být změněny. Filtr Rezervováno pro ostatní zobrazí všechny dokumenty rezervované někým jiným než vámi. Jestliže vyberete možnost Synchronizovat vše, budou se synchronizovat všechny dokumenty ve vyrovnávací paměti a ne jen filtrem zobrazené dokumenty. Při prvním zobrazení dialogového okna Asistent vyrovnávací paměti je filtr nastaven na dokumenty se stavem Rezervováno pro vás. Poznámka Pokud nebyl nastaven žádný filtr, zobrazí se položka Všechny hodnoty v každém sloupci řádku filtru. spse Práce se Solid Edge Embedded Client aplikace ST5 7-3

120 Lekce 7 Správa vyrovnávací paměti Kontrola revizí dokumentu Příkaz Zobrazit revize v místní nabídce asistenta vyrovnávací paměti zobrazí názvy a cesty ke složkám dokumentů, které jsou revizemi vybraného dokumentu. Otevírání dokumentů Příkaz Otevřít v místní nabídce Asistenta vyrovnávací paměti otevře vybraný dokument v aplikaci použité k jeho vytvoření. Dvojitým kliknutím na řádek dokumentu v Asistentu vyrovnávací paměti otevřete dokument v nadřazené aplikaci. Dokument by se například mohl otevřít v Solid Edge nebo v Editoru struktury sestavy. Souhrnné informace o Asistentu vyrovnávací paměti V dolní části dialogového okna Asistenta vyrovnávací paměti je zobrazen počet dokumentů, volné místo na disku a využité místo podle dokumentů zobrazených ve vyrovnávací paměti. Pokud v Asistentu vyrovnávací paměti nejsou vybrány žádné dokumenty, počet dokumentů Solid Edge ve vyrovnávací paměti se zobrazí s množstvím volného diskového prostoru a množstvím diskového prostoru, který využívají dokumenty ve vyrovnávací paměti. Jestliže není v Asistentu vyrovnávací paměti vybrán žádný dokument, zobrazí se souhrnné informace o počtu vybraných souborů a použitém diskovém prostoru. Pokud je pohled dokumentů v Asistentu vyrovnávací paměti filtrován, souhrn zobrazí počet dokumentů zobrazených ve filtru a celkový počet souborů Solid Edge ve složce společně s diskovým prostorem, který používají dokumenty v pohledu. Předefinování umístění vyrovnávací paměti Kvůli zvýšení výkonu se dokumenty z aplikace Teamcenter stáhnou do vyrovnávací paměti na místním stroji pouze jednou při přístupu k nim a znovu se stahují pouze, pokud jsou neaktuální. Výchozí umístění vyrovnávací paměti je %APPDATA%\Unigraphics Solutions\Solid Edge\SEEC. Varování Změna předdefinovaného umístění vyrovnávací paměti odstraní její existující obsah, proto by měla být prováděna opatrně. Pokud potřebujete změnit výchozí umístění vyrovnávací paměti, měli byste: 1. Naplánovat změnu na začátek projektu. 2. Pomocí Asistenta vyrovnávací paměti uvolnit všechny položky, které chcete ponechat v aplikaci Teamcenter. 3. Ručně vymazat každou složku vyrovnávací paměti pomocí tlačítka Odstranit vše v dialogovém okně Asistent vyrovnávací paměti. 7-4 Práce se Solid Edge Embedded Client aplikace ST5 spse

121 Správa vyrovnávací paměti 4. Otevřít nový dokument a pomocí položky Vyrovnávací paměť SEEC na kartě Umístění souborů v dialogovém okně Možnosti Solid Edge znovu definovat umístění místní vyrovnávací paměti. Poskytnutí vlastní vyrovnávací paměti každému uživateli Při práci se Solid Edge Embedded Client by měl každý uživatel mít přístup přidělenému počítači a vlastní vyrovnávací paměti. Poznámka Umístění vyrovnávací paměti by mělo být na fyzickém disku místního počítače. Je to osobní vyrovnávací paměť a nesmí být sdílena více uživateli. Pokud to však není možné, lze použít sdílené počítače, které mají konfigurováno přidělení vyrovnávací paměti pro jednotlivé uživatele. V této instanci byste měli nastavit soukromou vyrovnávací paměť pro každého uživatele v síťovém umístění, ke kterému lze přistupovat ze kteréhokoli pracovního umístění. 1. Vytvořte připojenou síťovou jednotku pomocí metody doporučené vašim operačním systémem. 2. Spusťte Solid Edge Embedded Client a vytvořte nový dokument. 3. V dialogovém okně Možnosti Solid Edge na kartě Umístění souborů pomocí položky Vyrovnávací paměť SEEC definujte umístění místní vyrovnávací paměti. 4. Prohledejte připojenou jednotku a vyberte kořenovou složku vyrovnávací paměti. Postup opakujte u každého systému, vytvořte stejnou namapovanou jednotku a nastavte vyrovnávací paměť na kartě Umístění souborů. Poznámka Pokud se namapovaná jednotka změní, budete ji muset znovu nakonfigurovat na každém počítači, který používá konfiguraci vzdáleně připojené vyrovnávací paměti. Pravidla vyrovnávací paměti a revize Při otevírání velkých spravovaných dokumentů sestavy aplikace určí strukturu sestavy podle pravidle revize Teamcenter, zkontroluje verze, ověří povolení a přesune soubory do vašeho systému. Pokud víte, že budete pracovat s většinou nebo se všemi soubory ve velké sestavě, měli byste použít pravidlo revize Solid Edge, které šetří čas tím, že se ověřují pouze vybrané dokumenty sestavy a poté používají verze souborů existující ve vyrovnávací paměti. Pokud například otevřete sestavu pomocí pravidla revize Latest Working, umístí se sestava po dobu pracovní relace do vyrovnávací paměti. Pokud v následujících pracovních relacích otevřete sestavu pomocí pravidla revize Version from Cache, všechny podsestavy se nakonfigurují tak, aby používaly data již stažená do vyrovnávací paměti. V Solid Edge Embedded Client je vyrovnávací paměť trvalá spse Práce se Solid Edge Embedded Client aplikace ST5 7-5

122 Lekce 7 Správa vyrovnávací paměti mezi relacemi. Při použití pravidla Version from Cache se ověří informace o verzi a dokumenty se rezervují, ale není nutné provádět žádné přenosy souborů, což vede k lepšímu výkonu. Přehled lekce: Správa vyrovnávací paměti 1. Platí nebo neplatí: Při odkazování na umístění vyrovnávací paměti v Solid Edge Embedded Client se odkazujete na dočasné umístění v paměti operačního systému. 2. Pomocí příkazu v místní nabídce Asistenta vyrovnávací paměti je možné vrátit změny provedené v rezervovaném dokumentu. 3. Který příkaz je užitečný, pokud si přejete pracovat offline se spravovanými dokumenty? 4. Platí nebo neplatí: Kliknutím na tlačítko Odstranit vše v dialogovém okně Asistent vyrovnávací paměti odstraníte všechny soubory z lokální vyrovnávací paměti. 5. Jaká je nejefektivnější a doporučovaná konfigurace lokální vyrovnávací paměti? a. Vlastní vyrovnávací paměť na fyzickém disku místního počítače. b. Vlastní vyrovnávací paměť, na kterou lze přistupovat pomocí připojeného síťového disku. c. Sdílené umístění vyrovnávací paměti. d. Žádná z těchto možností. Odpovědi 1. Neplatí při odkazování na umístění vyrovnávací paměti v Solid Edge Embedded Client se odkazujete na místní složku v souborovém systému Windows. 2. Pomocí příkazu Zrušit rezervaci v místní nabídce Asistenta vyrovnávací paměti je možné vrátit změny provedené v rezervovaném dokumentu. 3. Příkaz Stáhnout je užitečný, pokud si přejete pracovat offline se spravovanými dokumenty. Tento příkaz stahuje vybrané dokumenty do lokální vyrovnávací paměti, takže jsou dostupné, pokud jste offline. 4. Platí kliknutím na tlačítko Odstranit vše v dialogovém okně Asistent vyrovnávací paměti odstraníte všechny soubory z lokální vyrovnávací paměti. 5. Nejefektivnější a doporučovaná konfigurace lokální vyrovnávací paměti je (A) vlastní vyrovnávací paměť na fyzickém disku místního počítače. 7-6 Práce se Solid Edge Embedded Client aplikace ST5 spse

123 Správa vyrovnávací paměti Cvičení: Správa lokální vyrovnávací paměti Activity: Správa lokální vyrovnávací paměti V tomto cvičení se naučíte, jak pomocí Asistenta vyrovnávací paměti: Rezervovat a uvolňovat dokumenty ve spravované knihovně. Stahovat dokumenty do lokální vyrovnávací paměti. Filtrovat zobrazení obsahu vyrovnávací paměti. Odstraňovat dokumenty z vyrovnávací paměti. Zobrazit informace o soupisu vyrovnávací paměti. Pomocí příkazu Zrušit rezervaci obnovovat nezměněné položky z Teamcenteru. Otevřete Asistenta vyrovnávací paměti. Spusťte Solid Edge s povoleným Teamcenterem. V nabídce Aplikace vyberte příkaz Správa fi Asistent vyrovnávací paměti a přihlaste se do Teamcenteru. Zobrazí se dialogové okno Asistent vyrovnávací paměti. Prohlédněte si své přihlašovací informace. Klikněte na odkaz v horní části dialogového okna Asistent vyrovnávací paměti, který zobrazuje vaše přihlašovací informace do Teamcenter. Příklad Jméno [ID uživatele] Skupina/Role [Databáze] Zobrazí se dialogové okno Uživatelské nastavení. Na kartě Relace můžete měnit skupiny nebo role, pokud jste členem více než jedné skupiny nebo role v Teamcenter. Poznámka Skupinu nebo roli lze změnit pouze v případě, že v Solid Edge nejsou otevřeny žádné dokumenty. Kliknutím na tlačítko Storno zavřete dialogové okno Uživatelské nastavení bez uložení změn. Prohlédněte si informace o projektu. Informace o projektu se nachází uprostřed dialogového okna. spse Práce se Solid Edge Embedded Client aplikace ST5 7-7

124 Lekce 7 Správa vyrovnávací paměti Dokumenty ve vaší vyrovnávací paměti jsou součástí Výchozího projektu. Lze definovat více než jeden projekt. Obsah vyrovnávací paměti podle projektu lze zobrazit kliknutím na šipku a volbou jiného projektu. Prozkoumejte obsah vyrovnávací paměti Výchozího projektu. První řádek dialogového okna je použit pro filtrování zobrazení obsahu vaší vyrovnávací paměti. Možnost Stav vyrovnávací paměti je nastavena tak, aby byly zobrazeny dokumenty ve stavu Rezervováno pro vás. V seznamu se zobrazí všechny položky rezervované momentálně pro vás jako součást výchozího projektu v lokální vyrovnávací paměti. Změňte filtr Stav vyrovnávací paměti na Všechny hodnoty. Klikněte na první řádek sloupce Stav vyrovnávací paměti. Nastavte filtr na možnost Všechny hodnoty. Nyní vyrovnávací paměť zobrazuje kompletní obsah vaší vyrovnávací paměti. Poznámka Filtry pro vlastnosti dokumentu lze nastavovat nezávisle na sobě. Podívejte se na souhrnné informace v dolní části dialogového okna Asistenta vyrovnávací paměti. Souhrnné informace zobrazují počet dokumentů ve vyrovnávací paměti spolu s údaji o místu, které zabírají. Pokud je pohled dokumentů v Asistentu vyrovnávací paměti filtrován, souhrn zobrazí počet dokumentů zobrazených ve filtru a celkový počet souborů Solid Edge ve složce společně s diskovým prostorem, který používají dokumenty v pohledu. Jestliže není v Asistentu vyrovnávací paměti vybrán žádný dokument, zobrazí se souhrnné informace o počtu vybraných souborů a použitém diskovém prostoru. Pokud v Asistentu vyrovnávací paměti nejsou vybrány žádné dokumenty, počet dokumentů Solid Edge ve vyrovnávací paměti se zobrazí s množstvím volného diskového prostoru a množstvím diskového prostoru, který využívají dokumenty ve vyrovnávací paměti. 7-8 Práce se Solid Edge Embedded Client aplikace ST5 spse

125 Správa vyrovnávací paměti Prozkoumejte obsah sloupce Stav vyrovnávací paměti. Stav vyrovnávací paměti poskytuje informace o stavu dokumentů v lokální vyrovnávací paměti v porovnání s kopiemi uloženými v databázi Teamcenteru. Aktualizujte informace o stavu vyrovnávací paměti. Na panelu nástrojů Asistenta vyrovnávací paměti klikněte na příkaz Aktualizovat stav. Většina vašich dokumentů bude ve stavu Aktuální, což znamená, že verze dokumentu ve vaší vyrovnávací paměti se shoduje s verzí v databázi Teamcenteru. Uvolněte všechny dokumenty se stavem vyrovnávací paměti Rezervováno pro vás. Dokumenty ve stavu Rezervováno pro vás znamenají, že dokument byl uzamknut pro další uživatele. Pravým tlačítkem myši klikněte na rezervované dokumenty v seznamu a vyberte příkaz Uvolnit. Zobrazí se dialogové okno Odeslat dokument. Můžete nastavit akci na Uvolnit nebo na Odeslat dokument. Zkontrolujte, zda je akce nastavena na Uvolnit, a klikněte na tlačítko OK. Někdy bude třeba vyčistit vyrovnávací paměť projektu. Vyrovnávací paměť můžete chtít například vymazat v případě, že chcete, aby se do místní vyrovnávací paměti zkopírovaly nejnovější informace z databáze, pokud chcete uvolnit místo na disku nebo po dokončení projektu. Vyčistěte vyrovnávací paměť výchozího projektu. Na panelu nástrojů Asistenta vyrovnávací paměti klikněte na možnost Odstranit vše. Až se zobrazí výzva Opravdu chcete odstranit z projektu všechny dokumenty?, klikněte na Ano. Stáhněte si dokončenou sestavu ventilu do své lokální vyrovnávací paměti. Použijte pravidlo revize Latest Working. Na panelu nástrojů v dialogovém okně Asistent vyrovnávací paměti klikněte na tlačítko Stáhnout. V seznamu Kde hledat najděte umístění Nové. Ujistěte se, že je možnost Soubory typu nastavena na Sestava. V seznamu položek vyberte dokončenou sestavu ventilu. spse Práce se Solid Edge Embedded Client aplikace ST5 7-9

126 Lekce 7 Správa vyrovnávací paměti Nastavte pravidlo revize na Latest Working a poté klikněte na tlačítko Otevřít. Veškeré podsestavy nebo soubory součástí, na které sestava odkazuje, budou rovněž staženy do vyrovnávací paměti. Pomocí příkazů v místní nabídce Asistenta vyrovnávací paměti otevřete soubor součásti postranní deska, která je součástí sestavy. Klikněte pravým tlačítkem na položku s názvem Postranní deska a vyberte možnost Otevřít. Součást bude zkontrolována a poté otevřena v Solid Edge. Odstraňte jakýkoliv prvek součásti a uložte změny. Ve stromu modelu vyberte jakýkoliv prvek součásti a vyberte možnost Odstranit. Zavřete soubor součásti a uložte změny. Upravený dokument bude uložen do vaší lokální vyrovnávací paměti, ale dosud nebyl zkontrolován ani odeslán do databáze Teamcenteru. Pokud se rozhodnete, že změna, kterou jste provedli, je chybná, můžete uvolnění nebo odeslání do Teamcenteru zrušit. Zrušte odeslání. V dialogovém okně Odeslat dokument klikněte na tlačítko Storno. Dokument neuvolňujte ani jej neodesílejte do databáze Teamcenteru, jen ponechte upravený dokument pouze ve vyrovnávací paměti. Znovu otevřete Asistenta vyrovnávací paměti a prohlédněte si obsah vaší vyrovnávací paměti. Všimněte si, že možnost Stav vyrovnávací paměti byla nastavena na Změněno pro položku s názvem Postranní deska a na Neznámý pro všechny ostatní položky. Aktualizujte informace o stavu vyrovnávací paměti. Na panelu nástrojů dialogového okna Asistent vyrovnávací paměti klikněte na možnost Aktualizovat stav. Všechny položky, které tvoří sestavu, mají Stav vyrovnávací paměti nastaven na Aktuální kromě součásti, kterou jste upravovali. Zrušte rezervování položky, kterou jste upravovali. Vyberte položku, kterou jste upravovali, klikněte na ni pravým tlačítkem a vyberte možnost Zrušit rezervaci Práce se Solid Edge Embedded Client aplikace ST5 spse

127 Správa vyrovnávací paměti Odstraňte součást Postranní deska z vyrovnávací paměti. Kliknutím pravým tlačítkem zobrazte příkazy a vyberte možnost Odstranit z vyrovnávací paměti. Potvrzením volby odstraníte dokument z projektu. Pomocí místní nabídky otevřete aktualizovanou sestavu. Zrušením rezervace dokumentu nebyly změny, které jste provedli, uloženy a bylo možné obnovit nezměněné součásti z databáze Teamcenteru. Znovu otevřete Asistenta vyrovnávací paměti. V nabídce Aplikace vyberte položku Správa fi Asistent vyrovnávací paměti. Asistenta vyrovnávací paměti lze používat při prohlížení souboru Solid Edge a kontrolovat tak stav vyrovnávací paměti položky nebo provádět operace s daty ve vyrovnávací paměti. Uvolněte všechny zbývající položky, které jsou pro vás rezervovány. Na panelu nástrojů Asistent vyrovnávací paměti klikněte na možnost Uvolnit vše. V dialogovém okně Odeslat dokument klikněte na tlačítko OK. Jelikož je již dokument otevřen, bude stav dokumentu změněn na Pouze ke čtení. Nyní je možné dokument uvolnit z databáze pro ostatní uživatele. Zavřete dialogové okno Asistenta vyrovnávací paměti a ukončete aplikaci Solid Edge. Souhrn cvičení V tomto cvičení jste se naučili spouštět Asistenta vyrovnávací paměti a používat základní příkazy operací. Nyní budete moci: Filtrovat zobrazení obsahu vyrovnávací paměti a nalézt tak snáze položky, které hledáte. Rezervovat a uvolňovat dokumenty spravované knihovny pomocí Asistenta vyrovnávací paměti. Stahovat položky do lokální vyrovnávací paměti. Odstraňovat z vyrovnávací paměti jednotlivé položky. Zobrazit informace o stavu vyrovnávací paměti. Vyčistit vyrovnávací paměť projektu. spse Práce se Solid Edge Embedded Client aplikace ST5 7-11

128 Lekce 7 Správa vyrovnávací paměti Souhrn lekce Vyrovnávací paměť je složka v souborovém systému Windows, která obsahuje místní kopie dokumentů ze spravované knihovny. Věci, na které je třeba dát pozor: Ve spravovaném prostředí je kopie dokumentu Solid Edge, který chcete upravovat, stažena z databáze do vaší lokální vyrovnávací paměti. Místní kopie dokumentu bude znovu stažena pouze v případě, že je dokument zastaralý. S dokumenty ve vyrovnávací paměti lze manipulovat pouze pomocí dialogového okna Asistenta vyrovnávací paměti, nikoliv pomocí operačního systému. Změnou výchozího umístění vyrovnávací paměti odstraníte veškerý obsah databáze. Každý uživatel by měl mít přístup k vlastní vyrovnávací paměti. Pro optimalizaci výkonu by se umístění vyrovnávací paměti mělo nacházet na fyzickém disku místního počítače Práce se Solid Edge Embedded Client aplikace ST5 spse

129 Lekce 8 Použití Editoru struktury Po dokončení této lekce budete umět provádět následující úkony: Spustit Editor struktury. Nalézt a otevřít sestavu v Editoru struktury. Klonovat sestavu do nové položky v databázi Teamcenteru. Manipulovat se strukturou rozpisky sestavy. Revidovat komponentu sestavy. Spravovat vyrovnávací paměť související s Editorem struktury sestavy. Co je Editor struktury sestavy? Editor struktury sestavy umožňuje využívat pokročilou správu sestav v prostředí spolupráce pomocí zvýraznění v rozpiskách a spravovaných dat Teamcenter. Pomocí Editor struktury sestavy můžete měnit strukturu rozpisek, klonovat existující sestavy, ale zároveň lokálně revidovat, ukládat nebo znovu používat části stromu sestavy. Ve spravovaném prostředí je možné rychle opakovaně využívat data. Zkopírování nebo vytvoření nové revize existujícího dokumentu při současném udržování původní verze je součástí životního cyklu každého dokumentu. Po výběru sestavy ke kopírování nebo revizi zobrazí Editor struktury sestavy hierarchii souvisejících struktur sestavy, kterým se možná budete muset zabývat. V aplikaci Editor struktury sestavy můžete provádět následující úkony: Kopírovat struktury sestav Solid Edge spravované Teamcenterem do nových dokumentů uložených v položkách aplikace Teamcenter. Revidovat částečné nebo celé struktury sestav. Aktualizovat nebo uchovat reference v hierarchii dokumentu. Zobrazit vlastnosti aplikace Teamcenter. Přidávat, vytvářet, odstraňovat, vyjímat, kopírovat a vkládat prvky struktury. Zobrazit náhled sestavy. Vytisknout struktury sestavy. spse Práce se Solid Edge Embedded Client aplikace ST5 8-1

130 Lekce 8 Použití Editoru struktury Základy rozhraní Editor struktury sestavy zobrazuje sestavu a všechny dokumenty, na které odkazuje, v navigovatelném uživatelském rozhraní. Je možné snadno vybrat, které dokumenty se zkopírují nebo revidují a poté uloží jako nové dokumenty uložené v nových položkách aplikace Teamcenter. Rozhraní zobrazuje sestavu a všechny odkazované dokumenty buď v rozbaleném formátu, nebo jako kusovník. Tím usnadňuje výběr částí, které chcete uložit jako nové dokumenty a ukládat do nových položek Teamcenter. Chcete-li spustit aplikaci Editor struktury sestavy, klikněte na tlačítko Start fi Programy fi Solid Edge ST5fi&prod-sese-short. Poznámka Akce v aplikaci Editor struktury sestavy nelze zpracovávat při práci v Solid Edge. Před spuštěním aplikace Editor struktury sestavy ukončete Solid Edge. Spouštěcí okno Spouštěcí okno Editor struktury sestavy připomíná spouštěcí okno aplikace Solid Edge a umožňuje přístup k těmto položkám: Pomoc pro uživatele. Základní operace, například otevření existujících nebo nedávno použitých dokumentů. Odkazy na domovskou stránku Solid Edge a technickou podporu. Kliknutím na tlačítko Přidat nebo odebrat propojení můžete upravit seznam odkazů. Výzvy a zprávy aplikace Editor struktury sestavy se zobrazují v oblasti zvané stavový řádek. Stavový řádek se nachází v dolní části okna. Okno aplikace Editor struktury sestavy Jakmile zvolíte dokument sestavy, který chcete otevřít, okno Editor struktury sestavy se rozdělí do čtyřech oblastí. Hlavní část okna je složena ze čtyř panelů. U každého panelu lze jednotlivě změnit velikost a upravit tak zobrazovací oblast. 8-2 Práce se Solid Edge Embedded Client aplikace ST5 spse

131 Použití Editoru struktury Horní levý panel obsahuje rozpisku sloužící pro připomínky. Tento panel se někdy označuje jako zdrojový. Na horním pravém panelu je konečné zobrazení rozpisky. Tento panel se někdy označuje jako cílový. Pod těmito dvěma panely se nachází posuvník, pomocí kterého lze posouvat obsah panelů a zobrazit tak další sloupce s informacemi. Pokud je sestava uložena s náhledem, zobrazí se na levém dolním panelu. Dolní pravý panel zobrazuje informace o vlastnostech Teamcenteru. spse Práce se Solid Edge Embedded Client aplikace ST5 8-3

132 Lekce 8 Použití Editoru struktury Uspořádání pracovní plochy Pracovní prostor aplikace Editor struktury sestavy je možné uspořádat těmito způsoby: změnou velikosti panelů v okně, zobrazením požadovaných dat pomocí posuvníku, ovládáním současného svislého posouvání horních panelů pomocí možnosti Zobrazení fi Posun pohledu, přizpůsobením velikosti jednotlivých buněk datům dvojitým kliknutím na hranice buňky. Práce s datovými buňkami Výběr jednotlivých buněk v Editoru struktury sestavy znamená, že chcete provádět operace s daty v těchto buňkách. Existuje několik způsobů, jak pracovat s informacemi v buňkách: kliknutím můžete buňku vybrat, dvojitým kliknutím na buňku můžete upravit její obsah, stisknutím klávesy Enter v buňce zobrazíte dialogové okno. Obsah buňky lze vyjmout, kopírovat a vkládat stejně jako v aplikacích Microsoft Office. Vyjmutí odstraní data z buňky a zkopíruje je do schránky. Kopírování přesune data do schránky bez změny dat ve zdrojové buňce. Jakmile jsou data ve schránce, je možné je vložit do jiných buněk. Vyjmutí buňky: 1. Vyberte buňku, kterou chcete vyjmout. 2. Stisknutím kláves Ctrl + X vyjmete obsah buňky a zkopírujete jej do schránky. Kopírování buňky: 1. Vyberte buňku, kterou chcete kopírovat. 2. Stisknutím kláves Ctrl + C zkopírujete obsah buňky do schránky. Vkládání buňky: 1. Vyberte buňku, do které chcete vkládat. 2. Stisknutím kláves Ctrl + V vložíte obsah schránky do buňky. Tip Příkazy Vyjmout, Kopírovat a Vložit jsou také dostupné v místní nabídce,, pokud kliknete na buňku pravým tlačítkem myši. 8-4 Práce se Solid Edge Embedded Client aplikace ST5 spse

133 Použití Editoru struktury Správa sestav aplikace Editor struktury sestavy Existuje několik způsobů, jak lze revidovat a kopírovat struktury sestavy Solid Edge. Sestavu lze klonovat ručně nebo použít ostatní mechanismy, například přejmenování nebo přesunutí struktur sestavy. Údržba informací o vazbách může být složitá, protože informace se sdílí mezi sestavami. Editor struktury sestavy obsahuje příkazy, například Uložit vše jako, Uložit vybrané jako, Revize na vše, Revize na vybrané, Nová, Přidat, Odstranit, Kde je použito a Asistent vyrovnávací paměti, které usnadňují správu struktur sestavy. V následující tabulce jsou uvedeny součásti panelu nástrojů aplikace Editor struktury sestavy: Ikona Příkaz Akce Smazat vše Obnoví všechny akce všech dokumentů v aktivním okně na Žádná akce. Uložit vybrané jako Uloží kopii vybraných souborů do struktury pod novým číslem pozice, revizí a názvem položky. Uložit jako všechny výskyty Uloží kopii každého výskytu vybraných položek, ale akci nastaví pouze pro vybranou položku. Uložit vše jako Uloží kopii všech souborů do struktury pod novým číslem pozice, revizí a názvem položky. Revize na vybrané Umožní revizi vybraných souborů ve struktuře a vytvoří tím novou revizi. Revize na vše Umožní revizi všech souborů ve struktuře a vytvoří tím novou revizi. Nahradit vybrané Nahradí existující dokument v rozpisce vybraným dokumentem. Nový Vytvoří ve struktuře nový prázdný řádek. Přidat Přidá do struktury rozpisky existující položku jako potomka aktuálně vybraného řádku. Odebrat Odstraní vybrané řádky a všechny jejich potomky ze struktury rozpisky. Místo použití Nalezne, kde jsou dokumenty použité v jiných dokumentech. Přiřazuje hodnoty generované Přiřadit vše Teamcenterem vlastnostem. Provede akce určené ve sloupci Provést akce Akce. Určuje, jak je dokument zobrazen Zobrazit pohled v Editoru struktury sestavy. Je možné vybrat pohled Rozložený a Kusovník. spse Práce se Solid Edge Embedded Client aplikace ST5 8-5

134 Lekce 8 Použití Editoru struktury Poznámka Zobrazení členu rodiny Pravidlo revize Změní pohled tak, aby se zobrazil vybraný člen rodiny sestav. Tento příkaz není dostupný, pokud zobrazený dokument není rodinou sestav. Určuje, které revize jsou pro položku zobrazeny. Nastavení akce Uložit vybrané jako nebo Revize na vybrané na jeden výskyt souboru ve struktuře nastaví stejnou akci pro všechny výskyty. Kopírování a revize spravovaných sestav Po přidání sestavy do spravované knihovny na serveru se stane spravovaným dokumentem. Editor struktury sestavy umožňuje kopírovat nebo revidovat struktury sestav spravované aplikací Teamcenter. Pro kopírování nebo revizi lze také otevřít jeden dokument. Protože se původní dokument během těchto operací nezmění, nerezervuje se v databázi. Po otevření existující sestavy v aplikaci Editor struktury sestavy se struktura této sestavy umístí na levý a pravý horní panel okna aplikace Editor struktury sestavy. V počátečním zobrazení struktury budou pouze soubory první úrovně. Úrovně lze rozbalit jednotlivě nebo všechny najednou. Při použití akce na jeden výskyt souboru ve struktuře dojde k použití stejné akce na všechny výskyty daného souboru v celé struktuře, i když nejsou rozbaleny. Úprava struktury rozpisky Editor struktury sestavy obsahuje prvky pro připomínky a změnu rozpisky (BOM), pomocí kterých lze provádět změny ve struktuře rozpisky při zachování jedné revize položky ve struktuře. Uvnitř struktury máte možnost: přidávat řádky, vytvářet nové řádky, odstraňovat řádky, vyjmout, kopírovat a vkládat řádky. Poznámka Editor struktury sestavy není navržen pro práci s daty zkopírovanými do schránky z Teamcenteru. Pokud chcete zkopírovat a vložit obsah z Teamcenteru, použijte Správce struktury v Teamcenteru. Na řádku je možné provádět více akcí. Například lze přidat nový řádek do struktury a poté do nově přidaného řádku přidávat další řádky. Pokaždé, když je položka označena pro akci, sloupec Akce se zaktualizuje a ukáže, co se s tímto konkrétním řádkem děje. Některé příklady hodnot sloupce Akce jsou: 8-6 Práce se Solid Edge Embedded Client aplikace ST5 spse

135 Použití Editoru struktury Přidat Nový Odebrat Přidat-uložit jako Přidat-revidovat Varování Strukturu produktu by pro úpravy měla načítat pouze jedna aplikace v jednom počítači. Například sestava by měla být před otevřením v jiné aplikaci zavřena a odeslána do databáze. Příkaz Přidat Přidá do struktury rozpisky existující položku jako potomka aktuálně vybraného řádku. Pokud je po kliknutí na příkaz Přidat vybráno více řádků, přidá se vybraná revize položky jako potomek každého z nich. Jestliže některé řádky obsahují soubory 3D součásti nebo plechové součásti Solid Edge, řádek nebude možné přidat jako potomek. Vybraný řádek se přidá jako potomek k jiným řádkům. Akce je pro přidaný řádek nastavena na Přidat a struktura je zobrazena pod nahrazeným řádkem, proto je možné upravit také strukturu nahrazené položky. Příkaz Přidat můžete použít při splnění následujících podmínek: Pohled je rozložen. Jsou vybrány řádky s daty. Revize položky neobsahuje dokument součásti nebo plechové součásti. Na řádku lze provést více akcí. Protože ve struktuře existuje pouze jedna revize položky, je v případě, že je ještě nějaký výskyt položky označen k revizi, akce na přidaném řádku změněna na Přidat-revidovat. Při výběru možností Uložit jako všechny výskyty nebo Uložit vše jako na přidávané položce se akce nastaví na Přidat-uložit jako. Příkaz Nový Vytvoří ve struktuře nový prázdný řádek. Novou prázdnou položku lze do struktury rozpisky vložit dvěma možnostmi. Je možné: Vložit nový řádek do existující sestavy. Vytvořit prázdnou položku jako kořenovou položku v nové struktuře. Příkaz Nový můžete použít pokud: Pohled je rozložen. Je vybrán jeden řádek z daty. spse Práce se Solid Edge Embedded Client aplikace ST5 8-7

136 Lekce 8 Použití Editoru struktury Poznámka V případě výběru více řádků není příkaz Nový dostupný. Revize položky neobsahuje dokument součásti nebo plechové součásti. U nových řádků můžete definovat vlastnosti: ID položky, revizi položky, název položky, typ položky, složku. Příkaz Odebrat Odstraní vybrané řádky a všechny jejich potomky ze struktury rozpisky. Změna se týká všech instancí nadřazené sestavy a vybraný řádek se na zdrojovém panelu zobrazí s vodorovnou čárou přes text. Akce je pro označený řádek nastavena na Odebrat. Akce pro nadřazenou položku je nastavena na Aktualizovat. Struktura pod řádky s akcí Odebrat se skryje. Pokud akci změníte z Odebrat na jinou, struktura se znovu zobrazí. Příkaz Odebrat můžete použít pokud: pohled je rozložen, je vybrán jeden nebo více řádku s daty, ve vybraném řádku není přímý dokument. Poznámka Odebrat nelze sestavu nejvyšší úrovně nebo hlavní člen rozměrové řady součásti pod jejím členem. Pomocí příkazu Smazat vše je možné výběr vrátit. Kliknutím na příkaz Provést akce dokončíte odstranění vybraného řádku. Vyjmutí, kopírování a vkládání řádků v Editoru struktury sestavy Řádky lze v Editoru struktury sestavy vyjmou, kopírovat a vkládat pomocí příkazů v místní nabídce. Zkopírované nebo vyjmuté informace se umístí do schránky. Poznámka Editor struktury sestavy nespolupracuje se schránkou v Teamcenteru. Chcete-li vyjmout a vložit řádky pomocí schránky Teamcenteru, je nutné použít Správce struktury Teamcenteru (dříve Teamcenter Editor struktury výrobku). 8-8 Práce se Solid Edge Embedded Client aplikace ST5 spse

137 Použití Editoru struktury Podmínky způsobilosti Příkazy vyjmout, kopírovat a vložit je možné používat v případě, že: Pohled je rozložen. Je vybrán alespoň jeden řádek s daty. Vybraný řádek není přímým dokumentem. Více údajů Další informace získáte v tématech Vyjmutí řádku, Zkopírování řádku nebo Vložení řádku. Správa lokální vyrovnávací paměti v Editoru struktury sestavy Při práci se spravovanými dokumenty vytváří aplikace Editor struktury sestavy z důvodu zvýšení výkonnosti kopie zobrazených dokumentů v lokální vyrovnávací paměti. Při otevření dokumentu je automaticky spravována synchronizace mezi dokumentem uloženým v databázi a dokumentem ve vaší lokální vyrovnávací paměti. Editor struktury sestavy kontroluje lokální vyrovnávací paměť, zda je lokální dokument stejně aktuální jako verze dokumentu ve spravované knihovně. Potom Editor struktury sestavy otevře lokální dokument nebo zkopíruje aktuální verzi z databáze do lokální vyrovnávací paměti. Příkaz Asistent vyrovnávací paměti v nabídce Správa umožňuje spravovat lokální vyrovnávací paměť. Pomocí dialogového okna Asistent vyrovnávací paměti lze synchronizovat všechny dokumenty v databázi, uvolnit rezervované dokumenty, stáhnout dokumenty ze spravované knihovny do lokální vyrovnávací paměti nebo mazat dokumenty v lokální vyrovnávací paměti. Příkazy asistenta vyrovnávací paměti pracují stejně jako při použití asistenta vyrovnávací paměti v Solid Edge Embedded Client. Další informace naleznete v lekci Správa vyrovnávací paměti. Varování Příkaz Otevřít v místní nabídce Asistenta vyrovnávací paměti otevře vybraný dokument v aplikaci použité k jeho vytvoření. Před provedením změn dokumentu v Solid Edge byste měli ukončit Editor struktury sestavy. Přehled lekce: Použití Editoru struktury 1. Pomocí Editoru struktury sestavy můžete provádět všechny následující funkce kromě jedné: a. Kopírovat struktury sestavy do nových položek Teamcenteru. b. Revidovat částečné struktury sestavy. c. Zobrazit sestavu v rozbaleném formátu nebo formátu Kusovník. d. Vytisknout vlastnosti Teamcenteru. 2. Vyjmenujte čtyři podokna tvořící okno Editoru struktury sestavy. spse Práce se Solid Edge Embedded Client aplikace ST5 8-9

138 Lekce 8 Použití Editoru struktury 3. Platí nebo neplatí: Posun pohledu způsobuje, že je pořadí sloupců v obou horních oknech Editoru struktury sestavy identické. 4. Jaký je rozdíl mezi příkazy Revize na vybrané a Revize na vše. 5. Platí nebo neplatí: Neměli byste pracovat zároveň v Solid Edge a v Editoru struktury sestavy. Odpovědi 1. Pomocí Editoru struktury sestavy můžete provádět všechny následující funkce kromě jedné: d. Vytisknout vlastnosti Teamcenteru. 2. Čtyři okna tvořící okno Editor struktury sestavy jsou: Zdroj obsahuje Rozpisku použitou pro připomínku. Cíl obsahuje konečný pohled rozpisky. Náhled zobrazuje uložený obrázek náhledu sestavy. Vlastnost zobrazuje informace o vlastnostech Teamcenteru. 3. Neplatí posun pohledu řídí současné posouvání horního levého okna (zdroj) a horního pravého okna (cíl). 4. Příkaz Revize na vybrané reviduje vybrané soubory v rámci struktury na novou revizi. Příkaz Revize na vše reviduje všechny soubory v rámci struktury na novou revizi. 5. Platí v Solid Edge a v Editoru struktury sestavy byste neměli pracovat současně. Cvičení: Používání Editoru struktury sestavy Activity: Používání Editoru struktury sestavy V tomto cvičení se naučíte: Otevřít sestavu v Editoru struktury sestavy. Klonovat kompletní sestavu. Revidovat komponentu sestavy v Editoru struktury sestavy. Uložit a zavřít soubory v Editoru struktury sestavy. Spusťte Editor struktury sestavy. V nabídce Start vyberte položku Start fi Solid Edge ST5 fi SEECfi Structure Editor Práce se Solid Edge Embedded Client aplikace ST5 spse

139 Použití Editoru struktury Ve spouštěcím okně Editoru struktury sestavy je možné: Otevřít existující dokument nebo vybrat dokument v seznamu naposledy použitých dokumentů. Přečíst si tip dne. Připojit se k propojením v části Oblíbené nebo přidávat a odebírat propojení. Stavový řádek v dolní části okna popisuje příkazy a zobrazuje pokyny. Otevřete existující dokument. V nabídce Otevřít klikněte na možnost Existující dokument. Protože pracujete se spravovaným dokumentem, zobrazí se dialogové okno Přihlášení do Teamcenteru. Přihlášení k aplikaci Teamcenter Při prvním spuštění aplikace Teamcenter se musíte přihlásit. Zadejte ID uživatele a heslo pro aplikaci Teamcenter a pokud je definována více než jedna databáze, vyberte vhodnou databázi. Klikněte na tlačítko Přihlásit. Zobrazí se dialogové okno Otevřít soubor. Pomocí tlačítka Hledat najděte sestavu podle názvu položky. V dialogovém okně Otevřít soubor nastavte možnost Soubory typu na Dokument sestavy (*.asm). Klikněte na tlačítko Hledat. Rozbalte seznam Uložená hledání. V seznamu předdefinovaných hledání vyberte Název položky. Kliknutím na tlačítko Smazat smažte všechna existující kritéria hledání. Do pole Název položky zadejte řetězec *těleso ventilu*. Klikněte na tlačítko Hledat. Po dokončení zobrazí dialogové okno Otevřít soubor výsledky hledání. Vyberte sestavu s popisem Completed Assembly. V panelu Náhled na pravé straně dialogového okna Otevřít soubor se zobrazí náhled položky. Klinutím na tlačítko Otevřít soubor otevřete v Editoru struktury sestavy. Prohlédněte si obrazovku Editoru struktury sestavy. Obrazovka Editoru struktury sestavy je rozdělena do čtyř panelů. spse Práce se Solid Edge Embedded Client aplikace ST5 8-11

140 Lekce 8 Použití Editoru struktury Levý horní panel zobrazuje pohled rozpisky sestavy pomocí pravidla revize vybraného při otevírání položky. Toto je zdrojový panel. Pravý horní panel z počátku zobrazuje položku ve stejném zobrazení rozpisky jako zdrojový panel. Na tomto panelu se však promítnou všechny změny provedené na položce při práci v aplikaci Editor struktury sestavy. Toto je cílový panel. Levý dolní panel je panel Náhled. Pravý dolní panel je panel Vlastnosti. Poznámka Počáteční zobrazení struktury položky obsahuje pouze soubory první úrovně. Ve víceúrovňové sestavě lze každou úroveň rozbalit pomocí znaménka + nalevo u položky nebo je možné rozbalit všechny úrovně najednou pomocí příkazu Rozbalit vše. Rozbalte strukturu sestavy a zapněte všechny panely. Ve zdrojovém panelu klikněte pravým tlačítkem myši na název sestavy a vyberte příkaz Rozbalit vše. V nabídce Pohled klikněte na příkaz Náhled. V nabídce Pohled klikněte na příkaz Vlastnosti. Upravte pohled v okně Editoru struktury sestavy. Vyberte vodorovný oddělovač mezi horní a dolní polovinou okna Editoru struktury sestavy. Přetáhněte jej nahoru. Po uvolnění levého tlačítka myši se ve zdrojovém a cílovém panelu zobrazí svislé posuvníky. Pomocí svislého posuvníku zobrazte skrytý obsah sestavy ve zdrojovém panelu. Zdrojový a cílový panel se pohybují nezávisle na sobě. Možná budete chtít tyto dva panely posunovat ve svislé synchronizaci, obzvlášť při práci na velkých sestavách. Výběrem příkazu Posun pohledu v nabídce Zobrazit synchronizujete svislý posun zdrojového a cílového panelu. Zdrojový a cílový panel se nyní posunují společně svisle v hierarchickém pohledu nebo v pohledu rozpisky komponent dokumentu. Zobrazte dokument ve formátu kusovníku. V horní části obrazovky vyberte v seznamu Zobrazit pohled položku Kusovník Práce se Solid Edge Embedded Client aplikace ST5 spse

141 Použití Editoru struktury Zobrazení kusovníku je prostý seznam komponent v sestavě. Vraťte se do rozloženého pohledu. V rozevíracím seznamu Zobrazit pohled vyberte položku Rozložený. Změňte rozložení informací ve sloupcích tak, aby se sloupce ID položky, Revize a Název položky zobrazily v tomto pořadí. V cílovém panelu vyberte záhlaví sloupce ID položky a přetáhněte jej doleva, dokud se nezvýrazní hranice buňky sloupce Akce. Uvolněním levého tlačítka myši sloupec umístěte. Postup opakujte u sloupců Revize a Název položky. Zobrazeno by mělo být následující: Pomocí existující položky naklonujte nebo zkopírujte sestavu. V panelu nástrojů Editoru struktury sestavy klikněte na příkaz Uložit vše jako. Nastavením akce sestavy na Uložit vše jako naklonujete nebo zkopírujete všechny soubory ve struktuře pod novým číslem položky, číslem revize a názvem položky. Následkem toho se buňky ve sloupci Akce v cílovém panelu změní. Každá položka v naklonované sestavě má akci s názvem Uvolnit. Pro každou položku v naklonované sestavě je nutné zadat požadované informace o ID položky, revizi a názvu položky. Informace můžete zadat ručně nebo je nechat vygenerovat. Přiřaďte ID položky, revizi a název položky k novému spravovanému dokumentu. Na panelu nástrojů Editor struktury kliknutím na příkaz Přiřadit vše k dokumentu automaticky přiřadíte ID položky, název položky a revizi. ID položky se automaticky přiřadí jako unikátní hodnota. Tip Příkaz Přiřadit vše je také dostupný v místní nabídce. Odstraňte řádek krytu držadla. Ve zdrojovém panelu vyberte řádek obsahující položku krytu držadla. spse Práce se Solid Edge Embedded Client aplikace ST5 8-13

142 Lekce 8 Použití Editoru struktury Klikněte pravým tlačítkem myši a zvolte příkaz Odstranit. Všimněte si, že se řádek v obou panelech zobrazí s vodorovnou čárou přes střed textu. Akce pro tuto položku je nastavena na Odstranit. Vytvořte nový řádek v sestavě nejvyšší úrovně. Ve zdrojovém panelu vyberte sestavu nejvyšší úrovně. Na panelu nástrojů Editoru struktury sestavy klikněte na příkaz Nový. Vytvoří se nová prázdná položka jako komponenta rodičovské sestavy. Na cílovém panelu klikněte pravým tlačítkem myši na novou položku a poté klikněte na příkaz Přiřadit. Položky tvořící sestavu jsou často uloženy v různých složkách. Položky lze z organizačních důvodů klonovat nebo kopírovat do společné složky. V cílovém panelu zadejte složku pro uložení sestavy. Posuňte zobrazení na sloupec Složka a dvakrát klikněte dovnitř buňky tohoto sloupce pro sestavu nejvyšší úrovně. V dialogovém okně Vybrat složku vyberte vaši domovskou složku. Klikněte na tlačítko OK. Zkopírujte obsah buňky Složka do všech zbývajících buněk sloupce Složka. Klikněte na buňku Složka sestavy nejvyšší úrovně. Stisknutím kláves Ctrl+C zkopírujte obsah do schránky. Klikněte do buňky Složka pro další položku v seznamu. Stisknutím kláves Ctrl+V do ní vložte obsah schránky. Opakujte vkládání obsahu schránky do každé buňky, dokud nebude každá zobrazovat domovskou složku. Tip Více buněk lze vybrat výběrem první buňky, podržením klávesy Shift a výběrem poslední buňky. Revidujte jedinou komponentu nové sestavy. Ve zdrojovém panelu vyberte položku s názvem Stem Práce se Solid Edge Embedded Client aplikace ST5 spse

143 Použití Editoru struktury Kliknutím na příkaz Kde je použito na hlavním panelu nástrojů zjistěte, zda je součást použita v jiných sestavách. Změny položky ovlivní každý dokument, ve kterém je součást použita. Zavřete dialogové okno Kde je použito - výsledky. Ve zdrojovém panelu klikněte na buňku Akce a nastavte akci pro položku s názvem???stemna Revize. Hodnota pro revizi je v cílovém panelu prázdná. V cílovém panelu klikněte pravým tlačítkem myši na položku a vyberte příkaz Přiřadit. Nová revize se automaticky přiřadí. Proveďte akce, které jste určili. Klikněte na příkaz Provést akce na panelu nástrojů Editoru struktury sestavy. Příkaz Provést akce spustí všechny akce zadané ve sloupci Akce. Otevřete novou sestavu nejvyšší úrovně v Solid Edge. Na cílovém panelu vyberte sestavu nejvyšší úrovně a poté vyberte možnost Soubor fi Otevřít v editoru. Zobrazí se dialogové okno Synchronizace struktury. Dialogové okno Synchronizace struktury zobrazí upozornění, pokud sestava vyžaduje synchronizaci s obsahem databáze. Tato situace může nastat při změně sestavy mimo prostředí Solid Edge. Kliknutím na Ano synchronizujte změny. Ve stromu modelu zkontrolujte následující: spse Práce se Solid Edge Embedded Client aplikace ST5 8-15

144 Lekce 8 Použití Editoru struktury Nová prázdná položka existuje jako součást sestavy. Sestava držadla už neobsahuje kryt držadla. Základní položkou je nyní revize B. Ukončete Solid Edge a uložte změny. V nabídce aplikace vyberte příkaz Ukončit Solid Edge. Kliknutím na tlačítko Ano uložte změny v dokumentu. Zobrazte data ve vyrovnávací paměti Editoru struktury sestavy. Na panelu nástrojů Editoru struktury sestavy vyberte v nabídce Správa příkaz Asistent vyrovnávací paměti. Asistent vyrovnávací paměti má v Editoru struktury sestavy stejnou funkci jako ve spravovaném prostředí Solid Edge. Pomocí dialogového okna Asistent vyrovnávací paměti lze synchronizovat všechny dokumenty ve spravované knihovně, uvolnit rezervované dokumenty, stáhnout dokumenty ze spravované knihovny do lokální vyrovnávací paměti, filtrovat zobrazení obsahu vyrovnávací paměti nebo mazat dokumenty v lokální vyrovnávací paměti. Uvolněte všechny dokumenty. Klikněte na příkaz Uvolnit vše. Kliknutím na příkaz Aktualizovat stav aktualizujte stav položek ve vyrovnávací paměti. Vyčistěte vyrovnávací paměť a odstraňte výchozí projekt. Kliknutím na tlačítko v dolní části dialogového okna odstraňte všechny projekty z vyrovnávací paměti. Varování Odstraněním všech projektů z vyrovnávací paměti uvolníte všechny rezervované dokumenty, odstraníte z vyrovnávací paměti všechny místní projekty a související dokumenty a vytvoříte nový projekt s názvem Výchozí. Při výzvě klikněte na tlačítko OK a odstraňte tak všechny projekty z vyrovnávací paměti. Odstranění potvrďte kliknutím na tlačítko Ano. Vyrovnávací paměť je vyčištěna a je vytvořen nový výchozí projekt. Zavřete dialogové okno Asistent vyrovnávací paměti Práce se Solid Edge Embedded Client aplikace ST5 spse

145 Použití Editoru struktury Ukončete Editor struktury sestavy. Na panelu nástrojů Editor struktury vyberte příkaz Soubor fi Konec. Souhrn cvičení V tomto cvičení jste se naučili spouštět Editor struktury sestavy a používat základní příkazy. Naučili jste se, jak lze klonovat sestavy a revidovat jednotlivé součásti v sestavách. Nyní budete umět: Otevřít jakýkoliv spravovaný dokument v Editoru struktury sestavy. Naklonovat existující sestavu. Revidovat jednotlivou součást v sestavě. Souhrn lekce Editor struktury sestavy je nástroj pro správu struktur sestavy v prostředí spolupráce. Zapamatujte si: V Editoru struktury sestavy můžete revidovat částečné nebo celé struktury sestavy. V oblasti zobrazení Editoru struktury sestavy jsou čtyři okna. S každým oknem můžete manipulovat nezávisle na ostatních. Příkaz Uložit vše jako vytvoří kopie (nebo klony) všech položek a nová struktura je uložena jako nová položka v Teamcenteru. Neměli byste pracovat zároveň v Solid Edge a v Editoru struktury sestavy. Před provedením změn v dokumentu zavřete jednu z aplikací. spse Práce se Solid Edge Embedded Client aplikace ST5 8-17

146

147 Lekce 9 Spuštění diagnostiky Solid Edge Embedded Client V této lekci se naučíte provádět následující úkony: Spustit nástroj Solid Edge Embedded Client Diagnostic Application. Zadat základní konfigurační informace. Provést diagnostickou kontrolu. Číst záznamový soubor diagnostiky SEEC. Exportovat přiřazení atributů Teamcenteru. Vytvořit balíček informací pro poskytnutí podpory produktu. Úvod do nástroje Diagnostika Nástroj Diagnostika Solid Edge Embedded Client umožňuje snadné shromažďování informací týkajících se konfigurace Solid Edge Embedded Client. Nástroj se dodává spolu s aplikací Solid Edge Embedded Client a shromažďuje informace o klientech, například umístění softwaru, připojení k databázi, informace o vyrovnávací paměti, podrobnosti registru a protokolové soubory v jednom umístění, aby je bylo v případě potřeby získání podpory možné sdílet se střediskem podpory produktu. Chcete-li spustit diagnostický nástroj, vyberte v nabídce Start položky Programy fi Solid Edge ST5 fi SEEC fi Diagnostic Application. Dialogové okno Diagnostika SEEC zobrazuje aktuální konfiguraci propojení Teamcenter. Je nutné poskytnout pouze umístění výstupu kontroly. Po spuštění kontroly se v části určené pro podrobnosti v dialogovém okně Diagnostika SEEC zobrazí výstup jen pro čtení. Pokud je instalováno více verzí aplikace, zobrazí kontrola podrobností pro každou z nich. Spouštěcí okno Spouštěcí okno nástroje Diagnostika SEEC poskytuje základní informace, například název a verzi diagnostického nástroje. spse Práce se Solid Edge Embedded Client aplikace ST5 9-1

148 Lekce 9 Spuštění diagnostiky Solid Edge Embedded Client Dialogové okno Diagnostika SEEC. Dialogové okno Diagnostika SEEC se skládá z následujících dvou oblastí s informacemi: Teamcenter Detail Zobrazuje informace propojení Teamcenter. Obsahuje charakteristické informace o konfiguraci zjištěné během kontroly. Protokol diagnostiky SEEC Během kontroly se shromáždí řady záznamových souborů. Kontrolou se vytvoří protokol s názvem SEECDiagnostic_YYYYMMDDHHMMSS.txt, kde RRRR je rok, MM měsíc, DD den, HH hodina, MM minuta a SS sekunda, kdy byla kontrola spuštěna. Protokol může obsahovat následující typy informací: informace o hardwaru a softwaru systému, velikost disku a volné místo, předvolby Teamcenteru, názvy souborů šablon, proměnné prostředí. Protokol a další výstupní soubory vytvořené při kontrole se uloží do zadané složky. V případě, že budete potřebovat pomoc, zašlete data v diagnostickém balíčku spolu s exportovaným přiřazením atributů Teamcenteru v archivu do střediska podpory produktu. Export vašeho přiřazení atributů. Přiřazení vlastností definuje, které vlastnosti dokumentu se budou vyměňovat mezi Solid Edge a Teamcenterem. Klíčové vlastnosti Solid Edge, které se automaticky přiřazují k atributům Teamcenteru, se v Solid Edge zobrazují na kartě Projekt dialogového okna Vlastnosti. Je možné vytvořit vlastní vlastnosti Solid Edge a přiřadit je k různým atributům Teamcenteru, například k atributům Typ položky a Popis dat. Dostupnost seznamu přiřazených atributů je důležitá při řešení potíží. Uživatel s oprávněními administrátora může získat tyto informace provedením exportu dat pomocí export_attr_mappings příkazu a argumentů. Výstup exportu je vytvořen v zadaném souboru. Příklad C:\Program Files\UGS\Teamcenter\Express\V3\bin>export_attr_mappings file=c:\temp\attr.txt u=myuserid p=mypassword g=mygroup Použité argumenty jsou: file = soubor přiřazení vytvořený lokálně u = uživatelský ID databáze Teamcenteru p = heslo databáze Teamcenteru 9-2 Práce se Solid Edge Embedded Client aplikace ST5 spse

149 Spuštění diagnostiky Solid Edge Embedded Client g = skupina Teamcenteru Přehled lekce: Spuštění diagnostiky Solid Edge Embedded Client 1. Platí nebo neplatí: Nástroj Diagnostika použijete, pokud potřebujete sadu informací týkajících se konfigurace Solid Edge Embedded Client. 2. Nástroj Diagnostika je dodáván s. 3. Záznamový soubor diagnostiky SEEC obsahuje všechny následující informace kromě: a. Přiřazení atributů Teamcenteru. b. Verze aplikace Solid Edge. c. Informace o disku. d. Předvoleb Teamcenteru. 4. Platí nebo neplatí: Přiřazení vlastností definuje, které vlastnosti dokumentu se budou vyměňovat mezi aplikacemi Solid Edge a Teamcenter. Odpovědi 1. Platí nástroj Diagnostika použijte, pokud potřebujete sadu informací, které se týkají konfigurace Solid Edge Embedded Client. 2. Nástroj Diagnostika je dodáván s aplikací Solid Edge Embedded Client a je dostupný v nabídce Programy fi Solid Edge ST5 fi SEEC fi Diagnostic Application. 3. Záznamový soubor diagnostiky SEEC obsahuje všechny následující informace kromě: a. Přiřazení atributů Teamcenteru. 4. Platí přiřazení vlastností definuje, které vlastnosti dokumentu se budou vyměňovat mezi Solid Edge a Teamcenter. Cvičení: Spuštění diagnostiky Activity: Spuštění diagnostiky V tomto cvičení se naučíte: Spustit nástroj Diagnostika Provést diagnostickou kontrolu. Číst záznamový soubor diagnostiky SEEC vytvořený kontrolou. spse Práce se Solid Edge Embedded Client aplikace ST5 9-3

150 Lekce 9 Spuštění diagnostiky Solid Edge Embedded Client Exportovat přiřazení atributů Teamcenteru. Vytvořit sadu souborů potřebných pro pomoc při řešení potíží. Spusťte nástroj Diagnostika SEEC. V nabídce Start vyberte možnost Programy fi Solid Edge ST5 fi SEEC fi Diagnostic Application. Varování Před spuštěním diagnostiky ukončete Solid Edge, Editor struktury a nástroj Přidat do Teamcenteru. Po zobrazení spouštěcí obrazovky se zobrazí dialogové okno Diagnostika SEEC. Pomocí tohoto dialogového okna můžete zadat umístění výstupu generovaného kontrolou a zobrazit detaily. Prohlédněte si konfiguraci. V dialogovém okně Diagnostika SEEC zkontrolujte výběr metody 2-tier nebo 4-tier určující typ konfigurace vašeho klienta. Aplikace automaticky rozpozná typ připojení. Pokud však máte konfigurace 2-tier i 4-tier, můžete pro kontrolu ručně nastavit typ připojení. Pokud si nejste s konfigurací jisti, nahlédněte do tématu nápovědy Solid Edge Určení konfigurace klienta Teamcenter. Zadejte umístění souborů asociovaných s určitou konfigurací. U konfigurace 2-tier projděte umístění informací TC_ROOT a TC_DATA. U konfigurace 4-tier zadejte URL vašeho serveru. Spusťte kontrolu. V textovém poli Umístění souborů diagnostické kontroly vyberte složku, kam se uloží složka a všechny soubory diagnostiky vytvořené během kontroly. Klikněte na tlačítko Spustit. Přihlaste se k aplikaci Teamcenter. Po úspěšném přihlášení se spustí kontrola. O dokončení budete informováni. 9-4 Práce se Solid Edge Embedded Client aplikace ST5 spse
