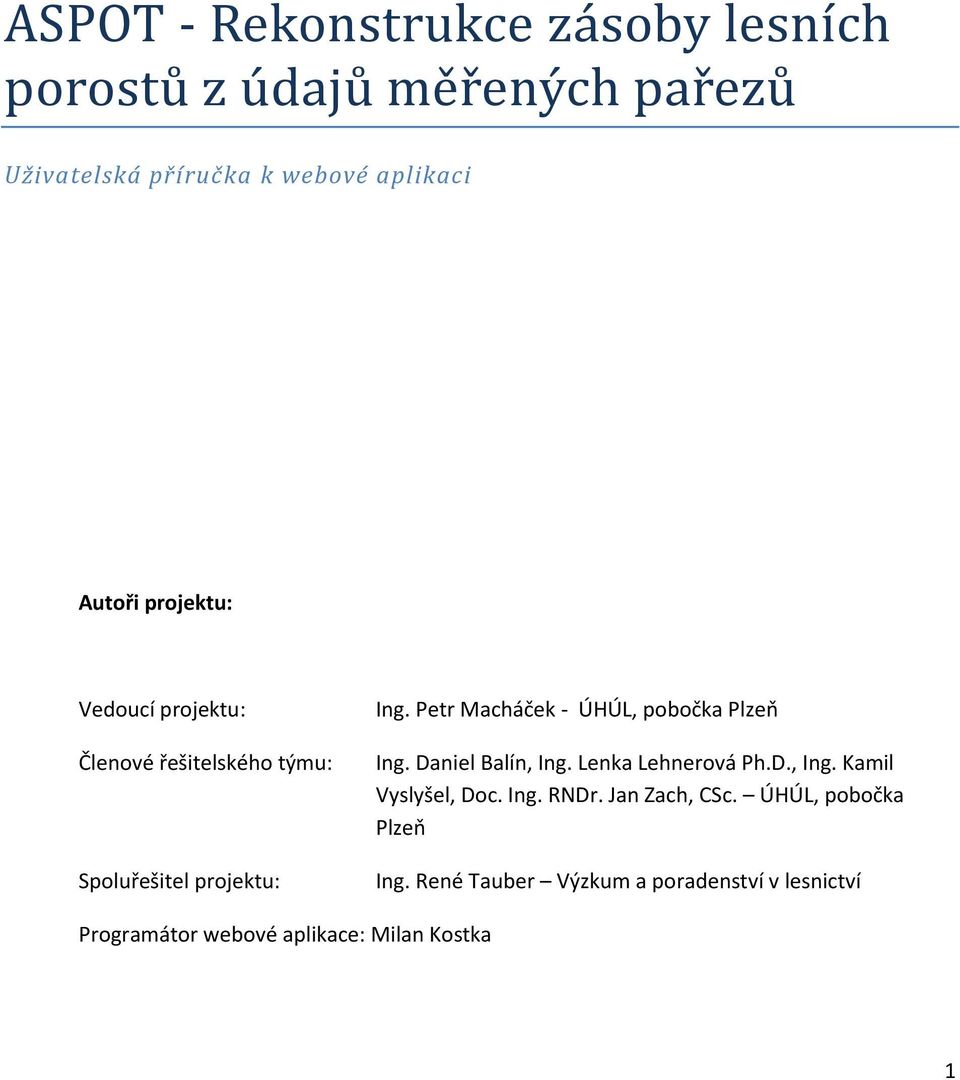

1 ASPOT - Rekonstrukce zásoby lesních porostů z údajů měřených pařezů Uživatelská příručka k webové aplikaci Autoři projektu: Vedoucí projektu: Členové řešitelského týmu: Spoluřešitel projektu: Ing. Petr Macháček - ÚHÚL, pobočka Plzeň Ing. Daniel Balín, Ing. Lenka Lehnerová Ph.D., Ing. Kamil Vyslyšel, Doc. Ing. RNDr. Jan Zach, CSc. ÚHÚL, pobočka Plzeň Ing. René Tauber Výzkum a poradenství v lesnictví Programátor webové aplikace: Milan Kostka 1

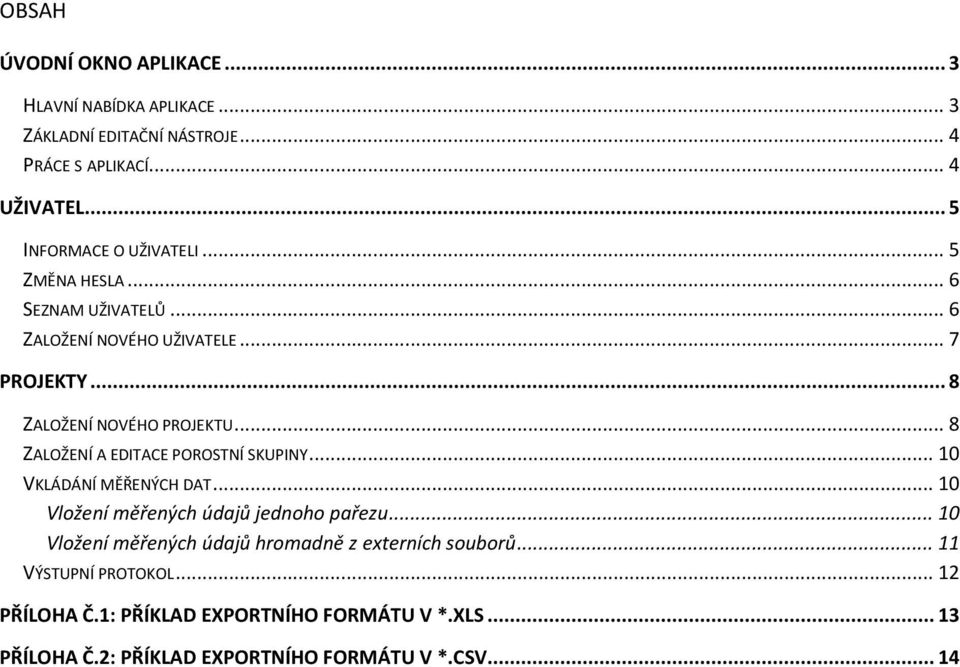

2 OBSAH ÚVODNÍ OKNO APLIKACE... 3 HLAVNÍ NABÍDKA APLIKACE... 3 ZÁKLADNÍ EDITAČNÍ NÁSTROJE... 4 PRÁCE S APLIKACÍ... 4 UŽIVATEL... 5 INFORMACE O UŽIVATELI... 5 ZMĚNA HESLA... 6 SEZNAM UŽIVATELŮ... 6 ZALOŽENÍ NOVÉHO UŽIVATELE... 7 PROJEKTY... 8 ZALOŽENÍ NOVÉHO PROJEKTU... 8 ZALOŽENÍ A EDITACE POROSTNÍ SKUPINY VKLÁDÁNÍ MĚŘENÝCH DAT Vložení měřených údajů jednoho pařezu Vložení měřených údajů hromadně z externích souborů VÝSTUPNÍ PROTOKOL PŘÍLOHA Č.1: PŘÍKLAD EXPORTNÍHO FORMÁTU V *.XLS PŘÍLOHA Č.2: PŘÍKLAD EXPORTNÍHO FORMÁTU V *.CSV... 14

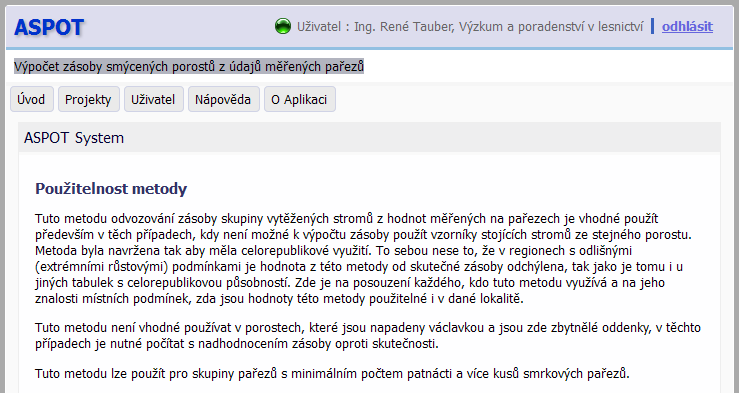

3 Úvodní okno aplikace Při spuštění aplikace se zobrazí popis metodických přístupů, použitelnost metodiky a definici algoritmu algoritmy výpočtů. V horní části obrazovky se nachází základní nabídka aplikace. Hlavní nabídka aplikace k aplikaci. zobrazí úvodní formulář aplikace, ve kterém se nachází základní informace zobrazí formulář pro administraci projektů. zobrazí přihlašovací formulář do systému a pokud je již uživatel přihlášen zobrazí podrobnosti uživatele. zobrazí se metodika pořízení dat a základní informace o práci s aplikací. informační formulář aplikace.

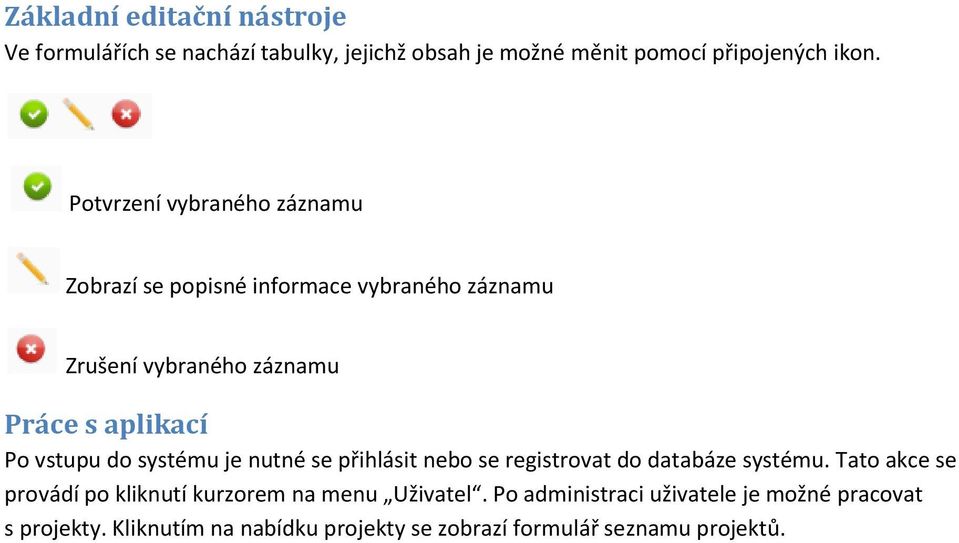

4 Základní editační nástroje Ve formulářích se nachází tabulky, jejichž obsah je možné měnit pomocí připojených ikon. Potvrzení vybraného záznamu Zobrazí se popisné informace vybraného záznamu Zrušení vybraného záznamu Práce s aplikací Po vstupu do systému je nutné se přihlásit nebo se registrovat do databáze systému. Tato akce se provádí po kliknutí kurzorem na menu Uživatel. Po administraci uživatele je možné pracovat s projekty. Kliknutím na nabídku projekty se zobrazí formulář seznamu projektů.

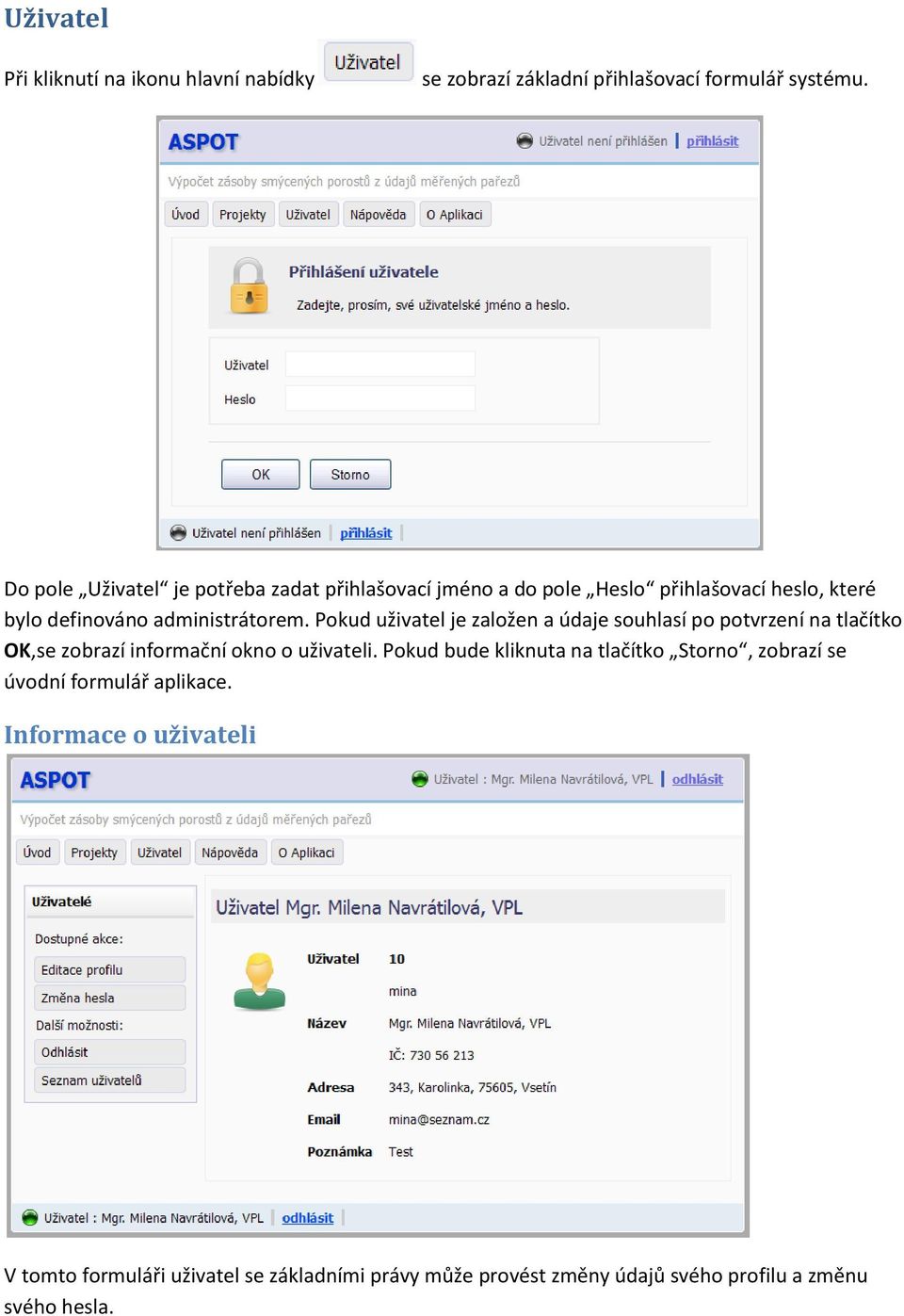

5 Uživatel Při kliknutí na ikonu hlavní nabídky se zobrazí základní přihlašovací formulář systému. Do pole Uživatel je potřeba zadat přihlašovací jméno a do pole Heslo přihlašovací heslo, které bylo definováno administrátorem. Pokud uživatel je založen a údaje souhlasí po potvrzení na tlačítko OK,se zobrazí informační okno o uživateli. Pokud bude kliknuta na tlačítko Storno, zobrazí se úvodní formulář aplikace. Informace o uživateli V tomto formuláři uživatel se základními právy může provést změny údajů svého profilu a změnu svého hesla.

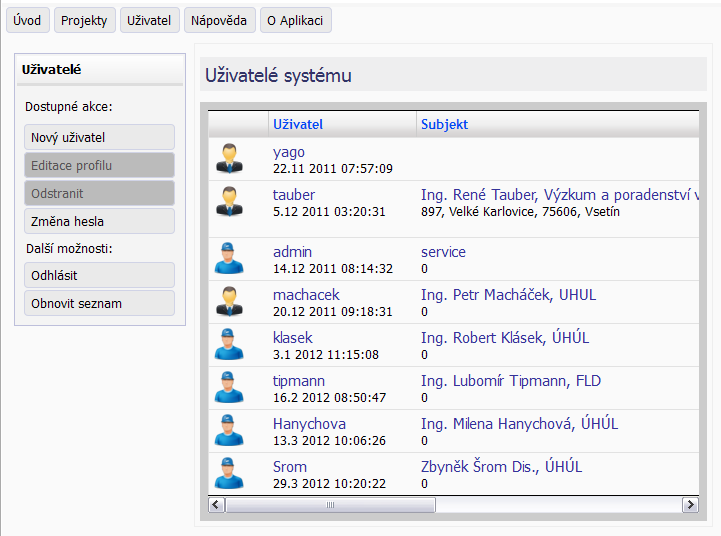

6 Změna hesla Změna hesla se provádí standardním způsobem. Při otevření formuláře se objeví formulář s prázdnými poli pro heslo. Tyto pole se vyplní příslušnými údaji a při potvrzení se provede změna. Editované heslo je viditelné v obou polích. Seznam uživatelů Formulář seznamu uživatelů, který se zobrazí po kliknutí na ikonu Seznam uživatelů Dostupné akce v seznamu uživatelů se liší dle přístupových práv.

7 Založení nového uživatele Ve stávající verzi zakládá uživatele Administrátor. V zobrazeném seznamu uživatelů po klinutí na Nový uživatel se zobrazí editační formulář, do kterého je potřeba doplnit příslušné údaje. Po potvrzení tohoto formuláře bude uživatel přidán do seznamu uživatelů.

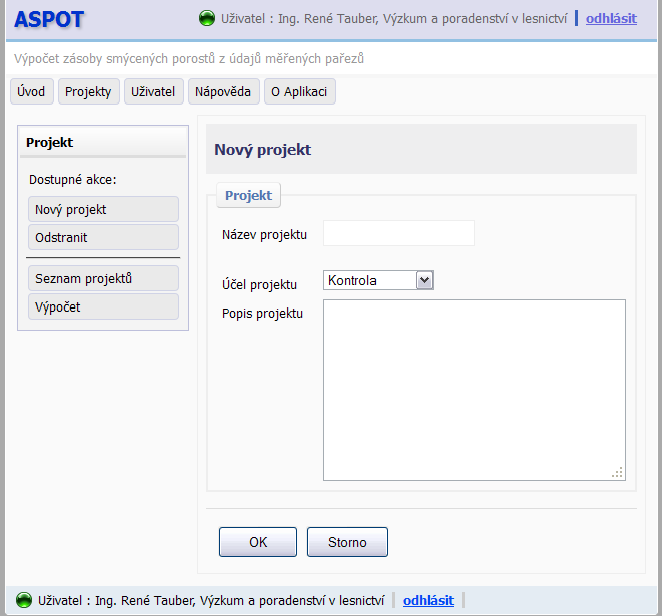

8 Projekty Po kliknutí na tlačítko v hlavní nabídce Projekty se zobrazí seznam se všemi existujícími projekty. Projektem se nazývá skupina údajů, která obsahuje definici měřených dat dle porostních skupin. To znamená, že jeden projekt obsahuje více porostních skupin. Porostní skupina kromě svého identifikátoru obsahuje údaje příslušných měřených pařezů. Součet hmotnatostí stromů z dat měřených pařezů je prezentován dle porostních skupin a v protokolu o výpočtu je uveden souhrnně za projekt. Práce s projekty spočívá v těchto úkonech: 1. Založení nového projektu 2. Založení porostní skupiny 3. Vkládání nebo načtení měřených údajů pařezů dle porostních skupin. 4. Výpočet hmotnatostí jednotlivých stromů 5. Součet za porostní skupinu 6. Vygenerování výstupního protokolu a přílohy o výpočtu hmotnatosti. Založení nového projektu Po kliknutí na tlačítko Nový projekt se provede otevření formuláře pro vložení identifikačních údajů. Vyplní se pole název projektu (libovolný text) a určí účel výpočtu dle nabídky. Pole popis projektu může zůstat prázdné nebo se může vyplnit informativním textem.

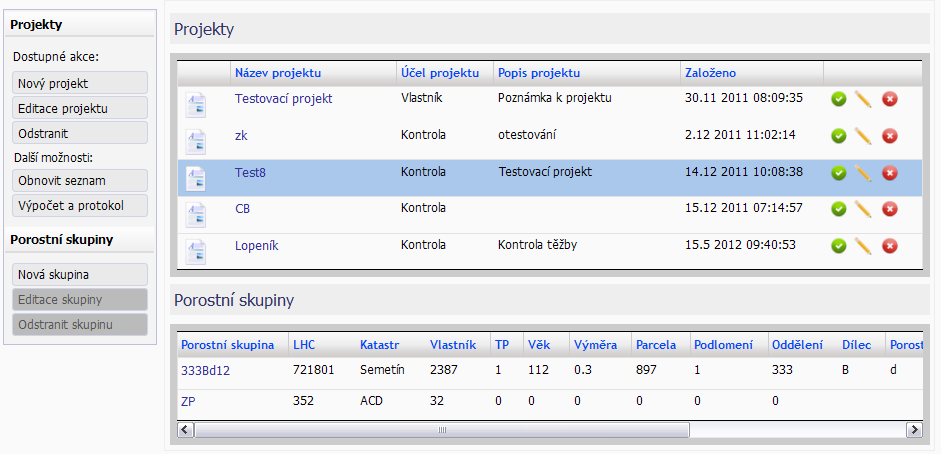

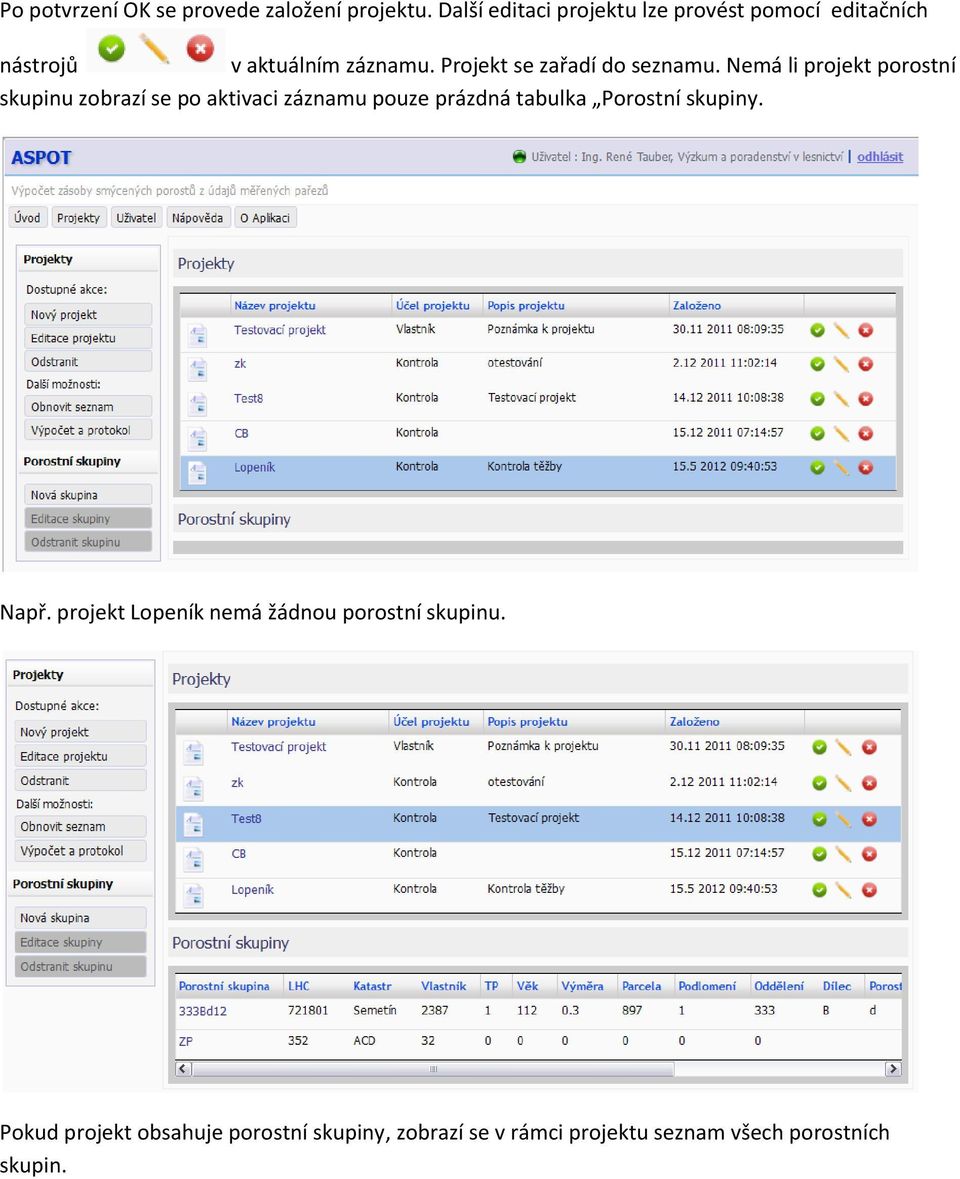

9 Po potvrzení OK se provede založení projektu. Další editaci projektu lze provést pomocí editačních nástrojů v aktuálním záznamu. Projekt se zařadí do seznamu. Nemá li projekt porostní skupinu zobrazí se po aktivaci záznamu pouze prázdná tabulka Porostní skupiny. Např. projekt Lopeník nemá žádnou porostní skupinu. Pokud projekt obsahuje porostní skupiny, zobrazí se v rámci projektu seznam všech porostních skupin.

10 Založení a editace porostní skupiny Kliknutí v nabídce Nová skupina se otevře editační formulář pro vložení údajů k porostní skupině. Po vyplnění všech údajů se provede po potvrzení OK založení porostní skupiny. Jakmile projekt obsahuje porostní skupiny, je možné provést vložení údajů k pařezům. Kliknutím na záznam porostní skupiny v seznamu projektů se zaktivní nabídka Pařezy. Od této chvíle je již možné provést vložení nových pařezů Vkládání měřených dat Vložení údajů se provede buď jednotlivě kliknutím na tlačítko Nový pařez nebo je možné zobrazit seznam pařezů klinutím na tlačítko Pařezy. Vložení měřených údajů jednoho pařezu Kliknutím na tlačítko Nový pařez se zobrazí formulář pro editaci údajů. Údaje se musí vyplnit všechny. Ve formuláři jsou implementovány kontroly na správnost vyplnění velikosti tlouštky a výšky pařezu. Maximální hodnota musí být vždy vyšší nebo rovna minimální hodnotě.

11 Pokud je vše korektní zobrazí se po každém potvrzení OK hlášení, že pařez byl vložen. Při uložení údajů se provede vždy výpočet objemu aktuálního stromu. Vložení měřených údajů hromadně z externích souborů Pokud bude vybrána volba Pařezy, nebo se provede vložení prvního pařezu, zobrazí se formulář se seznamem všech připojených pařezů. Ve formuláři je možné provést načtení údajů z externích souborů ve formátu *.csv a *.xls (viz příloha č.1 a 2.) a provést výpočet. Po ukončení editace je možné vygenerovat příslušný protokol o výpočtu.

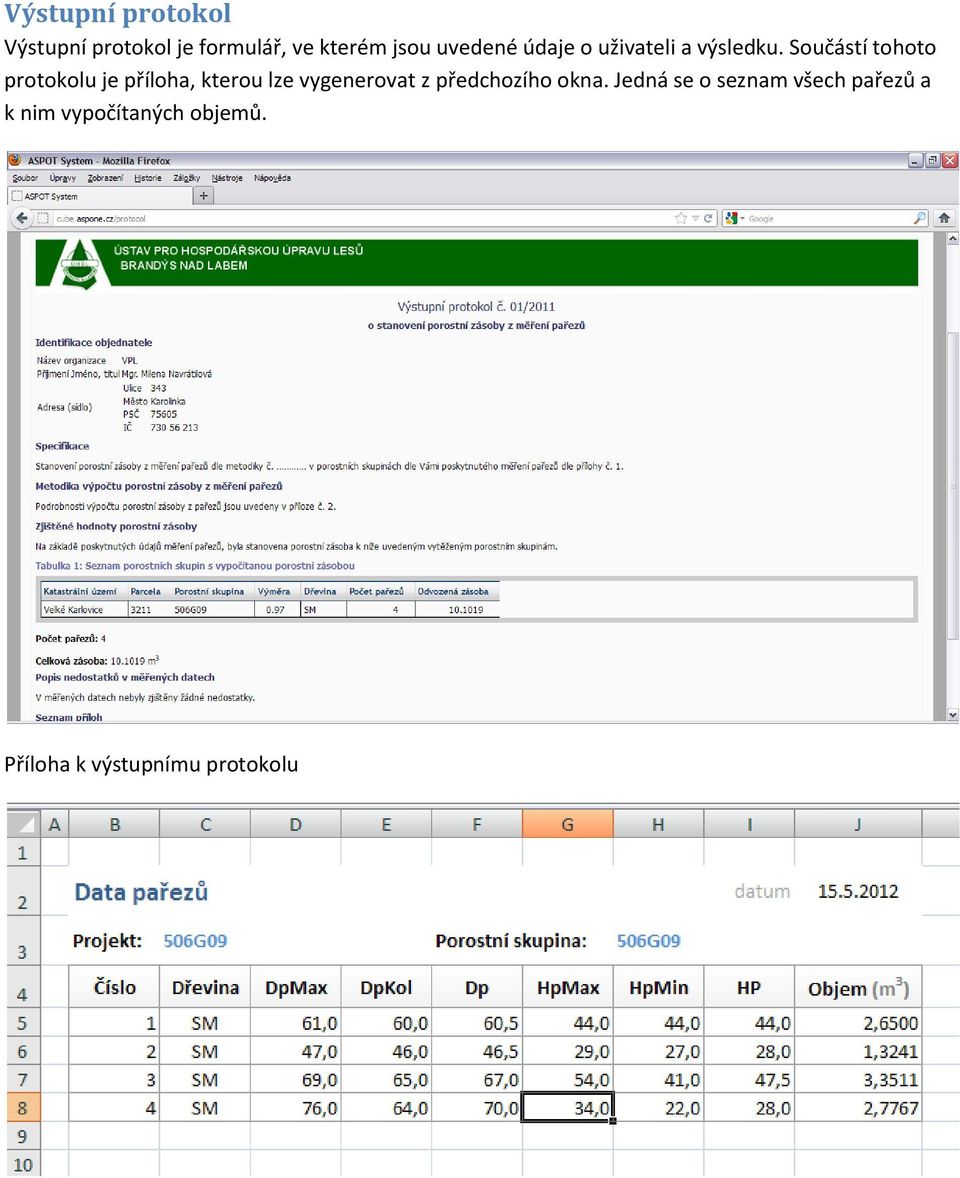

12 Výstupní protokol Výstupní protokol je formulář, ve kterém jsou uvedené údaje o uživateli a výsledku. Součástí tohoto protokolu je příloha, kterou lze vygenerovat z předchozího okna. Jedná se o seznam všech pařezů a k nim vypočítaných objemů. Příloha k výstupnímu protokolu

13 Příloha č.1: Příklad exportního formátu v *.xls PSK SP IDTREE DR_ZKR DpMax DpKol Dp HpMax HpMin Hp Semetín II 2 1 SM 93,5 84,1 88,8 53,4 24,9 39,15 Semetín II 2 2 SM 64,5 60,1 62,3 60,2 31,9 46,05 Semetín II 2 3 SM 89, ,1 54,1 26,2 40,15 Semetín II 2 4 SM 59, ,4 13,6 24,5 Semetín II 2 5 SM 86, ,5 42,2 21,8 32 Semetín II 2 6 SM 82,3 82,1 82,2 50,4 30,1 40,25 Semetín II 2 7 SM 56,4 55,1 55,8 39,3 18,5 28,9 Semetín II 2 8 SM 72,1 66,2 69,2 58,5 16,3 37,4 Semetín II 2 9 SM 72 61,8 66,9 63,1 24,9 44 Semetín II 2 10 SM 57,5 48,1 52,8 43,1 12,8 27,95 Semetín II 2 11 SM 57,4 56,4 54,4 37,5 19,8 28,65 Semetín II 2 12 SM 71, ,5 43,7 15,9 29,8 Semetín II 2 13 SM 59,7 55,5 57,6 40,5 16,2 28,35 Semetín II 2 14 SM 79, ,1 51,5 25,8 38,65 Semetín II 2 15 SM 68, Semetín II 2 16 SM 93,1 92,1 92,6 56,6 18,1 37,35 Semetín II 2 17 SM 98,1 95,2 96, ,3 43,15 Semetín II 2 18 SM 66 63,4 64,7 51,6 18,1 34,85 Semetín II 2 19 SM 64,6 57, ,7 18,7 23,7 Semetín II 2 20 SM 76,3 69,1 72,7 49,1 17,7 33,4 Semetín II 2 21 SM 62,9 56,5 59, ,3 33,65 Semetín II 2 22 SM 44,5 41,9 43,2 38,4 15,3 26,85 Semetín II 2 23 SM 72 65,3 68,7 42,7 18,7 30,7 Semetín II 2 24 SM 93,2 89,3 91,3 39,5 23,3 31,4 Semetín II 2 25 SM ,5 42,1 19,1 30,6 Semetín II 2 26 SM 58,7 57,9 58,3 52,7 22,1 37,4 Semetín II 2 27 SM 59,6 51,8 55,7 52,3 18,6 35,45 Semetín II 2 28 SM 71,3 55,5 63,4 58, ,05 Semetín II 2 29 SM 66,9 60,3 63,6 53,1 14,7 33,9 Semetín II 2 30 SM 59,5 45,1 52,3 41,5 8,5 25

14 Příloha č.2: Příklad exportního formátu v *.csv PSK;SP;IDTREE;DR_ZKR;DpMax;DpKol;Dp;HpMax;HpMin;Hp Semetín II;2;1;SM;93,5;84,1;88,8;53,4;24,9;39,15 Semetín II;2;2;SM;64,5;60,1;62,3;60,2;31,9;46,05 Semetín II;2;3;SM;89,2;84;88,1;54,1;26,2;40,15 Semetín II;2;4;SM;59,9;54;57;35,4;13,6;24,5 Semetín II;2;5;SM;86,1;75;80,5;42,2;21,8;32 Semetín II;2;6;SM;82,3;82,1;82,2;50,4;30,1;40,25 Semetín II;2;7;SM;56,4;55,1;55,8;39,3;18,5;28,9 Semetín II;2;8;SM;72,1;66,2;69,2;58,5;16,3;37,4 Semetín II;2;9;SM;72;61,8;66,9;63,1;24,9;44 Semetín II;2;10;SM;57,5;48,1;52,8;43,1;12,8;27,95 Semetín II;2;11;SM;57,4;56,4;54,4;37,5;19,8;28,65 Semetín II;2;12;SM;71,1;62;66,5;43,7;15,9;29,8 Semetín II;2;13;SM;59,7;55,5;57,6;40,5;16,2;28,35 Semetín II;2;14;SM;79,2;59;69,1;51,5;25,8;38,65 Semetín II;2;15;SM;68,1;66;67;74;24;49 Semetín II;2;16;SM;93,1;92,1;92,6;56,6;18,1;37,35 Semetín II;2;17;SM;98,1;95,2;96,7;62;24,3;43,15 Semetín II;2;18;SM;66;63,4;64,7;51,6;18,1;34,85 Semetín II;2;19;SM;64,6;57,5;61;28,7;18,7;23,7 Semetín II;2;20;SM;76,3;69,1;72,7;49,1;17,7;33,4 Semetín II;2;21;SM;62,9;56,5;59,7;46;21,3;33,65 Semetín II;2;22;SM;44,5;41,9;43,2;38,4;15,3;26,85 Semetín II;2;23;SM;72;65,3;68,7;42,7;18,7;30,7 Semetín II;2;24;SM;93,2;89,3;91,3;39,5;23,3;31,4 Semetín II;2;25;SM;76;71;73,5;42,1;19,1;30,6 Semetín II;2;26;SM;58,7;57,9;58,3;52,7;22,1;37,4 Semetín II;2;27;SM;59,6;51,8;55,7;52,3;18,6;35,45 Semetín II;2;28;SM;71,3;55,5;63,4;58,1;10;34,05 Semetín II;2;29;SM;66,9;60,3;63,6;53,1;14,7;33,9 Semetín II;2;30;SM;59,5;45,1;52,3;41,5;8,5;25
