1 ProgeCAD 2011 Professional výukový materiál ProgeCAD

2 Tato práce slouží jako popis, jak v programu ProgeCAD narýsovat díl strojního zařízení, konkrétně část otočné hřídele, či navrhnout jednoduché elektrotechnické schéma projektu Drawdio. Příručka je vytvářena ve verzi ProgeCAD Návod je určen uživatelům, jenž mají s programem malé zkušenosti nebo nemají zkušenosti žádné, avšak někdy již pracovali v některém z grafických editorů vektorového typu. Počítá se tak s jistou znalostí ovládání programu, jako například přiblížení, oddálení, posunu výkresu za pomocí středního kolečka, výběr více objektů najednou a další. Samozřejmostí je základní znalost technického kreslení a pravidel technického výkresu. ProgeCAD

3 Rozložení uživatelského rozhraní Hlavní nabídková lišta Nástrojový panel Standart Nástrojový panel hladin Pracovní plocha Panel nástrojů Kreslit Panel nástrojů Modifikovat Lišta se záložkami Příkazový řádek Panel pomocných funkcí ProgeCAD

4 Před začátkem kreslení je třeba si nadefinovat hladiny, jenž nám pomůžou se lépe orientovat ve výkresu. Jsou to takzvané vrstvy, které bývají pro různé druhy čar, jako obrysové čáry, osy, kóty či poznámky. Je možno hladiny zapínat či vypínat a tím zobrazit při čtení výkresu pouze údaje pro nás potřebné. Proto je třeba si některé nadefinovat již před začátkem kreslení a nebo použít některou z předem určených šablon. Hladina se skládá z nastavení tloušťky čar, jejich typy, barvy na výkresu a zda bude při tisku čára zobrazena. Klikneme na ikonu Prozkoumat hladiny, na panelu Vlastnosti prvku, otevře se nám nové okno, kde je možno hladiny vytvářet. Kliknutím na Nová hladina se nám vytvoří hladina, jež pojmenujeme Obrysy a hrany, vše ostatní ponecháme, pouze Šířku čáry změníme ze základní na 0,30 mm. U čar budeme měnit název, typ, barvu a tloušťku čáry. Definovány budou takto: Název Barva Typ čáry Šířka čáry Kóty Modrá Continous 0,20 mm Neviditelné hrany Šedá Dashed2 0,20 mm Obrysy a hrany Bílá Continous 0,30 mm Osy Žlutá Center2 0,20 mm Pomocné přímky Azurová Continous 0,30 mm Šrafování Zelená Continous 0,18 mm U hladiny Pomocné přímky škrtneme ikonu tiskárny, aby se nám při tisky čára nezobrazovala. Pokud budeme dokument tisknout, nastavíme tisk ve stupni šedi a všechny barvy se nezobrazí barevně jako při kreslení, ale pouze černo-šedo-bílé. Zavřeme okno tlačítkem OK. Při pozdější změně hladiny se změní všechny čáry použité ve výkresu při této hladině. Hladinu lze vybrat v rozbalovací nabídce v Panelu hladin. Tyto i další osy použité ve výkresu lze nalézt v přiloženém souboru Hladiny bakalářské práce ProgeCAD.lay. K tomu je předtím třeba stáhnout doplněk Microsoft Visual Basic ze stránek společnosti Progesoft ( Nakonec je třeba zadat v programu příkaz LMAN a hladiny importovat. ProgeCAD

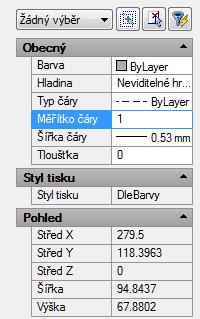

5 Nastavení programu je třeba před začátkem kreslení poupravit, práce v něm poté bude mnohem přehlednější a příjemnější. V první řadě úchopem panelu s Vlastnostmi, za jeho pravý okraj, panel zmenšíme. Je třeba zachovat v panelu čitelné všechny důležité informace, avšak tak, aby se nám zvětšila pracovní plocha. V druhé řadě v Nastavení funkce UCHOP, zapneme položku Průsečík. Do nastavení funkce se dostaneme kliknutím pravým tlačítkem myši na název Uchop. Tento návod slouží k vytvořením výrobků v programu ProgeCAD Pro správné vytváření výkresů je třeba postupovat v návodu správně krok po kroku. Každý krok, je doplněn obrázkem, ke kterému je třeba při vytváření dojít, vykresleny jsou i lišty, panely či okna s ukázkou umístění použitého nástroje nebo funkce. Úkol je vždy nutno přečíst celý pro pochopení problému a poté postupovat znova větu po větě. Text je dále doplněn upozorněním nutným pro správný chod programu či přesné technické kreslení, dále jsou zde poznámky doplňující funkce softwaru a opakování, jenž nám připomíná již zapomenuté poznámky a upozornění. ProgeCAD

6 STROJNÍ SOUČÁST CAD rýsovací programy se využívají v mnoha odvětvích, jedním ze základních je průmysl a to převážně strojírenský. Proto jako první výrobek bude navržena část strojního zařízení, respektive díl strojní hřídele. Hřídel je navržena speciálně pro tento účel, není hleděno na její rozměry ani funkčnost, proto nelze konečný výstup tohoto návodu použít jako dokument k výrobě. ProgeCAD

7 Hřídel je válcového tvaru, s výstupky, členěním i otvory. Ve výkresu budeme na hřídel nahlížet z jejího čelního a horního pohledu, kdy se nám bude jevit jako kulatina, avšak rýsovat ji budeme jako plochu, tedy pomocí čar a obdélníků. Pro naznačení kulatosti bude výsledná kóta značena symbolem průměru (mohl by být dorýsován i boční pohled s kružnicovým vzorem, avšak pro čtení je velmi nepřehledný a ve výkresu zbytečný). Nárys Nejprve si vytvoříme celý tvar výrobku, poté ho doplníme detaily jako jsou otvory, seříznutí či různá zkosení. Začneme tím, že si vytvoříme vodorovnou osu, jenž nám bude značit střed hřídele. Kreslení je dále možno dvěma způsoby, buďto kreslit celý tvar modelu nebo kreslit pouze horní polovinu a spodní poté zkopírovat (avšak pozor, velikosti jsou při kreslení poloviční). Druhý způsob je způsob, jež bude v této práci použit. Vybereme hladinu Osy a pomocí nástroje Čára vytvoříme vodorovnou úsečku dlouhou přibližně 200 mm. Úsečku nakreslíme tak, že klikneme na kterékoliv místo na pracovní ploše, poté myší naznačíme směr, jenž by měla úsečka směřovat a zadáme na numerické klávesnici hodnotu 200. Předtím je třeba zapnout režim KOLMO ve spodní části obrazovky, vhodný pro rýsování pouze ve vodorovné či svislé pozici. Hodnotu 200, potvrdíme Enterem. Poznámka: Výkresová plocha je nekonečný prostor, je možno pracovat kdekoliv. Poznámka: Kreslení ukončíme klávesou Enter. Klávesou Enter dále potvrzujeme všechny úkony, jako číselné hodnoty, či písemné příkazy. Přepneme zpět na hladinu Obrysy a hrany. Kreslení začneme od levé strany. Vytvoříme obdélník o rozměru 6,5x13 mm. Obdélník kreslíme pomocí nástroje Čára, stejný způsobem jakým jsme kreslili osu. Jelikož obdélník není kreslen celý, spodní stranu obdélníku ležící na ose necháváme prázdnou. Konec obrazce potvrdíme tlačítkem Enter. Pozor: 6,5 mm se píše jako 6.5 [mm], tedy s desetinou tečkou! Na numerické klávesnici je desetinná čárka. Poznámka: Obrazovku přiblížíme/oddálíme pomocí kolečka myši, zobrazíme tak obrazce ve viditelné podobě a nahlédneme blíže k přichytávání objektů. ProgeCAD

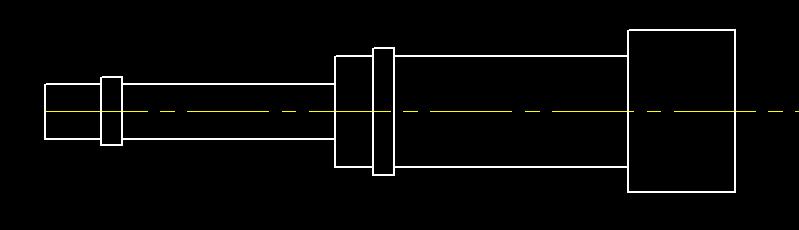

8 Dále vytvoříme sérii obdélníků, respektive obdélníku částečných, jelikož jejich spodní strany ležící na ose narýsovány opět nebudou. Použijeme nástroj Čára a nakreslíme tyto obrazce jak jdou za sebou, začneme od levé strany. Vždy udáme směr čáry a zadáme hodnoty její velikosti, potvrdíme enterem a tak postupujeme dále a dále. Pracujeme v hladině Obrysy a hrany. Velikosti obdélníků: 8x5 mm, 6,5x50 mm; 13x9 mm; 15x5 mm; 13x55 mm; 19x25 mm (kóty ve výkrese nerýsujeme) Nyní vše co máme narýsováno zkopírujeme a otočíme pod osu, použijeme k tomu funkci Zrcadlení na pravé straně programu. Vybereme tento nástroj, poté označíme všechny vytvořené obdélníky. Označení provedeme přetažením přes všechny čáry najednou, vybere-li se nám u toho i osa, odstraníme ji z výběru podržením Shift a kliknutím na ni. Poté potvrdíme Enterem. Nyní naznačíme osu zrcadlení, jenž je shodná s osou výrobku. Vybereme tedy první krajní bod osy a poté druhý. Nyní máme na výběr, zda smazat původní obraz, přednastaveno je NE, proto pouze potvrdíme enterem. Poznámka: Výběr více prvků ve výkresu, tvoříme tak, že přes ně přetáhneme výběrový obdélník, vyberou se nám pouze úsečky, jenž byli zcela označeny. Úsečky lze označovat i vybíráním jednotlivých čar a to kliknutím na každou z nich. Odebrání z výběru se provádí za pomocí tlačítka Shift. ProgeCAD

9 Základní část hřídele máme narýsovánu, nyní ji pouze doplníme o zkosení, zúžení a další prvky. V přední části se nám součást zužuje do špičky, což bude znázorněno z boku pouze jako zkosení. Vybereme nástroj Zkosení, Zadáme V (zkratko pro funkci Vzdálenost) a potvrdíme tlačítkem Enter, díle zapíšeme 5, poté 6.5 (vše potvrzujeme enterem). Nyní již klikneme na horní a poté boční přední hranu výrobku a potvrdíme Enterem, hrany se nám zkosí, totéž provedeme i u úseček pod osou. Rohy vzniklé po zkosení navzájem spojíme (viz obrázek). Opakování: Vše vždy potvrzujeme tlačítkem Enter. Tlačítkem Enter i celou akci ukončíme, popřípadě se po ukončení pomocí Enteru opět dostaneme ke stejnému nástroji a není třeba ho již vybírat. Nyní si naznačíme drážku, jenž je vytvořena ve třetím otvoru. Drážka není z tohoto pohledu vidět, proto ji naznačíme pouze čárkovanou čarou. Vybereme hladinu Pomocné přímky a vytvoříme úsečku 15 mm od levého kraje třetího dílu zde nám drážka začíná. Dále hladinou Neviditelné hrany opět za pomocí nástroje Čára rýsujeme otvor dle obrázku. Pomocnou přímku smažeme. Poznámka: Čáru smažeme jejím vybráním a stiskem klávesy Delete nebo nástrojem Smazat. Na předposledním otvoru si zakreslíme sraženinu kulatého profilu, jenž je stejně hluboké, jako drážka, proto bude vypadat velmi podobně, respektive podobně se rýsovat. Od kraje si opět pomocnou přímkou odměříme 10 mm, dále vytvoříme obdélník hluboký 6.5 mm a dlouhý 35 mm. Kreslíme v hladině Obrysy a hrany. Poznámka: Nejprve je třeba vybrat potřebnou Hladinu a poté až nástroj Čára. Dále zvolíme nástroj Ořež. Vybereme horní čáru a obě nově vytvořené, na ni kolmé. Potvrdíme. Nyní vybereme prostřední část, potvrzením nám zmizí. ProgeCAD

10 Zde je vyvrtaný otvor, jenž opět nevidíme. ale víme o něm a o jeho hloubce 13 mm a průměru 9 mm. Kreslení začneme od středu úsečky, pomocnou úsečkou odměříme 4,5 mm směrem ke kraji a poté narýsujeme obdélník, jež má velikost 13x9 mm. Pro kreslení použijeme hladinu Neviditelné hrany. Poznámka: Střed je naznačen oranžovým trojúhelníčkem. Vybereme nástroj Zkosení, zadáme V, potvrdíme, Další zadané velikosti 3 a 4,5 opět potvrdíme (každou z nich). Kliknutím označíme svislou a poté spodní vodorovnou úsečku otvoru. Po vytvoření zkosení to samé opakujeme na druhé straně. Poznámka: Při čtení v příkazovém řádku, zjistíme, že při druhém zadávání není třeba udávat hodnoty ale pouze vybrat čáry pro zkosení. Nakonec vedeme osu, v hladině Osy kreslíme Čáru. To znamená, že klikneme na vrchol zkosení a 3 vteřiny počkáme, poté pomalu opatrně posuneme kurzorem malinko dolů a naznačí se nám kříž, podle něj sjedeme kousek níž a narýsujeme směrem vzhůru čáru, osa musí daný otvor mírně přesahovat. Dokreslíme Opět hranu spojující místa počátku zkosení. Nyní si vybereme všechny úsečky tvořící otvor, včetně osy a změníme jejích vlastnosti. V levém panelu vlastností změníme Meřítko čáry na 0,6. Měřítko osy, vedoucí skrz celé těleso změníme na 0,8. Opakování: Desetinná čísla píšeme vždy oddělená tečkou. Prostřední osu vedoucí skrz dále posuneme. Vyznačíme ji a úchopem za její levý bod ho posuneme směrem dál od hřídele, na pravé straně ho naopak přisuneme blíže ke hřídeli. Na konci hřídele je vytvořen otvor pro vsunutí například další součásti. Otvor má průměr 13 mm a hloubku 6 mm. Pomocnými přímkami, si odměříme velikost otvoru i jeho hloubku a Čárou v hladině Neviditelné hrany spojíme. Měřítko obou čar změníme na 0,6. Pomocné čáry opět smažeme. ProgeCAD

11 Půdorys Narýsujeme si pohled z vrchu, takzvaný půdorys (pohled z vrchu na půdu, na zem). Půdorys se umísťuje pod nárys a musí ležet pod ním přímo, proto využijme konstrukčních čar na jeho přesné umístění. Konstrukční čára: Čára jenž kreslíme v hladině Pomocné přímky. Jedná se o nekonečnou přímku, jenž nám udává směr vybrané úsečky. Tzn., vybereme dva body na úsečce a vtvoříme z ní přímku. Pohled můžeme vytvořit mnoha způsoby, vytvořit si pomocí dvou přímek místo, kde bude pohled ležet, ty protnout osou a hřídel narýsovat stejným způsobem jako jsme rýsovali v prvních krocích. Nebo vytvořit konstrukčních přímek mnoho (v každé změně průměru hřídele) a pouze dorýsovat vodorovné čáry. Kopie: Nástroj, s nímž po kliknutí vybereme vše co chceme zkopírovat (celý horní pohled). První nákres vyznačíme a potvrdíme. Dále se vybere bod, jež je klíčovým pro kopírování (bod na průsečíku osy s přímkou) a nyní vybereme bod kam se má kopie umístit (bod protínající přímku se spodní osou). Potvrdíme. My využijeme způsob, kopírování. Tzn. vytvoříme si Konstrukční čáru prodloužením kterékoliv svislé úsečky. Tuto přímku protneme osou, přibližně o stejné délce a umístění jako na vrchním obrazu. Dále nástrojem Kopie celý vrchní pohled zkopírujeme. Na kopii umažeme vše co je navíc (oba otvory i zešikmení) a dorýsujeme do základního tvaru. Vytvoříme otvor. Konstrukčními čarami si určíme z horního pohledu kde otvor leží, není nutno to doměřovat číselně. A narýsujeme obdélník 4 x 20 mm, nyní jíž v hladině Obrysy a hrany. ProgeCAD

12 Rohy otvoru zaoblíme nástrojem Zaoblení. Zadáme P, jako poloměr a poté hodnotu 1.5. Nyní již jen vybereme dvě úsečky spojující se v rohu, potvrdíme. Nyní vyvoláme za pomocí tlačítka Enter nabídku zaoblení a opět již jen vybereme protínající se úsečky, toto uděláme i u zbylých dvou rohů. Sražení se nám projeví z horního pohledu jak obdélník umístěný pár milimetru od kraje, jelikož není sražen válec v polovině, ale v jeho horní části. Pomůžeme si Konstrukční čárou určit místo kde obdélník leží a pouze dorýsujeme. Rozměry obdélníku jsou 22,5 x 35 mm. Odsazen od kraje je 1,75 mm. Otvor se nám z pohledu jeví pouze jako kružnice, proto si ji narýsujme. Lze vybrat zadání kružnice pomocí středu a poloměru (4,5 mm) či střed průměru (9mm). Kružnice leží ve středu obdélníku, střed lze zjistit mnoha způsoby: odměřit si od kraje vzdálenost po ose, udělat si uhlopříčky či konstrukční čáru ze středu otvoru v nárysu. Středem kružnice vedeme krátkou osu v hladině Osy, jenž opět přesahuje její okraj, osu narýsujeme od středu směrem nahoru a poté od středu směrem dolu (nestane se nám tak, že by ve středu kružnice nastala mezerami mezi čárami čerchované osy). Měřítko čar osy nastavíme 0,15 nebo můžeme ponechat - u malých otvoru není nutno aby byla osa čerchovaná. Oba pohledy máme nyní hotové. Lze doplnit výkres o třetí pohled, tzv. bokorys, avšak ten nám již nenaznačí nic co bychom neviděli v pohledech předchozích. Při správném kotování bude naznačena i kulatost výrobku. Byly-li by použity místní pohledy a řezy, stačil by výkres pouze jeden. ProgeCAD

13 Dva místní řezy si zde i přesto naznačíme. Místní řez je nakouknutí pod povrch jednoduché součásti v místě otvoru, kde v uvedeném místě je součástka jakoby rozkrojena. Materiál jenž nám zůstane po řezu viditelný naznačíme šrafováním (kovové materiály i šrafy obecně se kreslí šikmou čarou), otvory či díry zůstanou nevyplněny. Čtení výkresu je poté přehlednější, místo neviditelných hran jsou hrany viditelné, které lze lépe zakótovat. Ukážeme si tak zde i další možnosti a funkce programu ProgeCAD. Pomocnou čarou si odměříme 8 mm od každého kraje části s otvorem. Poté přepneme do hladiny Šrafování a vytvoříme Oblouk daný počátkem, středem a koncem. Nově vzniklý oblouk si označíme a uchopením za jeho nejnižší bod ho zmenšíme a to tak, že daný bod posuneme ve výkresu nahoru, avšak tak, aby oblouk nezakrýval naznačený otvor. Klikneme na nástroj Šrafy.. Vyskočí okno, kde nastavíme Vzor na ANSI31, Měřítko zvolíme 0,75. Dále klikneme na Označit plochu bodem (vyskočené okno se zavře). Dostaneme se zpět na výkresové pole, kde klikneme na obě plochy co chceme vyšrafovat - část kruhu pod osou a dále prostor kolem otvoru (pokud se nic nestane, není třeba klikat víckrát) a potvrdíme Enterem. Zpátky v okně s vlastnostmi můžeme vše změnit a nakonec potvrdíme tlačítkem OK. Ve výkrese se nám objevilo zelené šrafování. Nyní pouze vybereme úsečky tvořící otvor a změníme jejich hladinu na Obrysy a hrany. Stejný zákrok provedeme i u druhého otvoru, zde však jako krajní body Oblouku použijeme krajní body výseče. Oblouk již není třeba ani zmenšovat. Úsečky tvořící dutinu změníme v hladině na Obrysy a hrany a v prostoru kolem nich vytvoříme Šrafy. Nastavíme opět vzor ANSI31, měřítko 0,75 a klikneme na Označit plochu bodem. Vybereme tři oblasti tvořící řez, potvrdíme Enterem a v okně s nastavením zmáčkneme OK. Poslední místní řez vytvoříme ve spodním pohledu, kde takto označíme otvor v zadní části. ProgeCAD

14 Nyní je již výkres hotov, když se podíváme na oba dva nárysy, je již vidět vše, co je třeba pro správné vyrobení tohoto výrobku. Jediná věc který chybí jsou rozměry. Kótováním lze určit velikosti, toleranci či psát popisky na výkres. Nyní si ukážeme, jak v programu Proge- CAD správně vytvořit kotování. Klepnutím v hlavní nabídkové liště na Zobrazit, poté na Panel nástrojů zobrazíme okno, kde zaškrtneme Kóty. Nejdříve nastavíme Styl kotování. Velikost kotovací šipky nastavíme na 3. V záložce Čáry změníme odsazení od počátku na 0,300, Přesahy čar za kóty nastavíme na 1, Výšku textu v záložce Text změníme na 3.8. Další drobné úpravy velikosti lze posléze doplnit, nejdůležitější je vždy přizpůsobit velikost šipek a textu velikosti výkresu. Začneme kotováním od pravého největšího průměry hřídele. Zadáme Lineární kótu, vybráním krajních bodů úsečky a vysunutím vytvoříme kótu 38. Kóta je narýsována modrou barvou, jelikož pracujeme v hladině Kóty. Nyní kliknutím na Esc zrušíme další kotování a levým tlačítkem klikneme na kótu vytvořenou. U hodnoty je třeba zadat značky pro průměr, aby bylo poznat, že se jedná o válcovitou součást. Proto v levém panelu Vlastnosti sjedeme níže a v části zvané Primární jednotky nalezneme kolonku Předpona kóty. Zde napíšeme %%C a potvrdíme. Změní se nám kóta z hodnoty 38 na stejnou hodnotu, avšak se značkou průměru před číslem. Poznámka: Panel s vlastnostmi posuneme níže, pomocí posuvníky na jeho levé straně. Kotování průměru je třeba zadávat tímto stylem, jelikož kóty pro průměr je možné vytvořit pouze z kružnic a oblouků. Další pomocné zkratky jsou: %%D pro stupeň; %%P pro hodnotu +/-; %%% pro vykreslení znaku procenta Tyto i další speciální znaky lze umístit jak před tak i za text kóty. ProgeCAD

15 Takto vytvoříme i kótu rozměru otvoru v zadní části avšak ve spodním pohledu s místním řezem. Vyznačíme krajní body otvoru, vysuneme kótu a před text zadáme hodnotu %%C. Poznámka: V panelu Vlastnosti lze nyní nepotřebné části jako Čáry a šipky, Text či Přizpůsobit schovat kliknutím na šipku na pravé straně vedle nadpisu. Poznámka: Kótu lze po uchopení posunout tažením za modrý čtvereček v jejím středu. Okótujeme i druhý rozměr otvoru. Nyní okótujeme horní rozměr kliknutím na krajní body poslední vodorovné úsečky. Vytáhneme kótu, poté klikneme na Řetězové. Nyní pouze směrem vlevo okótujeme všechny úseky se změnou velikosti. Kliknutím na konce jednotlivých částí hřídele se nám ve stejné úrovni vytvoří kóty s číselnými údaji. Kóty uprostřed s hodnotami 9, 5, 10 a kótu s hodnotou 10 na kraji si označíme a ve Vlastnostech vybereme podnadpis Přizpůsobit, kde v položce Přesunout text vybereme Přesunout text a přidat odkazovou čáru. To nám zapříčiní vytvoření kotovací čáry pod textem a při posunu textu nám kotovací čára zůstane a od textu (číselné hodnoty) se nám ke kotovací čáře vytvoří odkazová čára. ProgeCAD

16 Zakótujeme si rozměr otvoru dle obrázku. Poznámka: Vytvořená kóta se dá uchopit za její střední část a libovolně posouvat - vhodné k tomu vypnout funkci Kolmo. Za použitá další lineární kóty okótujeme hloubku výseče a i hloubku otvoru. Velikost šrafování se nekotuje. Poznámka: Vynášecí čáry se dají přesněji umísťovat. V neposledním kroku okótujeme zbylé průměry hřídele. Kotu vytvoříme od středu nebo od krajů pomyslných kulatých částí a kótu umístíme dovnitř výkresu hřídele, poté kliknutím na okótování vysuneme hodnotu velikosti ven z výkresu výrobku a zadáme předponu %%C. Je možno nejdříve vytvořit všechny kóty a poté je všechny vysunout ven. Další kóty vytvoříme v půdorysném náčrtu. Zde již okótujeme pouze to co již není zakótováno v pohledu horním. Šířku výseče na pravé části okótujeme klasickou Lineární kótou. Na průměr otvoru již zvolíme kótu Průměr. Klikneme na kružnici a vyneseme vynášecí čáru s číselnou hodnotou. ProgeCAD

17 Při kotování prvního otvoru zakótujeme jeho zaoblené rohy pomocí kóty Poloměr (ležící ihned vedle kóty Průměr), stačí zakótovat pouze horní či spodní polovinu, osa naznačuje, že je součást pravidelná i na druhé straně osy. Dále zakótujeme její kratší rozměr pomocí kóty lineární, delší rozměr již máme zakótován v nárysu. Nyní již pouze můžeme některé kóty poupravit, doladit jejich přesné umístění. V mém případě byly vytvořeny kóty znázorňující velikost otvoru na konci hřídele ve spodním nákres a v horním smazány. Pro přehlednější čtení kót to tak lze učinit například i s některými kótami otvoru či výseče. Pravidlem však zní, že musí být zakótováno vše, avšak pouze jednou. Dále již můžeme pohledy přiblížit blíže k sobě, to za pomocí nástroje Posunout. Vybereme nástroj, poté vybereme celý spodní nákres a potvrdíme. Vybereme klíčový bod (jakýkoliv bod součásti) a máme-li zapnutou funkci Kolmo, tak nákres pouze posuneme blíže směrem nahoru. ProgeCAD

18 ELEKTROTECHNICKÉ SCHÉMA V počítač řízeném rýsovacím programu lze narýsovat výkres z kteréhokoliv odvětví, o čemž se přesvědčíme v další ukázce, kdy ProgeCAD využijeme jako nástroj pro kreslení elektronických schémat. Práce zde není tak jednoduchá a intuitivní jako v CAD programu specializovaném na elektroniku, avšak kreslení je možné. Pokud bychom chtěli vytvářet elektronický návrh, doporučuji použít software Eagle (Easily Applicable Graphical Layout Editor) od společnosti CadSoft, jenž je přívětivý program pro výrobu plošných spojů a jejich návrhů. ProgeCAD

19 Ve specializovaném programu jsou již vytvořeny součástky které budeme používat, respektive jejich značky. My si je zde musíme vytvořit. Vytvářením je myšleno narýsovat potřebnou značku a uložit ji jako takzvaný Blok, který lze poté kdykoliv zpětně vyvolat a tím nemusíme každou součástku znovu rýsovat. První součástkou je rezistor značený jako obdélník v poměru stran 2:3. Proto nástrojem Obdélník narýsujeme obdélník 60 x 90 [mm]. Klikneme na nástroj Obdélník, poté na libovolné místo na pracovní ploše, napíšeme R jako rozměr, potvrdíme. Zadáme 90, potvrdíme, poté 60 a opět potvrdíme, nyní na obrazovce klikneme a vytvoří se nám tvar obdélníku. K obdélníku nástrojem Čára dokreslíme úsečky dlouhé 20 mm. Tzn. zapneme funkci Kolmo. Čáru začneme uprostřed kratší strany obdélníku (střed je naznačen oranžovým trojúhelníkem), vodorovným směrem naznačíme úsečku a zadáme hodnotu 20, hodnotu potvrdíme Enterem a stiskneme Enter ukončíme kreslení. To samé i na druhé straně. Poznámka: Výkresový pracovní prostor je nekonečný, je možno pracovat kdekoliv. Nyní přetažením vyznačíme celý narýsovaný objekt a klikneme na Vytvořit blok. Zadáme v okně název Rezistor. Dále vybereme Označit základní bod a vybereme bod na levém konci úsečky. Dokončíme tlačítkem OK. Opětné vyvolání je možné tlačítkem Vložit blok. Značku rezistoru nyní můžeme smazat. Poznámka: Mažeme vybráním požadovaných prvku a stiskem klávesy Delete nebo též nástrojem Smazat. Další značkou bude značka pro kondenzátor. Opět narýsujeme obdélník, o rozměrech 80 x 10 [mm] s tímto postupem: Nástroj Obdélník, kliknout na plochu, zadat R; 80; 10 a kliknout na plochu (vše potvrzovat Enterem). Nyní pomocí nástroje Čára nakreslíme úsečku směrem od středu spodní hrany dolů. Střed značen pomocí malého oranžového trojúhelníčku. Naznačíme úsečku směrem dolů a zadáme na numerické klávesnici hodnotu 10. Nyní klikneme na nástroj Kopie. Vyznačíme pouze obdélník bez čáry a klikneme na Enter, poté klikem na střed horní hrany (opět trojúhelník) a poté na konec úsečky vytvoříme kopii. Potvrdíme. Nyní označíme střední úsečku a tlačítkem Delete smažeme. Ze středu hran vytvoříme opět čáry, jednu směrem nahoru, druhou směrem dolu, o délce 20 mm. ProgeCAD

20 Poznámka: Je nutno vše potvrzovat tlačítkem Enter, každou hodnotu i ukončení celé akce. Narýsované obdélníky vyplníme barvou: Nástrojem Přechod barev.., kde klikneme na Označit plochu bodem. Na obrazovce kam jsme se zpět vrátili vyznačíme oba obdélníky - kliknutím na jejich plochu, jenž se bude zabarvovat. Potvrdíme Enterem. V nabídce nyní změníme barvu z modré na barvu bílou. OK. Poznámka: Označování prvků probíhá přetažením přes celou délku úsečky, jenž chceme vyznačit, respektive útvaru, nebo klikáním na jednotlivé čáry. Čáru z výběru odebereme držením Shiftu a kliknutím na ní. Vytvořenou značku budeme dále potřebovat, tak si ji nyní zkopírujeme. Označíme celou značku a vybereme nástroj Kopie, nyní vybereme referenční bod (což je jakýkoliv bod na značce - v tomto případě). A zkopírujeme ji jejím posunutím kamkoliv jinam. Potvrdíme. Poznámka: Kopírování i přesouvání objektů pracují na stejném principu jsou stejný, v případě kopírování zůstane na původním místě originální obraz. Vytvoříme blok této značky. Vyznačíme si originální obraz, klikneme na Vytvořit blok, jako název zadáme Kondenzátor nepólový a jako základní bod horní bod horní úsečky. Z kopie si vytvoříme kondenzátor avšak s pólem. Kopii máme vytvořenou, protože se původní obraz chová již jako jeden celek. Kliknutím na výplň obdélníků a stiskem Delete výplň smažeme, nástrojem přechod barev opět vytvoříme výplň, však pouze ve spodním obdélníku. Klikneme na nástroj Víceřádkový text.. a nakreslíme obdélník v levém horním rohu značky, obdélník nám značí, kde bude text ležet, je jedno jak bude velký a kde přesně bude nakreslen, značka bude stejně přesněji upravena. Nakreslíme ho do míst, kde je na obrázku napsáno plus. Do zobrazeného textového pole napíšeme + (bez uvozovek), které poté vyznačíme a změníme velikost textu na 16 a potvrdíme, stiskneme OK pro ukončení. Nyní kliknutím a uchopením vzniklého plus ho posuneme na vhodné místo. Celou vytvořenou značku uložíme jako nový blok, pod názvem Kondenzátor pólový. Opět se stejným základním bodem. Poznámka: Klávesa Esc nás vrací zpět do původního nastavení, kdy není vybrán žádný nástroj. ProgeCAD

21 Další značku začneme obdélníkem 100 x 10 [mm], vyplněným bílou barvou (viz přechozí kroky). Nyní pomocnou úsečkou odměříme od levého spodního rohu 30 mm po hraně obdélníku. Pomocné úsečky kreslíme jako čáry v hladině Pomocné přímky. Poté opět přepneme do Obrysy a hrany a zrušíme režim Kolmo. Začneme rýsovat čáru od vzniklého bodu (30 mm od kraje) směrem k levému kraji. Na rohu vyčkáme 3 4 vteřiny, na zobrazení kříže napříč obrazovkou. Pomalu posunujeme kurzor směrem dolu, po naznačené tečkované čáře. Zadáme hodnotu 40. Po vytvoření šikmé čáry, zapneme zpět funkci Kolmo a nakreslím vodorovnou čáru 40 doleva. Pomocnou úsečku smažeme. Poznámka: Pomocné přímky, kreslíme v hladině Pomocné přímky a složí nám k přesnému určení místa. Pomocí nich, lze odměřit vzdálenosti, udávat směry a tvořit úchopové body. Po její použití se mažou. Pomocí nástroje Zrcadlení zrcadli uděláme kopii obou úseček. Označíme obě úsečky a klikneme na nástroj Zrcadli. Nyní klikneme na střed obdélníku a naznačíme směr dolu. A klikneme. Potvrdíme a je hotova i druhá strana. Značku doplníme horní úsečkou 40 mm svisle vzhůru od středu horní hrany obdélníku a opět vytvoříme kamkoliv kopii, jelikož bude třeba značku dvakrát upravovat. Na originální značce nakreslíme šipku: Pomocnou čarou odměříme 15 mm po směru šikmé čáry - vypneme funkci Kolmo a nástrojem Čára v hladině Pomocné přímky naznačíme šikmý směr a stiskneme 15. Přepneme do hladiny Obrysy a hrany a vybereme nástroj Mnohoúhelník. Zadáme 3 jako - 3 strany. Střed vybereme na konci vytvořené 15 milimetrové čáry a jako poloměr kružnice, jenž trojúhelník vepisuje, slouží velikost dané úsečky, proto klikneme na druhý konec pomocné modré úsečky. Pomocnou čáru smažeme. Poznámka: Režim KOLMO, umístěný ve spodní části obrazovky, je vhodný pro rýsování pouze ve vodorovné či svislé pozici. ProgeCAD

22 Trojúhelník nyní vyplníme bílou barvou. Stejné operace při vytváření šipky provedeme i na levé spodní části kopie značky, kde nakreslíme šipku směrem dolů. Oba obrázky nyní uložíme jako bloky, horní značku pod názvem Tranzistor PNP, spodní jako Tranzistor NPN. Základní body jsou opět horní body úsečky. Všechny potřebné bloky výkresu jsou narýsovány a uloženy, proto je nyní smažeme, jako bloky stále zůstanou uloženy. Na čisté pracovní ploše začneme rýsovat schéma. Hlavní součástkou je časovač 555, znázorněn jako obdélník 300 x 400 [mm]. Následně budou nakresleny jeho nohy neboli vývody (drátky), těch je celkem 8. Poznámka: Zapneme si režim KOLMO, jelikož všechny čáry se kreslí na sebe kolmé. ProgeCAD

23 Prvně pomocí čáry v hladině Pomocné přímky odměříme vzdálenosti potřebné pro udání přesného místa odkud vedou úsečky. Vzdálenosti jsou velké 100 mm. Osm vývodu znázorněných většinou jak čára dlouhá 200 mm nakreslíme pomocí nástroje Čára v hladině Obrysy a hrany. Pravou spodní čáru nakreslíme již dlouhou 470 mm abychom ji poté nemuseli prodlužovat. Pomocné modré čáry smažeme. Poznámka: Při nakreslení celého schématu zjistíme, že mnohé čáry mohly být z vizuálního estetického hlediska narýsovány kratší, některé delší, proto si pro úpravu již nyní můžeme čáru jdoucí z pravé strany zvolit dlouhou pouze 150 mm. Nyní jíž na výkres začneme vkládat součástky vytvořené a uložené do bloků, spojovat je čárami (znázorňující dráty v obvodu), doplňovat uzly a dalšími prvky. Na spodní levou nohu si vložíme kondenzátor. Klikneme na Vložit blok, z nabídky vybereme Kondenzátor nepólový, odškrtneme možnost Umístit blok při vložení a poté již klikneme na Vybrat a vybereme konec levé spodní úsečky. (V opačném případě bychom klikli rovnou na Vložit, zadali bychom konec úsečky (stejný bod jak při prvním řečeném vkládání), avšak museli bychom zadávat jednotlivě hodnoty měřítka vzhledem k osám x, y i z a poté udávat uhel otočení. V tomto případě, kdy obsah bloku nezvětšujeme ani nezmenšujeme, je původní vložení jednodušší). Zobrazí se nám zpět tabulka. Poznámka: Někdy je nutné kliknout na bod vložení dvakrát. Až se nám zobrazí opět nabídkové okno klikneme na OK. Pod značku poté dokreslíme čáru 200mm. ProgeCAD

24 Dále pokračujeme na levé straně, kde vedeme od prostření čáry čáru dolu, dlouhou 400, jdoucí přes konec čáry spodní. Dále ze stejného místa táhneme čáru 100 směrem vlevo. Od horní úsečky kreslíme čáru 100 směrem nahoru a 330 vlevo ze stejného bodu. Na obrázku nové čáry znázorněny červeně. Na vzniklé čáry nyní vložíme značku Rezistoru (viz obrázek). Opět klikneme na Vložit blok, vybereme Rezistor a odškrtnutím Umístit blok při vložení a kliknutím na Vybrat zadáme místo kde bude rezistor ležet. U horního rezistoru je poté třeba zadat hodnotu Natočení na 90, u spodnějšího na 180. Nakonec dokreslíme čáry dle obrázku. Čáry na levé straně zakončíme kružnicí. Vybereme z nabídky kružnic Kružnici dvěma body - pro výběr kružnice z nabídky je třeba podržet tlačítko myši na ikoně Kružnice. Klikneme na konec úsečky, naznačíme směr ven (vlevo) a zadáme hodnotu 40. Potvrdíme. Totéž i na druhém konci. Kružnici použijeme i pro kreslení uzlů, spojujících dráty. Zde vložíme Kružnice střed-poloměr s poloměrem 10 mm, vložíme je na místa, kde se kříží více čar. Poté všechny části všech malých kružnic vyplníme Přechodem barev. Kde opět použijeme bílou barvu jako výplň. ProgeCAD

25 Na levé spodní čáře bude vložen blok s názvem Nepólový kondenzátor. Hodnoty x, y, z jsou opět 1, 1, 1, natočení je též ponecháno na 0. Dokreslíme čáru směrem dolu (303 mm) a směrem vpravo ji poté spojíme s poslední nakreslenou částí. Vytvoříme opět uzly, jako kružnice s poloměrem 10 (R=10 mm) a vyplníme bílou barvou. Na pravé straně nyní vložíme blok o názvu Rezistor, tak jak leží, bez změny úhlu, od něj narýsujeme úsečku 150 mm, na níž navazují kolmé úsečky o délkách 200 mm. Na každý z vytvořených konců úseček nakreslíme další úsečky o délkách 100 mm směrem vpravo. Na průsečík ležící za rezistorem vytvoříme uzel (kružnicí o poloměru 10) a vyplníme Přechodem barev. Na konečné úsečky vložíme Tranzistory. Na horní bude vložen Tranzistor PNP, na spodní Tranzistor NPN, oba je nutno natočit o úhel 90. Spojíme tranzistory mezi sebou a vyvedeme čáru od tranzistorů ke krajům, na úroveň čar již nakreslených, To provedeme, že nástrojem Čára kreslíme čáru směrem ke kraji (horní/ dolní), myší najedeme na bod na jehož úrovni chceme skončit (například konec dolních/horních úseček jdoucích z velkého obdélníku) a 3-4 vteřiny počkáme, poté se nám při pohybu myši vytvoří kříž, díky němuž určíme správnou polohu kolmou na vybraný bod (konec úsečky). Chybějící čáry a uzly na místech křížení čar dokreslíme. A vyplníme. ProgeCAD

26 Ze středu úsečky ležící mezi tranzistory vedeme kolmou čáru 200 mm, na níž vložíme blok Kondenzátor pólový, který natočíme o 90. A ukončíme ho opět úsečkou 200 mm. Na průsečík narýsujeme uzel. Horní i spodní čáru výkresu dorýsujeme do stejné úrovně (úsečka bude dlouhá 470 mm). Od spodní čáry vytvoříme odnož jdoucí z poloviny poslední úsečky do úrovně poloviny úsečky svislé jdoucí z tranzistoru NPN dolů. Poznámka: Střed (polovina) je naznačen jako malý oranžový trojúhelník. Trojúhelník se zobrazí pouze v režimu kreslení. Doplníme uzle v průsečíku čar (vyplněná kružnice poloměr 10 mm). Na koncích úseček vytvoříme opět zakončení v podobě kružnice o průměru 40 mm zadané dvěma body. Návrh schématu projektu Drawdio je nyní hotov. Je zde vidět, že lze v programu vytvořit i elektronické schéma, avšak jeho pozdější úpravy jako vzdálenost čar mezi objekty či zvětšení značky součástky je již obtížné. Na obrázku změněny rezistory na velikosti 120 x 80 mm. ProgeCAD

27 Obraz s upravenými proporcemi, značky vyznačeny zeleně. Výkres je již hotov, doplnit ho je nutno nyní popisky. Každá součást musí být popsaná zkratkou a v případě více značek na výkresu i číslem. K tomu použijme nástroj Víceřádkový text.. Značky si pouze označíme jejich označením, hodnoty, velikost či jiné doplňující údaje psát nebudeme, ty by byly vysvětlený v popisovém poli na výkresu. Nastavení textu: V panelu Formát vybereme Styl textu.. V okně nyní vytvoříme Nový styl s názvem Popisky. Pevnou výšku textu nastavíme na 48, Název písma textu zvolíme například iso3098b.shx. ProgeCAD

28 Po kliknutí na nástroj Víceřádkový text, nakreslíme uprostřed hlavní součástky malý obdélník. Do pole pro text nyní napíšeme IO (Integrovaný Obvod) a potvrdíme tlačítkem OK. Nyní kliknutím na text a následně novým kliknutím a tažením lze text přemístit přesně doprostřed obdélníku (pro jednodušší přesouvání vypneme režim Kolmo). Nyní takto pokračujeme dále a na levé či horní straně čar jdoucích z IO napíšeme a přesně umístíme číselné označení vývodů (dle obrázku). Popisky kreslíme v hladině Kóty. Dále popíšeme všechny značky jejich písmenem a číslem, Rezistory R1, R2, R3, Kondenzátory C1, C2, C3, Tranzistory T1, T2. ProgeCAD

29 Vstupní body označíme jako PAD1 a PAD2, napájení VCC a GND je umístěno vpravo nahoře a dole, prostřední vývody na pravé straně slouží pro připojení sluchátka (SLUCH+ a SLUCH-). Výsledné schéma je nyní hotové. Schéma vytvořené ve specializovaném programu, programu EAGLE. Adam Dolejš Havlíčků Brod, 2013 ProgeCAD
