Power Safety. Protect RCS. Usměrňovače, nabíječe a DC systémy SPRe - Jednofázový usměrňovač TPRe - Třífázový usměrňovač PERFECT IN FORM AND FUNCTION

Transkript

1 Power Safety Protect RCS Usměrňovače, nabíječe a DC systémy SPRe - Jednofázový usměrňovač TPRe - Třífázový usměrňovač Vstup 220/230/240 1 fáze 380/400/415 3 fáze Výstup 24 V A 48 V A 110 V A 125 V A 220 V A Navržen pro všechny průmyslové aplikace Ropa a zemní plyn, petrochemie Offshore, Onshore, Produktovody Energetika Výroba, přenos, distribuce Doprava Železnice, letiště, lodní doprava Voda Destilace, úprava Měření a řízení procesů Chemie, doly, hutnictví, papírenství Všechny další průmyslové aplikace Robustní, spolehlivý a flexibilní Řada Protect RCS je nejnovější generace robustních průmyslových usměrňovačů, nabíječů a DC systémů od AEG Power Solutions. Osvědčená technologie mikroprocesory řízených tyristorů zajišťuje vysokou spolehlivost při napájení a nabíjení baterií. Více flexibility při řešení konkrétní aplikace. K dispozici: Standardní konfigurace systému Systémy přizpůsobené na míru navrženy v souladu s přesnými specifikacemi uživatele >> PERFECT IN FORM AND FUNCTION

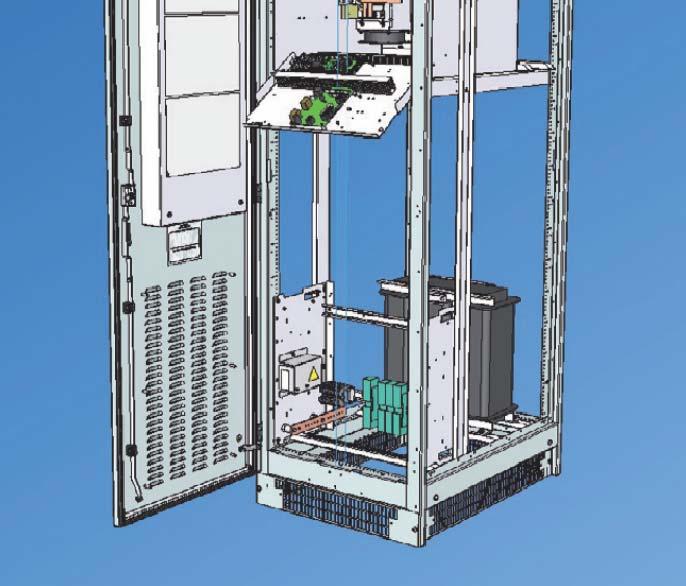

2 Power Safety Protect RCS Hlavní funkce Protect RCS hlavní vlastnosti Standardní konfigurace systému - cenově efektivní, krátké dodací termíny Systémy na míru - přizpůsobení standardní konfigurace rozšířením o řadu volitelných doplňků Všechny systémy obsahují pokročilou GCAU Univerzální řídící a alarmovou jednotku Komunikační systém pro lokální i vzdálený monitoring a ovládání Výběr z několika typů baterií: NiCd ventilem řízené nebo s rekombinace plynů Olovněné ventilem řízené nebo s rekombinace plynů Pokročilý management baterií Paralelní provoz Jednoduchá údržba Vysoké MTBF a nízké MTTR o Zakázková dokumentace; výkresy, manuály o Kompletní řešení- vč. rozvodny, distribučního rozvaděče Celosvětová servisní podpora - vč. komplexních balíčků podpory Služby: Instalace, uvedení do provozu, servis, údržba, smlouvy... Služby v místě provozu: zátěžové testování, monitoring... Jednotlivé usměrňovače jsou konstruovány jako samostatné moduly, volitelné doplňky jako distribuční rozvaděč, srážecí diody deska, atd. jsou umístěny v samostatné části skříně. Skříně jsou konstruovány pro umístěny na podlaze a mohou být přizpůsobeny požadavkům uživatele. Baterie jsou umístěny ve volně stojících regálech či skříních, nebo ve společně skříni usměrňovače. GCAU řídící karta Řídící karta GCAU (Generic Control and Alarm Unit) slouží k měření, řízení nabíjecího procesu a poskytuje širokou škálu alarmových a monitorovacích doplňků. Stejná karta se používá pro jednofázové (SPRe) i třífázové (TPRe) systémy. GCAU karta pracuje s plně digitálním algoritmem a zahrnuje dva micro controllers nejnovější technologie pro zajištění vysokého stupně bezpečnosti a spolehlivosti. Úkolem micro controllers je: Komunikace a monitoring Regulace a synchronizace Protect RCS průmyslové usměrňovače, nabíječe a DC systémy Řada DC systémů Protect RCS byla vyvinuta a navržena tak, aby poskytovala vysoce spolehlivý zdroj energie a nabíjení baterií. Stejnosměrný systém Protect RCS je tyristorově řízený usměrňovač vhodný pro současné nabíjení NiCd nebo Pb baterií a napájení DC zátěží. Může být použit také bez baterií jako přímý zdroj napájení. Řada stejnosměrných systémů je dostupná ve třech úrovních: První úroveň se skládá ze standardního usměrňovače a kompaktní sady alarmů. Druhá úroveň nabízí sadu základních doplňků, rozšiřujících funkcí a alarmů. Třetí úroveň nabízí kompletní sadu doplňků, rozšířené funkce a alarmy umožňující přizpůsobení systému dle speciálních požadavků uživatele.

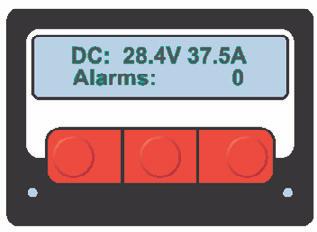

3 Displej Ovládací panel uživatelského rozhraní umožňuje přístup ke všem důležitým parametrům. Velký dvouřádkový LCD displej s 16 znaky na řádku, přehledně zobrazuje uživateli všechny důležité informace. K ovládání je využita klávesnice se třemi tlačítky a 2 LED diody (zelená a červená) indikují stav dobíječe. Karta displeje je umístěna na přední straně zařízení a je ovládána GCAU kartou. Jedná se o plug-in zařízení, které je propojeno přes dva RJ 4-4 konektory a 4-žilovým kabelem. Pomocí tohoto kabelu jsou přenášena všechna data a napájecí napětí. Monitorovací software Pro lokální i vzdálený dohled nad GCAU kartou (monitoring a nastavení systému) slouží software WINSPARC a WINSITE (platforma WINDOWS). Software umožňuje zobrazit na obrazovce počítače alarmy, naměřené hodnoty, provozní stavy či historii. Systému mohou být vzdáleně zaslány ovládací příkazy. Dostupné typy komunikace: Lokálně (přes PC port COMx RS232/RS485) Vzdáleně (přes modem nebo síť Ethernet TCP/IP) Displej: Výška znaku 9 mm, LCD se dvěma řádky po 16 alfanumerických znacích s LED podsvícením. Baterie AEG Power Solutions má významné znalosti v oblasti technologie baterií a je schopna poskytnout odborné poradenství při určení, výběru, provozu a testování baterií. Naše kompletní systémová řešení zahrnují širokou škálu produktů, které využívají olověných a nikl-kadmiových baterií v otevřených a rekombinačních technologiích. Baterie mohou být umístěny v samostatných stojanech nebo skříních odpovídajících konstrukci dobíječe a je-li to nezbytné, mohou být k němu mechanicky připevněny. Náhradní baterie mohou být dodány a instalovány naším Global Service týmem.

4 Protect RCS: Standardní provedení Protect RCS Blokové schéma usměrňovače Standardní provedení V systémech Protect RCS je řada nejčastěji požadovaných funkcí přednastavena standardně. Tyto systémy jsou běžně dostupné skladem včetně standardní dokumentace a výkresů. Standardní systém usměrňovače bez volitelných doplňků nabízí cenově velmi příznivé a rychle dostupné řešení. Standardní součásti Vstupní svorky Vnitřní vstupní vypínač Vstupní isolační transformátor 6pulsní usměrňovač Řídící karta GCAU Výstupní filtr L1-C1zvlnění napětí < 5 % RMS bez baterií Pojistka usměrňovače Bočník usměrňovače Bezpotenciálové relé společný alarm LCD display s klávesnicí Standardní mechanické součásti Skříň s upevněním k podlaze Krytí IP21 Barva RAL práškové lakování Skříň s přirozeným chlazením (s výjimkou TPRe 110V-400A/500A) Zadní panel s výdechem vzduchu Dveře - o 180 otevíratelné, 3 klíčové zámky Spodní vstup kabelů Kryt kabelové průchodky na vrchu Standardní značení / štítky Standardní PVC kabeláž Standardní značení kabelů Bez izolovaného hliníkového uzemnění

5 Protect RCS: Doplňky Protect RCS doplňky Standardní systém může být rozšířen o některé základních či nadstandardních doplňky. Dle použitých doplňků, obdrží zákazník přizpůsobenou sadu výkresů a uživatelské dokumentace. K dispozici je široká řada doplňků, s jejíž pomocí Vám navrhneme Řešení na míru : Alarmy/ Signalizace / Měření LED indikátory na předním panelu Relé karty s 8 programovatelnými kontakty Analogové ukazatele Teplotní alarm Alarm vysokého zvlnění DC napětí Alarm nízké hladiny elektrolytu Zvuková signalizace Komunikace RS232 / RS485 rozhraní RS232/ RS485 Modbus protokol TCP/IP rozhraní Převodníky protokolů (Porfibus DP, J-bus) Software pro monitoring a management (WINSPARC/WINSITE) Modem Řízení Vzdálené vypnutí usměrňovače Vzdálené zrychlené dobíjení Mechanický přepínač dobíjecího napětí- Udržovací / Auto / Zrychlené Vstup / Baterie / Zátěž Speciální vstupní síťové napětí 12pulsní usměrňovač s oddělovacím transformátorem Jistič / pojistka / vypínač / stykač vstupu Přepínač vstupní sítě EMC filtr 24 V a 48 V telekomunikační filtr Pojistka / vypínač / jistič bateriového okruhu Jistič / pojistka / vypínač okruhu zátěže Alarmové kontakty pojistek / jističů Oddělovací dioda pro paralelní redundanci Odpojení při přepětí Kompenzace teploty baterie Blokování zrychleného dobíjení Měření proudu baterie / zátěže Odpojení při nízkém napětí (LVD) Vzdálená detekce napětí (baterie) Řízení ventilátoru v bateriové skříni při zrychleném dobíjení Bateriová pojistková skříň Diodový protičlánek DC rozvaděč Pokročilý monitoring baterií Mechanické doplňky Vnitřní osvětlení Vyhřívání skříně Analogové ukazatele na předním panelu Krytí Skříň: až IP54 Skříň provedení montáž na zdi: IP41 Při otevřených dveřích: IP20 Vnitřní jednofázový zásuvka Speciální barva Ochranné kryty proti škůdcům Přizpůsobení skříní (nátěry, atd.) Speciální úpravy Tropikalizace, relativní vlhkost až 95 %, atd. Vnitřní kabeláž v provedení Low smoke wiring halogen-free Speciální značení Vypínač on / off umístěný na dveřích Vstup kabelů vrchem Vzduchové filtry 100 % redundantní ventilace Další doplňky jsou k dispozici na vyžádání

6 Protect RCS: Technická specifikace Protect RCS VSTUP Protect RCS - 1 fáze jedna fáze 230 VAC ± 10 % (220 V, 240 V) Protect RCS - 3 fáze tři fáze 400 VAC ± 10 % (380 V, 415 V) Tolerované rozpětí + 15 % / -20 % (v provozu) Frekvence 50 Hz nabo 60 Hz ± 6 % VÝSTUP Jmenovité napětí 24 V 48 V 110 V 220 V (jiná napětí dostupná jako nestandardní doplněk Rozsah provozního napětí Udržovací dobíjení 75 % až 125 % UDC jmenovitý Statická regulace napětí Dynamická regulace napětí Regulace proudu Dlouhodobá stabilita UDC Zrychlené dobíjení 75 % až 135 % UDC jmenovitý Dobíjení při zprovoznění 75 % až 140 % UDC jmenovitý ± 0,5 % při následujících podmínkách: při udržovacím dobíjení % změna zátěže vstupní napětí ± 10 % vstupní frekvence ± 6 % teplota 0 C až 40 C použitím standardního filtru a připojené baterie (kapacita baterie min. 5x vyšší než jmenovitý proud) stupeň zatížení Odchylka % - 5 % % + 5 % 0-2 % mezního proudu 0,15 % na 1000 hodin Teplotní koeficient UDC 0,18 % / C Dobíjecí charakteristika Vstupní / Výstupní izolační ochrana Izolační odpor Zvlnění Stálý proud / Stálé napětí (I/U jako pro IEC 478-1) při udržovacím dobíjení 2500 VAC mezi vstupem / výstupem a zemí >200 MΩ, 500 VDC Max. 2 % efekt. jmenovitého DC napětí, s kapacitou (Ah ) připojené baterie 5x vyšší než jmenovitý výkon dobíječe (viz doplňky - filtry). 2,5 % efekt. standardně (max. 5 %) na výstupu usměrňovače bez připojené baterie OCHRANA opačná polarita baterií (vyhoření pojistky baterie, volitelně) Soft-start funkce % Zkratování Omezení do 100% jmenovitého proudu Vnitřní DC pojistka Stálé uložení parametrů systému a uživatelského nastavení Vypnutí při závadě na síti Vypnutí při závadě na usměrňovači Vypnutí při vysokém DC napětí Tepelná ochrana EMC emise Obecné emisní standardy dle IEC/EN a obecné standardy odolnosti IEC/EN dostupné jako standardní doplněk Bezpečnost Standardní dle IEC/EN PROVOZNÍ PODMÍNKY Okolní teplota Provozní: 0 C až + 40 C Při 40 C do 55 C snižování výstupního proudu o 1,25 % / C Skladovací: - 25 C až +70 C Relativní vlhkost Provozní: 20 % až 95 % nekondenzující Skladovací: % (v původním obalu) Akustická hlučnost Typicky db(a) Nadmořská výška Tropikalizace Až 1000 m, při m snižování výstupního výkonu o 7 % / 1000 m Vhodné pro výše uvedenou okolní teplotu a relativní vlhkost a pro okolní vzduch bez prachu a agresivních plynů

7 Protect RCS: Technická specifikace Protect RCS jednofázový vstup (systémy se základními doplňky) Jmenovité výstupní DC Jmenovitý výstupní DC Rozměry 1 standardních systémů & základních doplňků Váha 2 (přibližná) Usměrňovač napětí proud Typ V A Výška (mm) Šířka (mm) Hloubka (mm) Kg 24Spre Spre Spre Spre Spre Spre Spre Spre Spre Spre Spre Spre Spre Spre Spre Protect RCS třífázový vstup (systémy se základními doplňky) 24TPRe TPRe TPRe TPRe TPRe TPRe TPRe * 24TPRe * 24TPRe * 48TPRe TPRe TPRe TPRe TPRe TPRe TPRe * 48TPRe * 48TPRe * 110TPRe TPRe TPRe TPRe TPRe TPRe TPRe * 110TPRe * 110TPRe * 1. Rozměry se mohou u systémů s rozšiřujícími doplňky lišit. 2. Hmotnosti se mohou lišit v závislosti na vybraných základních a rozšiřujících doplňcích. * Hmotnost na vyžádání. Zeptejte se s AEG Power Solutions na alternativní systémy.

8 Protect RCS: Technická specifikace Protect RCS Protect RCS - třífázový vstup (systémy se základními doplňky) Jmenovité výstupní DC Jmenovitý výstupní DC Rozměry 1 standardních systémů & základních doplňků Váha 2 (přibližná) Usměrňovač napětí proud Typ V A Výška (mm) Šířka (mm) Hloubka (mm) Kg 220TPRe TPRe TPRe TPRe TPRe TPRe TPRe * 220TPRe * 220TPRe * 1. Rozměry se mohou u systémů s rozšiřujícími doplňky lišit. 2. Hmotnosti se mohou lišit v závislosti na vybraných základních a rozšiřujících doplňků. * Hmotnost na vyžádání. Zeptejte se s AEG Power Solutions na alternativní systémy. Služby AEG Power Solutions Pokročilé zdroje napájení vyžadují odborný technický servis a podporu. Naši zákazníci vědí, že se mohou spolehnout na odborníky AEG Power Solutions, kteří jim nabídnou správná řešení rychle a efektivně. Recyklace Přeprava Služby Dodání Instalace Nabízíme komplexní služby Servis dodaných zařízení Rekonstrukce - repase dodaných zařízení Konzultace Zátěžový a kapacitní test Instalace a spuštění zařízení Facility & equipment Management Monitoring baterií Náhradní díly Výměna baterií Opravy v místě instalace Školení Vzdálený monitoring Servisní smlouvy - celosvětové servisní pokrytí 24/7 Údržba po poruše Návrh a výroba - řešení na klíč Protect RCS - AEG - 09/10 - C Z. Z důvodu naší politiky neustálého vývoje, podléhají údaje uvedené v tomto dokumentu změnám bez předchozího upozornění a jsou závazné pouze po písemném potvrzení. Opravy Servis baterií Servisní smlouvy Klientská péče Spuštění zařízení AEG je registrovaná značka ochranná známka na základě licence od AB Electrolux. AEG Power Solutions s.r.o. Na vlastní půdě Praha 15 Tel.: Fax: ups.cz PERFECT IN FORM AND FUNCION
