Oceli do nízkých a kryogenních teplot. Podkladem pro přednášku byla zpráva pro Výzkumné centrum kolejových vozidel.

Rozměr: px
Začít zobrazení ze stránky:

Download "Oceli do nízkých a kryogenních teplot. Podkladem pro přednášku byla zpráva pro Výzkumné centrum kolejových vozidel."

Transkript

1 Oceli do nízkých a kryogenních teplot Podkladem pro přednášku byla zpráva pro Výzkumné centrum kolejových vozidel.

2 Železniční neštěstí u Eschede 3.června 1998 Statistika pasažérů: 287 (v ICE-1 max. 651) mrtvých: 101 vážně zraněných: 88 nezraněných: 106

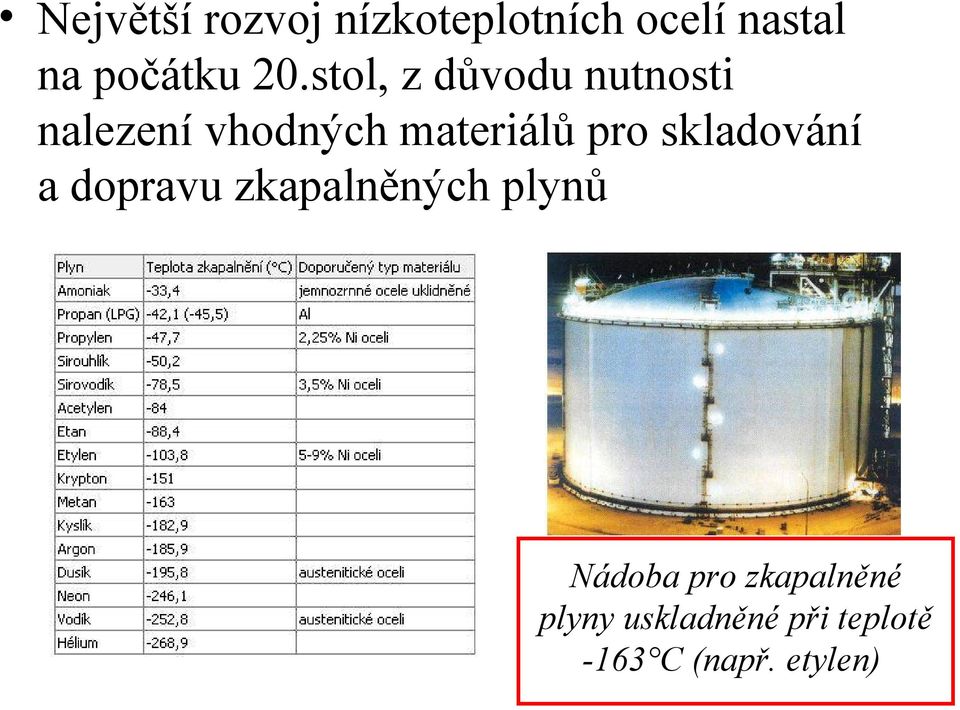

3 Největší rozvoj nízkoteplotních ocelí nastal na počátku 20.stol, z důvodu nutnosti nalezení vhodných materiálů pro skladování a dopravu zkapalněných plynů Nádoba pro zkapalněné plyny uskladněné při teplotě -163 C (např. etylen)

4 Podle minimální pracovní teploty můžeme konstrukční materiály pracující v oblasti kryogenních teplot rozdělit do třech základních skupin: 1) oceli pracující do teplot -50 C 2) oceli pracující do teplot -100 C 3) oceli pracující do teplot blížících se teplotě absolutní nuly Příklady možnosti výběru materiálu: Ad1) konstrukční jemnozrnné mikrolegované oceli Ad2) nízkolegované oceli s obsahem niklu od 2,5 do 6% Ad3) 9% Ni ocele martenziticky vytvrditelné, manganové oceli, austenitické CrNi, či MnCr ocele a slitiny

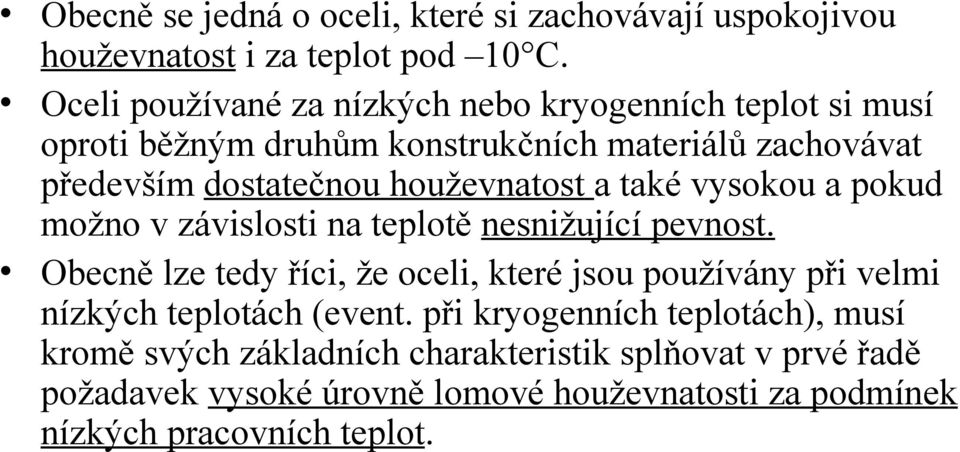

5 Obecně se jedná o oceli, které si zachovávají uspokojivou houževnatost i za teplot pod 10 C. Oceli používané za nízkých nebo kryogenních teplot si musí oproti běžným druhům konstrukčních materiálů zachovávat především dostatečnou houževnatost a také vysokou a pokud možno v závislosti na teplotě nesnižující pevnost. Obecně lze tedy říci, že oceli, které jsou používány při velmi nízkých teplotách (event. při kryogenních teplotách), musí kromě svých základních charakteristik splňovat v prvé řadě požadavek vysoké úrovně lomové houževnatosti za podmínek nízkých pracovních teplot.

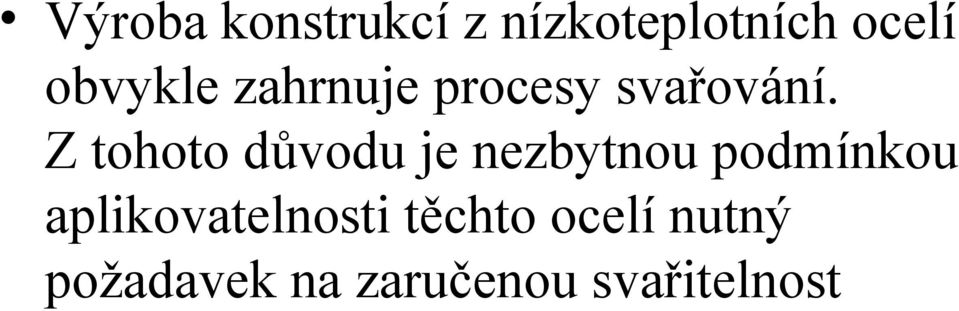

6 Výroba konstrukcí z nízkoteplotních ocelí obvykle zahrnuje procesy svařování. Z tohoto důvodu je nezbytnou podmínkou aplikovatelnosti těchto ocelí nutný požadavek na zaručenou svařitelnost

7 Liberty ship jedna z prvních svařovaných lodních konstrukcí, vyrobeno 2700 lodí, každá 7. postižena křehkým lomem Porušení lodí bylo zapříčiněno souhrou: konstrukce většina lomů byla iniciována v rozích hranatých palubních otvorů, v nichž bylo koncentrováno napětí použitého materiálu použitá ocel měla velmi nízkou dynamickou lomovou houževnatost až tak, že některé lodi se rozlomily dřív než byly nasazeny do boje v chladných vodách výroby svary zhotovené nezkušenými pracovníky obsahovaly poruchy podobné trhlinám Lomová houževnatost použitých oceli byla zcela dostatečná pro nýtované konstrukce, kde každá trhlina může být zachycena na nýtu; ve svařovaných konstrukcích však trhlina nenarazí na žádnou barieru a může tak projít celým trupem.

8 Jaké oceli jsou považovány za oceli vhodné pro práci za nízkých teplot? snaha o nalezení kriteriální hodnoty rázové energie zjištěna hodnota KV = 20 ft. lb., což odpovídá energii 27,11636 J => Současné normy používají hodnotu 27 J (dříve se v našich normách používala hodnota KCV 35 J/cm 2, což odpovídalo 28 J/0,8cm 2 ) Nevýhoda hodnoty 27 J platí pouze pro C-Mn oceli s mezí kluzu MPa, tloušťku stěny mm a pro podmínky spojené s provozem lodi Výhoda hodnoty 27 J hodnota leží v ohybu tranzitní křivky, nad touto hodnotou hodnota rázové práce s teplotou prudce vzrůstá

9 dnes je v mnoha případech překročen požadavek minimální hodnoty vrubové houževnatosti, která je určena v normách. Přehled vývoje požadavků na houževnatost 9% niklových ocelí Dnešní požadavky na minimální hodnoty houževnatosti převyšují třikrát hodnoty požadované před 30 lety =>nutnost aplikace speciálních tepelných zpracování.

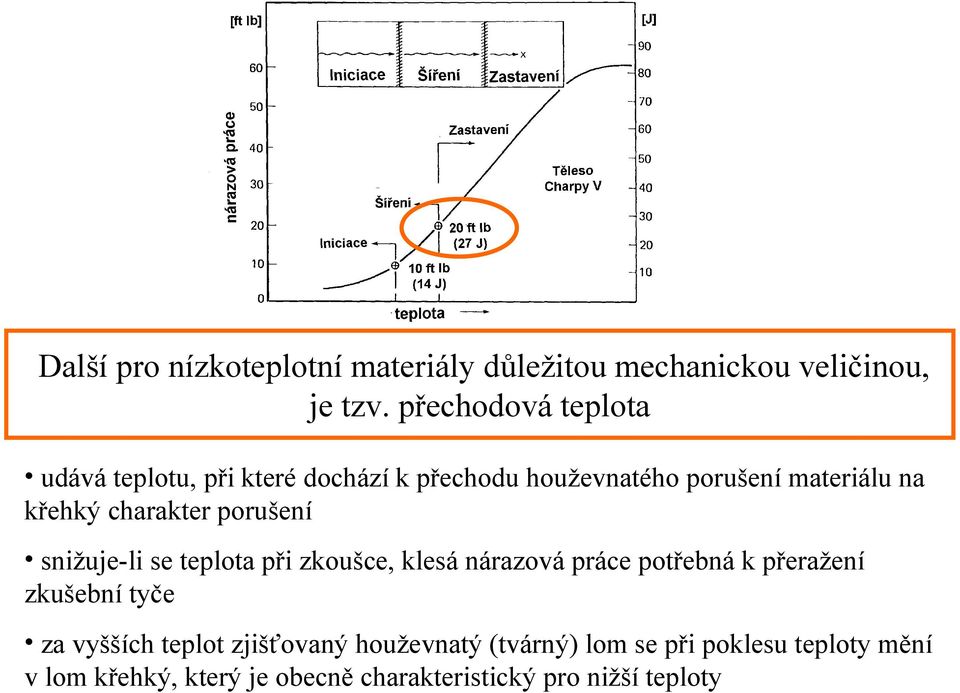

10 Další pro nízkoteplotní materiály důležitou mechanickou veličinou, je tzv. přechodová teplota udává teplotu, při které dochází k přechodu houževnatého porušení materiálu na křehký charakter porušení snižuje-li se teplota při zkoušce, klesá nárazová práce potřebná k přeražení zkušební tyče za vyšších teplot zjišťovaný houževnatý (tvárný) lom se při poklesu teploty mění v lom křehký, který je obecně charakteristický pro nižší teploty

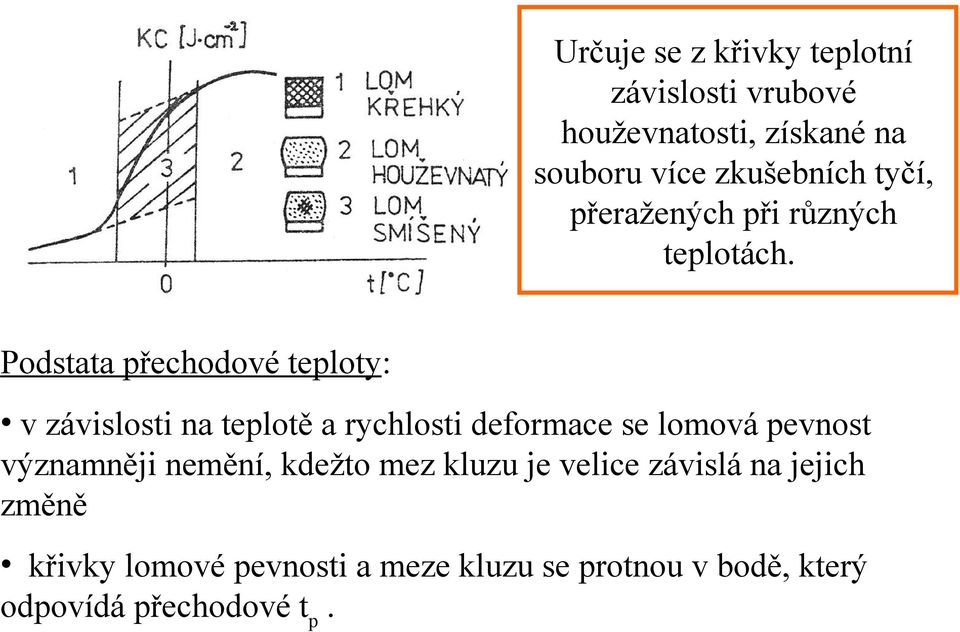

11 Určuje se z křivky teplotní závislosti vrubové houževnatosti, získané na souboru více zkušebních tyčí, přeražených při různých teplotách. Podstata přechodové teploty: v závislosti na teplotě a rychlosti deformace se lomová pevnost významněji nemění, kdežto mez kluzu je velice závislá na jejich změně křivky lomové pevnosti a meze kluzu se protnou v bodě, který odpovídá přechodové t p.

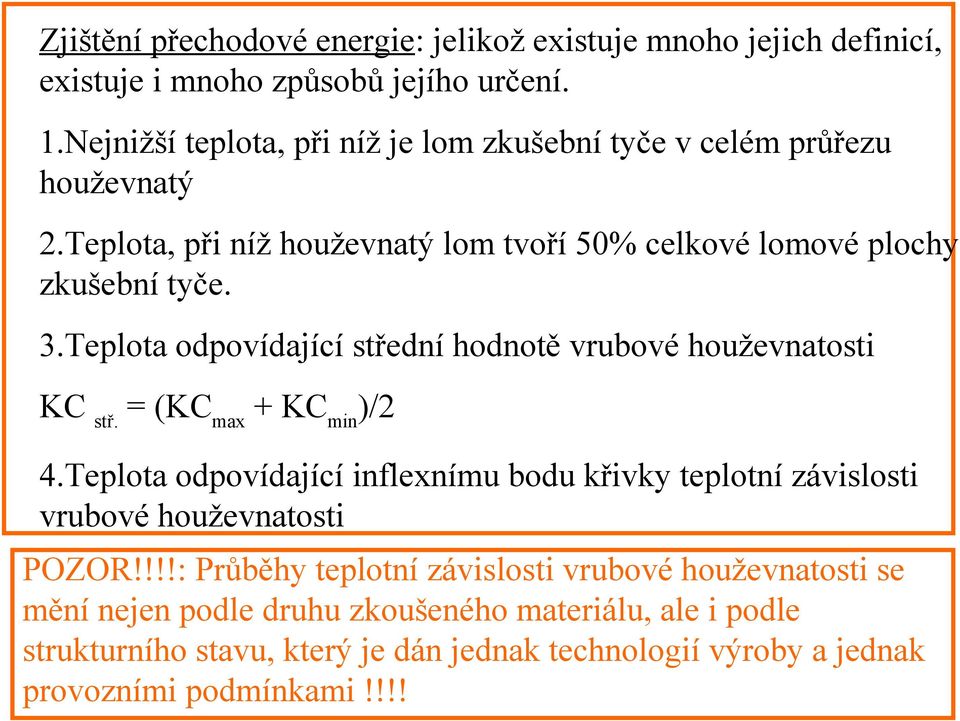

12 Zjištění přechodové energie: jelikož existuje mnoho jejich definicí, existuje i mnoho způsobů jejího určení. 1.Nejnižší teplota, při níž je lom zkušební tyče v celém průřezu houževnatý 2.Teplota, při níž houževnatý lom tvoří 50% celkové lomové plochy zkušební tyče. 3.Teplota odpovídající střední hodnotě vrubové houževnatosti KC stř. = (KC max + KC min )/2 4.Teplota odpovídající inflexnímu bodu křivky teplotní závislosti vrubové houževnatosti POZOR!!!!: Průběhy teplotní závislosti vrubové houževnatosti se mění nejen podle druhu zkoušeného materiálu, ale i podle strukturního stavu, který je dán jednak technologií výroby a jednak provozními podmínkami!!!!

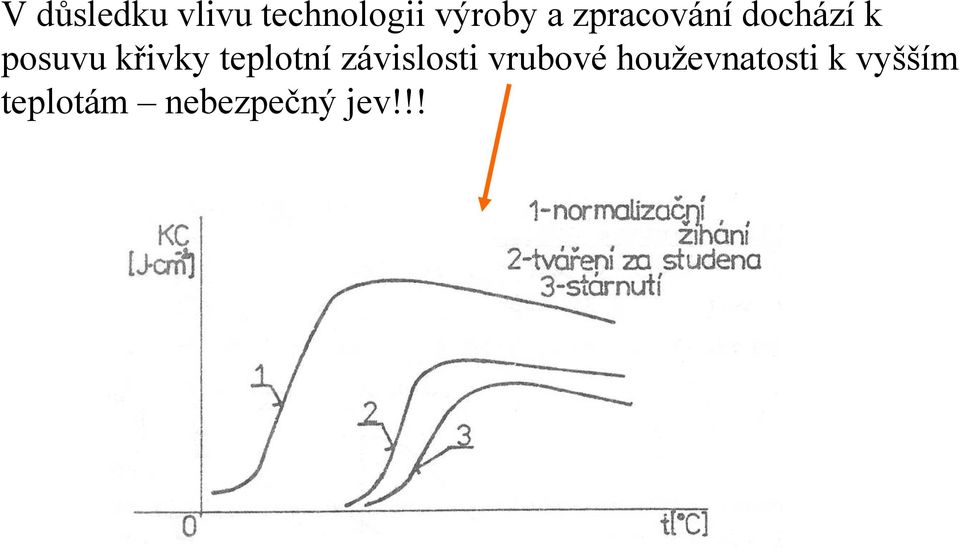

13 V důsledku vlivu technologii výroby a zpracování dochází k posuvu křivky teplotní závislosti vrubové houževnatosti k vyšším teplotám nebezpečný jev!!!

14 Přechodová teplota není konstantou, neboť může být ovlivněna mnoha faktory. Přechodová teplota, při které může dojít ke křehkému porušení se obecně snižuje: Snížením obsahu uhlíku, je požadován maximální obsah uhlíku 0,15%. Snížením obsahu kyslíku, síry, mědi, fosforu a dusíku => tyto prvky ovlivňují výrazně morfologii sulfidů a oxidosulfidů. Zvýšením obsahu manganu (až do obsahu 1,60%), křemíku (pouze do 0,3%), niklu (ovlivňuje snížení největší měrou), hliníku, molybdenu, titanu, boru. Snížením rychlosti deformace - čím větší je rychlost deformace, tím více se t p posouvá k vyšším teplotám Zmenšení hloubky vrubu Zvětšením rádiusu vrubu minimálně na 6 mm

15 Snížením velikosti zrna; toto je žádoucí, neboť při použití dezoxidované oceli s obsahem hliníku se při žíhání vytvoří jemná perlitická struktura a tím se při následném případném popouštění zabrání vzniku bainitu. Zvýšením obsahu manganu poměr Mn/C by měl být větší než 21, nejlépe 8. Tvar a velikost vrubu (Čím je vrub větší a ostřejší, tím více se t p posouvá k vyšším teplotám) Vliv orientace podélné osy zkušební tyče ke směru tváření - tvářením vzniká vláknitost, textura v materiálu

16 Stárnutí oceli - Projevuje se podstatným zvýšením t p, a to zejména u nízkouhlíkové oceli (kolem 0,1 %C). Přispívá k němu fosfor, dusík a kyslík v oceli. Technologie tváření a tepelného zpracování - Podle provedeného druhu tepelného zpracování nebo tváření se může t p buď zvyšovat nebo snižovat Přechodovou teplotu zvyšují: Kalení Tváření za studena (deformace tlakem, malá deformace tahem) Postupy, které mají za následek zhrubnutí struktury Postupy, které mají za následek heterogenitu struktury Přechodovou teplotu snižují: Žíhání Zušlechťování Tváření za studena, po kterém následuje rekrystalizace. Postupy, které mají za následek zjemnění struktury. Čím je menší velikost feritického zrna, tím je nižší tp Postupy, které mají za následek vznik homogenní struktury.

17 struktura oceli - výhodná je struktura vysoce popuštěného martenzitu. Pro zvýšení prokalitelnosti se tyto oceli legují chromem a molybdenem. povrchové technologické úpravy materiálů - v důsledku povrchového zpevnění může dojít ke zkřehnutí materiálu Metody měření tranzitních teplot: Charpyho zkouška rázem v ohybu Pelliniho zkouška padajícím závažím - DWTT Cílem této zkoušky je stanovení limitní teploty t NDT, nad níž nedojde k nestabilnímu šíření lomu z malého, uměle vyvolaného defektu do základního materiálu a to při dynamickém namáhání a při napětí kolem meze kluzu.

18 Robertsonův test Ploché zkušební těleso o tloušťce stejné jako tloušťka konstrukce je zatěžované tahovým napětím σ. Na jedné straně zkušebního tělesa je vrub, tato strana je ochlazována kapalným dusíkem a protější strana je ohřívána plynovými hořáky. Tak vzniká napříč tělesa teplotní gradient, který je naznačený v dolní části obrázku. Trhlina se vyvolá úderem na klín vložený do vrubu a šíří se kolmo na směr tahového napětí V objemu, kde je nízká teplota, se šíří štěpná trhlina velice rychle, v závislosti na růstu teploty postupně rychlost trhliny klesá až se trhlina úplně zastaví. Teplota místa zastavení trhliny se označuje jako TZT teplota zastavení trhliny, která při daném nominálním napětí S n charakterizuje schopnost materiálu zastavit šířící se trhlinu

19 => To že se na rozdíl od charpyho zkoušky používá skutečných konstrukčních prvků, má za úkol zjistit vliv konstrukčních prvků na celkovou houževnatost konstrukcí a to především za provozních podmínek => tzv. typové zkoušky Těmito typovými testy se provádí především odhad iniciace mikrotrhlin a jejich zastavení Proto se provádí ještě např. vrubová zkouška tahem a vrubová zkouška rázem k přesnému určení kritické teploty iniciace trhliny atd.

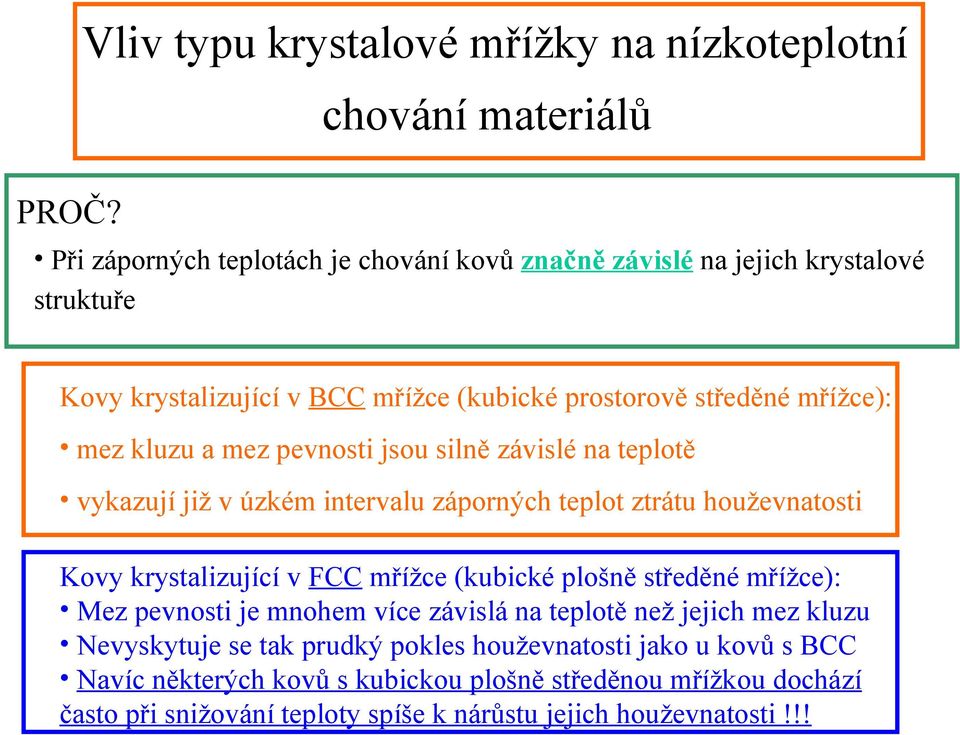

20 Vliv typu krystalové mřížky na nízkoteplotní chování materiálů PROČ? Při záporných teplotách je chování kovů značně závislé na jejich krystalové struktuře Kovy krystalizující v BCC mřížce (kubické prostorově středěné mřížce): mez kluzu a mez pevnosti jsou silně závislé na teplotě vykazují již v úzkém intervalu záporných teplot ztrátu houževnatosti Kovy krystalizující v FCC mřížce (kubické plošně středěné mřížce): Mez pevnosti je mnohem více závislá na teplotě než jejich mez kluzu Nevyskytuje se tak prudký pokles houževnatosti jako u kovů s BCC Navíc některých kovů s kubickou plošně středěnou mřížkou dochází často při snižování teploty spíše k nárůstu jejich houževnatosti!!!

21 !!! => Je tedy snaha používat pro nízkoteplotní aplikace legovaných ocelí s austenitickou strukturou, slitin mědi, niklu nebo hliníkových slitin!!!

22 Korozivzdorné materiály do nízkých teplot Z předchozích podmínek vyplývá, že nejvhodnějším materiálem jsou austenitické korozivzdorné oceli, nebo slitiny Ni (např.inconel 706, 718) Základním představitelem austenitických ocelí je ocel typu Cr18Ni10 (AISI 304). Austenitické ocele je možné dále dělit na nestabilní a stabilní podle toho, jestli vlivem poklesu teploty a působením deformace u nich dochází k martenzitické přeměně nebo si austenitickou strukturu zachovávají Nestabilní: např. 18Cr(8-10)Ni Stabilní: např. 25Cr20Ni

23 Přehled vybraných typů ocelí pro práci za nízkých teplot 18Cr10Ni: - nestabilní!!! M s = 8 C M f = -126 C Austenitická X Martenzitická???

24 Doporučení Všude tam, kde se vyskytuje teplota nižší než 100 C, anebo kde součást s vrubem musí odolávat rázovému zatížení pod teplotou 0 C, je nejvhodnější používat 18/8 austenitické oceli (18%Cr, 8%Ni), nebo jiné neželezné materiály s kubickou plošně středěnou mřížkou Jediným typem ocelí, jenž je doporučována pro použití do kryogenních teplot je niklová ocel s 9% obsahem niklu. Tento typ oceli lze bezpečně použít pro teploty až do 196 C. Tato ocel je také poměrně levná a snadno se obrábí. Důvod: Její vysoká houževnatost je způsobena jemnozrnnou strukturou niklového feritu zbaveného karbidického síťový, které vyvolává náchylnost ke zkřehnutí. Tato struktura se během žíhání na teplotu 570 C roztaví a následně se z ní vytváří stabilní austenitické ostrůvky

25 Z austenitických ocelí vhodných pro práci při nízkých teplotách jsou to v prvé řadě méně nákladné oceli legované na bázi Mn-Cr-N nebo Mn-Cr-Ni-N. Oceli 304 a 304L (18/8) jsou zvláště vhodné pro výrobu zařízení pro dopravu kapalných plynů a jiných kapalin, neboť u těchto typů zařízení je vyžadována odolnost vůči korozi a zároveň ocel nesmí kontaminovat dopravované kapaliny AISI 304

26 Nevýhody korozivzdorných ocelí: nízká účinnost svarového spoje z důvodu vyžíhání materiálu během procesu svařování transformace na martenzit, která může nastat během expozice materiálu v podmínkách kryogenních teplot ( lze plně vyřešit použitím fázově stabilní ocelí typu AISI 310 (X12Cr23Ni21) u niklových ocelí je nutné udržet obsah fosforu a síry na extrémně nízké hodnotě - obsahem fosforu okolo 0,010% a síry pod 0,003% je dosaženo nejlepší kombinace mezi pevností a houževnatostí, zatímco obsah fosforu pod 0,005% nemusí znamenat další nárůst houževnatosti

27 Uhlíkové oceli pro použití do nízkých teplot vzhledem k pevnostním vlastnostem a relativně nízké ceně používá v celé řadě případů vybraných uhlíkových nebo nízkolegovaných konstrukčních ocelí uvedené podmínky splňují například jemnozrnné oceli dokonale uklidněné hliníkem, popř. jemnozrnné nízkolegované oceli (např. mikrolegované Nb) uhlíkové oceli pro použití do nízkých teplot se vyznačují nízkými obsahy uhlíku a zároveň mají jemnozrnnou strukturu Výhody: + nízká cena + lepší svařitelnost než korozivzdorné oceli + vysokou pevnost + nižší koeficient tepelné vodivosti oproti jiným druhům ocelí

28 Přehled uhlíkových ocelí vhodných pro použití do nízkých teplot

29 Otázky ke zkoušce 1. Co bylo důvodem, který zapříčinil rozvoj ocelí do nízkých a kryogenních teplot? 2. Jaká materiálová vlastnost je důležitá pro materiály do nízkých a kryogenních teplot? 3. Jaký je nejznámější případ, kdy došlo ke křehkému porušení konstrukce? Jaké příčiny vedly k tomuto křehkému porušení konstrukce? 4. Jaké oceli jsou považovány za oceli vhodné pro práci do nízkých teplot. 5. Jaké jsou výhody a nevýhody kriterální hodnoty rázové energie 27 J? V důsledku čeho byla zvolena tato hodnota? 6. Přechodová teplota definice, způsoby určení, podstata 7. Faktory způsobující posuv přechodové teploty. 8. Metody měření tranzitních teplot

30 9. Typové zkoušky podstata, účel jejich použití 10. Vliv typu krystalové mřížky na nízkoteplotní chování materiálů. Důsledky. 11. Korozivzdorné materiály do nízkých teplot zástupci, typy struktur 12. Stabilní a nestabilní austenitické oceli. 13. Uhlíkové oceli pro použití do nízkých teplot.

Houževnatost. i. Základní pojmy (tranzitní lomové chování ocelí, teplotní závislost pevnostních vlastností, fraktografie) ii.

Houževnatost. i. Základní pojmy (tranzitní lomové chování ocelí, teplotní závislost pevnostních vlastností, fraktografie) ii. Henry Kaiser, Hoover Dam 1 Henry Kaiser, 2 Houževnatost i. Základní pojmy (tranzitní lomové chování ocelí, teplotní závislost pevnostních vlastností, fraktografie) ii. (Empirické) zkoušky houževnatosti

Více

Zkouška rázem v ohybu. Autor cvičení: prof. RNDr. B. Vlach, CSc; Ing. Petr Langer. Jméno: St. skupina: Datum cvičení:

Zkouška rázem v ohybu. Autor cvičení: prof. RNDr. B. Vlach, CSc; Ing. Petr Langer. Jméno: St. skupina: Datum cvičení: BUM - 6 Zkouška rázem v ohybu Autor cvičení: prof. RNDr. B. Vlach, CSc; Ing. Petr Langer Jméno: St. skupina: Datum cvičení: Úvodní přednáška: 1) Vysvětlete pojem houževnatost. 2) Popište princip zkoušky

Více

Test A 100 [%] 1. Čím je charakteristická plastická deformace? - Je to deformace nevratná.

Test A 100 [%] 1. Čím je charakteristická plastická deformace? - Je to deformace nevratná. Test A 1. Čím je charakteristická plastická deformace? - Je to deformace nevratná. 2. Co je to µ? - Poissonův poměr µ poměr poměrného příčného zkrácení k poměrnému podélnému prodloužení v oblasti pružných

Více

Zkoušky rázem. Vliv deformační rychlosti

Zkoušky rázem. Vliv deformační rychlosti Zkoušky rázem V provozu působí často na strojní součásti síla, která se cyklicky mění, popř. Její působení je dynamického charakteru. Rázové působení síly je velmi nebezpečné, neboť to může iniciovat náhlou

Více

Houževnatost. i. Základní pojmy (tranzitní lomové chování ocelí, teplotní závislost pevnostních vlastností, fraktografie)

Houževnatost. i. Základní pojmy (tranzitní lomové chování ocelí, teplotní závislost pevnostních vlastností, fraktografie) Houževnatost i. Základní pojmy (tranzitní lomové chování ocelí, teplotní závislost pevnostních vlastností, fraktografie) ii. (Empirické) zkoušky houževnatosti (Charpy, TNDT) iii. Lineárně-elastická elastická

Více

Houževnatost. i. Základní pojmy (tranzitní lomové chování ocelí, teplotní závislost pevnostních vlastností, fraktografie)

Houževnatost. i. Základní pojmy (tranzitní lomové chování ocelí, teplotní závislost pevnostních vlastností, fraktografie) Houževnatost i. Základní pojmy (tranzitní lomové chování ocelí, teplotní závislost pevnostních vlastností, fraktografie) ii. (Empirické) zkoušky houževnatosti (Charpy, TNDT) iii. Lineárně-elastická elastická

Více

NAUKA O MATERIÁLU I. Přednáška č. 03: Vlastnosti materiálu II (vlastnosti mechanické a technologické, odolnost proti opotřebení)

NAUKA O MATERIÁLU I. Přednáška č. 03: Vlastnosti materiálu II (vlastnosti mechanické a technologické, odolnost proti opotřebení) NAUKA O MATERIÁLU I Přednáška č. 03: Vlastnosti materiálu II (vlastnosti mechanické a technologické, odolnost proti opotřebení) Autor přednášky: Ing. Daniela Odehnalová Pracoviště: TUL FS, Katedra materiálu

Více

Porušení lodí bylo zapříčiněno souhrou následujících faktorů:

Porušení lodí bylo zapříčiněno souhrou následujících faktorů: Dynamické zkoušky Zajímavost z historie Počátky výzkumu chování materiálu s trhlinou se datují do období II. světové války. V USA bylo vyrobeno cca 2 700 lodí třídy Liberty. Byly to první rozměrné konstrukce

Více

Metalurgie vysokopevn ch ocelí

Metalurgie vysokopevn ch ocelí Metalurgie vysokopevn ch ocelí Vysokopevné svařitelné oceli jsou podle konvence označovány oceli s hodnotou meze kluzu vyšší než 460 MPa. Vysokopevné svařitelné oceli uváděné v normách pod označením M

Více

VÝZKUM MECHANICKÝCH VLASTNOSTÍ SVAROVÝCH SPOJŮ MODIFIKOVANÝCH ŽÁROPEVNÝCH OCELÍ T24 A P92. Ing. Petr Mohyla, Ph.D.

VÝZKUM MECHANICKÝCH VLASTNOSTÍ SVAROVÝCH SPOJŮ MODIFIKOVANÝCH ŽÁROPEVNÝCH OCELÍ T24 A P92. Ing. Petr Mohyla, Ph.D. VÝZKUM MECHANICKÝCH VLASTNOSTÍ SVAROVÝCH SPOJŮ MODIFIKOVANÝCH ŽÁROPEVNÝCH OCELÍ T24 A P92 Ing. Petr Mohyla, Ph.D. Úvod Od konce osmdesátých let 20. století probíhá v celosvětovém měřítku intenzivní vývoj

Více

Vítězslav Bártl. duben 2012

Vítězslav Bártl. duben 2012 VY_32_INOVACE_VB03_Rozdělení oceli podle chemického složení a podle oblasti použití Jméno autora výukového materiálu Datum (období), ve kterém byl VM vytvořen Ročník, pro který je VM určen Vzdělávací oblast,

Více

Druhy ocelí, legující prvky

Druhy ocelí, legující prvky 1 Oceli druhy, použití Ocel je technické kujné železo s obsahem maximálně 2% uhlíku, další příměsi jsou křemík, mangan, síra, fosfor. Poslední dva jmenované prvky jsou nežádoucí, zhoršují kvalitu oceli.

Více

ZKOUŠKY MECHANICKÝCH. Mechanické zkoušky statické a dynamické

ZKOUŠKY MECHANICKÝCH. Mechanické zkoušky statické a dynamické ZKOUŠKY MECHANICKÝCH VLASTNOSTÍ MATERIÁLŮ Mechanické zkoušky statické a dynamické Úvod Vlastnosti materiálu, lze rozdělit na: fyzikální a fyzikálně-chemické; mechanické; technologické. I. Mechanické vlastnosti

Více

Technologie I. Část svařování. Kontakt : E-mail : michal.vslib@seznam.cz Kancelář : budova E, 2. patro, laboratoře

Technologie I. Část svařování. Kontakt : E-mail : michal.vslib@seznam.cz Kancelář : budova E, 2. patro, laboratoře Část svařování cvičící: Ing. Michal Douša Kontakt : E-mail : michal.vslib@seznam.cz Kancelář : budova E, 2. patro, laboratoře Doporučená studijní literatura Novotný, J a kol.:technologie slévání, tváření

Více

Korozivzdorná ocel: uplatnění v oblasti spojovacího materiálu

Korozivzdorná ocel: uplatnění v oblasti spojovacího materiálu Korozivzdorná ocel: uplatnění v oblasti spojovacího materiálu 1. Obecné informace Korozivzdorná ocel neboli nerezivějící ocel či nerez je označení pro velkou skupinu ušlechtilých ocelí, které mají stejnou

Více

PROBLEMATICKÉ SVAROVÉ SPOJE MODIFIKOVANÝCH ŽÁROPEVNÝCH OCELÍ

PROBLEMATICKÉ SVAROVÉ SPOJE MODIFIKOVANÝCH ŽÁROPEVNÝCH OCELÍ PROBLEMATICKÉ SVAROVÉ SPOJE MODIFIKOVANÝCH ŽÁROPEVNÝCH OCELÍ doc. Ing. Petr Mohyla, Ph.D. Fakulta strojní, VŠB TU Ostrava 1. Úvod Snižování spotřeby fosilních paliv a snižování škodlivých emisí vede k

Více

ZKOUŠKY MIKROLEGOVANÝCH OCELÍ DOMEX 700MC

ZKOUŠKY MIKROLEGOVANÝCH OCELÍ DOMEX 700MC Sborník str. 392-400 ZKOUŠKY MIKROLEGOVANÝCH OCELÍ DOMEX 700MC Antonín Kříž Výzkumné centrum kolejových vozidel, ZČU v Plzni,Univerzitní 22, 306 14, Česká republika, kriz@kmm.zcu.cz Požadavky kladené dnešními

Více

Metalografie. Praktické příklady z materiálových expertíz. 4. cvičení

Metalografie. Praktické příklady z materiálových expertíz. 4. cvičení Metalografie Praktické příklady z materiálových expertíz 4. cvičení Příprava metalografických výbrusů Odběr vzorků nesmí dojít k změně struktury (deformace, ohřev) světelný mikroskop pro dosažení požadovaných

Více

Vysoká škola technická a ekonomická v Českých Budějovicích. Institute of Technology And Business In České Budějovice

Vysoká škola technická a ekonomická v Českých Budějovicích. Institute of Technology And Business In České Budějovice 10.ZÁKLADY TEPELNÉHO ZPRACOVÁNÍ Vysoká škola technická a ekonomická v Českých Budějovicích Institute of Technology And Business In České Budějovice Tento učební materiál vznikl v rámci projektu "Integrace

Více

FÁZOVÉ PŘEMĚNY. Hlediska: termodynamika (velikost energie k přeměně) kinetika (rychlost nukleace a rychlost růstu = celková rychlost přeměny)

FÁZOVÉ PŘEMĚNY. Hlediska: termodynamika (velikost energie k přeměně) kinetika (rychlost nukleace a rychlost růstu = celková rychlost přeměny) FÁZOVÉ PŘEMĚNY Hlediska: termodynamika (velikost energie k přeměně) kinetika (rychlost nukleace a rychlost růstu = celková rychlost přeměny) mechanismus difúzní bezdifúzní Austenitizace Vliv: parametry

Více

Posouzení stavu rychlořezné oceli protahovacího trnu

Posouzení stavu rychlořezné oceli protahovacího trnu Posouzení stavu rychlořezné oceli protahovacího trnu ČSN 19 830 zušlechtěno dle předpisů pro danou ocel tj. kaleno a 3x popuštěno a) b) Obr.č. 1 a) Poškozený zub protahovacího trnu; b) Zdravý zub druhá

Více

NAUKA O MATERIÁLU I. Zkoušky mechanické. Přednáška č. 04: Zkoušení materiálových vlastností I

NAUKA O MATERIÁLU I. Zkoušky mechanické. Přednáška č. 04: Zkoušení materiálových vlastností I NAUKA O MATERIÁLU I Přednáška č. 04: Zkoušení materiálových vlastností I Zkoušky mechanické Autor přednášky: Ing. Daniela ODEHNALOVÁ Pracoviště: TUL FS, Katedra materiálu ZKOUŠENÍ mechanických vlastností

Více

VLIV TEPELNÉHO ZPRACOVÁNÍ NA VLASTNOSTI VYSOCEPEVNÉ NÍZKOLEGOVANÉ OCELI. David Aišman

VLIV TEPELNÉHO ZPRACOVÁNÍ NA VLASTNOSTI VYSOCEPEVNÉ NÍZKOLEGOVANÉ OCELI. David Aišman VLIV TEPELNÉHO ZPRACOVÁNÍ NA VLASTNOSTI VYSOCEPEVNÉ NÍZKOLEGOVANÉ OCELI David Aišman D.Aisman@seznam.cz ABSTRACT Tato práce se zabývá možnostmi tepelného zpracování pro experimentální ocel 42SiCr. Jedná

Více

2. Struktura a vlastnosti oceli, druhy ocelí Rovnovážné a nerovnovážné struktury oceli, mechanické vlastnosti oceli, druhy konstrukčních ocelí.

2. Struktura a vlastnosti oceli, druhy ocelí Rovnovážné a nerovnovážné struktury oceli, mechanické vlastnosti oceli, druhy konstrukčních ocelí. 2. Struktura a vlastnosti oceli, druhy ocelí Rovnovážné a nerovnovážné struktury oceli, mechanické vlastnosti oceli, druhy konstrukčních ocelí. Struktura oceli Železo (Fe), uhlík (C), "nečistoty". nevyhnutelné

Více

Konstrukční, nástrojové

Konstrukční, nástrojové Rozdělení ocelí podle použití Konstrukční, nástrojové Rozdělení ocelí podle použití Podle použití oceli: konstrukční (uhlíkové, legované), nástrojové (uhlíkové, legované). Konstrukční oceli uplatnění pro

Více

MECHANICKÉ A NĚKTERÉ DALŠÍ CHARAKTERISTIKY PLECHŮ Z OCELI ATMOFIX B (15127, S355W) VE STAVU NORMALIZAČNĚ VÁLCOVANÉM

MECHANICKÉ A NĚKTERÉ DALŠÍ CHARAKTERISTIKY PLECHŮ Z OCELI ATMOFIX B (15127, S355W) VE STAVU NORMALIZAČNĚ VÁLCOVANÉM MECHANICKÉ A NĚKTERÉ DALŠÍ CHARAKTERISTIKY PLECHŮ Z OCELI ATMOFIX B (15127, S355W) VE STAVU NORMALIZAČNĚ VÁLCOVANÉM Miroslav Liška, Ondřej Žáček MMV s.r.o. Patinující ocele a jejich vývoj Oceli se zvýšenou

Více

42 28XX nízko středně legované oceli na odlitky odlévané jiným způsobem než do pískových forem 42 29XX vysoko legované oceli na odlitky

42 28XX nízko středně legované oceli na odlitky odlévané jiným způsobem než do pískových forem 42 29XX vysoko legované oceli na odlitky Oceli na odlitky Oceli třídy 26: do 0,6 % C součásti elektrických strojů, ložiska vozidel, armatury a součásti parních kotlů a turbín, na součásti spalovacích motorů Oceli tříd 27 a 28: legovány Mn a Si,

Více

HLINÍK A JEHO SLITINY

HLINÍK A JEHO SLITINY HLINÍK A JEHO SLITINY Označování hliníku a jeho slitin dle ČSN EN a) Označování hliníku a slitin hliníku pro tváření dle ČSN EN 573-1 až 3 Tyto normy platí pro tvářené výrobky a ingoty určené ke tváření

Více

1. přednáška OCELOVÉ KONSTRUKCE VŠB. Technická univerzita Ostrava Fakulta stavební Podéš 1875, éště. Miloš Rieger

1. přednáška OCELOVÉ KONSTRUKCE VŠB. Technická univerzita Ostrava Fakulta stavební Podéš 1875, éště. Miloš Rieger 1. přednáška OCELOVÉ KONSTRUKCE VŠB Technická univerzita Ostrava Fakulta stavební Ludvíka Podéš éště 1875, 708 33 Ostrava - Poruba Miloš Rieger Základní návrhové předpisy: - ČSN 73 1401/98 Navrhování ocelových

Více

Metalografie. Praktické příklady z materiálových expertíz. 4. cvičení

Metalografie. Praktické příklady z materiálových expertíz. 4. cvičení Metalografie Praktické příklady z materiálových expertíz 4. cvičení Obsah Protahovací trn Povrchově kalená součást Fréza Karbidické vyřádkování Cementovaná součást Pozinkovaná součást Pivní korunky Klíč

Více

LETECKÉ MATERIÁLY. Úvod do předmětu

LETECKÉ MATERIÁLY. Úvod do předmětu LETECKÉ MATERIÁLY Úvod do předmětu Historický vývoj leteckých konstrukčních materiálů Uplatnění konstrukčních materiálů souvisí s pevnostními koncepcemi leteckých konstrukcí Pevnostní koncepce leteckých

Více

2. Struktura a vlastnosti oceli, druhy ocelí Rovnovážné a nerovnovážné struktury oceli, mechanické vlastnosti oceli, druhy konstrukčních ocelí.

2. Struktura a vlastnosti oceli, druhy ocelí Rovnovážné a nerovnovážné struktury oceli, mechanické vlastnosti oceli, druhy konstrukčních ocelí. 2. Struktura a vlastnosti oceli, druhy ocelí Rovnovážné a nerovnovážné struktury oceli, mechanické vlastnosti oceli, druhy konstrukčních ocelí. Struktura oceli Železo (Fe), uhlík (C), "nečistoty". nevyhnutelné

Více

CSM 21 je označení ROBERT ZAPP WERKSTOFFTECHNIK GmbH 0,02 % 15,00 % 4,75 % 3,50 %

CSM 21 je označení ROBERT ZAPP WERKSTOFFTECHNIK GmbH 0,02 % 15,00 % 4,75 % 3,50 % CSM 21 Vysoce pevná, martenziticky vytvrditelná korozivzdorná ocel. CSM 21 je označení ROBERT ZAPP WERKSTOFFTECHNIK GmbH SMĚRNÉ CHEMICKÉ SLOŽENÍ C Cr Ni Cu 0,02 % 15,00 % 4,75 % 3,50 % CSM 21 je precipitačně

Více

ŽÍHÁNÍ 1. ŽÍHÁNÍ OCELÍ

ŽÍHÁNÍ 1. ŽÍHÁNÍ OCELÍ 1 ŽÍHÁNÍ Žíhání je způsob tepelného zpracování, kterým chceme u součásti dosáhnout stavu blízkého stavu rovnovážnému. Podstatou je rovnoměrný ohřev součásti na teplotu žíhání, setrvání na této teplotě

Více

TEORIE TVÁŘENÍ. Lisování

TEORIE TVÁŘENÍ. Lisování STŘEDNÍ PRŮMYSLOVÁ ŠKOLA, Praha 10, Na Třebešíně 2299 příspěvková organizace zřízená HMP Lisování TEORIE TVÁŘENÍ TENTO PROJEKT JE SPOLUFINANCOVÁN EVROPSKÝM SOCIÁLNÍM FONDEM, STÁTNÍM ROZPOČTEM ČESKÉ REPUBLIKY

Více

Možnosti Impact testu při posuzování správnosti tepelného zpracování ocelí. Ing. Petr Beneš

Možnosti Impact testu při posuzování správnosti tepelného zpracování ocelí. Ing. Petr Beneš Možnosti Impact testu při posuzování správnosti tepelného zpracování ocelí Vedoucí: Konzultanti: Vypracoval: Doc. Dr. Ing. Antonín Kříž Ing. Jiří Hájek Ph.D Ing. Petr Beneš Martin Vadlejch Impact test

Více

Nauka o materiálu. Přednáška č.5 Základy lomové mechaniky

Nauka o materiálu. Přednáška č.5 Základy lomové mechaniky Nauka o materiálu Přednáška č.5 Základy lomové mechaniky Způsoby stanovení napjatosti a deformace Využívají se tři přístupy: 1. Analytický - jen jednoduché geometrie těles - vždy za jistých zjednodušujících

Více

18MTY 1. Ing. Jaroslav Valach, Ph.D.

18MTY 1. Ing. Jaroslav Valach, Ph.D. 18MTY 1. Ing. Jaroslav Valach, Ph.D. valach@fd.cvut.cz Informace o předmětu http://mech.fd.cvut.cz/education/bachelor/18mty Popis předmětu Témata přednášek Pokyny k provádění cvičení Informace ke zkoušce

Více

Vlastnosti a zkoušení materiálů. Přednáška č.9 Plasticita a creep

Vlastnosti a zkoušení materiálů. Přednáška č.9 Plasticita a creep Vlastnosti a zkoušení materiálů Přednáška č.9 Plasticita a creep Vliv teploty na chování materiálu 1. Teplotní roztažnost L = L α T ( x) dl 2. Závislost modulu pružnosti na teplotě: Modul pružnosti při

Více

PRASKÁNÍ VRTÁKŮ PO TEPELNÉM ZPRACOVÁNÍ Antonín Kříž

PRASKÁNÍ VRTÁKŮ PO TEPELNÉM ZPRACOVÁNÍ Antonín Kříž Vakuové tepelné zpracování a tepelné zpracování nástrojů 22. - 23.11. 2011 - Jihlava PRASKÁNÍ VRTÁKŮ PO TEPELNÉM ZPRACOVÁNÍ Antonín Kříž Západočeská univerzita v Plzni Fakulta strojní Katedra materiálu

Více

Rozdělení ocelí podle použití. Konstrukční, nástrojové

Rozdělení ocelí podle použití. Konstrukční, nástrojové Rozdělení ocelí podle použití Konstrukční, nástrojové Rozdělení ocelí podle použití Podle použití oceli: Konstrukční (uhlíkové, legované), nástrojové (uhlíkové, legované). Konstrukční oceli uplatnění pro

Více

Svařitelnost korozivzdorných ocelí

Svařitelnost korozivzdorných ocelí Svařitelnost korozivzdorných ocelí FAKULTA STROJNÍ, ÚSTAV STROJÍRENSKÉ TECHNOLOGIE L. Kolařík Rozdělení ocelí podle struktury (podle chemického složení) Podle obsahu legujících prvků můžeme dosáhnout různých

Více

DESTRUKTIVNÍ ZKOUŠKY SVARŮ I.

DESTRUKTIVNÍ ZKOUŠKY SVARŮ I. DESTRUKTIVNÍ ZKOUŠKY SVARŮ I. Mgr. Ladislav Blahuta Střední škola, Havířov-Šumbark, Sýkorova 1/613, příspěvková organizace Tento výukový materiál byl zpracován v rámci akce EU peníze středním školám -

Více

TEPELNÉ ZPRACOVÁNÍ KONSTRUKČNÍCH OCELÍ SVOČ - 2008. Jana Martínková, Západočeská univerzita v Plzni, Univerzitní 8, 306 14 Plzeň Česká republika

TEPELNÉ ZPRACOVÁNÍ KONSTRUKČNÍCH OCELÍ SVOČ - 2008. Jana Martínková, Západočeská univerzita v Plzni, Univerzitní 8, 306 14 Plzeň Česká republika TEPELNÉ ZPRACOVÁNÍ KONSTRUKČNÍCH OCELÍ SVOČ - 2008 Jana Martínková, Západočeská univerzita v Plzni, Univerzitní 8, 306 14 Plzeň Česká republika ABSTRAKT Práce obsahuje charakteristiku konstrukčních ocelí

Více

Prokalitelnost Prokalitelností Čelní zkouška prokalitelnosti: Stanovení prokalitelnosti výpočtem:

Prokalitelnost Prokalitelností Čelní zkouška prokalitelnosti: Stanovení prokalitelnosti výpočtem: Prokalitelnost Prokalitelností se rozumí hloubka průniku zákalné struktury směrem od povrchu kaleného dílu. Snahou při kalení je, aby zákalnou strukturu tvořil především martenzit, vznikající strukturní

Více

Číslo projektu Číslo a název šablony klíčové aktivity Tematická oblast Autor Ročník 2. Obor CZ.1.07/1.5.00/34.0514 III/2 Inovace a zkvalitnění výuky prostřednictvím ICT Strojírenská technologie, vy_32_inovace_ma_22_17

Více

Výrobky válcované za tepla z konstrukčních ocelí Část 2: Technické dodací podmínky pro nelegované konstrukční oceli

Výrobky válcované za tepla z konstrukčních ocelí Část 2: Technické dodací podmínky pro nelegované konstrukční oceli VÁ LC E P R O VÁ LC OV N Y S T R OJ Í R E N S K É V Ý R O BKY H U T N Í M AT E R I Á L U Š L E C H T I L É O CE LI ČSN EN 100252 Výrobky válcované za tepla z konstrukčních ocelí Část 2: Technické dodací

Více

OK SFA/AWS A 5.11: (NiTi3)

OK SFA/AWS A 5.11: (NiTi3) OK 92.05 SFA/AWS A 5.11: EN ISO 14172: E Ni-1 E Ni2061 (NiTi3) Obalená elektroda, určená ke svařování tvářených i litých dílů z čistého niklu. Lze použít i pro heterogenní svary rozdílných kovů jako niklu

Více

Projekt: 1.5, Registrační číslo: CZ.1.07/1.5.00/ Tepelné zpracování

Projekt: 1.5, Registrační číslo: CZ.1.07/1.5.00/ Tepelné zpracování Druhy tepelného zpracování: Tepelné zpracování 1. Žíhání (ochlazení je tak pomalé, že nevzniká zákalná struktura) 2. Kalení (ohřev nad překrystalizační teplotu a ochlazení je tak prudké, aby vznikla zákalná

Více

OK AUTROD 347Si (OK AUTROD 16.11)

OK AUTROD 347Si (OK AUTROD 16.11) OK AUTROD 347Si (OK AUTROD 16.11) SFA/AWS A 5.9: ER 347Si EN ISO 14343A: G 19 9 NbSi Drát typu 18Cr8Ni stabilizovaný niobem pro svařování nerezavějících ocelí odpovídajících AISI 347, AISI 321. Svarový

Více

Poskytujeme služby mechanické konstrukce, zejména konstrukci plastů, forem a přípravků.

Poskytujeme služby mechanické konstrukce, zejména konstrukci plastů, forem a přípravků. PORTFOLIO SLUŽEB Poskytujeme služby mechanické konstrukce, zejména konstrukci plastů, forem a přípravků. Využíváme nejmodernějších technologií pro výrobu kovových a vysokopevnostních kompozitních součástek.

Více

DEGRADACE MATERIÁLOVÝCH VLASTNOSTÍ OCELI 15 128 A PŘÍČINY VZNIKU TRHLIN VYSOKOTLAKÝCH PAROVODŮ

DEGRADACE MATERIÁLOVÝCH VLASTNOSTÍ OCELI 15 128 A PŘÍČINY VZNIKU TRHLIN VYSOKOTLAKÝCH PAROVODŮ DEGRADACE MATERIÁLOVÝCH VLASTNOSTÍ OCELI 15 128 A PŘÍČINY VZNIKU TRHLIN VYSOKOTLAKÝCH PAROVODŮ Josef ČMAKAL, Jiří KUDRMAN, Ondřej BIELAK * ), Richard Regazzo ** ) UJP PRAHA a.s., * ) BiSAFE s.r.o., **

Více

Co je to korozivzdorná ocel? Fe Cr > 10,5% C < 1,2%

Co je to korozivzdorná ocel? Fe Cr > 10,5% C < 1,2% Co je to korozivzdorná ocel? Cr > 10,5% C < 1,2% Co je to korozivzdorná ocel? Co je to korozivzdorná ocel? Korozivzdorné oceli (antikoro, nerez) jsou slitiny na bázi železa s obsahem 10,5 % chromu a 1,2

Více

Svařitelnost vysokopevné oceli s mezí kluzu 1100 MPa

Svařitelnost vysokopevné oceli s mezí kluzu 1100 MPa Svařitelnost vysokopevné oceli s mezí kluzu 1100 MPa doc. Ing. Jiří Janovec, CSc., Ing. Petr Ducháček ČVUT v Praze, Fakulta strojní, Karlovo náměstí 13, Praha 2 Jiri.Janovec@fs.cvut.cz, Petr.Duchacek@fs.cvut.cz

Více

Křehké materiály. Technická univerzita v Liberci Nekovové materiály, 5. MI Doc. Ing. Karel Daďourek, 2008

Křehké materiály. Technická univerzita v Liberci Nekovové materiály, 5. MI Doc. Ing. Karel Daďourek, 2008 Křehké materiály Technická univerzita v Liberci Nekovové materiály, 5. MI Doc. Ing. Karel Daďourek, 2008 Základní charakteristiky Křehký lom bez znatelné trvalé deformace Mez pevnosti má velký rozptyl

Více

Tváření. produktivní metody výroby polotovarů a hotových výrobků, které se dají dobře mechanizovat i automatizovat (velká výkonnost, minimální odpad)

Tváření. produktivní metody výroby polotovarů a hotových výrobků, které se dají dobře mechanizovat i automatizovat (velká výkonnost, minimální odpad) Poznámka: tyto materiály slouží pouze pro opakování STT žáků SPŠ Na Třebešíně, Praha 10; s platností do r. 2016 v návaznosti na platnost norem. Zákaz šíření a modifikace materiálů. Děkuji Ing. D. Kavková

Více

Výzkumný a zkušební ústav Plzeň s.r.o. Zkušební laboratoř Tylova 1581/46, 301 00 Plzeň

Výzkumný a zkušební ústav Plzeň s.r.o. Zkušební laboratoř Tylova 1581/46, 301 00 Plzeň Pracoviště zkušební laboratoře: 1. Zkušebna Analytická chemie 2. Zkušebna Metalografie 3. Mechanická zkušebna včetně detašovaného pracoviště Orlík 266, 316 06 Plzeň 4. Dynamická zkušebna Orlík 266, 316

Více

Ing. Michal Lattner (lattner@fvtm.ujep.cz) Fakulta výrobních technologií a managementu Věda pro život, život pro vědu CZ.1.07/2.3.00/45.

Ing. Michal Lattner (lattner@fvtm.ujep.cz) Fakulta výrobních technologií a managementu Věda pro život, život pro vědu CZ.1.07/2.3.00/45. Ing. Michal Lattner (lattner@fvtm.ujep.cz) Fakulta výrobních technologií a managementu Věda pro život, život pro vědu CZ.1.07/2.3.00/45.0029 Statické zkoušky (pevnost, tvrdost) Dynamické zkoušky (cyklické,

Více

VLIV TECHNOLOGIE ŽÁROVÉHO ZINKOVÁNÍ NA VLASTNOSTI ŽÁROVĚ ZINKOVANÝCH OCELÍ

VLIV TECHNOLOGIE ŽÁROVÉHO ZINKOVÁNÍ NA VLASTNOSTI ŽÁROVĚ ZINKOVANÝCH OCELÍ Transfer inovácií 2/211 211 VLIV TECHNOLOGIE ŽÁROVÉHO ZINKOVÁNÍ NA VLASTNOSTI ŽÁROVĚ ZINKOVANÝCH OCELÍ Ing. Libor Černý, Ph.D. 1 prof. Ing. Ivo Schindler, CSc. 2 Ing. Petr Strzyž 3 Ing. Radim Pachlopník

Více

LETECKÉ KONSTRUKČNÍ OCELI

LETECKÉ KONSTRUKČNÍ OCELI LETECKÉ KONSTRUKČNÍ OCELI 1. Úvod 2. Vliv doprovodných a přísadových prvků 3. Označování leteckých ocelí 4. Uhlíkové oceli 5. Nízkolegované oceli 6. Vysokolegované oceli 7. Speciální vysokopevnostní oceli

Více

Další poznatky o kovových materiálech pro konstruování

Další poznatky o kovových materiálech pro konstruování Příloha č. 3 Další poznatky o kovových materiálech pro konstruování Definice oceli podle ČSN EN 10020 (42 0002): [Kříž 2011, s.44] Oceli (ke tváření) jsou kovové materiály, jejichž hmotnostní podíl železa

Více

Zkoušky založené na principu šíření defektů. Zkoušky lomové houževnatosti

Zkoušky založené na principu šíření defektů. Zkoušky lomové houževnatosti Zkoušky založené na principu šíření defektů Zkoušky lomové houževnatosti Houževnatost materiálu udává jeho odolnost proti křehkému lomu. Ten je nebezpečným druhem porušení, neboť při malé spotřebě energie

Více

DRÁTY PRO SVAŘOVÁNÍ POD TAVIDLEM

DRÁTY PRO SVAŘOVÁNÍ POD TAVIDLEM DRÁTY PRO SVAŘOVÁNÍ POD TAVIDLEM Základní informace o použití drátů pro svařování pod tavidlem... H1 Přehled použitých norem... H1 Seznam svařovacích drátů... H2 Dráty pro svařování pod tavidlem... nelegovaných,

Více

TEPELNÉ ZPRACOVÁNÍ. Ing. V. Kraus, CSc. Opakování z Nauky o materiálu

TEPELNÉ ZPRACOVÁNÍ. Ing. V. Kraus, CSc. Opakování z Nauky o materiálu TEPELNÉ ZPRACOVÁNÍ Ing. V. Kraus, CSc. 1 TEPELNÉ ZPRACOVÁNÍ záměrné využívání fázových a strukturních přeměn v tuhém stavu ke změně struktury a tím k získání požadovaných mechanických nebo strukturních

Více

Nástrojové oceli. Ing. Karel Němec, Ph.D.

Nástrojové oceli. Ing. Karel Němec, Ph.D. Nástrojové oceli Ing. Karel Němec, Ph.D. Rozdělení nástrojových ocelí podle chemického složení dle ČSN EN Podle ČSN EN-10027-1 Nástrojové oceli nelegované C35U (19065) C105U (19191) C125U (19255) Nástrojové

Více

Norma: ČSN EN 10216 Bezešvé ocelové trubky pro tlakové nádoby a zařízení Technické dodací podmínky. z nelegovaných ocelí se zaručenými vlastnostmi

Norma: ČSN EN 10216 Bezešvé ocelové trubky pro tlakové nádoby a zařízení Technické dodací podmínky. z nelegovaných ocelí se zaručenými vlastnostmi ČSN EN 10216, str. 1 ČSN EN 10216 Norma: ČSN EN 10216 Bezešvé ocelové trubky pro tlakové nádoby a zařízení Technické dodací podmínky Části: ČSN EN 10216-1/2003 + A1/2004 Trubky z nelegovaných ocelí se

Více

Materiálové laboratoře Chomutov s.r.o. Zkušební laboratoř MTL Luční 4624, 430 01 Chomutov

Materiálové laboratoře Chomutov s.r.o. Zkušební laboratoř MTL Luční 4624, 430 01 Chomutov Laboratoř je způsobilá aktualizovat normy identifikující zkušební postupy. Laboratoř uplatňuje flexibilní přístup k rozsahu akreditace upřesněný v dodatku. Aktuální seznam činností prováděných v rámci

Více

Identifikace zkušebního postupu/metody PP 621 1.01 (ČSN ISO 9556, ČSN ISO 4935) PP 621 1.02 (ČSN EN 10276-2, ČSN 42 0525)

Identifikace zkušebního postupu/metody PP 621 1.01 (ČSN ISO 9556, ČSN ISO 4935) PP 621 1.02 (ČSN EN 10276-2, ČSN 42 0525) List 1 z 9 Pracoviště zkušební laboratoře: Odd. 621 Laboratoř chemická, fázová a korozní Protokoly o zkouškách podepisuje: Ing. Karel Malaník, CSc. ředitel Laboratoří a zkušeben Ing. Vít Michenka zástupce

Více

OK SFA/AWS A 5.5: E 8018-G EN ISO 2560-A: E 46 5 Z B 32

OK SFA/AWS A 5.5: E 8018-G EN ISO 2560-A: E 46 5 Z B 32 OK 73.08 SFA/AWS A 5.5: E 8018-G EN ISO 2560-A: E 46 5 Z B 32 Nízkolegovaná bazická elektroda poskytující svarový kov legovaný Ni a Cu s velmi dobrou korozní odolností proti mořské vodě, kouřovým plynům

Více

Díly forem. Vložky forem Jádra Vtokové dílce Trysky Vyhazovače (nitridované) tlakové písty, tlakové komory (normálně nitridované) V 0,4

Díly forem. Vložky forem Jádra Vtokové dílce Trysky Vyhazovače (nitridované) tlakové písty, tlakové komory (normálně nitridované) V 0,4 1 VIDAR SUPREME 2 Charakteristika VIDAR SUPREME je Cr-Mo-V legovaná ocel pro práci za tepla, pro kterou jsou charakteristické tyto vlastnosti: Velmi dobrá odolnost proti náhlým změnám teploty a tvoření

Více

SMA 2. přednáška. Nauka o materiálu NÁVRHY NA OPAKOVÁNÍ

SMA 2. přednáška. Nauka o materiálu NÁVRHY NA OPAKOVÁNÍ SMA 2. přednáška Nauka o materiálu NÁVRHY NA OPAKOVÁNÍ Millerovy indexy rovin (h k l) nesoudělné převrácené hodnoty úseků, které vytíná rovina na osách x, y, z Millerovy indexy této roviny jsou : (1 1

Více

E-B 420. SFA/AWS A 5.4: E EN 1600: (E Z 19 9 Nb B 2 2*)

E-B 420. SFA/AWS A 5.4: E EN 1600: (E Z 19 9 Nb B 2 2*) E-B 420 SFA/AWS A 5.4: E 347-15 EN 1600: (E Z 19 9 Nb B 2 2*) Pro svařování zařízení ze stabilizovaných ocelí podobného chemického složení do teploty 400 C. Velmi rozšířený druh elektrody používaný i pro

Více

SVAŘITELNOST MATERIÁLU

SVAŘITELNOST MATERIÁLU 1 VYSOKÉ UČENÍ TECHNICKÉ V BRNĚ FAKULTA STROJNÍHO INŽENÝRSTVÍ Doc.Ing,Oldřich Ambrož,CSc SVAŘITELNOST MATERIÁLU UČEBNÍ TEXTY KOMBINOVANÉHO BAKALAŘSKÉHO STUDIA 2 U Č E B N Í O S N O V A Předmět: SVAŘITELNOST

Více

Zkoušky vlastností technických materiálů

Zkoušky vlastností technických materiálů Zkoušky vlastností technických materiálů Stálé zvyšování výkonu strojů a snižování jejich hmotnosti klade vysoké požadavky na jakost hutního materiálu. Se zvyšováním nároků na materiál je nerozlučně spjato

Více

durostat 400/450 Za tepla válcované tabule plechu Datový list srpen 2013 Odolné proti opotřebení díky přímému kalení

durostat 400/450 Za tepla válcované tabule plechu Datový list srpen 2013 Odolné proti opotřebení díky přímému kalení Za tepla válcované tabule plechu durostat 400/450 Datový list srpen 2013 Tabule plechu Odolné proti opotřebení díky přímému kalení durostat 400 a durostat 450 dosahují typických povrchových tvrdostí přibližně

Více

Wöhlerova křivka (uhlíkové oceli výrazná mez únavy)

Wöhlerova křivka (uhlíkové oceli výrazná mez únavy) Únava 1. Úvod Mezním stavem únava je definován stav, kdy v důsledku působení časově proměnných zatížení dojde k poruše funkční způsobilosti konstrukce či jejího elementu. Charakteristické pro tento proces

Více

OK TUBRODUR Typ náplně: speciální rutilová. Ochranný plyn: s vlastní ochranou. Svařovací proud:

OK TUBRODUR Typ náplně: speciální rutilová. Ochranný plyn: s vlastní ochranou. Svařovací proud: OK TUBRODUR 14.70 N 14700: T Z Fe14 Plněná elektroda pro tvrdé návary s velmi vysokou odolností proti opotřebení tvrdými a zrnitými minerály jako pískem, rudou, kamenivem, půdou apod. Otěruvzdornost je

Více

E-B 502. EN 14700: E Fe 1

E-B 502. EN 14700: E Fe 1 E-B 502 EN 14700: E Fe 1 Elektroda pro navařování funkčních ploch součástí z nelegovaných a nízkolegovaných ocelí, u nichž je požadavek zvýšené odolnosti vůči opotřebení, např. pro navařování kolejnic,

Více

MĚŘENÍ ELASTICITRY OVLIVNĚNÝCH PÁSEM SVAROVÝCH SPOJŮ VYSOKOPEVNOSTNÍCH OCELÍ

MĚŘENÍ ELASTICITRY OVLIVNĚNÝCH PÁSEM SVAROVÝCH SPOJŮ VYSOKOPEVNOSTNÍCH OCELÍ MĚŘENÍ ELASTICITRY OVLIVNĚNÝCH PÁSEM SVAROVÝCH SPOJŮ VYSOKOPEVNOSTNÍCH OCELÍ Petr HANUS, Michal KONEČNÝ, Josef TOMANOVIČ Katedra mechaniky, materiálů a částí strojů, Dopravní fakulta Jana Pernera, Univerzita

Více

- 120 - VLIV REAKTOROVÉHO PROSTŘEDl' NA ZKŘEHNUTI' Cr-Mo-V OCELI

- 120 - VLIV REAKTOROVÉHO PROSTŘEDl' NA ZKŘEHNUTI' Cr-Mo-V OCELI - 120 - VLIV REAKTOROVÉHO PROSTŘEDl' NA ZKŘEHNUTI' Cr-Mo-V OCELI Ing. K. Šplíchal, Ing. R. Axamit^RNDr. J. Otruba, Prof. Ing. J. Koutský, DrSc, ÚJV Řež 1. Úvod Rozvoj trhlin za účasti koroze v materiálech

Více

Technické informace - korozivzdorné oceli

Technické informace - korozivzdorné oceli Technické informace korozivzdorné oceli Vlastnosti korozivzdorných ocelí Tento článek se zabývá často se vyskytujícími typy korozivzdorných ocelí (běžně nerezová ocel) a duplexních korozivzdorných ocelí

Více

Tepelné a chemickotepelné zpracování slitin Fe-C. Žíhání, kalení, cementace, nitridace

Tepelné a chemickotepelné zpracování slitin Fe-C. Žíhání, kalení, cementace, nitridace Tepelné a chemickotepelné zpracování slitin Fe-C Žíhání, kalení, cementace, nitridace Tepelné zpracování Tepelné zpracování je pochod, při kterém je součást podrobena jednomu nebo několika tepelným cyklům,

Více

Charakteristika. Vlastnosti. Použití NÁSTROJE NA TLAKOVÉ LITÍ NÁSTROJE NA PROTLAČOVÁNÍ NÁSTROJE PRO TVÁŘENÍ ZA TEPLA VYŠŠÍ ŽIVOTNOST NÁSTROJŮ

Charakteristika. Vlastnosti. Použití NÁSTROJE NA TLAKOVÉ LITÍ NÁSTROJE NA PROTLAČOVÁNÍ NÁSTROJE PRO TVÁŘENÍ ZA TEPLA VYŠŠÍ ŽIVOTNOST NÁSTROJŮ DIEVAR DIEVAR 2 DIEVAR Charakteristika DIEVAR je Cr-Mo-V legovaná vysoce výkonná ocel pro práci za tepla s vysokou odolností proti vzniku trhlin a prasklin z tepelné únavy a s vysokou odolností proti opotřebení

Více

KAPITOLA 9: KOVY Vysoká škola technická a ekonomická v Českých Budějovicích

KAPITOLA 9: KOVY Vysoká škola technická a ekonomická v Českých Budějovicích KAPITOLA 9: KOVY Vysoká škola technická a ekonomická v Českých Budějovicích Institute of Technology And Business In České Budějovice Tento učební materiál vznikl v rámci projektu "Integrace a podpora studentů

Více

Přetváření a porušování materiálů

Přetváření a porušování materiálů Přetváření a porušování materiálů Přetváření a porušování materiálů 1. Viskoelasticita 2. Plasticita 3. Lomová mechanika 4. Mechanika poškození Přetváření a porušování materiálů 2. Plasticita 2.1 Konstitutivní

Více

Trvanlivost,obrobitelnost,opotřebení břitu

Trvanlivost,obrobitelnost,opotřebení břitu Střední průmyslová škola a Vyšší odborná škola technická Brno, Sokolská 1 Šablona: Název: Téma: Autor: Inovace a zkvalitnění výuky prostřednictvím ICT Obrábění Trvanlivost,obrobitelnost,opotřebení břitu

Více

Použití. Části formy V 0,9. Části nástroje. Matrice Podpěrné nástroje, držáky matric, pouzdra, lisovací podložky,

Použití. Části formy V 0,9. Části nástroje. Matrice Podpěrné nástroje, držáky matric, pouzdra, lisovací podložky, ORVAR SUPREME 2 Charakteristika ORVAR SUPREME je Cr-Mo-V legovaná nástrojová ocel, pro kterou jsou charakteristické tyto vlastnosti: Velmi dobrá odolnost proti náhlým tepelným změnám a tvoření trhlin za

Více

Heterogenní spoje v energetice, zejména se zaměřením na svařování martenzitických ocelí s rozdílným obsahem Cr

Heterogenní spoje v energetice, zejména se zaměřením na svařování martenzitických ocelí s rozdílným obsahem Cr Heterogenní spoje v energetice, zejména se zaměřením na svařování martenzitických ocelí s rozdílným obsahem Cr Petr Hrachovina, Böhler Uddeholm CZ s.r.o., phrachovina@bohler-uddeholm.cz O svařování heterogenních

Více

Výzkumný a zkušební ústav Plzeň s.r.o. Zkušební laboratoř Tylova 1581/46, Plzeň

Výzkumný a zkušební ústav Plzeň s.r.o. Zkušební laboratoř Tylova 1581/46, Plzeň Pracoviště zkušební laboratoře: 1. Materiálová zkušebna včetně detašovaného pracoviště Orlík 266/15, Bolevec, 316 00 Plzeň 2. Dynamická zkušebna Orlík 266/15, Bolevec, 316 00 Plzeň korespondenční adresa:

Více

Vysoká efektivita s kvalitou HSS

Vysoká efektivita s kvalitou HSS New Červen 2017 Nové produkty pro obráběcí techniky Vysoká efektivita s kvalitou HSS Nový vrták HSS-E-PM UNI vyplňuje mezeru mezi HSS a TK vrtáky TOTAL TOOLING=KVALITA x SERVIS 2 WNT Česká republika s.r.o.

Více

AlfaNova Celonerezové tavně spojované deskové výměníky tepla

AlfaNova Celonerezové tavně spojované deskové výměníky tepla AlfaNova Celonerezové tavně spojované deskové výměníky tepla Z extrémního žáru našich pecí přichází AlfaNova, první celonerezový výměník tepla na světě. AlfaNova odolává vysokým teplotám a ve srovnání

Více

Jominiho zkouška prokalitelnosti

Jominiho zkouška prokalitelnosti Jominiho zkouška prokalitelnosti Zakalitelnost je schopnost materiálu při ochlazování nad kritickou rychlost přejít a setrvat v metastabilním stavu, tj. u ocelí získat martenzitickou strukturu. Protože

Více

Navrhování konstrukcí z korozivzdorných ocelí

Navrhování konstrukcí z korozivzdorných ocelí Navrhování konstrukcí z korozivzdorných ocelí Marek Šorf Seminář Navrhování konstrukcí z korozivzdorných ocelí 27. září 2017 ČVUT Praha 1 Obsah 1. část Ing. Marek Šorf Rozdíl oproti navrhování konstrukcí

Více

METALOGRAFIE II. Oceli a litiny

METALOGRAFIE II. Oceli a litiny METALOGRAFIE II Oceli a litiny Slitiny železa, uhlíku a popřípadě dalších prvků se nazývají oceli a litiny. Oceli jsou slitiny železa obsahující do 2,14 hm. % uhlíku, litiny s obsahem uhlíku nad 2,14 hm.

Více

FRACTOGRAPHIC STUDY OF FRACTURE SURFACES IN WELDED JOINTS OF HSLA STEEL AFTER MECHANICAL TESTING

FRACTOGRAPHIC STUDY OF FRACTURE SURFACES IN WELDED JOINTS OF HSLA STEEL AFTER MECHANICAL TESTING FRACTOGRAPHIC STUDY OF FRACTURE SURFACES IN WELDED JOINTS OF HSLA STEEL AFTER MECHANICAL TESTING Doc.Dr.Ing. Antonín KŘÍŽ Sborník str. 183-192 Požadavky kladené dnešními výrobci, zejména v průmyslu dopravních

Více

Materiálové laboratoře Chomutov s.r.o. Zkušební laboratoř MTL Luční 4624, Chomutov

Materiálové laboratoře Chomutov s.r.o. Zkušební laboratoř MTL Luční 4624, Chomutov Laboratoř je způsobilá aktualizovat normy identifikující zkušební postupy. Laboratoř uplatňuje flexibilní přístup k rozsahu akreditace upřesněný v dodatku. Aktuální seznam činností prováděných v rámci

Více

Minule vazebné síly v látkách

Minule vazebné síly v látkách MTP-2-kovy Minule vazebné síly v látkách Kuličkový model polykrystalu kovu 1. Vakance 2. Když se povede divakance, je vidět, oč je pohyblivější než jednovakance 3. Nejzávažnější je ovšem prezentování zrn

Více

Tepelné a chemickotepelné zpracování slitin Fe-C. Žíhání, kalení, cementace, nitridace

Tepelné a chemickotepelné zpracování slitin Fe-C. Žíhání, kalení, cementace, nitridace Tepelné a chemickotepelné zpracování slitin Fe-C Žíhání, kalení, cementace, nitridace Tepelné zpracování Tepelné zpracování je pochod, při kterém je součást podrobena jednomu nebo několika tepelným cyklům,

Více

E-B 502. EN 14700: E Fe 1

E-B 502. EN 14700: E Fe 1 E-B 502 EN 14700: E Fe 1 Elektroda pro navařování funkčních ploch součástí z nelegovaných a nízkolegovaných ocelí, u nichž je požadavek zvýšené odolnosti vůči opotřebení, např. pro navařování kolejnic,

Více

Označování materiálů podle evropských norem

Označování materiálů podle evropských norem Označování materiálů podle evropských norem 1 2 3 Cílem této přednášky je srovnat jednotlivá značení ocelí 4 Definice a rozdělení ocelí ČSN EN 10020 (42 0002) Oceli ke tváření jsou ocelové materiály, jejichž

Více
