Renishaw OMV: software pro 3D kontrolu na obráběcím stroji

Transkript

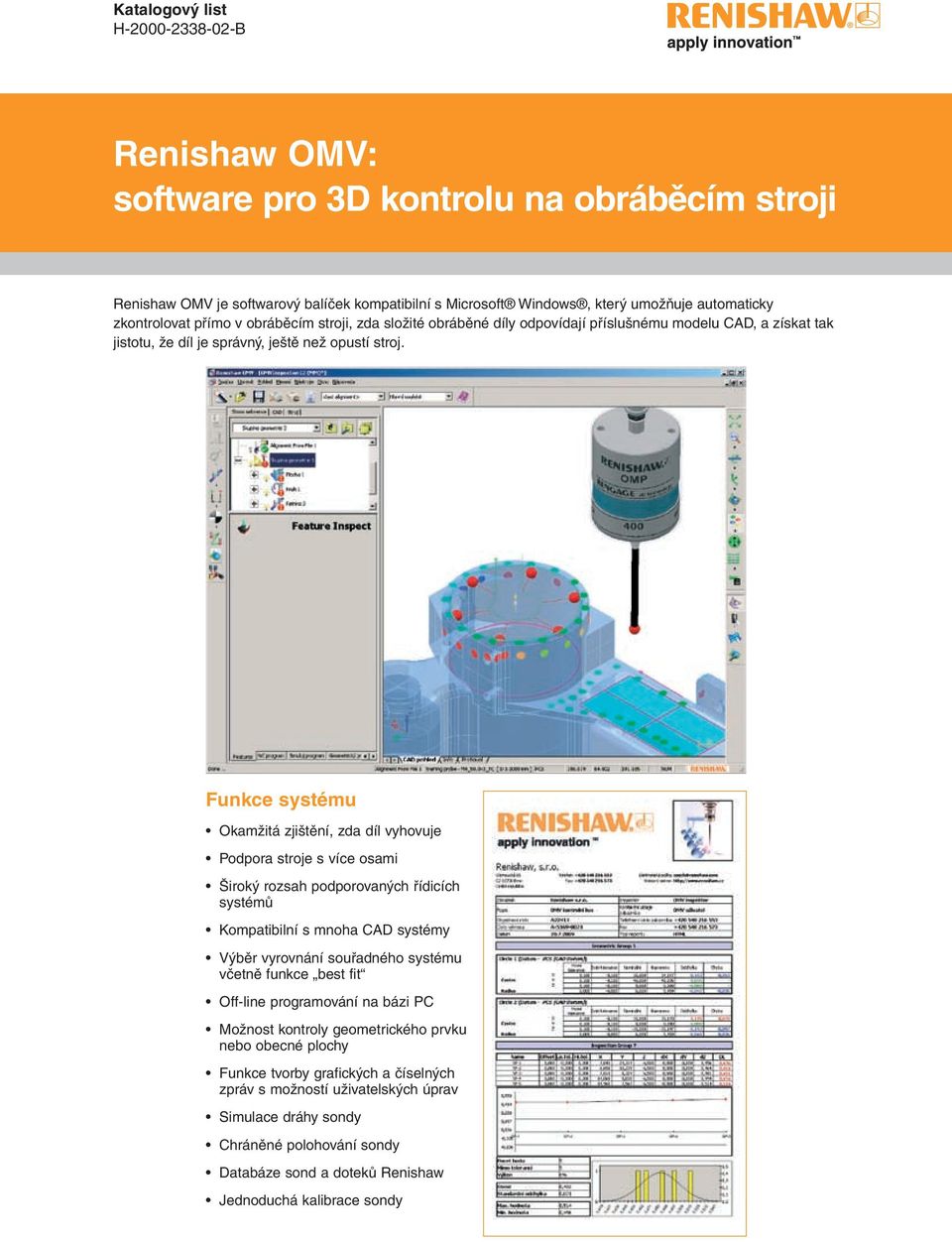

1 Katalogový list H B Renishaw OMV: software pro 3D kontrolu na obráběcím stroji Renishaw OMV je softwarový balíček kompatibilní s Microsoft Windows, který umožňuje automaticky zkontrolovat přímo v obráběcím stroji, zda složité obráběné díly odpovídají příslušnému modelu CAD, a získat tak jistotu, že díl je správný, ještě než opustí stroj. Funkce systému Okamžitá zjištění, zda díl vyhovuje Podpora stroje s více osami Široký rozsah podporovaných řídicích systémů Kompatibilní s mnoha CAD systémy Výběr vyrovnání souřadného systému včetně funkce best fit Off-line programování na bázi PC Možnost kontroly geometrického prvku nebo obecné plochy Funkce tvorby grafických a číselných zpráv s možností uživatelských úprav Simulace dráhy sondy Chráněné polohování sondy Databáze sond a doteků Renishaw Jednoduchá kalibrace sondy

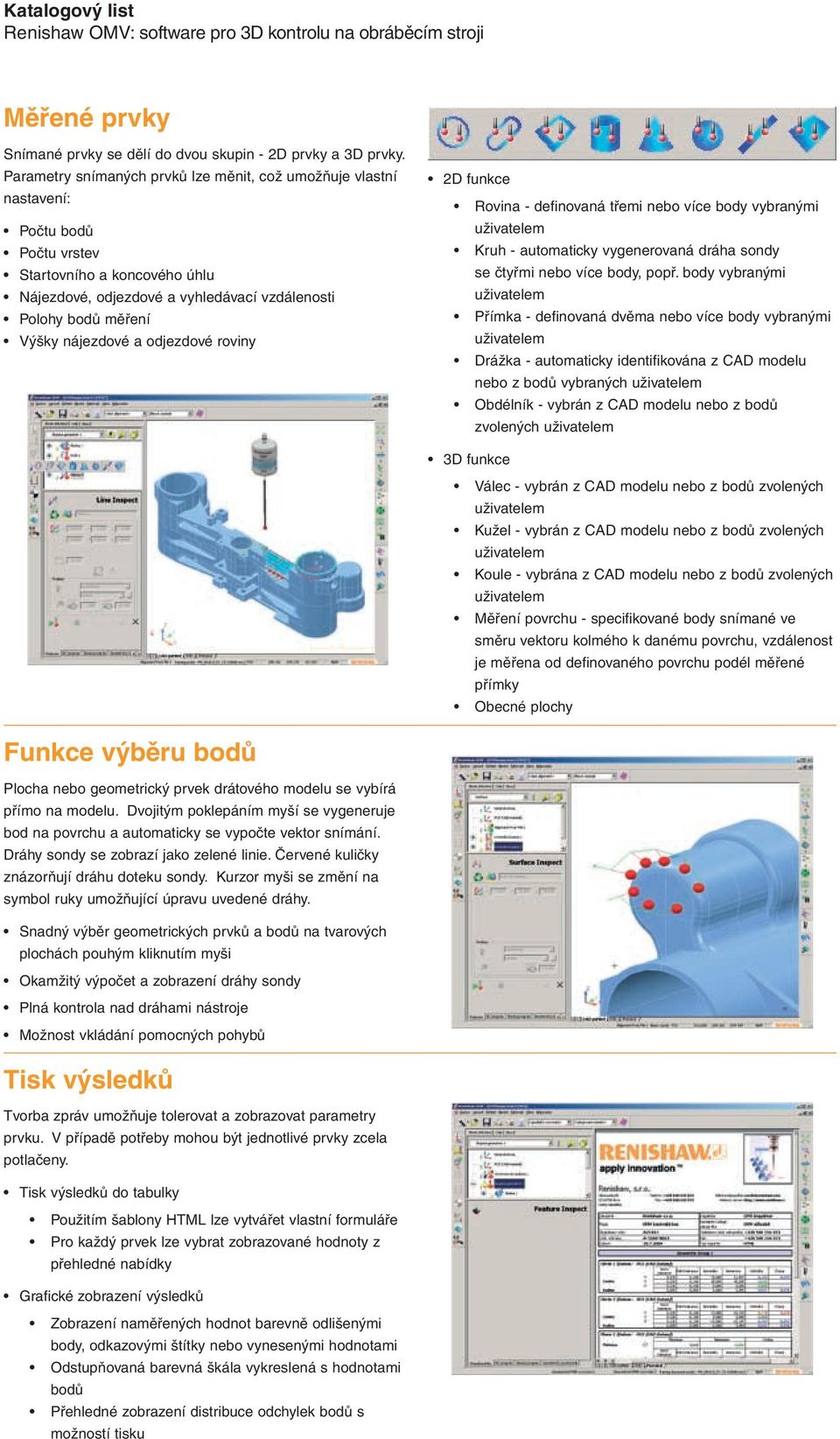

2 Katalogový list Renishaw OMV: software pro 3D kontrolu na obráběcím stroji Měřené prvky Snímané prvky se dělí do dvou skupin - 2D prvky a 3D prvky. Parametry snímaných prvků lze měnit, což umožňuje vlastní nastavení: Počtu bodů Počtu vrstev Startovního a koncového úhlu Nájezdové, odjezdové a vyhledávací vzdálenosti Polohy bodů měření Výšky nájezdové a odjezdové roviny 2D funkce Rovina - definovaná třemi nebo více body vybranými Kruh - automaticky vygenerovaná dráha sondy se čtyřmi nebo více body, popř. body vybranými Přímka - definovaná dvěma nebo více body vybranými Drážka - automaticky identifikována z CAD modelu nebo z bodů vybraných Obdélník - vybrán z CAD modelu nebo z bodů zvolených 3D funkce Válec - vybrán z CAD modelu nebo z bodů zvolených Kužel - vybrán z CAD modelu nebo z bodů zvolených Koule - vybrána z CAD modelu nebo z bodů zvolených Měření povrchu - specifikované body snímané ve směru vektoru kolmého k danému povrchu, vzdálenost je měřena od definovaného povrchu podél měřené přímky Obecné plochy Funkce výběru bodů Plocha nebo geometrický prvek drátového modelu se vybírá přímo na modelu. Dvojitým poklepáním myší se vygeneruje bod na povrchu a automaticky se vypočte vektor snímání. Dráhy sondy se zobrazí jako zelené linie. Červené kuličky znázorňují dráhu doteku sondy. Kurzor myši se změní na symbol ruky umožňující úpravu uvedené dráhy. Snadný výběr geometrických prvků a bodů na tvarových plochách pouhým kliknutím myši Okamžitý výpočet a zobrazení dráhy sondy Plná kontrola nad dráhami nástroje Možnost vkládání pomocných pohybů Tisk výsledků Tvorba zpráv umožňuje tolerovat a zobrazovat parametry prvku. V případě potřeby mohou být jednotlivé prvky zcela potlačeny. Tisk výsledků do tabulky Použitím šablony HTML lze vytvářet vlastní formuláře Pro každý prvek lze vybrat zobrazované hodnoty z přehledné nabídky Grafické zobrazení výsledků Zobrazení naměřených hodnot barevně odlišenými body, odkazovými štítky nebo vynesenými hodnotami Odstupňovaná barevná škála vykreslená s hodnotami bodů Přehledné zobrazení distribuce odchylek bodů s možností tisku

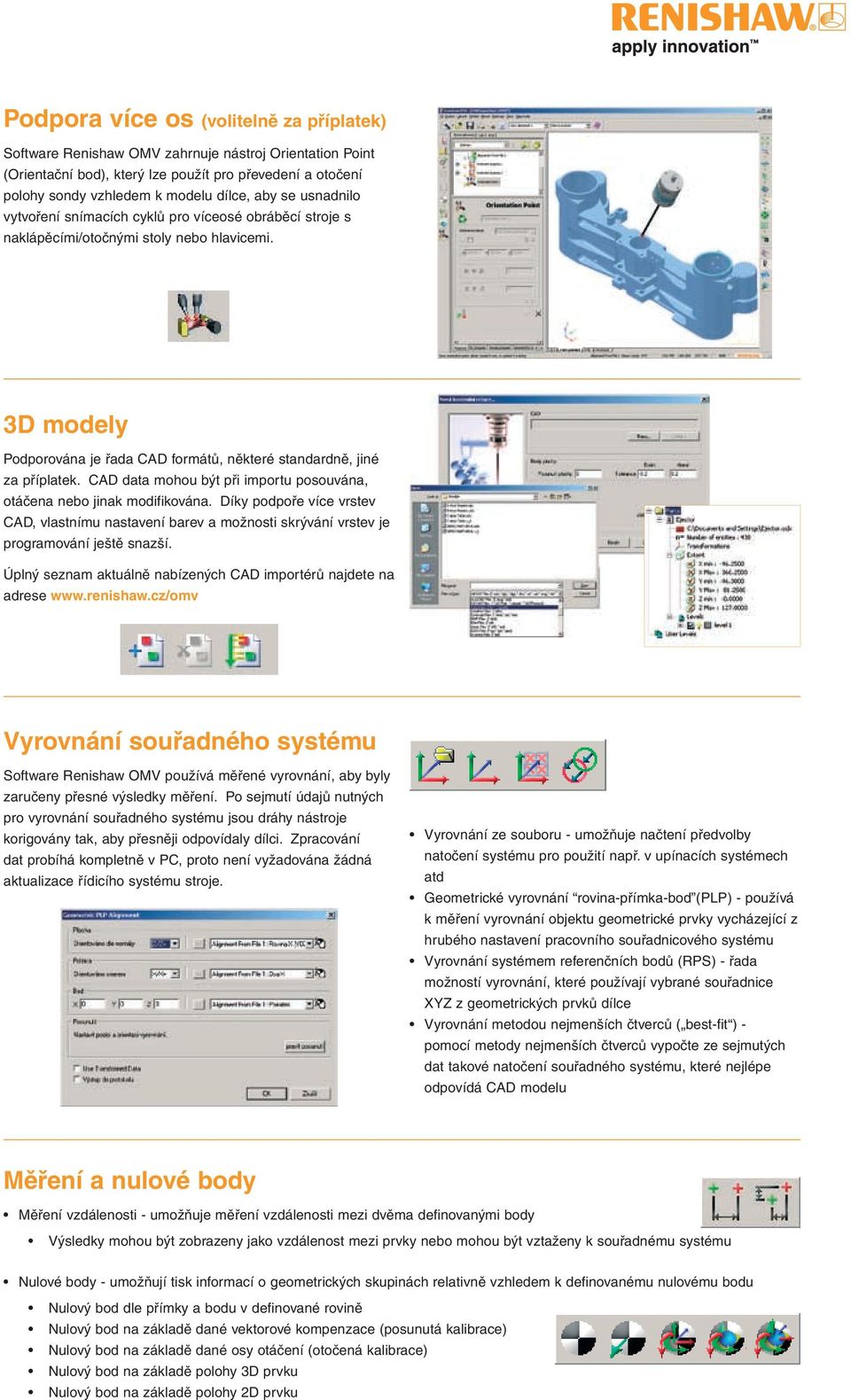

3 Podpora více os (volitelně za příplatek) Software Renishaw OMV zahrnuje nástroj Orientation Point (Orientační bod), který lze použít pro převedení a otočení polohy sondy vzhledem k modelu dílce, aby se usnadnilo vytvoření snímacích cyklů pro víceosé obráběcí stroje s naklápěcími/otočnými stoly nebo hlavicemi. 3D modely Podporována je řada CAD formátů, některé standardně, jiné za příplatek. CAD data mohou být při importu posouvána, otáčena nebo jinak modifikována. Díky podpoře více vrstev CAD, vlastnímu nastavení barev a možnosti skrývání vrstev je programování ještě snazší. Úplný seznam aktuálně nabízených CAD importérů najdete na adrese Vyrovnání souřadného systému Software Renishaw OMV používá měřené vyrovnání, aby byly zaručeny přesné výsledky měření. Po sejmutí údajů nutných pro vyrovnání souřadného systému jsou dráhy nástroje korigovány tak, aby přesněji odpovídaly dílci. Zpracování dat probíhá kompletně v PC, proto není vyžadována žádná aktualizace řídicího systému stroje. Vyrovnání ze souboru - umožňuje načtení předvolby natočení systému pro použití např. v upínacích systémech atd Geometrické vyrovnání rovina-přímka-bod (PLP) - používá k měření vyrovnání objektu geometrické prvky vycházející z hrubého nastavení pracovního souřadnicového systému Vyrovnání systémem referenčních bodů (RPS) - řada možností vyrovnání, které používají vybrané souřadnice XYZ z geometrických prvků dílce Vyrovnání metodou nejmenších čtverců ( best-fit ) - pomocí metody nejmenších čtverců vypočte ze sejmutých dat takové natočení souřadného systému, které nejlépe odpovídá CAD modelu Měření a nulové body Měření vzdálenosti - umožňuje měření vzdálenosti mezi dvěma definovanými body Výsledky mohou být zobrazeny jako vzdálenost mezi prvky nebo mohou být vztaženy k souřadnému systému Nulové body - umožňují tisk informací o geometrických skupinách relativně vzhledem k definovanému nulovému bodu Nulový bod dle přímky a bodu v definované rovině Nulový bod na základě dané vektorové kompenzace (posunutá kalibrace) Nulový bod na základě dané osy otáčení (otočená kalibrace) Nulový bod na základě polohy 3D prvku Nulový bod na základě polohy 2D prvku

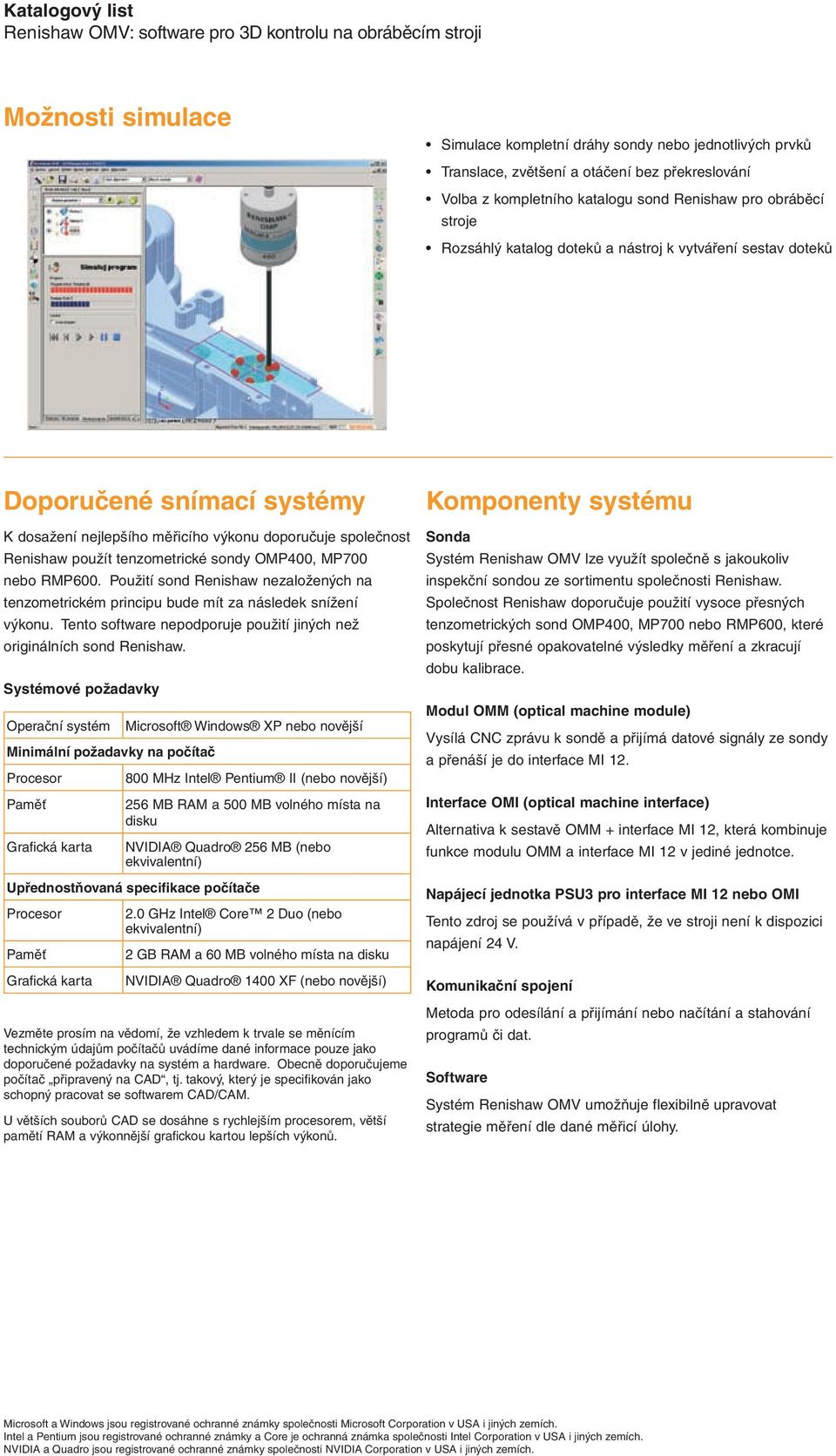

4 Katalogový list Renishaw OMV: software pro 3D kontrolu na obráběcím stroji Možnosti simulace Simulace kompletní dráhy sondy nebo jednotlivých prvků Translace, zvětšení a otáčení bez překreslování Volba z kompletního katalogu sond Renishaw pro obráběcí stroje Rozsáhlý katalog doteků a nástroj k vytváření sestav doteků Doporučené snímací systémy K dosažení nejlepšího měřicího výkonu doporučuje společnost Renishaw použít tenzometrické sondy OMP400, MP700 nebo RMP600. Použití sond Renishaw nezaložených na tenzometrickém principu bude mít za následek snížení výkonu. Tento software nepodporuje použití jiných než originálních sond Renishaw. Systémové požadavky Operační systém Microsoft Windows XP nebo novější Minimální požadavky na počítač Procesor 800 MHz Intel Pentium II (nebo novější) Paměť 256 MB RAM a 500 MB volného místa na disku Grafická karta NVIDIA Quadro 256 MB (nebo ekvivalentní) Upřednostňovaná specifikace počítače Procesor 2.0 GHz Intel Core 2 Duo (nebo ekvivalentní) Paměť 2 GB RAM a 60 MB volného místa na disku Komponenty systému Sonda Systém Renishaw OMV lze využít společně s jakoukoliv inspekční sondou ze sortimentu společnosti Renishaw. Společnost Renishaw doporučuje použití vysoce přesných tenzometrických sond OMP400, MP700 nebo RMP600, které poskytují přesné opakovatelné výsledky měření a zkracují dobu kalibrace. Modul OMM (optical machine module) Vysílá CNC zprávu k sondě a přijímá datové signály ze sondy a přenáší je do interface MI 12. Interface OMI (optical machine interface) Alternativa k sestavě OMM + interface MI 12, která kombinuje funkce modulu OMM a interface MI 12 v jediné jednotce. Napájecí jednotka PSU3 pro interface MI 12 nebo OMI Tento zdroj se používá v případě, že ve stroji není k dispozici napájení 24 V. Grafická karta NVIDIA Quadro 1400 XF (nebo novější) Komunikační spojení Vezměte prosím na vědomí, že vzhledem k trvale se měnícím technickým údajům počítačů uvádíme dané informace pouze jako doporučené požadavky na systém a hardware. Obecně doporučujeme počítač připravený na CAD, tj. takový, který je specifikován jako schopný pracovat se softwarem CAD/CAM. U větších souborů CAD se dosáhne s rychlejším procesorem, větší pamětí RAM a výkonnější grafickou kartou lepších výkonů. Metoda pro odesílání a přijímání nebo načítání a stahování programů či dat. Software Systém Renishaw OMV umožňuje flexibilně upravovat strategie měření dle dané měřicí úlohy. Microsoft a Windows jsou registrované ochranné známky společnosti Microsoft Corporation v USA i jiných zemích. Intel a Pentium jsou registrované ochranné známky a Core je ochranná známka společnosti Intel Corporation v USA i jiných zemích. NVIDIA a Quadro jsou registrované ochranné známky společnosti NVIDIA Corporation v USA i jiných zemích.

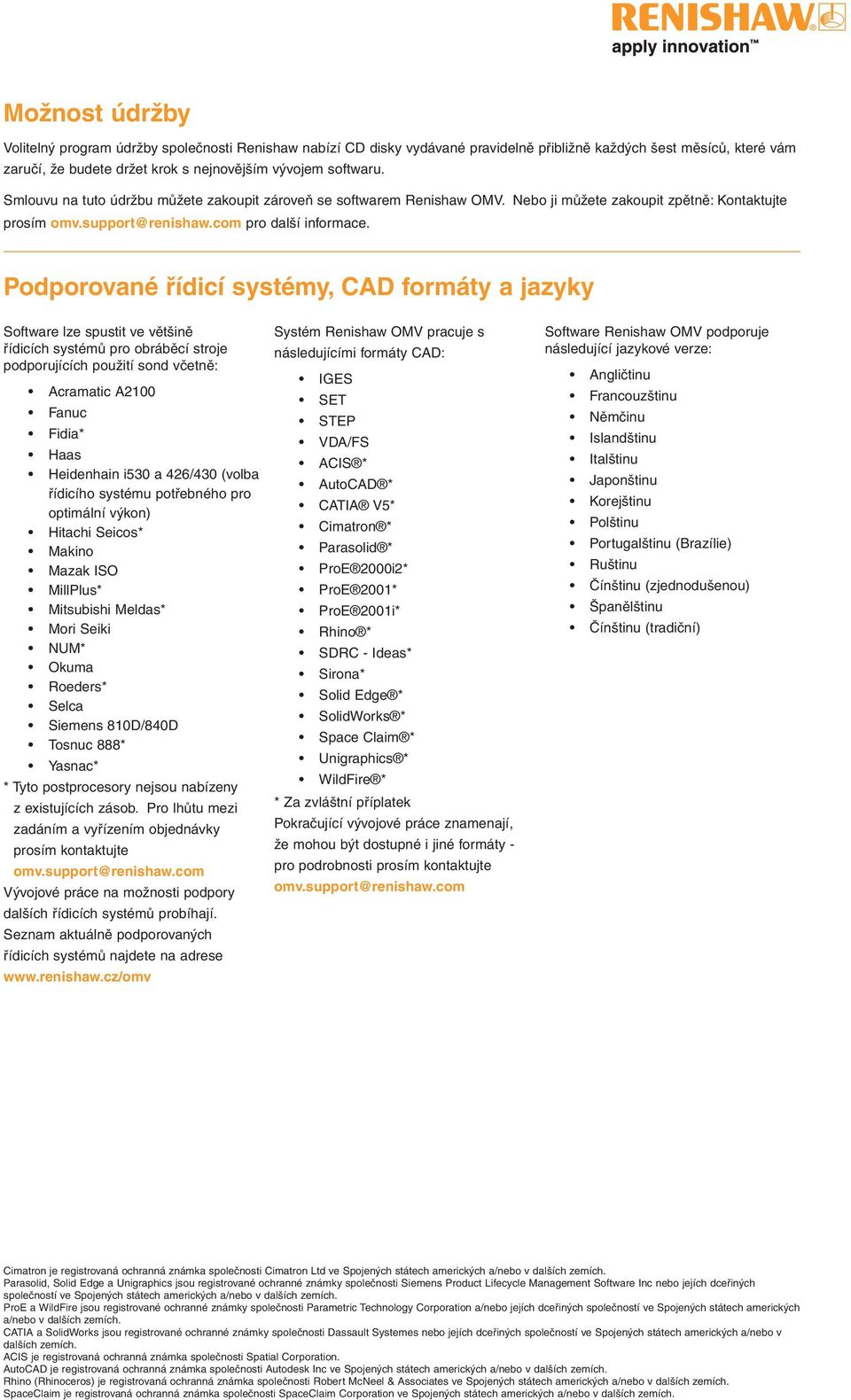

5 Možnost údržby Volitelný program údržby společnosti Renishaw nabízí CD disky vydávané pravidelně přibližně každých šest měsíců, které vám zaručí, že budete držet krok s nejnovějším vývojem softwaru. Smlouvu na tuto údržbu můžete zakoupit zároveň se softwarem Renishaw OMV. Nebo ji můžete zakoupit zpětně: Kontaktujte prosím omv.support@renishaw.com pro další informace. Podporované řídicí systémy, CAD formáty a jazyky Software lze spustit ve většině řídicích systémů pro obráběcí stroje podporujících použití sond včetně: Acramatic A2100 Fanuc Fidia* Haas Heidenhain i530 a 426/430 (volba řídicího systému potřebného pro optimální výkon) Hitachi Seicos* Makino Mazak ISO MillPlus* Mitsubishi Meldas* Mori Seiki NUM* Okuma Roeders* Selca Siemens 810D/840D Tosnuc 888* Yasnac* * Tyto postprocesory nejsou nabízeny z existujících zásob. Pro lhůtu mezi zadáním a vyřízením objednávky prosím kontaktujte omv.support@renishaw.com Vývojové práce na možnosti podpory dalších řídicích systémů probíhají. Seznam aktuálně podporovaných řídicích systémů najdete na adrese Systém Renishaw OMV pracuje s následujícími formáty CAD: IGES SET STEP VDA/FS ACIS * AutoCAD * CATIA V5* Cimatron * Parasolid * ProE 2000i2* ProE 2001* ProE 2001i* Rhino * SDRC - Ideas* Sirona* Solid Edge * SolidWorks * Space Claim * Unigraphics * WildFire * * Za zvláštní příplatek Pokračující vývojové práce znamenají, že mohou být dostupné i jiné formáty - pro podrobnosti prosím kontaktujte omv.support@renishaw.com Software Renishaw OMV podporuje následující jazykové verze: Angličtinu Francouzštinu Němčinu Islandštinu Italštinu Japonštinu Korejštinu Polštinu Portugalštinu (Brazílie) Ruštinu Čínštinu (zjednodušenou) Španělštinu Čínštinu (tradiční) Cimatron je registrovaná ochranná známka společnosti Cimatron Ltd ve Spojených státech amerických a/nebo v dalších zemích. Parasolid, Solid Edge a Unigraphics jsou registrované ochranné známky společnosti Siemens Product Lifecycle Management Software Inc nebo jejích dceřiných společností ve Spojených státech amerických a/nebo v dalších zemích. ProE a WildFire jsou registrované ochranné známky společnosti Parametric Technology Corporation a/nebo jejích dceřiných společností ve Spojených státech amerických a/nebo v dalších zemích. CATIA a SolidWorks jsou registrované ochranné známky společnosti Dassault Systemes nebo jejích dceřiných společností ve Spojených státech amerických a/nebo v dalších zemích. ACIS je registrovaná ochranná známka společnosti Spatial Corporation. AutoCAD je registrovaná ochranná známka společnosti Autodesk Inc ve Spojených státech amerických a/nebo v dalších zemích. Rhino (Rhinoceros) je registrovaná ochranná známka společnosti Robert McNeel & Associates ve Spojených státech amerických a/nebo v dalších zemích. SpaceClaim je registrovaná ochranná známka společnosti SpaceClaim Corporation ve Spojených státech amerických a/nebo v dalších zemích.

6 Renishaw s.r.o Olomoucká 85 CZ Brno Ceská republika T F E czech@renishaw.com Software Renishaw OMV pro měření obrobku na obráběcích strojích Seznam součástí - při objednávání uvádějte objednací čísla součástí Objednací číslo Popis Softwarové balíčky A Renishaw OMV software A Software Renishaw OMV s možností pro víceosé stroje A A A A A A A A A A A A A A A A A A A A A A A Údržba systému Renishaw OMV Údržba softwaru Renishaw OMV s možností pro víceosé stroje Renishaw OMV - Fanuc postprocesor Renishaw OMV - Haas postprocesor Renishaw OMV - Siemens postprocesor (810D/840D) Renishaw OMV - Heidenhain postprocesor (i530, 426/430) Renishaw OMV - Mazak ISO postprocesor Renishaw OMV - MillPlus postprocesor Renishaw OMV - Mitsubishi Meldas postprocesor Renishaw OMV - Mori Seiki postprocesor Renishaw OMV - Makino postprocesor Renishaw OMV - Yasnac postprocesor Renishaw OMV - Hitachi Seicos postprocesor Renishaw OMV - Selca postprocesor Renishaw OMV - Fidia postprocesor Renishaw OMV - Acramatic A2100 postprocesor Renishaw OMV - Okuma OSP200 postprocesor Renishaw OMV - Roeders postprocesor Renishaw OMV - Tosnuc 888 postprocesor Renishaw OMV - NUM postprocesor Renishaw OMV - postprocesor Fanuc pro 5osý stroj* Renishaw OMV - postprocesor Haas pro 5osý stroj* Renishaw OMV - postprocesor Mazak pro 5osý stroj* Postprocesory A Další Fanuc postprocesor A Další Haas postprocesor A Další Siemens postprocesor (810D/840D) A Další Heidenhain postprocesor (i530, 426/430) A Další Mazak ISO postprocesor Objednací číslo A A A A A A A A A A A A A A A A Popis Další MillPlus postprocesor Další Mitsubishi Meldas postprocesor Další Mori Seiki postprocesor Další Makino postprocesor Další Yasnac postprocesor Další Hitachi Seicos postprocesor Další Selca postprocesor Další Fidia postprocesor Další Acramatic A2100 postprocesor Další Okuma OSP200 postprocesor Další Roeders postprocesor Další Tosnuc 888 postprocesor Další NUM postprocesor Další postprocesor Fanuc pro 5osý stroj* Další postprocesor Haas pro 5osý stroj* Další postprocesor Mazak pro 5osý stroj* Importéry CAD A nebo více importérů CAD A Parasolid A SDRC Ideas A ProE2000i2 a WildFire A Solid Edge A SolidWorks A CATIA V5 A Cimatron A Unigraphics A Autodesk Inventor A Rhino A ACIS A Sirona A SpaceClaim Pro provoz s více osami objednejte A navíc k A Obdobně objednejte údržbu pro víceosý stroj (A ) navíc k A * Balíčky softwaru/postprocesoru pro 5osý stroj a jednotlivé postprocesory nejsou nabízeny z existujících zásob Toto je nejekonomičtější možnost pro práci s více formáty CAD a podporuje použití všech uvedených formátů CAD Podrobnosti o zastoupení firmy pocelém světě naleznete na naší hlavníwebové stránce na adresewww.renishaw.com/contact *H * SPOLEČNOST RENISHAW VYNALOŽILA ZNAČNÉ ÚSILÍ K ZAJIŠTÉNÍ SPRÁVNOSTI OBSAHU TOHOTO DOKUMENTU K DATU VYDÁNÍ. NEPOSKYTUJE VŠAK ŽÁDNÉ ZÁRUKY TÝKAJÍCÍ SE OBSAHU. SPOLEČNOST RENISHAW VYLUČUJE ODPOVĚDNOST, JAKKOLI VZNIKLOU, ZA JAKÉKOLI NEPŘESNOSTI V TOMTO DOKUMENTU Renishaw plc Vydáno Září 2009 Objednací H B
