The measuring software of the 4 th generation

Transkript

1 The measuring software of the 4 th generation

2 METROSOFT QUARTIS VY OVLÁDÁTE TENTO PROGRAM Rychleji a snadněji k jistým a názorným výsledkům měření! Metrosoft QUARTIS divize WENZEL Metromec představuje novou generaci měřícího software, která jako první využívá moderní hladinu obsluhy Microsoft Office Fluent. Metrosoft QUARTIS staví na desetiletých zkušenostech jednoho ze světově nejúspěšnějších vývojců a prodejců měřícího software vůbec. Metrosoft QUARTIS je inovativní měřící software s velmi přehlednou, pružnou a na výsledky orientovanou hladinou obsluhy. Vytvoření názorných a výpovědi schopných měřících protokolů se tím stává pro uživatele ještě rychlejší a snadnější. MULTIFUNKČNÍ LIŠTA MÉNĚ JE VÍCE Metrosoft QUARTIS se vědomě zříká běžně používaných menu a ovládacích lišt se symboly. Tyto jsou nahrazeny multifunkční lištou, na které jsou příkazy uspořádány systémem registračních karet. Složité vyhledání potřebného příkazu tím odpadá a patří tak minulosti. Metrosoft QUARTIS význymným způsobem urychluje a zjednodušuje vlastní pracovní průběhy a vytváří tak vyšší efektivitu v každodenní činnosti. Multifunkční lišta v Metrosoftu QUARTIS. METROSOFT OVLÁDACÍ PLOCHA VŠECHNO CENTRÁLNĚ A NA DOSAH Metrosoft QUARTIS koncentruje veškeré funkce pro správu souborů a nastavení společně na jednom centrálním místě: Metrosoft Ovládací ploše. Zde se nachází přehledně uspořádané funkce, které nejsou přiřazeny konkrétnímu měřícímu průběhu. 1. Uživatel nalezne všechny funkce, soubory, data a nastavení centrálně, rychle a jednoduše. 2. Správa a měřící úlohy jsou na hladině obsluhy uspořádány odděleně. To zaručuje přehledný systém obsluhy. 3. Vlastní měřící funkce mají štíhlý charakter a jsou přehledně rozloženy. To umožňuje plnou koncentraci na vlastní měření. Metrosoft Ovládací plocha v Metrosoftu QUARTIS. PRACOVNÍ PLOCHA ZACHOVÁTE SI PLNÝ PŘEHLED Přehledně konfigurovaná pracovní plocha Metrosoftu QUARTIS je zbavená nedůležitých detailů. Těžištěm jsou hlavní elementy, 3D-grafika, správa dat, měřící programy, statistika nebo protokol naměřených hodnot. Pracovní plochu může aplikační technik sám definovat. Pomocí funkce Docking je Metrosoft QUARTIS zvláště flexibilní. Pracovní plocha může být kdykoliv zdvojnásobena použitím druhého monitoru.

3 KONTEXTOVÉ ZÁLOŽKY SPRÁVNÉ FUNKCE JUST IN TIME Kontextové záložky přináší uživateli další zjednodušení při volbě potřebných příkazů. Metrosoft QUARTIS zobrazuje pouze relevantní příkazy a funkce pro prováděný pracovní krok nebo pracovní oblast. Kontexové záložky se starají o to, že uživatel dostane nabídku právě potřebných funkcí v idealním časovém okamžiku. KATALOGY PLNÝ VÝBĚR JAKO NA PODNOSE Katalogy jsou dalším důležitým prvkem nově konfigurované hladiny obsluhy. Katalogy nabízí uživateli plný výběr funkcí a výsledků pro jeden určitý pracovní krok. Poslední a nejčastěji použité funkce jsou zobrazeny a volitelné přímo na funkční liště. LIVE-NÁHLED VÝSLEDKY PŘEDEM Live-náhled zobrazí výsledky pracovního kroku již při ukázání šipkou myši na odpovídající výsledky v katalogu. Tato nová dynamická funkce urychluje procesy. Na pracovní ploše je výsledek okamžitě zviditelněn. Správnou perspektivu zobrazení rychle nalezenete a vyberete jediným kliknutím v katalogu. Bezprostřední zobrazení výsleků Livenáhled. Plný přehled a prostor pro důležité na velké centrální pracovní ploše. Katalogy zobrazují řadu výsledků, které může obsluha okamžitě dále použít.

4 CAD FUNKCIONALITA ZÁKLAD PRO EFEKTIVNÍ MĚŘENÍ Import neutrálních CAD formátů: IGES, STEP, VDA-FS, Parasolid, ACIS, DXF Import nativních CAD formátů: CATIA V4, CATIA V5, ProEngineer, Solid Edge, SolidWorks, Siemens NX (Unigraphics) Načtení jednotlivých CAD modelů do jedné stavební skupiny Virtuelní souřadnicový měřící stroj včetně součásti a upínacího přípravku Zobrazení PMI Informace (kótování, tolerance) Správa layerů, CAD plochy barevně vyznačit a filtrovat Objemové, transparentní, polygonové nebo drátové zobrazení modelů Export naměřených hodnot Volba CAD souřadnicového systému při importu Tvorba a správa řezů Definice a načítání pohledů VIRTUELNÍ PROGRAMOVÁNÍ CESTA JE CÍL Tvorba měřícího programu na CAD modelu Simulace, kontrola a optimalizace Konfigurace snímačů (Renishaw knihovna) a jejich vizualizace Online nebo offline modus s jednotným způsobem obsluhy Programování během průběhu CNC měření Simulace dráhy objezdu a nejistoty snímání Rozeznání a zabránění kolizím Plánování drahy pojezdu Vylistování programů pomocí symbolů Graficky podporované editování celých měřících bloků

5 SMART MĚŘENÍ CO CHTÍT VÍC Na objekt orientované měření Pravá Click n Measure funkcionalita Dynamické knihovny měřících stratégií Live-náhled zvolené meřící strategie Skanování a měření bod po bodu Pojezd po bezpečnostních rovinách Extrakce jmenovitých hodnot z CAD modelů Automatické měření Flexibilní funkce pro vyrovnání součásti včetně RPS Knihovna pro konstrukci elementů Vyhodnocení podle mezinárodních norem (ISO, ASME, DIN,...) Tabulka rychlé volby dovoluje operátorům z produkce startovat měřící programy jedním kliknutím a zabraňuje možnoti programování a editace. HLADINA OBSLUHY VHODNÁ PRO KAŽDOU ÚLOHU Licenční hladina obsluhy Microsoft Fluent Kontrola a výběr rolováním Tabulka rychlé volby pro start programu jedním kliknutím Podporuje Microsoft Windows XP, Vista a Windows 7 (32/64 bit)

6 n AUTOMATICKÉ PRŮBĚHY PŘIPRAVUJEME CESTU Kalibrace snímačů Vícestupňová výměna snímačů Skanování po známé nebo neznámé dráze Dynamická volba mezi skanovacími metodami Knihovny metod rozložení měřených bodů Automatický odjezd po měření Relativní měření se vztažnými prvky Rozložení bodů se zohledněním CAD geometrie Automatické tolerování elementů Ukládání dat v databance n NÁZORNÉ MĚŘÍCÍ PROTOKOLY Funkce Model zohlednit odstraní automaticky všechny body v rozložení, které se nenacházejí na vybrané CAD ploše, (vpravo), narozdíl od striktní zvolené metody rozložení (vlevo). PREZENTUJTE SVOJE VÝSLEDKY Volné uspořádání Generátor protokolů Knihovna vzorů Záhlaví protokolu se zadávacími poli Grafický protokol s volně konfigurovatelnými vysledkovými boxy Tabulky s volně konfigurovatelnými řádky Import volných komentářů a obrázků Výkonné nástroje a označení Grafika elementů s barevnou mapou úchylek Zobrazení tolerančních polí Barevné znázornění úchylek rozměrů CAD funkcionalita také v protokolu Konfigurovatelný výdejový jazyk a výdejové jednotky PDF, ASCII a Excel export n SPRÁVA DAT PŘEHLEDNÁ STRUKTURA DÍKY DATABANCE Integrovaná Microsoft Access databanka Jisté a strukturované ukládání dat Automatické zálohování dat Statistický balík s řízením procesu a schopností strojů Q-DAS ASCII transfer format export Zpětné sledování měření Kopírování a vkládání analogicky jako Microsoft Windows Průzkumník

7 n AUTOMATICKÉ PRŮBĚHY PŘIPRAVUJEME CESTU Kalibrace snímačů Vícestupňová výměna snímačů Skanování po známé nebo neznámé dráze Dynamická volba mezi skanovacími metodami Knihovny metod rozložení měřených bodů Automatický odjezd po měření Relativní měření se vztažnými prvky Rozložení bodů se zohledněním CAD geometrie Automatické tolerování elementů Ukládání dat v databance n NÁZORNÉ MĚŘÍCÍ PROTOKOLY Funkce Model zohlednit odstraní automaticky všechny body v rozložení, které se nenacházejí na vybrané CAD ploše, (vpravo), narozdíl od striktní zvolené metody rozložení (vlevo). PREZENTUJTE SVOJE VÝSLEDKY Volné uspořádání Generátor protokolů Knihovna vzorů Záhlaví protokolu se zadávacími poli Grafický protokol s volně konfigurovatelnými vysledkovými boxy Tabulky s volně konfigurovatelnými řádky Import volných komentářů a obrázků Výkonné nástroje a označení Grafika elementů s barevnou mapou úchylek Zobrazení tolerančních polí Barevné znázornění úchylek rozměrů CAD funkcionalita také v protokolu Konfigurovatelný výdejový jazyk a výdejové jednotky PDF, ASCII a Excel export n SPRÁVA DAT PŘEHLEDNÁ STRUKTURA DÍKY DATABANCE Integrovaná Microsoft Access databanka Jisté a strukturované ukládání dat Automatické zálohování dat Statistický balík s řízením procesu a schopností strojů Q-DAS ASCII transfer format export Zpětné sledování měření Kopírování a vkládání analogicky jako Microsoft Windows Průzkumník

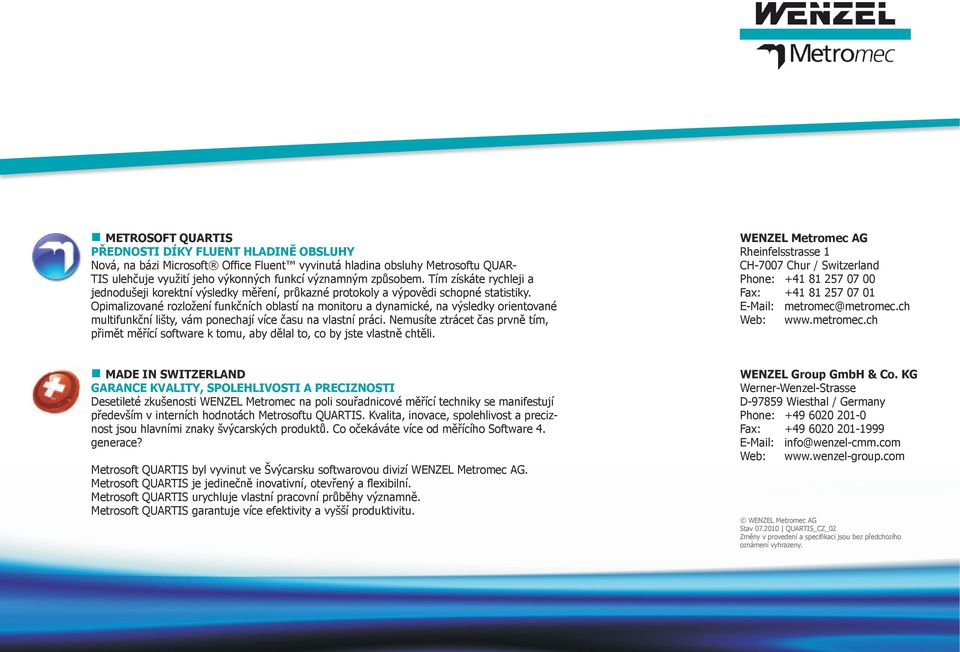

8 METROSOFT QUARTIS PŘEDNOSTI DÍKY FLUENT HLADINĚ OBSLUHY Nová, na bázi Microsoft Office Fluent vyvinutá hladina obsluhy Metrosoftu QUAR- TIS ulehčuje využití jeho výkonných funkcí významným způsobem. Tím získáte rychleji a jednodušeji korektní výsledky měření, průkazné protokoly a výpovědi schopné statistiky. Opimalizované rozložení funkčních oblastí na monitoru a dynamické, na výsledky orientované multifunkční lišty, vám ponechají více času na vlastní práci. Nemusíte ztrácet čas prvně tím, přimět měřící software k tomu, aby dělal to, co by jste vlastně chtěli. WENZEL Metromec AG Rheinfelsstrasse 1 CH-7007 Chur / Switzerland Phone: Fax: Web: metromec@metromec.ch MADE IN SWITZERLAND GARANCE KVALITY, SPOLEHLIVOSTI A PRECIZNOSTI Desetileté zkušenosti WENZEL Metromec na poli souřadnicové měřící techniky se manifestují především v interních hodnotách Metrosoftu QUARTIS. Kvalita, inovace, spolehlivost a preciznost jsou hlavními znaky švýcarských produktů. Co očekáváte více od měřícího Software 4. generace? Metrosoft QUARTIS byl vyvinut ve Švýcarsku softwarovou divizí WENZEL Metromec AG. Metrosoft QUARTIS je jedinečně inovativní, otevřený a flexibilní. Metrosoft QUARTIS urychluje vlastní pracovní průběhy významně. Metrosoft QUARTIS garantuje více efektivity a vyšší produktivitu. WENZEL Group GmbH & Co. KG Werner-Wenzel-Strasse D Wiesthal / Germany Phone: Fax: Web: info@wenzel-cmm.com WENZEL Metromec AG Stav QUARTIS_CZ_02 Změny v provedení a specifikaci jsou bez předchozího oznámení vyhrazeny.
